1827ая серия

Серию составляют 16-разрядные однокристальные микроконтроллеры невысокой производительности, дальнейшее развитие семейств К536 -> К586.

Производитель - "Светлана", Санкт-Петербург.

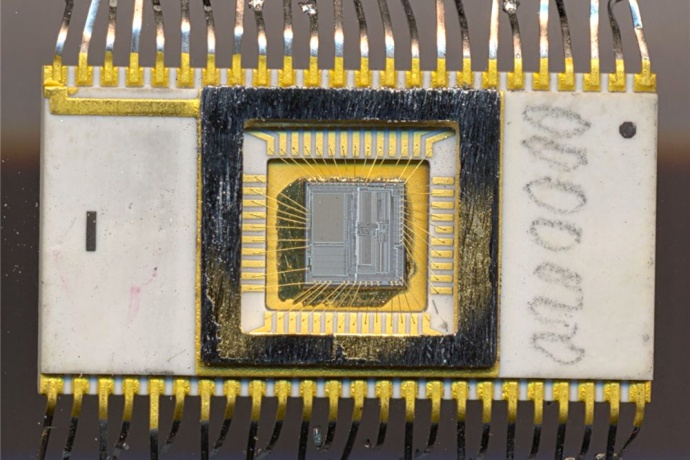

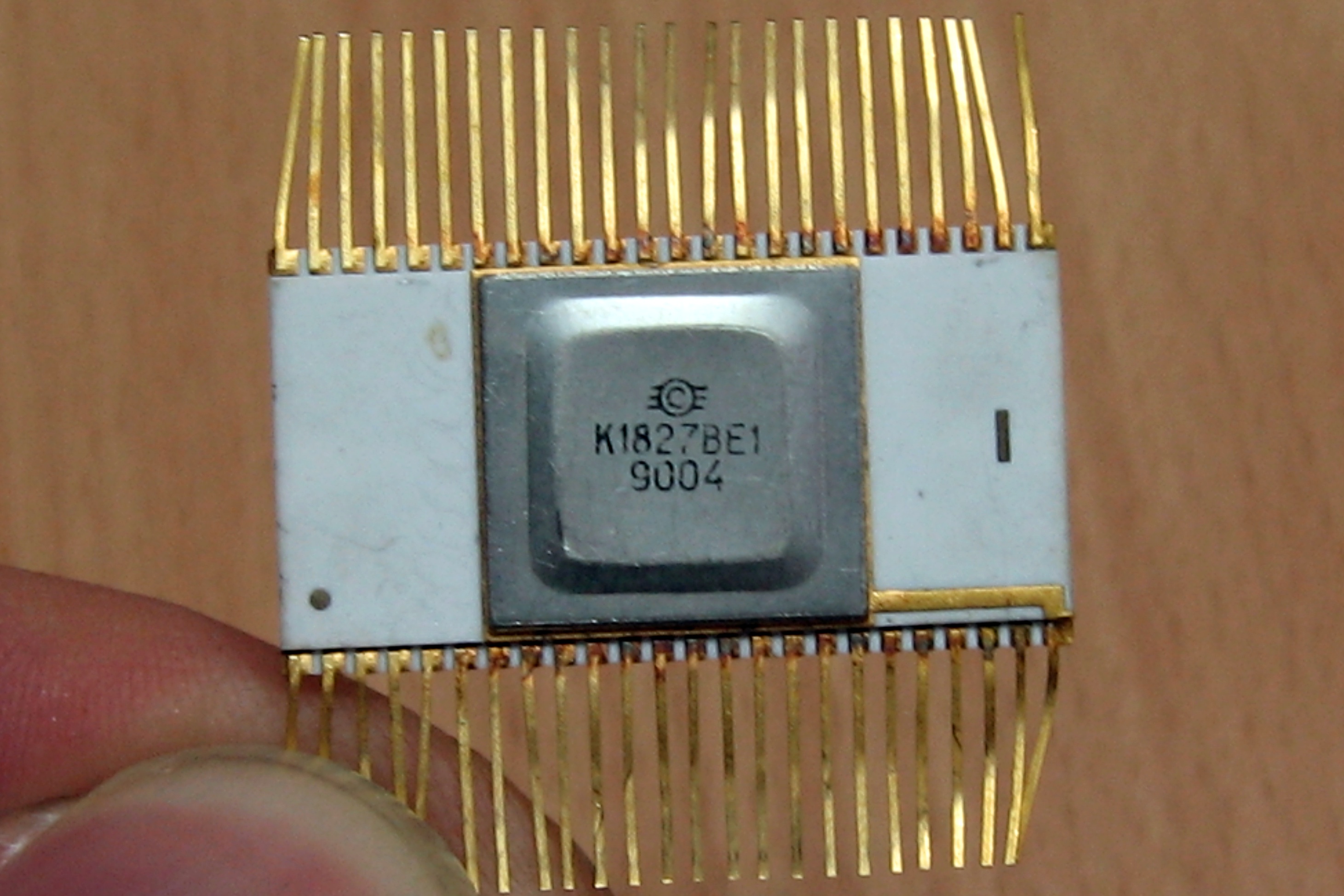

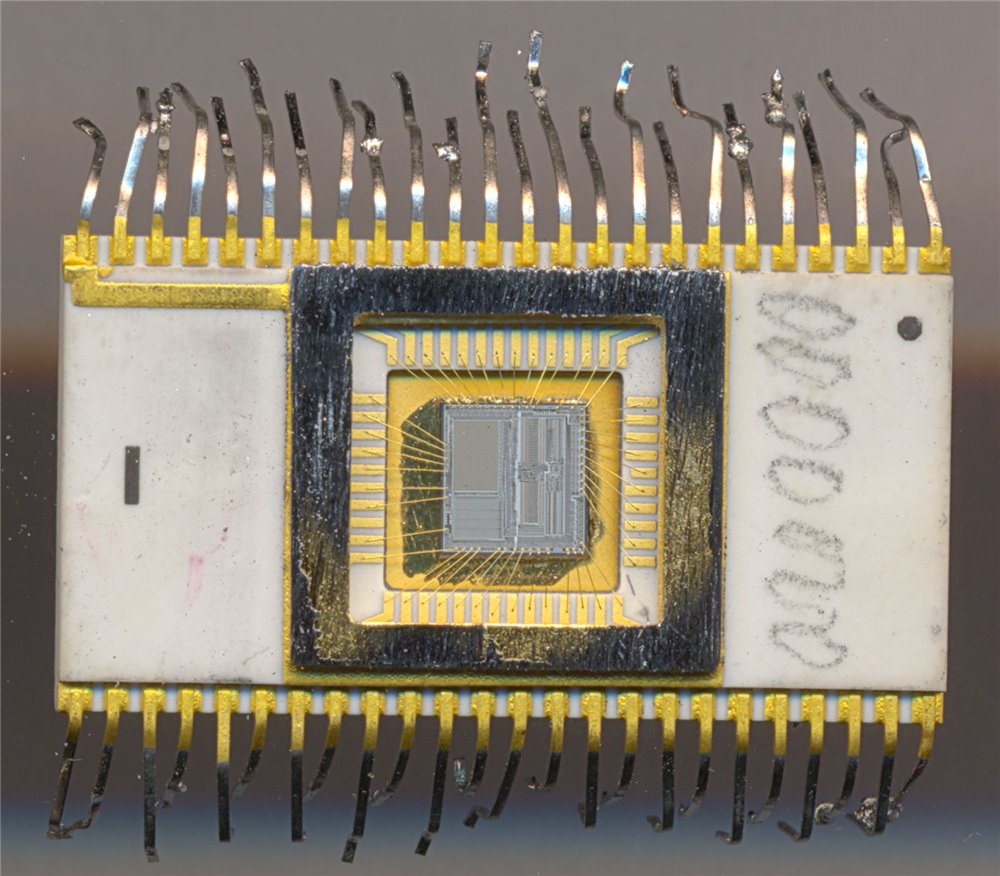

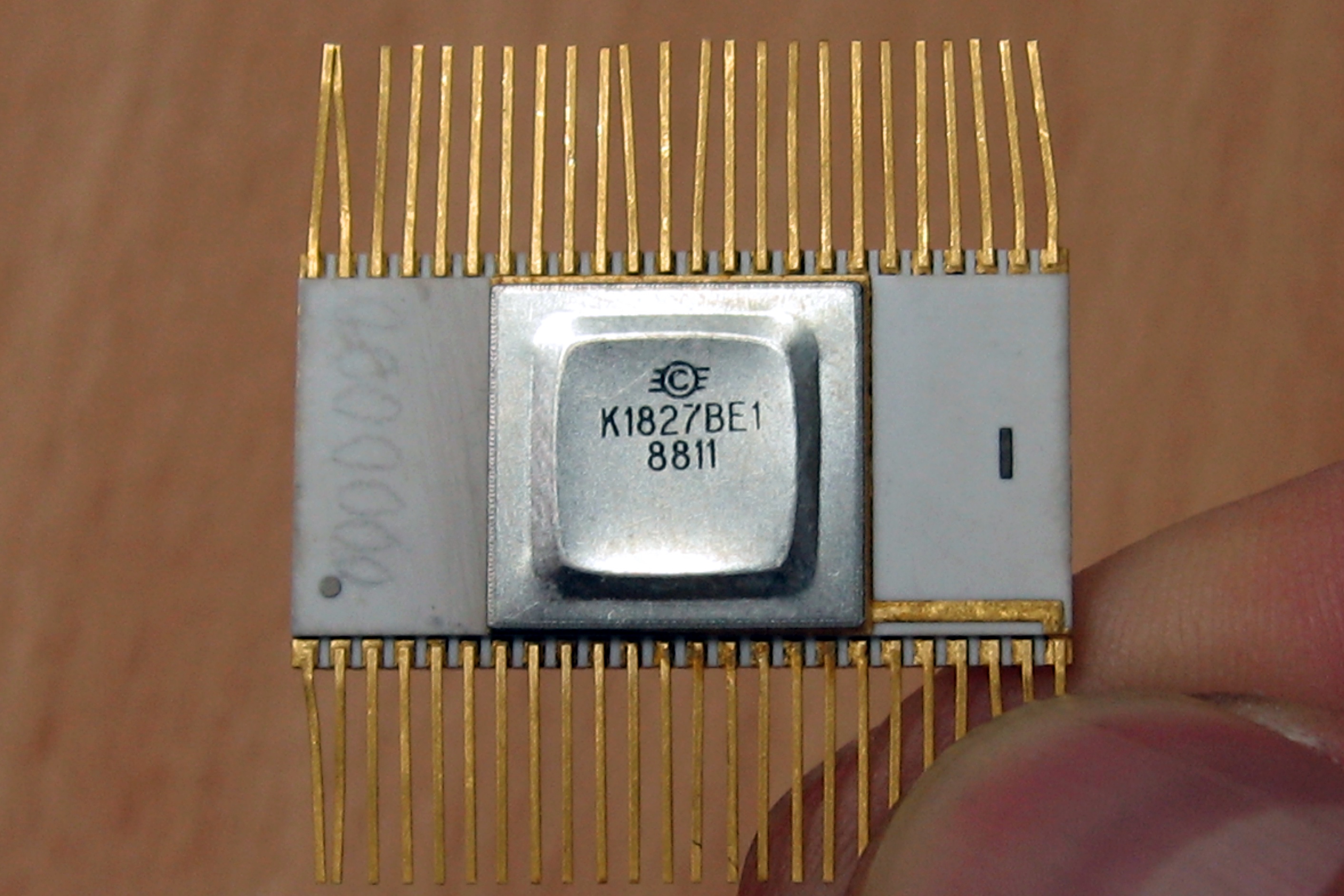

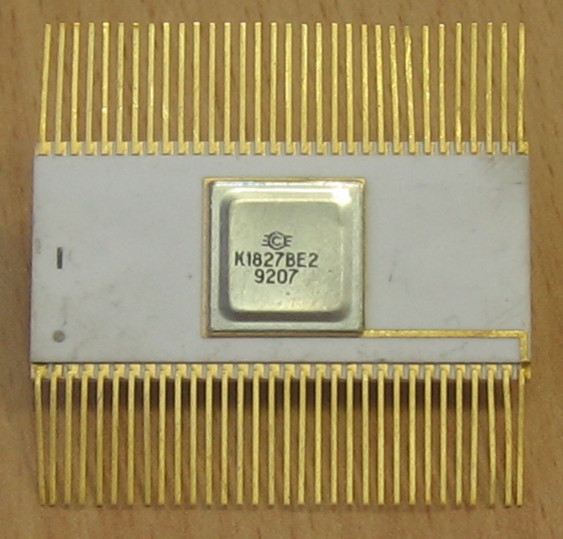

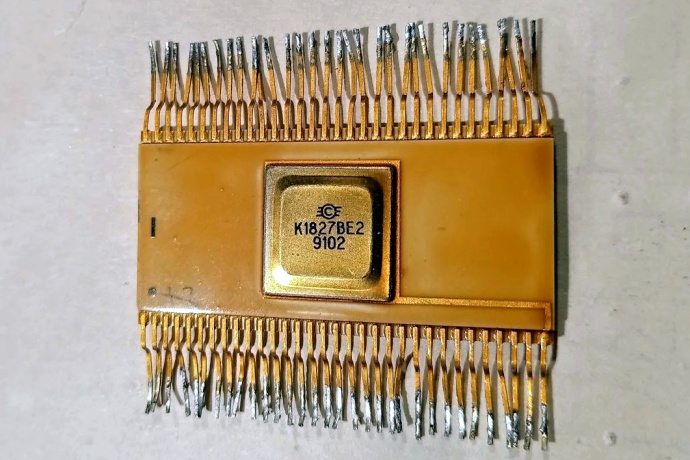

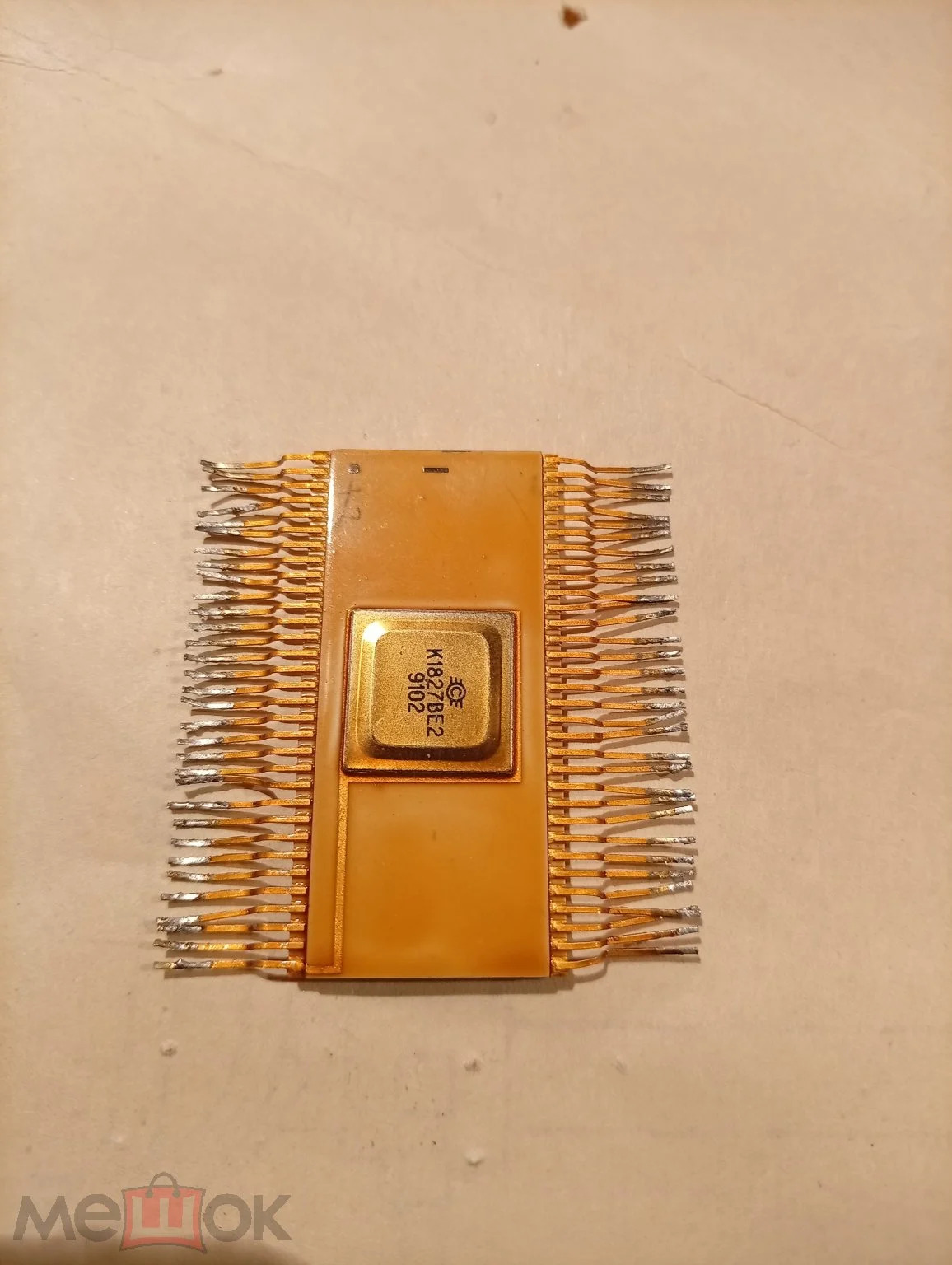

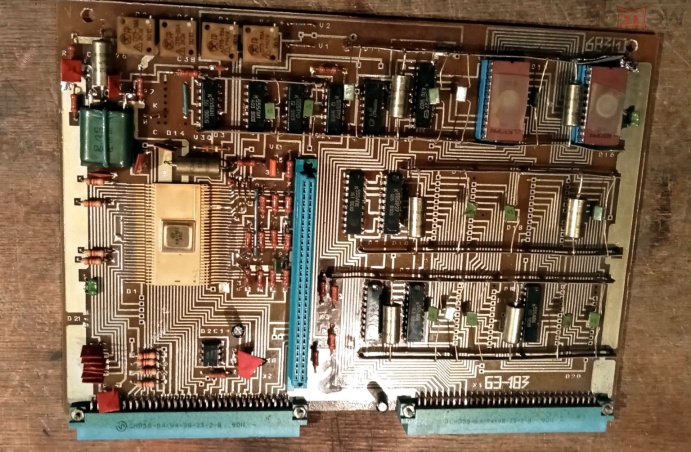

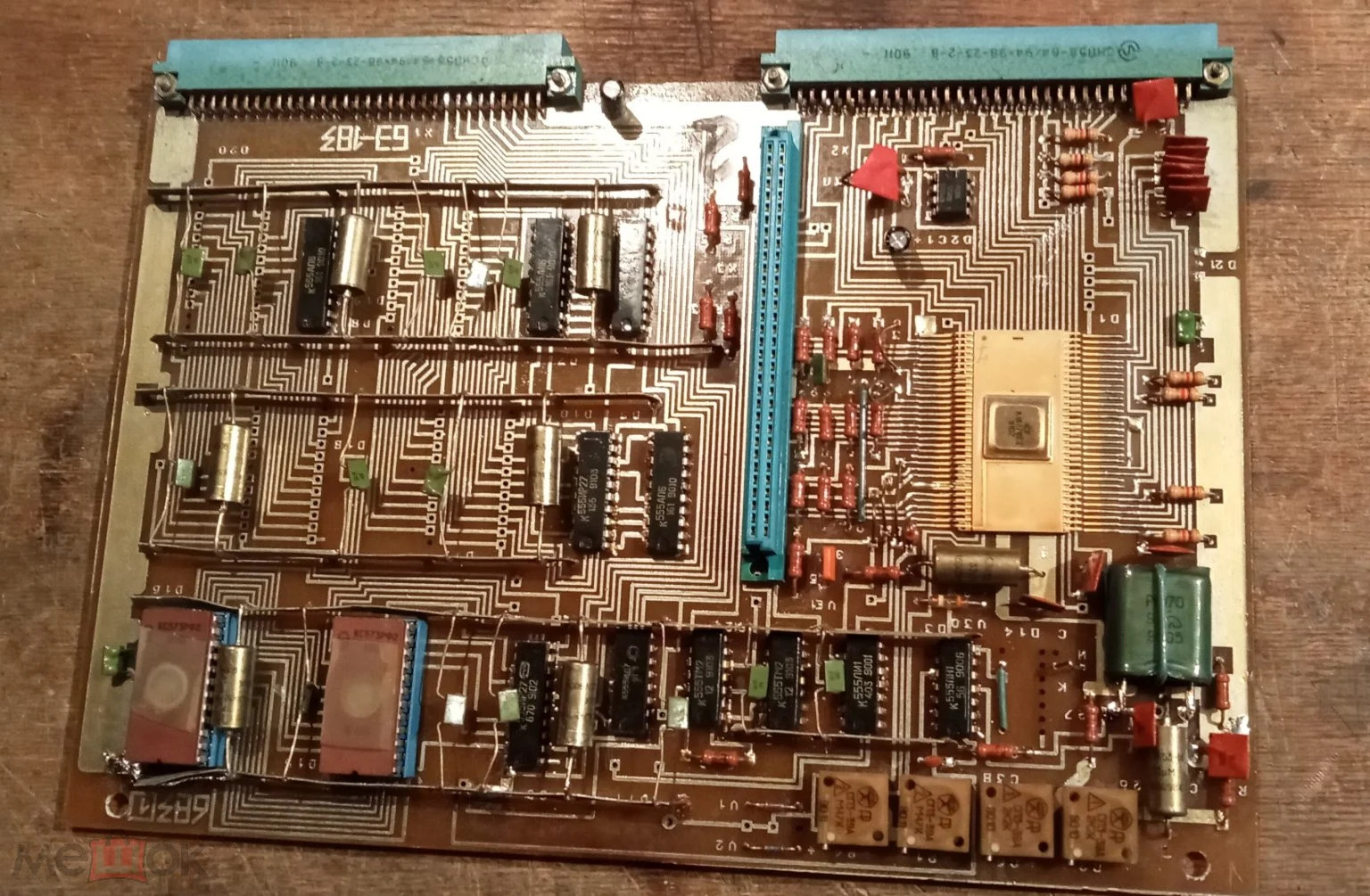

К1827ВЕ2

16-разрядный микроконтроллер со встроенным ЦАП/АЦП, тактовая частота 2,5 МГц, система команд "Электроника С5" (набор содержит 28 команд).

Судя по всему, это дальнейшее развитие К586ВЕ1 со встроенными ЦАП/АЦП. При этом микросхема совпадает с К586ВЕ2 - по крайней мере, по цоколёвке. Представляется, что это одно и то же. В таком случае непонятно, зачем понадобилось вводить новую серию.

Электрические параметры

разрядность ЦАП/АЦП - 8
емкость ОЗУ - 128 слов
емкость внутреннего масочного ПЗУ - 1к слов
емкость адресуемого ЗУ данных - 256 слов
напряжение питания +5 В (цифровая часть), +5 В (аналоговая часть), -5 В (подложка)
диапазон рабочих температур -10...+70°С
сохраняемость 10 лет
минимальная наработка 50 000ч

Интересный момент - в литературе встречаются указания на импортный аналог этой микросхемы - TMS32020, а в некоторых источниках i2920. При этом даже беглый взгляд на них показывает, что они и близко не похожи друг на друга. В данном случае, указывая в качестве аналога TMS32020 или i2920, разработчики хотели подчеркнуть, что это конкуренты, а не прямые аналоги, и их изделие можно использовать вместо них.

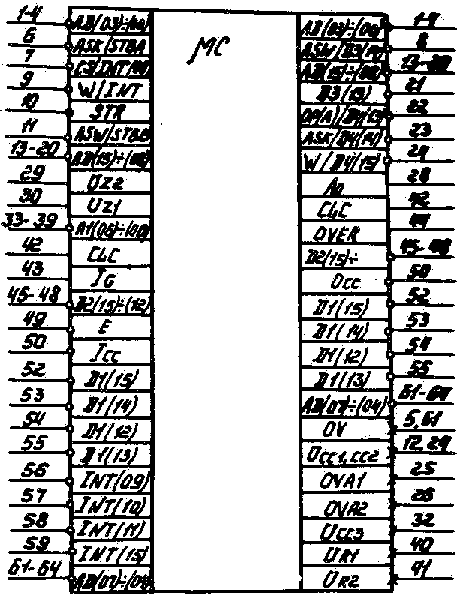

Цоколевка

1...4, 61...64 - входы-выходы шина А
5, 51 - общая шина
6 - вход"Запрос" - вход"Строб шина А"
7 - вход "Выбор кристалла - вход"Прерывание"
8 - выход "Ответ" - цифровой выход D3
9 - вход "Запись" - вход "Прерывание внешнее"
10 - вход "Пуск"
11 - вход "Ответ" - вход "Строб шины Б"
12, 27 - питание
13...20 - входы-выходы шина Б
21 - цифровой выход D3
22 - выход "Импульс сопровождения адреса" - цифровой выход D4
23 - выход "3апрос" - цифровой выход D4
24 - выход "Запись" - цифровой выход D4
25 - общая шина аналого-цифрового преобразователя (АЦП)
26 - общая шина цифро-аналогового преобразователя (ЦАП)
28 - аналоговый выход ЦАП
29 - установка "0" ЦАП
30 - установка "0" АЦП
31 - аналоговый вход 7-й
32 - напряжение питания -5,0 В (подложка)
33...39 - аналоговые входы
40 - опорное напряжение ЦАП
41 - опорное напряжение АЦП
42 - вход-выход синхроимпульса
43 - вход генератора
44 - выход счетчиков битов
45...48 - входы-выходы шина D2
49 - вход "Импульс счета" - вход "Импульс сдвига"
50 - вход потенциальной информации в регистр сдвига
50а - выход потенциальной информации из регистра сдвига
52...55 - входы-выходы шина Dl
56...58 - входы "Прерывание"
59 - вход "Прерывание пультовое"
60 - свободный

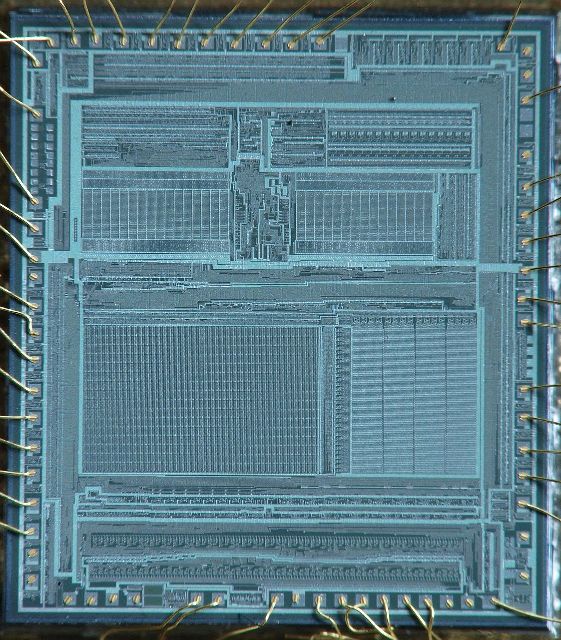

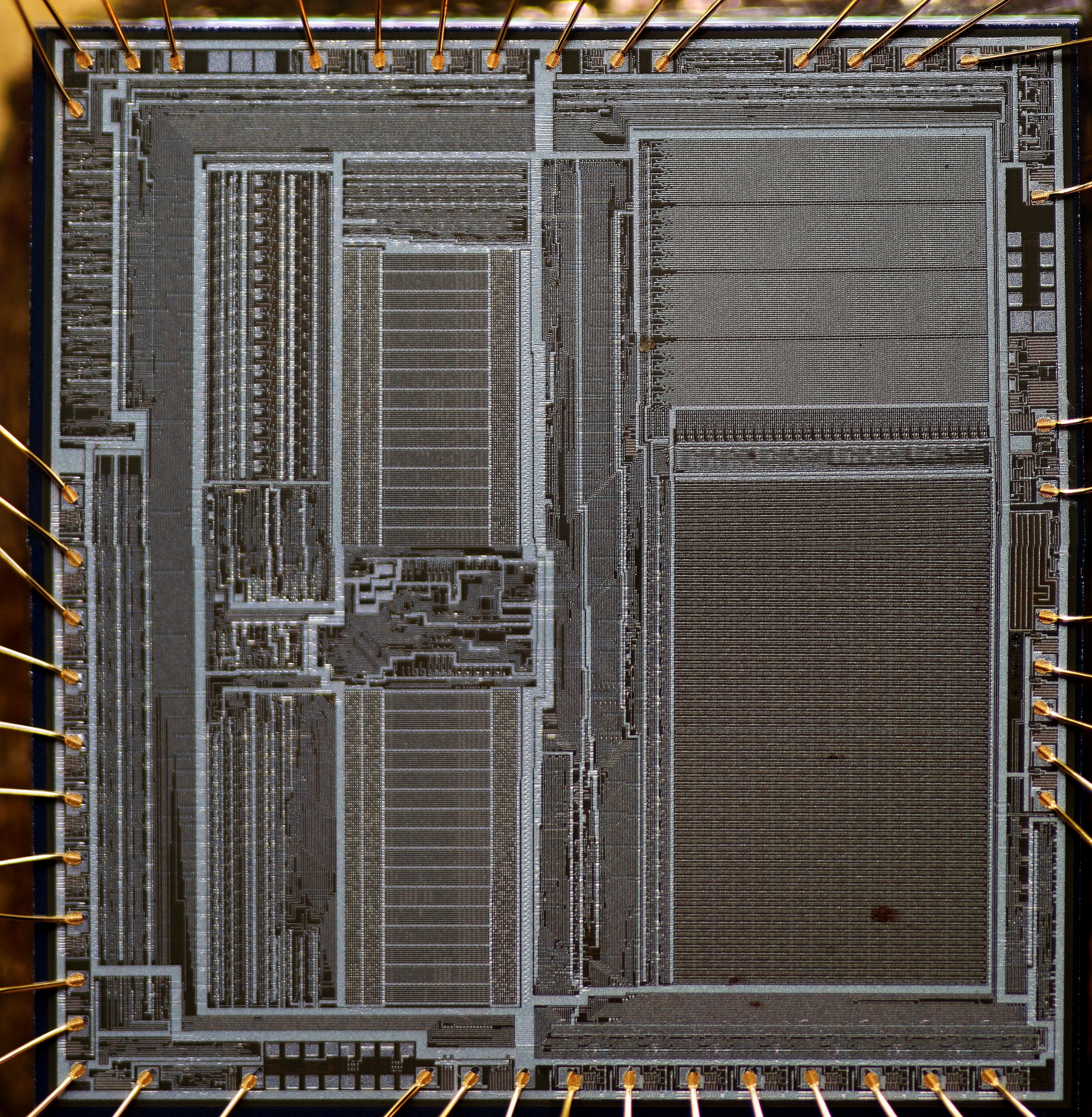

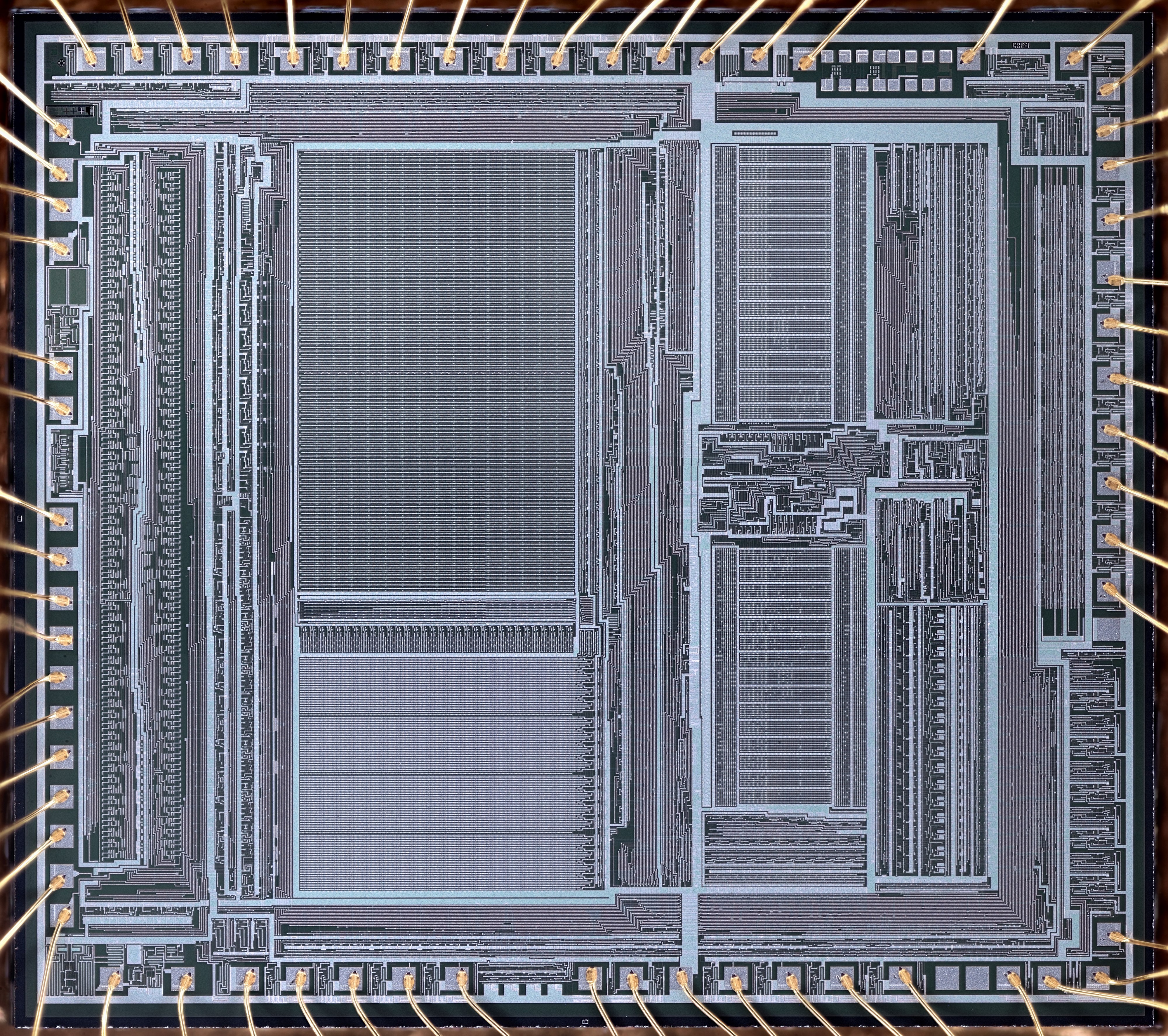

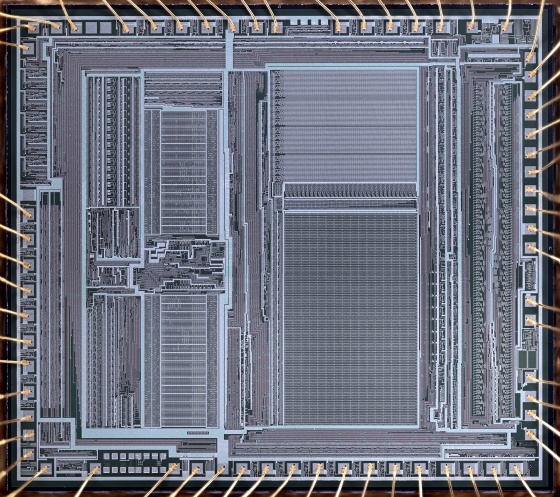

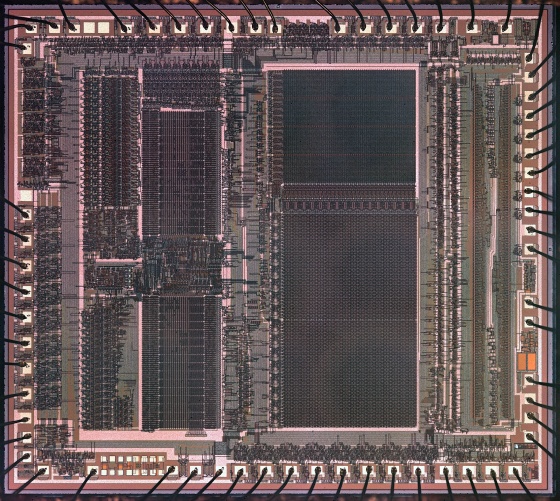

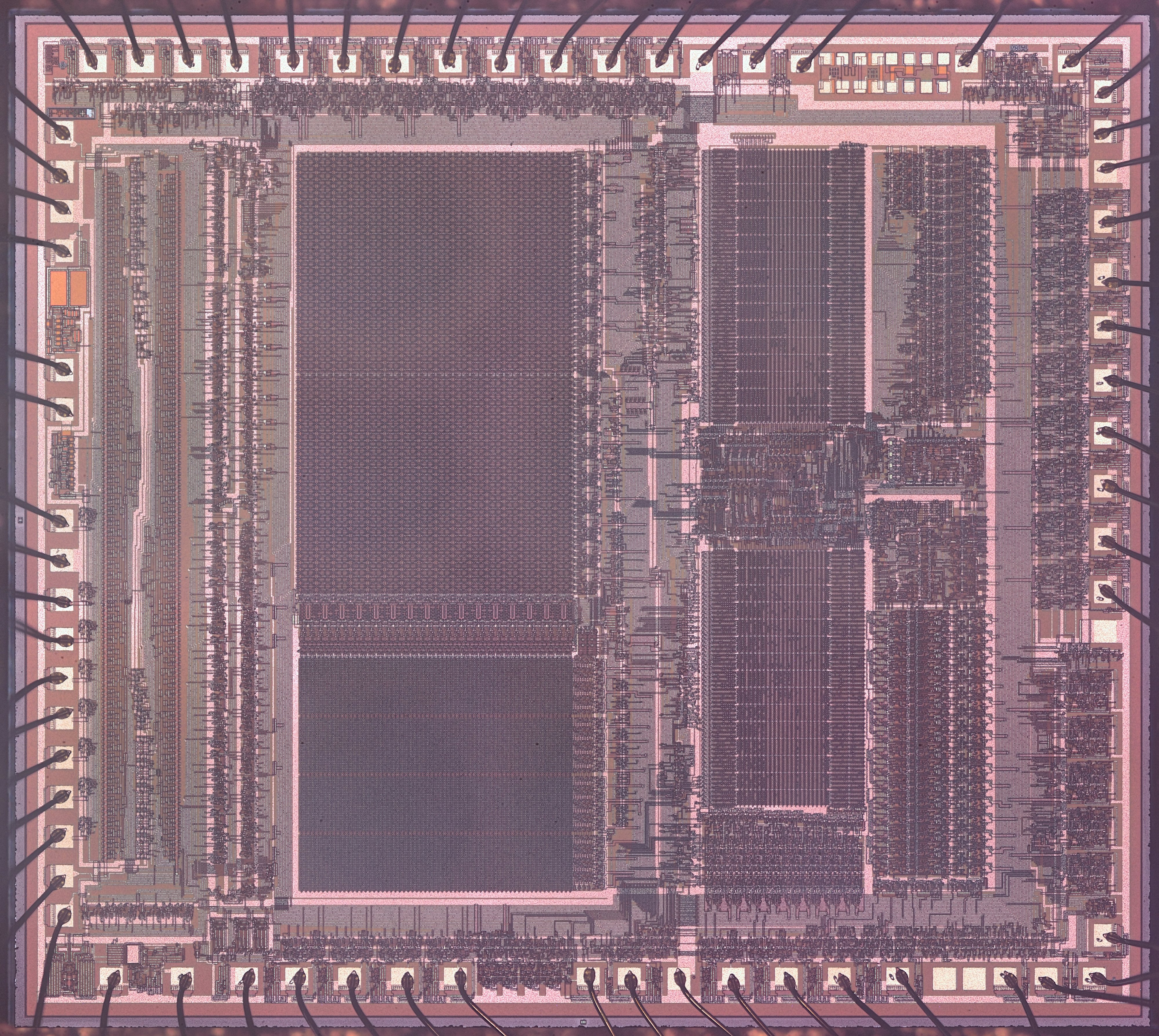

Микросхема содержит 56884 интегральных элемента:


(фото с сайта CPU UKRAINE)

Источники:

1. Каталог интегральных микросхем. Дополнение № 2 к базовому Каталогу ИС 1986г. Центральное конструкторское бюро. 1988.
2. АИПС "Меркурий". Каталог интегральных микросхем. Часть 2. Приборы производственно-технического назначения и народного потребления. - ЦКБ "Дейтон", редакция 1990г.
3. Перельман Б.Л., Шевелев В.И. Отечественные микросхемы и их зарубежные аналоги. Справочник, "НТЦ Микротех", 1998.
