"параллельная" 201ая серия, минская

Одна из "параллельных" серий. В эту группу я выделил микросхемы выпуска минского завода "Сенсор", более известного позднее как НПК "Сигнал". Это был один из основных отечественных производителей "внестандартных" гибридных микросхем.

С этими сериями - К201ххх - странная ситуация. Существует "нормальная" 201-ая серия, совершенно не соответствующая этим микросхемам. Она есть во всех справочниках - логические микросхемы, другой корпус, другой производитель...

Откуда же взялись аналоговые микросхемы минского производства с такой маркировкой - непонятно.

201ПН1	К201УП-1	К201УР1	К201УР2	К201УТ1	К201ХК1

201ПН1

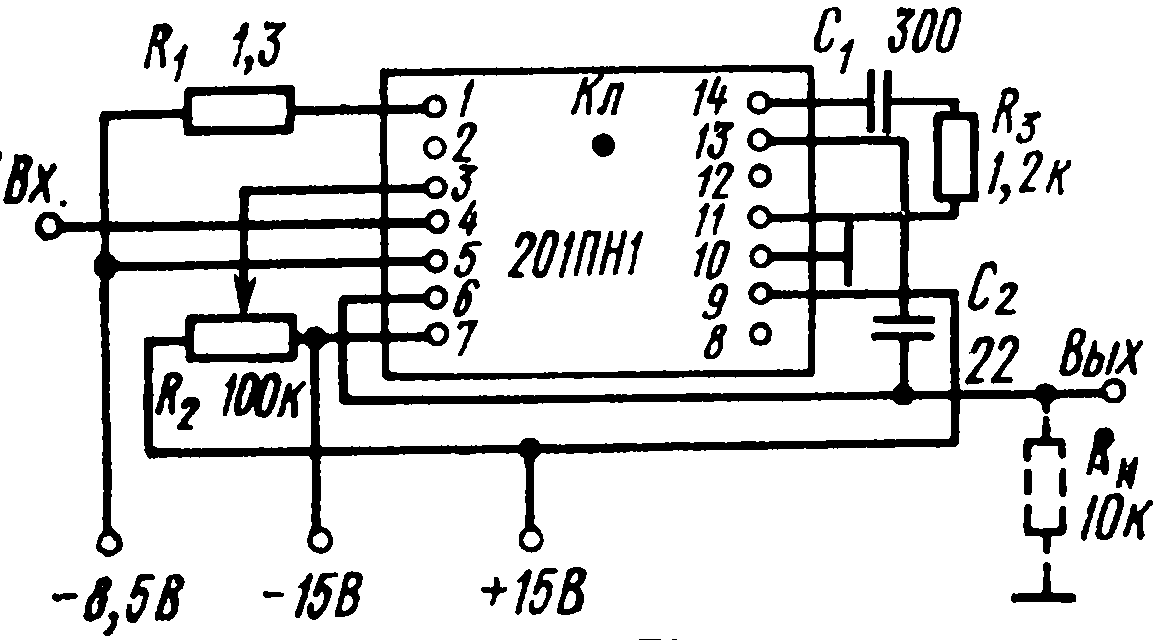

Функциональный преобразователь (логарифматор с кусочно-линейной аппроксимацией) с динамическим диапазоном измеряемых уровней 44 дБ; предназначена для высококачественных индикаторов уровня пультов предварительного усиления (на линейном индикаторе ИН-13).

Эта микросборка была разработана во ВНИИРПА (Всесоюзном научно-исследовательском институте радиовещательного приёма и акустики имени Попова) для аппаратуры звукоусиления спортсооружений Олимпиады-80.

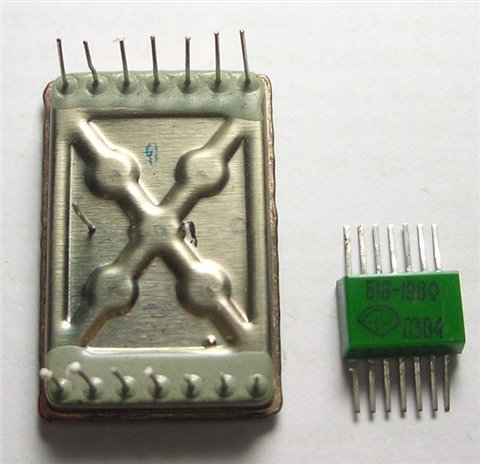

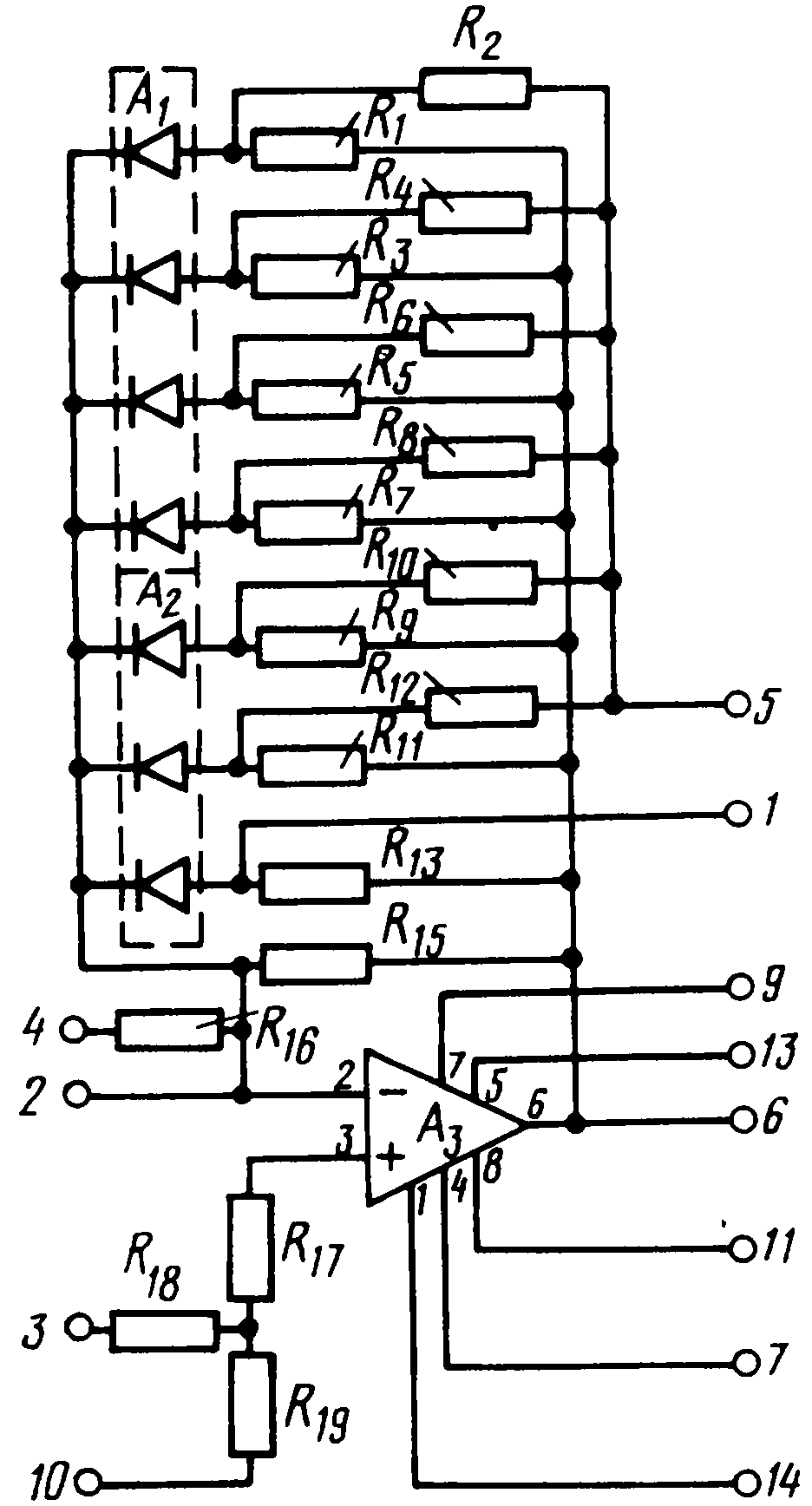

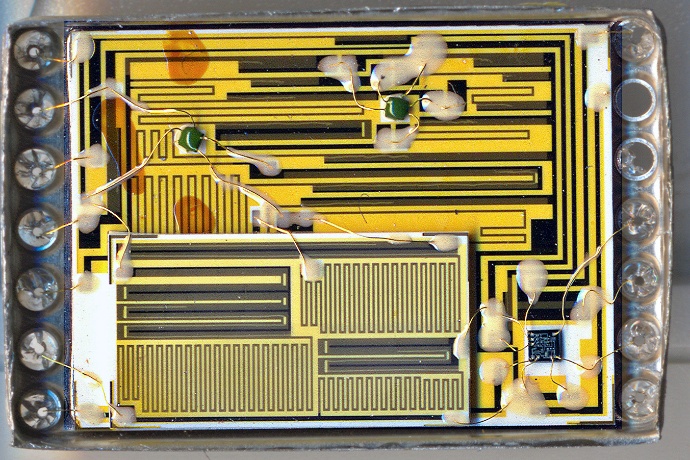

Микросборка состоит из пассивной тонкопленочной микросхемы с напыляемыми резисторами и навесных активных элементов - бескорпусного ОУ 740УД1А и бескорпусных диодных матриц КД907Г.

Электрические параметры

	Диапазон логарифмирования входных сигналов 44+1 дБ
	Диапазон выходных сигналов, соответствующий интервалу логарифмирования 1,093...9,6 В (19+1 дБ)
	Погрешность логарифмирования во всем интервале изменения сигналов - не более +0,5 дБ
	Входное сопротивление 5,1+0,025 кОм
	Сопротивление нагрузки 10 кОм
	Напряжение питания +(15+1,5) и -(8,5+0,2) В
	Ток потребления (не более): от источника питания +15 В - 7,7 мА от источника питания -15 - В 4,5 мА от источника питания -8,5 В - 4,5 мА
	Диапазон рабочих температур -50...+60°С
	Относительная влажность не более 98%

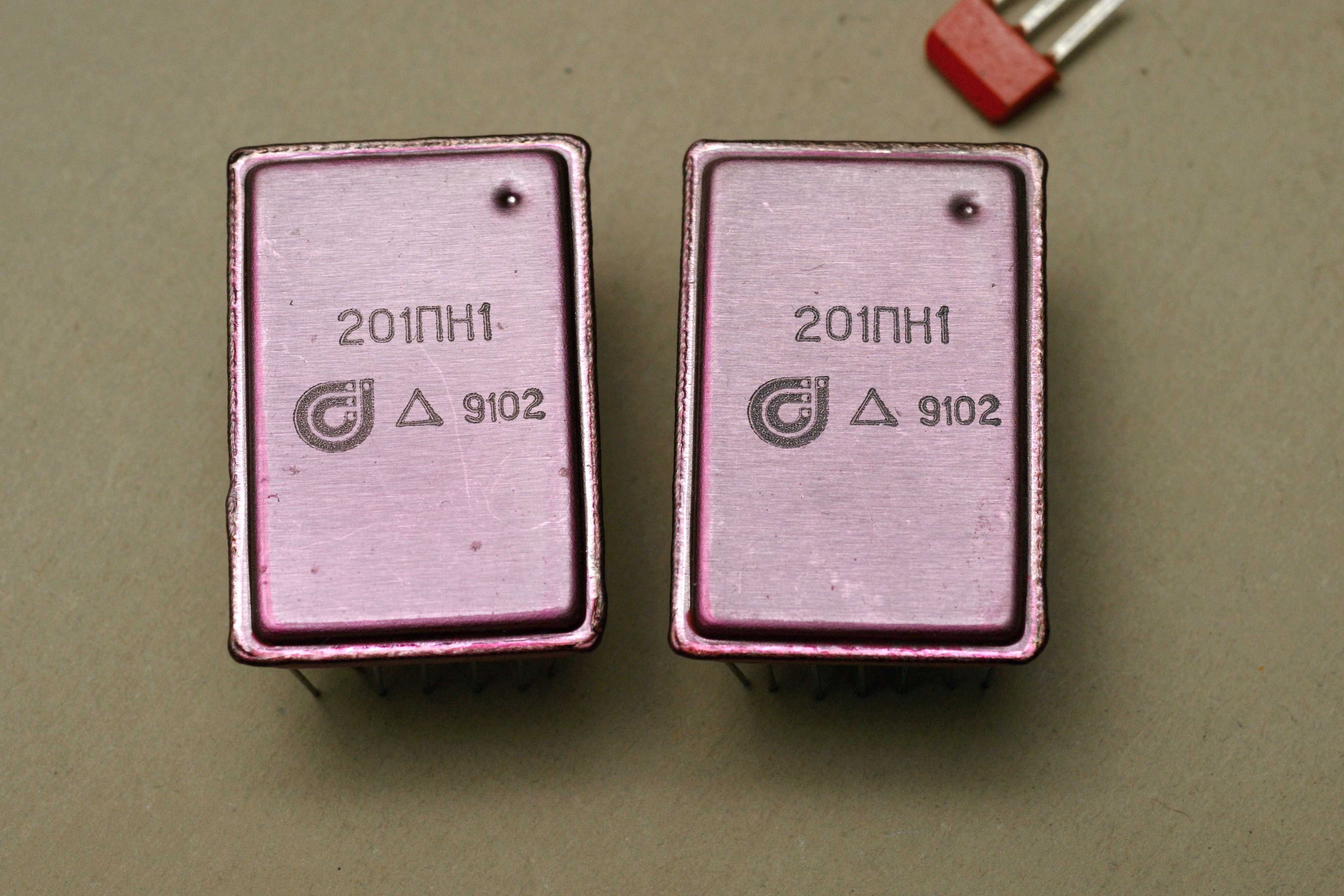

(фото Александра Назаренко)

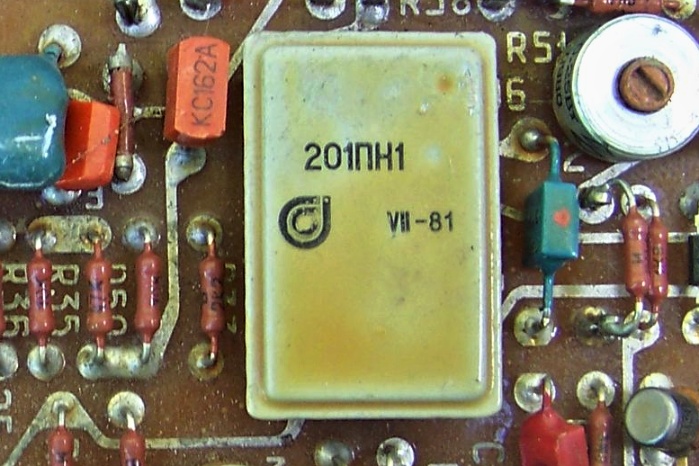

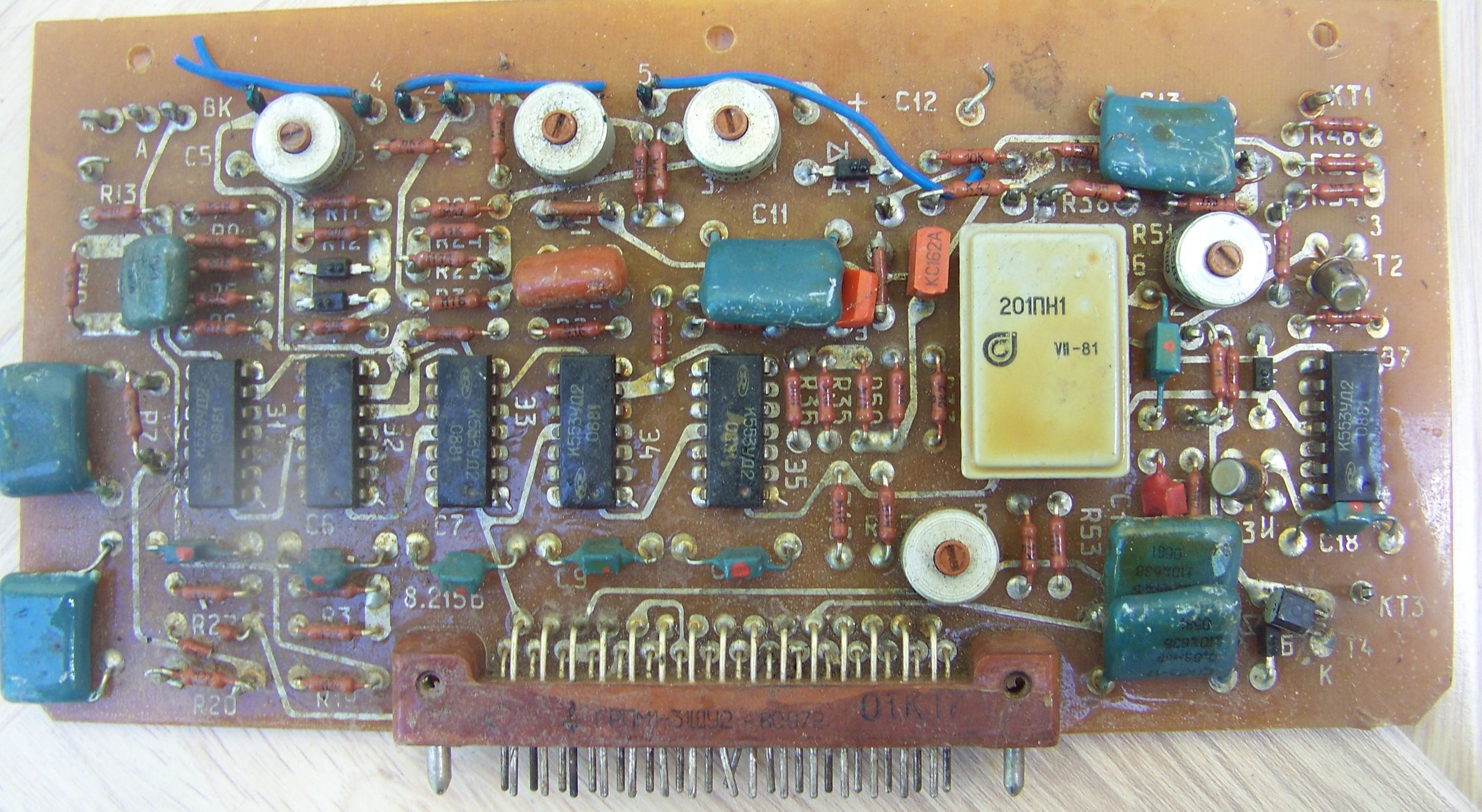

(фото с форума Портативное ретрорадио)

К201УП-1

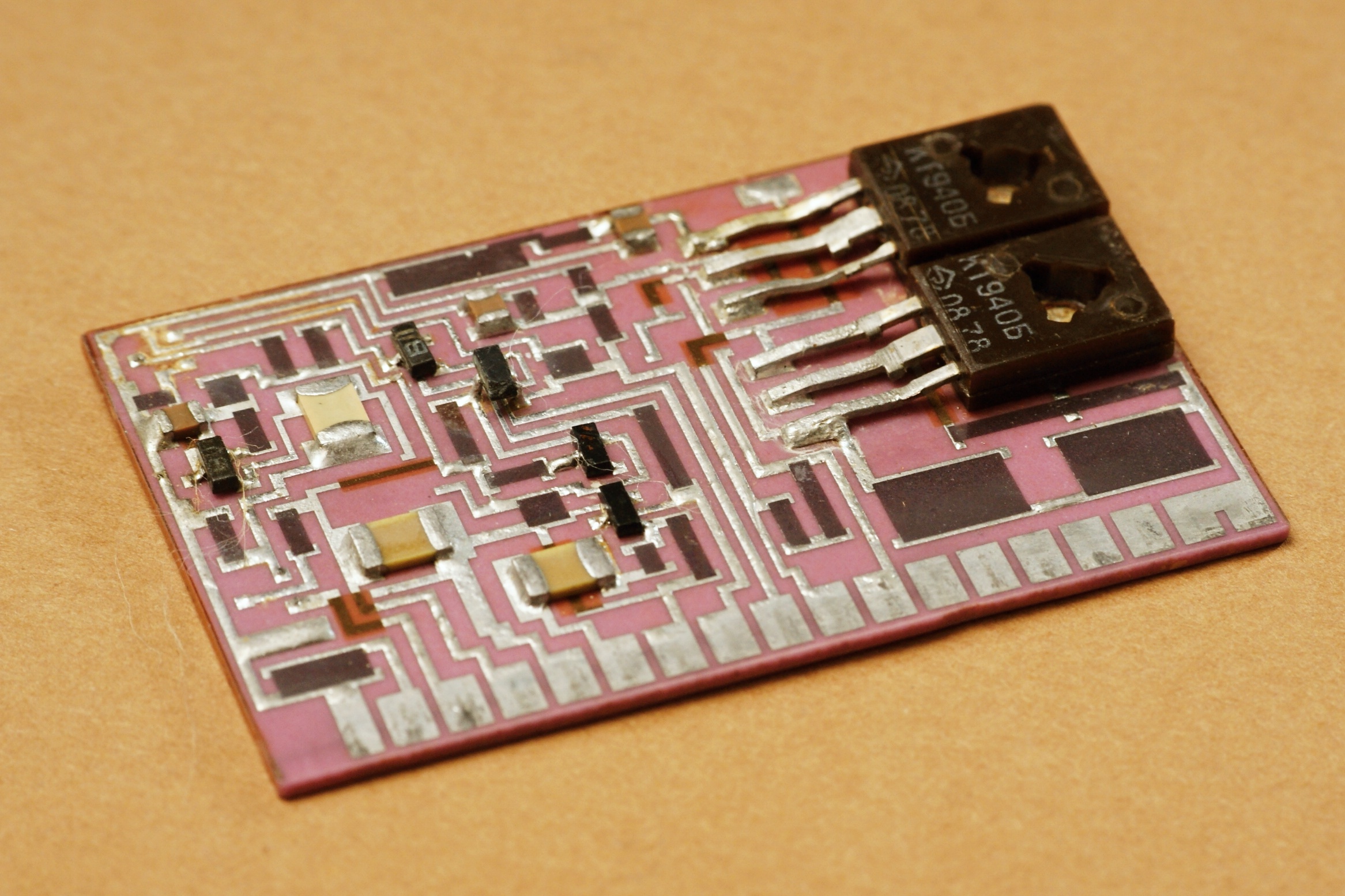

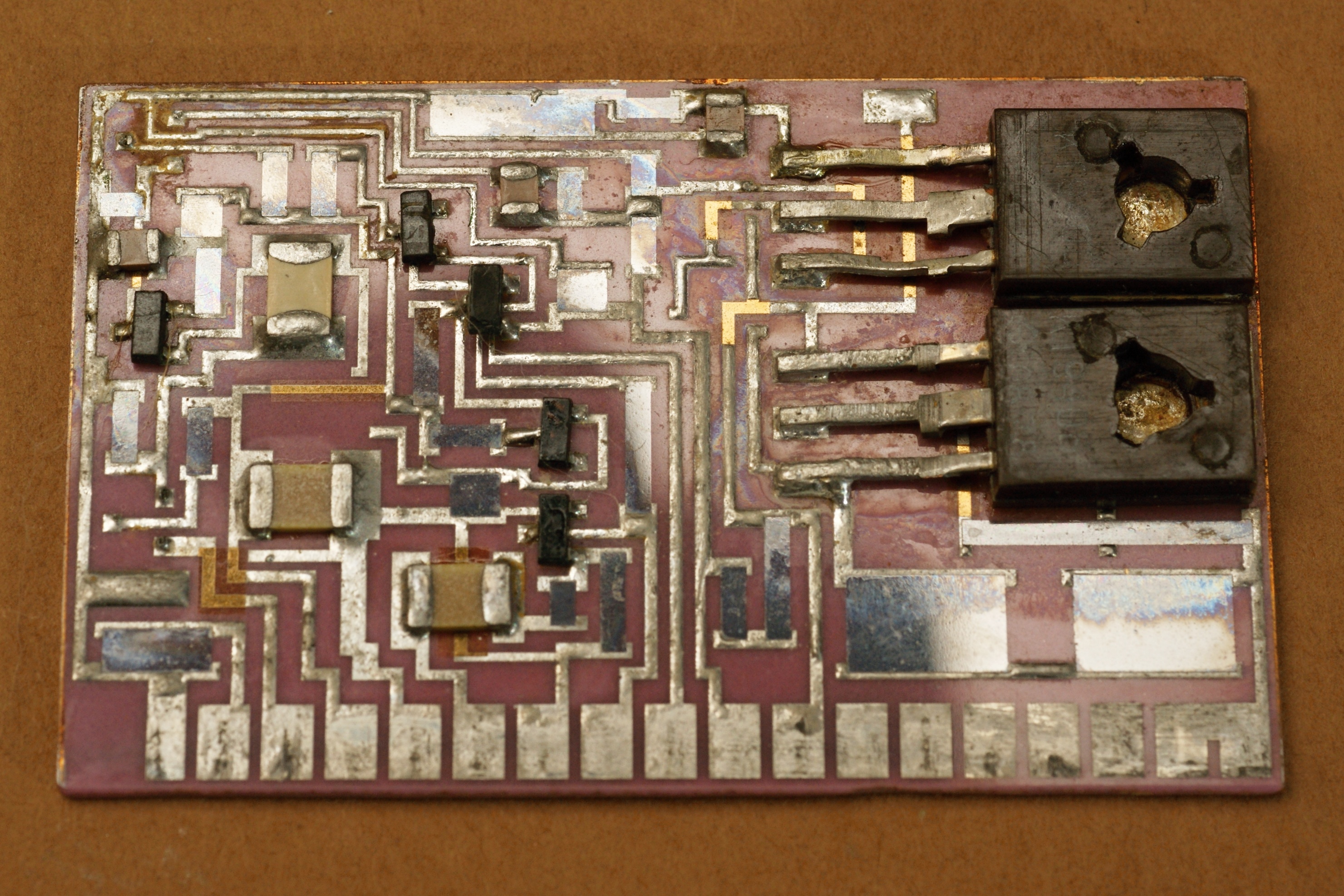

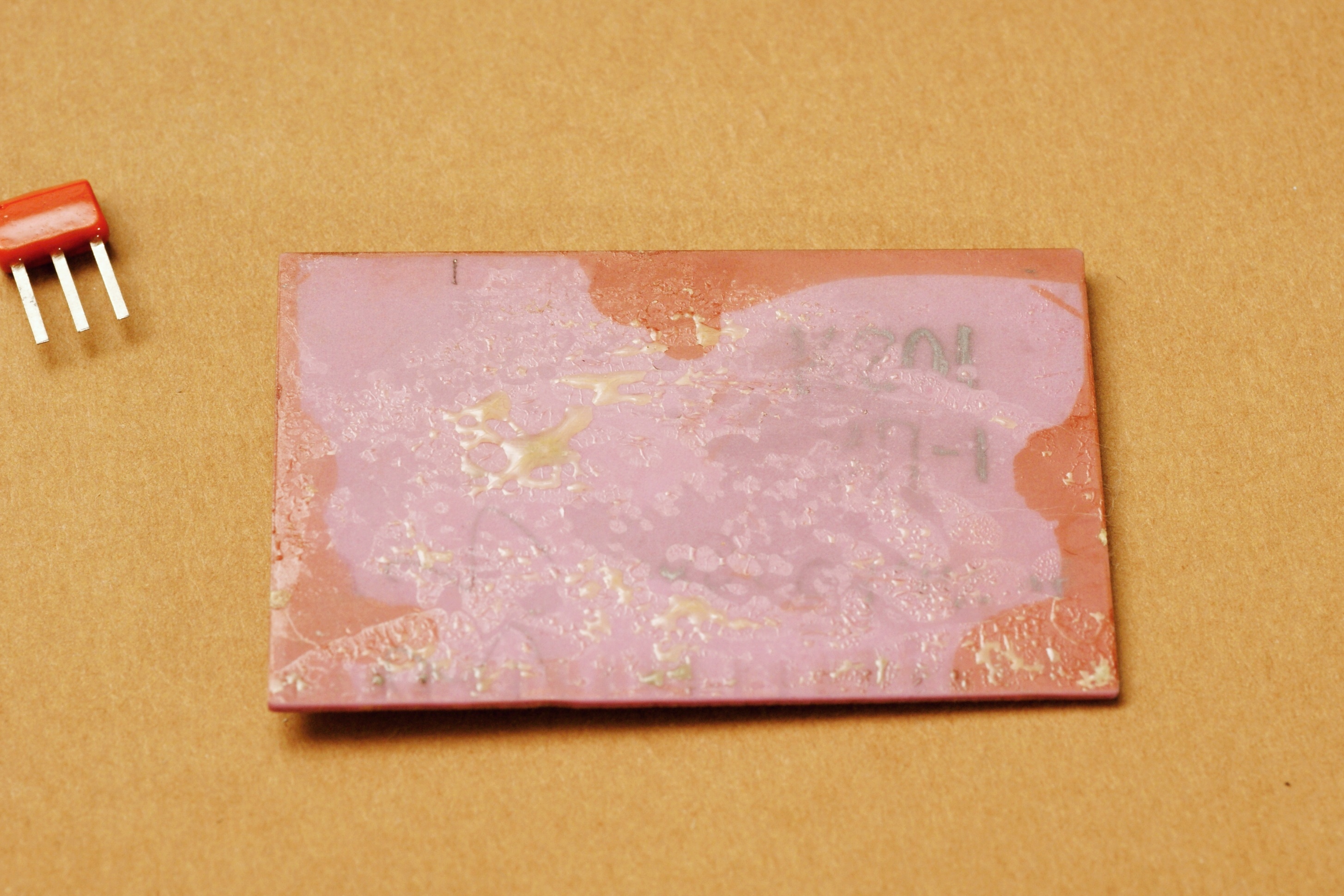

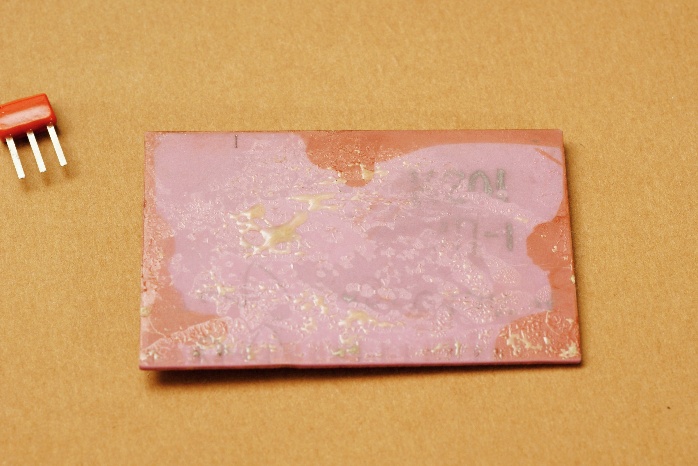

Про эту микросхему ничего не известно, некий усилитель. Сходный по конструкции комплект микросборок 202ой серии был разработан для применения в цветных телевизорах...

К201УР1

Назначение - усилитель радиочастоты (?)

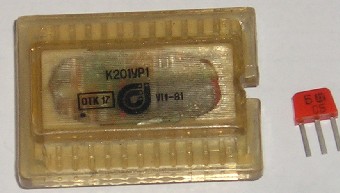

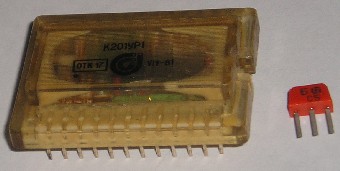

Интересное исполнение - прозрачный корпус, видны (хоть и не очень хорошо) все внутренности.

К201УР2

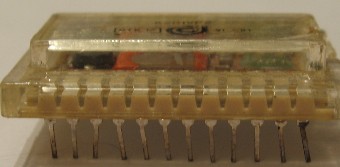

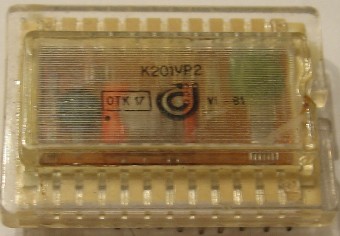

Некий усилитель радиочастоты (?).

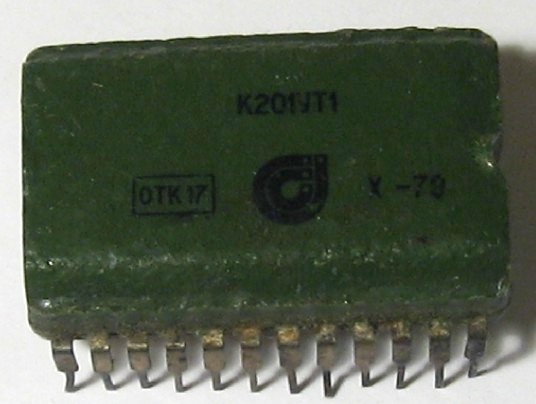

К201УТ1

Какой-то усилитель, информации по этой микросборке совершенно нет...

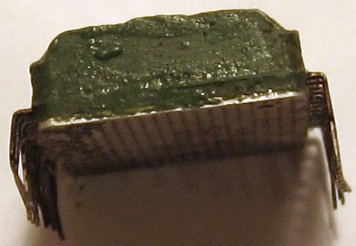

Интересный корпус.

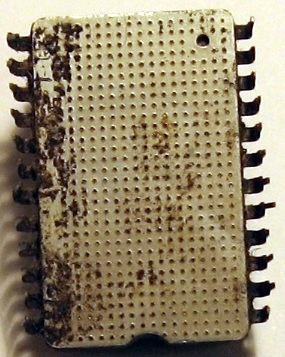

Очень неряшливо сделан, такое чувство, что чуть ли не вручную.

К201ХК1

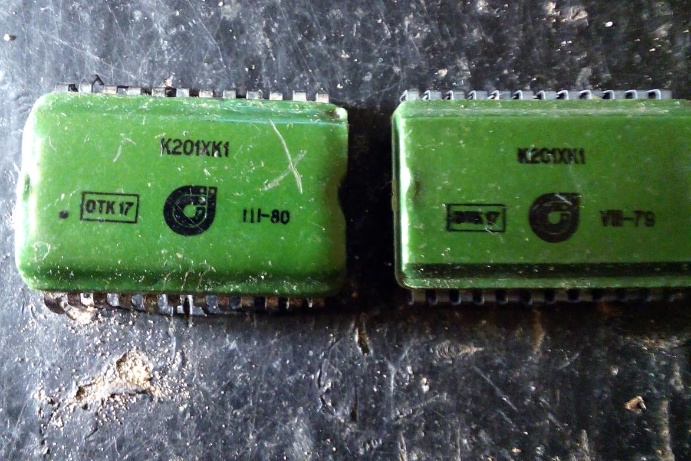

(фото с Форума радиодеталей)

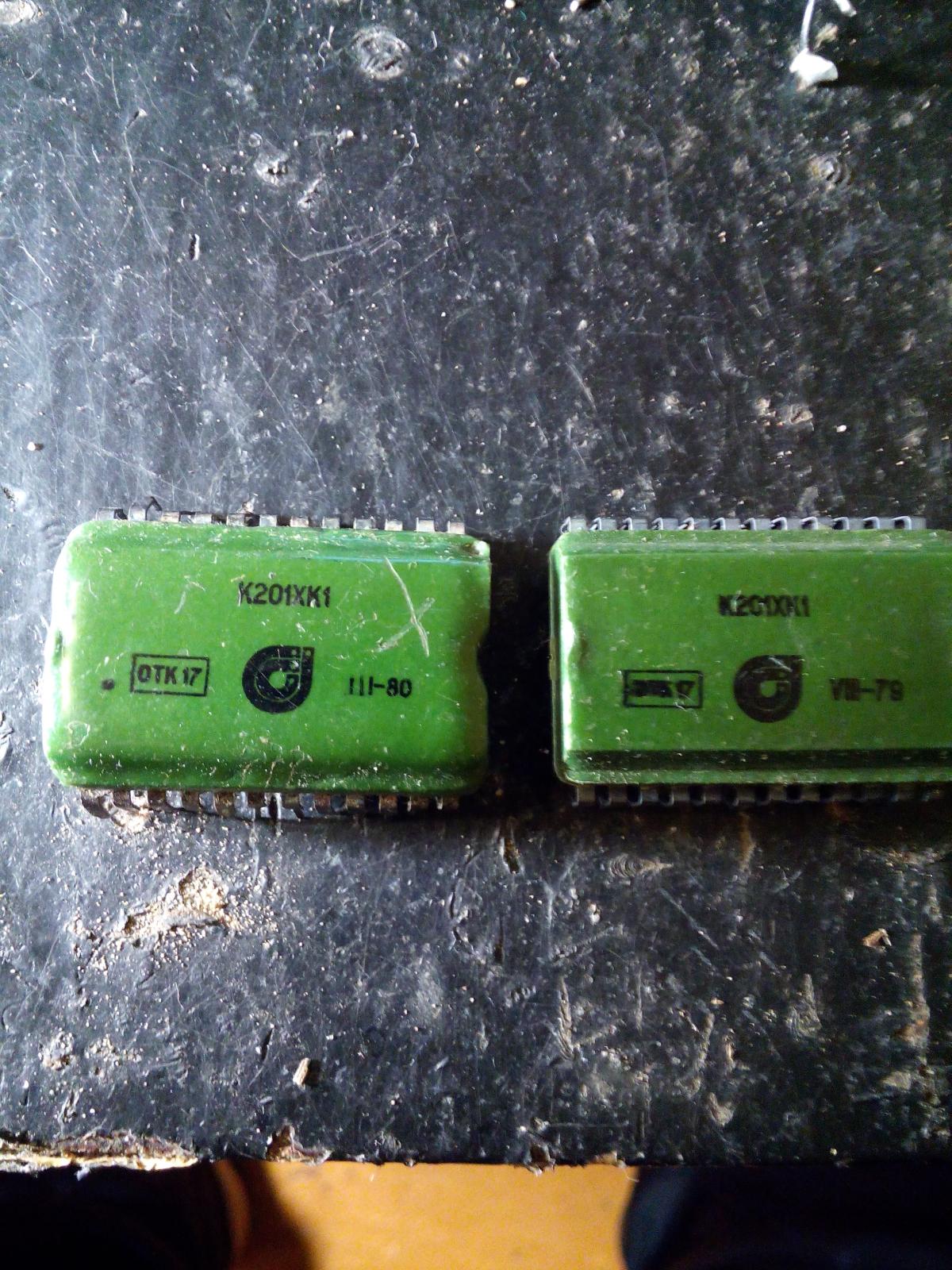

Еще одна микросхема в таком корпусе, опять-таки про неё ничего не известно.

Источники:

1. Никонов А.В., Папернов Л.З. Измерители уровня звуковых сигналов. - М.: Радио и связь, 1981.
2. Игнатов А.Н. Микроэлектронные устройства связи и радиовещания. - Томск: Радио и связь, Томское отделение, 1990.
