"параллельная" 201ая серия, новосибирская

Итак, мы имеем по 201ей серии от МЭПа, от Минприбора, от МРП, а теперь еще и от МПСС, микросборки новосибирского завода "Электросигнал".

Существует "нормальная" 201-ая серия, она есть во всех справочниках - логические микросхемы, другой корпус, другой производитель...

Почему в Новосибирске взяли этот же номер для микросборок радиотрактов портативных радиостанций - непонятно.

Серия большая, включает в себя десятки типов, и поддерживается даже в XXI веке.

201АТ4 201ГС2 201ГС74 201ЕП1 201ПН1 201УВ1 201ФН3
201ГС60 201ГС91 201КН1 201ПС1 201УВ2
201ГС61 201ГС110 201КН2, КН2М 201ПС3 201УВ3, УВ3А, УВ3АМ
201ГС63 201ПС5 201УВ13
201ГС64 201ПС6 201УВ14
201ГС71 201ПС10

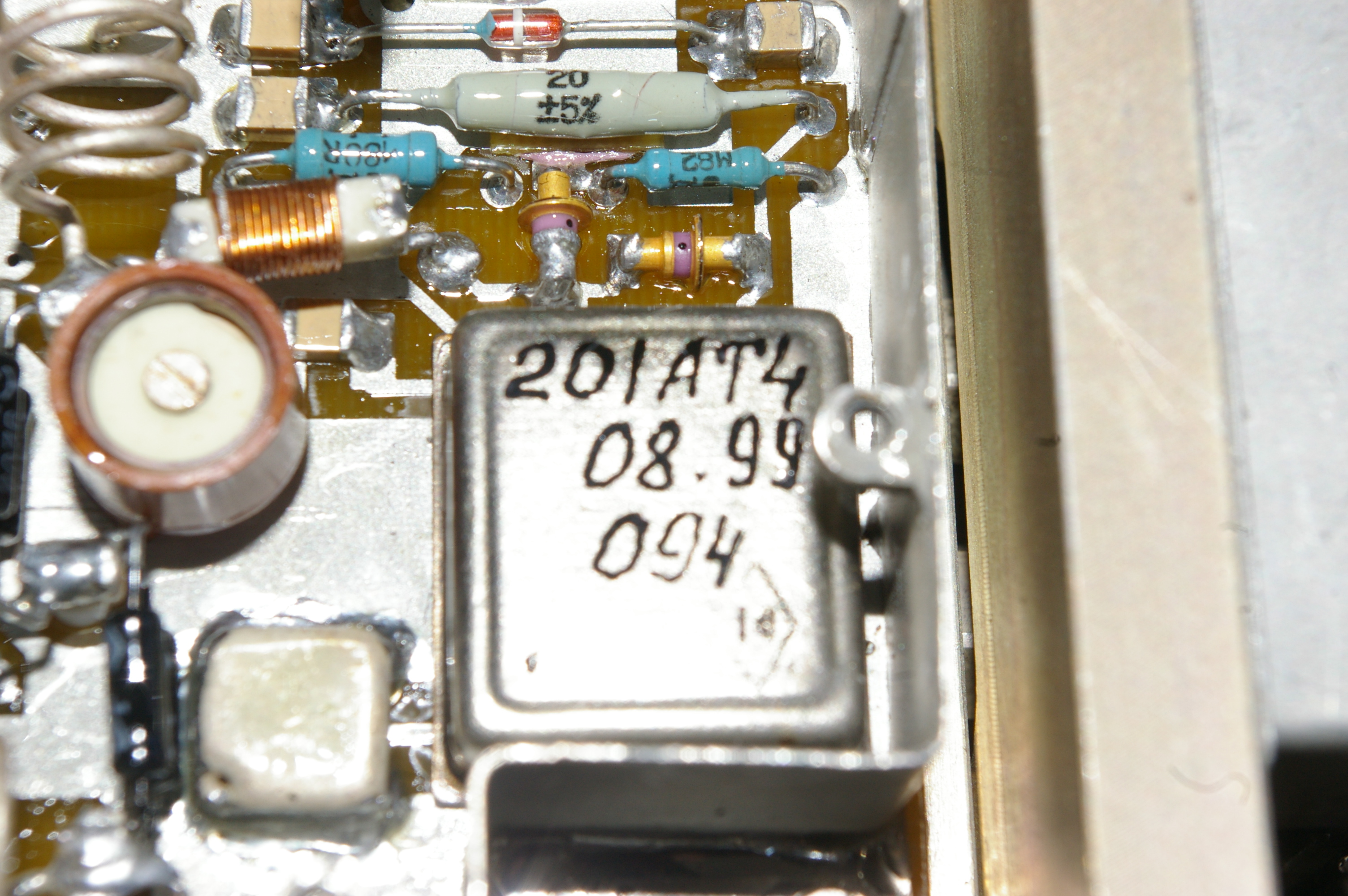

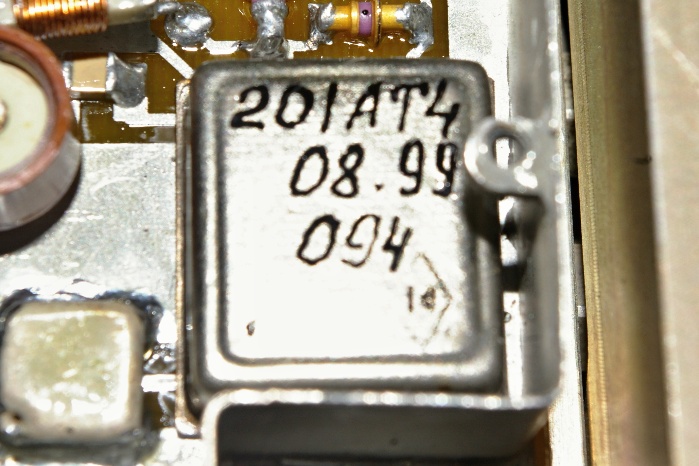

201АТ4


(фото с форума Портативное ретрорадио)

Назначение - некий аттенюатор.

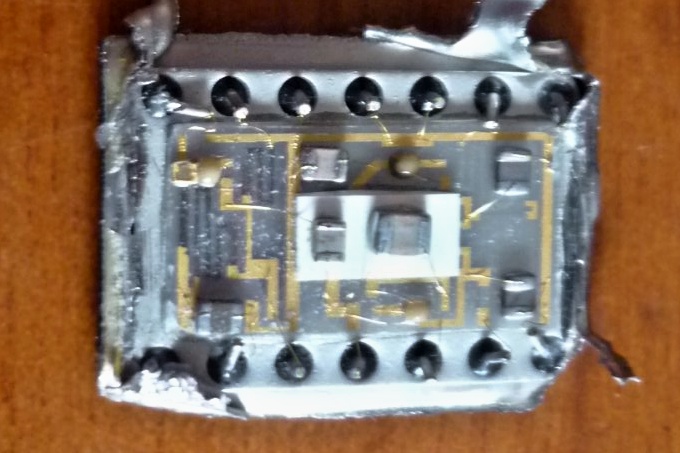

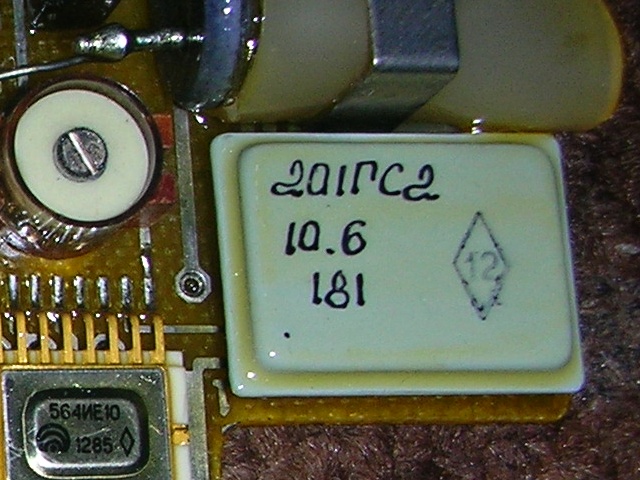

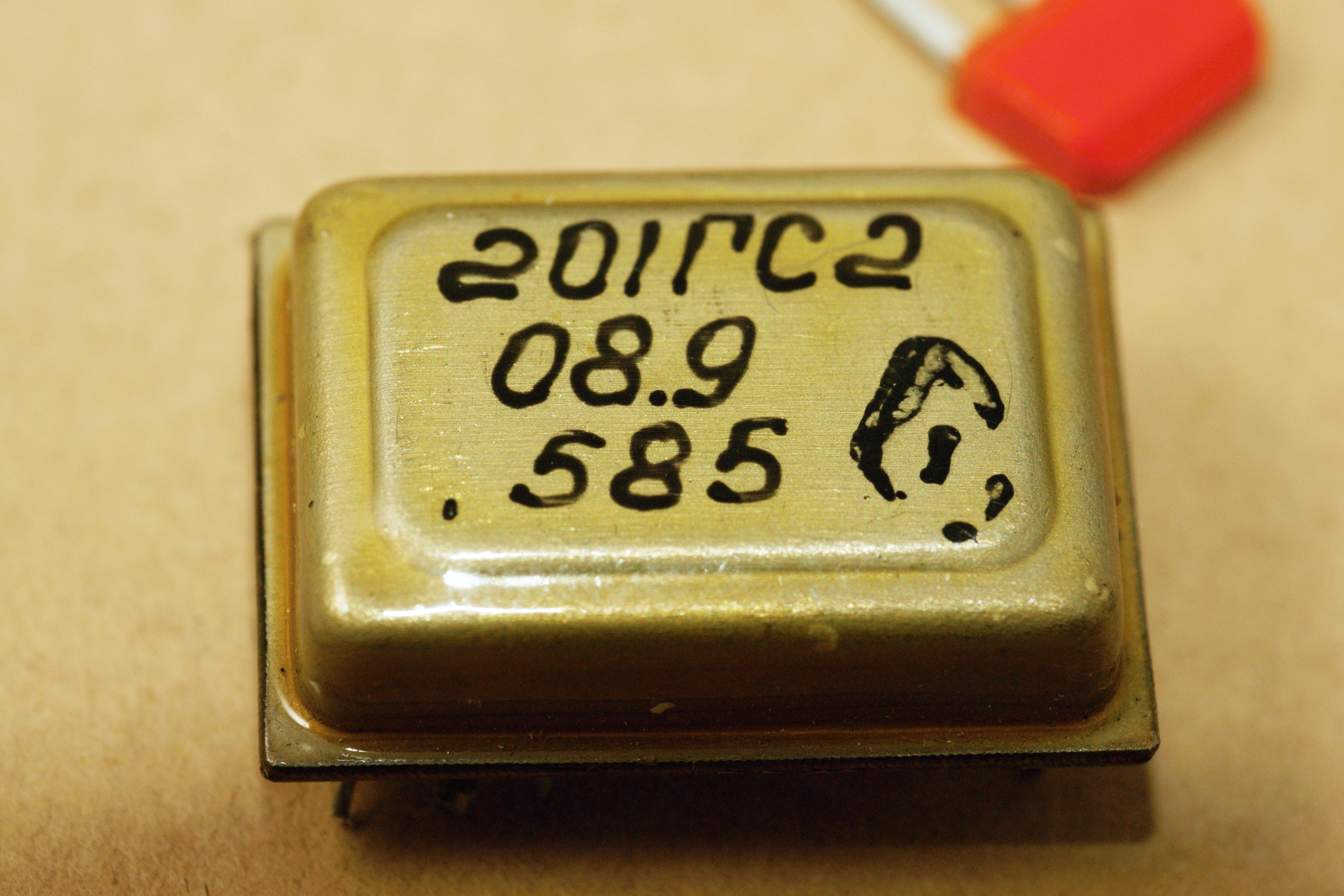

201ГС2

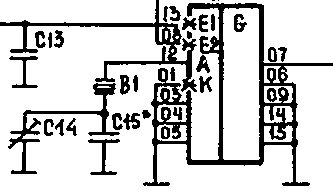

Генератор опорный по ТУ ИЖ2.089.022.

Применялась в переносной УКВ радиостанции Р-853В1, предназначенной для организации симплексной речевой связи между землей и летательными аппаратами.


(фото с Форума радиодеталей)


(фото с форума Портативное ретрорадио)

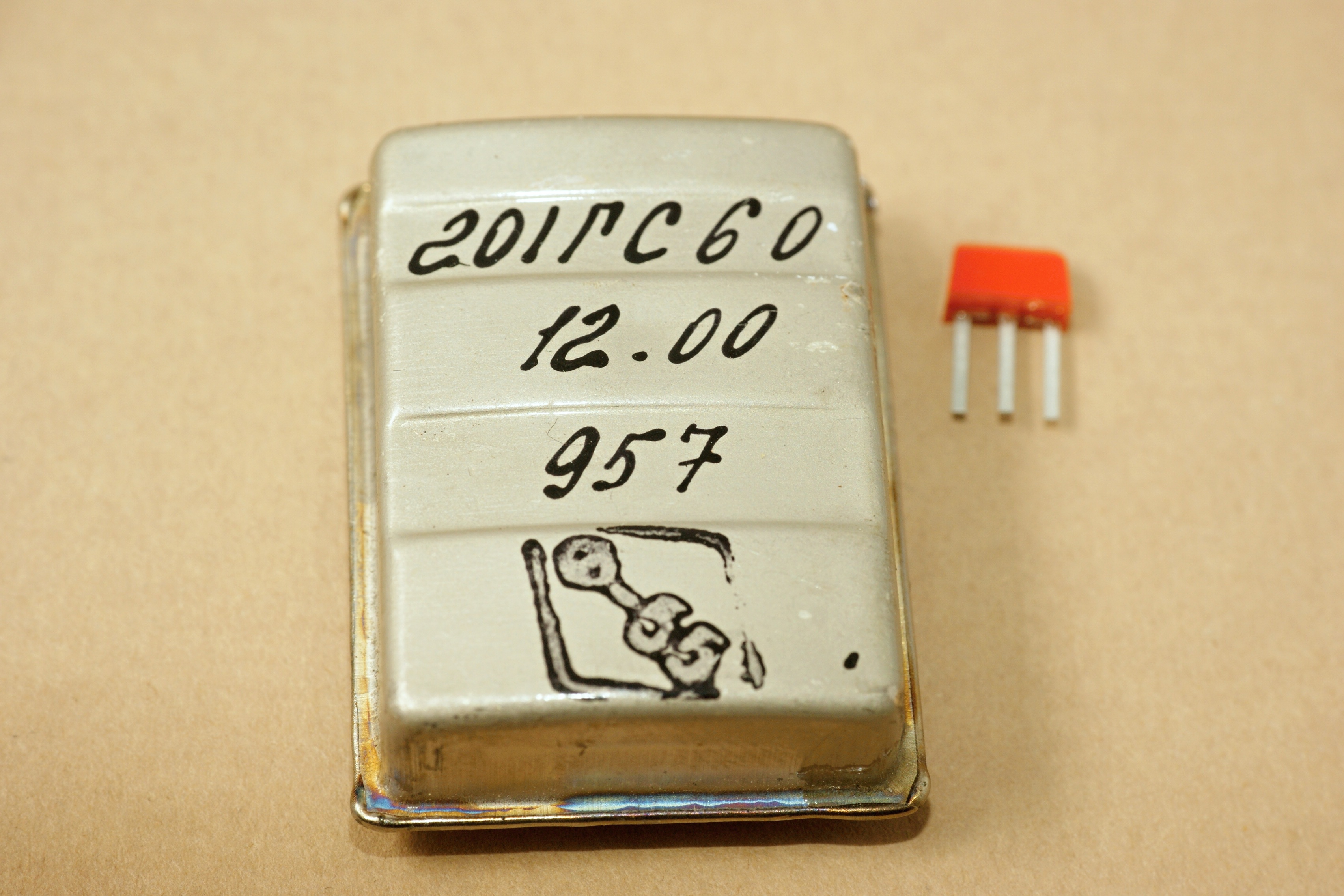

201ГС60

Некий неизвестный генератор от радиостанций. Применялся, к примеру, в локомотивной радиостанции РВ-1М.

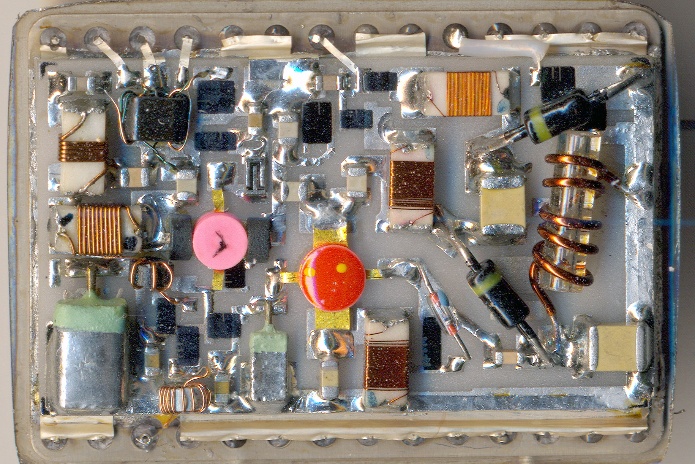

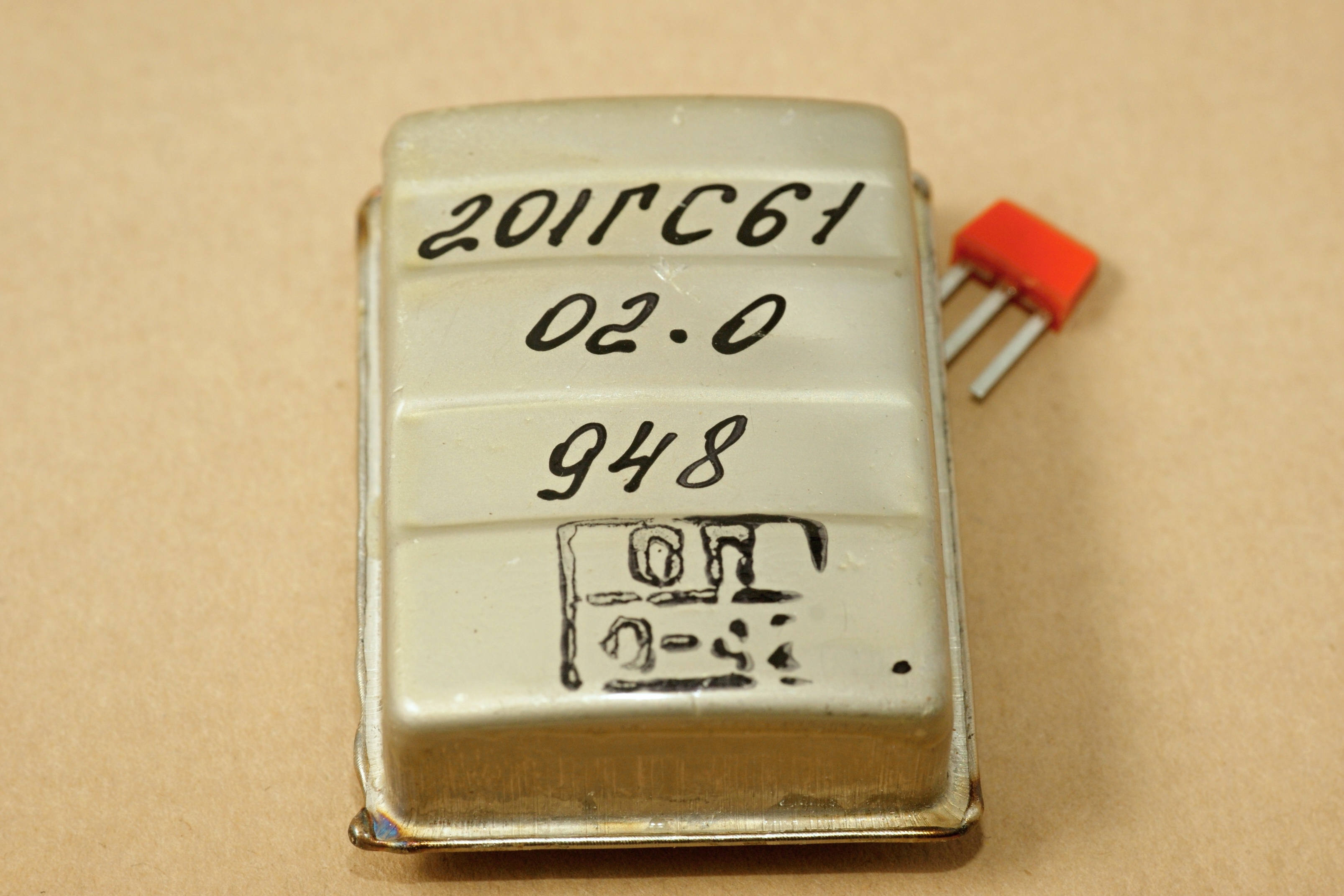

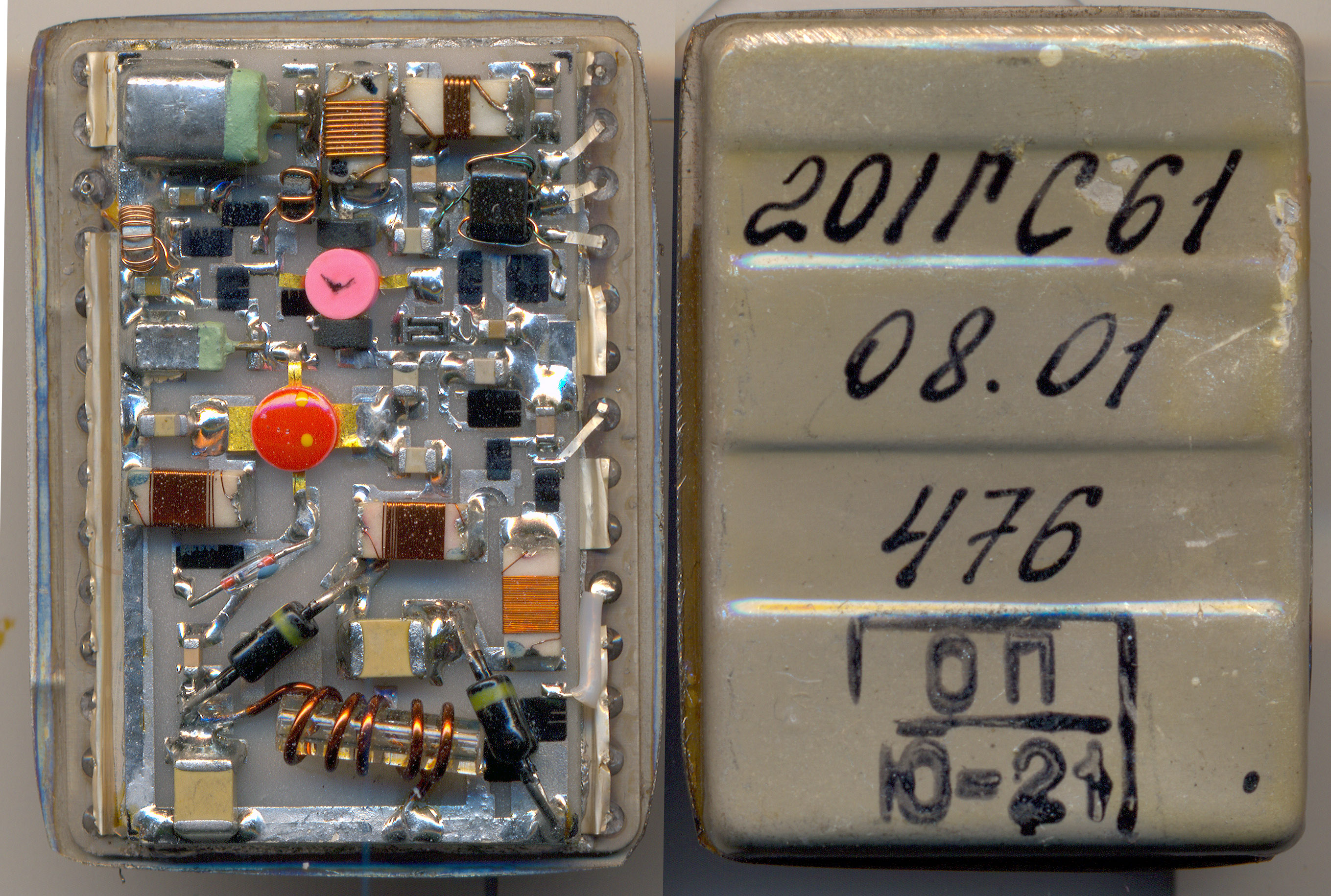

201ГС61

Какой-то генератор... Применялся, к примеру, в локомотивной радиостанции РВ-1М.


(фото Александра Назаренко)

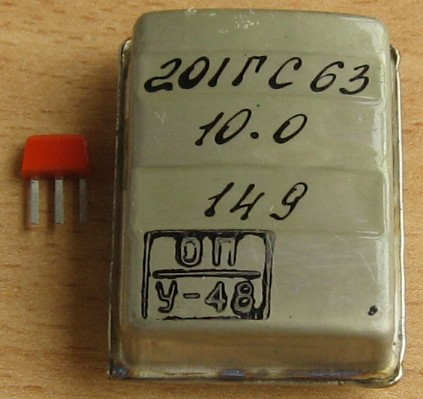

201ГС63

Какой-то генератор...

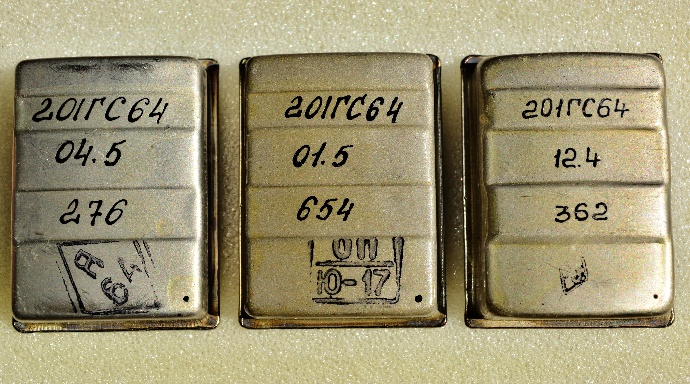

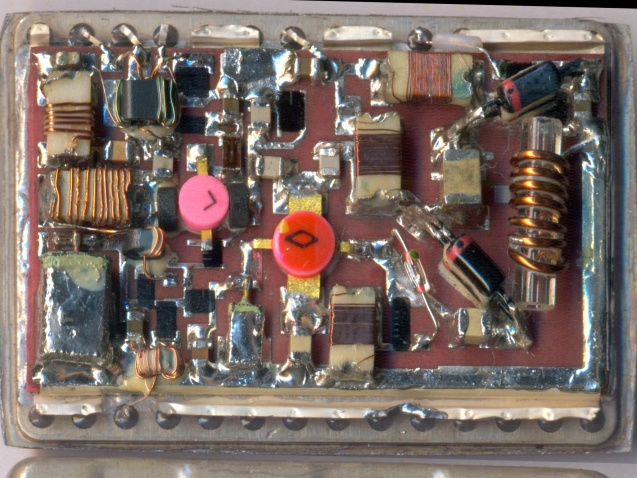

201ГС64


(фото с форума Портативное ретрорадио)

Опять же некий генератор; эта микросборка применялась в автомобильной УКВ радиостанции "Сигнал-201Б", предназначенной для организации двухсторонней радиосвязи в диапазоне 146,000-173,975 МГц.


(фото с форума Портативное ретрорадио)


(фото с форума Радиокот)

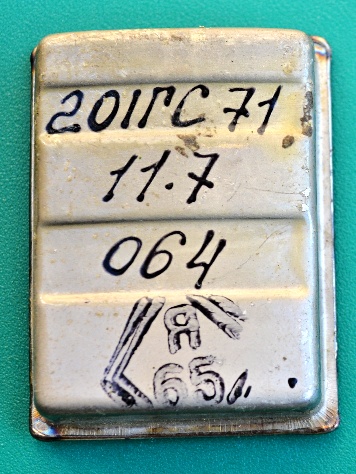

201ГС71


(фото с форума Портативное ретрорадио)

Назначение - некий блок синтезаторов от какой-то радиостанции

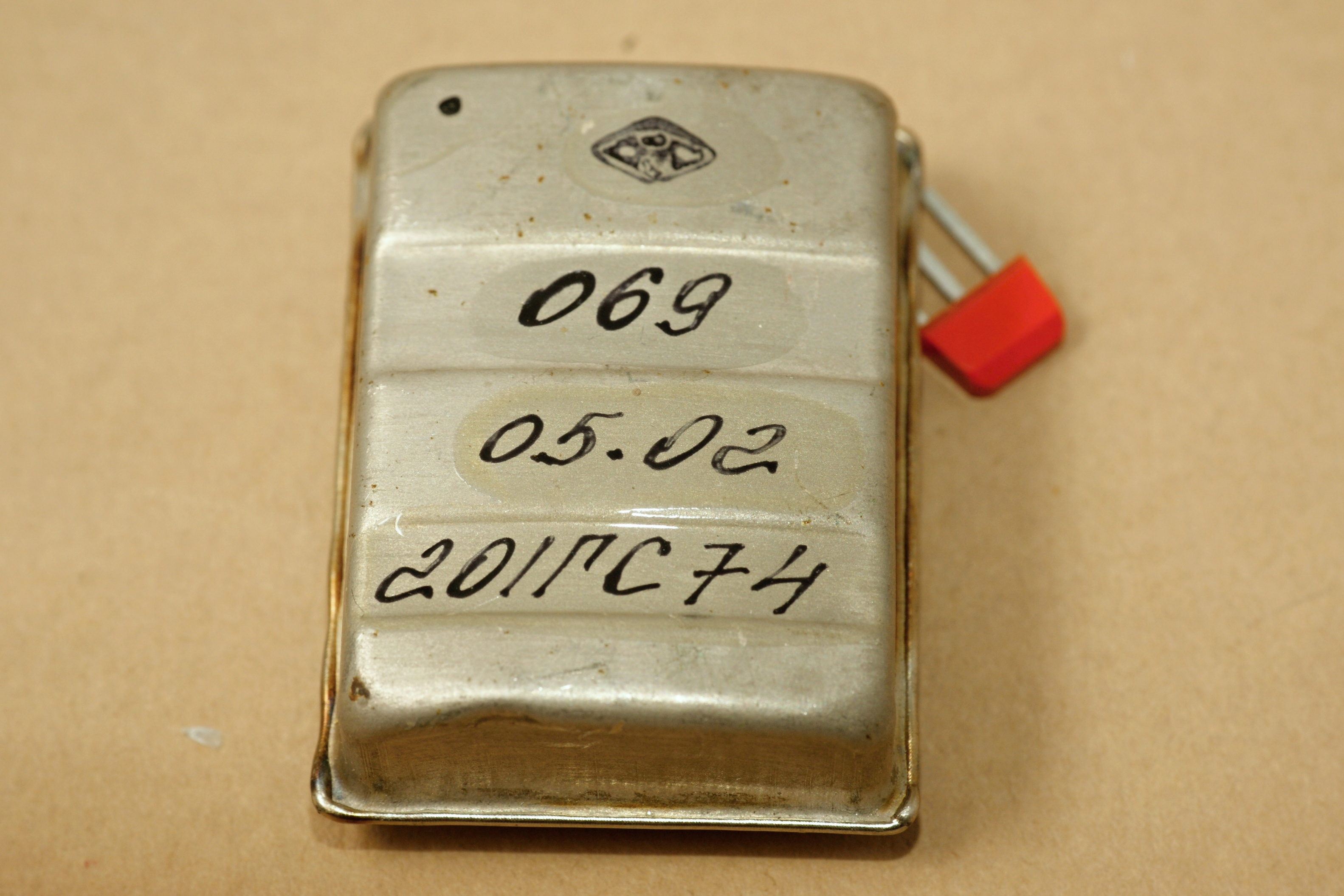

201ГС74

Некий гетеродинный возбудитель; микросборка применялась в каких-то радиостанциях, используемых на железной дороге.

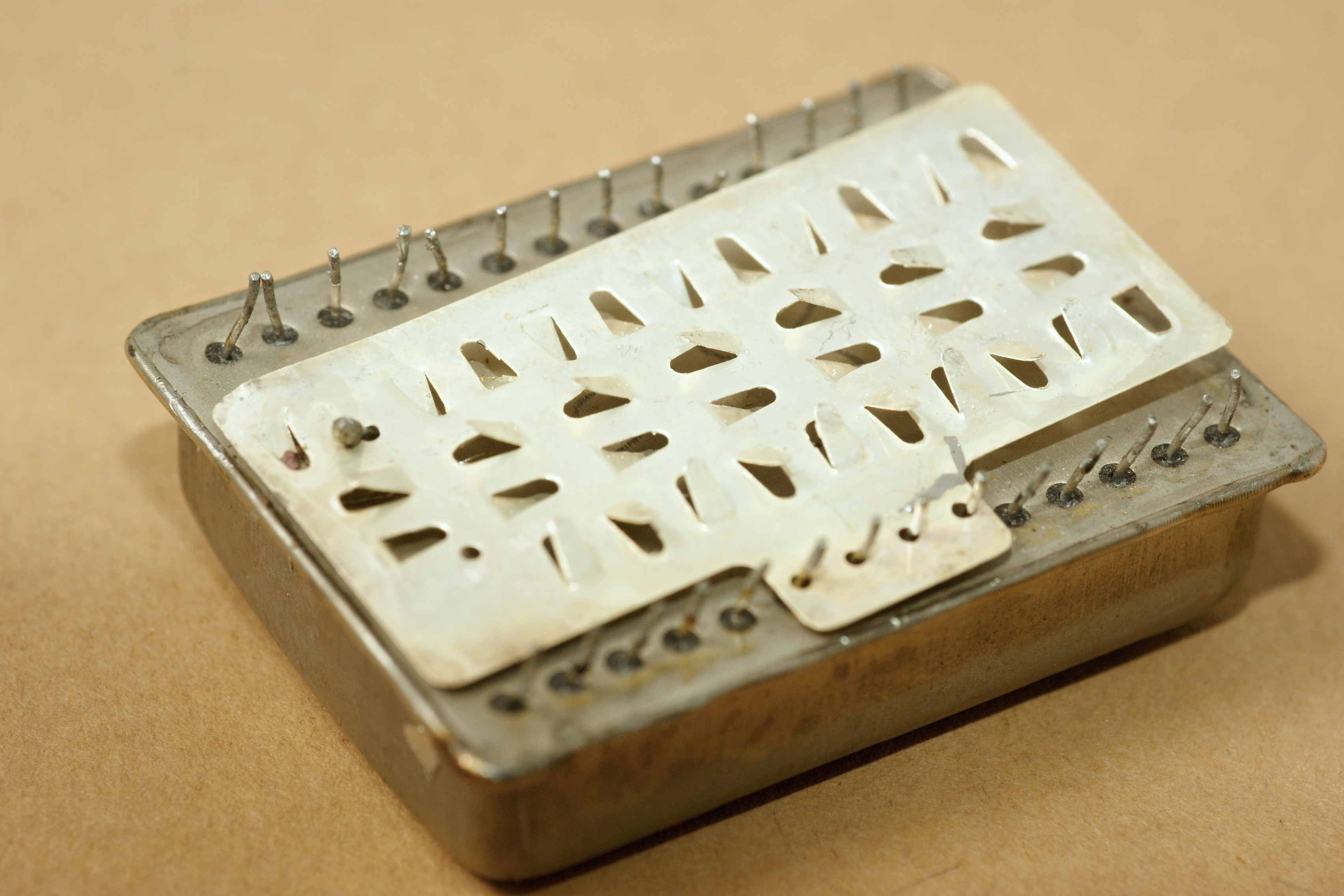

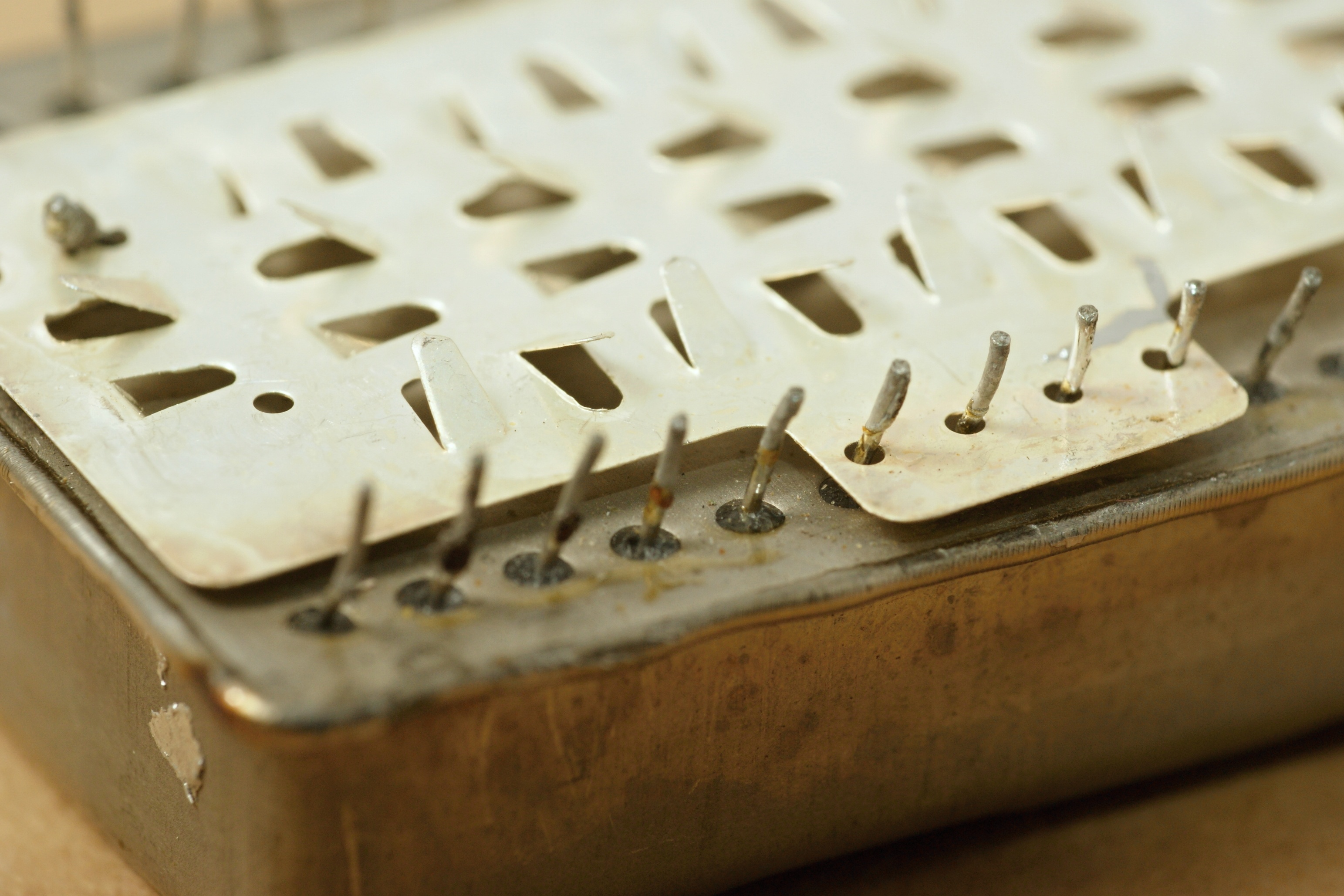

Любопытно, что на плату она монтировалась через металлическую подпруженнную прокладку с затейловой вязью :))

201ГС91


(фото с форума Портативное ретрорадио)

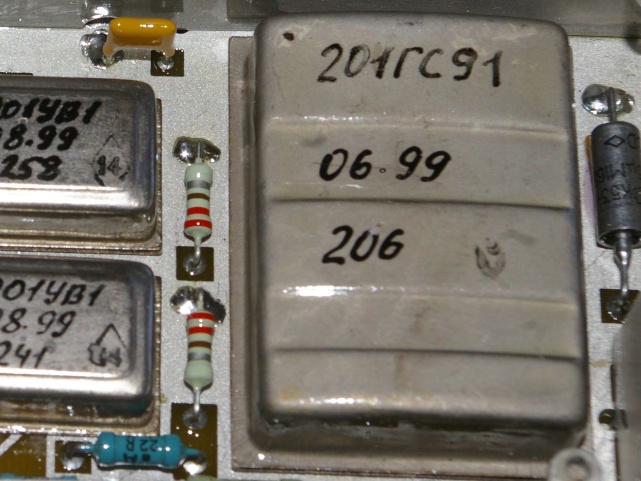

Назначение - генератор, управляемый напряжением.

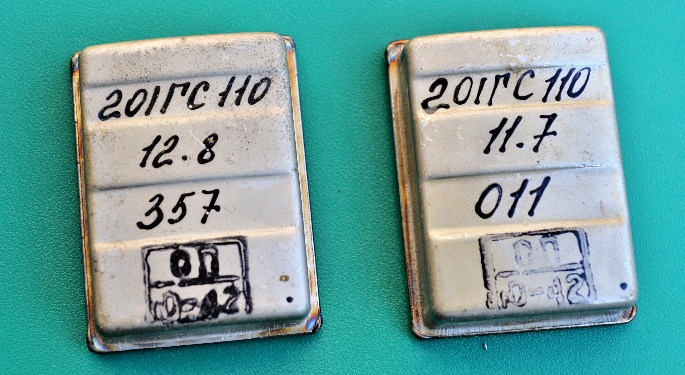

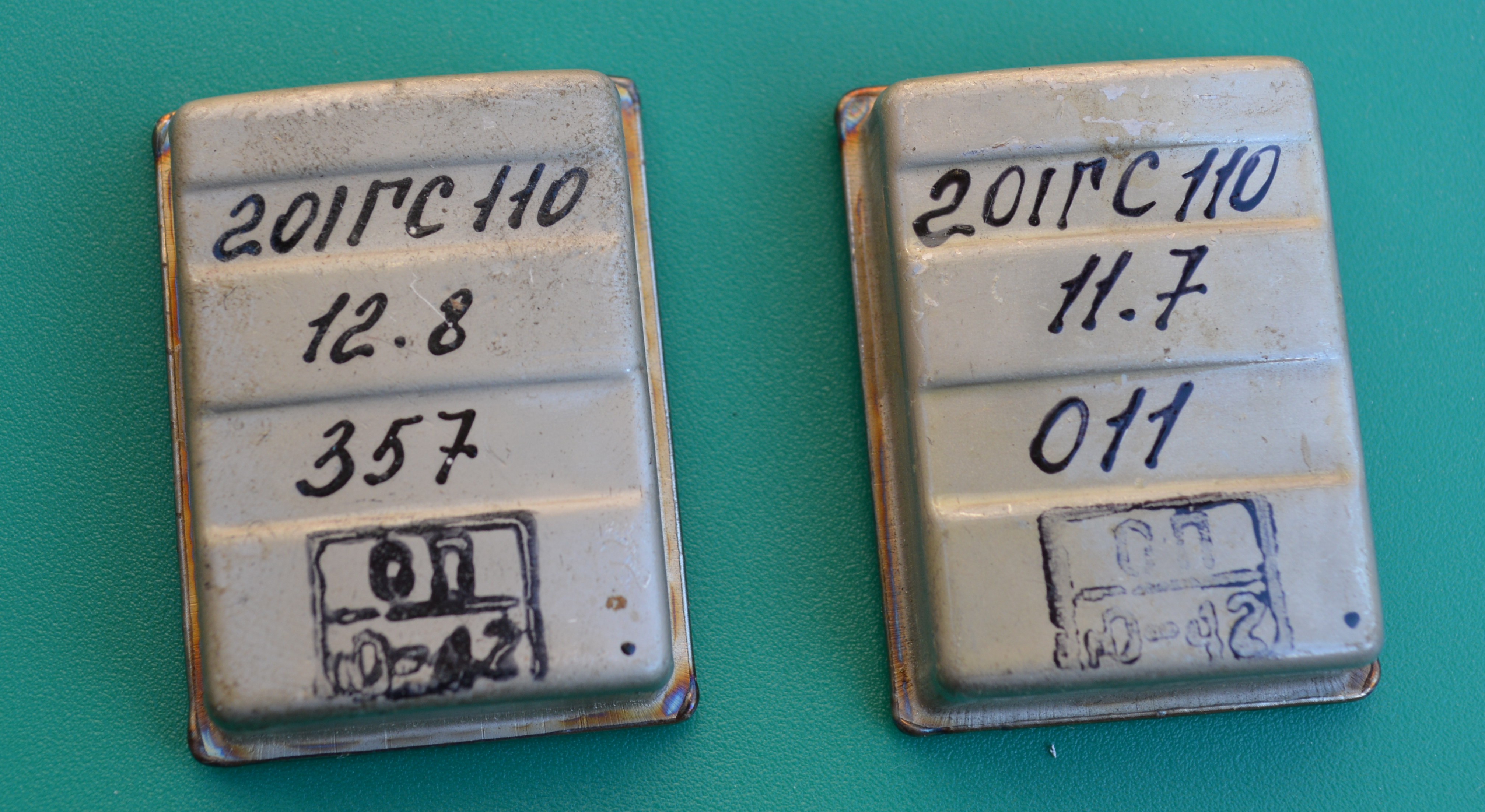

201ГС110


(фото с форума Портативное ретрорадио)

Генератор; применялась в каких-то радиостанциях, подробностей пока нет.

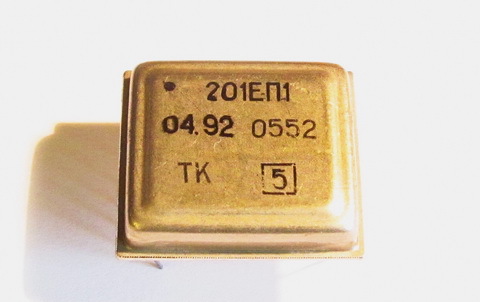

201ЕП1


(фото с форума Портативное ретрорадио)

Назначение неизвестно, явно нечто для систем электропитания.

Собственно, я даже не уверен, что микросборка относится к этой, "новосибирской" серии...

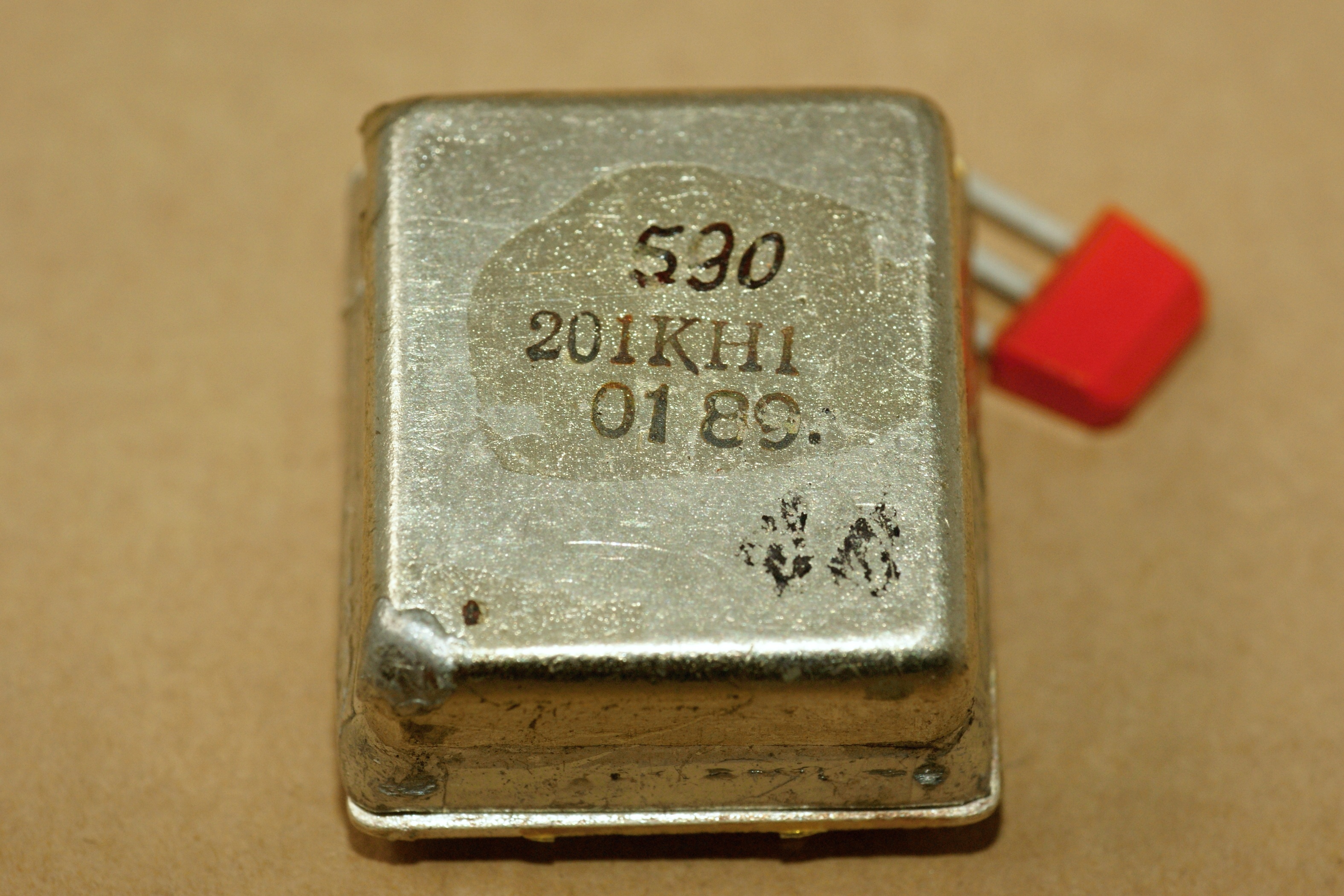

201КН1

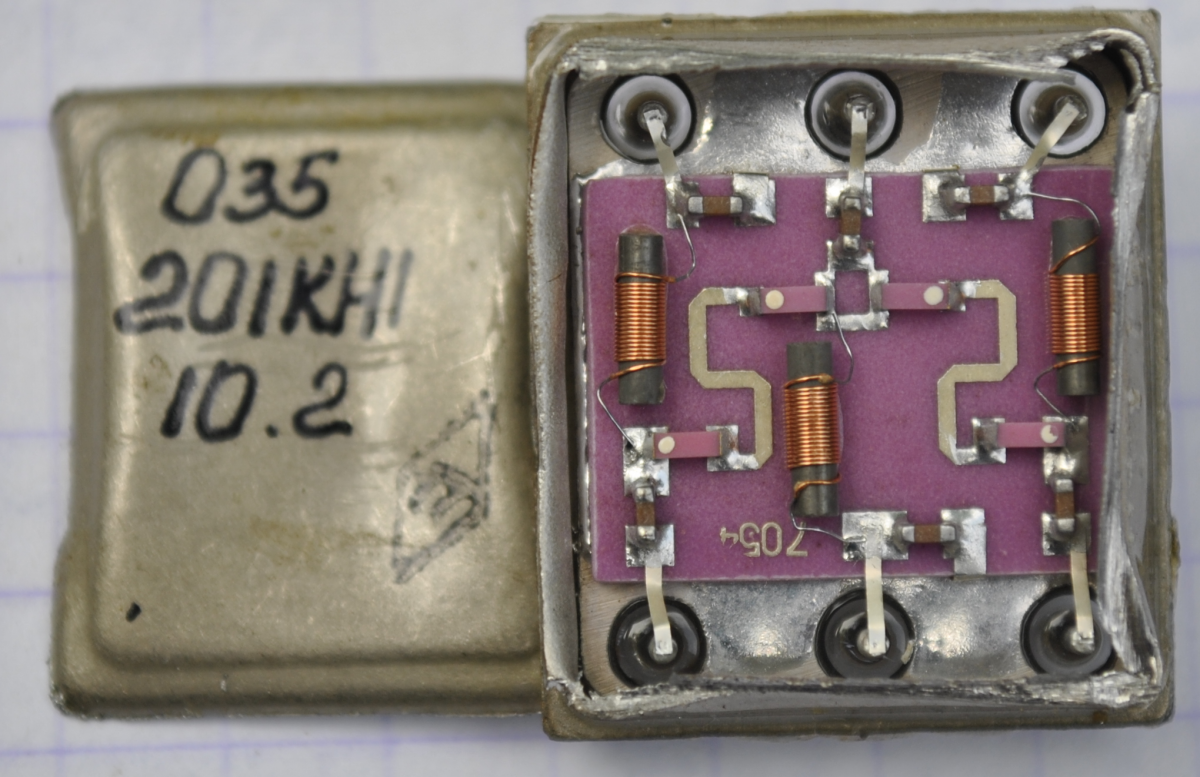

Некий коммутатор ВЧ-сигнала для радиостанций.


(фото с Форума радиодеталей)

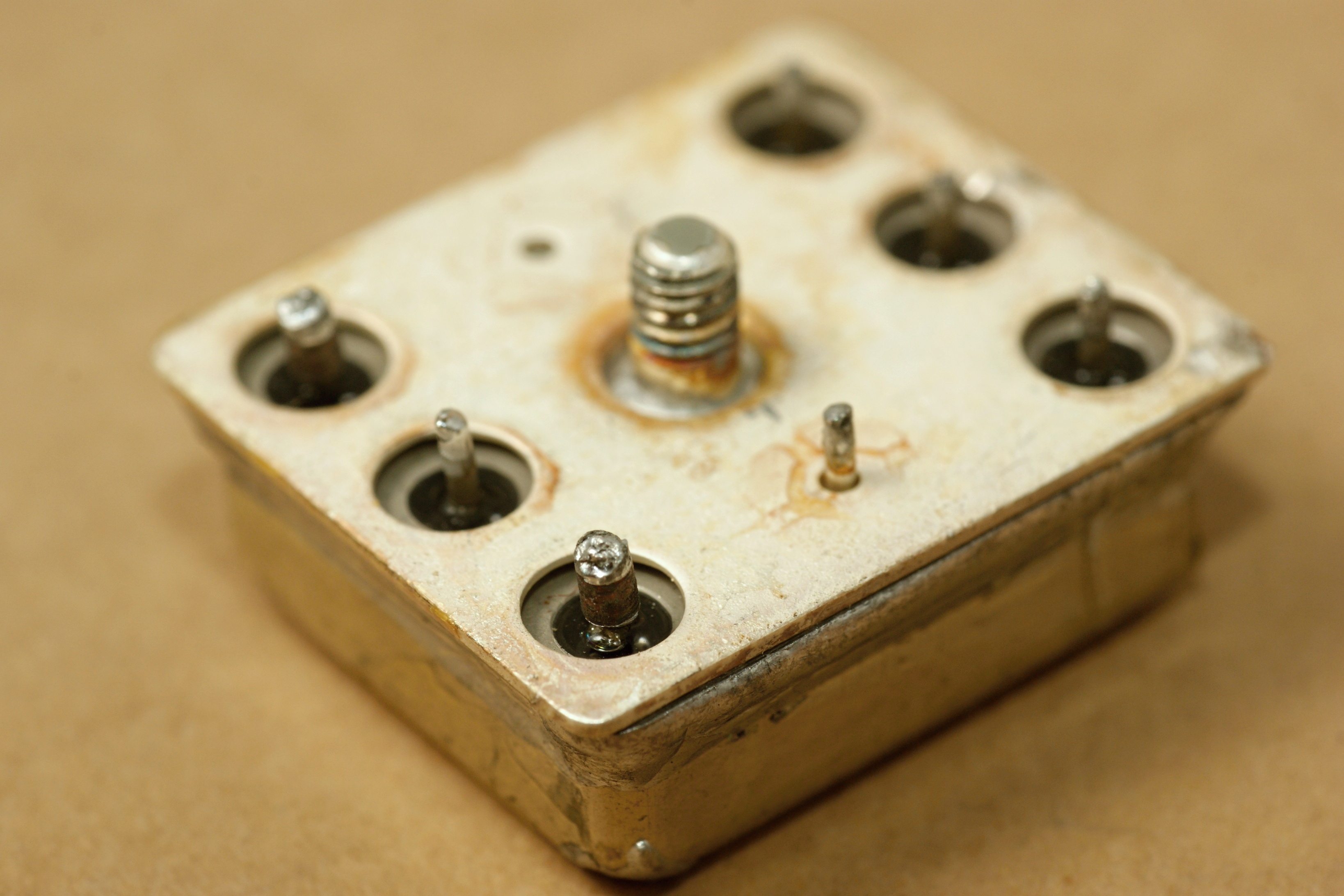

Выводы корпуса сделаны не совсем обычно для микросборок, к тому же на плату она устанавливается через специальную металлическую пластину:

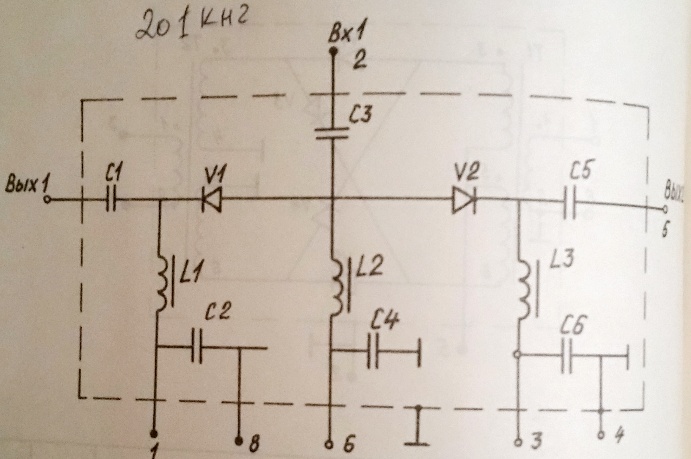

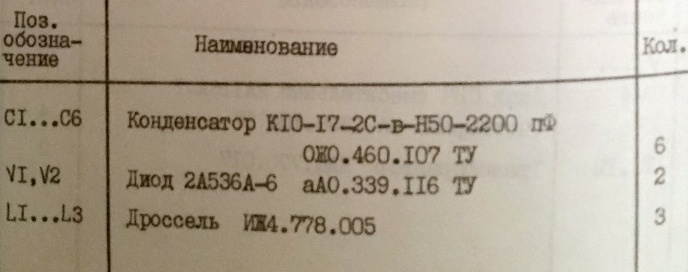

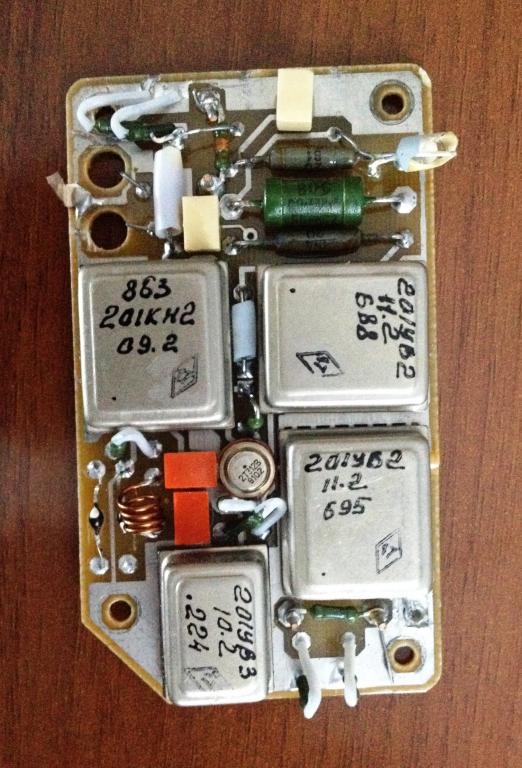

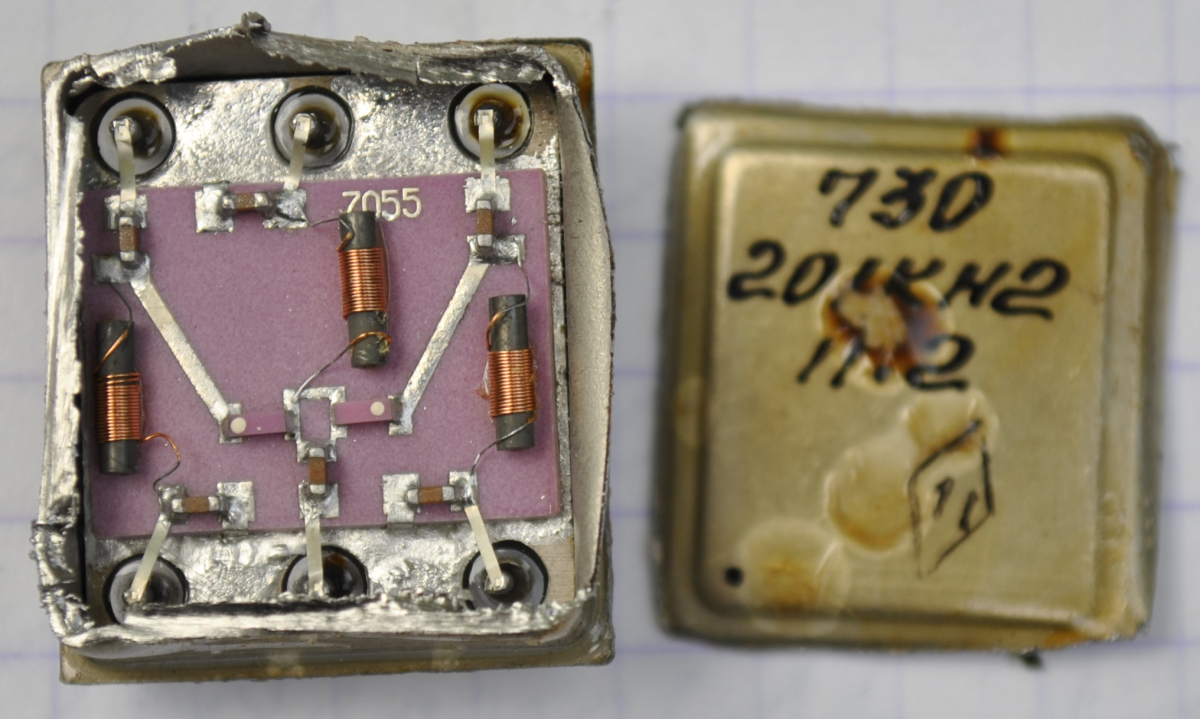

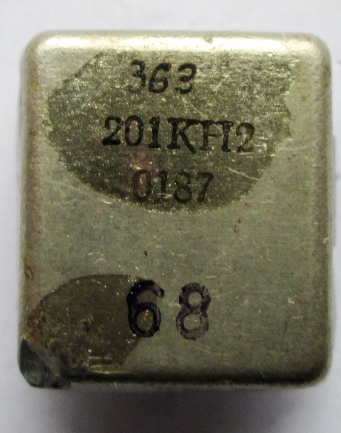

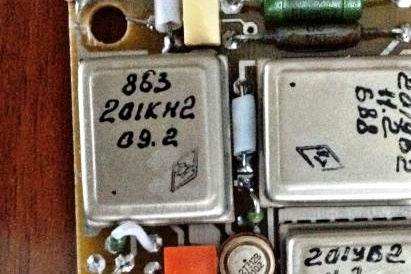

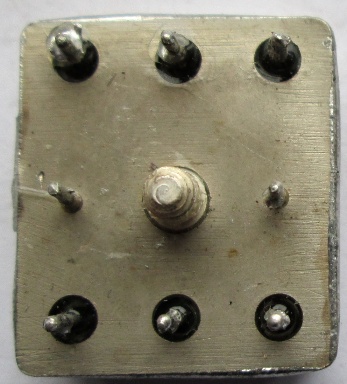

201КН2, 201КН2М


(фото с форума "Портативного ретрорадио")

(фото с форума "Портативного ретрорадио")

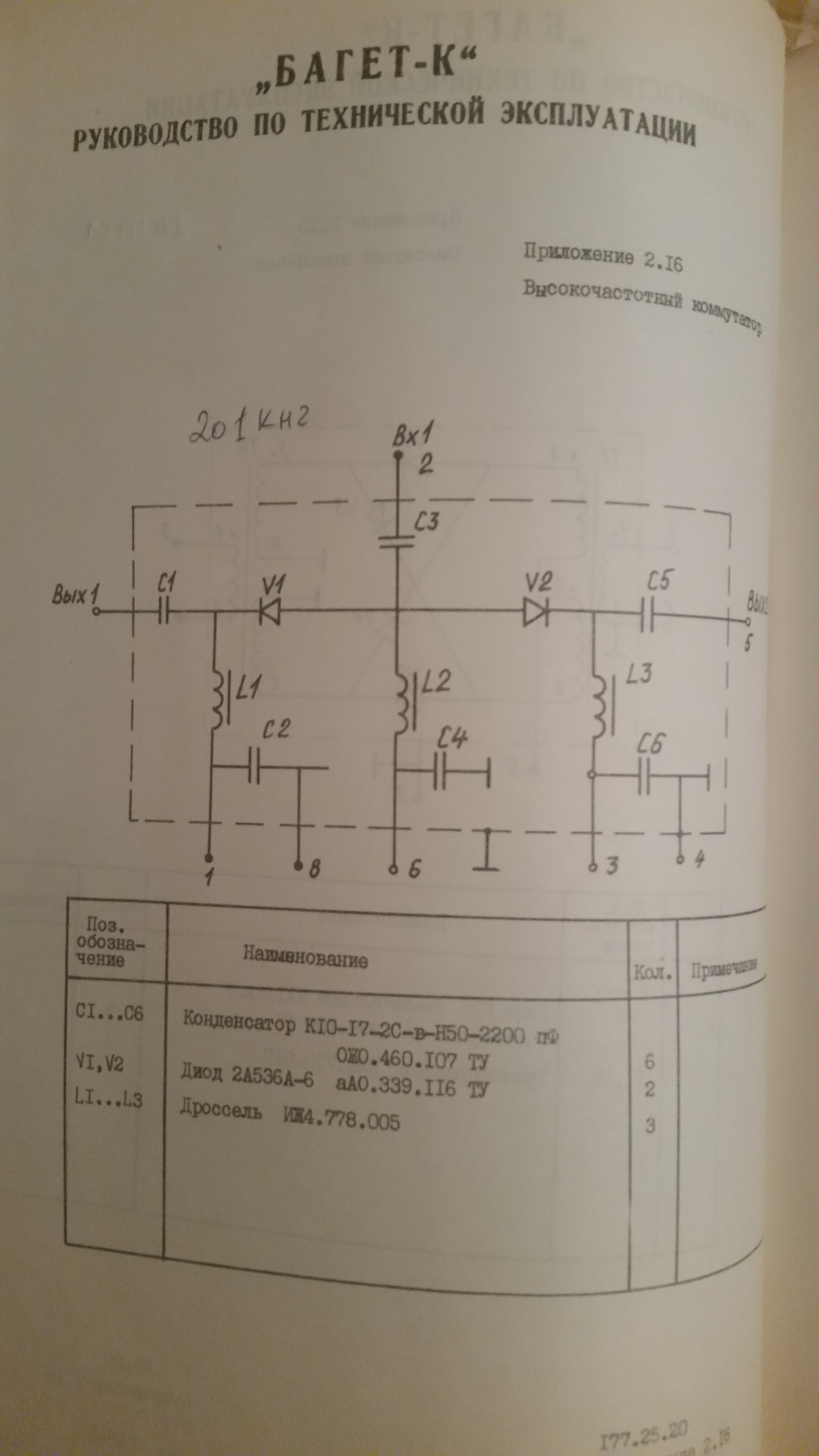

Назначение - какой-то ВЧ-коммутатор для радиостанций (к примеру, "Полет-1" или "Багет-К").


(фото с Форума радиодеталей)


(фото с аукциона Molotok.ru)

(фото из альбома celtic)

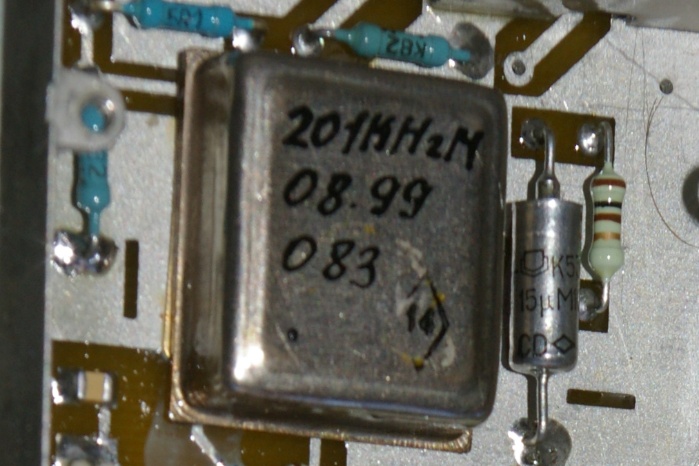

В конце 90-х появляется также и некая 201КН2М - модернизированная?


(фото с форума Портативное ретрорадио)

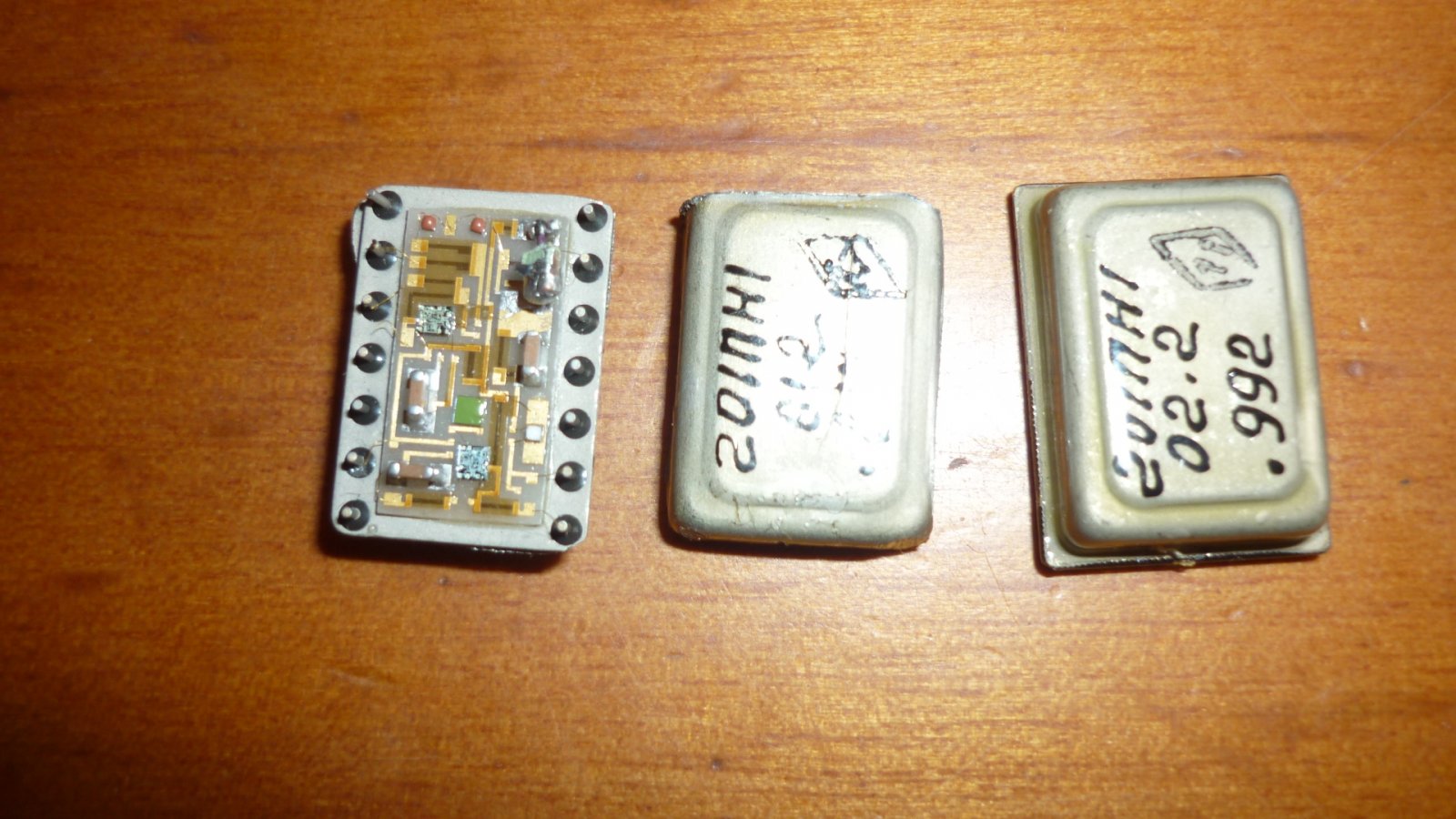

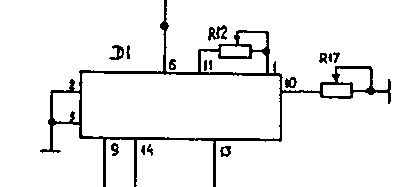

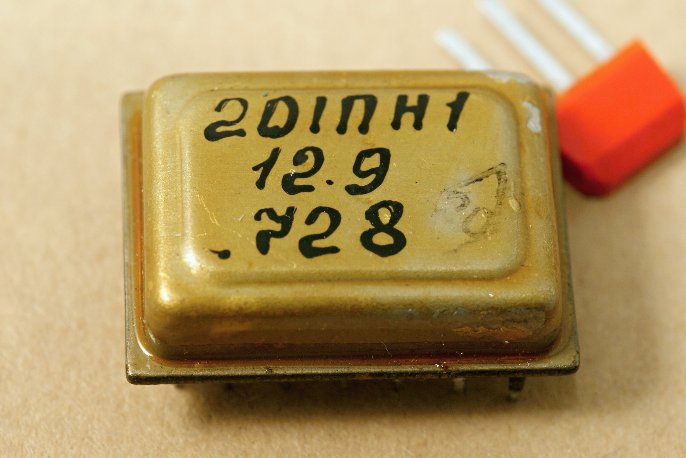

201ПН1

Преобразователь напряжения. Применялась в переносной УКВ радиостанции Р-853В1, предназначенной для организации симплексной речевой связи между землей и летательными аппаратами.


(фото с Форума радиодеталей)


(фото с форума Портативное ретрорадио)

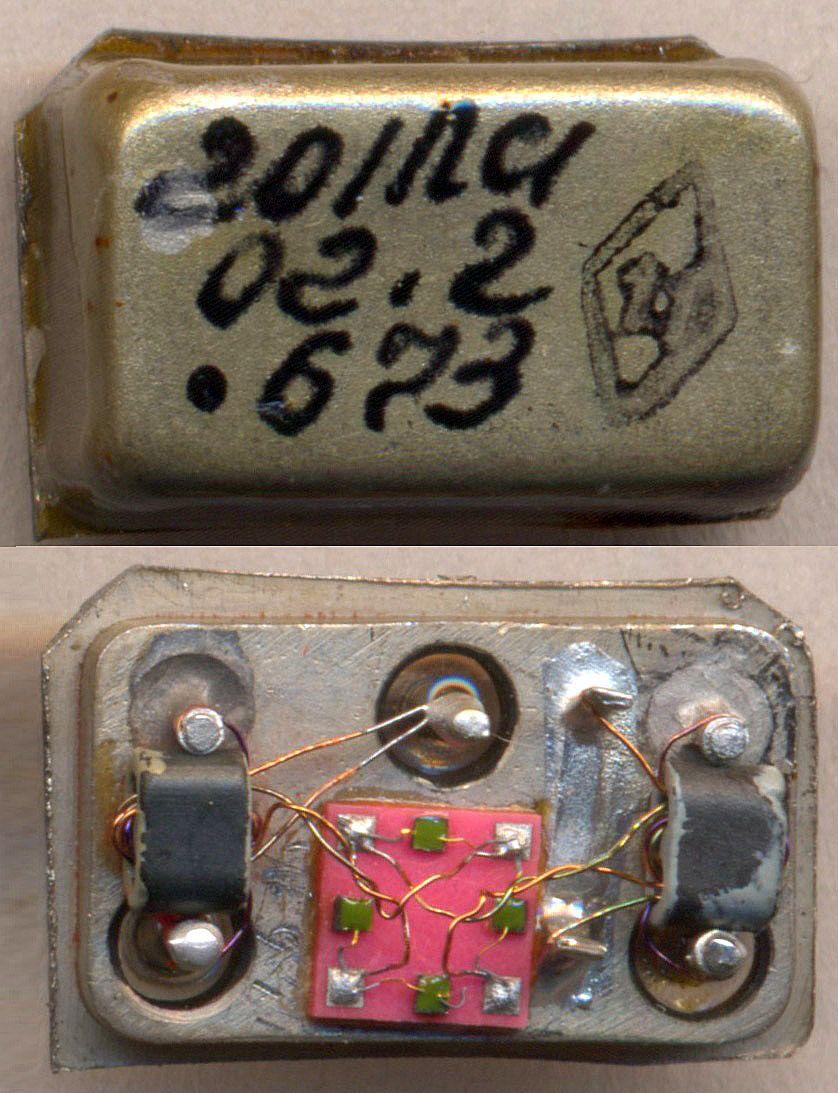

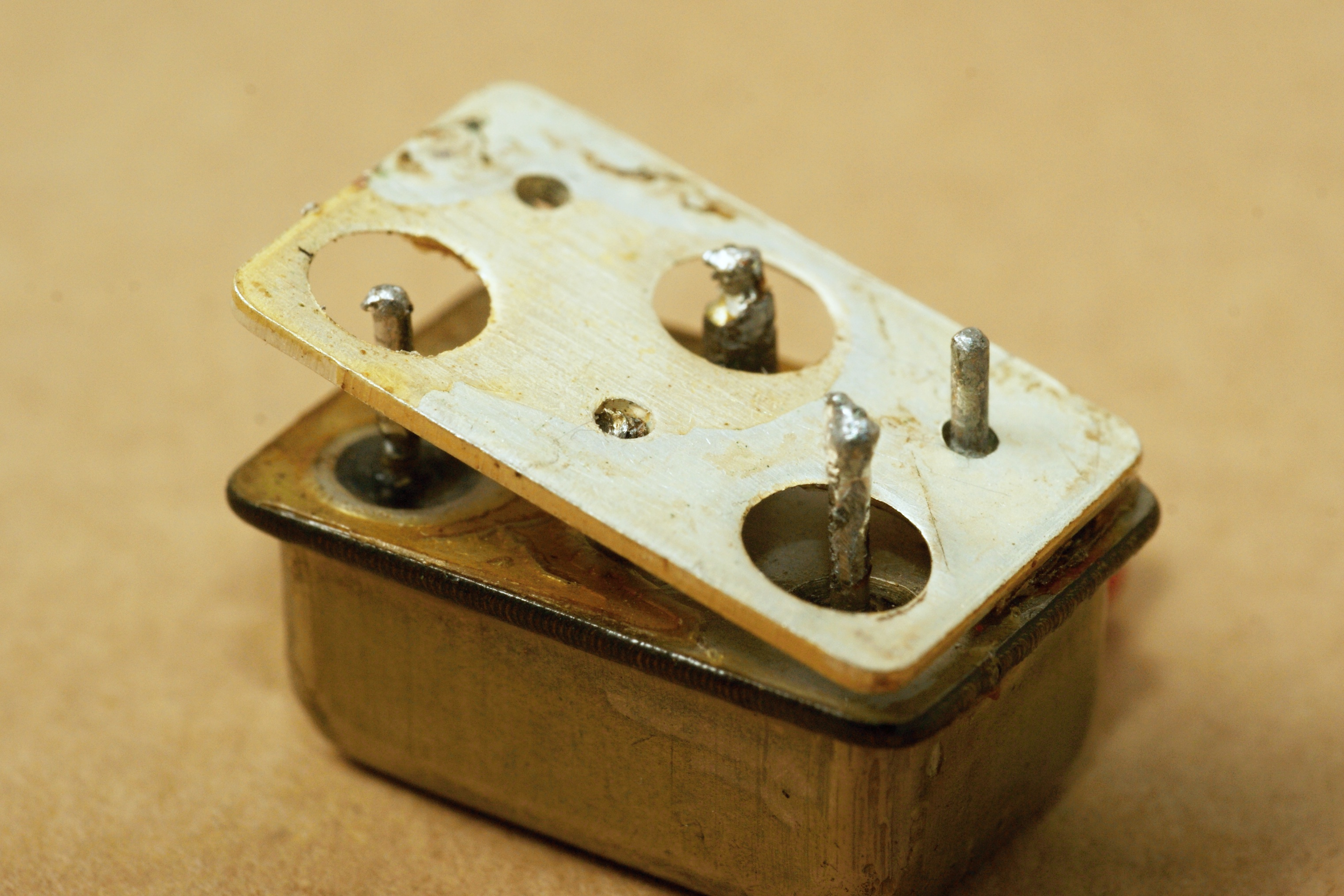

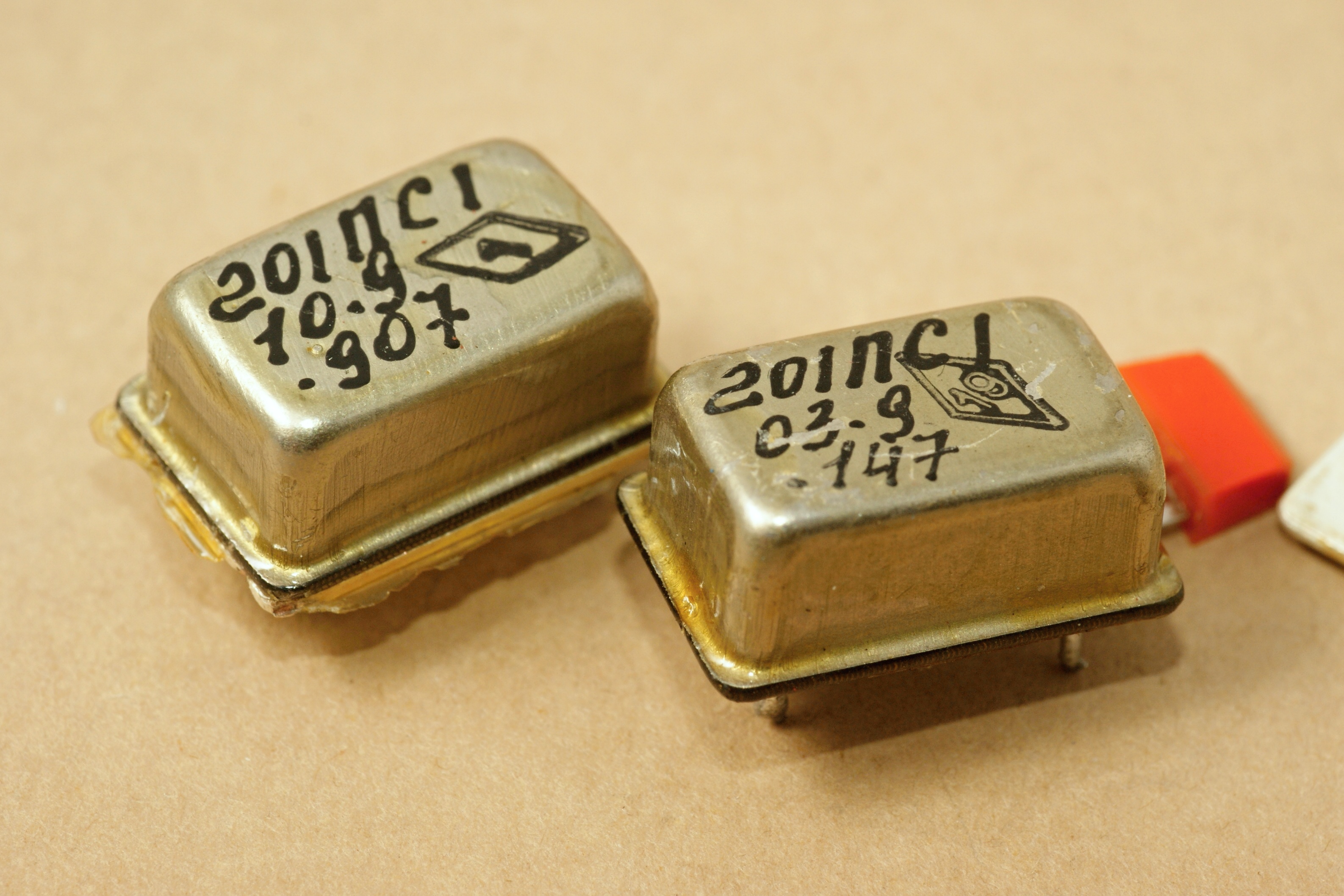

201ПС1

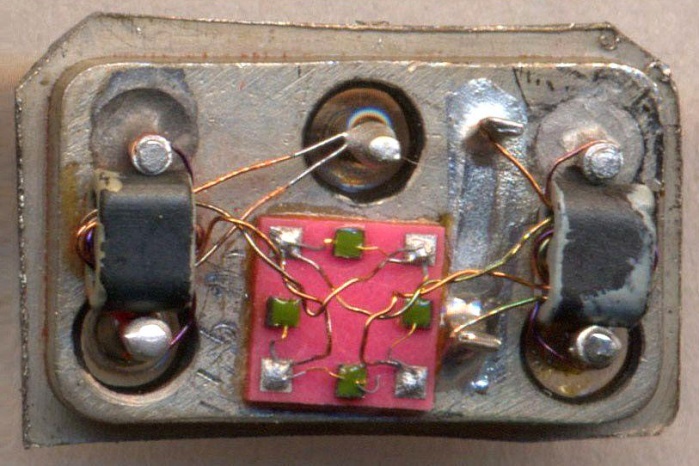

Назначение - кольцевой смеситель (ТУ ИЖ3.430.005); применялась в портативных радиостанциях.


(фото с Форума радиодеталей)

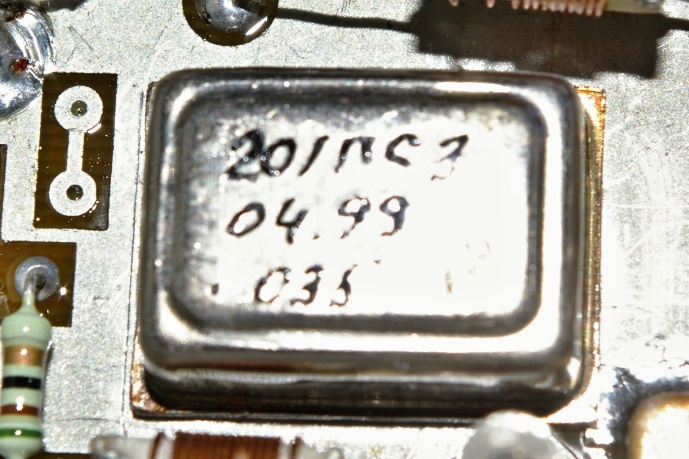

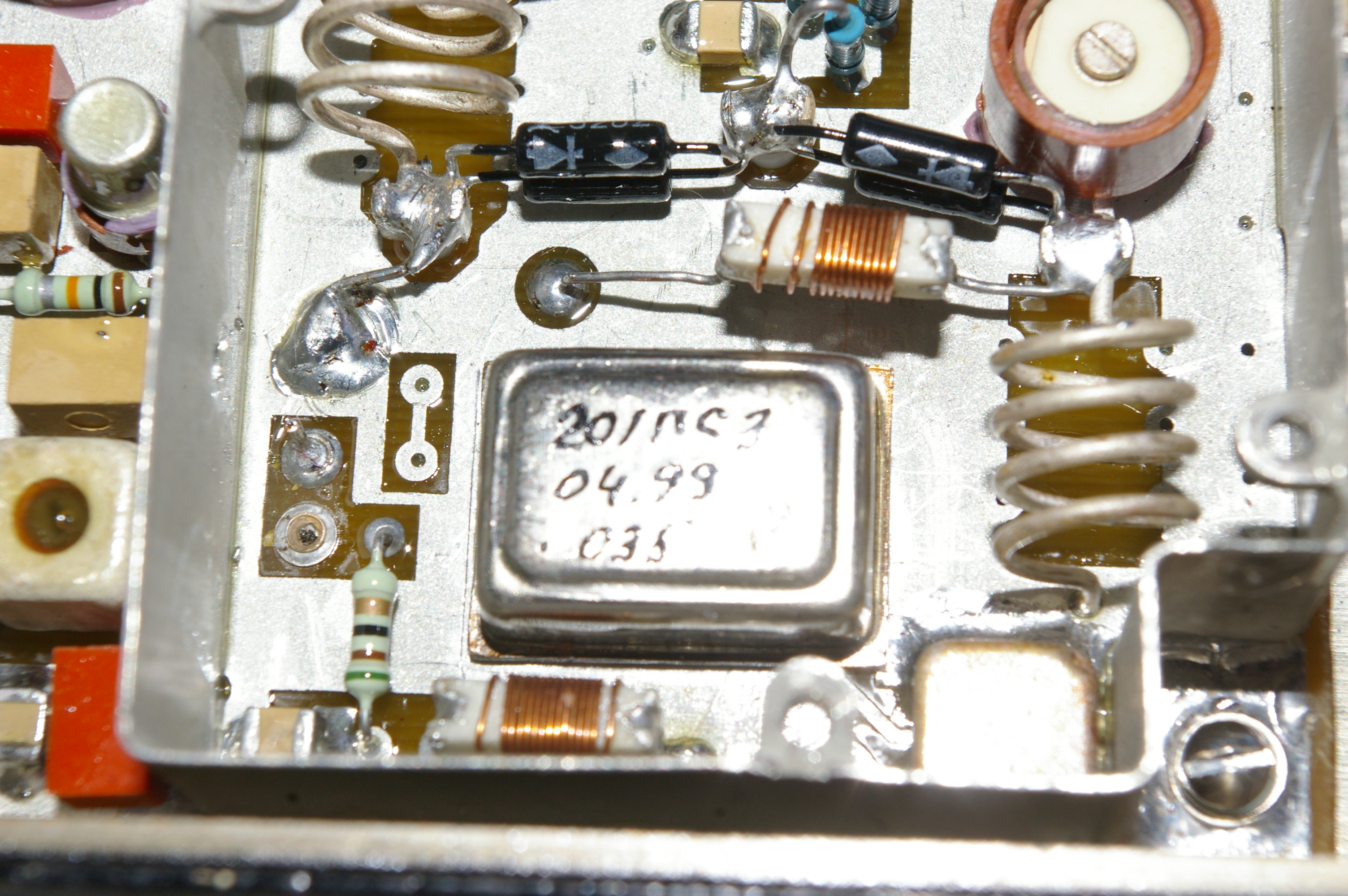

201ПС3


(фото с форума Портативное ретрорадио)

Кольцевой смеситель от какой-то радиостанции

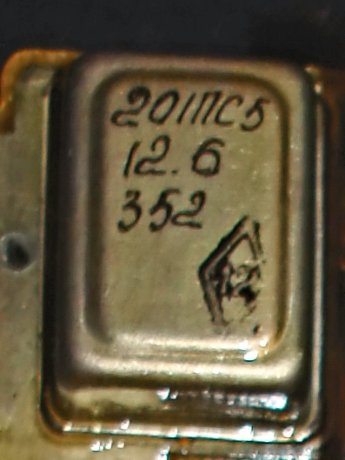

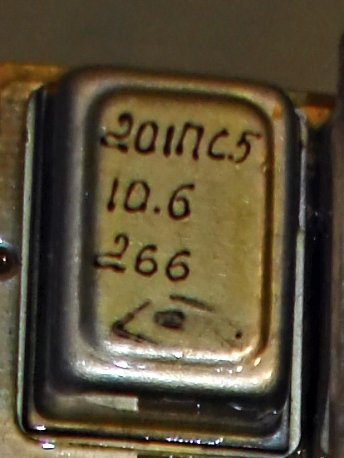

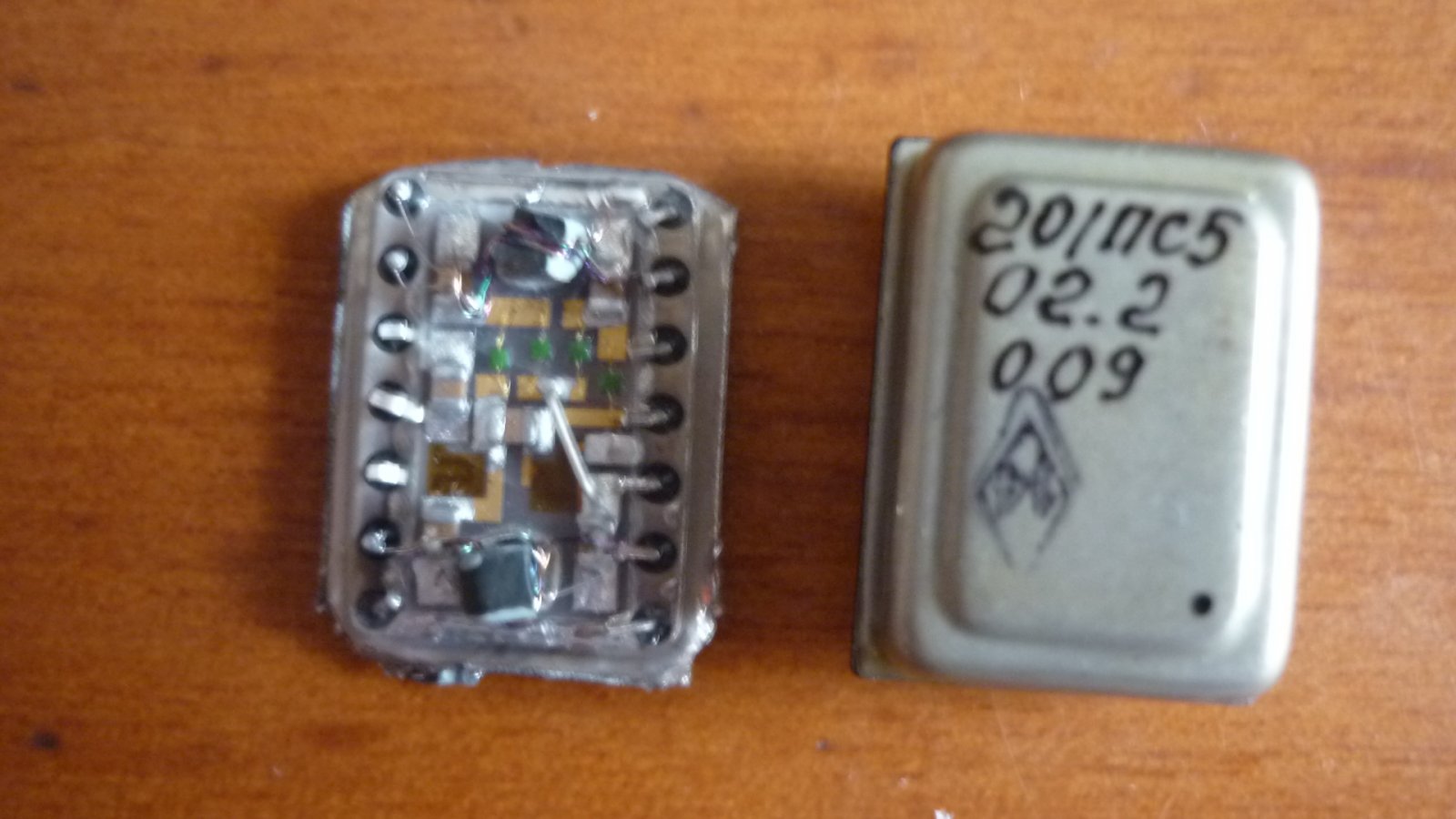

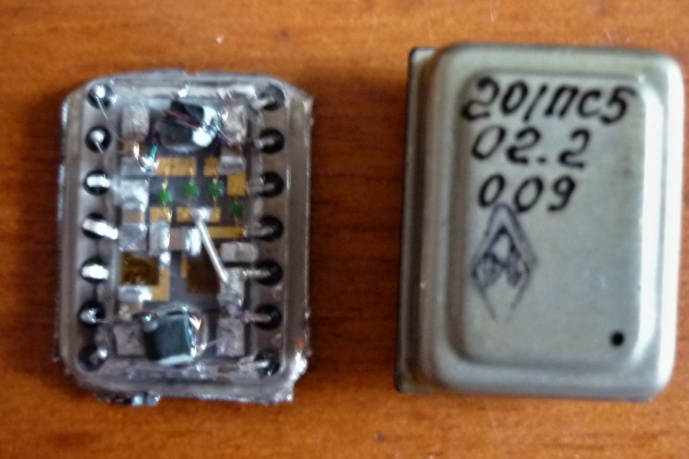

201ПС5


(фото с форума Портативное ретрорадио)

(фото с форума Портативное ретрорадио)

Смеситель диодный кольцевой; микросборка применялась в переносной УКВ радиостанции Р-853В1, предназначенной для организации симплексной речевой связи между землей и летательными аппаратами.


(фото с Форума радиодеталей)

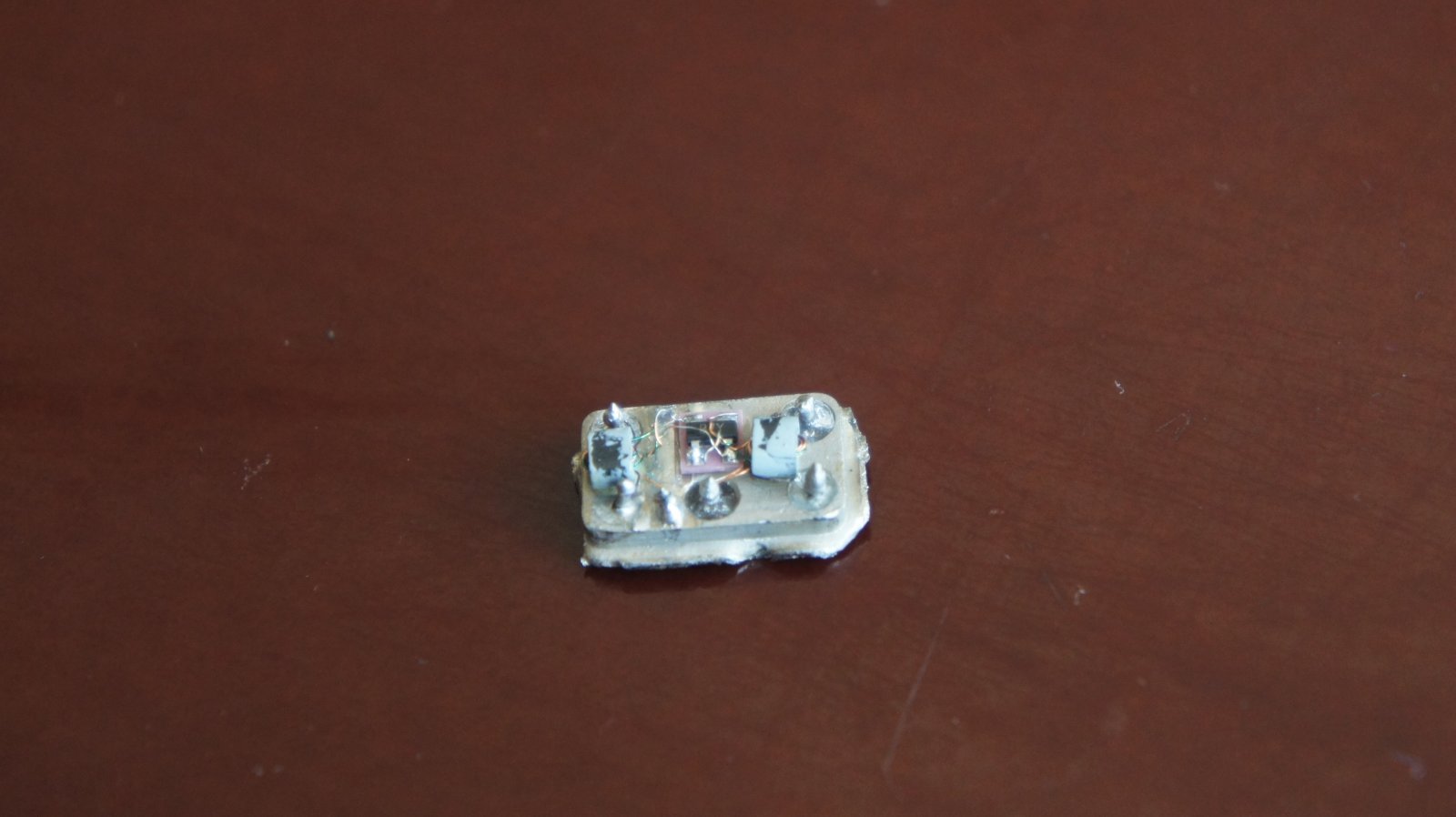

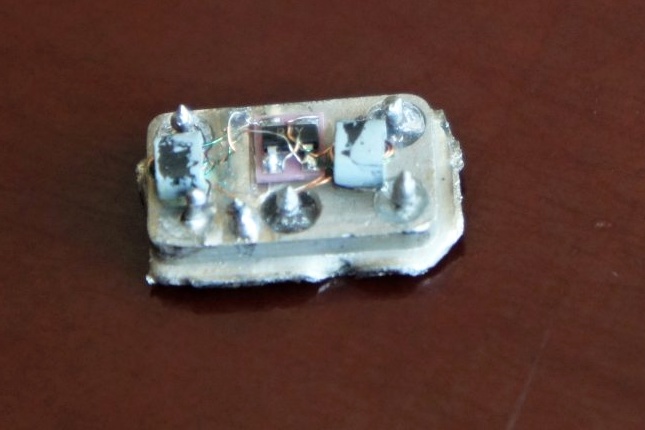

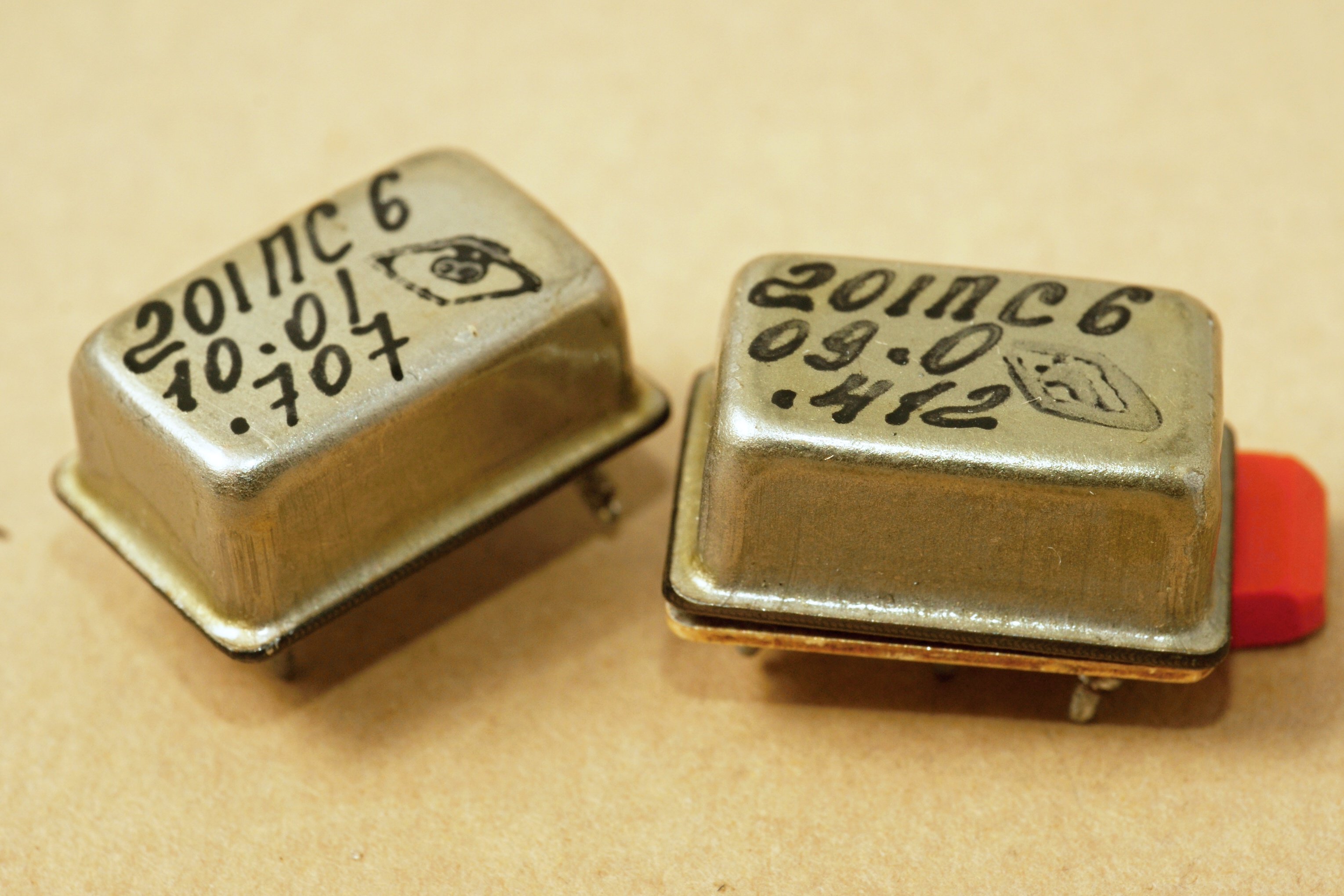

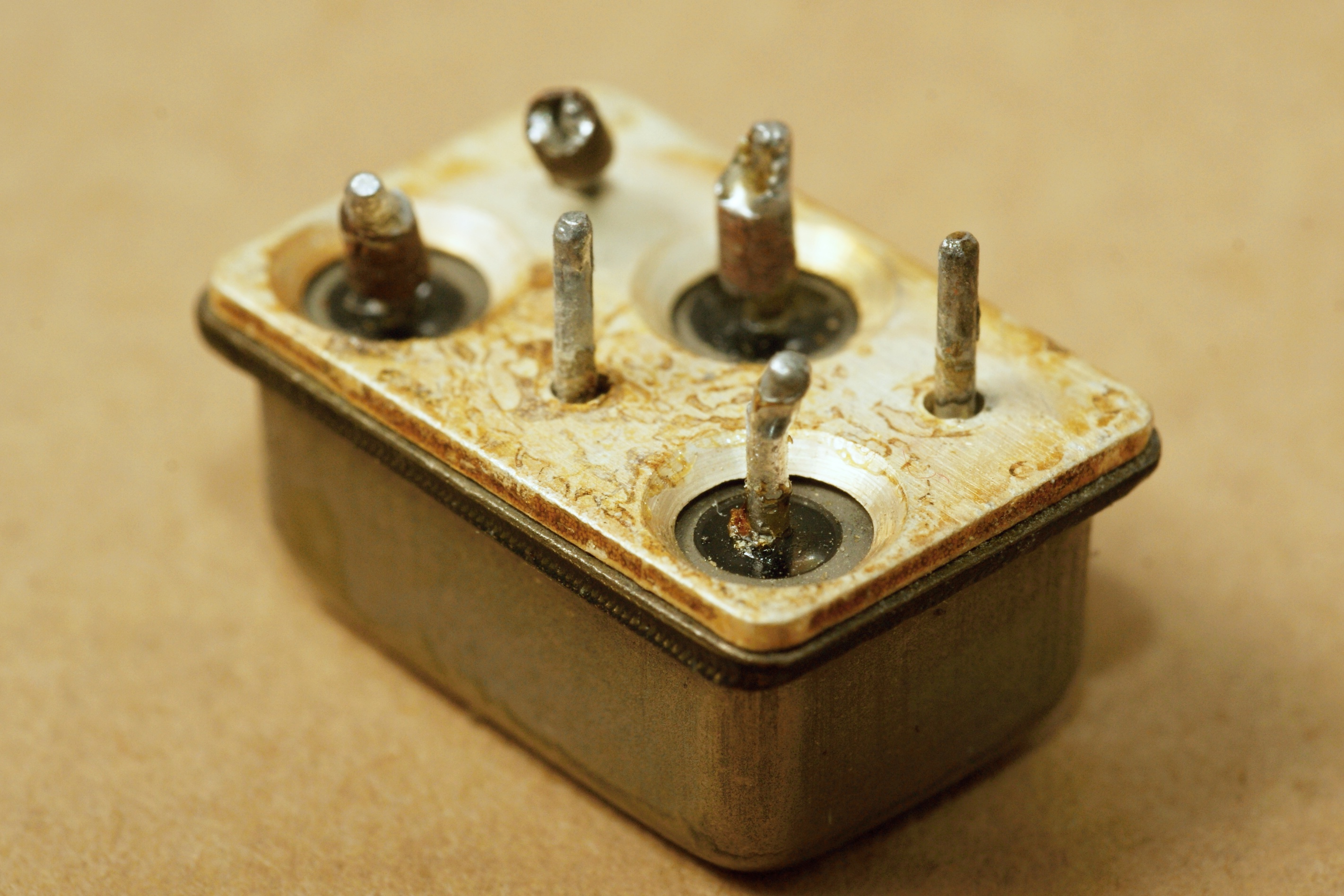

201ПС6

Некий кольцевой смеситель...


(фото с Форума радиодеталей)

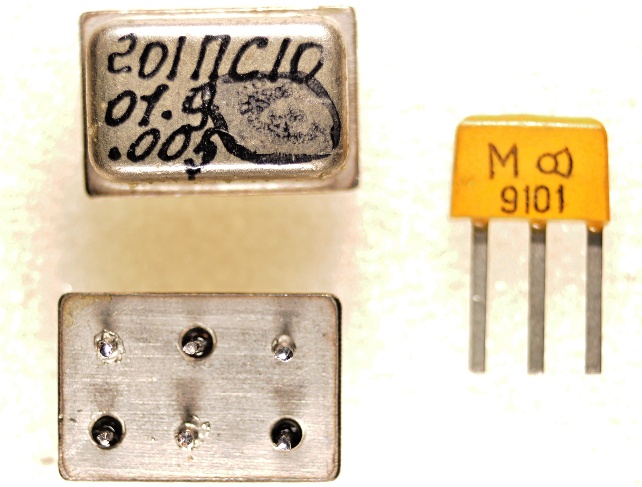

201ПС10


(фото с форума Портативное ретрорадио)

Назначение неизвестно; какой-то смеситель?

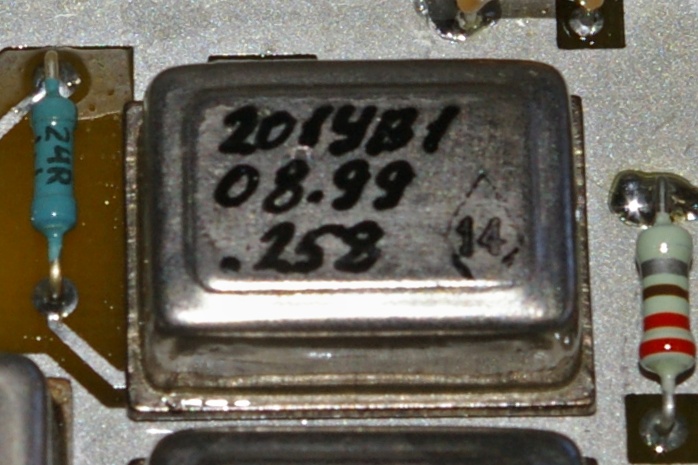

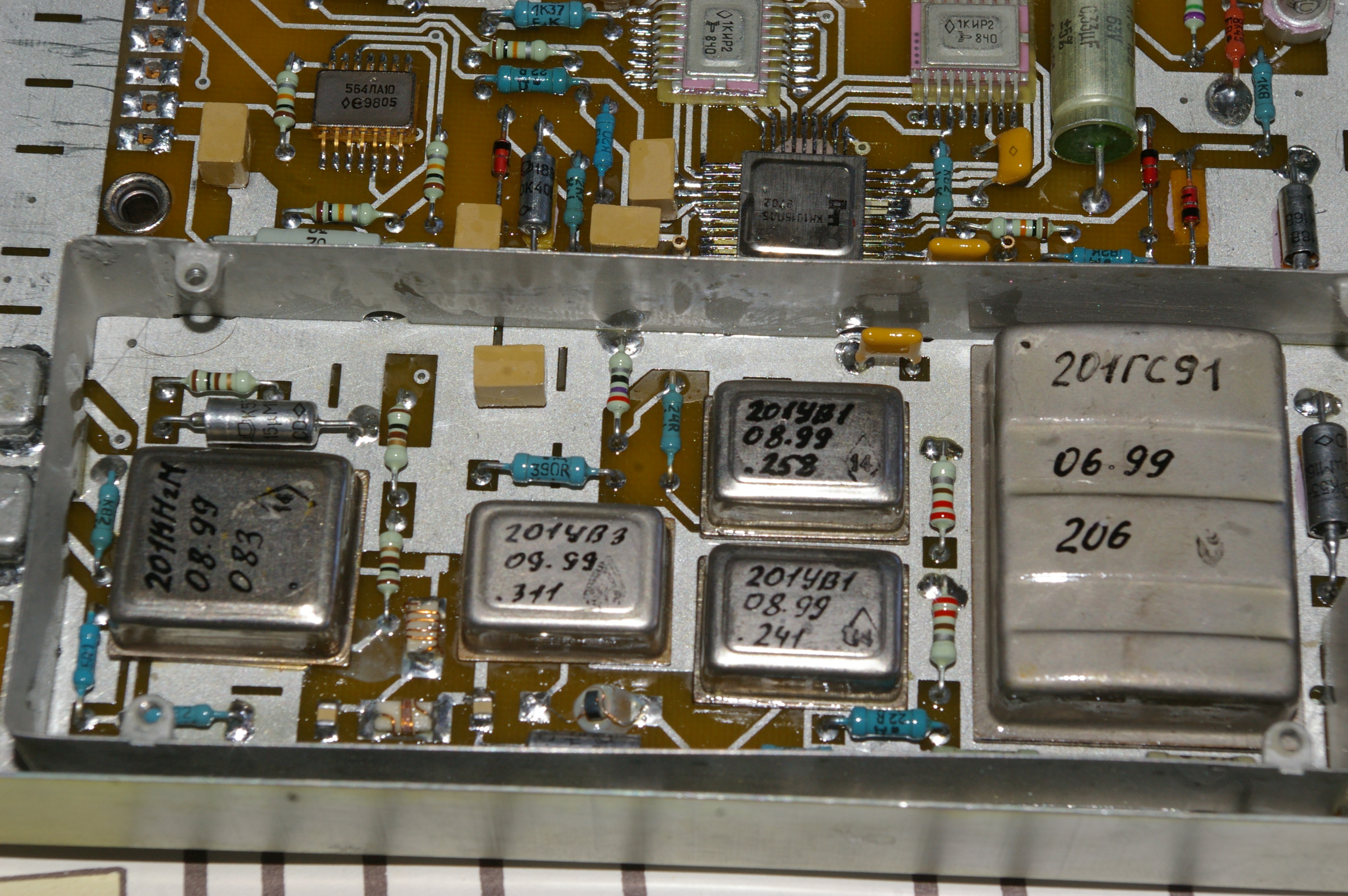

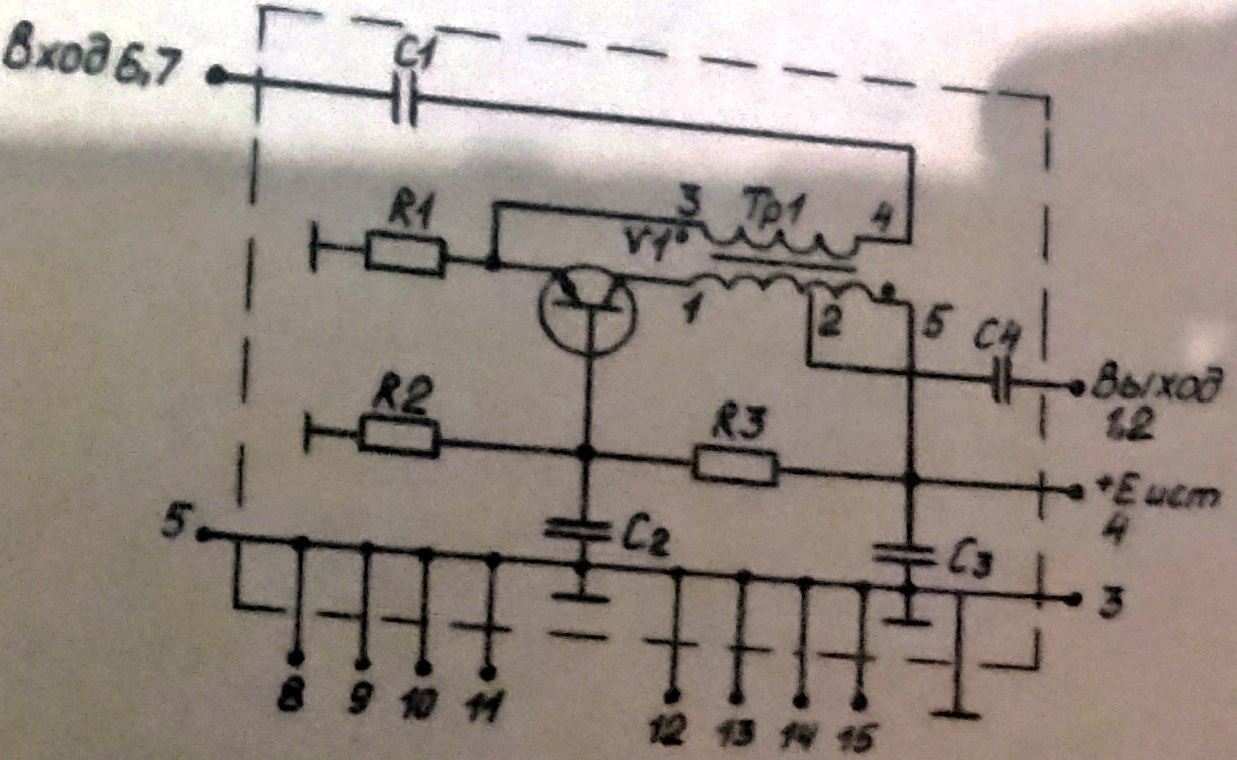

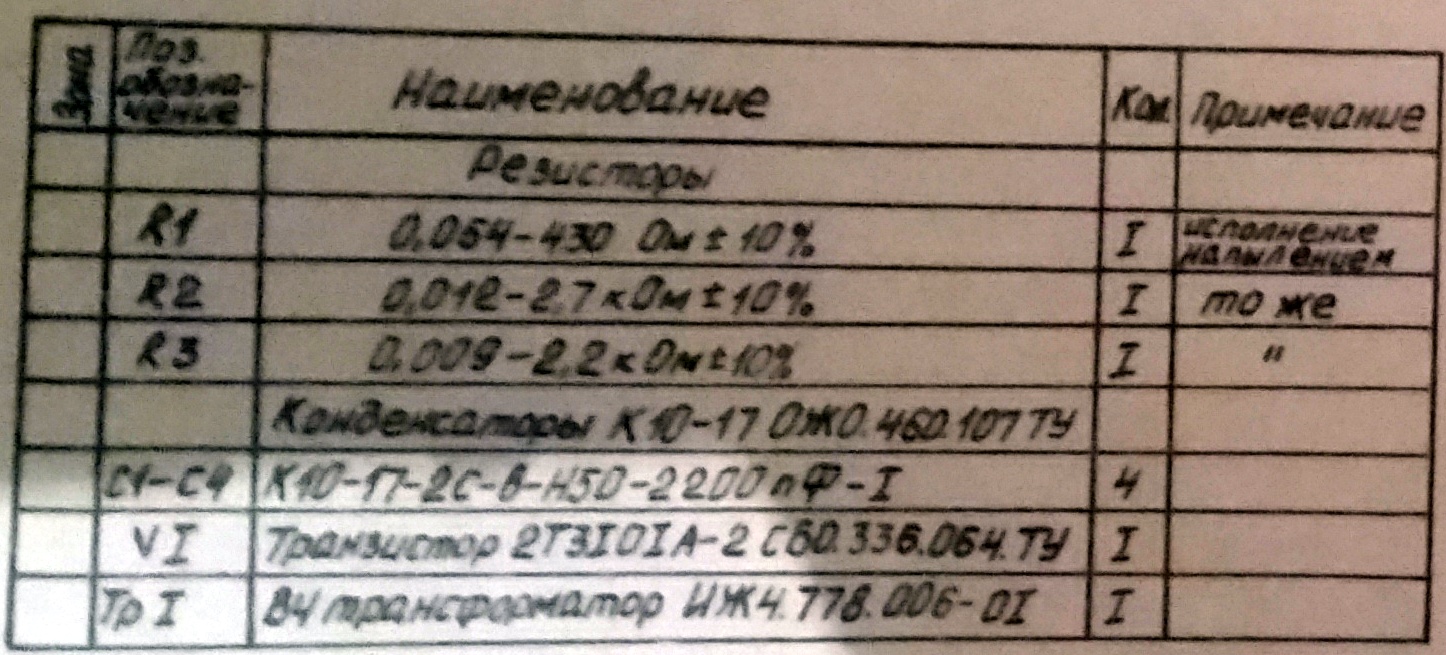

201УВ1


(фото с форума Портативное ретрорадио)

Назначение - какой-то широкополосный УВЧ.

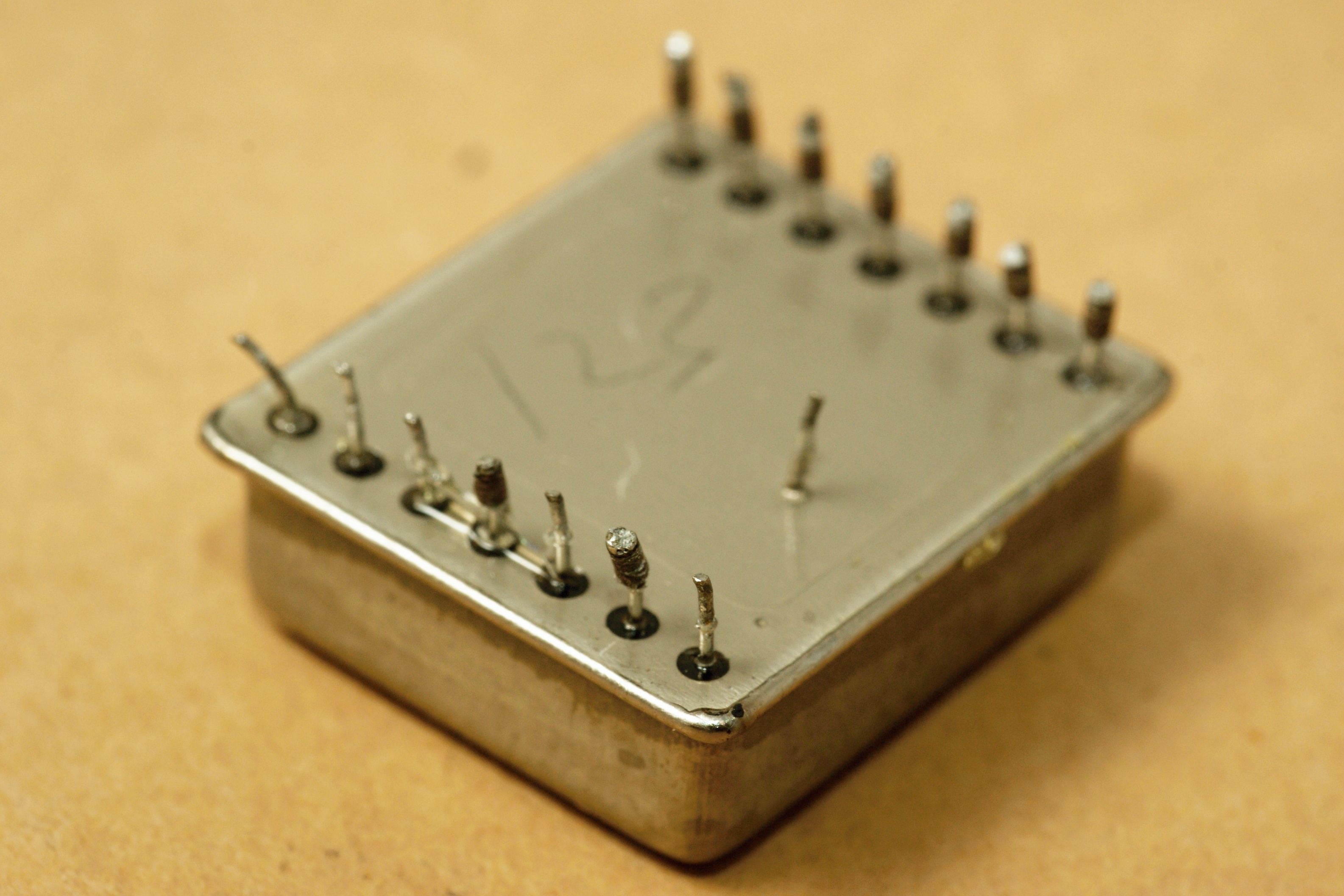

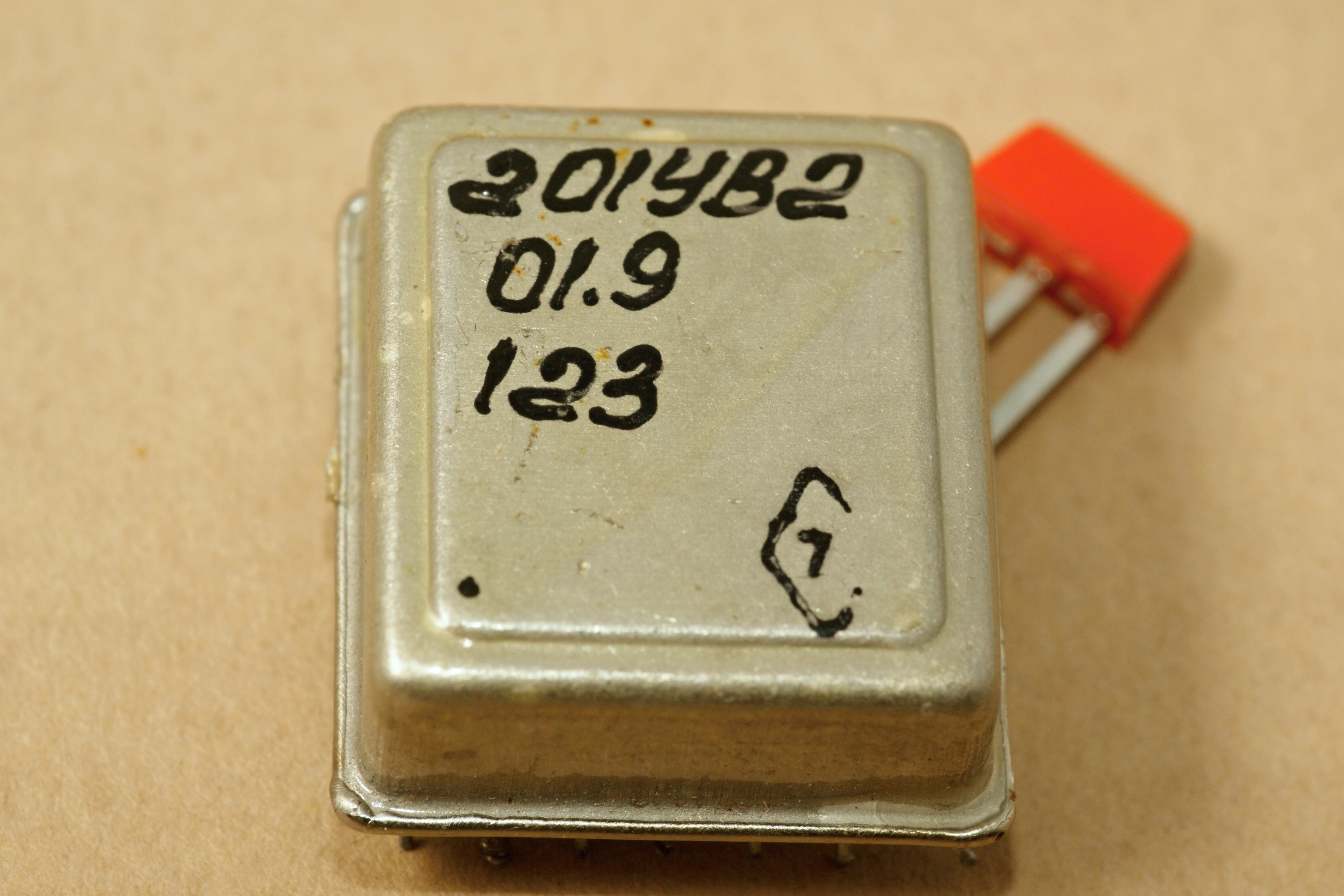

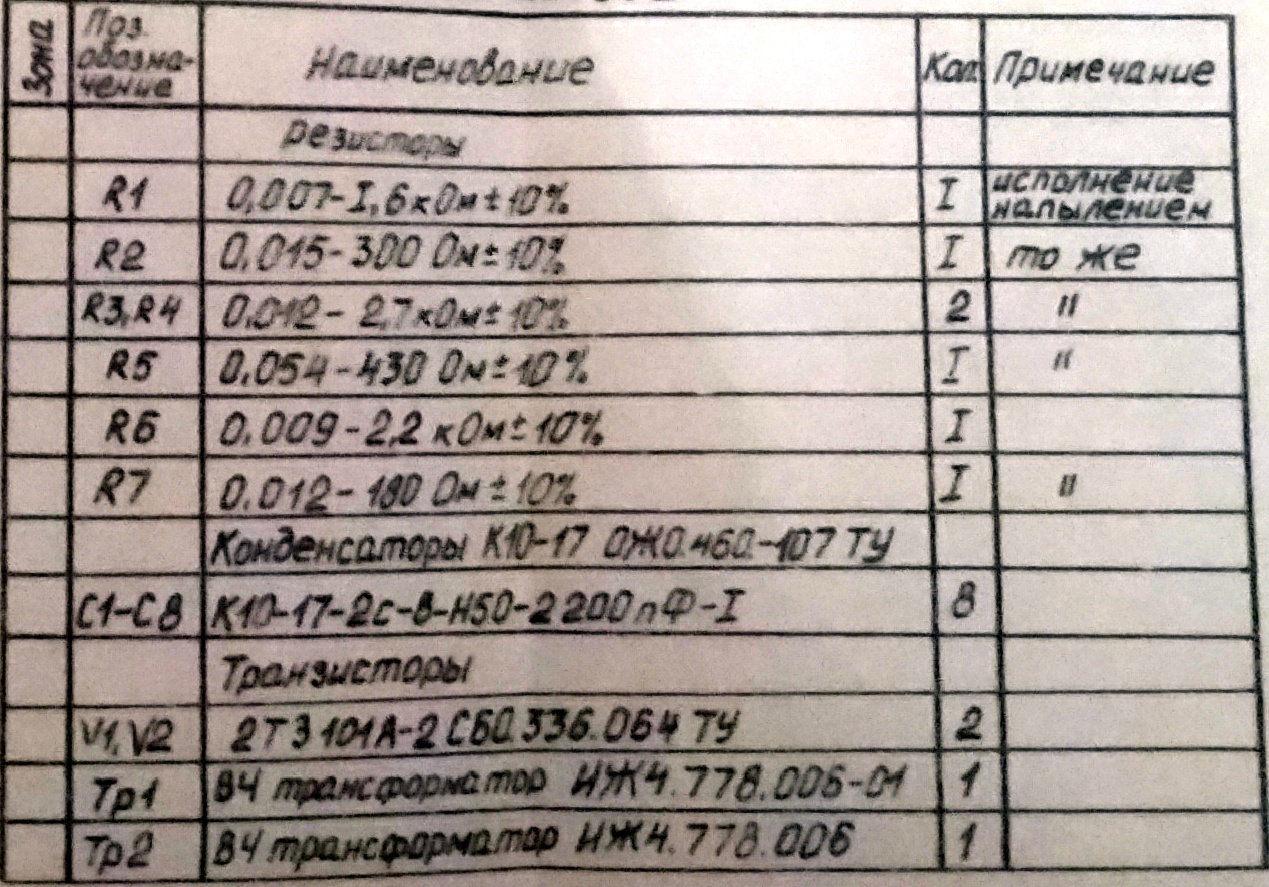

201УВ2

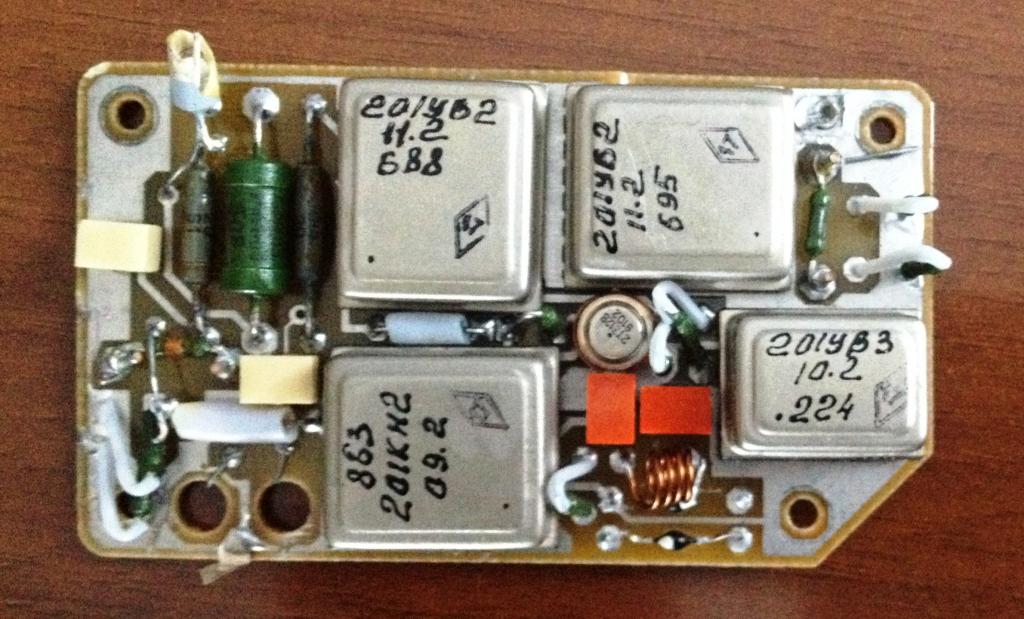

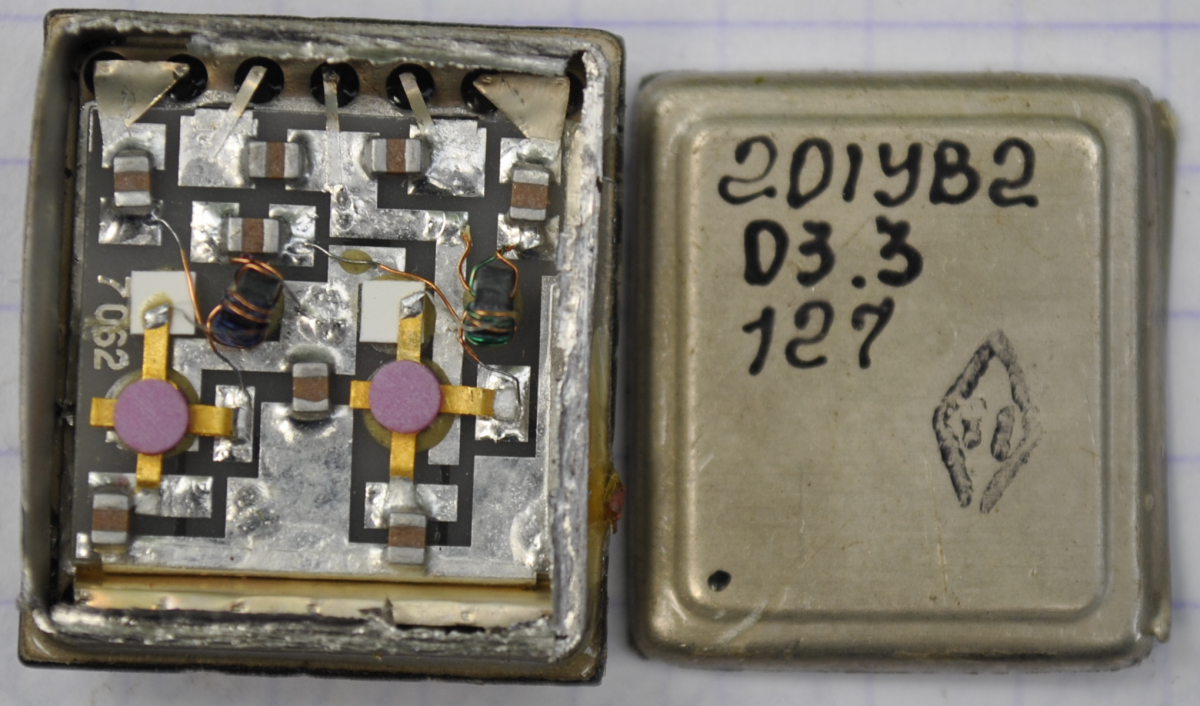

Назначение - какой-то широкополосный УВЧ. Применялась, в частности, в бортовой УКВ станции пакетной передачи данных с аппаратным шифрованием "Багет-К".

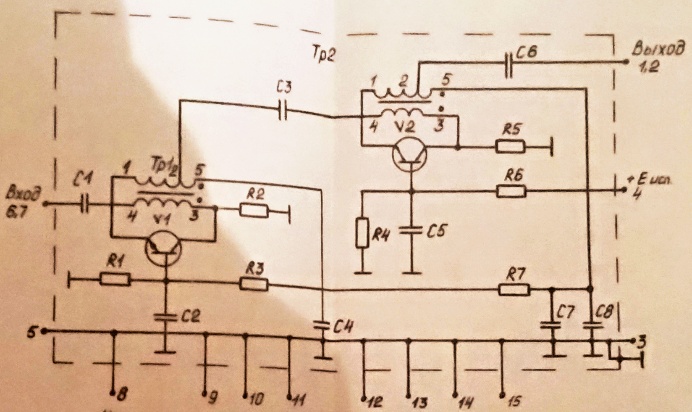

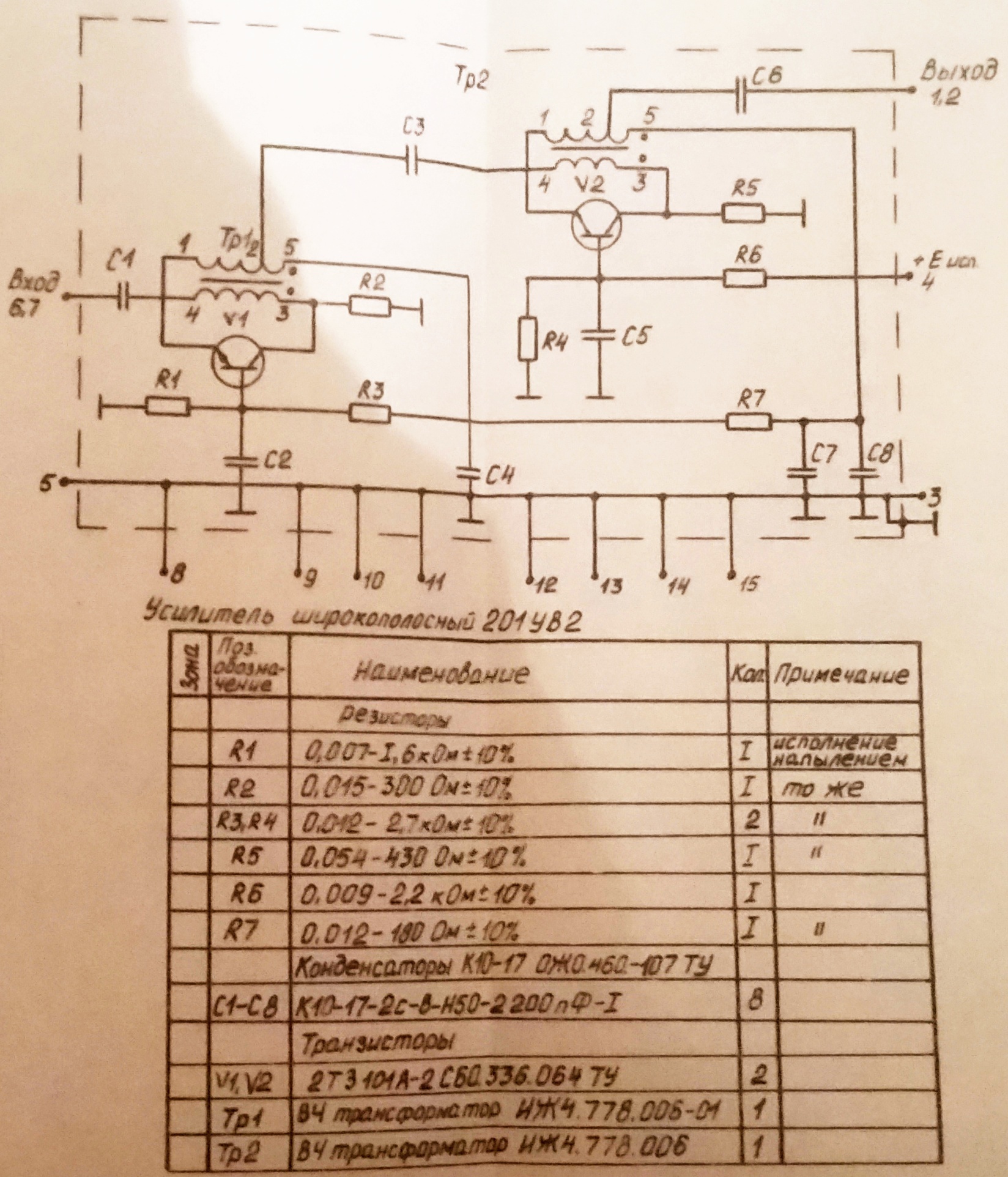

Любопытно, что внутренняя схема совпадает с 601УВ2...


(фото с Форума радиодеталей)


(фото с аукциона Molotok.ru)

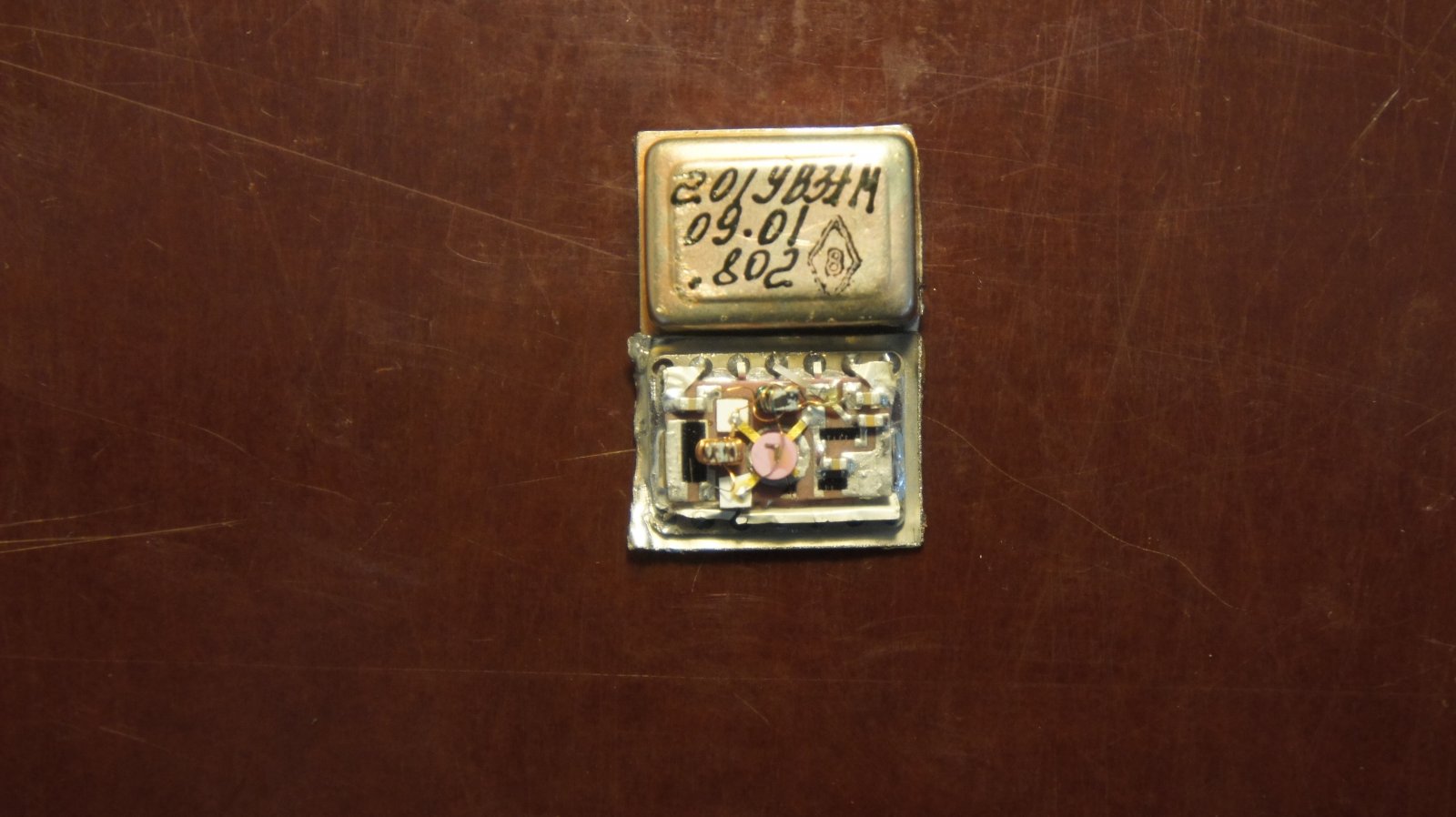

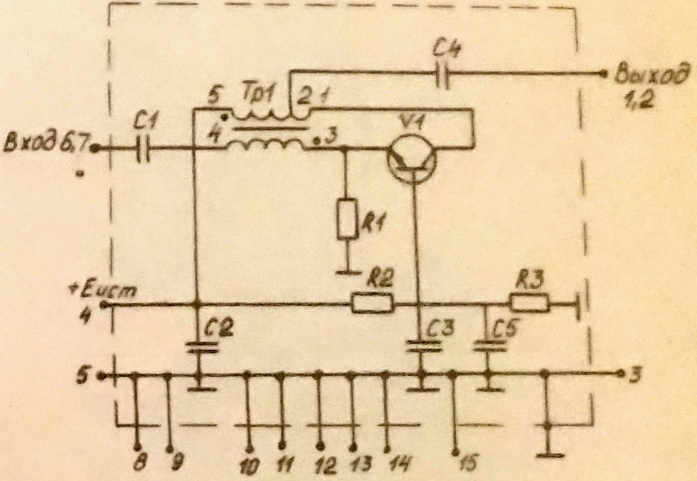

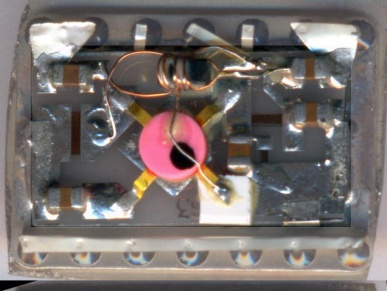

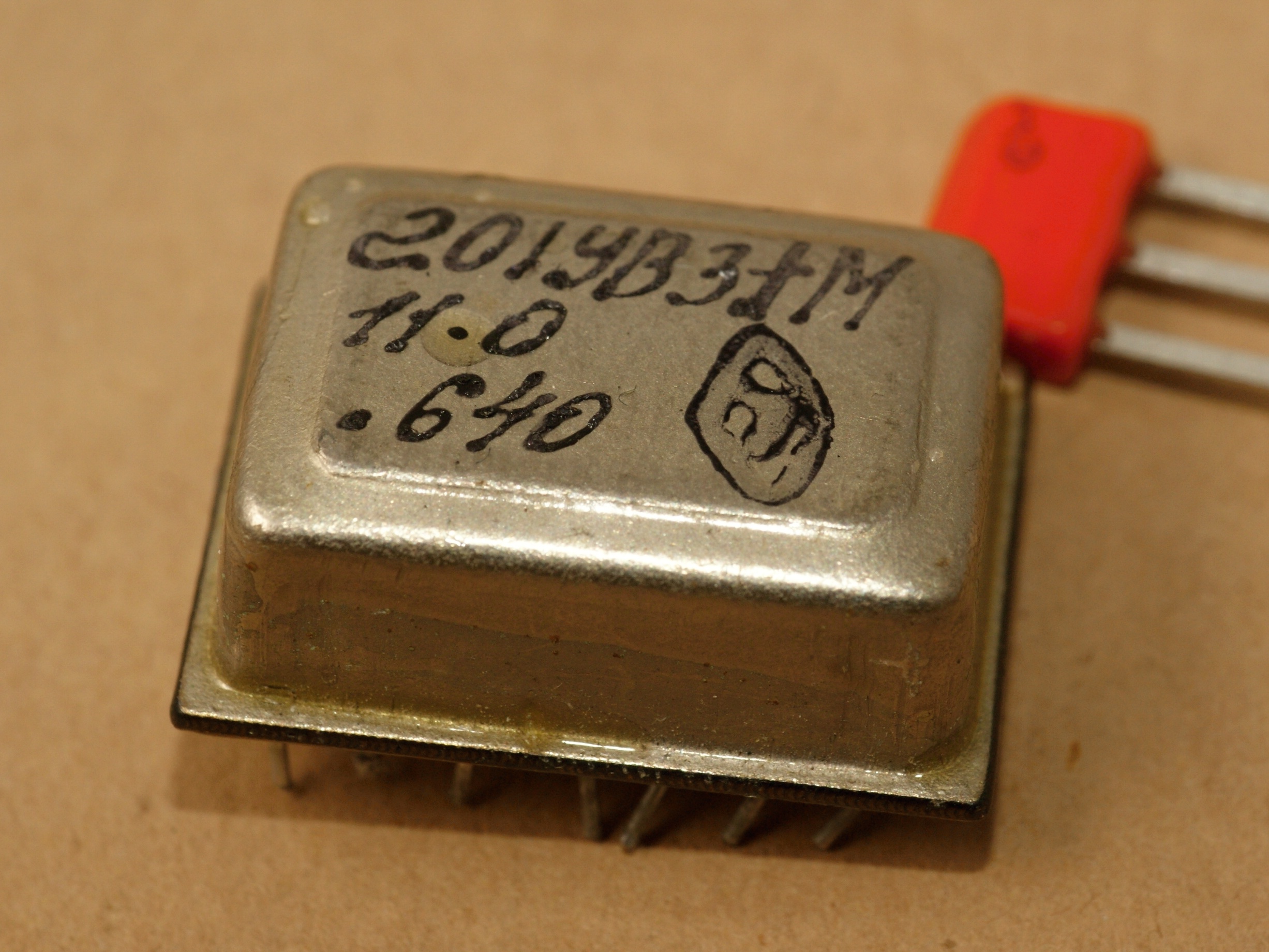

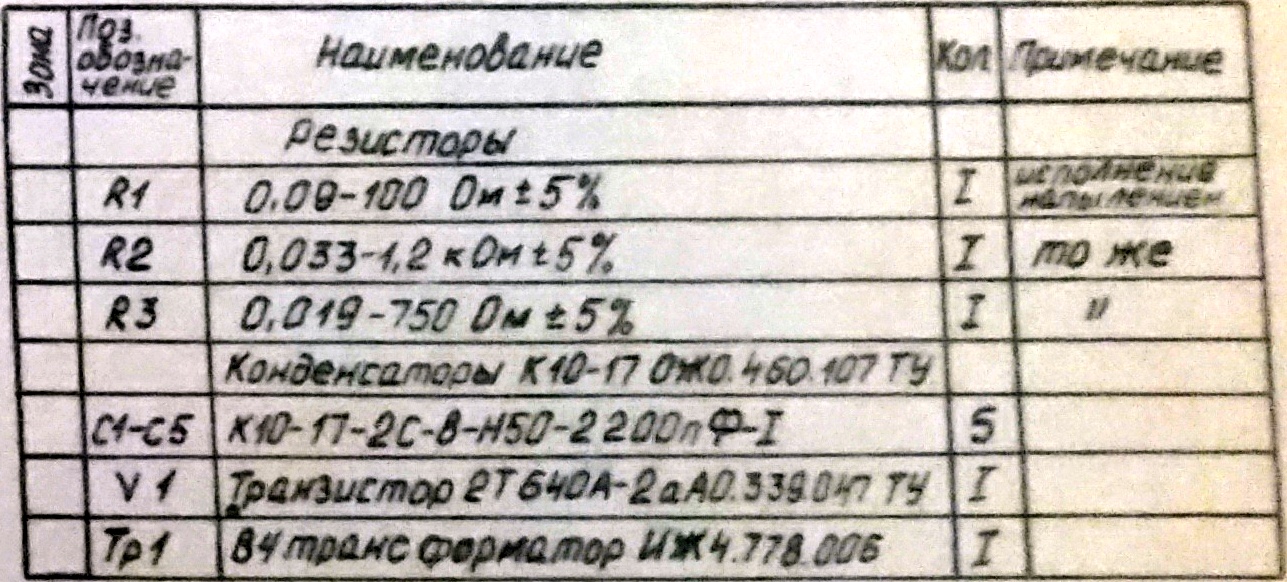

201УВ3, 201УВ3А, 201УВ3АМ

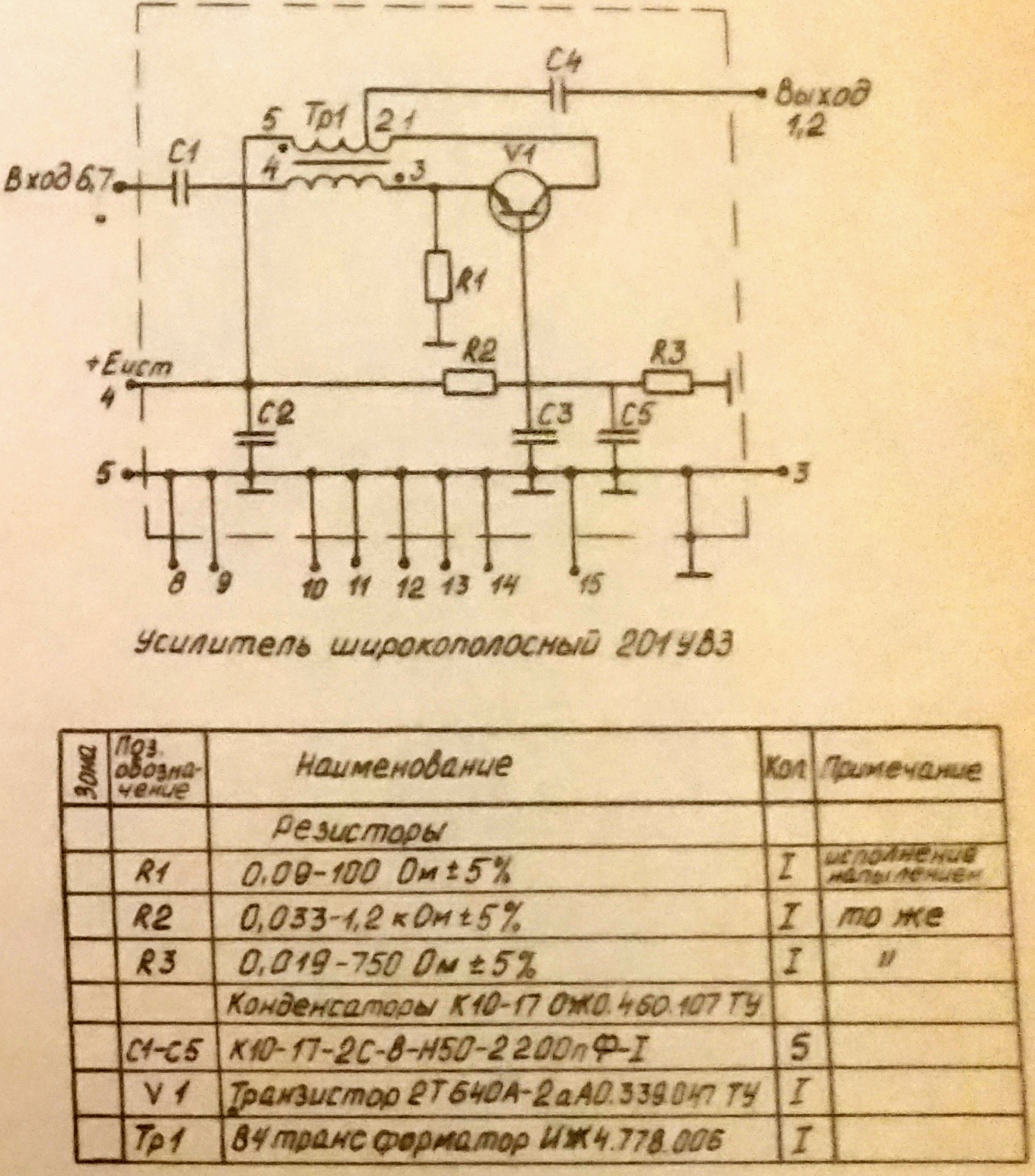

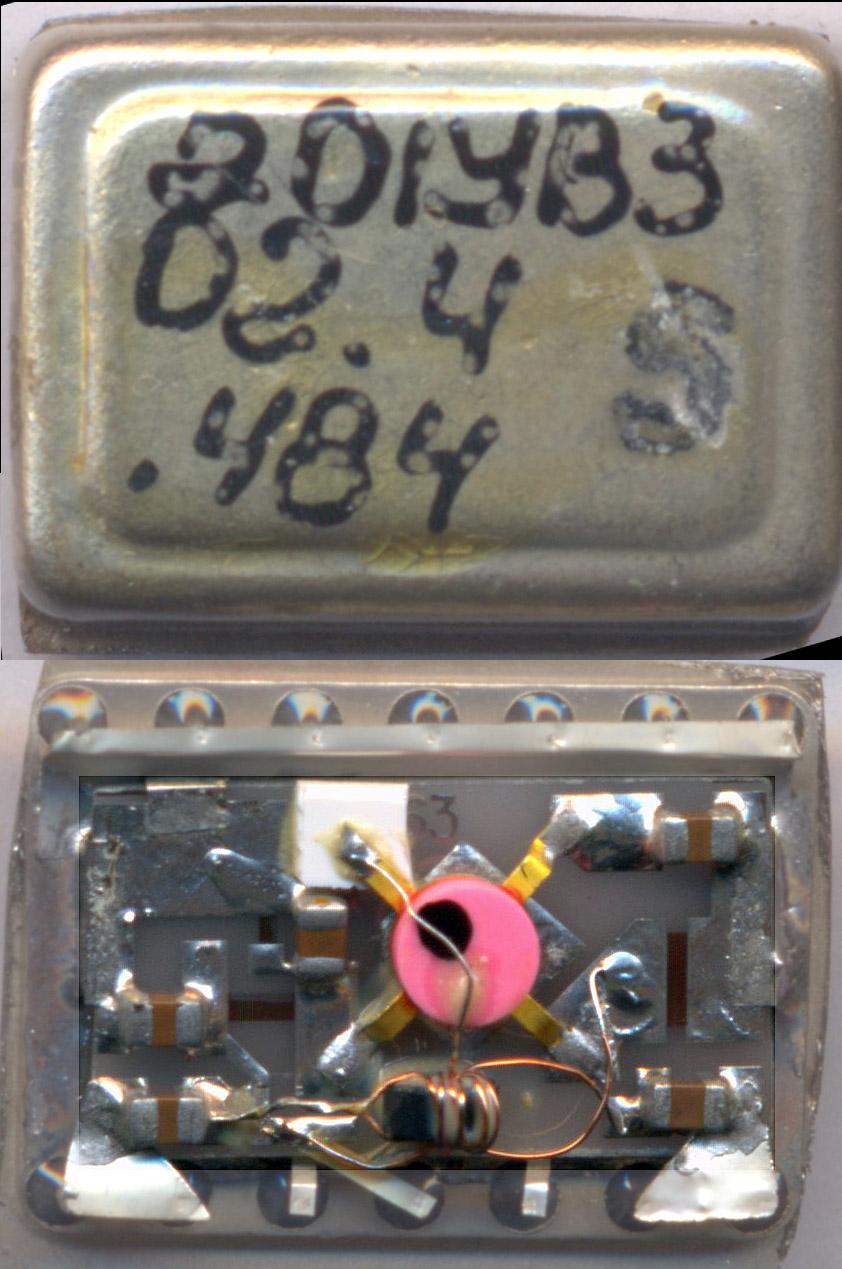

Какой-то широкополосный УВЧ.

Вариант 201УВ3А применялся в автомобильной УКВ радиостанции "Сигнал-201Б", предназначенной для организации двухсторонней радиосвязи в диапазоне 146,000-173,975 МГц:


(фото с Форума радиодеталей)


(фото с Форума радиодеталей)


(фото с аукциона Molotok.ru)


(фото с форума Радиокот)

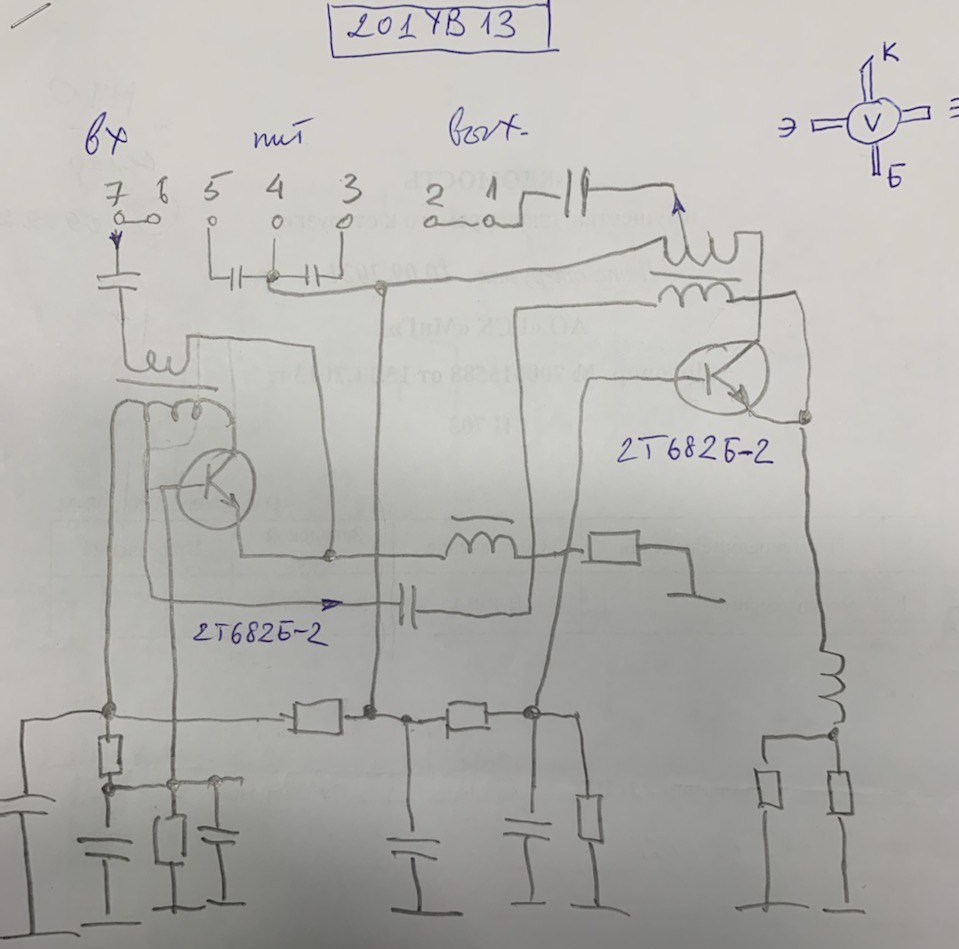

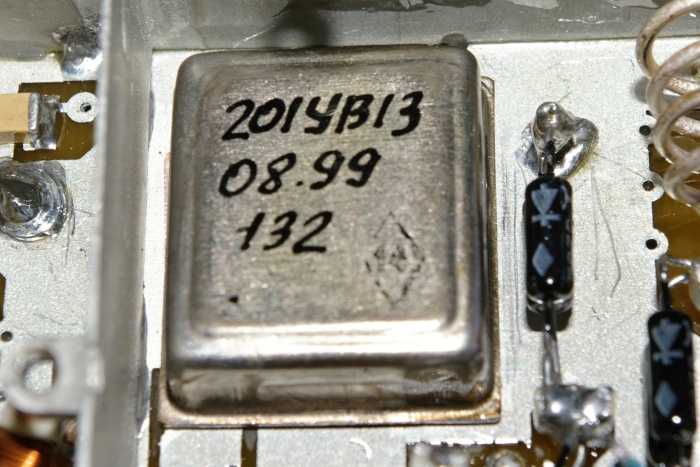

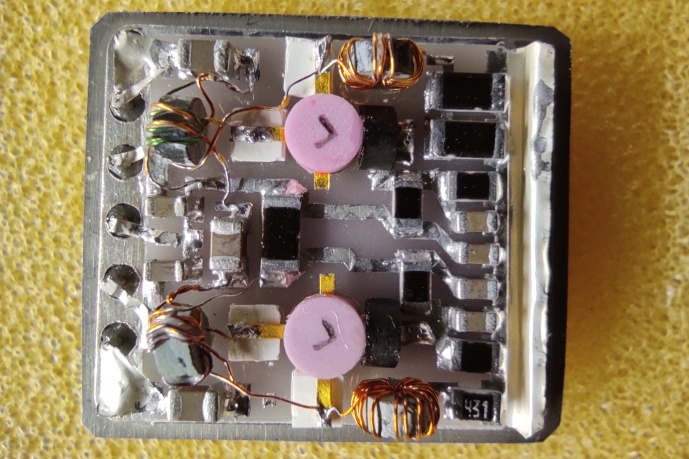

201УВ13


(фото с форума Портативное ретрорадио)

Назначение - какой-то широкополосный УВЧ.

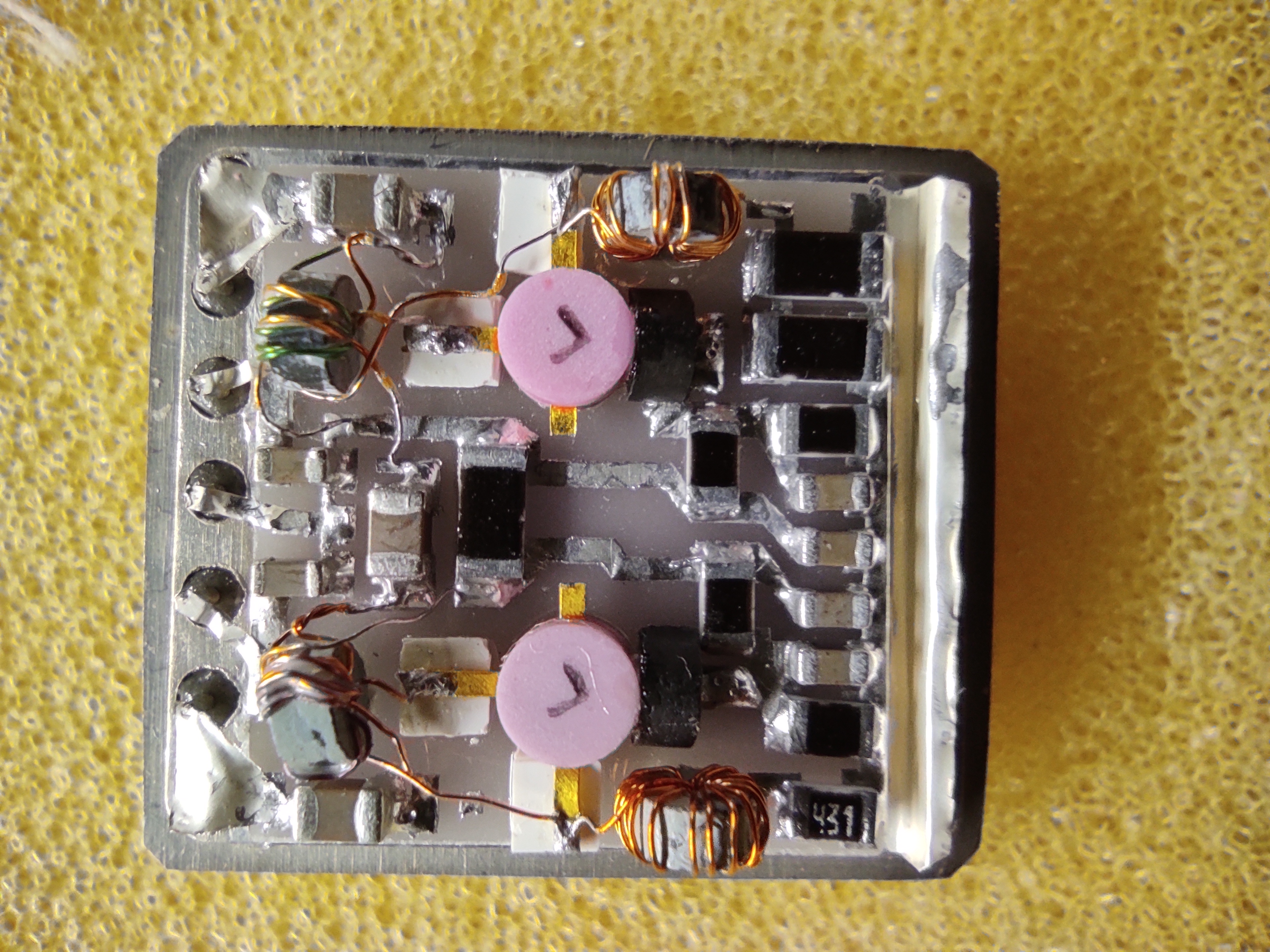

микросборка 201УВ13
(фото Игоря Владимировича)

микросборка 201УВ13
(фото Игоря Владимировича)

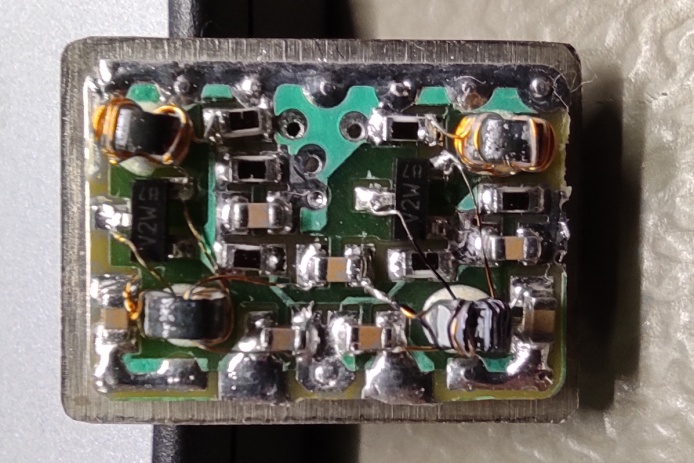

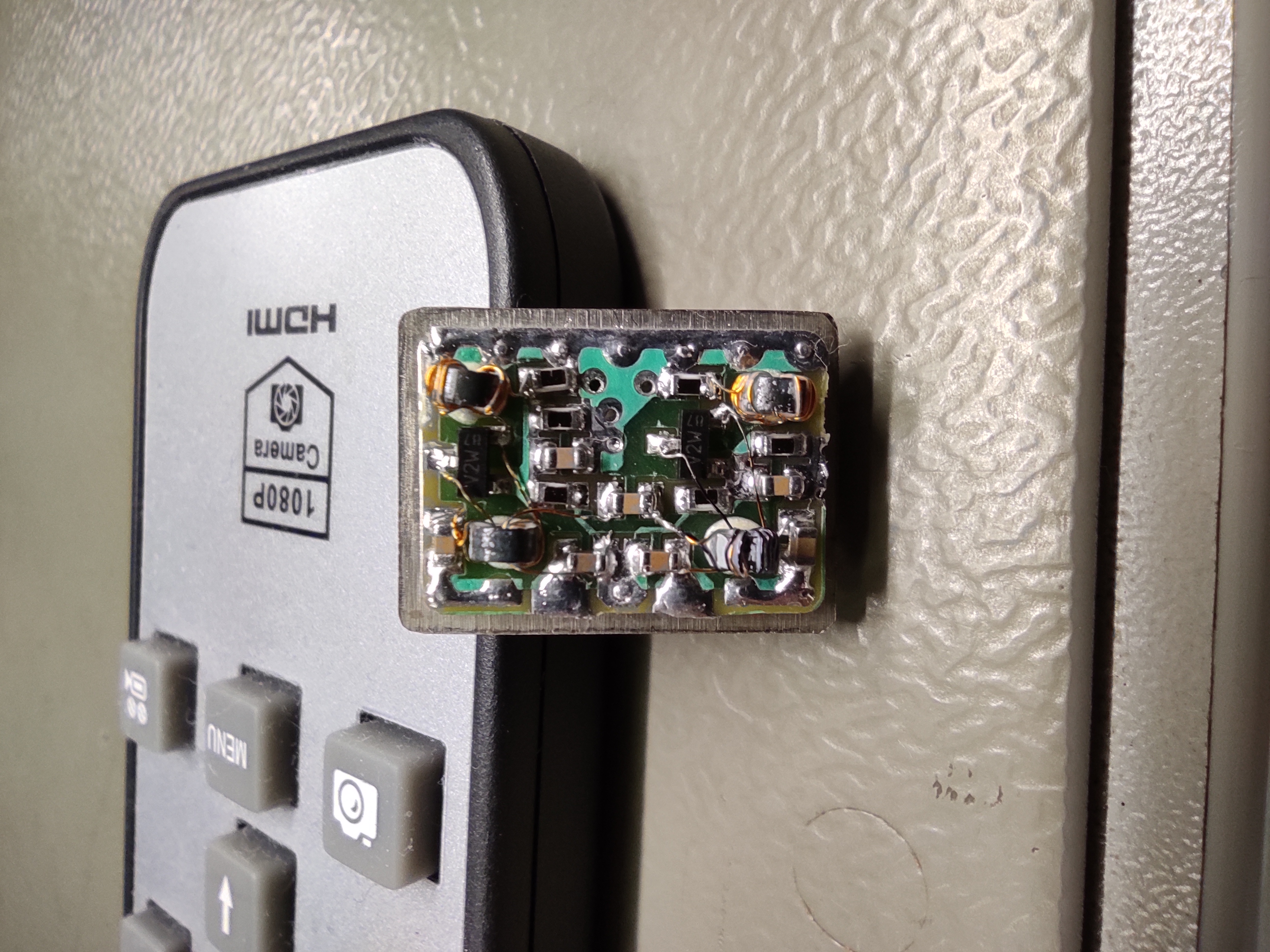

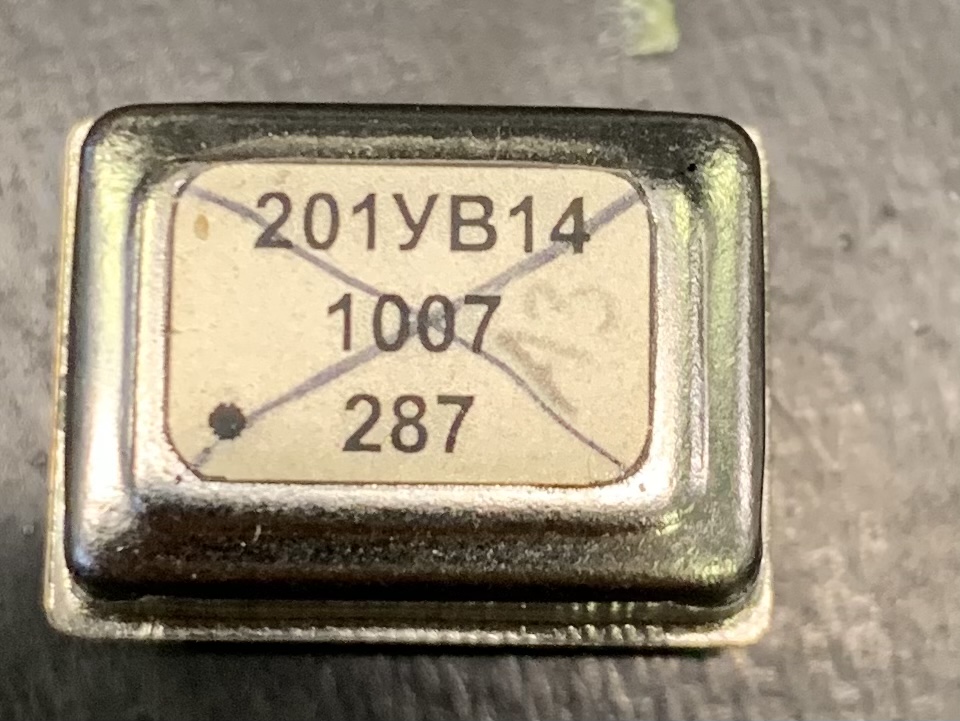

201УВ14

микросборка 201УВ14
(фото Серёги)

Некий широкополосный УВЧ на транзисторах BFQ67W.

микросборка 201УВ14
(фото Серёги)

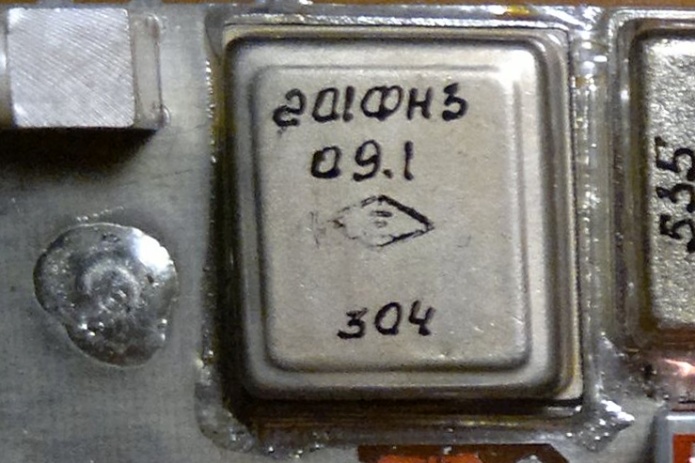

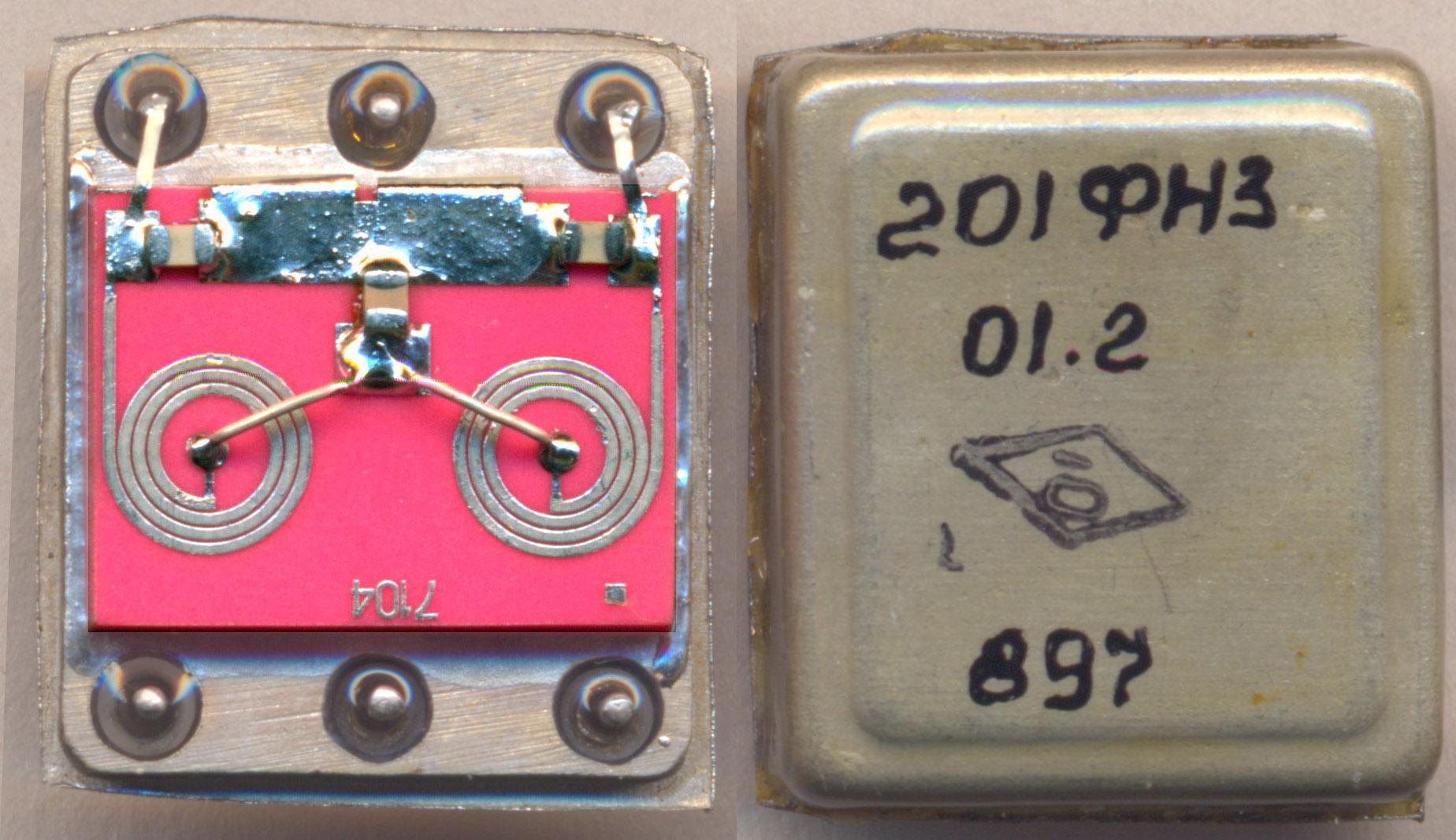

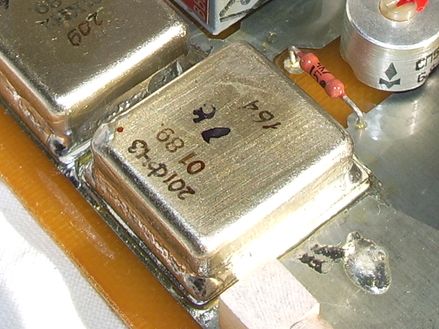

201ФН3


(фото из альбома celtic)

Назначение - фильтр низких частот для радиостанций (к примеру, "Полет-1").

микросборка 201ФН3
(фото с форума Портативное ретрорадио)
