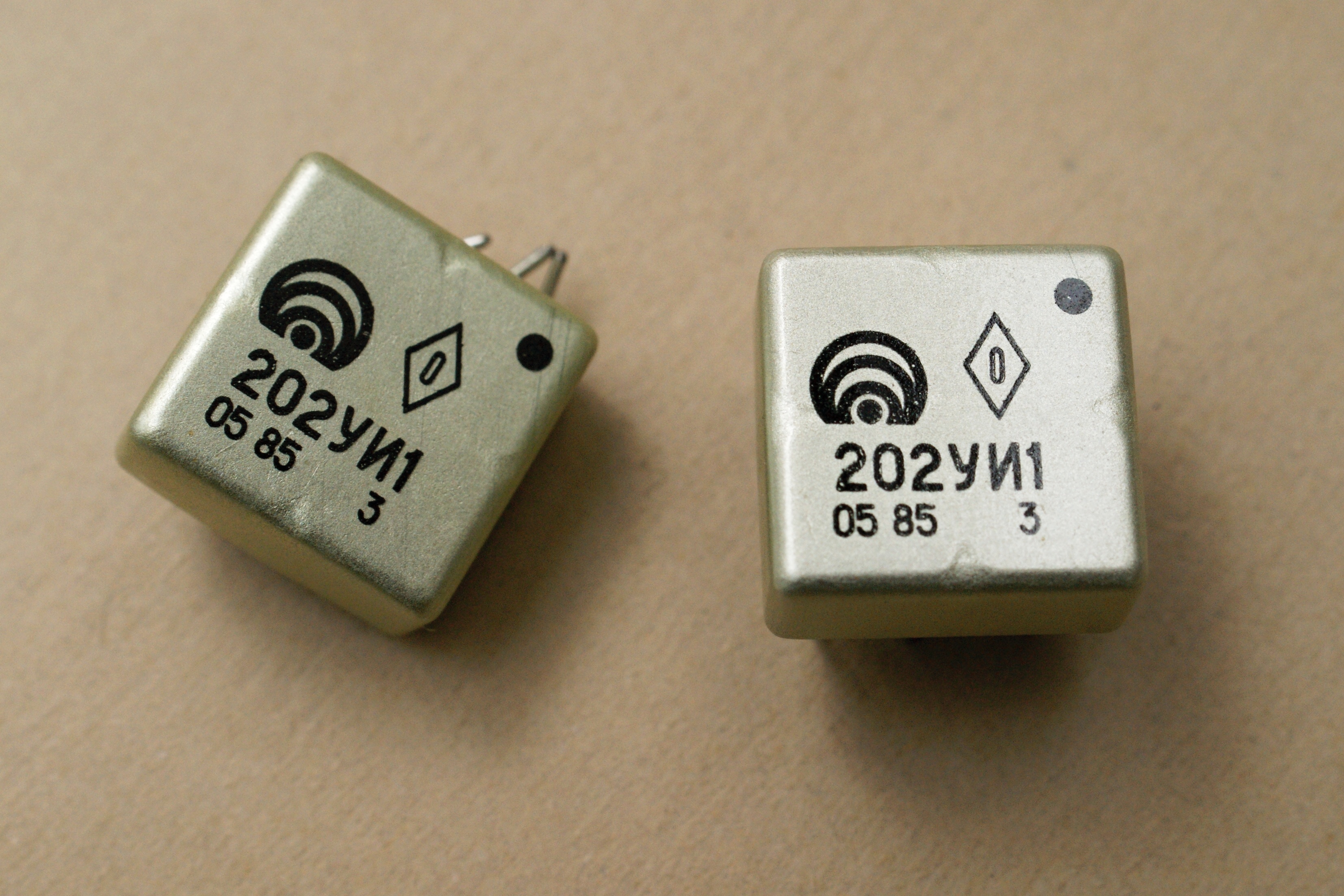

202ая серия

Диодно-транзисторные гибридные толстопленочные логические схемы, предназначены для цифровых вычислительных машин и устройств дискретной автоматики.
Тема "Тропа-3", отличительные особенности по сравнению с 201ой серией - повышенная плотность и более функциональные характеристики.

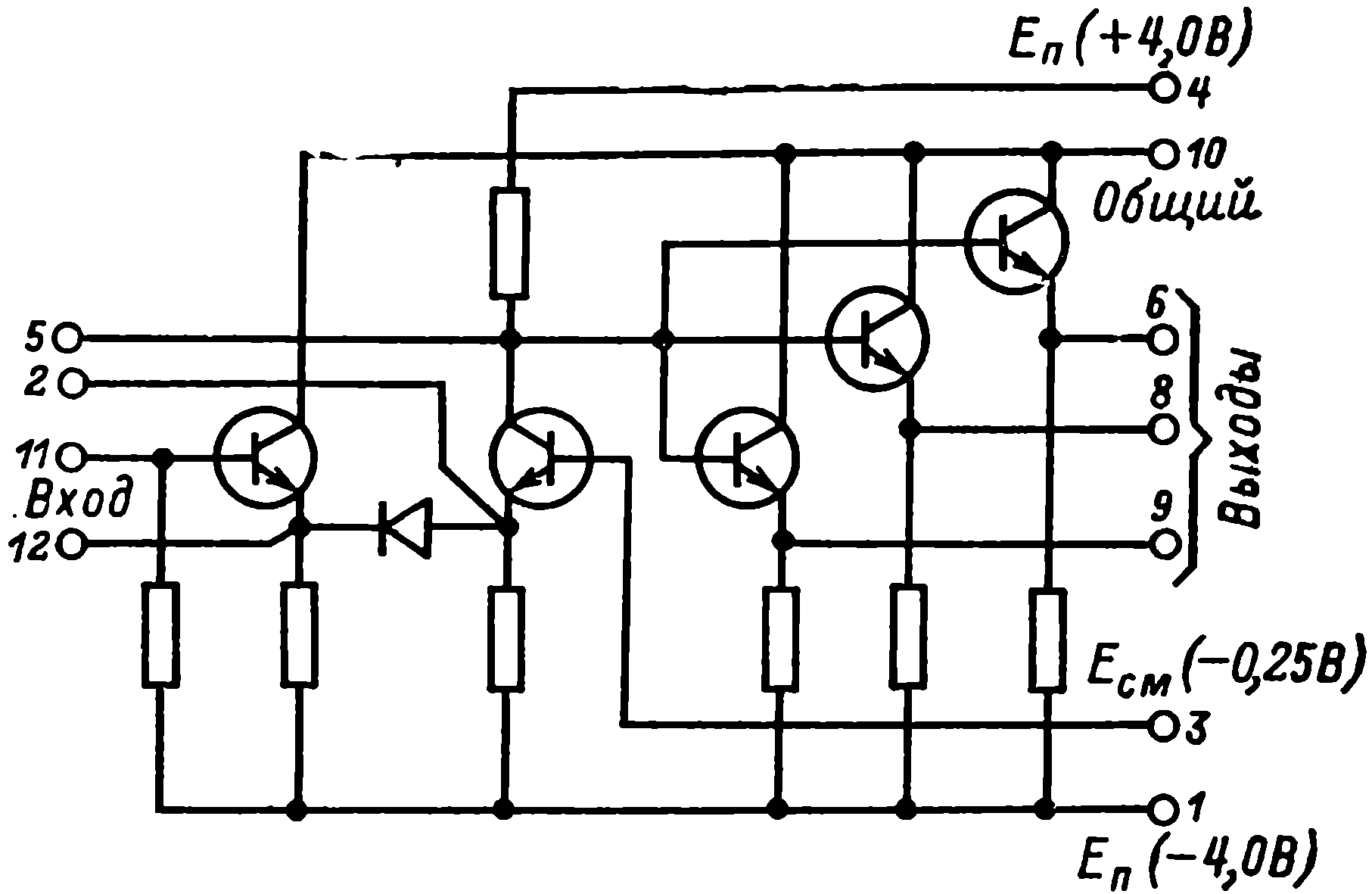

Три (!) напряжения питания - плюс-минус 4 В и минус 0,25 В; среднее время задержки - 200 нс, мощность потребления - 20 мВт.

Данные из отраслевого справочника за 1976 и за 1978 года на неё. За это время микросхемы слегка подросли в виброустойчивости и значительно, почти в полтора раза, увеличили срок хранения и гарантированную наработку.

Производитель - "Экситон", г.Павловский Посад

(фото с Форума радиодеталей)

2ЛН021	2ЛП021	2ЛС021	2НД021	202ЛН1	202ЛС4		202НД1
		2ЛС022		202ЛН2
		2ЛС023
		2ЛС026

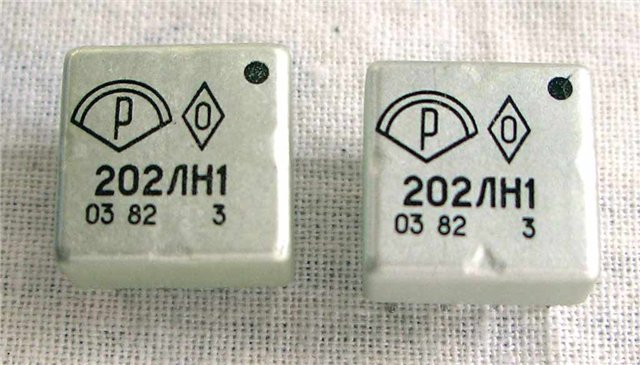

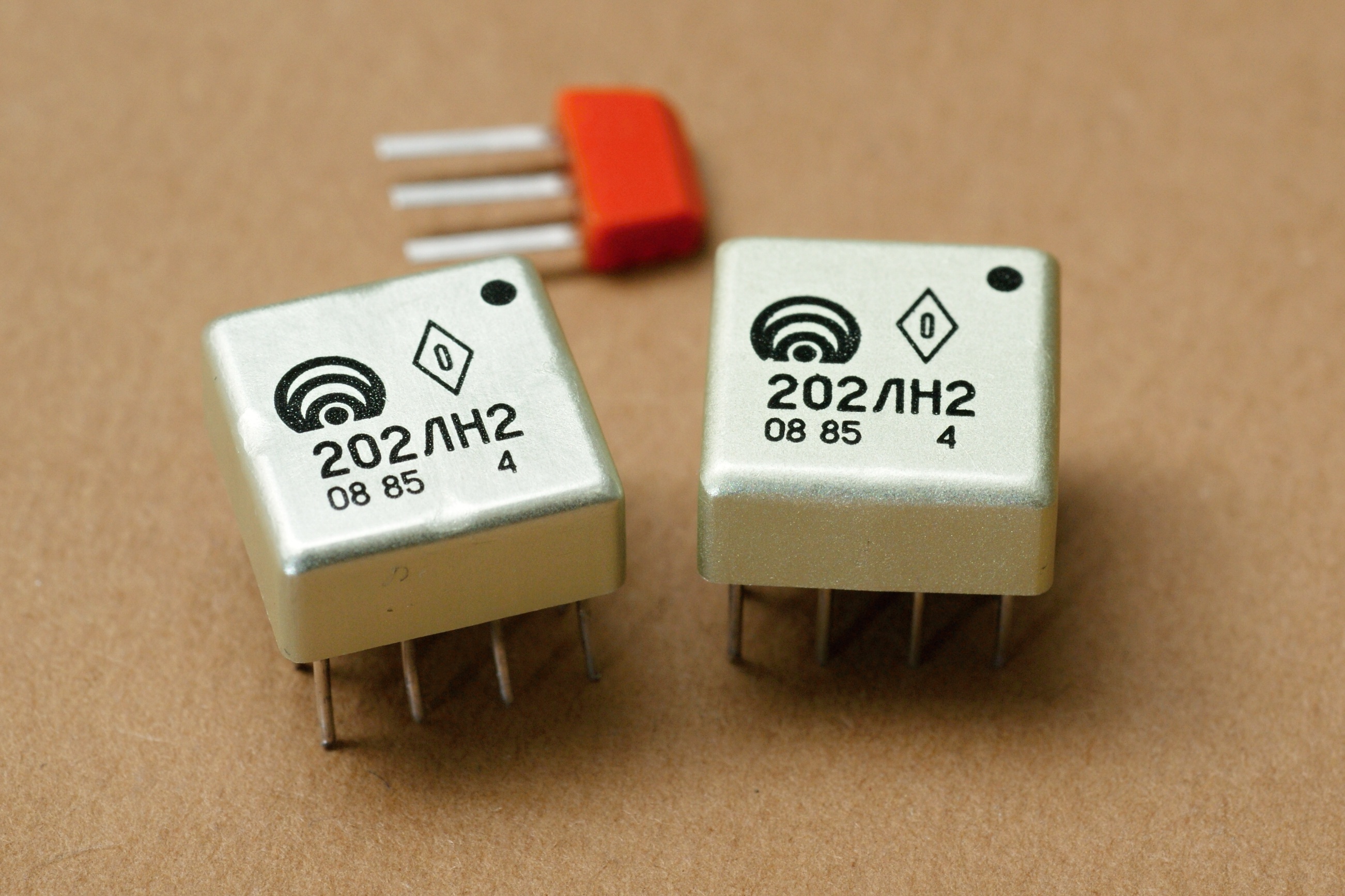

2ЛН021 (202ЛН1), 202ЛН2

Назначение - два логических элемента НЕ.

Между собой ЛН1 и ЛН2 отличаются только нагрузочной способностью выходных транзисторов.

Справочный лист на них.

Первые выпуски назывались 1МД42.

(фото с форума Портативное ретрорадио)

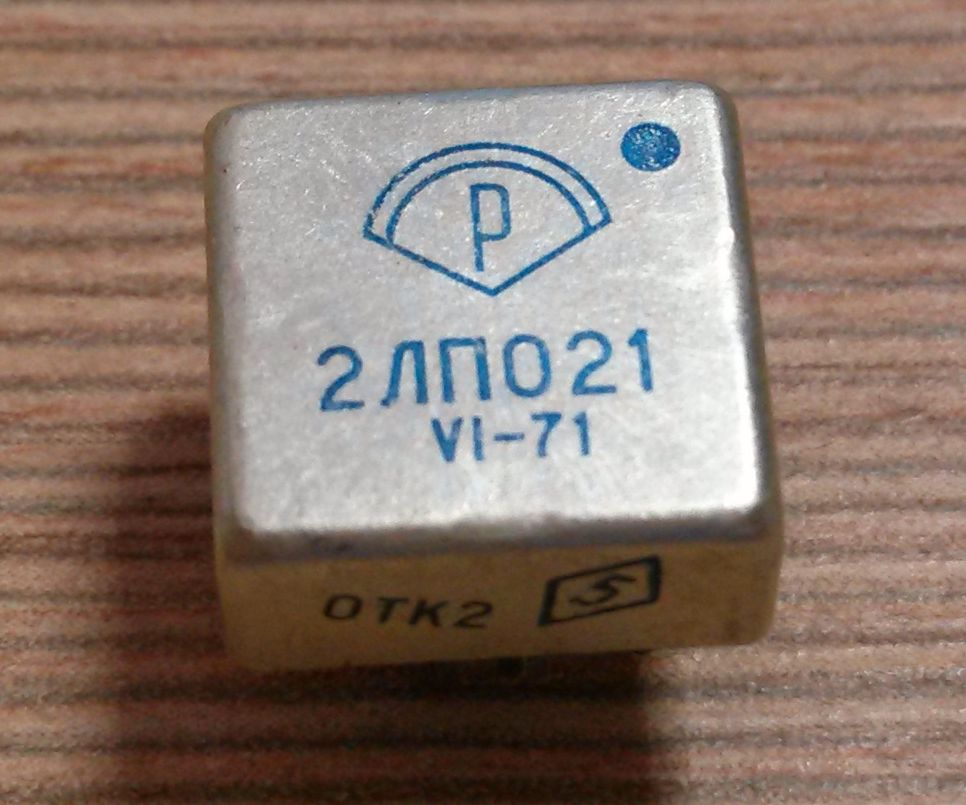

2ЛП021

Диодная сборка (из 9 диодов); справочный лист на неё. В дальнейшем она стала называться 202НК1.

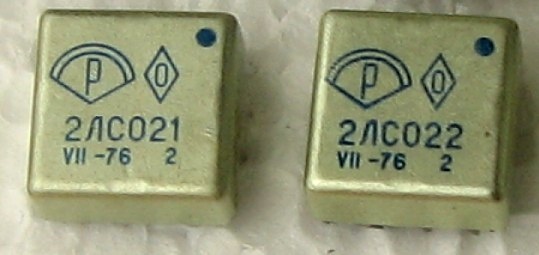

2ЛС021 + 2ЛС022

Логические элементы 2-2И с расширением по И и ИЛИ; друг от друга отличаются нагрузочной способностью. Справочный лист на них. Первые выпуски назывались 1МД40.

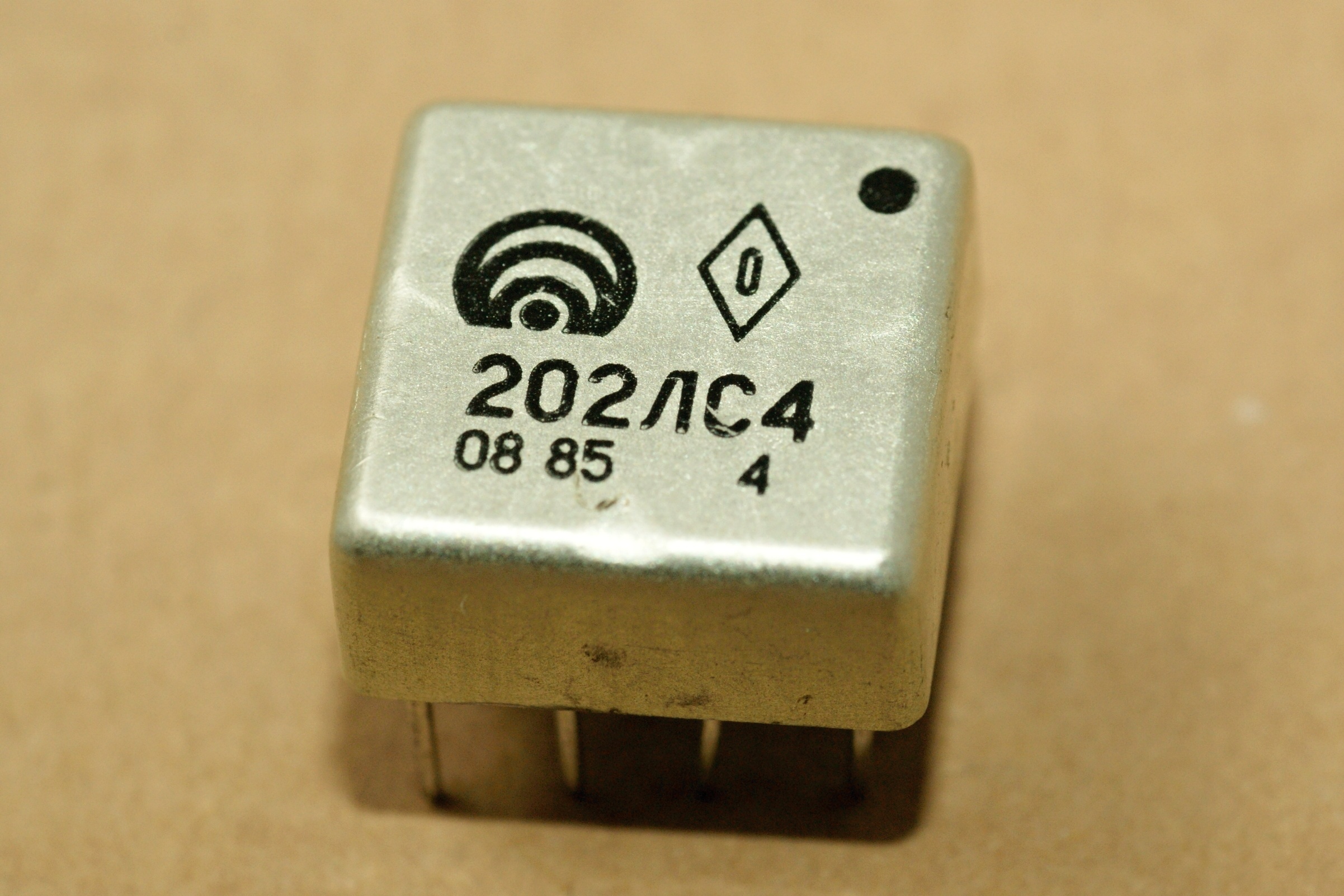

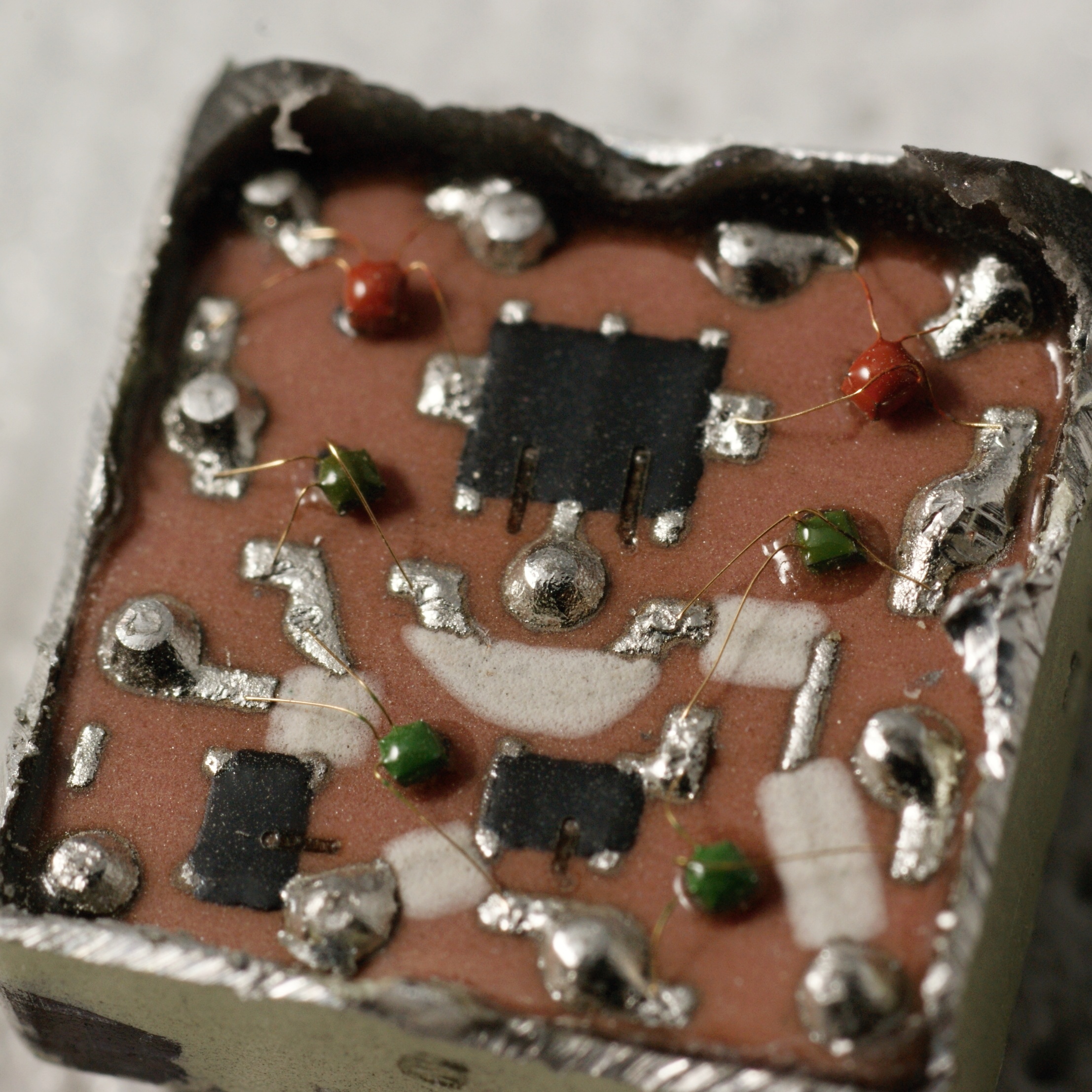

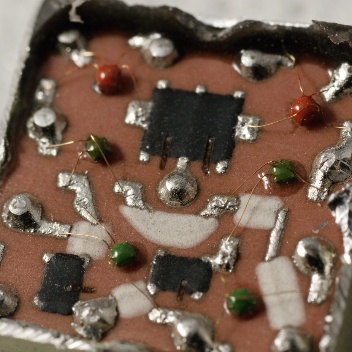

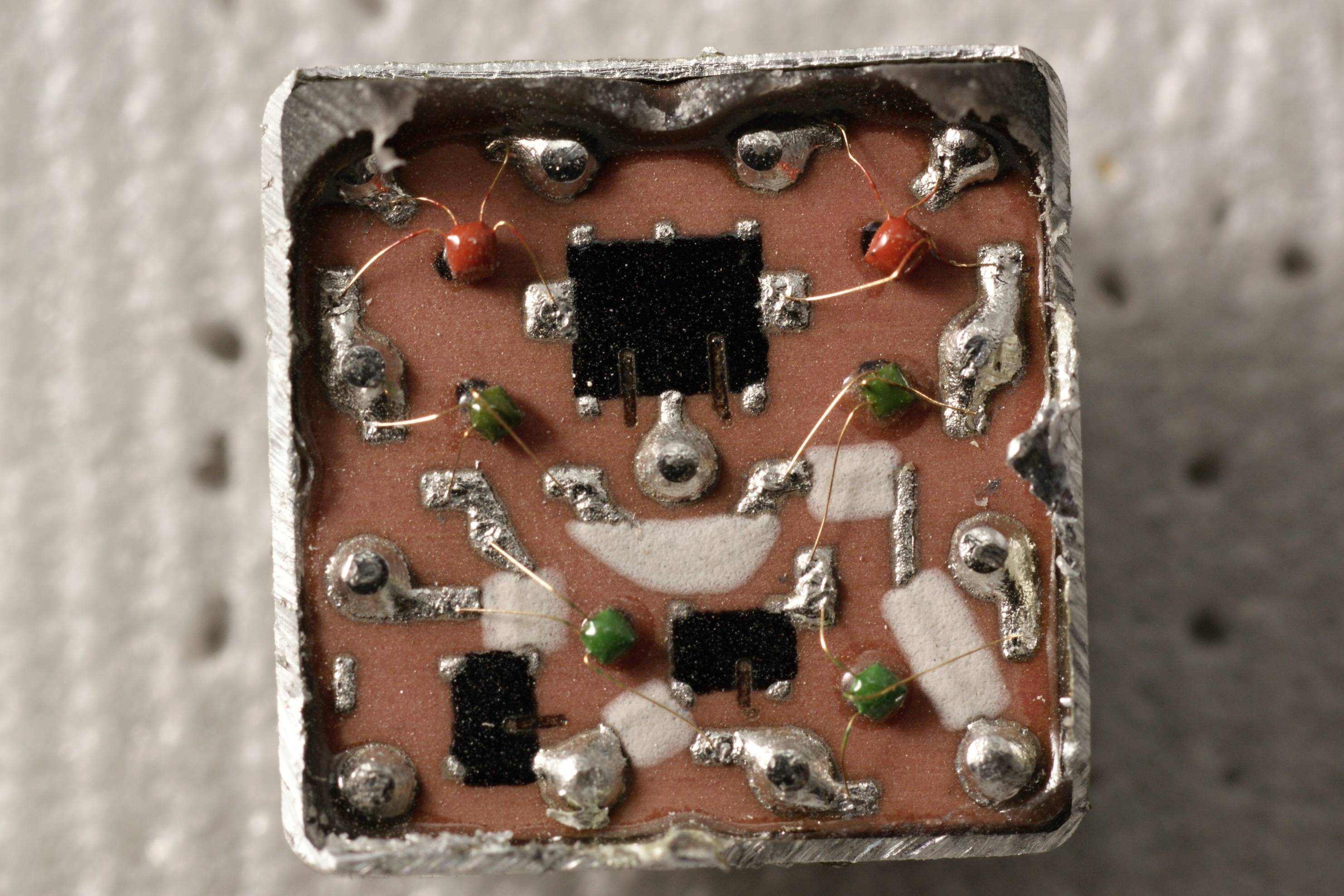

2ЛС023, 202ЛС4

Два логических элемента 2И с расширением по И; между собой отличаются нагрузочной способностью. Справочный лист на них.

Первоначально называлась 1МД41.

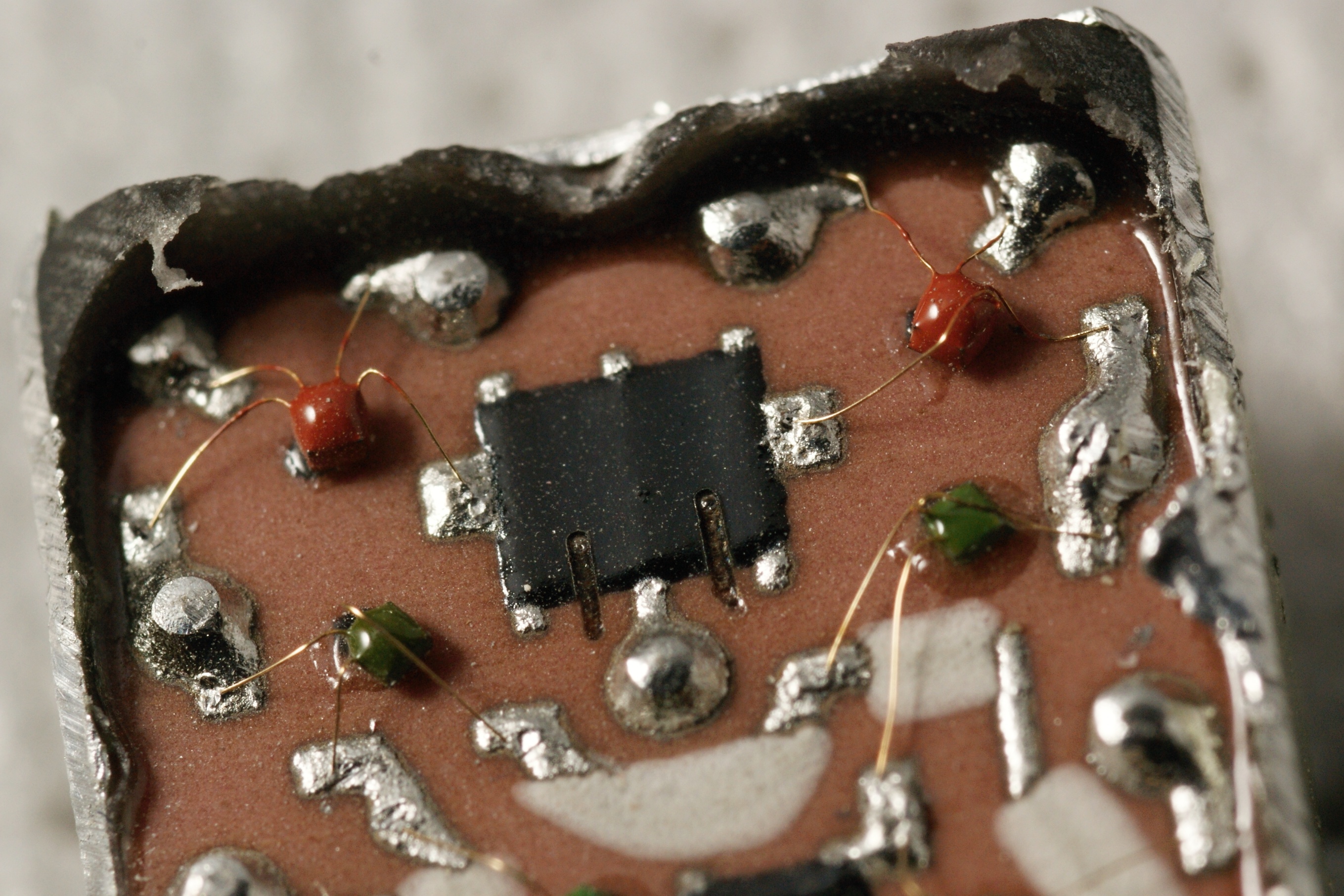

Примечательно, что, хотя схема чисто цифровая, но для резистора требовалась подгонка. Видимо, технологический разброс был слишком уж велик...

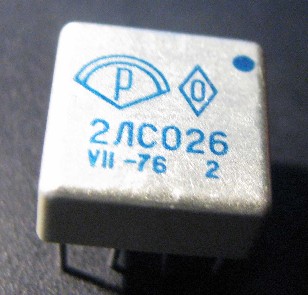

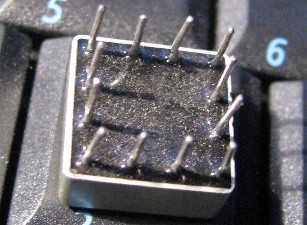

2ЛС026

Логический элемент 2-2И с расширением по И и ИЛИ. Справочный лист на неё.

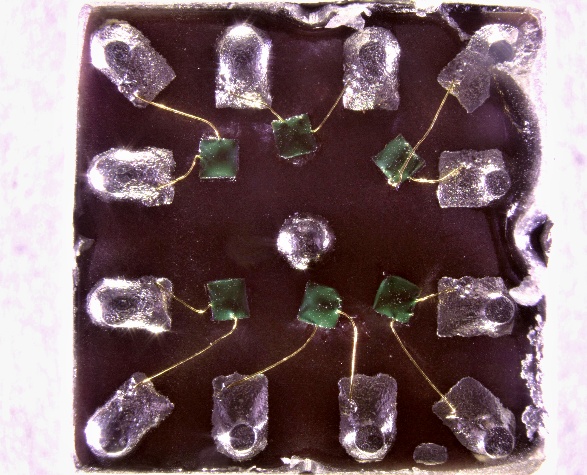

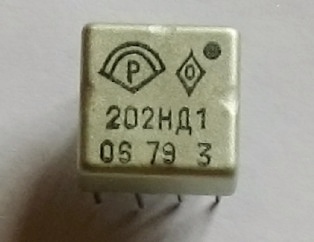

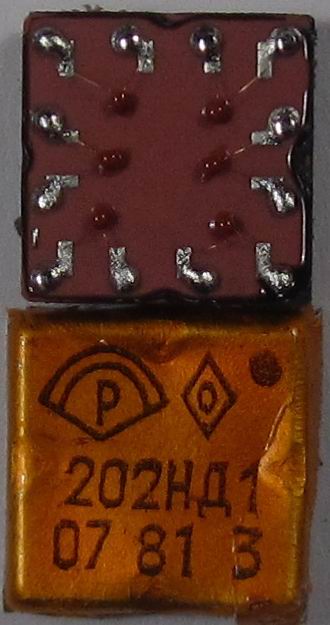

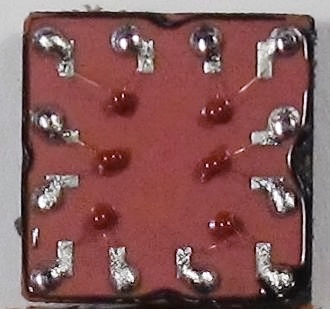

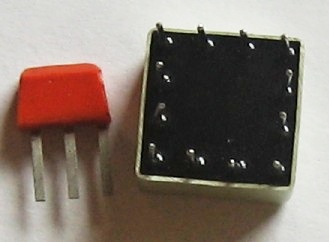

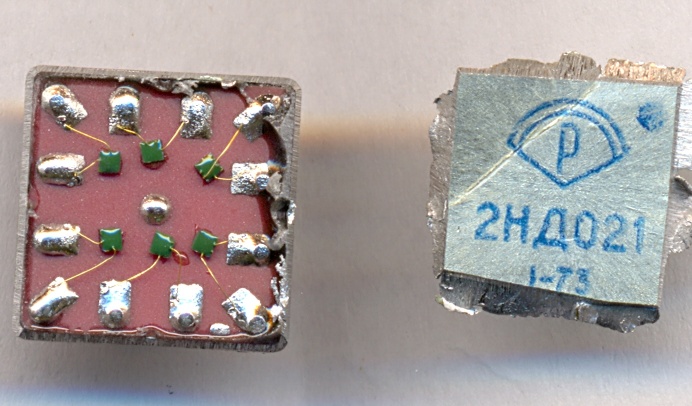

2НД021, 202НД1

Простенькая диодная матрица - шесть отдельных маломощных диодов с временем восстановления до 20 нс. Справочный лист на неё.

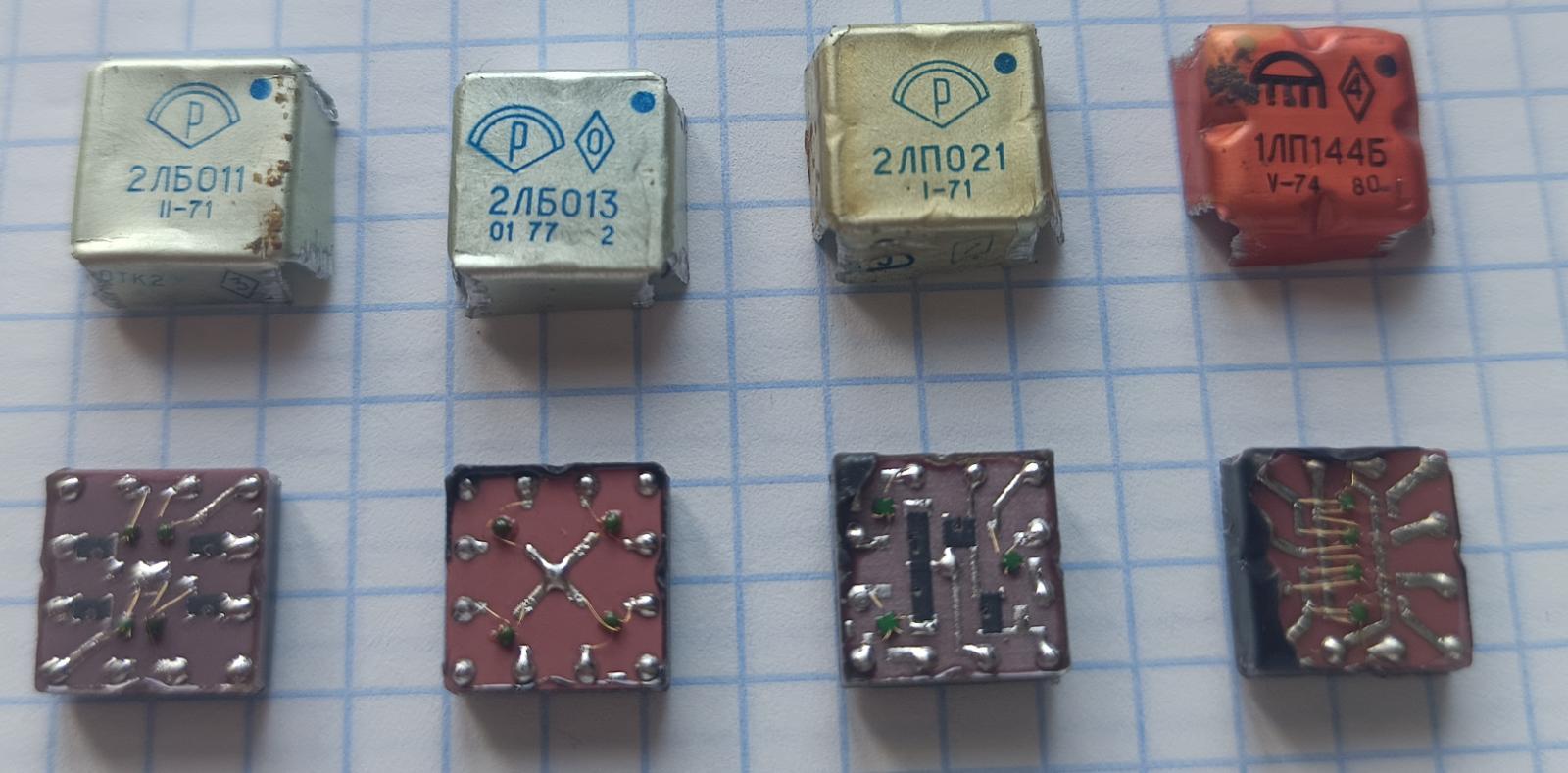

(фото с форума Радиокартинки)

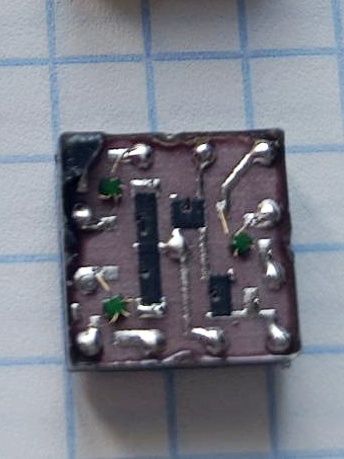

(фото с форума Радиокартинки)

Источники:

1. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 3-е, переработ. и доп. М., "Энергия", 1972.
2. Пляц О.М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. - Минск: Вышэйшая школа, 1976
3. Микросхемы интегральные гибридные цифровые. Группа 6232. Справочник. Том II. РМ 11 070.014.2. Всесоюзный научно-исследовательский институт "Электронстандарт". 1976.
4. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977.
5. Справочник по интегральным микросхемам. Под общ. ред. Б.В.Тарабрина. М., "Энергия", 1977.
6. Справочник по интегральным микросхемам/ Б.В. Тарабрин, С.В. Якубовский, Н.А. Барканов и др.; Под ред. Б.В. Тарабрина. - 2-е изд., перераб. и доп. - М.: Энергия, 1981.
7. Динамика радиоэлектроники/ Под общ. ред. Ю.И. Борисова - М.: Техносфера, 2007.
