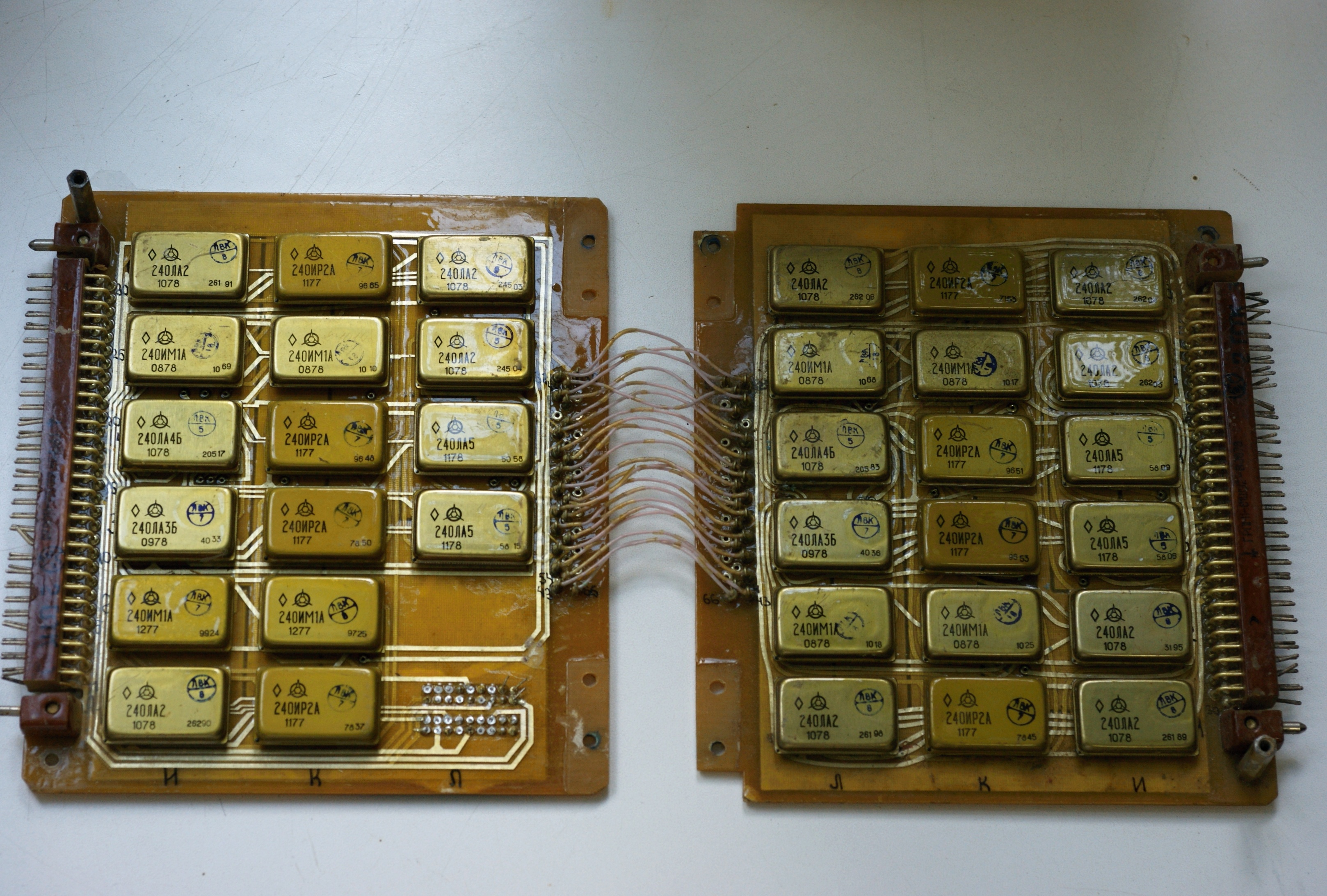

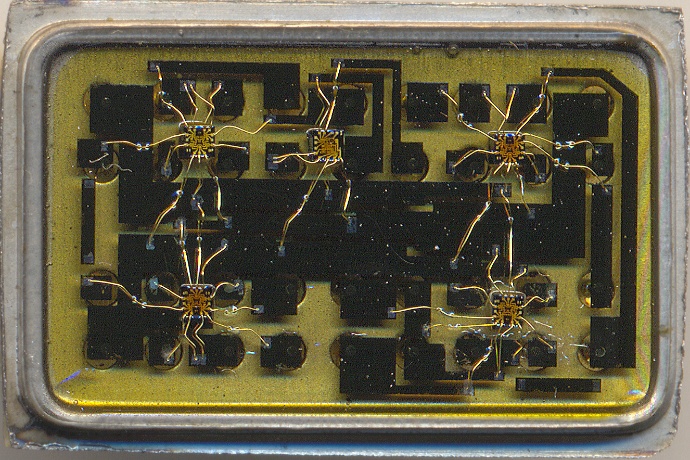

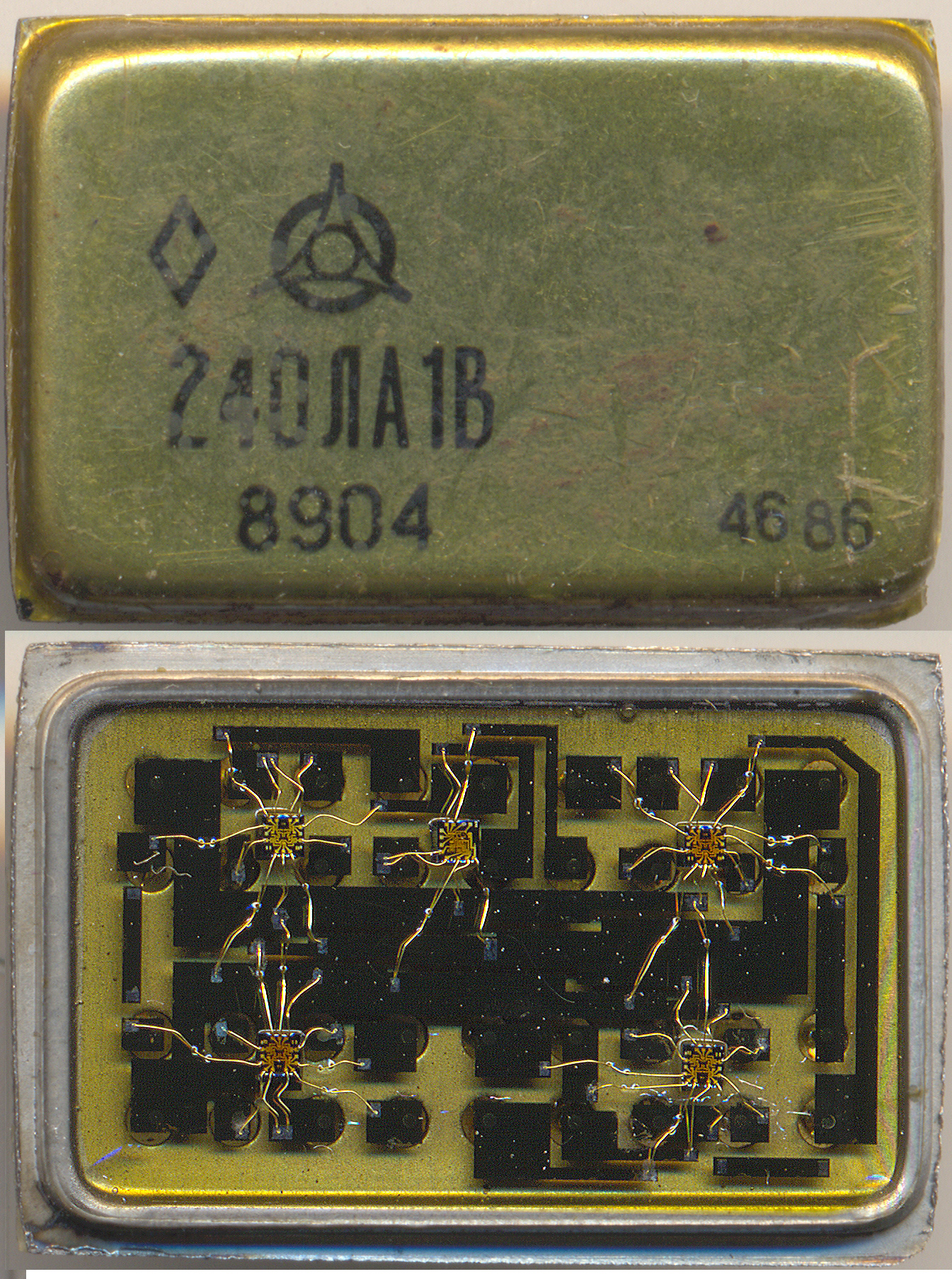

240ая серия

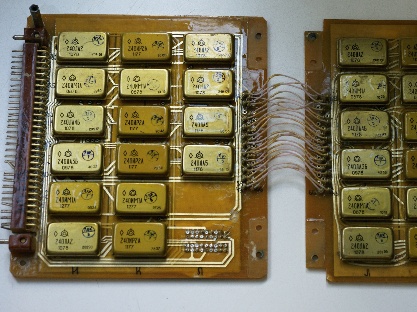

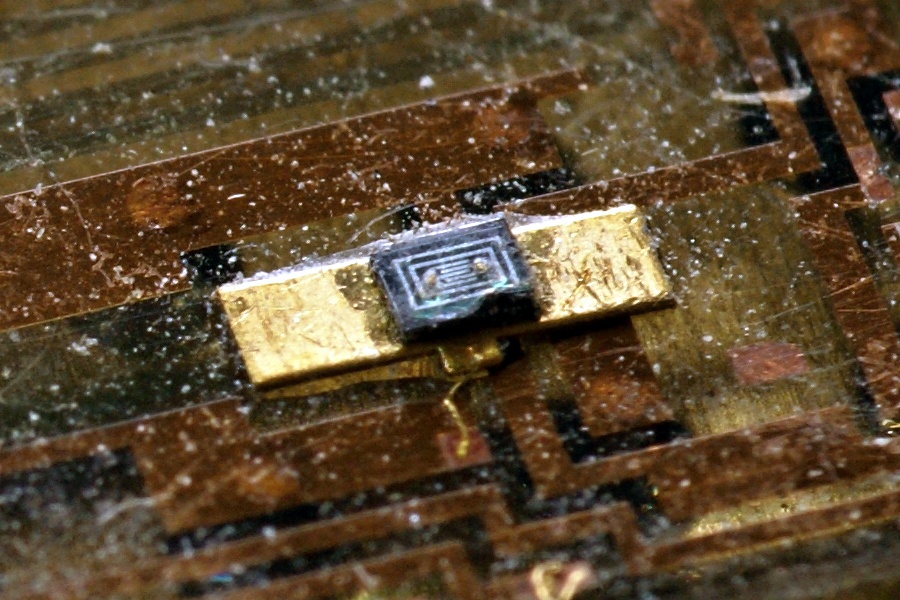

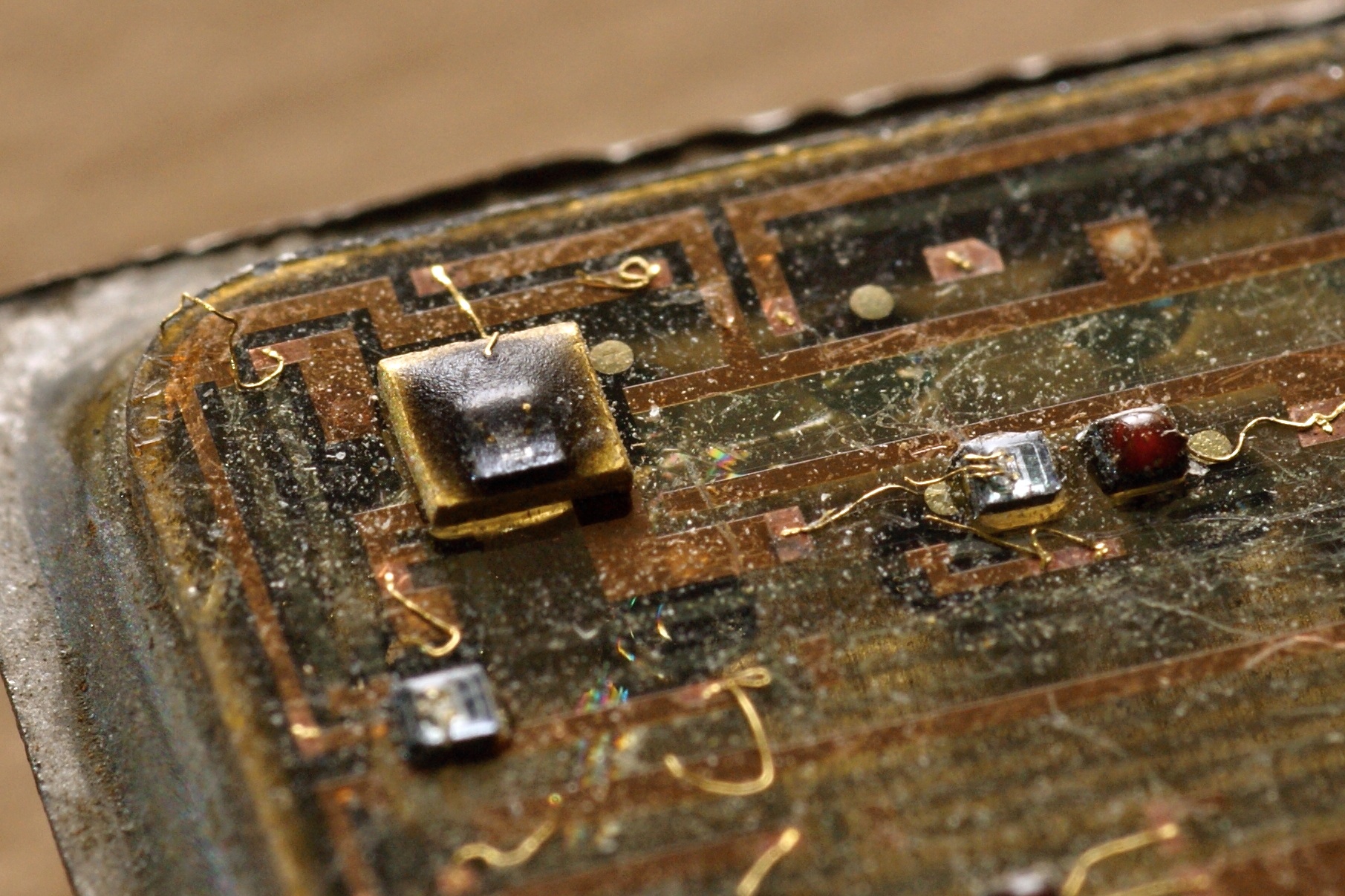

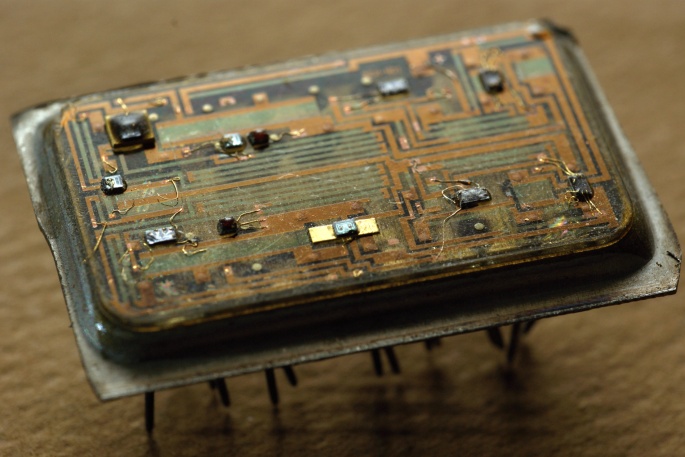

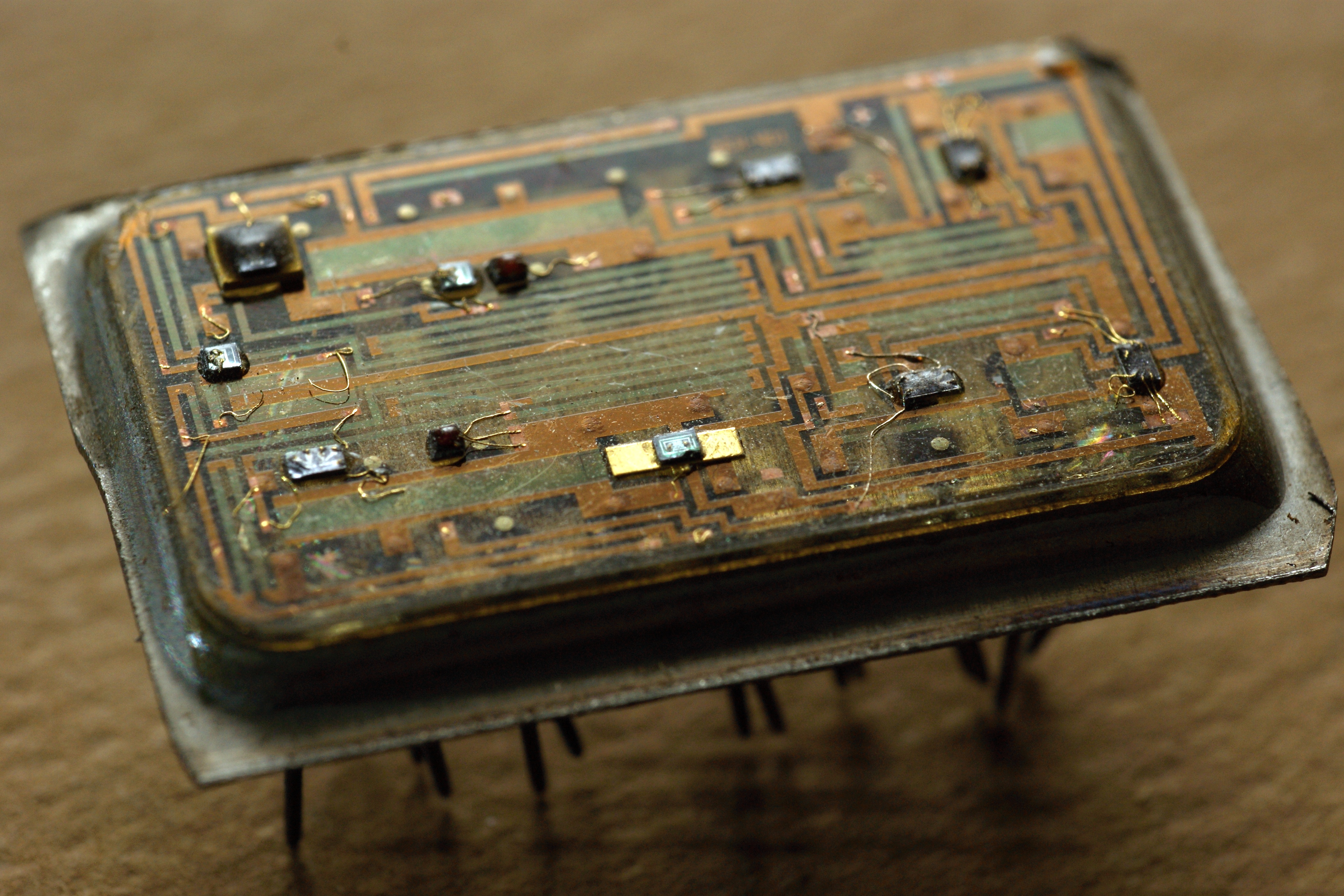

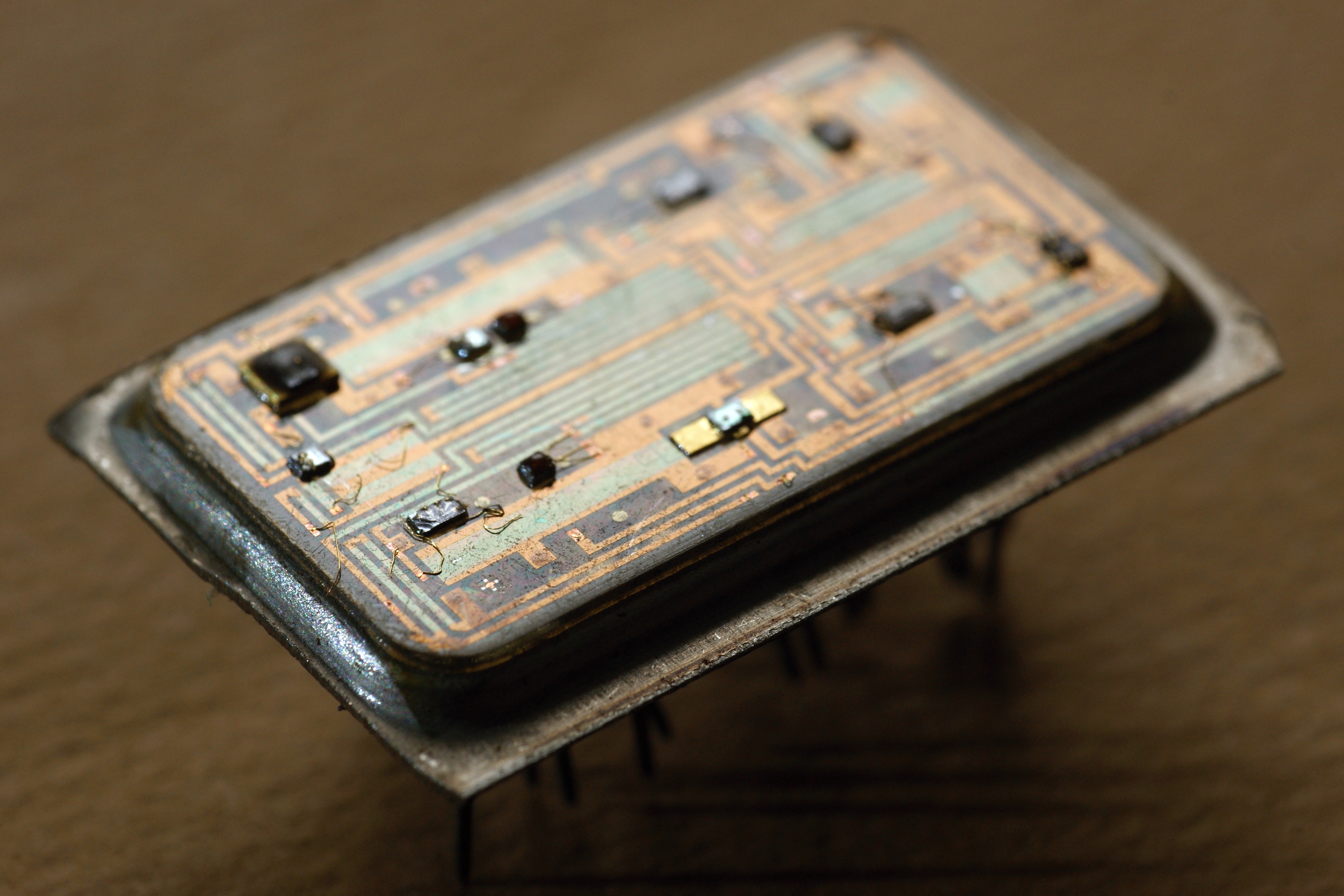

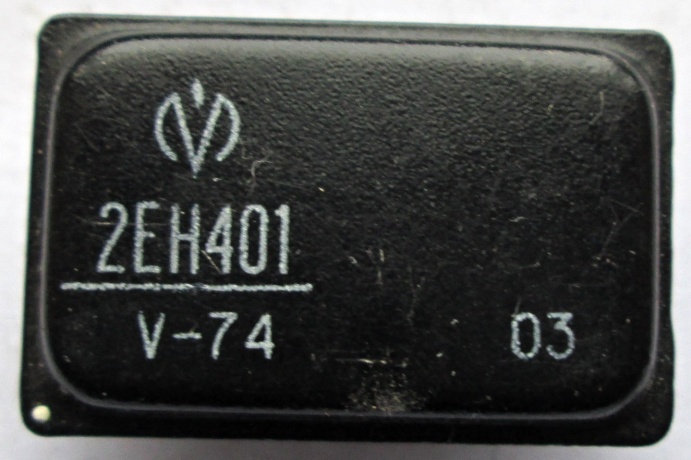

Весьма необычная конструктивно серия многокристальных гибридных схем. Микросхемы в ней построены с применением бескорпусных полупроводниковых микросхем ДТЛ-логики; при этом в ней есть как цифровые, так и аналоговые (на основе дискретных элементов) схемы.

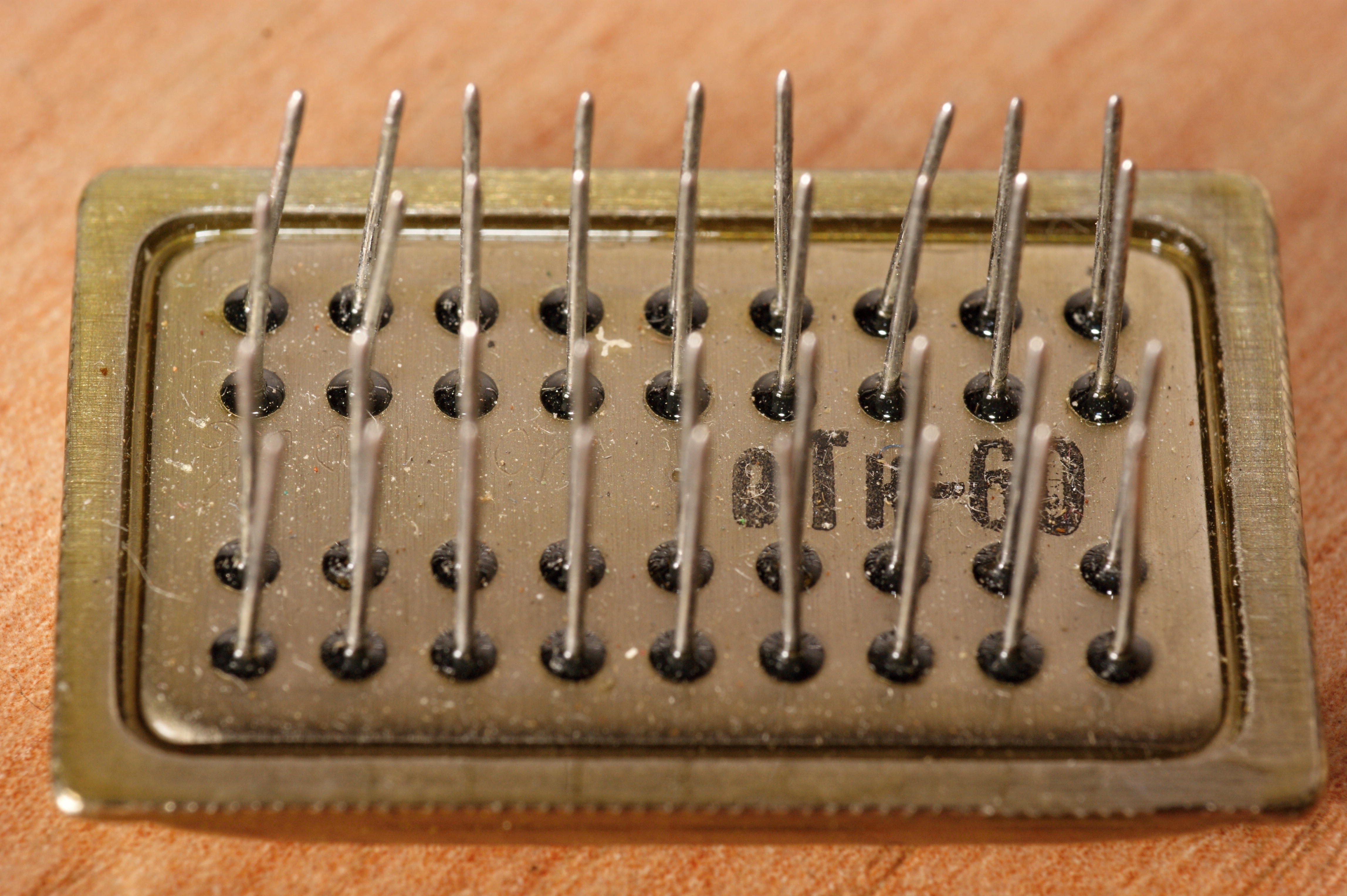

Из особенностей - два напряжения питания +5 В и +3 В и интересный четырёхрядный корпус (прямоугольный металлостеклянный 155.36-1, он же 254БМС36-1). Типичные времена задержки для логических элементов 50...150 нс, при потребляемой мощности до 23 мВт/элемент.

2ИЛ401 2КТ402 2ЛБ401 2УП402 240АГ1 240ИМ1 240ЛА2
2ИР402 2ЛБ402 2УТ402 240ИР2 240ЛА3
2ЛБ403 240ЛА4
2ЛБ404

Историческая справка:

   "Освоение тонкопленочного монтажа на участке натолкнуло на мысль о разработке многокристальных микросборок для создания цифровых устройств и процессоров. Развитие этого направления привело к разработке на основании совместного приказа Министра судостроительной промышленности и Министра электронной промышленности принципиально новой элементной базы - многокристальных интегральных схем в металло-стеклянном герметичном корпусе. Разработку выполняло Вильнюсское КБ МЭП. Уже в 1970 году была изготовлена опытная партия микросхем “Вардува” (серия 240) 12-ти типов. Схемы функциональных узлов микросхем были разработаны нами, исходя из логических схем ЭВМ (в одном корпусе размещалось 8 разрядов регистра, 2 разряда АЛУ и т.п.). Эта разработка на много лет опередила создание многокристальных схем за рубежом (“мультичипы”)".

   "Для увеличения степени интеграции изделий электронной техники с целью уменьшения весовых и габаритных характеристик аппаратуры подводных лодок в Вильнюсе была поставлена работа по разработке конструкторно-технологической базы для создания больших гибридных интегральных микросхем. Созданная технология производства включала разработку специализированного металлостеклянного корпуса. Активными элементами в схемах служили бескорпусные интегральные микросхемы серии 156 с гибкими выводами. Гибридные микросхемы получили маркировку серия 240." [7]

От себя добавлю, что кристаллы 156ой серии использовались только в логических микросхемах 240 серии; помимо них выпускались также и аналоговые схемы (например К2КТ402), которые были реализованы на дискретных элементах.

   "Разработчикам многокристальных микросхем очень хотелось стать пионерами больших интегральных схем БИС, и они посчитали свои схемы гибридными большими интегральными схемами ГБИС. Им было присвоено название ГБИС "Вардува", а в дальнейшем "серия 240".

   В приказе двух министров указывалось, что ГБИС предназначены для двух радиоэлектронных систем, разрабатываемых в КНИИРЭ. В состав обеих систем должна была входить ЭВМ [речь про ЭВМ "Карат" - К.], причем с самого начала было решено разрабатывать ее как унифицированную для всех систем, создаваемых в институте (на подходе были задания на разработку еще трех систем). Функционально-логическую схему машины начали проектировать еще до начала ОКР "Вардува". Электрическую схему процессора и микропрограммы разрабатывали одновременно с электрическими схемами ГБИС "Вардува", поэтому состав ряда ГБИС был хорошо обоснован, в дальнейшем корректировка его не потребовалась и фактически это была совместная разработка КНИИРЭ и Вильнюсского КБ".
[5]

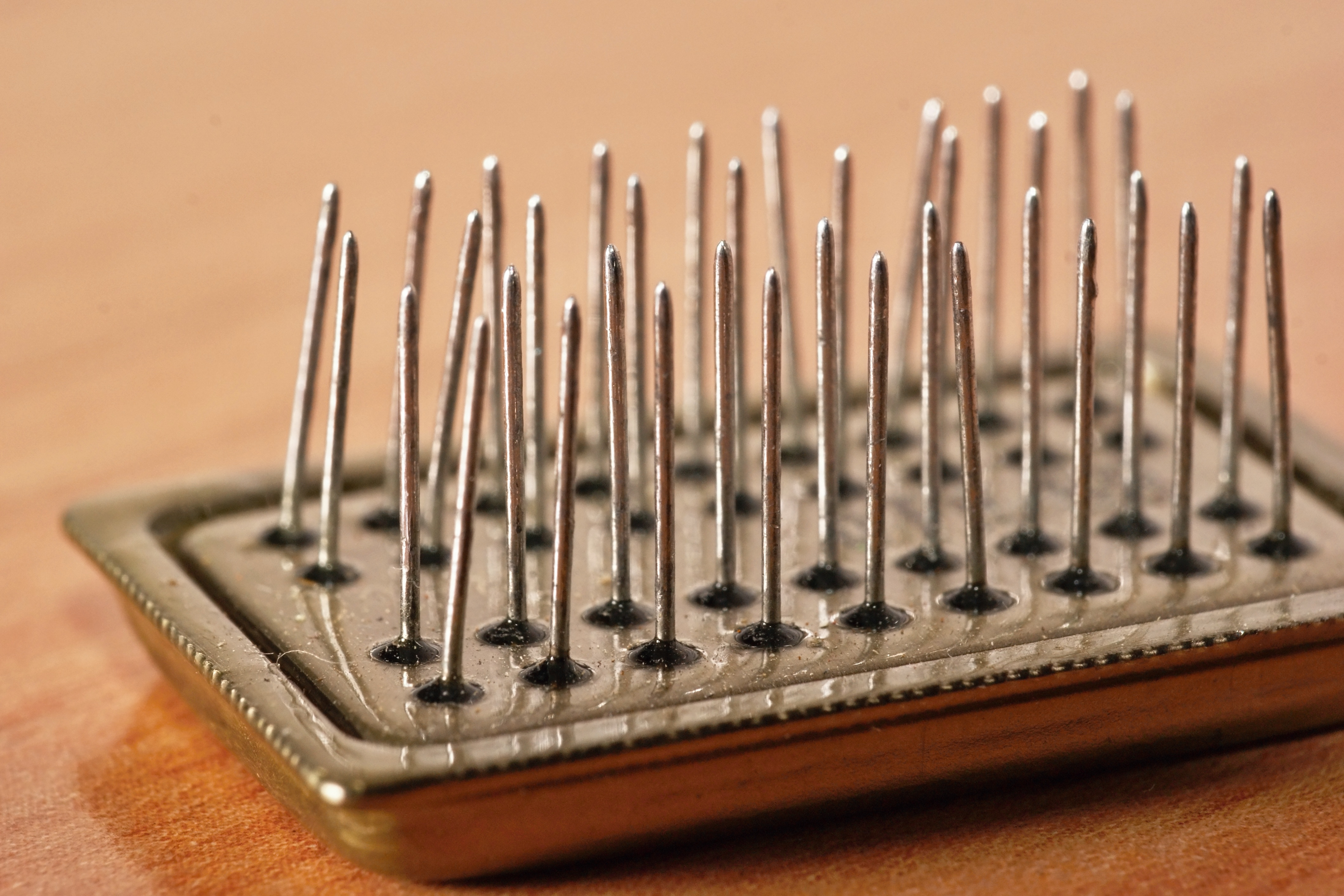

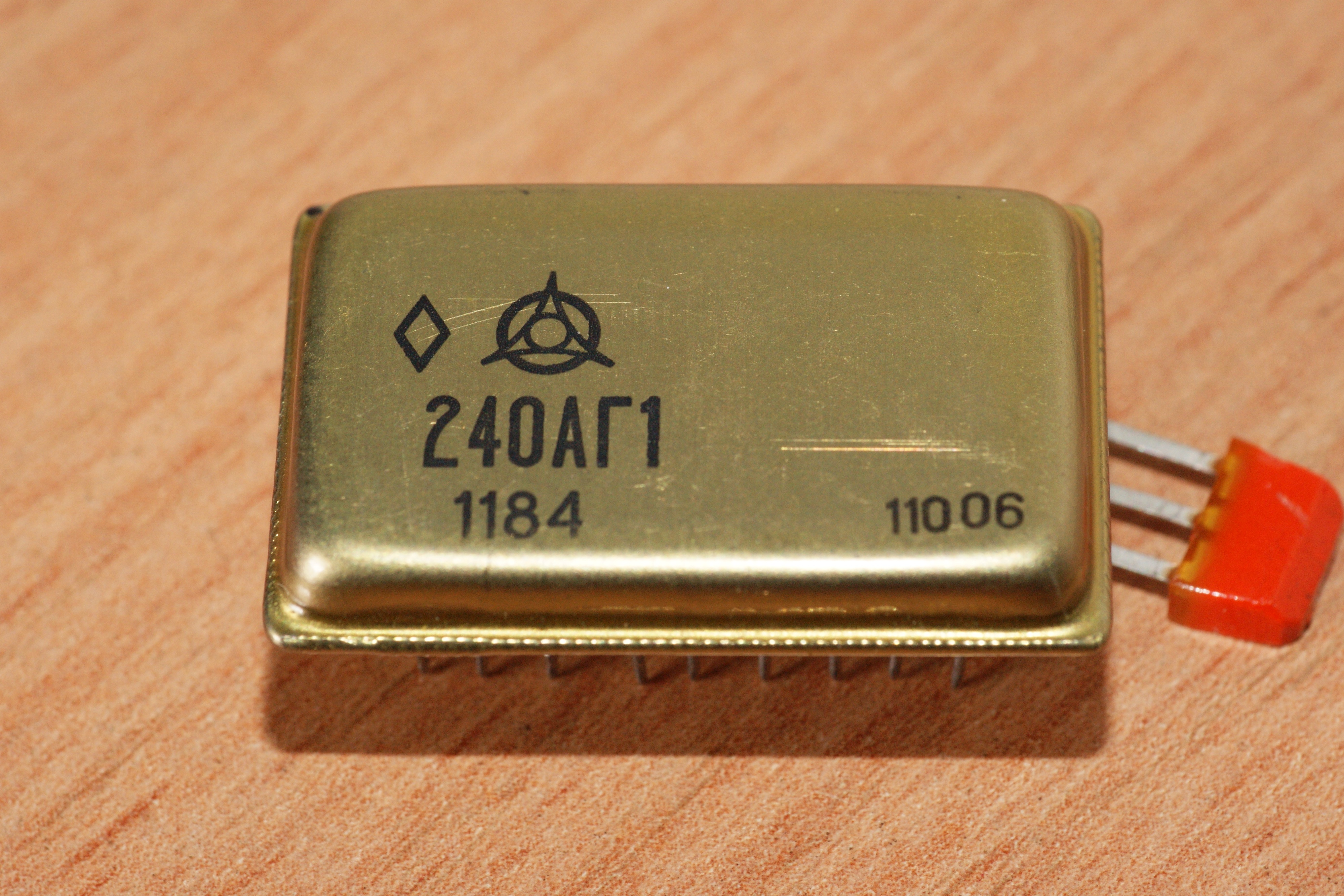

240АГ1

Микросхема 240АГ1 представляет собой формирователь временных интервалов и состоит из шести не связанных друг с другом кристаллов микросхем 156АГ1А. Справочный лист на старый вариант этой микросхемы, 2ПМ401, из отраслевого справочника.

Производитель - "Полярон", г.Львов (Украина)

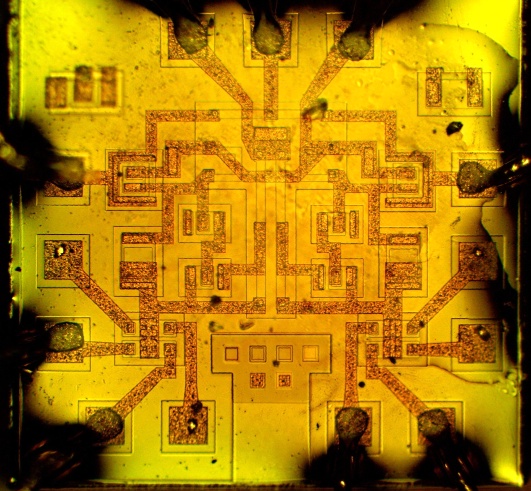

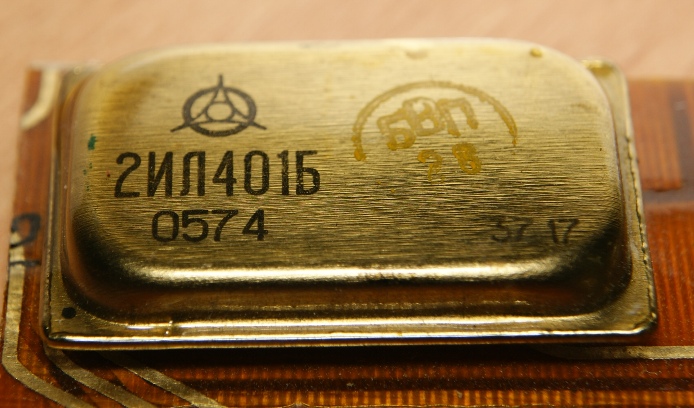

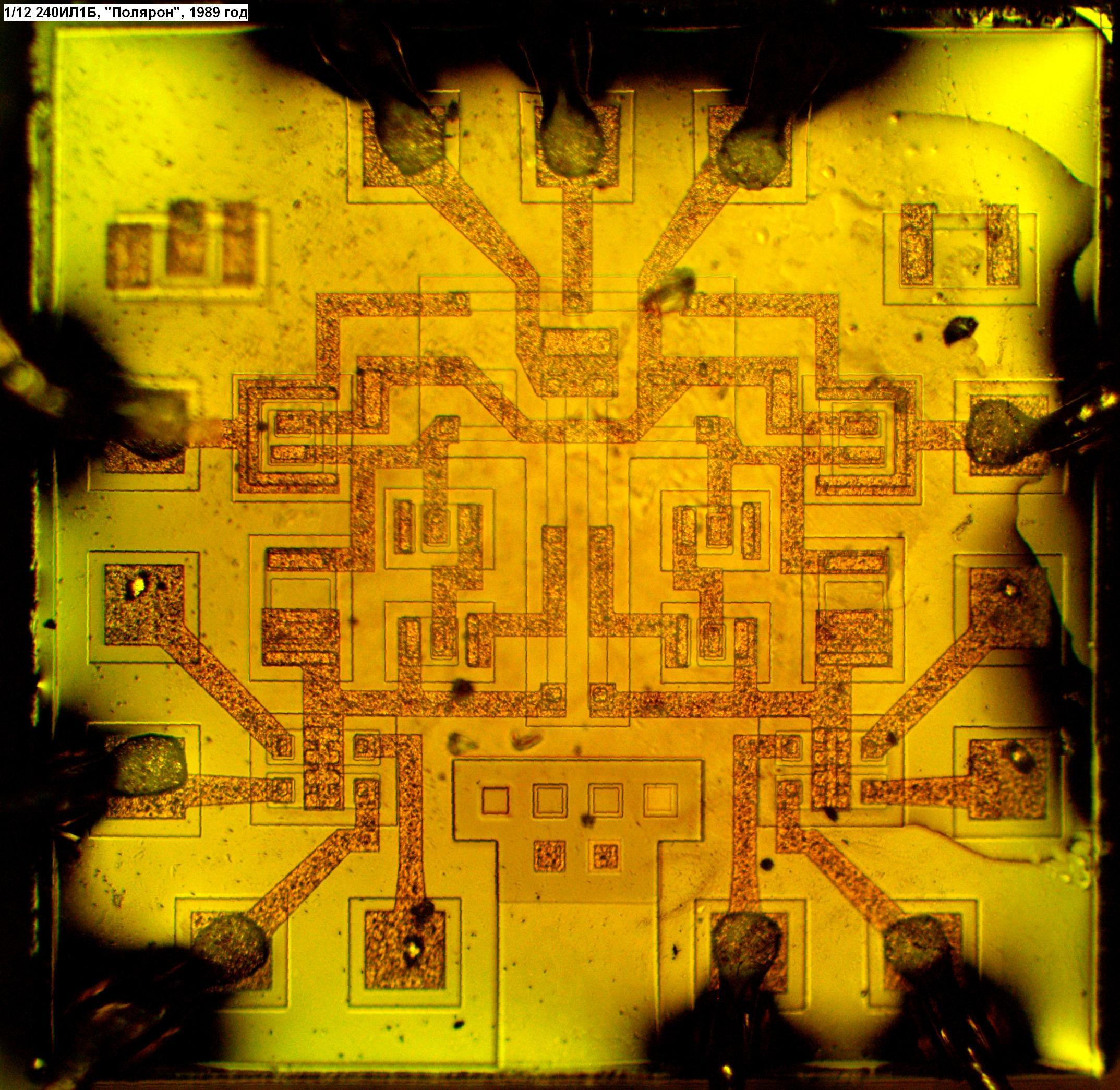

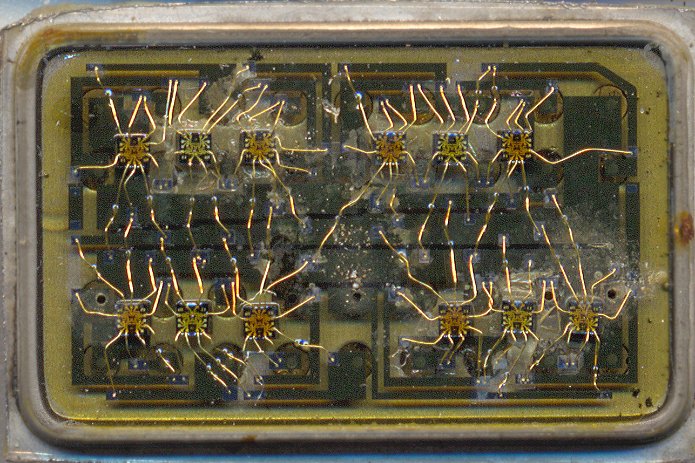

2ИЛ401Б

Назначение - 8 полусумматоров. Справочный лист из отраслевого справочника на нее.

Производитель - "Полярон", г.Львов (Украина)


(фото Александра Назаренко)

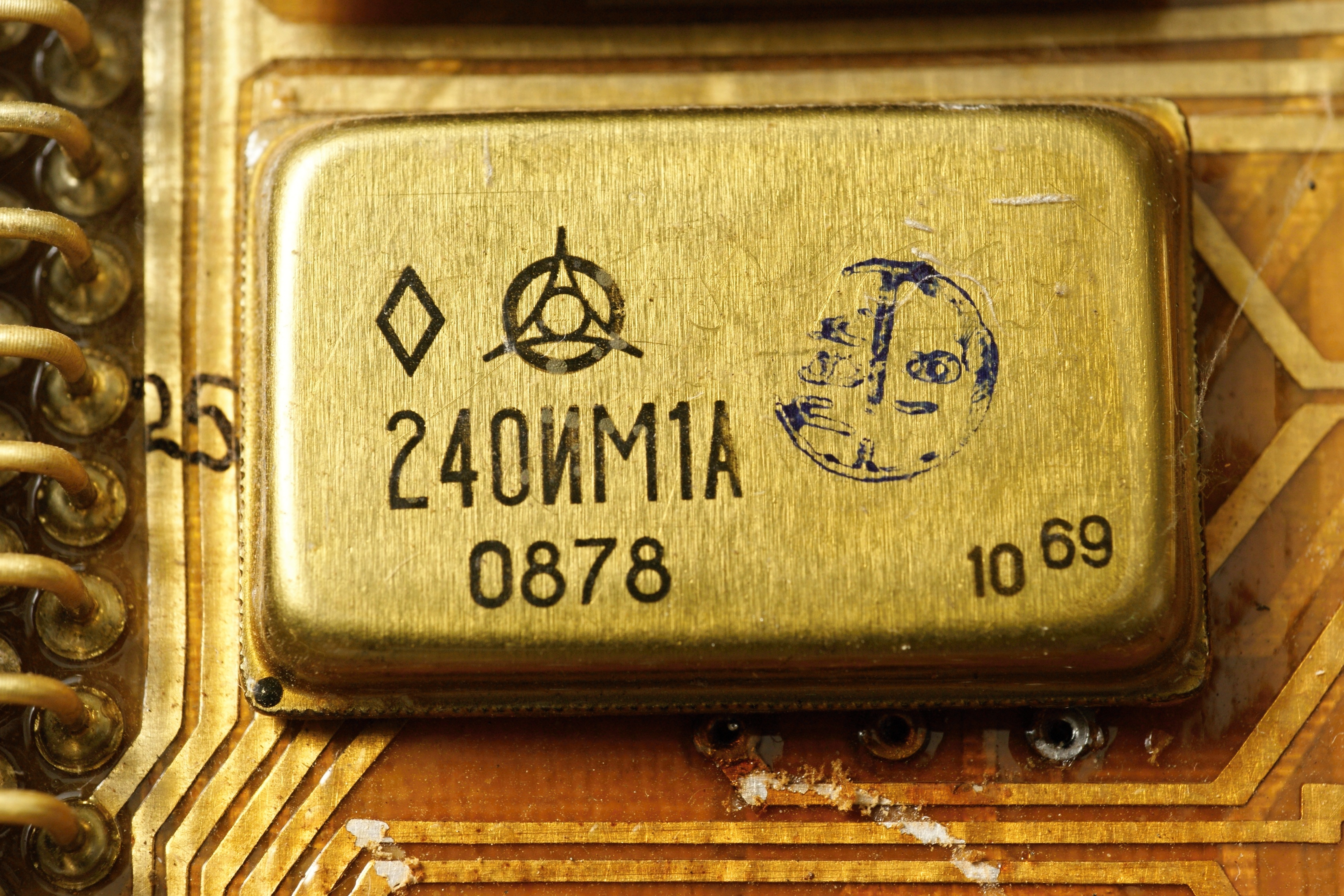

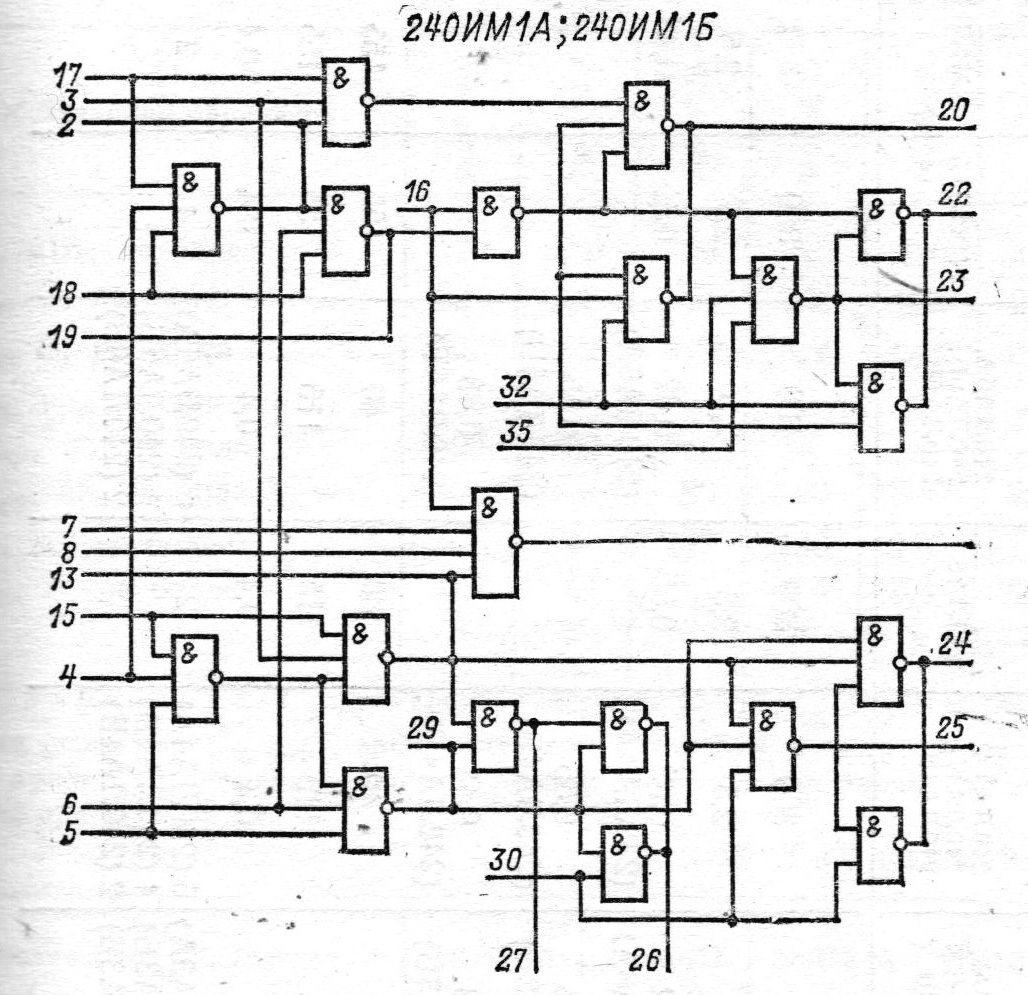

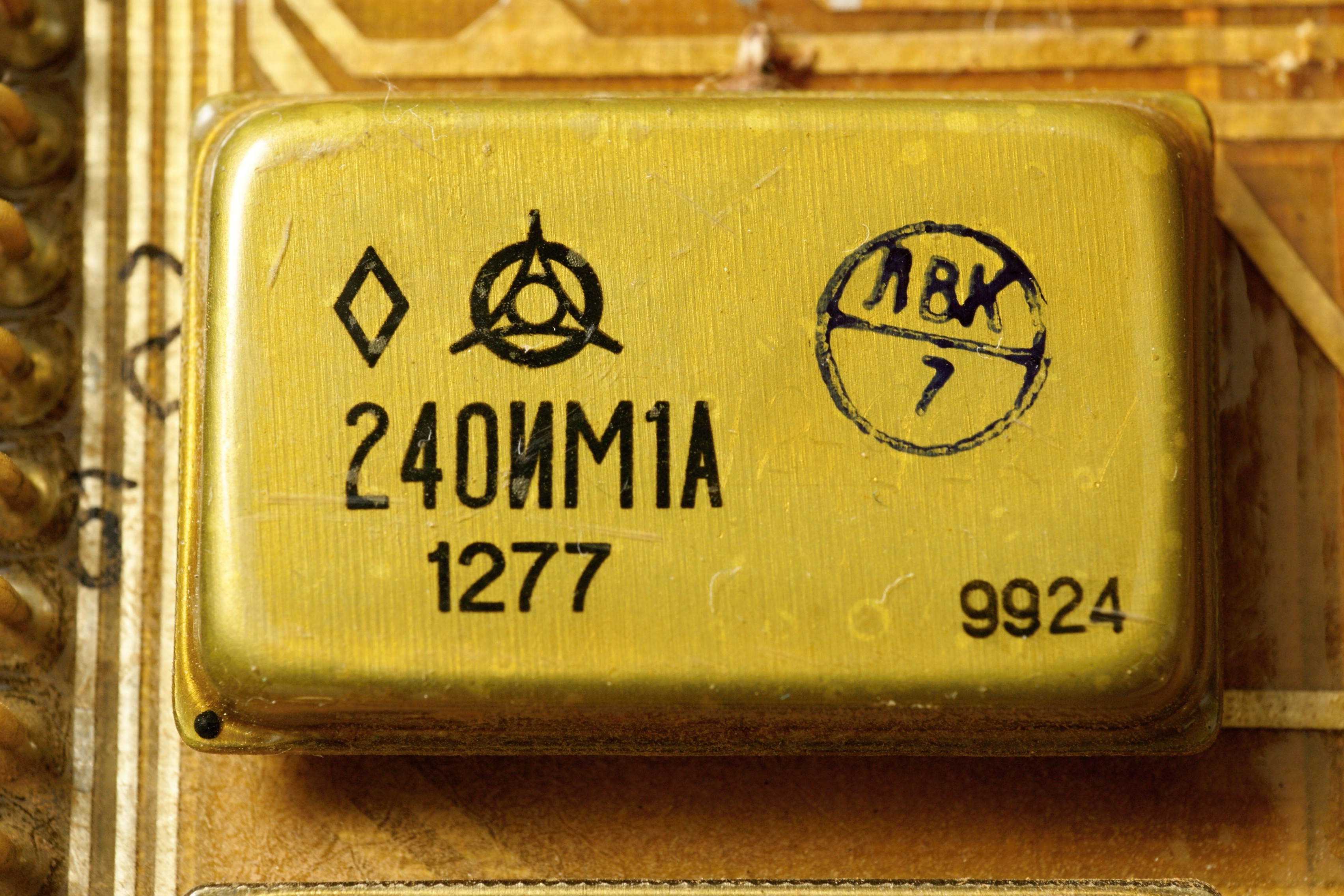

240ИМ1А

С этой микросхемой есть неясности. Внутренняя схема у неё состоит из 19 кристаллов, но описание и цоколевка в разных справочниках отличаются. Явно можно сказать, что это сумматор, но вот подробнее... либо это 2-разрядный, либо 3-разрядный с контролем введенной информации.

Производитель - "Полярон", г.Львов (Украина).

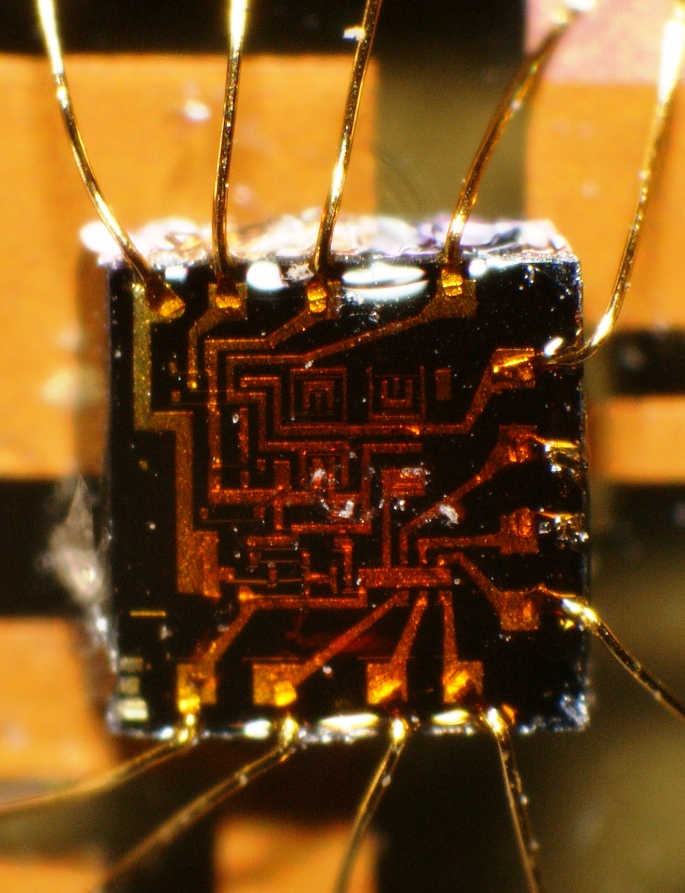

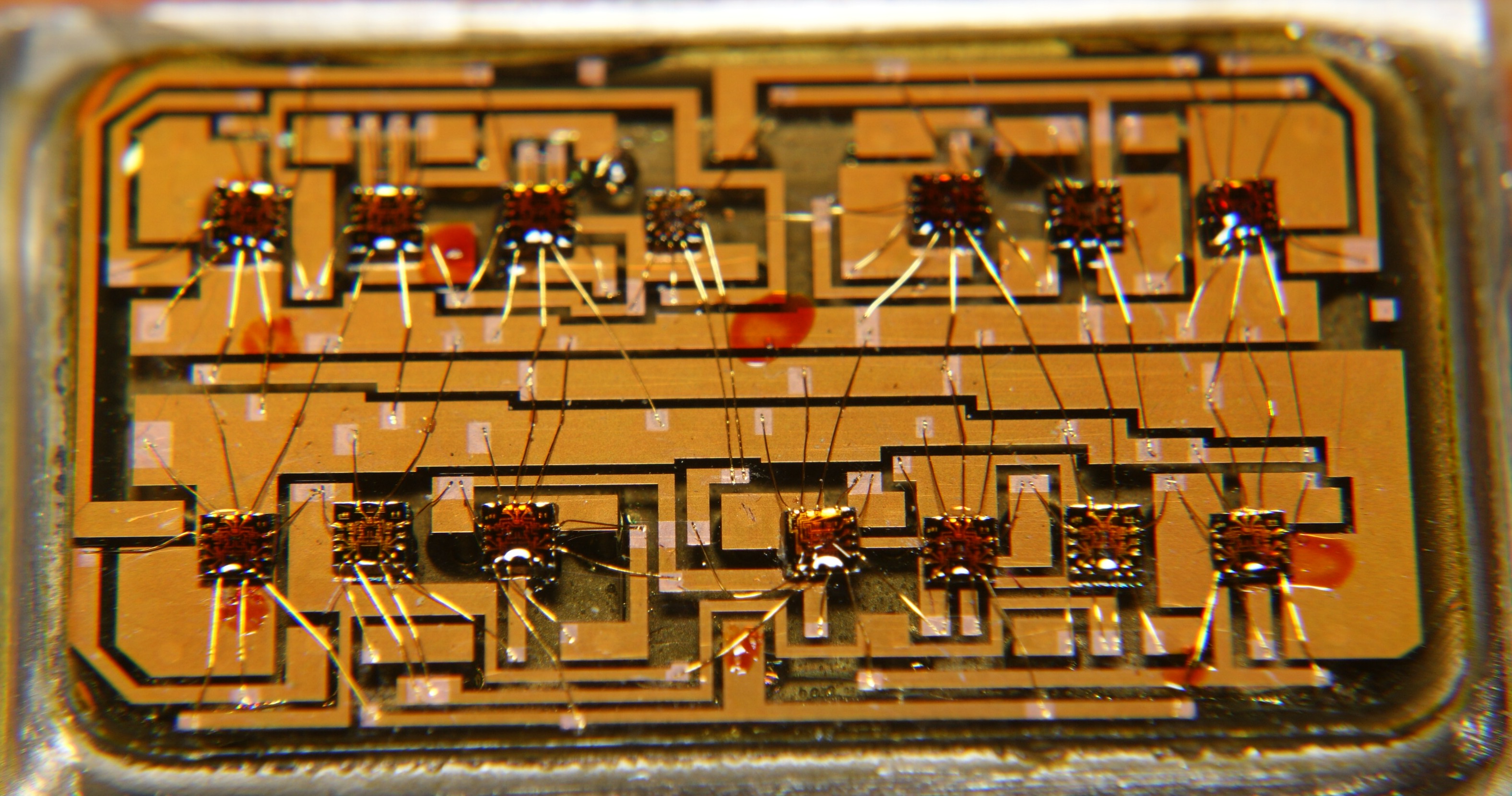

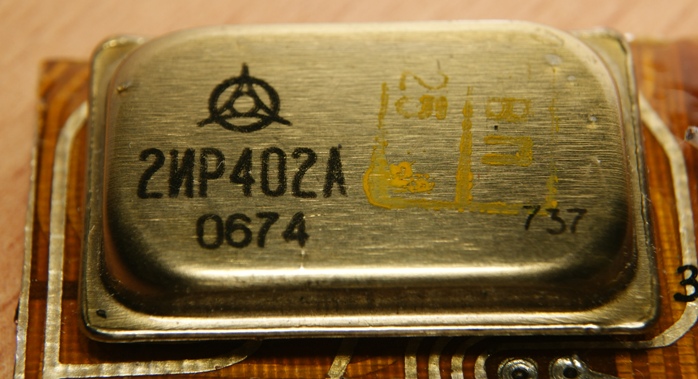

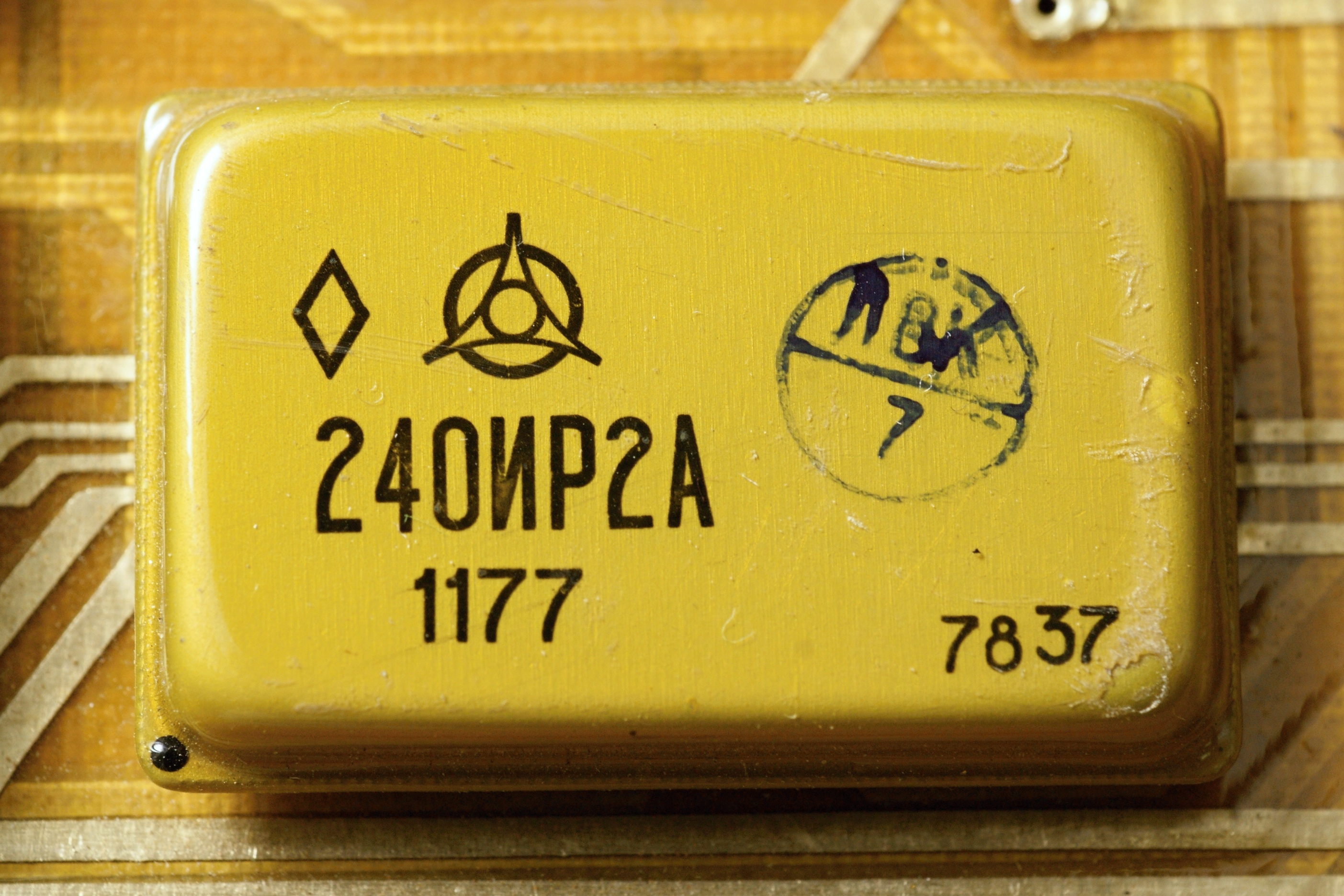

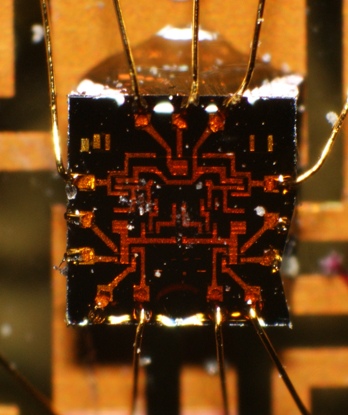

2ИР402А, 240ИР2А

Назначение - регистр хранения. С несколько запутанной логикой, на мой взгляд... Справочный лист из отраслевого справочника на него.

Производитель - "Полярон", г.Львов (Украина)

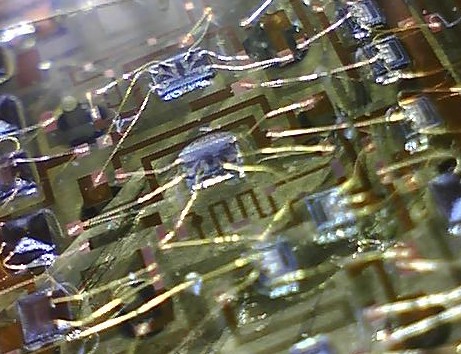

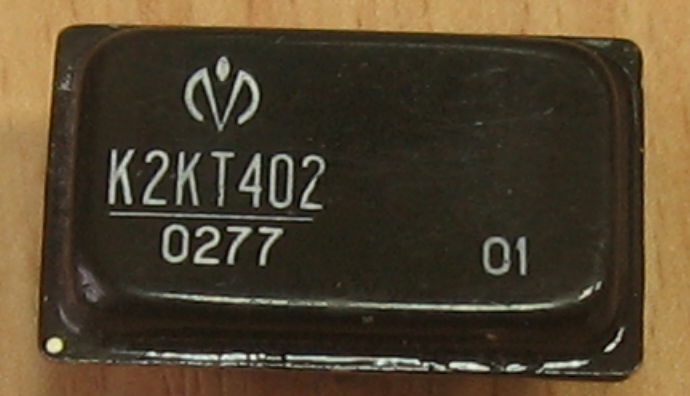

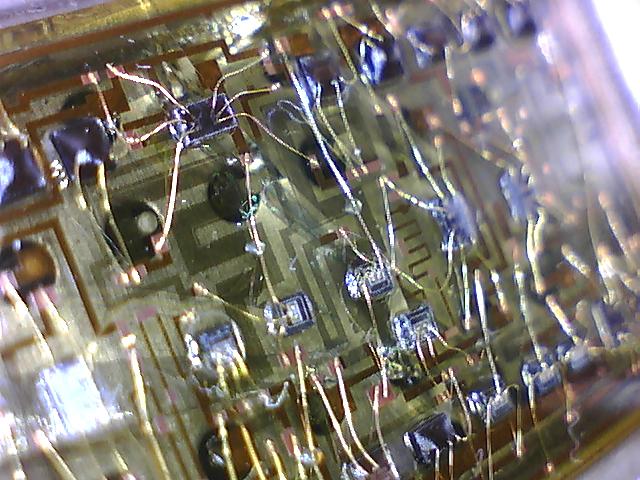

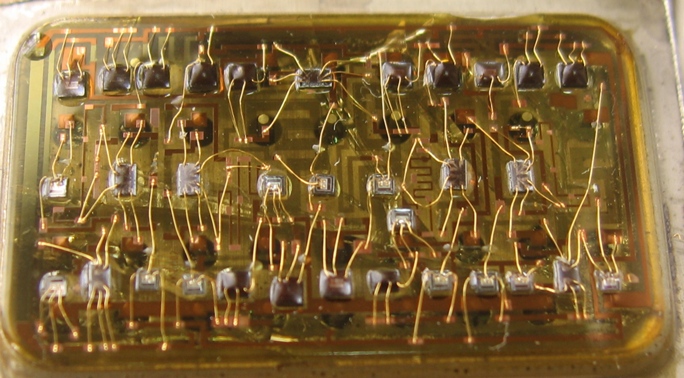

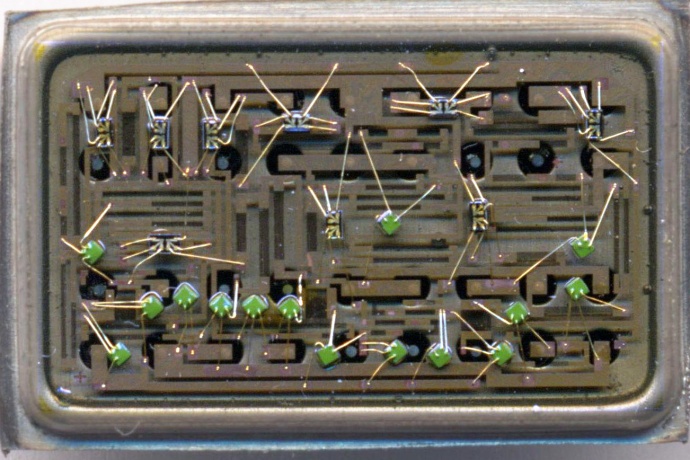

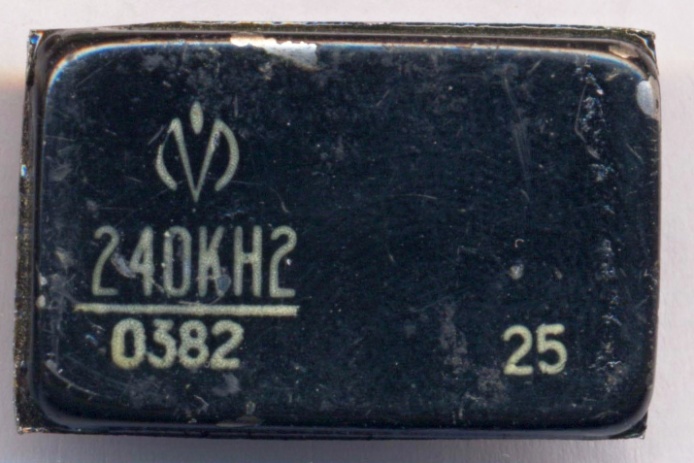

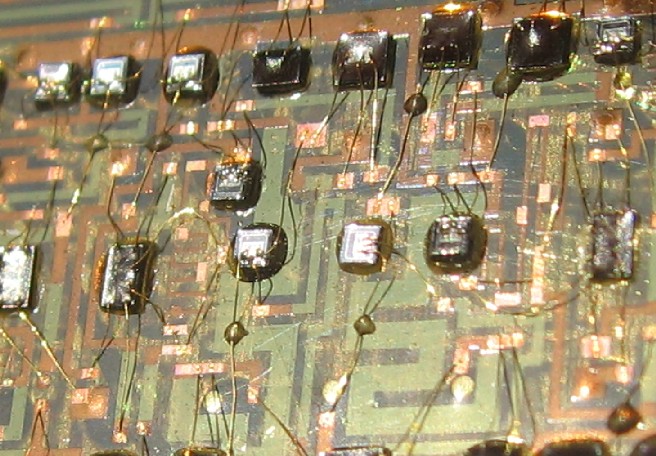

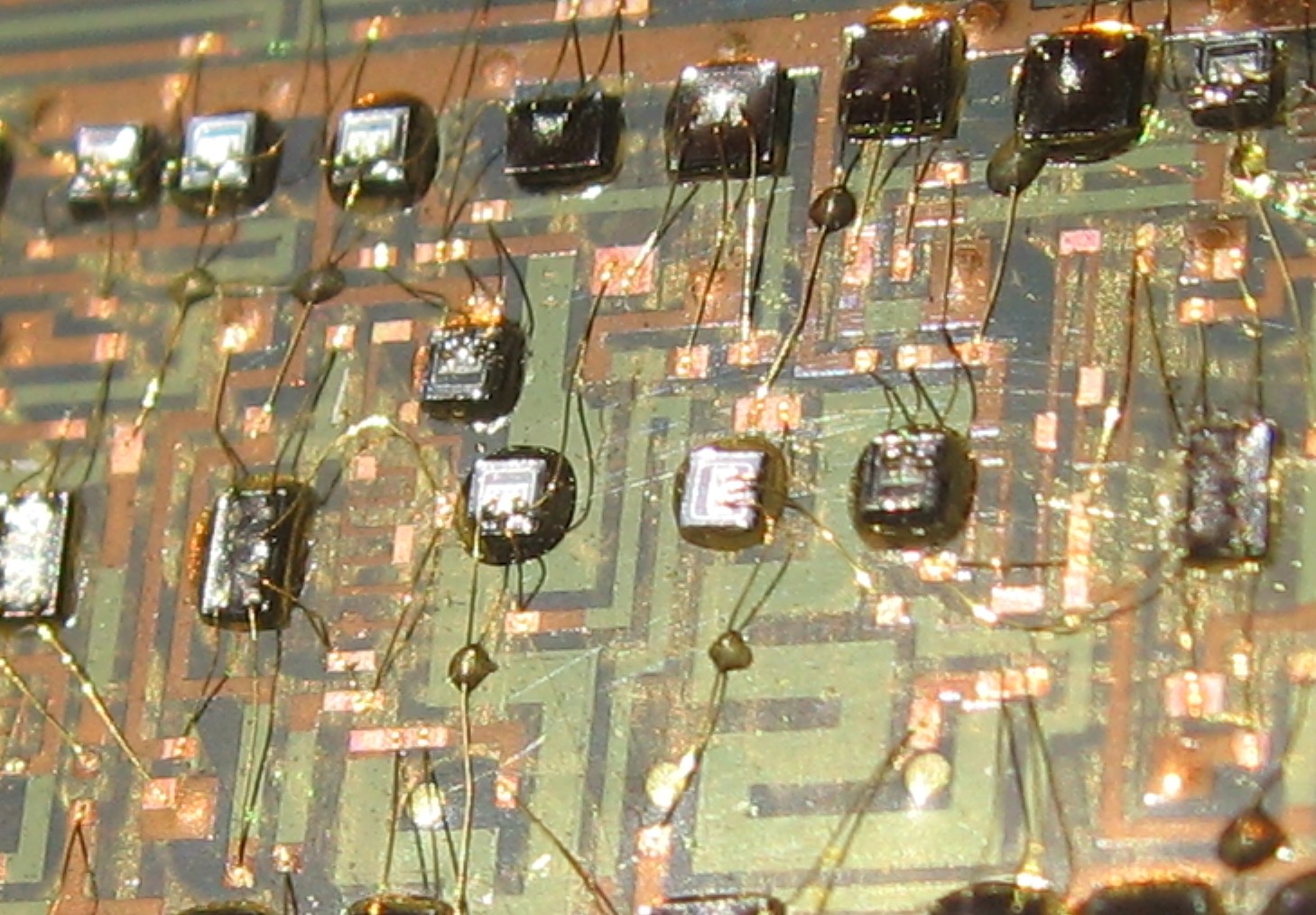

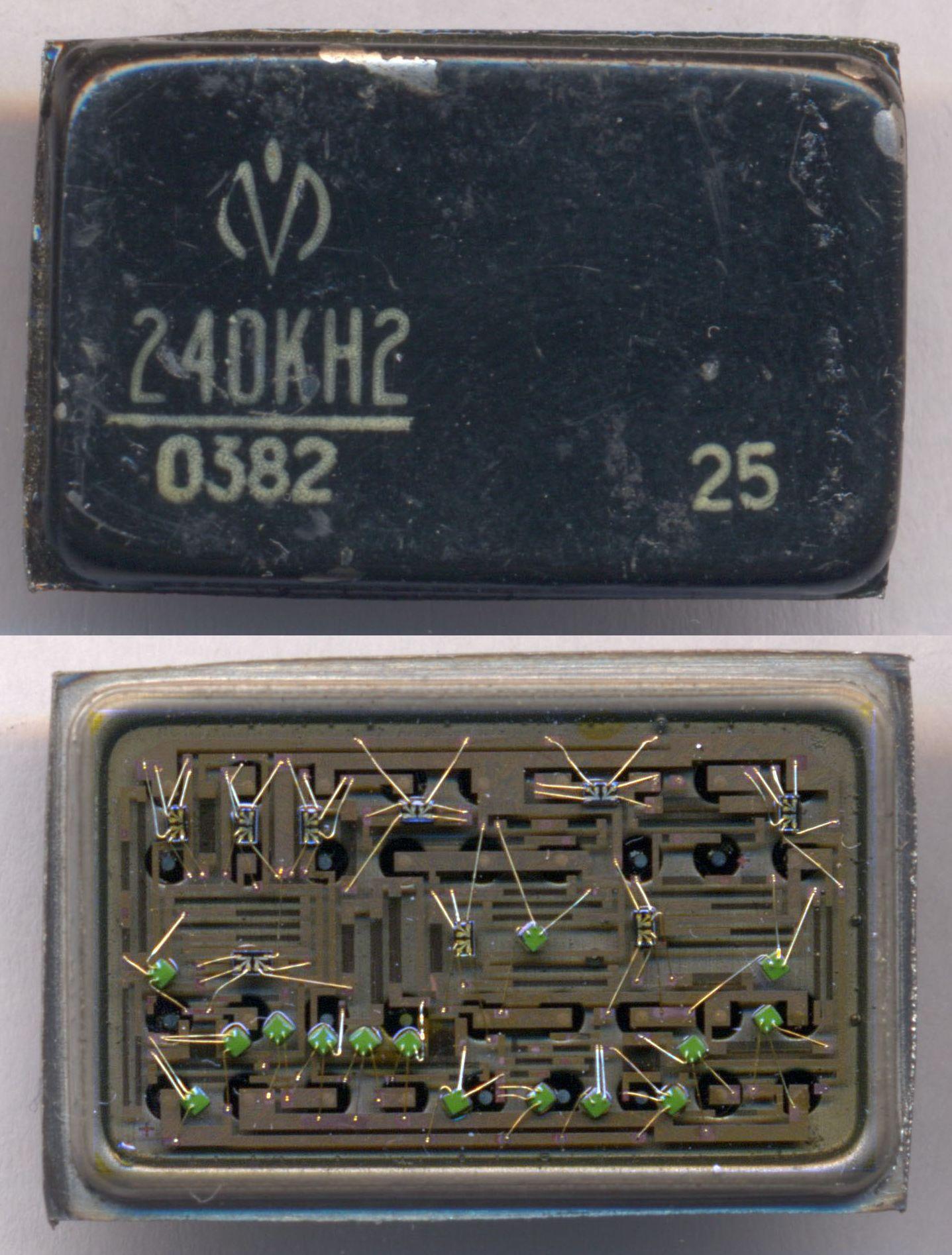

К2КТ402

Четырехканальный коммутатор; в дальнейшем стала называться К240КН2. Справочный лист из отраслевого справочника.

Производитель - вильнюсский НИИ "Вента" (ныне Vilniaus Ventos Pusladininkiai, Литва).

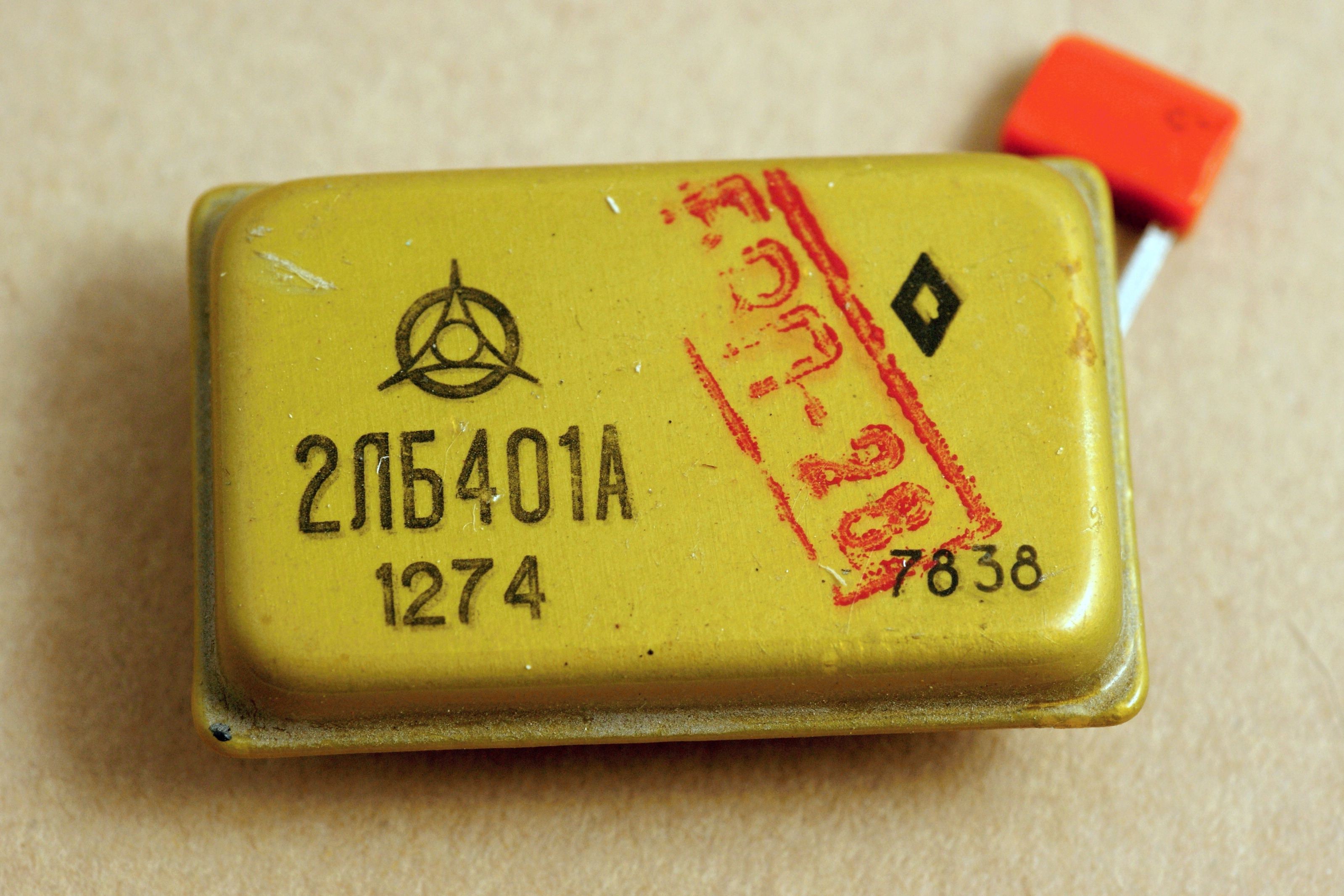

2ЛБ401А

Микросхема представляет собой сборку из 9 элементов И-НЕ. Справочный лист из отраслевого справочника на неё.

Производитель - "Полярон", г.Львов (Украина)


(фото Александра Назаренко)

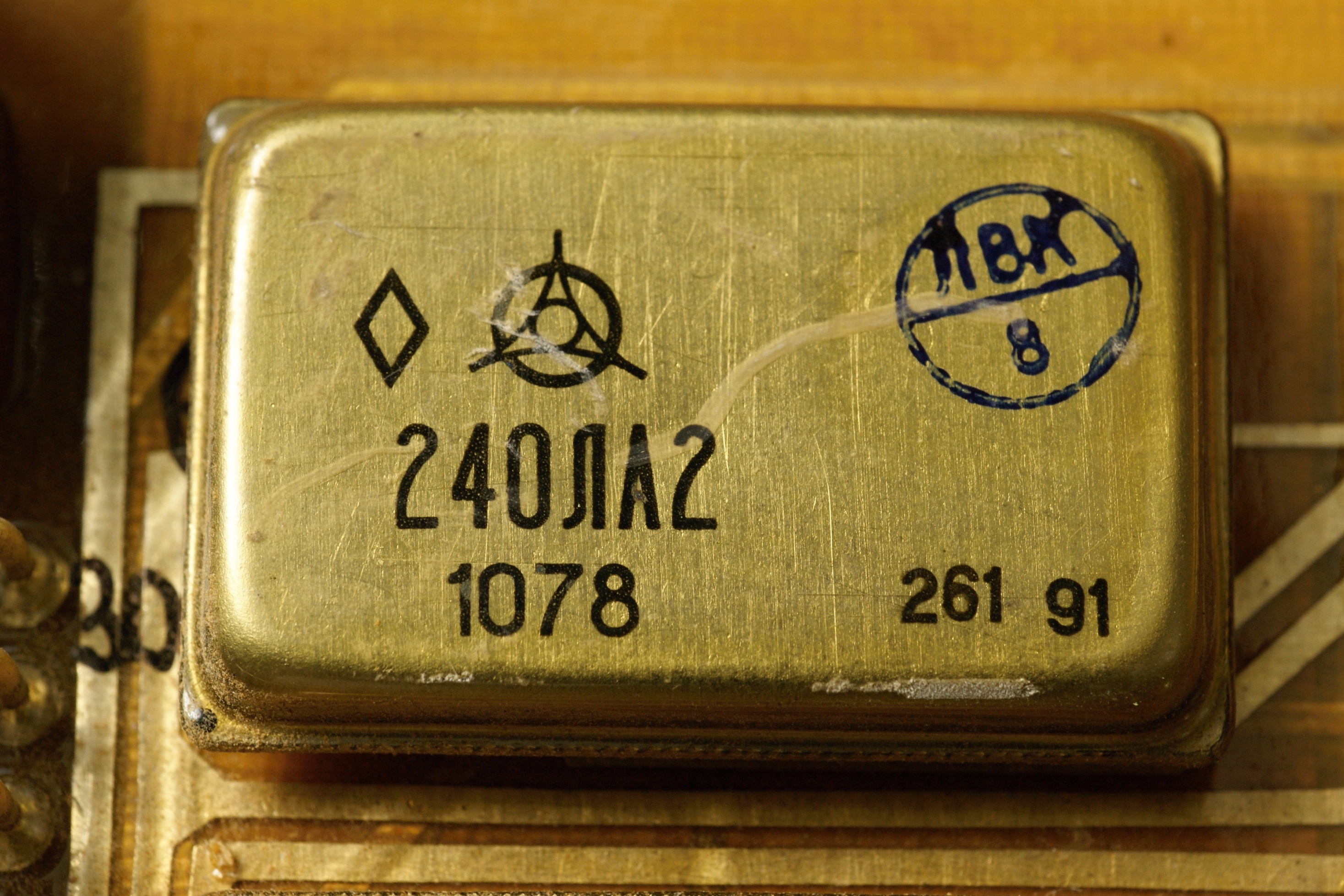

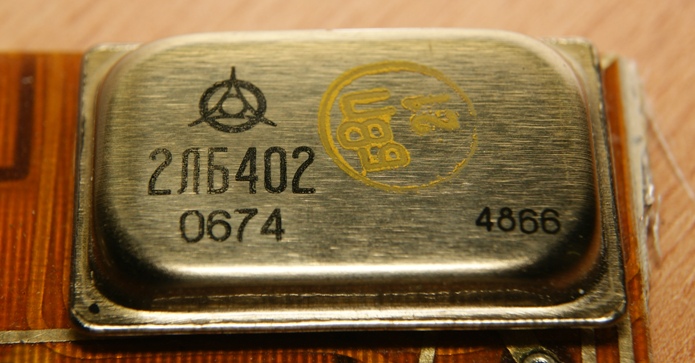

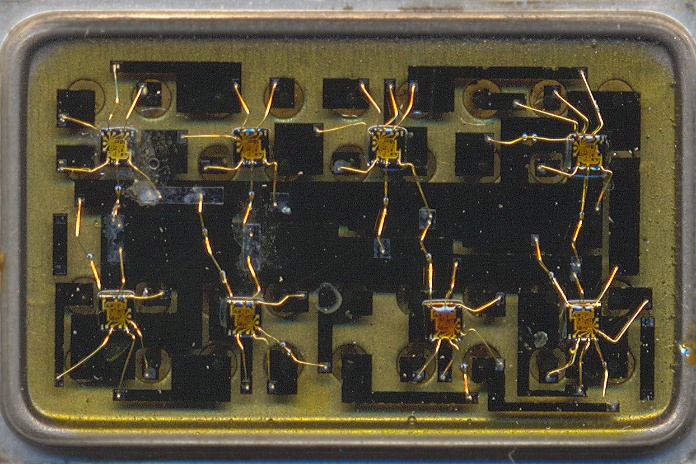

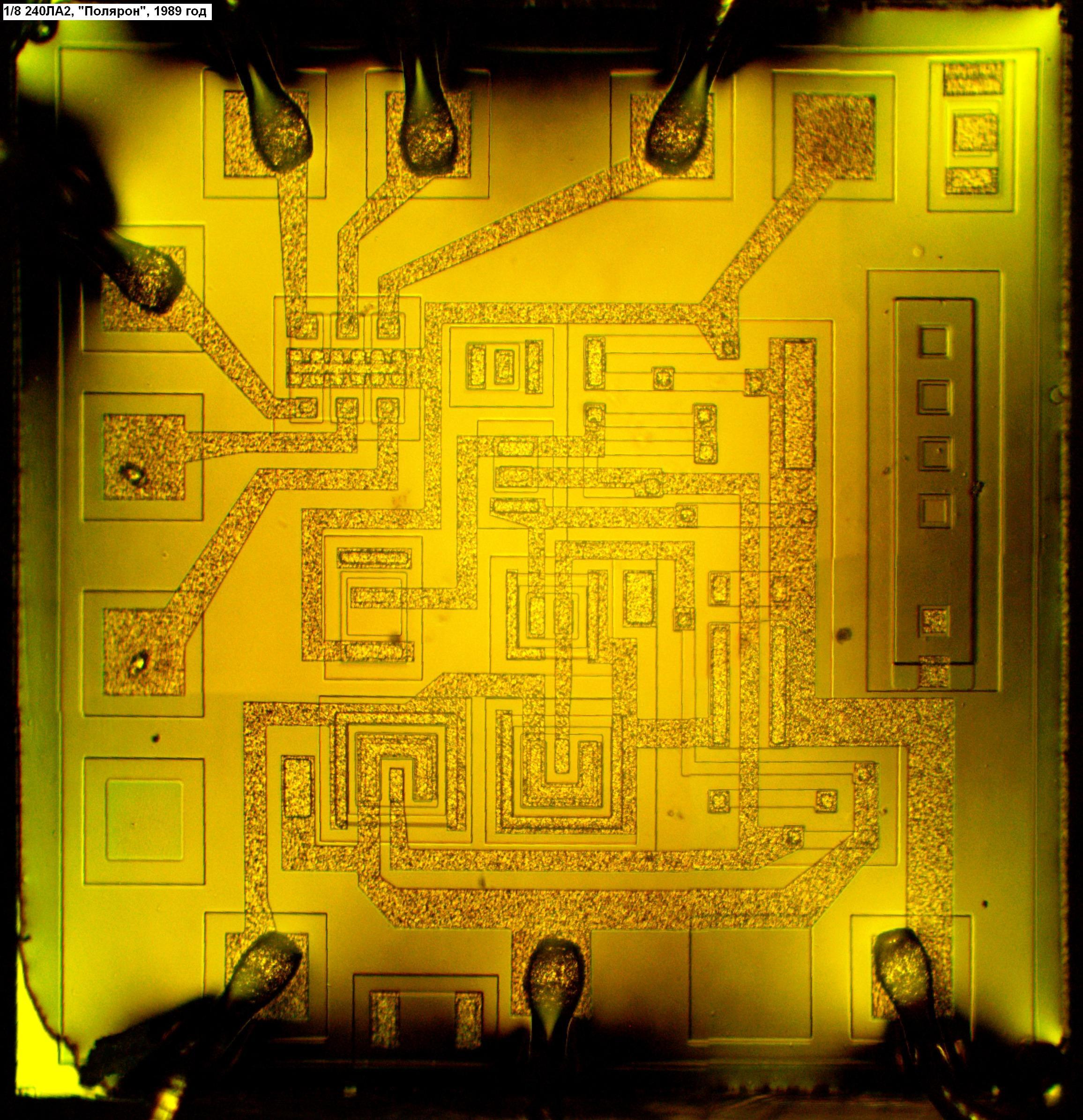

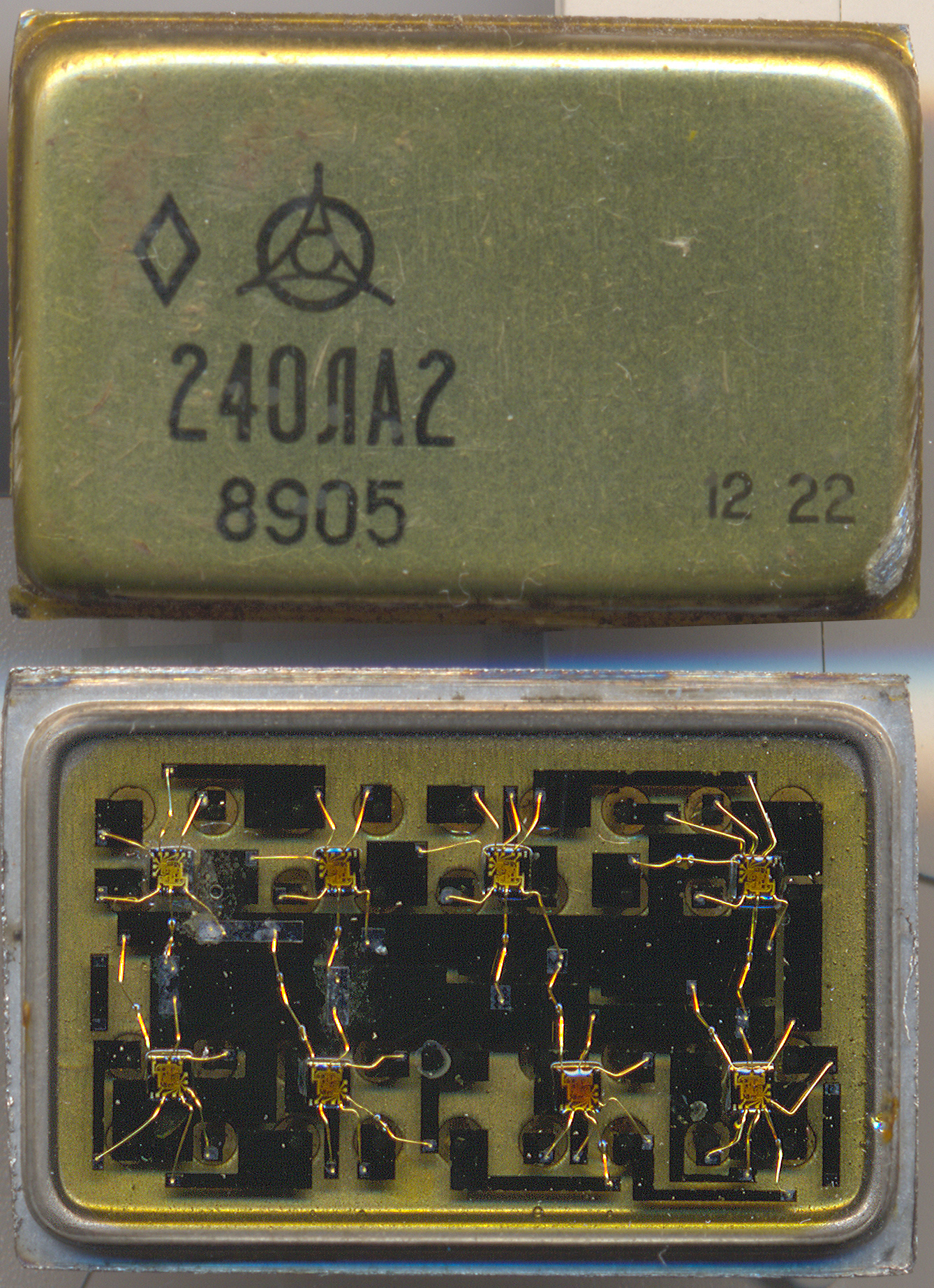

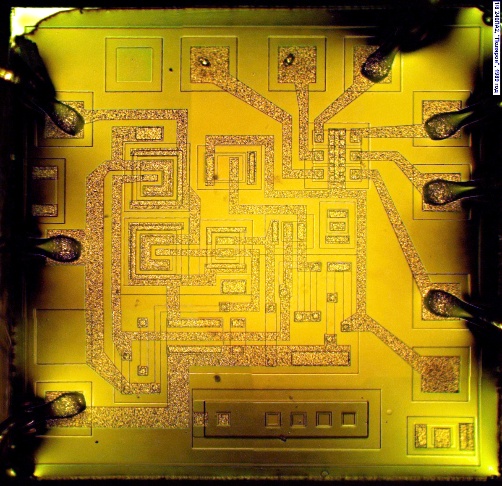

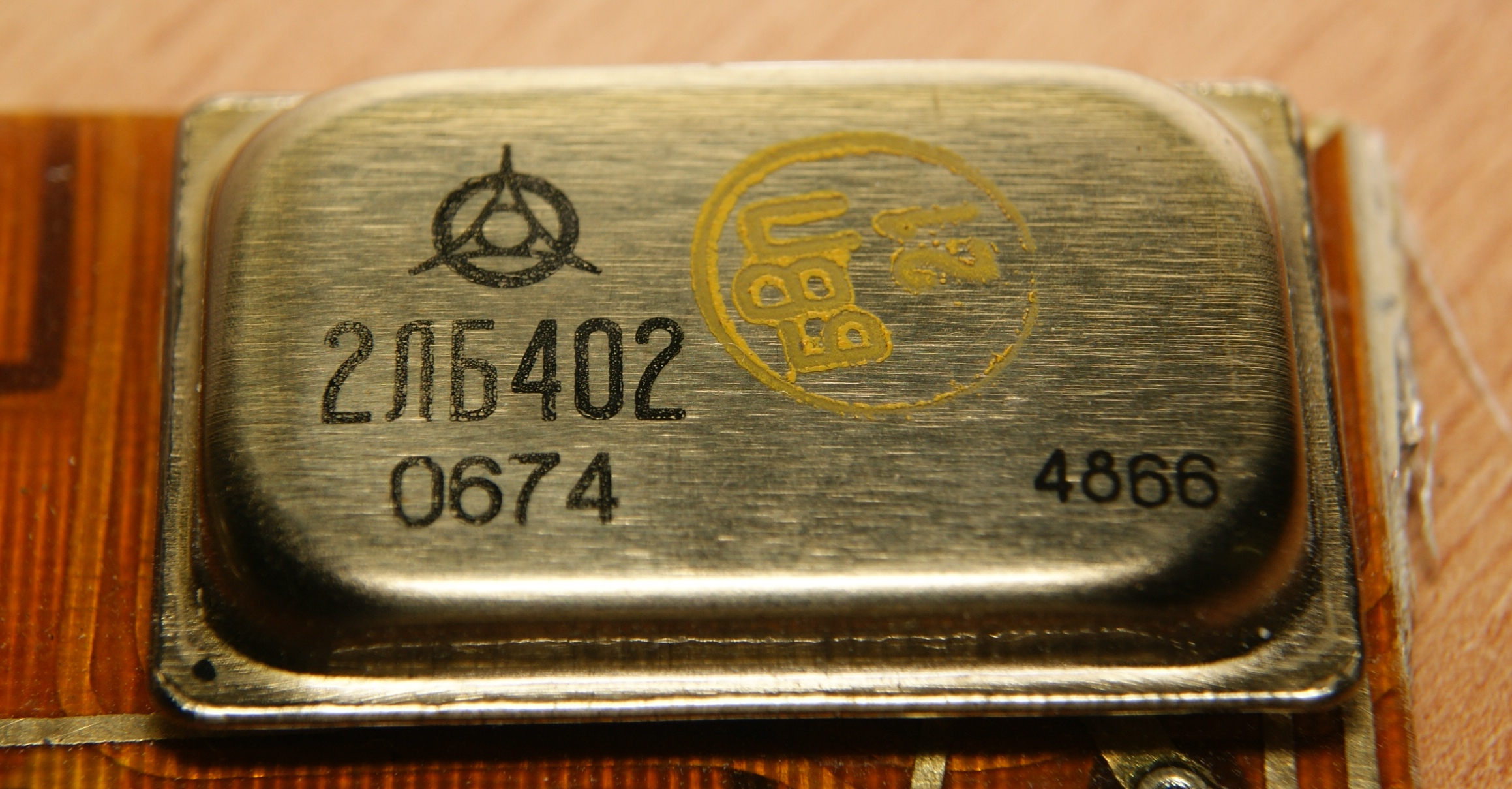

2ЛБ402, 240ЛА2

Назначение - 8 элементов И-НЕ с повышенным коэффициентом разветвления. Справочный лист из отраслевого справочника на старую версию этой микросхемы, 2ЛБ402.

Производитель - "Полярон", г.Львов (Украина)


(фото Александра Назаренко)

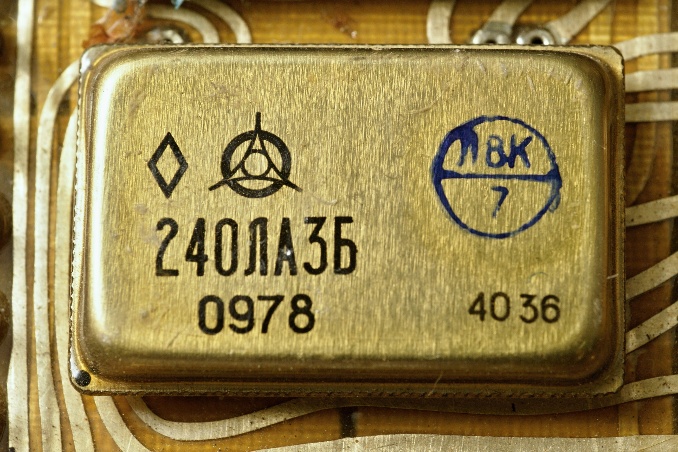

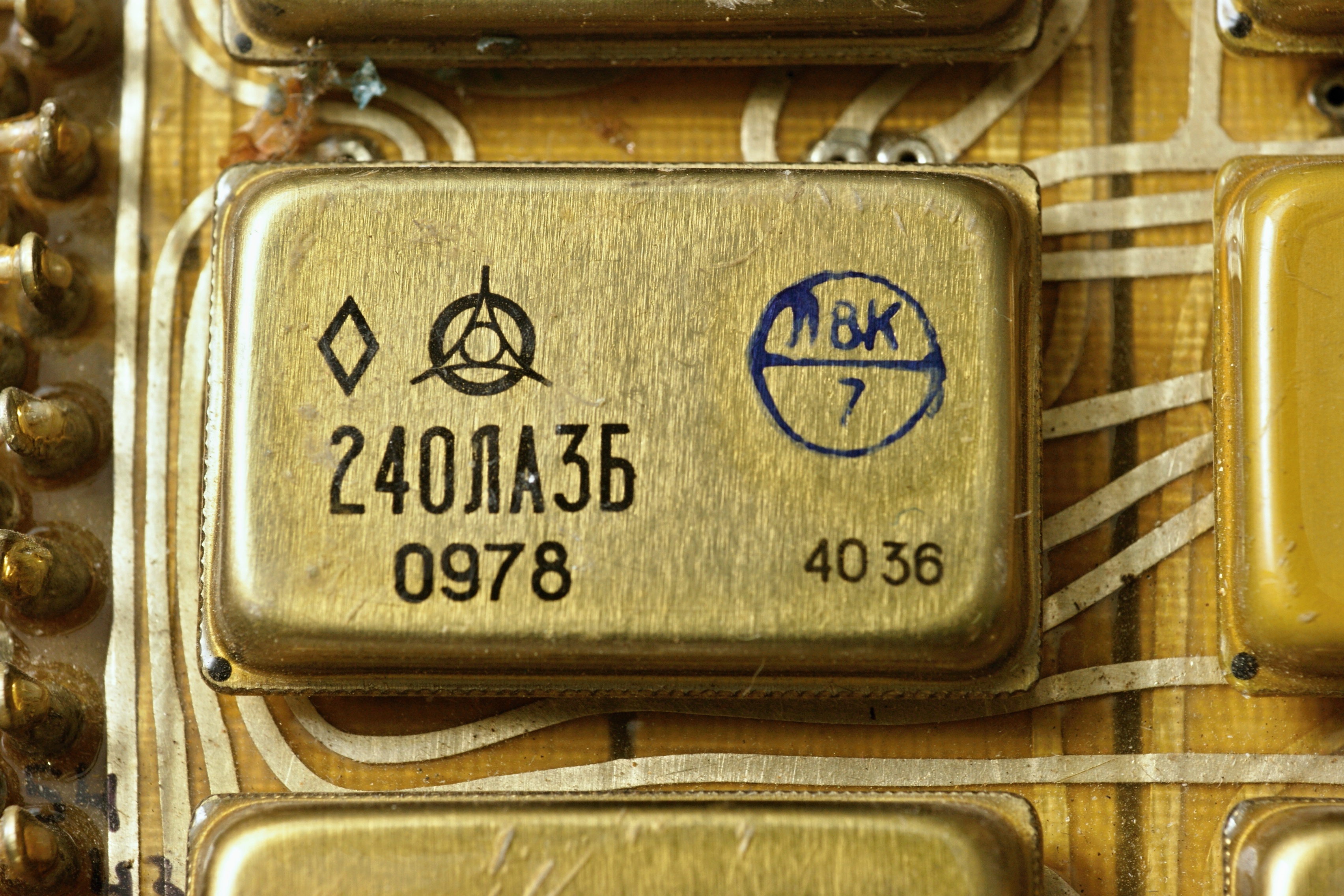

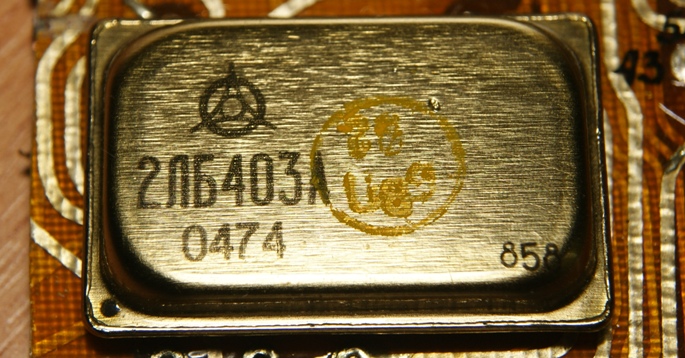

2ЛБ403А, 240ЛА3Б

Назначение - 12 элементов И-НЕ. Справочный лист из отраслевого справочника на нее.

Производитель - "Полярон", г.Львов (Украина)

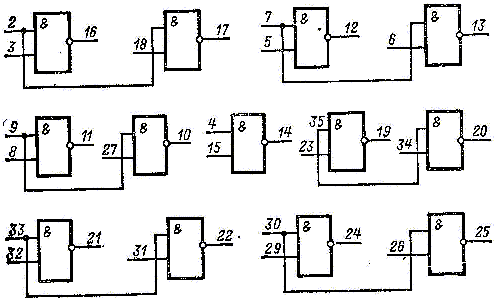

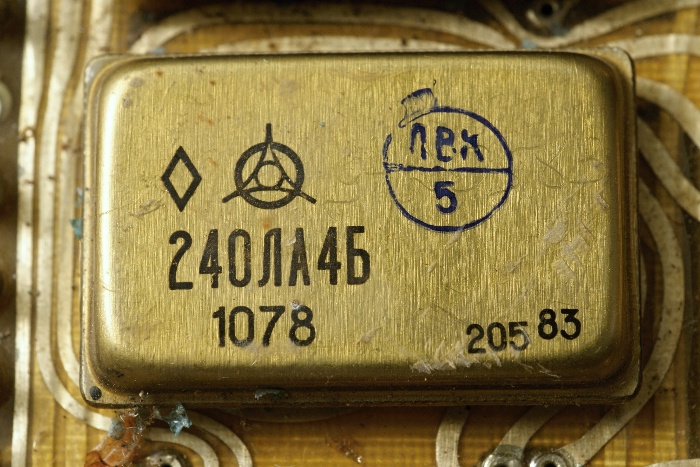

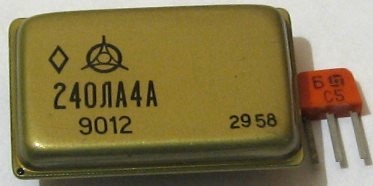

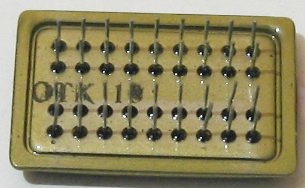

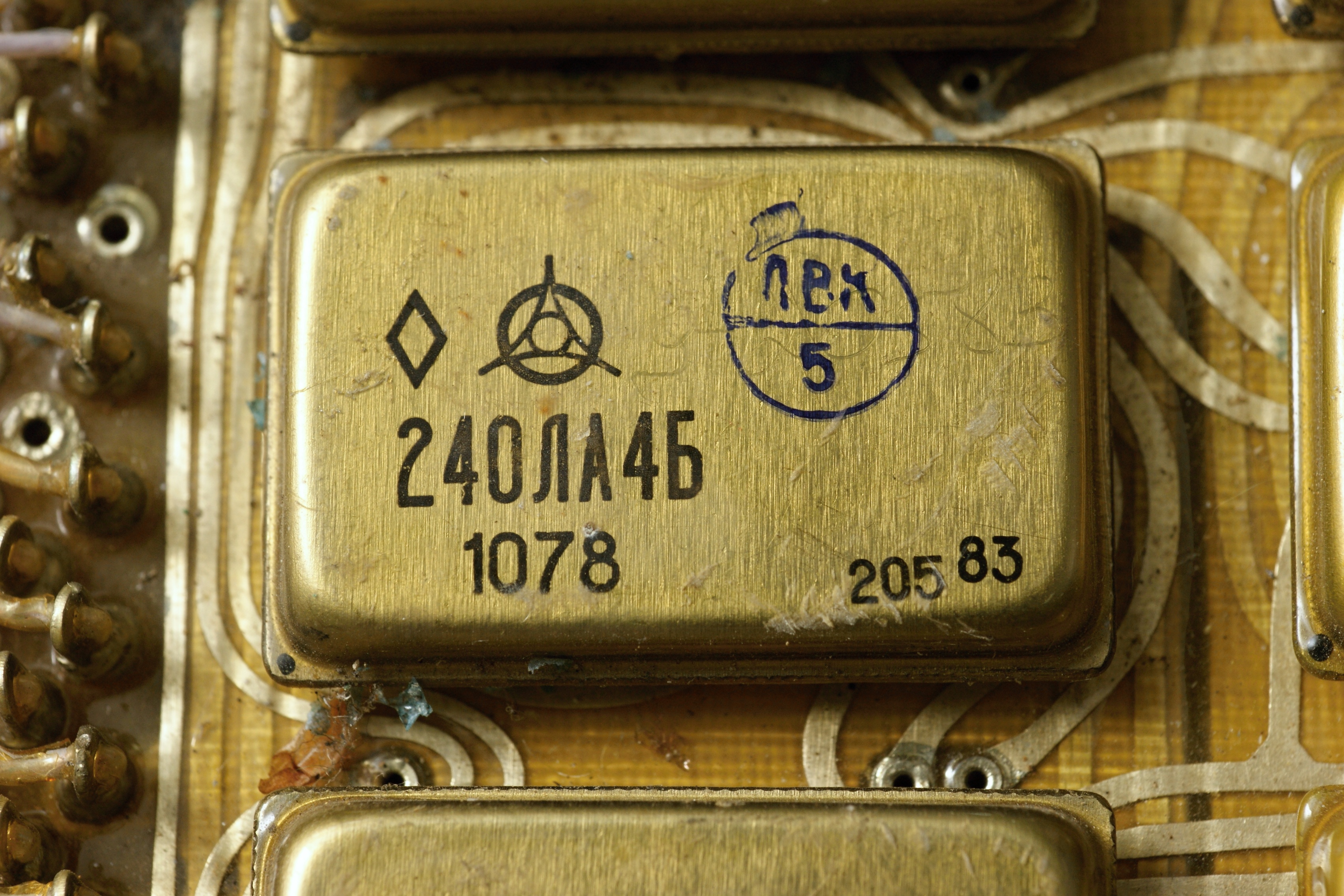

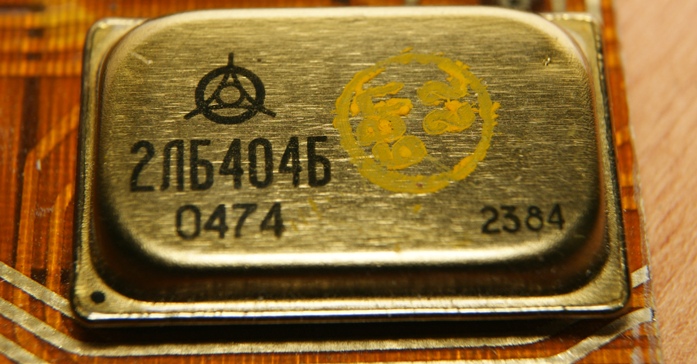

2ЛБ404Б, 240ЛА4А, 240ЛА4Б

Назначение - 13 (!) элементов И-НЕ.

Справочный лист из отраслевого справочника на старую версию этой микросхемы, 2ЛБ404.

Производитель - "Полярон", г.Львов (Украина)

Электрические параметры

Потребляемая мощность - не более 300 мВт
Коэффициент разветвления - 6
Выходное напряжение высокого уровня - не менее 2,5 В
Выходное напряжение низкого уровня - не более 0,62 В
Время задержки распространения сигнала при включении 1->0 - не более 40 нс
Время задержки распространения сигнала при выключении 0->1 - не более 115 нс
Помехоустойчивость статическая - не менее 0,40 В

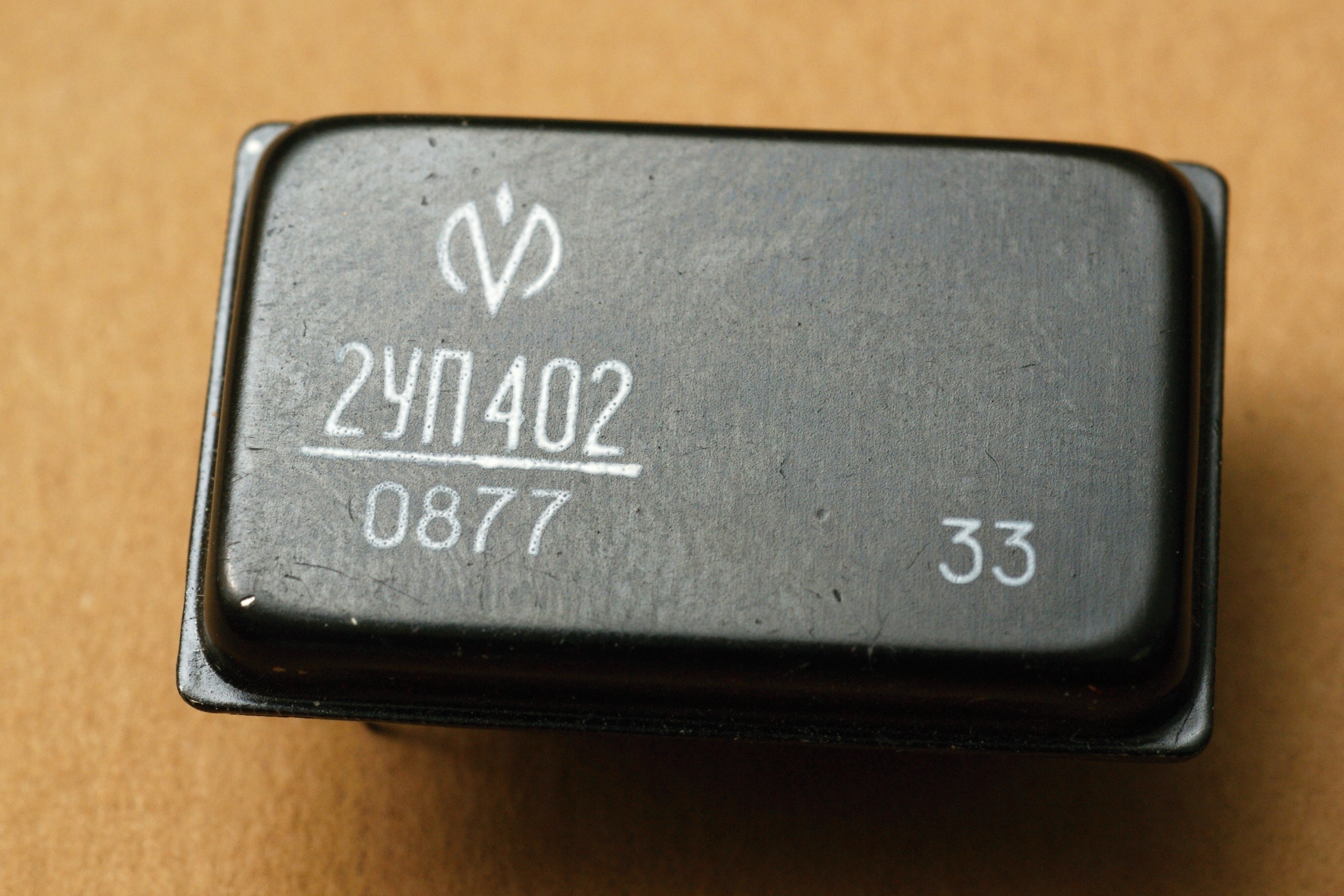

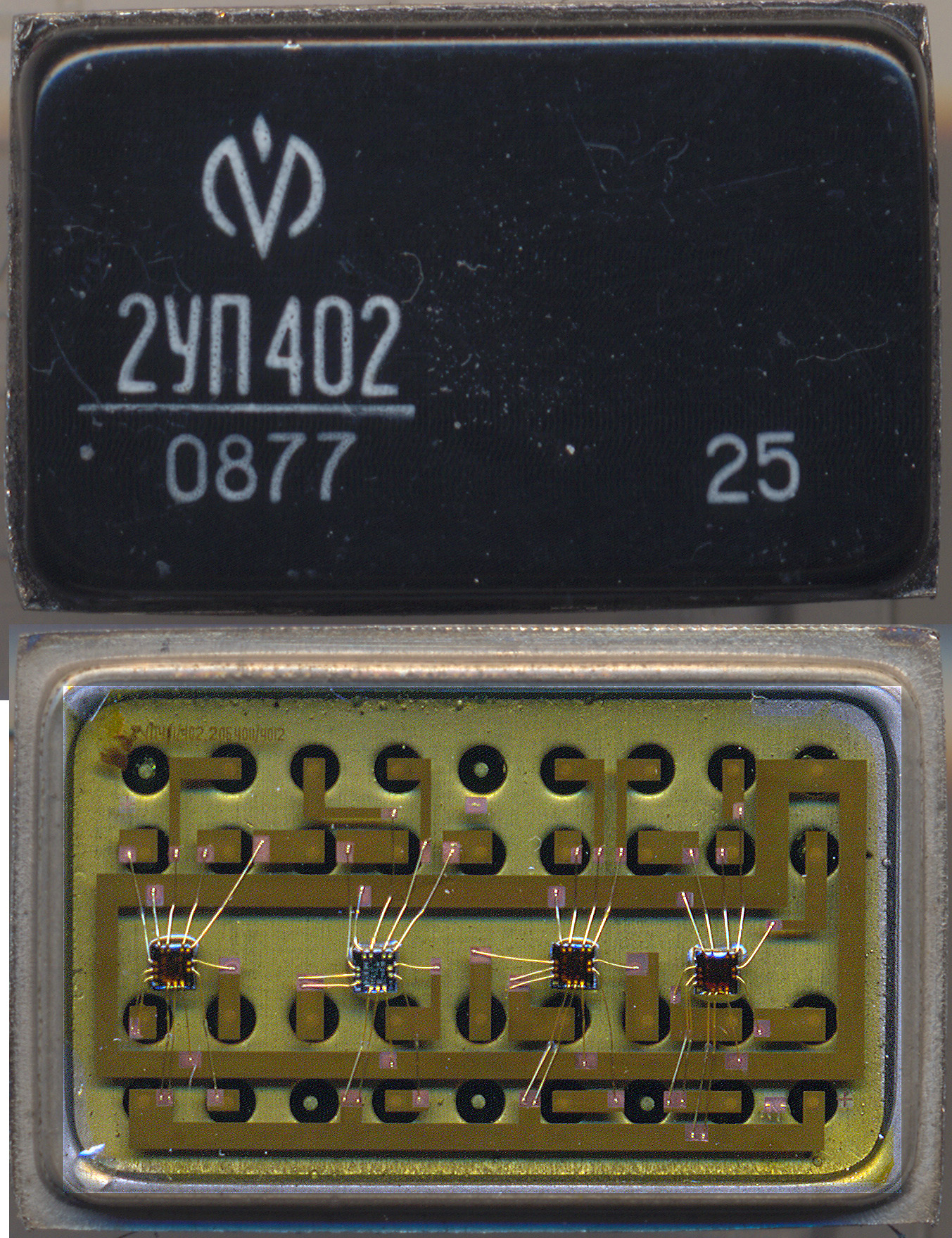

2УП402

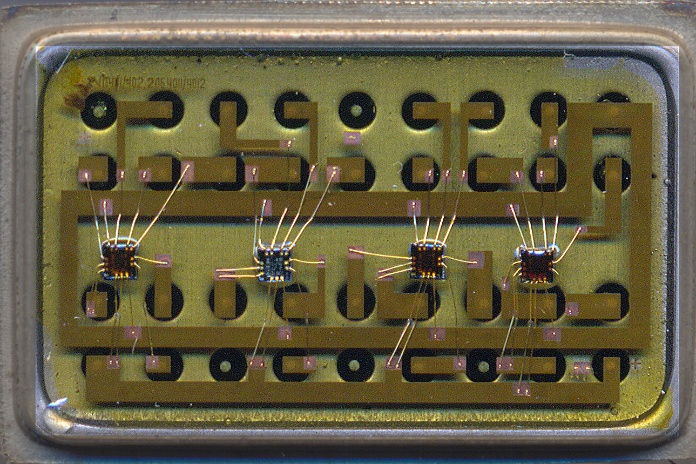

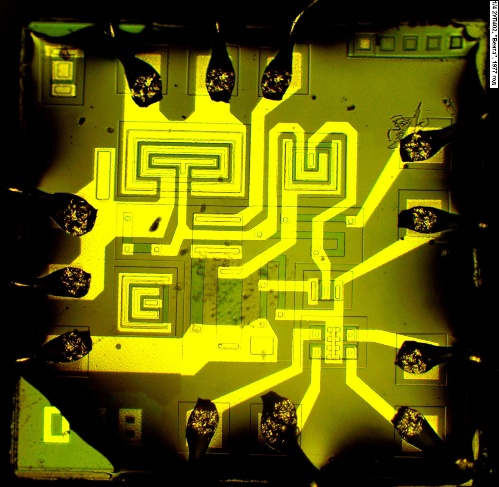

Несмотря на то, что по названию это как бы аналоговая микросхема-усилитель, в действительности она чисто логическая. Это мощный логический элемент, представляющий собой сборку из 4 элементов 4И-НЕ с открытым коллектором. Собственно, это просто четыре кристалла 1УП561 на общей подложке. Справочный лист из отраслевого справочника на неё.

Производитель - вильнюсский НИИ "Вента" (ныне Vilniaus Ventos Pusladininkiai, Литва).


(фото Александра Назаренко)

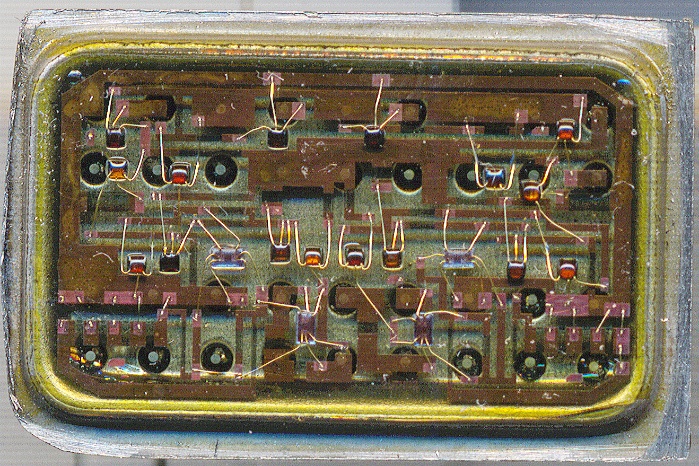

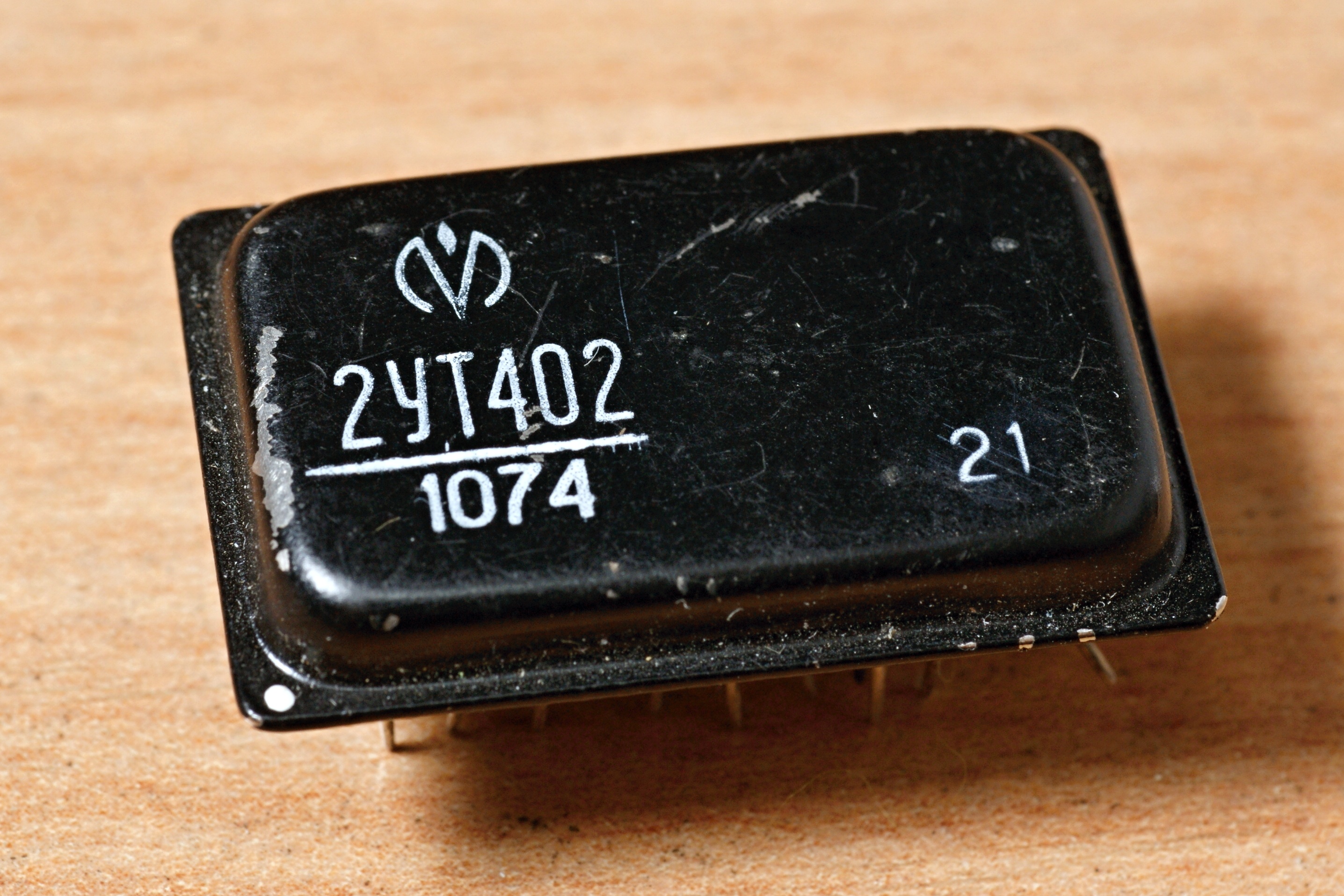

2УТ402

Назначение - два усилителя считывания. Справочный лист из отраслевого справочника на нее.

Производитель - вильнюсский НИИ "Вента" (ныне Vilniaus Ventos Pusladininkiai, Литва).

Любопытно, что в составе вскрытой микросхемы явно видны некие транзисторные сборки, тогда как в принципиальной схеме их нет!


(фото Александра Назаренко)

Источники:

1. Микросхемы интегральные гибридные цифровые. Группа 6232. Справочник. Том II. РМ 11 070.014.2. Всесоюзный научно-исследовательский институт "Электронстандарт". 1976.
2. Справочник по интегральным микросхемам. Под общ. ред. Б.В.Тарабрина. М., "Энергия", 1977
3. Микросхемы и их применение/Батушев В.А., Вениаминов В.Н., Ковалев В.Г. и др. - М.: Энергия, 1978 (Массовая радиобиблиотека; Вып. 967).
4. Справочник по интегральным микросхемам/ Б.В. Тарабрин, С.В. Якубовский, Н.А. Барканов и др.; Под ред. Б.В. Тарабрина. - 2-е изд., перераб. и доп. - М.: Энергия, 1981.
5. Б.Н.Малиновский. Очерки по истории компьютерной науки и техники в Украине. Киев. "Феникс", 1998.
6. Все отечественные микросхемы. - 2-е изд., переработанное и дополненное - М.: Издательский дом "Додэка-XXI", 2004
7. Динамика радиоэлектроники/ Под общ. ред. Ю.И. Борисова - М.: Техносфера, 2007.
