156ая серия

ДТЛ-логика. Напряжение питания - плюс 5В.

"Серия цифровых схем на основе диодно-транзисторной логики разрабатывалась по темам "Логика" (серии 109 и 121) и "Логика-1" (серия 156). Микросхемы имели время задержки выключения 100-150 нс и среднюю потребляемую мощность 20-30 мВт. Серия 156 предназначалась для использования в аппаратуре подводных лодок" [5]

Интересно "нелинейное" переименование серии:
1ПМ561 - 156АГ1
1ЛБ561 - 156ЛА4
1ЛБ562 - 156ЛА1
1ЛБ563 - 156ЛА2
1ЛБ564 - 156ЛД1
1ЛБ566 - 156ЛА5
1ЛП561 - 156ЛД3
1УП561 - 156ЛА6

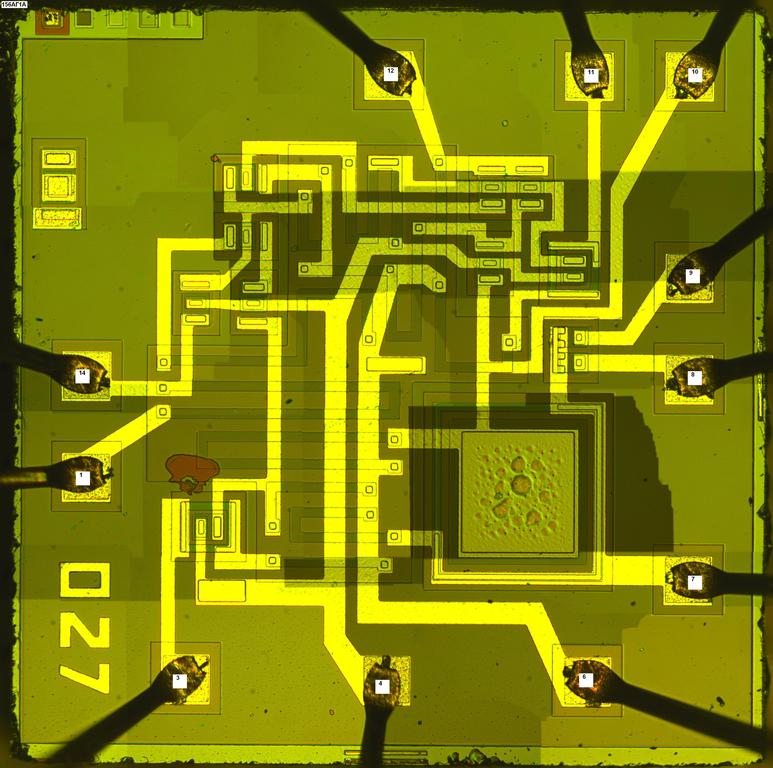

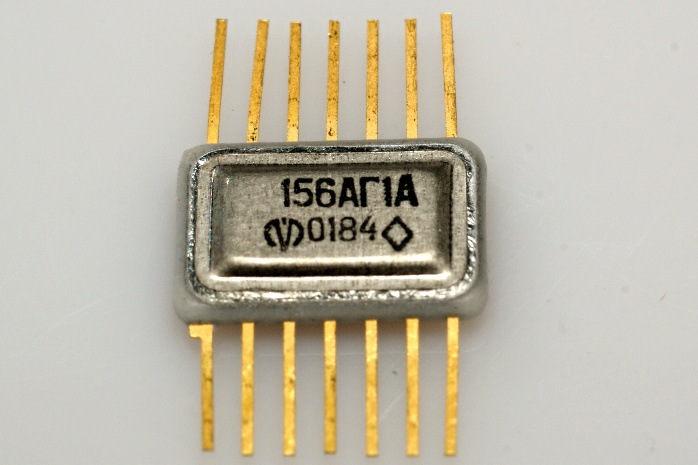

1ПМ561, 156АГ1

Формирователь временных интервалов aka одновибратор. Справочный листок на него.

Производитель - вильнюсский НИИ "Вента" (ныне Vilniaus Ventos Pusladininkiai, Литва).

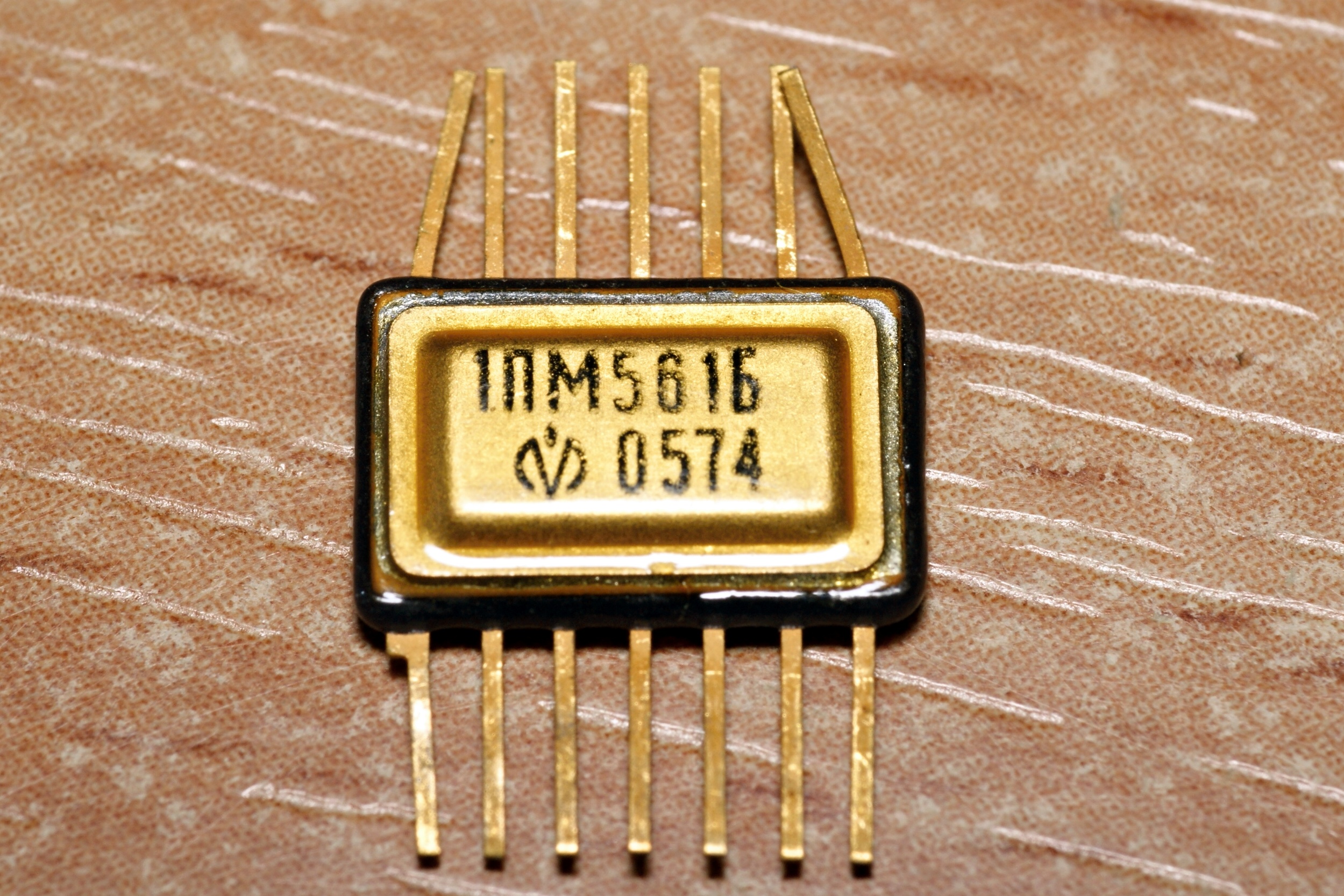

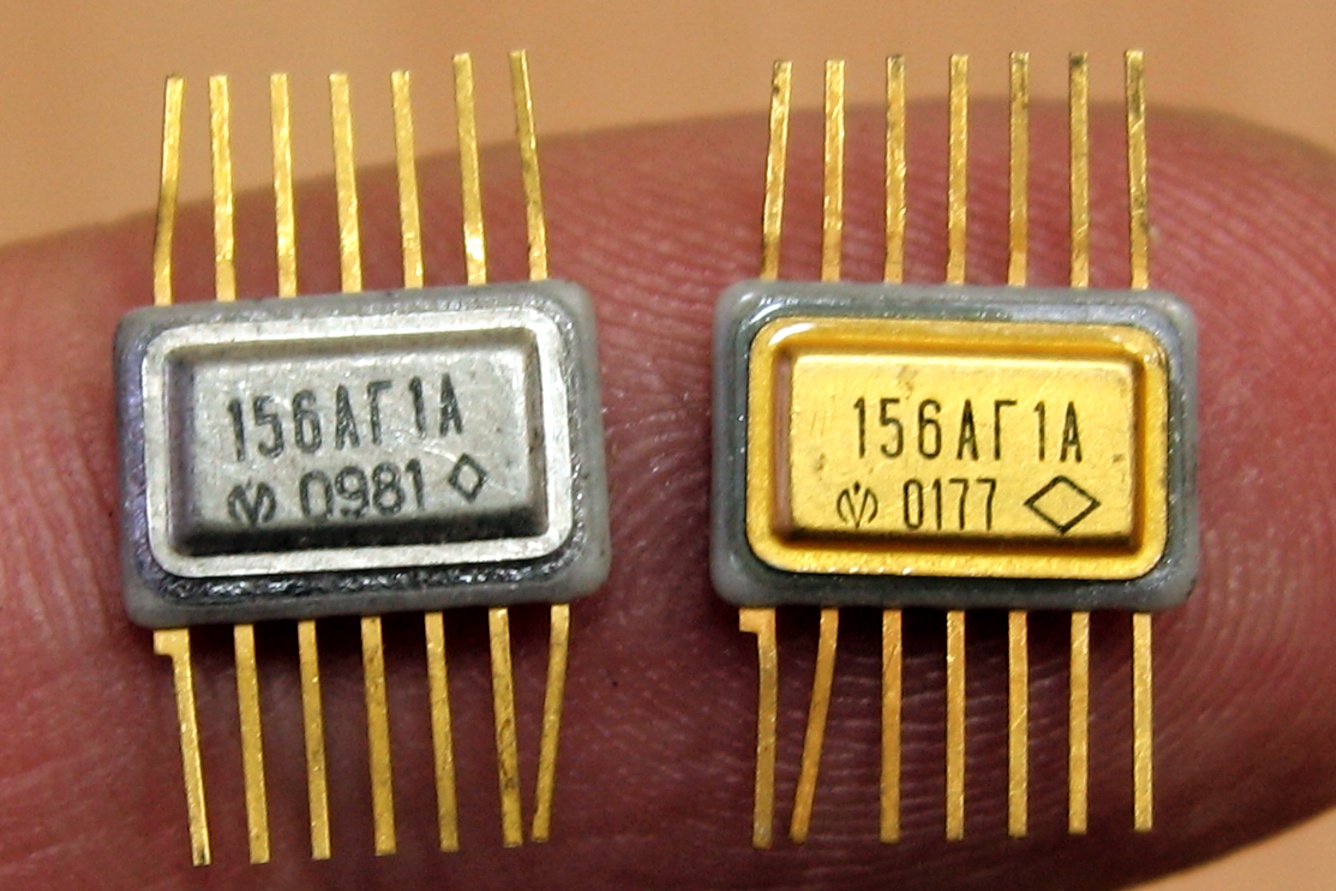

(фото от 1Ж24Б)

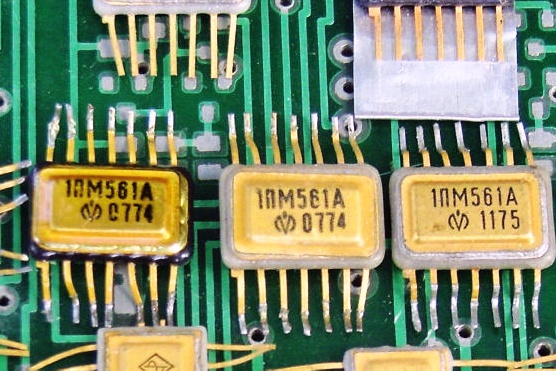

(фото с форума "Портативного ретрорадио")

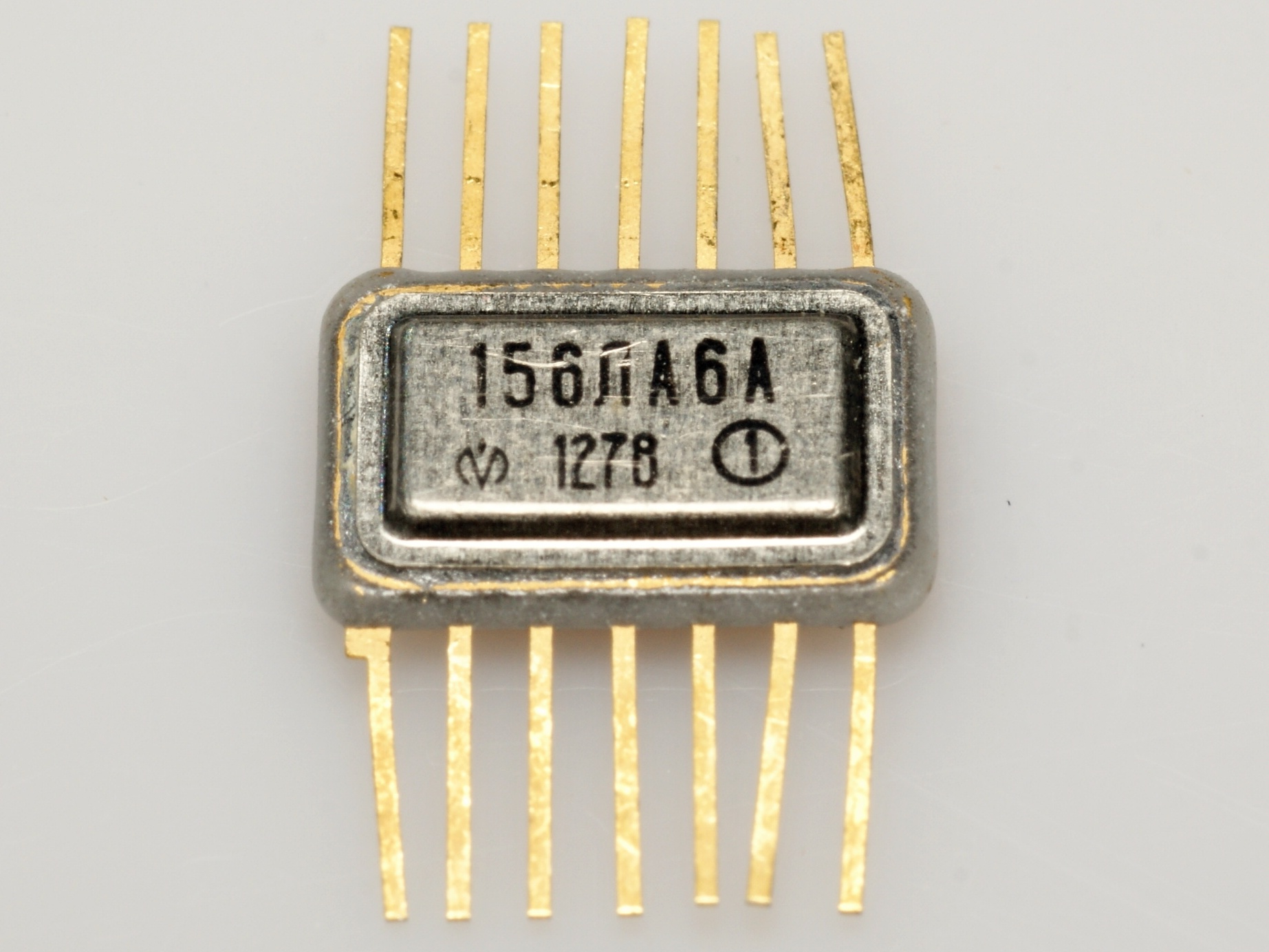

1УП561, 156ЛА6А

Мощный (выходной ток 75 мА) логический элемент 4И-НЕ с открытым коллектором и возможностью расширения по И. Справочный листок на него.

Производитель - вильнюсский НИИ "Вента" (ныне Vilniaus Ventos Pusladininkiai, Литва).

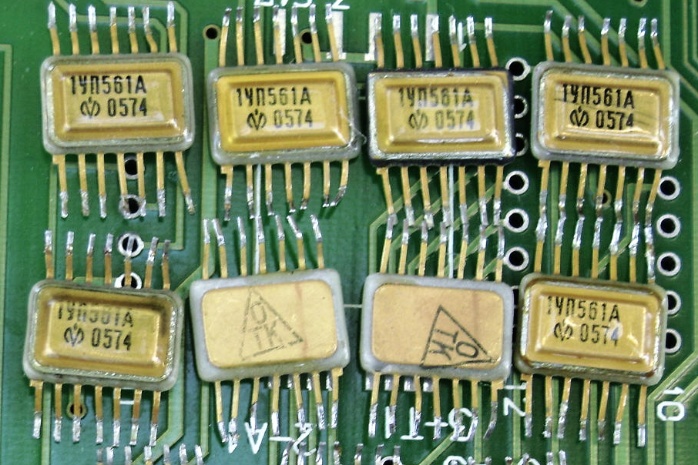

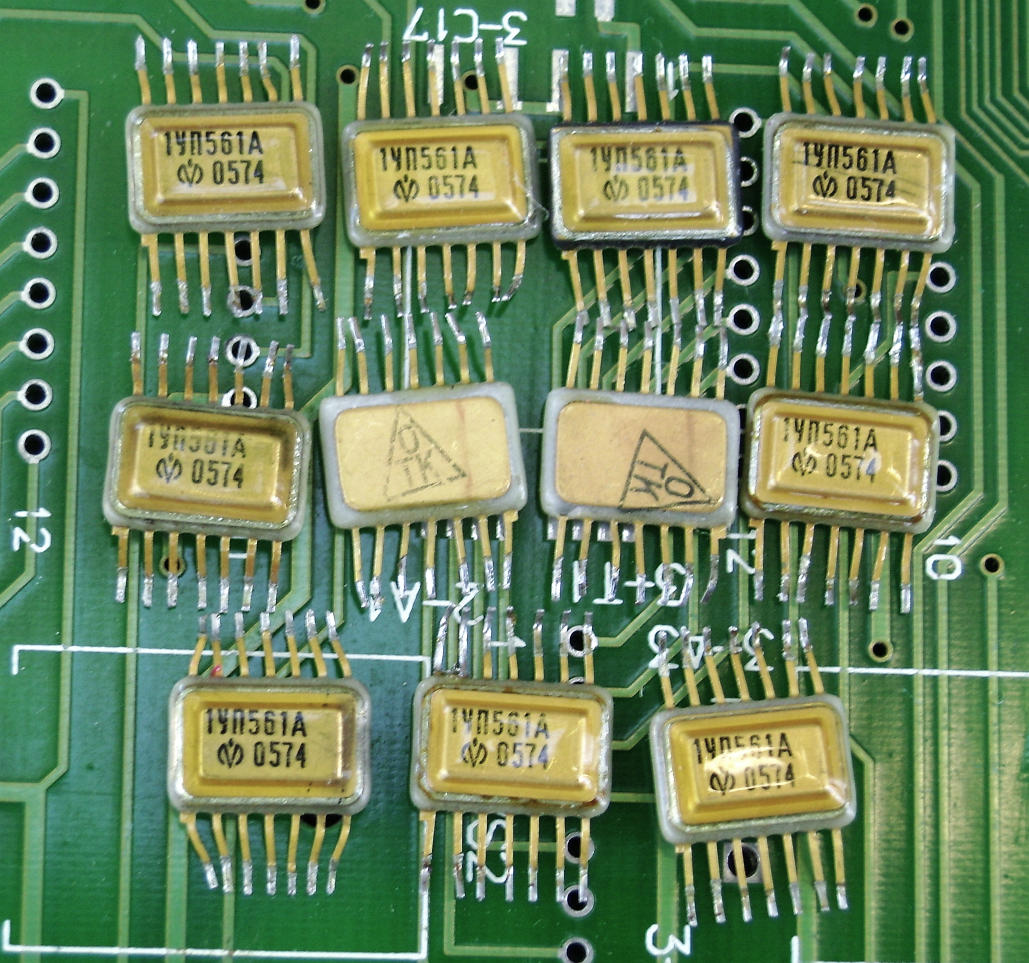

(фото с форума "Портативного ретрорадио")

Источники:

1. Справочник по интегральным микросхемам. Под общ. ред. Б.В.Тарабрина. М., "Энергия", 1977
2. Справочник по интегральным микросхемам/ Б.В. Тарабрин, С.В. Якубовский, Н.А. Барканов и др.; Под ред. Б.В. Тарабрина. - 2-е изд., перераб. и доп. - М.: Энергия, 1981.
3. Сектор электронных компонентов. Россия-2000 - М.: ДОДЭКА, 2000.
4. Все отечественные микросхемы. - 2-е изд., переработанное и дополненное - М.: Издательский дом "Додэка-XXI", 2004
5. Динамика радиоэлектроники/ Под общ. ред. Ю.И. Борисова - М.: Техносфера, 2007.
