Первые многоразрядные АЦП были реализованы на дискретных элементах; это приводило к громоздким конструкциям, состоящим из нескольких ячеек. Тем не менее такие разработки стали появляться, как с параллельным быстрым преобразованием (с использованием множества компараторов), так и с медленным поразрядным уравновешиванием с одним компаратором, но с дополнительным ЦАПом и схемой управления.
Чтобы облегчить создание таких АЦП, в первой половине 70-х годов на "Ангстреме" по теме "Тандем" была создана серия микросхем К252 по гибридно-пленочной технологии. В дальнейшем их производство было передано на павлово-посадский "Экситон".
А ныне... Цитата из годового отчета ОАО “Концерн ПВО Алмаз-Антей” за 2010 год:
"6.2.5 Выполнение работ по элементной базе продукции военного назначения
1. Восстановлено производство:
... микросборок 252ПА1, 252ПА2, 252ПА3, 252ПН1, 284КН1А, 284КН1Б на ОАО «НИИПП» (г. Томск);

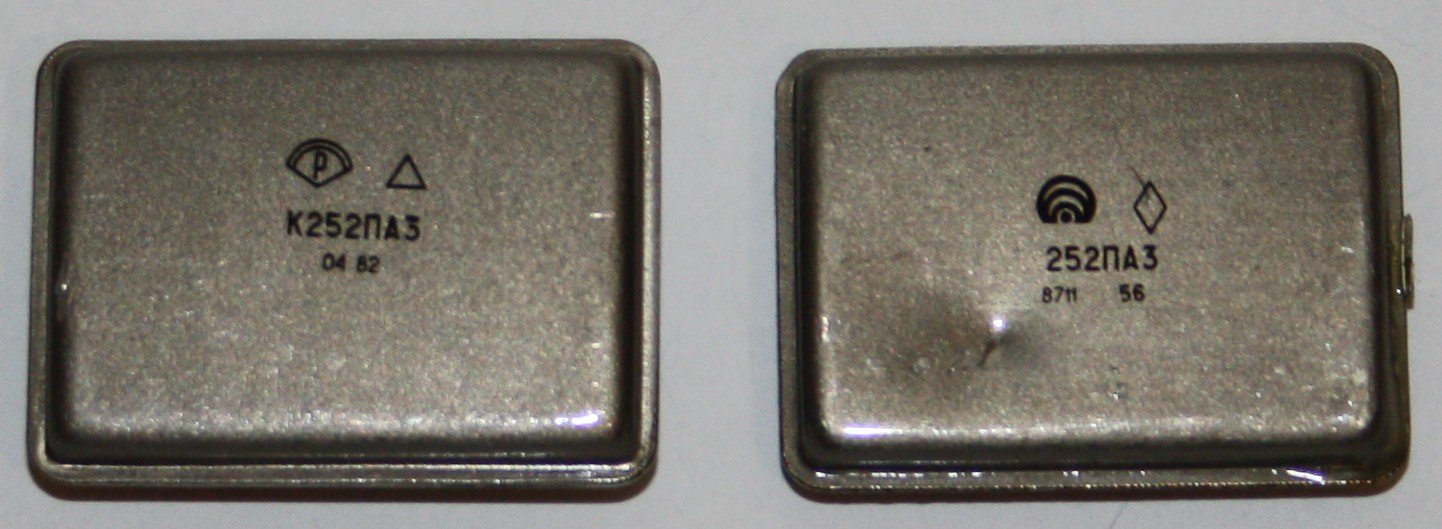

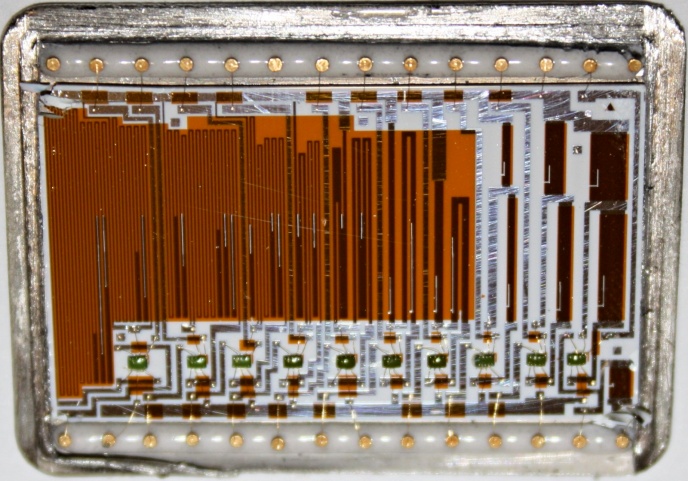

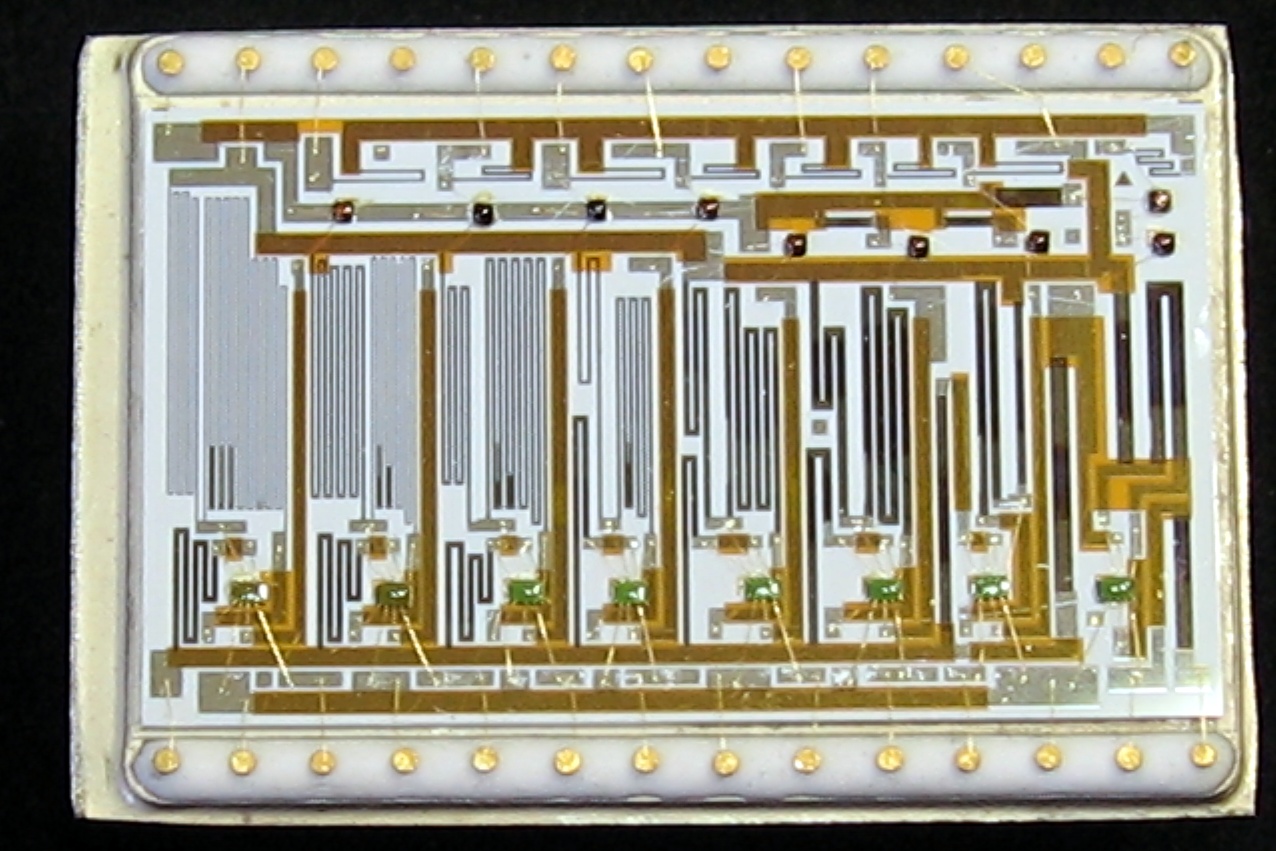

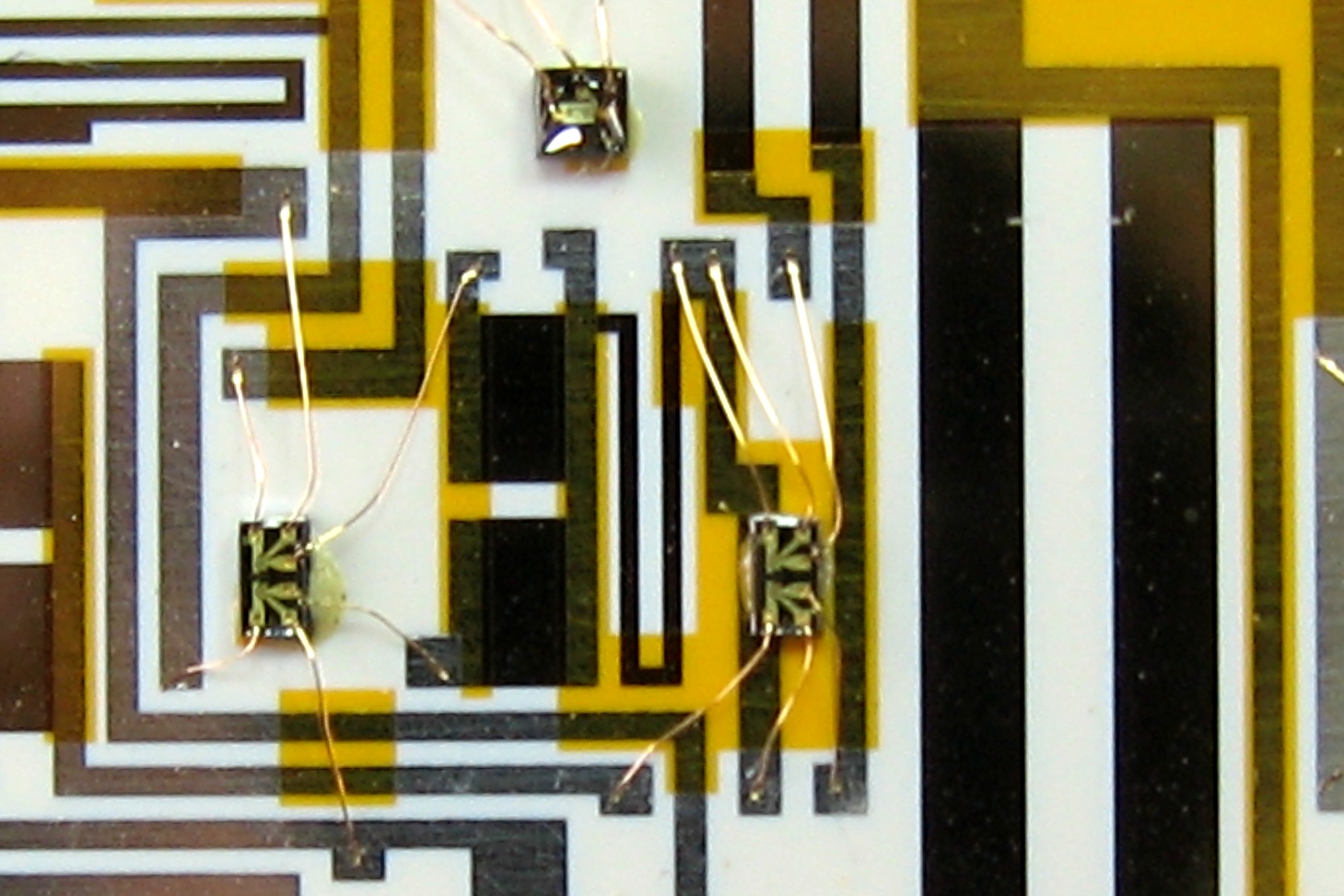

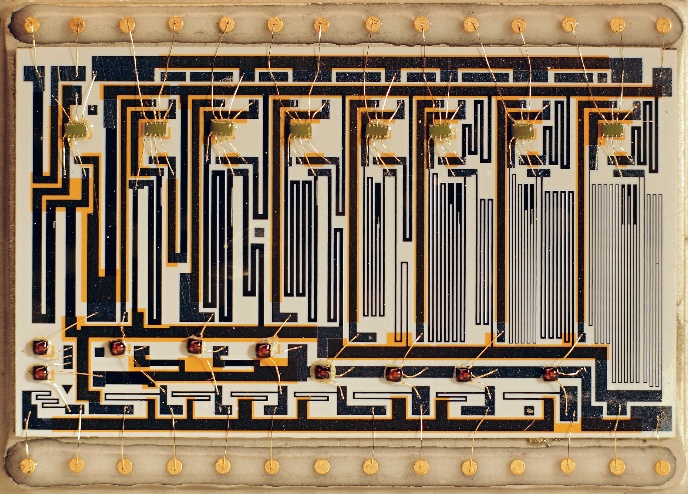

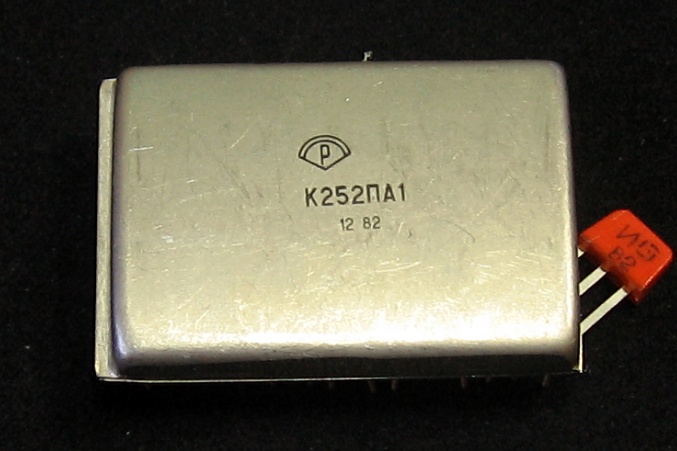

Назначение этой микросхемы - 8-разрядный декодирующий преобразователь положительных токов (8-разрядный гибридный ЦАП с суммированием токов). Она позволяет получить общую статическую погрешность преобразования в нормальных условиях порядка 0,3% при времени установления выходного тока порядка 300 нс. Справочный лист на неё.

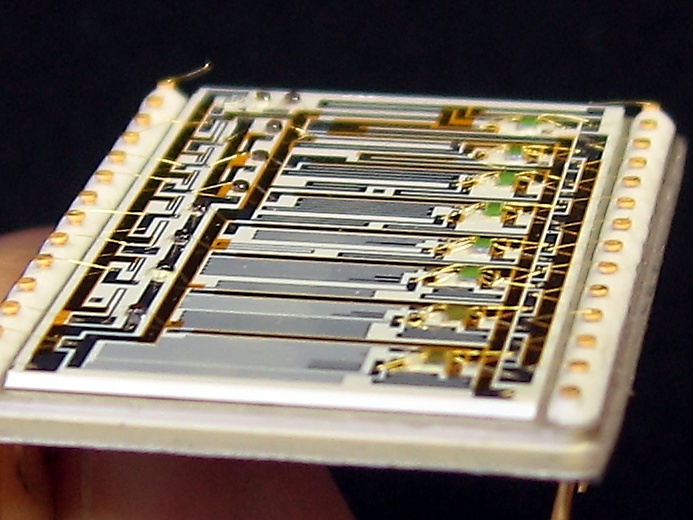

Схемотехнически эта микросхема не отличается особой хитростью, однако количество дискретных элементов в ней велико:

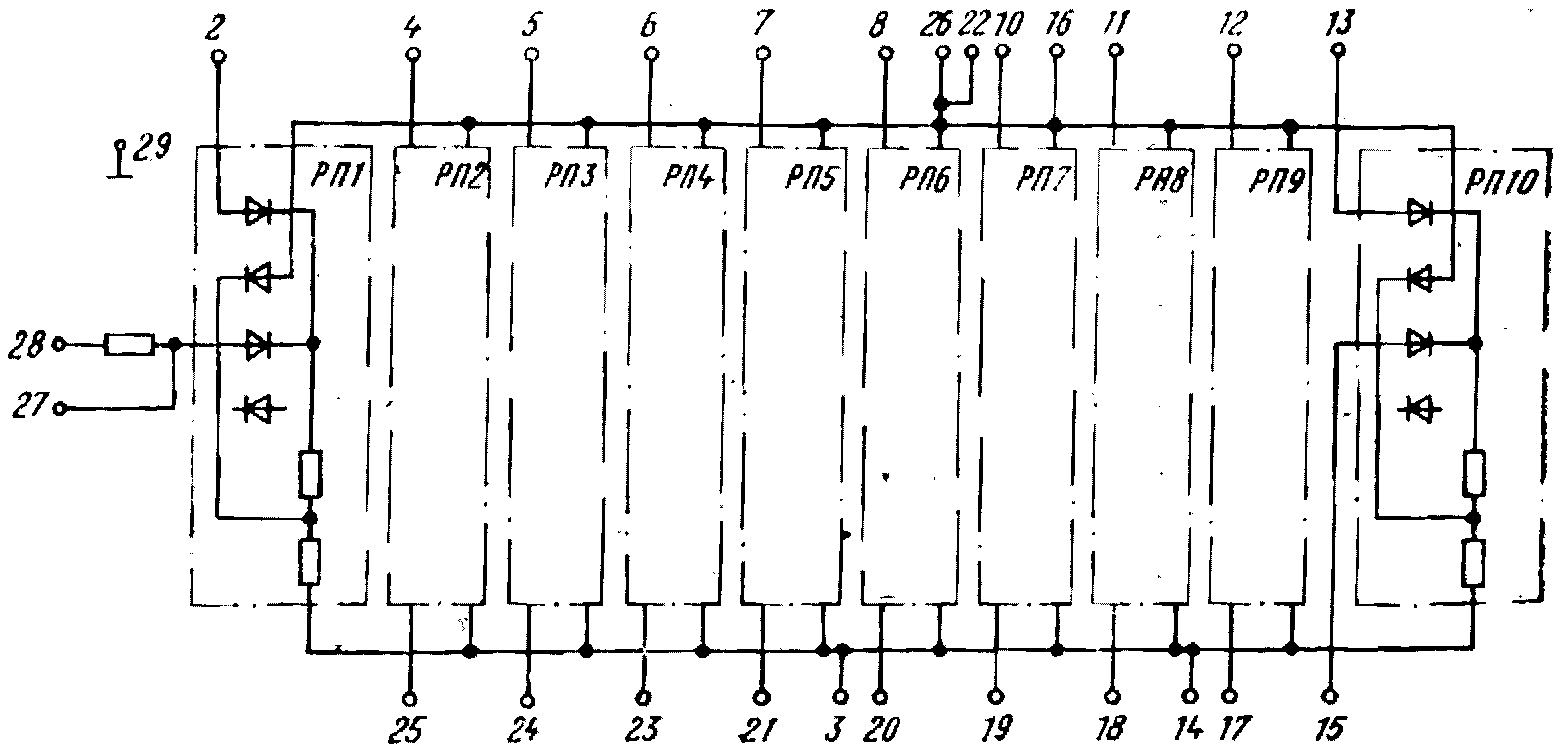

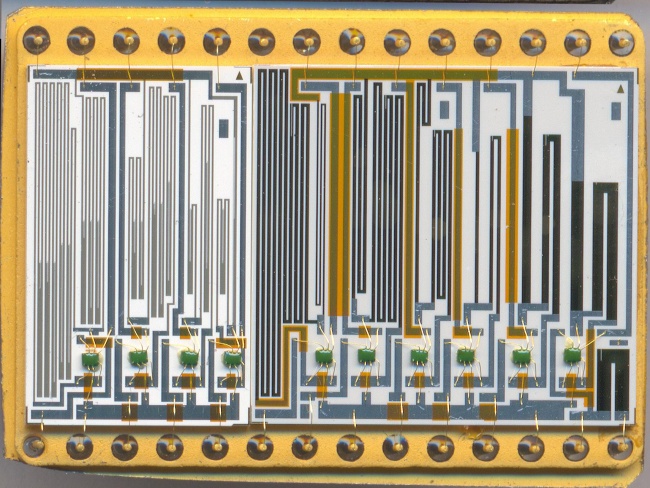

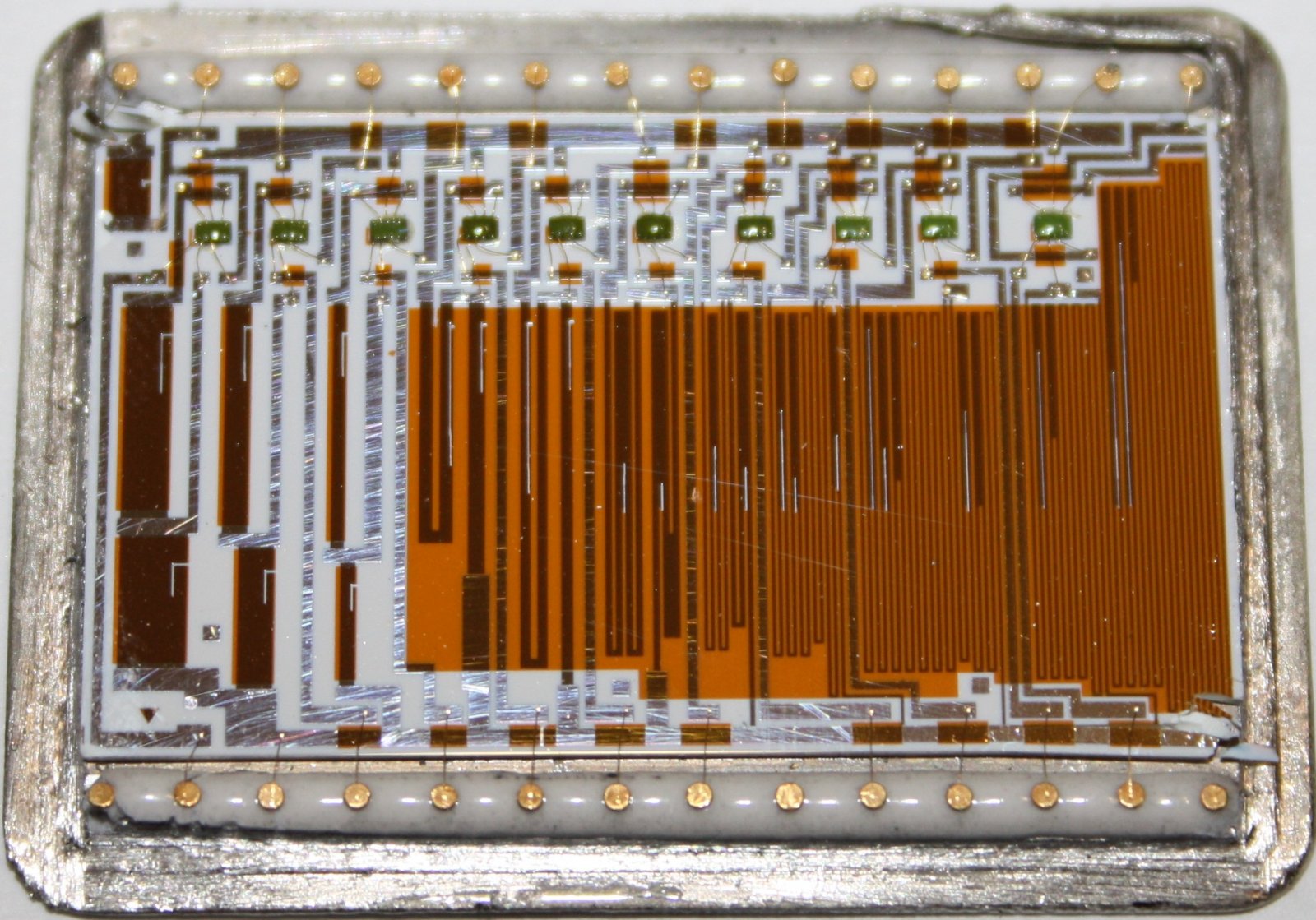

Десятиразрядный декодирующий преобразователь отрицательных чисел (гибридный ЦАП с суммированием токов). Справочный лист на неё.
В отличии от прочих ЦАП серии, её схема не содержит согласующих транзисторных каскадов, а представляет собой исключительно диодно-резисторный набор. В результате, для управления ей требуется дополнительная схема, К252ПН1.
(фото с форума "Портативного
ретрорадио")
(фото с Форума
радиодеталей)
(фото с Форума
радиодеталей)

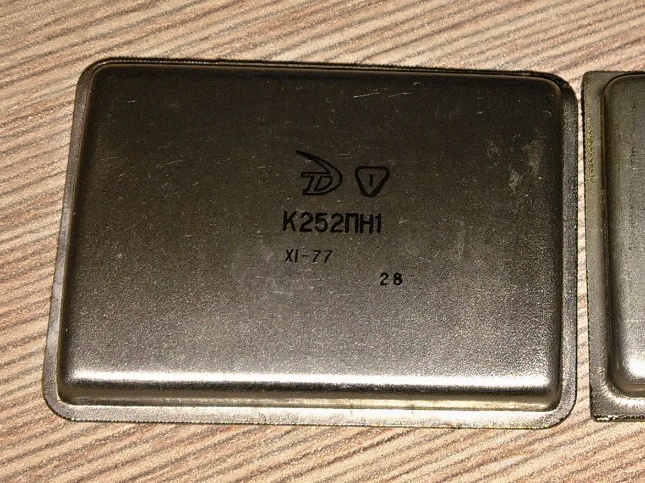

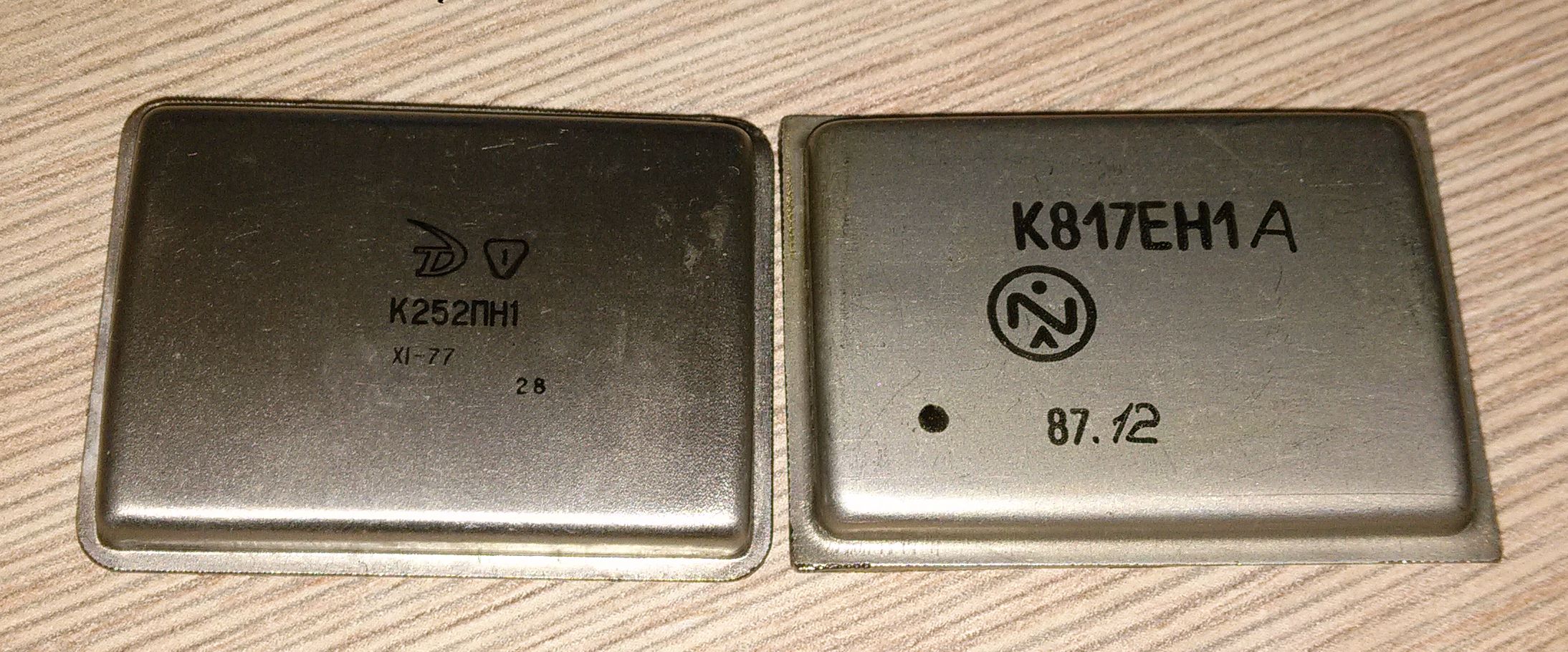

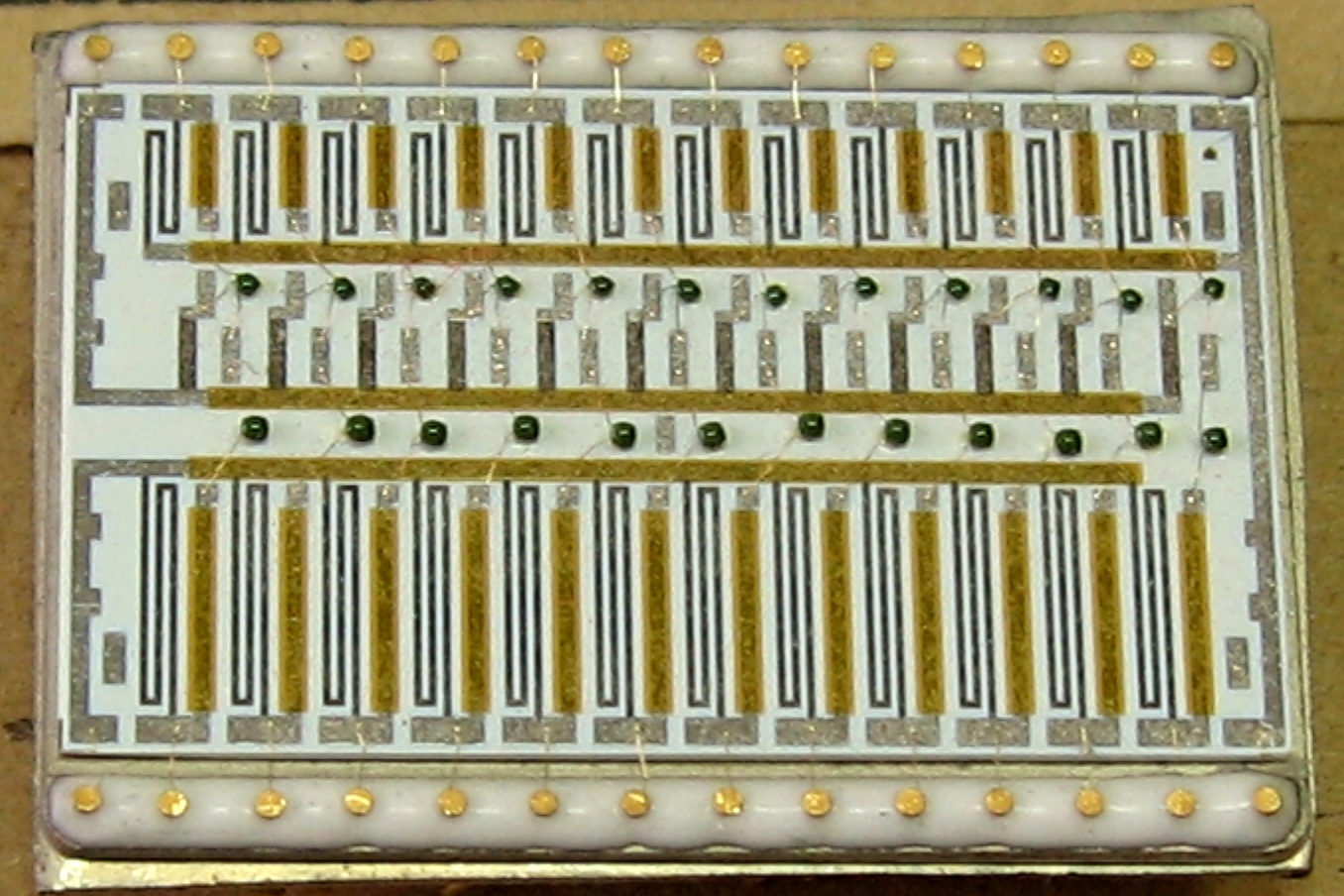

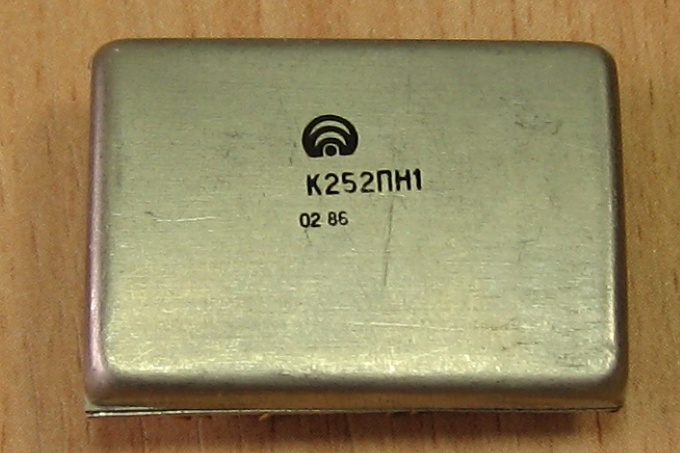

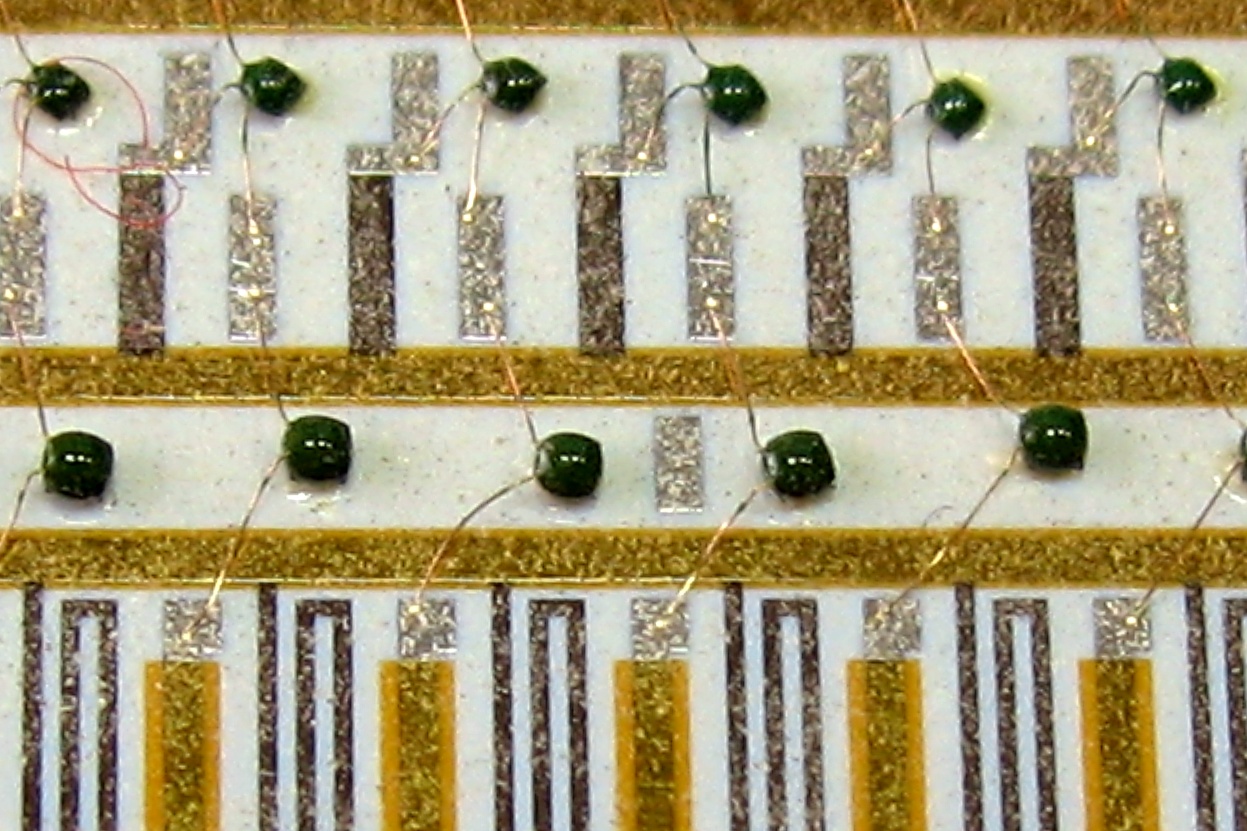

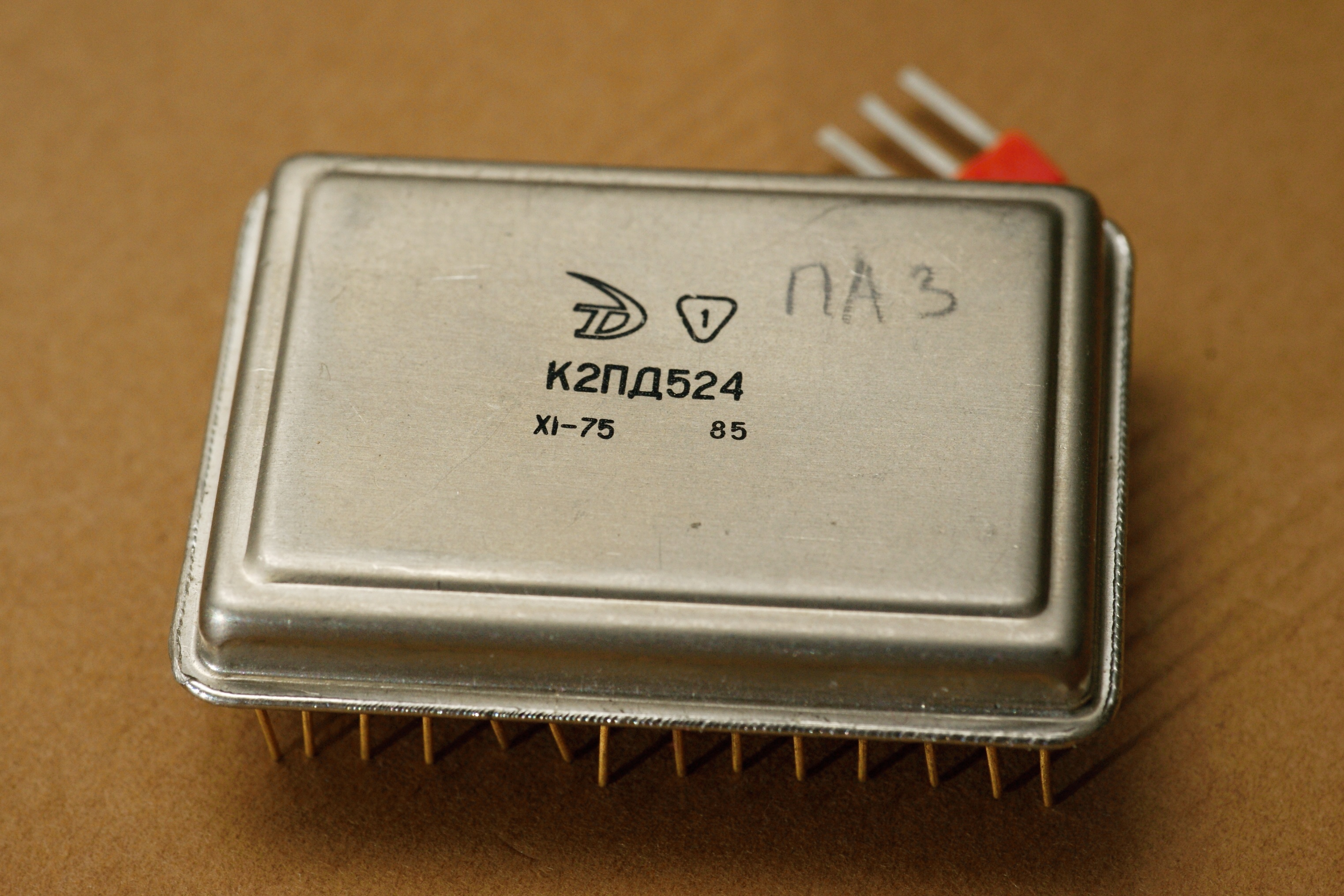

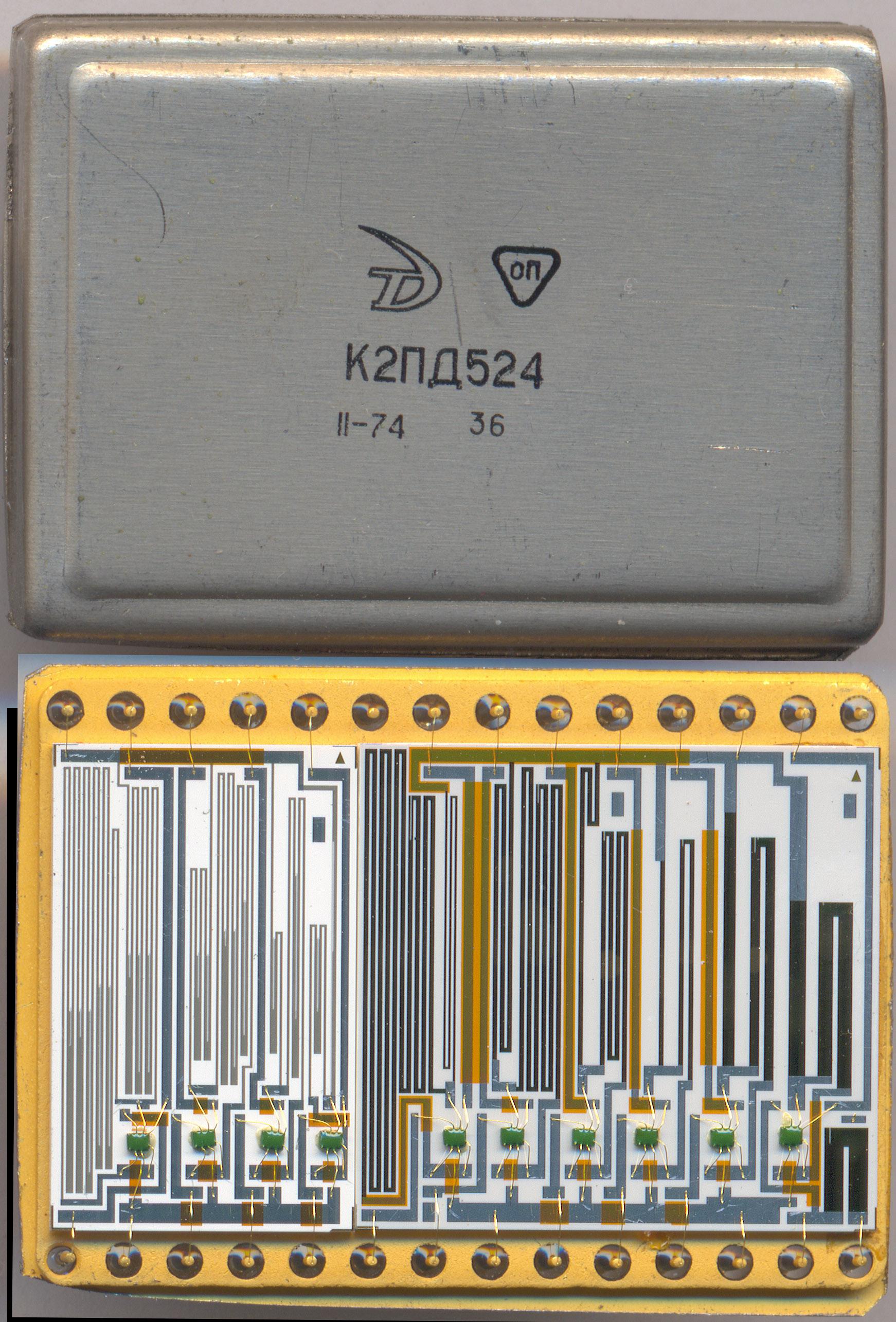

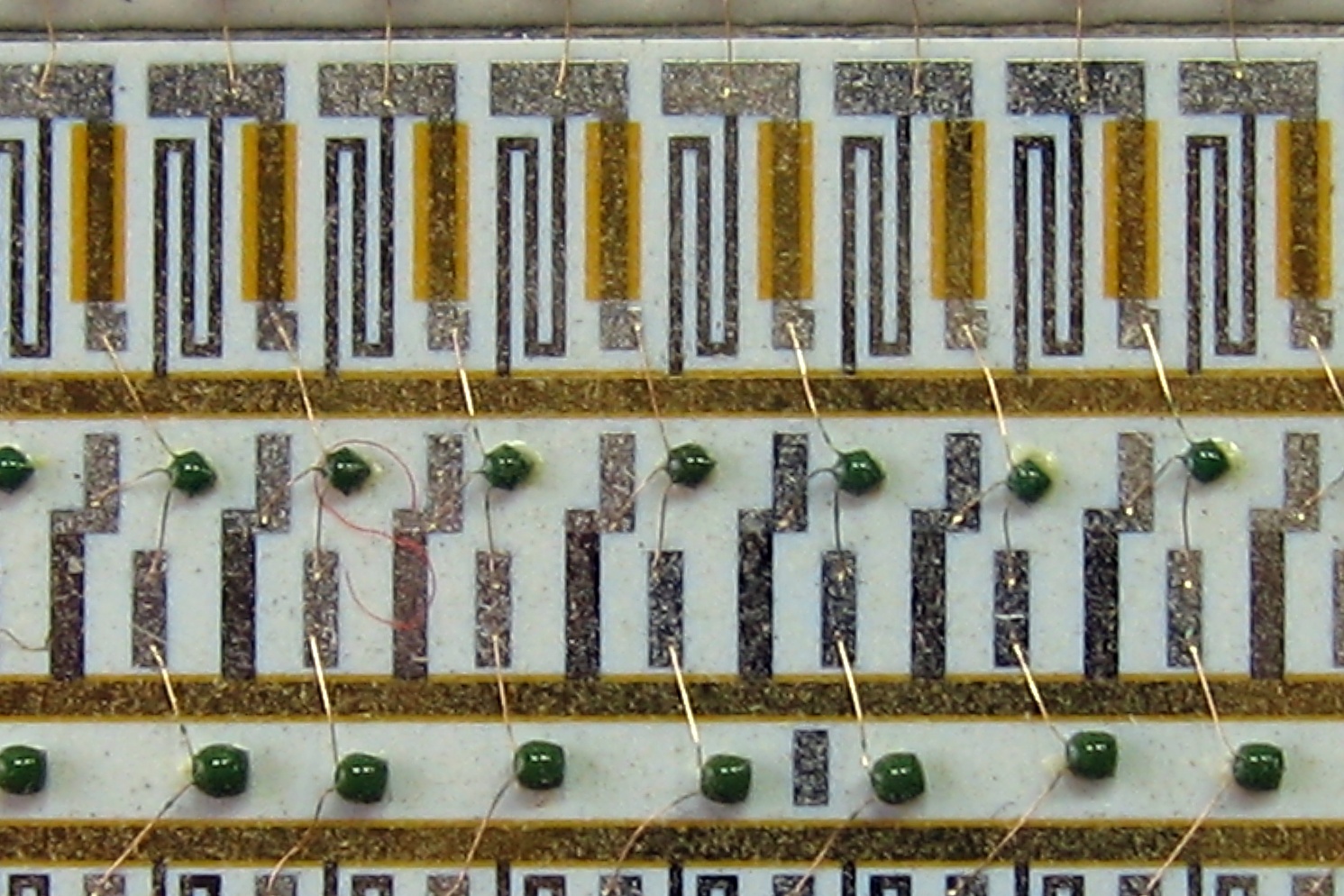

К252ПН1 была разработана для преобразования уровня входных сигналов ТТЛ к более низким уровням управления микросхемы К252ПА3 (К2ПД524). Она состоит из двенадцати одинаковых транзисторных каскадов. Справочный лист на неё.
(фото Александра Назаренко)

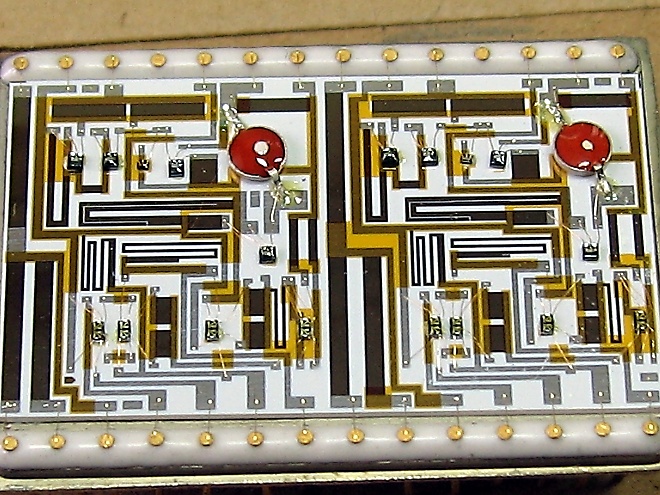

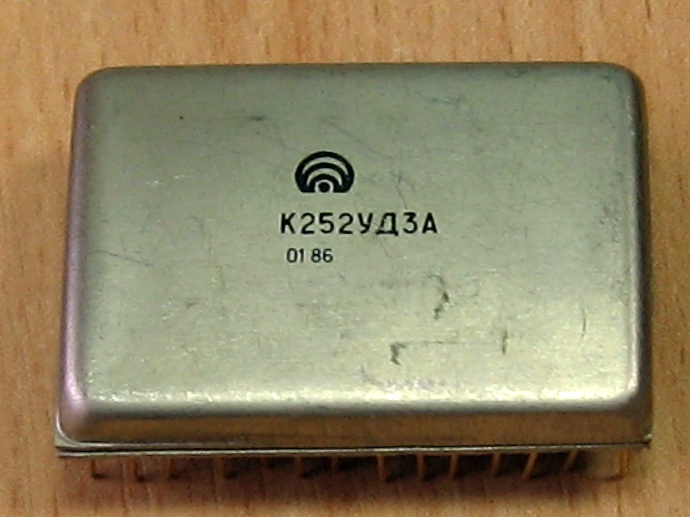

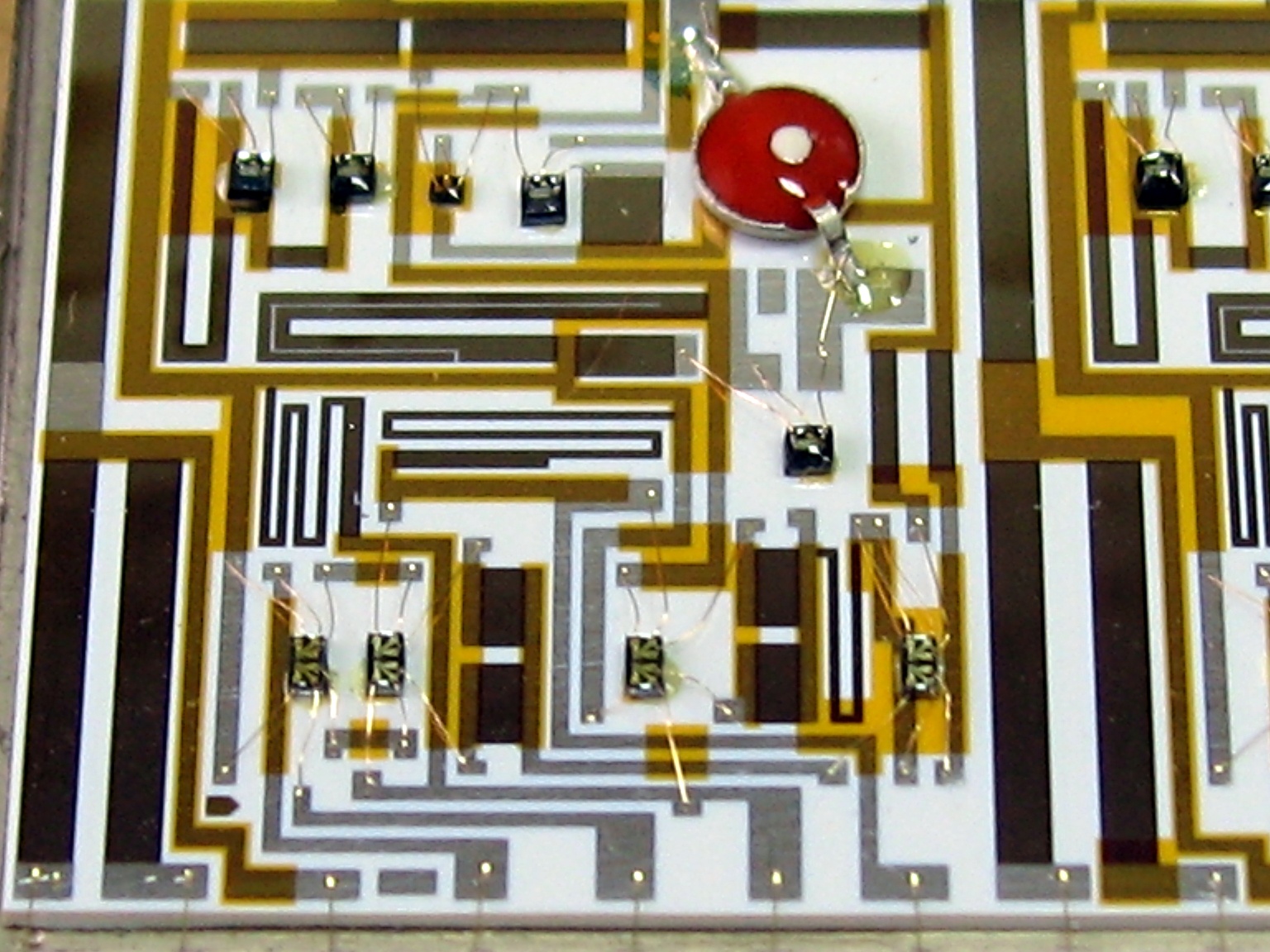

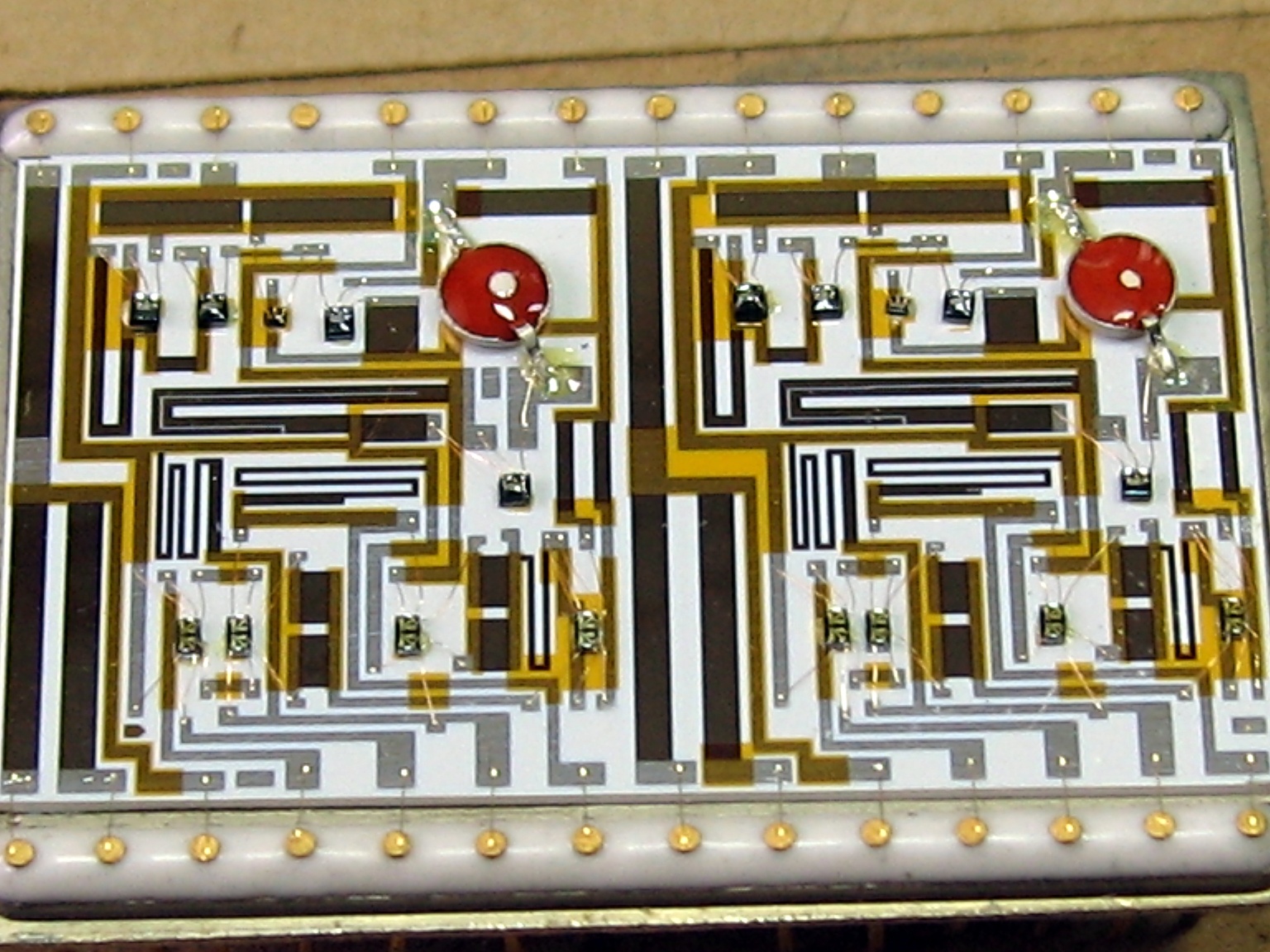

Сдвоенный гибридный операционный усилитель общего применения. Справочный лист на неё.
Микросхема разработана для применения в цепях с напряжением питания +-6 В; имеет эмиттерный повторитель на входе, за счет которого входной ток уменьшен до 250 нА, и двухтактный выходной каскад на комплементарных транзисторах.
Описание этой микросхемы в отечественных справочниках грешит разнобоем и ошибками. Так, в справочниках Тарабрина и Нефёдова нет разбивки параметров по группам А и Б, к тому же с ошибкой указано напряжение питания. А в справочнике издательства "Додэка" неверно отрисована принципиальная схема. В общем, верить нельзя никому. Мне - можно :)))

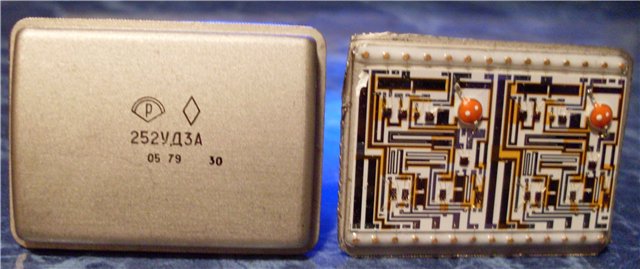

Вариант с военной приемкой, хоть и редок, но также встречается:
(фото с форума "Портативного
ретрорадио")
(фото с форума "Портативного
ретрорадио")
