264я серия

Серия гибридных тонкопленочных микросхем. Предназначены для работы в качестве периферии (усилители индикации, генераторы) в бытовой цифровой технике малой мощности - калькуляторы, кассовые аппараты и пр. Использовались, как правило, совместно с микросхемами 145ой серии.

Разработчиком серии был завод "Экситон" (г.Павловский Посад), в серийном выпуске, кроме него, замечен и "Биллур" (г.Гянджа, Азербайджан).

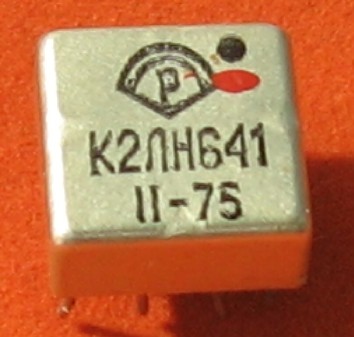

К2ЛН641, К264УМ2

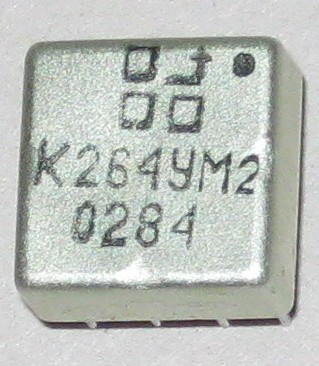

(фото Владимира, г.Пермь)

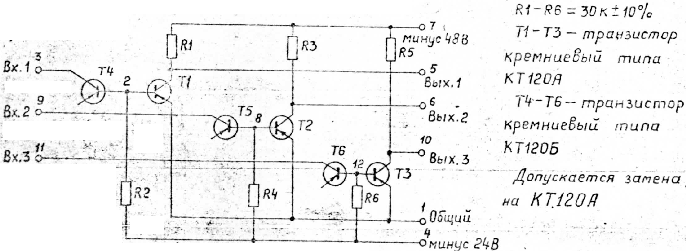

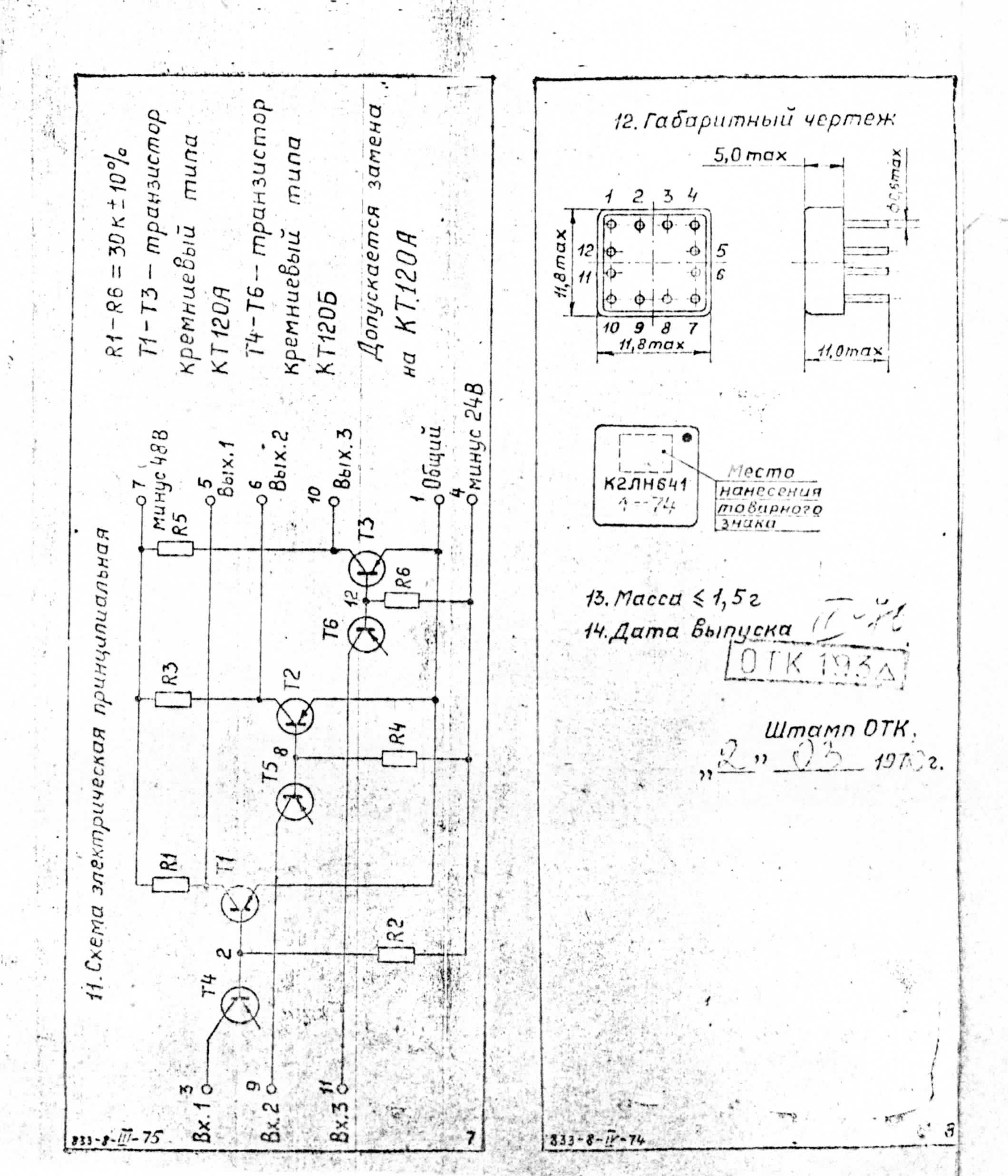

Назначение - три усилителя индикации; К264УМ1 (так в дальнейшем стала называться К2ЛН641) и К264УМ2 незначительно отличаются друг от друга. Справочный лист на них.

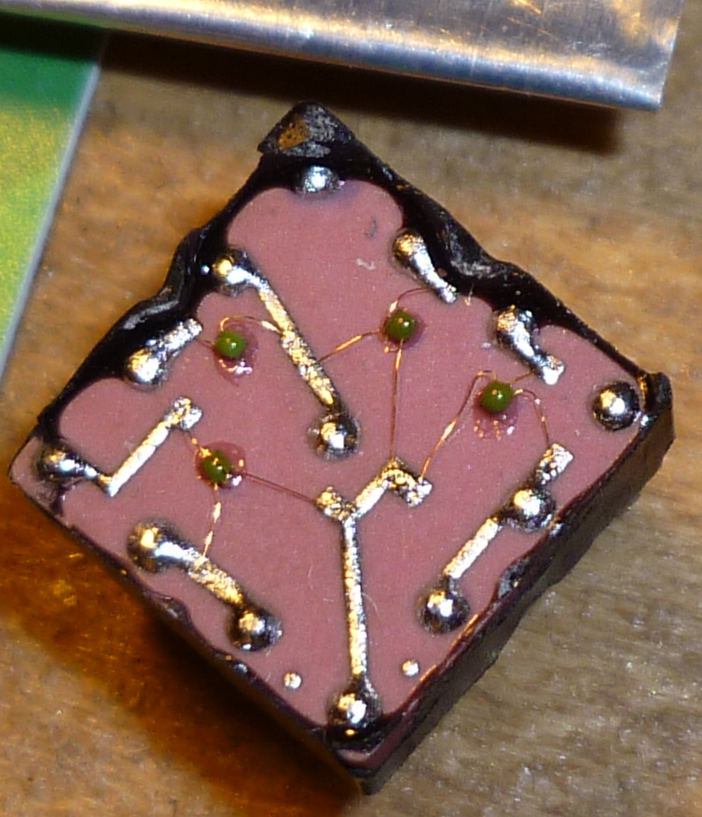

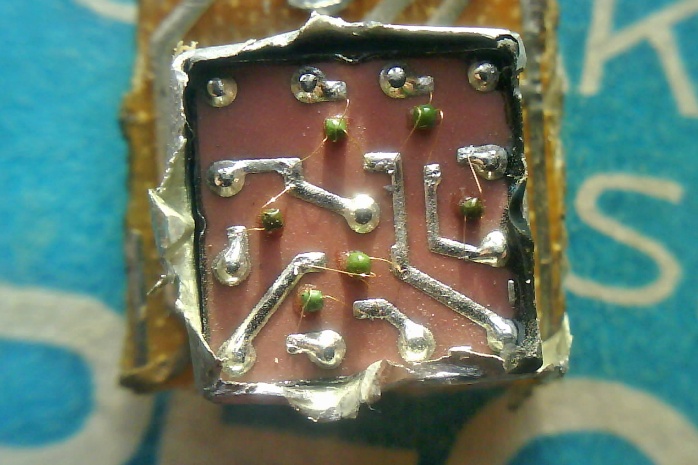

(фото Александра Назаренко)

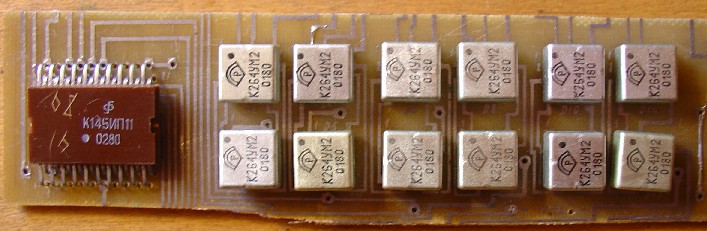

(фото с форума "Портативного ретрорадио")

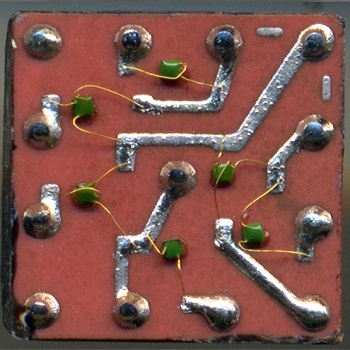

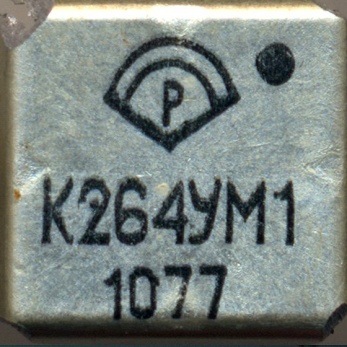

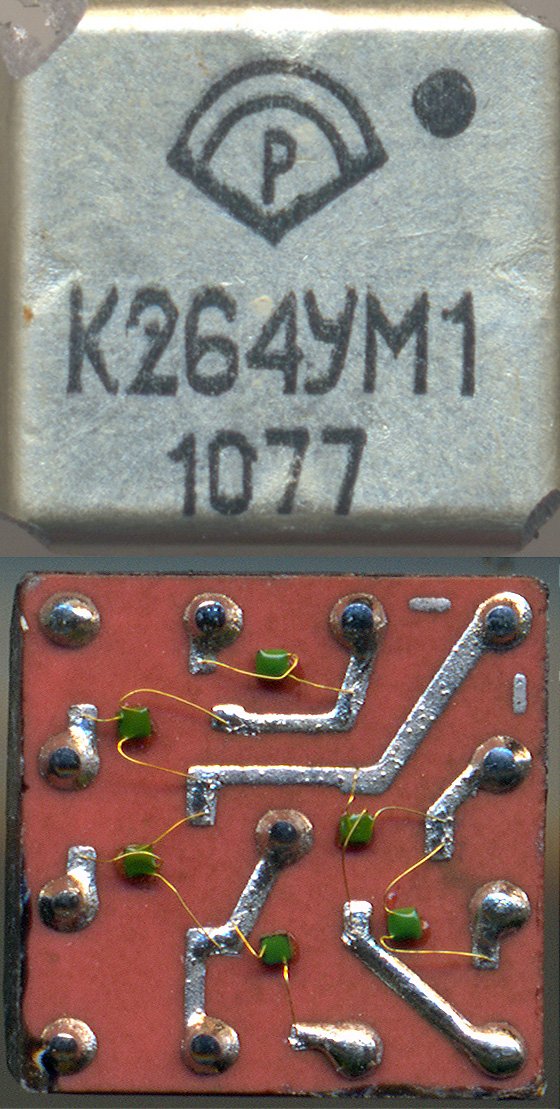

(фото Александра Назаренко)

Источники:

1. Каталог интегральных микросхем. Часть II (аналоговые).- Центральное бюро применения. 1975.
2. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977.
3. Справочник по интегральным микросхемам. Под общ. ред. Б.В.Тарабрина. М., "Энергия", 1977.
4. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
5. Справочник по интегральным микросхемам/ Б.В. Тарабрин, С.В. Якубовский, Н.А. Барканов и др.; Под ред. Б.В. Тарабрина. - 2-е изд., перераб. и доп. - М.: Энергия, 1981.
6. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 3 - М.: КУбК-а, 1997.
