К2ДЧ002

Микросхема, как можно понять из названия, (Д)елителя (Ч)астоты на 512 (32768 -> 64 Гц) из комплекта схем для часов. На ней, в частности, были сделаны первые наручные часы "Электроника Б6-02", настольные "Электроника 3-1" и др.

  Она использовалась совместно с К2СД004Б; собственно, это самый первый серийный отечественный комплект микросхем для электронных часов, и одна из первых КМОП-микросхем вообще. Разработчик и производитель - московский НИИ полупроводниковой электроники (ныне НПП "Пульсар"); разработка была начата в 1973 году. После передачи для массового производства на минский "Интеграл", она получила наименование К512ПС2.

Разработка КМОП БИС проводилась в отделе № 4, начальником которого в то время был В.К. Невежин, и на опытном заводе. Всеми технологическими работами руководил О.В. Сопов, начальником цеха № 12 был А.А. Коваленко. Топология КМОП БИС разрабатывалась В.И. Федосовым.

Именно разработка первых советских электронных часов послужила толчком к резкой активизации работ по созданию и освоению КМОП-технологии; это стало первой практической реализацией, доведенной до серийного освоения и выпуска товарной продукции.

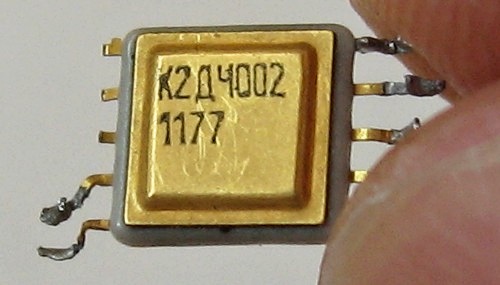

(фото с форума Портативное ретрорадио)

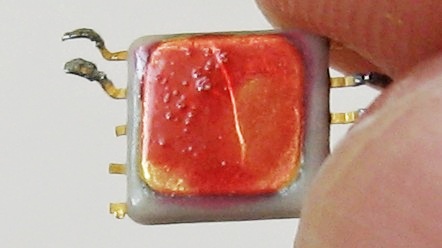

(фото с форума Портативное ретрорадио)

Источники:

1. П.И. Воронцов, Л.Е. Лапидус, Л.А. Пекеров, В.В. Шувалов. Настольные электронные часы "Электроника 3-1". - "Электронная промышленность" №4, 1980.
2. "Пульсар". Прошлое... Настоящее... Будущее... Очерки об истории полупроводниковой электроники / Под ред. А.Г. Васильева. М.: Техносфера, 2008.
