512ая серия

Микросхемы, выполненные по КМОП-технологии; предназначены для работы в электронно-механических наручных часах, схемах обработки данных, электронных реле времени.

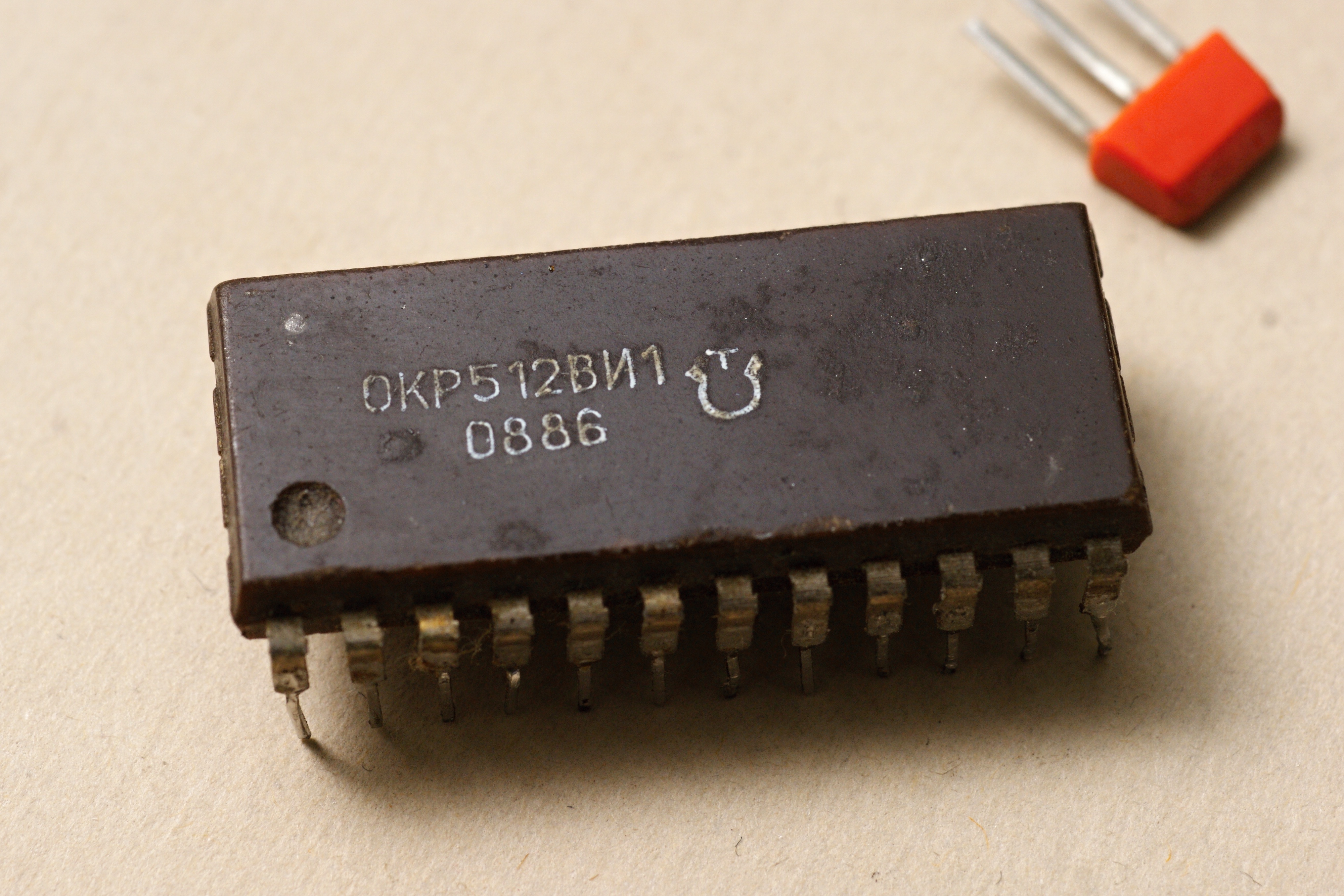

А512ВИ1, КР512ВИ1

Схема таймера часов реального времени. Она способна по определённым сигналам выдавать на общую шину данные о текущем времени/дате или наоборот, записывать в свою память данные (если надо изменить время/дату). Справочные листы вариант 1, вариант 2, и данные из отраслевого каталога на неё. И заводские паспорта на микросхемы завода "Транзистор" и "Интеграла"; что интересно, один со Знаком качества, а другой без..

Микросхема требует "обвязку" из внешних элементов, кварцевый резонатор и батарейку, от питания которой внутри микросхемы "тикают" часы, когда компьютер выключен. Микросхема в отключенном режиме (когда к ней нет обращения со стороны процессора) потребляет мизерный ток, микроамперы, так что время работы от обычной батарейки может быть очень долгим.

КР512ВИ1 состоит из следующих основных блоков: делитель с суммарным коэффициентом деления K=222; схема генератора; блок формирования тактовой частоты; блок управления периодическими прерываниями; блок управления коэффициентом деления делителя; схема записи логических состояний для управления коэффициентом деления делителя; схема управления выходной частотой; регистры А, B, С, D; дешифратор адреса ОЗУ общего пользования и головного ОЗУ; шинный интерфейс; схема управления таймером; схема выбора формы обрабатываемой информации (двоичная/двоично-десятичная, 12-часовой/24-часовой формат); ОЗУ на 10 байт для управления таймером; энергонезависимое ОЗУ для внешнего пользования на 50 байт.

Схема является почти полным аналогом зарубежной MC146818, т.е. можно непосредственно заменить одну микросхему на другую без каких-либо доработок конструкции. Различие между КР512ВИ1 и зарубежными аналогами состоит в несколько ином порядке представления дней недели. В зарубежных микросхемах первым днём недели (1) считается воскресенье. А в КР512ВИ1 воскресенье нумеруется цифрой 1 только если включен автопереход на зимнее/летнее время.

Осенью 1983 года вышел приказ МЭП "О создании унифицированной элементной базы" для перспективных микро-ЭВМ. Предписывалось большому количеству предприятий провести разработку, изготовление и поставку до 30 августа 1984 года "образцов комплектующих изделий" согласно Приложения. В этом приложении, в том числе, имелась MC146818. Образец вверху из опытных партий, выпущен минским заводом "Транзистор".

Интересно, что в каталоге 1988 года о ней сказано "микросхемы предназначены для работы в электронно-механических наручных часах". Как по мне, для наручных часов она великовата...

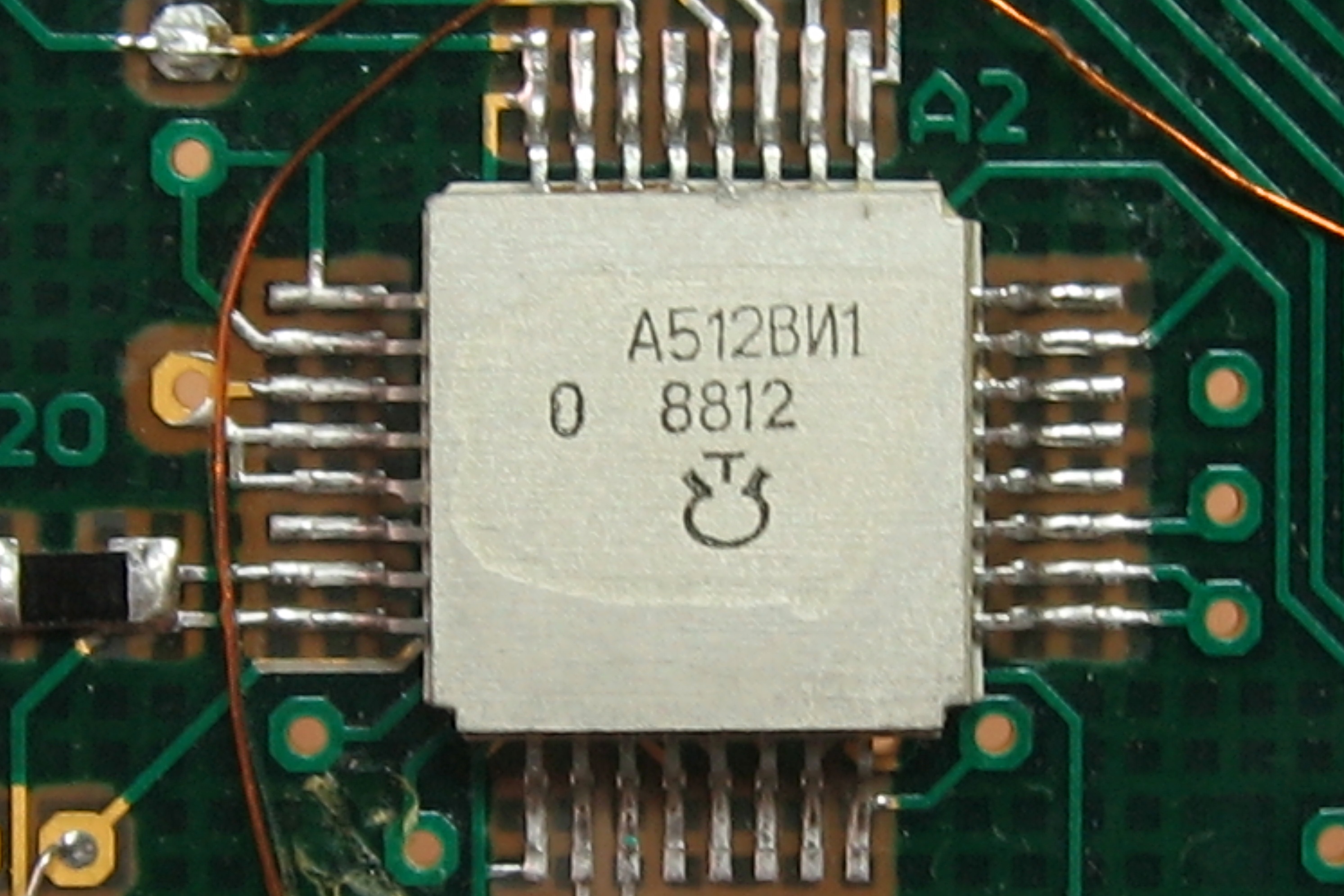

Для микрокомпьютеров МК-90 и МК-92 микросхема выпускалась в плоском корпусе с четырёхсторонним расположением выводов. И тоже на опытном производстве:

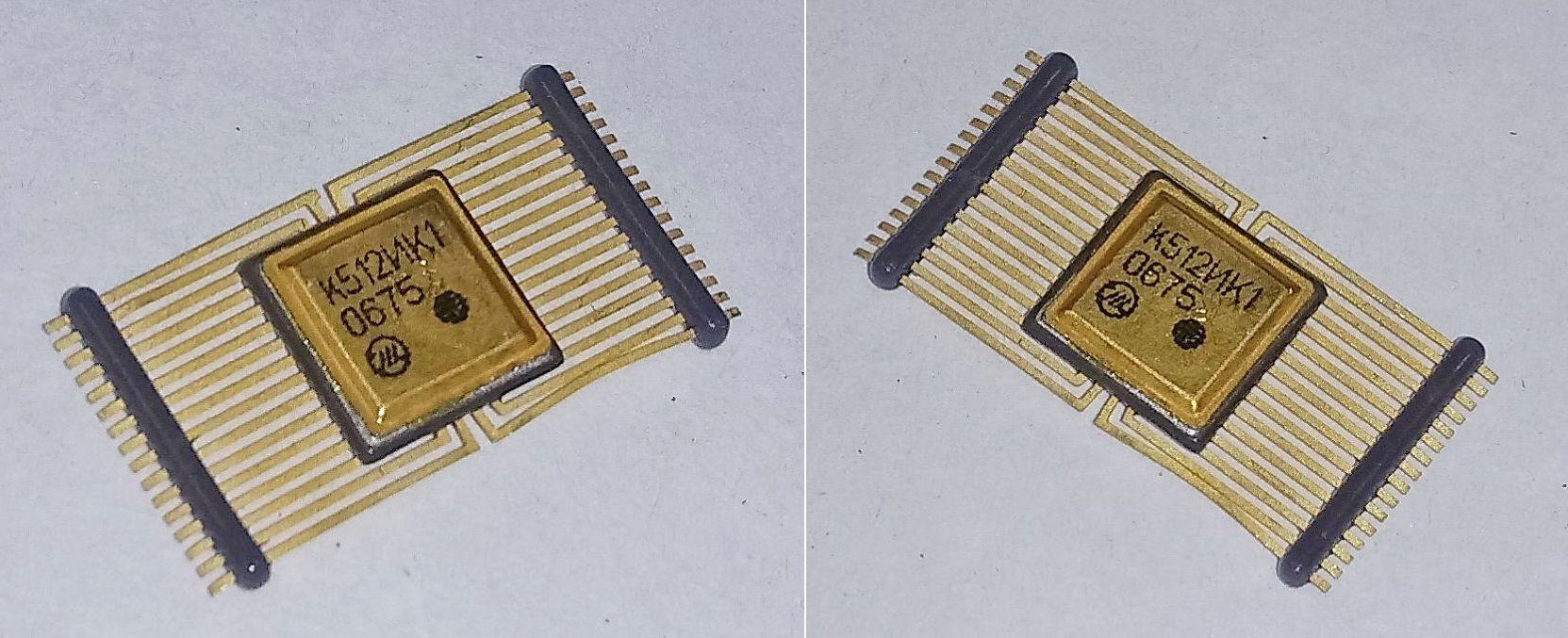

К512ИК1

(фото с форума "Портативного ретрорадио")

Первая микросхема серии, выпущена минским "Интегралом".

Ничего о ней неизвестно, в литературе не попадалась. Можно предположить, что она от наручных электронных часов, но и только...

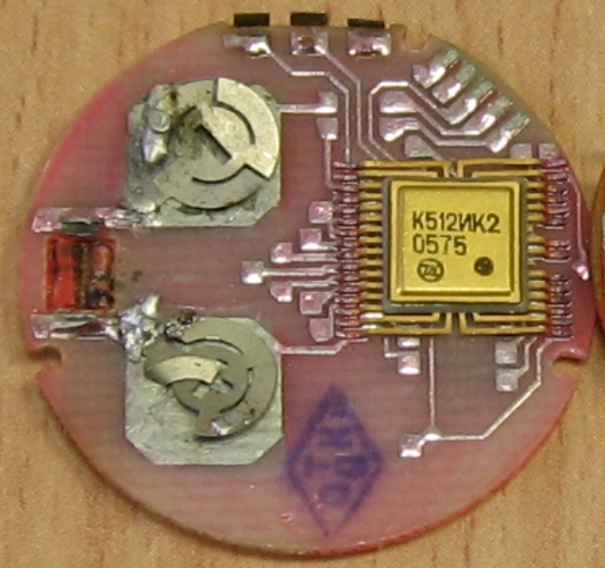

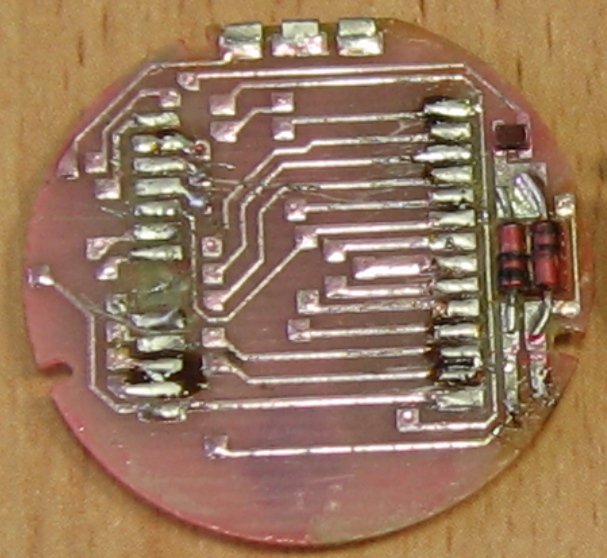

К512ИК2

Когда микросхемы первого отечественного комплекта для электронных часов, К2ДЧ002 и К2СД004, были переданы от разработчика (московский НИИ "Пульсар") для серийного производства на минский "Интеграл", они получили наименование К512ПС2 и К512ИК2 соответственно.

ИК2 - микросхема для управления электронными часами, содержит счетчики на 60, 60 и 24 и дешифратор для вывода показаний на индикатор. В литературе не встречается...

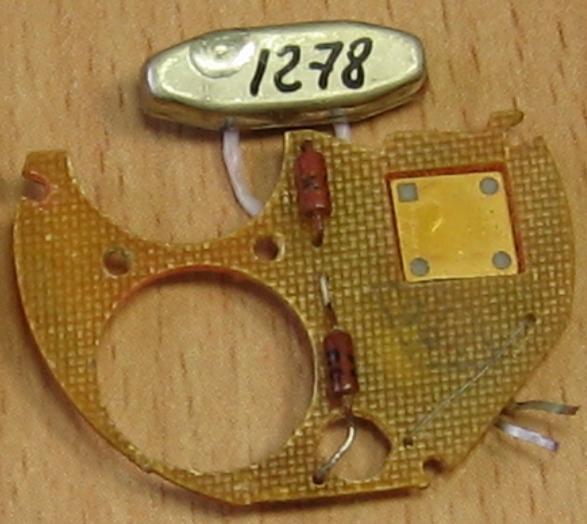

К512ПС2 (первый вариант)

Интересный момент. Судя по всему, под этим названием выпускались две совершенно разные микросхемы!

Первый вариант - это экс-К2ДЧ002. Микросхема представляет собой делитель на 512 с питанием 2.75 Вольт. Содержит 290 интегральных элементов, корпусирована в металлокерамическом корпусе.

(фото с форума "Портативного ретрорадио")

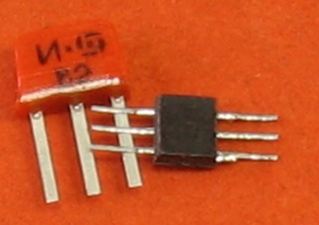

К512ПС2 (второй вариант)

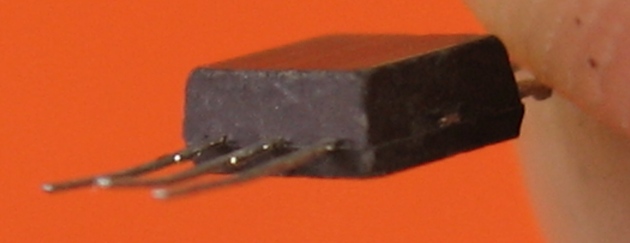

"Вторая" К512ПС2, известная с 1978 года, выпускалась в пластмассовом корпусе 401.Г6-1; это одна из самых маленьких отечественных корпусированных схем. Производитель - минский "Интеграл".

Содержит внутри усилитель кварцевого генератора, делитель частоты на 2¹⁶ и формирователь импульсов управления шаговым двигателем.

   Микросхемы изготовлены по ТМОП (тугоплавкий металл - окисел  - полупроводник) технологии в сочетании со стандартной технологией комплементарных структур. Применение молибденового затвора, а также дополнительного процесса ионного подлегирования области канала МОП-структур позволило получить достаточно низкие и воспроизводимые по величине пороговые напряжения (0,6±0,2 В). Для увеличения плотности упаковки элементов использована двухуровневая разводка.

Электрические параметры

   С целью уменьшения количества элементов в делителе частоты используются статические D-триггеры, не имеющие цепей установки уровней «0» и «1». Поэтому при включении напряжения питания триггер может принимать произвольное состояние. Однако за время не более 1,0 с после подачи сигнала частота следования выходных импульсов устанавливается и далее соответствует коэффициенту деления К = 2¹⁶. Благодаря использованию 16 последовательно включенных статических D-триггеров частота кварцевого генератора не превышает 0,5 Гц.

   Формирователи сигнала управления шаговым двигателем представляют собой две шестивходовые логические схемы ИЛИ-НЕ, управляющие мощными выходными инверторами.

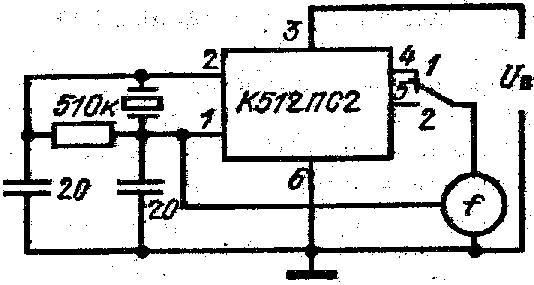

   Для управления шаговым двигателем необходим двуполярный сигнал частоты 1 Гц с длительностью импульсов 0,03125 с. Так как с помощью КМОП-схем нельзя получить двуполярные импульсы, в микросхеме используются два однополярных сигнала частотой 0,5 Гц, сдвинутые относительно друг друга на полпериода. Таким образом, на шаговый двигатель, включенный между выходами формирователей этих сигналов (выход 1 — выход 2), подается питание в течение 0,0625 с с изменением фазы на противоположную.

Назначение выводов: 1 - выход 32 кГц; 2 - вход 32 кГц; 3 - напряжение питания; 4 - вход 2; 5 - выход 1; 6 - общий.

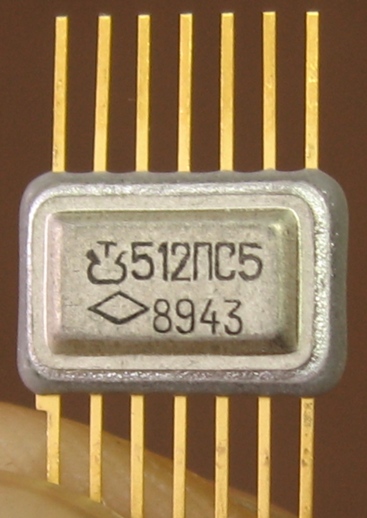

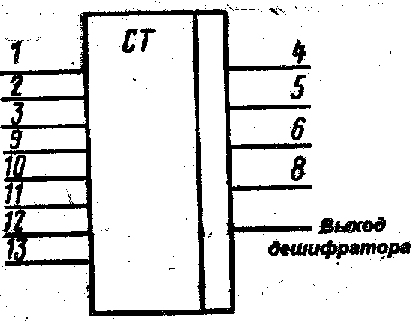

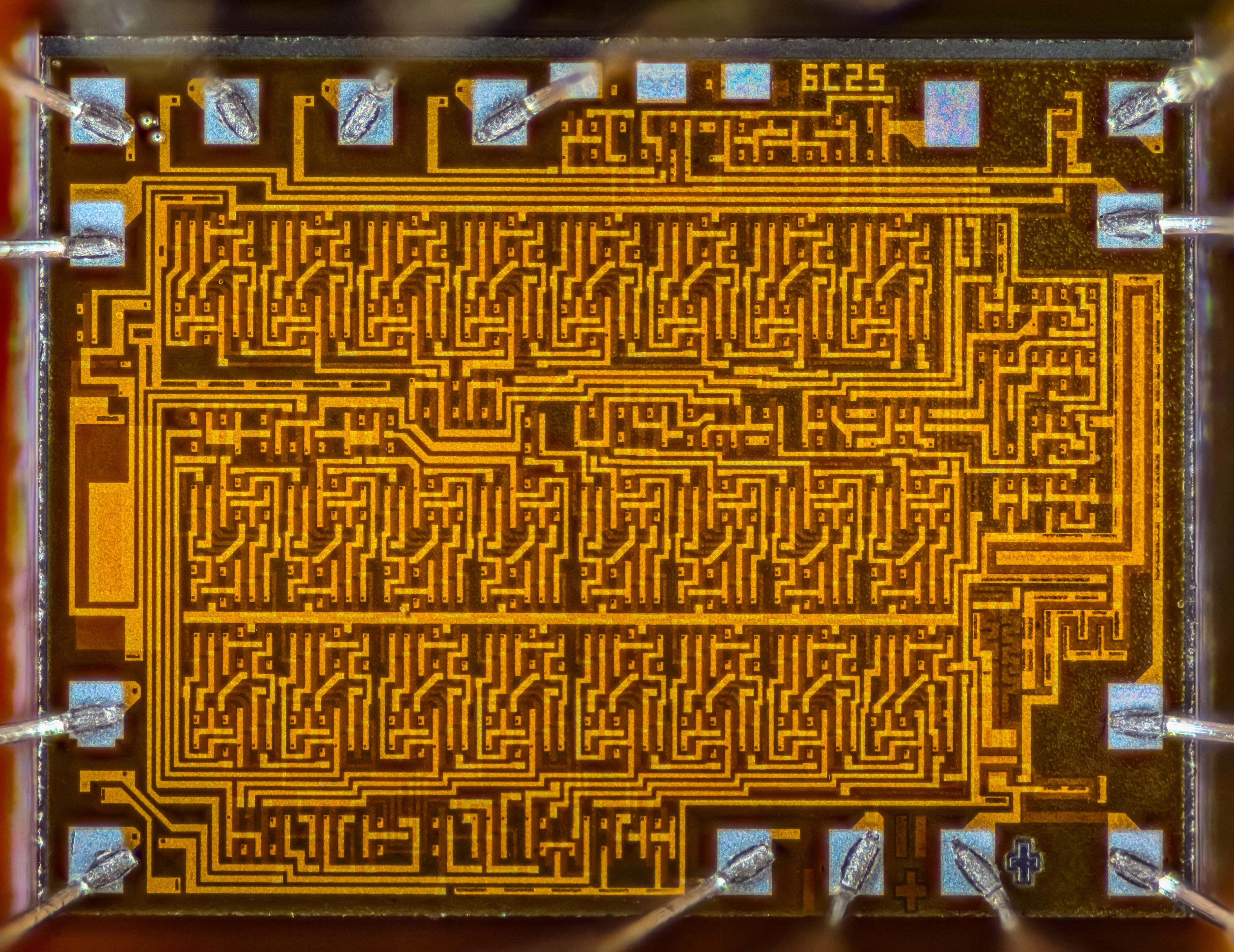

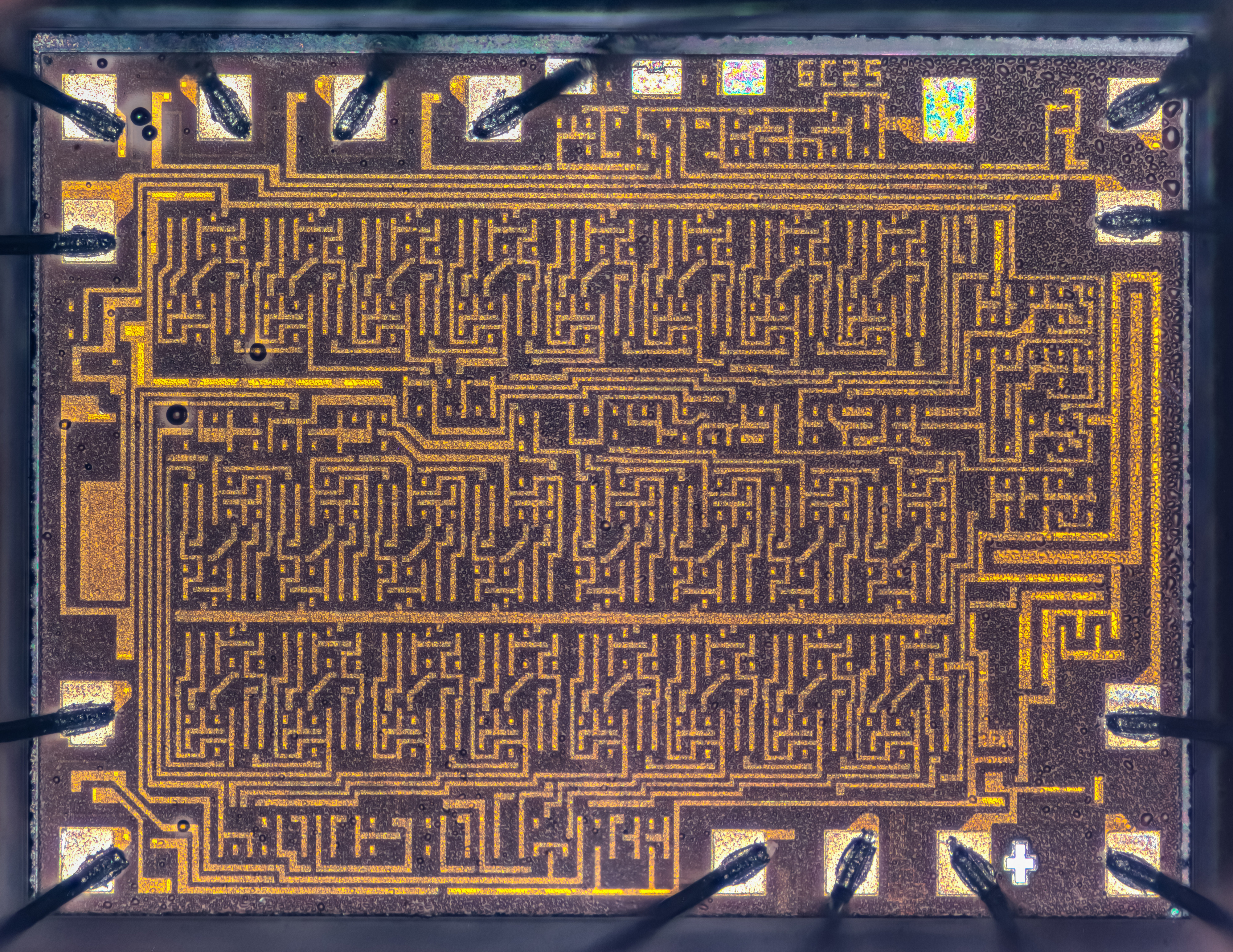

512ПС5, КР512ПС5

Микросхема представляет собой временнОе устройство (программируемый делитель частоты с переменным коэффициентом деления). Выполнена на основе двух базовых кристаллов, содержит 700 интегральных элементов. Применялась в качестве времязадающей схемы, например, в реле времени РВЭ-1А.

Данные из отраслевого справочника, на 512ПС5 в версиях 1980, 1984 и 1989 годов, и на КР512ПС5, и кусок заводского справочного листа на 512ПС5/ПС6/ПС8/ПС10.

Корпус типа 201.14-1 (КР512ПС5), 401.14-4 (512ПС5).

Производитель - минский "Транзистор".

Электрические параметры

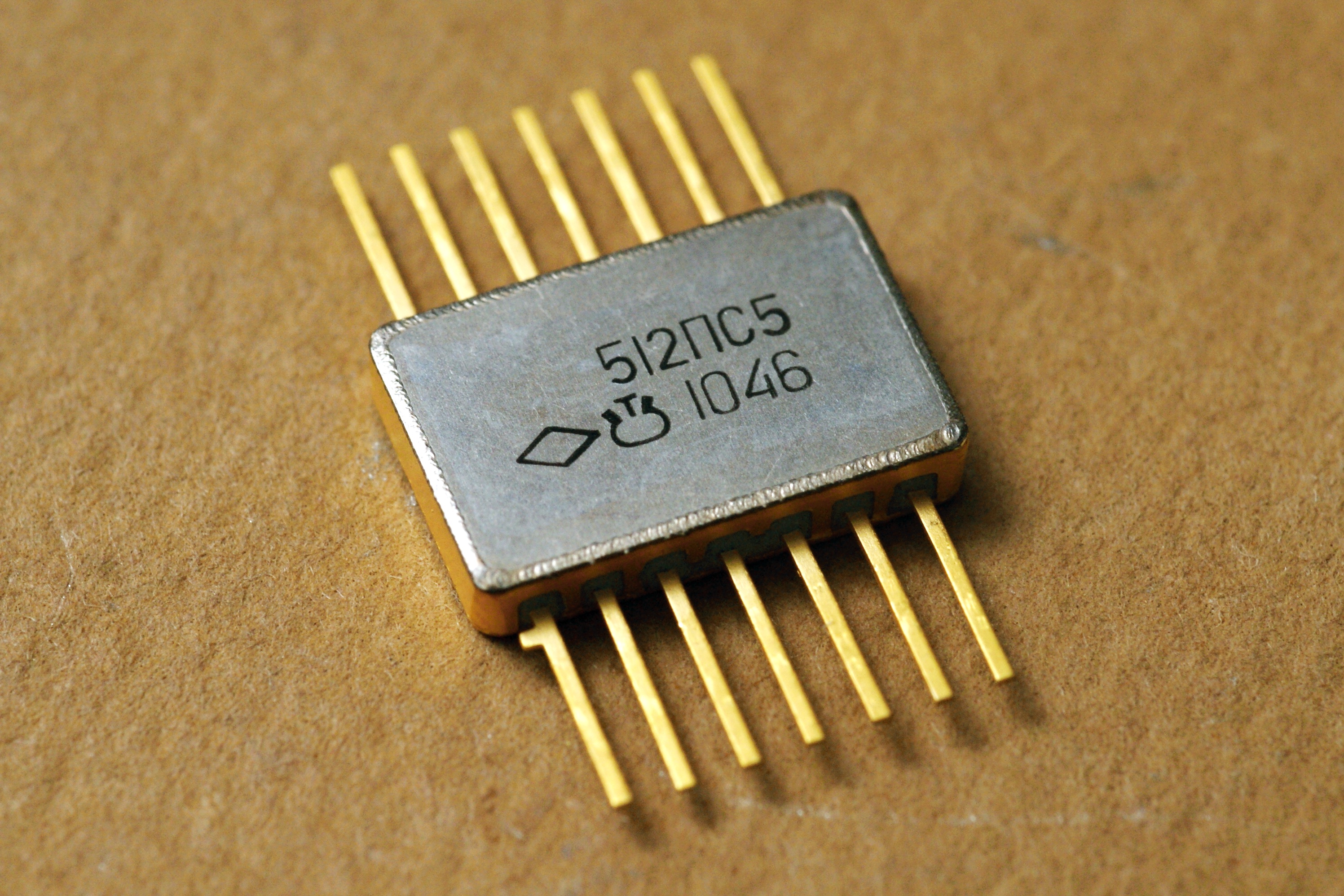

(фото с форума Радиокартинки)

(фото с форума Радиокартинки)

Микросхему выпускают и в новейшее время, уже в другом корпусе:

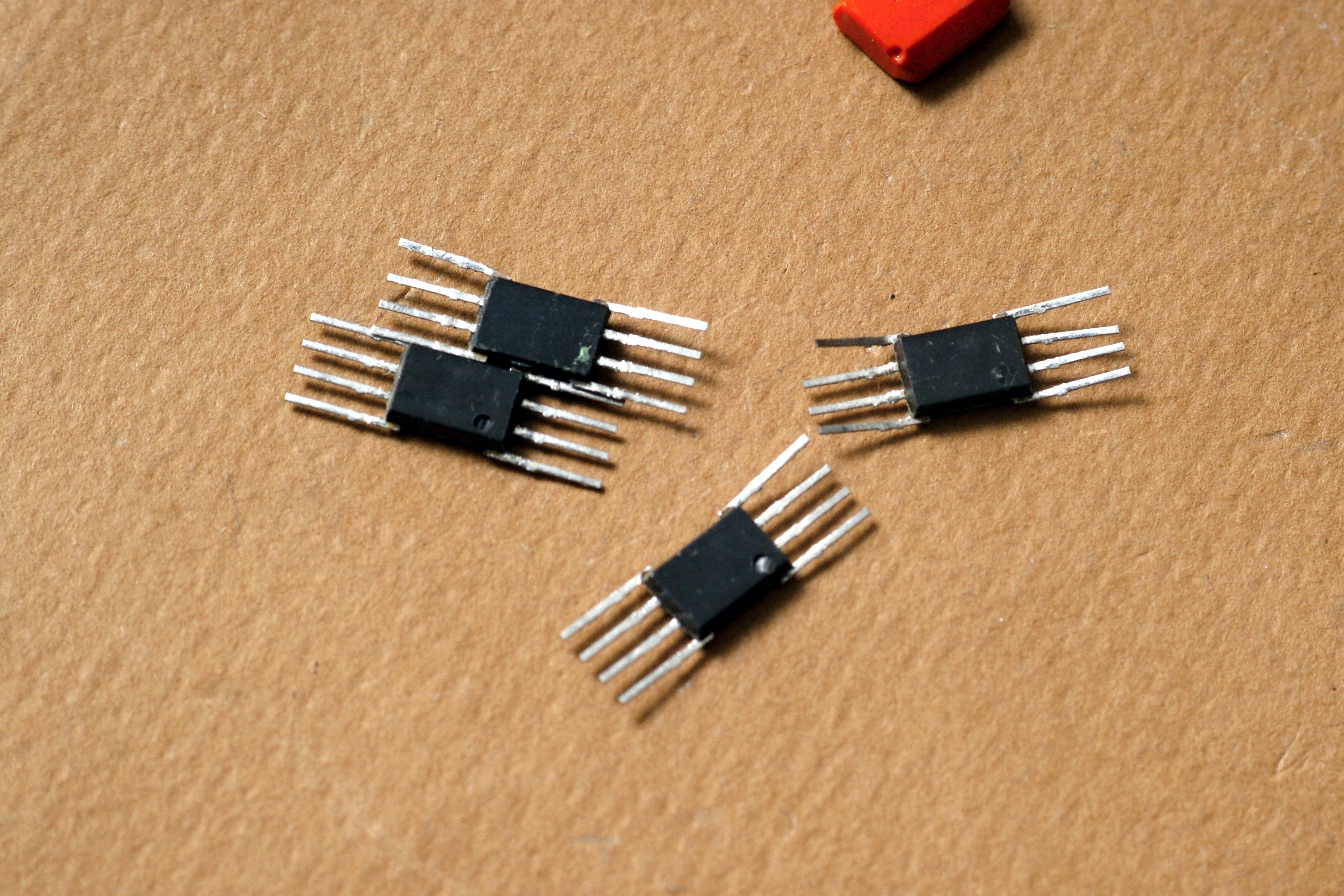

К512ПС7Б

Микросхема управления шаговым двигателем кварцевых наручных часов. Данные из отраслевого каталога на неё, и вырезка из справочника (почему-то там она как КР512ПС7).

Появилась она в начале 80-х годов (в 1982?). Как понимаю - развитие К512ПС2.

Разбивка по буквам отличается длительностью выходного импульса. так у ПС7Б это 7,8 мс. И ещё, именно вариант "Б" отличается от остальных почти втрое меньшим потреблением. За что ему такая честь, пока непонятно...

Производитель не маркирован; скорее всего это минский "Интеграл".

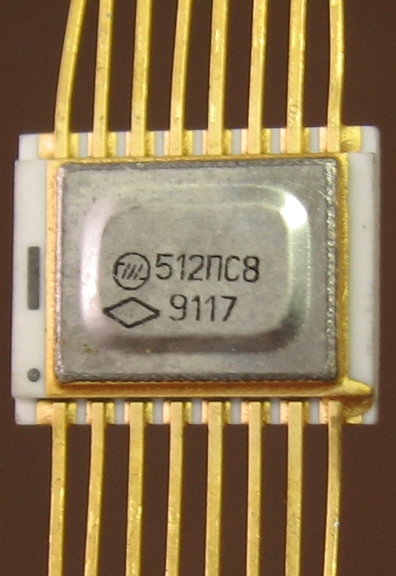

512ПС8

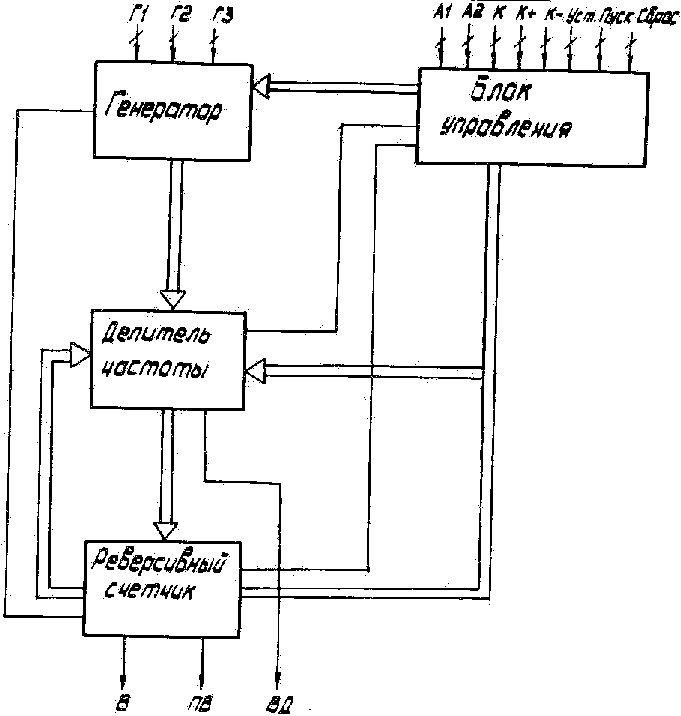

   Микросхема представляет программируемое временное устройство с коррекцией. Содержит 1600 интегральных элементов.

   Данные из отраслевого справочника на неё в версиях 1984 и 1989 года, и тех. описание часть 1 часть 2 на неё.

   На ее основе могут быть построены:
   временные устройства (таймеры) с программированием по принципу масштабирования, реализующие зависимость Т = Kt_пр;
   временные устройства с узлом обратной связи, позволяющим производить контроль правильности проведенного программирования;
   временное устройство с коррекцией длительности запрограммированного временного интервала после начала его отсчета;
   делитель частоты с переменным коэффициентом деления 2⁹...2¹² или (2⁹...2¹²)*2¹²;
   делитель частоты с коэффициентом деления (2⁹...2¹²)*3840 (для получения импульсов, период которых при использовании стандартного часового кварцевого резонатора с частотой 32768 Гц составит 1 мин);
   12-разрядный реверсивный двоичный счетчик импульсов;
   устройство вычитания частотных сигналов.

Производитель - минский "Интеграл".

Электрические параметры

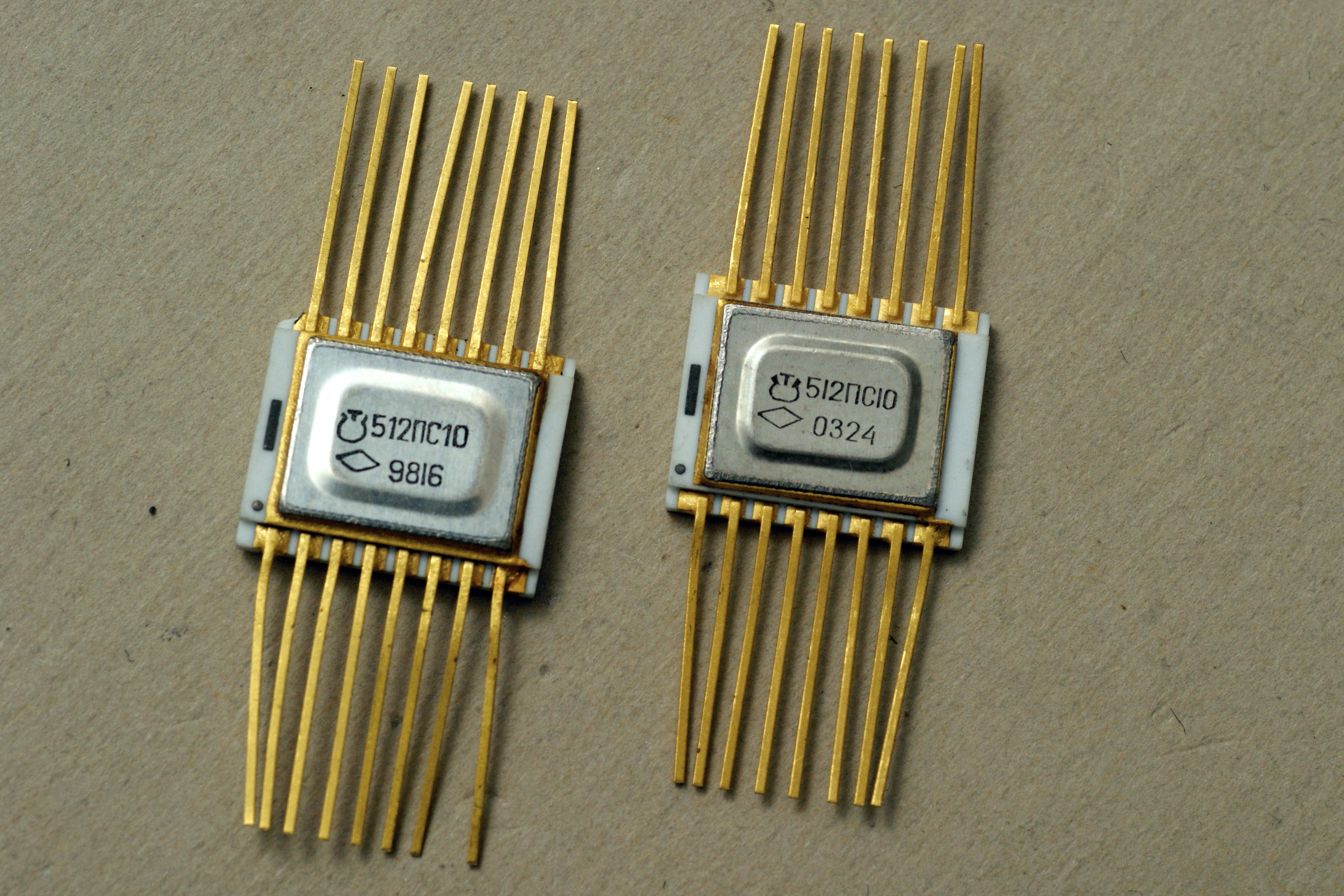

512ПС10

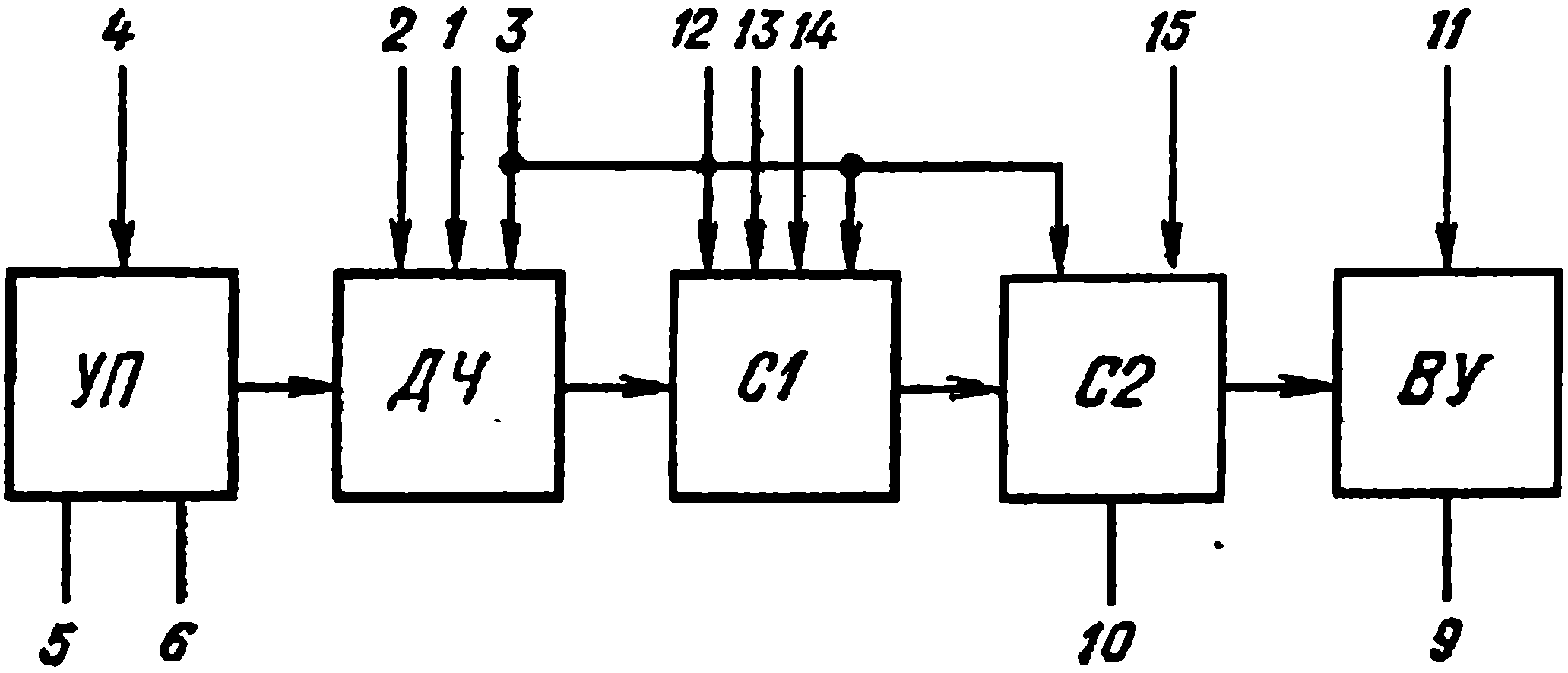

ВременнОе устройство с переменным коэффициентом деления от 2¹¹ до 2²⁷, для организации элемента задержки в реле времени. Справочный лист и данные из отраслевого каталога на неё, и на более известный гражданский вариант, КР512ПС10.

Производитель - минский "Транзистор". Как видно, выпускают её понемногу, но не переставая, и в 90-х, и в новом веке.

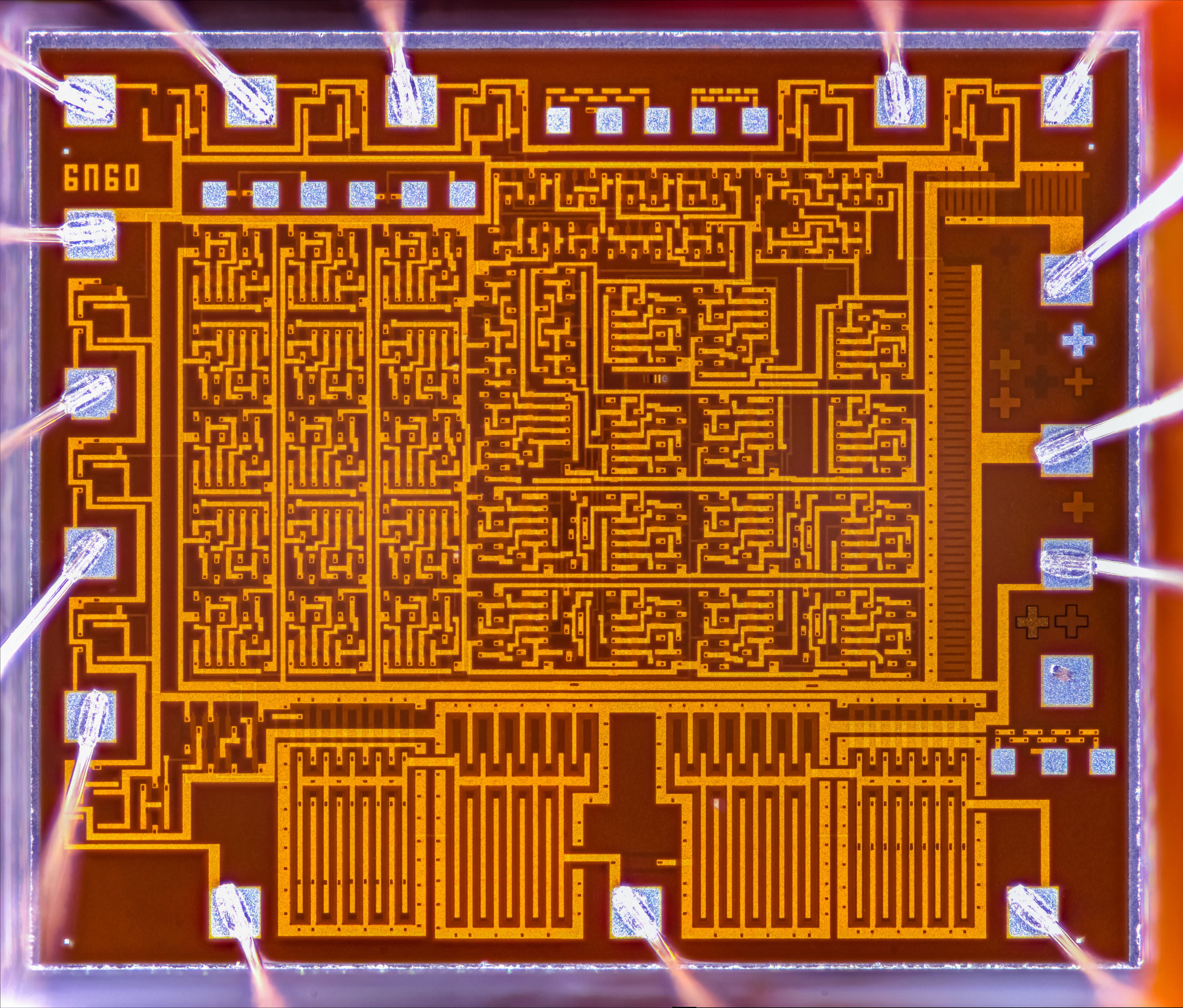

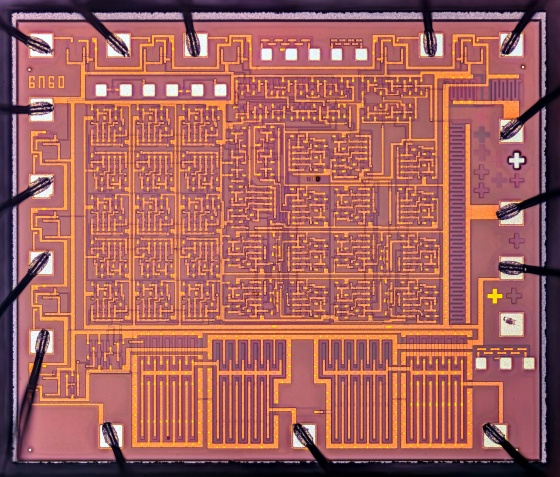

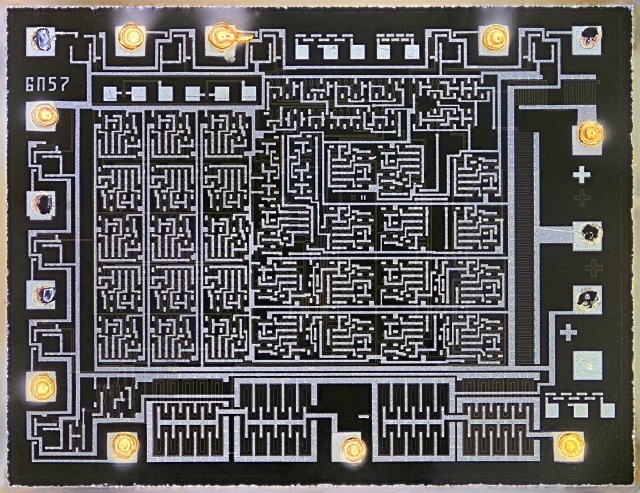

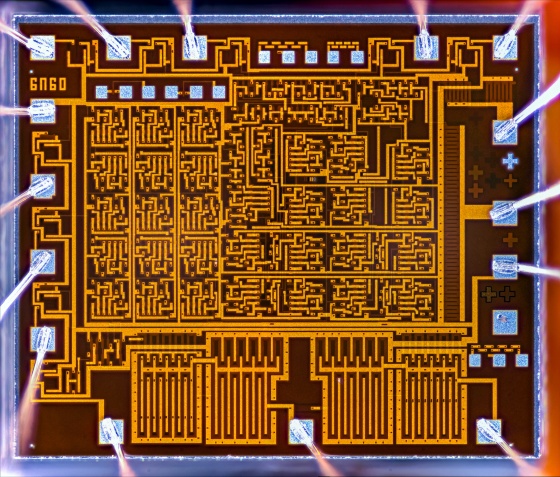

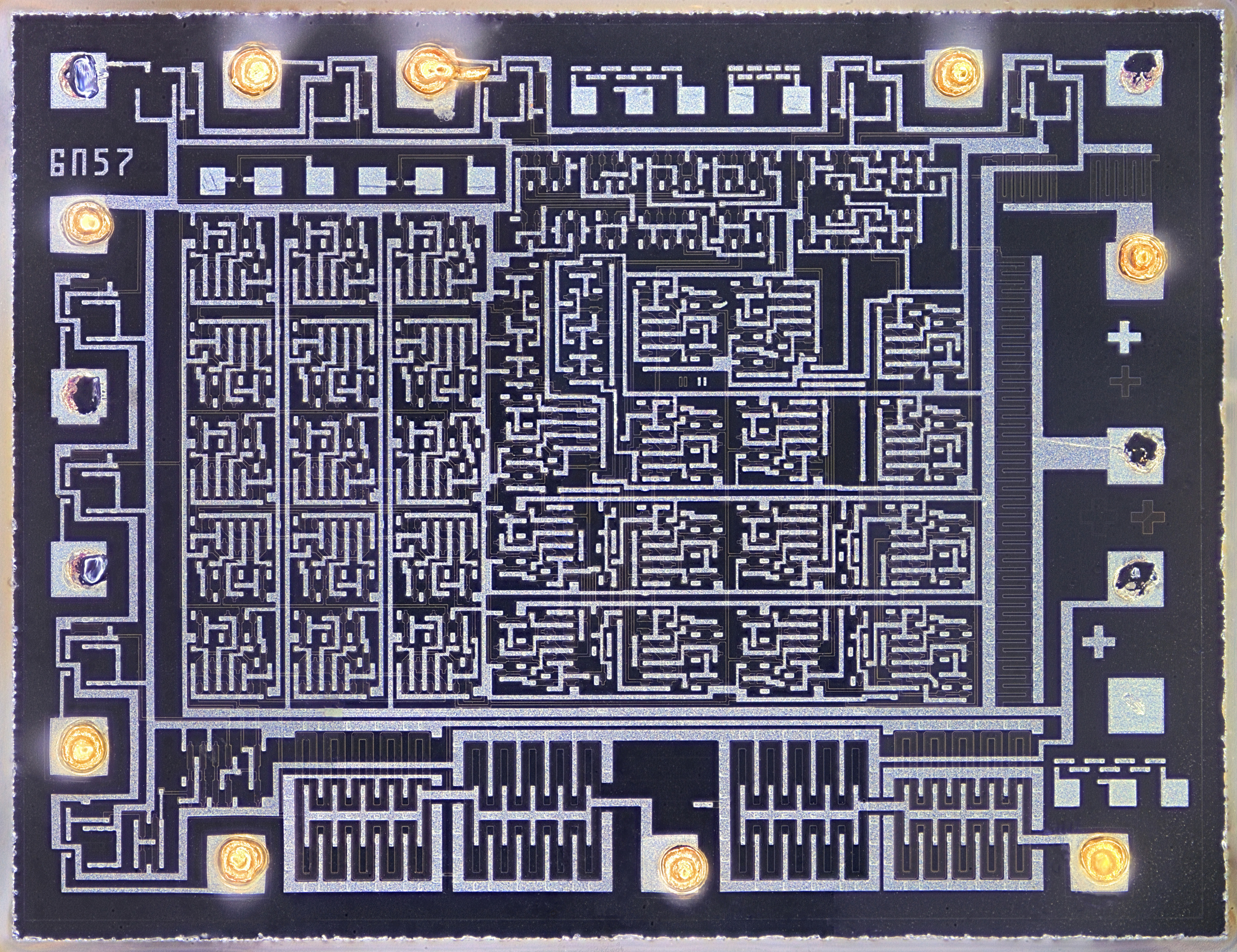

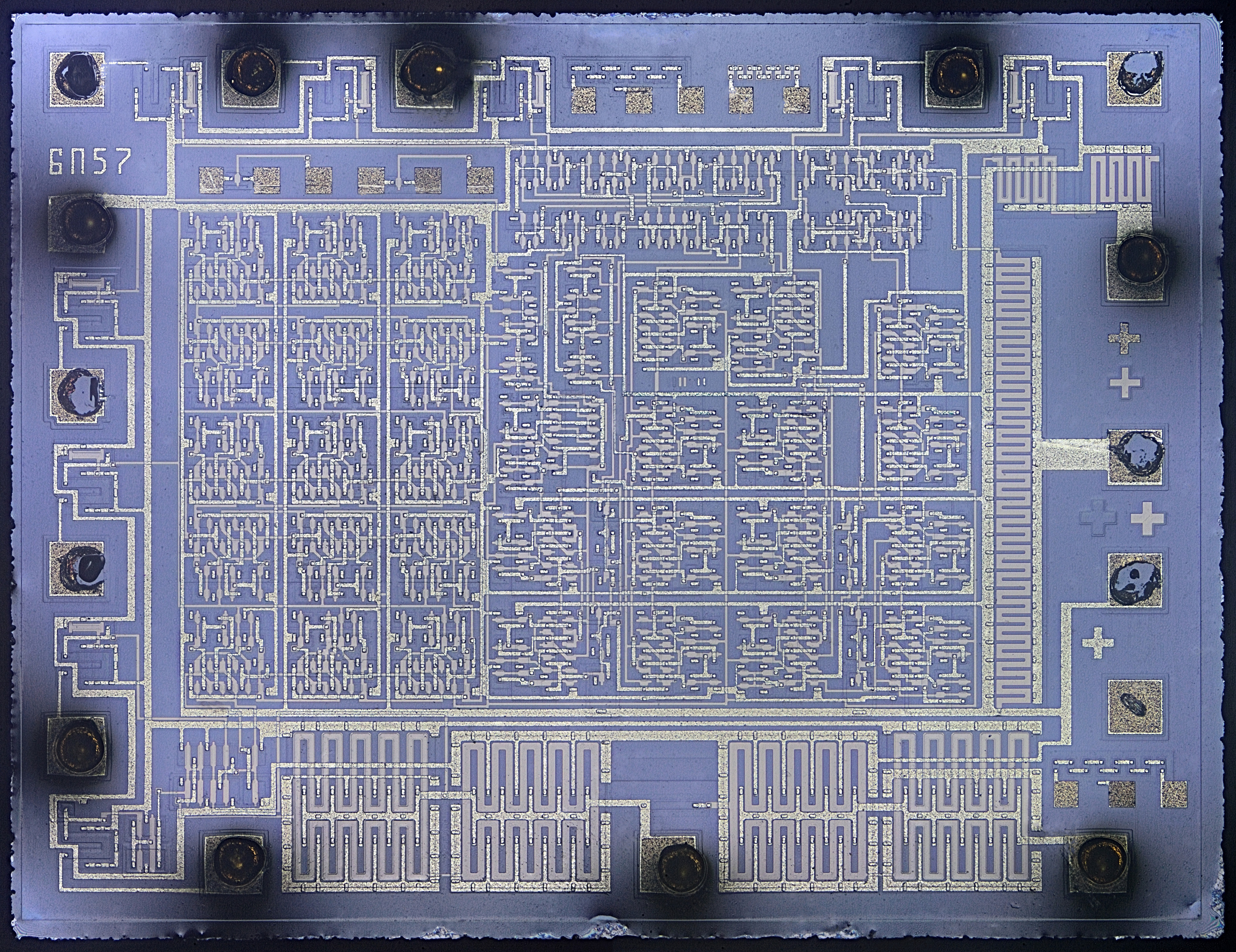

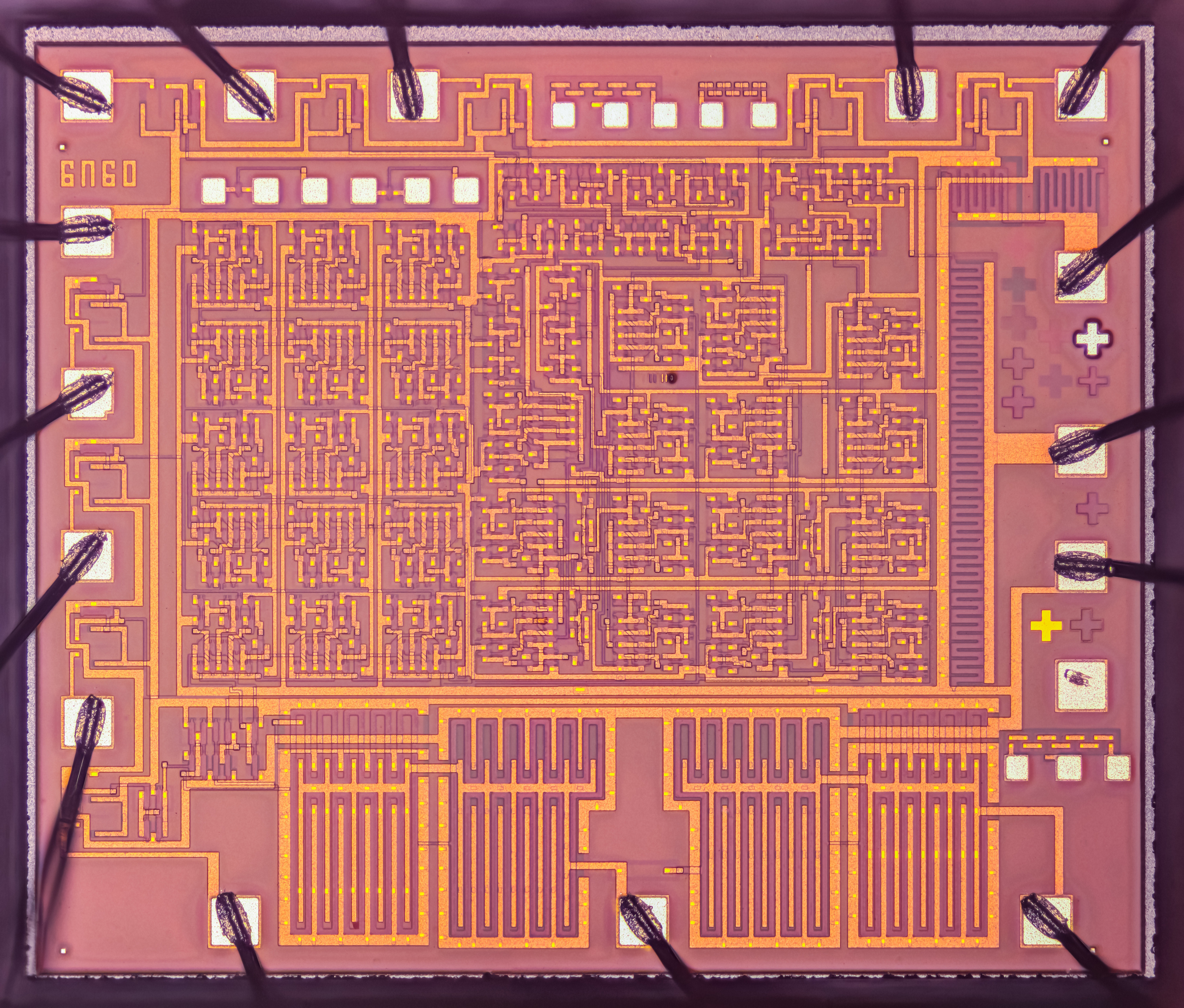

Интересно, что кристаллы у 512ПС10 и КР512ПС10 подписаны по-разному - 6П60 и 6П57. И они частично отличаются друг от друга:

(фото с форума Радиокартинки)

(фото с форума Радиокартинки)

(фото с форума Радиокартинки)

(фото с форума Радиокартинки)

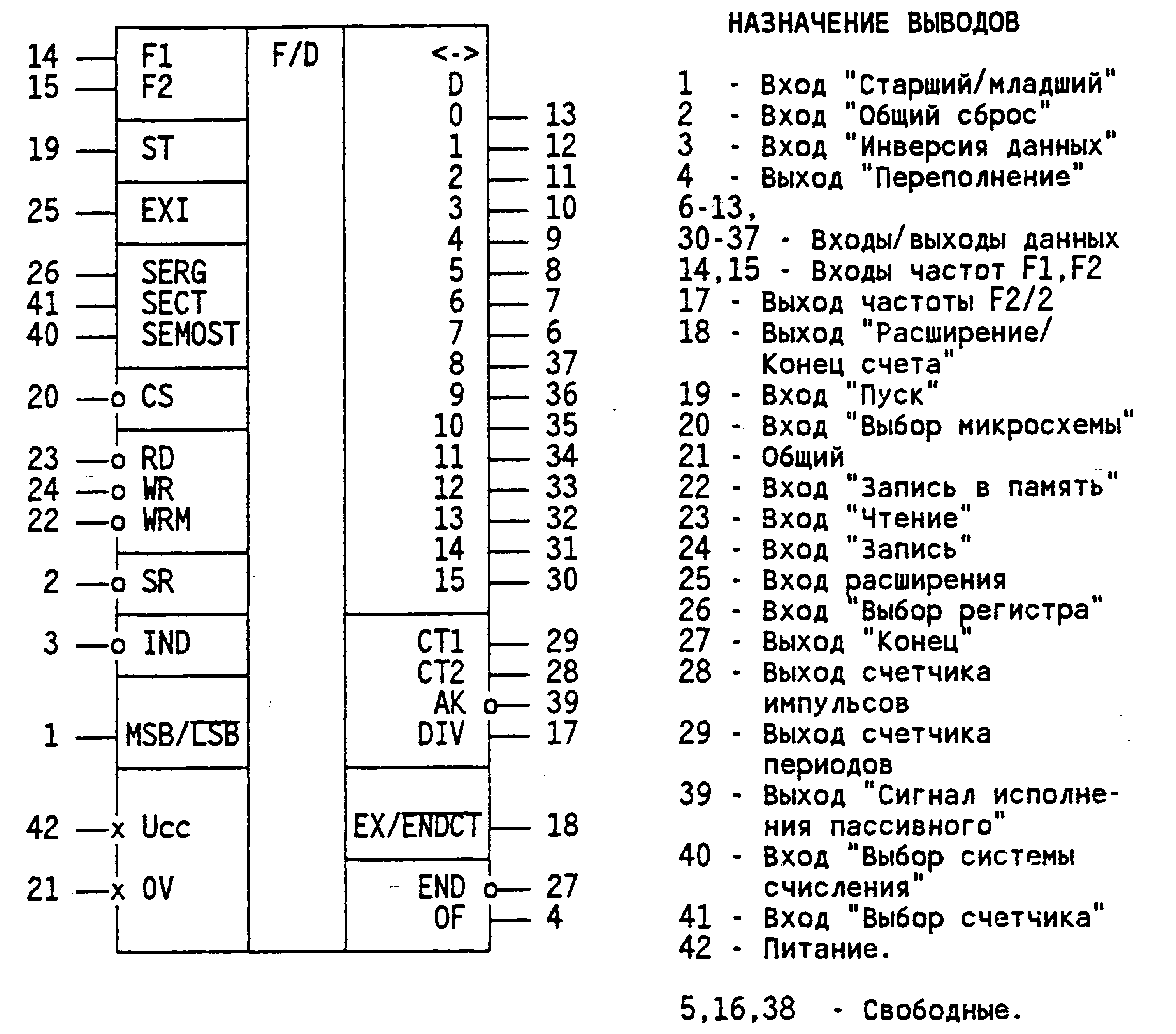

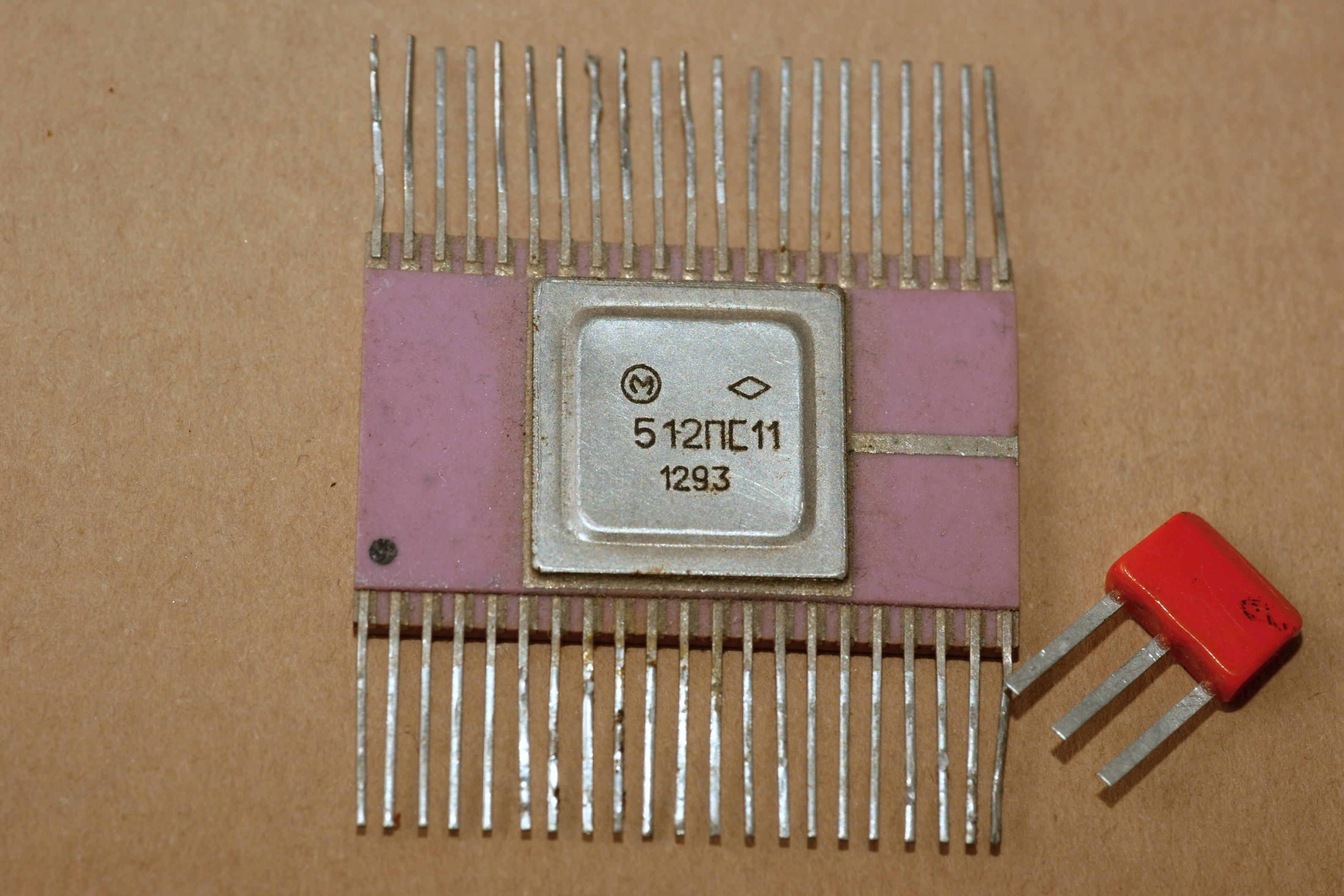

512ПС11

Любопытная микросхема из относительно поздних разработок серии - в справочниках она встречается уже только с середины 90-х годов. 512ПС11 представляет собой КМОП БИС преобразователя частота-код, предназначенную для преобразования аналоговой информации частотных датчиков в 16-разрядный двоичный либо двоично-десятичный код для последующей цифровой обработки, а также для создания частотомеров, измерителей интервалов времени, таймеров, делителей с произвольным коэффициентом деления. Справочный лист на неё, часть 1, часть 2 и часть 3.

В структурную схему БИС входят два счетчика (периодов и импульсов), позволяющих организовать сравнения двух частот. Микросхема имеет два режима работы: однократного преобразования частоты и непрерывного преобразования частоты в код. БИС может использоваться в системах с ограниченным энергопотреблением.

Производитель здесь тоже довольно необычен - это малоизвестный московский завод "Цвет". Причем 1993 год - последний, когда на нём ещё жило производство, так что микросхема из самого конца истории...

Судя по всему, микросхему выпускали долго (минский "Интеграл"?), и только в 2021 году она получила статус "неперспективная", т.е. только для эксплуатации и ремонта ранее произведенной аппаратуры.

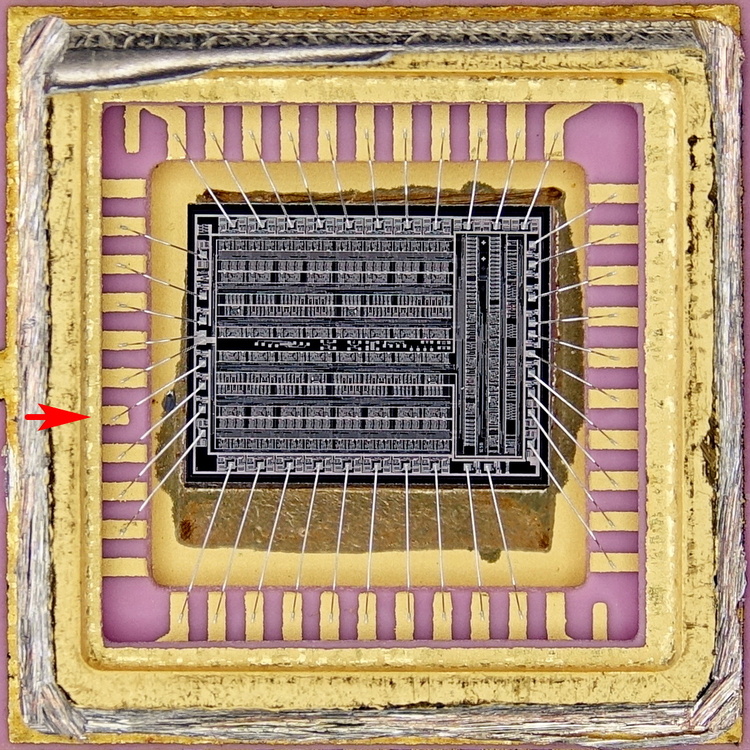

(фото от L-C)

(фото от L-C)

(фото от L-C)

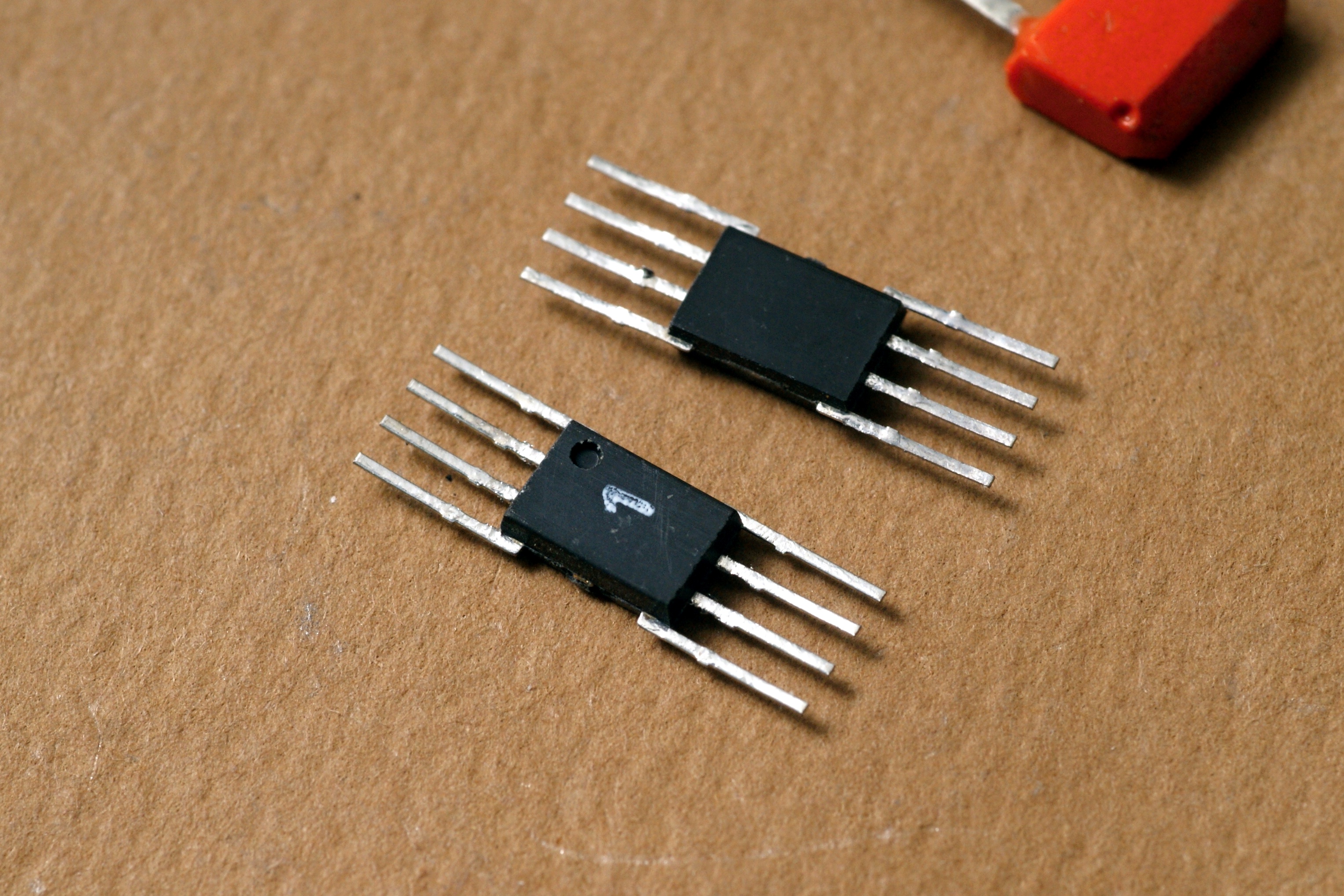

КА512ПС13

Ещё более поздняя микросхема серии, которая не попала в справочники. Зато есть заводской справочный лист.

Это схема управления шаговым двигателем кварцевых часов. Достаточно обычное для 512 серии изделие - ПС2, ПС7, теперь и ПС13. Интересна разве что своей редкостью...

Судя по справке, микросхему выпускал минский "Интеграл".

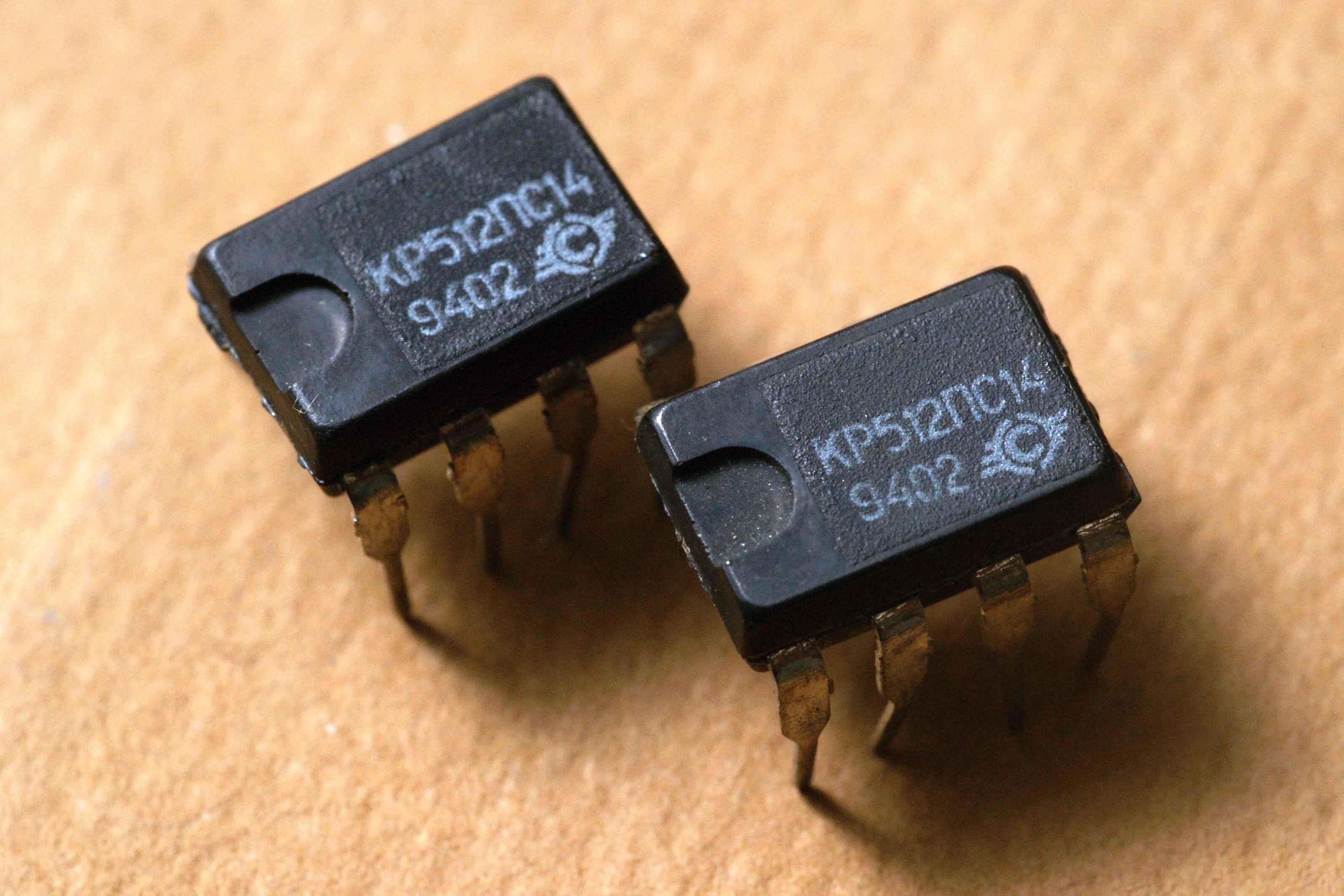

КР512ПС14

Информация об этой микросхеме известна лишь краткая - "формирователь импульсов управления шаговым двигателем и усилителем мощности звукоизлучателя в крупногабаритных электромеханических часах". Напряжение питания -1,5 В, тактовая частота 32768 кГц (но это не точно), коэффициент деления 65536.

Производитель - "Светлана", Санкт-Петербург. По-моему, единственная микросхема серии от них.

Источники:

1. Гойденко П. П., Цуканов Л. Н., Черных А, Г. Микросхемы К512ПС2 и К512ПС3 на КМОП-структурах с напряжением питания 1,2-1,5 В. - "Электронная промышленность" № 8, 1978.
2. Чернуха Б.Н. Микросхемы серии К512. - "Электронная промышленность" №4, 1982.
3. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
4. Каталог интегральных микросхем. Дополнение к базовому Каталогу ИС 1986г. Центральное конструкторское бюро. 1988.
5. Микросхемы интегральные народнохозяйственного назначения. Группа 6331. Сборник справочных листов. РД 11 0435.2-88. Издание официальное. ВНИИ "Электронстандарт", 1989
6. АИПС "Меркурий". Каталог интегральных микросхем. Часть 2. Приборы производственно-технического назначения и народного потребления. - ЦКБ "Дейтон", редакция 1990г.
7. Микросхемы интегральные. Группа 6331. Сборник справочных листов. РД 11 0488.3-89. Издание официальное. ВНИИ "Электронстандарт", 1990
8. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения, назначения выводов и габаритные чертежи корпусов. - ГУП Центральное конструкторское бюро "Дейтон", 1998.
9. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 4. - М.: ИП РадиоСофт, 1999.
10. "Пульсар". Прошлое... Настоящее... Будущее... : Очерки об истории полупроводниковой электроники / Под ред. A. Г. Васильева - М. : Техносфера, 2008.
