К2СД004Б

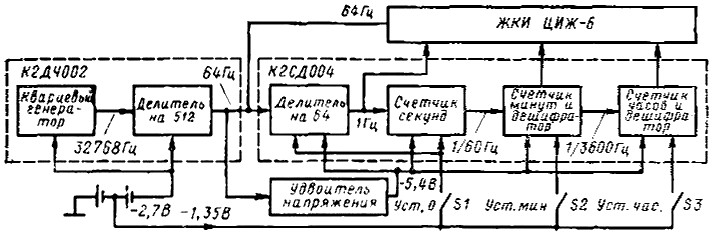

Микросхема (С)четчика-(Д)ешифратора из комплекта схем для часов. Она осуществляет деление входного сигнала 64 Гц на секунды, пересчет в минуты, часы и дальнейшую дешифровку в единицы минут/десятки минут, единицы часов/десятки часов.

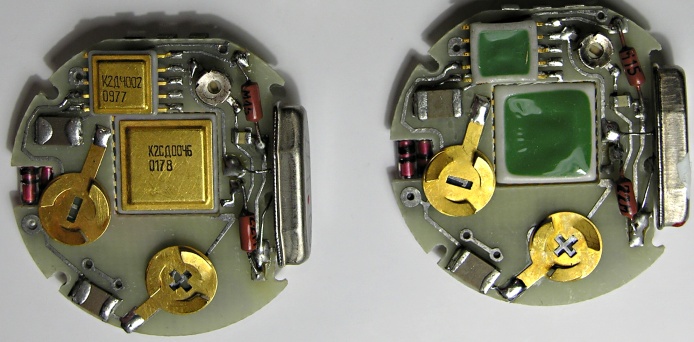

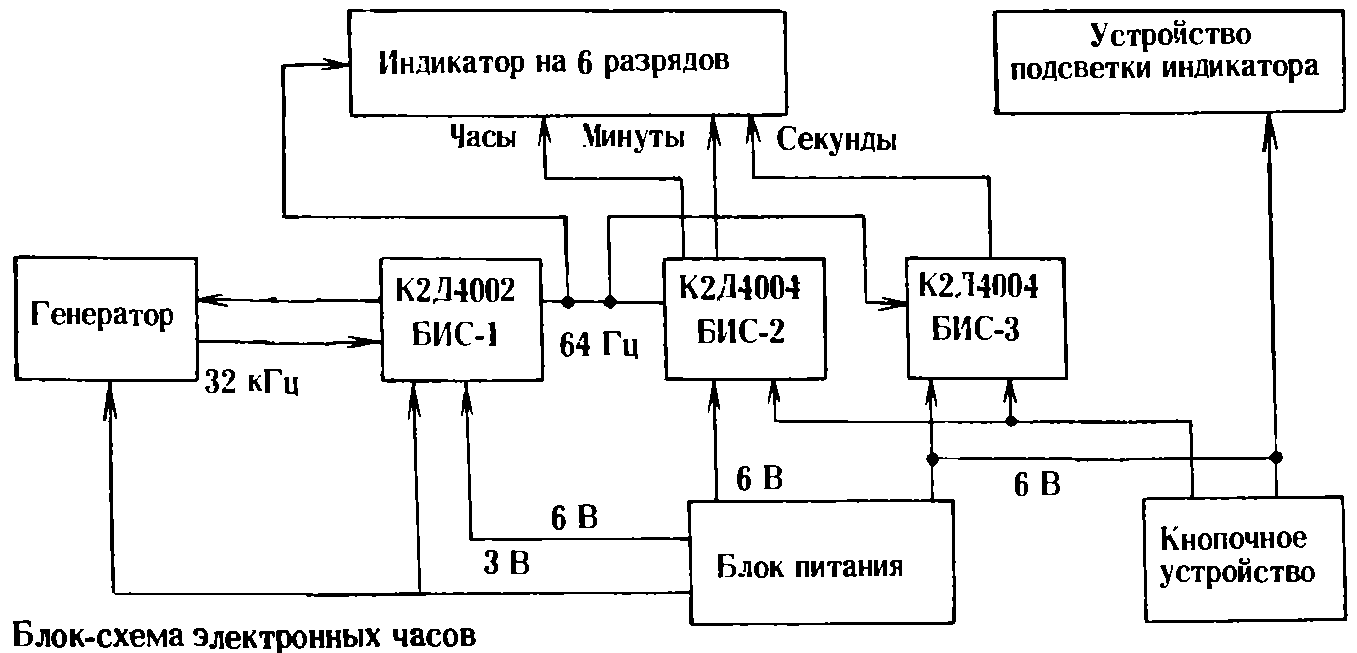

На этой микросхеме совместно с К2ДЧ002, были сделаны, в частности, первые наручные часы "Электроника Б6-02" (справочный материал публикуется с любезного разрешения Александра Перебаскина), настольные "Электроника 3-1" и др.

 Это самый первый серийный отечественный комплект микросхем для электронных часов, и одна из первых КМОП-микросхем. Разработчик и производитель - "Пульсар", г.Москва.

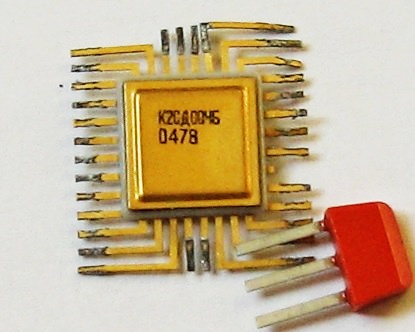

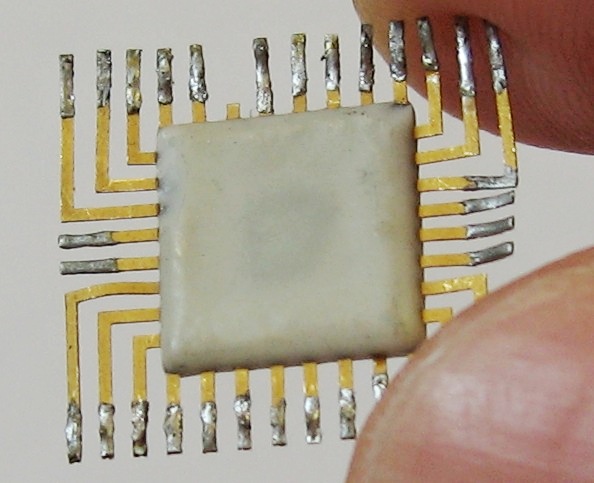

После передачи для массового производства на минский "Интеграл", она получила наименование К512ИК2; при этом какое-то время они выпускались параллельно под обоими названиями.

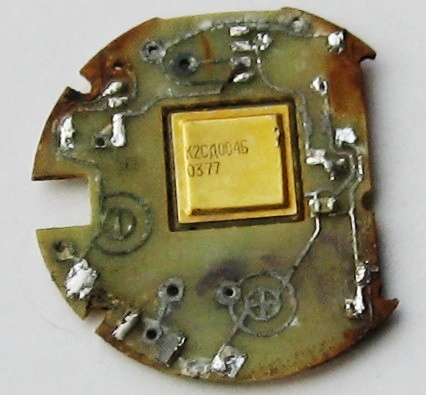

(фото от 1Ж24Б)

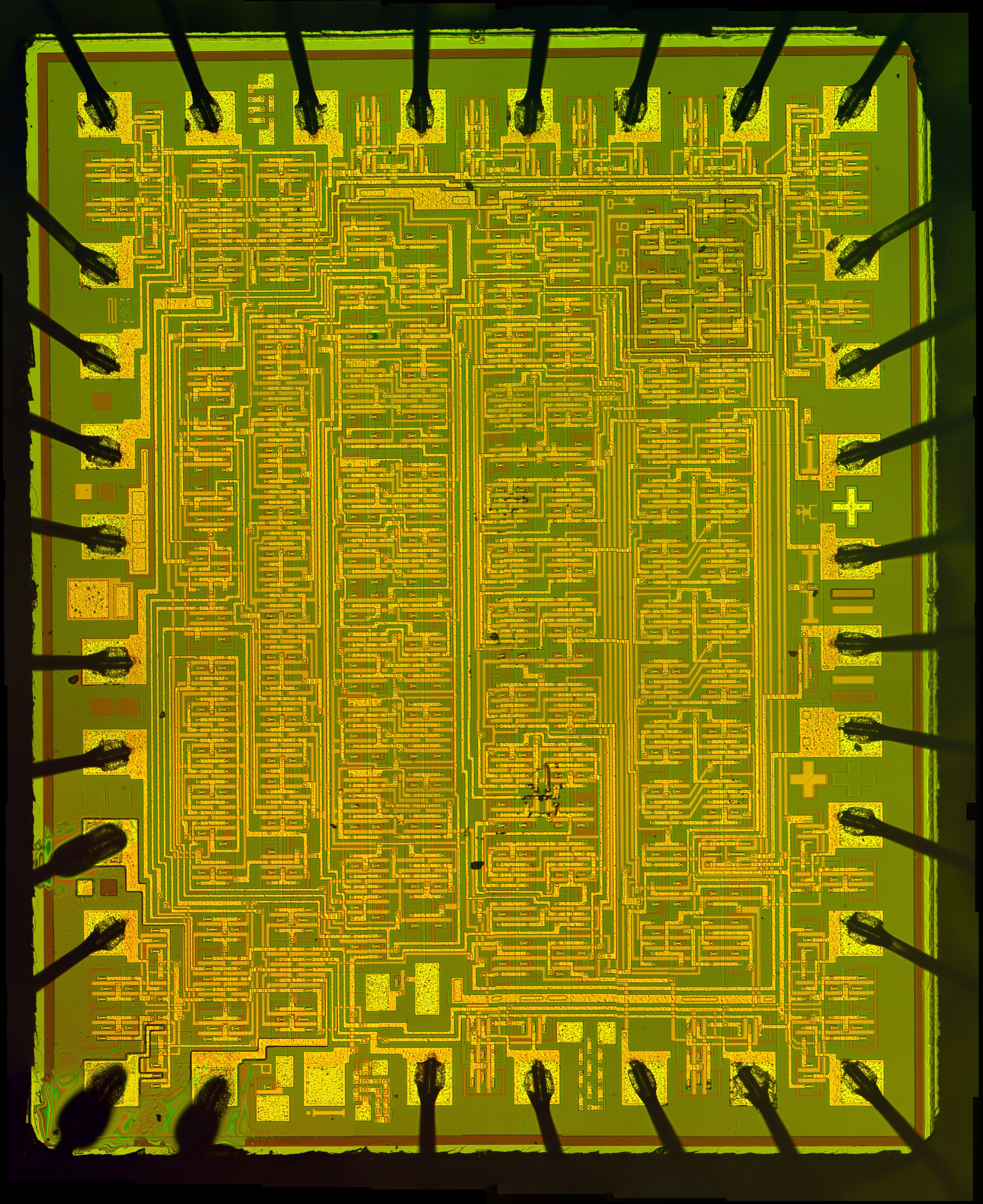

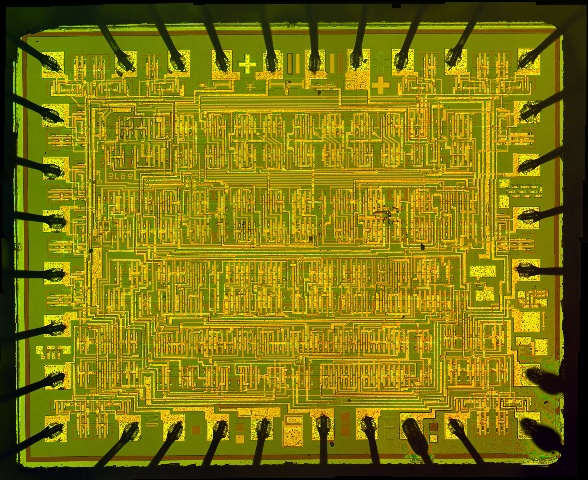

Что интересно, эти микросхемы выпускались по меньшей мере в двух модификациях кристаллов:


(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)

Источники:

1. П.И. Воронцов, Л.Е. Лапидус, Л.А. Пекеров, В.В. Шувалов. Настольные электронные часы "Электроника 3-1". - "Электронная промышленность" №4, 1980.
2. "Пульсар". Прошлое... Настоящее... Будущее... Очерки об истории полупроводниковой электроники / Под ред. А.Г. Васильева. М.: Техносфера, 2008.
