506ая серия

Крайне редкая серия мелкой ТТЛ логики, состоявшая из четырнадцати схем. Восемь элементов ЛБ, три ЛР, три ЛД, все в бескорпусном исполнении.

По электрическим параметрам она совпадает с 106 серией, и можно было бы предположить, что это просто её бескорпусной вариант. Но нет - ассортиментный ряд у них разный, т.е. 506ЛБ2 это совсем не 106ЛБ2, и т.д. Набор элементов, скорее, был взят из более поздней "Логики-2" (155 серия и т.п.), 506ЛБ1 функционально соответствует 155ЛА1, 506ЛБ2 - 155ЛА2 etc.

В целом её появление выглядит для меня странным. Для середины 70-х схемотехника была совершенно архаичной - одновременно и с низким быстродействием, и неэкономичной.

К506ЛБ1

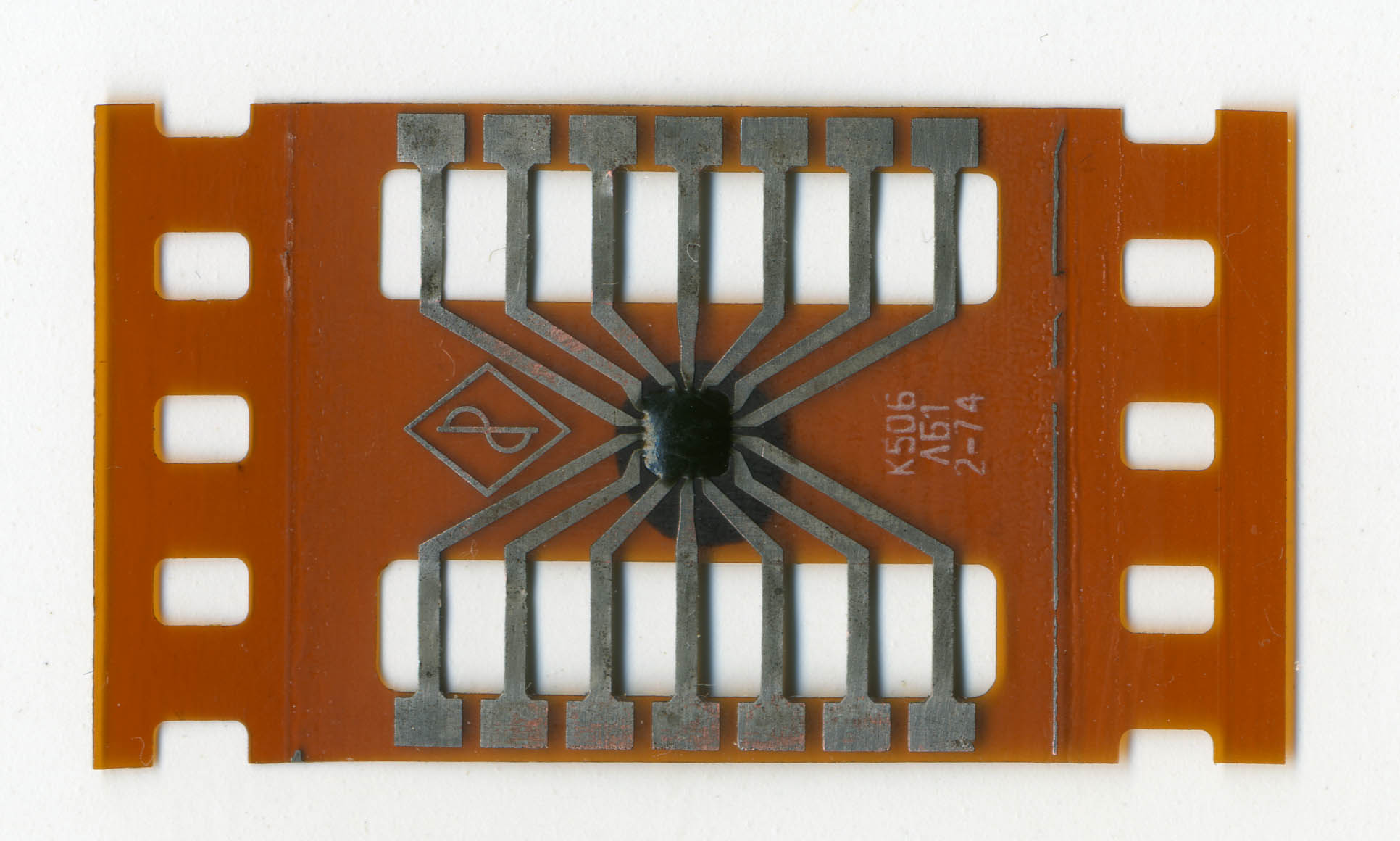

микросхема К506ЛБ1
(фото Юрия Малыхина)

Два элемента 4И-НЕ. Заводской паспорт от неё.

Производитель - ВЗПП (Воронежский завод полупроводниковых приборов).

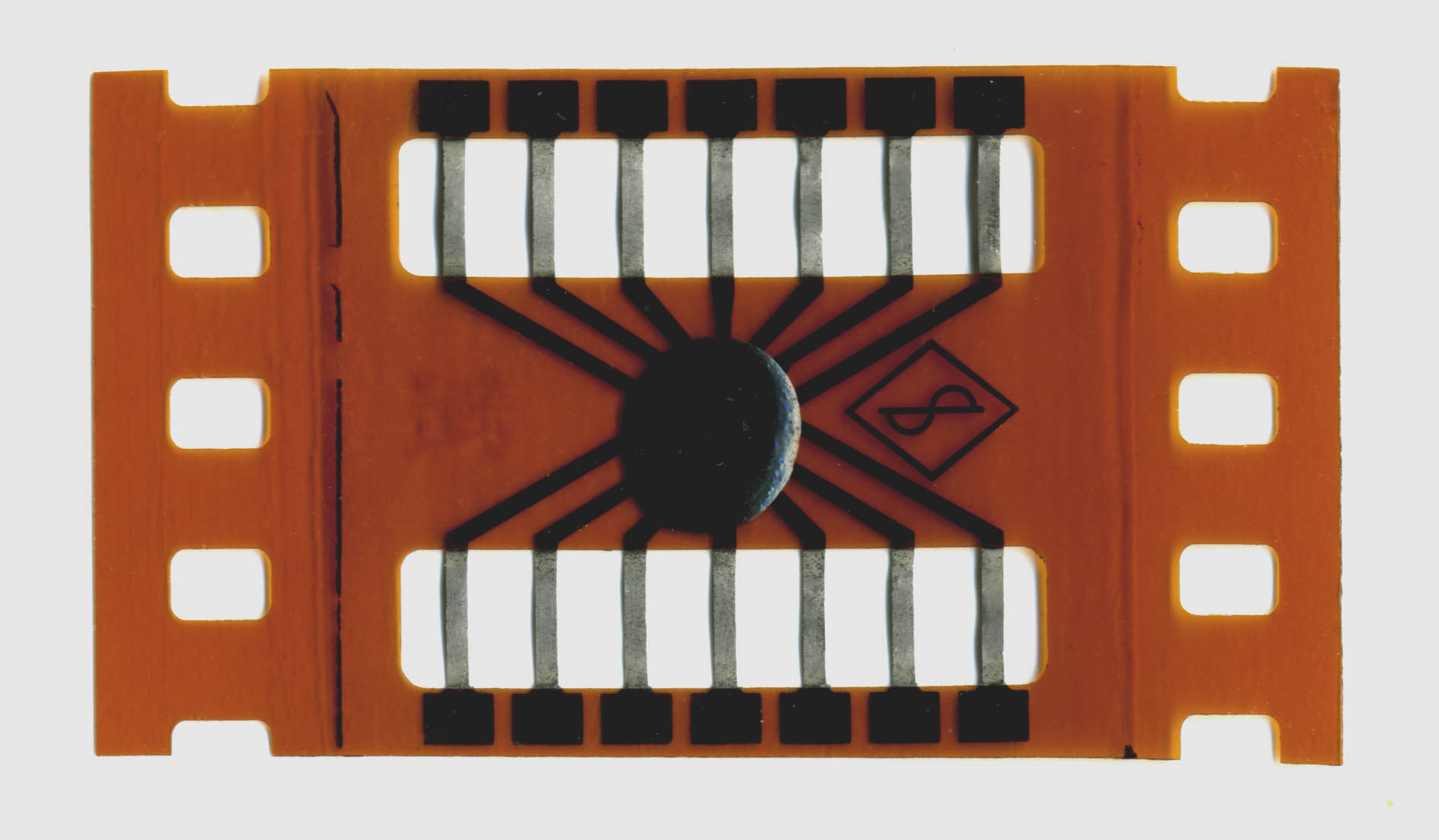

микросхема К506ЛБ1
(фото Юрия Малыхина)

Источники:

1. Каталог интегральных микросхем. Часть 1 (цифровые). - Центральное бюро применения, 1976.
