527ая серия

В состав серии, изготовленной по МДП технологии с кремниевым затвором и 3-уровневой разводкой, входят микросхемы, предназначенные для работы в блоках памяти специализированных ЭВМ, устройствах сбора и обработки, информации, устройствах автоматики и контроля. Серия предназначена только для экспериментальных работ (Выделено мной - К.)

527РУ1

Производитель - новосибирский "Восток".

Назначение - матрица-накопитель статического ОЗУ емкостью 64х1 бит. Время считывания 1 мкс, потребляемый ток 10 + 6 мА (цепь управления + матрица), напряжения питания +5 и-9 В.

Схема включает в себя собственно запоминающую матрицу, построенную на статических триггерах, дешифратор, схемы записи, считывания и выбора кристалла.

Справочный лист и данные из каталога 1978 года на нее.

Кстати, старое название микросхемы - МИ3-64.

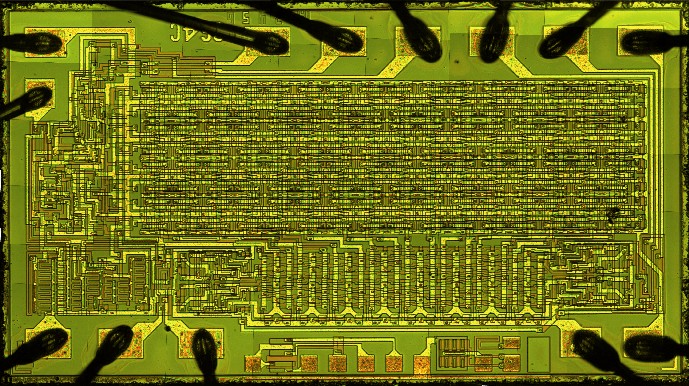

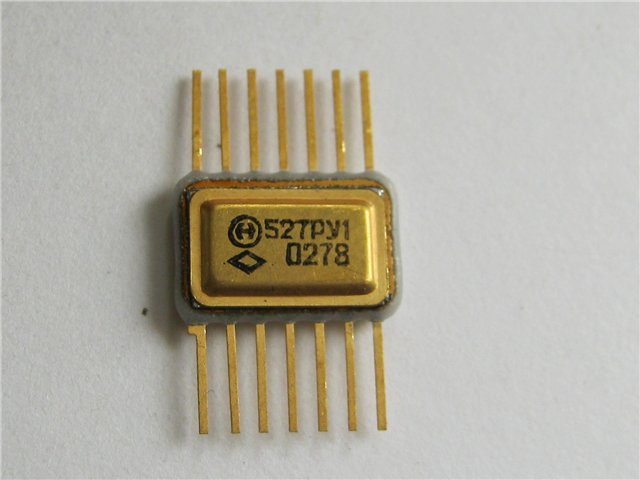

(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)

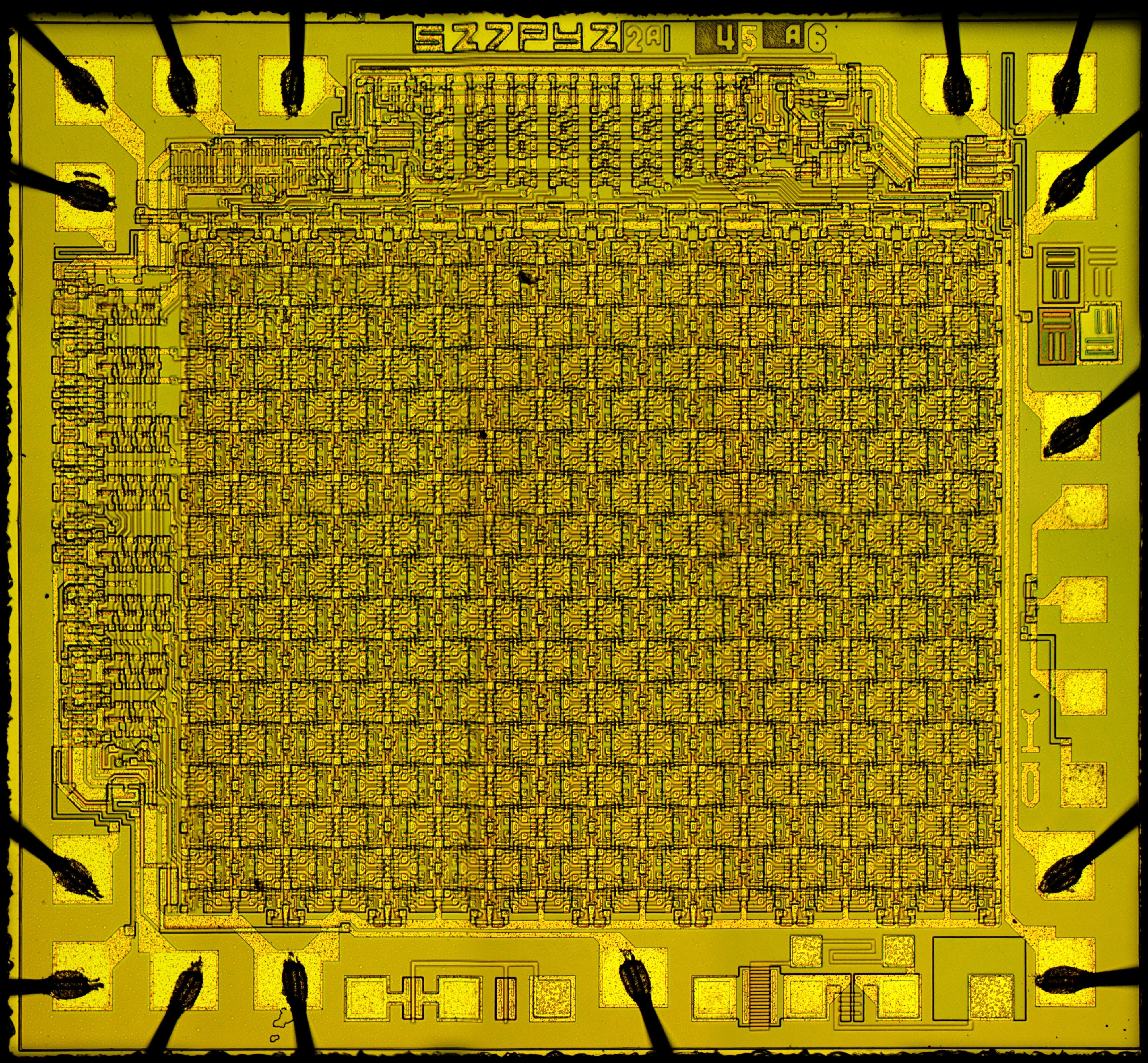

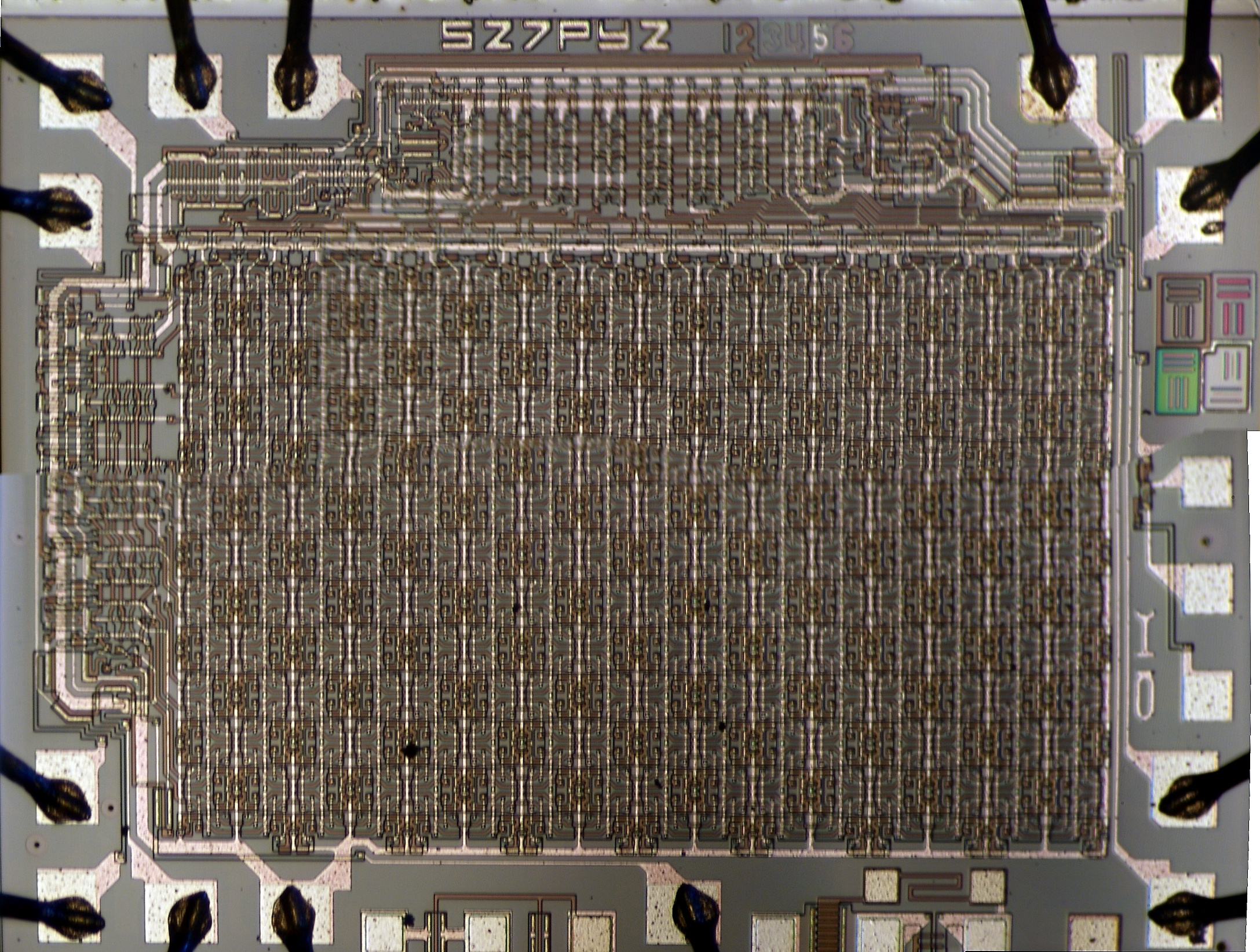

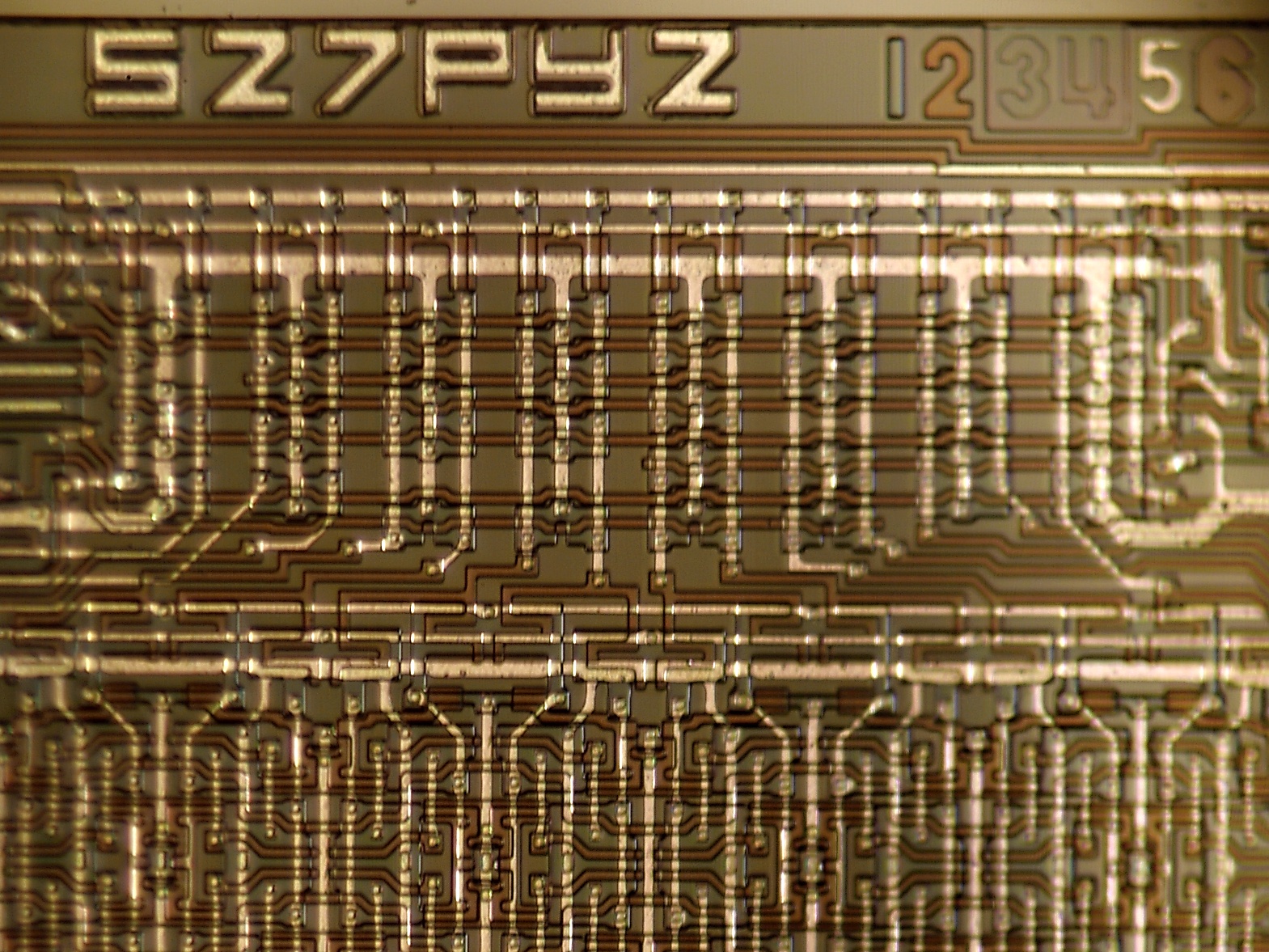

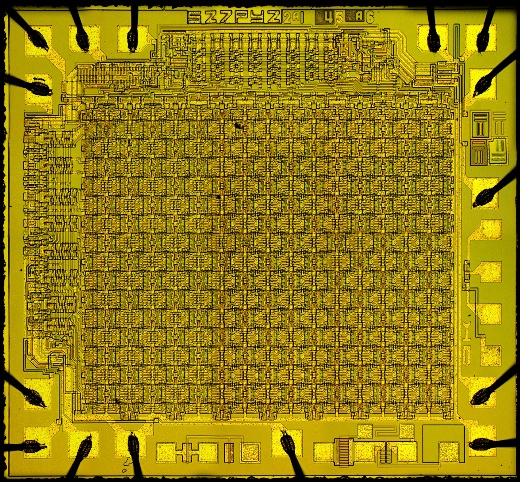

К527РУ2

Производитель - новосибирский "Восток".

Назначение - матрица-накопитель статического (в справочнике "статистического" - К. ;))) ОЗУ емкостью 256х1 бит.

Время считывания 1 мкс, потребляемый ток 30 мА, напряжения питания +5 и-9 В.

Справочный лист, заводской паспорт и данные из каталога 1978 года на нее.

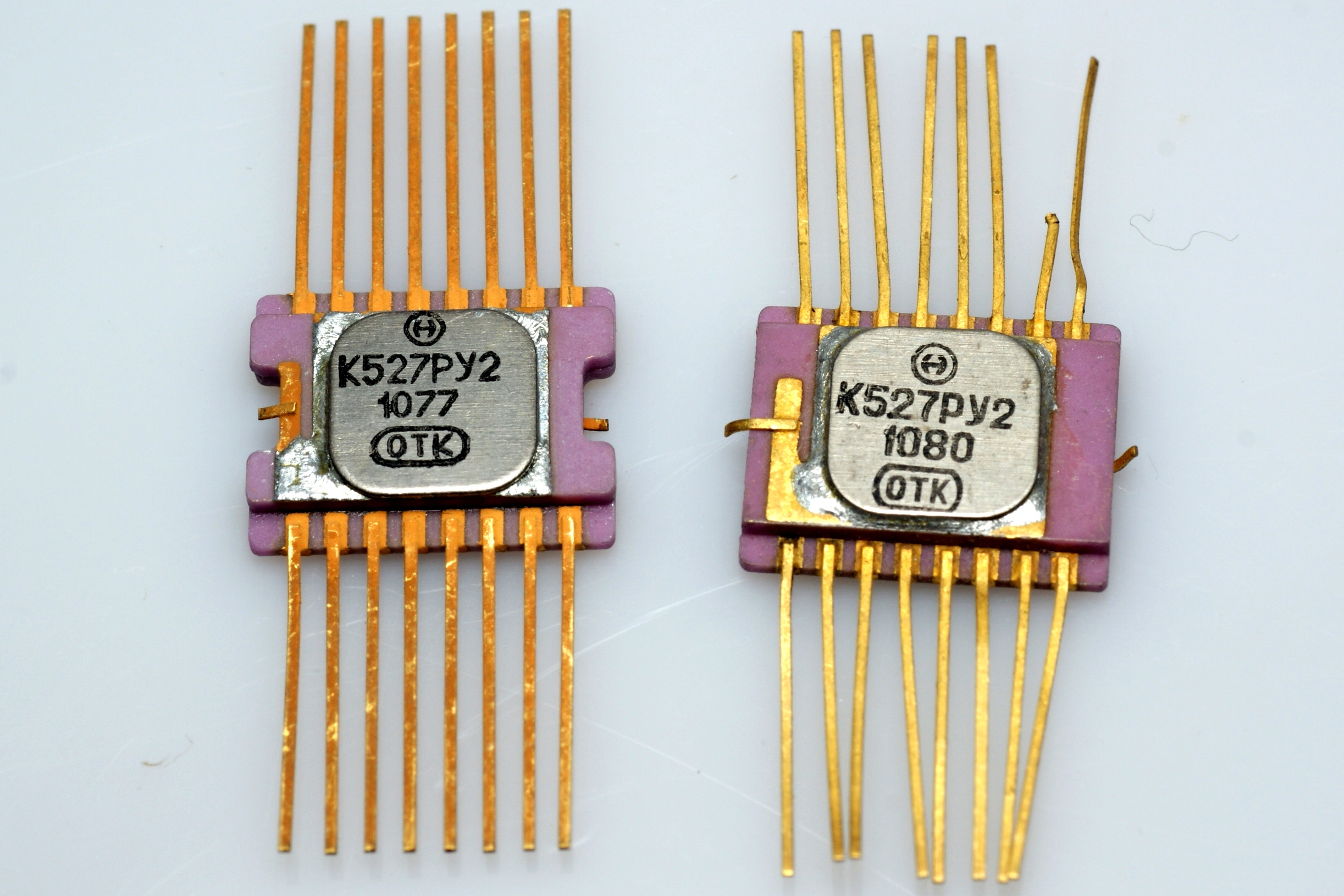

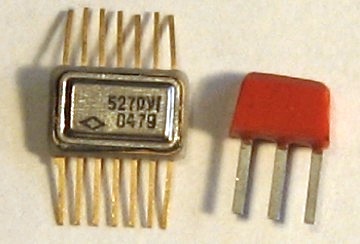

Интересный момент, конструкция корпуса на рубеже 80х менялась:

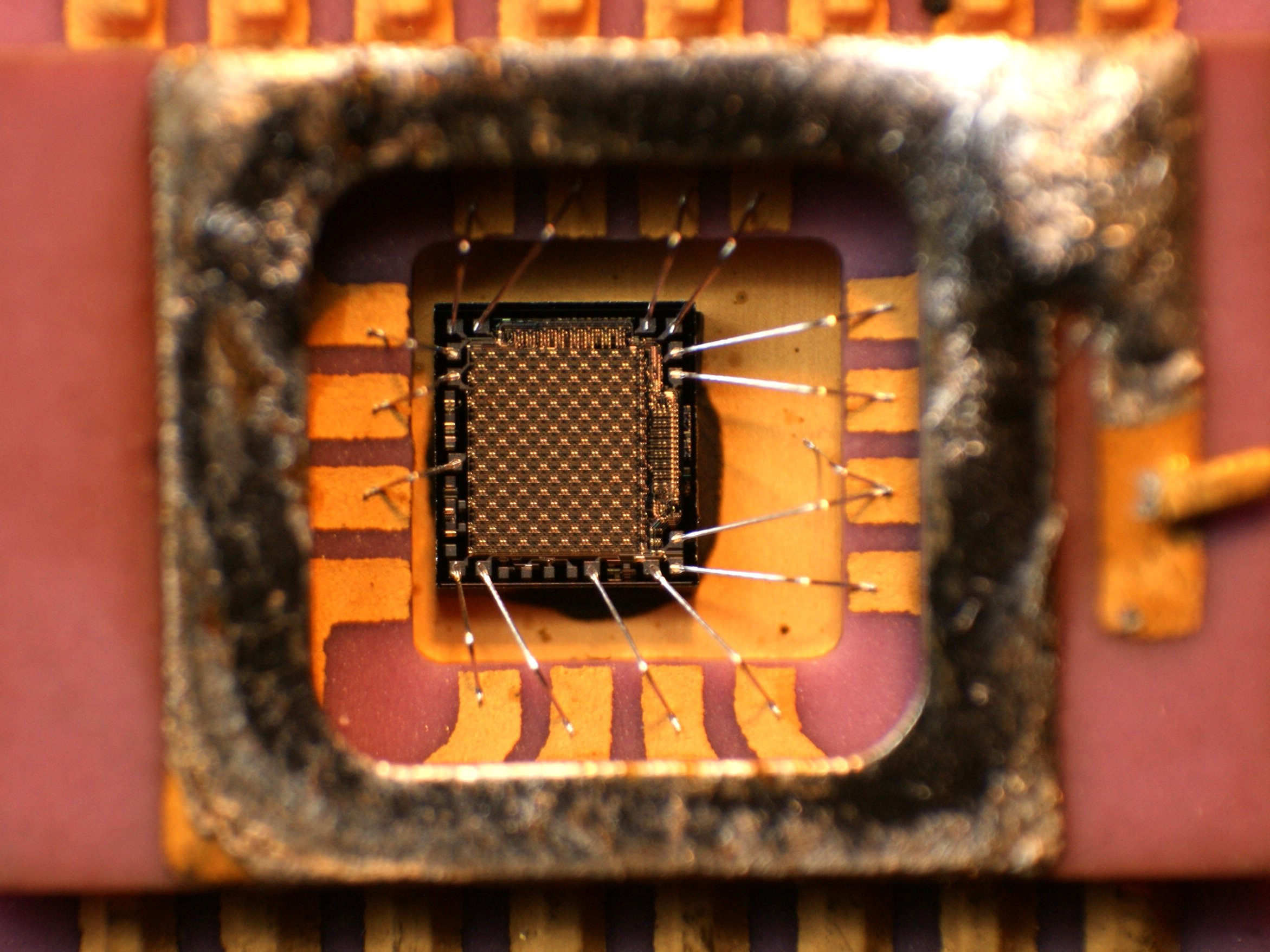

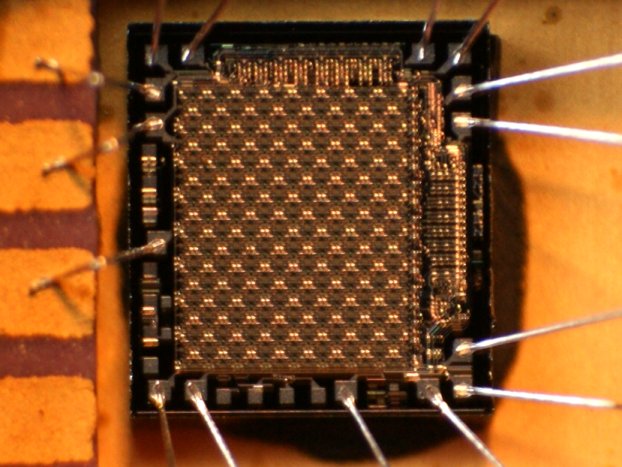

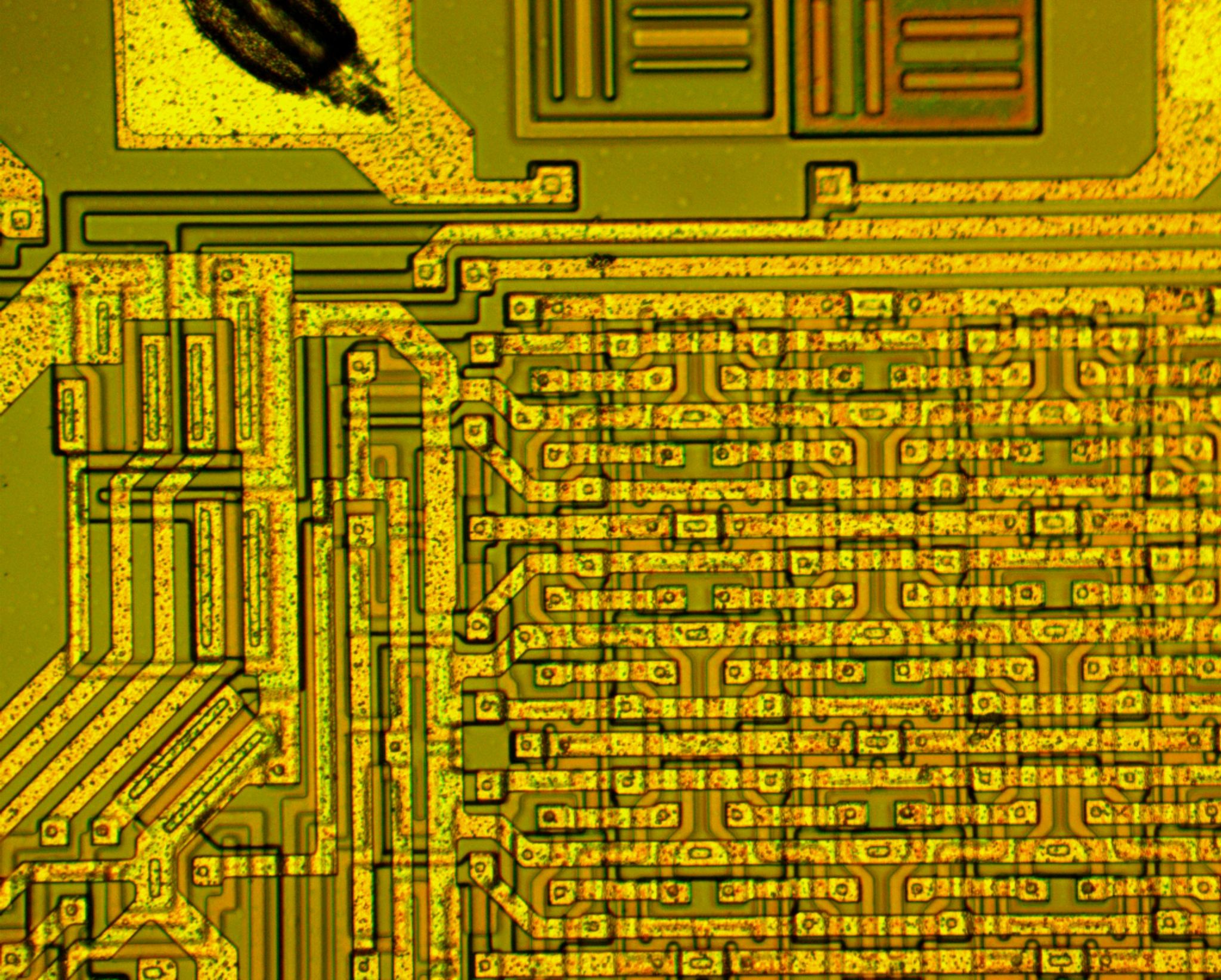

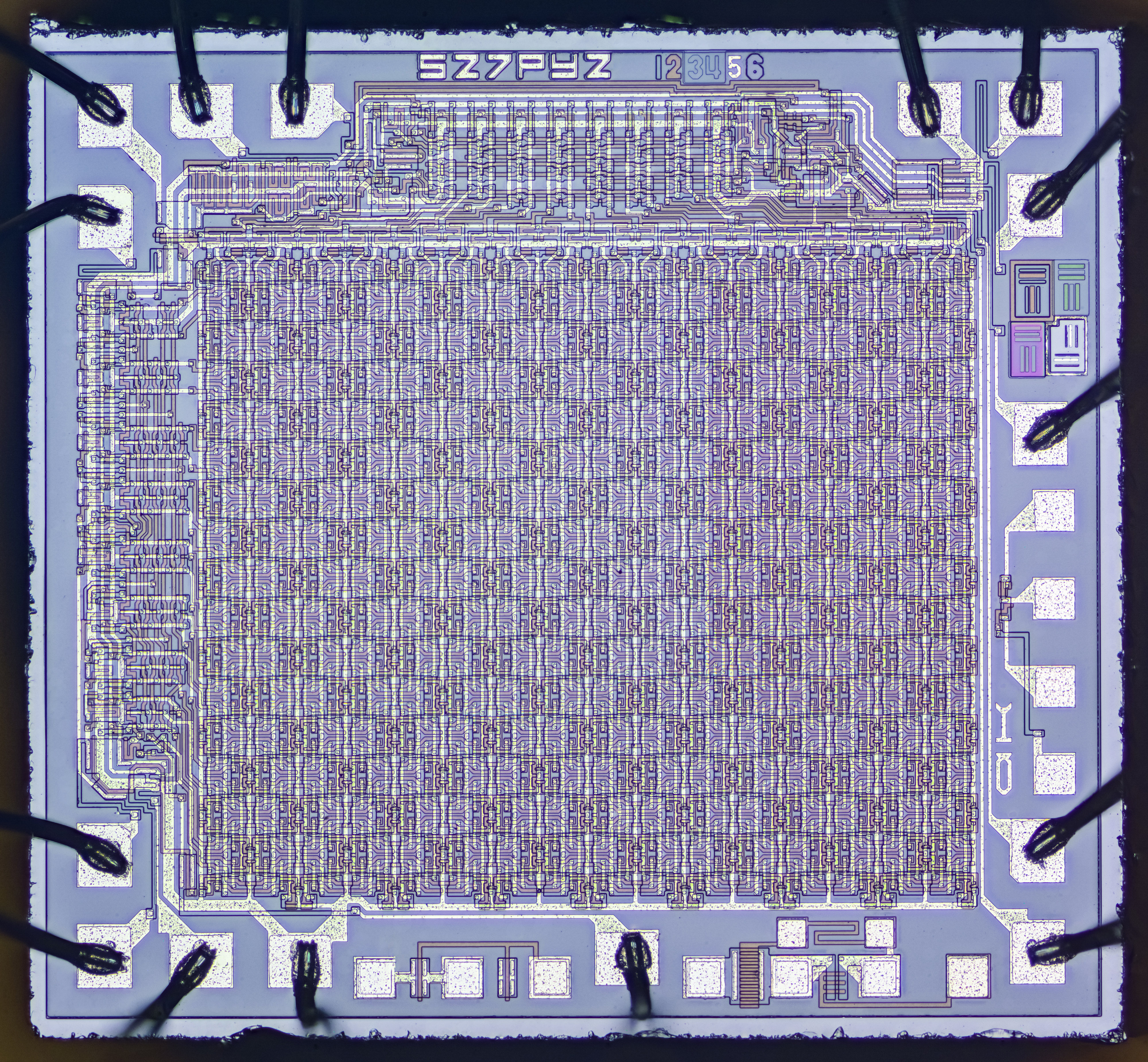

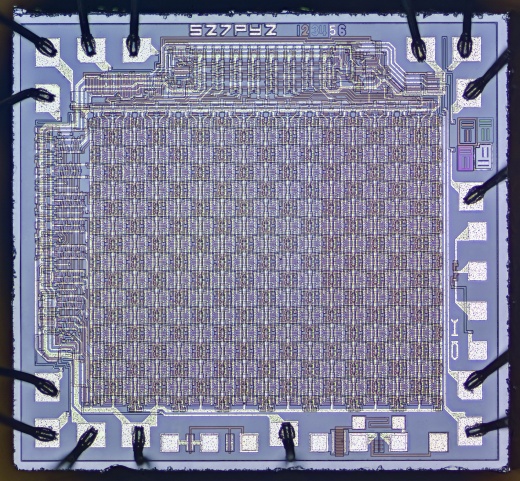

(фото от 1Ж24Б)

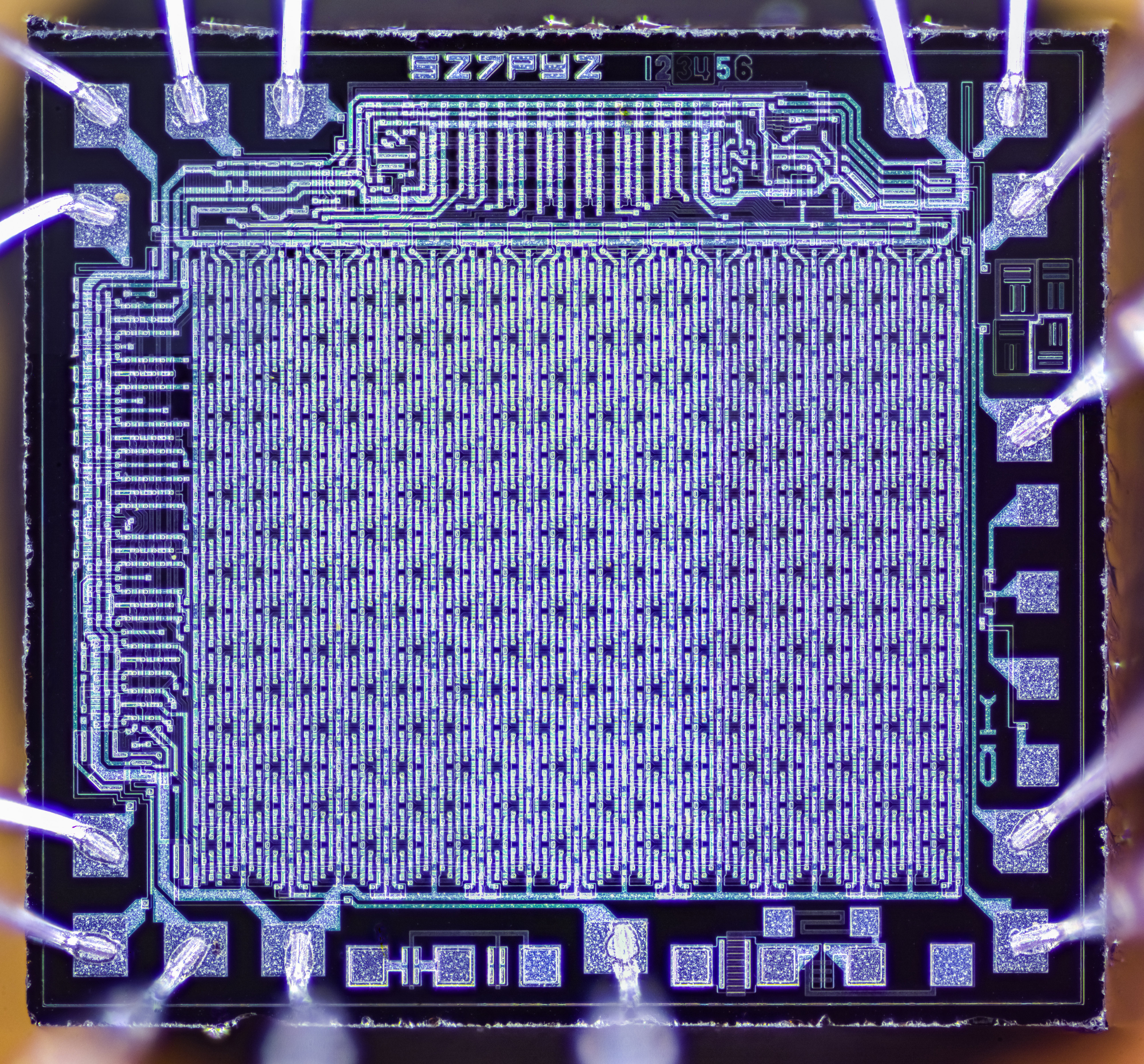

(фото от 1Ж24Б)

Источники:

1. Тезисы докладов и и рекомендации научно-технических конференций, совещаний и семинаров по электронной технике. Серия 3 "Микроэлектроника". Выпуск 1(77). Микросхемы серий К519 и К527 в запоминающих устройствах вычислительной техники и автоматики. - ЦНИИ "ЭЛЕКТРОНИКА", Москва, 1977.
2. Интегральные микросхемы. Технический каталог. - ЦНИИ "ЭЛЕКТРОНИКА", Москва, 1978.
3. Нефедов А. В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 5. - М.: КУбК-а, 1997.
