530ая серия

ТТЛШ-логика, изготовленная по биполярной технологии с диодами Шоттки и изоляцией p-n переходом. Аналог 54Sxx серии.

В 1972 году в НИИ молекулярной электроники были разработаны ТТЛ-схемы с диодами Шоттки. В их числе были серии высокого быстродействия двух видов - 530 (тема "Ярус") и К531, на замену ТТЛ-логике первого поколения (130 и К131). Рассеиваемая мощность на логический элемент у них составляла 19 мВт, рабочая частота - 50 МГц.

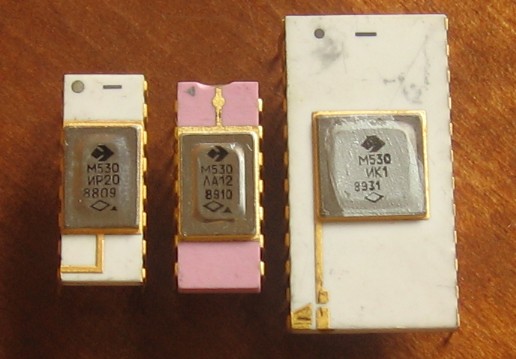

Серия весьма распространена и, в общем-то, каких-либо редкостей в ней почти нет. Интерес для меня представляют лишь различные варианты корпусирования, которых было немало.

М530...

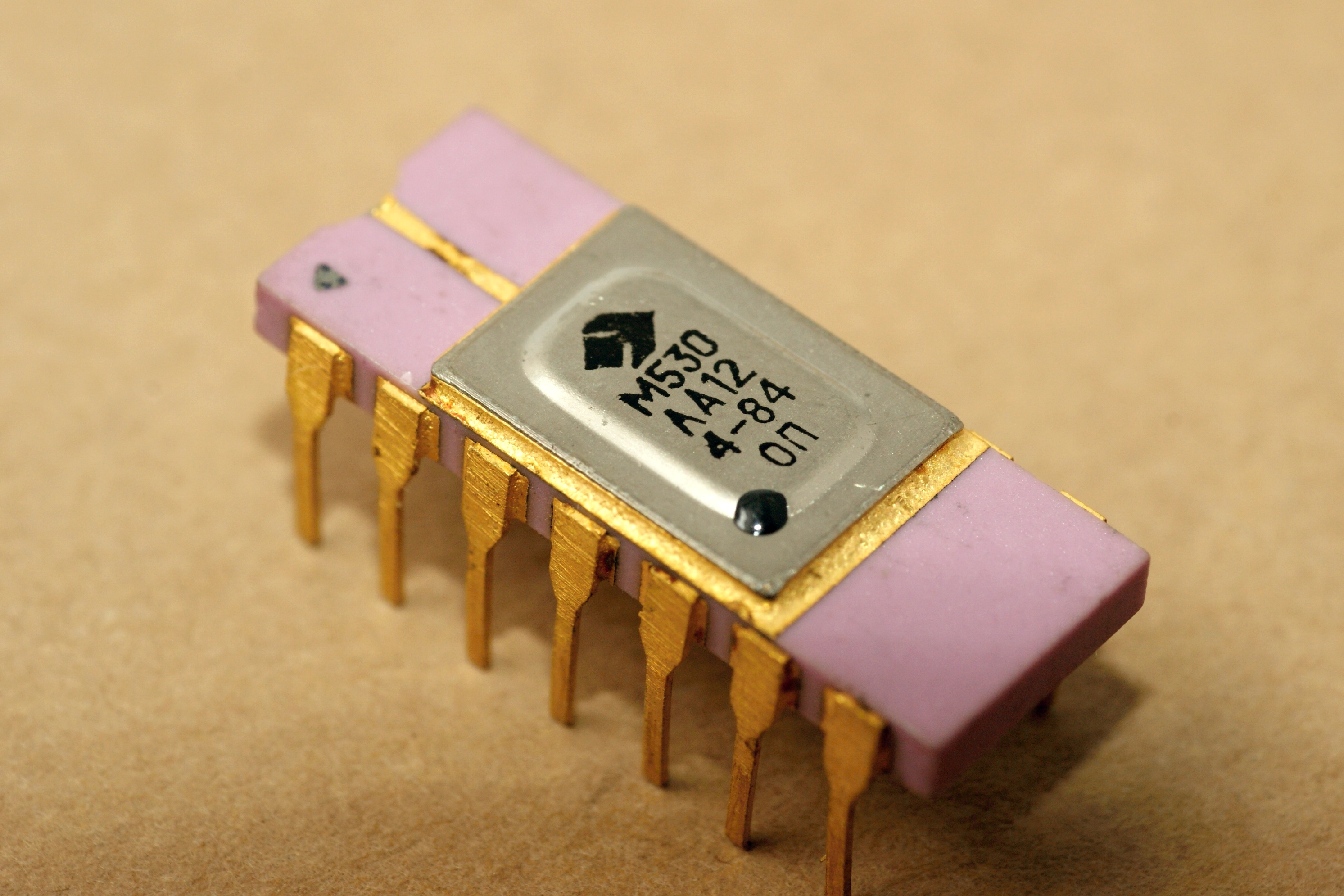

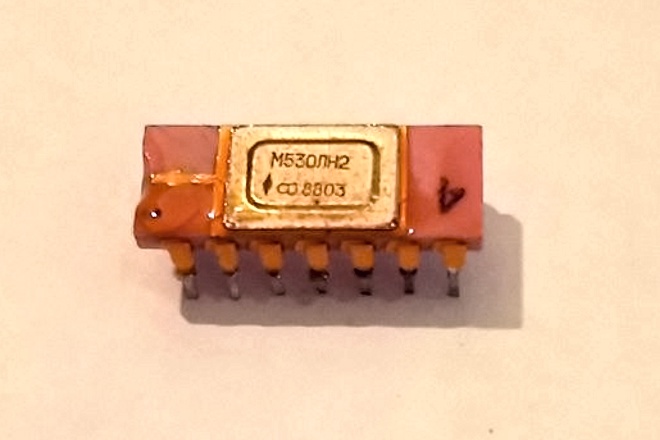

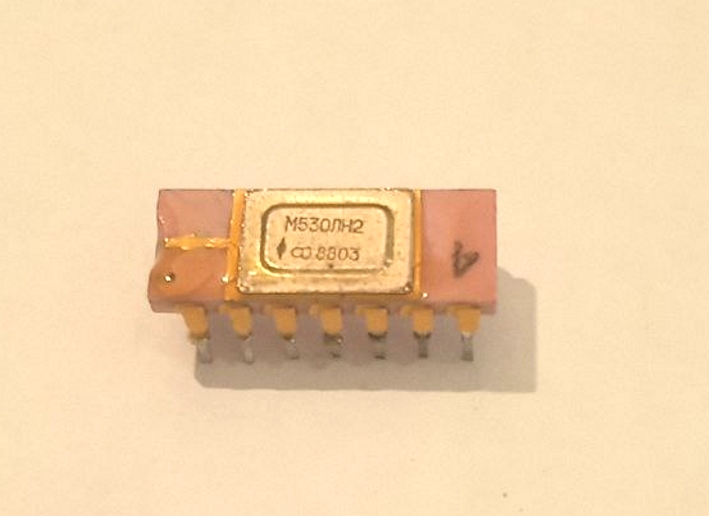

Как ни странно, но микросхемы этой серии выпускалась и в DIP-корпусах. При этом, судя по метке опытного производства в 1984 году, вариант этот появился уже весьма поздно. Выпускал его, похоже, только Воронежский завод полупроводниковых приборов.
