Я стараюсь размещать здесь какие-либо необычные элементы. А тут - 561ая серия... Ну что в ней может быть необычного? Тиражированная миллионами, и у нас, и за рубежом... Но!
| 561... | К561...П | ЭК561... | 561ИЕ9 | 561КП6 | 561ЛЕ5 | EL14531AE | |
| КМ561... | ЭКА561... | 561ИЕ15 | 561РУ2 | ||||
| КР561... | ЭКР561... | 561ИР2 | 561УМ1 | ||||
| КС561... | 561ИР6 | ||||||
| КФ561... |

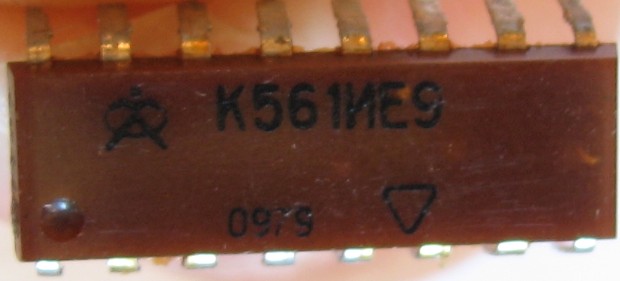

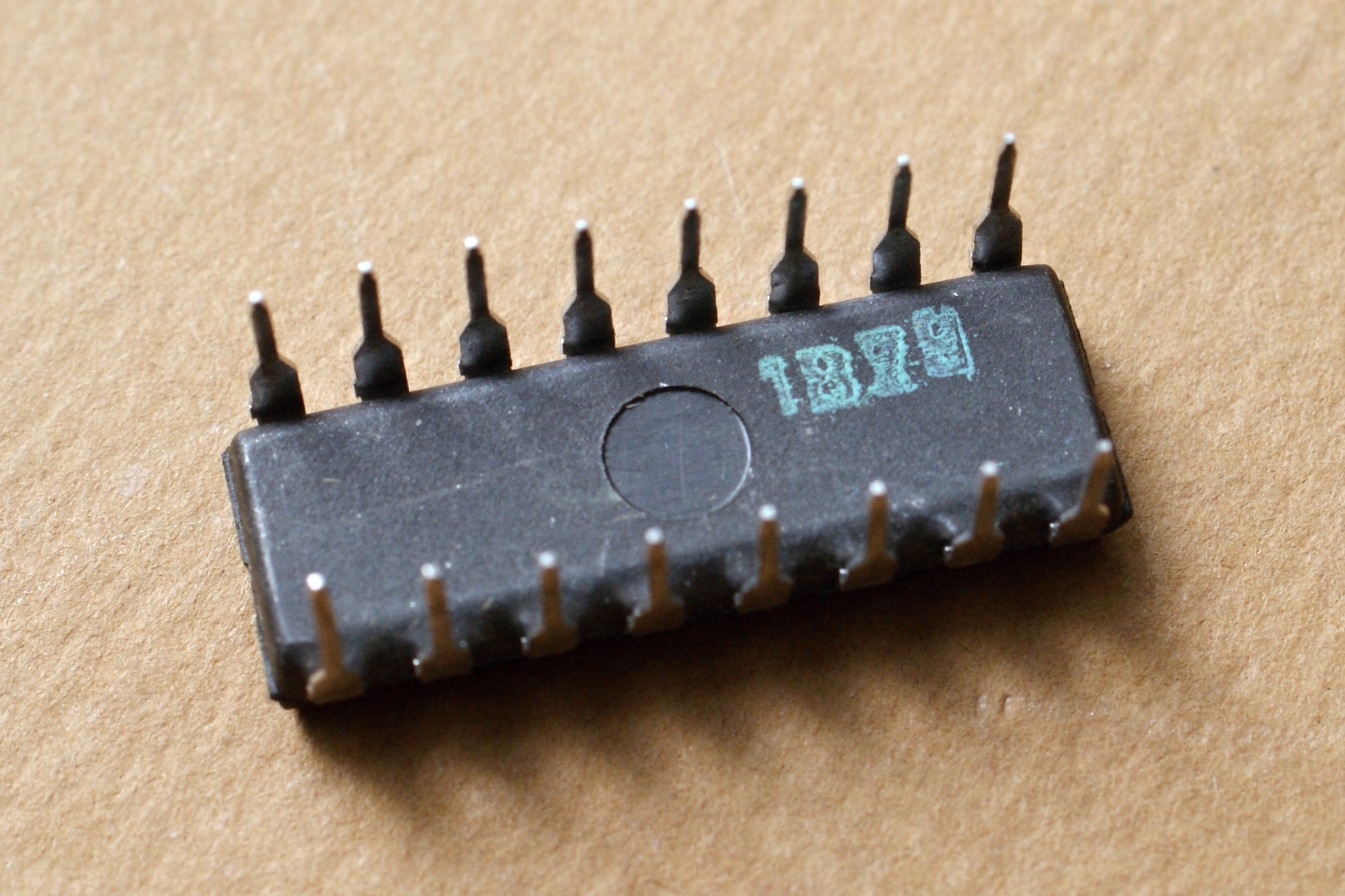

Вот древняя микросхема, выпущенная "Ангстремом". При этом ни один справочник не дает сведений, что серия когда-либо там выпускалась... Видимо, Ангстрем - разработчик, а в дальнейшем передал серию другим заводам. Кстати, выпуск серии был начат как раз в 1979 году, так что это - экземпляр из весьма ранних.
А в остальном - обычный счетчик.

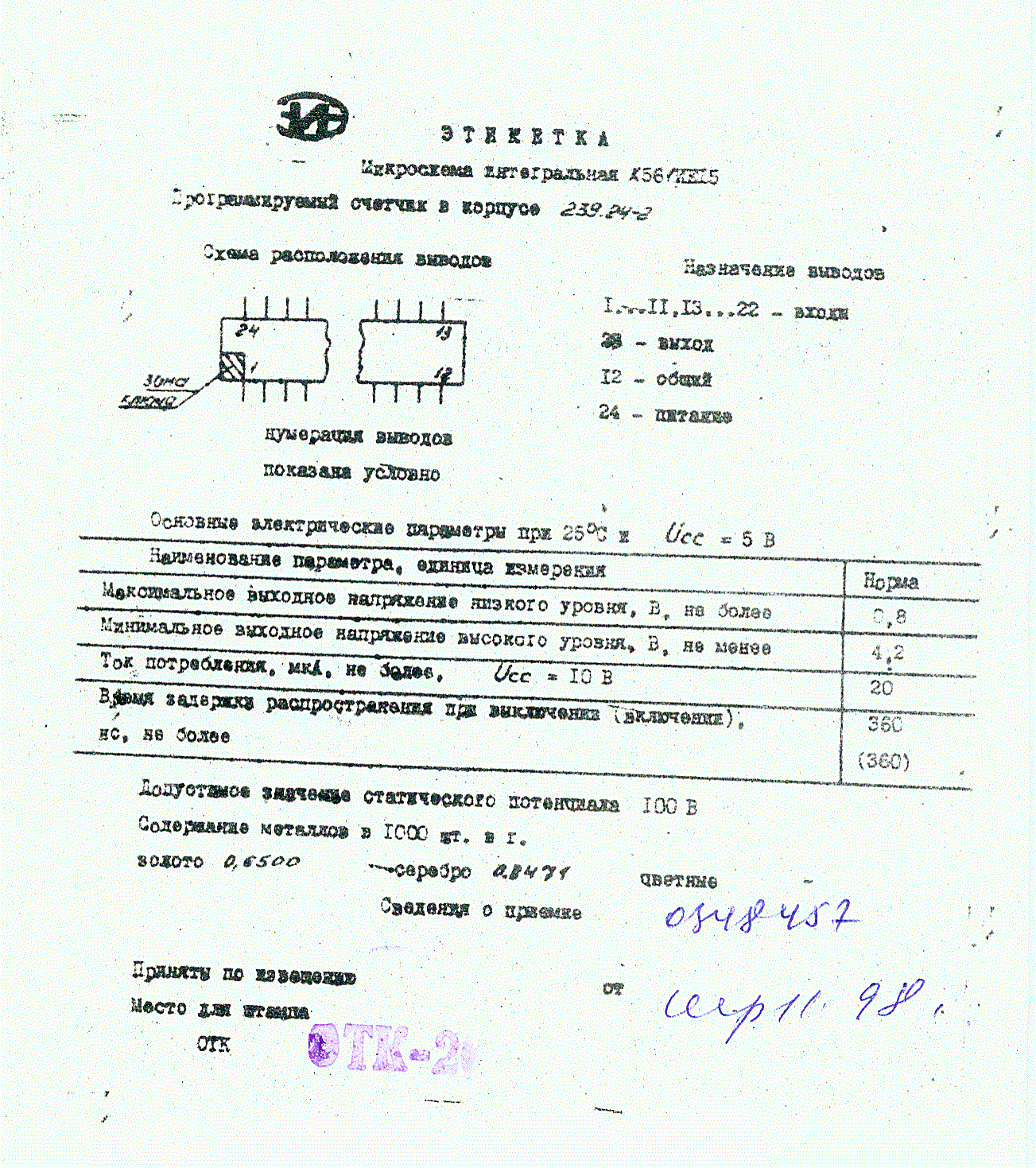

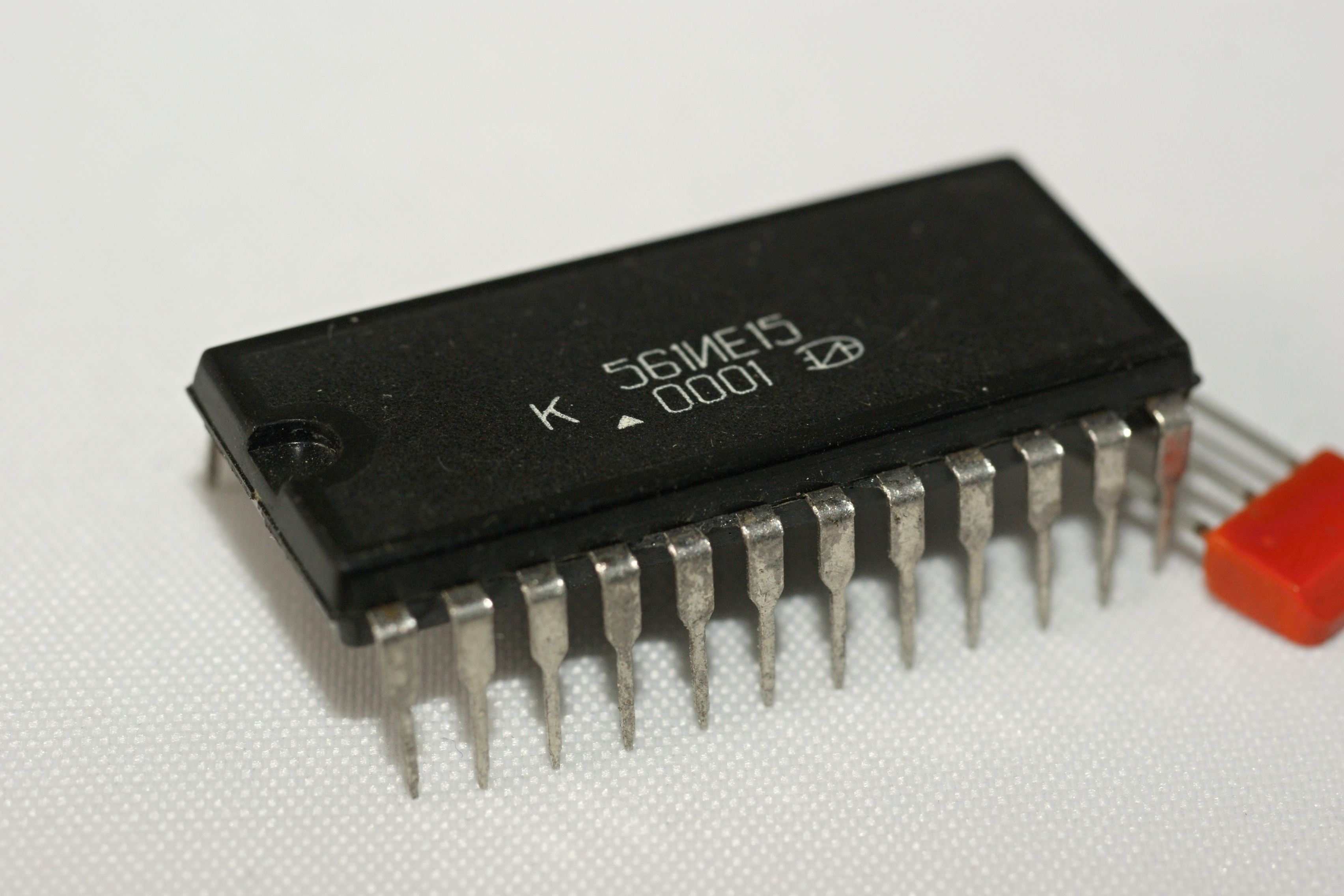

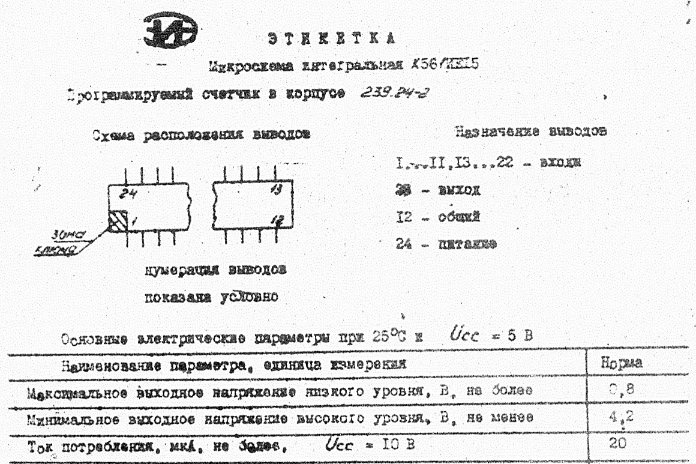

КА561ИЕ15, программируемый счетчик в планарном корпусе, довольно известен. Но оказывается зеленоградский "Микрон" в 2000х годах выпускал его и в обычном DIP корпусе!

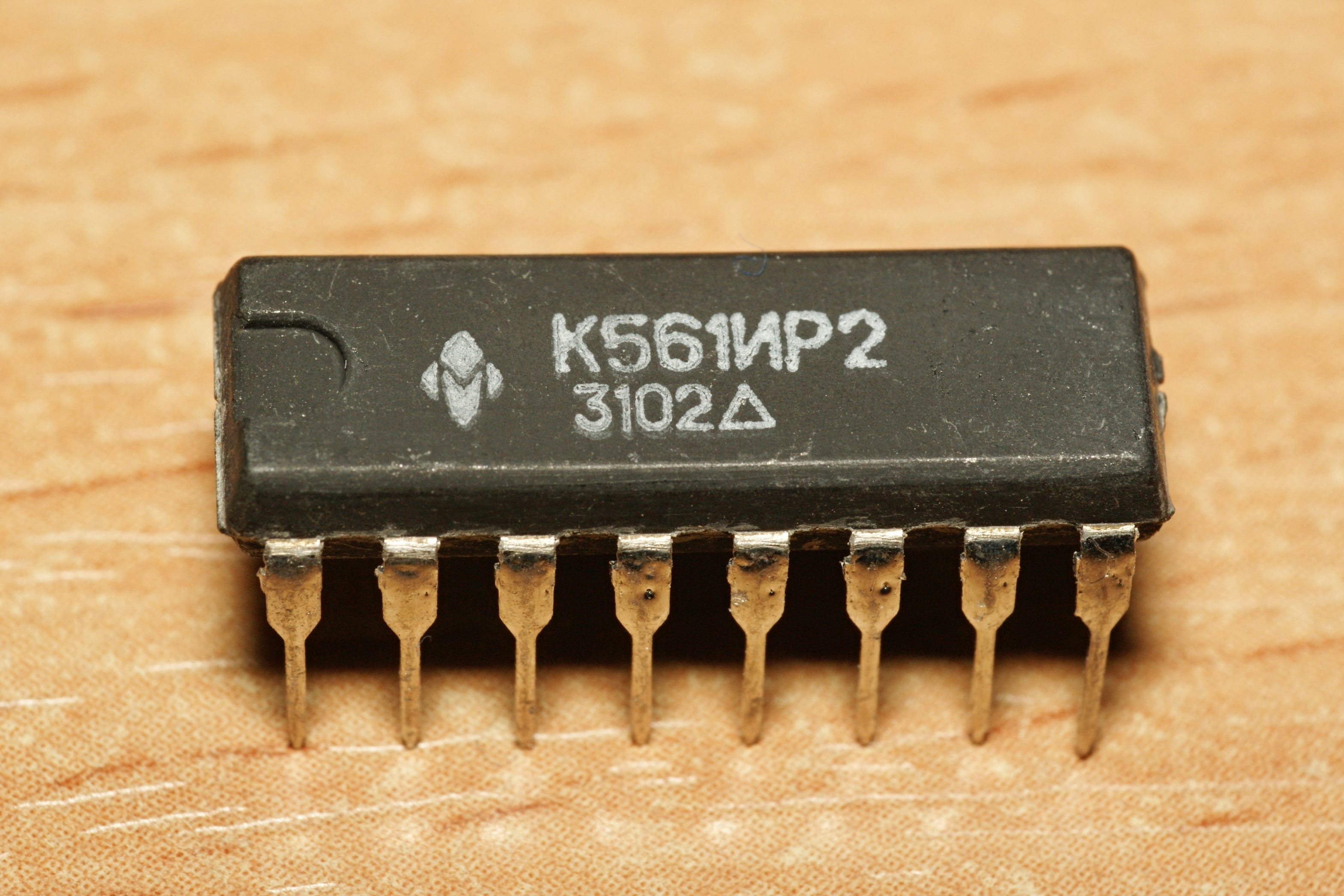

Это как раз относительно новая микросхема (два 4-разрядных регистра сдвига), 2002 года.
Помимо "свежести", здесь необычен производитель. Это раменское
ООО "Микросистема".
Фирма, ранее (да и позднее) не замеченная в выпуске микросхем :)))

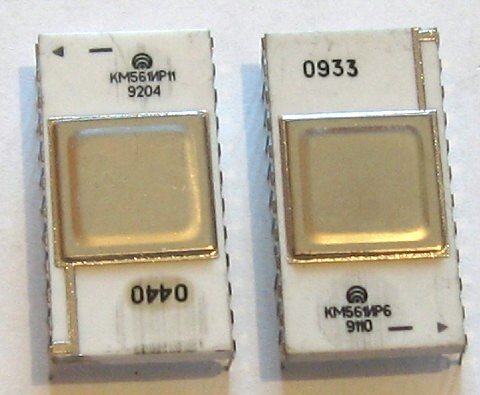

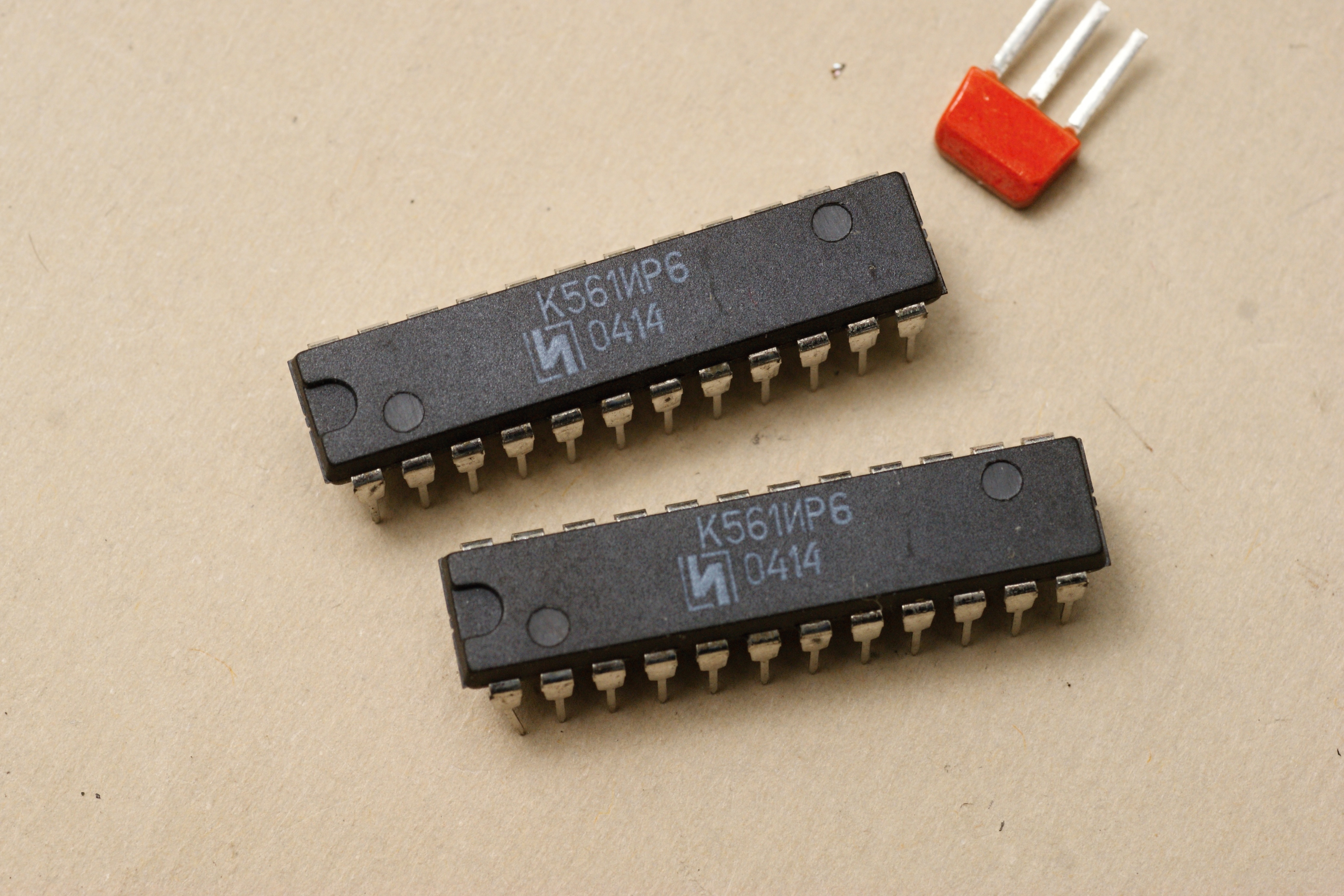

Сама по себе микросхема К561ИР6 известна давно, вполне обычна и особого интереса не представляет. Выпускалась она в широком 24-выводном корпусе, ну вот как КМ561ИР6.
Но вот в новом веке минский завод "Интеграл"
выпускает её в узком корпусе! Что выглядит
для меня странным, ведь со старыми
устройствами такая микросхема
несовместима.

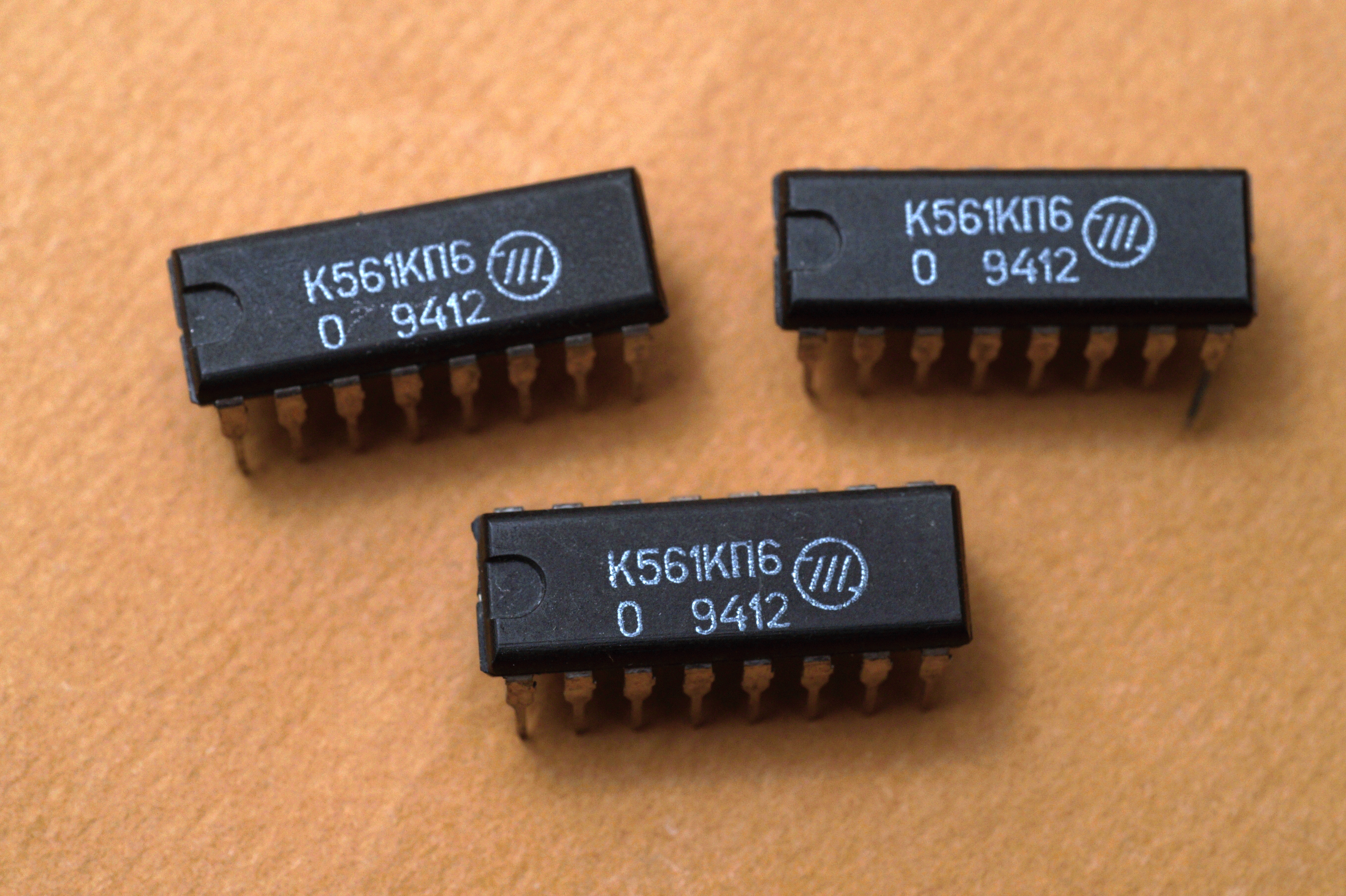

Весьма редкая ныне микросхема, из
опытных разработок минского "Интеграла".
Это четырёхразрядный коммутатор для АТС со встроенной памятью состояния матрицы
ключей. Заводской
паспорт на нее.
Любой ключ микросхемы выбирается по трём сигналам: адрес
(A, B, C, D), строб (STROBE) и данные (DATA IN). Сигнал строба разрешает дешифрацию
адреса ключа, по которому в память записывается информация о состоянии
ключа - открытом или закрытом. Сигналы STROBE и DATA IN имеют активное
состояние при уровне логической "1".
В зависимости от адреса, один из четырёх
входов может подключаться к одному из
четырёх выходов, в любой комбинации. Диапазон напряжений коммутируемых сигналов от 0 до
+Uпит.

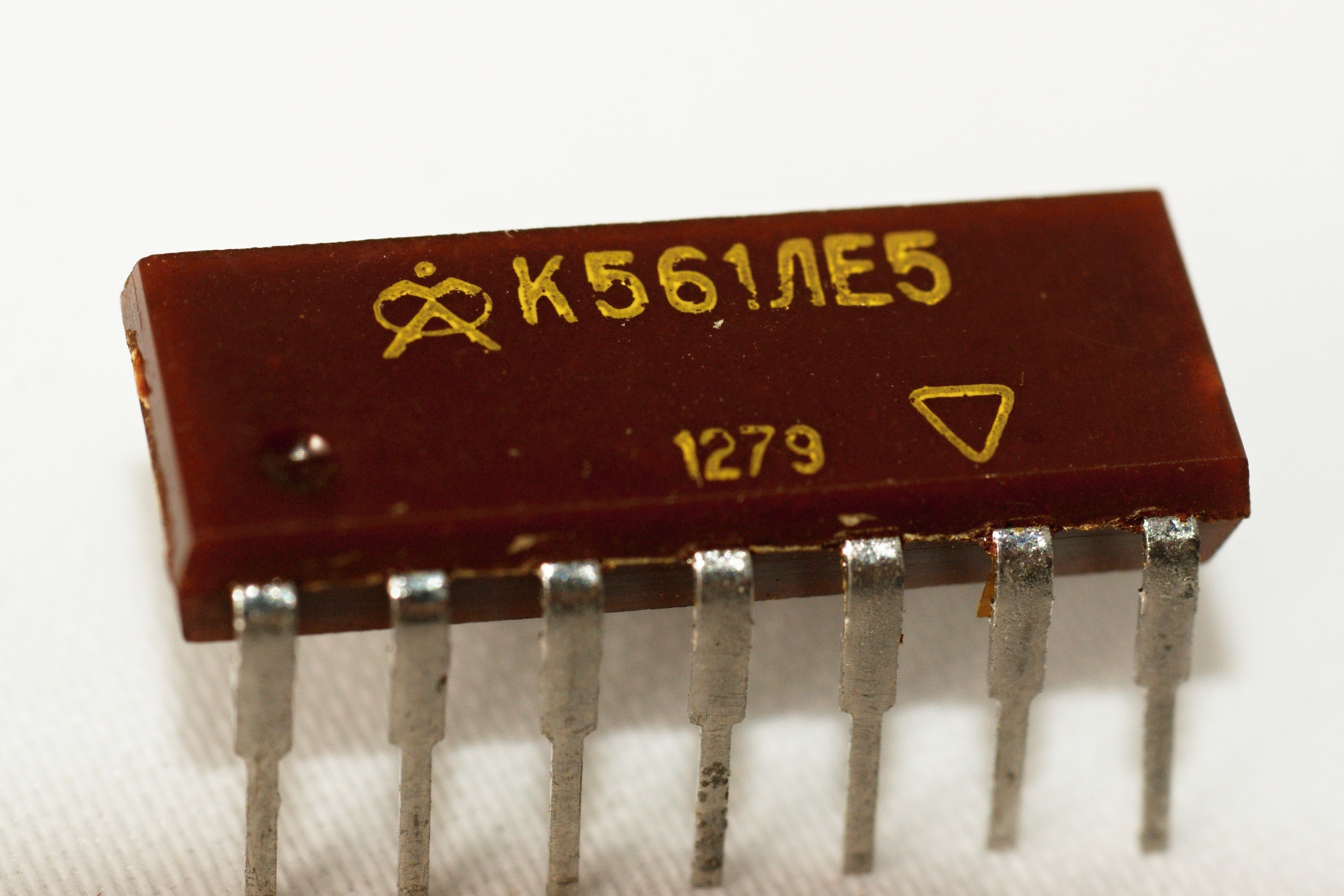

Одна из самых обычных и массовых микросхем серии, четыре элемента 2ИЛИ-НЕ, выпущенная зеленоградским "Ангстремом".
Интерес, собственно, только в возрасте. 1979 год, из весьма ранних образцов...
А вообще, её выпускало множество
предприятий, к примеру паспорта на
микросхемы от заводов "Октябрь"
(г.Винница, Украина), "Биллур"
(г.Гянджа, Азербайджан), ну и от того же "Ангстрема".

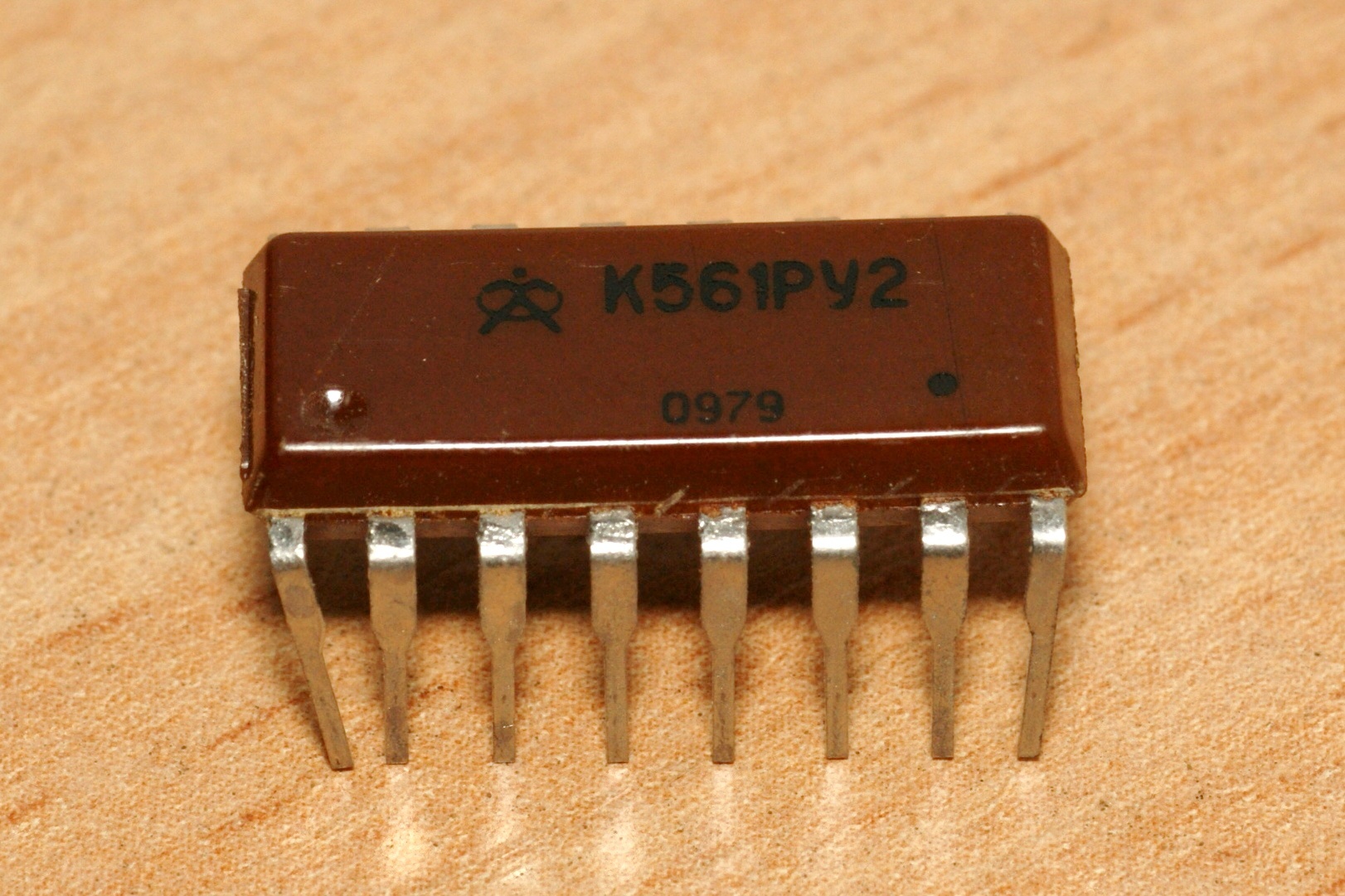

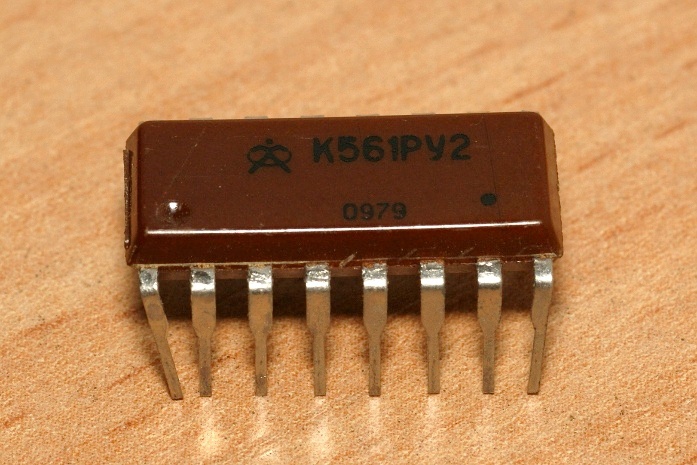

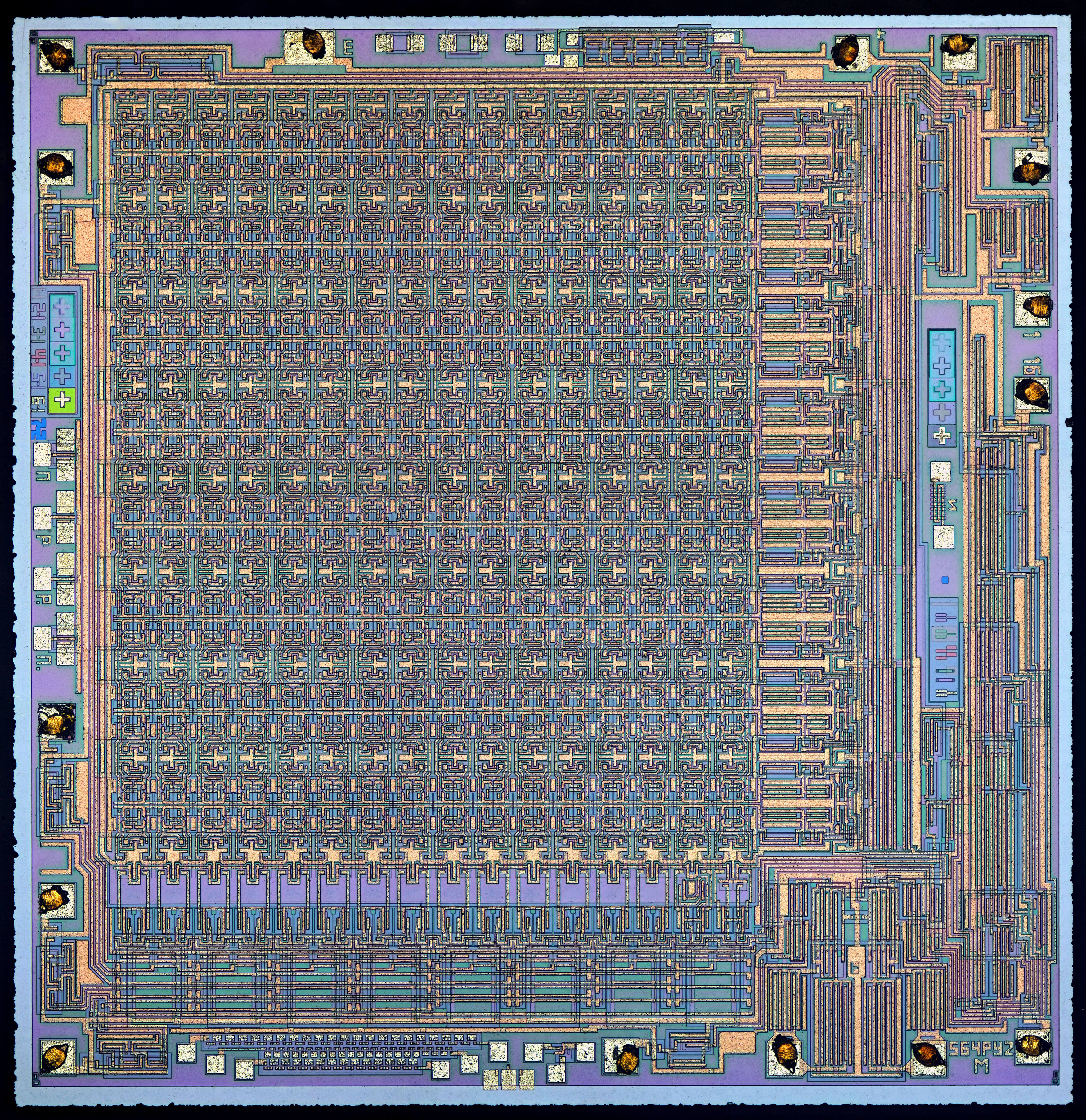

Еще одна старая микросхема, статическое ОЗУ 256х1, выпущенная "Ангстремом".
Любопытно, что она отличается от остальных микросхем серии корпусом - он шире стандартного...
Паспорта (Экситоновский, Микроновский и от Биллура) от неё.

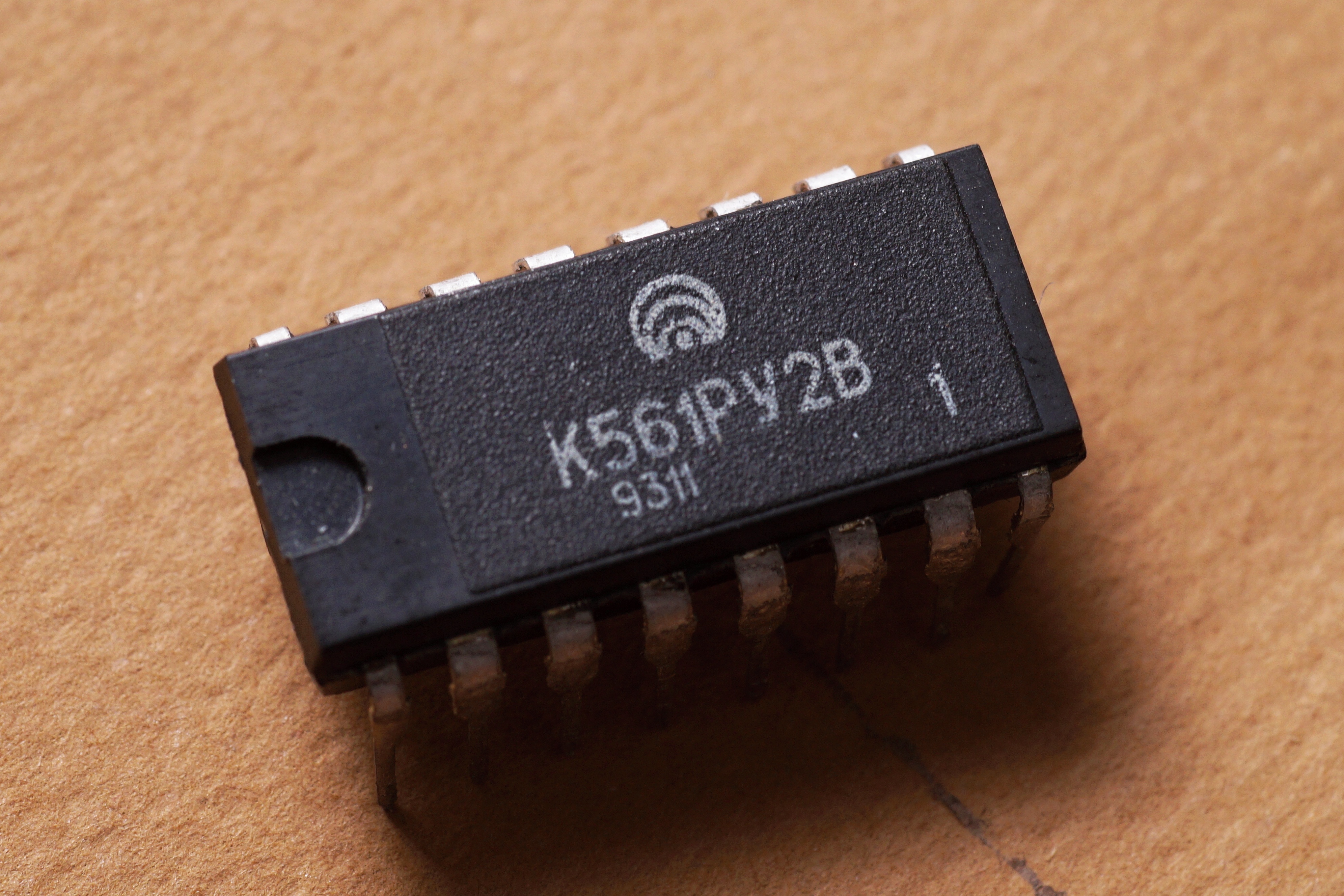

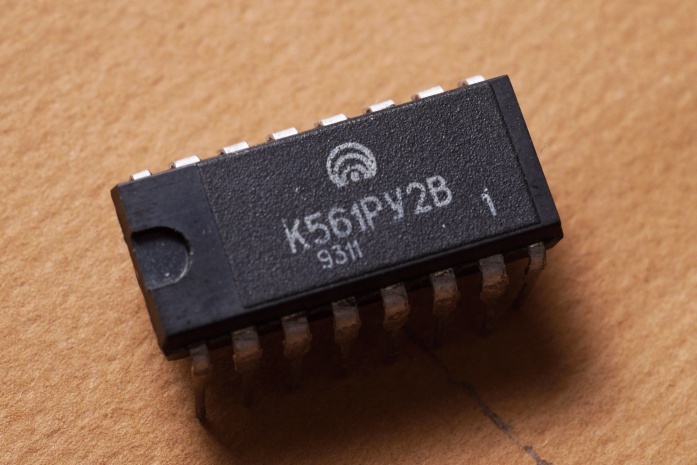

И до кучи, более свежая К561РУ2В из Павлова Посада. Хм, вариант с буквой В ни в справочниках, ни в заводских паспортах не упоминается, что это такое - пока неизвестно...

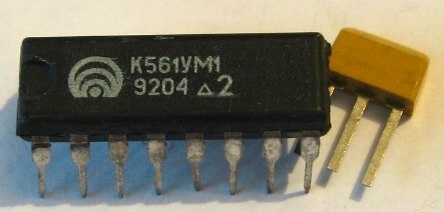

Усилитель, как ни странно для логической серии. Впрочем, это усилитель индикации. Справочный лист на нее.
Необычность этой микросхемы в том, что именно в виде 561ой серии она весьма
редка; изначально выпускалась только 564УМ1. И
лишь в начале 90-х павлово-посадский
"Экситон" начал корпусировать в
пластмассу целый ряд микросхем, специфичных для "военки".
| Оказывается, 561ая серия выпускалась и с военной приемкой!
Производители - ОКБ при Новосибирском заводе полупроводниковых приборов и хабаровский "Сплав". В 2018 году последние из этих микросхем из серийных были перенесены в раздел "изделия, серийный выпуск и применение которых возможны после освоения в производстве, восстановления производства или воспроизводства." Причина - отсутствие выпуска более 5 лет. |
 |
(фото с Форума радиодеталей)

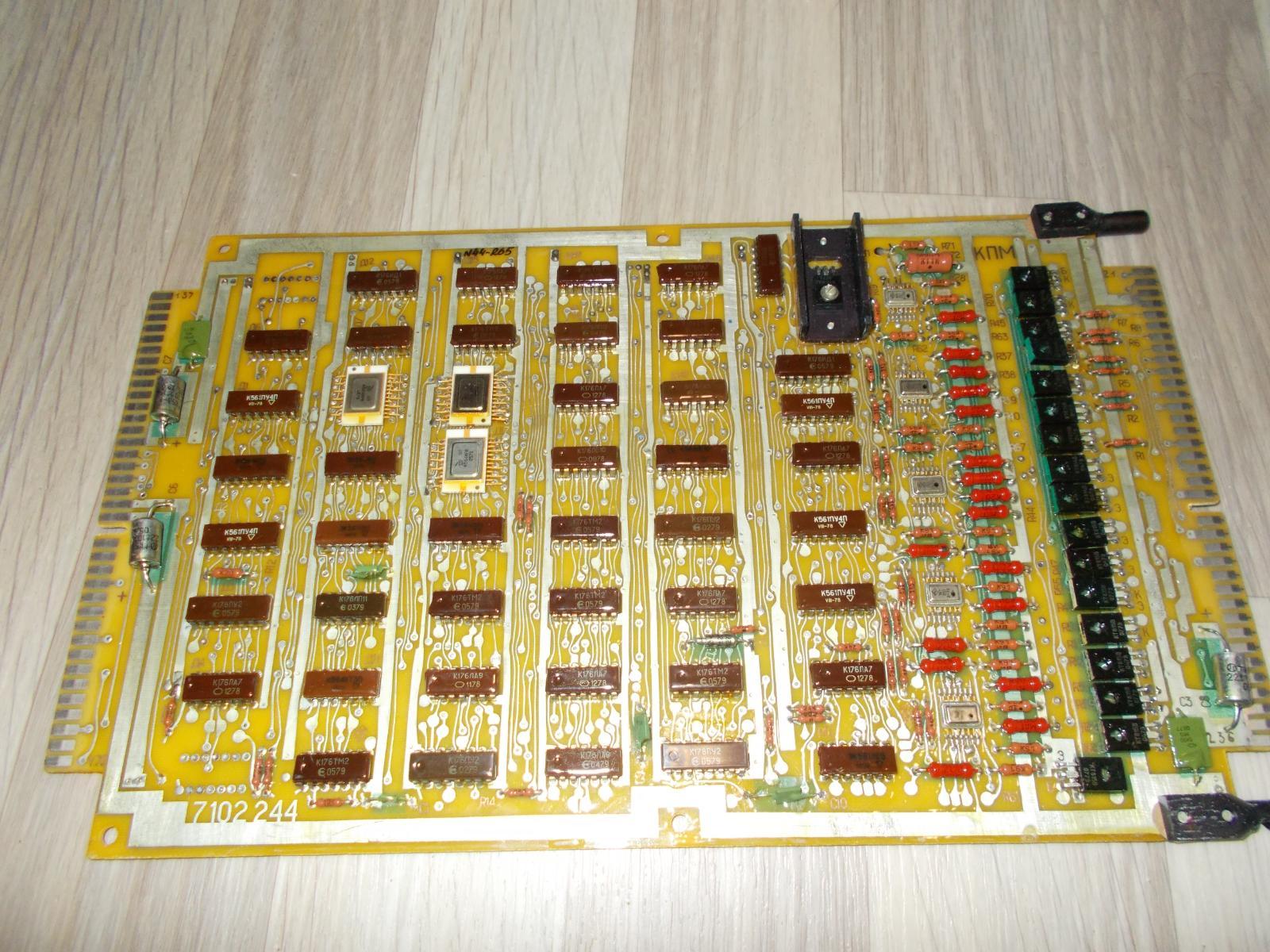

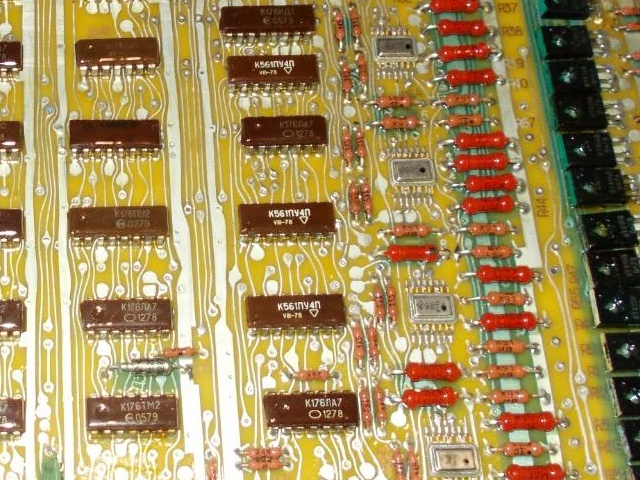

Такое почти не встречается, но
какое-то недолгое время в название
микросхем добавляли последнюю букву "П",
как показатель пластмассового DIP-корпуса.
Как у этих К561ПУ4П.

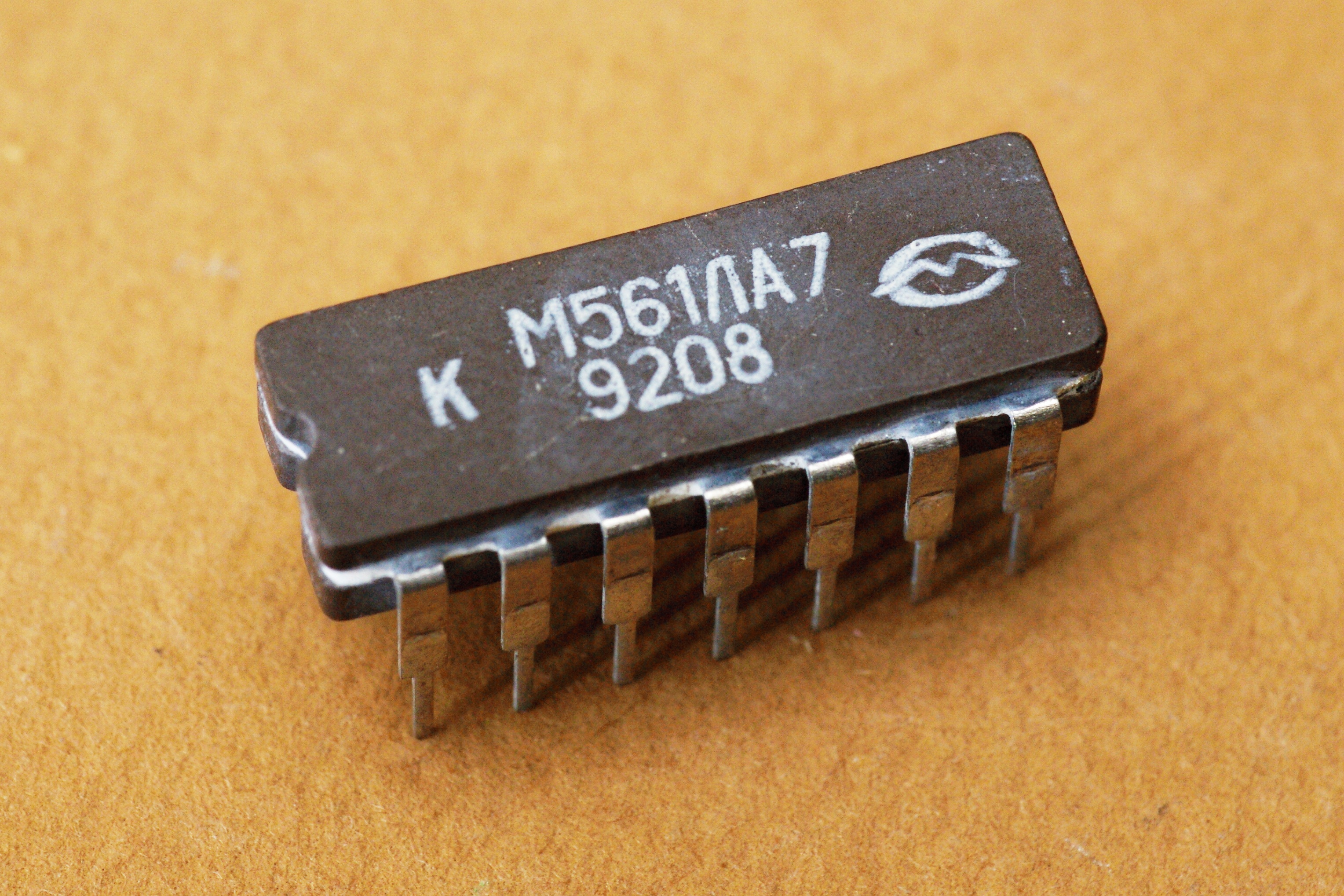

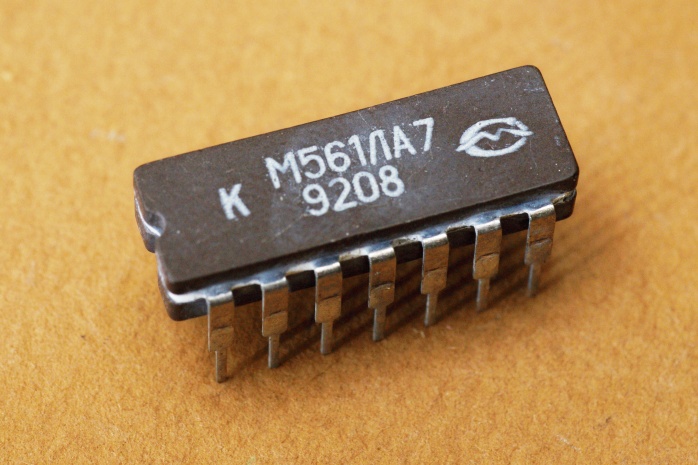

Весьма редкое исполнение 561ой серии в керамике. Причем, непонятно, в чем отличие от КС561... Производитель - "Мезон", г.Кишинев (Молдавия) |
 |
 |
и совершенно удивившие меня регистры от павлово-посадского "Экситона", абсолютно неожиданные корпуса для 561ой серии:

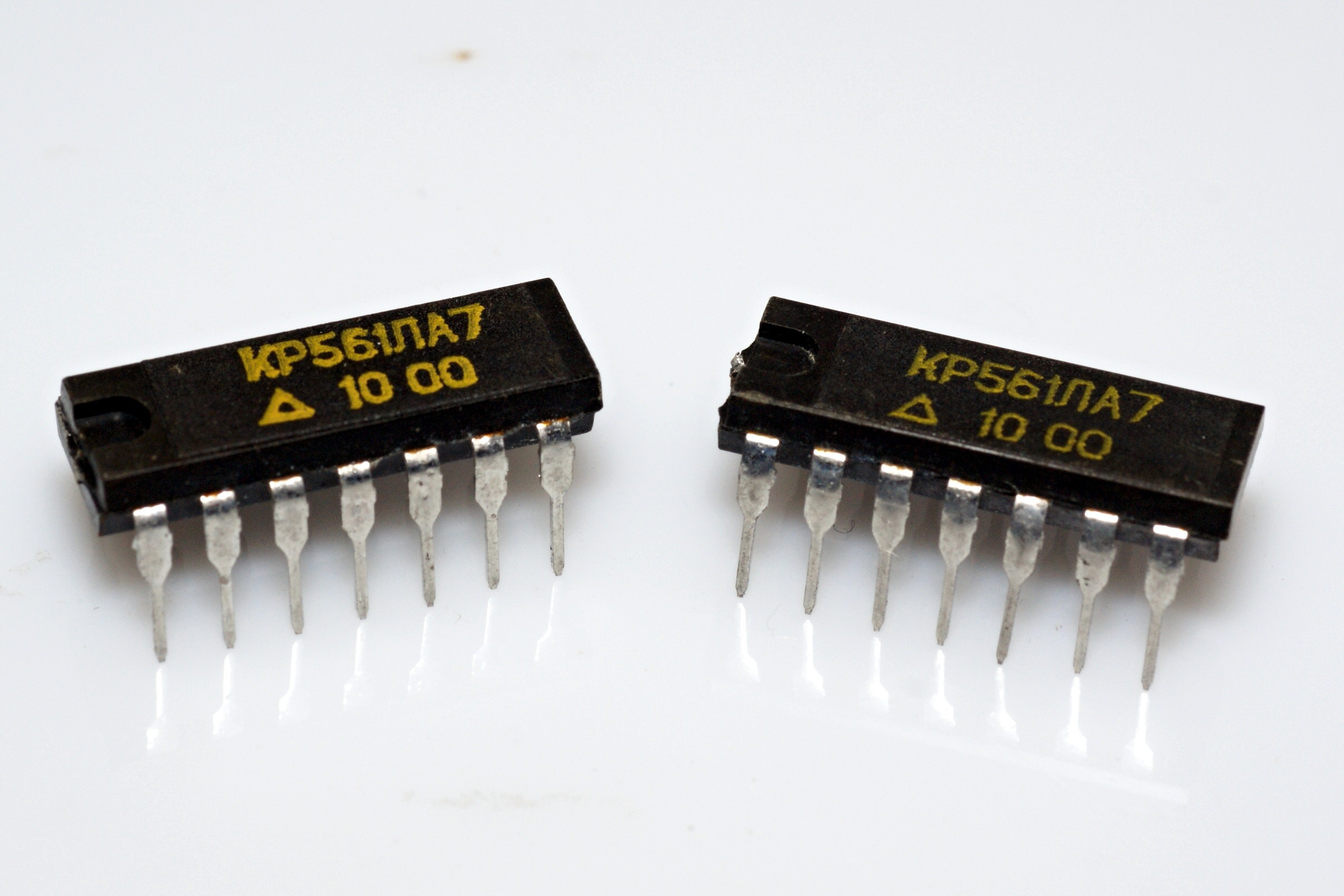

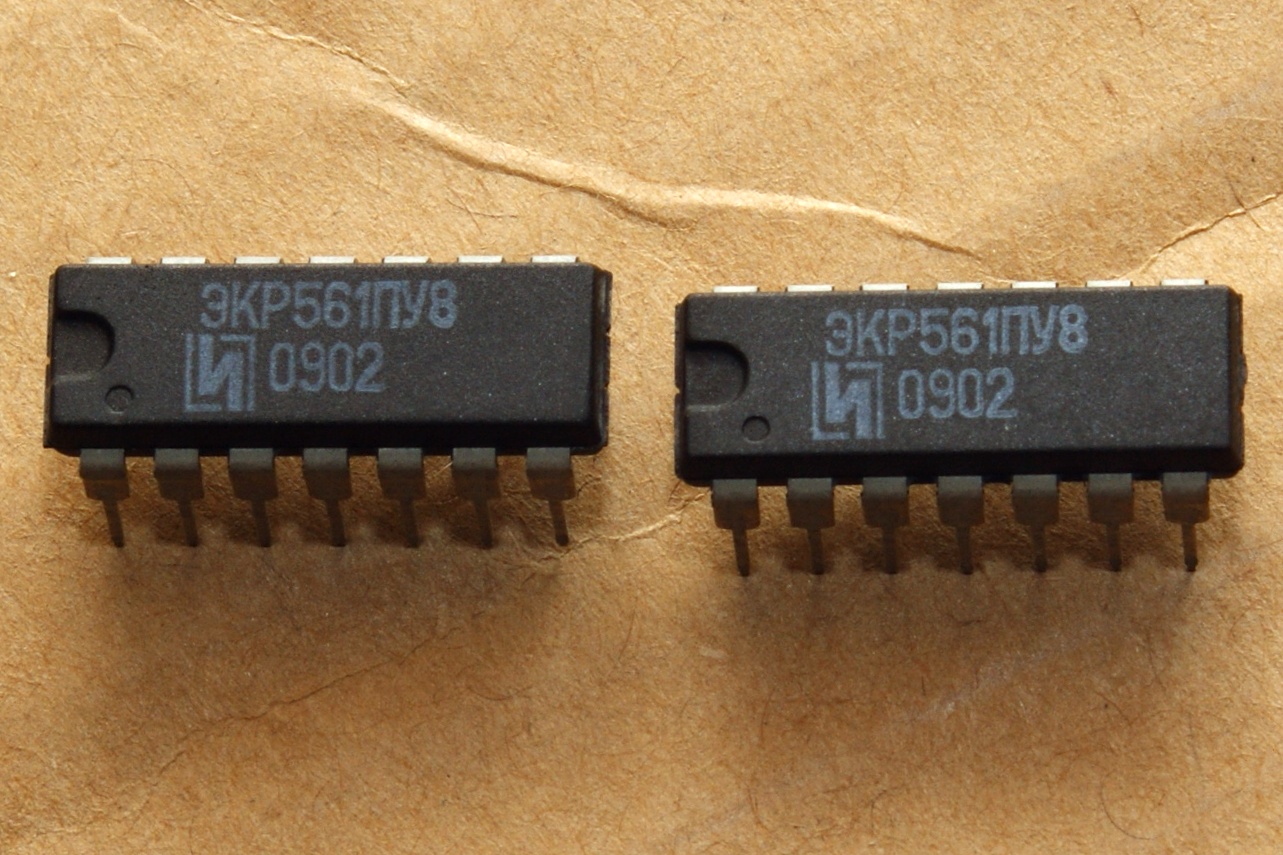

Я как-то упоминал про удивившую меня ЭКР561ПУ8, со странной буквой Р в названии. Но там хотя бы экспортный вариант, всё ж и так с отклонением от стандарта. Но вот - совершенно типичная ЛА7. И опять почему-то в варианте КР...
Производитель, кстати, не маркирован.

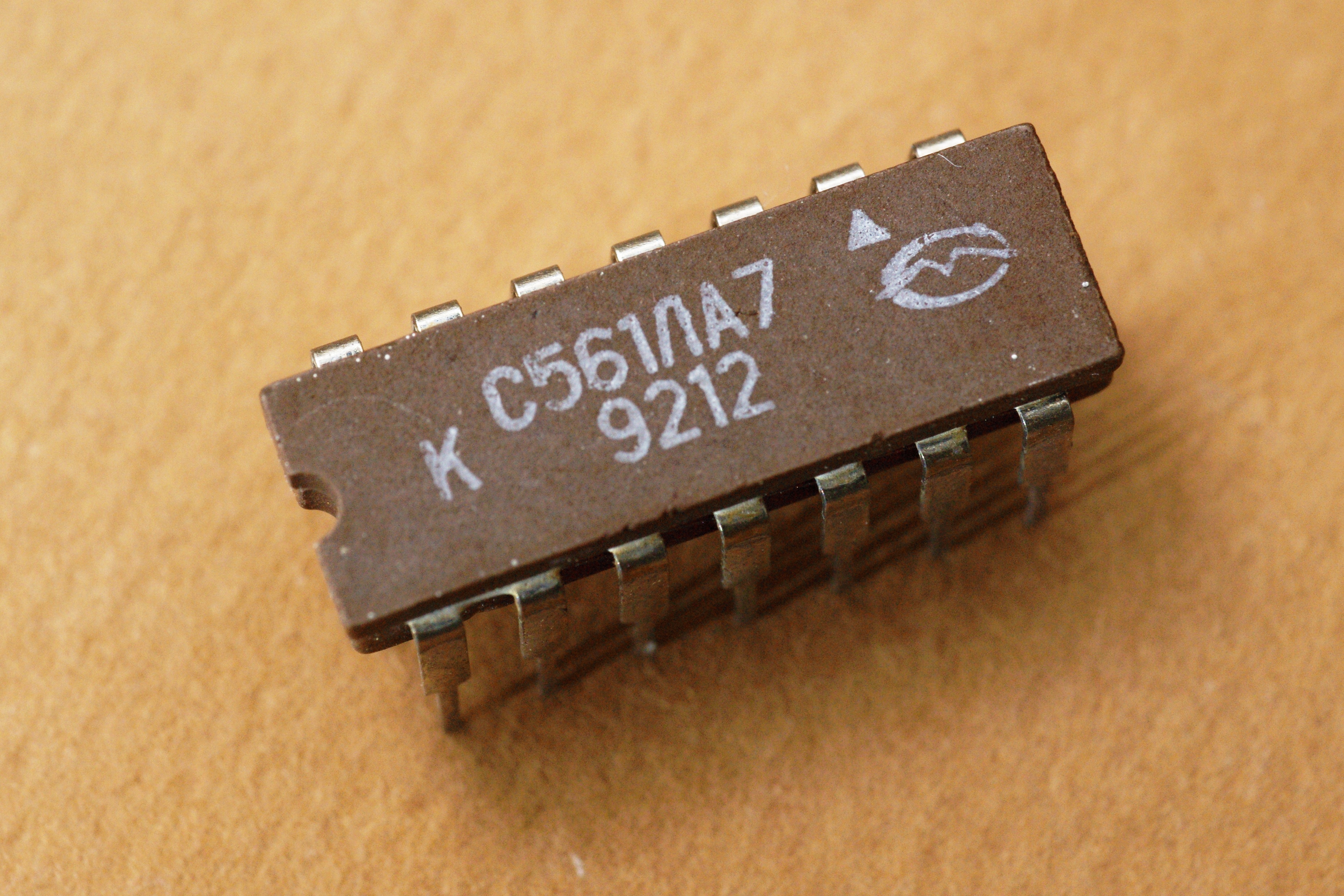

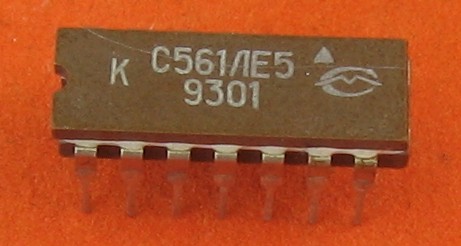

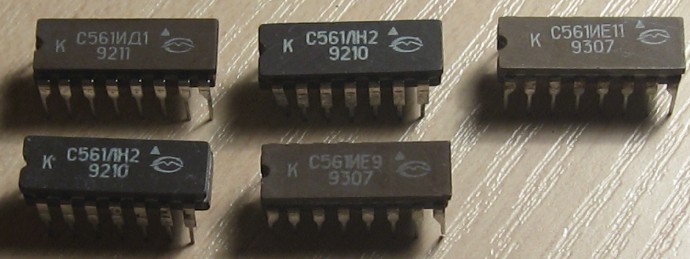

| Нечасто попадающийся вариант 561ой серии - в керамике.
Производитель - "Мезон", г.Кишинев (Молдавия) |
 |
(экспонат предоставлен фирмой "Электронные
системы контроля", г.Пермь)

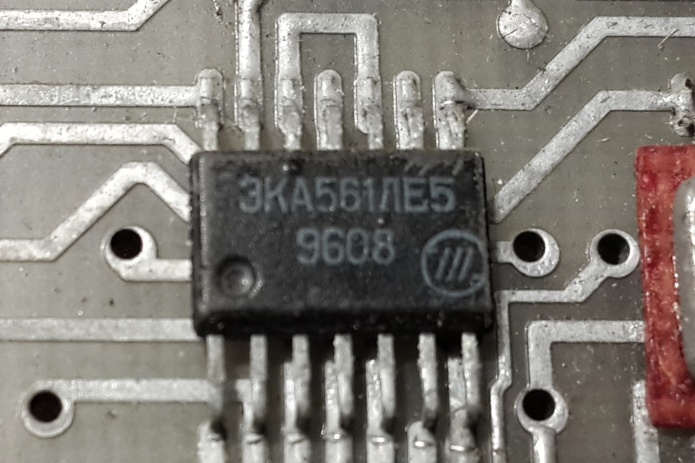

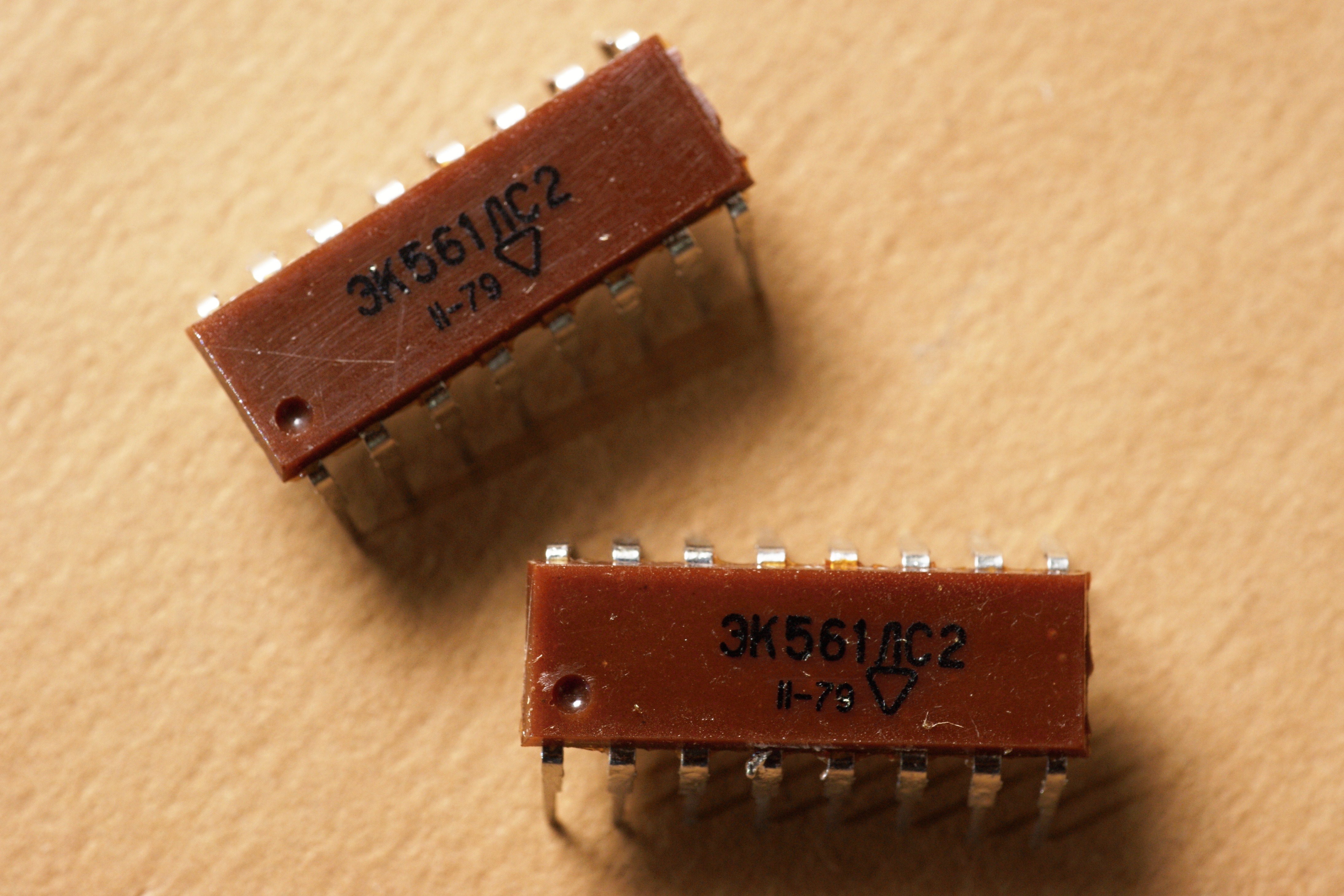

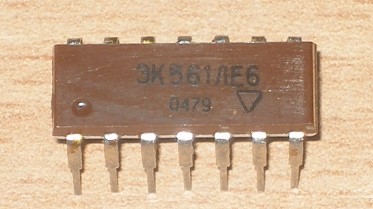

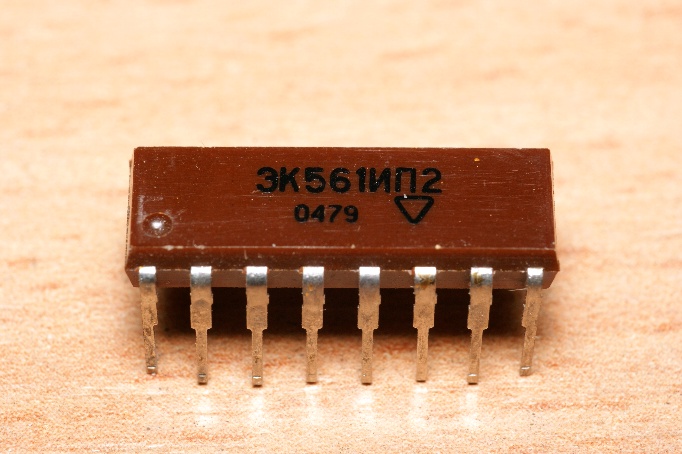

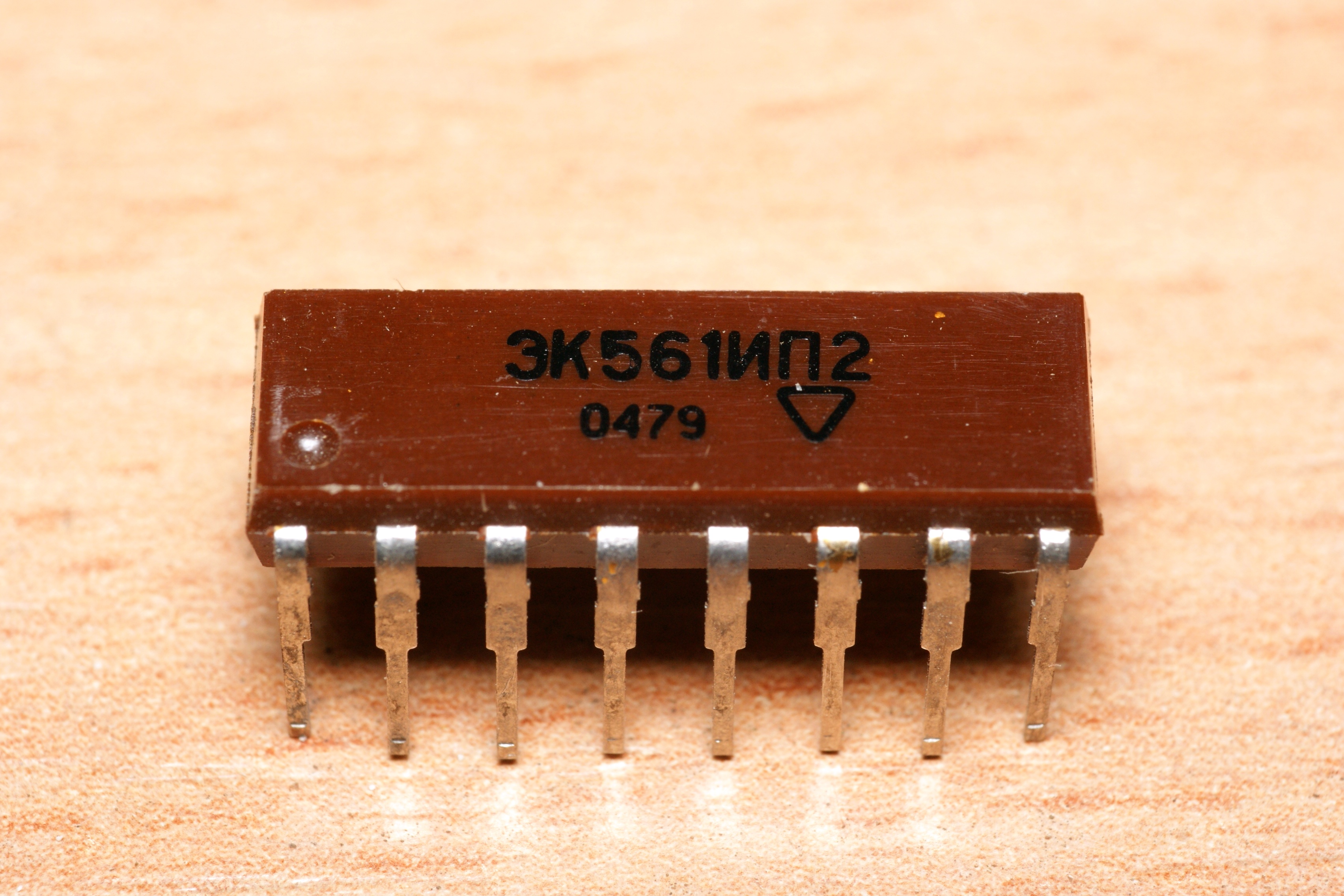

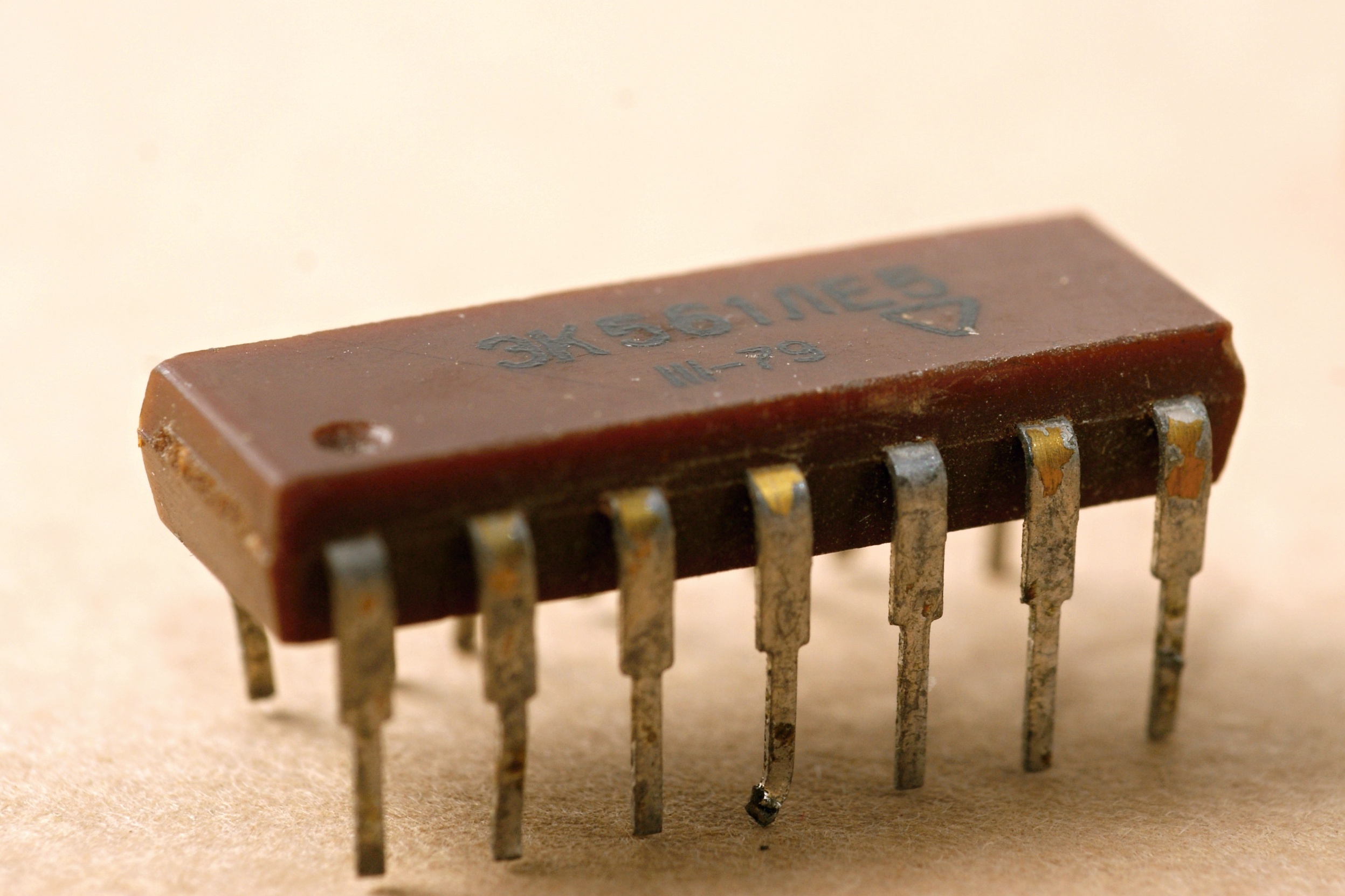

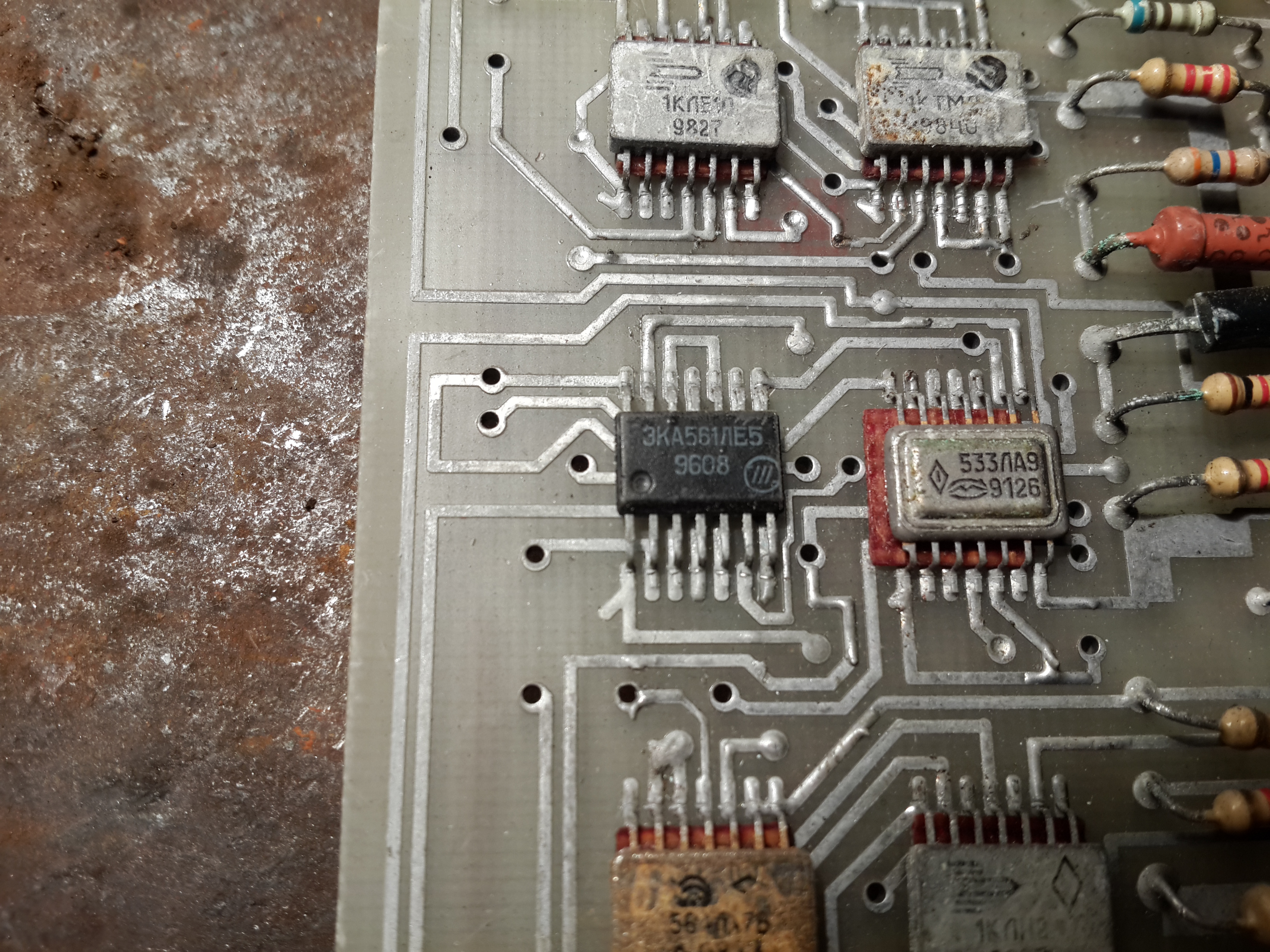

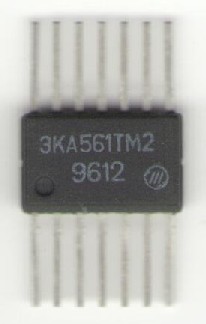

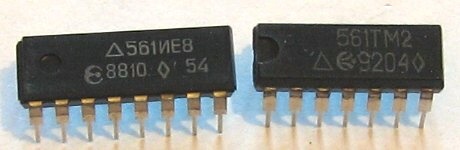

| Судя по букве "Э" в названии, и по отсутствию товарного знака
завода-производителя - перед нами микросхемы 561ой серии, выпущенные на экспорт. В
70-х годах. В как бы отсталой советской электронике... И действительно, вот вырезка из каталога ELORG (Электроноргтехники), внешнеторговой организации, через которую наша электроника экспортировалась за рубеж. |
 |

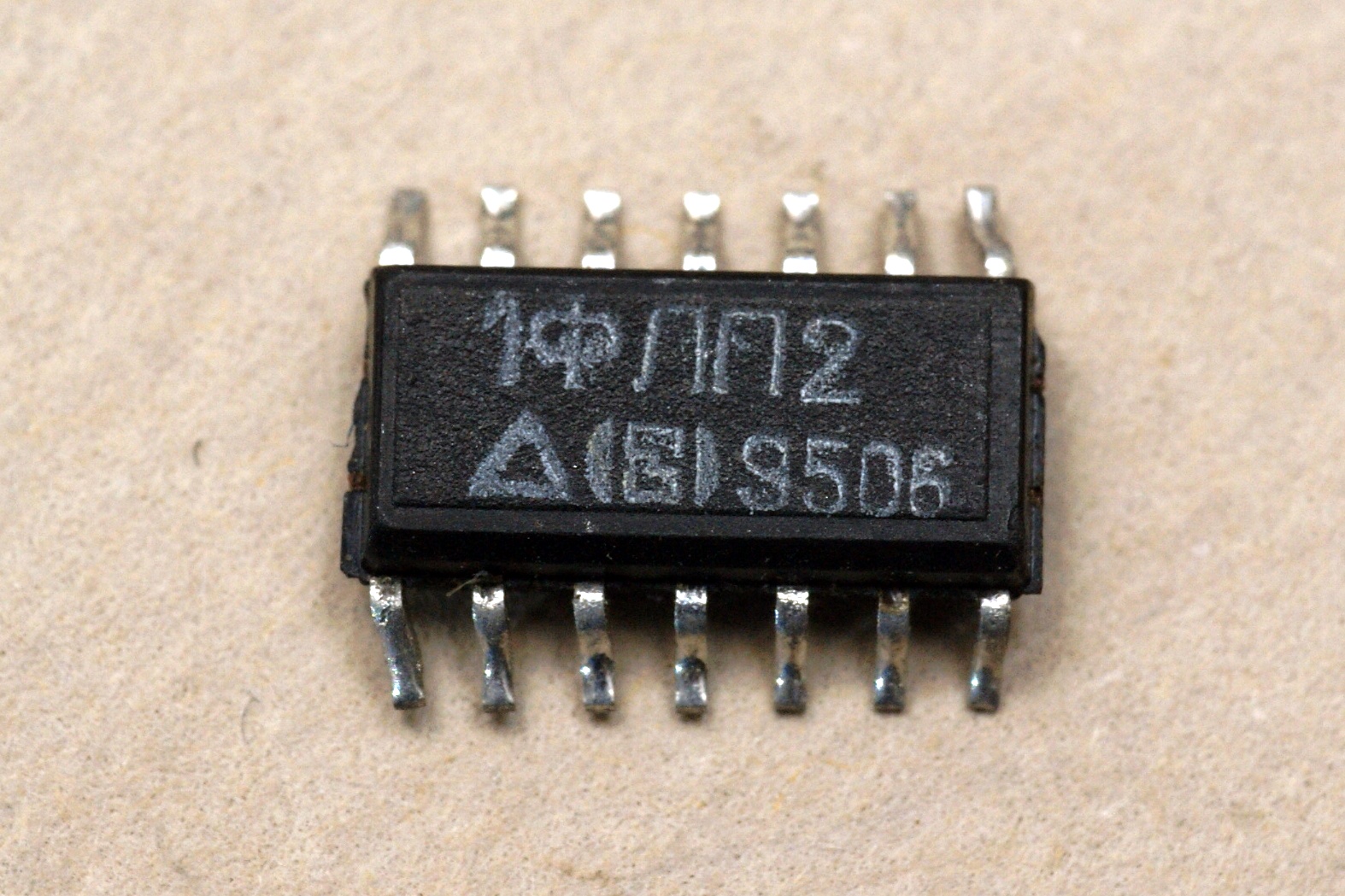

За рубежом эта серия в SMD-исполнении очень популярна. А у нас? Тоже была, но исчезающе редко почему-то.

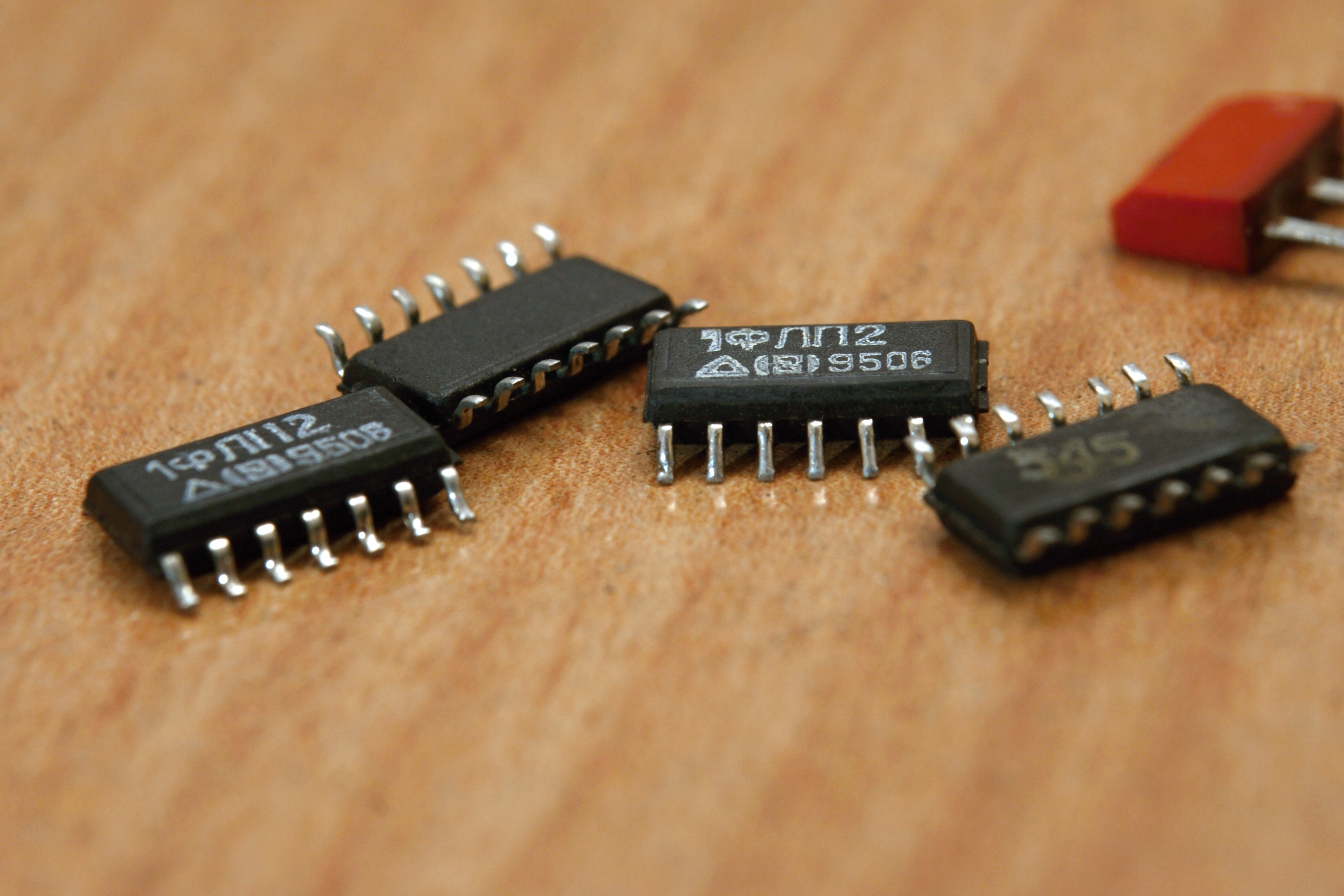

Вот 561ЛП2 в корпусе SOIC-14 от завода "Родон", г.Ивано-Франковск (Украина).
| Вариант с импортным (дюймовым)
шагом между выводами.
Производитель - "Интеграл", г.Минск (Белоруссия) |
 |
(фото Дмитрия aka KALDYH)
Опять же вариант с дюймовым шагом между выводами, но теперь в DIP-корпусе. Производитель - завод "Интеграл".
Современные минские микросхемы этой серии отличаются возможностью работы от пониженного до 1,2 В напряжения питания.
Необычна буква "Р" в названии, как бы ее не должно быть... Насколько я знаю -
это единственная микросхема в серии с таким обозначением.

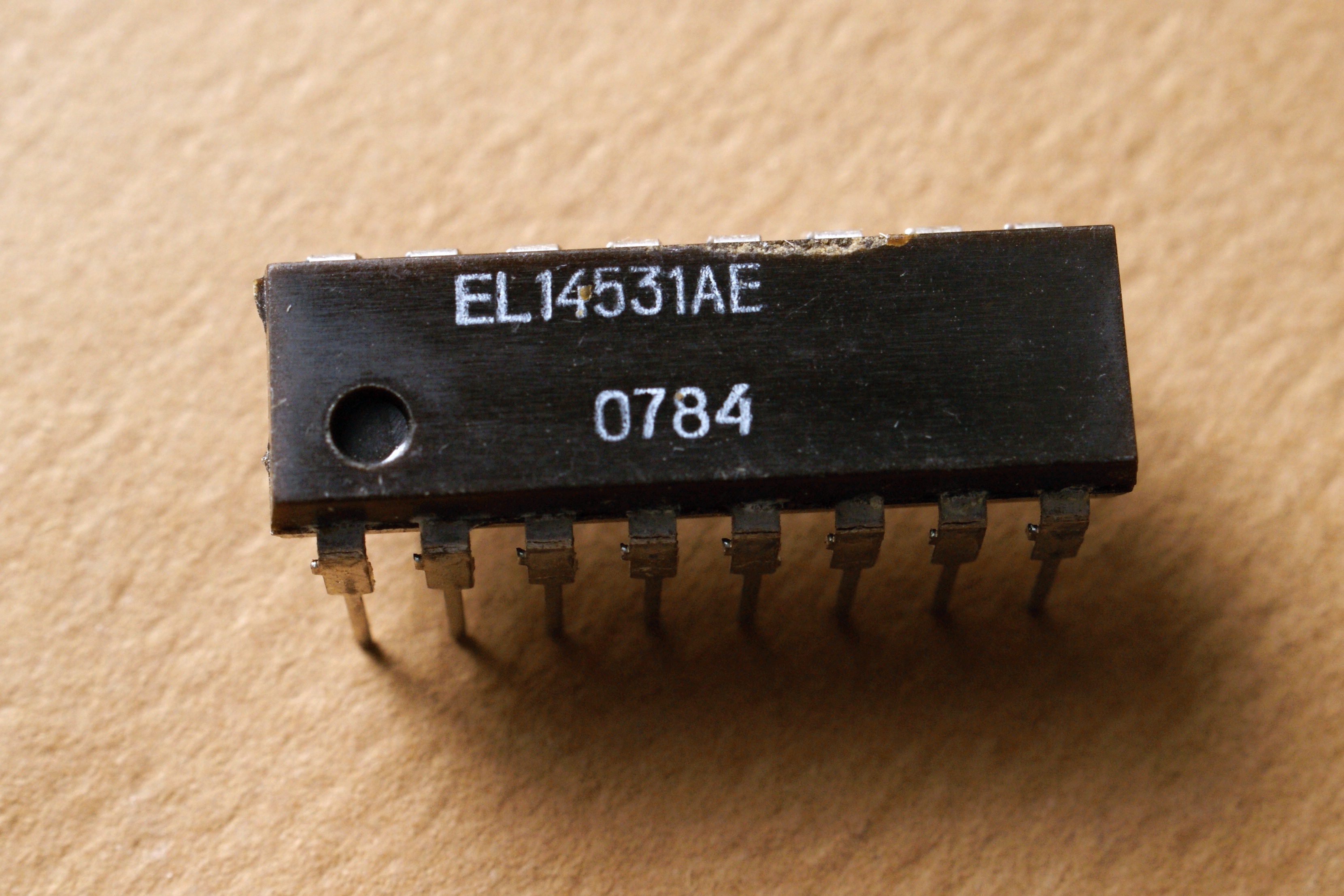

Импортная микросхема? Наоборот -
экспортная. Это отечественная К561СА1 (12-разрядная
схема проверки на четность), отмаркированная
для экспорта (вполне возможно, на Запад).
Префикс EL ставился на микросхемы,
экспортируемые по линии советского
внешнеторгового объединения Электронинторг.
