817ая серия

Большие гибридные схемы, в основном стабилизаторы напряжения.

Разработчиком серии был питерский ВНИИ электроизмерительных приборов (ныне НИИ Электромера).

К817ЕН1 КМП817ПА1 КМП817УД6 КМП817ХА2
К817ЕН2
КМП817ЕН4

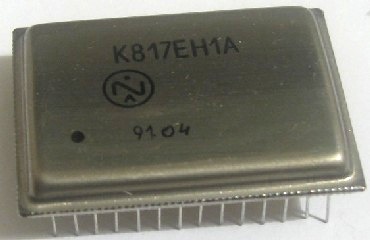

К817ЕН1А

Назначение - стабилизатор напряжения положительной полярности. Подробности тут (600 кБ).

Пожалуй, это самые первые микросхемы в серии - с 1975 года. Производитель - "Микроприбор", г.Львов (Украина)

Выходное напряжение в зависимости от схемы включения - 9, 10, 12 или 15 В.

Довольно... э-э-э... стабильный стабилизатор! Вот, к примеру сравнение с близкими по току L78L05 :

L78L05 К817ЕН1А
Относительное отклонение выходного напряжения 8х10-2 5х10-3
Коэффициент нестабильности по напряжению 1,5х10-2 2х10-4
Коэффициент нестабильности по току 6х10-2 1,7х10-5

Правда, в габарите она несколько проигрывает :) ...

Цитатка с форума QRZ.ru "В Гомеле на них собирали приборы, назывались АН а дальше 4 цифры. Лет 15 тому назад. Применялись в хим лаб. на металлургических предприятиях"

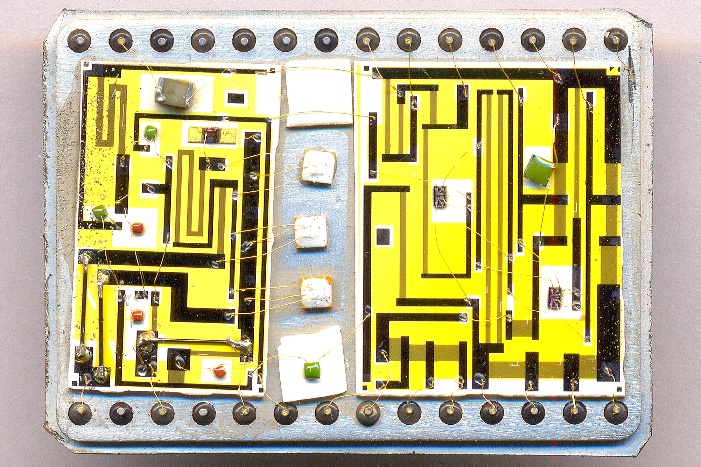

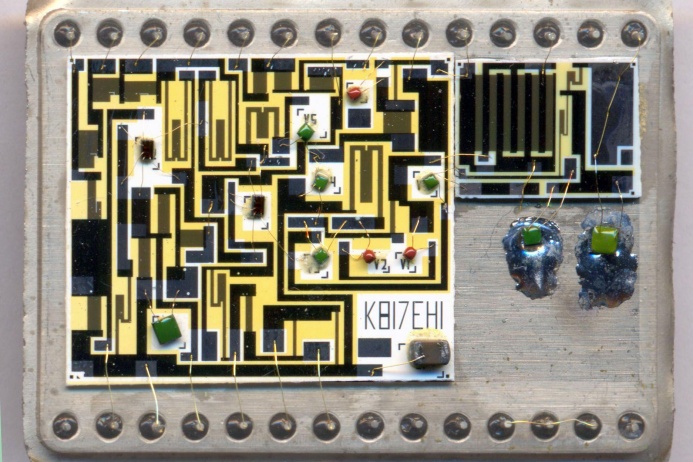

Интересно, что внутри они были совершенно разными! смотрите:

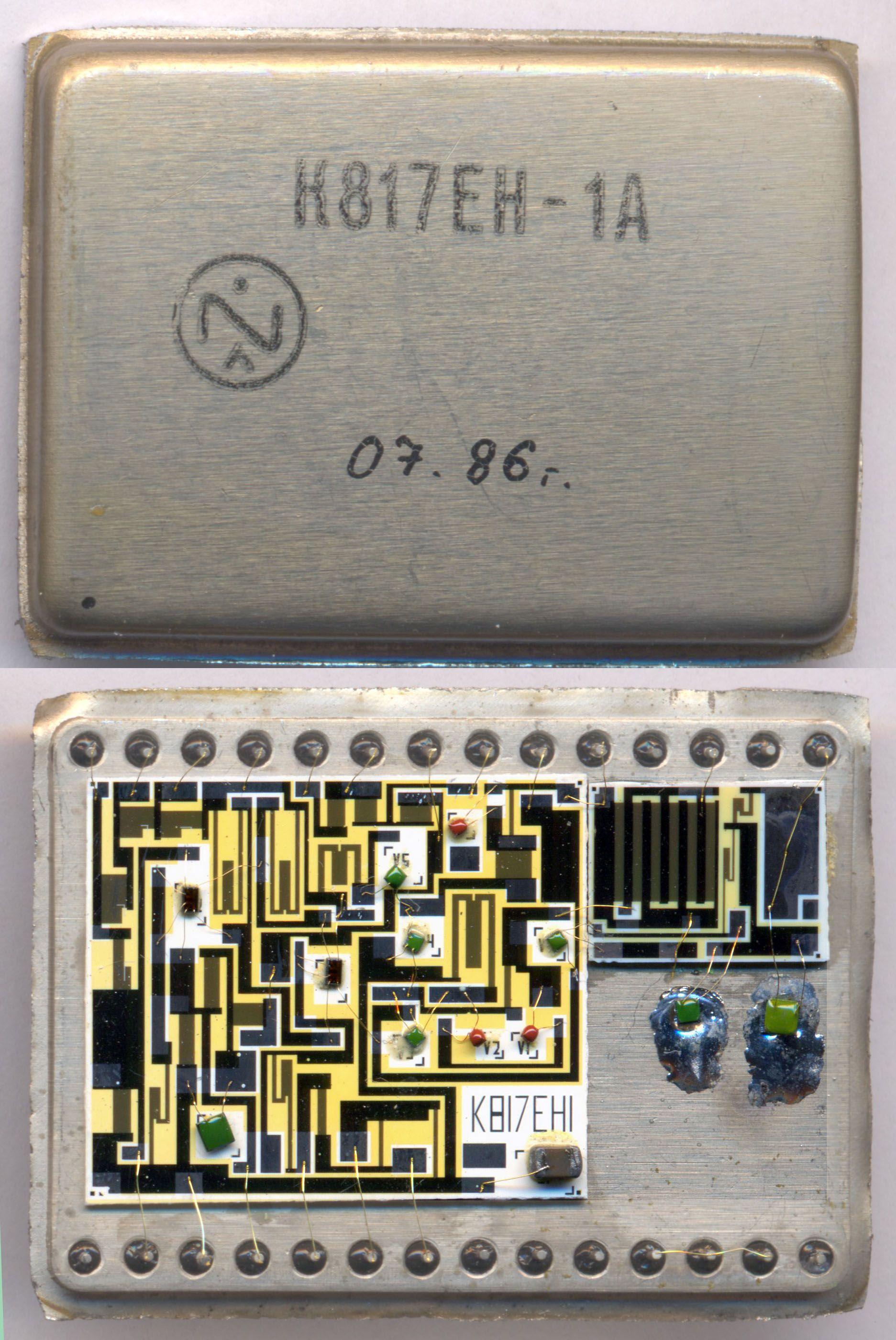

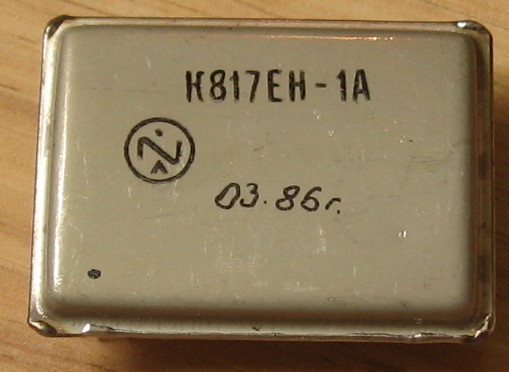

микросхема К817ЕН1А
(фото с форума "Портативного ретрорадио")


(фото с форума "Портативного ретрорадио")

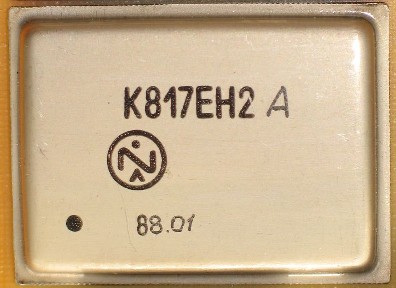

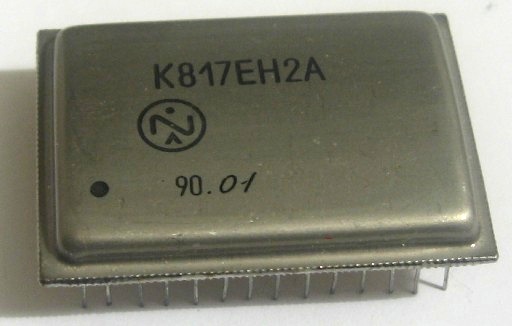

К817ЕН2А

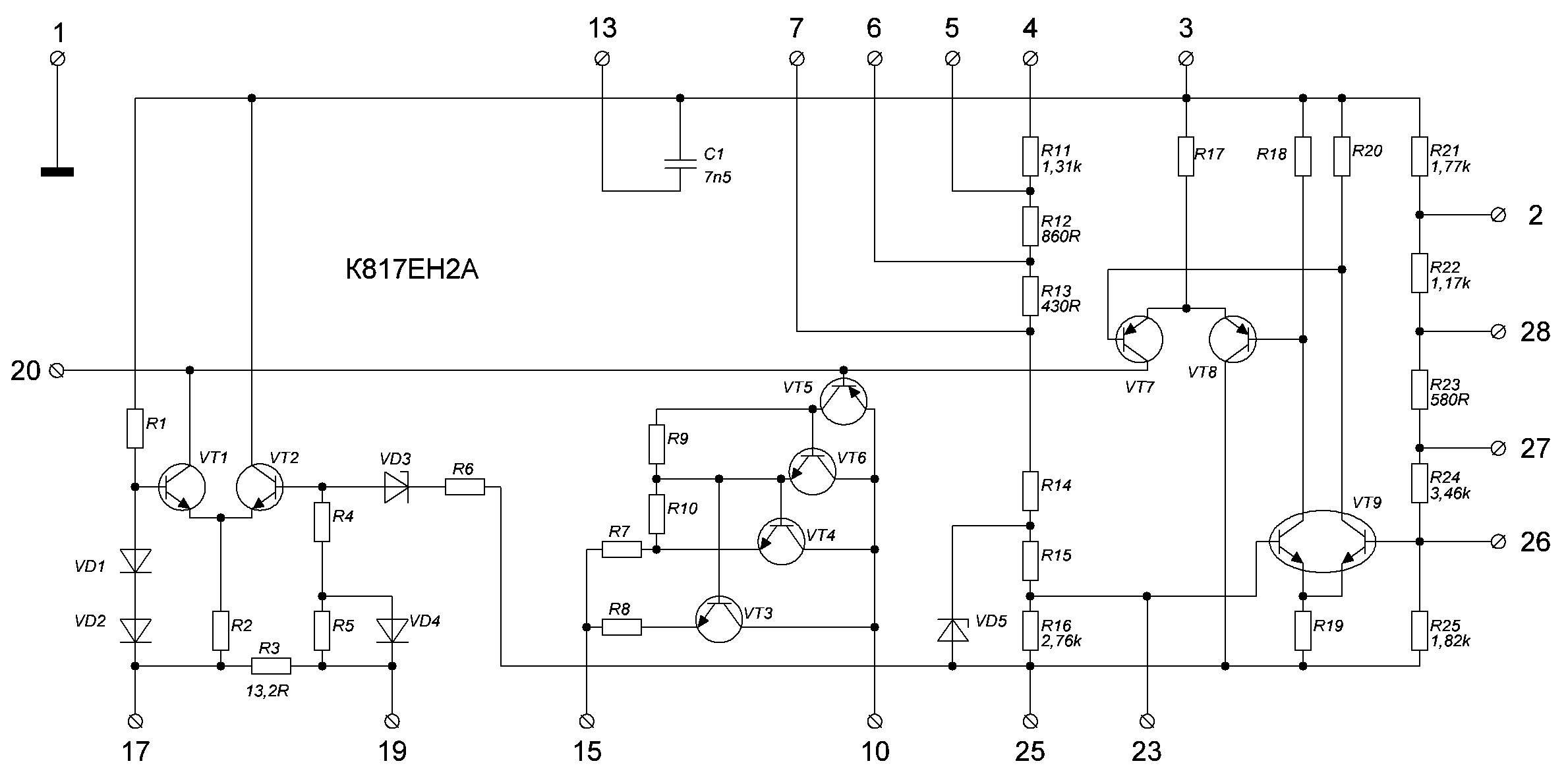

Стабилизатор напряжения отрицательной полярности; справочные данные на него.

Он несколько отличается от комплементарного стабилизатора К817ЕН1А :
хуже коэффициент нестабильности по току - 3,3х10-5 вместо 1,7х10-5
и долговременная нестабильность выходного напряжения - 0,02% вместо 0,002
меньше ток нагрузки - 500мА вместо 600мА

Производитель - "Микроприбор", г.Львов (Украина)

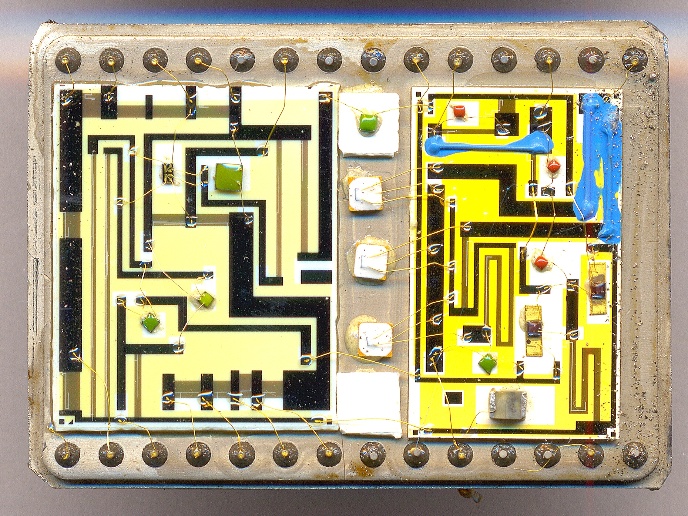

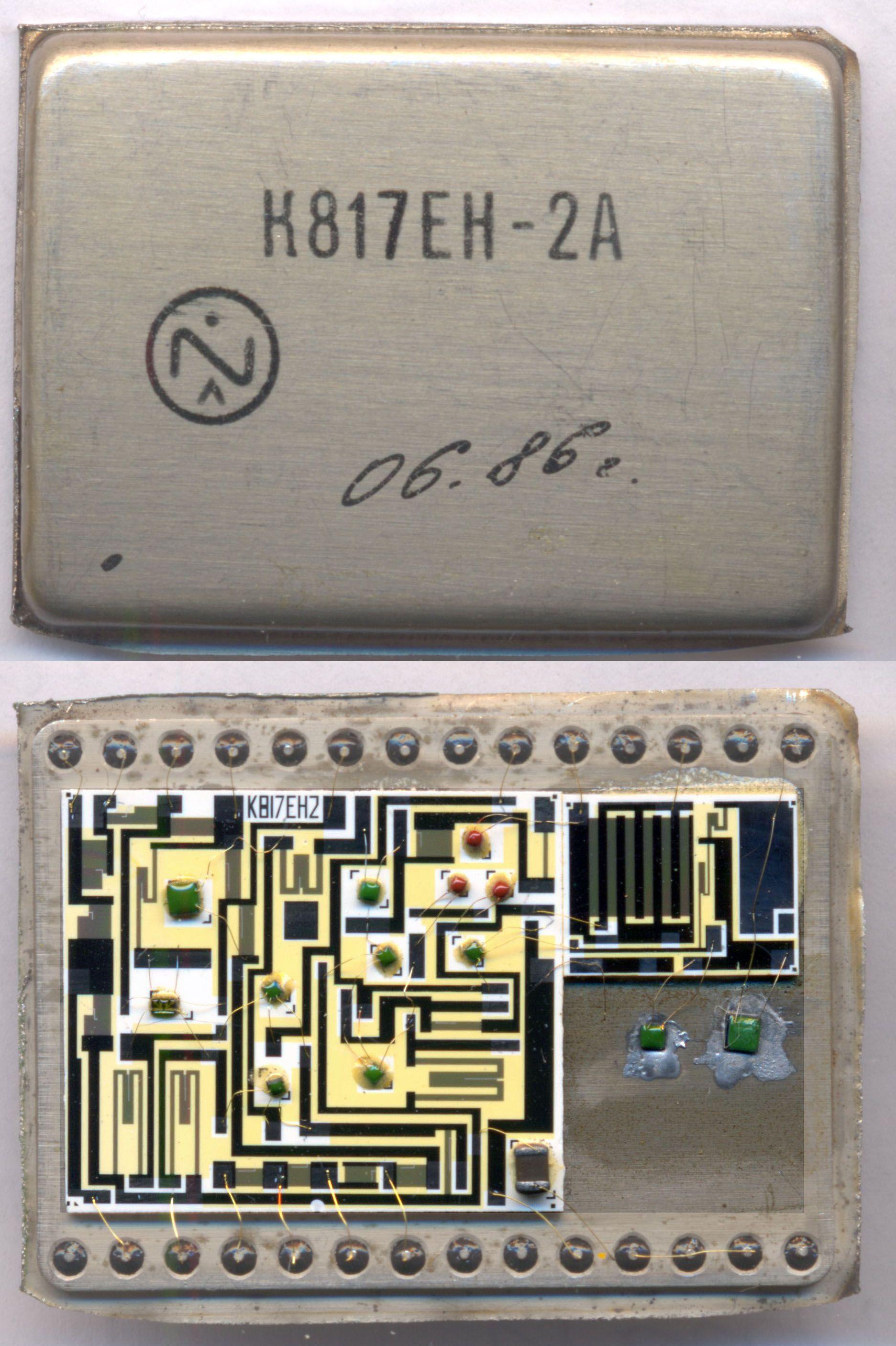

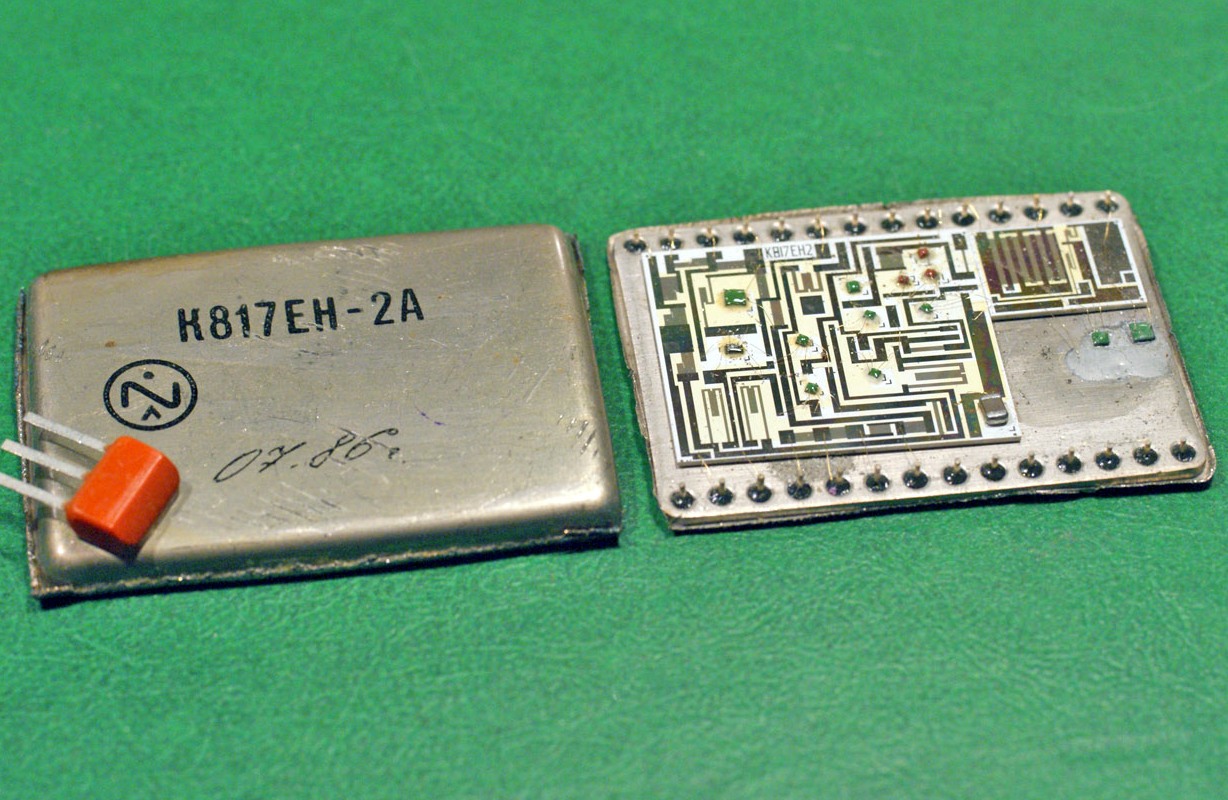

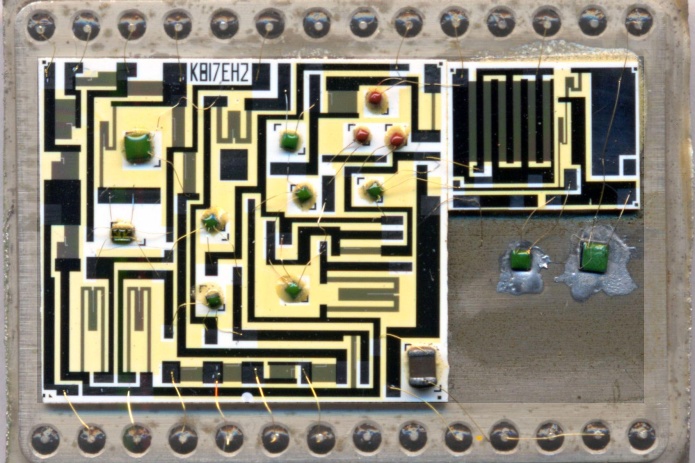

И у этой микросхемы тоже, как и у ЕН1, есть два совершенно разных по "начинке" варианта:


(фото с форума "Портативного ретрорадио")


(фото с форума "Портативного ретрорадио")


(фото Константина Смолярова)


(фото Sylvain Meynier, Франция; микросхема использовалась в аналоговом плоттере)

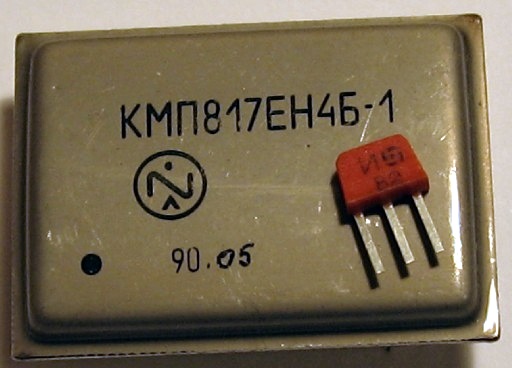

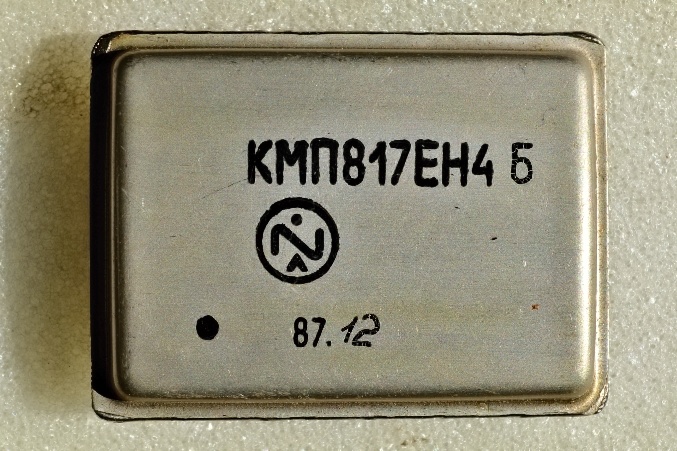

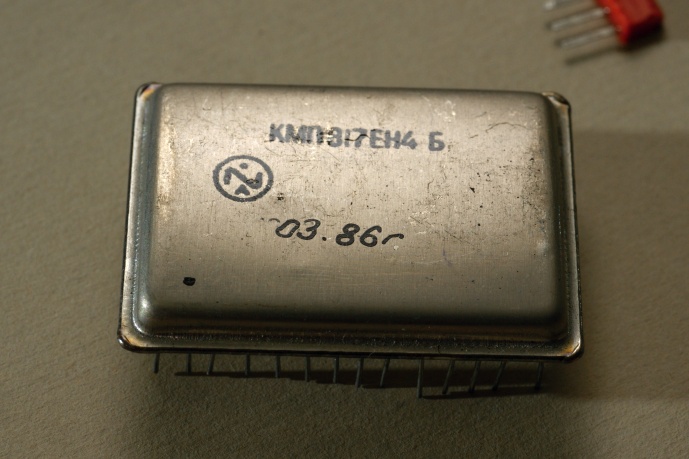

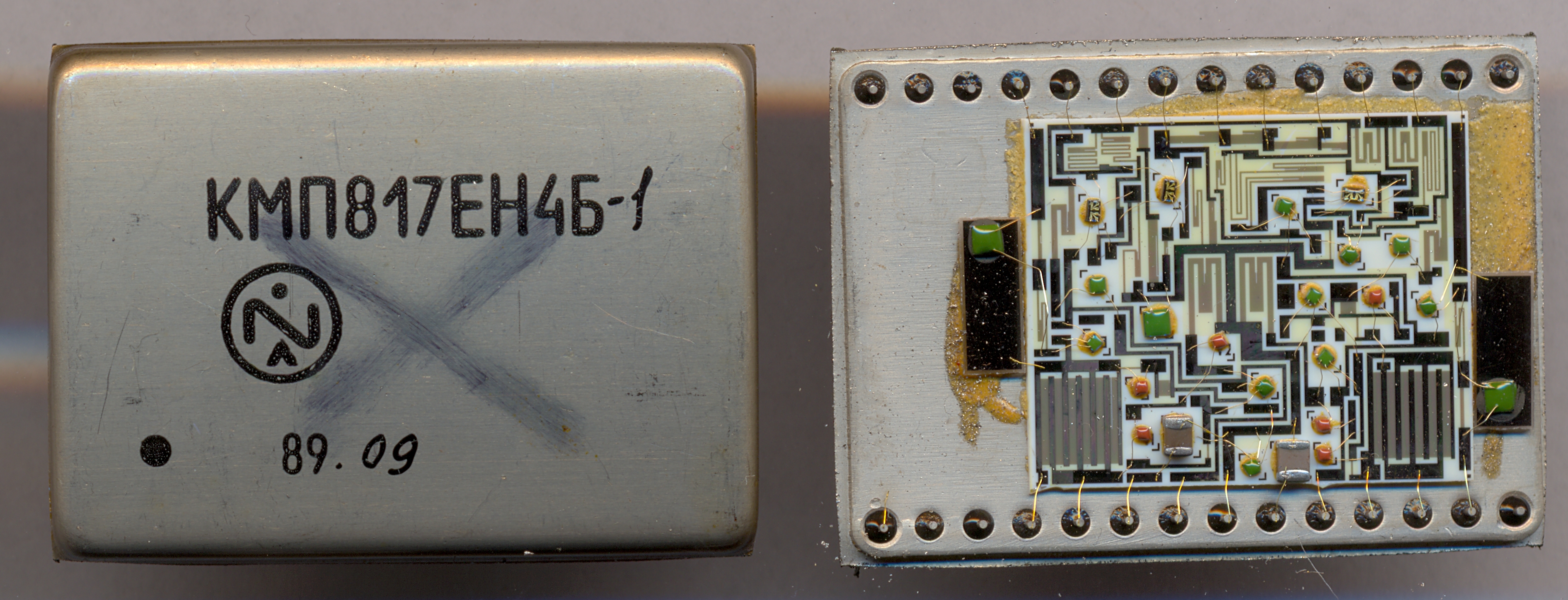

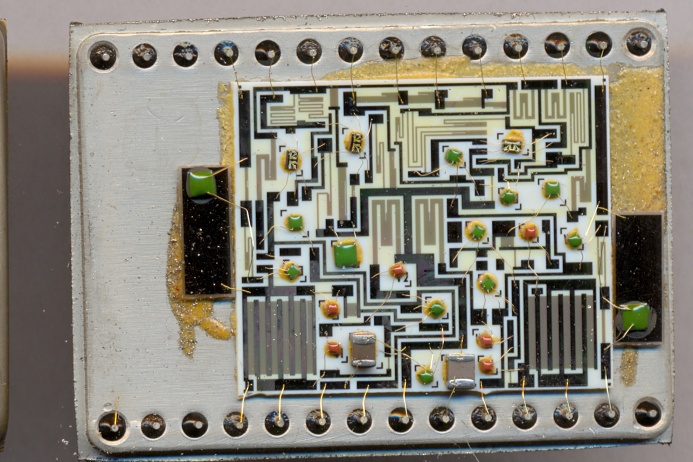

КМП817ЕН4Б, КМП817ЕН4Б-1

Назначение - двуполярный стабилизатор напряжения. Справочный лист на него от Александра Перебаскина и заводской паспорт.

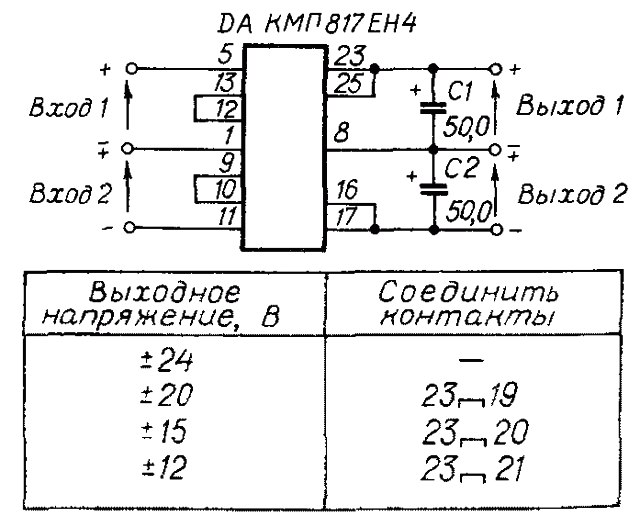

Выходное напряжение - +12, +15, +20 или +24 В (стабилизаторы с маркировкой "...-1" - только на +15 В).

Производитель - "Микроприбор", г.Львов (Украина)

Электрические параметры

Относительное отклонение выходного напряжения - +0,5%
Максимальное входное напряжение - +30 В
Минимальное входное напряжение - +18 В
Максимальный выходной ток - 200 мА
Максимальная рассеиваемая мощность - 2 Вт.

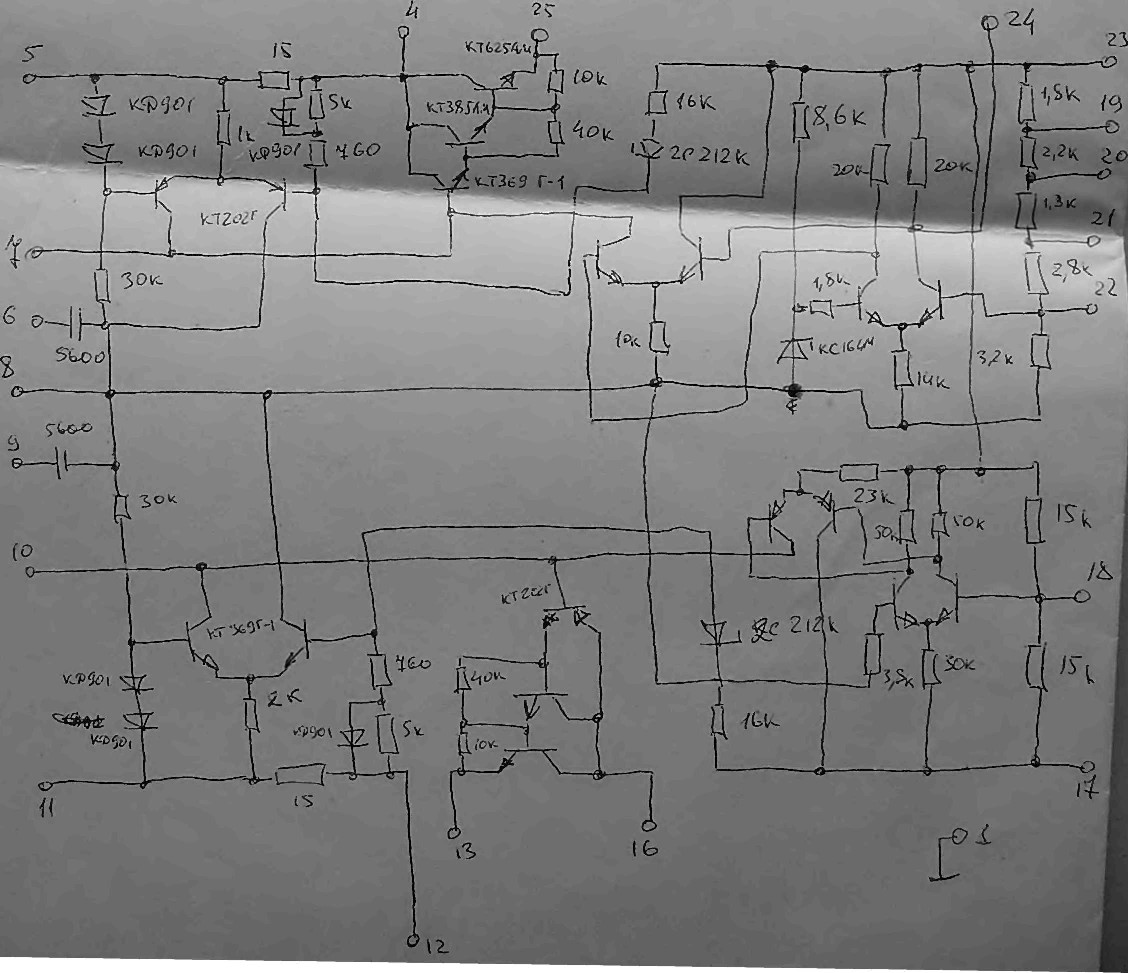

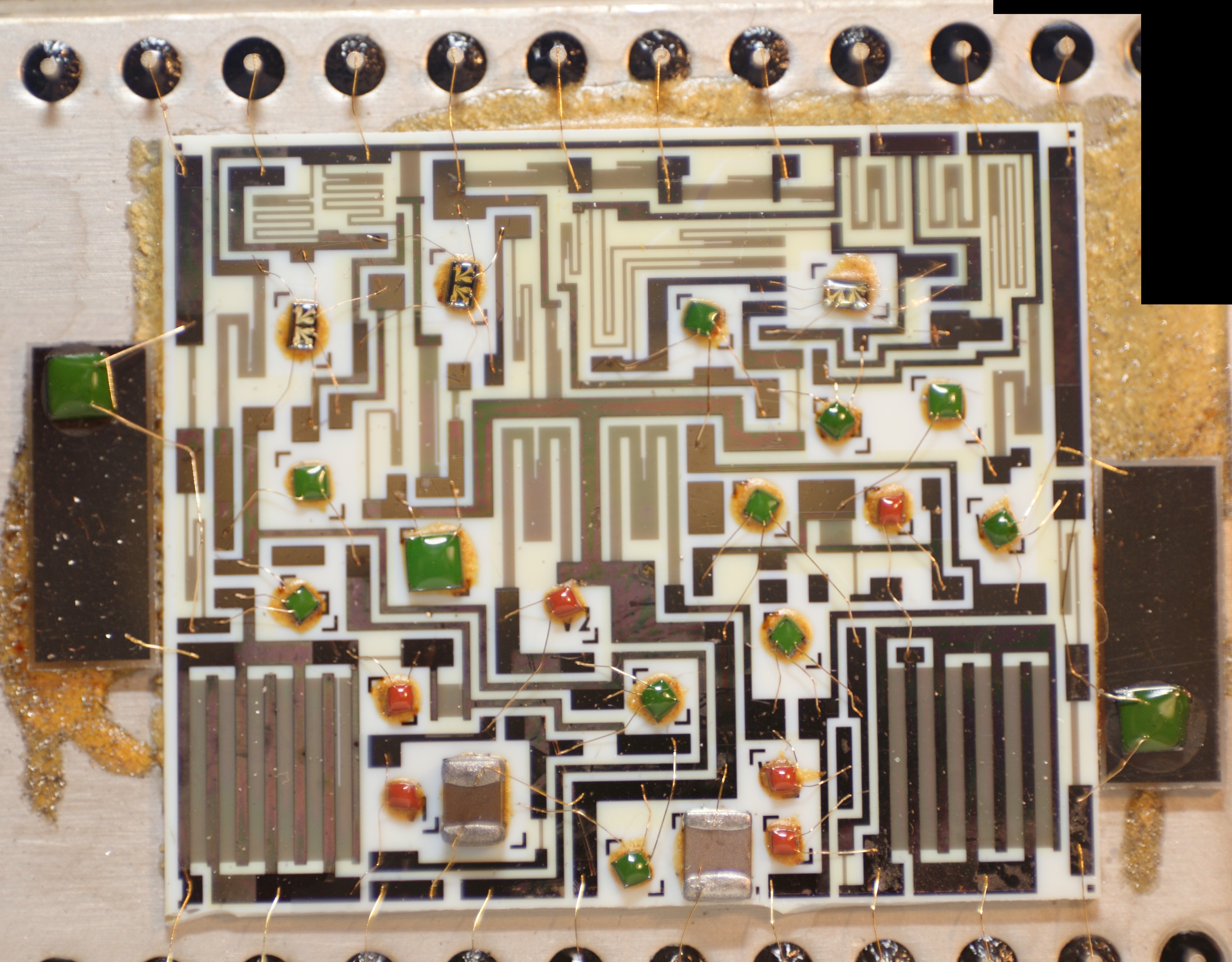

Здесь внутренняя схема.


(фото с форума "Портативного ретрорадио")


(фото с форума Радиокартинки)


(фото с форума "Портативного ретрорадио")

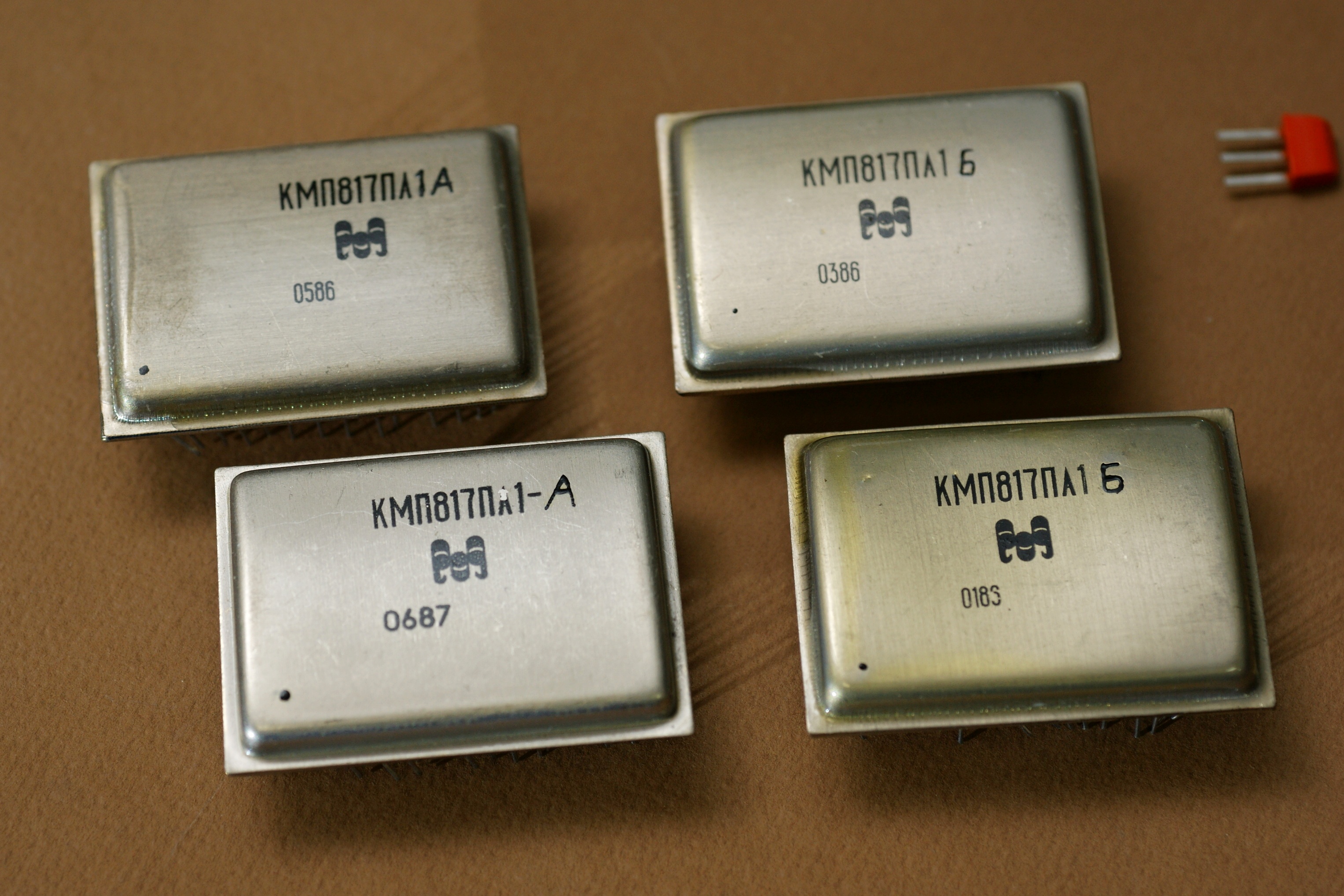

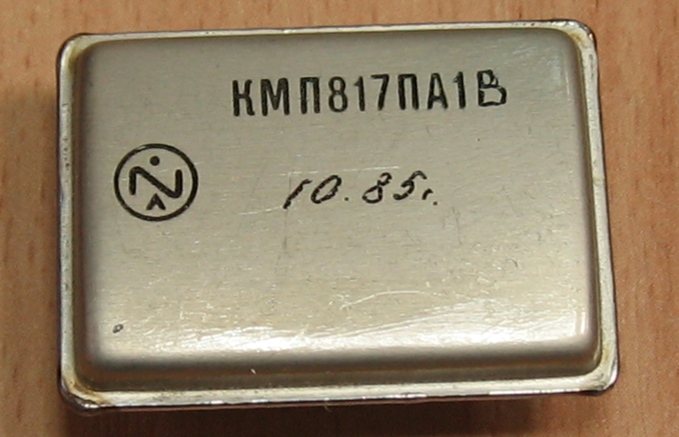

КМП817ПА1А, Б, В

Цифро-аналоговый преобразователь (ЦАП), 15 разрядов, 10 мкс. Предназначен для преобразования параллельного двоичного кода в аналоговое напряжение или ток. Используется в качестве встроенных функциональных узлов в устройствах электроизмерительной и вычислительной техники. Справочный листок на нее.

Производители - "Микроприбор", г.Львов (Украина) и "Техноприбор", г.Могилев (Беларусь).

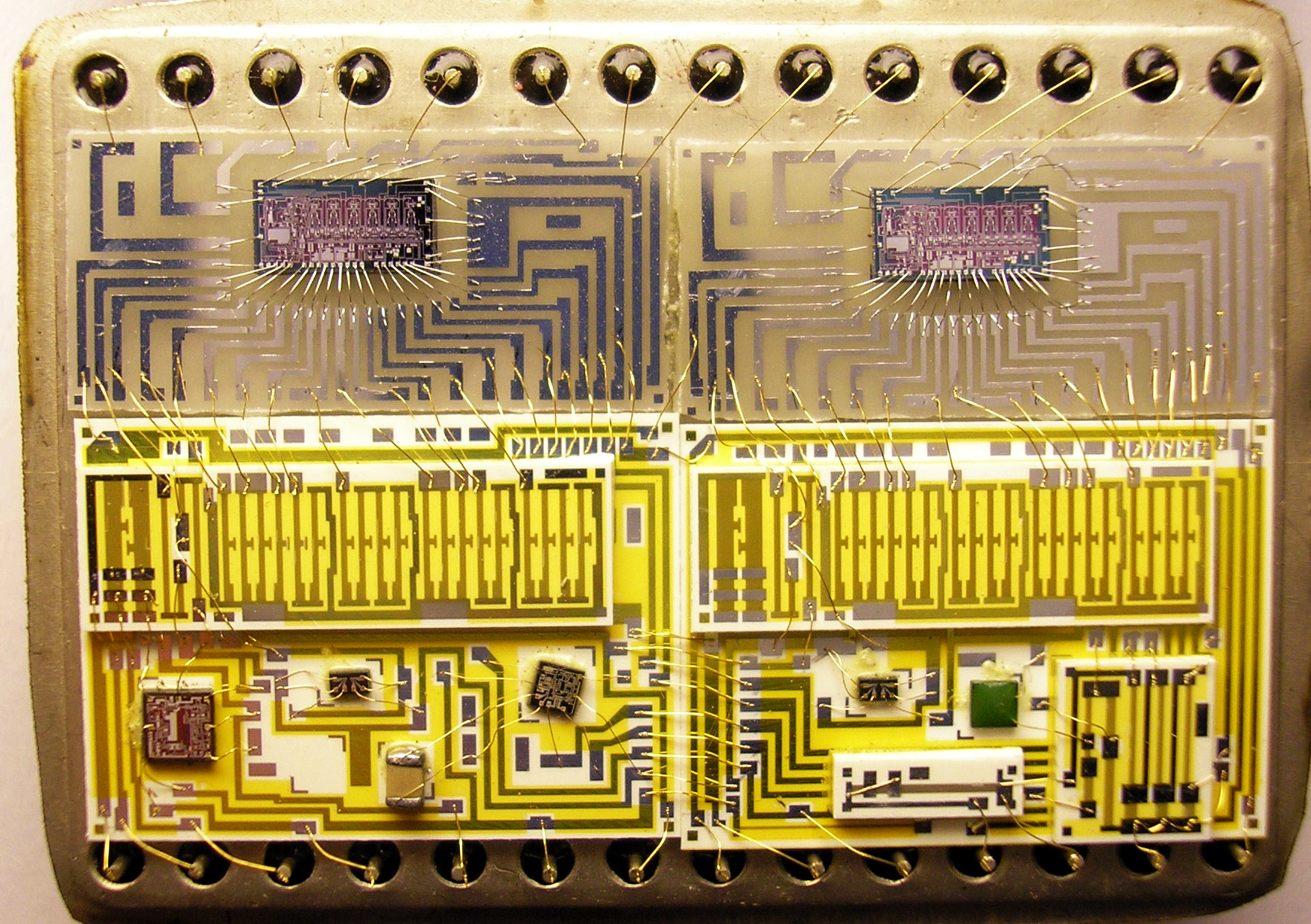

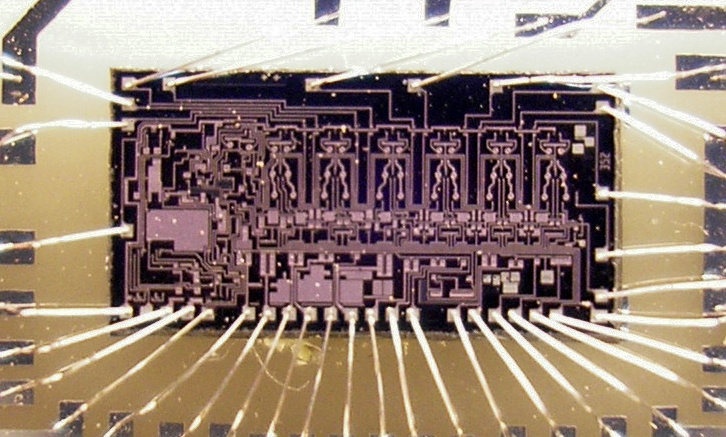

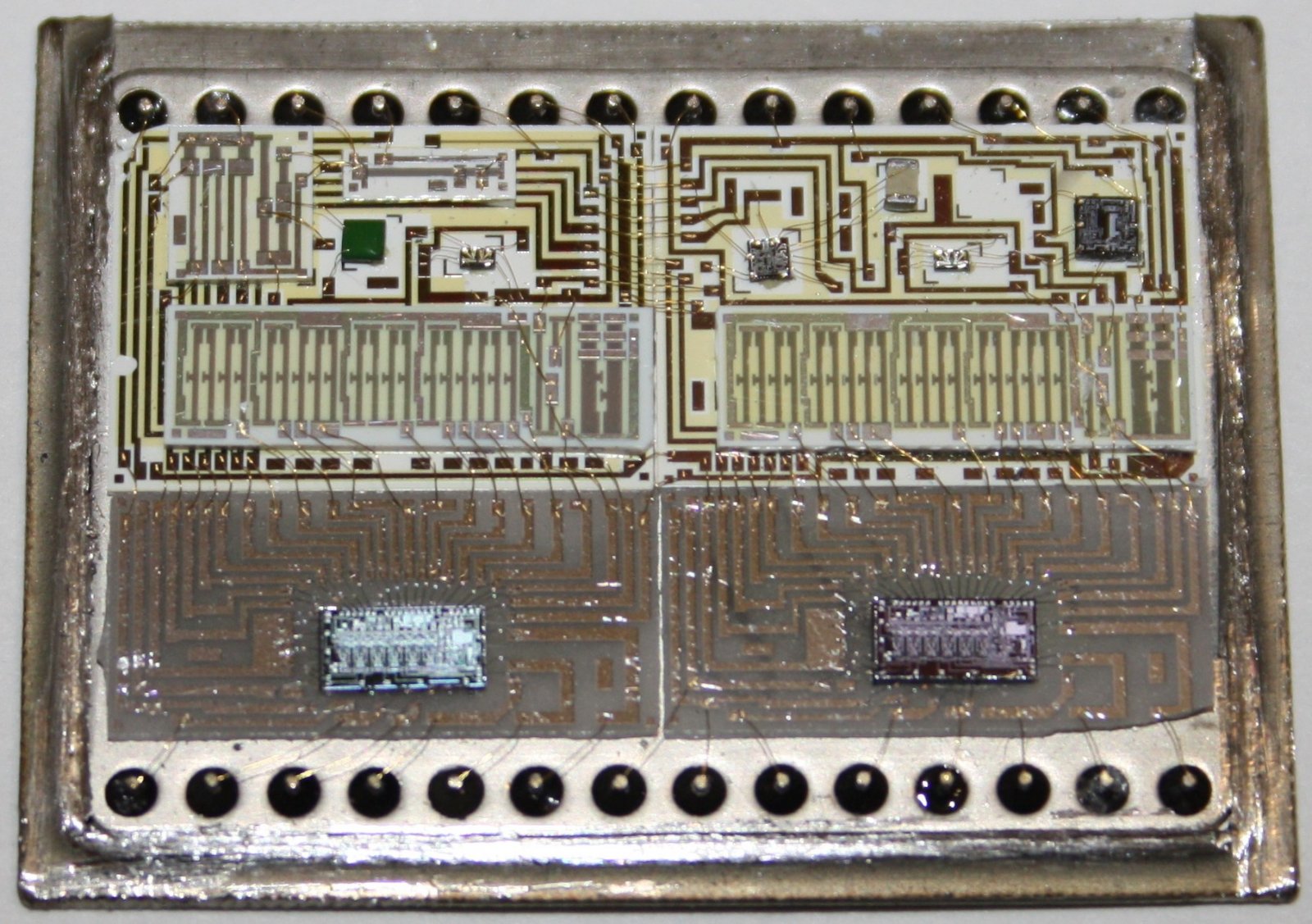

Преобразователь выполнен на интегральных микросхемах; результаты вскрытия КМП817ПА1В, с форума "Портативного ретрорадио":

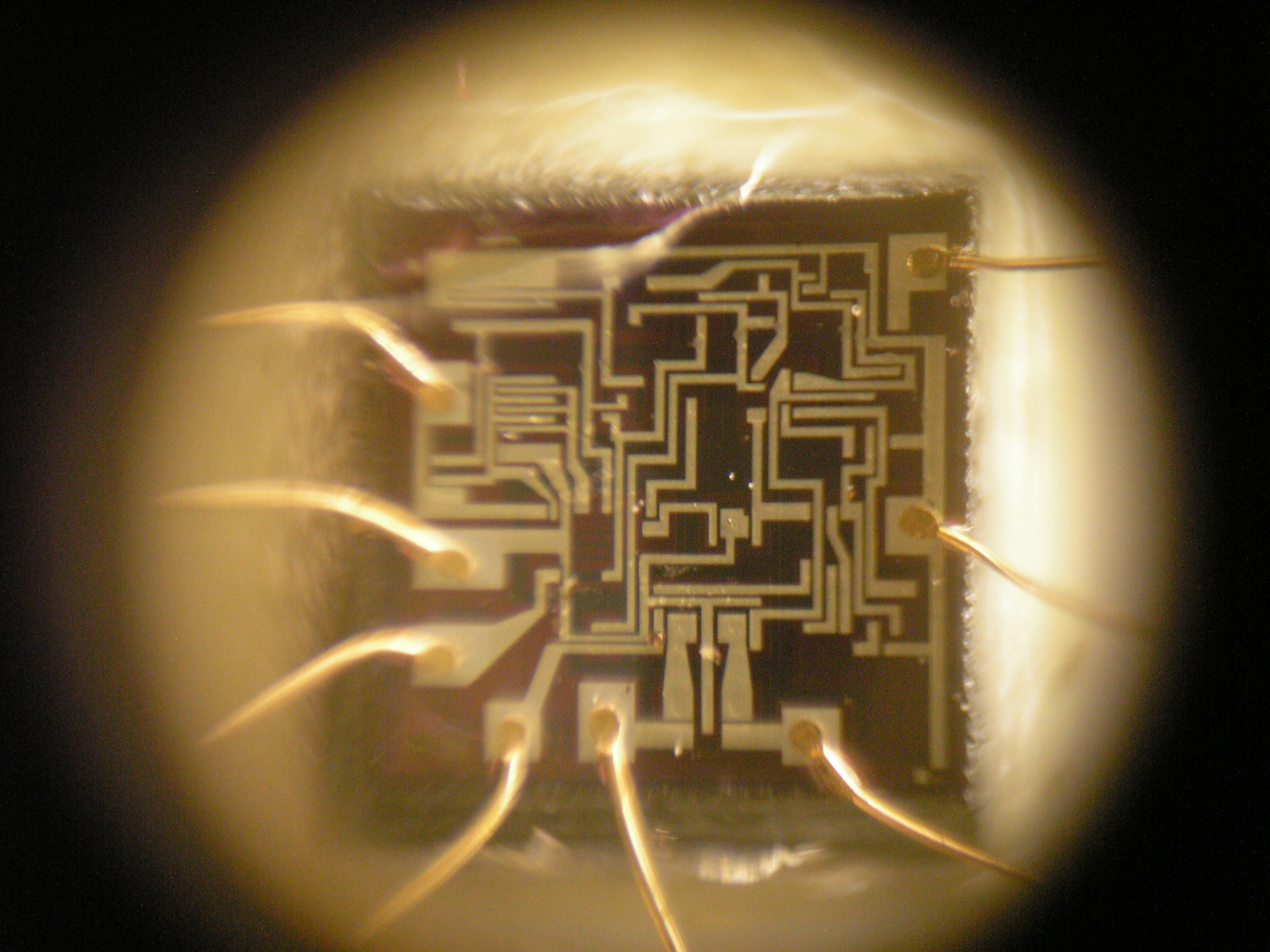

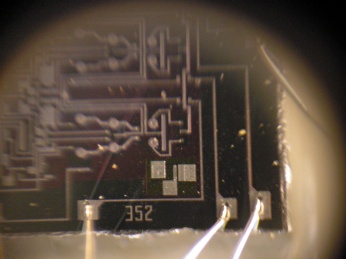

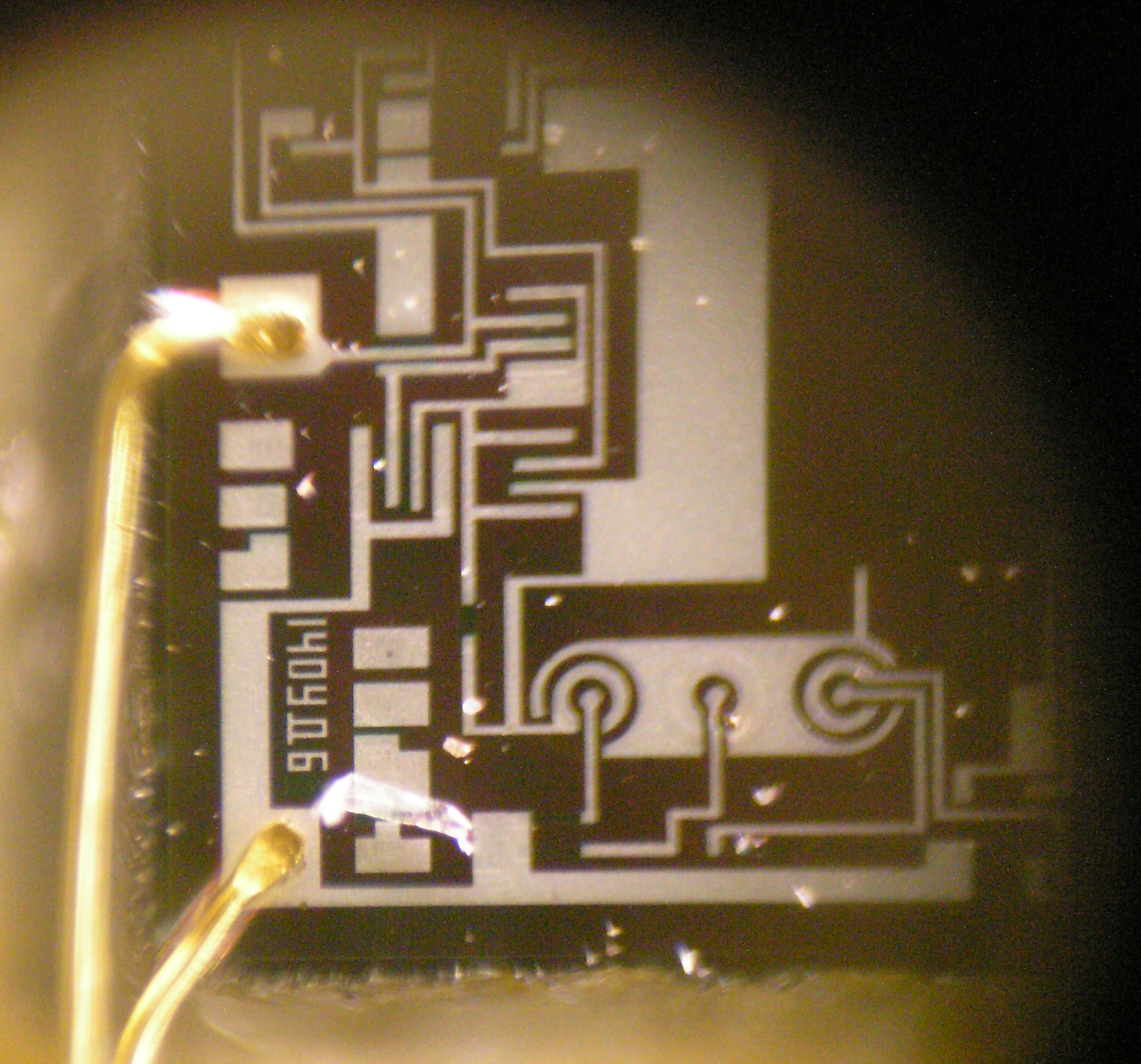

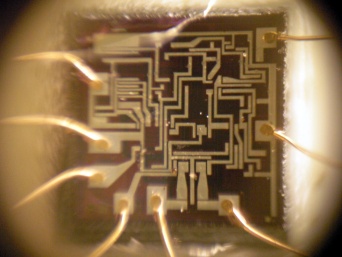

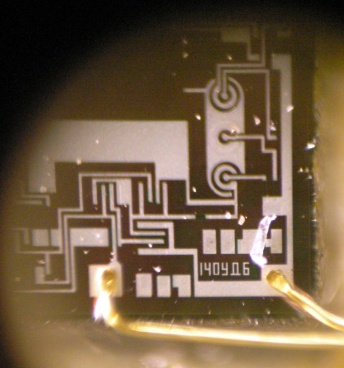

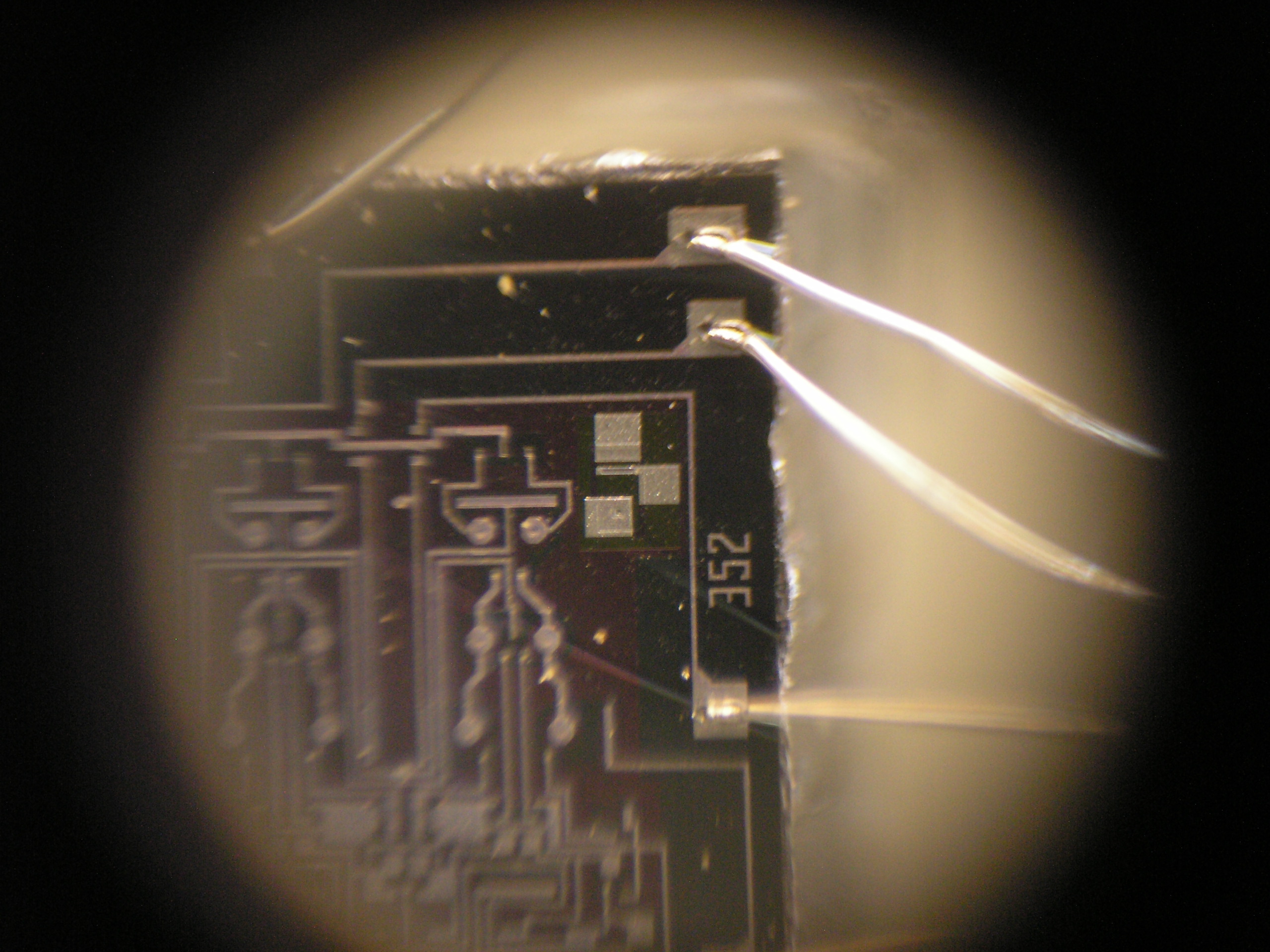

ЦАП-ы и АЦП этой серии собираются из одних и тех же «наборов». Два верхних больших кристалла - такие же, как и в КМП860ПВ1, и номер на них такой же - 352. В левом нижнем углу, как и в КМП860ПВ1 используется 140УД6.

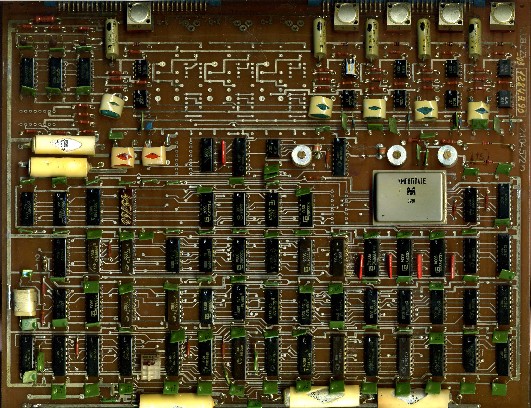

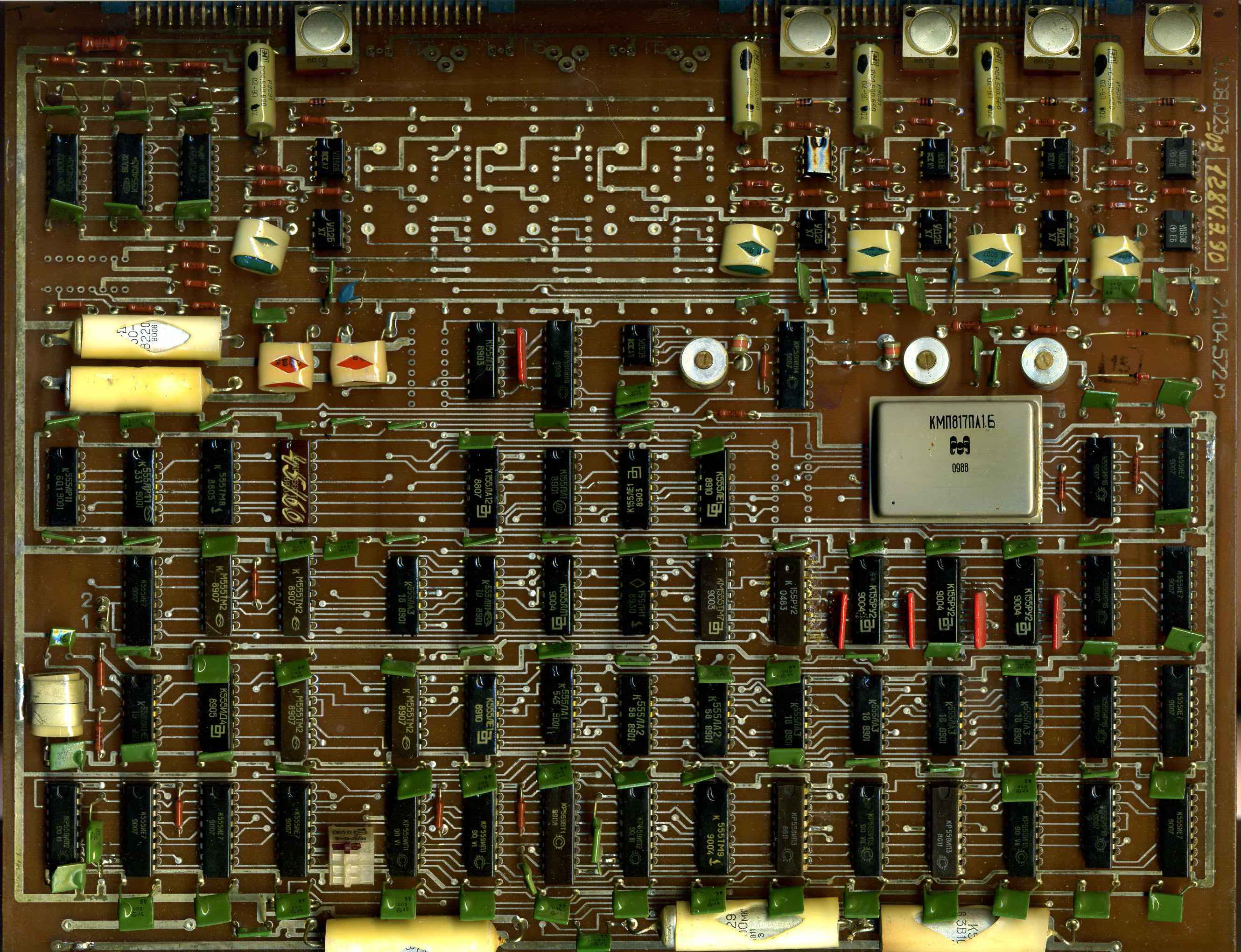

Пример использования этой микросхемы - плата контроллера 5-и координатного привода многоцелевого токарного станка СТМ-100, устройство ЧПУ 2Р32М:


(фото Alan)

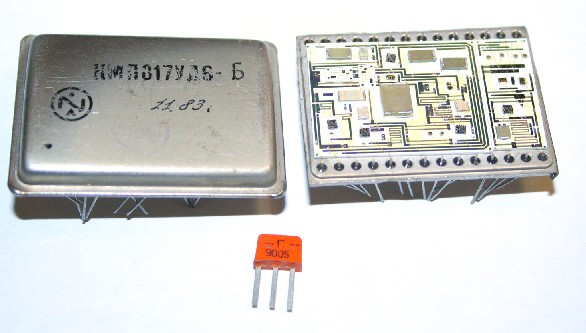

КМП817УД6Б, КМП817УД6БС, КМП817УД6Г

Гибридно-пленочный высокостабильный операционный усилитель для применения в измерительных и функциональных преобразователей электроизмерительной техники.

Краткий справочный лист и более подробный заводской паспорт на него.

Производитель (с 1978 года) - "Микроприбор", г.Львов (Украина)

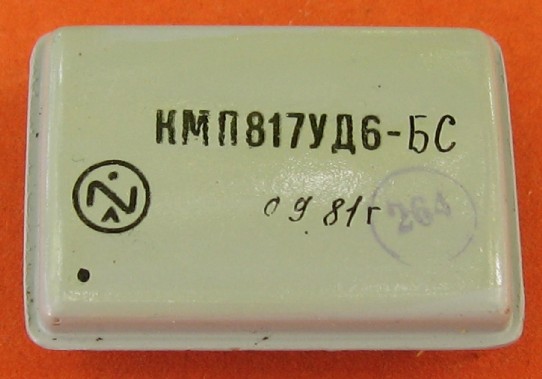

Есть какая-то версия с буквой "С" на конце. Странное обозначение, необычное для микросхем...

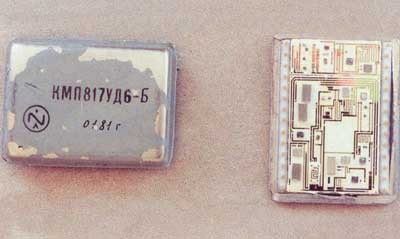

(фото Дмитрия damian)

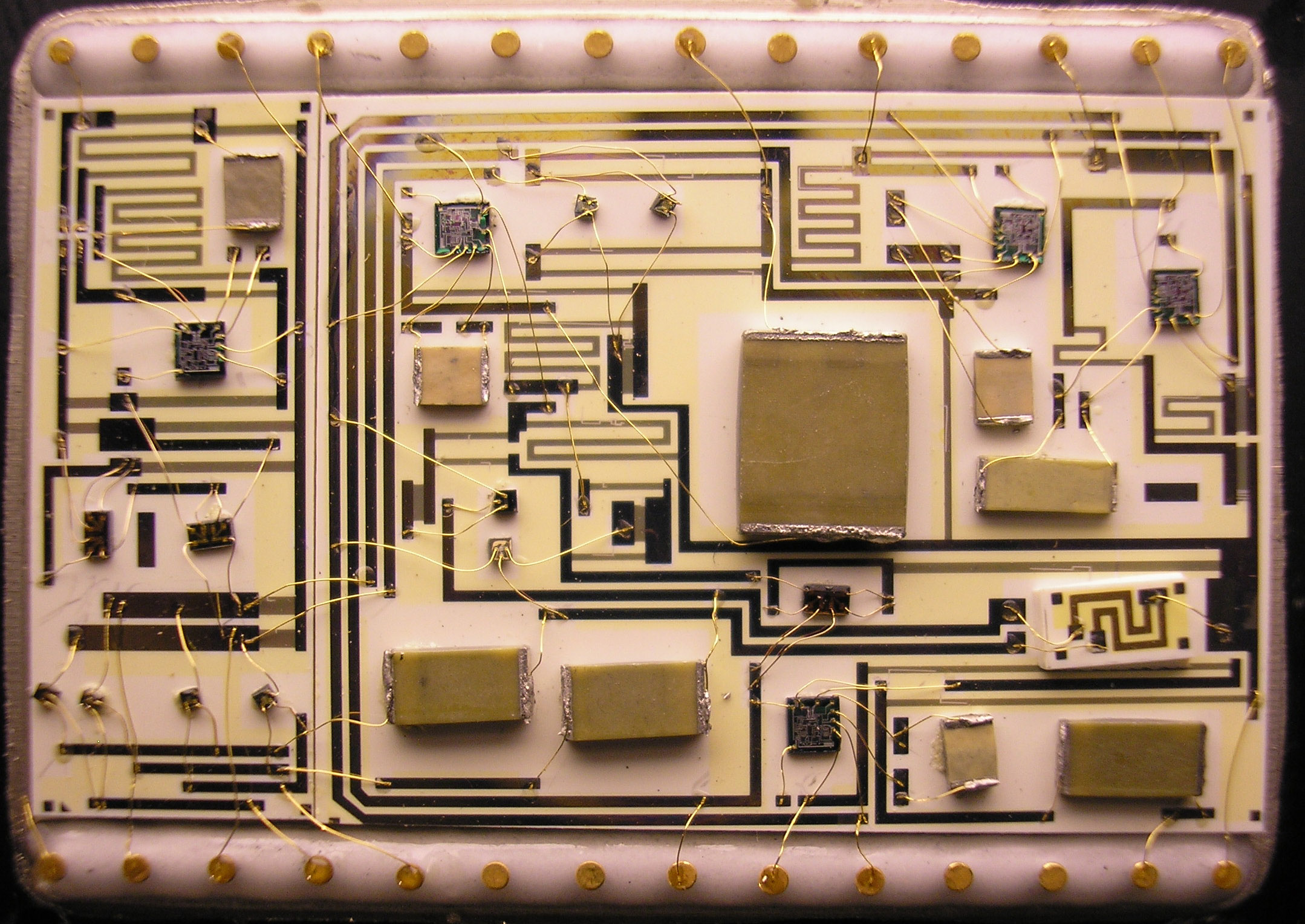

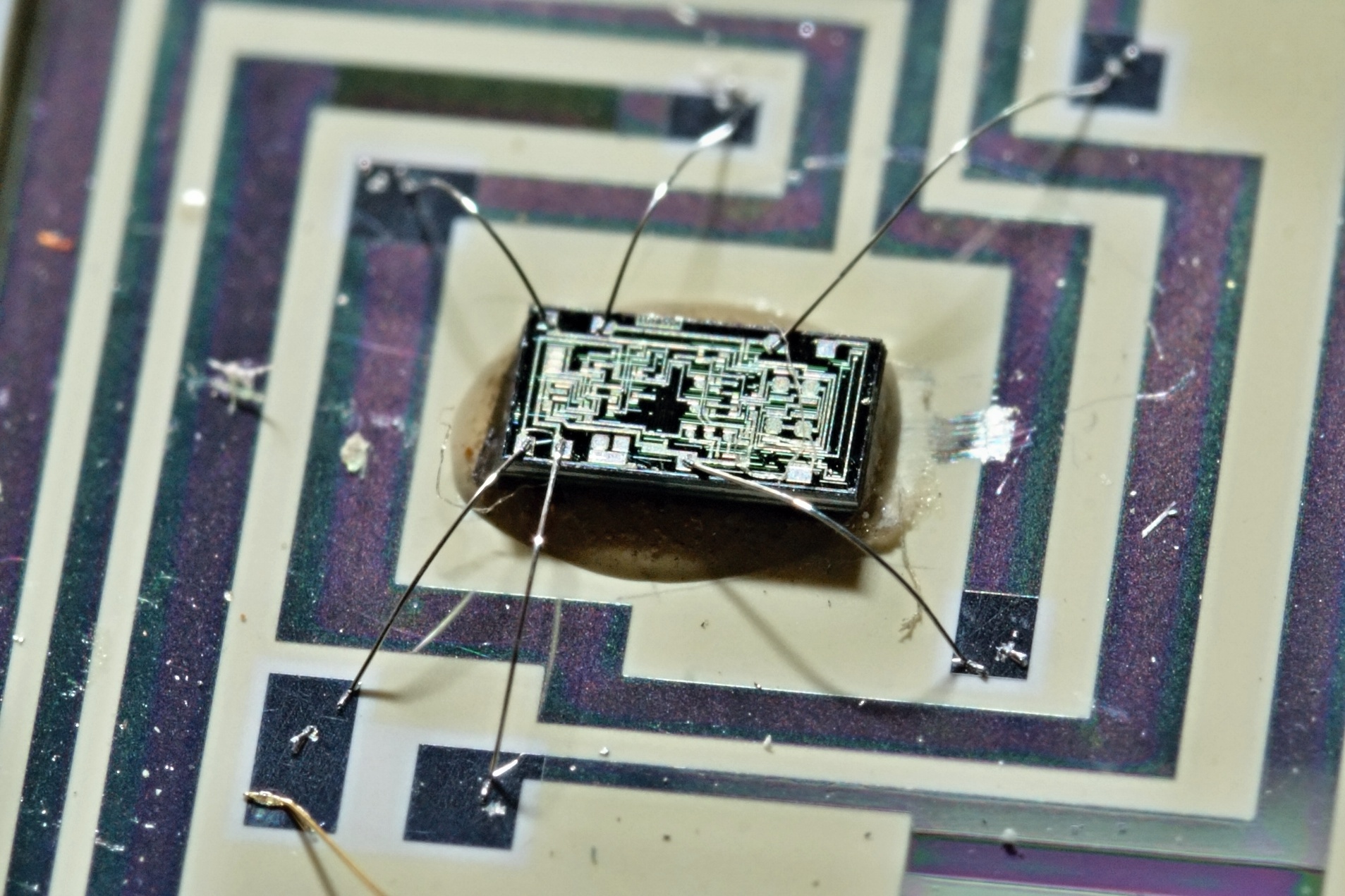

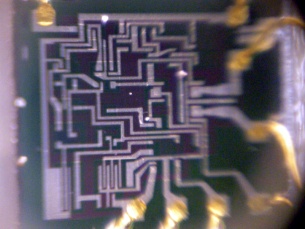

Микросборка построена на пяти одинаковых безымянных кристаллах (для КМП817УД6БС это, предположительно, 153УД2 или 153УД6) :


(фото с форума "Портативное ретрорадио")


(фото с форума "Портативное ретрорадио")

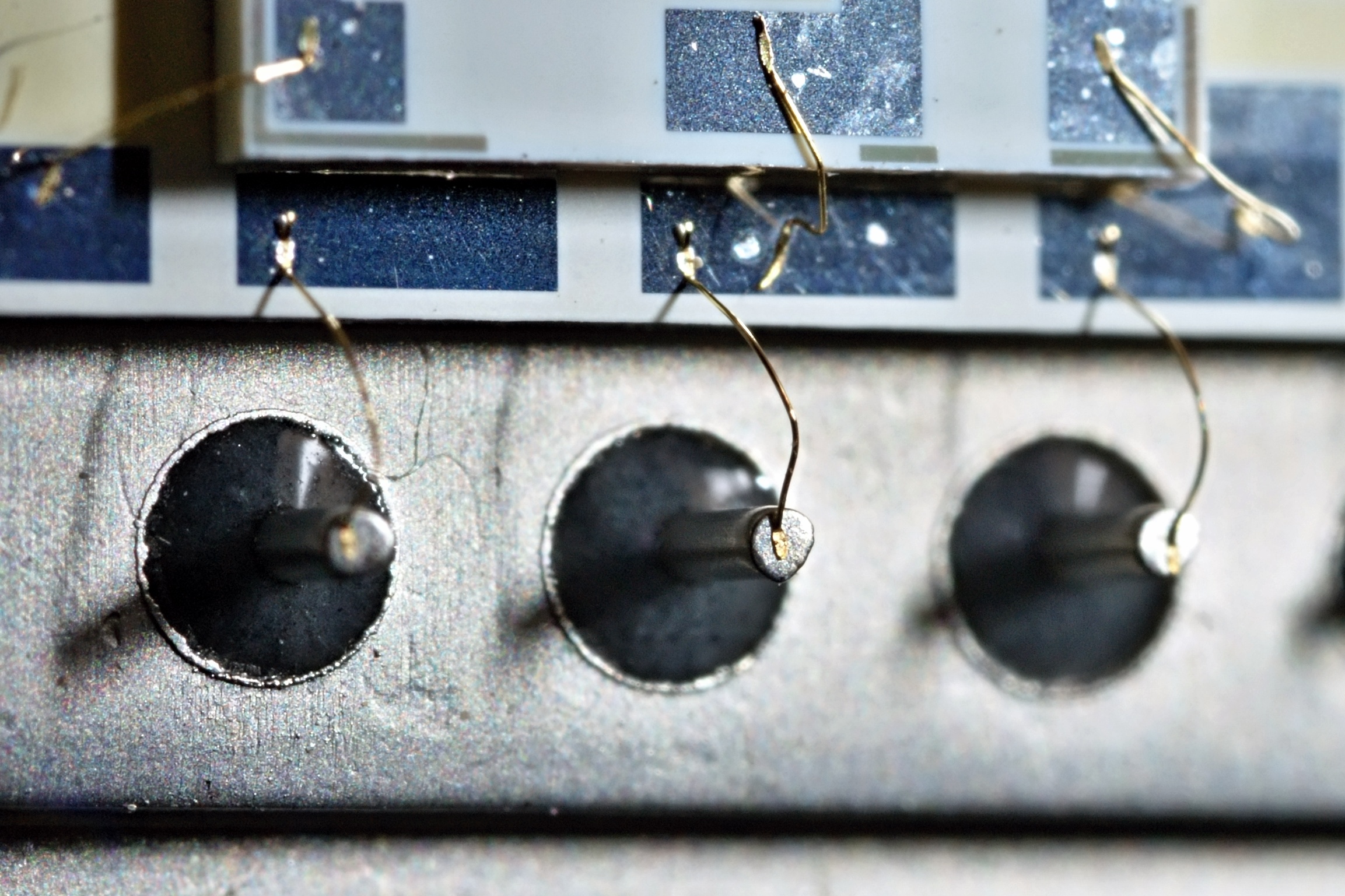

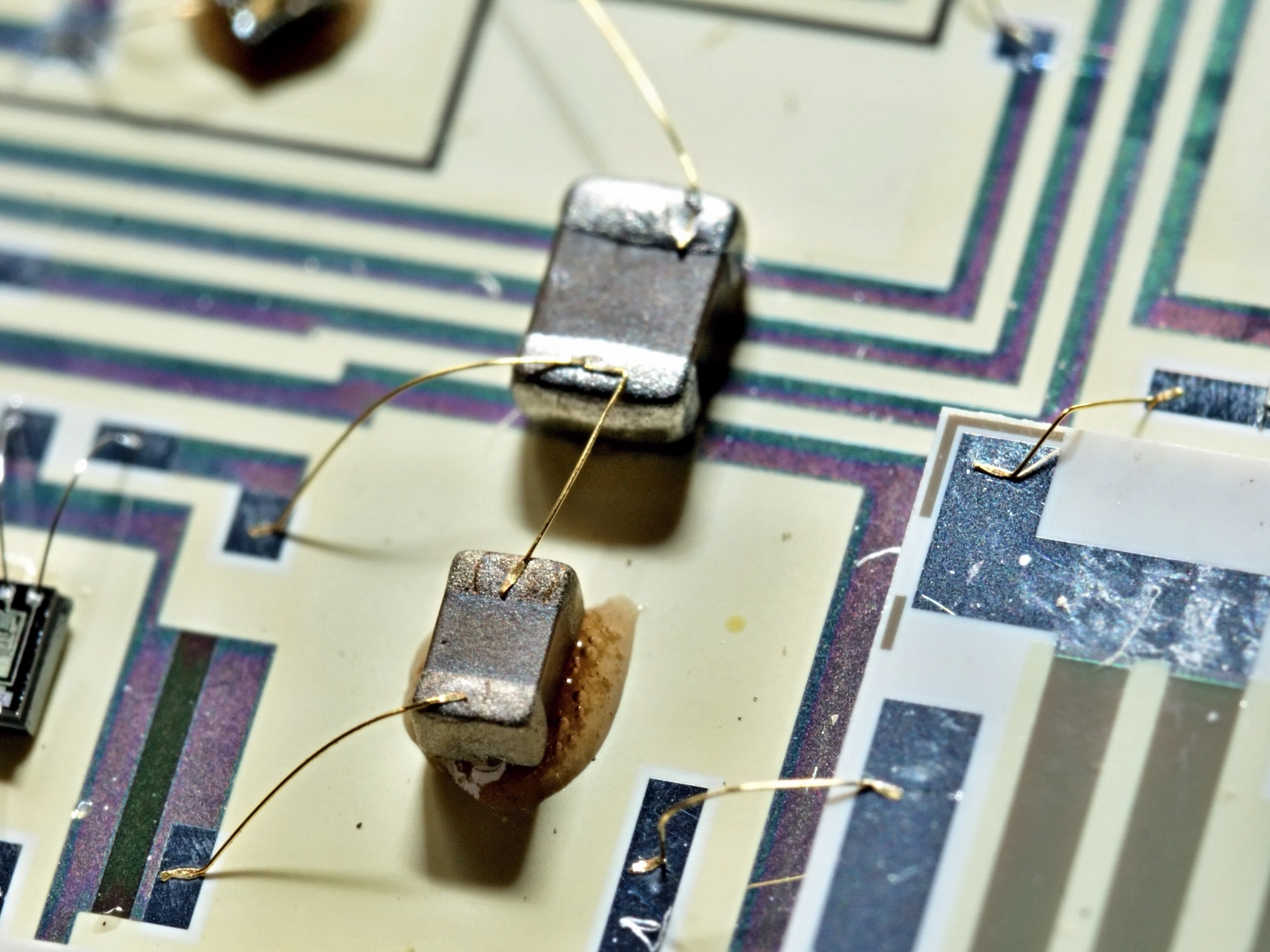

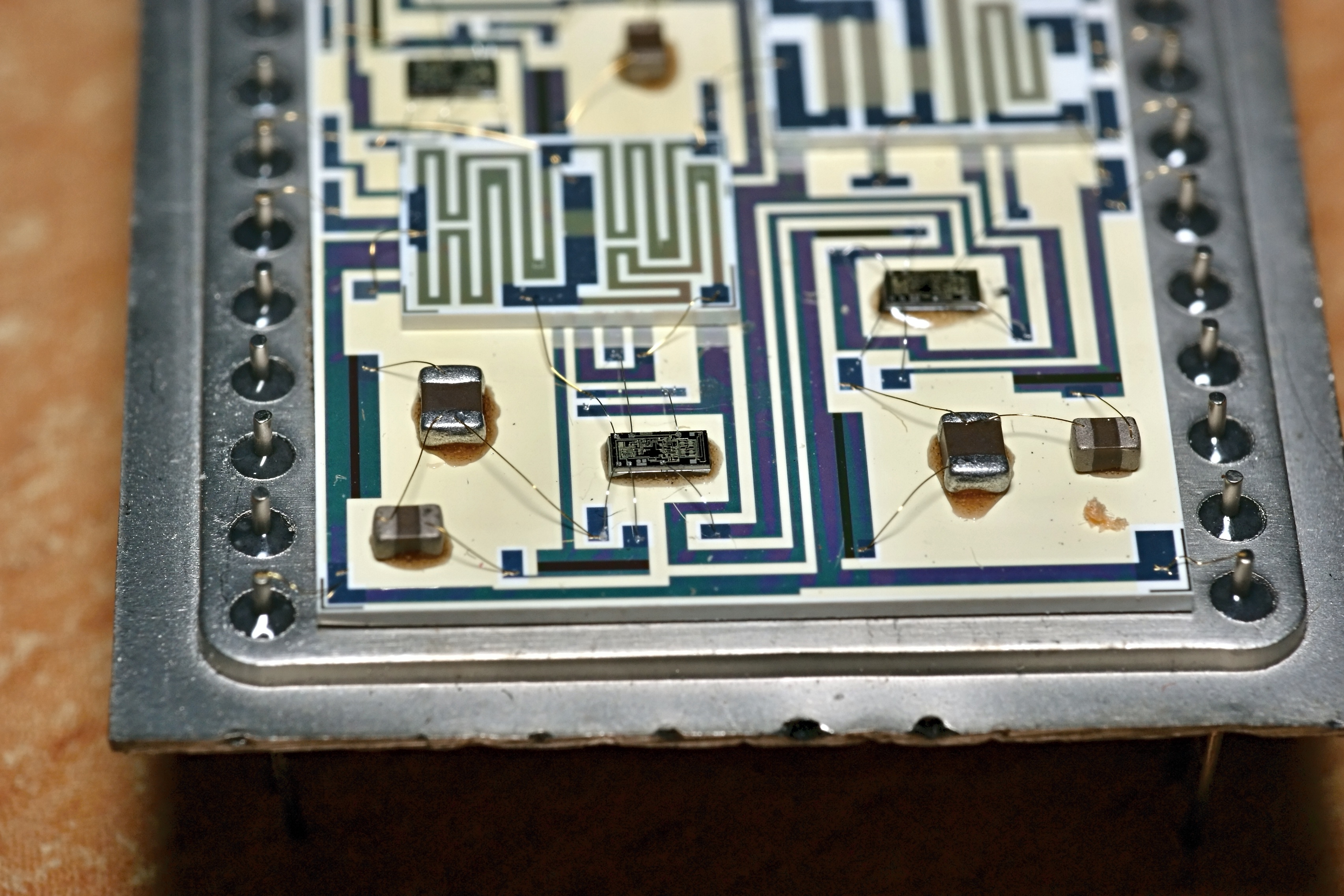

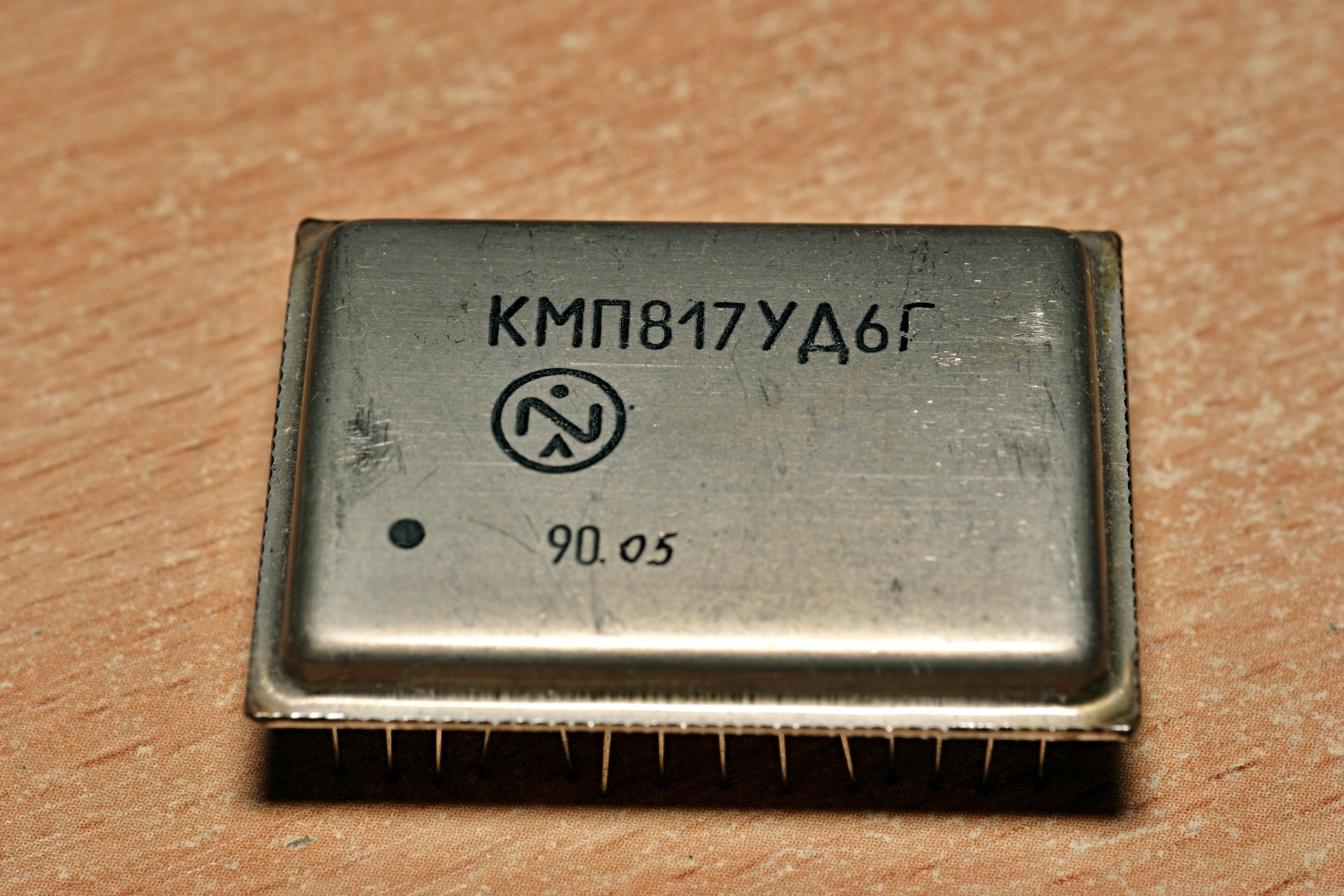

При этом КМП817УД6БС (фото выше) и КМП817УД6Г отличаются кардинально, как кристаллами усилителей, так и общей схемой:

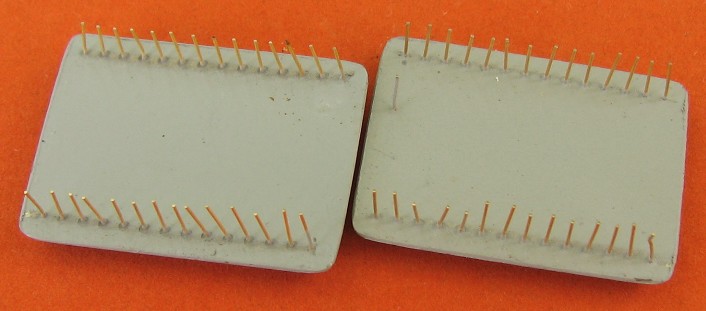

Кстати, еще один момент. Микросхемы, выпущенные одним заводов, в одно и то же время - немного отличаются корпусом, с дополнительным отводом и без. Похоже, использовали то что под руку попадётся :)))

КМП817ХА2А

   А вот советская гибридка, найденная в довольно неожиданном месте - на японском Ретросайте Masahiro Nakahori.

   Производитель - Краснодарский ЗИП.

   Назначение - многофункциональный модуль на основе времяимпульсных множительно-делительных устройств для построения преобразователя среднеквадратического значения напряжения (преобразователь неявного вычисления).

   Имеет предел допускаемой основной погрешности 0,2% в диапазоне частот от 40 Гц до 10 кГц при коэффициенте амплитуды входных сигналов не более 3.

Источники:

1. Микроэлектронные устройства и элементы. Каталог. - Машприборинторг.
2. Микросхемы и микросборки специального назначения. Каталог. Под общей редакцией канд.техн.наук И.Д. Голото и канд.техн.наук Ю.В. Исаева. ЦНИИТЭИприборостроения, Москва, 1980.
3. Автоматические измерения и приборы (аналоговые и цифровые) / П.П. Орнатский. - 5-е изд., перераб. и доп. - К.: Вища шк. Головное изд-во, 1986.
4. Готра 3.Ю., Матвиив В.И., Паскур П.П. Справочник регулировщика радиоэлектронной аппаратуры - 2-е изд., перераб. - Львов, Каменяр, 1987.
6. Приборы и средства автоматизации. Отраслевой каталог 3.3 Информационно-измерительные и вычислительные системы и установки для измерения электрических и магнитных величин. Москва, Всесоюзный Научно-Исследовательский Институт Информации и Экономики (ИНФОРМПРИБОР), 1990.
