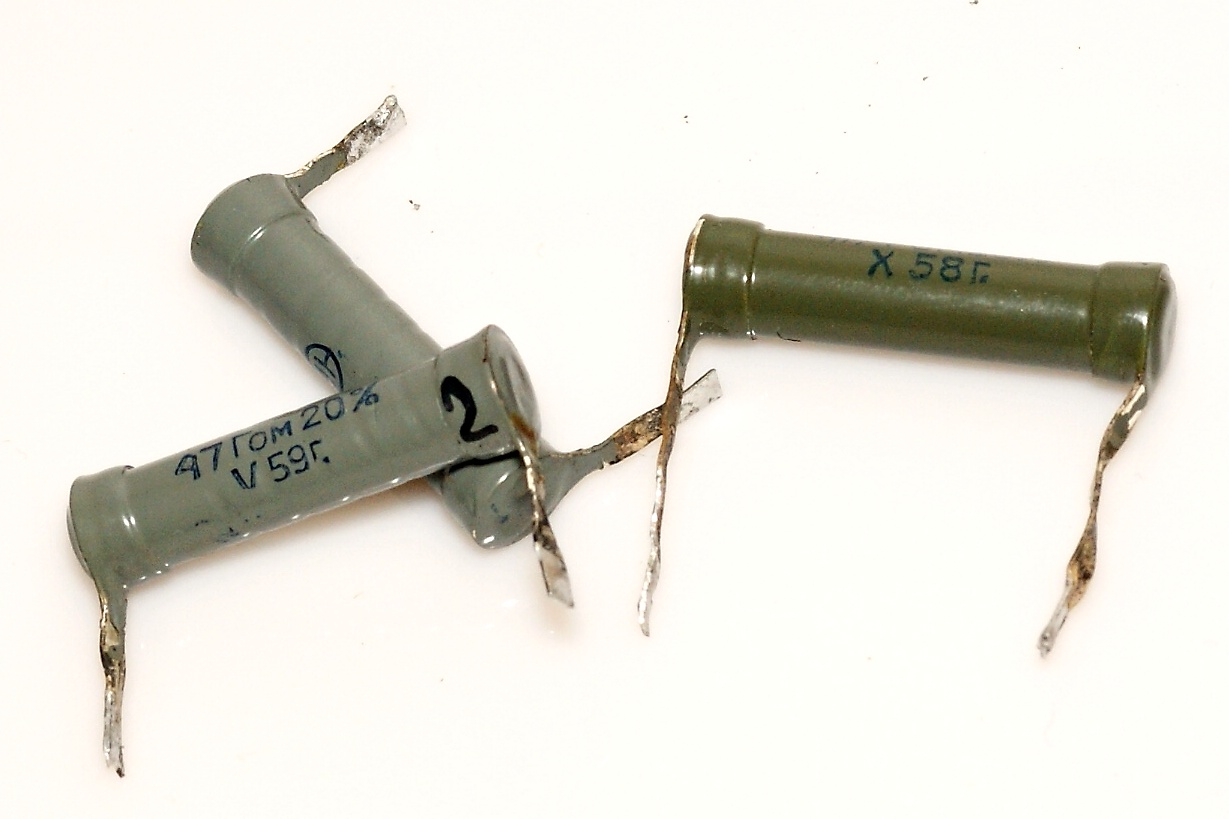

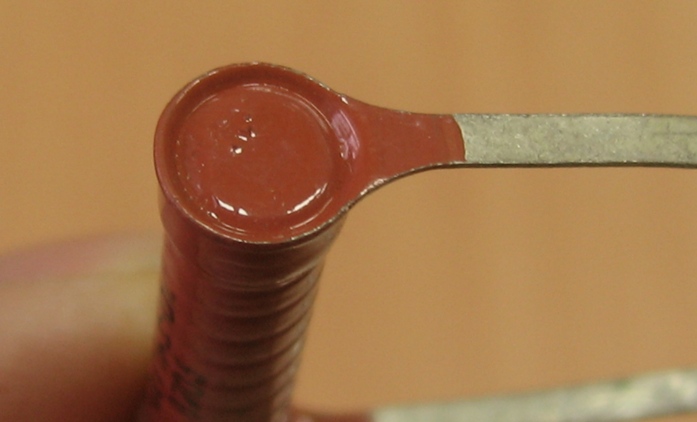

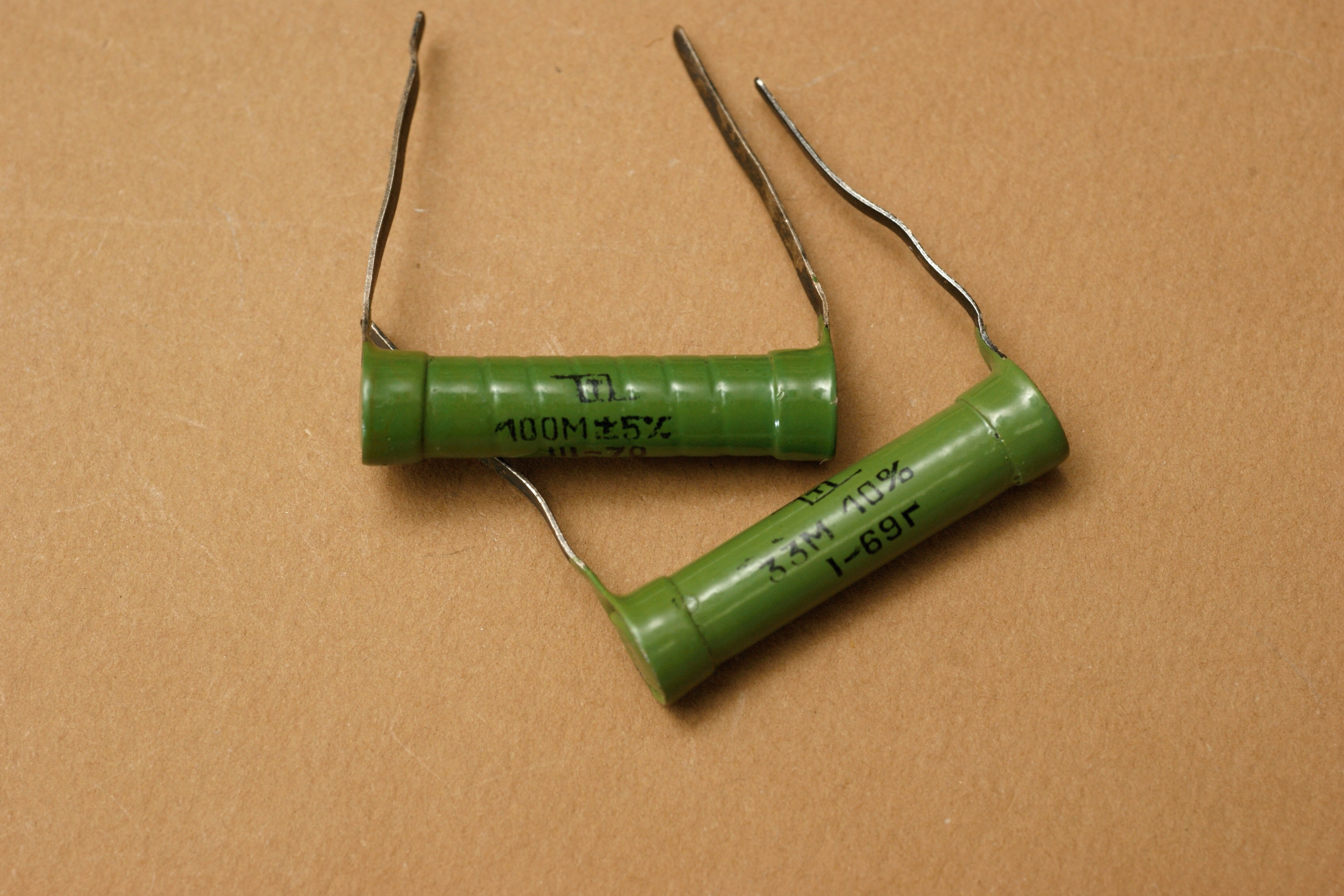

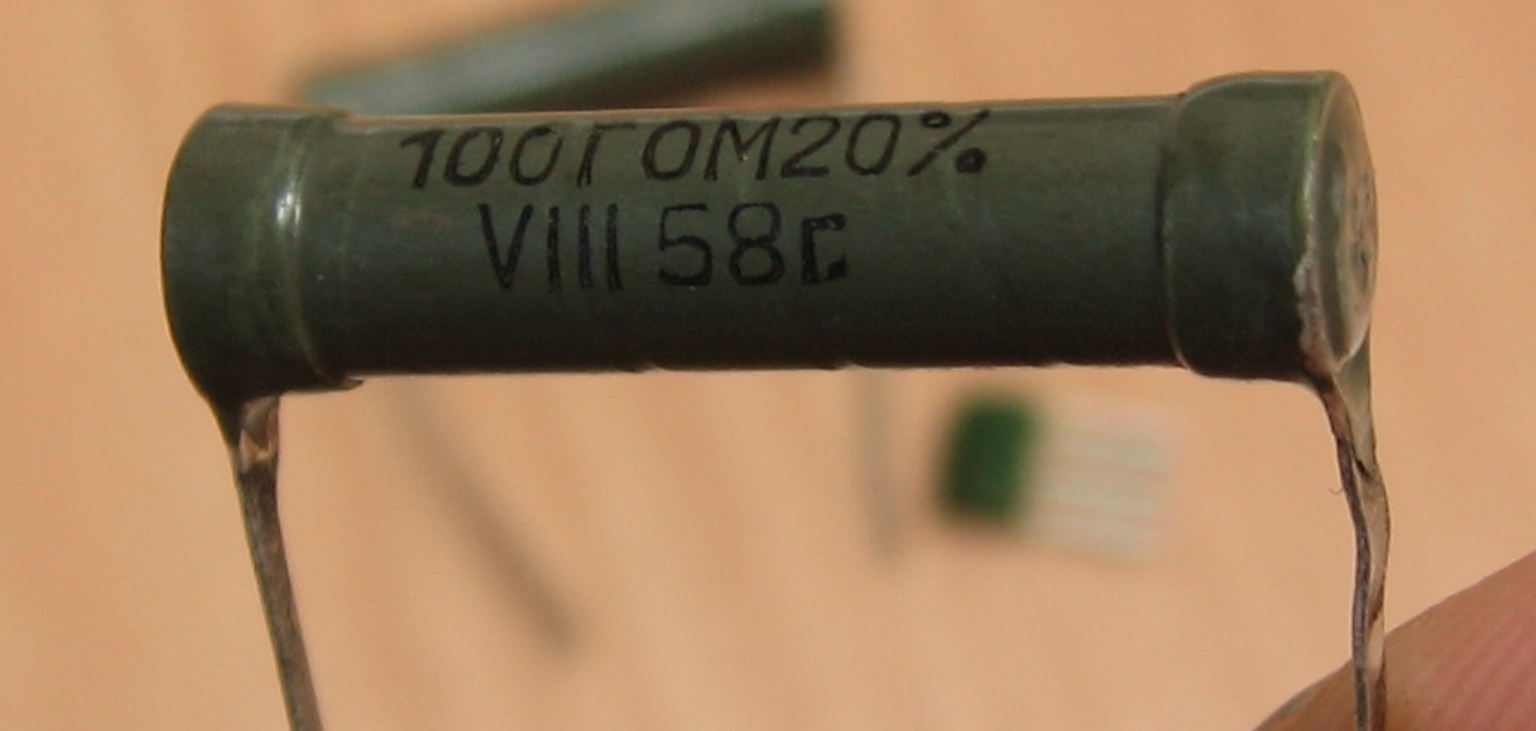

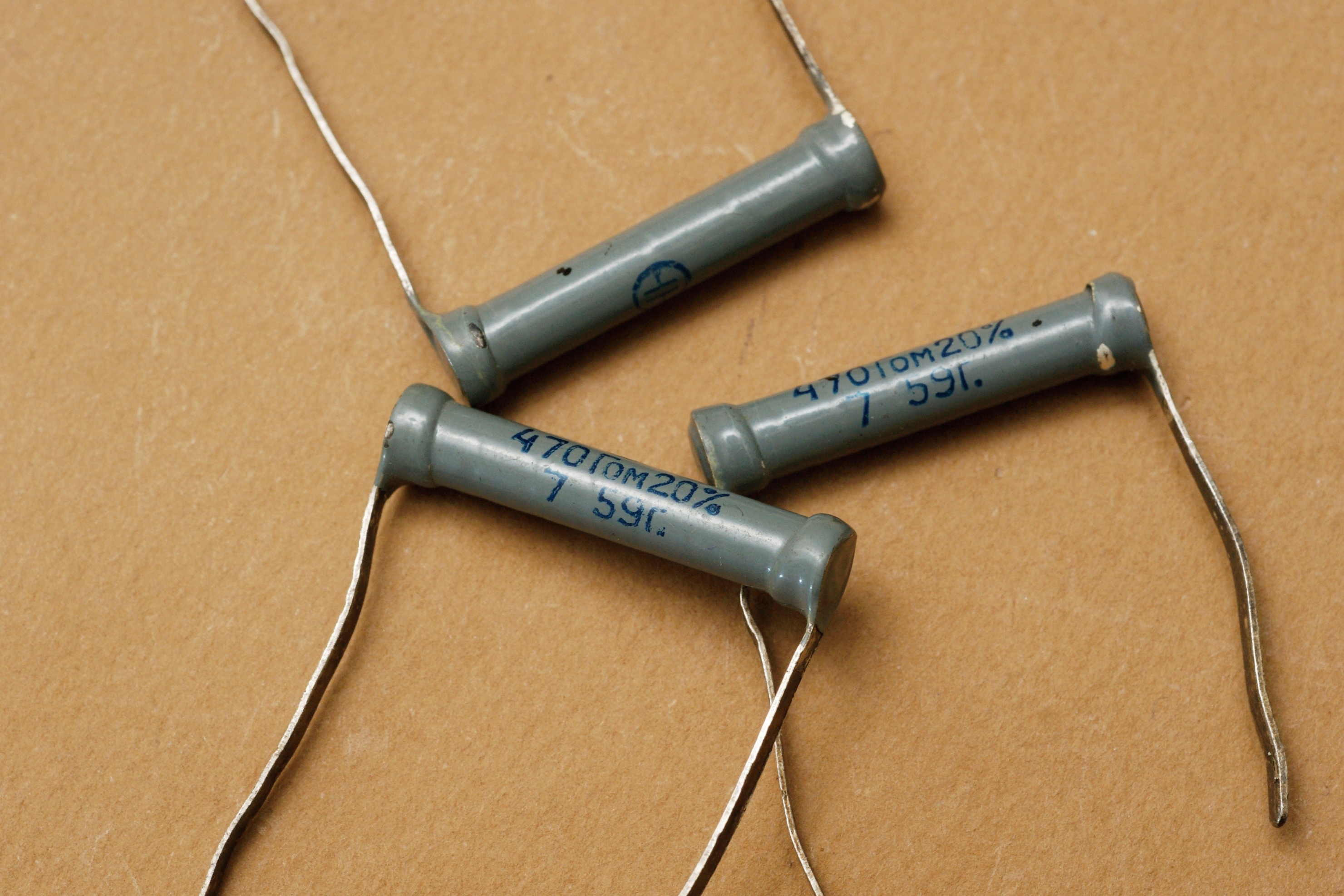

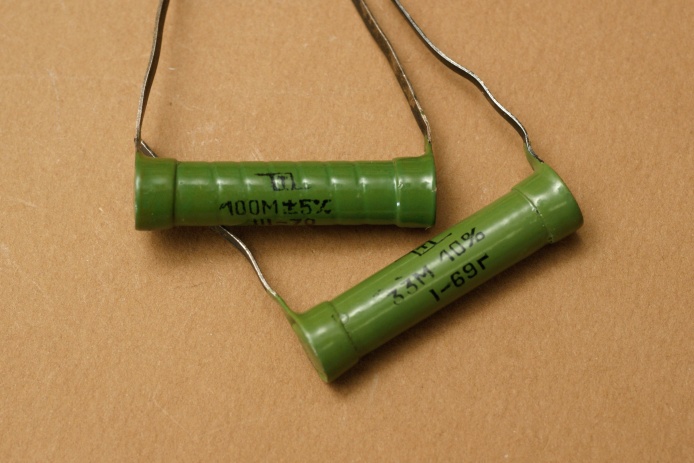

КЛМ

(К)омпозиционные (Л)акированные (М)егомные.

Представляют собой керамические стержни с нанесенными на них проводящими пленками. Справочные листы из отраслевого справочника на них, версии 1969 и 1977 года. Были разработаны в конце 40-х годов под руководством Б. С. Гальперина, в стенах ленинградского НИИ-34 (ГосНИИ резисторов и конденсаторов, позднее ставший НИИ "Гириконд").

На опытном заводе НИИ-34 они первоначально и выпускались, затем их передали на харьковский завод "Радиодеталь" (в дальнейшем "Элитан"), а затем и на ташкентский завод "Миконд".

Электрические параметры

Диапазон выпускаемых номиналов - 10 МОм ... 1000 ГОм (наравне с КВМ это самые высокоомные из советских резисторов)
Максимально допустимое напряжение - 300 В
Рабочая температура -60...+100°С (резисторы с номиналами свыше 10 ГОм - до +70°С
Температурный коэффициент сопротивления
  резисторы номиналом до 10 ГОм +2000х10-6
  свыше 10 ГОм +2500х10-6
Минимальная наработка 15000 ч

Первоначально выпускались одного типоразмера, но в начале 60-х их разделили на две группы - резисторы номиналами до 150 ГОм продолжили выпускаться в прежнем размере (КЛМ-1, они же позднее КЛМа, мощностью 0,01 Вт); резисторы с бОльшими номиналами получили чуть увеличенный корпус (КЛМ-2 или КЛМб).

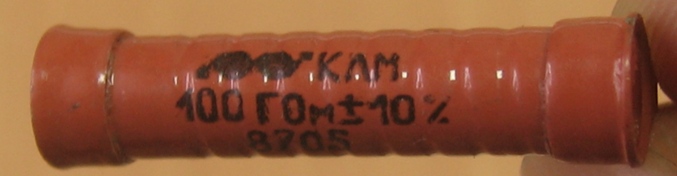

(экспонат предоставлен фирмой ЗАО "Электронные системы контроля", г. Пермь.)

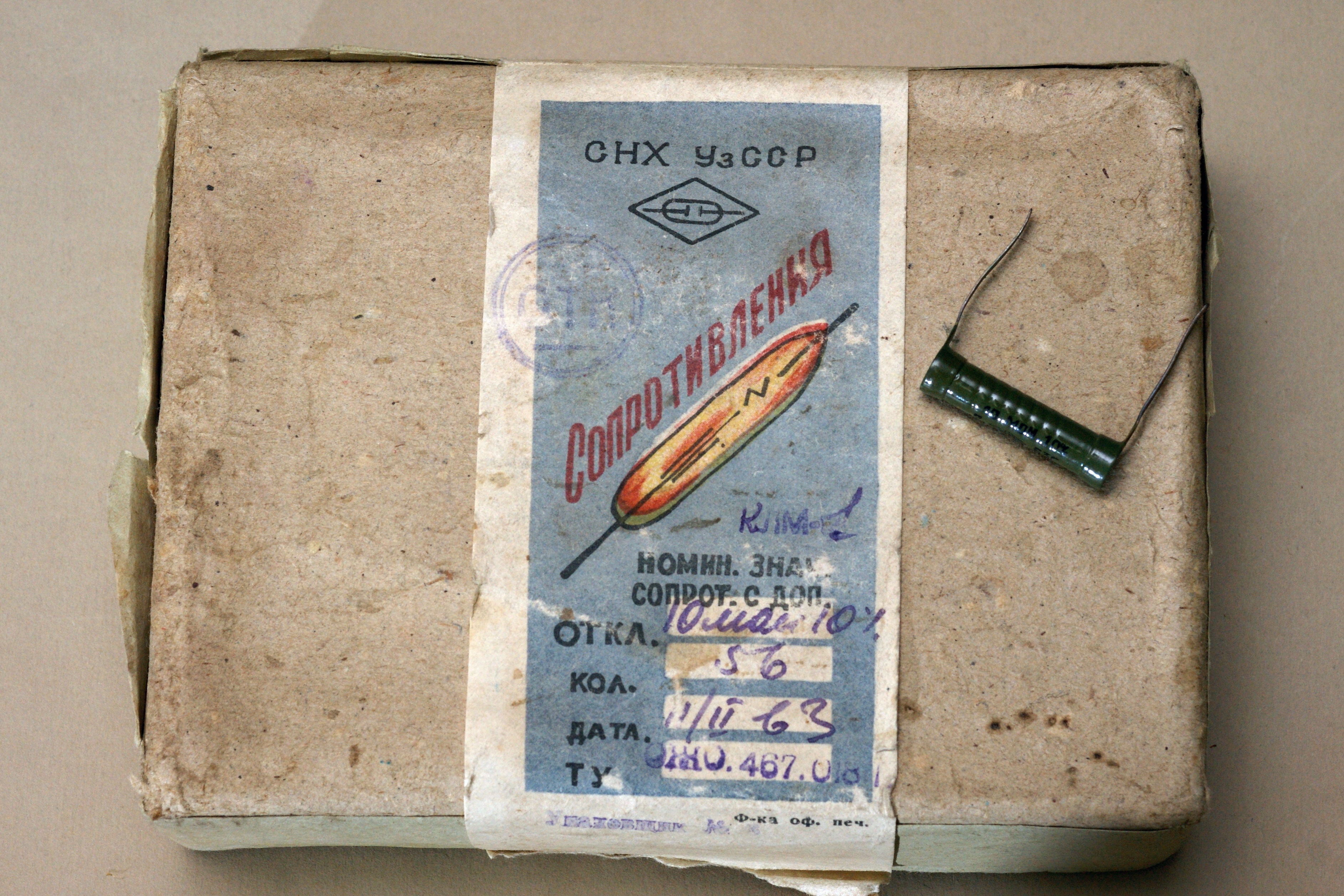

(фото с аукциона AVITO.RU)

Источники:

1. Терещук Р.М., Домбругов Р.М., Босый Н.Д. Справочник радиолюбителя. Под общ. ред. В.В. Огиевского. - Киев.: Государственное издательство технической литературы УССР, 1957
2. Справочник радиолюбителя. Издание третье. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1963 (Массовая радиобиблиотека, вып. 394)
3. Ломанович В.А. Справочник по радиодеталям (Сопротивления и конденсаторы). - М., изд-во ДОСААФ, 1965
4. Панфилов Н.Д. Усилители киноустановок. Издательство "Искусство", Москва, 1968.
5. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970
6. Алексеев Н.Г., Прохоров В.А., Чмутов К.В. Современные электронные приборы и схемы в физико-химическом исследовании, изд. 2-е, переработанное и дополненное. Изд. "Химия", 1971.
7. Мартюшов К.И., Зайцев Ю.В. Технология производства резисторов. Учебн. пособие для специальности "Полупроводники и диэлектрики", М., "Высш. школа", 1972
8. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975
9. Радиодетали, радиокомпоненты и их расчет. Под ред. А.В. Коваля. М., "Сов. радио", 1977
10. Справочник по элементам радиоэлектронных устройств. Под ред. В.Н. Дулина, М.С. Жука. М., "Энергия", 1977
11. Сопротивления. Справочник. Том 1. ВНИИ "Электронстандарт", 1977.
12. Житников В.С., Куркин В.И. Оборудование для производства резисторов. - М.: Энергия, 1979.
13. Резисторы: (справочник) / Ю.Н. Андреев, А.И. Антонян, Д.М. Иванов и др.; Под ред. И.И. Четверткова. - М.: Энергоиздат, 1981.
14. Горобец А.И. и др. Справочник по конструированию радиоэлектронной аппаратуры (печатные узлы) / А.И. Горобец, А.И. Степаненко, В.М. Коронкевич. - К.: Технiка, 1985
15. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под общ ред. И. И. Четверткова и В. М. Терехова. - М.: Радио и связь, 1987.
16. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под ред. И. И. Четверткова и В. М. Терехова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1991
17. Аксенов А. И., Нефедов А. В. Элементы схем бытовой радиоаппаратуры. Конденсаторы. Резисторы: Справочник.— М.: Радио и связь, 1995 — (Массовая радиобиблиотека; Вып. 1203).
