М85, М85-1, М85А, М85-1А

Целое семейство микросхем управления индикаторами.

   М85 - двухканальная схема управления люминесцентным индикатором уровня ИЛТ5-30М, отображающим сигналы среднего уровня; прототип К161ПП2.
   М85А - то же, но для ИЛТ6-30М, отображающего сигналы среднего и пикового уровня (К1534ПП2).

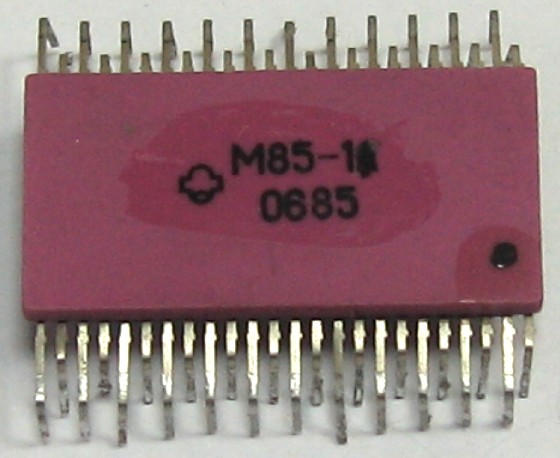

   М85-1 - то же, что и М85, только в другом корпусе, (прототип КР1534ПП1).

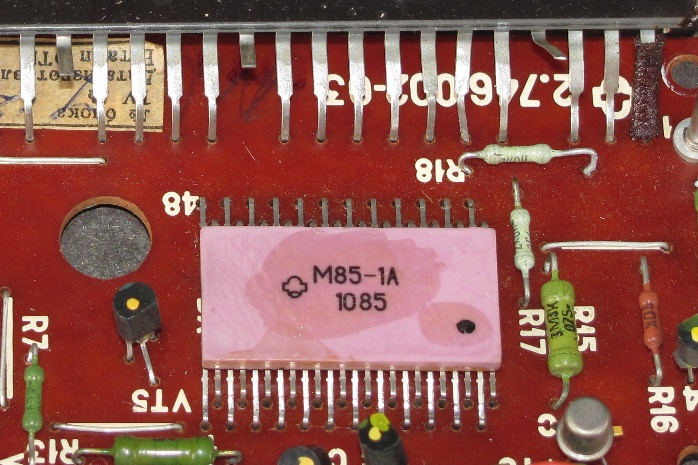

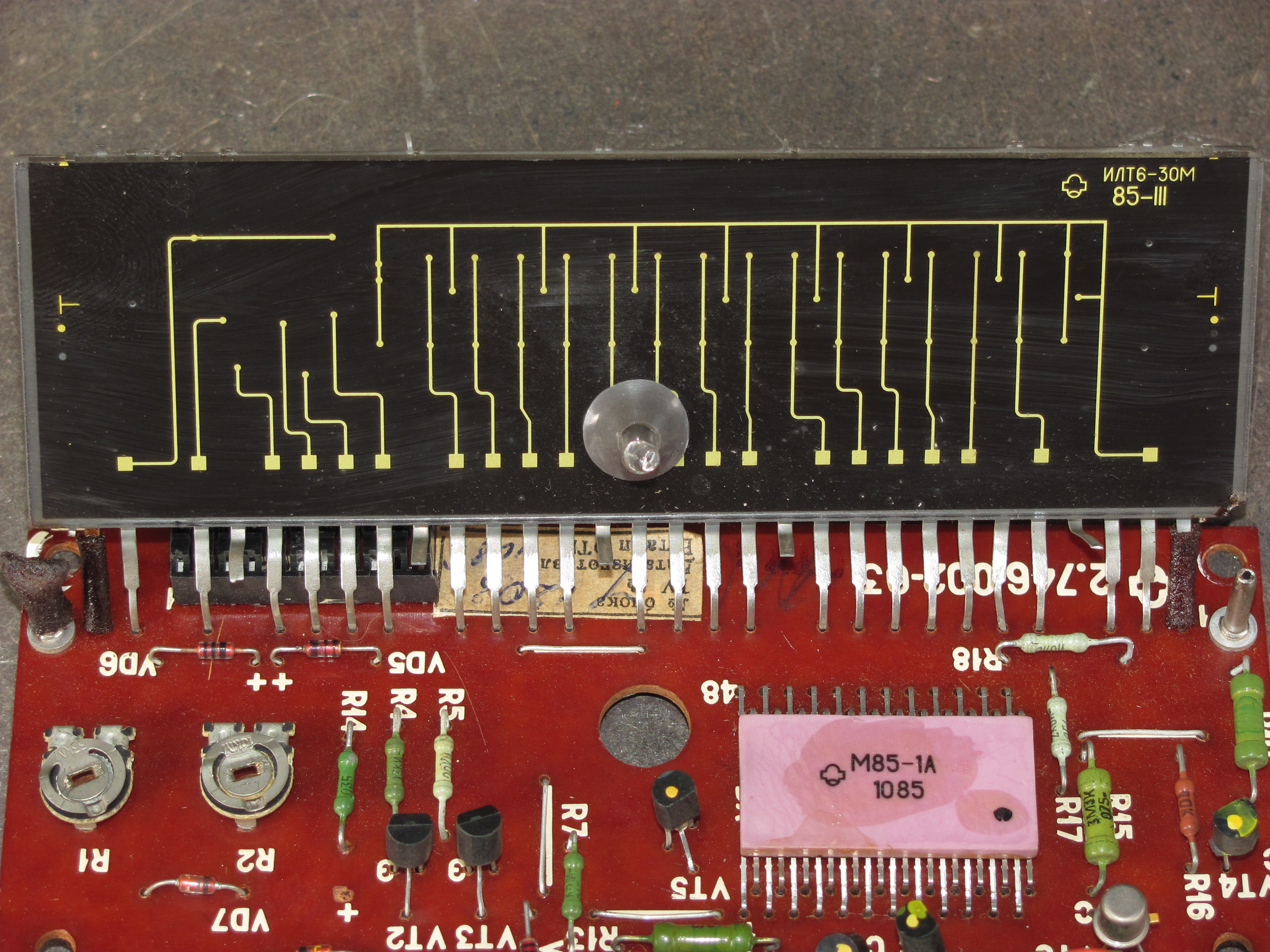

   М85-1А - то же, что и М85А, но в другом корпусе (КР1534ПП2).

Производитель - "Рефлектор", г.Саратов (по данным интернета - завод обанкрочен в 2006 году).

Как можно понять, варианты с буквой А и без отличаются наличием либо отсутствием схемы отображения пикового уровня (видимо, просто отбраковка, кристаллы с "дохлой" пиковой частью пускали в продажу как отдельный тип); с "-1" и без - в различных корпусах. Такой разнобой отчасти иллюстрирует уровень организации производства на "Рефлекторе"...

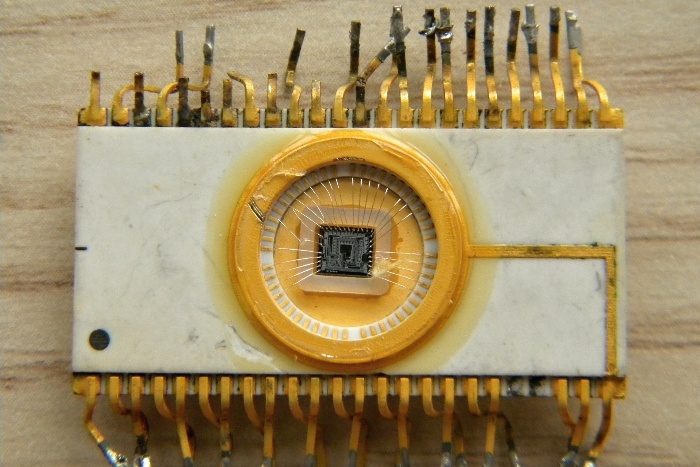

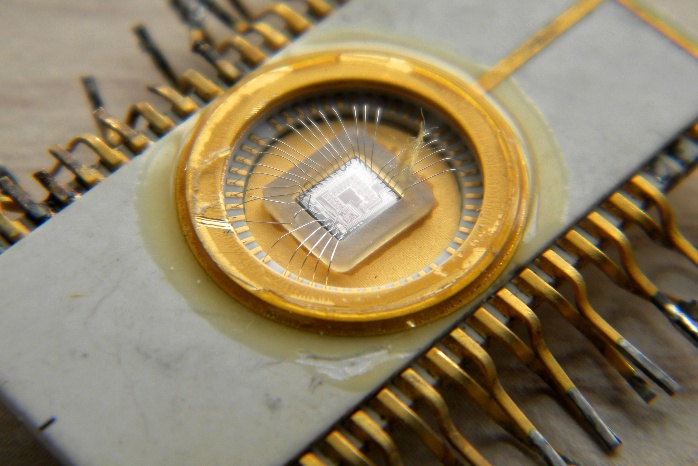

Интересно, что кристалл внутри лежит в некоей "кроватке" :

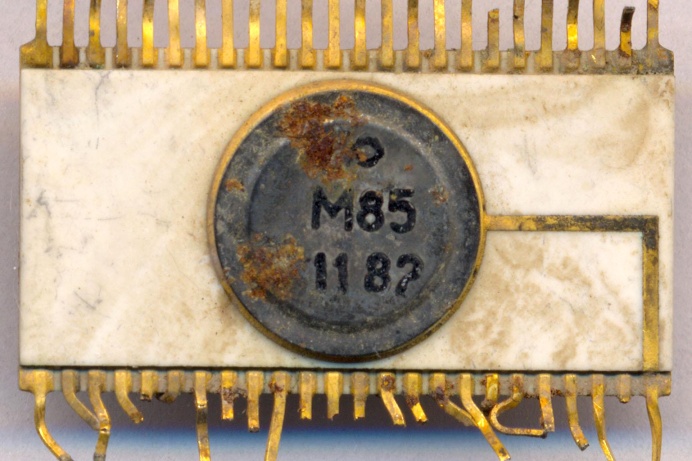

(фото с форума "Портативное ретрорадио")


(фото с форума "Портативное ретрорадио")

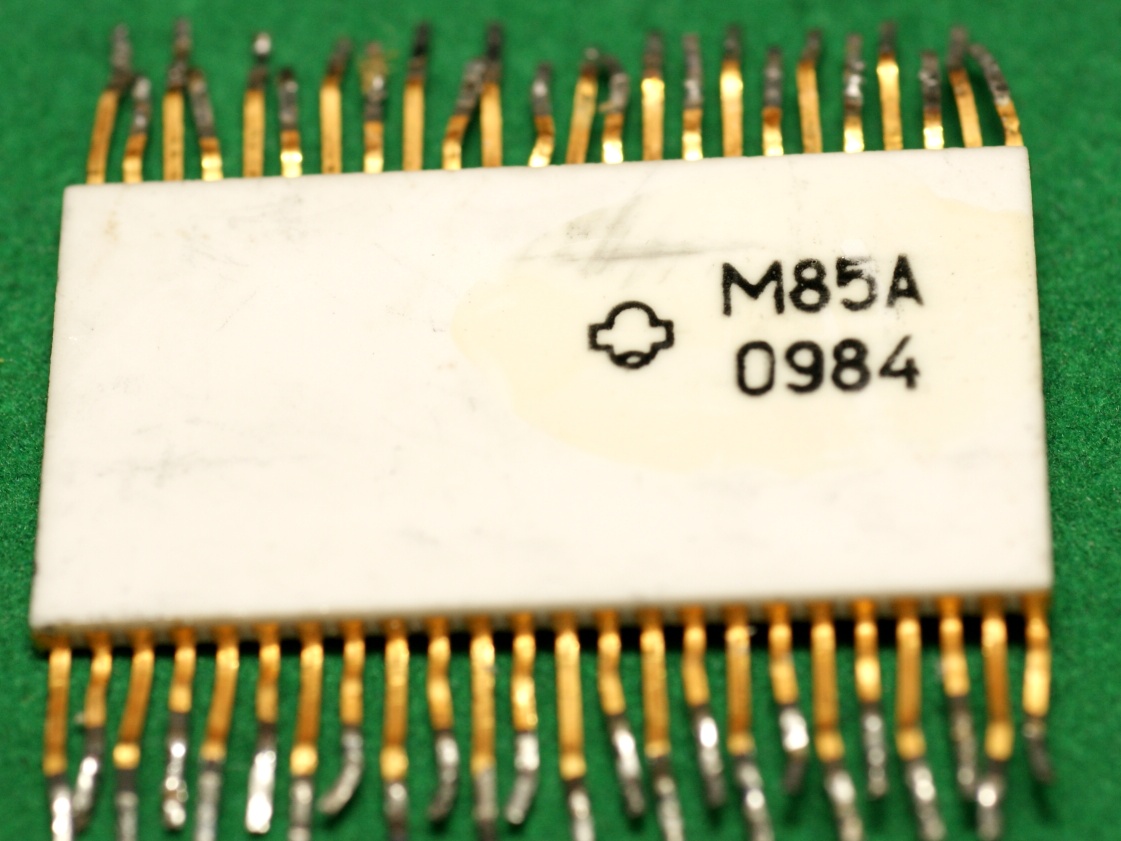

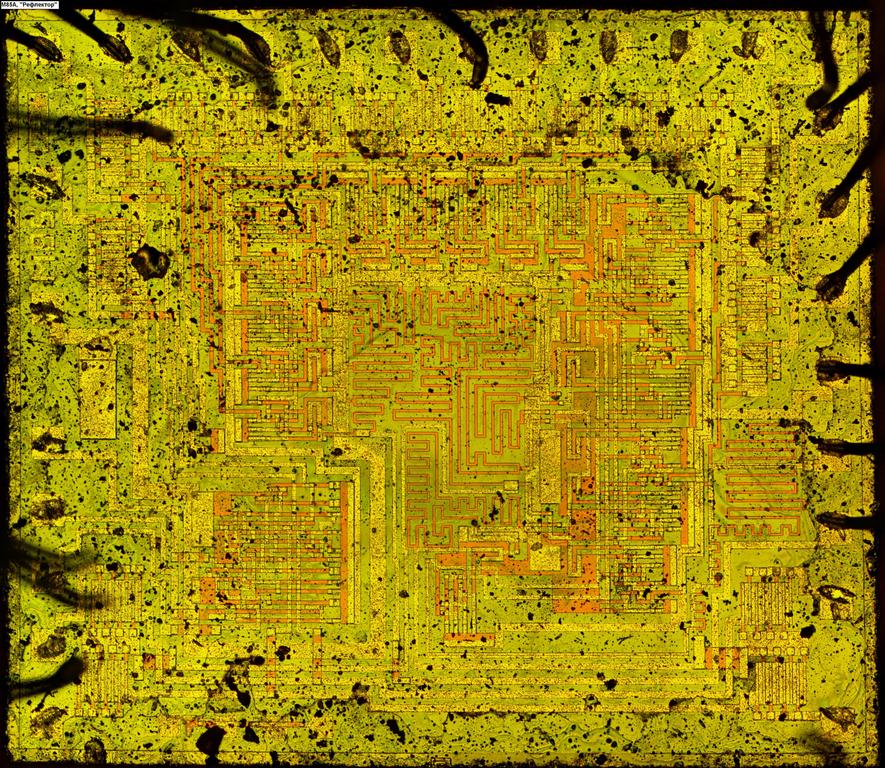

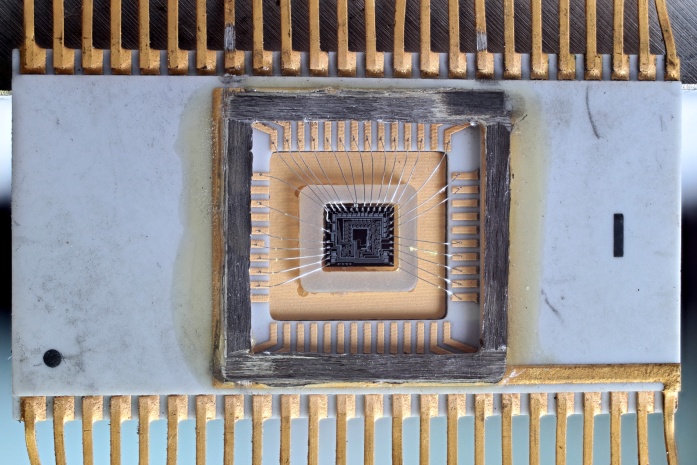

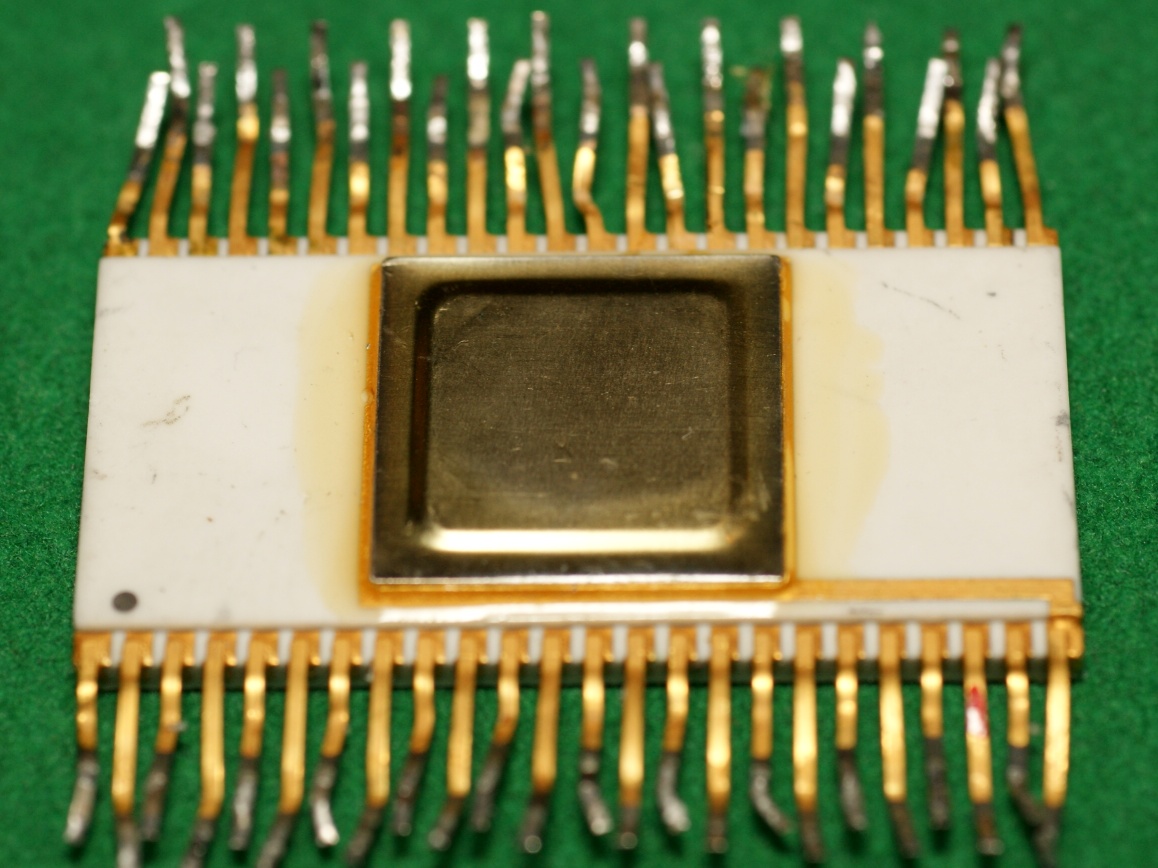

М85А :


(фото с форума "Портативное ретрорадио")

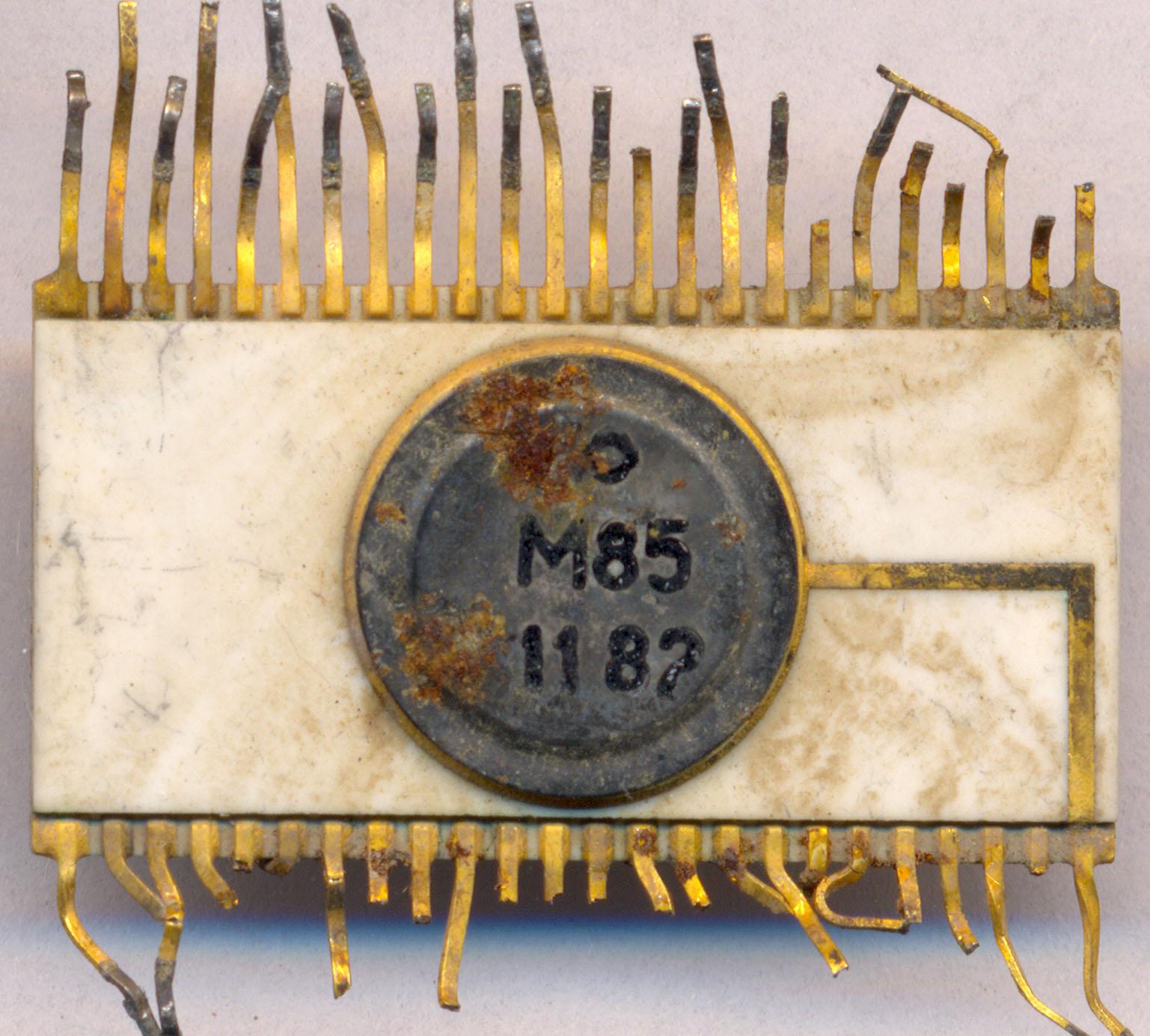

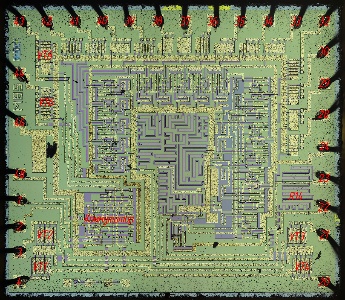

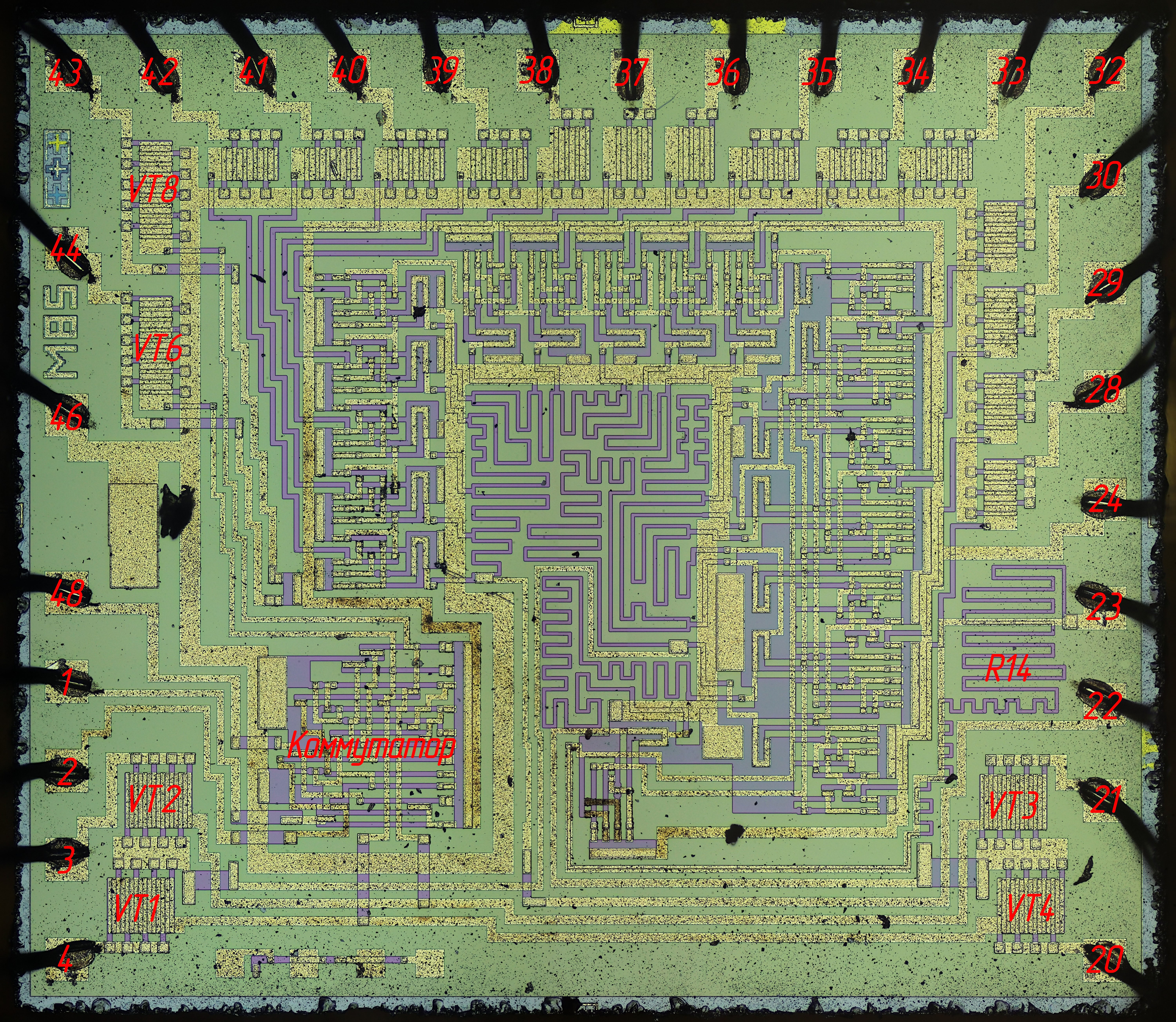

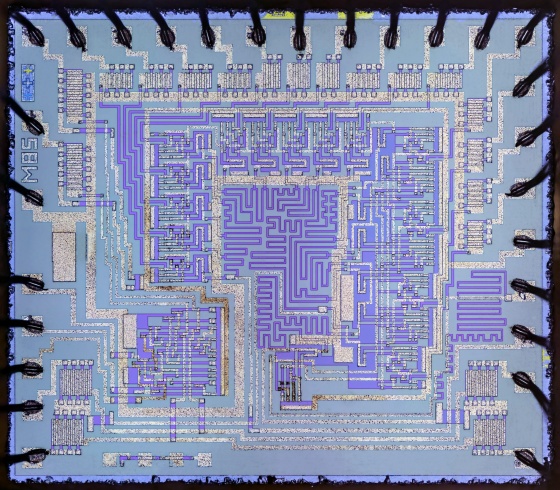

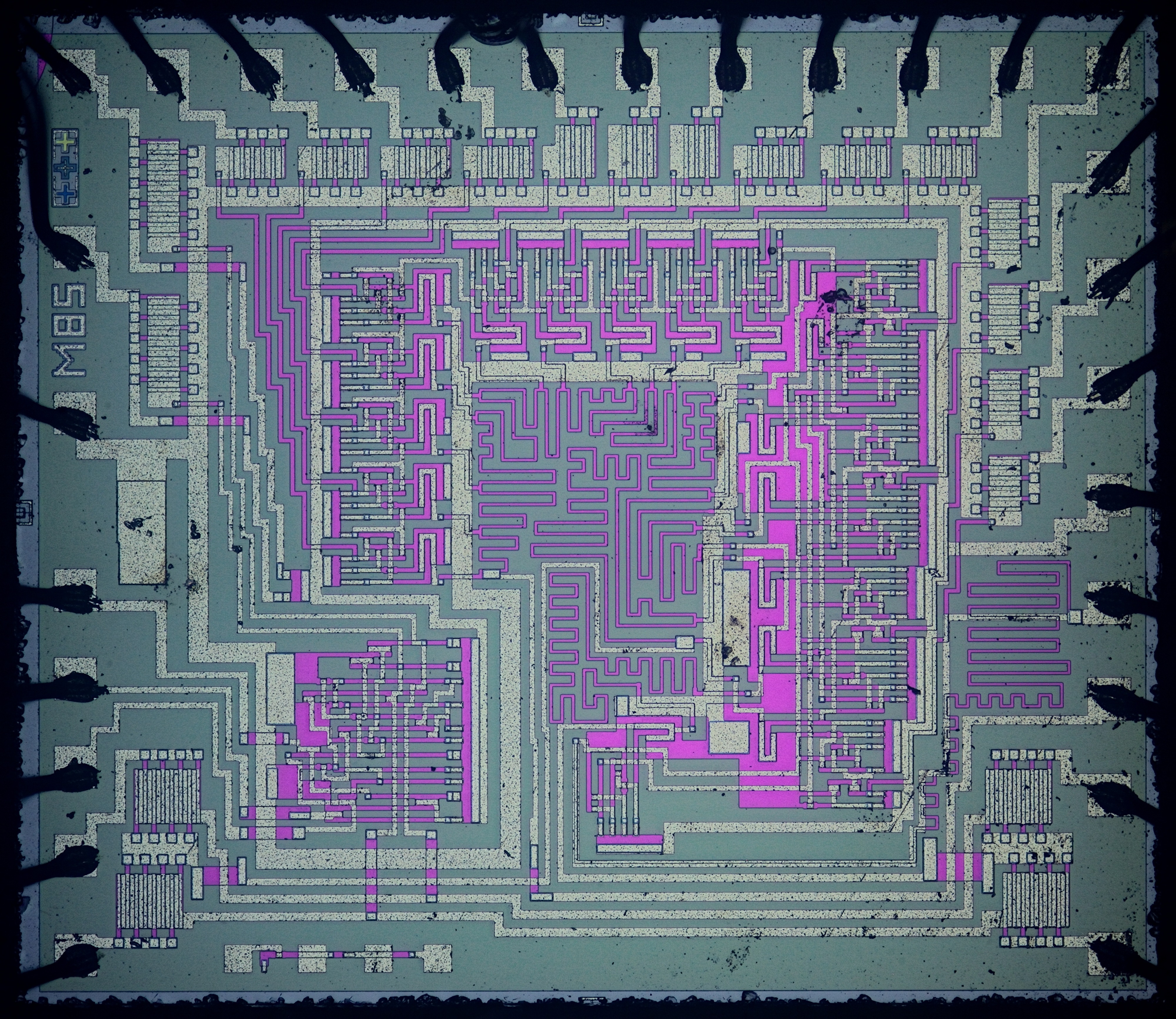

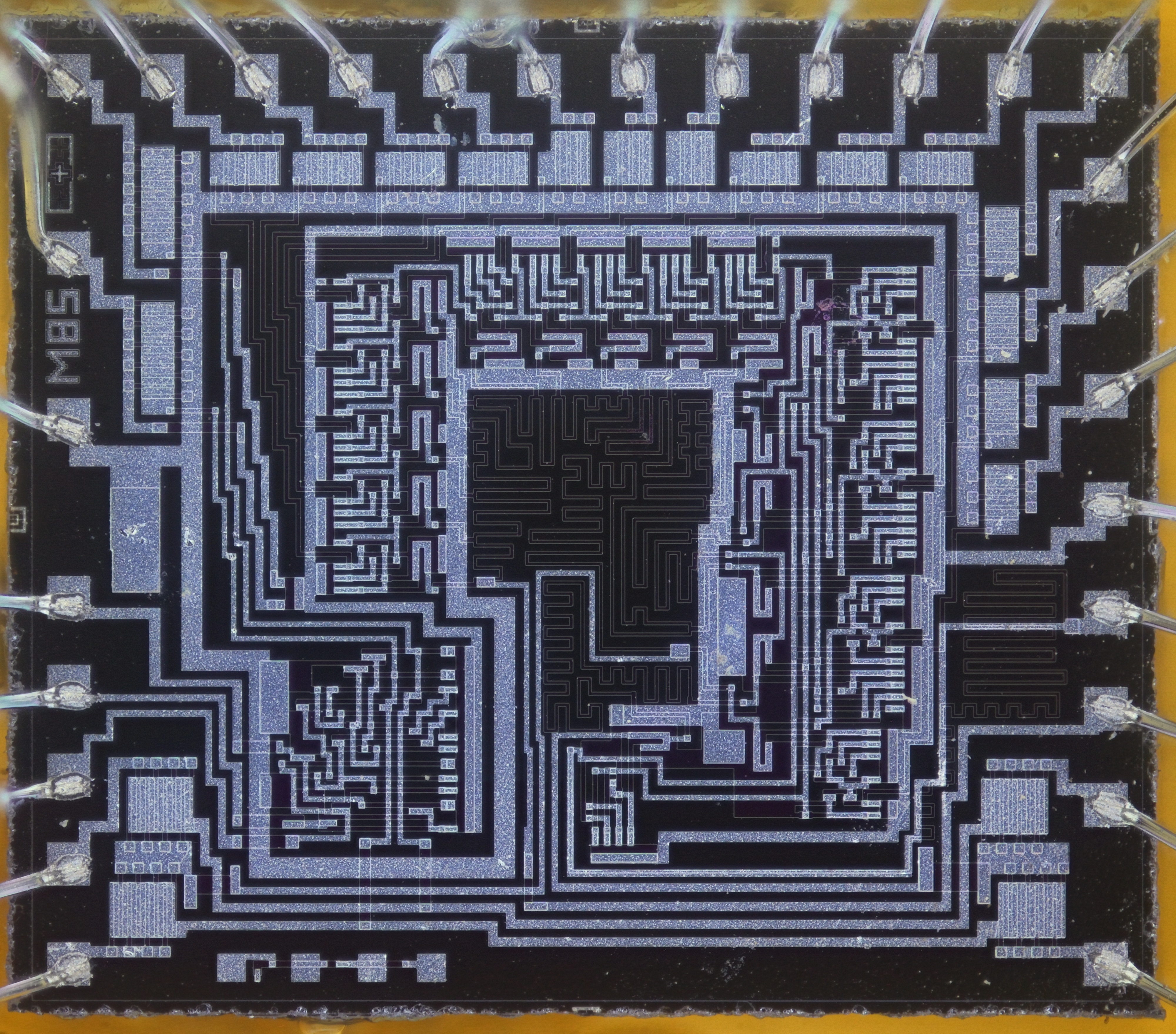

М85 :

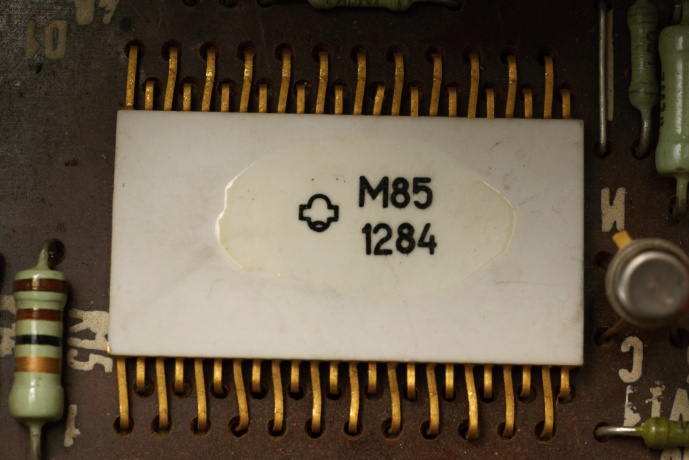

(фото с форума Радиокартинки)

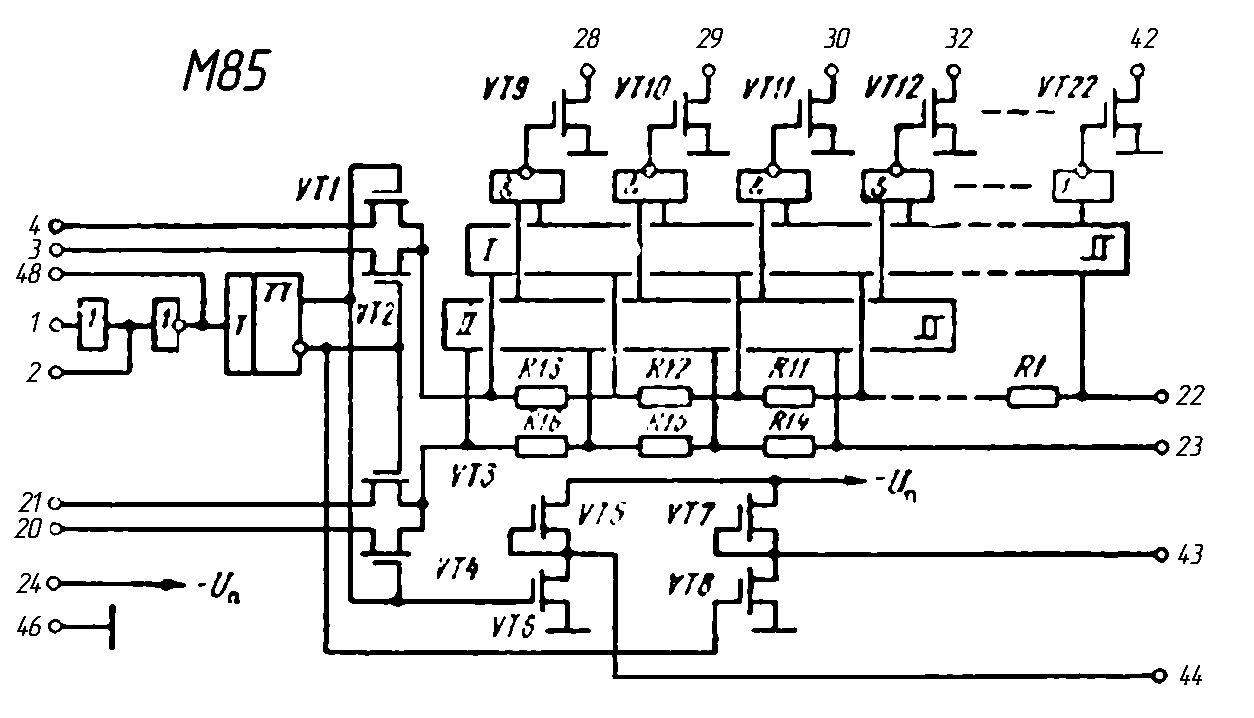

(по материалам форума "Портативное ретрорадио")


* П408 - по всей вероятности, предсерийное наименование индикатора ИЛТ5-30М


(фото freeze)

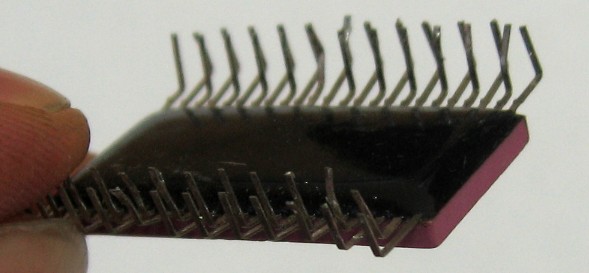

(фото с Форума радиодеталей)


(фото с форума "Портативное ретрорадио")


(фото с форума "Портативное ретрорадио")

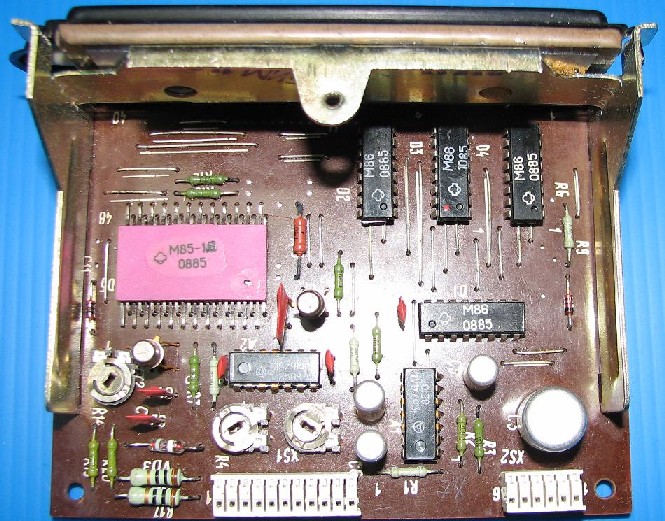

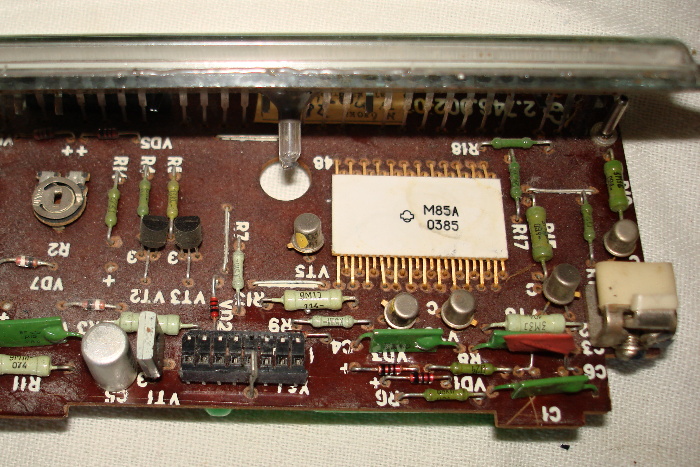

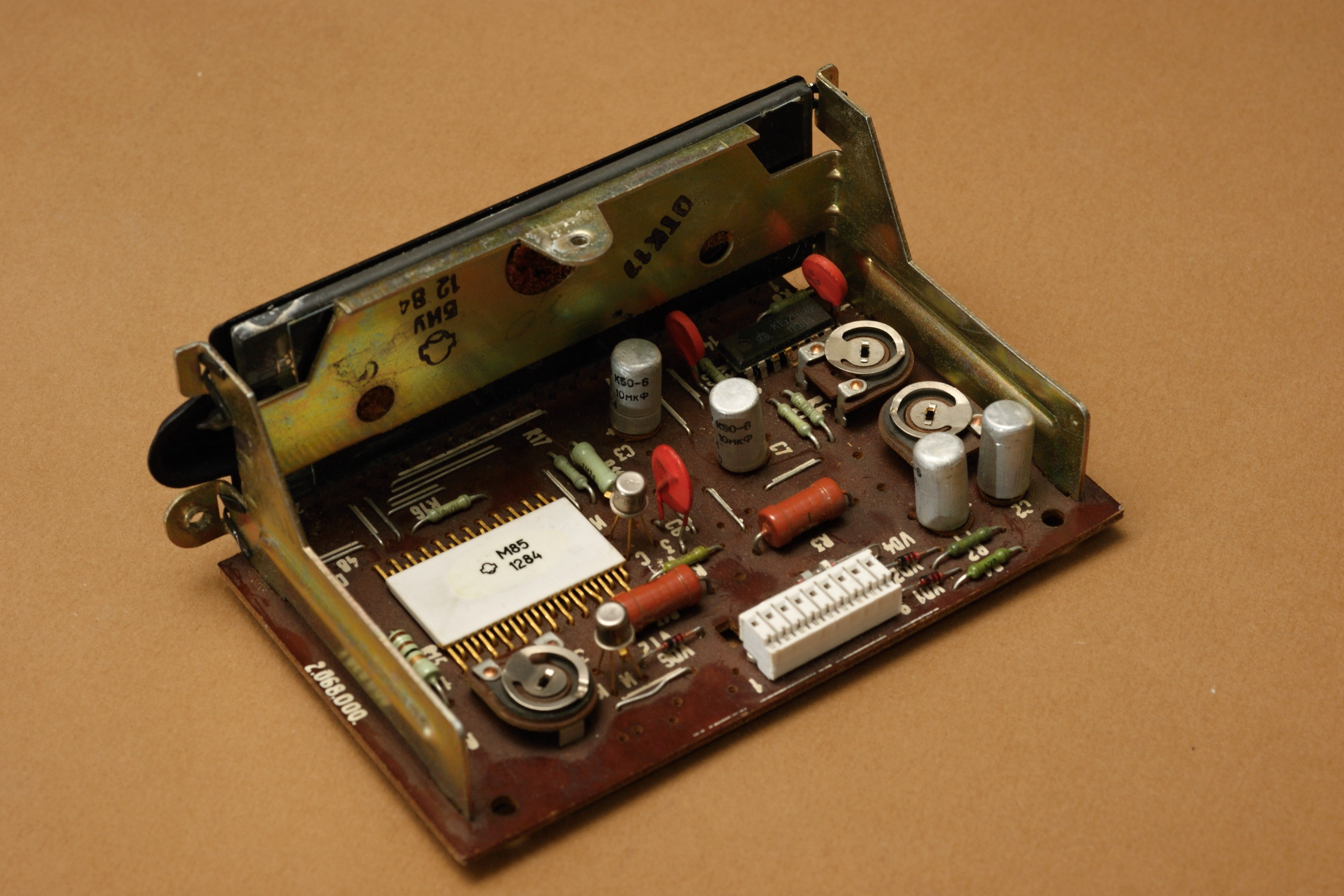

Фото блока индикации от магнитофона "Радиотехника М-201 стерео", где она использовалась совместно с М86:

(фото Сергея - С-Петербург)
