МГП

   (М)еталлопленочные (Г)ерметизированные (П)рецизионные. Были разработаны для использования в измерительной аппаратуре. Как всякие прецизионные резисторы, отличаются малым коэффициентом напряжения, ТКС, а также высокой стабильностью параметров.

   Справочные листы 1970го и 1983го годов на них из отраслевого справочника. Электрические параметры остались прежними, но увеличились срок хранения и минимальная наработка.

   Разработаны они были питерским ГосНИИ резисторов и конденсаторов (позднее ставшим НИИ "Гириконд"), а серийным производством занимался нижегородский завод "Орбита" (позднее ПО "Эркон"). Период выпуска - конец 50х - конец 70х годов (самый последний известный мне экземпляр - 1979 год); в дальнейшем были заменены на С2-13.

   Любопытно, что хотя технологически они соответствуют металлопленочным, но формально, согласно ГОСТ 21414-75, относятся к керметным, так как в материале проводящей пленки имеется диэлектрическая фаза. Особенностью технологии производства этих резисторов, по сравнению с резисторами общего применения, является более точный подбор сплавов и тщательное проведение и контроль технологических режимов, что позволяет получить значение ТКС около 1,6х10-4 1/К.

   В качестве основания для них используют керамические трубки, применяемые для изготовления резисторов МЛТ-2. Благодаря этому удельная нагрузка не превышает 0,1 Вт/см2, а температура перегрева 35°С, что обеспечивает малый коэффициент нагрузки и повышенную стабильность при эксплуатации.

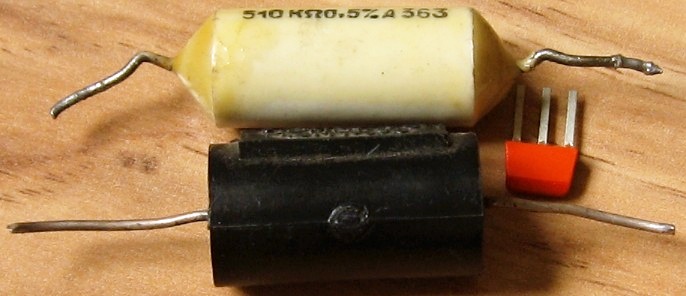

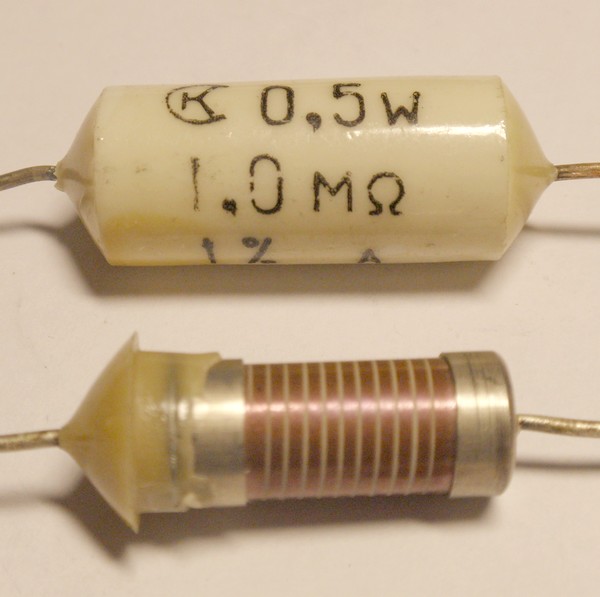

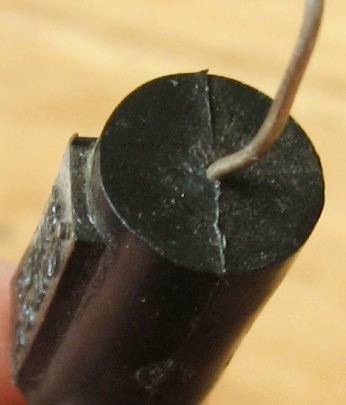

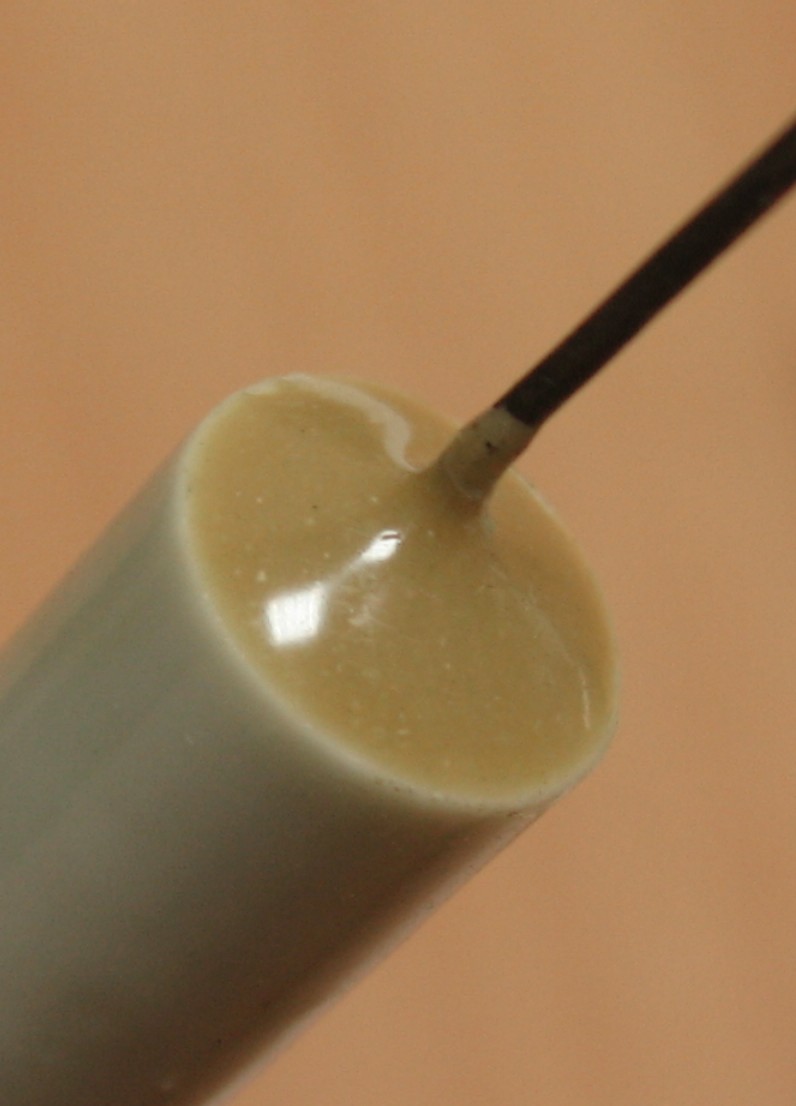

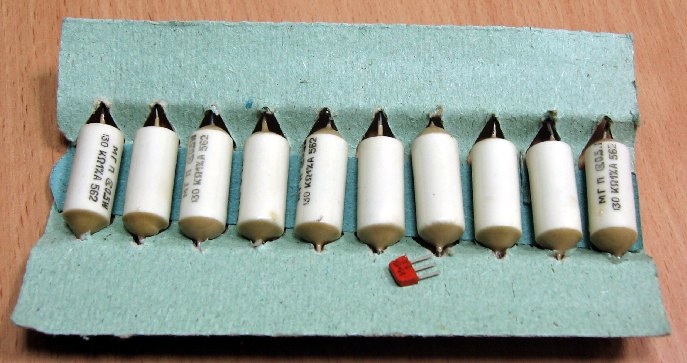

   Для защиты от воздействия внешней среды резисторы помещают в герметичный цилиндрический корпус. У ранних выпусков он был керамический, герметизированный по торцам эпоксидным компаундом; затем резисторы стали опрессовывать в пластмассу. Токопроводящий слой эмалевого покрытия не имеет.

   Их предшественники, резисторы МЛП, отличались металлическим корпусом и выпускались крайне недолго.

Электрические параметры

Диапазон выпускаемых номиналов - 100 кОм...5,1 МОм
Допускаемое отклонение от номинального сопротивления +0,5% +1% +2%
Максимально допустимая рассеиваемая мощность - 0,5 Вт
Рабочее напряжение 400 В
Диапазон рабочих температур
   первые выпуски +10...+50°С
   поздние выпуски -40...+55°С
Гарантийный срок службы
   первые выпуски 5000 ч
   поздние выпуски 12000 ч
Допускается эксплуатация только при нормальном атмосферном давлении
ТКС - группа А +0,01% на 1°С; группа Б +0,02% на 1°С
Изменение сопротивления после трех термоциклов - не более 3%
Относительная влажность до 80%
Коэффициент влагоустойчивости (после пребывания в атмосфере с относительной влажностью 98% при 20°С) - +0,5%
Ускорение
   первые выпуски - не более 4g, в диапазоне частот 5-80 Гц
   поздние выпуски - не более 10 g, в диапазоне частот 1-200 Гц
Многократные ударные нагрузки - не более 15g

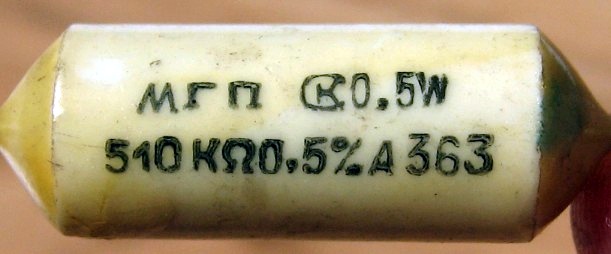

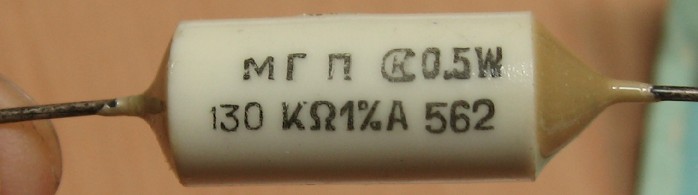

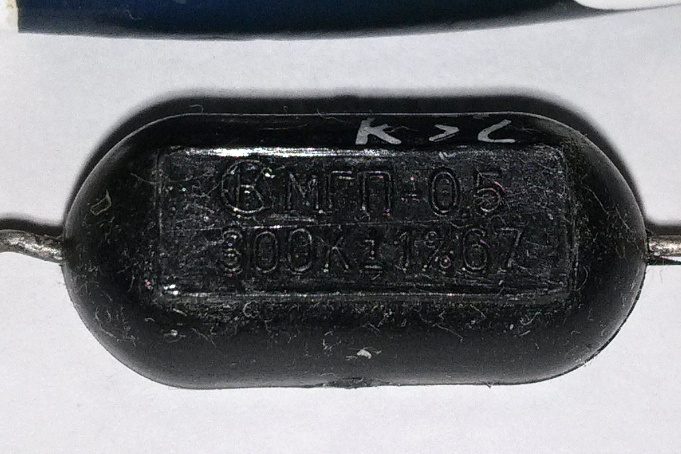

(фото Александра Назаренко)

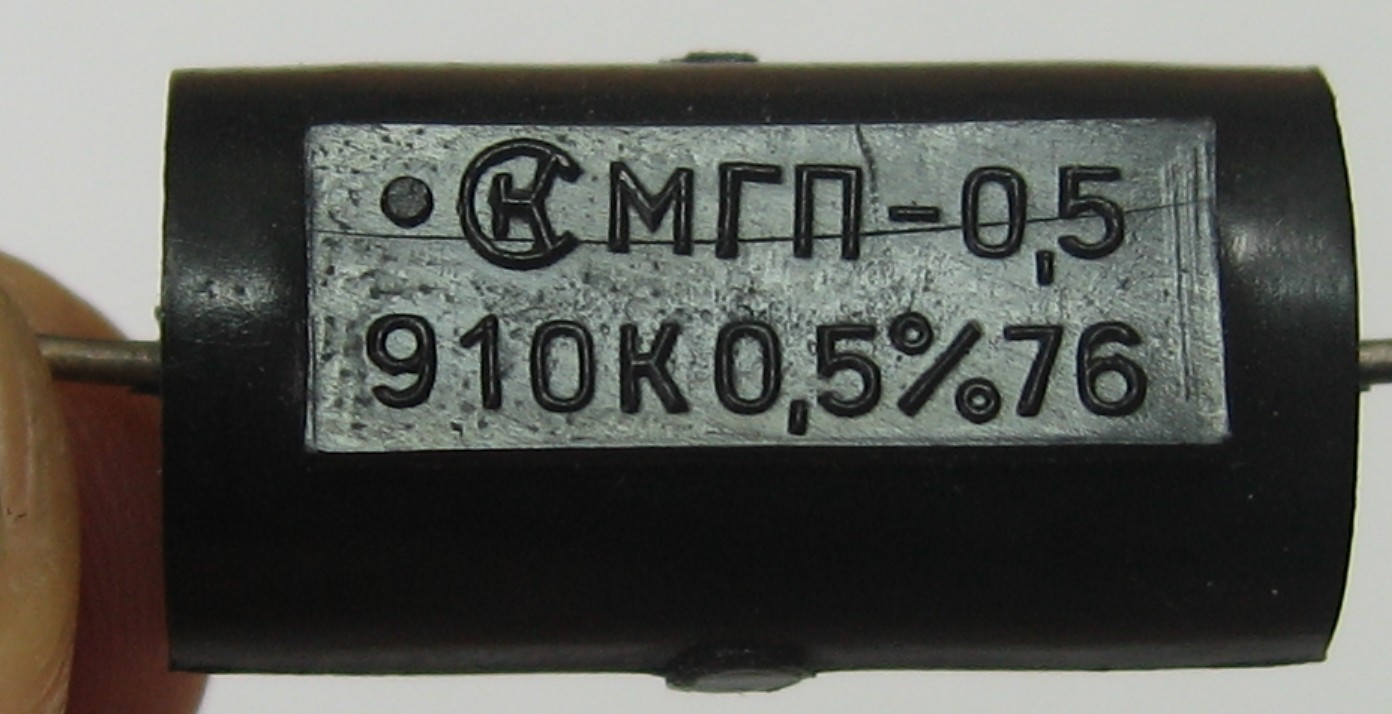

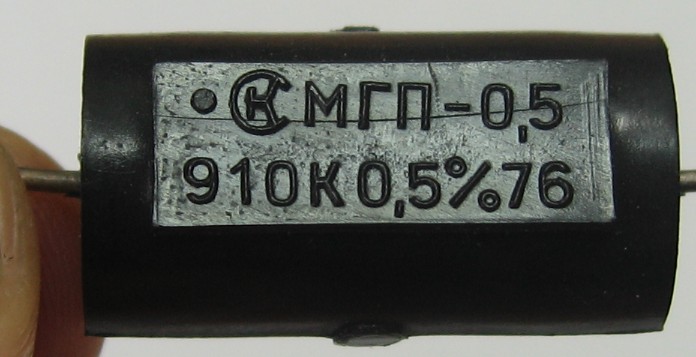

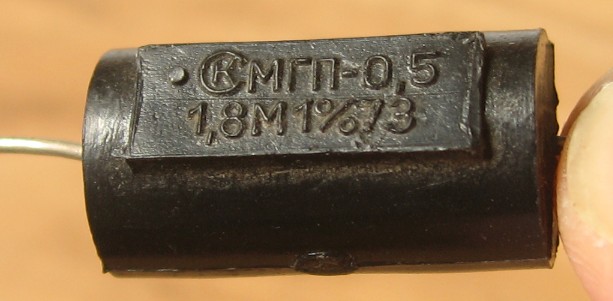

(фото с форума "Портативное ретрорадио")
