С2-13

   В конце 60-х годов растущие потребности электроники в малогабаритных высокоточных резисторах среднего класса (между полупрецизионными, наподобие БЛП или УЛИ, с одной стороны, и микропроволочными с другой) привели к необходимости разработки новых типов сопротивлений. Для замены единственного выпускавшегося в то время резистора такого класса - МГП - было разработано сразу три вида сопротивлений, имевших одинаковый резистивный элемент и отличавшихся лишь корпусированием. Это были С2-13 - герметизированные, в керамическом корпусе; С2-14 - лакированные эмалевой плёнкой; и С2-15 - изолированного типа, опрессованные, которые могли использоваться при монтаже непосредственно на металлическом шасси.

   Из этой триады самыми редкими были С2-15 (как я понимаю, предназначенные для прямой замены МГП), снятые с производства уже в середине 70-х. Мне не удалось увидеть ни одного образца этих резисторов даже на фото, не говоря уже о том, чтобы подержать их в руках.

   С2-14, благодаря своей технологии, наиболее подходящей для массового выпуска, оказались самыми долгоживущими и выпускались уже и в постсоветское время; не удивлюсь, если они производятся и по сей день.

   Керамические С2-13 занимают промежуточное положение. С одной стороны, они относительно часто использовались - преимущественно в измерительной аппаратуре, так как были наиболее стабильными из всех; с другой же более-менее экзотичны, особенно для неискушенного радиотехника. По крайней мере, достаточно экзотичны для того, чтобы попасть в мою коллекцию :)))

   Итак, это постоянные непроволочные (металлопленочные) прецизионные резисторы. При номиналах до 10 Ом проводниковые пленки изготавливались из чистого хрома, а при номиналах более 10 Ом – из сплава хрома и никеля. Стабильность этих резисторов обеспечивается, помимо некоторых особых технологических приемов их изготовления, наличием дополнительного элемента конструкции — промежуточного непроводящего бесщелочного слоя между керметной пленкой и изоляционным основанием. Этот слой, толщиной в несколько тысяч ангстрем, препятствует протеканию в керамическом основании электролитических процессов и придает рельефу его поверхности высокую степень однородности. Оба эти фактора существенно снижают необратимое изменение сопротивления, возникающее в процессе эксплуатации и хранения резистора.

Справочный лист на них 1983 года из отраслевого справочника.

   Производители - завод "Орбита" (ныне ПО "Эркон"), г.Нижний Новгород и Северодонецкий завод сопротивлений.

Электрические параметры

Диапазон выпускаемых номиналов - от 1 Ом до 1 МОм (зависит от допустимой мощности)
Максимально допустимая рассеиваемая мощность - 0,25 0,5 и 1 Вт (С2-14 выпускались также на 0,125 и 2 Вт)
Допускаемое отклонение от номинального сопротивления +0,1% +0,2% +0,5% +1% и +2%
ЭДС шумов не более 1 мкВ/В
По ТКС эти резисторы делились на пять групп, от А до Д, с суммарным диапазоном значений от +0,0025 до +0,06 1/°С
Сопротивление изоляции не менее 1011 Ом (для С2-13 и С2-15)
Минимальная наработка 15000ч (С2-13), 20000ч (С2-14); затем для всех типов была доведена до 30000ч
Работа в импульсных режимах допускается при длительности импульсов не более 500 мкс и частоте повторения более 20 кГц

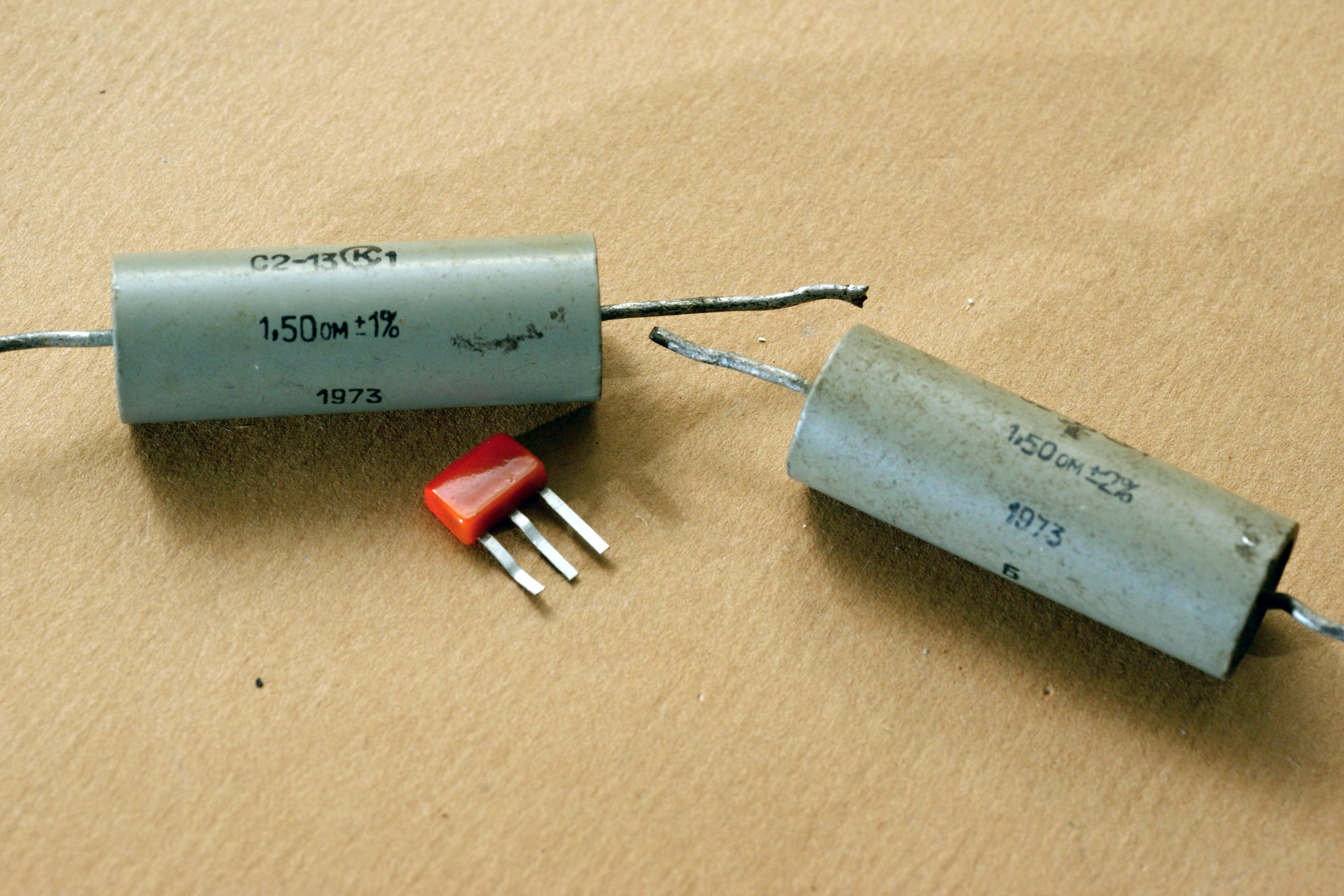

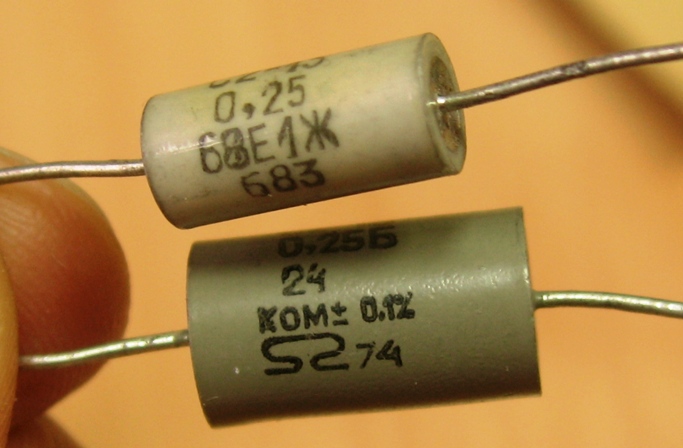

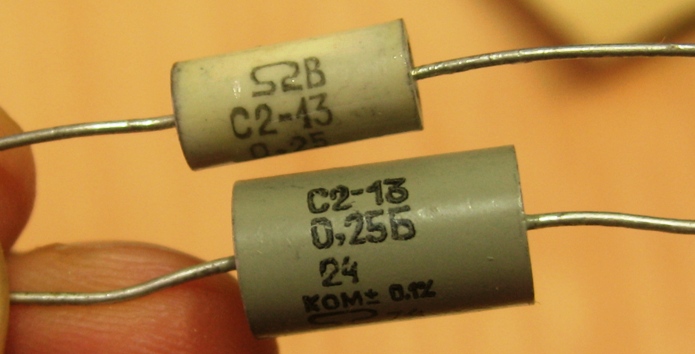

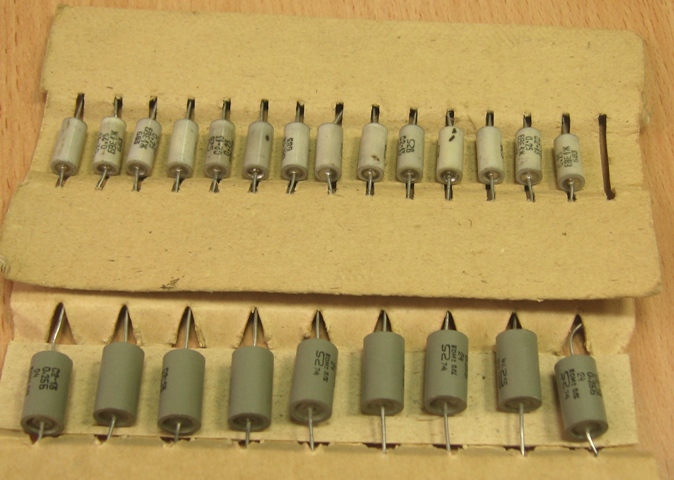

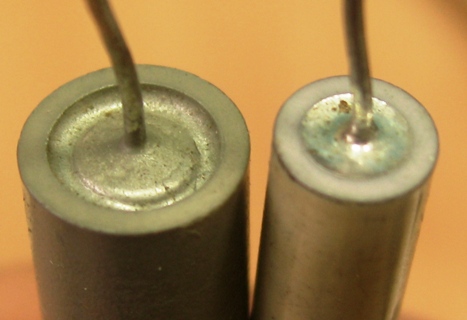

Резисторы одной мощности могли иметь разный размер - в зависимости от номинала:

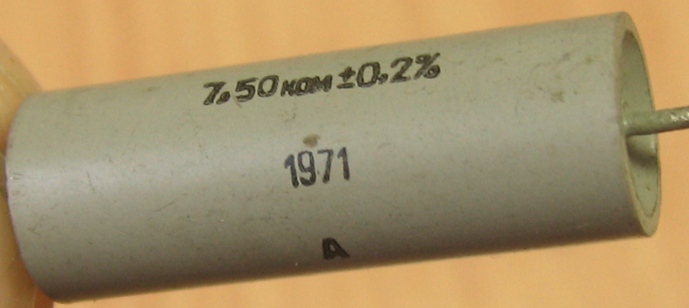

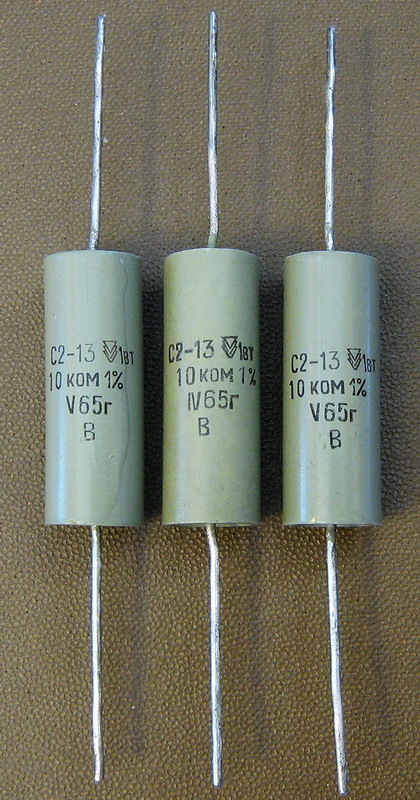

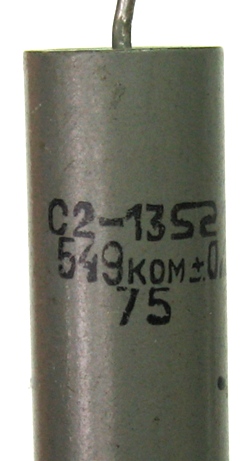

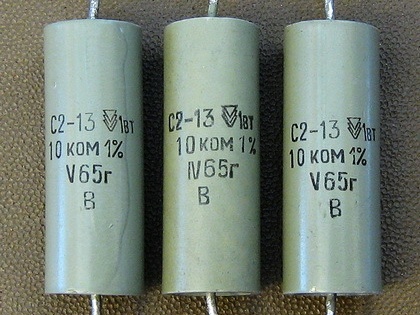

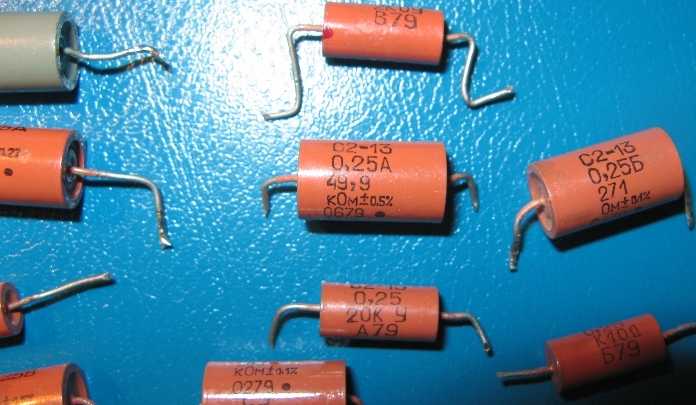

Как правило, они окрашивались серой эмалью, но изредка встречаются и резисторы красно-коричневого цвета:


(фото Ивана Владимирова)

Источники:

1. Рогинский И.Ю. Детали миниатюрной радиоаппаратуры. "Энергия", Л., 1970 (Массовая радиобиблиотека, вып. 748)
2. Майоров С. А. и др. Электронные вычислительные машины (справочник по конструированию). Под ред. С. А. Майорова. - М., "Сов. радио", 1975
3. Бочкарев Б.А. и Бочкарева В.А. Керметные пленки. Л., "Энергия", 1975 (Б-ка радиотехнолога. Вып. 7).
4. Радиодетали, радиокомпоненты и их расчет. Под ред. А.В. Коваля. М., "Сов. радио", 1977
5. Справочник по элементам радиоэлектронных устройств. Под ред. В.Н. Дулина, М.С. Жука. М., "Энергия", 1977
6. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. Изд. 2-е, перераб. и доп. М., "Энергия", 1977
7. Сопротивления. Справочник. Том 1. ВНИИ "Электронстандарт", 1977.
8. Мартюшов К.И. и др. Прецизионные непроволочные резисторы / Мартюшов К.И., Тихонов А.И., Зайцев Ю.В. - М.: Энергия, 1979.
9. Резисторы: (справочник) / Ю.Н. Андреев, А.И. Антонян, Д.М. Иванов и др.; Под ред. И.И. Четверткова. - М.: Энергоиздат, 1981.
10. Бодиловский З.Г. Справочник молодого радиста: 4-е изд., перераб. и доп. — М.: Высш. шк., 1983. (Профтехобразование. Библиотечная серия)
11. Резисторы. Группы 6010, 6020. Сборник справочных листов. РМ 11 074.022.1-83. Издание официальное. ВНИИ "Электронстандарт", 1984.
12. Горобец А.И. и др. Справочник по конструированию радиоэлектронной аппаратуры (печатные узлы) / А.И. Горобец, А.И. Степаненко, В.М. Коронкевич. - К.: Технiка, 1985
13. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под общ ред. И. И. Четверткова и В. М. Терехова. - М.: Радио и связь, 1987.
14. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под ред. И. И. Четверткова и В. М. Терехова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1991
15. Аксенов А. И., Нефедов А. В. Элементы схем бытовой радиоаппаратуры. Конденсаторы. Резисторы: Справочник.— М.: Радио и связь, 1995 — (Массовая радиобиблиотека; Вып. 1203).
