П207А, П208

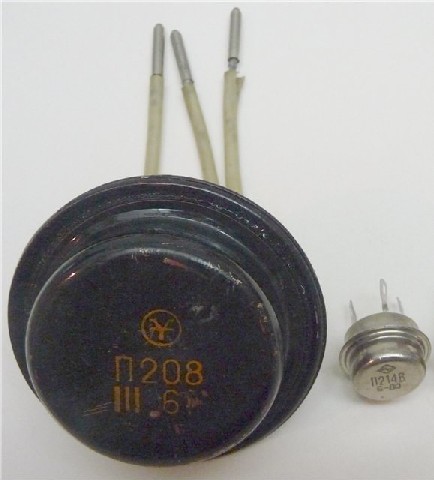

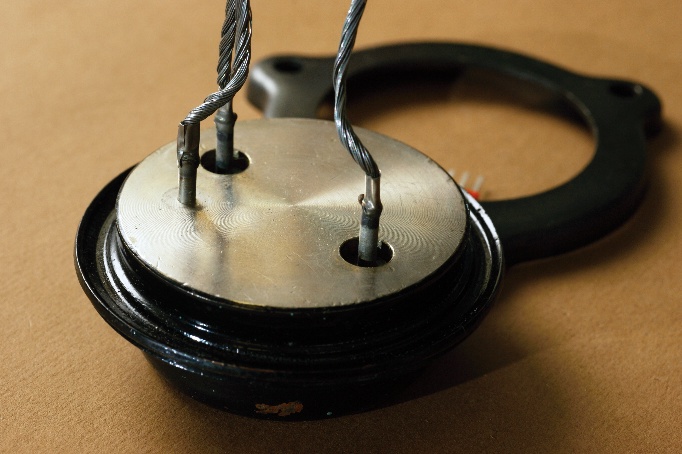

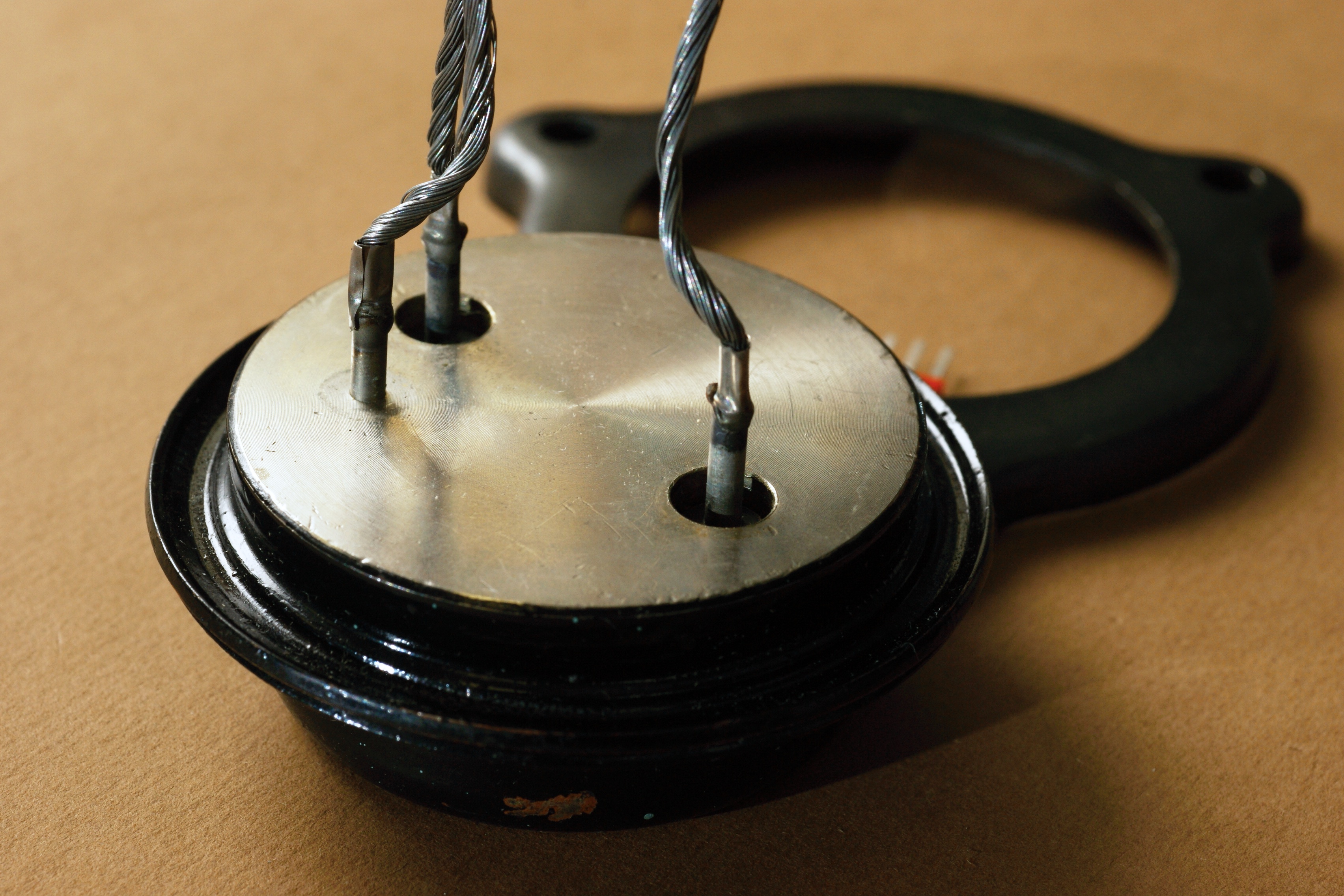

(фото с форума Спелестология и спелеология (!) )

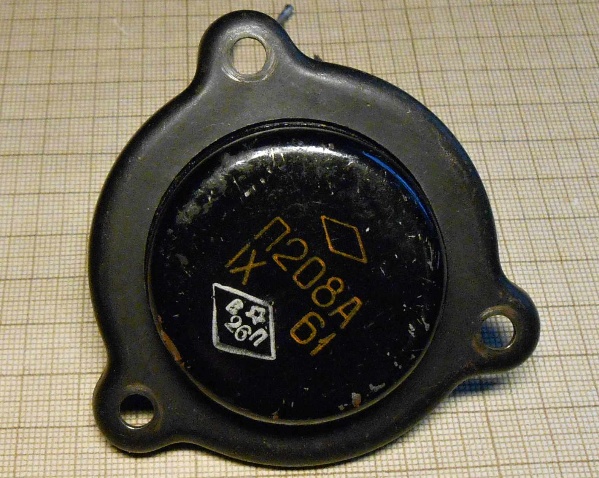

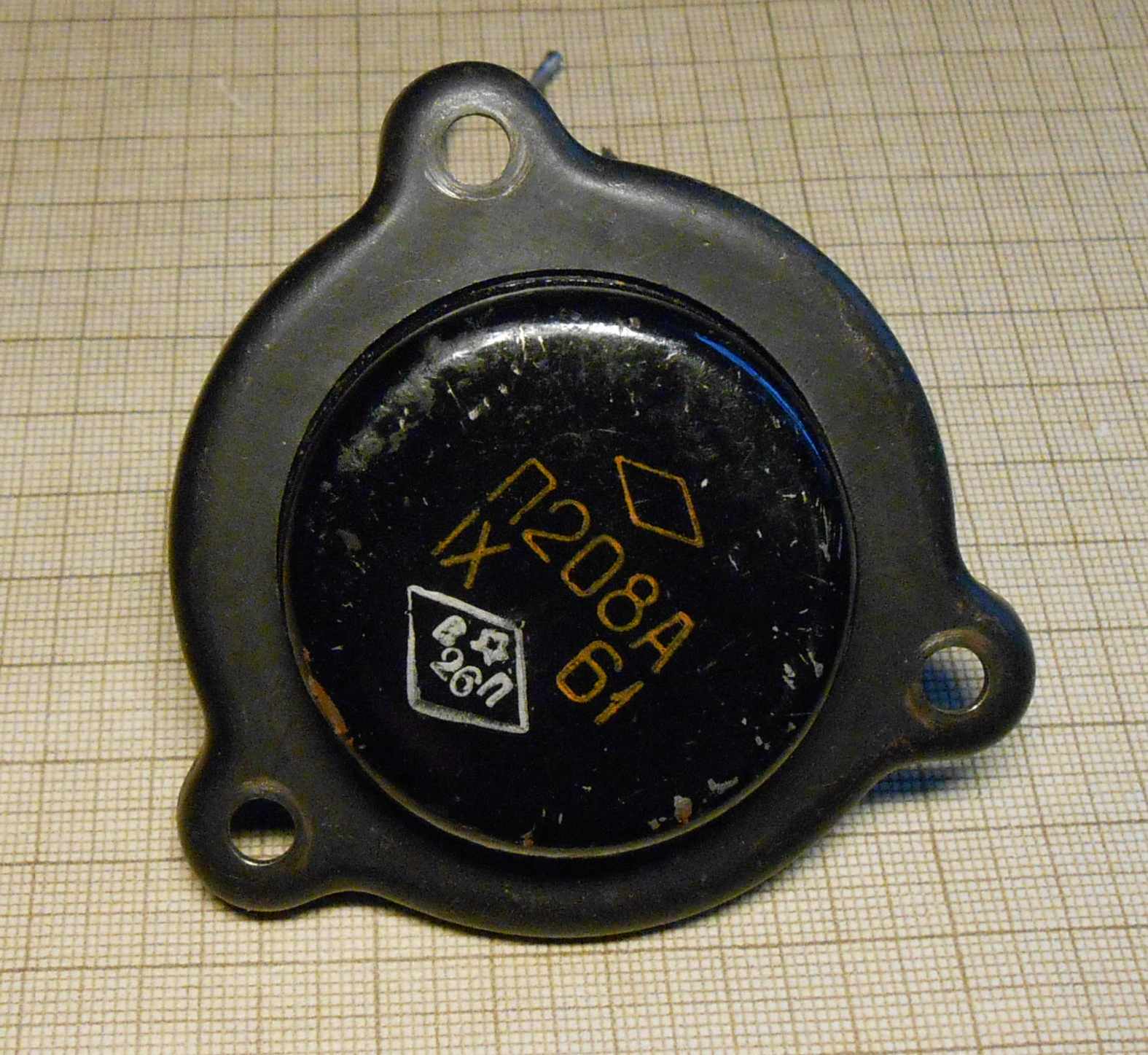

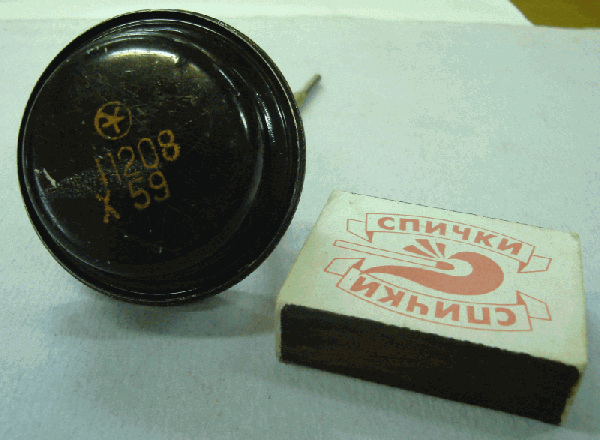

Да, это они. Транзисторы, на первый взгляд кажущиеся неправдоподобными. На фото они выглядят вполне обычными, пока не понимаешь масштаб. Ведь их корпус - почти 10 сантиметров в диаметре!

Это была попытка создать самые мощные германиевые транзисторы (25 Ампер, рассеиваемая мощность (на радиаторе) до 100 Ватт). Попытка, впрочем, не вполне удачная. Транзисторы содержали в одном корпусе два кристалла от П210; из-за того, что не удалось добиться pавномеpного токоpаспpеделения, оказались ненадежны и производились недолго - в 1959-1961 годах.

Впрочем, по воспоминаниям одного из применявших их когда-то "...Никаких особенностей - то же самое, что при применении 210. Ну, только токи утечки пропорционально больше, потому БЭ-резистор меньше. И на раскачку тоже позлей транзистор".

Справочный лист на них. Производитель - московский НИИ-35 "Пульсар".

Надо сказать, что этих транзисторов у меня пока так и нет. При создании этой страницы пришлось пользоваться только фотографиями из различных интернет-источников. Впрочем, у меня есть предсерийный прототип - 320В.

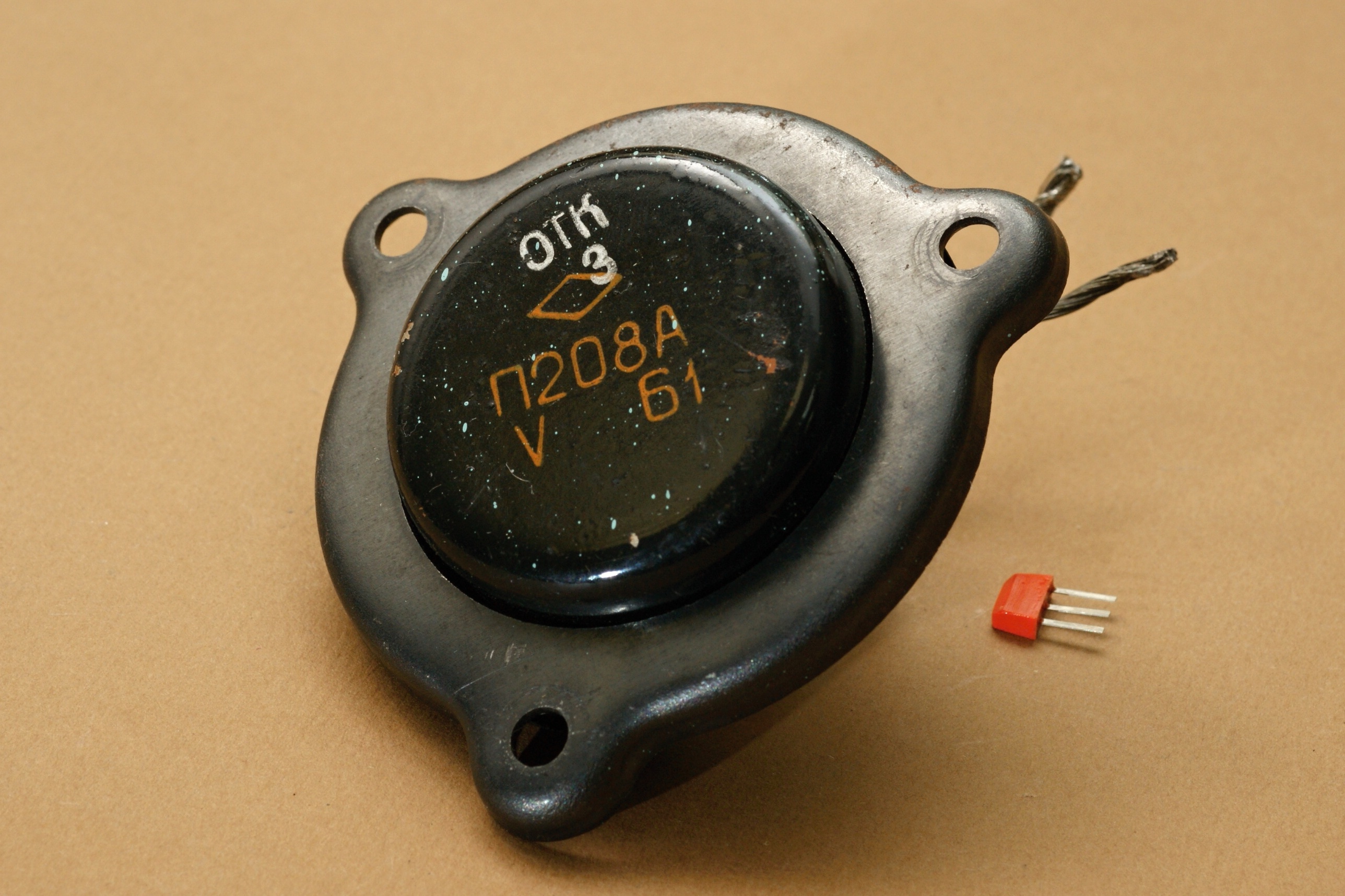

(фото с форума Лаборатория Ирбисов)

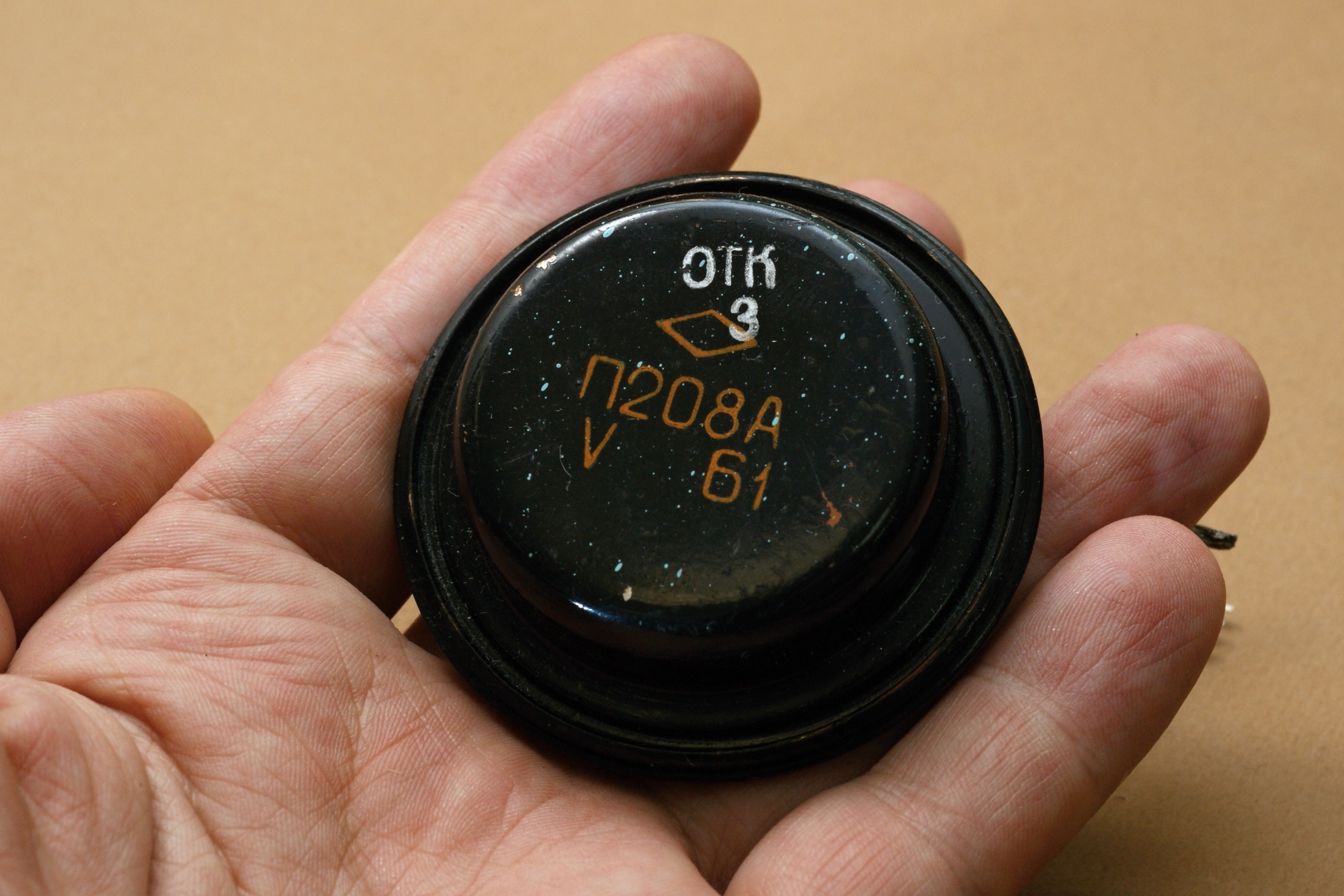

(фото с форума Отечественная радиотехника XX века)

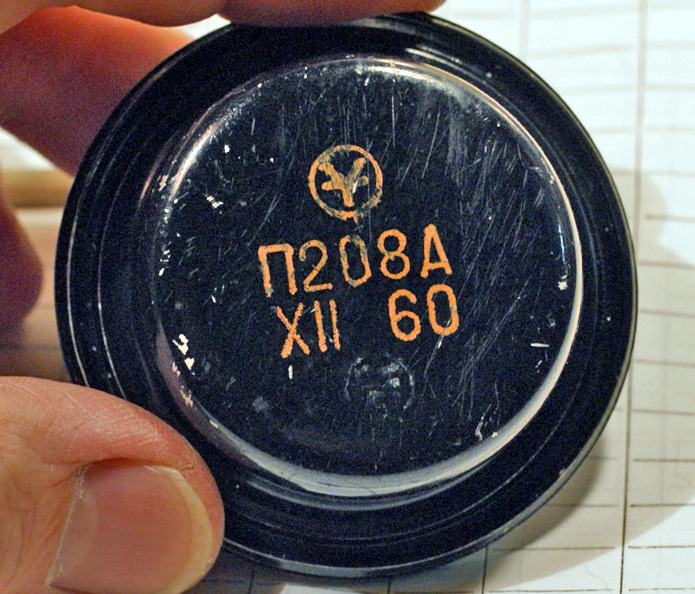

(фото с форума Отечественная радиотехника XX века)

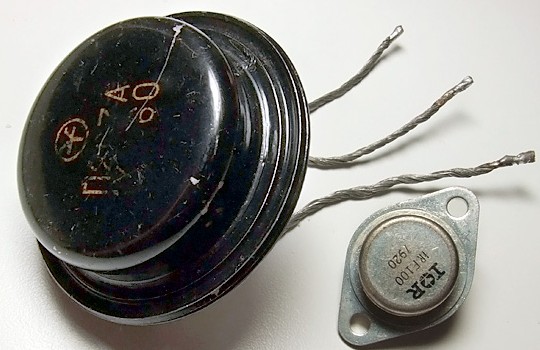

(фото Константина Смолярова)

Источники:

1. А. А. Журавлев и К. Б. Мазель. Преобразователи постоянного напряжения. М.-Л., Госэнергоиздат, 1960. (Массовая радиобиблиотека. Вып. 357).
2. Бройде Абрам Маркович и Тарасов Федор Иванович. Справочник по электровакуумным и полупроводниковым приборам. М.-Л., Госэнергоиздат, 1961. (Массовая радиобиблиотека. Вып. 383).
3. Справочник начинающего радиолюбителя. Под общ. ред. Р. М. Малинина - М.-Л.: Госэнергоиздат, 1961 (Массовая радиобиблиотека, вып. 400)
4. Гурлев Д.С. Справочник по электронным приборам. К.: "Государственное издательство технической литературы УССР", 1962.
5. Д. С. Гурлев. Справочник по электронным приборам. Издание третье, дополненное.- Киев, издательство "Технiка", 1964.
6. Глазенко Т.А. Импульсные полупроводниковые усилители в электроприводах. М.-Л., издательство «Энергия», 1965. («Библиотека по автоматике» выпуск 134).
7. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
8. Атанас Шишков. Транзистори и диоди. Кратък справочник. Второ допълнено издание. София, Държавно издателство "Техника". 1981.
9. Транзисторы: Справочник/ О. П. Григорьев, В. Я. Замятин, Б. В. Кондратьев, С. Л. Пожидаев - М.: Радио и связь, 1989.— (Массовая радиобиблиотека; Вып. 1144)
10. Аксенов А. И. и др. Элементы схем бытовой радиоаппаратуры. Диоды. Транзисторы: Справочник / А. И. Аксенов, А. В. Нефедов, А. М. Юшин.— М.: Радио и связь, 1992. (Массовая радиобиблиотека; Вып. 1190).
