Мощные низкочастотные транзисторы (ток коллектора до 12 А).
Справочный лист, данные из
отраслевого каталога на
П209-П210,
П210А,
П210Б,В,
П210Ш и
паспорта (фотоновские старые на П209...П210А версия 1,
версия 2
и на П210Ш, и
гаммовские на П210А версия 1,
версия 2,
на П210Б,В и на
П210Ш ОС).
Производители - первоначально московский НИИ-35 (ныне НПП "Пульсар"), ташкентский Государственный завод п/я 125 (в дальнейшем Ташкентский завод электронной техники, ныне известный как "Фотон") и Ереванский электротехнический завод (aka НПО "Транзистор"), а позднее производство и сопровождение было передано украинскому заводу "Гамма" (г.Запорожье). В частности, версию ОС разрабатывали именно там.
Эволюция типов
Конструкция транзистора
Фотогалерея
Выпуск П209 и П209А довольно скоро был прекращен, так как с совершенствованием технологии производства все транзисторы стали получаться достаточно высоковольтные, чтобы идти как П210 (П210А). Затем прекратили и выпуск П210, у всех стала получаться крутизна большая, т.е. П210А.
После этого их разделили - для спецприменений остался П210А и вновь появившийся П210Ш, а для ширпотребного применения - П210Б и П210В. П210Ш - спецстойкий вариант транзистора, ОКР по нему, для космической аппаратуры, было начато примерно в 1960-62 годах совместно специалистами НИИ-35 и Ташкентского завода.
Согласно справочникам, в конце 80-х начали выпуск транзисторов с укороченными выводами; мне ни разу такие не встречались.
К началу 90-х они попали в разряд неперспективных с рекомендацией замены на КТ818 или КТ816.
Конструкция транзистора произвела на меня сильное впечатление своей брутальностью:

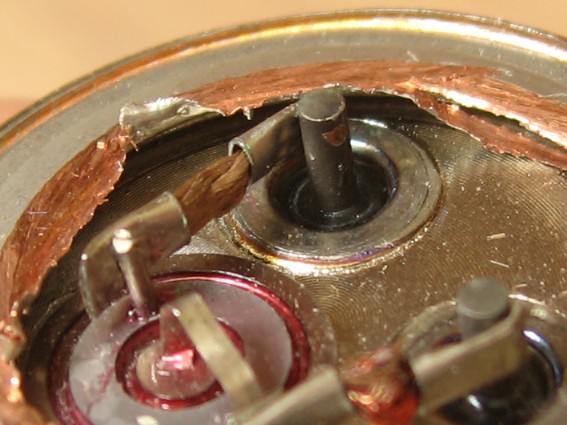

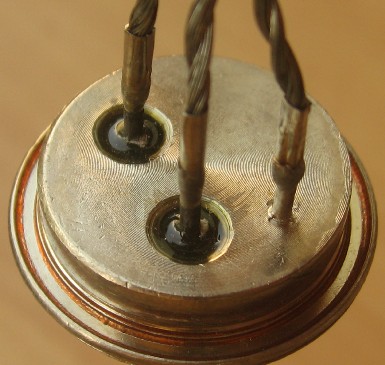

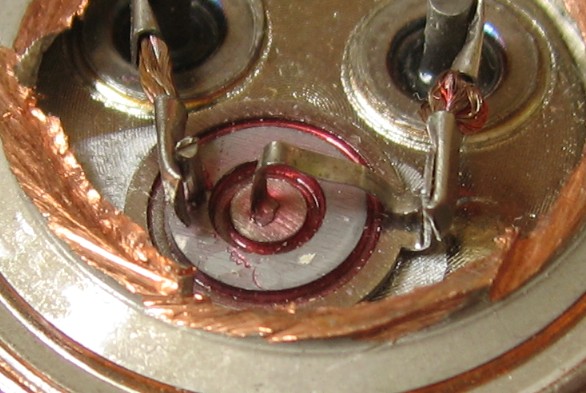

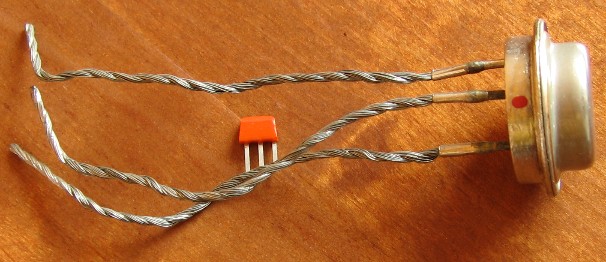

Примечательны, конечно, медные канатики к выводам:

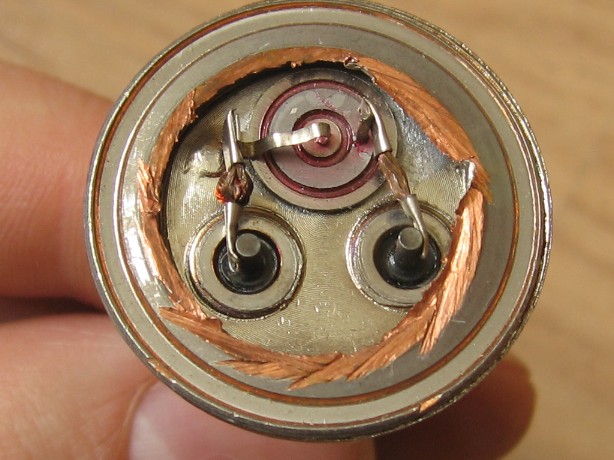

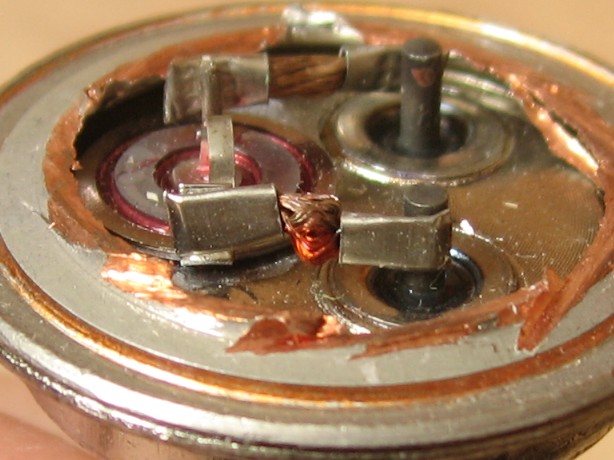

Вот он, сам кристалл германия:

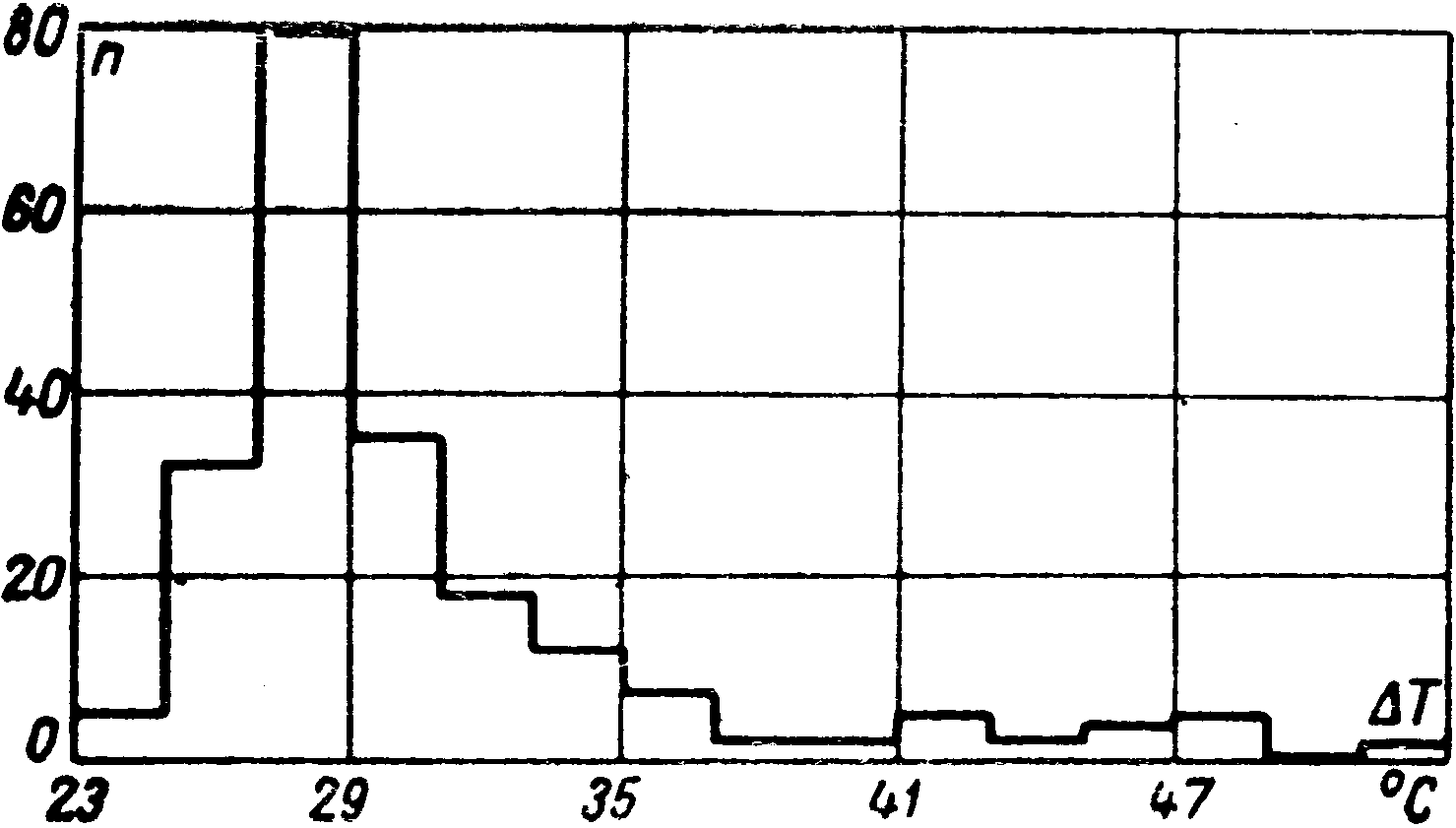

Распределение транзисторов П210 по величинам перегрева кристалла при рассеиваемой мощности 10 Вт в течение 15 сек (точность измерения температуры не хуже 0,3°С) :
По рисунку видно, что распределение имеет «хвост», вытянутый в сторону повышенной температуры. Некоторые транзисторы греются много сильнее среднего. Такие транзисторы нужно считать имеющими какие-то дефекты и потенциально ненадежными. Одним из видов дефектов, приводящих к повышению средней температуры кристалла, измеряемой радиометром, может быть неполная по площади припайка кристалла к фланцу корпуса.

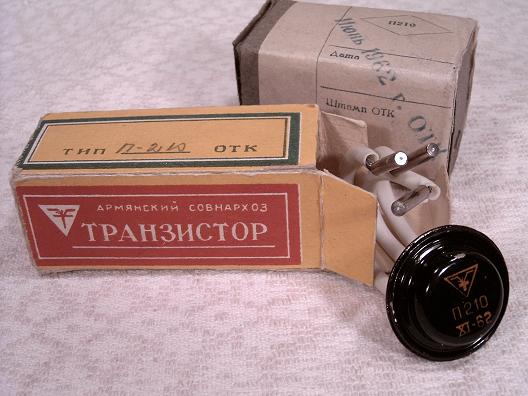

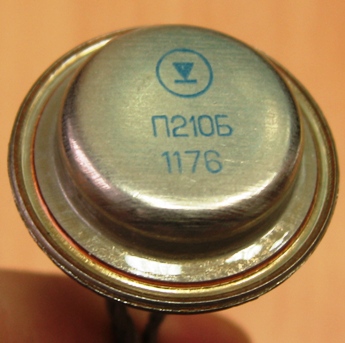

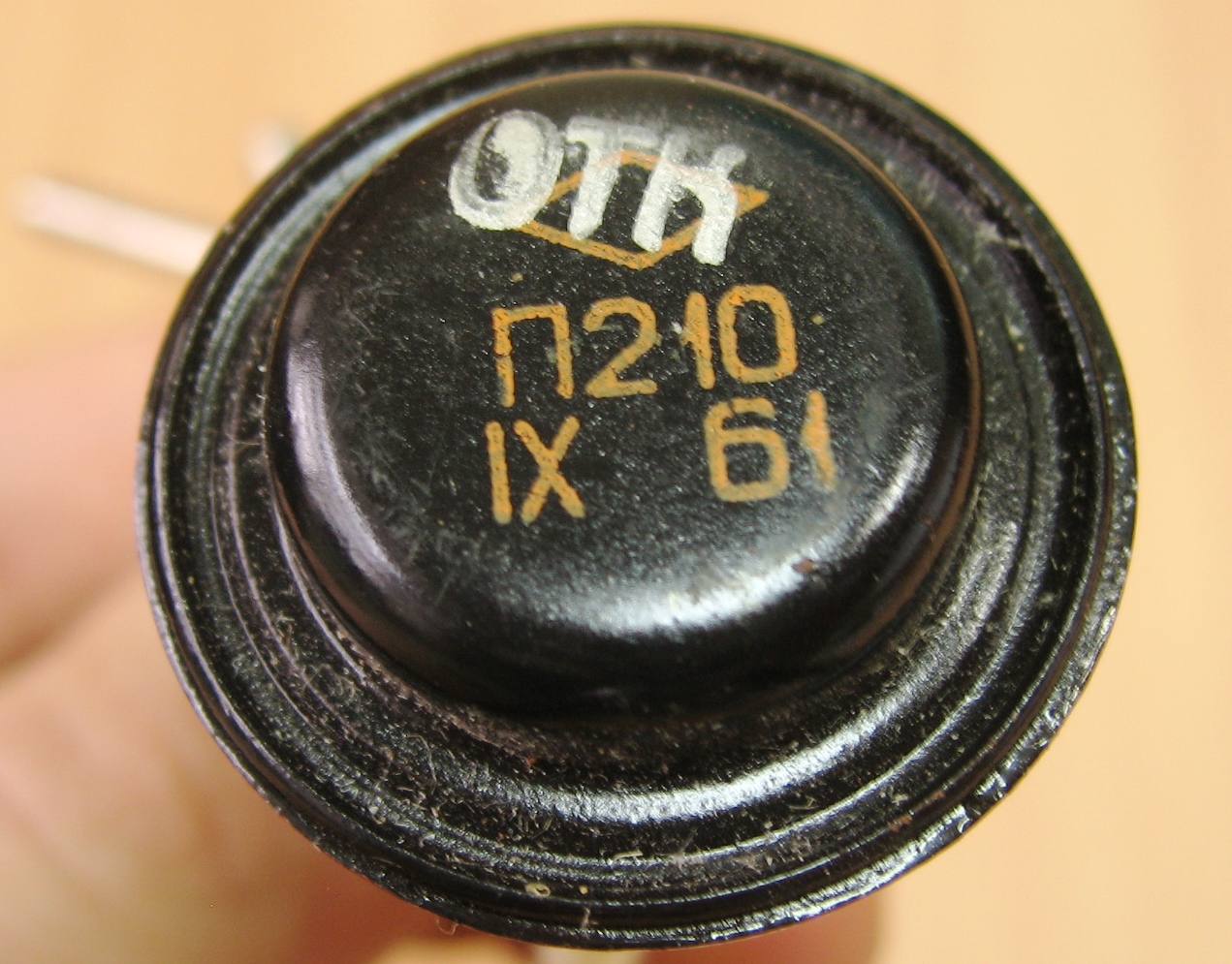

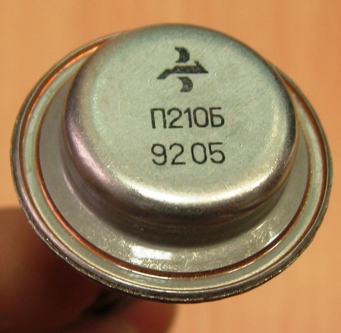

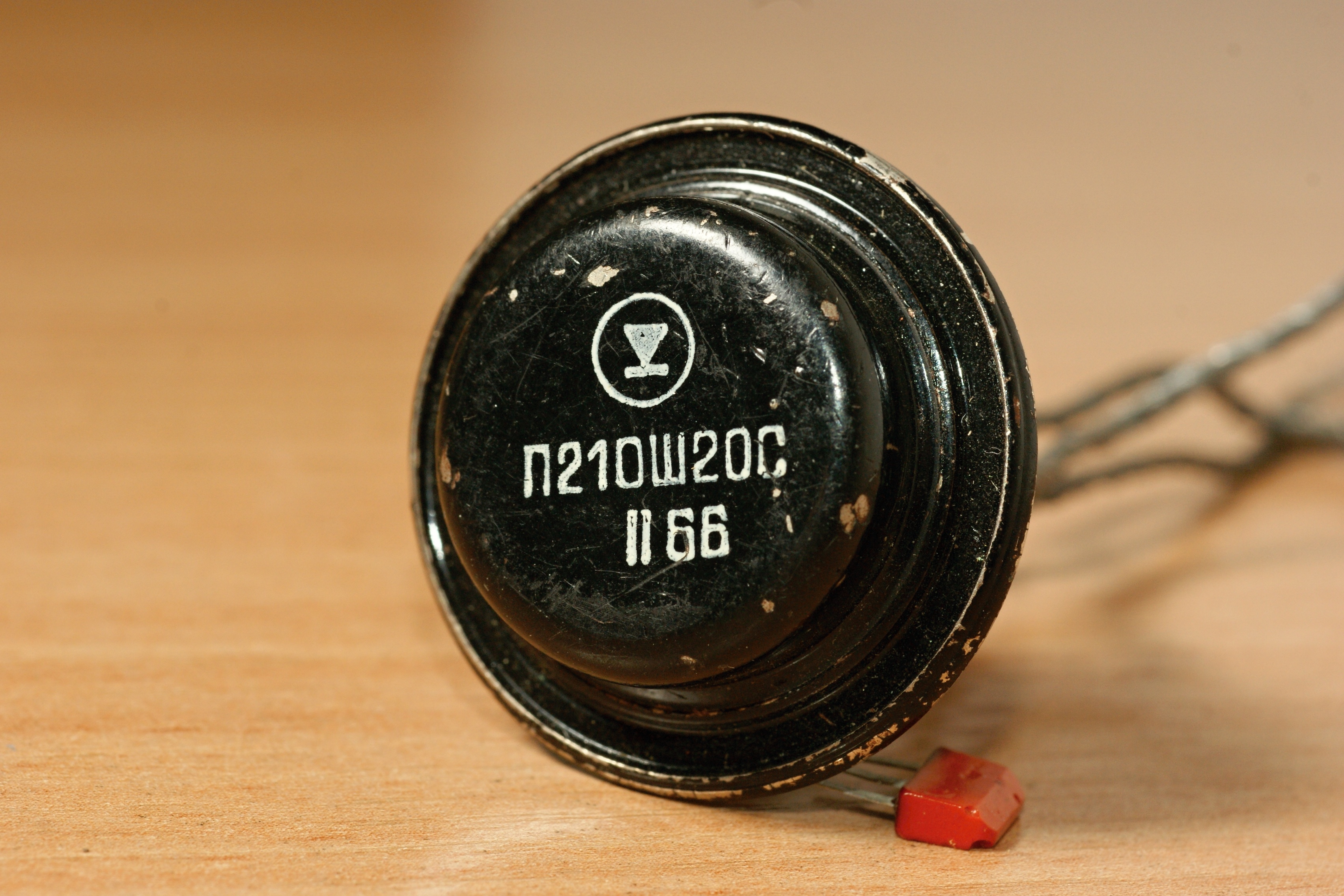

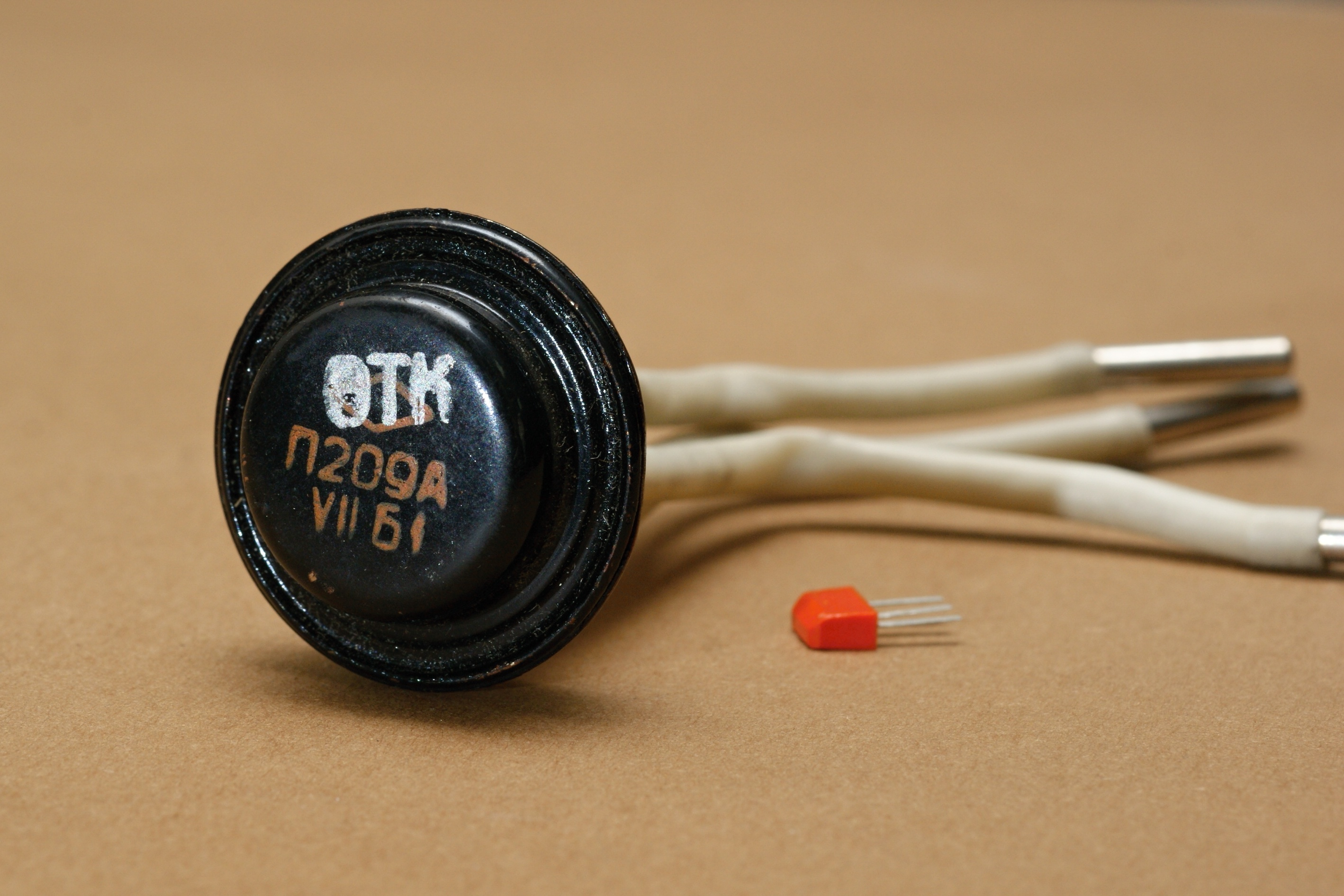

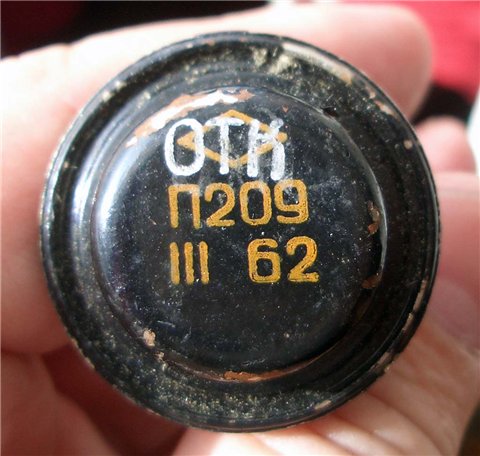

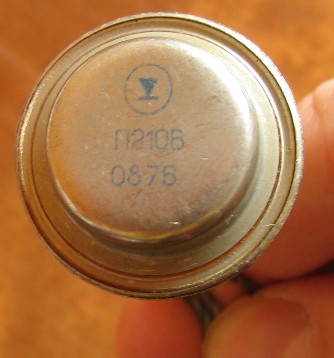

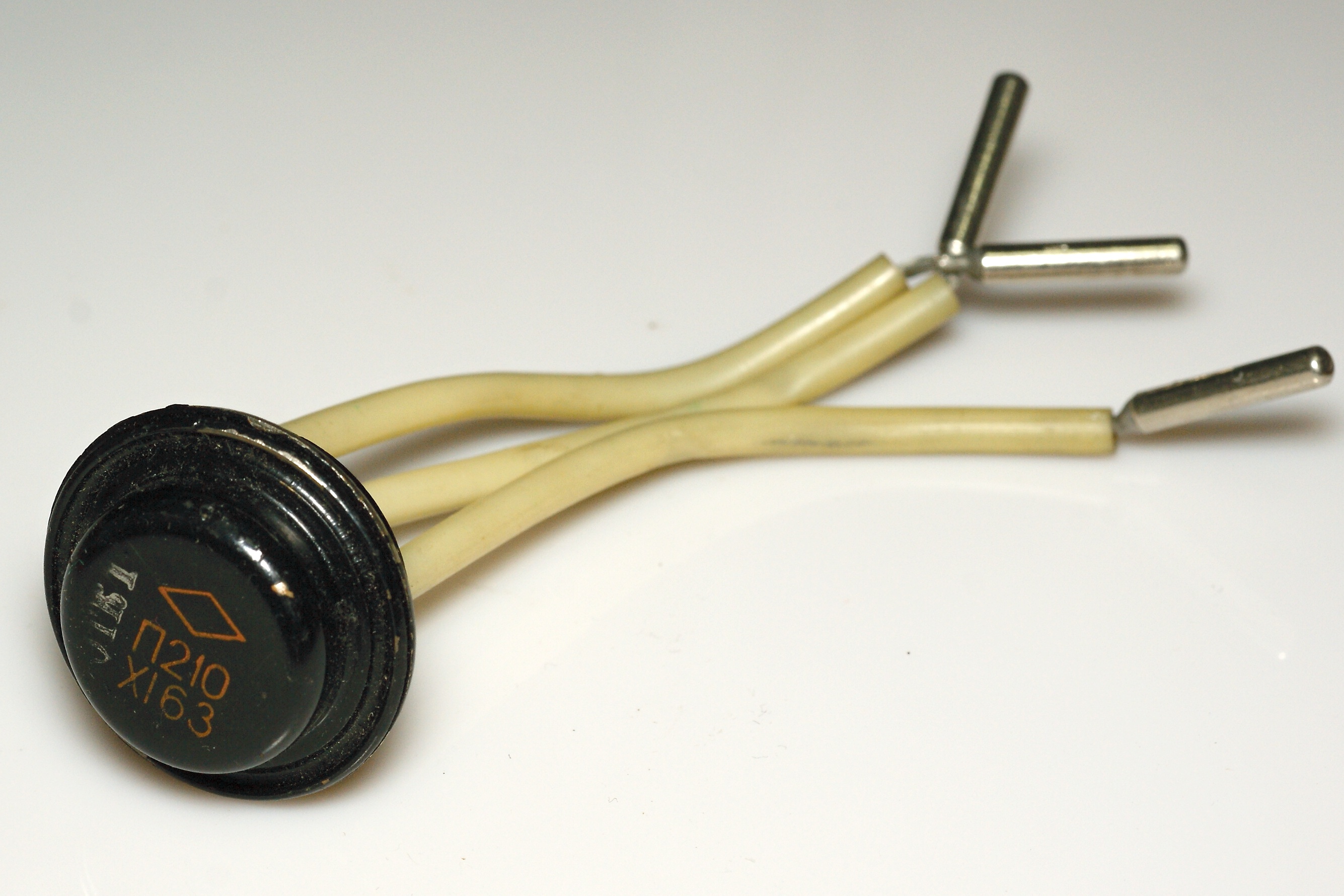

![]() (фото с форума "Портативное ретрорадио") |
![]() |
![]() |
![]() |

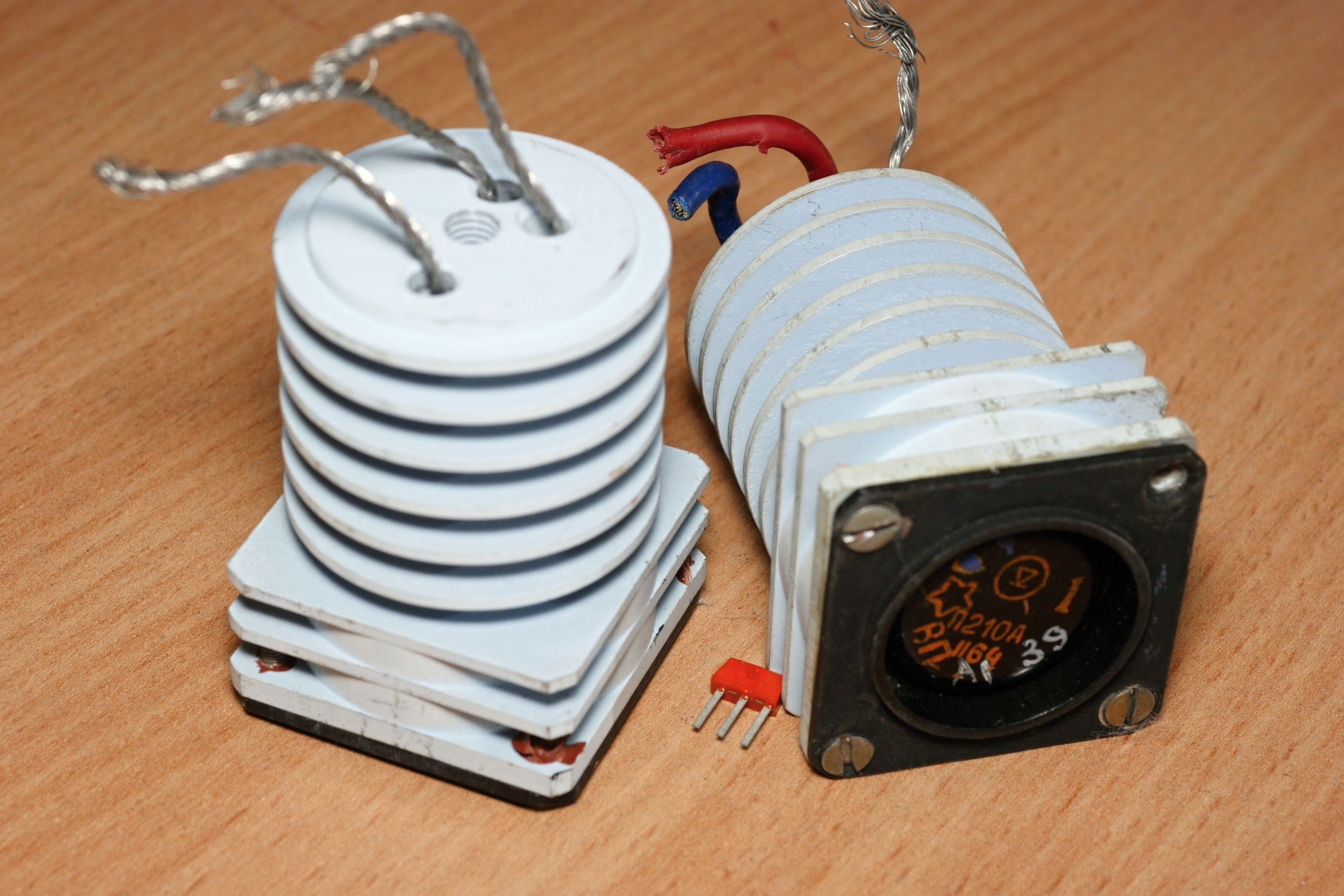

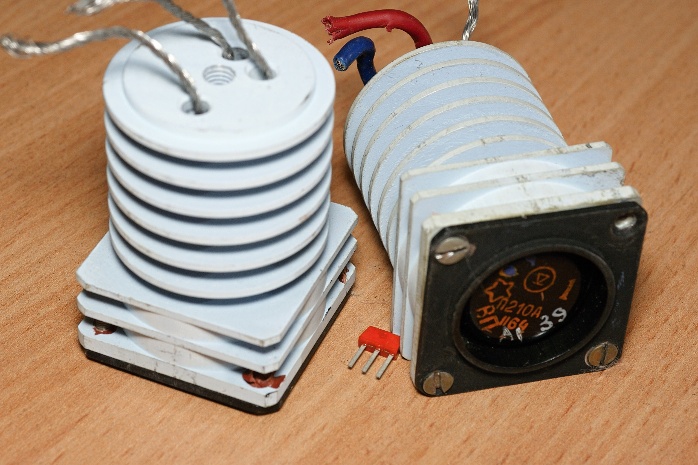

Транзисторы на весьма солидных радиаторах:

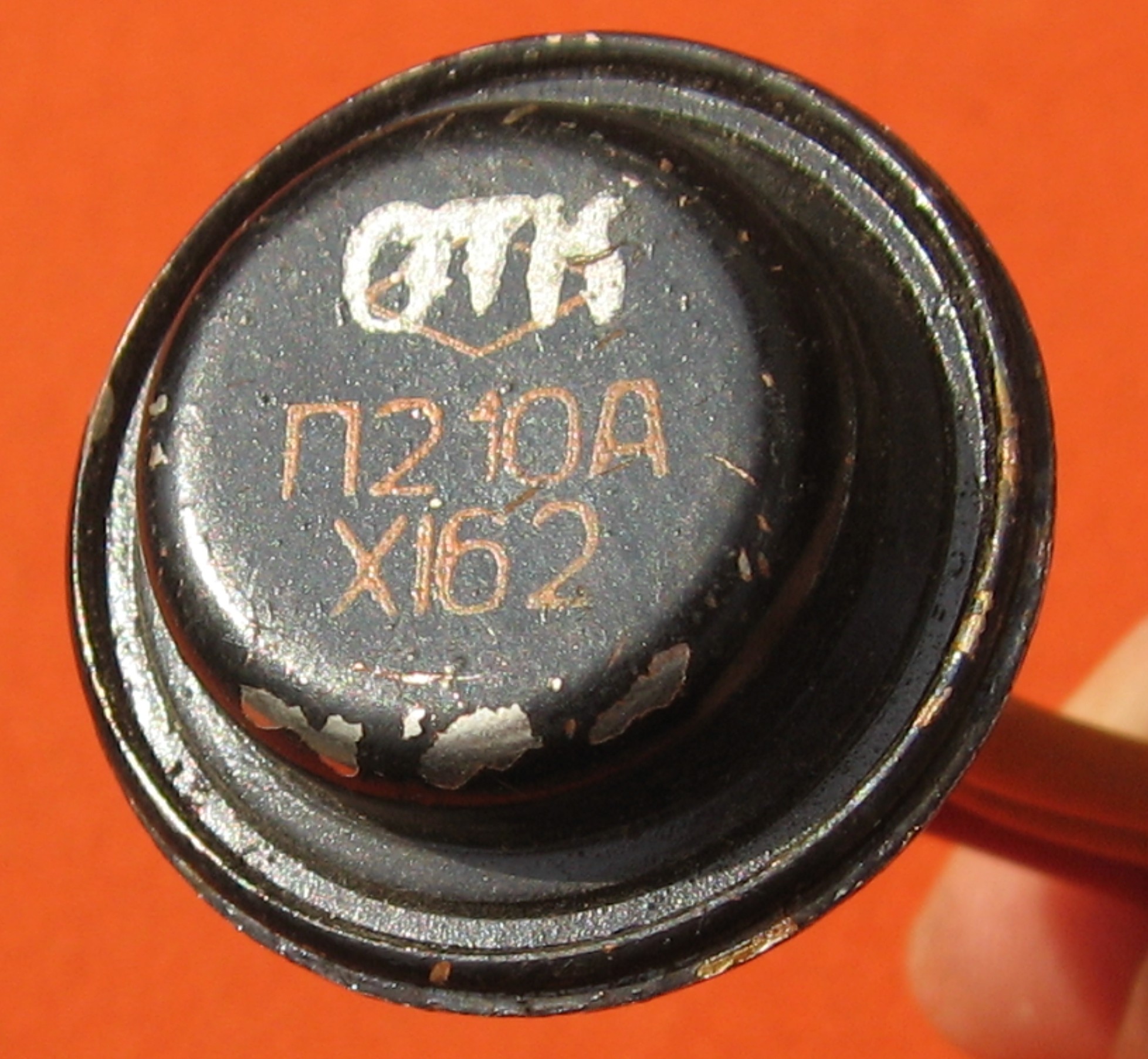

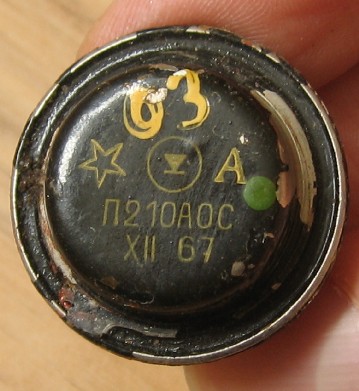

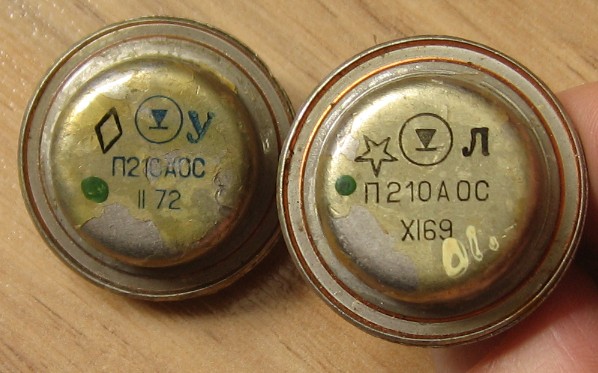

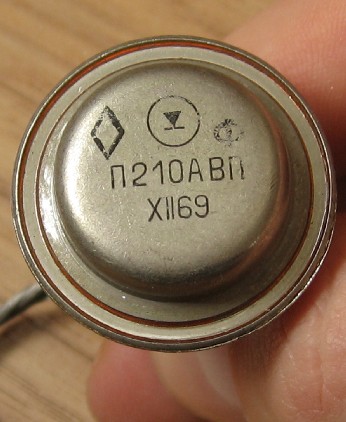

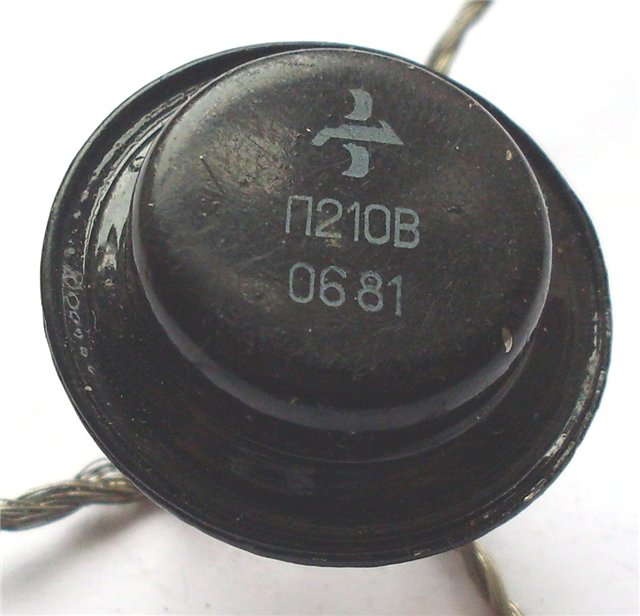

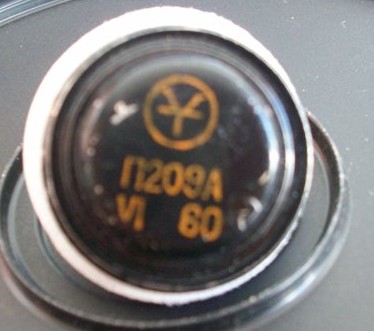

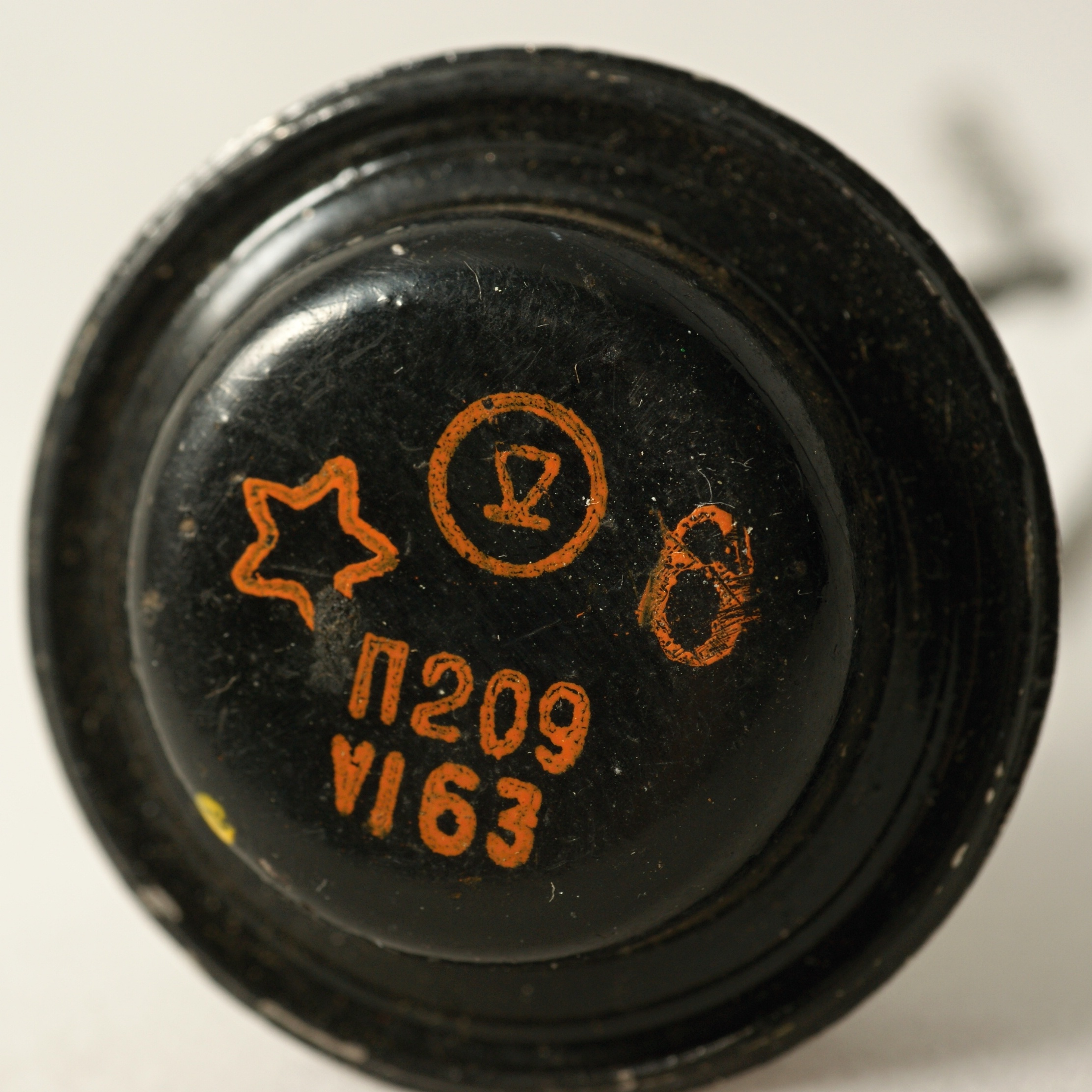

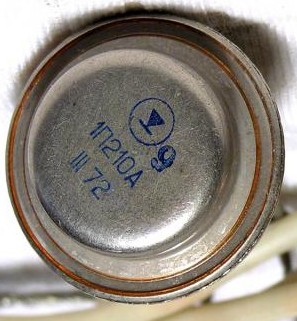

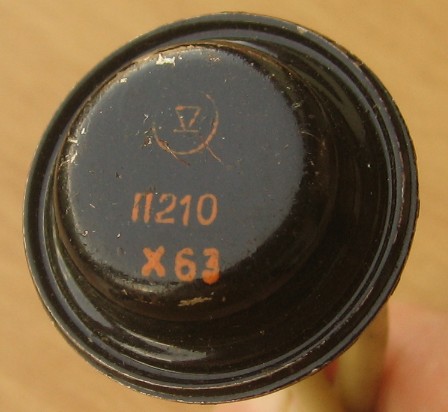

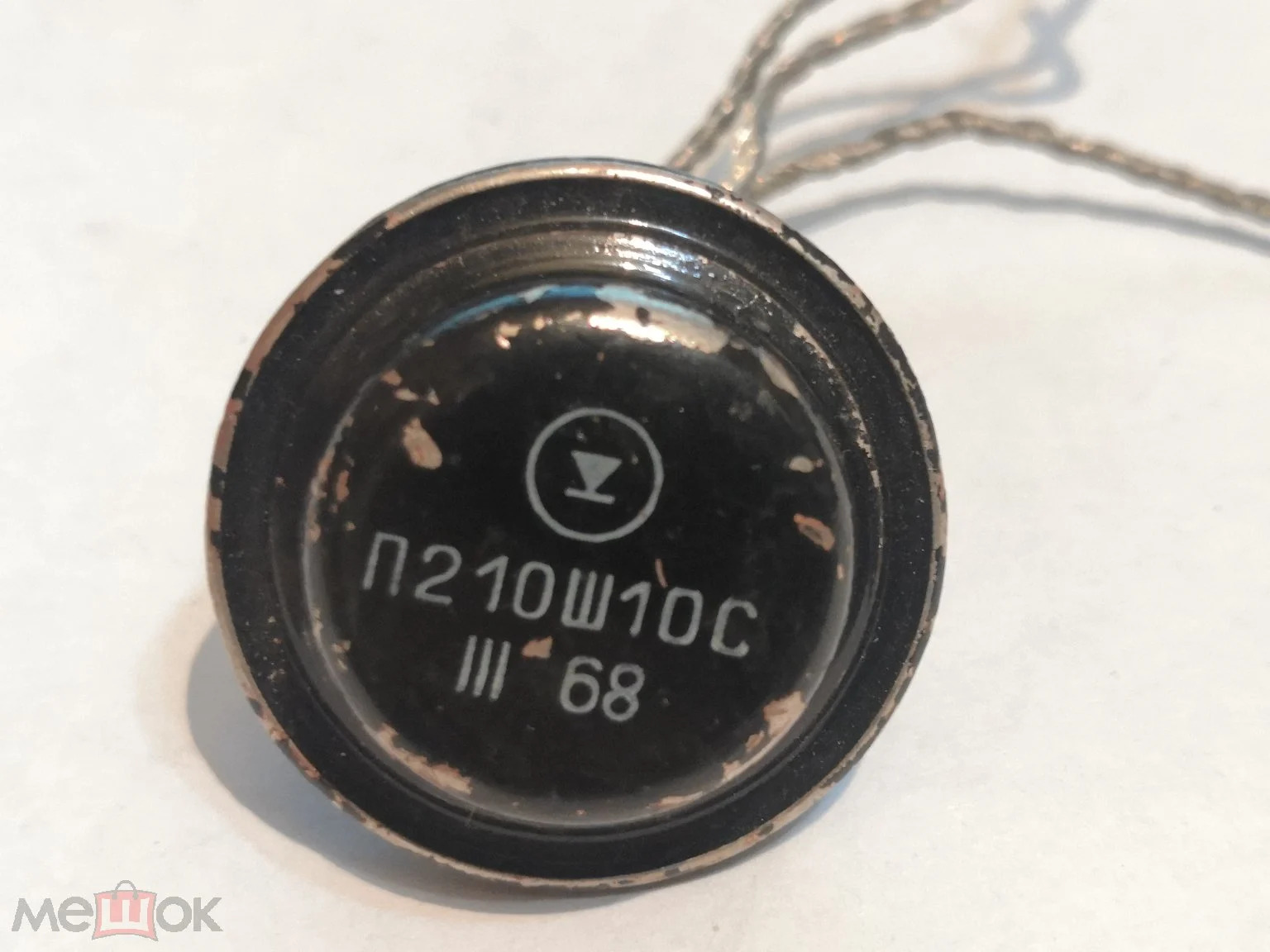

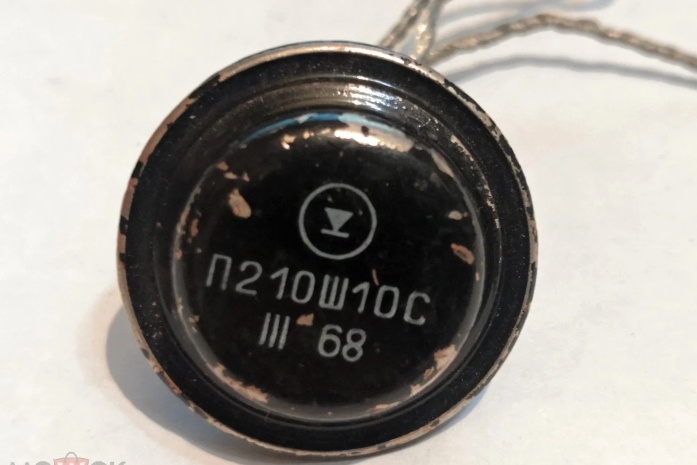

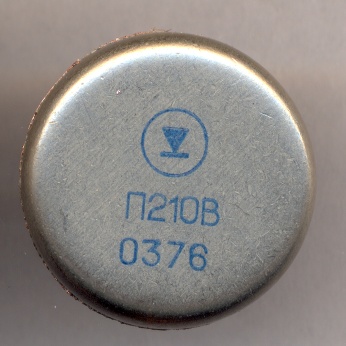

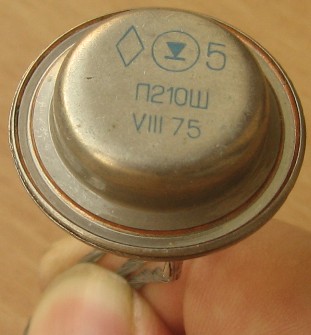

Транзисторы с военной приемкой были щедро снабжены дополнительными
буквами и значками на корпусе; значение их неизвестно, скорее всего разбраковка по
каким-то параметрам:
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |

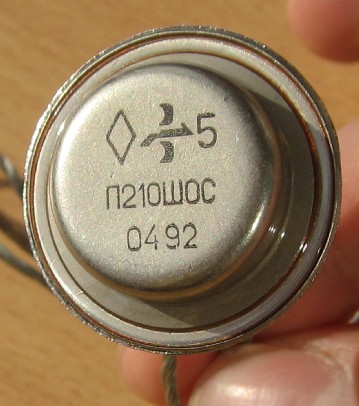

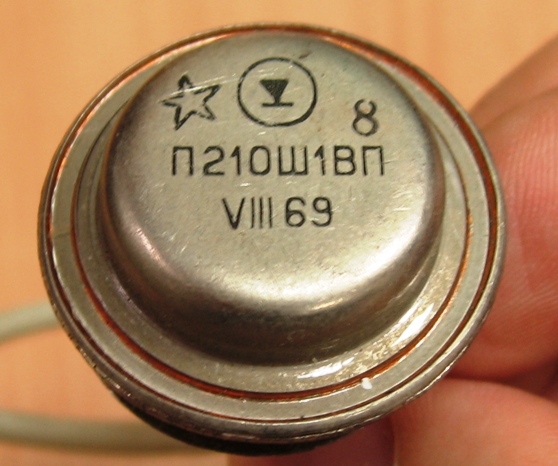

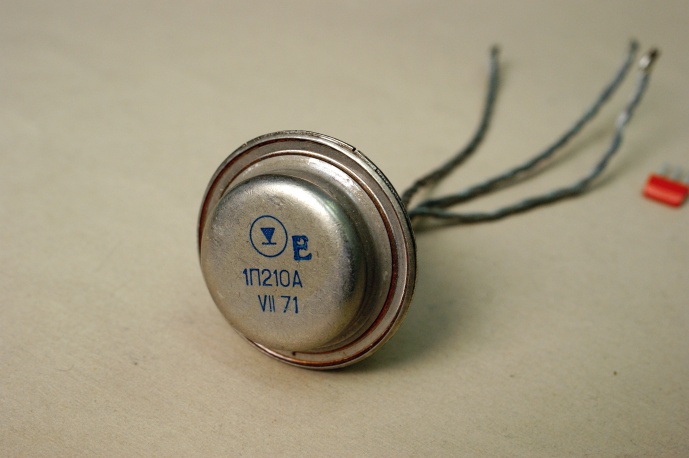

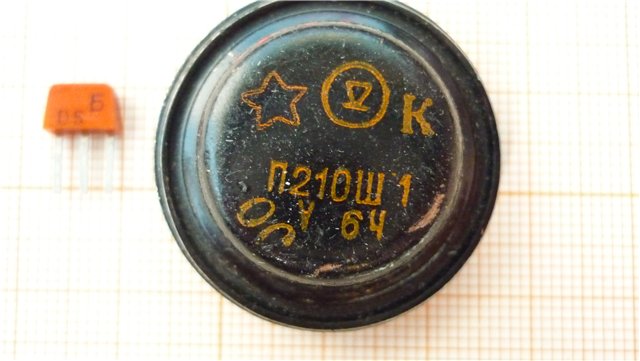

транзистор со странной единичкой перед обозначением:![]() (фото с форума "Портативное ретрорадио") |
(фото с форума "Портативное
ретрорадио")
![]() |
![]() |
![]() (фото с форума "Портативное ретрорадио") |
![]() (фото с форума "Портативное ретрорадио") |
(фото с форума "Портативное
ретрорадио")
![]() |
![]() |
(фото с форума "Портативное
ретрорадио")
![]() |
![]() |

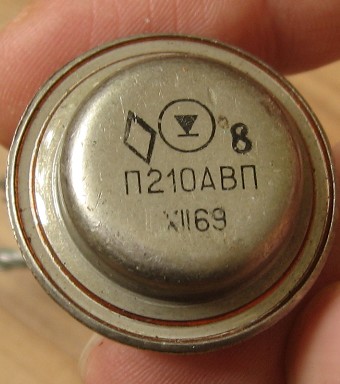

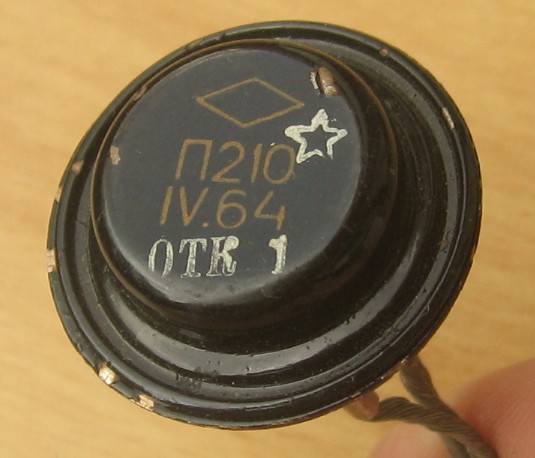

Были и транзисторы со странной единичкой после обозначения...
(фото с форума "Портативное
ретрорадио")
...и еще более странной двойкой:

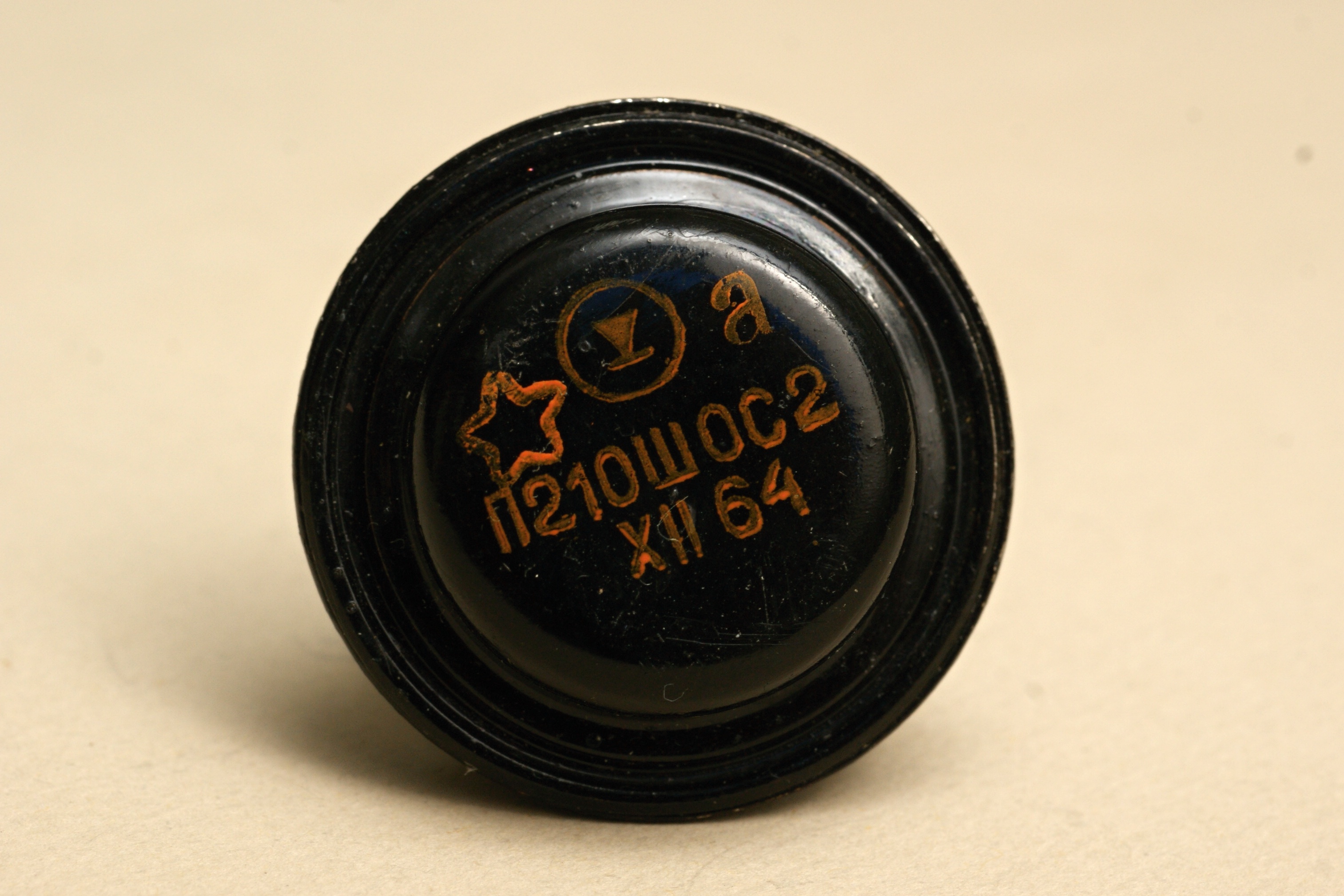

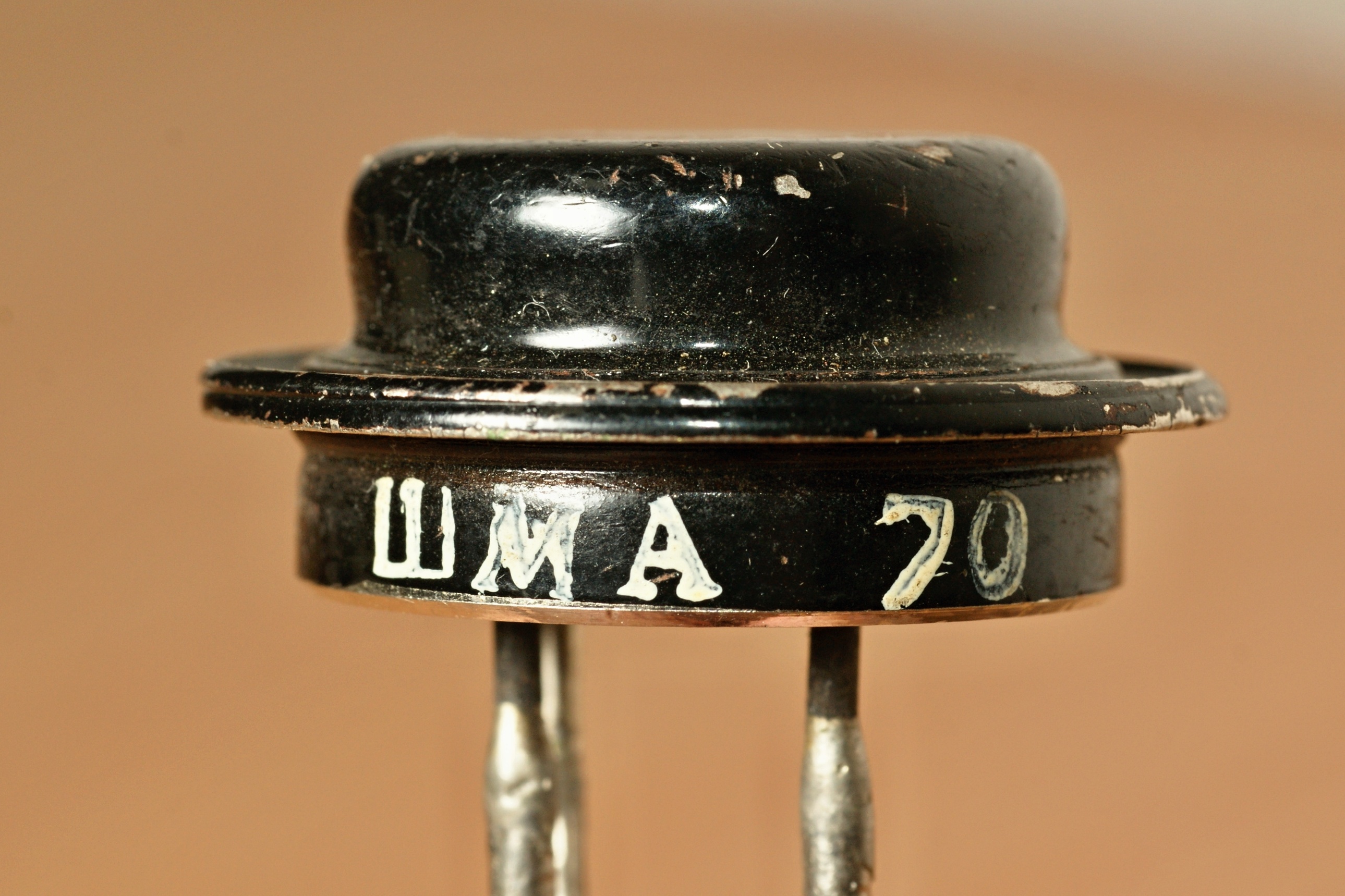

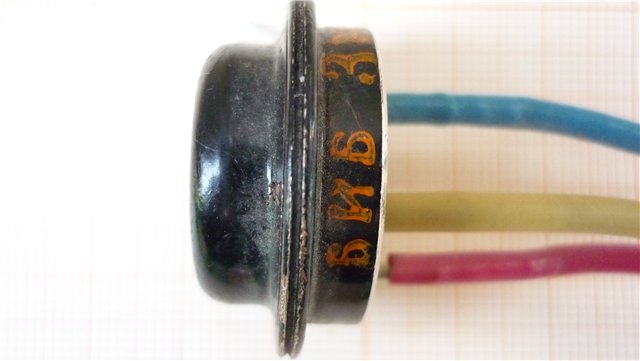

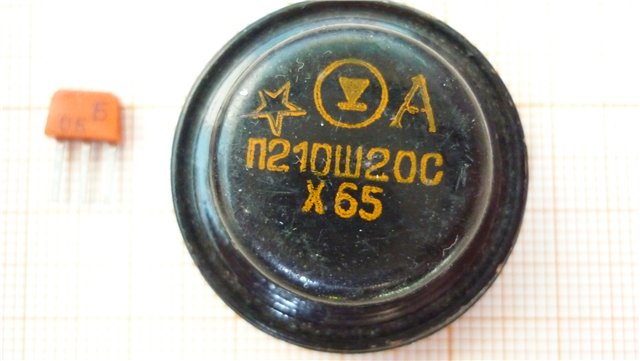

Традиционные для спецвариантов загадочные буквы на боку:
(фото с форума "Портативное
ретрорадио")
(фото с форума "Портативное
ретрорадио")
