П302 - П306А, П302М, П306М, П304М1, П306М1

Среди транзисторов П3хх - кремниевых мощных низкочастотных - есть несколько белых пятен. Так, в частности, нет никаких упоминаний о транзисторе П301, хотя по всей логике, он должен был существовать.

   П302-П304 же - вполне рядовые, появились примерно в 1960 году. Разработаны они были московским НИИ-35 "Пульсар", а серийное производство проходило на Воронежском заводе полупроводниковых приборов.

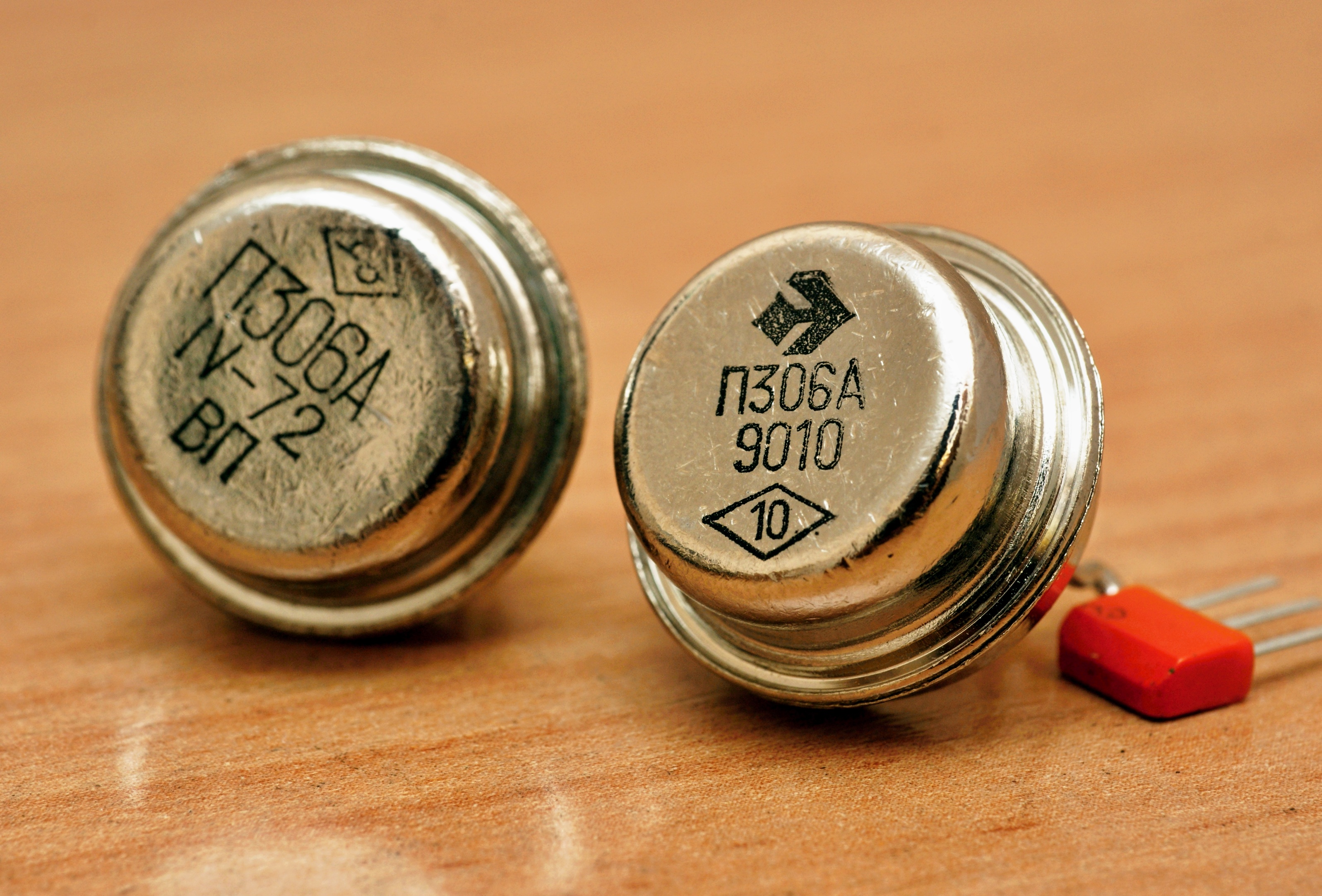

   В 1968 году появились П306 и П306А. В справочниках они идут единой группой вместе с П302-П304, хотя появились позже и выпускались по собственным, немного отличающимся ТУ. Еще одно белое пятно - транзистор П305. По идее, такой должен быть. Ан нет, нигде, ничего...

   Эти транзисторы выпускались и пластмассовом корпусе, см. П302-П306М. Причем, в литературе я такого варианта не встречал.

   Не встречается в книгах и самый последний вариант этих транзисторов - П30хМ1. Чем он отличается от более ранних выпусков - непонятно.

   Справочный лист на них, и данные из отраслевого каталога на П302-П304 и П306; для последнего есть версии военного и гражданского применений, а также вариации разных лет. Также есть заводские паспорта на П302-П304 и на П306, П306А.

   К 90-м годам они попали в категорию неперспективных, с рекомендацией замены на КТ932 или КТ933, ну или на 2Т932/2Т933 для военных версий.

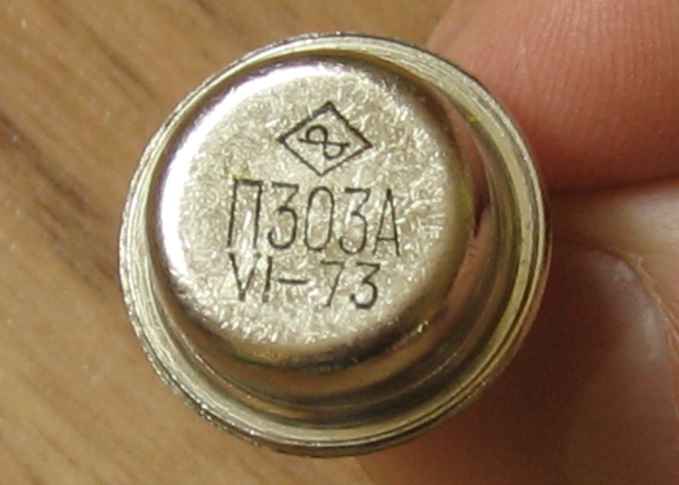

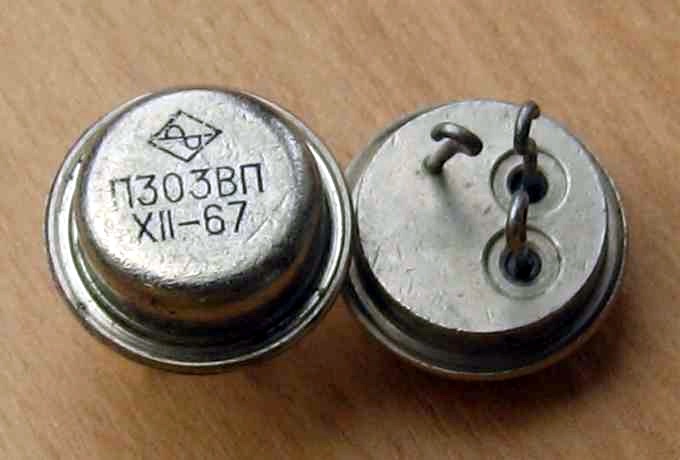

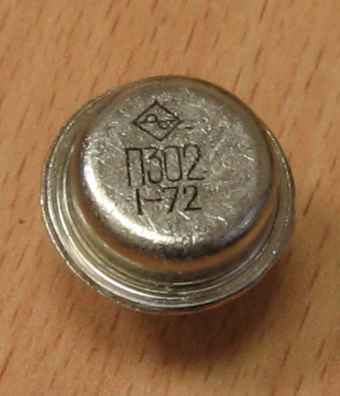

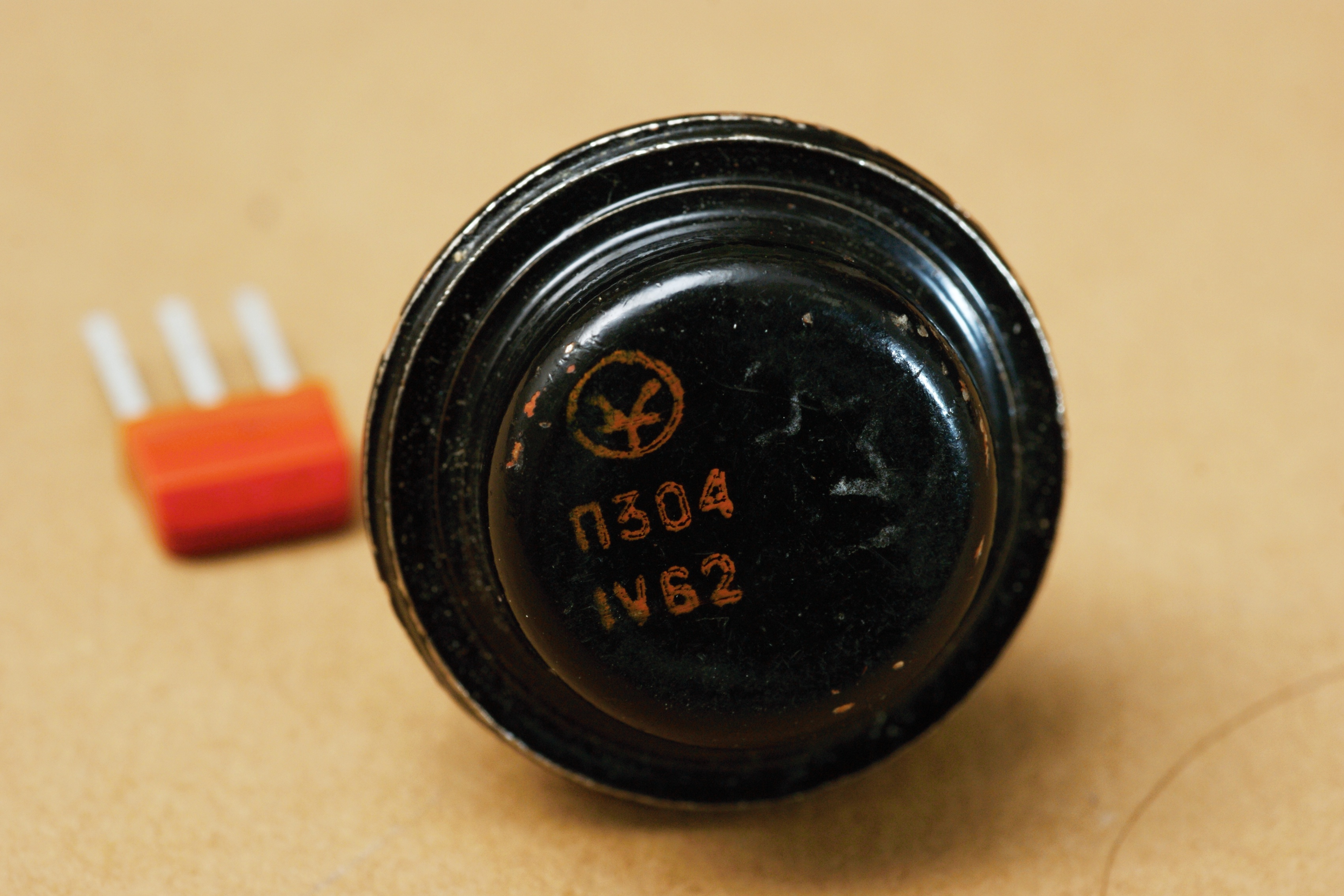

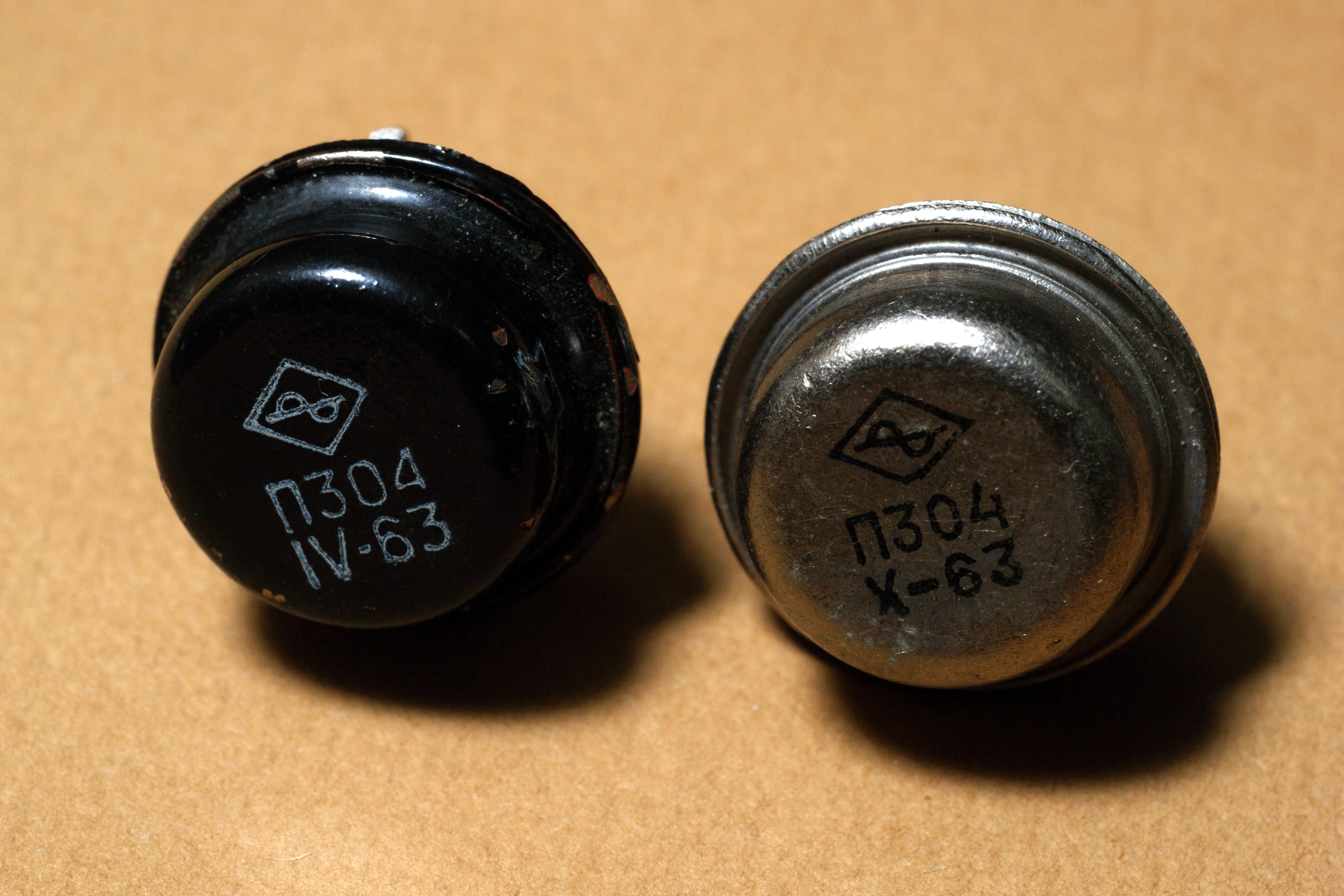

П304 - редкая вещь. Это отбраковка по граничной частоте, они работоспособны лишь до 50 кГц, да и по допустимому току эмиттера уступают своим собратьям. Видимо, с отработкой технологии их выпуск был прекращен, и все транзисторы пошли с нормальными параметрами.

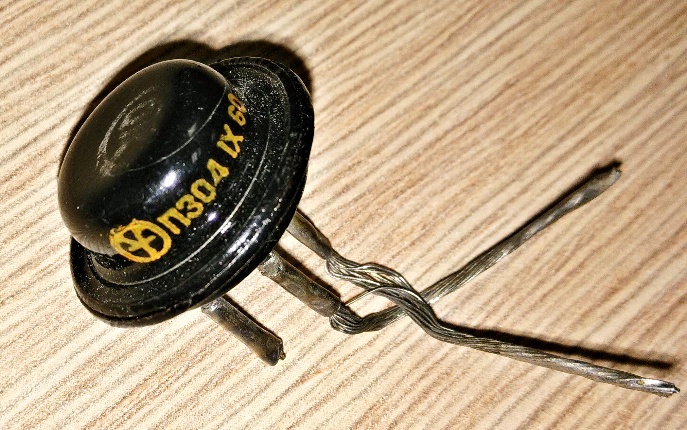

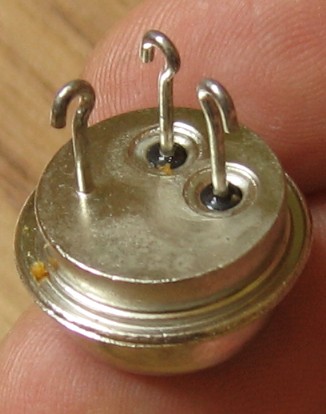

(фото Александра Назаренко)

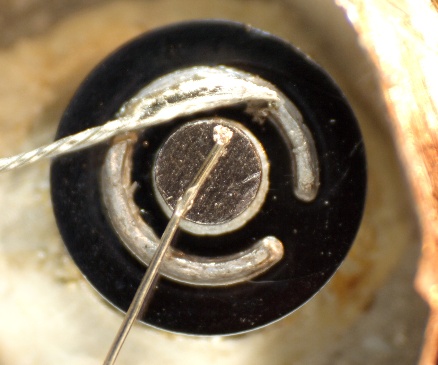

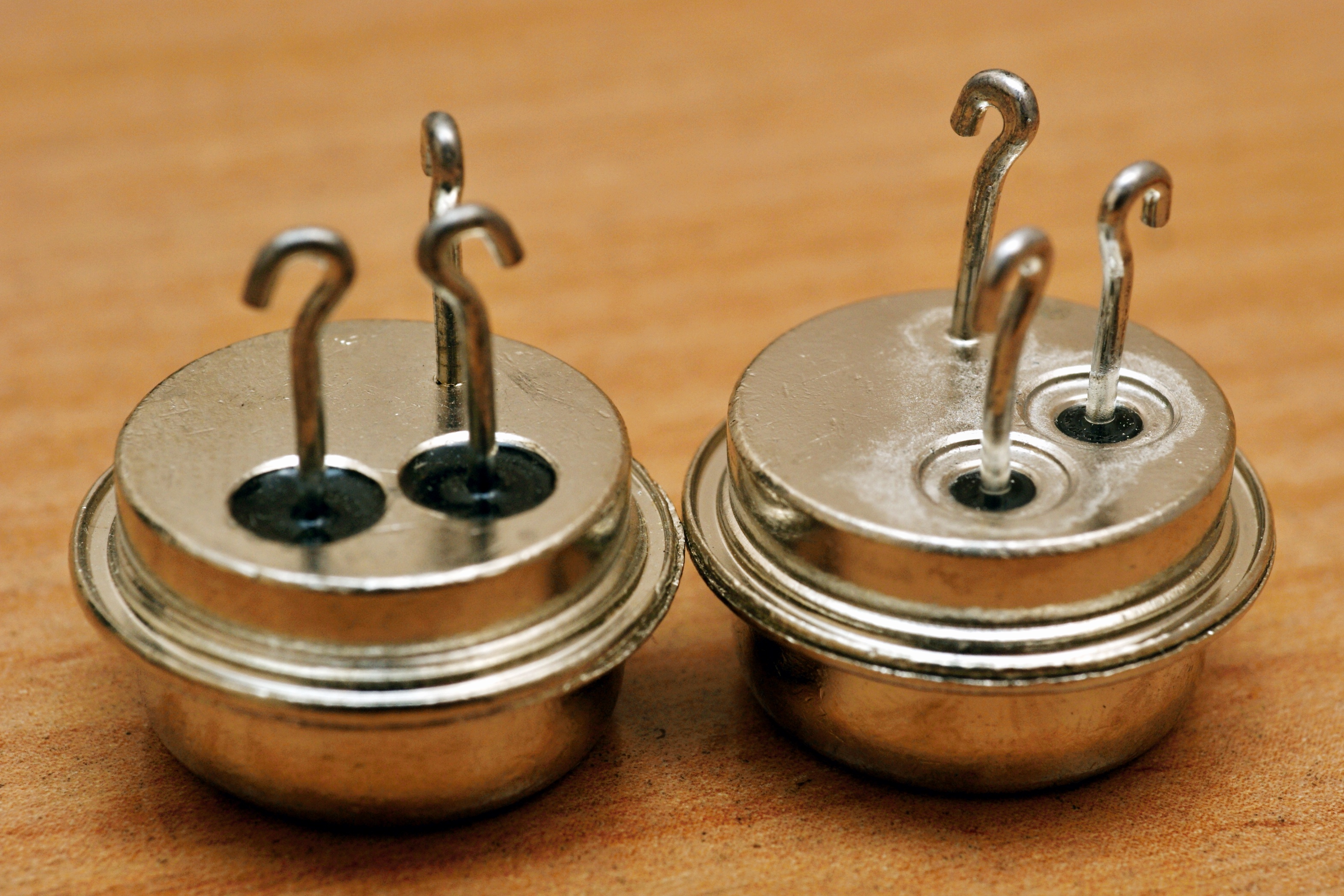

(фото пользователя spamonly)

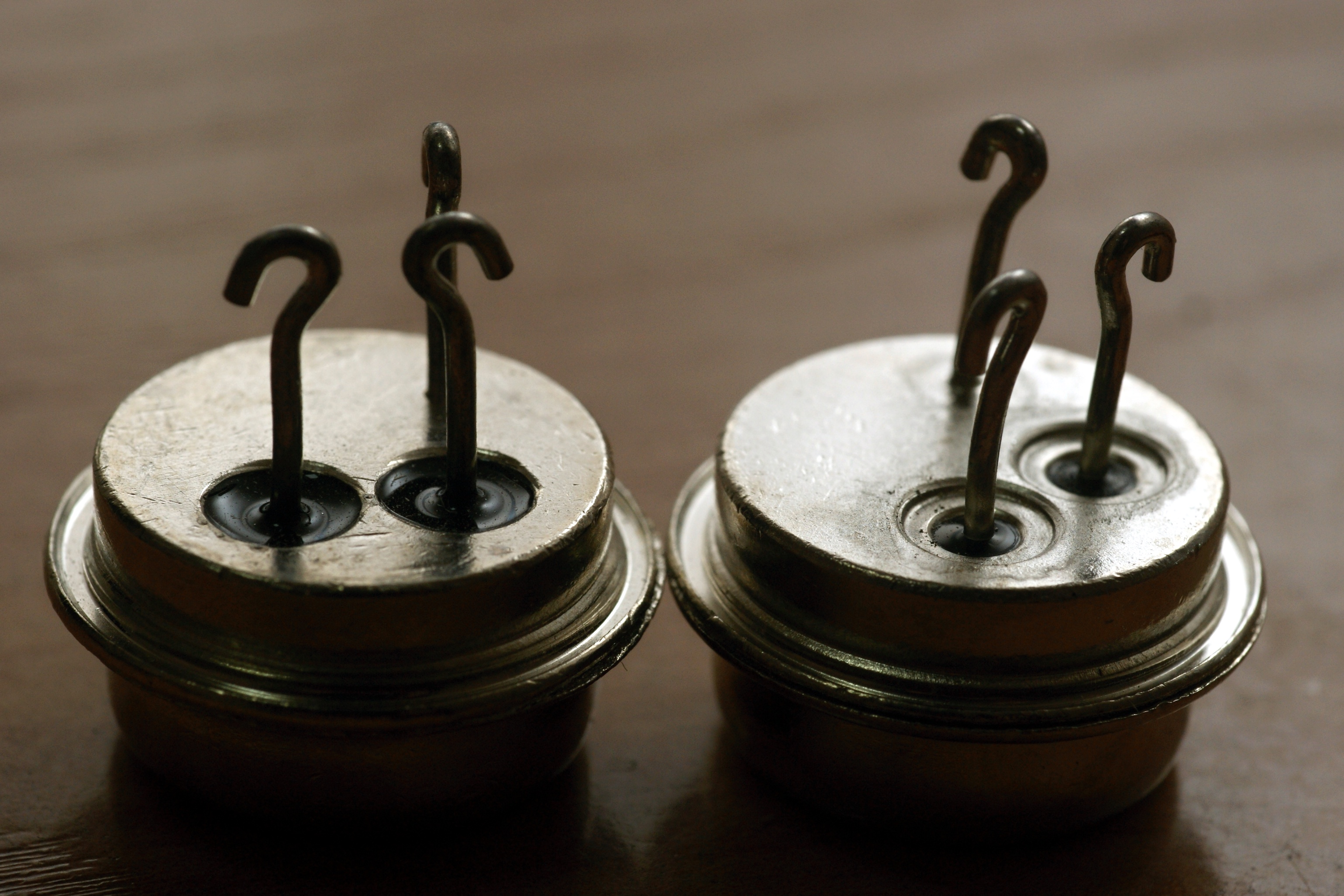

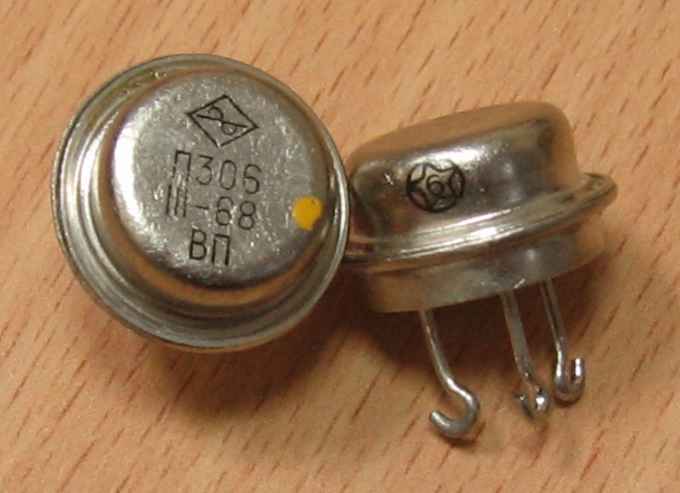

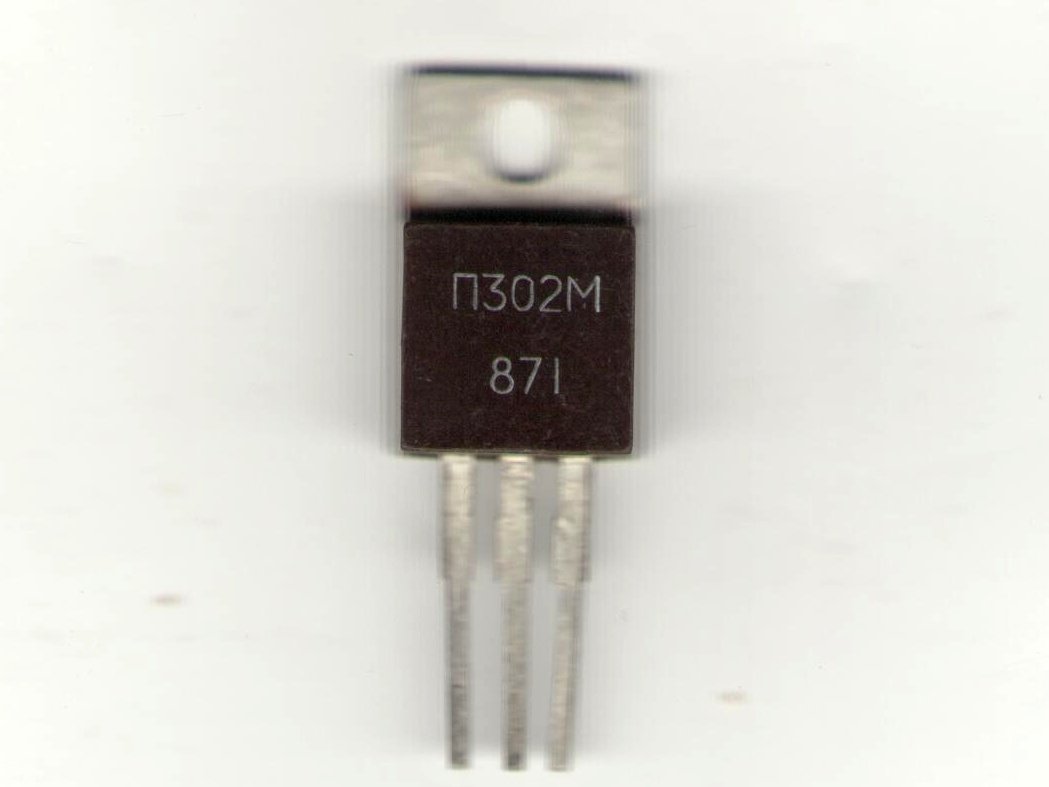

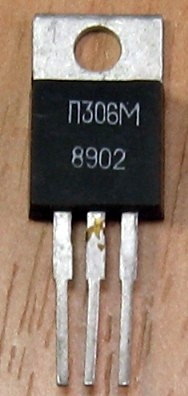

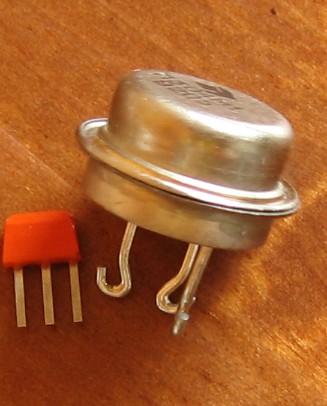

варианты в пластмассовом корпусе:

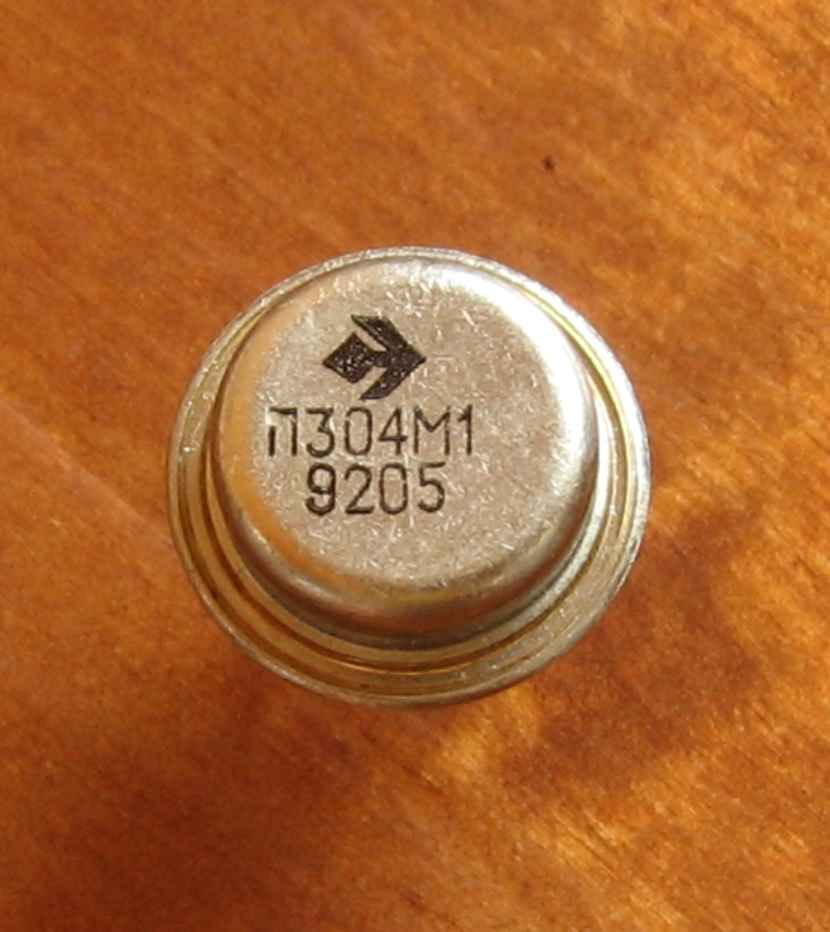

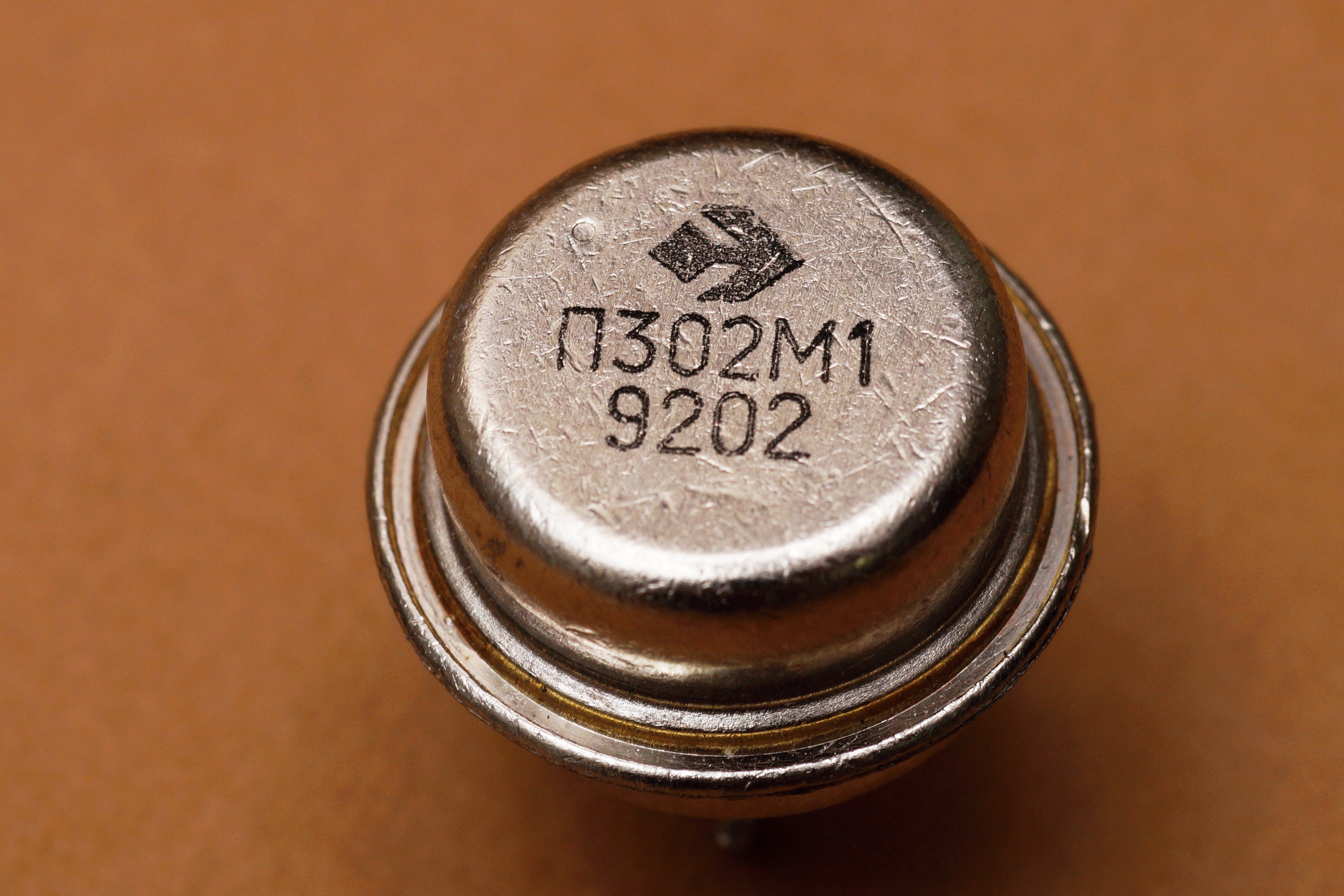

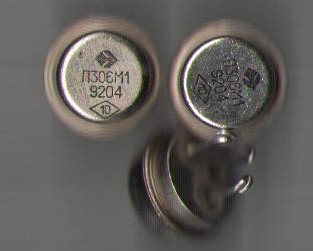

Также, как и у П213ых, у этих транзисторов в 1989-90 году появились версии П30хМ1 (изначально было только два варианты, П302М1 и П304М1).

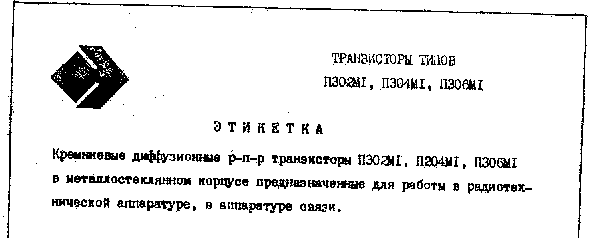

Это транзисторы для спецприменений. Но внешне, да и по параметрам в заводских паспортах (и в опытном варианте, и в серийном) они не имеют никаких отличий от традиционных выпусков.

Источники:

1. Транзисторы и полупроводниковые диоды. Под общей редакцией И. Ф. Николаевского.- Москва, Связьиздат, 1963.
2. Лабутин Вадим Константинович. Мощные низкочастотные транзисторы. М.-Л., издательство "Энергия", 1964. (Массовая радиобиблиотека. Вып. 548.)
3. Справочник. Часть III. Выпуск 2. Полупроводниковые приборы. 1965.
4. Д. С. Гурлев. Справочник по электронным приборам. Издание четвертое, переработанное и дополненное.- Киев, издательство "Технiка", 1966.
5. Лабутин В. К. Транзисторы. Издание второе, переработанное и дополненное. Москва, "Энергия", 1967. (Массовая радиобиблиотека. Вып. 638.)
6. Давидов П.Д. Анализ и расчет тепловых режимов полупроводниковых приборов. М., «Энергия», 1967г. (Б-ка по автоматике. Вып. 264).
7. Справочник по полупроводниковым диодам и транзисторам. Изд. 2-е. М., "Энергия", 1968.
8. Ю.В. Сафрошкин. Переходные характеристики и устойчивость транзисторных стабилизаторов напряжения и тока. М, «Энергия», 1968. (Б-ка по автоматике. Вып. 272).
9. Транзисторы. Справочник. Издание 3-е. Под редакцией И. Ф. Николаевского.- Москва, издательство "Связь", 1969.
10. Петър Кисьов, Георги Стоянов. Справочник по полупроводникови диоди и транзистори. Техника - София, 196?.
11. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
12. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971
13. Каталог полупроводниковых приборов. - Москва, ЦНИИ "Электроника", 1971.
14. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 3-е, переработ. и доп. М., "Энергия", 1972.
15. Левин В.М., Ломанович В.А., Тарнижевский М.В. Эксплуатация автоматических противокоррозионных устройств. М., Стройиздат, 1972.
16. Краткий справочник конструктора радиоэлектронной аппаратуры. Под ред. Р. Г. Варламова. М., «Сов. радио», 1973
17. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
18. Малогабаритная радиоаппаратура. Справочник радиолюбителя. - Киев "Наукова думка", 1975.
19. Малинин Р.М. Справочник по транзисторным схемам. Изд. 2-е, перераб. М., "Энергия", 1975 (Массовая радиобиблиотека. Вып. 852).
20. Полупроводниковые приборы. Справочник. Том IX. Транзисторы. Издание второе. - Министерство электронной промышленности СССР. Научно-исследовательский институт. 1976.
21. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977
22. Терещук Р. М. и др. Полупроводниковые приемно-усилительные устройства: Справочник радиолюбителя.- Киев: "Наукова думка", 1981.
23. Транзисторы для аппаратуры широкого применения: Справочник / К. М. Брежнева, Е. И. Гантман, Т. И. Давыдова и др. Под ред. Б. Л. Перельмана. - М.: Радио и связь, 1981
24. Атанас Шишков. Транзистори и диоди. Кратък справочник. Второ допълнено издание. София, Държавно издателство "Техника". 1981.
25. Полупроводниковые приборы: Транзисторы. Справочник/В. А. Аронов, А. В. Баюков, А. А. Зайцев и др. Под общ. ред. Н. Н. Горюнова,— М.: Энергоиздат, 1982.
26. Мощные полупроводниковые приборы. Транзисторы: Справочник / Б. А. Бородин, В. М. Ломакин, В. В. Мокряков и др.; Под ред. А. В. Голомедова. — М.: Радио и связь, 1985.
27. Полупроводниковые приборы: Транзисторы. Справочник/Под общей редакцией Н. Н. Горюнова. Издание второе, переработанное, - М.: Энергоатомиздат, 1985.
28. Терещук Р. М. и др. Полупроводниковые приемно-усилительные устройства: Справ. радиолюбителя / В. М. Терещук, К. М. Терещук, С. А. Седов.— 3-е изд., перераб. и доп.- Киев: "Наукова думка", 1987.
29. Полупроводниковые приборы. Справочник. Том XVI. Транзисторы. Издание второе. - Министерство электронной промышленности СССР. Научно-исследовательский институт.
30. Транзисторы: Справочник/ О. П. Григорьев, В. Я. Замятин, Б. В. Кондратьев, С. Л. Пожидаев - М.: Радио и связь, 1989.— (Массовая радиобиблиотека; Вып. 1144)
31. Димитър Рачев. Справочник радиолюбителя. Държавно издателство "Техника". 1990.
32. Перечень неперспективных ПП и рекомендуемых замен. - Центральное конструкторское бюро "Дейтон", 1991.
33. Аксенов А. И. и др. Элементы схем бытовой радиоаппаратуры. Диоды. Транзисторы: Справочник / А. И. Аксенов, А. В. Нефедов, А. М. Юшин.— М.: Радио и связь, 1992. (Массовая радиобиблиотека; Вып. 1190).
34. Петухов В. М. Транзисторы и их зарубежные аналоги. Биполярные транзисторы средней и большой мощности низкочастотные. Справочник. В 4 т. Т. 2. Издание второе, исправленное.— М.: ИП РадиоСофт, 2004.
