ПЭВ-х

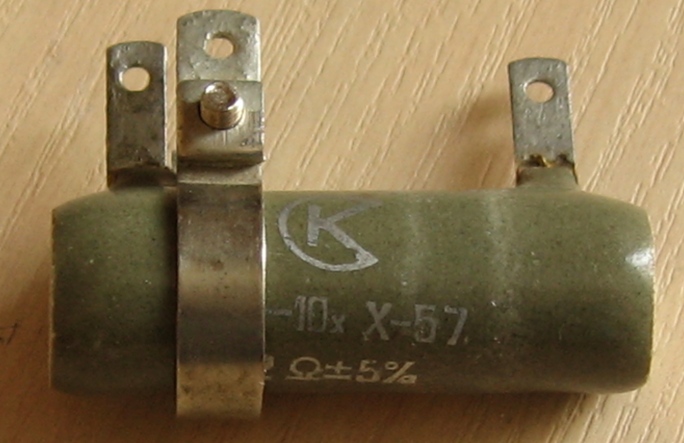

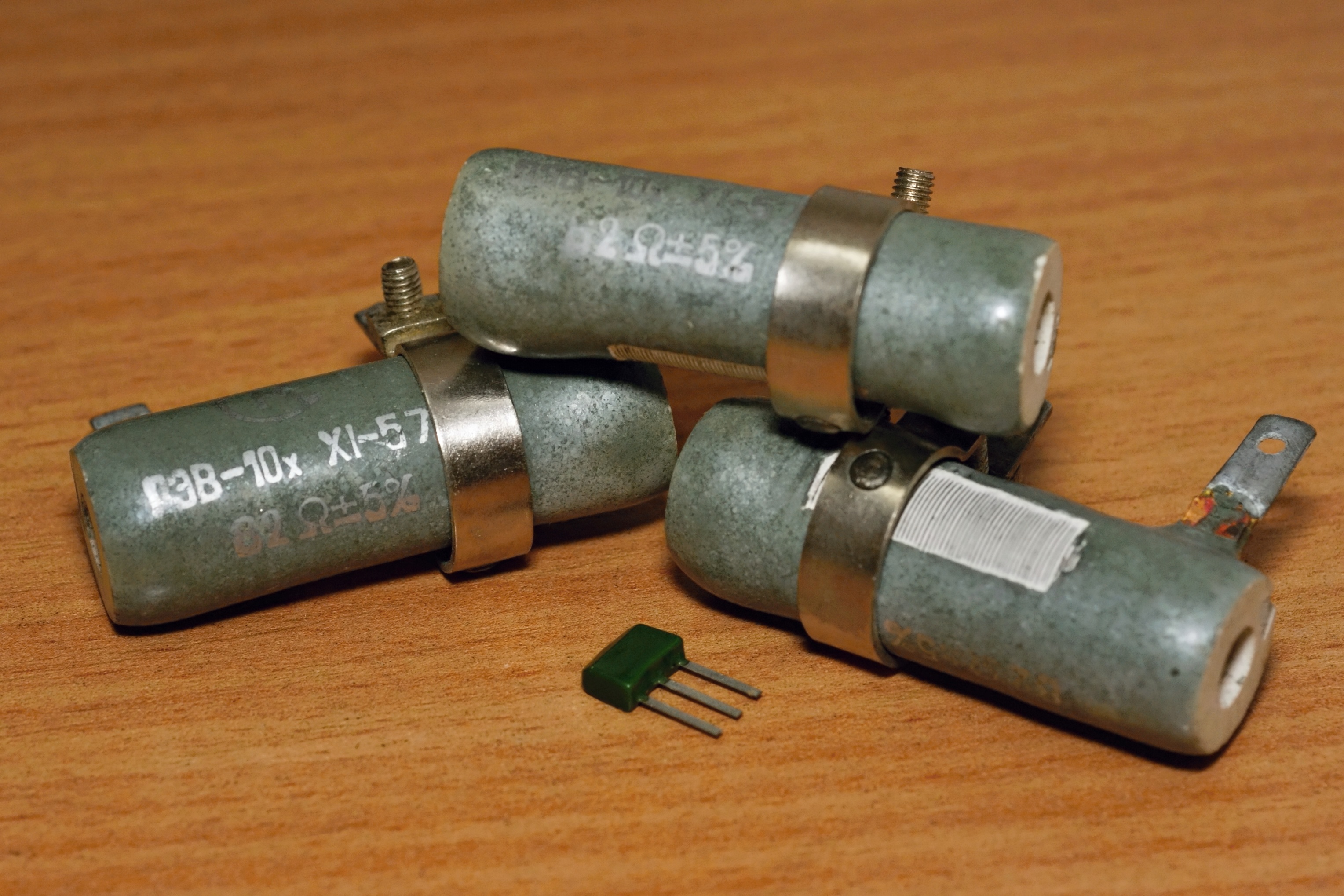

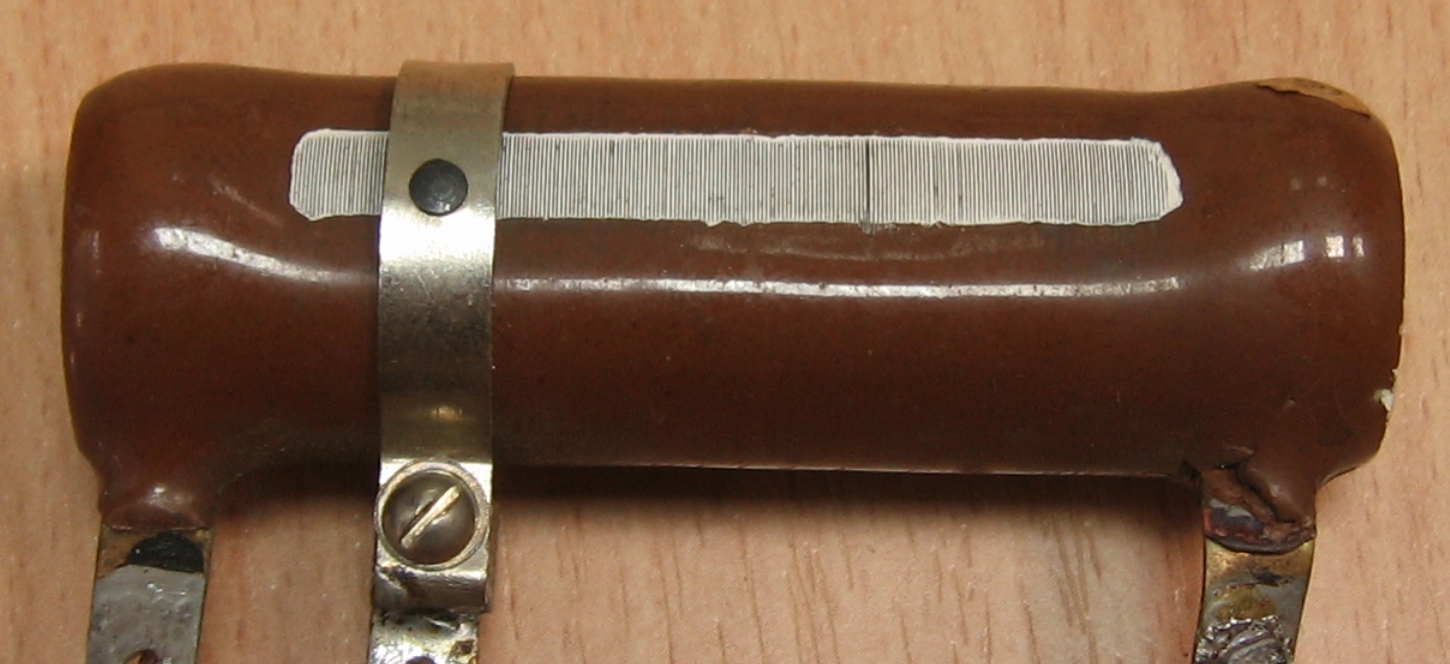

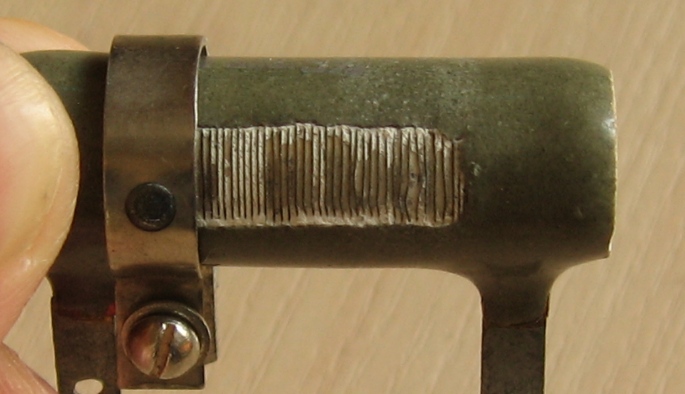

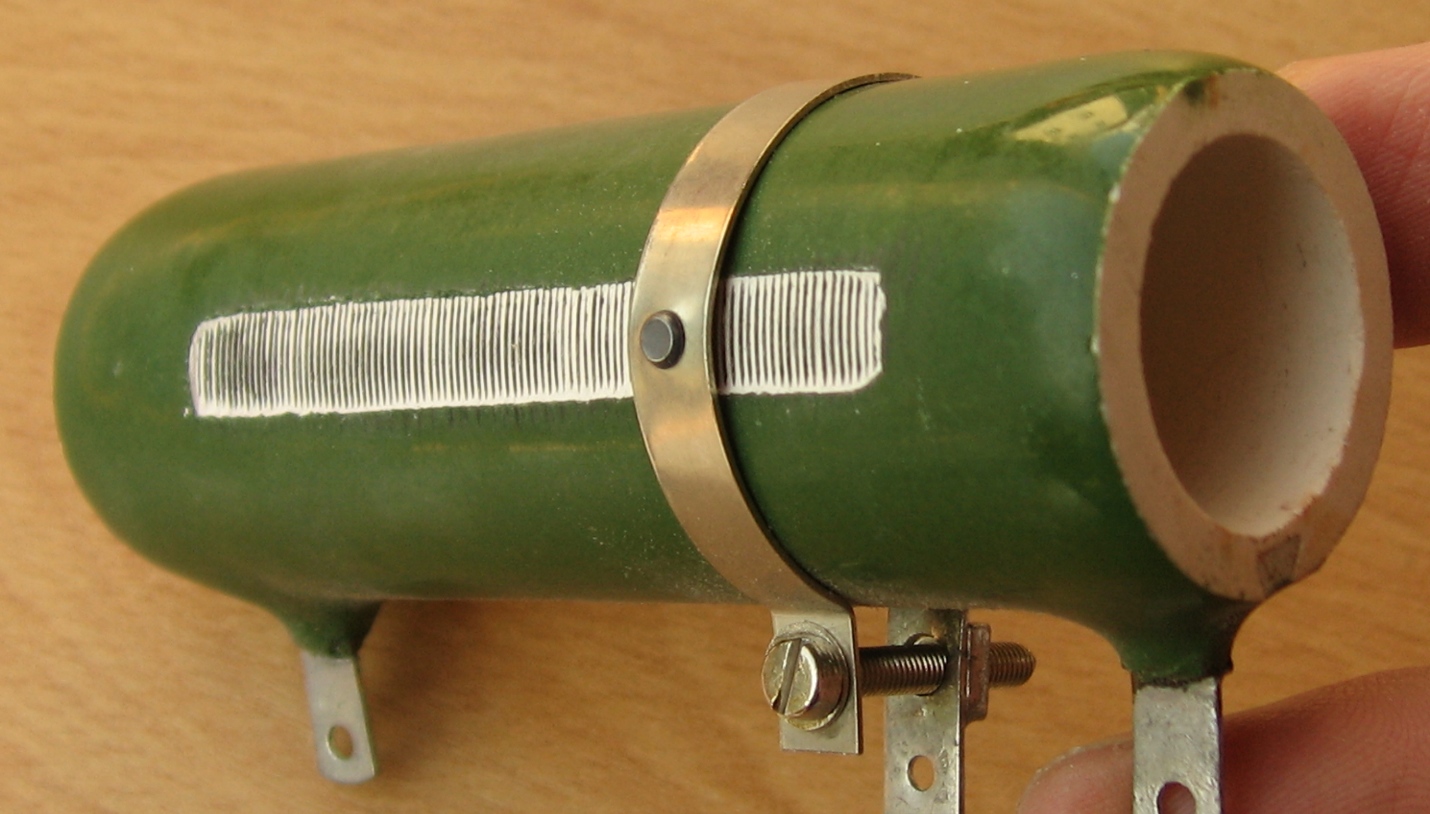

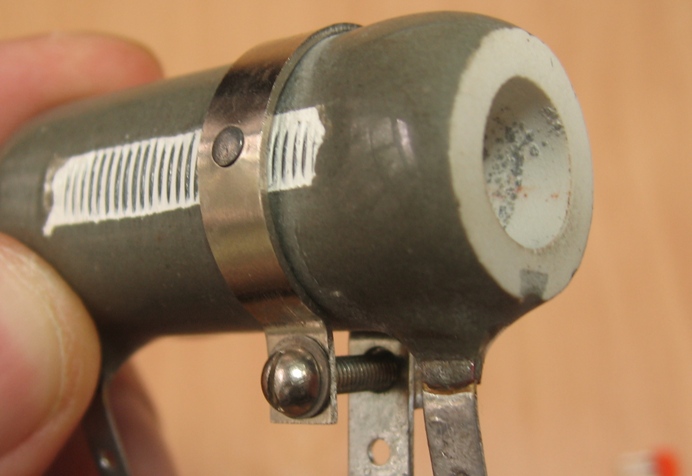

Практически одновременно с резисторами ПЭВ, в 50-х годах, появились и их регулируемые варианты, известные нам сейчас под названием ПЭВР. Отличались они наличием латунного хомутика который может перемещаться по зачищенной обмотке.

Но первоначально, приблизительно до 1965 года, они назывались ПЭВ-х, (П)роволочные (Э)малированные (В)одостойкие с передвижным (х)омутиком. Рекламный листок на них с Всесоюзной промышленной выставки 1956 года.

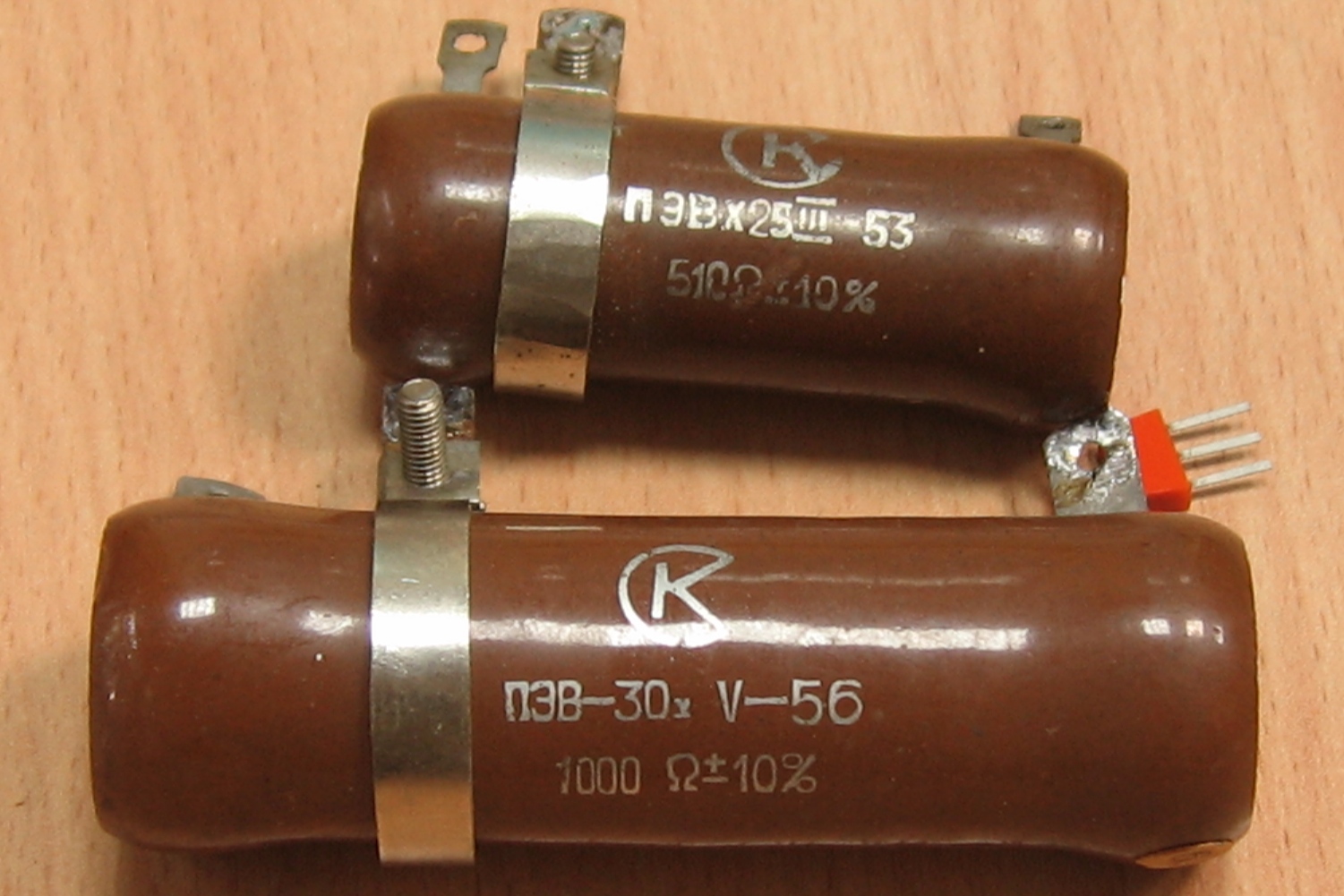

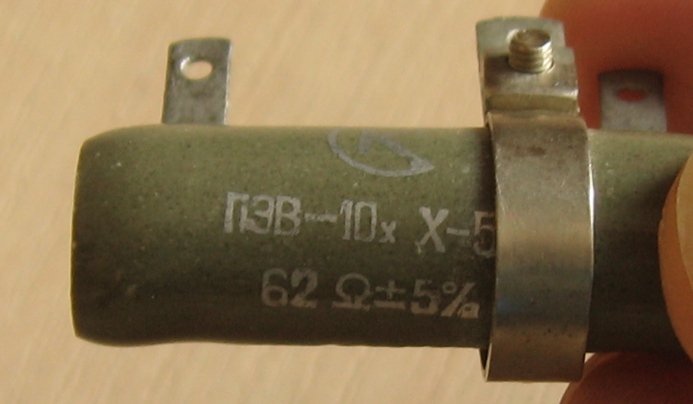

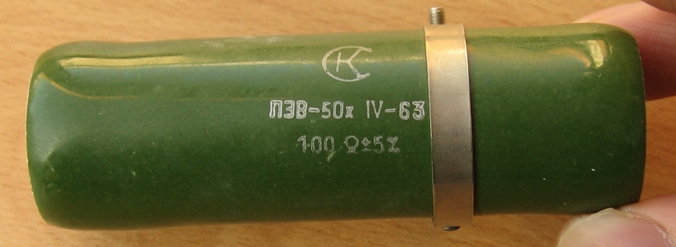

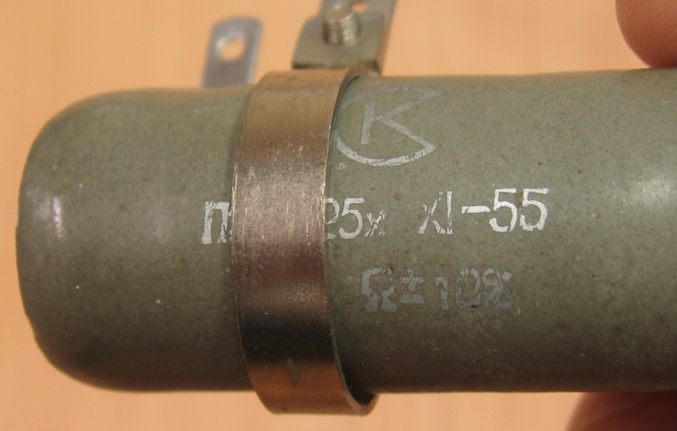

Интересно, что у самых первых выпусков буква "х" ставилась сразу после названия резисторов (ПЭВх-25), а затем её вынесли за обозначение мощности (ПЭВ-25х).

Производитель - Горьковский завод №671 МПСС (ныне ПО "Эркон", г.Нижний Новгород).

Электрические параметры

Диапазон выпускаемых номиналов - от 5 Ом до 2,7 кОм (у резисторов разной мощности этот диапазон отличается)
Максимально допустимая рассеиваемая мощность - 10; 15; 20; 25; 30; 50 и 100 Вт
Рабочая температура -60 ... +100°С
Относительная влажность не более 98%

В отличии от своих нерегулируемых собратьев, за десять лет своего существования они мало изменились. Единственное - первые варианты ПЭВ-10х выпускались только до 100 Ом, но довольно быстро эту границу отодвинули до 200 Ом.

Источники:

1. Всесоюзная промышленная выставка. Сборник справочных листков. 1956. - Министерство радиотехнической промышленности.
2. Терещук Р.М., Домбругов Р.М., Босый Н.Д. Справочник радиолюбителя. Под общ. ред. В.В. Огиевского. - Киев.: Государственное издательство технической литературы УССР, 1957.
3. Малинин Р.М. Конденсаторы и сопротивления. М. Воениздат, 1959
4. Справочник начинающего радиолюбителя. Под общей редакцией Р.М. Малинина. - М.-Л.: Госэнергоиздат, 1961 (МРБ 400)
5. Справочник радиолюбителя. Издание третье. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1963 (Массовая радиобиблиотека, вып. 394)
6. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
7. Панфилов Н.Д. Усилители киноустановок. Издательство "Искусство", Москва, 1968.
8. Почепа А.М. Проверка исправности электрорадиодеталей в домашних условиях. Одесса: Издательство «Маяк». 1969.
9. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
10. В.П. Градиль. Краткий справочник радиомонтажника. - Харьков, "Прапор", 1974.
