ПЭВР

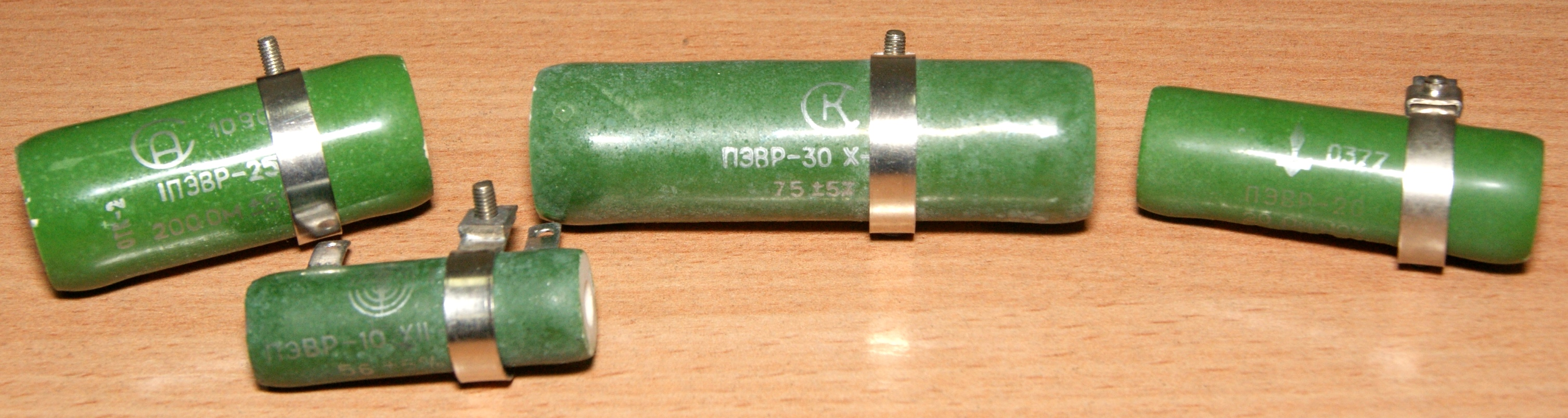

С середины 60-х годов резисторы ПЭВ-х получили новое название - ПЭВР, (Р)егулируемые, под которым выпускаются и поныне.

Производители - завод "Орбита" (ныне ПО "Эркон", Нижний Новгород), армянские заводы "Резистор" (г.Эчмиадзин) и "Омега" (г.Ленинакан), и Алагирский завод сопротивлений.

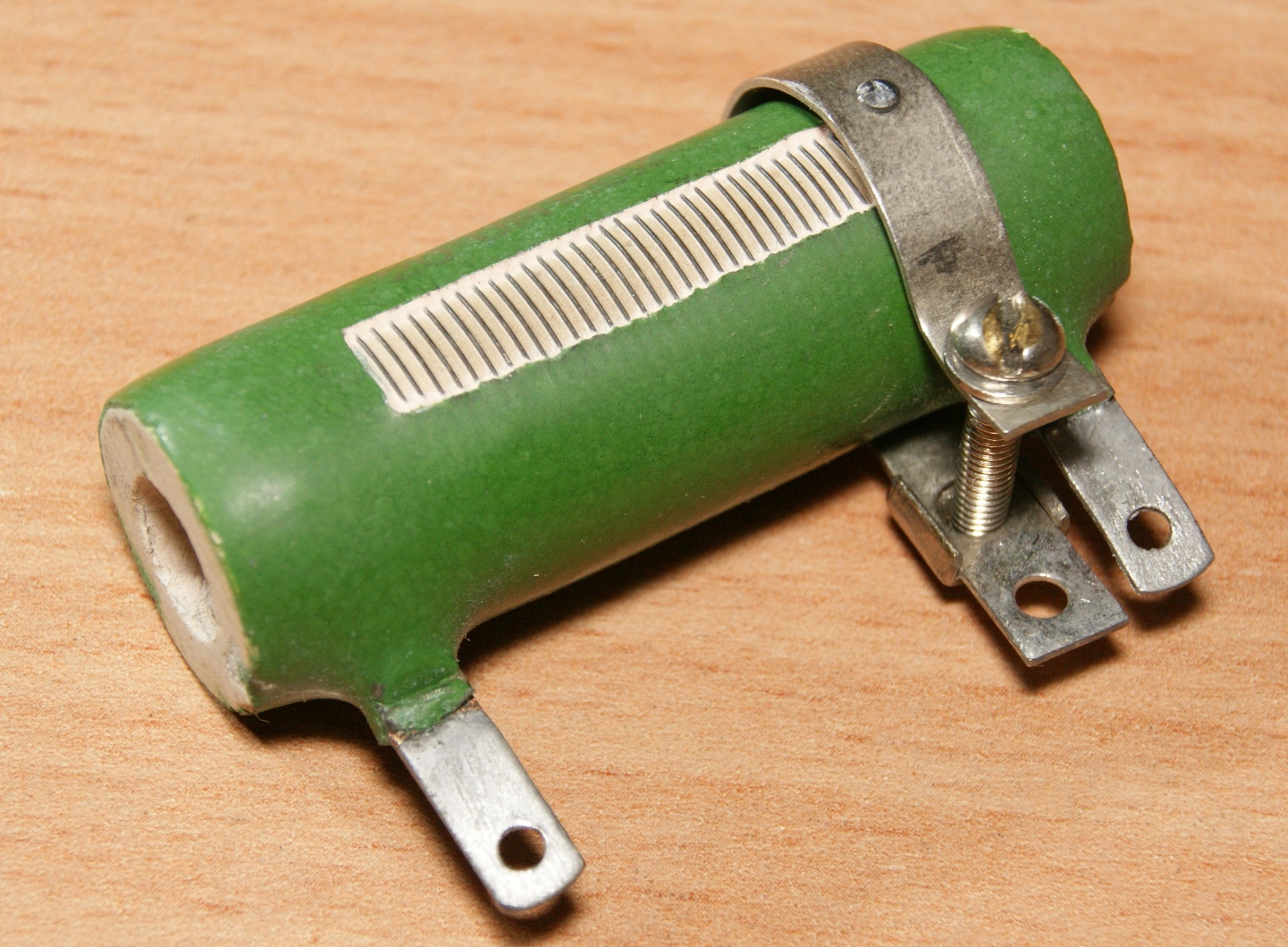

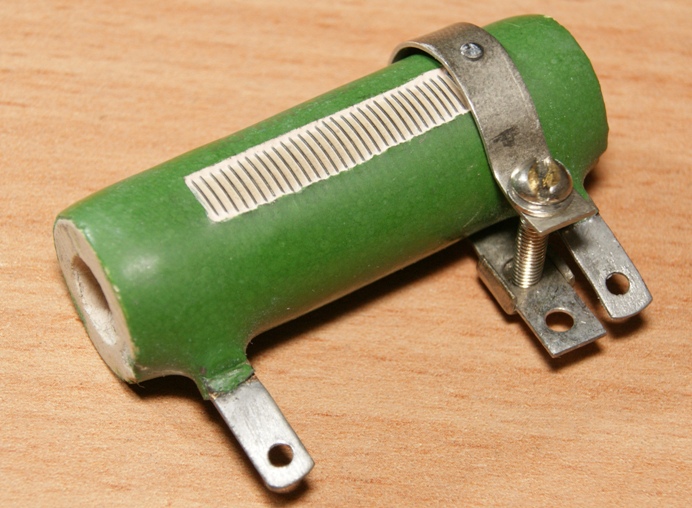

От "базового" члена семейства, резисторов ПЭВ, они отличаются наличием хомутика с зажимным винтом, который можно передвигать вдоль корпуса резистора, изменяя величину сопротивления. Для контакта хомутика с витками вдоль корпуса резистора имеется очищенная от стеклоэмали дорожка.

Справочные листы на них из отраслевого справочника, версия 1967 года.

Кроме того, на некоторые мощности - а именно, на 3, 7,5, 40 и 75 Вт - регулируемых вариантов не выпускалось. Также у них несколько уже диапазон выпускаемых номиналов - от 3...220 Ом для маломощных резисторов до 47...2700 Ом для 100-ваттных.

Источники:

1. Ломанович В.А. Справочник по радиодеталям (Сопротивления и конденсаторы). - М., изд-во ДОСААФ, 1965
2. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
3. Справочник. Часть III. Выпуск 3. Сопротивления (резисторы). Редакция 2-67. 1967.
4. Панфилов Н.Д. Усилители киноустановок. Издательство "Искусство", Москва, 1968.
5. Мартюшов К.И., Зайцев Ю.В. Технология производства резисторов. Учебн. пособие для специальности "Полупроводники и диэлектрики", М., "Высш. школа", 1972
6. Майоров С. А. и др. Электронные вычислительные машины (справочник по конструированию). Под ред. С. А. Майорова. - М., "Сов. радио", 1975
7. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975
8. Радиодетали, радиокомпоненты и их расчет. Под ред. А.В. Коваля. М., "Сов. радио", 1977
9. Справочник по элементам радиоэлектронных устройств. Под ред. В.Н. Дулина, М.С. Жука. М., "Энергия", 1977
10. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. Изд. 2-е, перераб. и доп. М., "Энергия", 1977
11. Резисторы: (справочник) / Ю.Н. Андреев, А.И. Антонян, Д.М. Иванов и др.; Под ред. И.И. Четверткова. - М.: Энергоиздат, 1981.
12. Бодиловский З.Г. Справочник молодого радиста: 4-е изд., перераб. и доп. — М.: Высш. шк., 1983. (Профтехобразование. Библиотечная серия)
13. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под общ ред. И. И. Четверткова и В. М. Терехова. - М.: Радио и связь, 1987.
14. Димитър Рачев. Справочник радиолюбителя. Държавно издателство "Техника". 1990.
15. Врублевский Л.Е. и др. Силовые резисторы / Л.Е. Врублевский, Ю.В. Зайцев, А.И. Тихонов. - М.: Энергоатомиздат, 1991
16. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под ред. И. И. Четверткова и В. М. Терехова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1991
17. Аксенов А. И., Нефедов А. В. Элементы схем бытовой радиоаппаратуры. Конденсаторы. Резисторы: Справочник.— М.: Радио и связь, 1995 — (Массовая радиобиблиотека; Вып. 1203)
18. Перечень электрорадиоизделий, разрешенных к применению при разработке (модернизации), производстве аппаратуры, приборов, устройств и оборудования военного назначения. Часть 11. Резисторы и конденсаторы. МОП 44 001.11-2006. Министерство обороны Российской Федерации. ФГУП "22 ЦНИИИ Минобороны России".
