ПТМН

(П)роволочные (Т)очные (М)алогабаритные (Н)ихромовые. Любопытно, что иногда встречается расшифровка "... из "(М)ягкой (Н)ихромовой". В отличие от ПТН, которые, в таком случае должно быть из жёсткой проволоки...

Из всех резисторов группы ПТ, эти - самые массовые. И прожили они дольше всех, вплоть до 90-х годов.

Резисторы выполнены на основе провода из нихрома (НХ-1, НХ-2) с многослойной намоткой.

Разработаны они были в середине 60-х годов московским НИЭМИ. Производители - завод "Контакт", г.Йошкар-Ола, Алагирский завод сопротивлений и Ленинаканский завод резисторов "Омега".

Также есть любопытная цитата про их историю, "Вслед за потенциометрами начались массовые отказы прецизионных термостабильных резисторов ПТМН по причине того, что серийный завод, назначенный к их выпуску, не справился с задачей - не смог освоить производство резисторов номиналом выше 820 кОм, а номиналом выше 300 кОм были крайне ненадежны. Пришлось осваивать производство ПТМН на ИЭМЗ. Изготовленная в марте 1966 г. первая партия этих резисторов оказалась надежнее и дешевле чем у предыдущего производителя."

Надо сказать, что ижевских ПТМН мне пока не попадалось... и кто был тот "серийный завод", который с ними не справился?

Электрические параметры

Диапазон выпускаемых номиналов - 1 Ом ... 1 МОм (ранние выпуски были только до 300 кОм, кроме того они имели номиналы нестандартного ряда)
Максимально допустимая рассеиваемая мощность - 0,5 и 1 Вт
Допускаемое отклонение от номинального сопротивления +0,25% +0,5% +1%
Рабочее напряжение 400 В
Диапазон рабочих температур -60 ... +125°С
Минимальная наработка 10000 ч

Данные из отраслевого каталога на них.

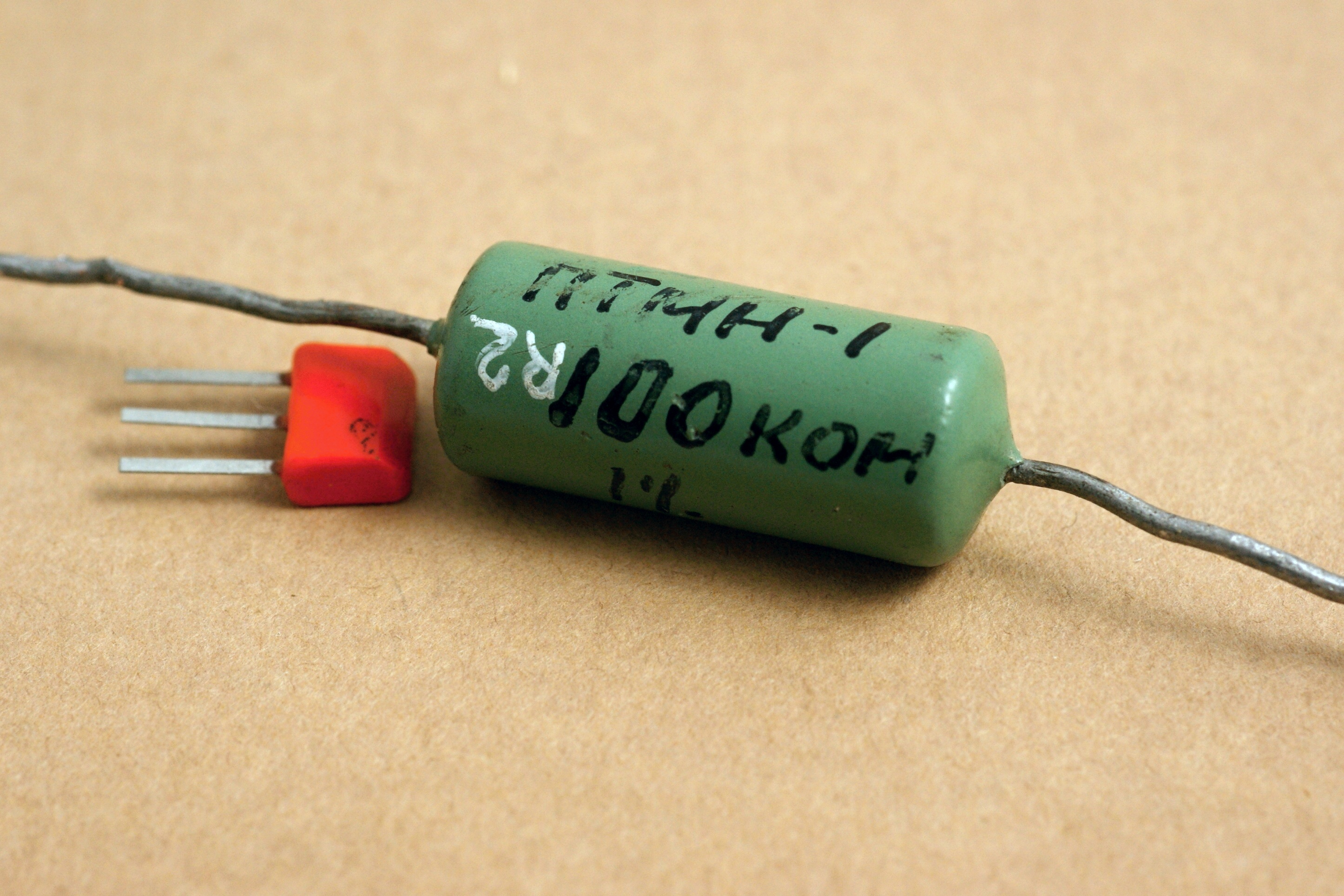

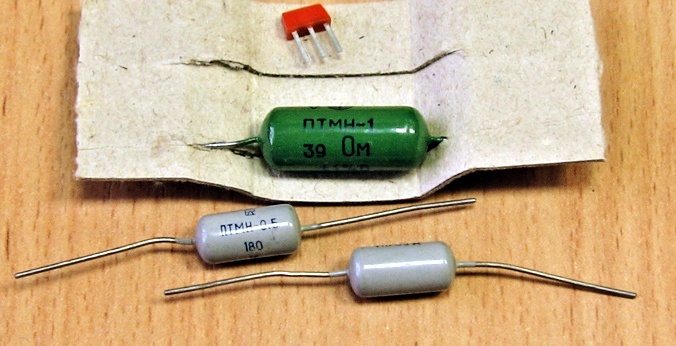

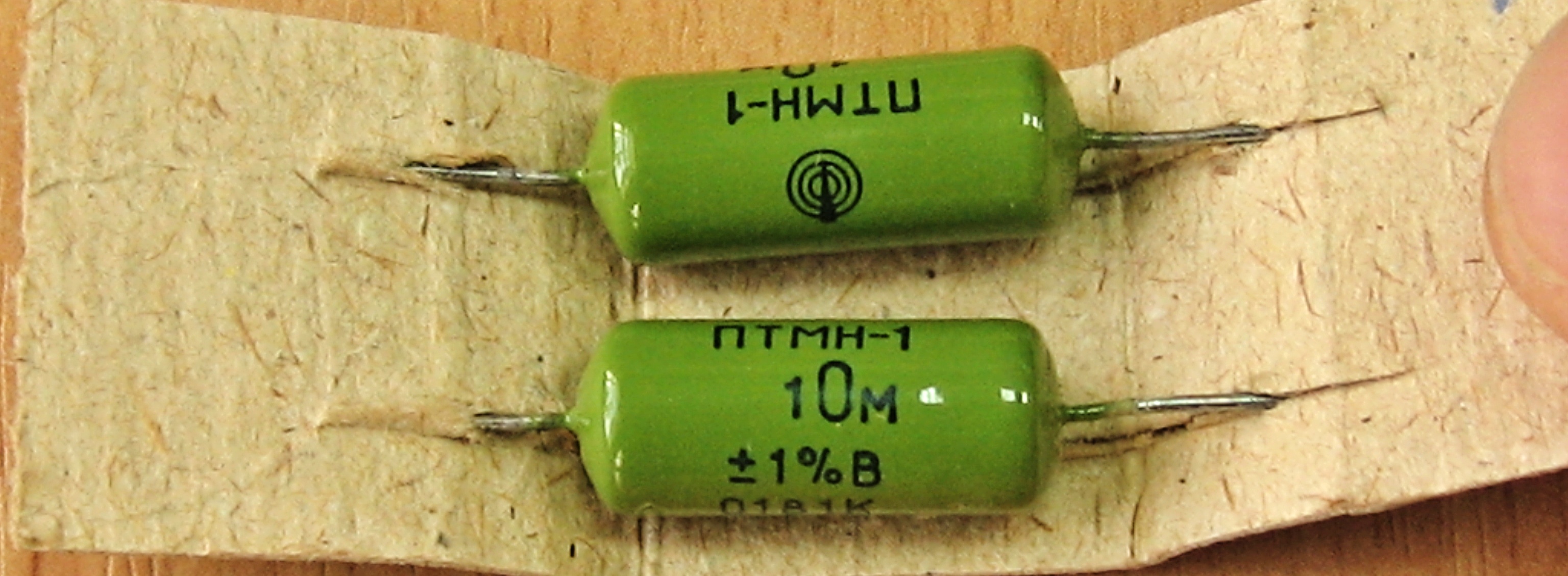

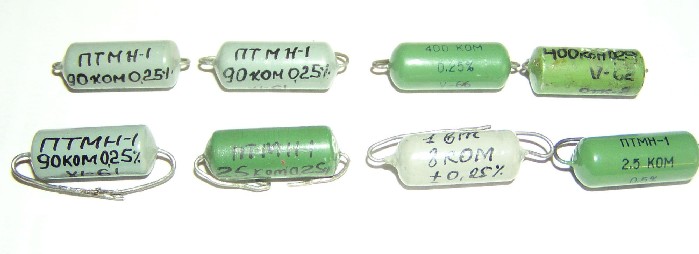

(фото с форума "Портативное ретрорадио")

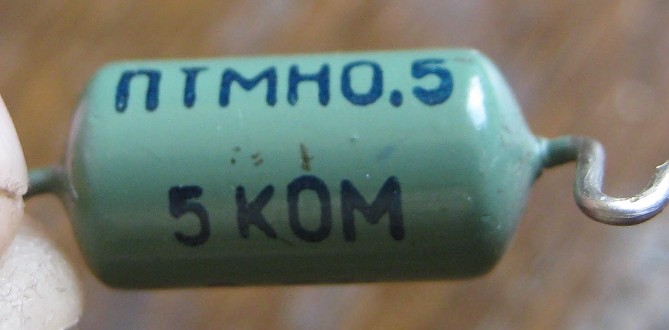

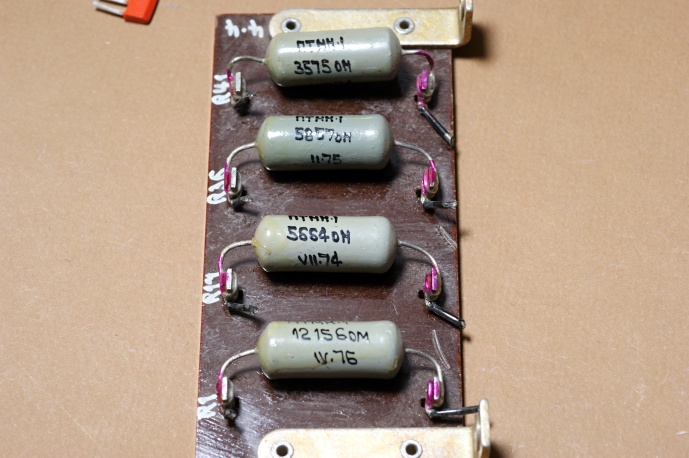

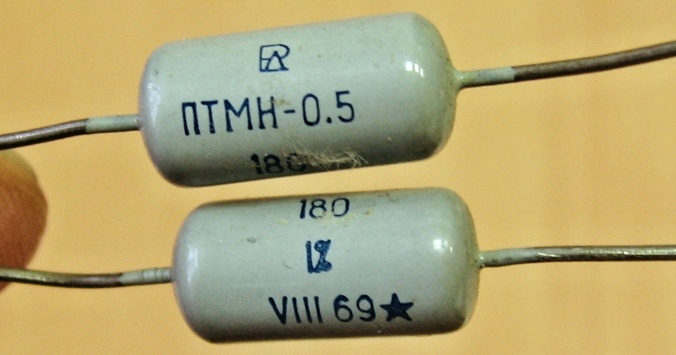

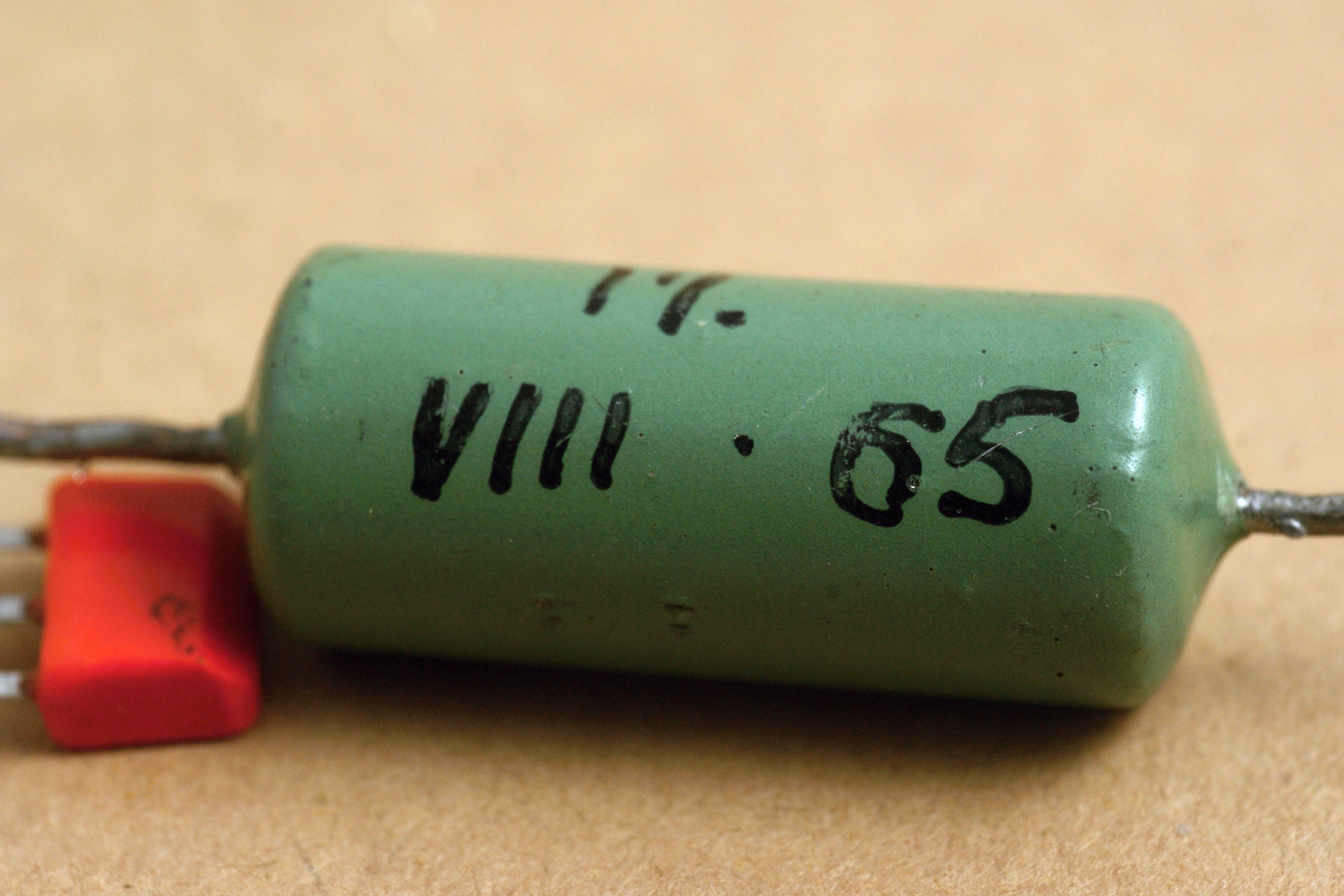

(фото Сергея aka Camuflage-SPb)

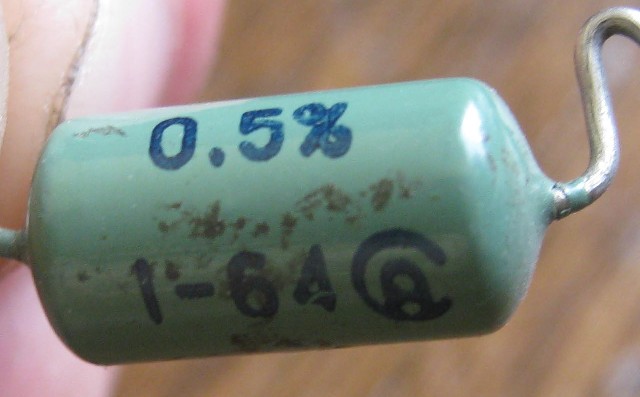

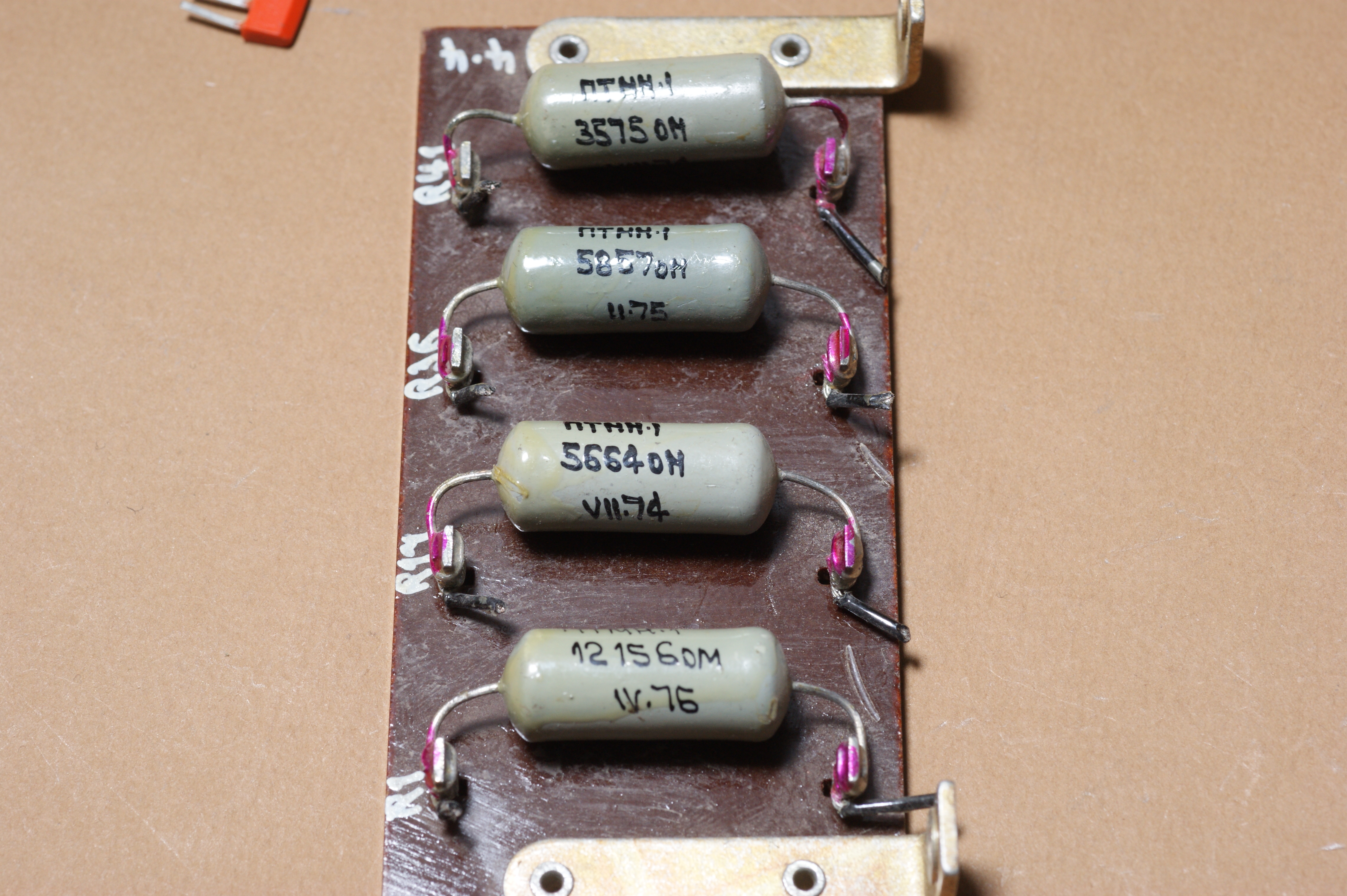

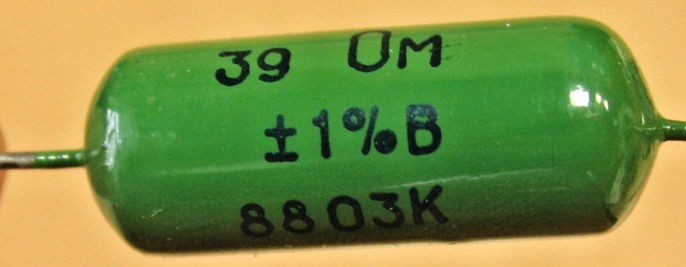

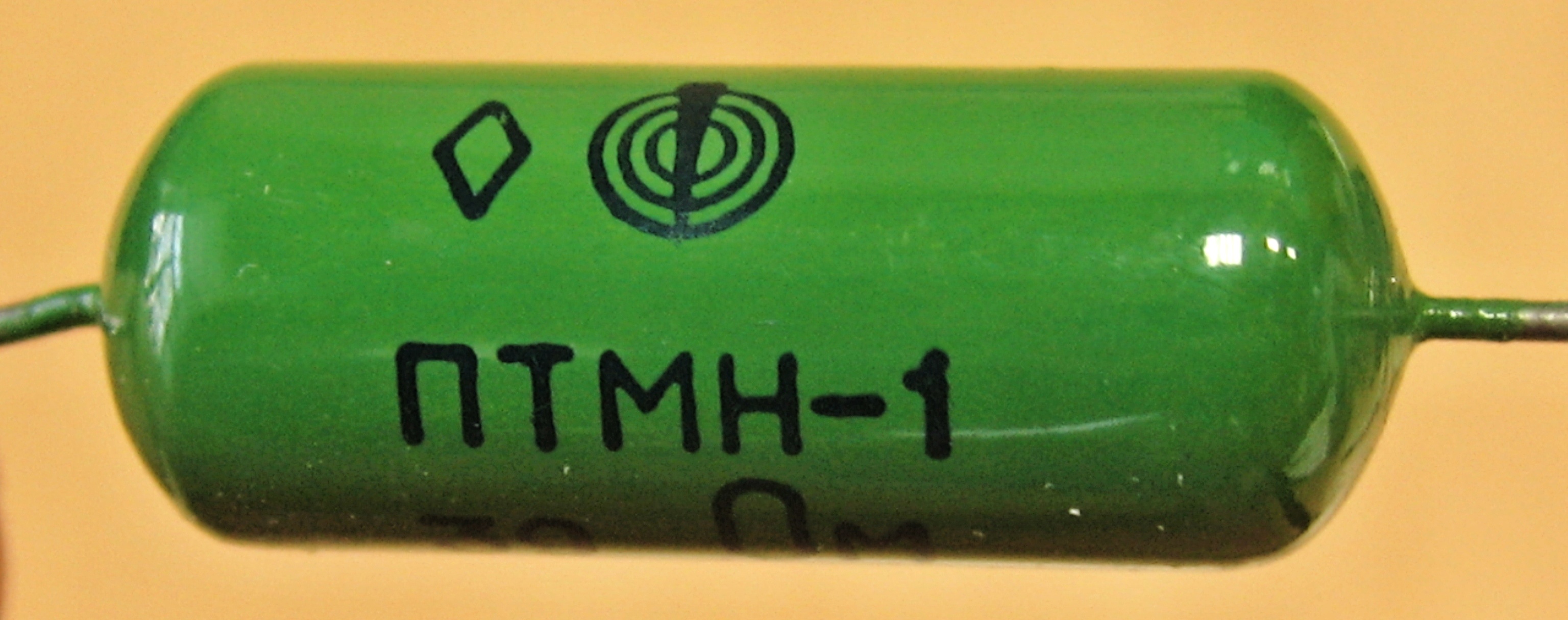

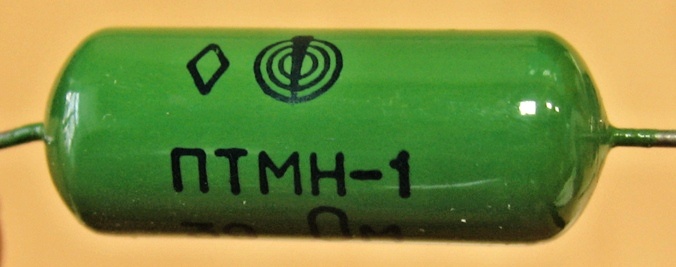

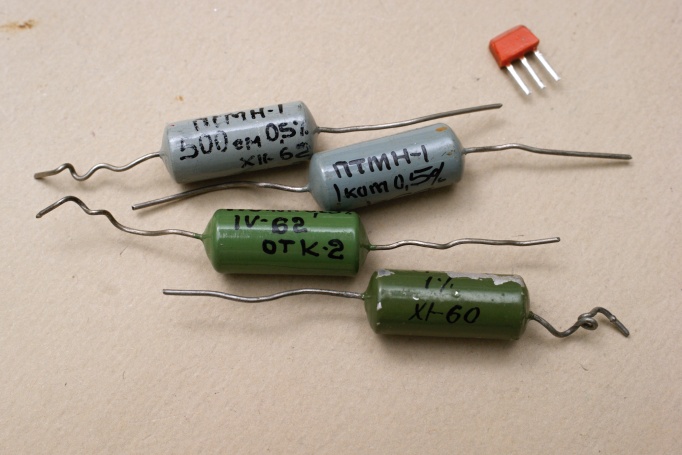

(фото Сергея aka Camuflage-SPb)

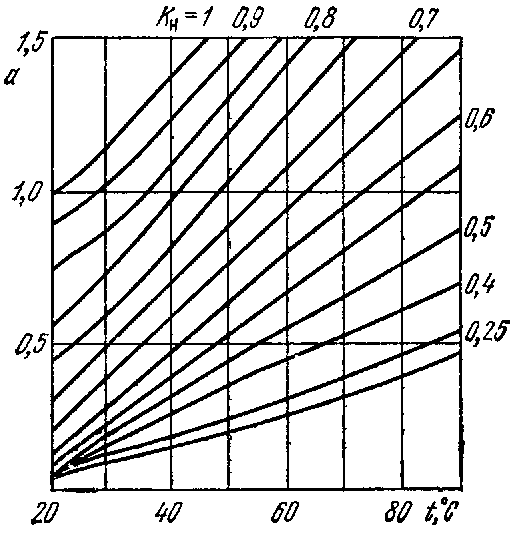

Зависимость поправочного коэффициента интенсивности отказов от температуры

Источники:

1. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
2. Справочник. Часть III. Выпуск 3. Сопротивления (резисторы). Редакция 2-67. 1967.
3. Рогинский И.Ю. Детали миниатюрной радиоаппаратуры. "Энергия", Л., 1970 (Массовая радиобиблиотека, вып. 748)
4. Яманов С.А. Химия и радиоматериалы. Учебник для радиотехнических специальностей вузов. М., "Высшая школа", 1970.
5. Мартюшов К.И., Зайцев Ю.В. Технология производства резисторов. Учебн. пособие для специальности "Полупроводники и диэлектрики", М., "Высш. школа", 1972
6. Майоров С. А. и др. Электронные вычислительные машины (справочник по конструированию). Под ред. С. А. Майорова. - М., "Сов. радио", 1975
7. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975
8. Радиодетали, радиокомпоненты и их расчет. Под ред. А.В. Коваля. М., "Сов. радио", 1977
9. Справочник по элементам радиоэлектронных устройств. Под ред. В.Н. Дулина, М.С. Жука. М., "Энергия", 1977
10. Справочник по преобразовательной технике. Под ред. И. М. Чиженко. - К., "Технiка", 1978.
11. Резисторы: (справочник) / Ю.Н. Андреев, А.И. Антонян, Д.М. Иванов и др.; Под ред. И.И. Четверткова. - М.: Энергоиздат, 1981.
12. Измерительные преобразователи. Е.С. Полищук.- Киев: Вища школа. Головное изд-во, 1981.
13. Горобец А.И. и др. Справочник по конструированию радиоэлектронной аппаратуры (печатные узлы) / А.И. Горобец, А.И. Степаненко, В.М. Коронкевич. - К.: Технiка, 1985
14. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под общ ред. И. И. Четверткова и В. М. Терехова. - М.: Радио и связь, 1987.
15. Фрумкин Г.Д. Расчет и конструирование радиоаппаратуры: Учебник для радиотехнич. спец. техникумов. - 5-е изд., перераб. и доп. - М.: Высш. шк., 1989.
16. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под ред. И. И. Четверткова и В. М. Терехова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1991
17. Аксенов А. И., Нефедов А. В. Элементы схем бытовой радиоаппаратуры. Конденсаторы. Резисторы: Справочник.— М.: Радио и связь, 1995 — (Массовая радиобиблиотека; Вып. 1203).
