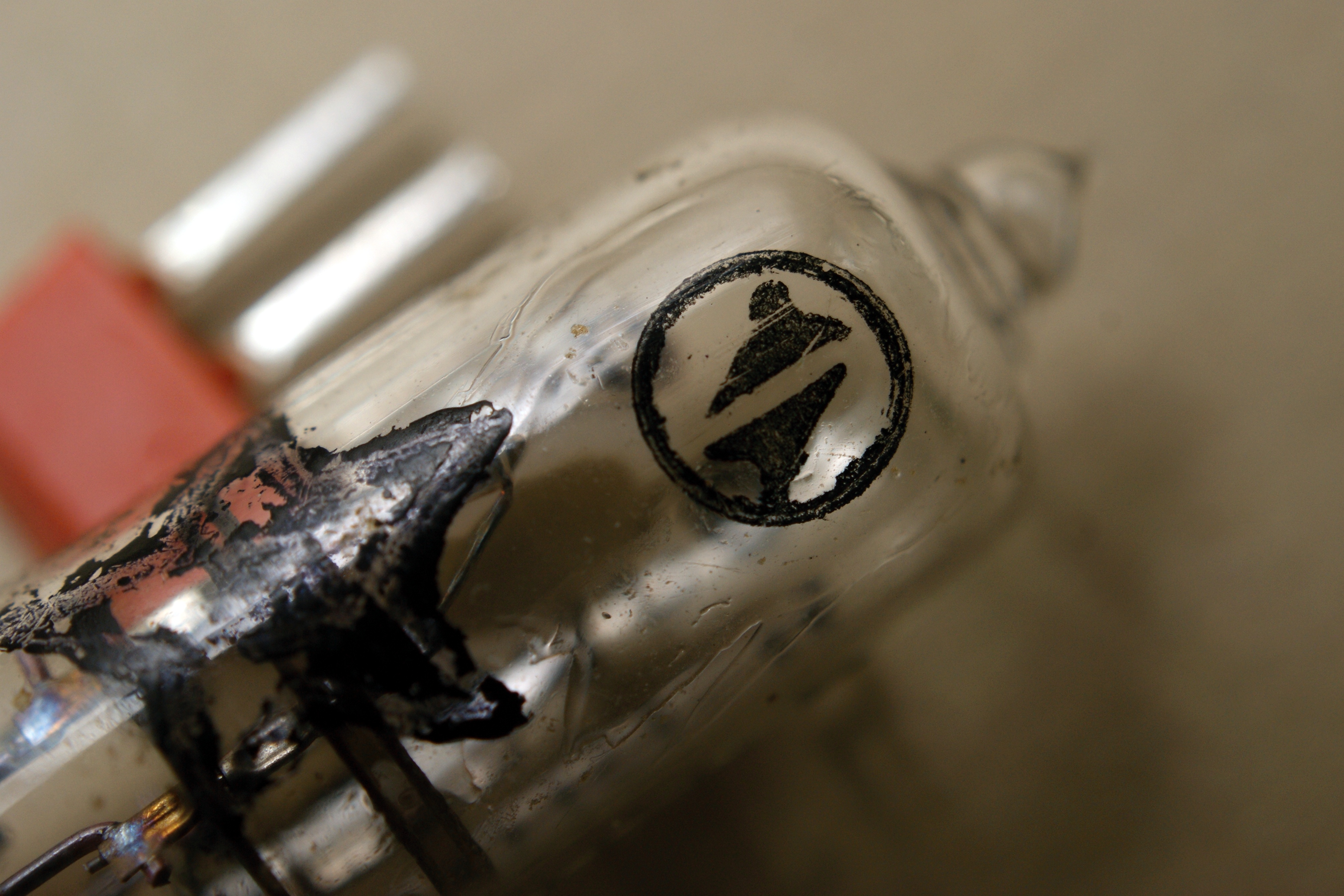

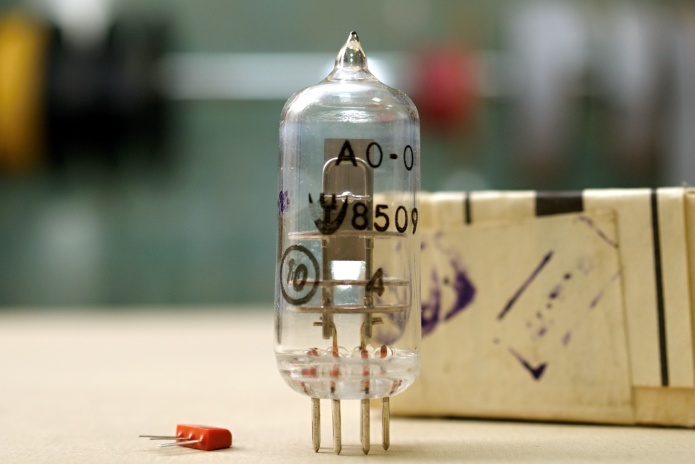

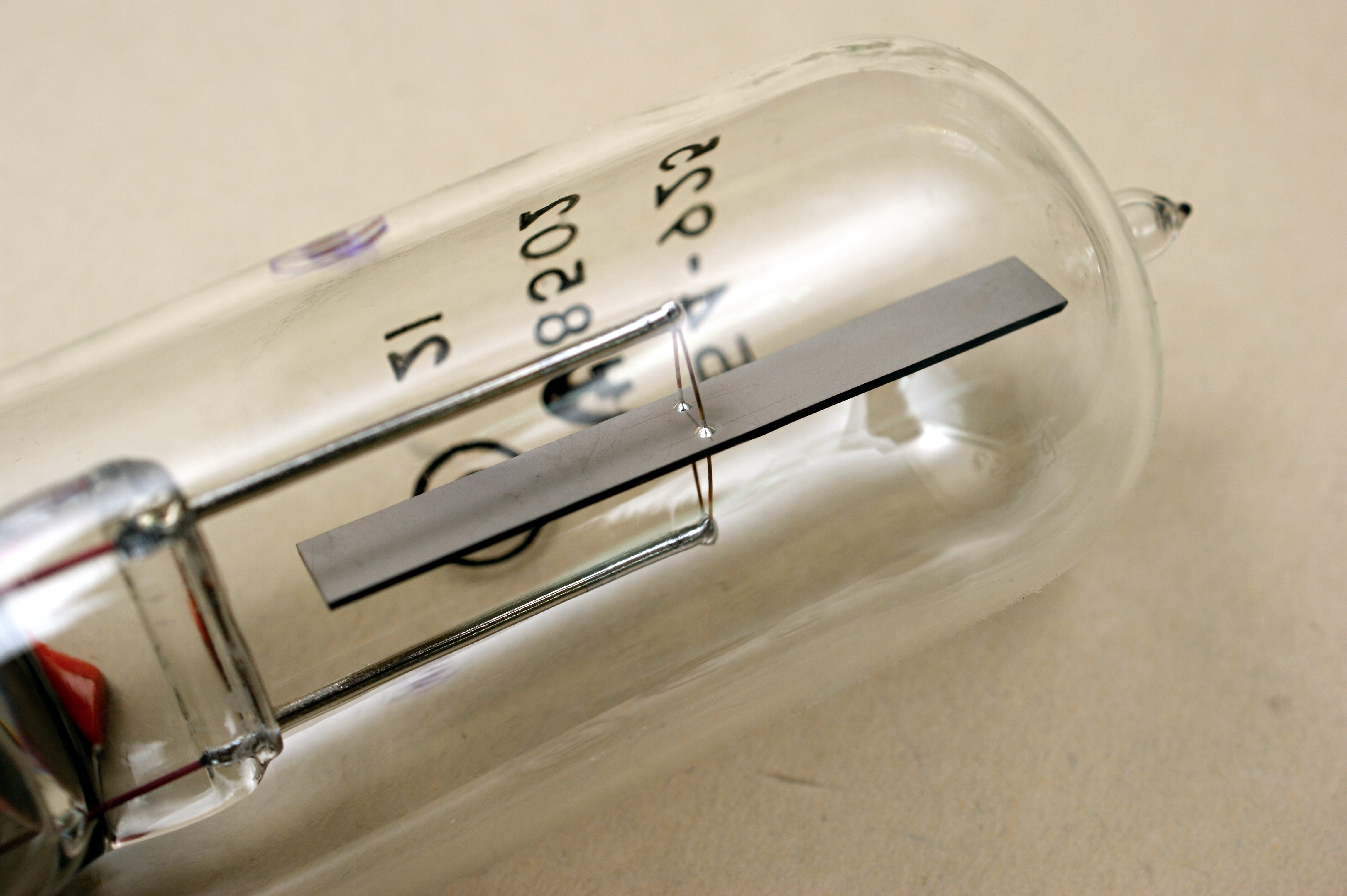

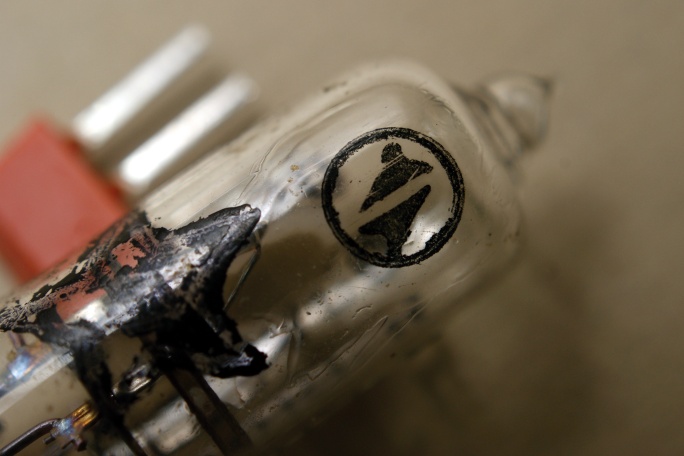

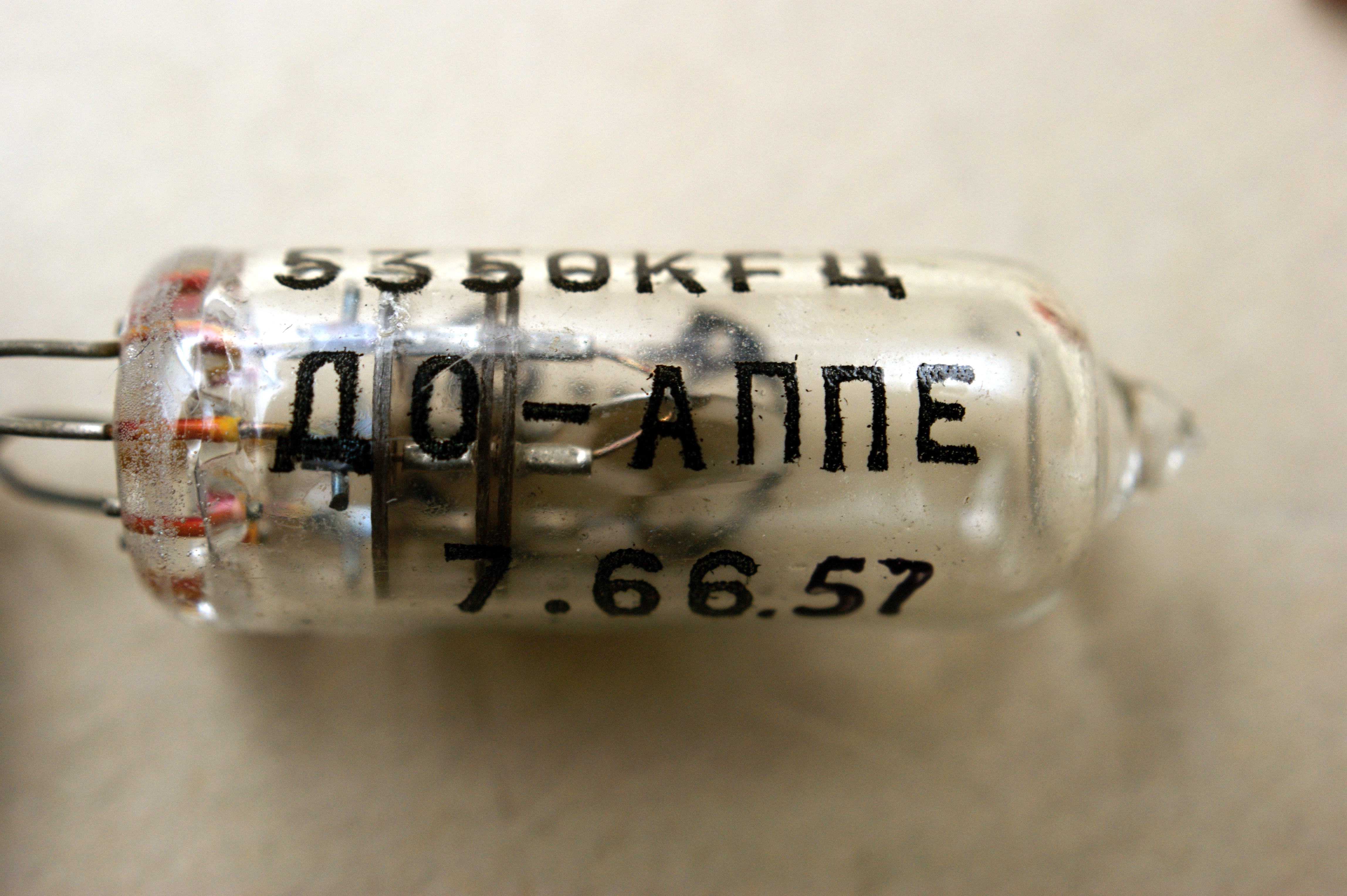

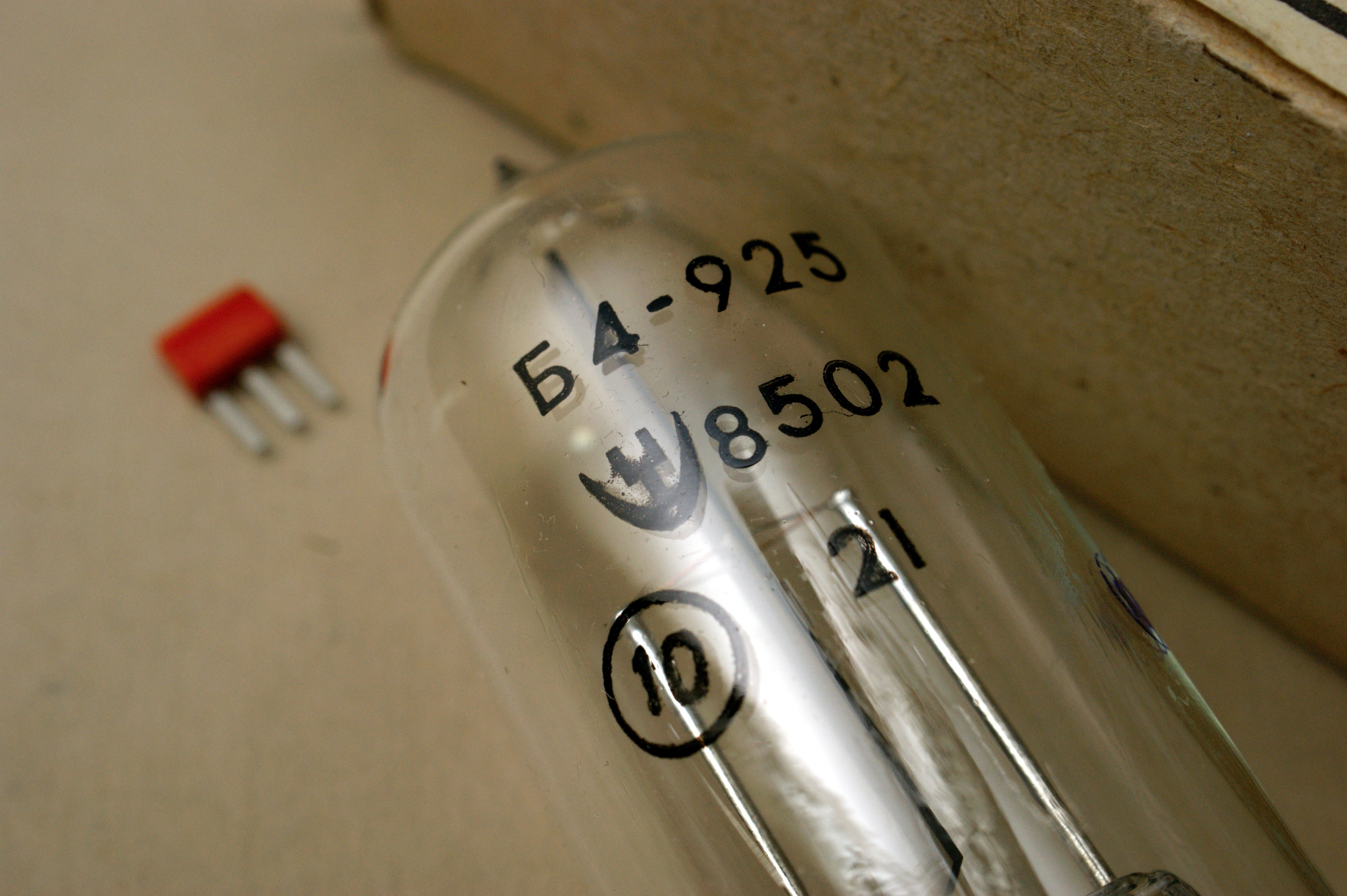

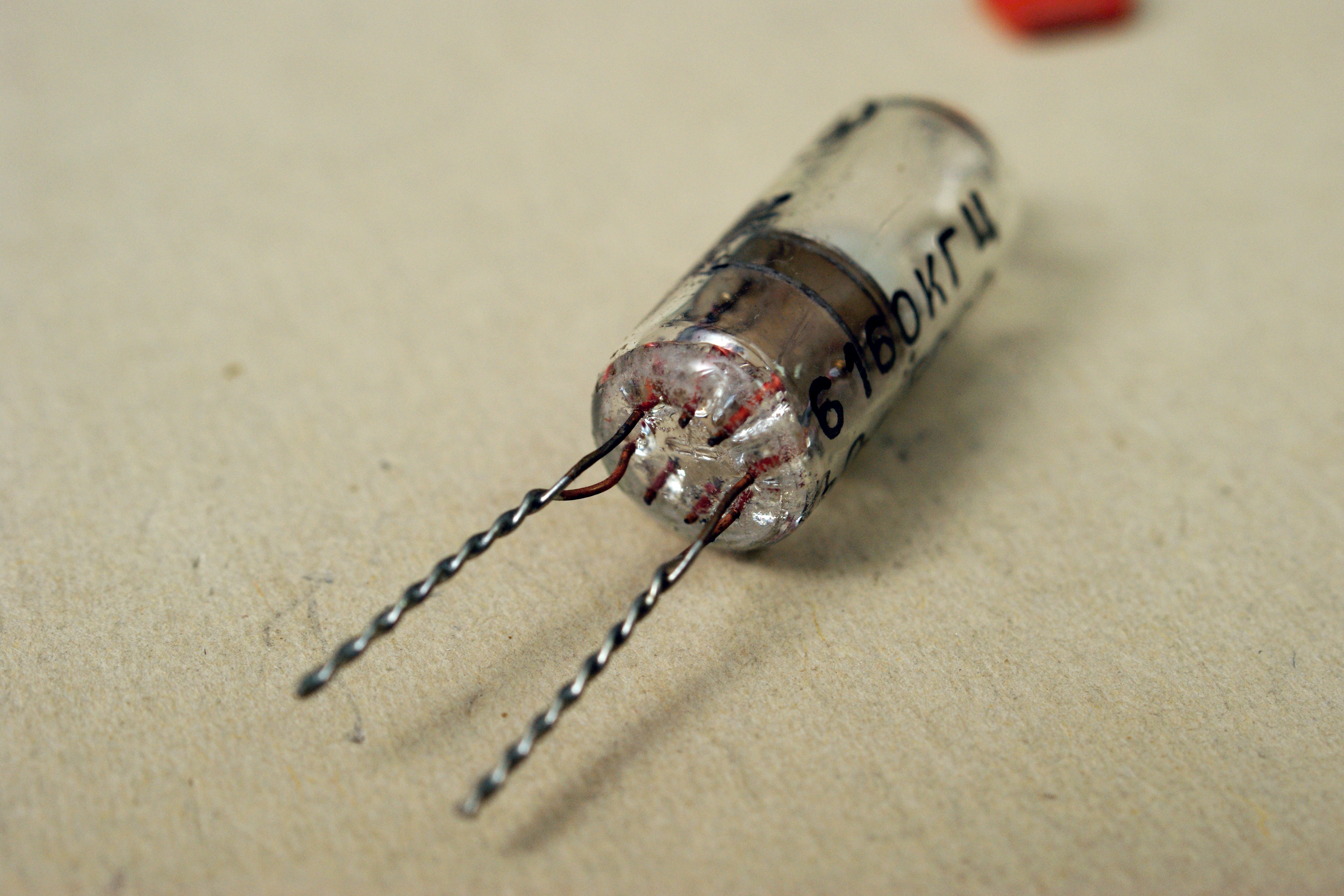

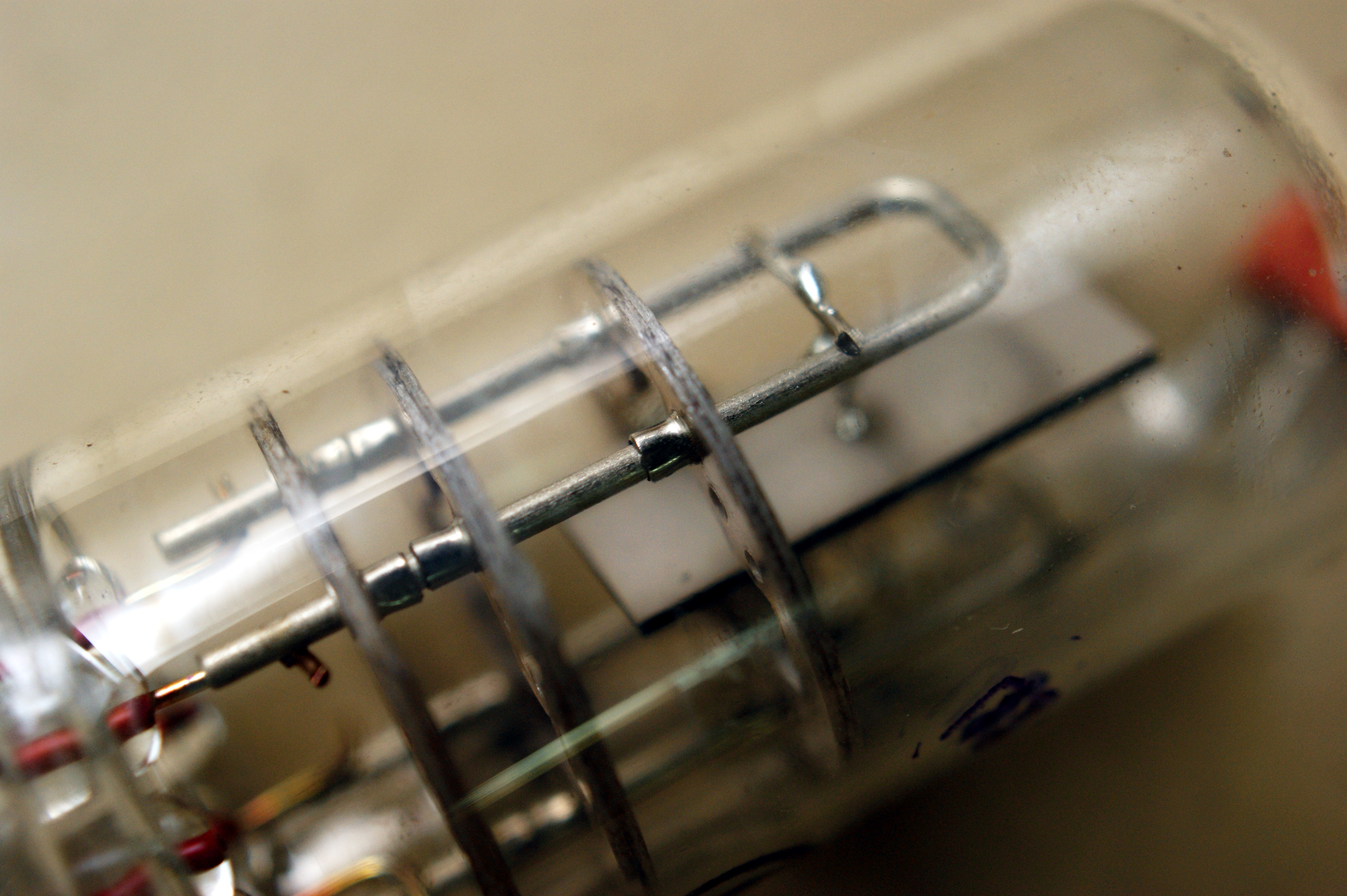

Кварцы в стеклянном корпусе

4 кГц IVB-20БХ С1 ТЦ0.338.140
10 кГц IIВ ТЦ0.338.104
12,8 кГц IIВ ТЦ0.338.104
16,009 кГц ИЮ3.293.978Сп (ОС-978Ю)
17,333 кГц РК202СЕ
20 кГц РК202СУ
60 кГц РК68ЭК
76,8 кГц РК74СЕ
108, 918 кГц РК255СТ
200 кГц IIВ С2 ГОСТ 11599-67
200 кГц РКС-В-2
200 кГц ТЦ3.293.094 (КГ-22)
1000 кГц ТЦ3.293.141 (ВТ-1000)
2000 кГц РК180ДГ
5,000 МГц ЦЛ3.380.019
10000 кГц IIIВ (ТЦ0.338.104?)
15300 кГц РВ-89-32/14

19 кГц ГС-ЕШФД
24 кГц ГС-ЕШФМ
36 кГц ГС-ЕШЧМ
84 кГц ДД-БФТО
10 МГц Г-12
? кГц ЖЭ3.380.000 (16Ж)
? кГц 1536А9
? кГц РК8ЧД (РК84Д?) 1536Г
? кГц 008-023
? кГц ЕФ
? кГц КП
? кГц КР-12
? кГц резонаторы от п.я.1204

2500 Гц (?)
9998,8 кц (?)
10,5 кГц (?)
97,065 кГц (?)
100 кГц (?)
300,075 кГц (?)
500 кГц (?)
1000 кГц (РК-58?)
5,000 МГц вар.2 (?)
12578,125 кГц (?)

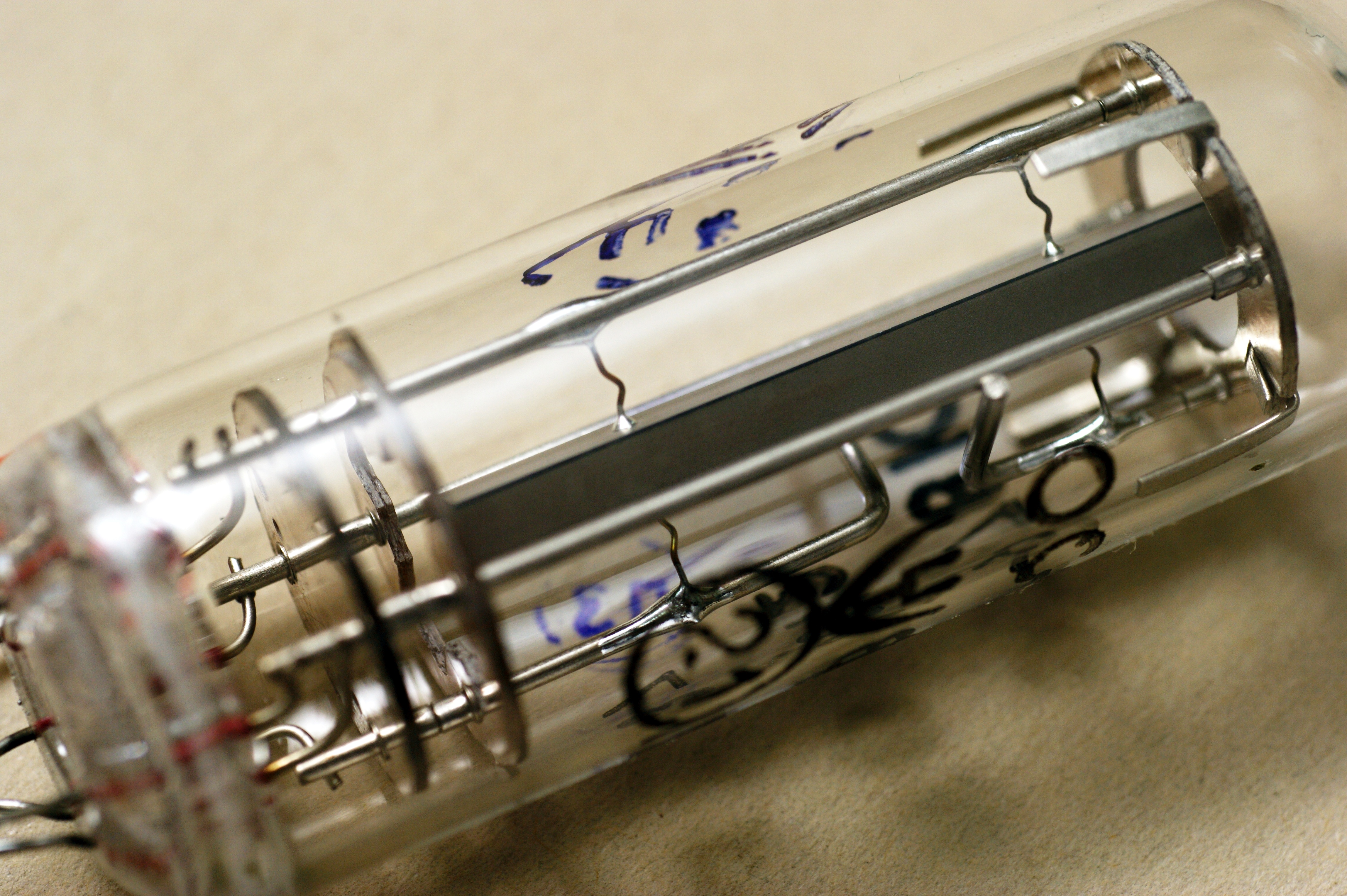

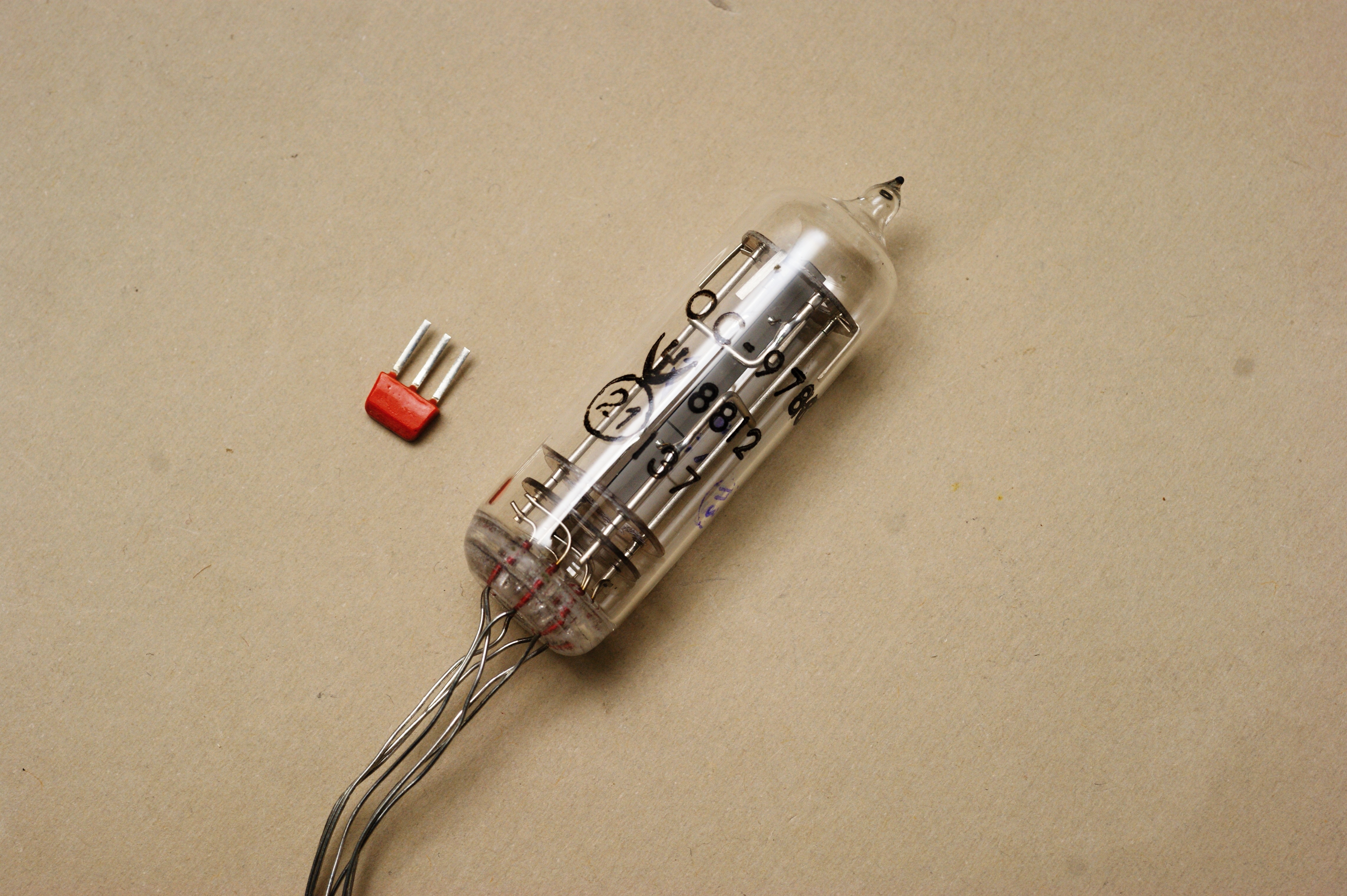

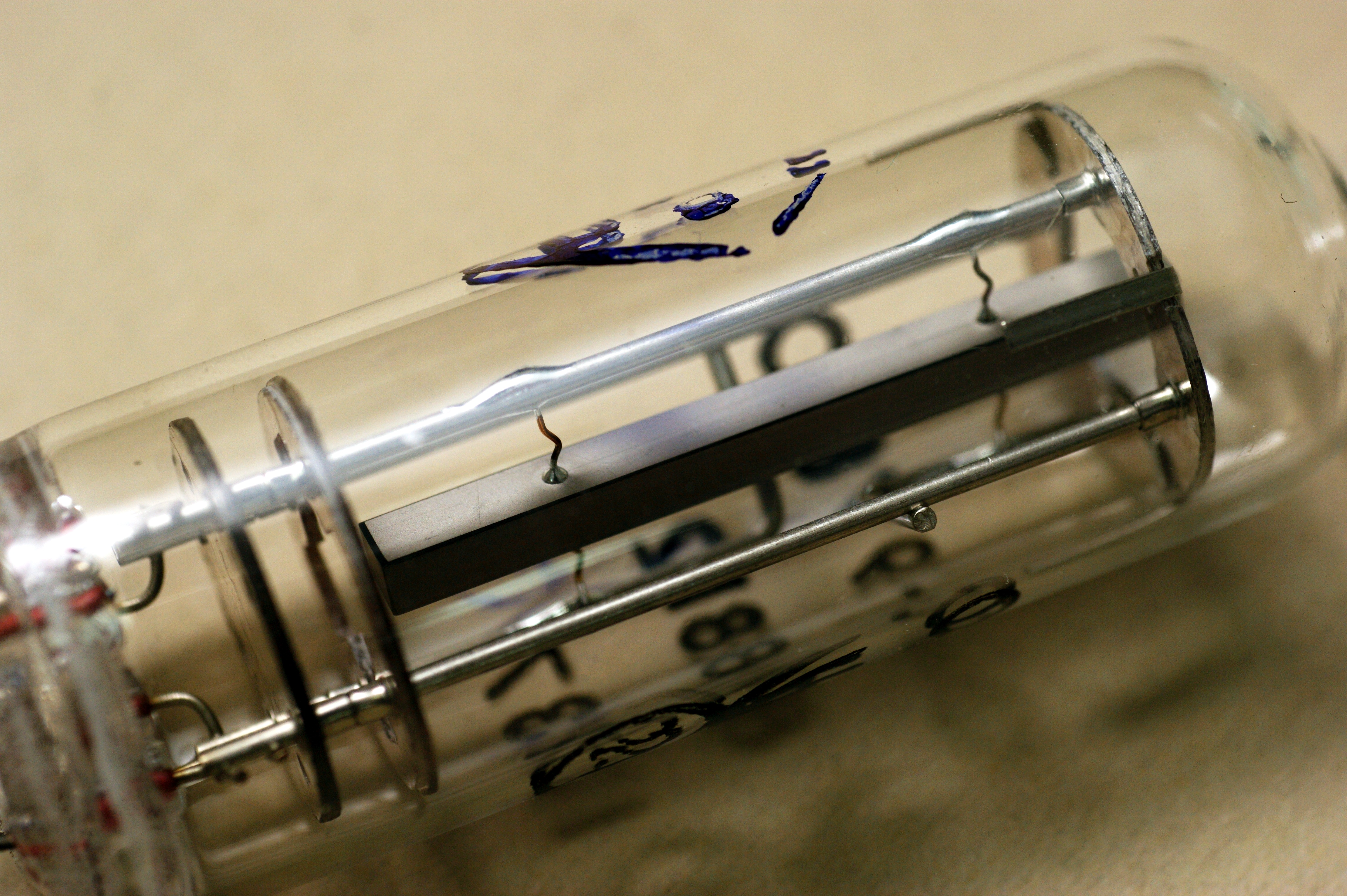

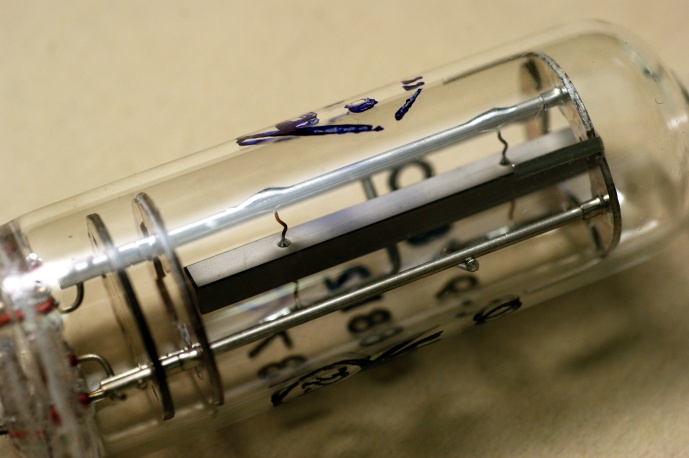

16,009 кГц, ИЮ3.297.978Сп (ОС-978Ю)

"Закодированный" резонатор от "Мориона" (Санкт-Петербург).

Нашлись данные из отраслевого каталога на него. Это резонатор по групповым условиям ИЮ0.329.038ТУ. В эту группу входят три типа, 978Ю - по ИЮ3.297.978Сп.

Получается, это резонатор на 16,009 кГц +/-0,5Гц, для работы в диапазоне температур -50...+70°С, с нормированными вибропрочностью и, слегка неожиданно, остаточным давлением (уровнем вакуума) в баллоне.

Разработчик ТУ и спецификации - Научно-исследовательский институт приборостроения (ныне Российский научно-исследовательский институт космического приборостроения), так что все эти технические тонкости, вероятно, связаны с космическим применением резонатора.

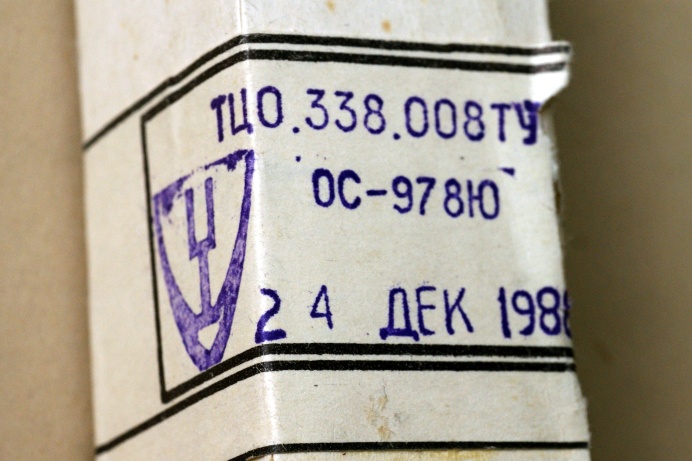

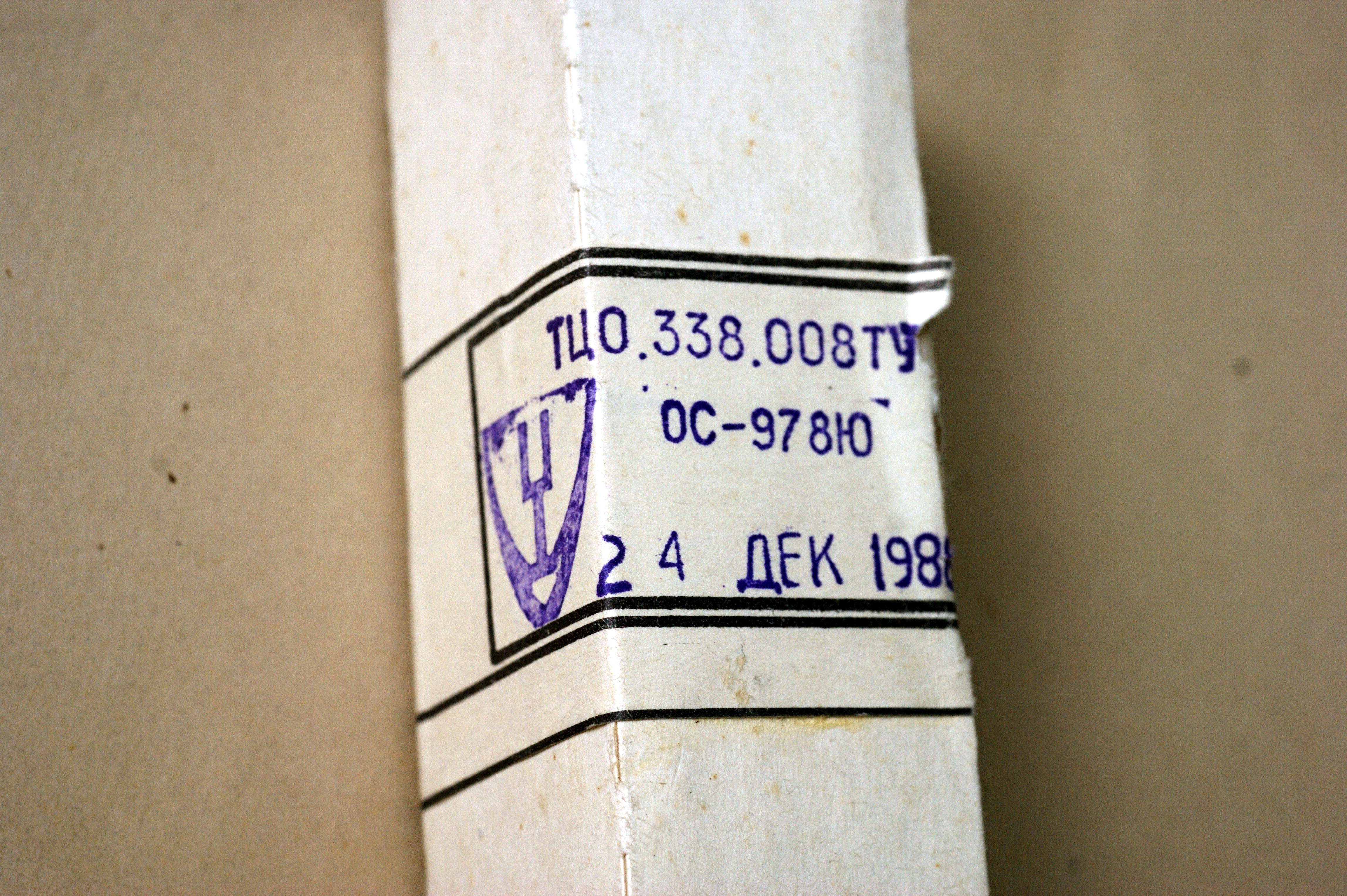

Ещё одна тонкость, на упаковке ТУ указаны другие, и от другой организации - ленинградского завода им. Козицкого. Возможно, категорию "ОС" разработали там отдельно.

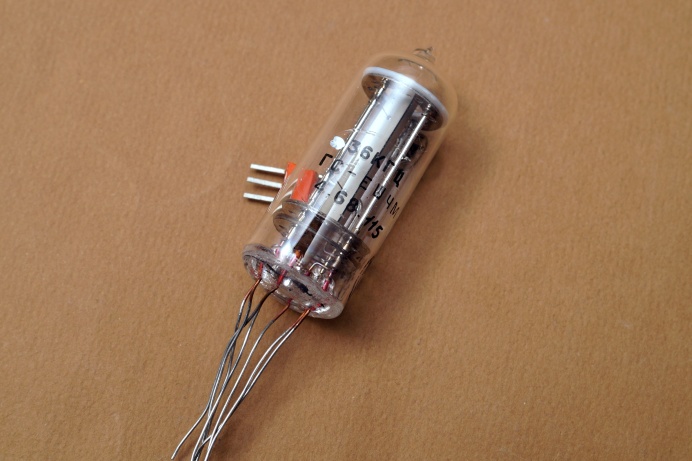

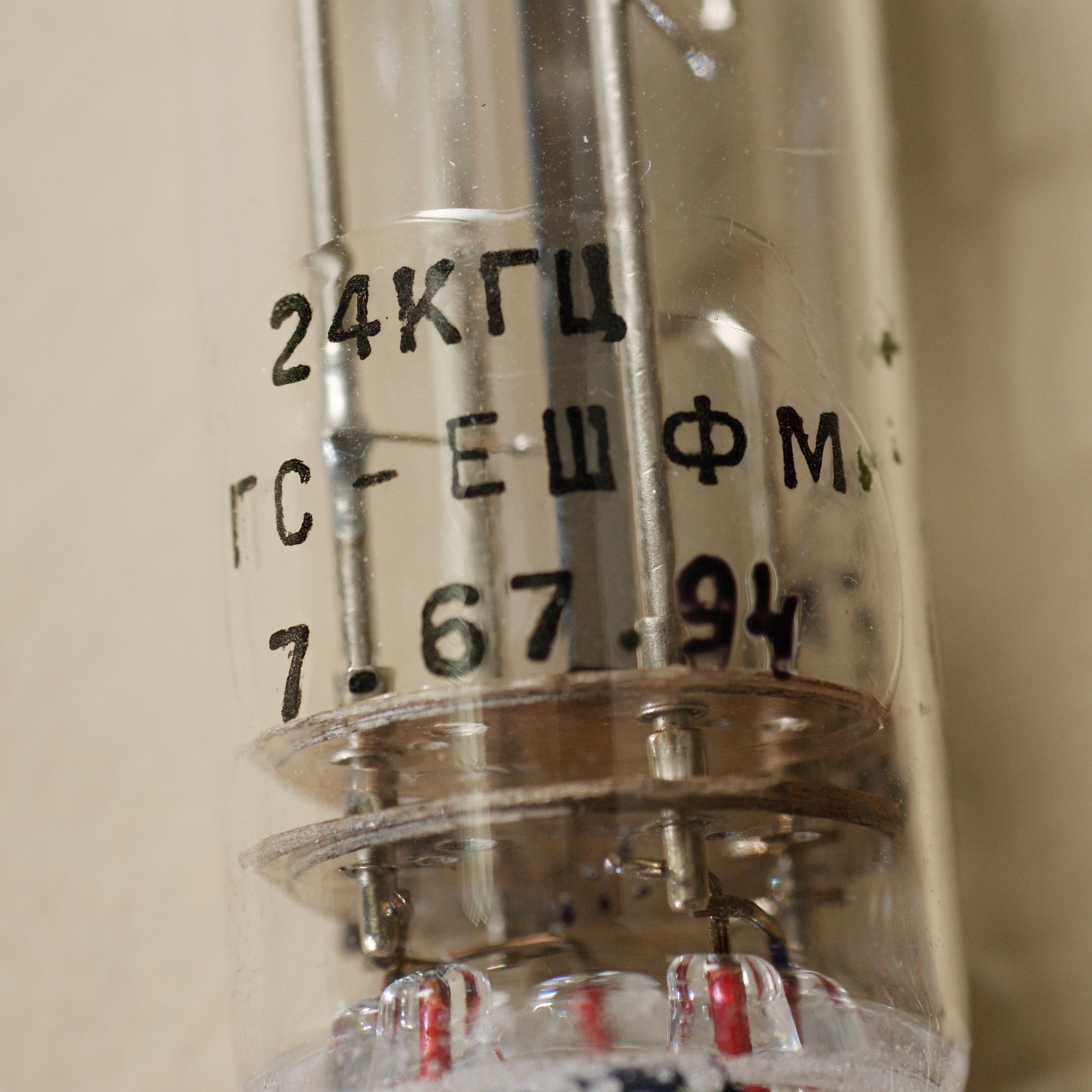

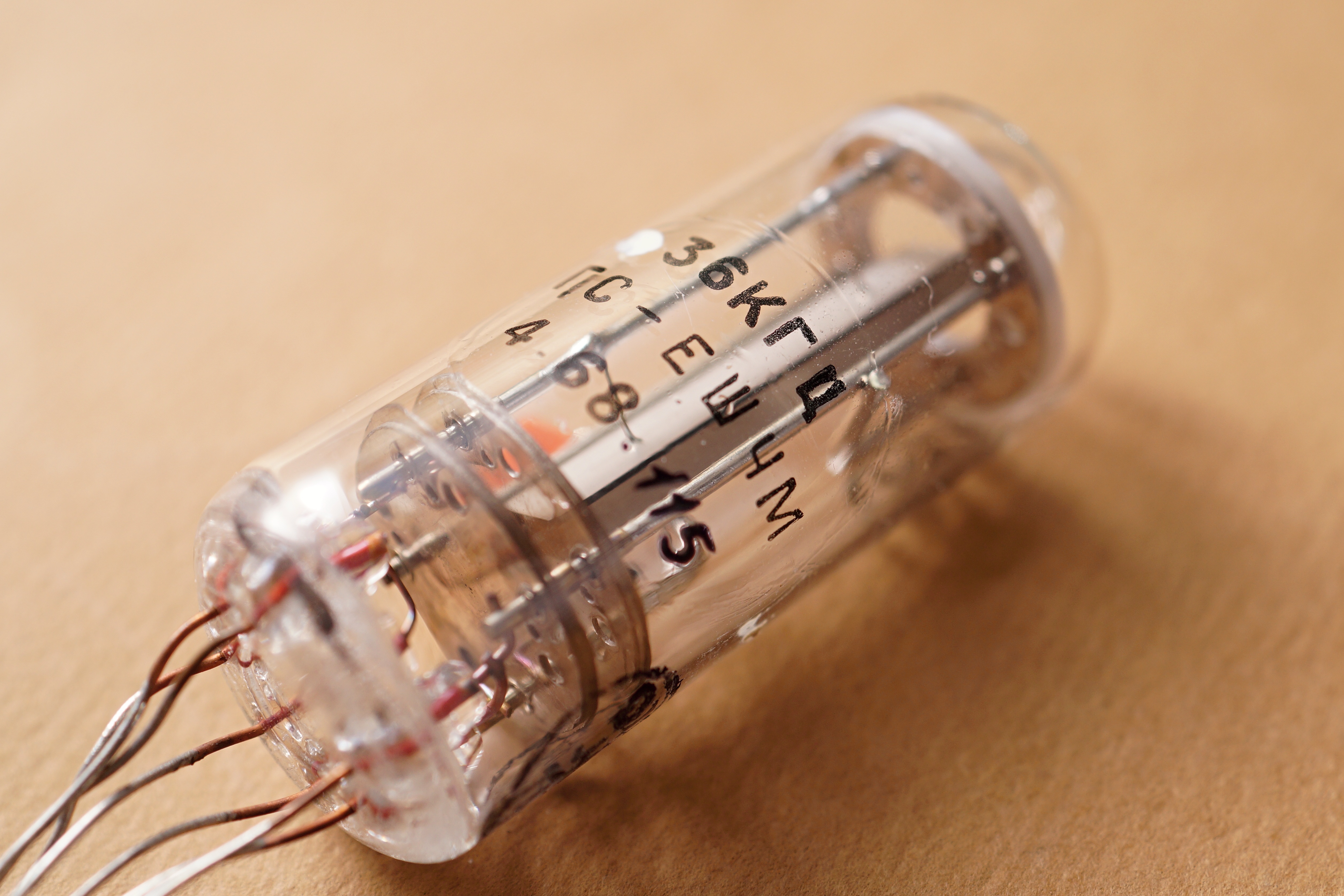

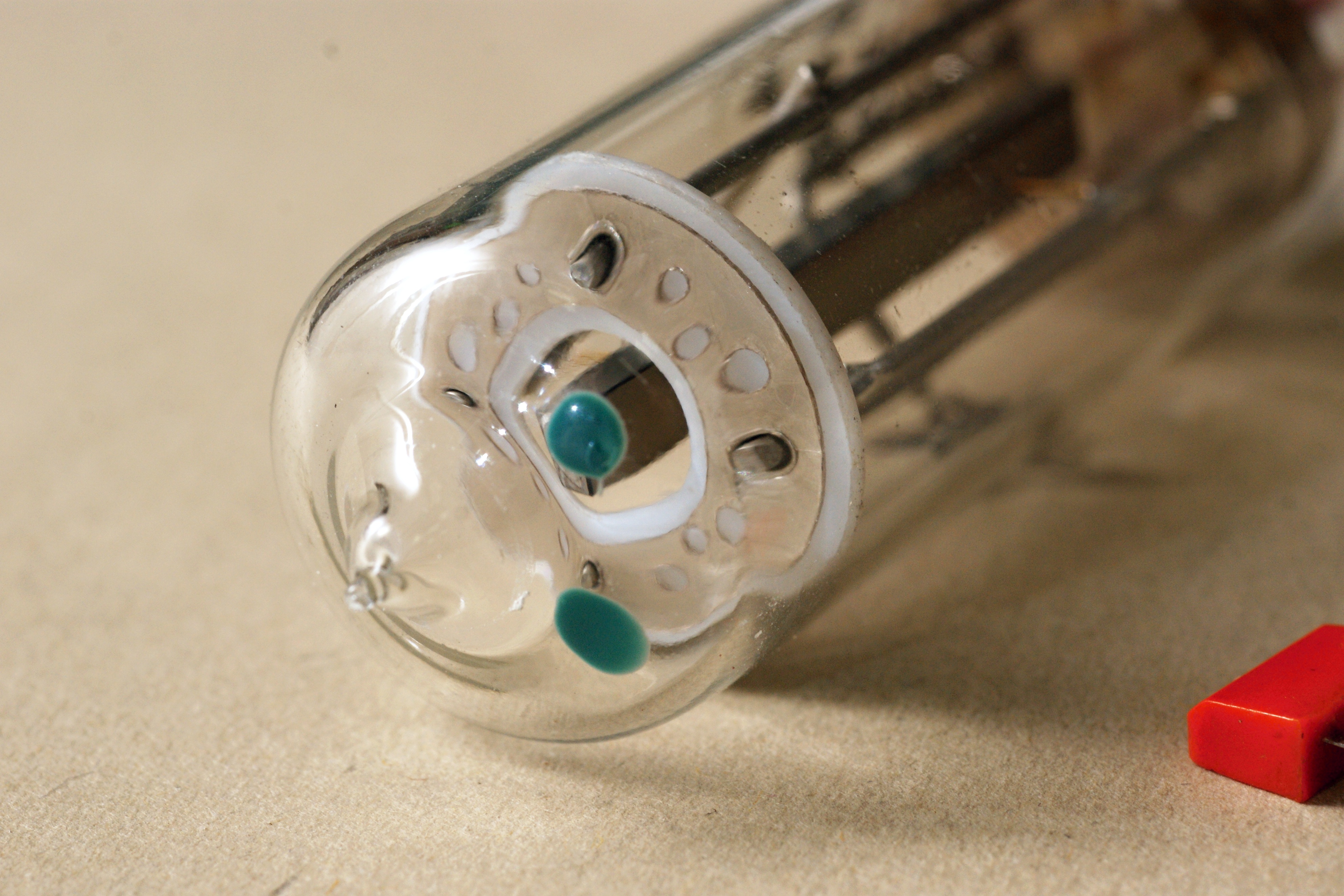

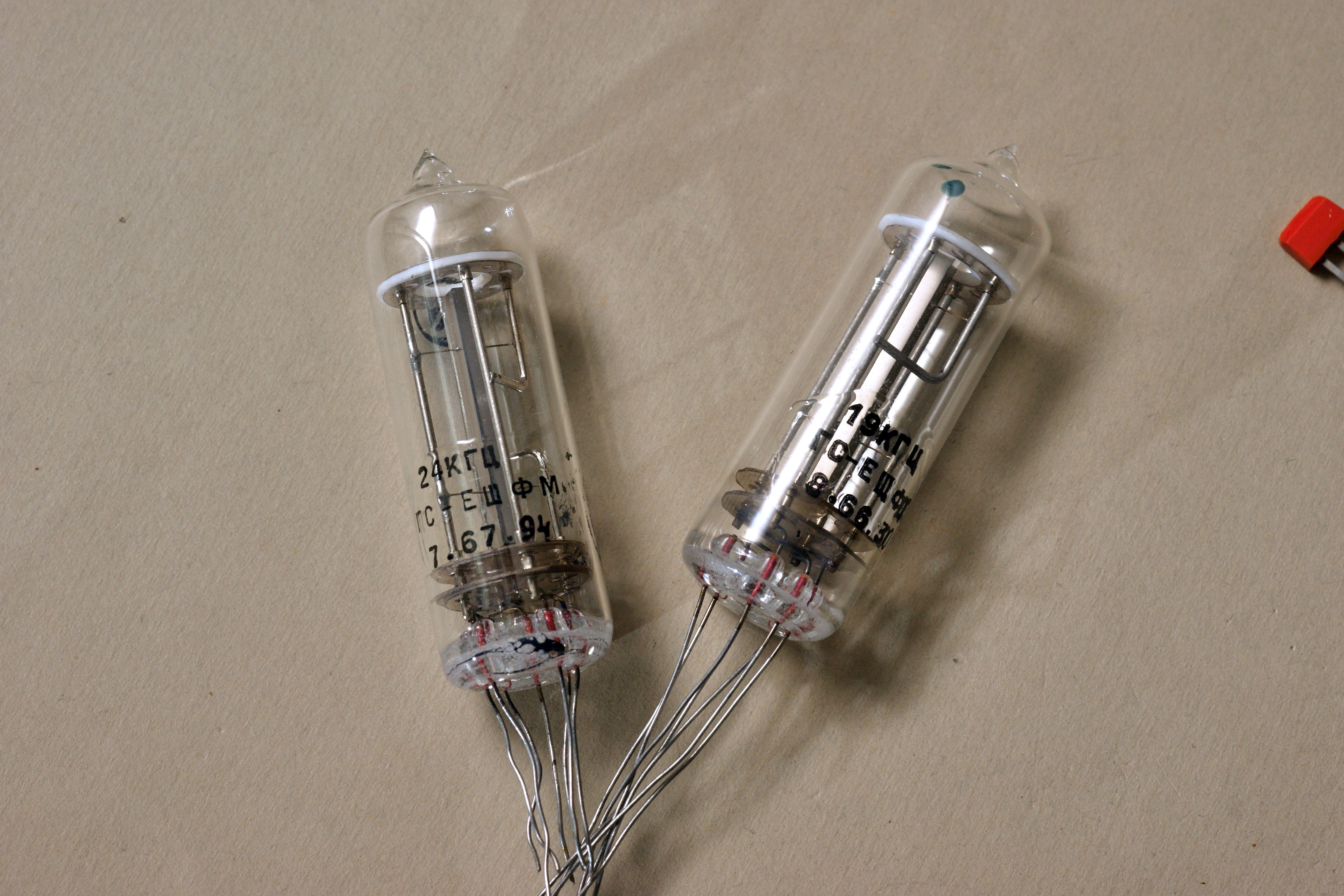

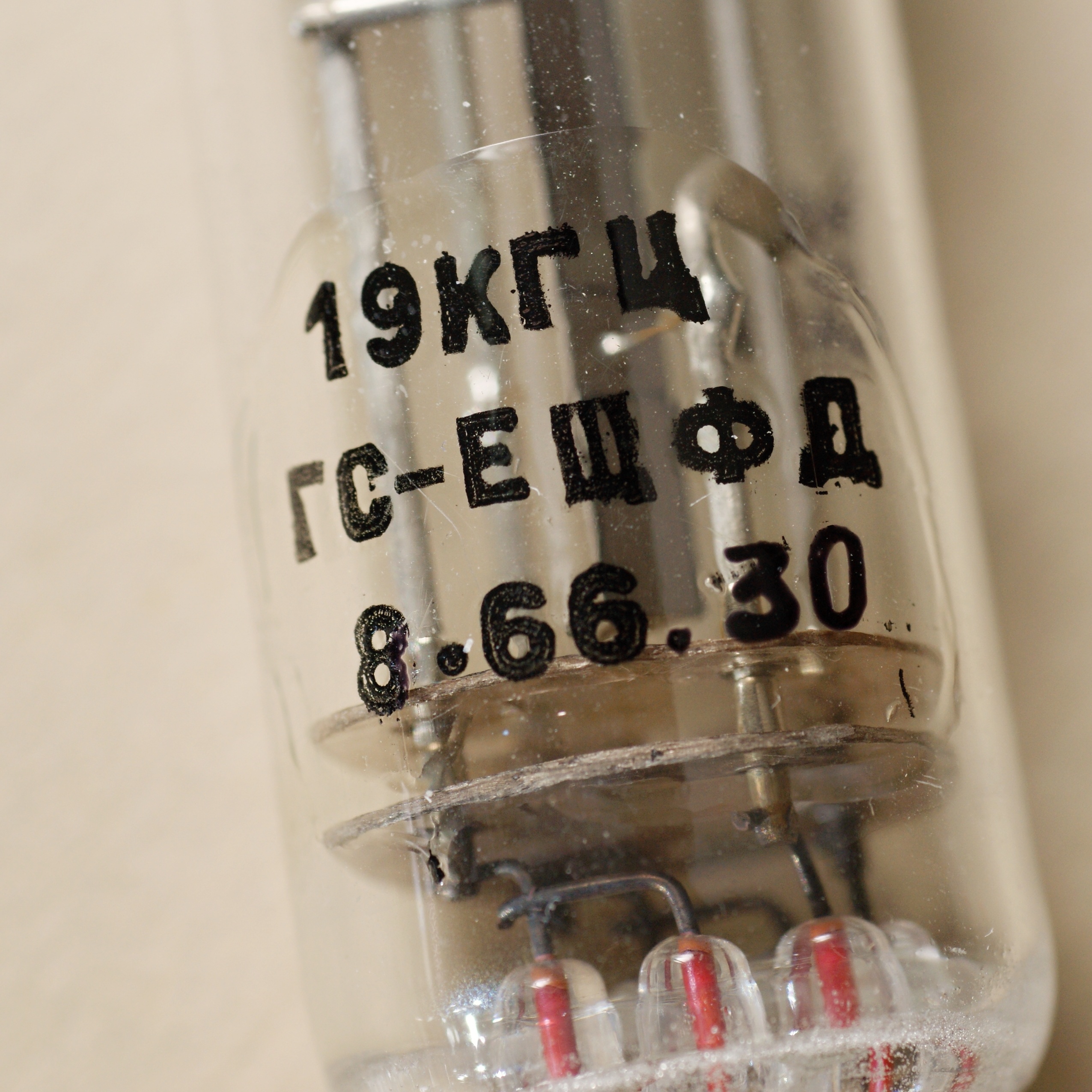

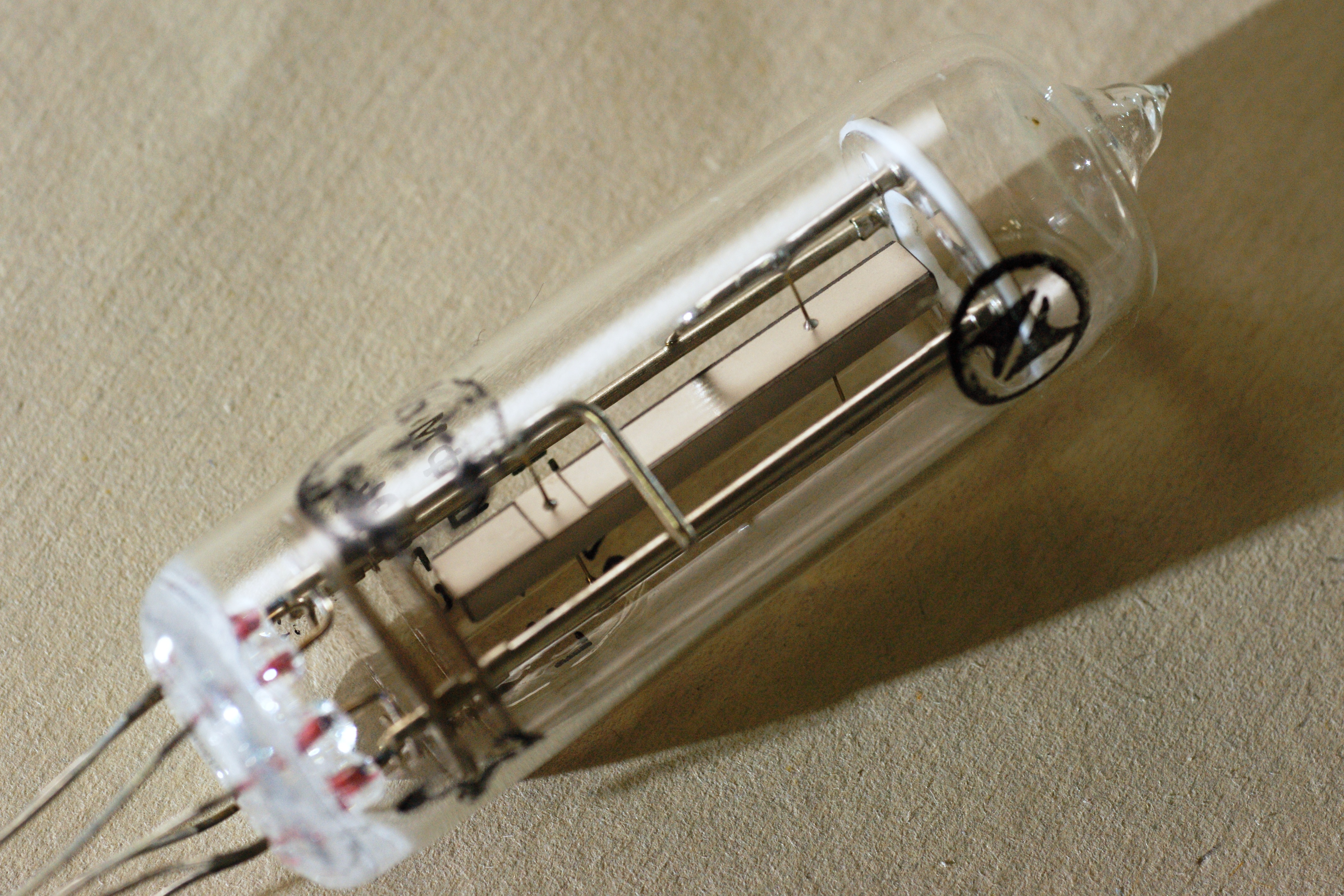

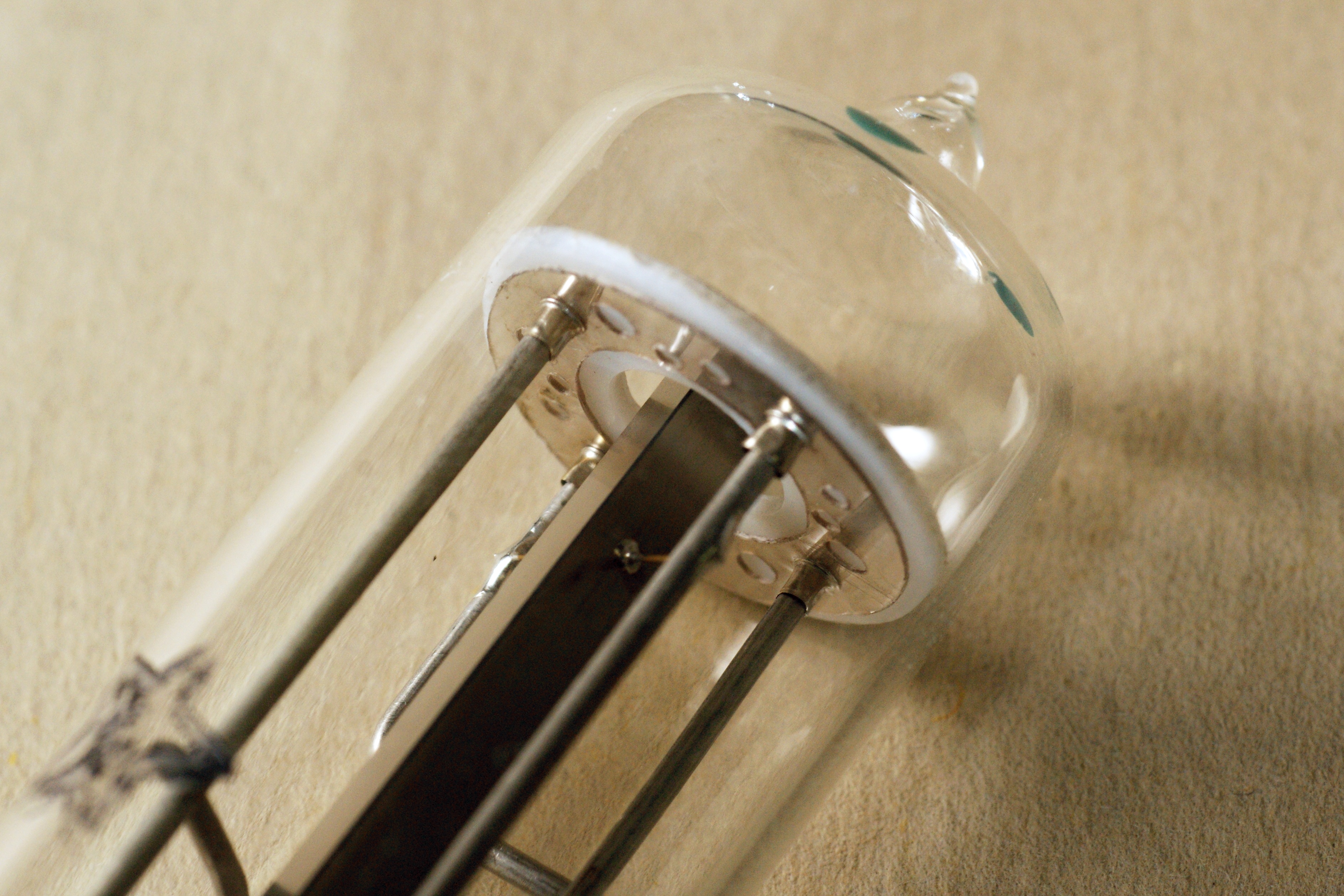

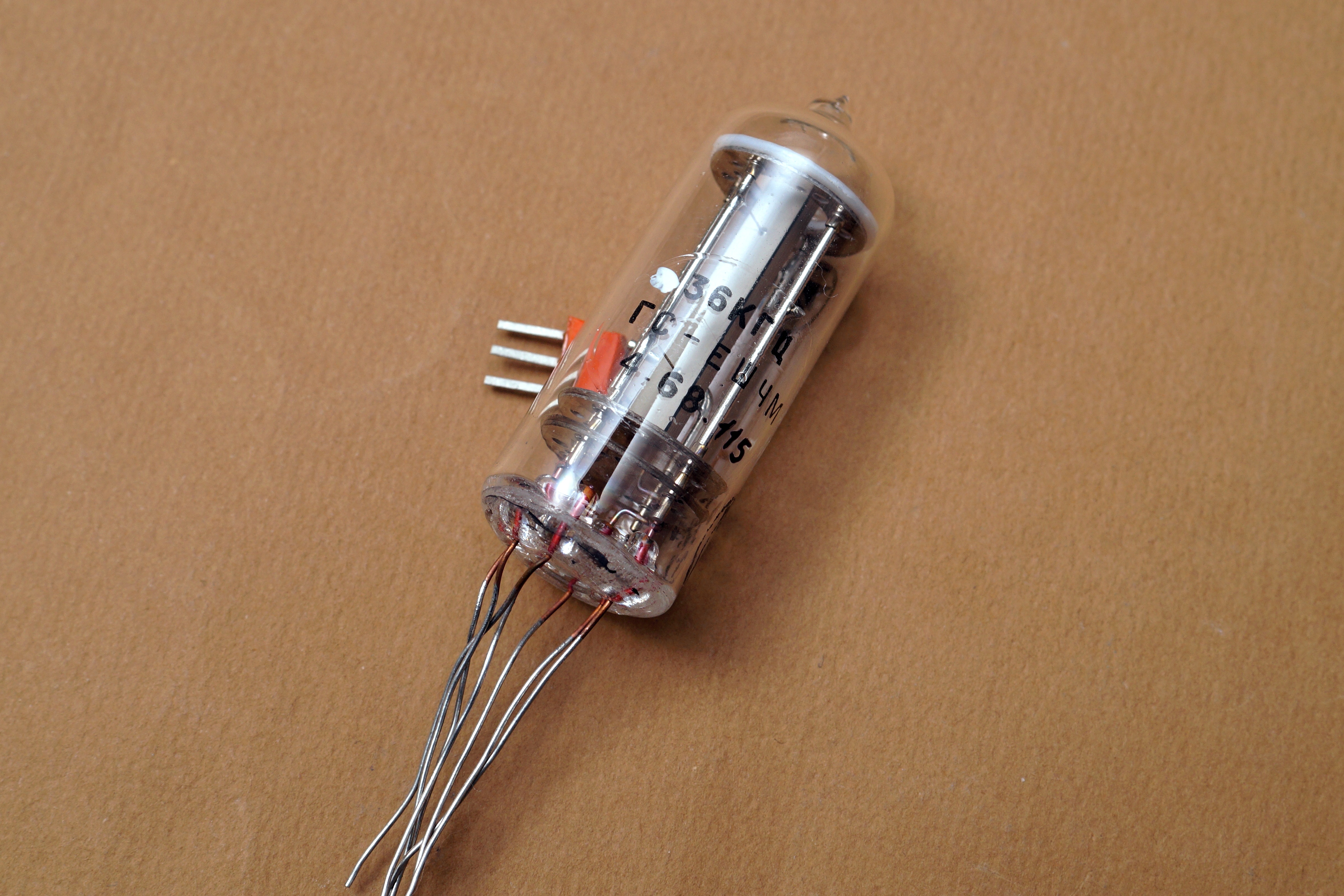

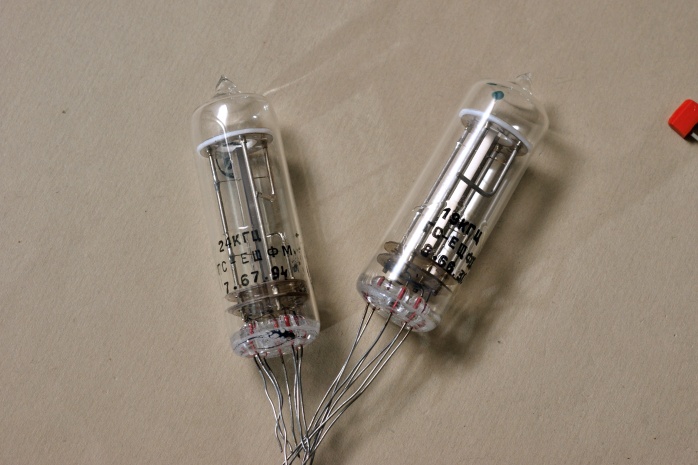

19 кГц ГС-ЕШФД, 24 кГц ГС-ЕШФМ, 36 кГц ГС-ЕШЧМ

Низкочастотные кварцевые резонаторы из 60-х годов, с известной частотой, но неизвестным типом. Вместо названия - некое странное кодовое обозначение.

Производитель - Московский опытный завод "Пьезо" (ныне АО "Пьезо").

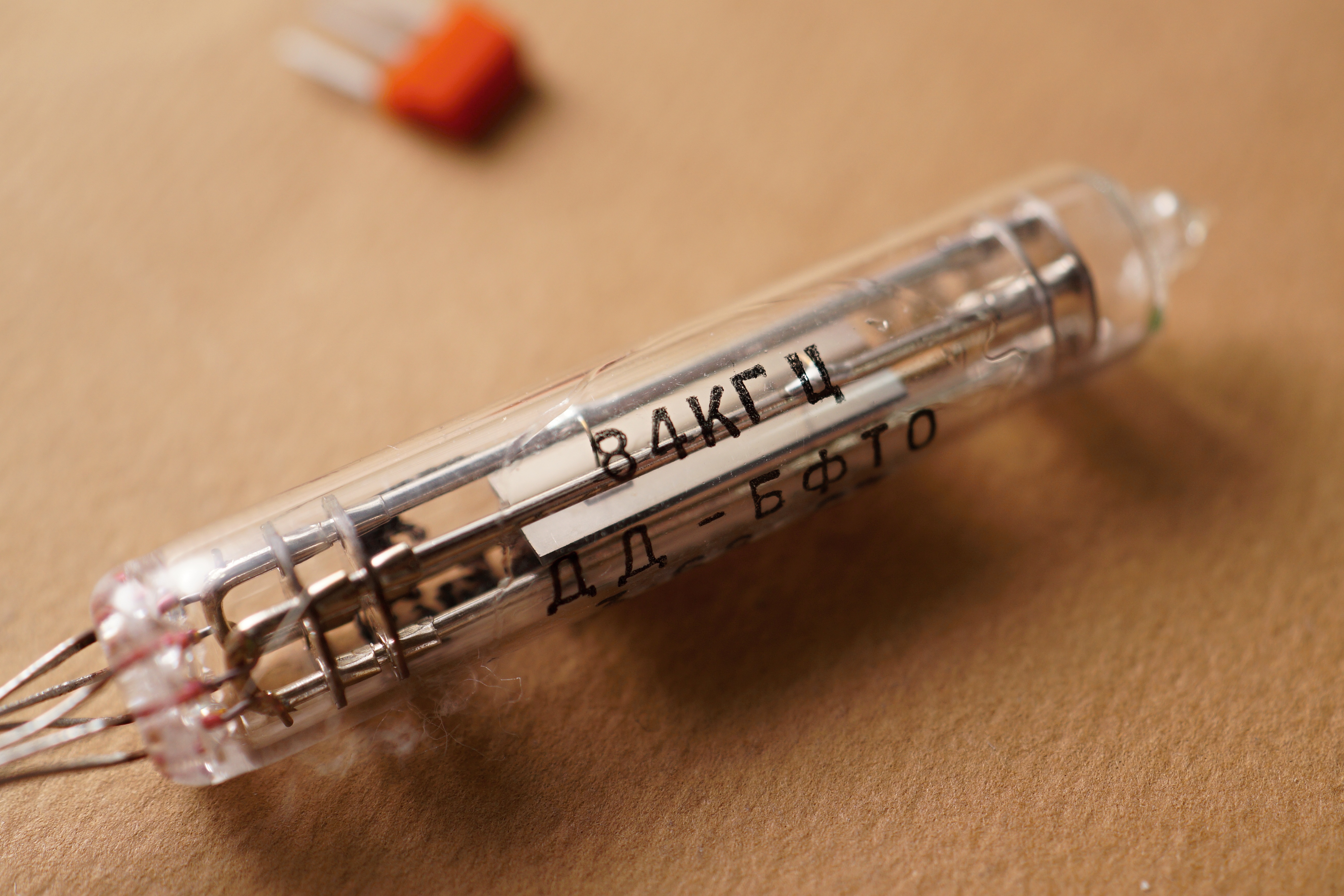

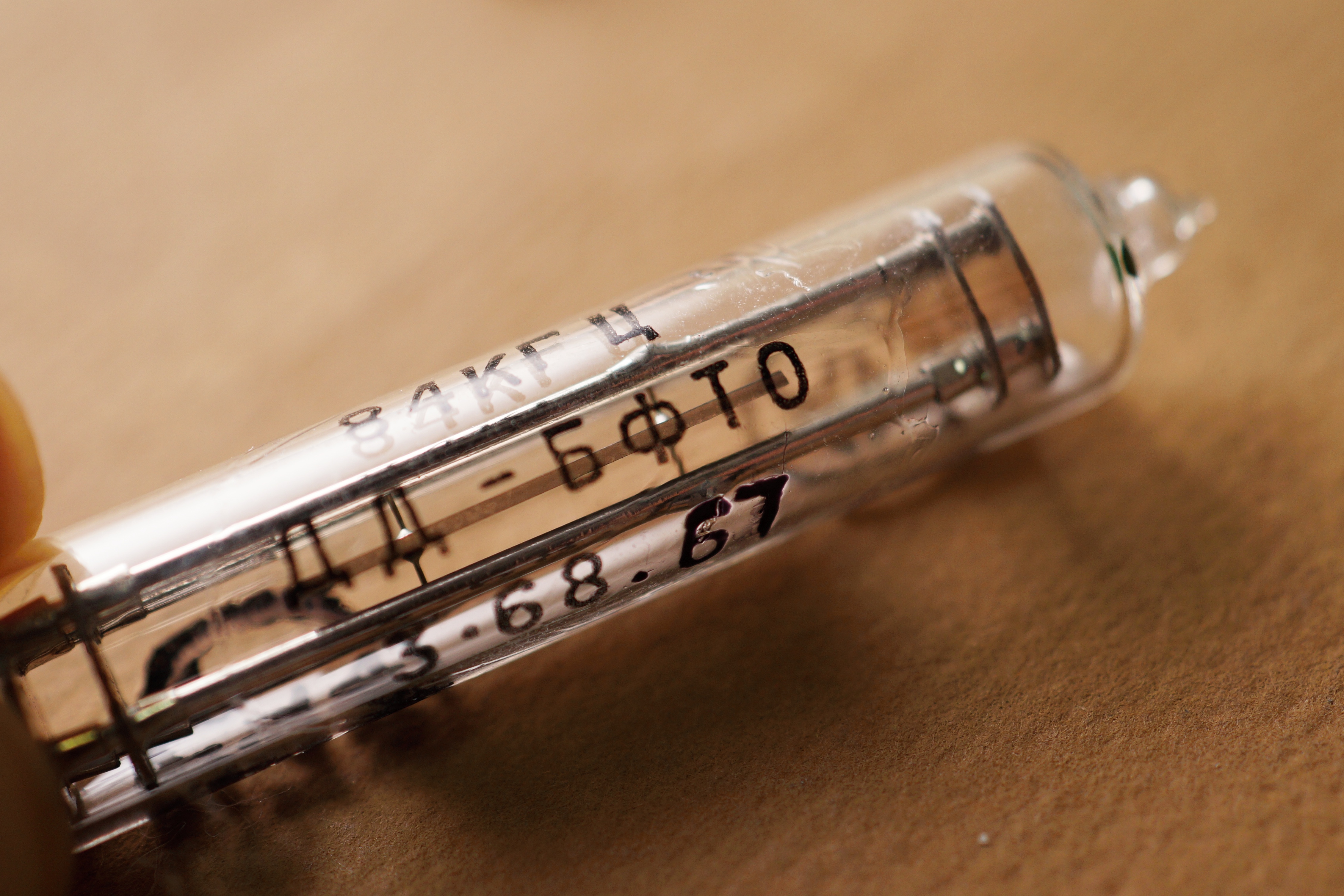

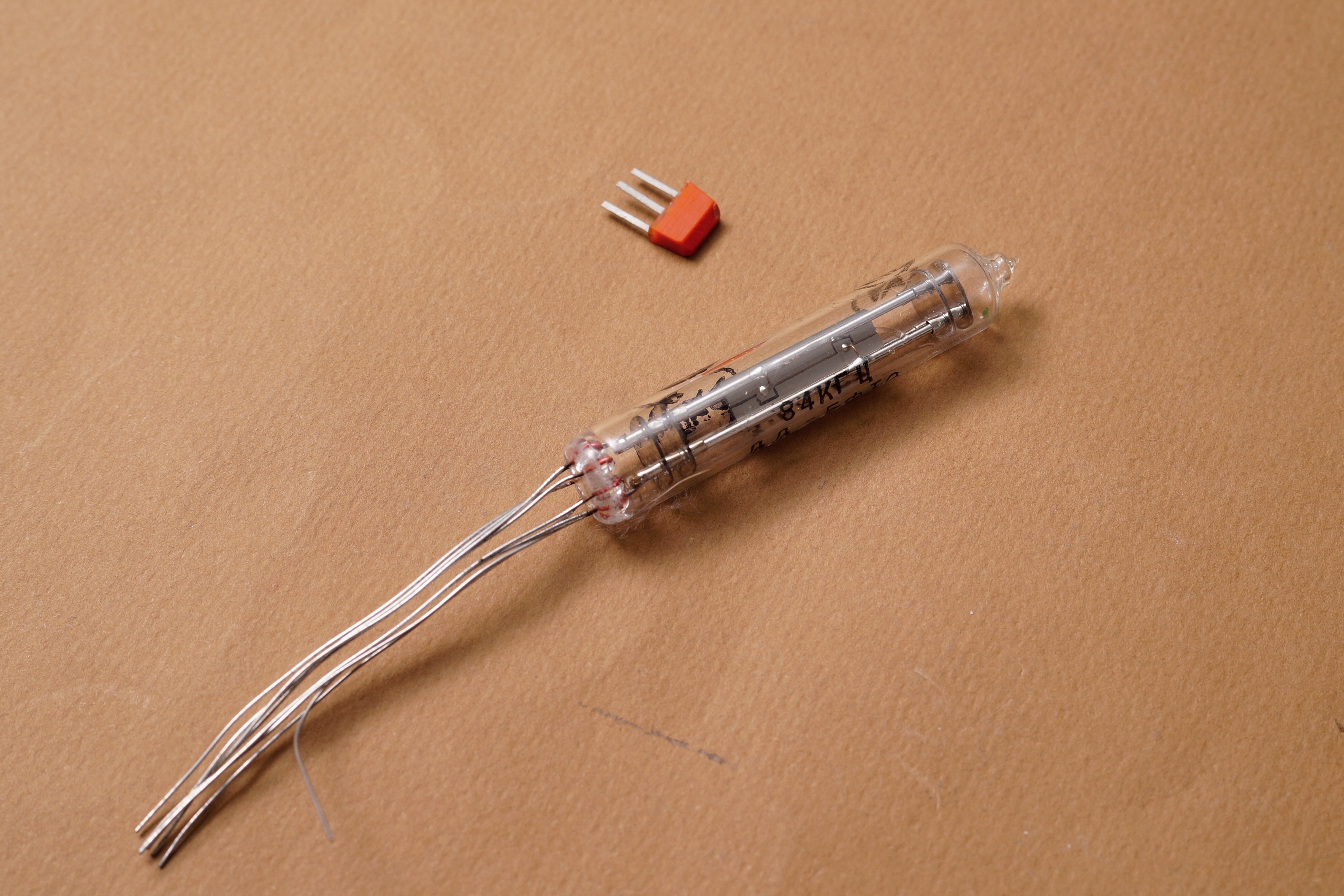

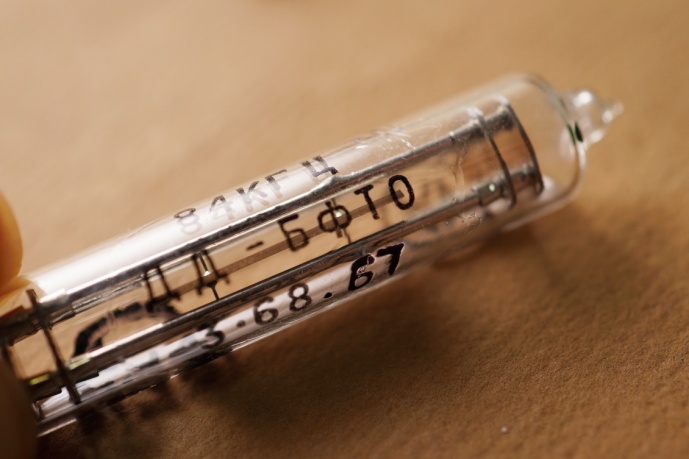

84 кГц ДД-БФТО

Более мелкий, по сравнению с предыдущими, резонатор, но столь же закодированный.

Производитель на нём не обозначен.

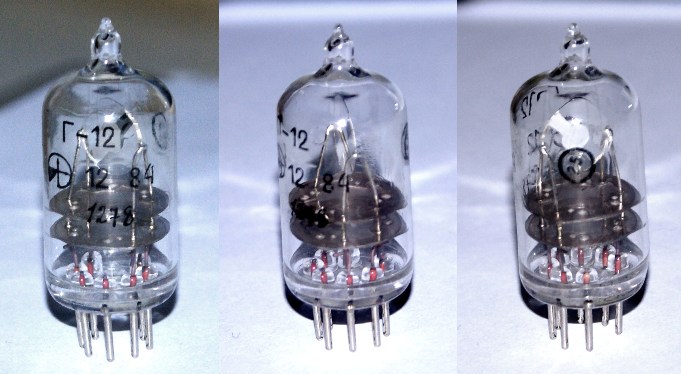

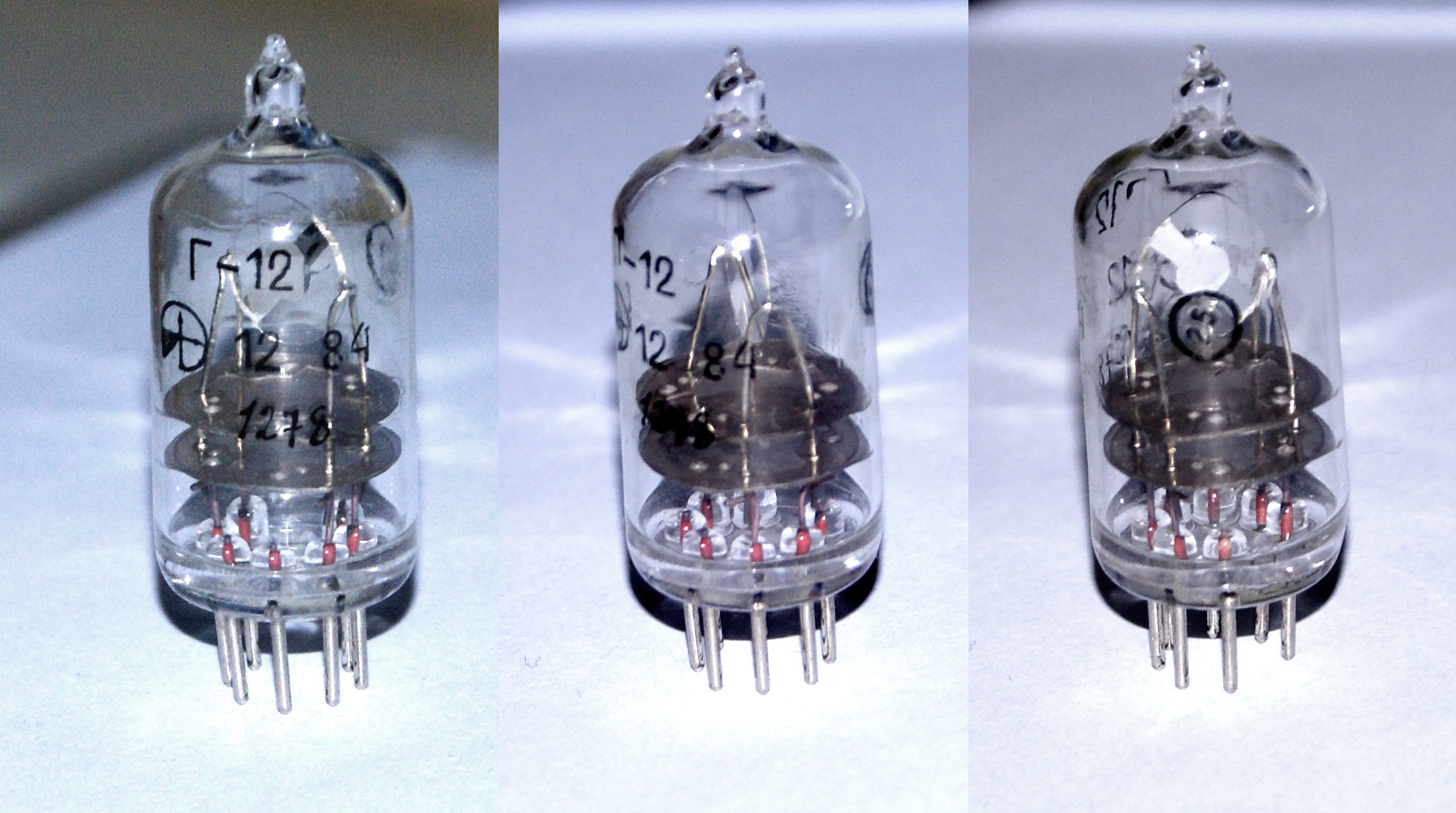

10 МГц, Г-12


(фото Алексея Абызова)

Кварц с кодированным обозначением. Вроде бы такие предназначались для фильтров. 10 МГц - это данные по результатам измерений.

Особенность конструкции - очень тонкая пластина. Она настолько тонкая, что у одного из образцов она разрушилась просто от сотрясения.

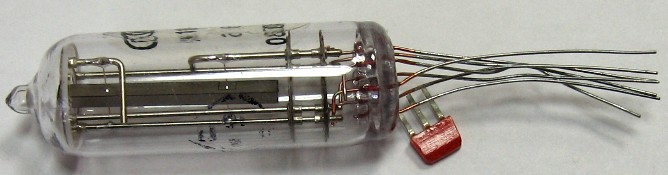

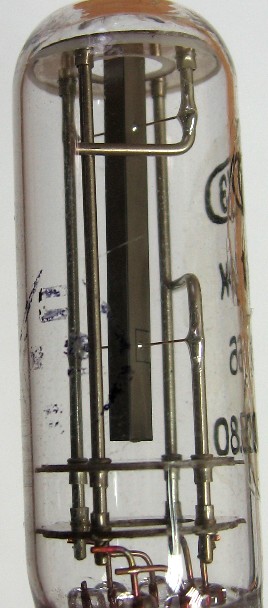

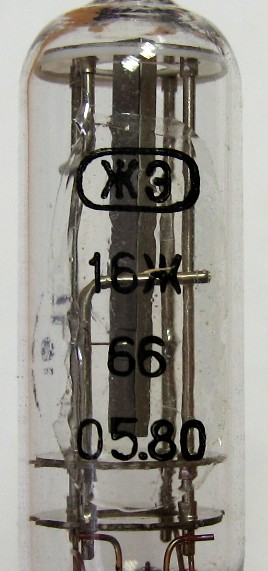

? кГц, ЖЭ3.380.000 (16Ж)

Кварц с кодированным обозначением от НПО Автоматики (г.Екатеринбург).

Есть паспорт на аналогичный резонатор 16ЖЭ. Если значение частоты по нему не определить, спецификация другая, то параметры в целом понять можно. Это низкочастотные резонаторы (16ЖЭ - на 16,1605 кГц) среза zyb/-1°30'.

Виброустойчивость 6 минут, работать он должен был недолго. Что, в общем, понятно, учитывая специализацию НПО...

? кГц, 008-023 (неизвестный тип 2)

Еще пара кварцев со странным обозначением и неизвестными параметрами. Это какие-то импортные изделия, предполагаю что венгерские.

Особенности - золочение кварцевой пластины (что, в общем-то, редкость) и бесцокольная конструкция тыльной, "выводной", части.

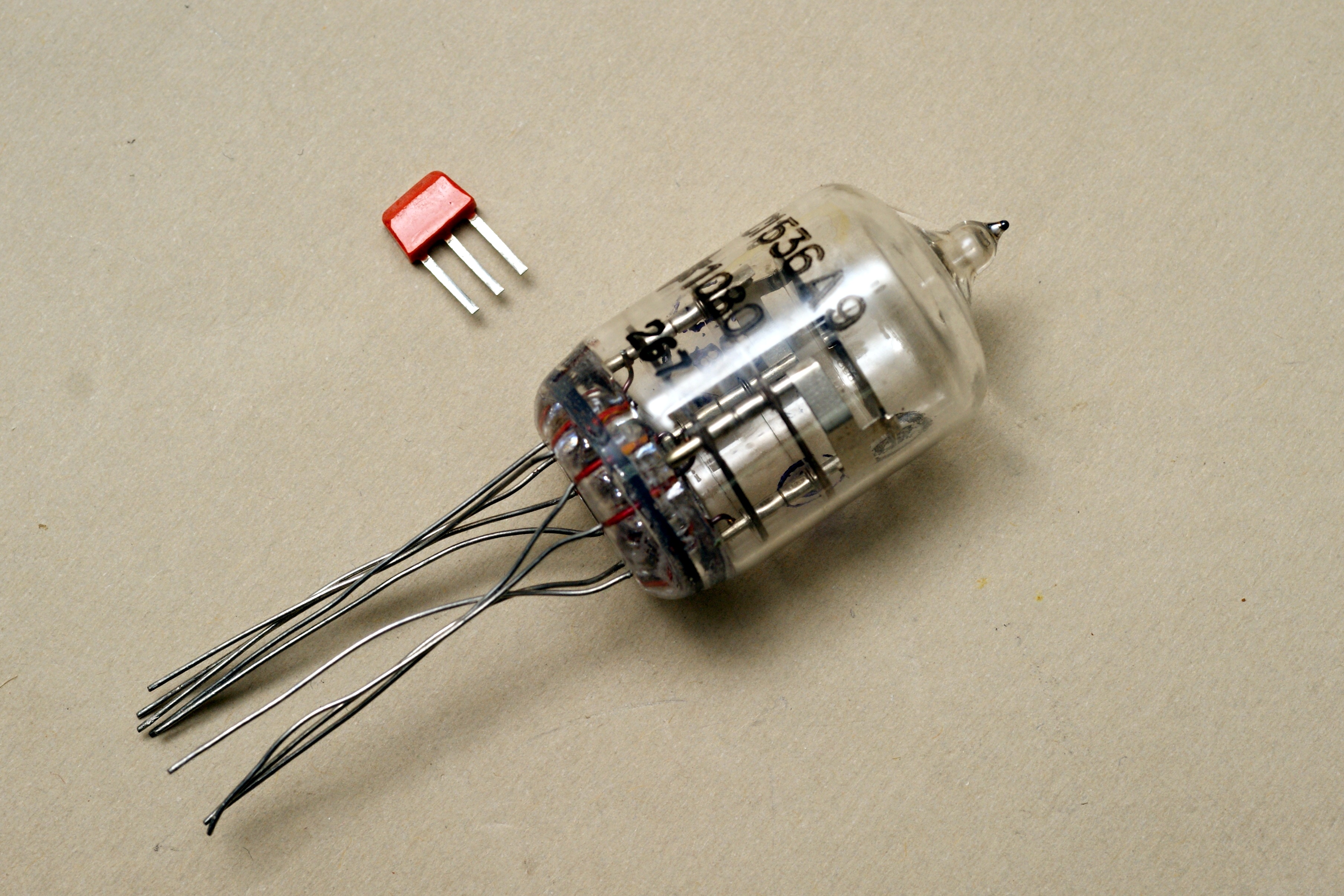

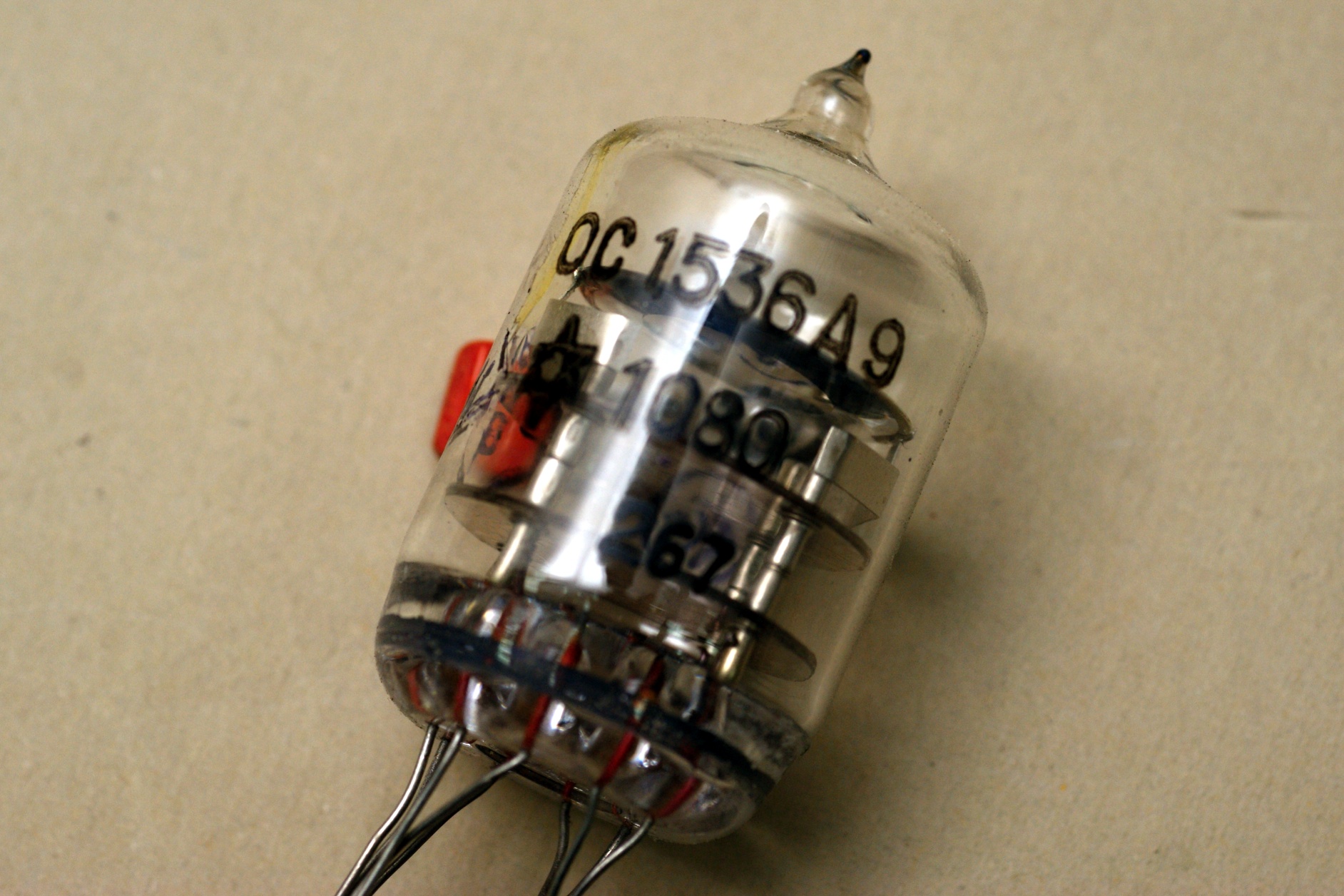

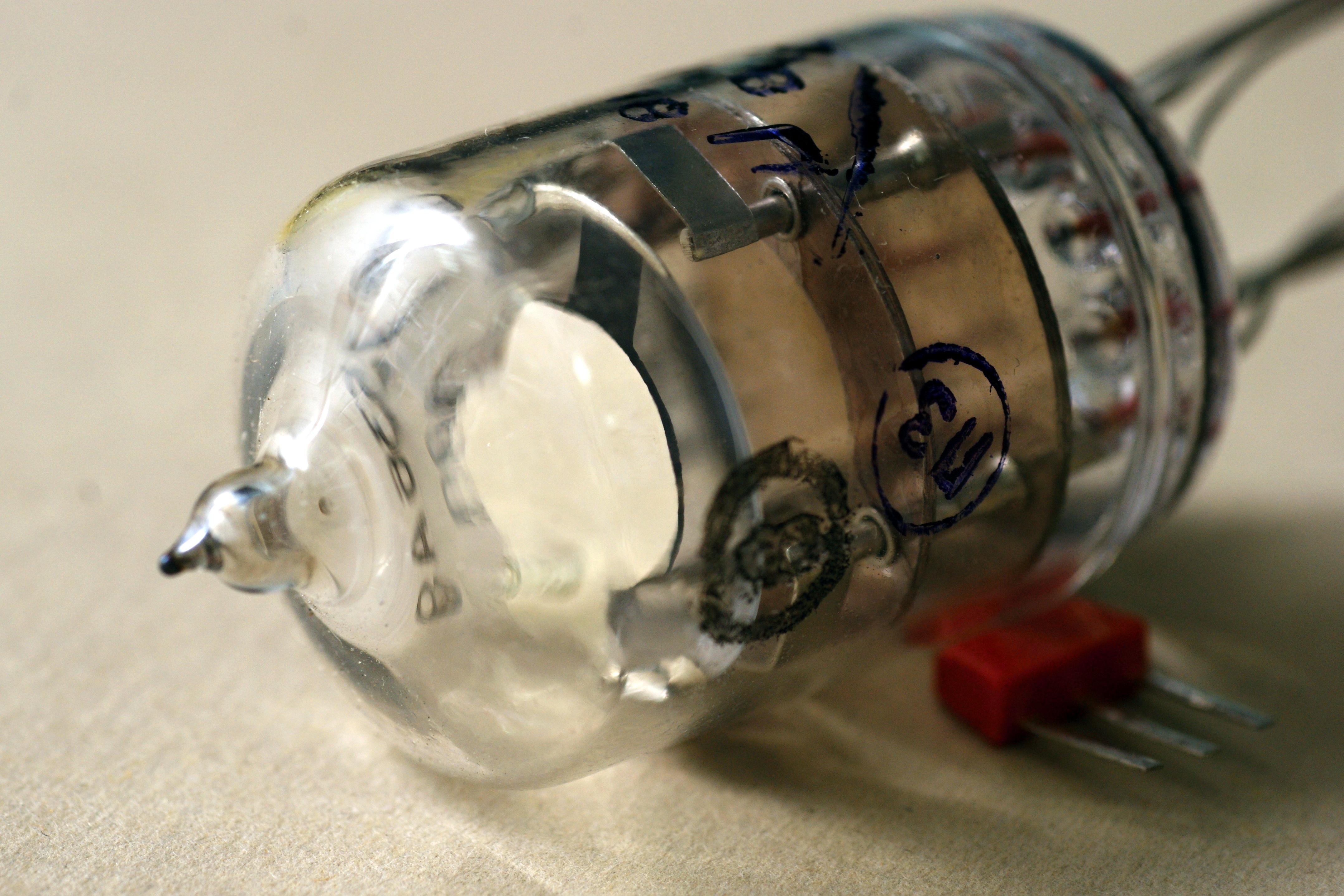

? кГц, 1536А9 (ОС1536А9)

Очередной резонатор с кодированным обозначением. Но в мировой паутине на этот тип нашлось аж два заводских паспорта, от 1978 и 1986 года.

И что же мы можем почерпнуть из них? Увы, не много. Резонатор в них называется "тип Д2". На самом деле, это всего лишь конструктивный вариант баллона по ГОСТ 11599-67. А если посмотреть на следующий экспонат, то можно предположить, что тип этого резонатора тоже РК8ЧД или РК84Д.

Частота напрочь зашифрована. Ну, грубо мы можем узнать из того же ГОСТа, который говорит, что для Д2 частота может быть от 100 до 150 кГц или от 490 до 3000 кГц. Исходя из геометрических размеров, я за второй вариант.

Чертёж (и конструкция в целом, видимо) резонатора разработан СКБ завода им. Козицкого, а выпущен он "Морионом", что вполне логично.

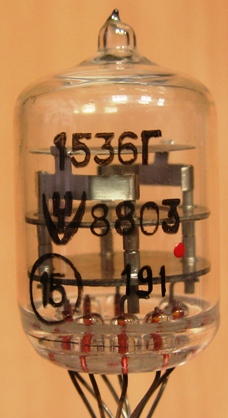

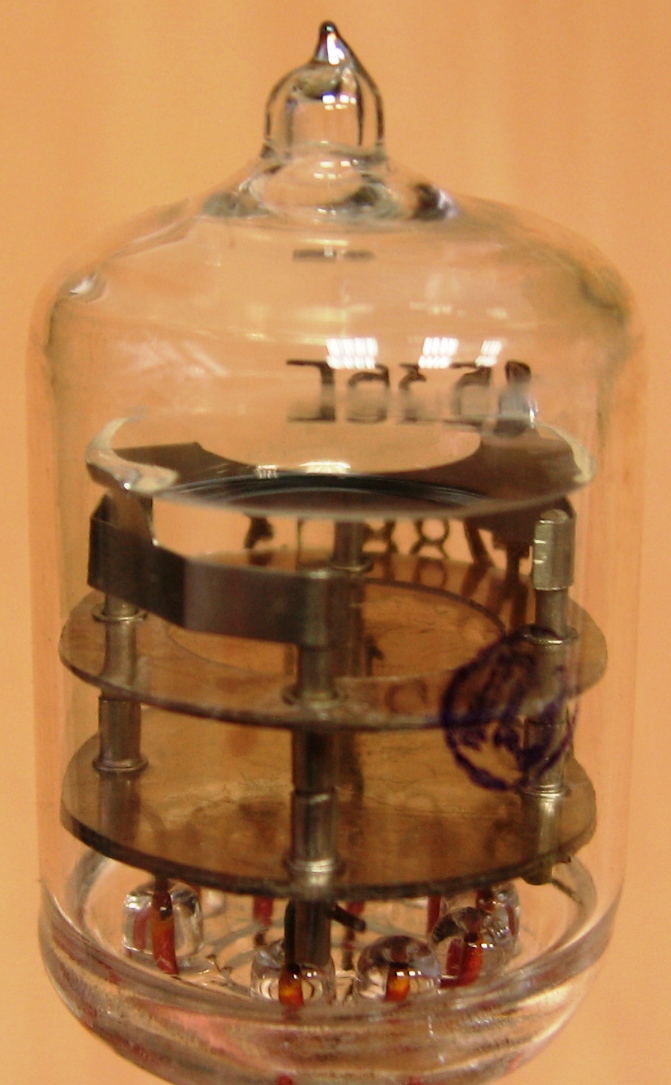

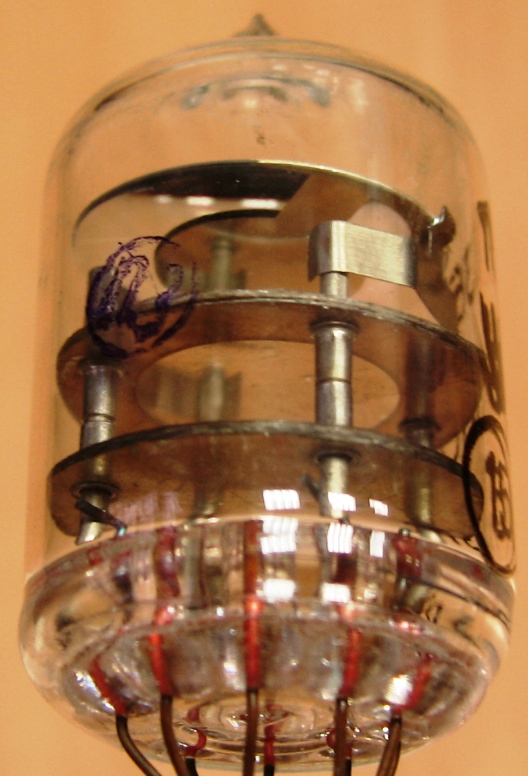

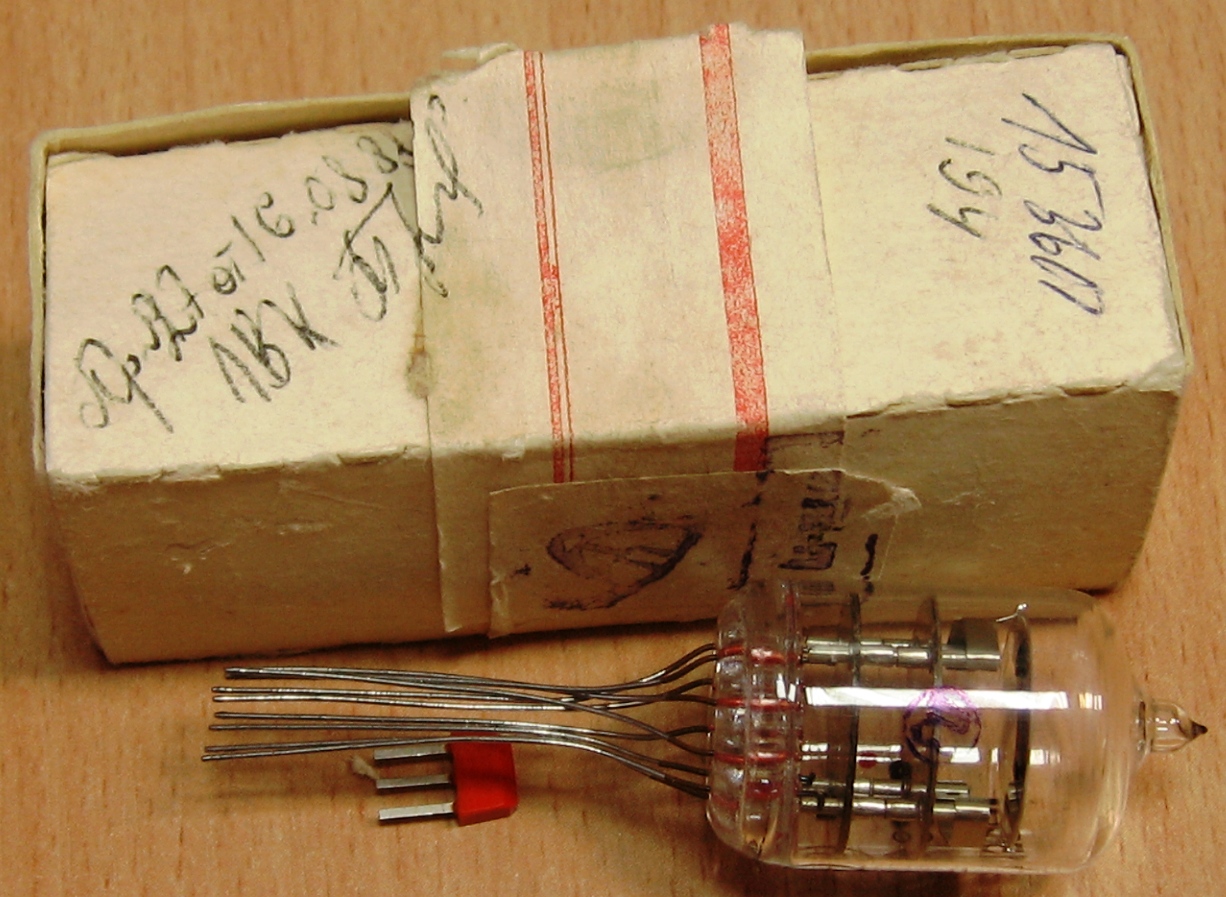

? кГц, РК8ЧД (РК84Д?) 1536Г

Кварц с зашифрованным обозначением, из которого неизвестны ни тип, ни частота... Но в интернете нашёлся заводской паспорт от такого. И он проливает некоторый свет.

Но не до конца. Пока даже не ясен точный тип, то ли РК-8ЧД, то ли РК-84Д. И то, и другое в логику обозначений резонаторов укладывается. Технической информации ни для того, ни для другого у меня нет. Так что остаётся невыясненным.

Производитель - "Морион" (Санкт-Петербург).

Экспонат предоставлен фирмой "Электронные системы контроля", г.Пермь.

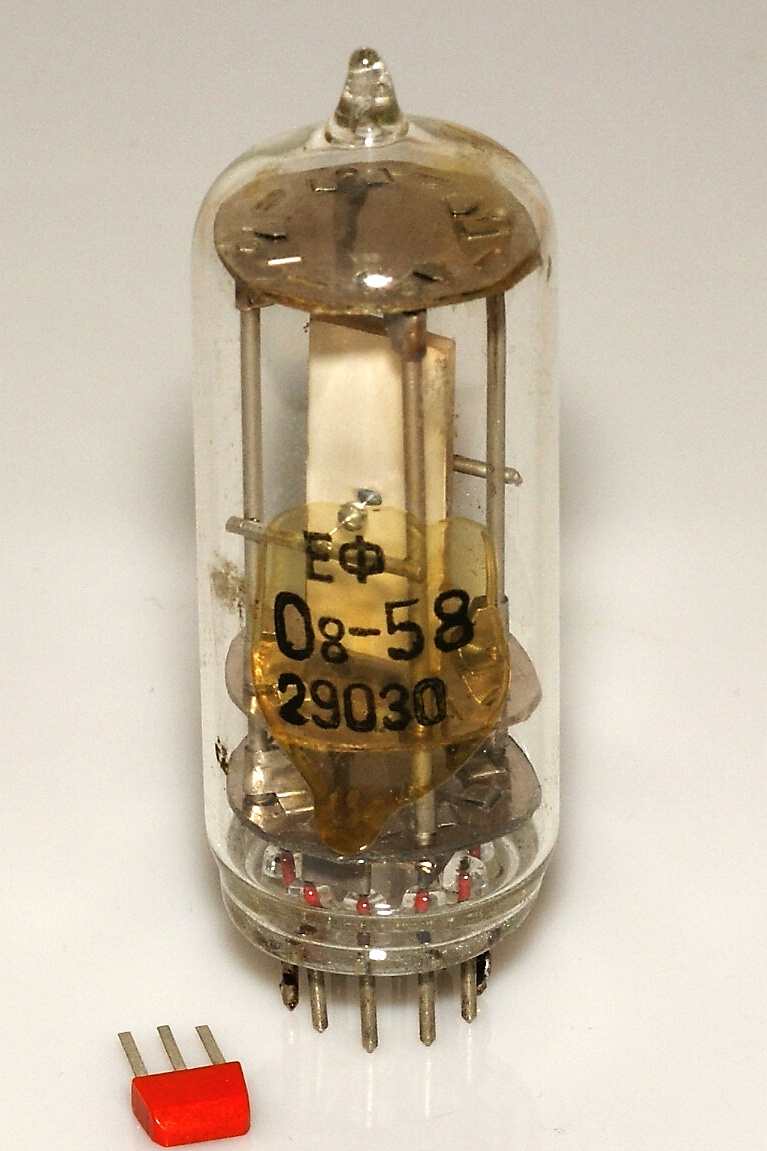

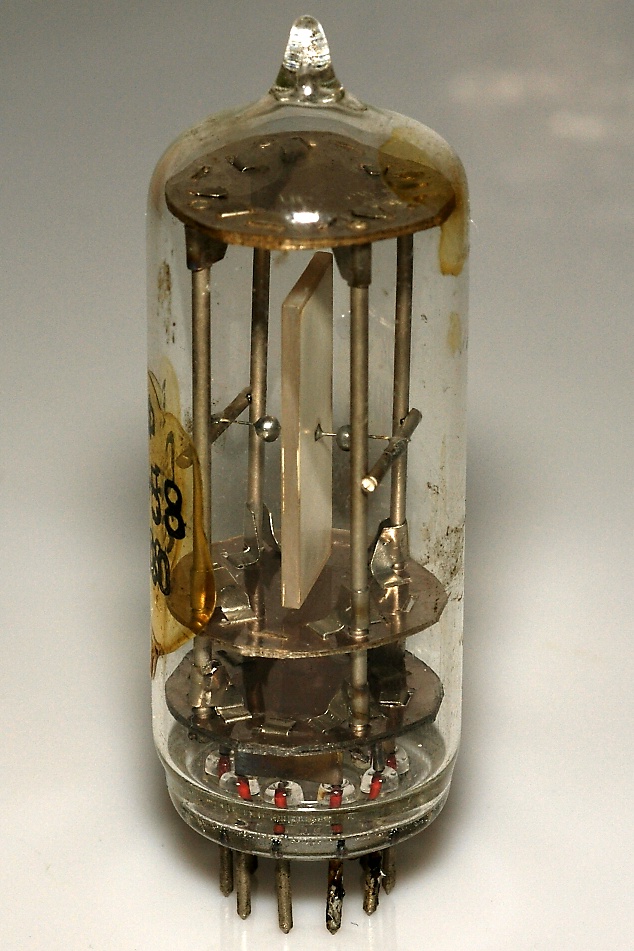

? кГц, ЕФ

Еще один кварц с кодированным обозначением. Никаких данных по нему нет, производитель также не определен...

Новосибирский завод им. Коминтерна ?

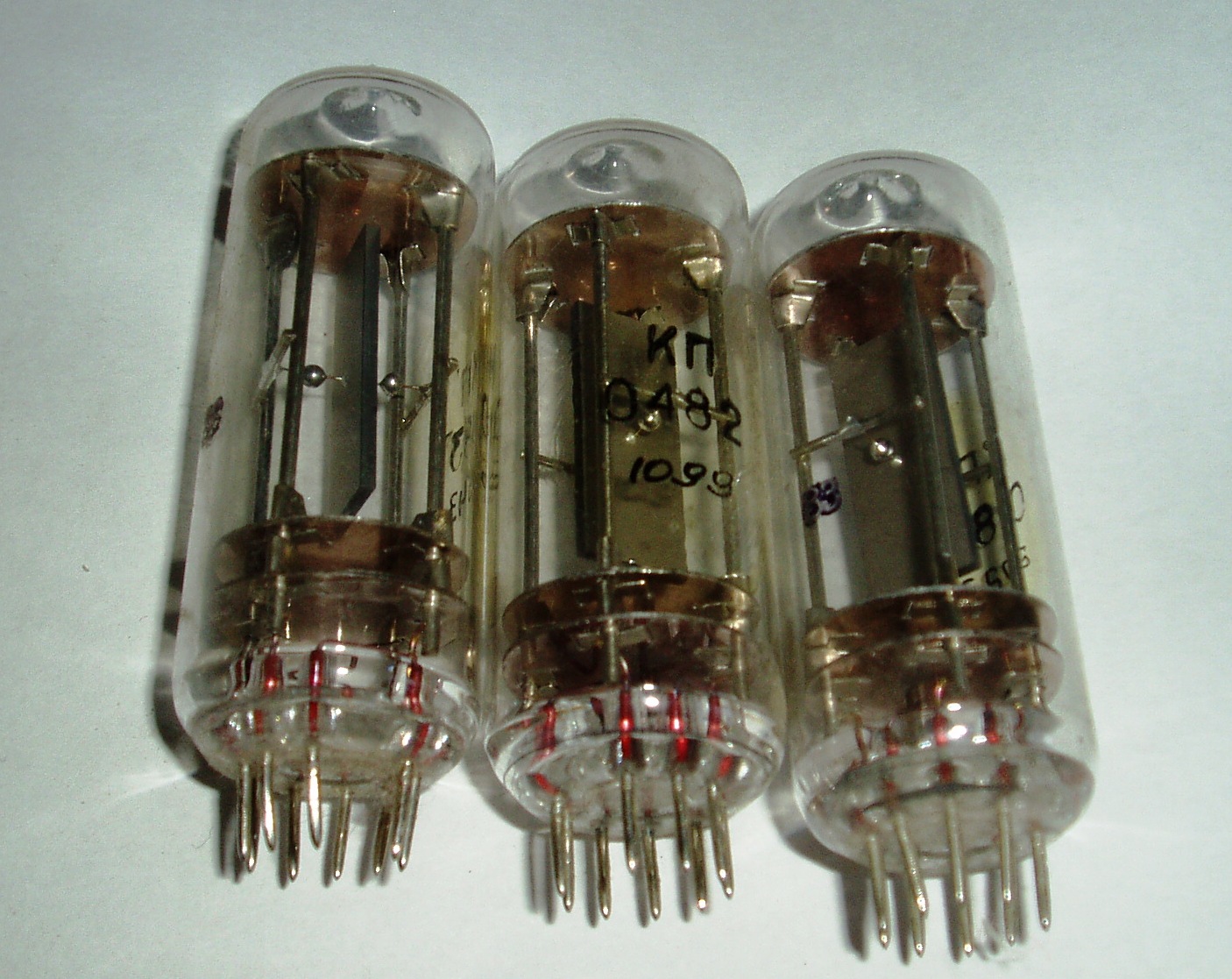

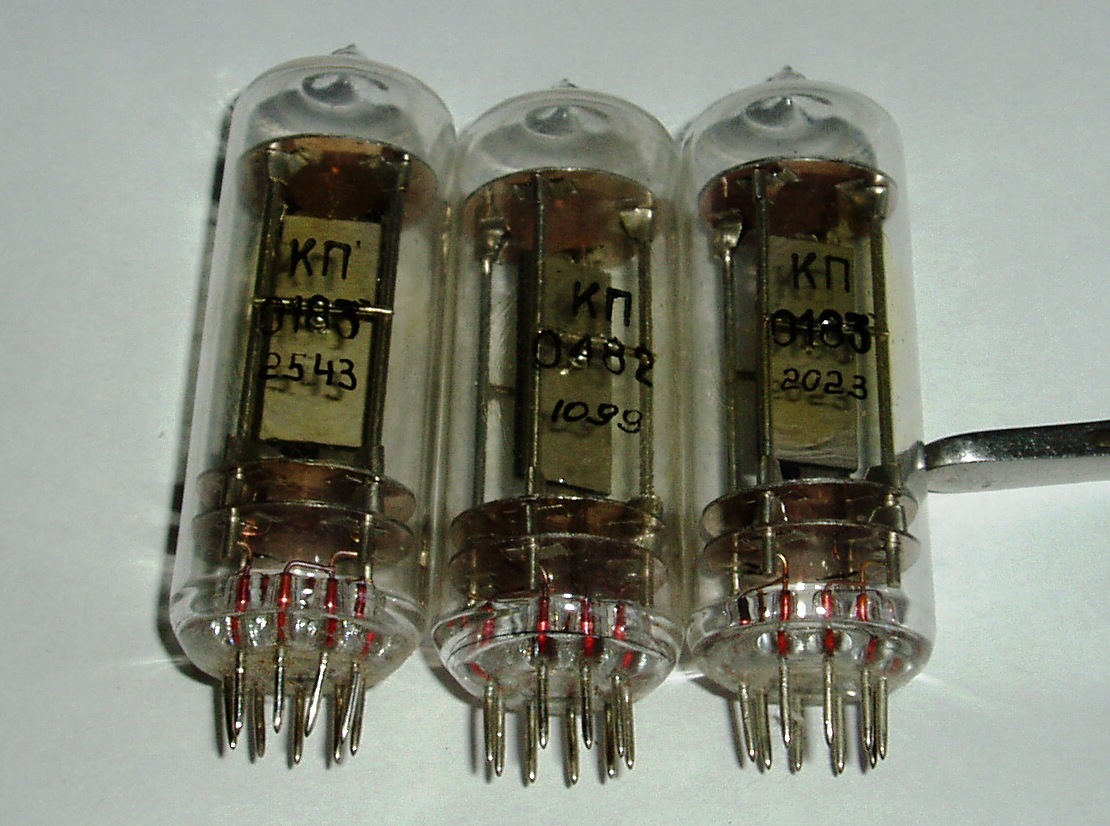

? кГц, КП


(фото Игоря Еремина)

Кварцы со странным обозначением и неизвестными параметрами.


(фото Игоря Еремина)

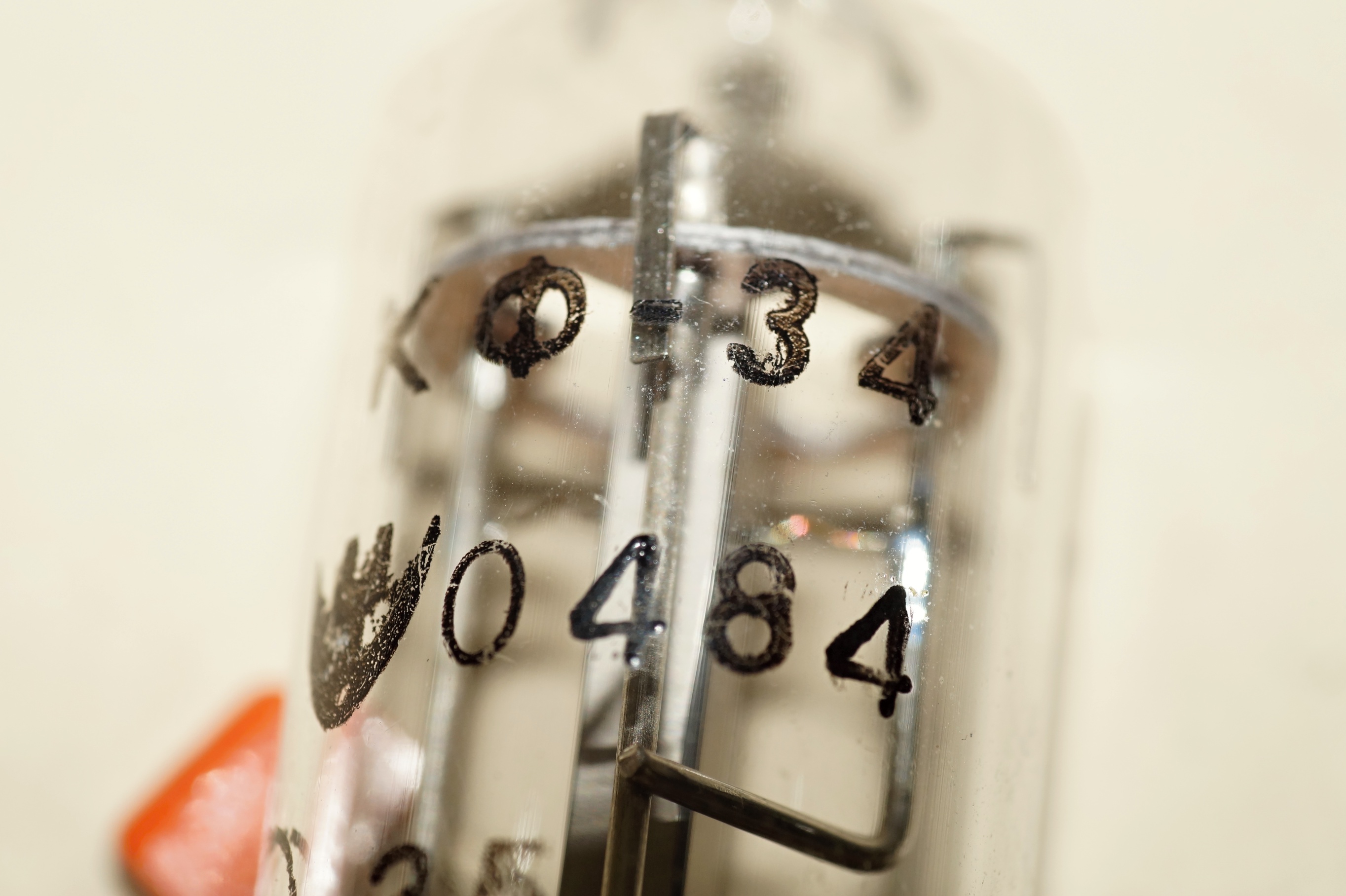

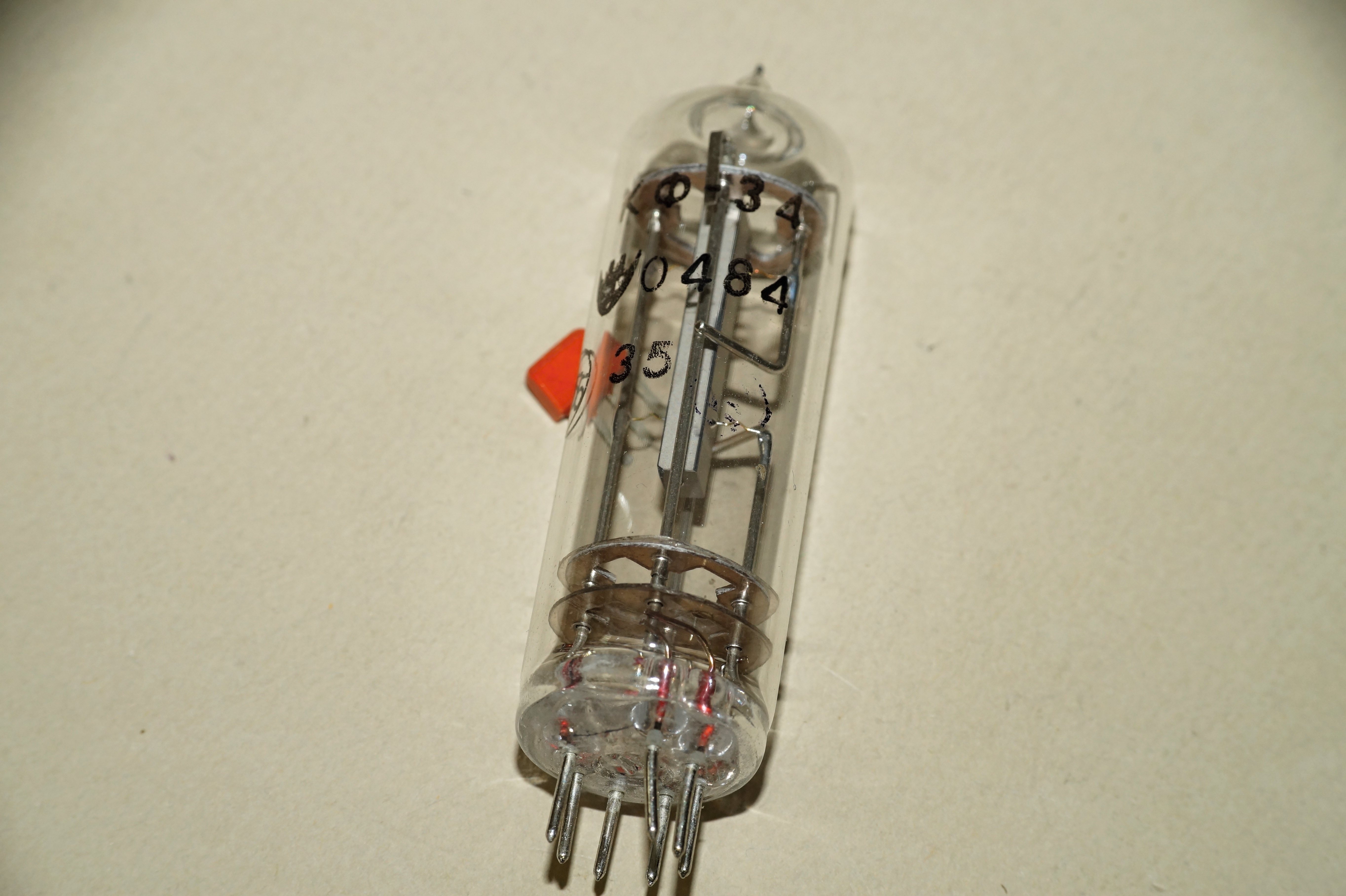

? кГц, КФ-34

резонатор КФ-34

Кварц с кодированным обозначением. Обычно подобные применялись внутри пьезоэлектрических фильтров и их параметры известны лишь разработчикам. Производитель - "Морион" (Санкт-Петербург).

резонатор КФ-34

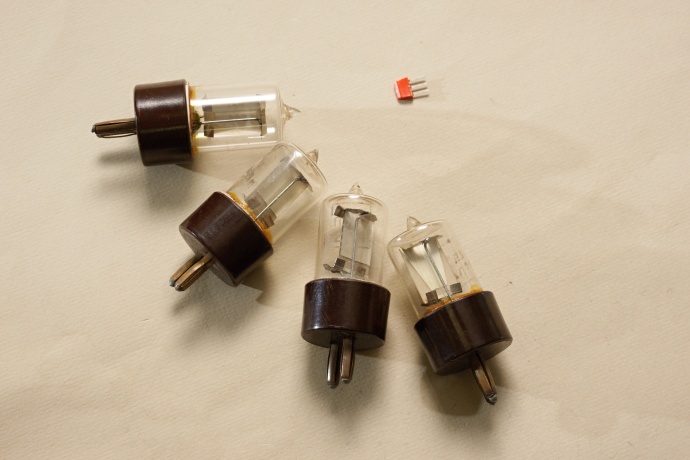

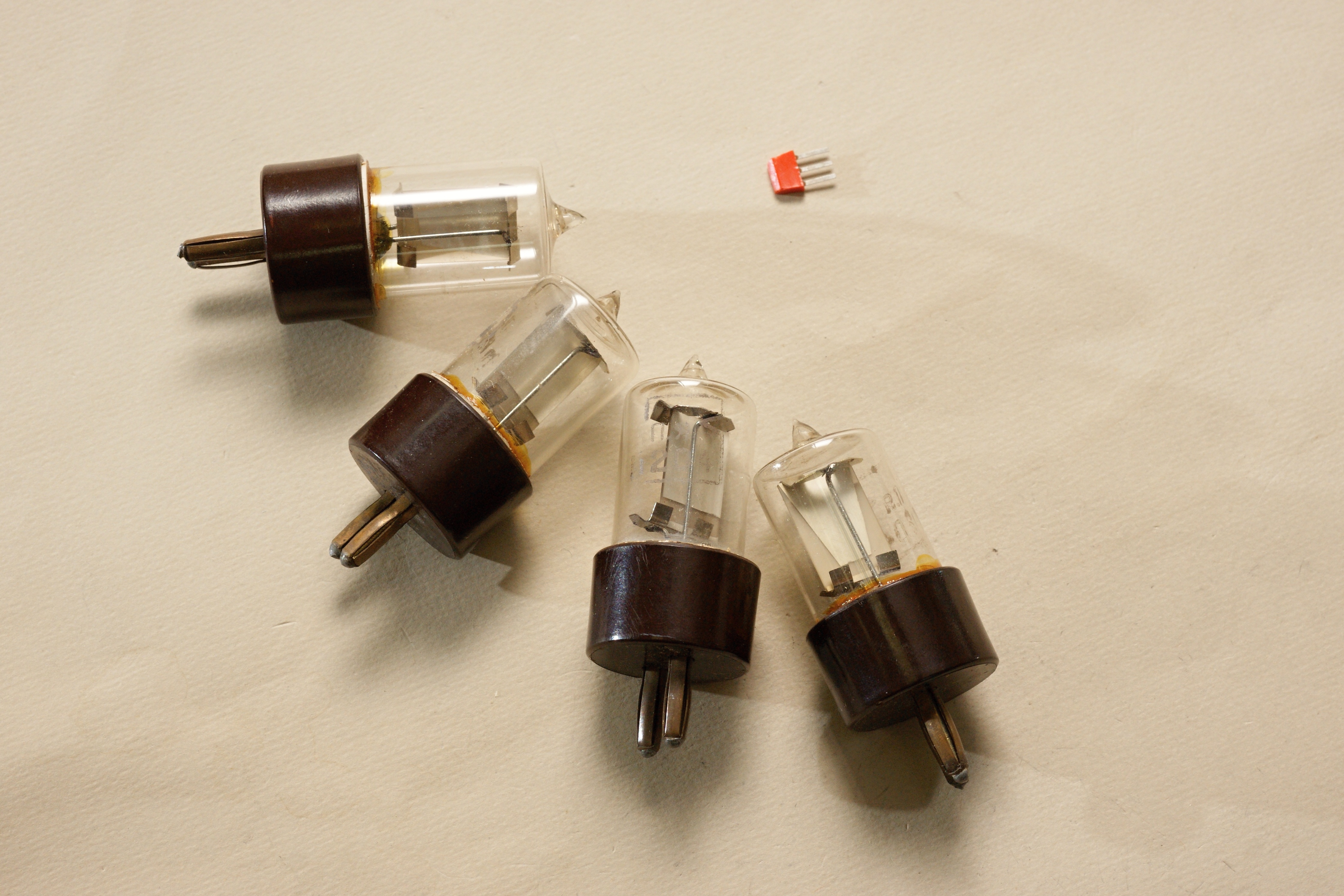

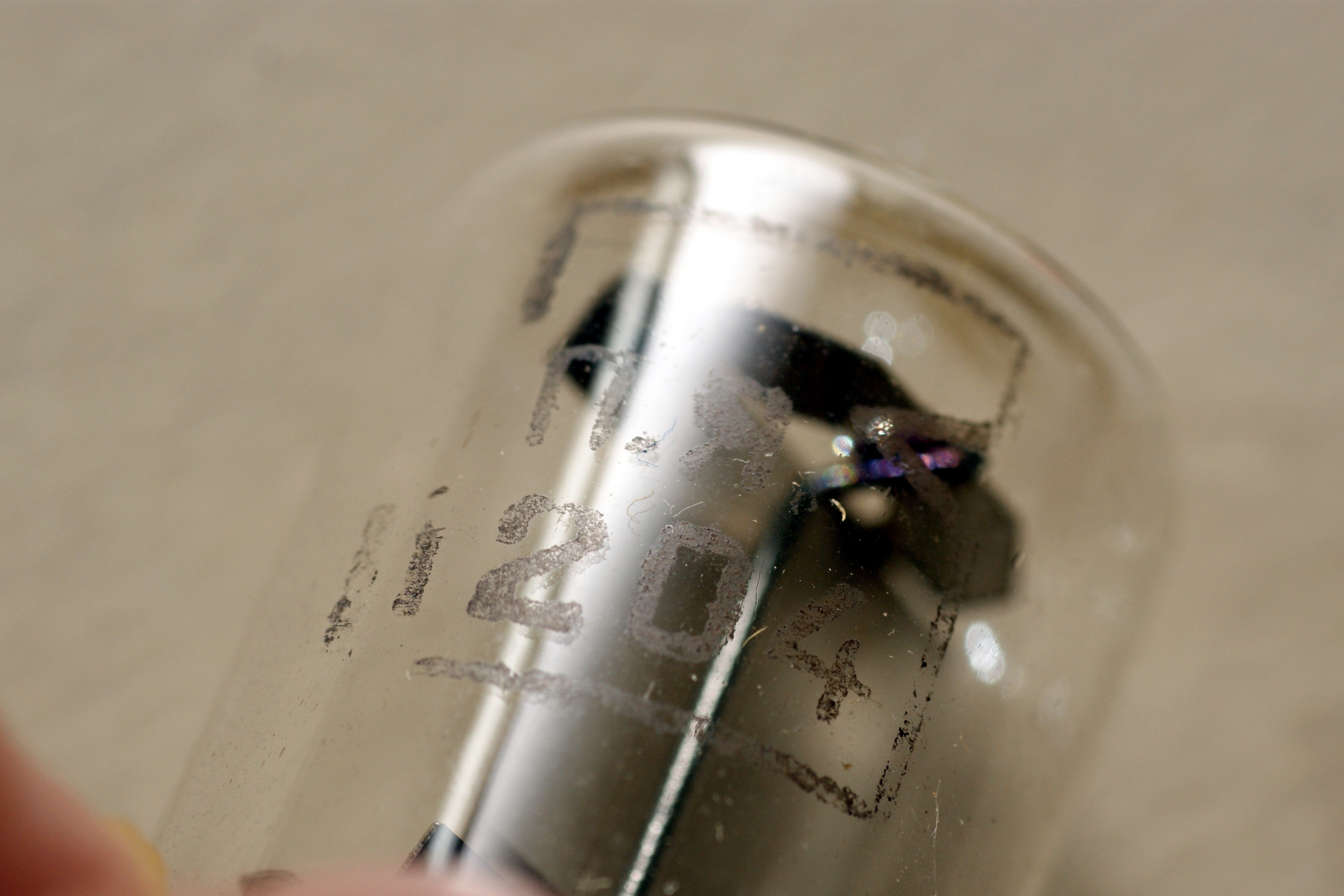

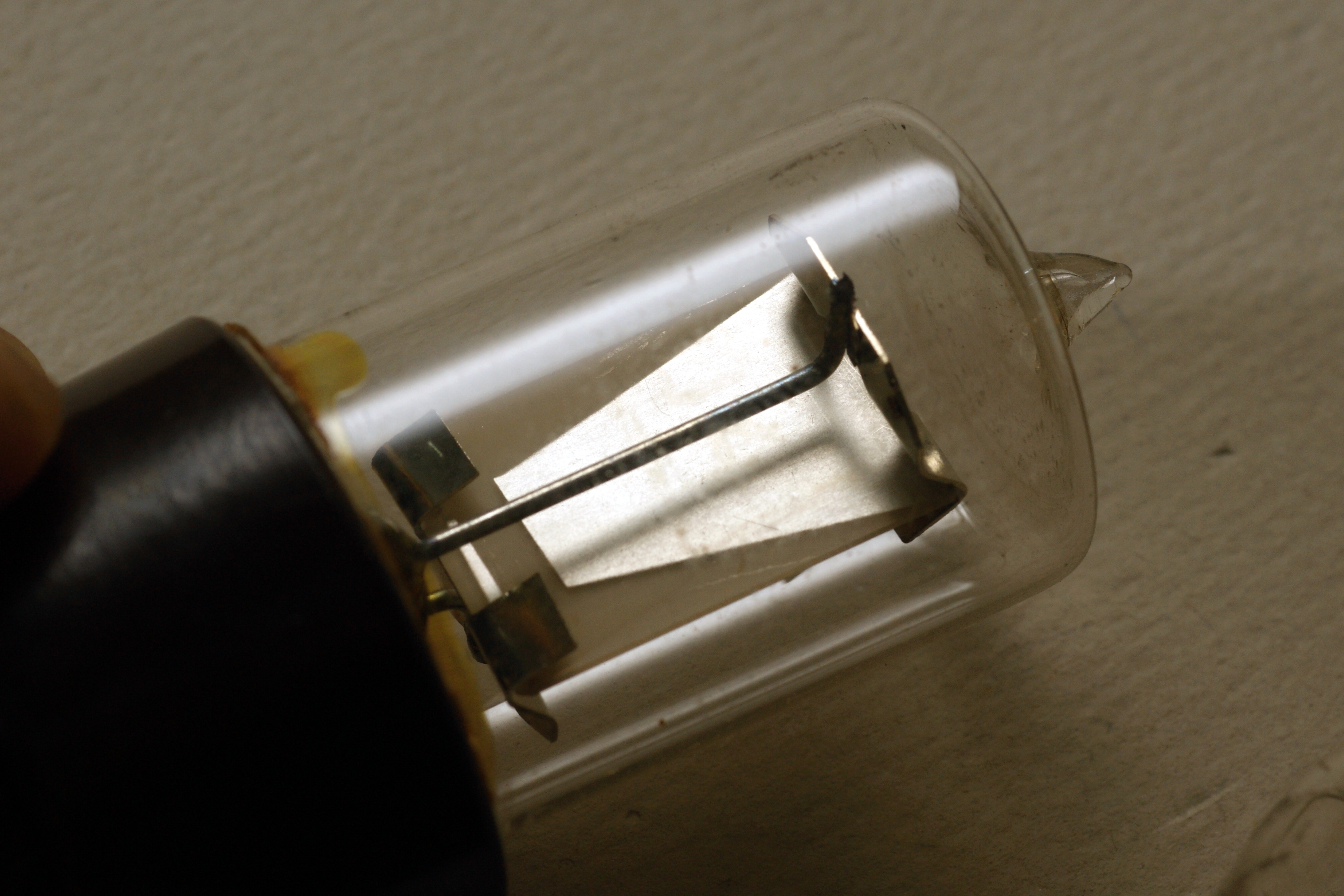

? кГц, резонаторы от п/я 1204

резонатор от п/я 1204

Интересные резонаторы. Во-первых, конструкцией - хотя и стеклянная колба, но на карболитовом основании. Этакий гибрид, кентавр.

А во-вторых, маркировкой. Точнее, её отсутствием. Ни названия, ни частоты, ни даты, ни даже какого-либо кодированного набора символов. Только, как ни странно, штамп производителя, "п.я.1204". Это, скорее всего, завод №36 (опытный) при ЦНИИС (затем НИИ-100, ныне НИИР).

Ну и остальное по мелочи. Архаичные штыри выводов, странная трапециевидная металлизация пластины... Полагаю, это весьма старые образцы, возможно послевоенного периода.

резонатор от п/я 1204

резонатор от п/я 1204

Источники:

1. Резонаторы и фильтры пьезоэлектрические. Справочник. ВНИИ "Электронстандарт". 1980.
2. Отраслевой руководящий стандарт. Приборы пьезоэлектрические и фильтры электромеханические. Группы 6330, 6387. Сборник справочных листов РМ 11 073.072.1-82. - ВНИИ "Электронстандарт", 1983.
3. Ладик А.И, Сташкевич А.И. Изделия электронной техники. Пьезоэлектрические и электромеханические приборы: Справочник. - М.: Радио и связь, 1993.
