Кварцы в стеклянном корпусе

4 кГц IVB-20БХ С1 ТЦ0.338.140
10 кГц IIВ ТЦ0.338.104
12,8 кГц IIВ ТЦ0.338.104
17,333 кГц РК202СЕ
20 кГц РК202СУ
60 кГц РК68ЭК
64 кГц РК68ЭК
76,8 кГц РК74СЕ
108, 918 кГц РК255СТ
200 кГц IIВ С2 ГОСТ 11599-67
200 кГц РКС-В-2
200 кГц ТЦ3.293.094 (КГ-22)
1000 кГц ТЦ3.293.141 (ВТ-1000)
2000 кГц РК180ДГ
5,000 МГц ЦЛ3.380.019
10000 кГц IIIВ (ТЦ0.338.104?)
15300 кГц РВ-89-32/14

10 МГц Г-12
? кГц ЖЭ3.380.000 (16Ж)
? кГц 1536Г
? кГц 008-023
? кГц ЕФ
? кГц КП
? кГц КР-12

2500 Гц (?)
9998,8 Гц (?)
10,5 кГц (?)
90000 Гц (?)
97,065 кГц (?)
100 кГц (?)
100 кГц (?)
204.5 кГц (?)
300,075 кГц (?)
500 кГц (?)
1000 кГц (РК-58?)
5,000 МГц вар.2 (?)
10000 (кГц?)
12578,125 кГц (?)

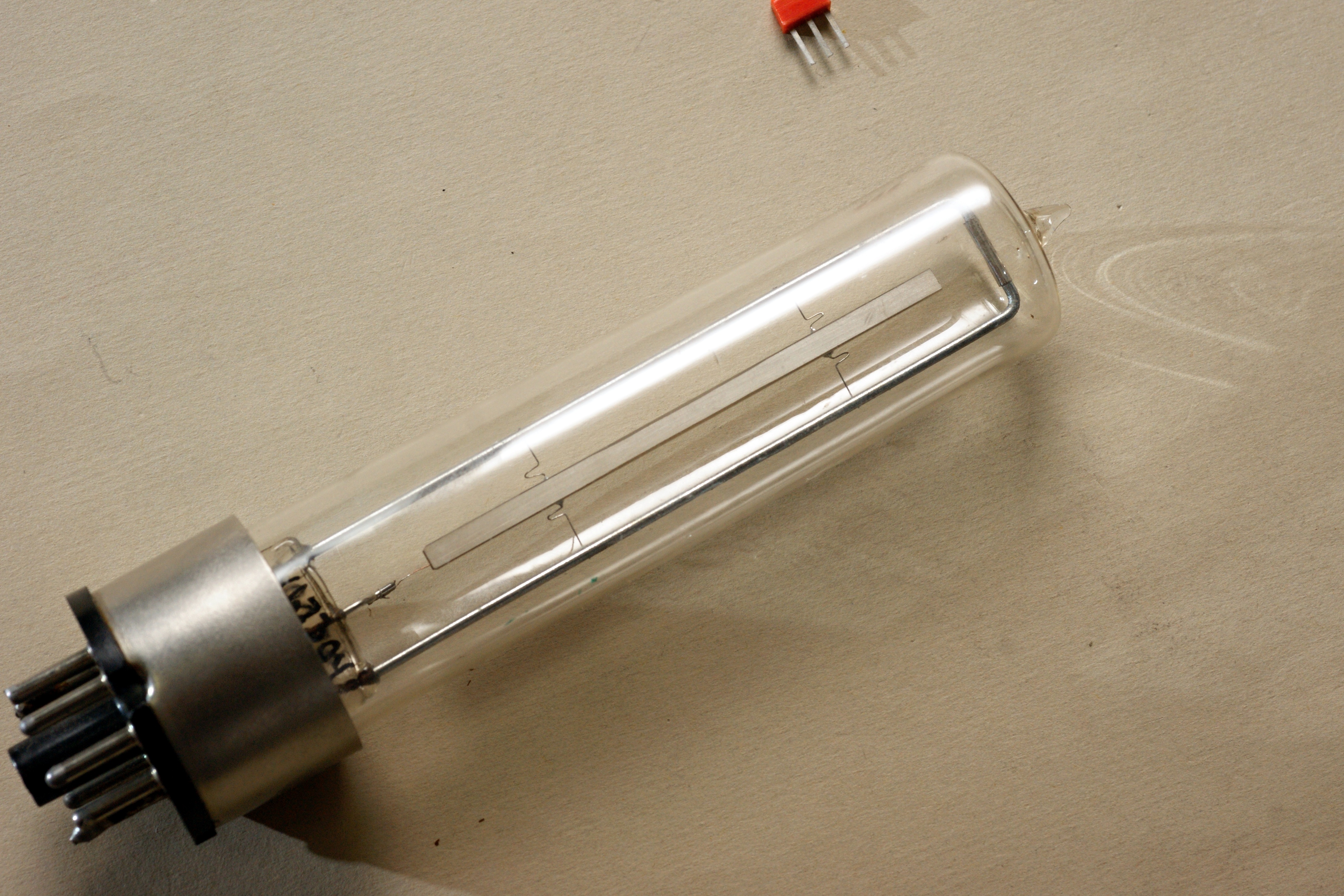

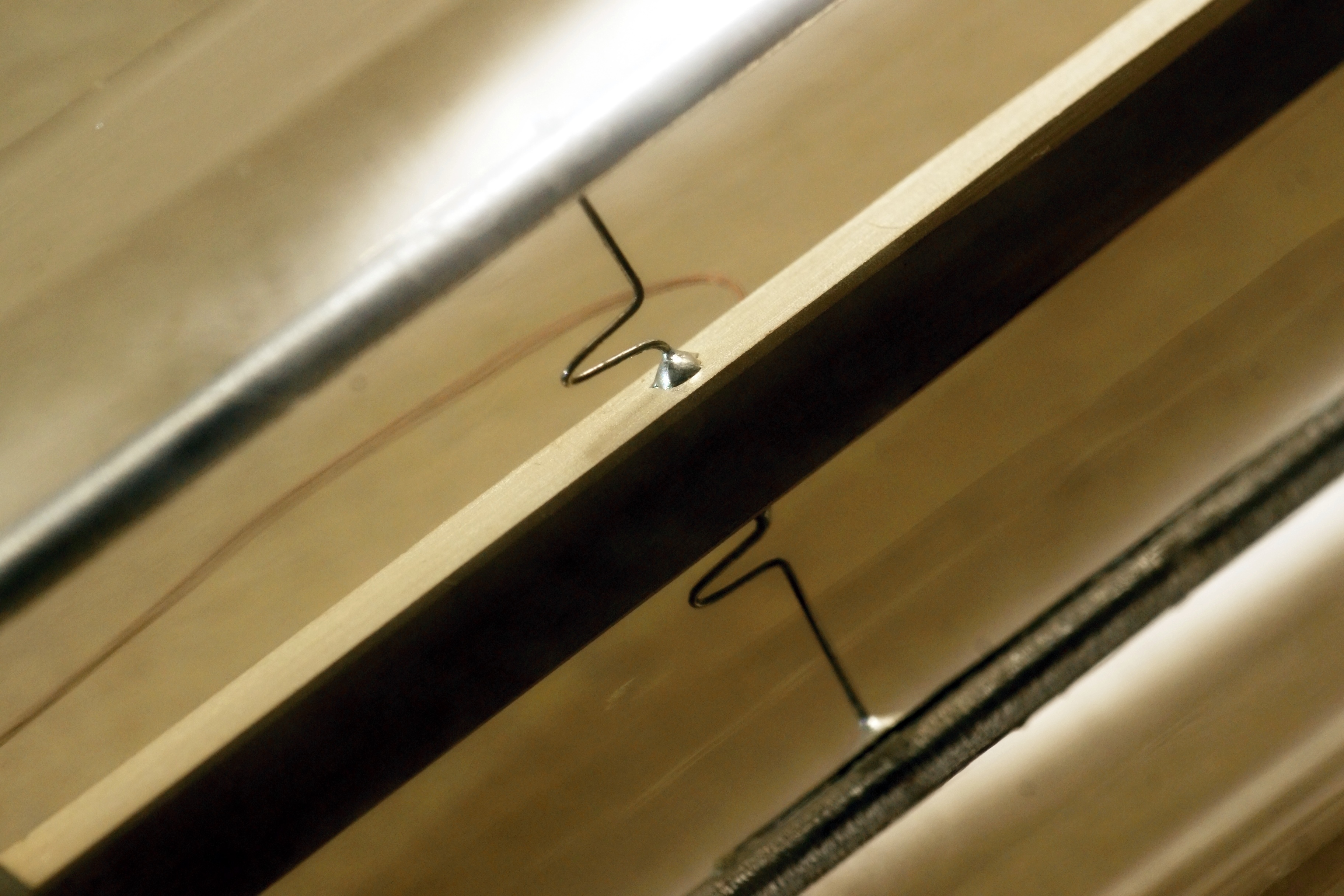

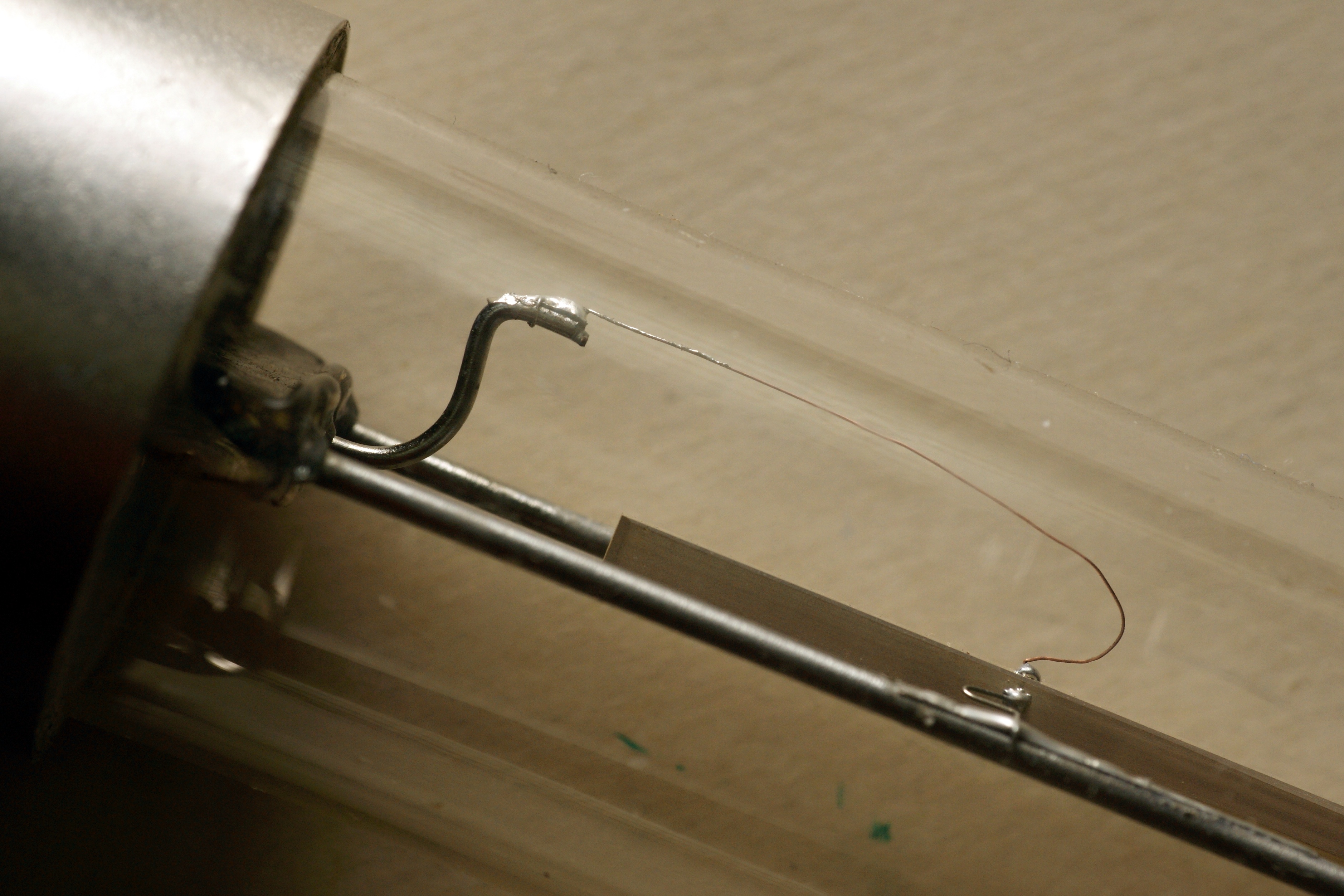

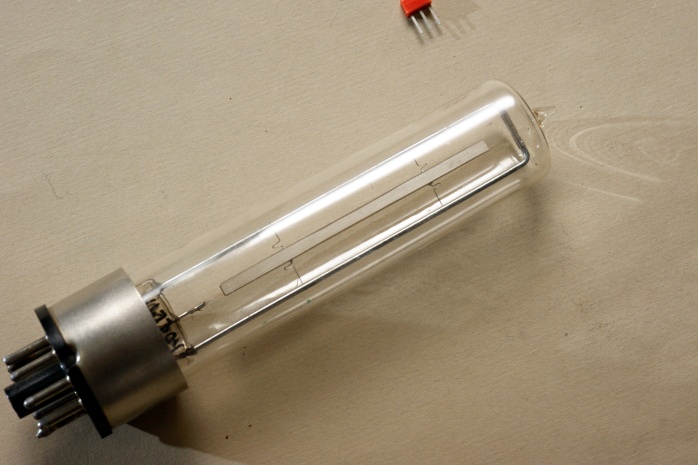

2500 Гц

Мой новый "рекордсмен" по нижней границе частот - резонатор на 2500 Гц, неизвестного типа.

Понятно что старый, где-то из 60-х годов. Предположительно, из генератора ГК-17М.

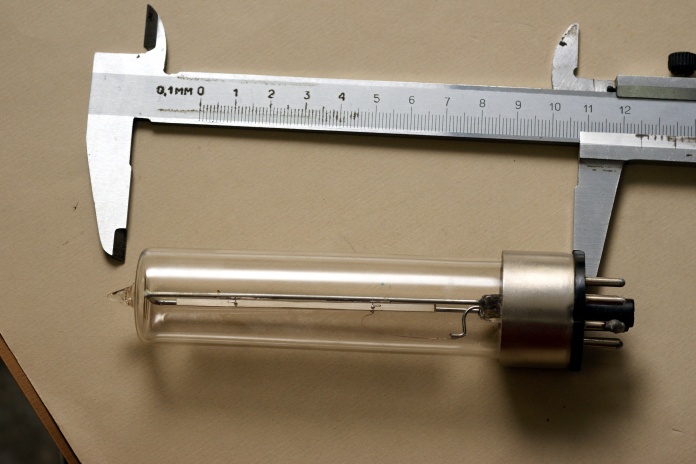

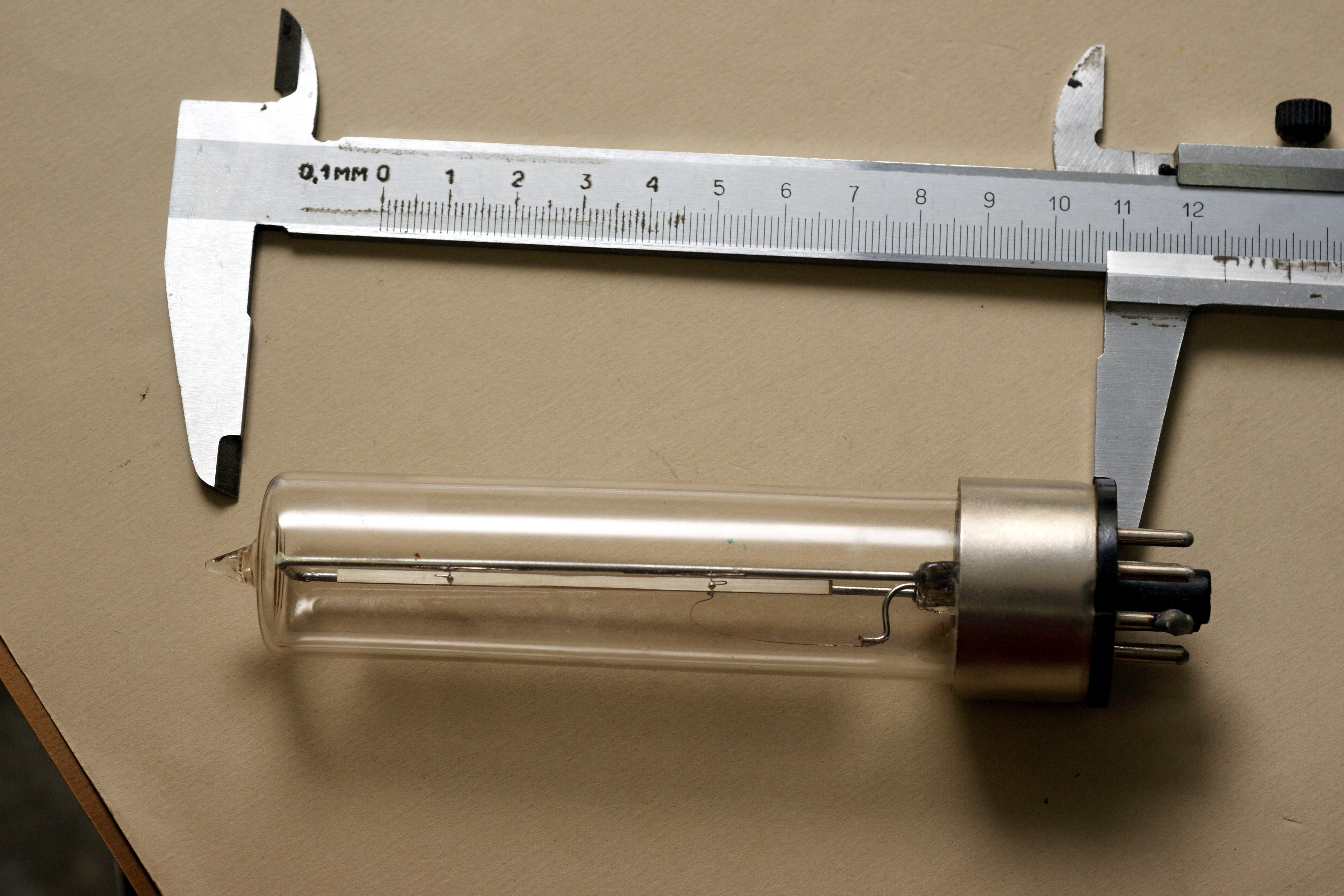

Из-за столь низкой частоты резонанса, размерчик у него тоже рекордный:

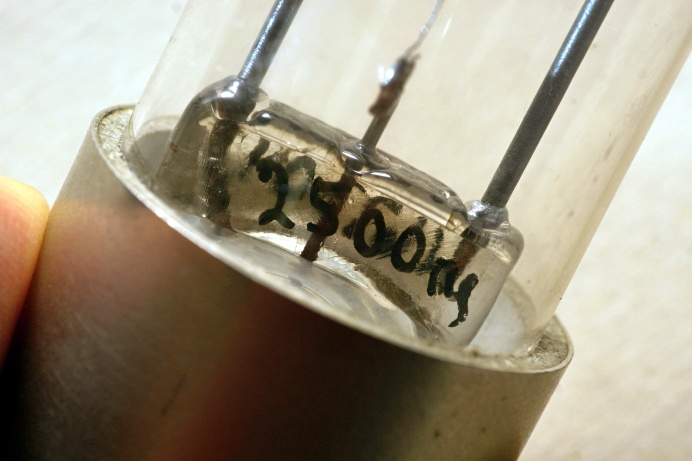

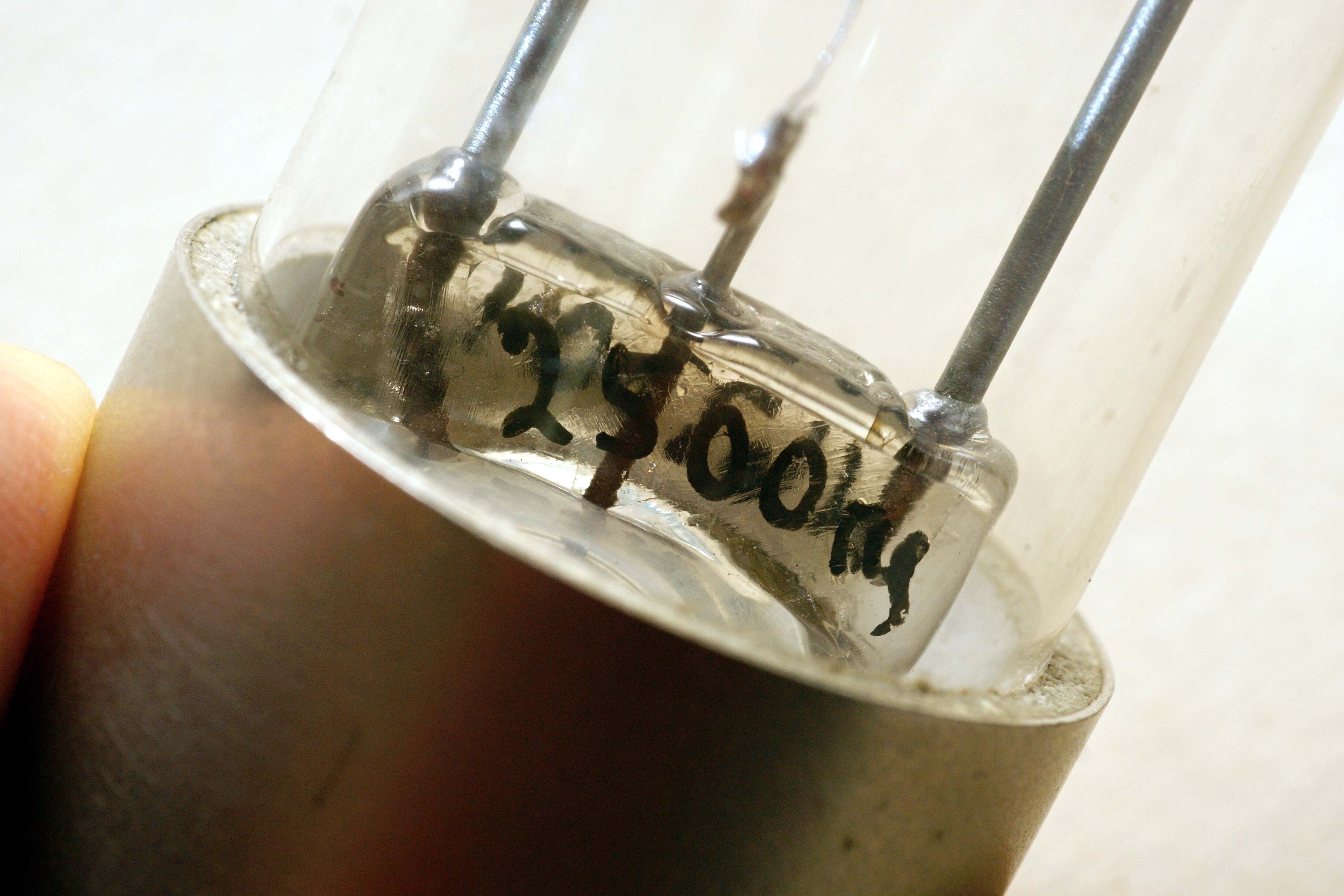

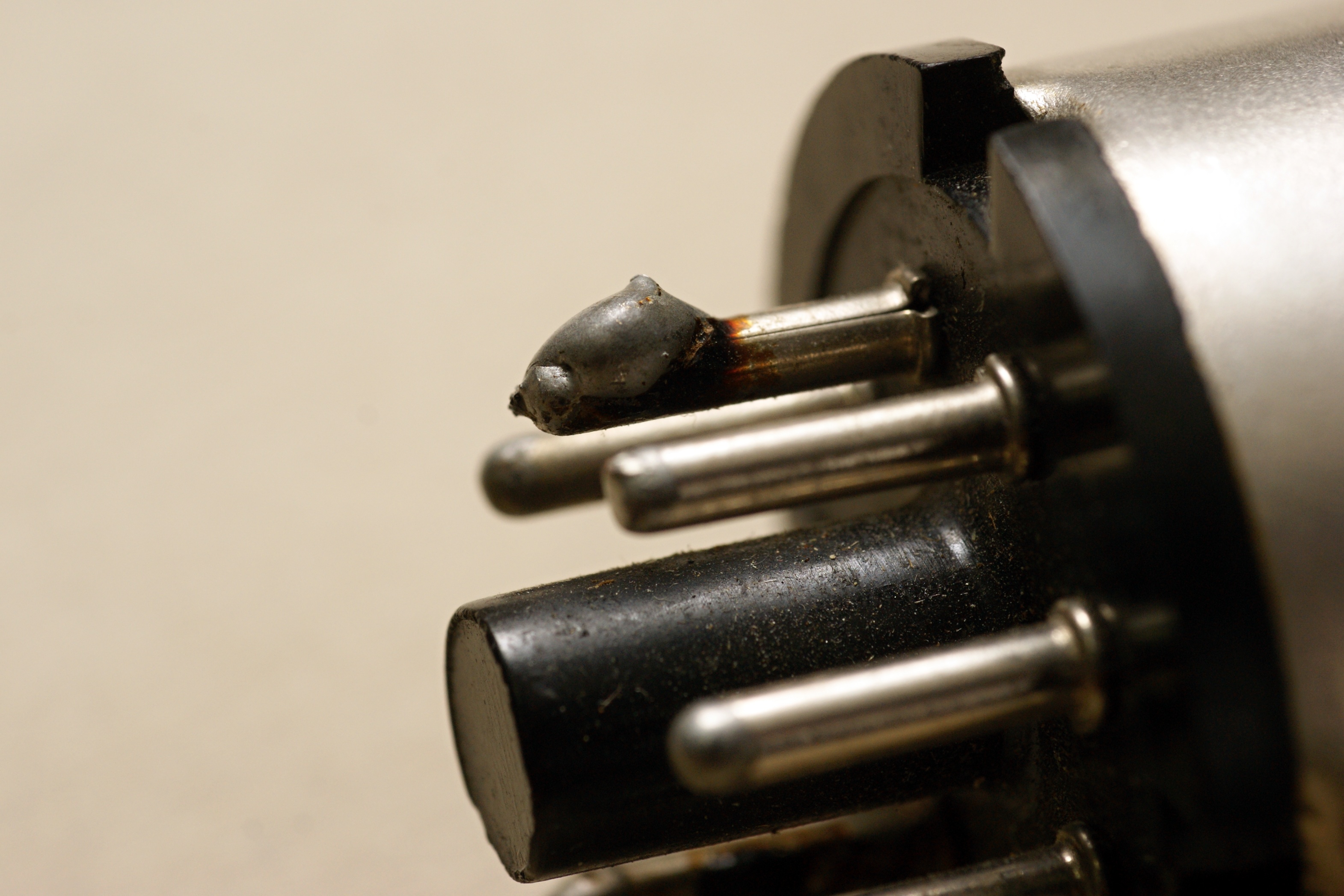

Интересно, что один из выводов у него запаян с адской "блямбой". Как его пропустили?? он же в цоколь не влезет никаким образом:

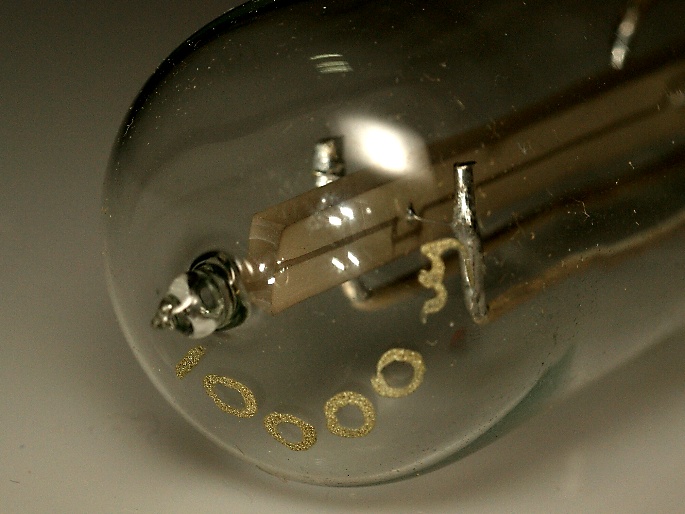

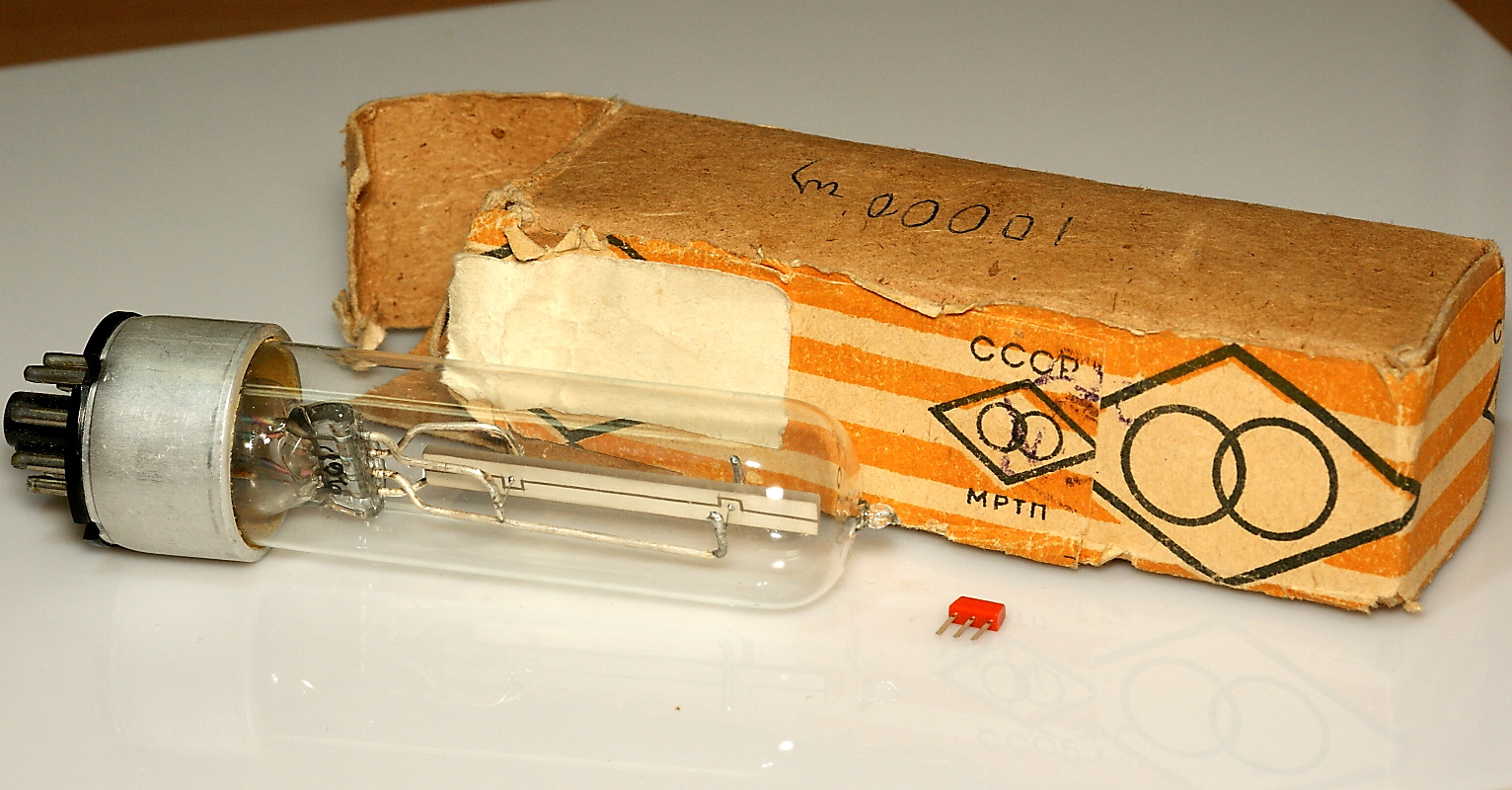

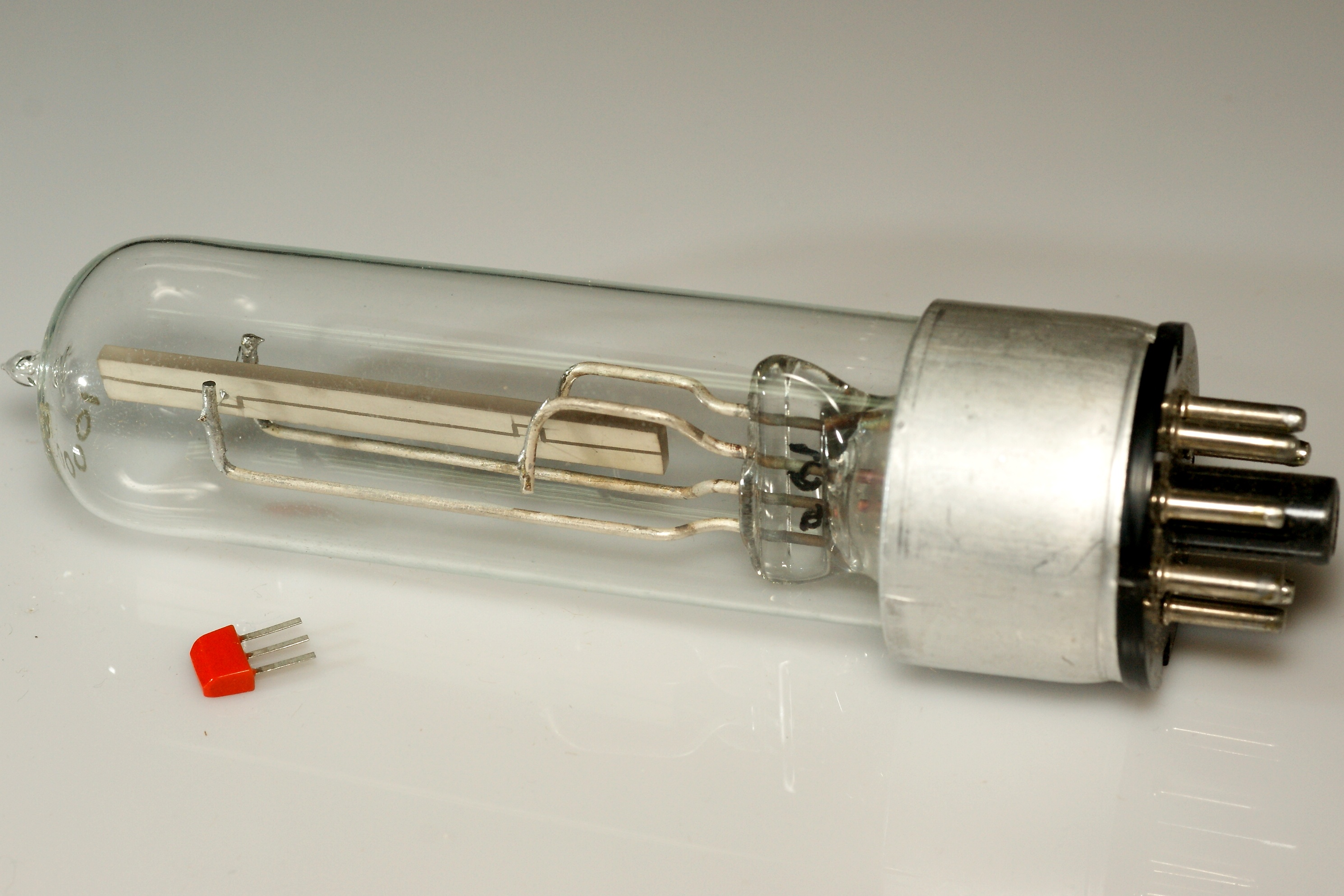

9998,8 Гц

Вот еще один резонатор неизвестного типа в "ламповом" октальном цоколе, но не вполне обычном - с алюминиевой базой.

Производитель - завод им. Козицкого (г.Санкт-Петербург).

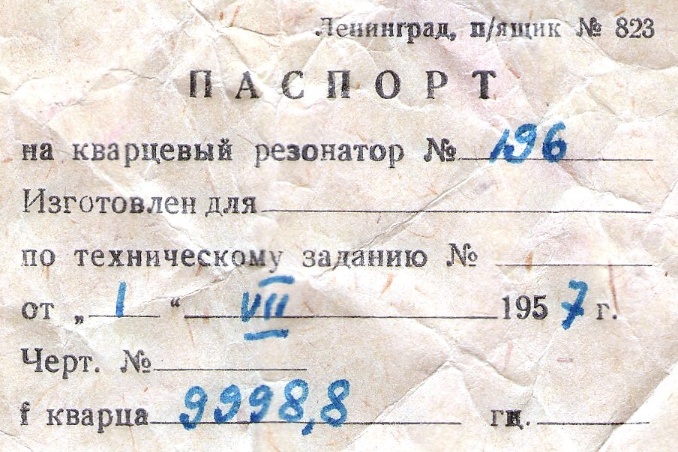

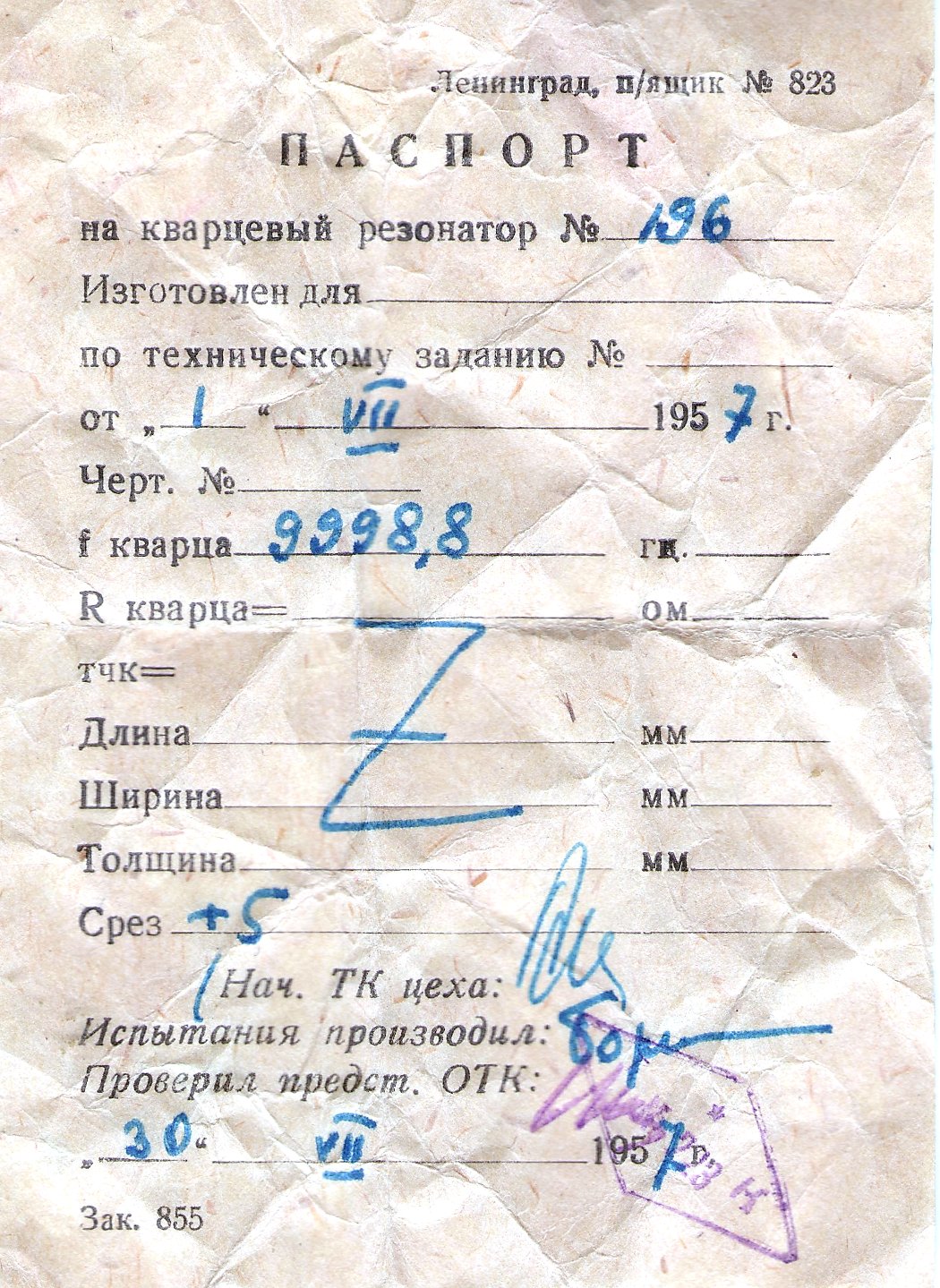

Интересно, что в заводском паспорте вообще нет упоминаний о нормативе на этот резонатор - ни ТУ (даже заводских), ни даже какой-нибудь спецификации. Как будто бы он вообще вне правил и выточен наобум, в рамках эксперимента.

Хотя на самом кварце и на упаковке частота обозначена как 10000 Гц, в паспорте приведена чуть другая цифра :))) Это промеренное значение для конкретного экземпляра.

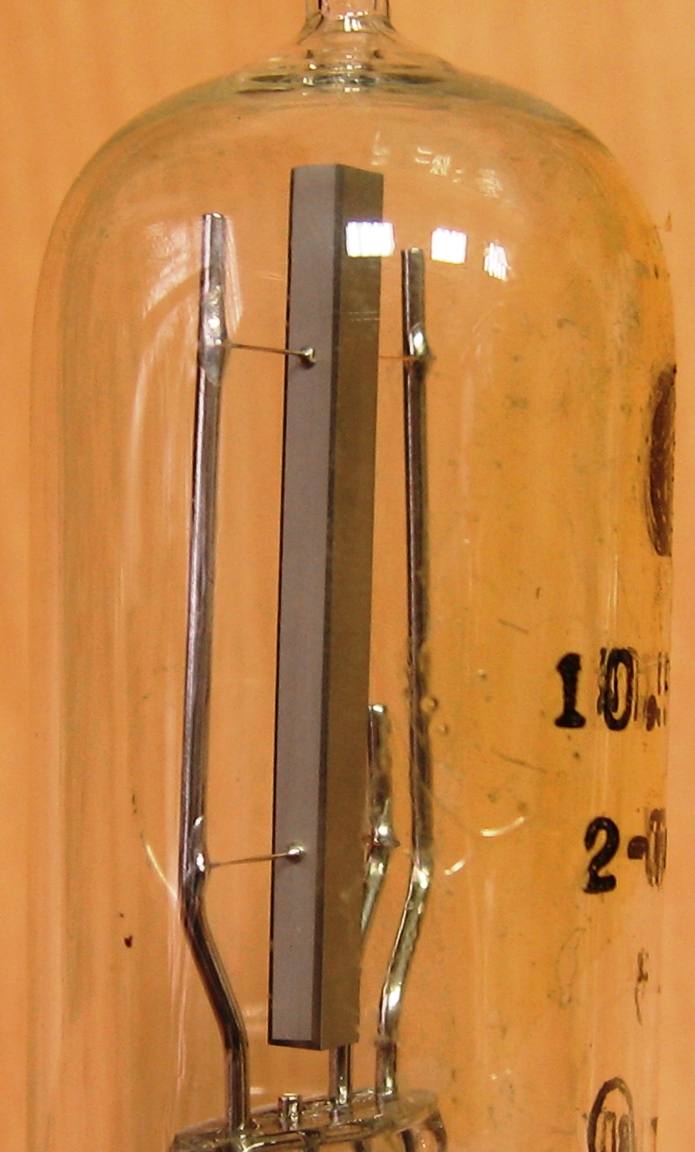

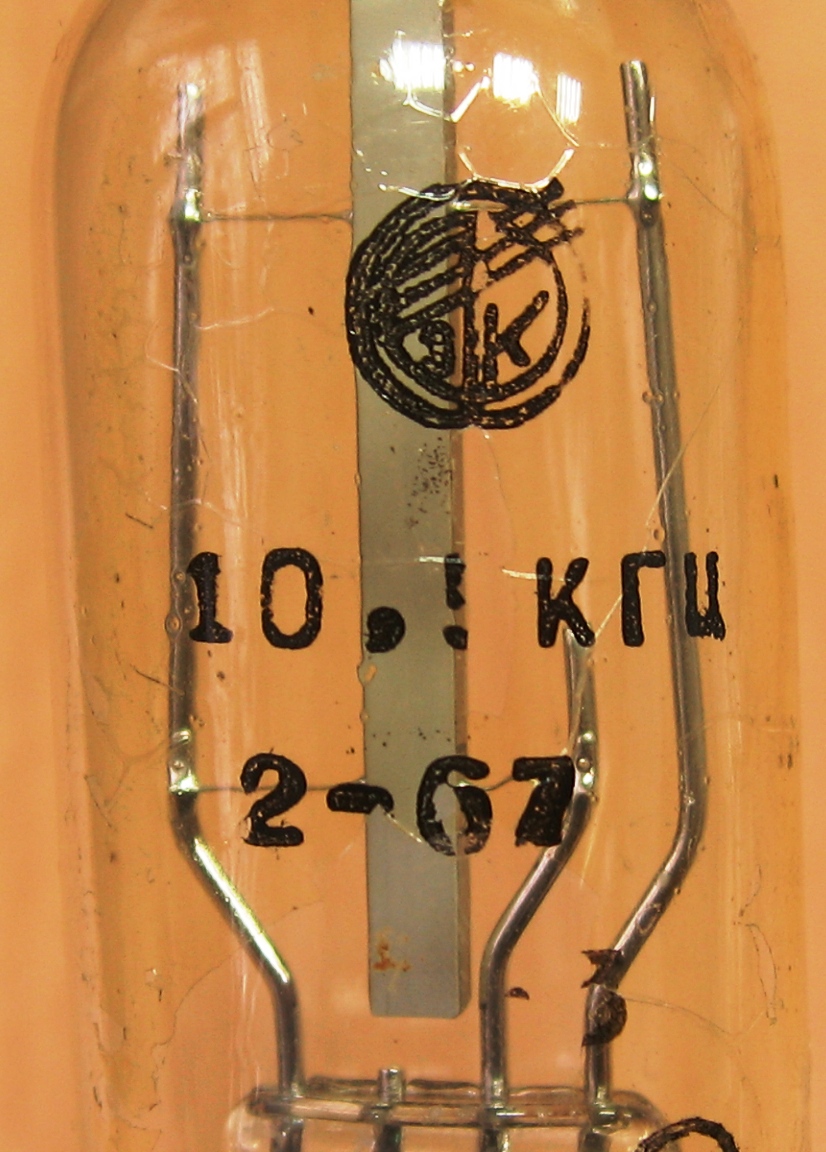

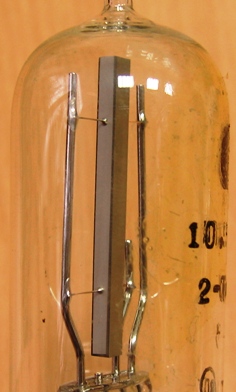

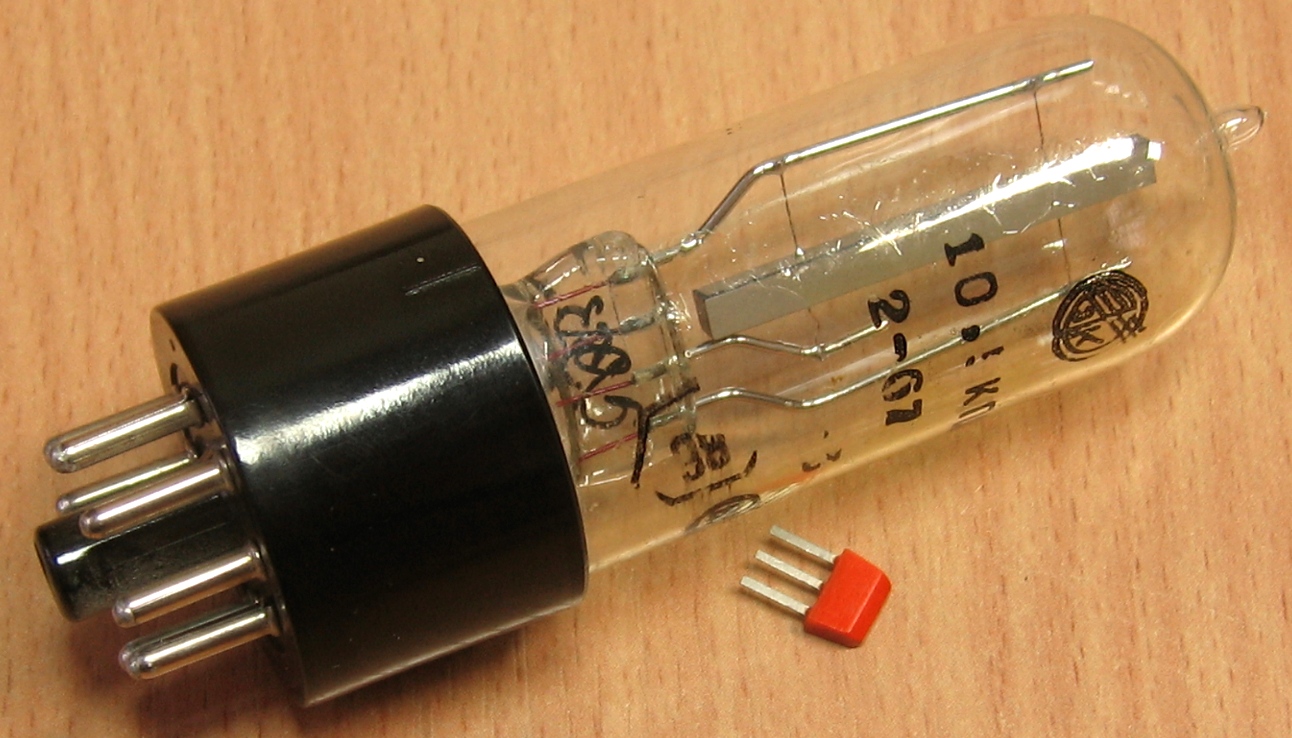

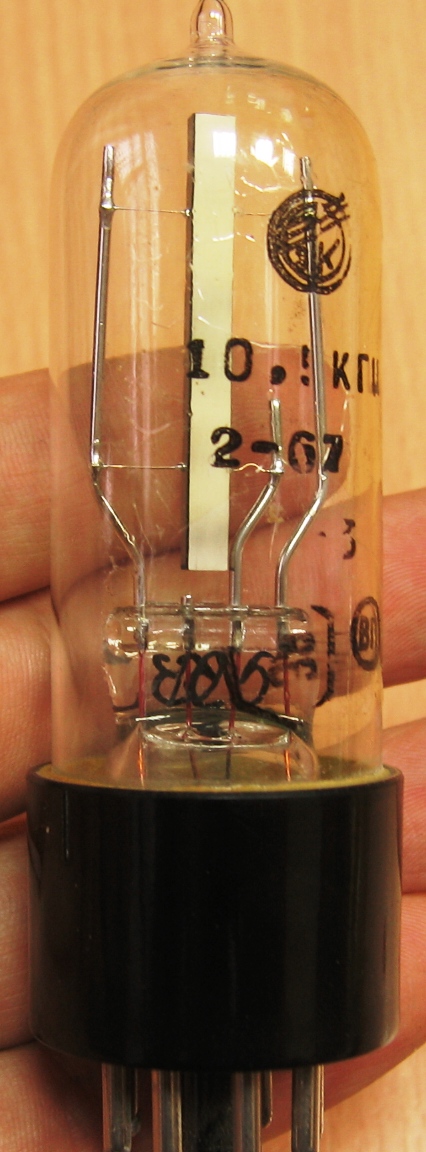

10,5 кГц

Первый в моей коллекции резонатор в "ламповом" октальном цоколе и - сразу полноразмерный! Тип, к сожалению, неизвестен.

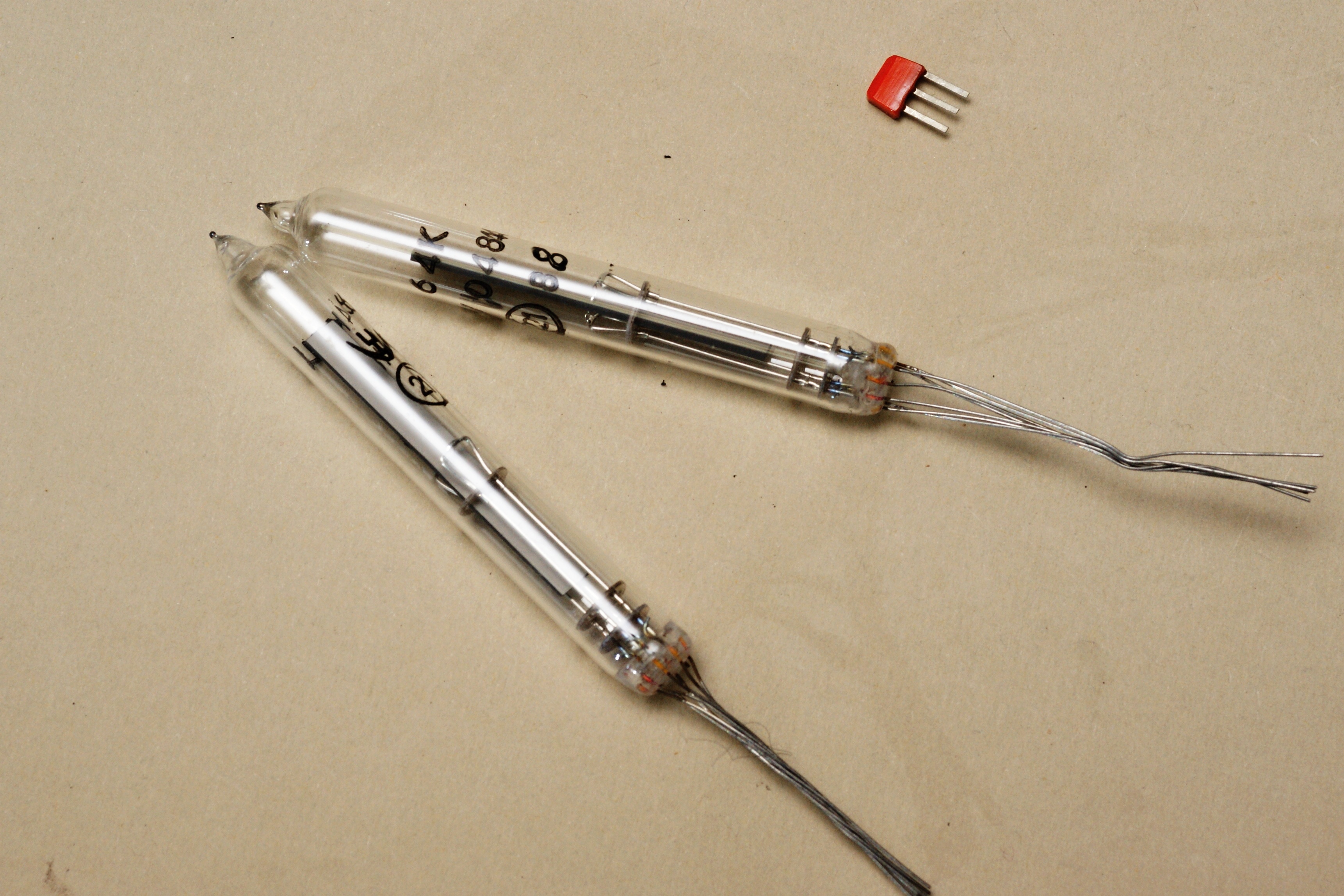

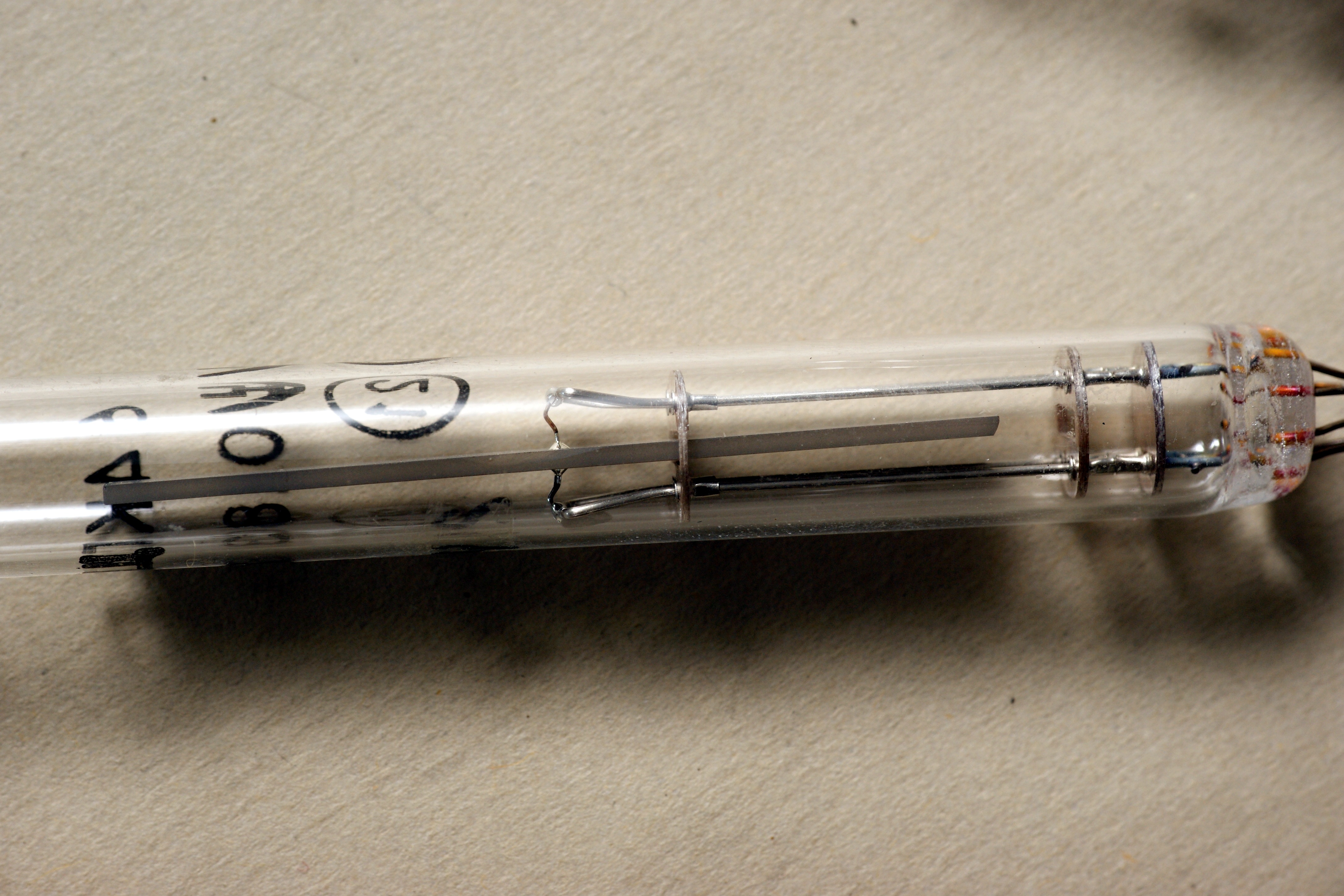

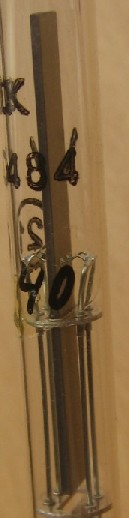

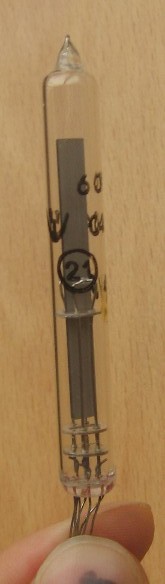

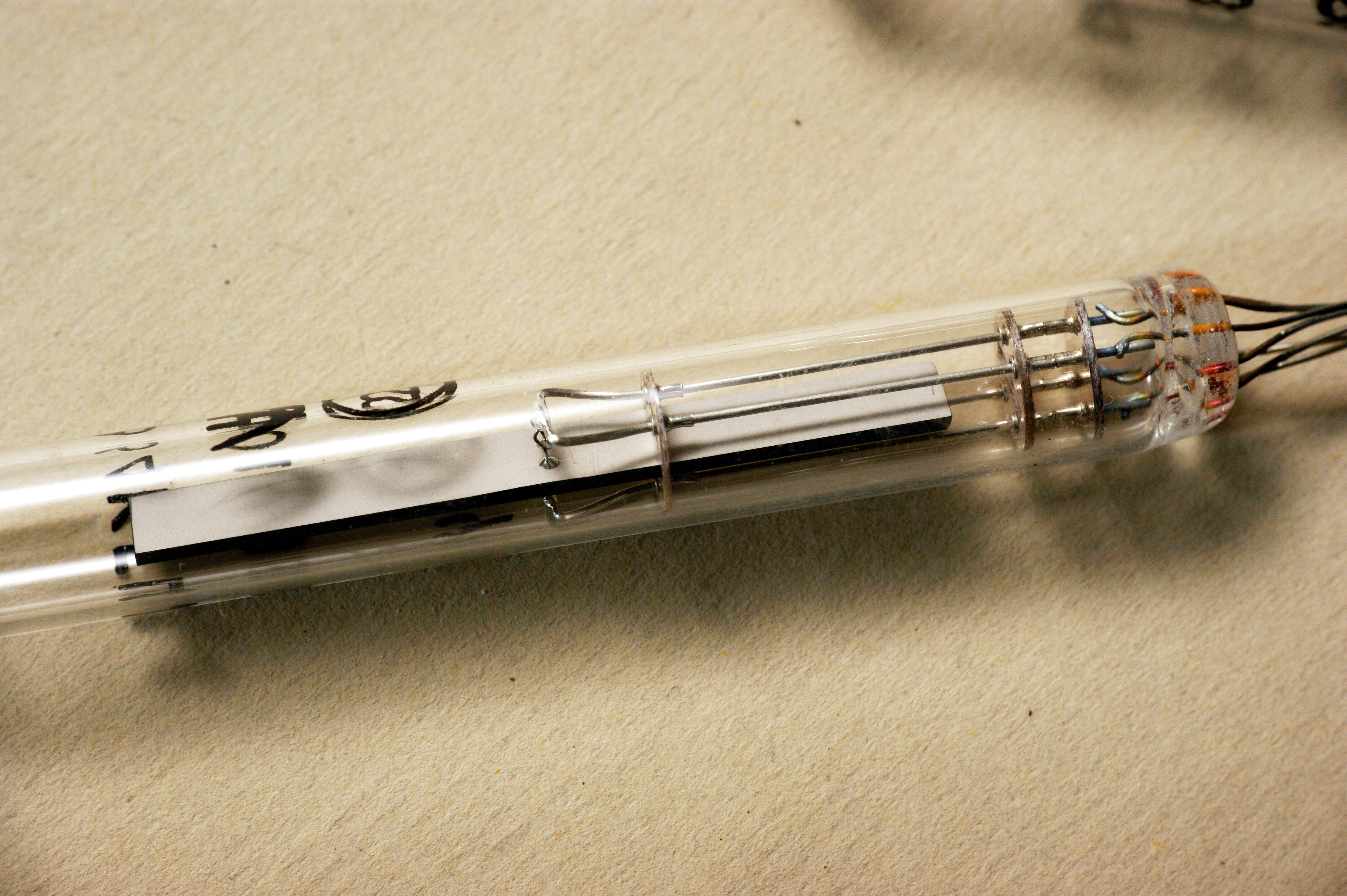

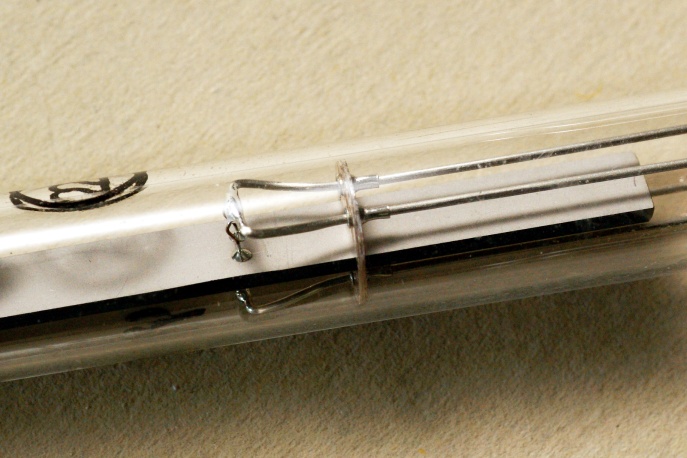

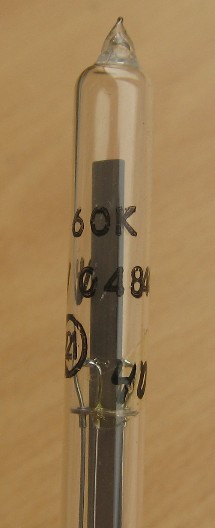

РК68ЭК 60 кГц, 64 кГц

Резонаторы, ну в целом такие, вполне обычные. Разве что размер - столь длинная и узкая колба, что похожа на карандаш.

Благодаря тому, что у меня оказалось два однотипных резонатора на разные частоты, удалось в точности определить тип. Такое сочетание размеров и частоты - только у РК68ЭК.

Производитель - "Морион" (Санкт-Петербург).

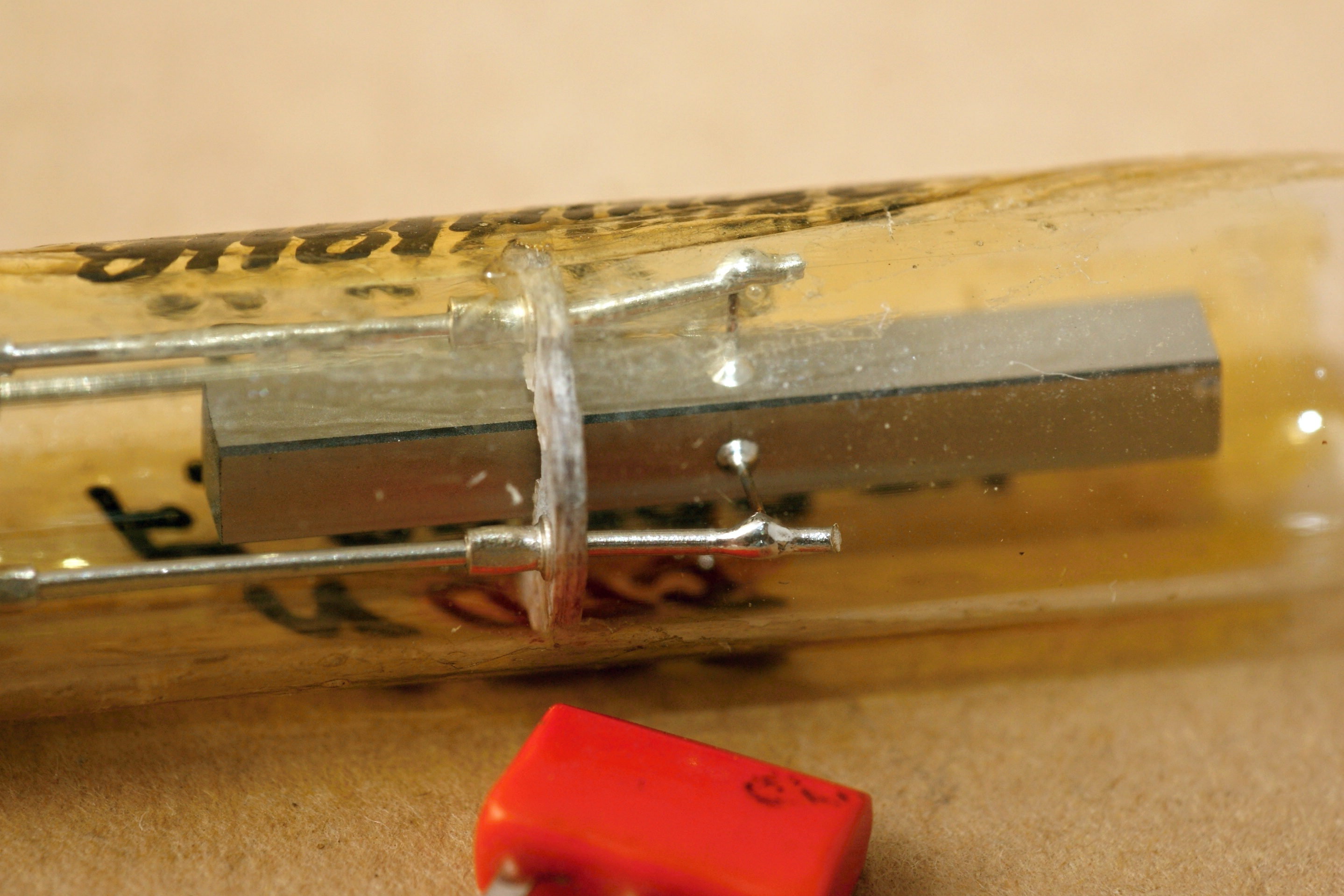

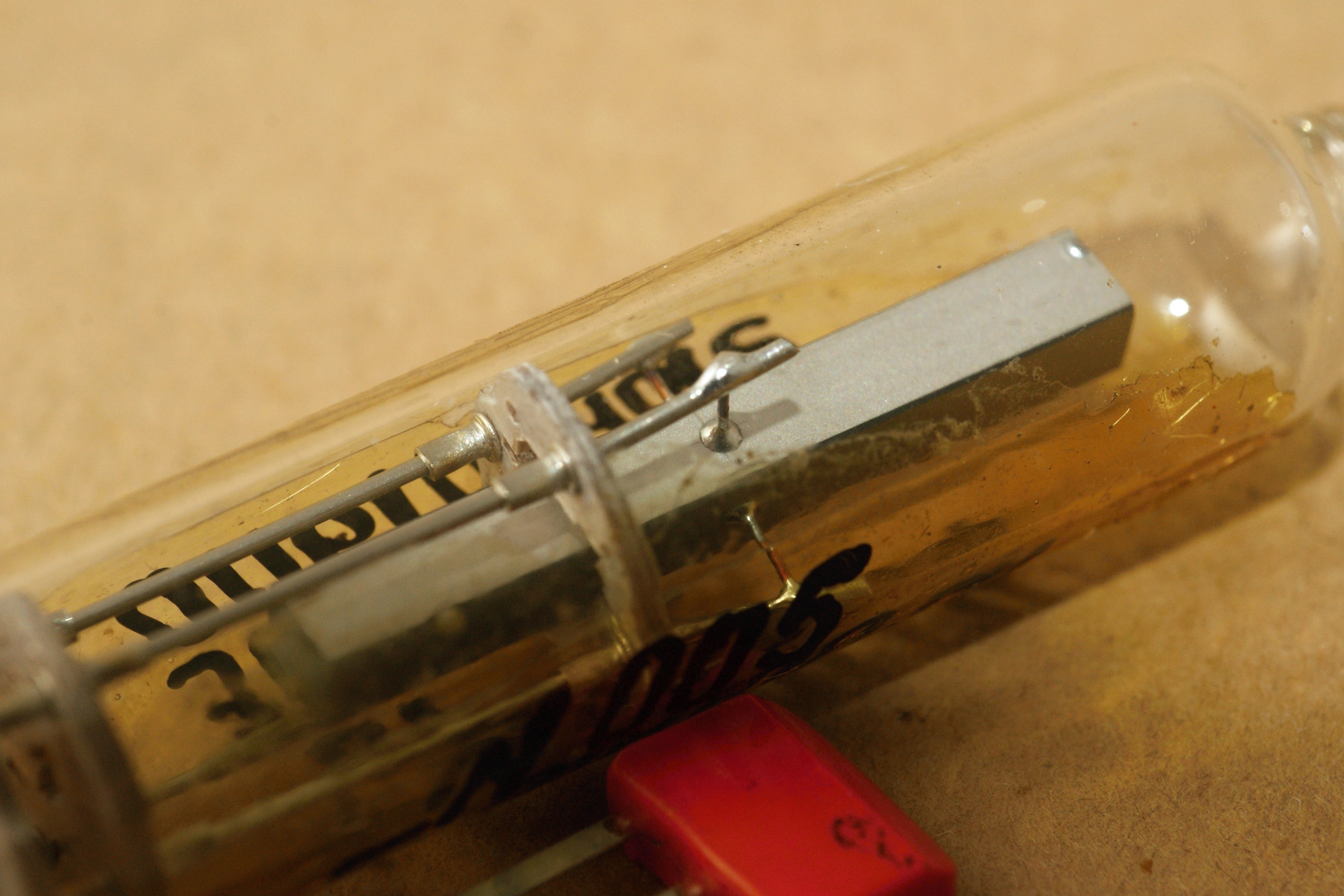

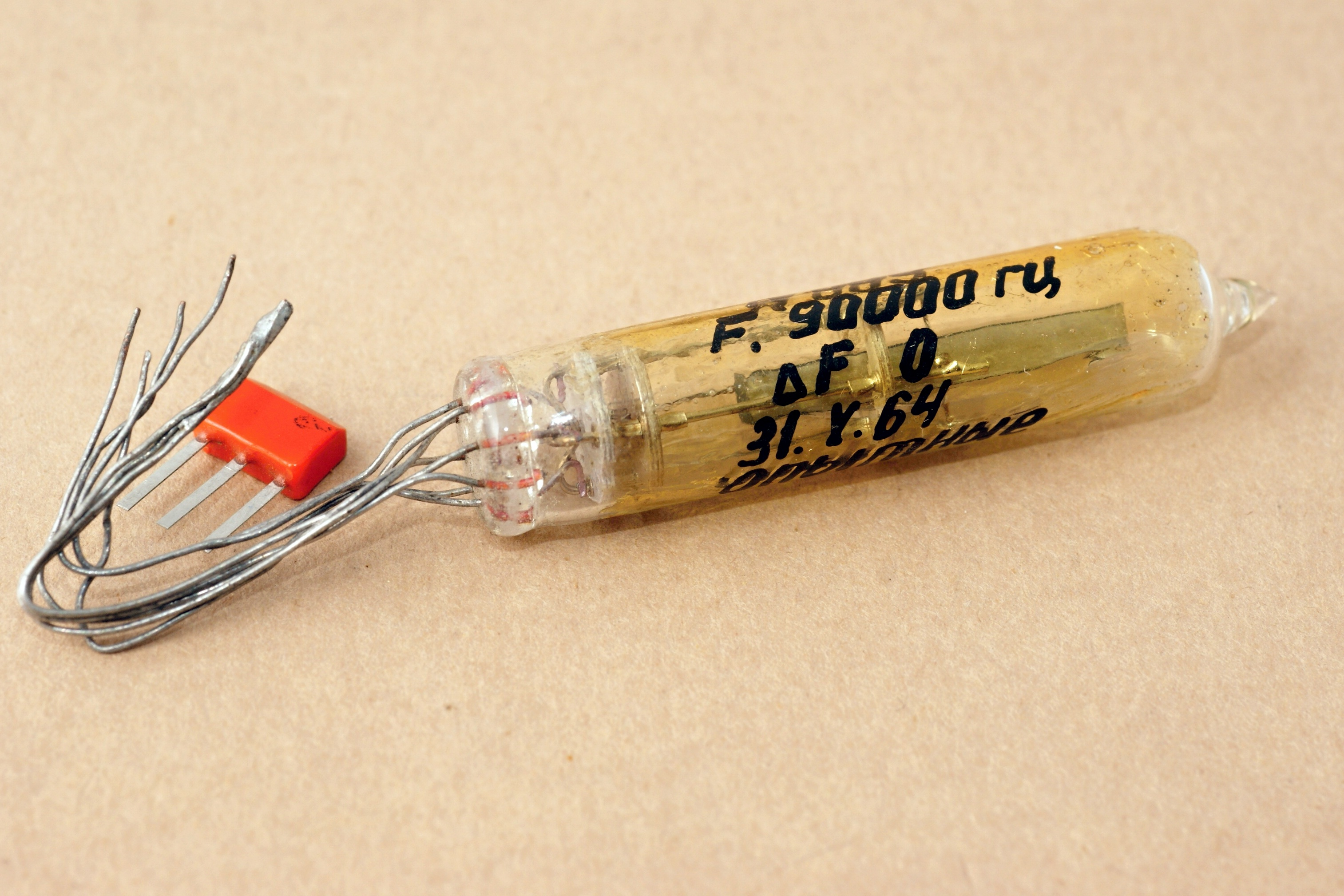

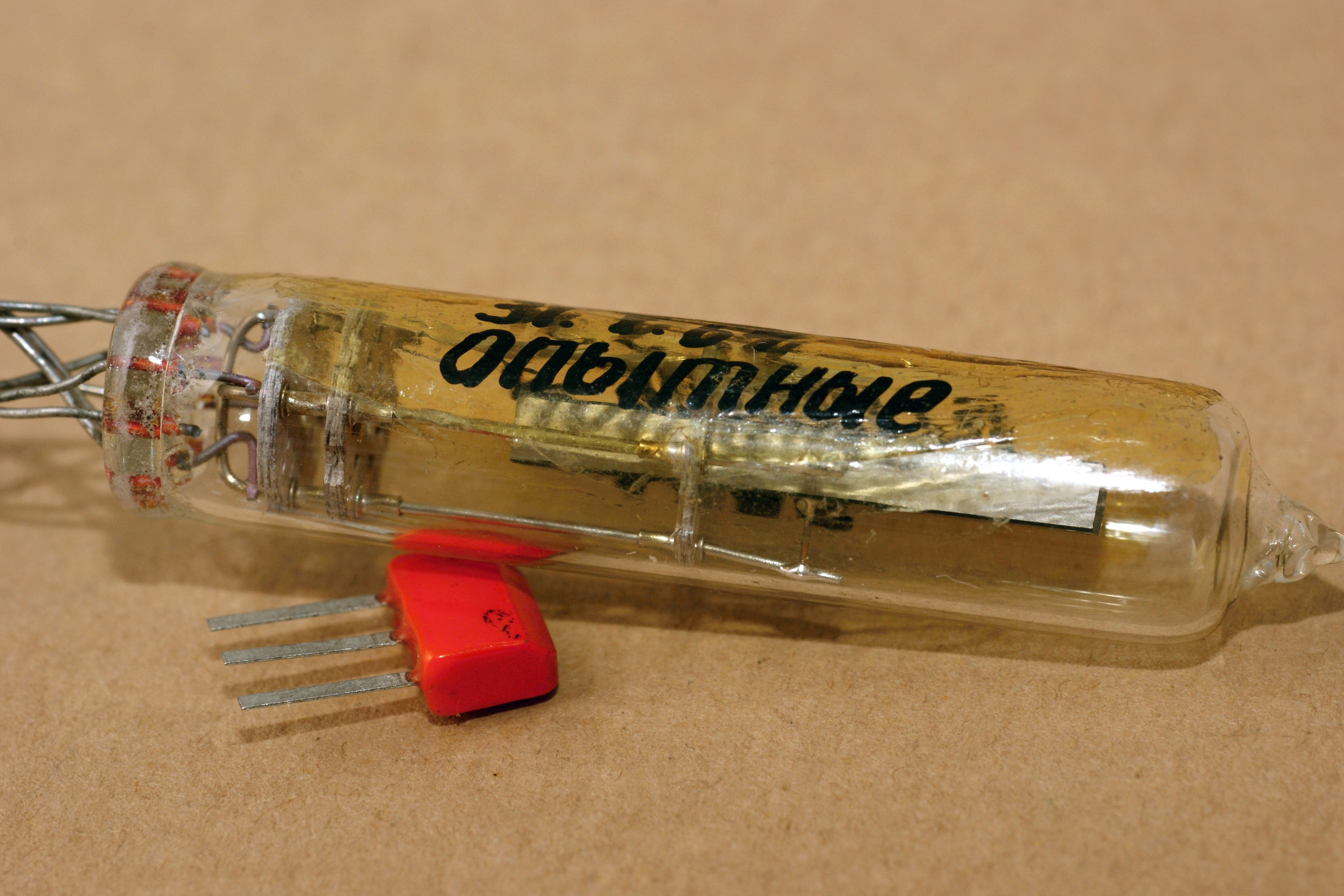

90000 Гц

Некий опытный - "опытные" - малогабаритный резонатор из 60-х годов. Ни параметры, ни производитель неизвестны...

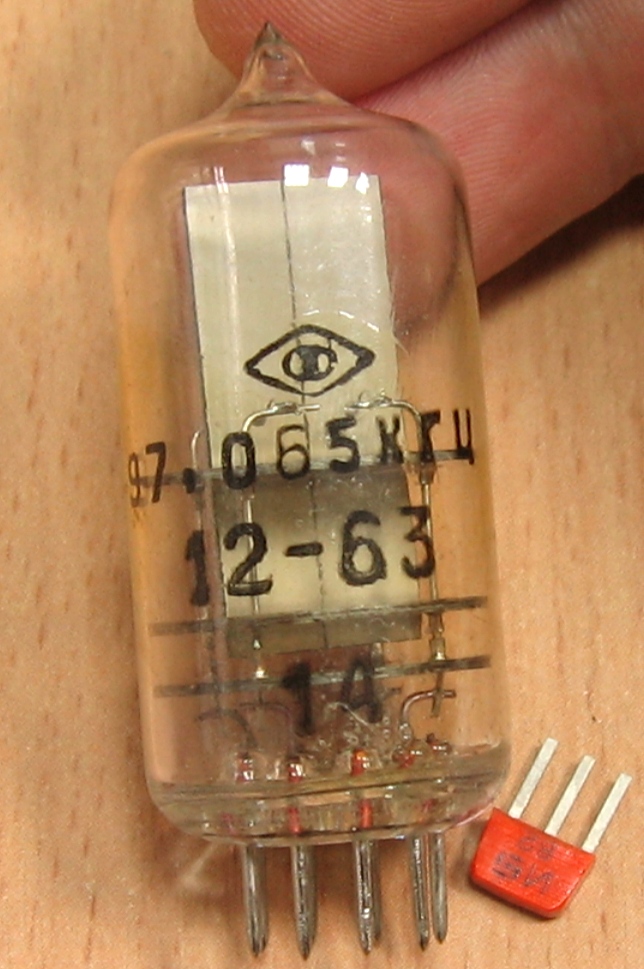

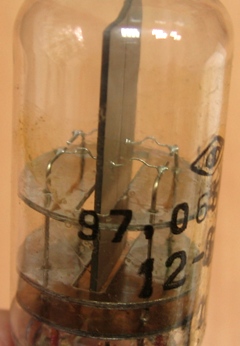

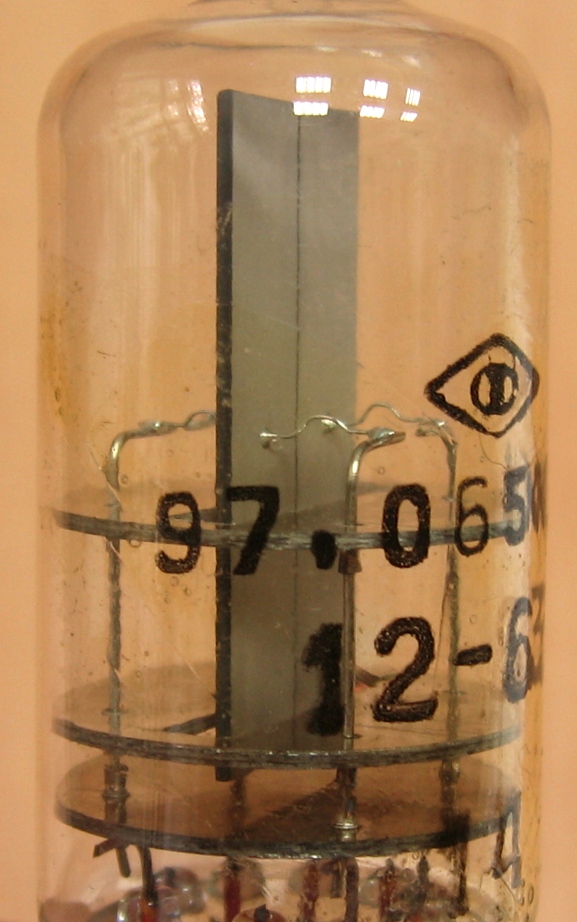

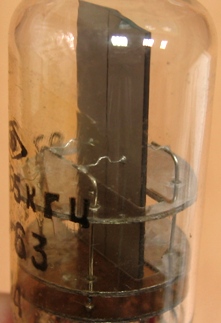

97,065 кГц

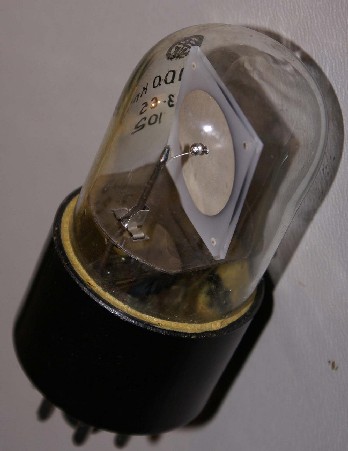

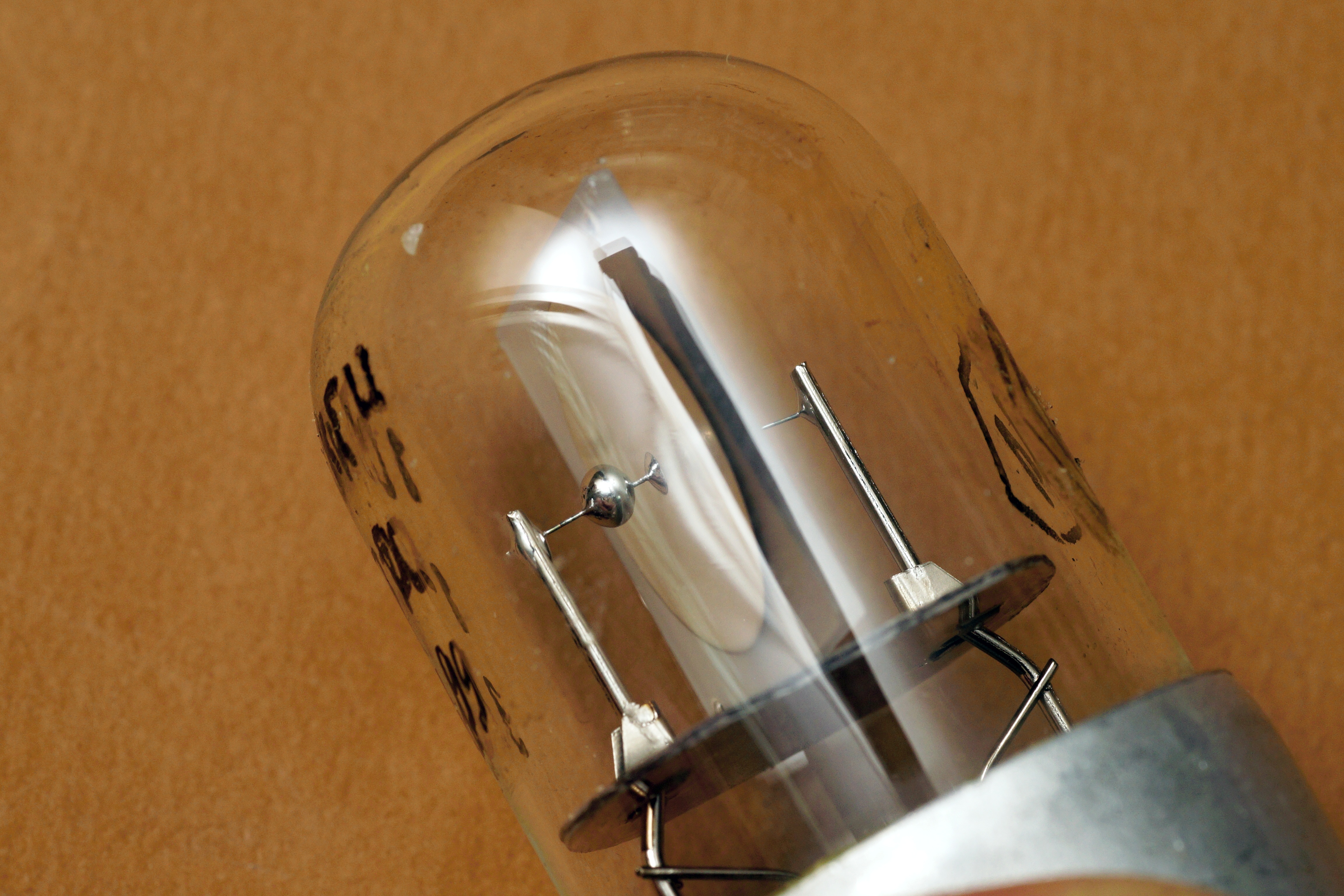

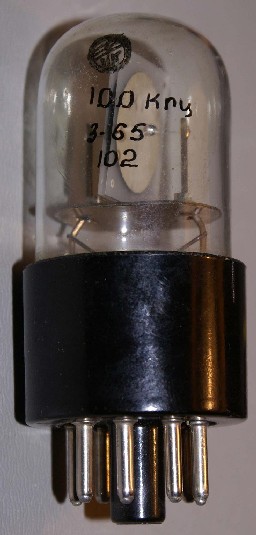

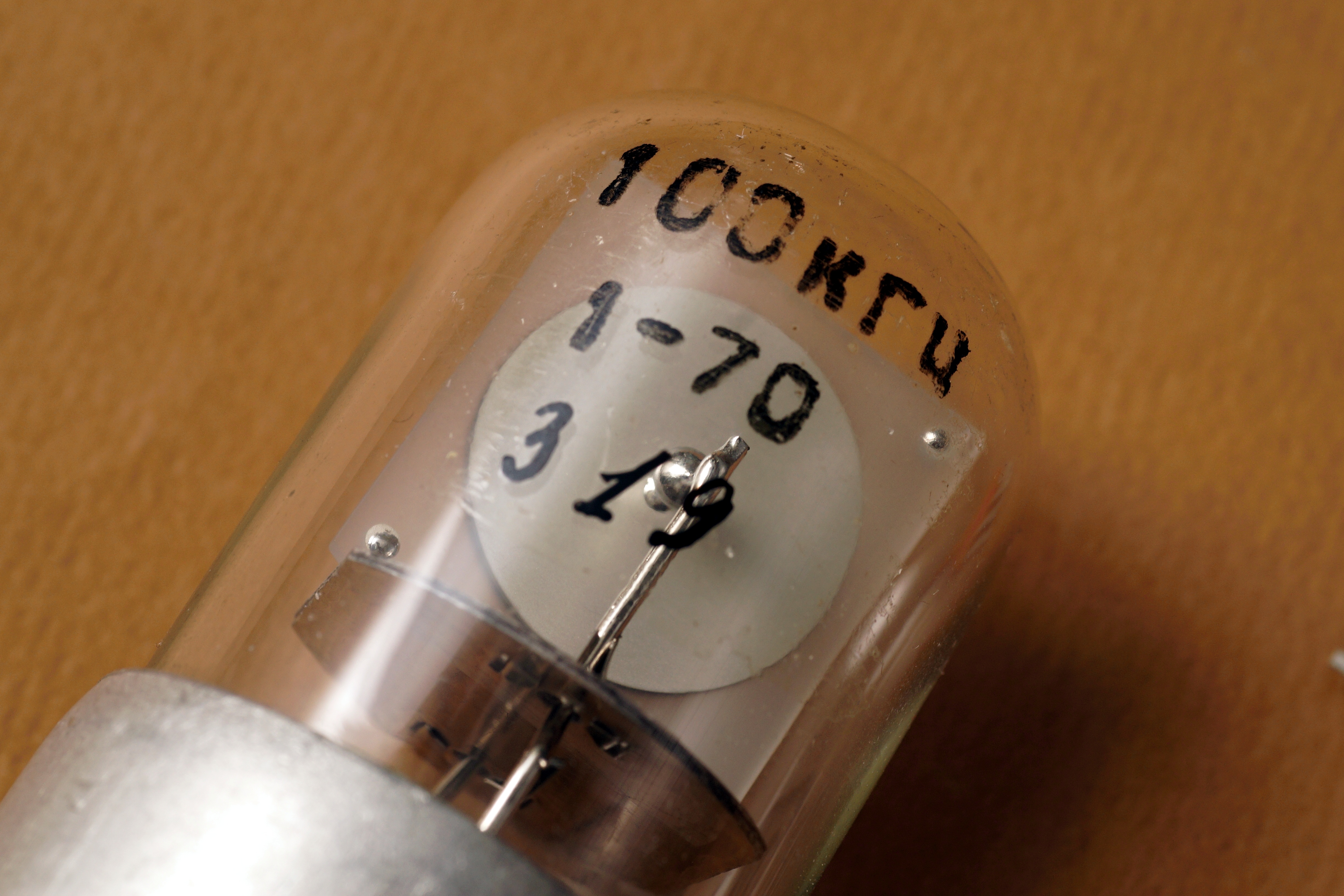

100 кГц

Первый в моей коллекции резонатор в корпусе типа Ц, или же РПК-2/ПР2С-II по более старым стандартам.

Но что именно это за резонатор, неизвестно. Да и производитель не обозначен.

Ну, к 1970 году такой баллон явно был уже устаревшим.

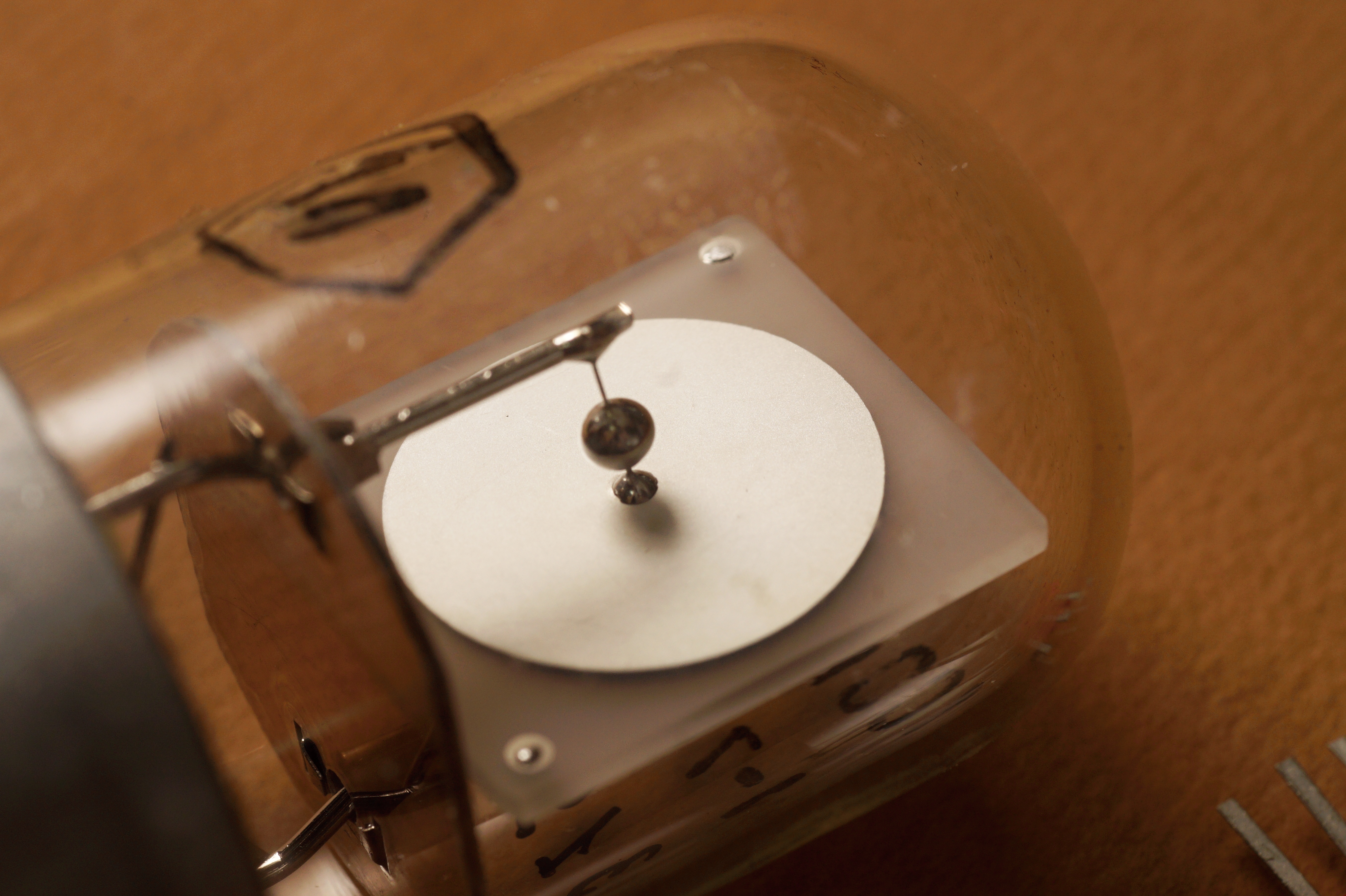

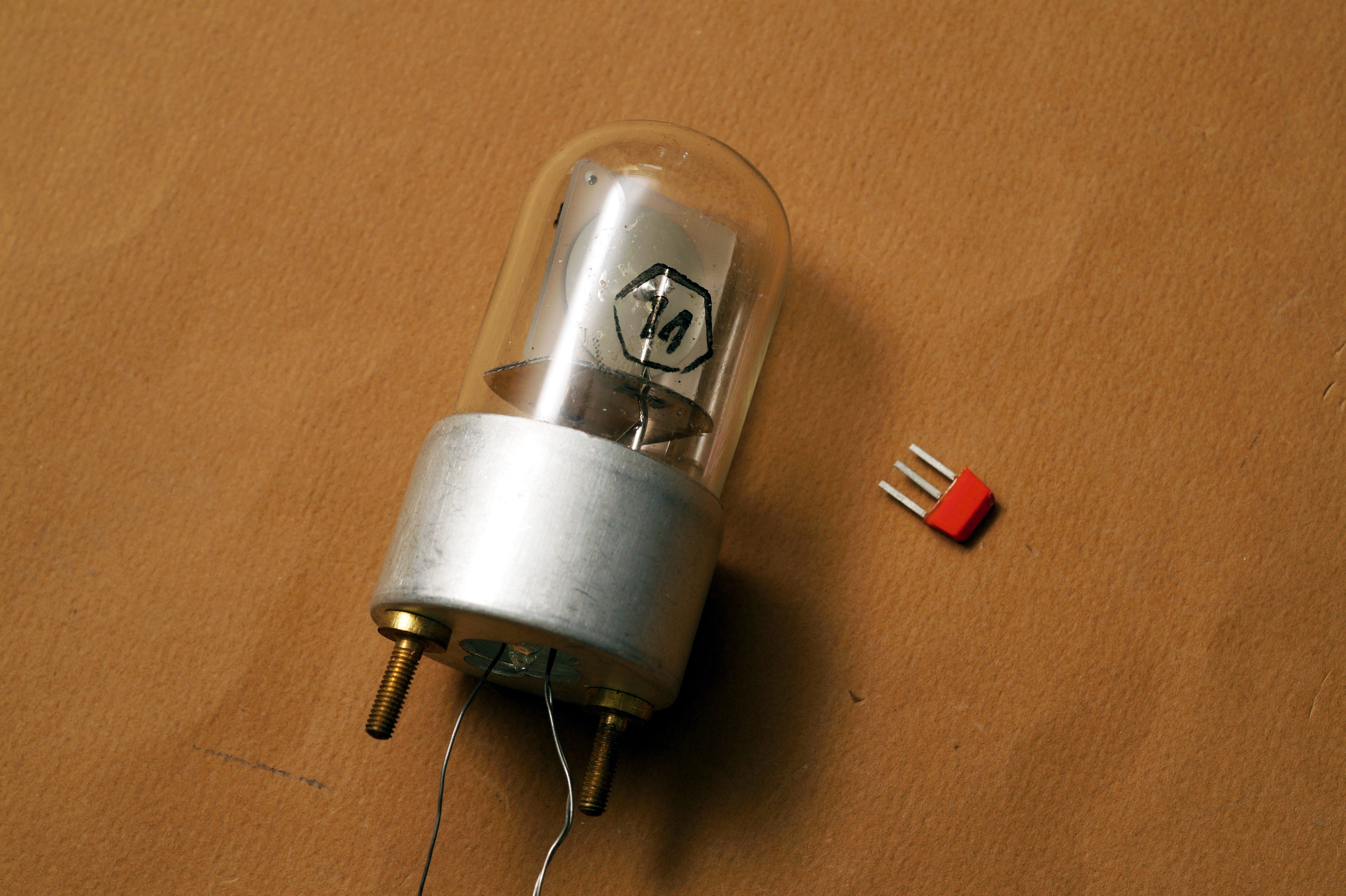

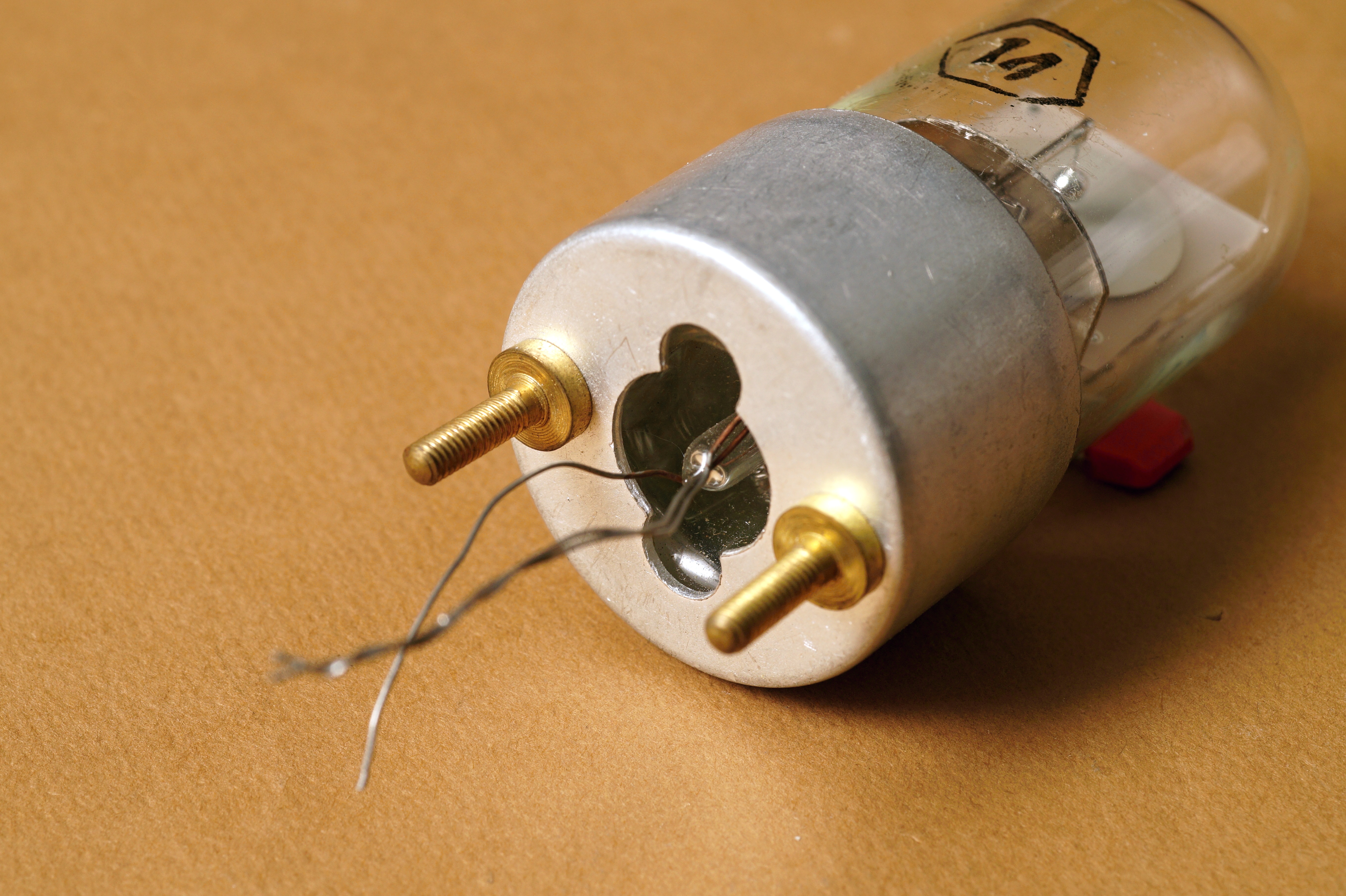

100 кГц

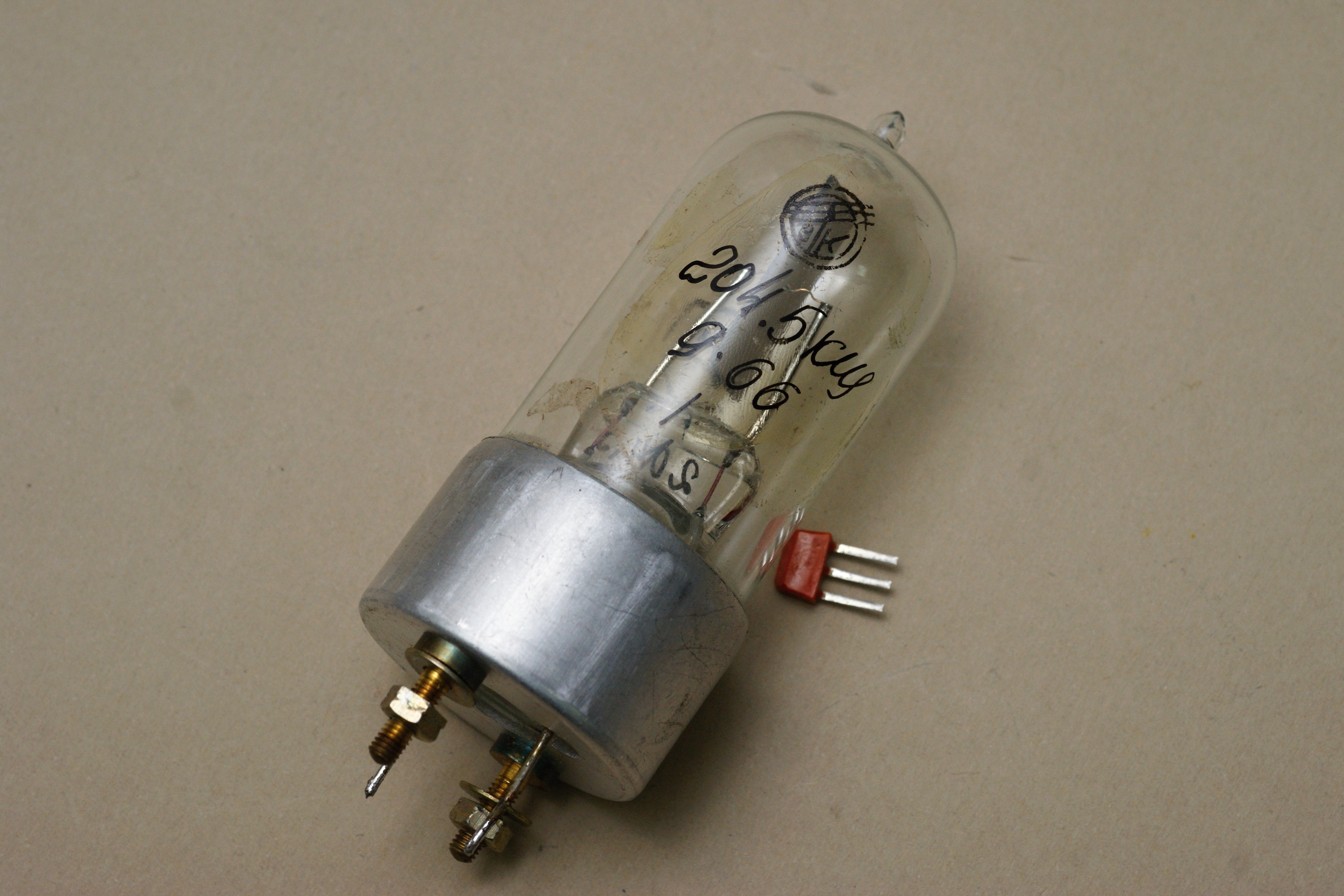

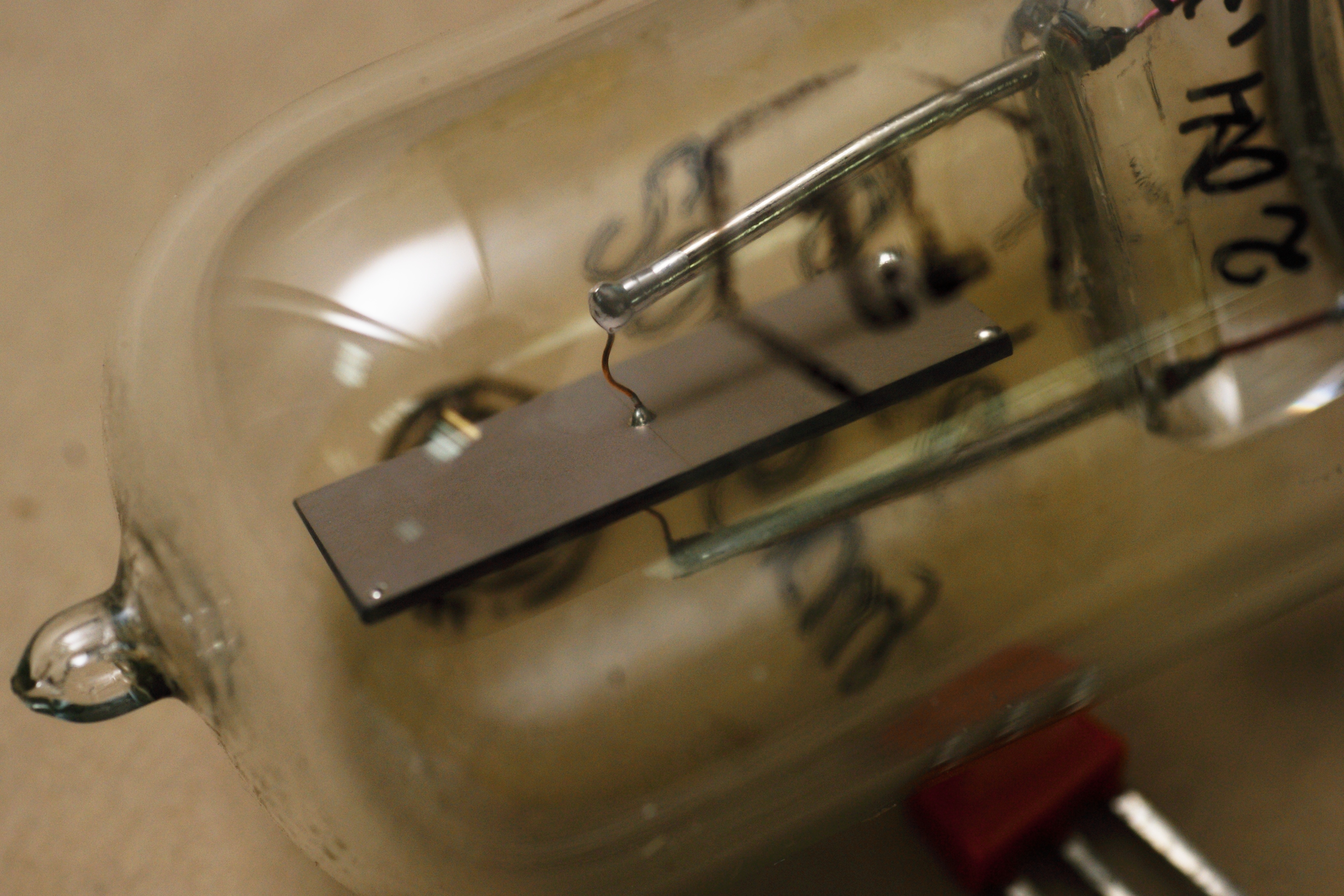

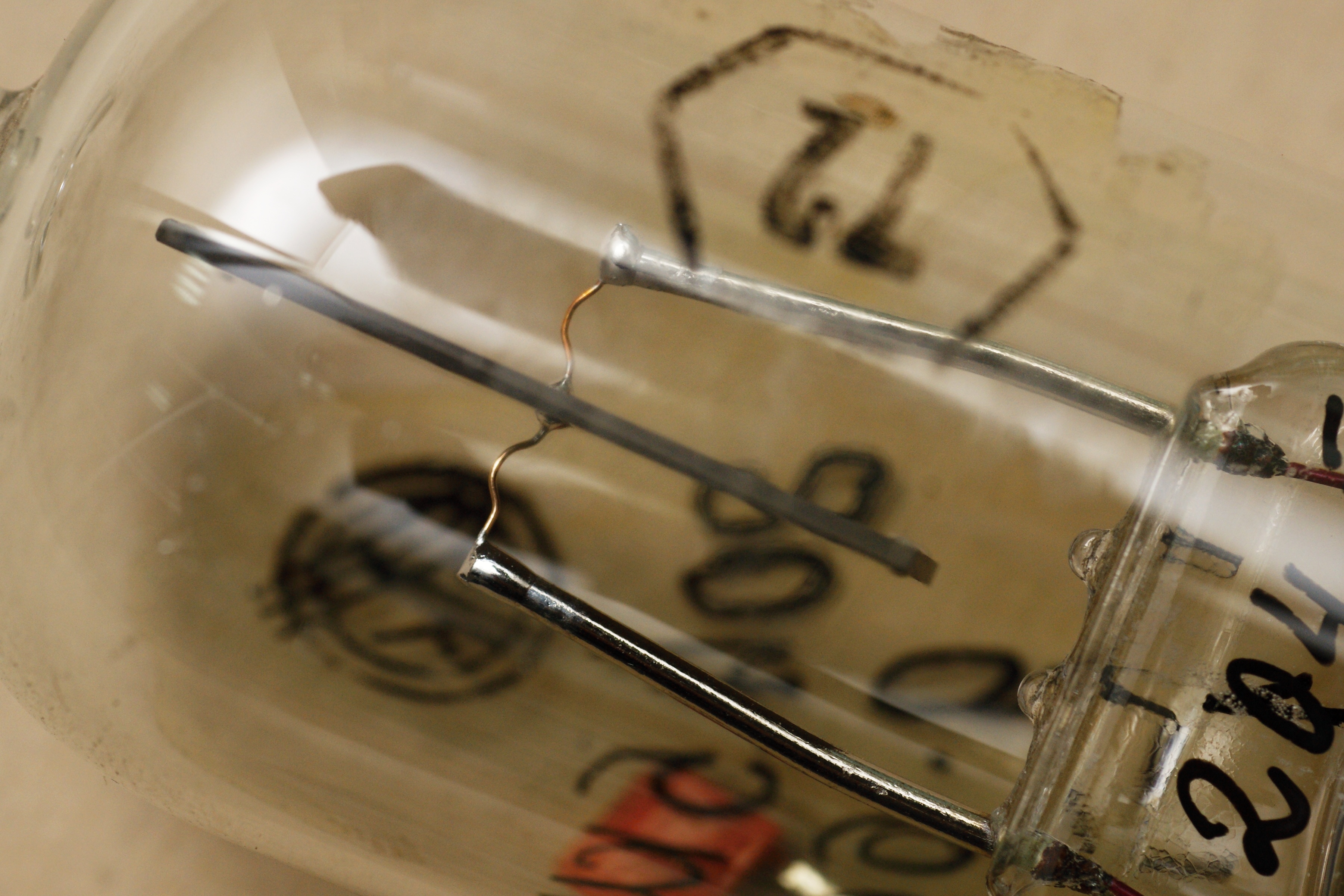

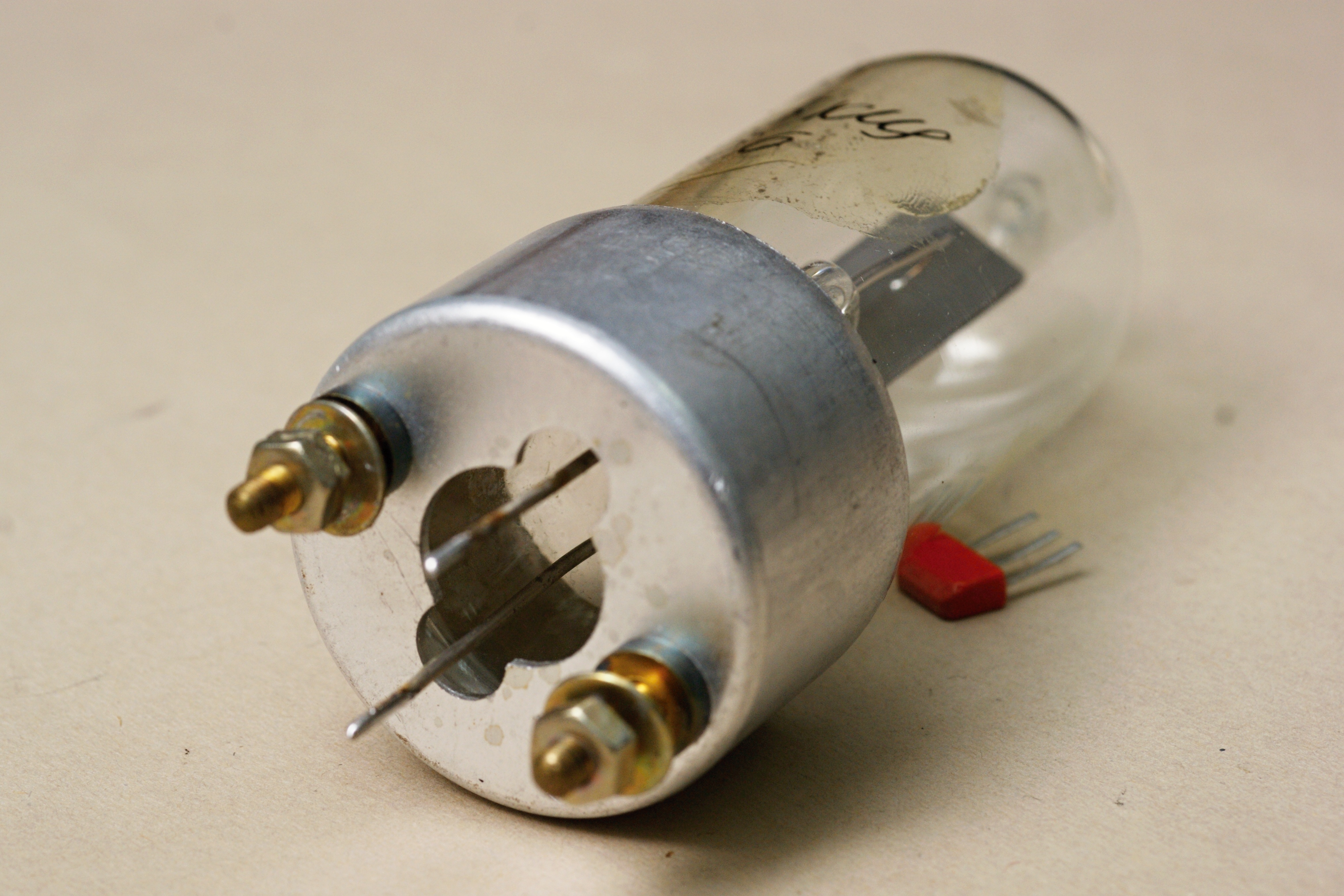

204,5 кГц

Резонатор неизвестного типа в корпусе с металлическим цоколем. Такое исполнение есть в ГОСТ 11599-67, тип называется Ц3. Но нет, в том же ГОСТе для таких резонаторов заданы диапазоны 100-120 и 1000-8000 кГц.

Производитель - завод им. Козицкого (г.Санкт-Петербург).

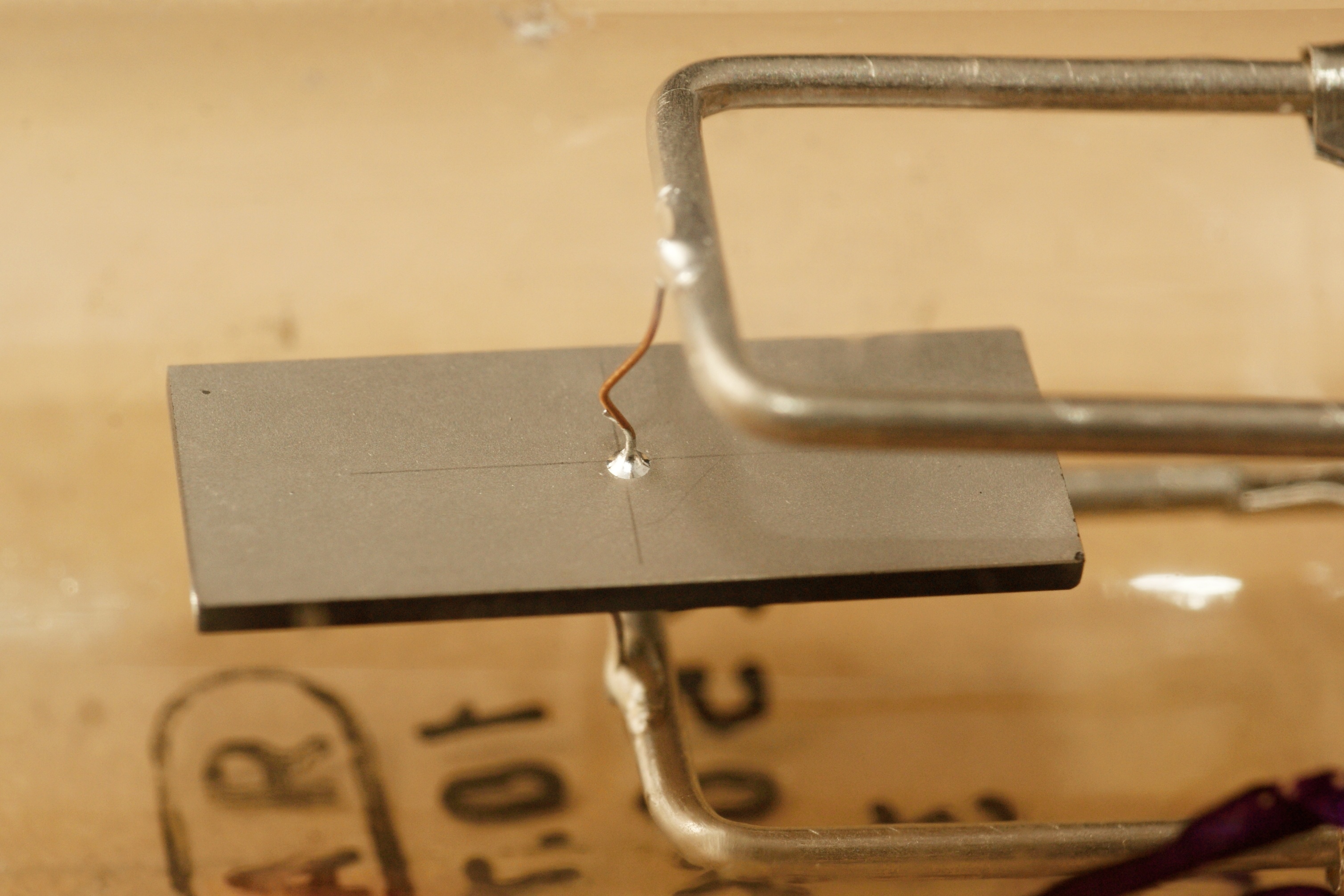

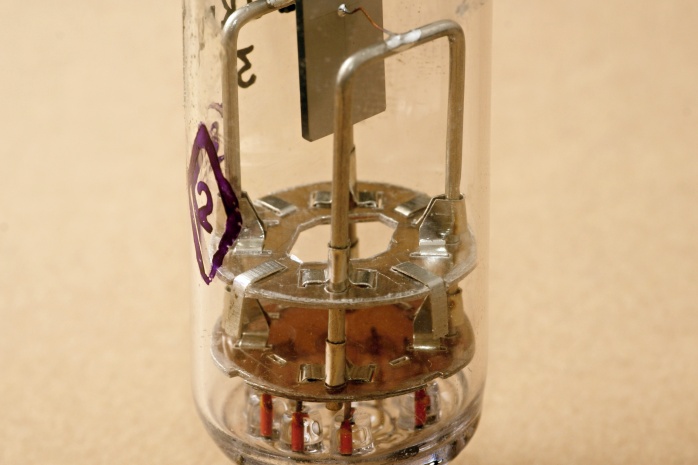

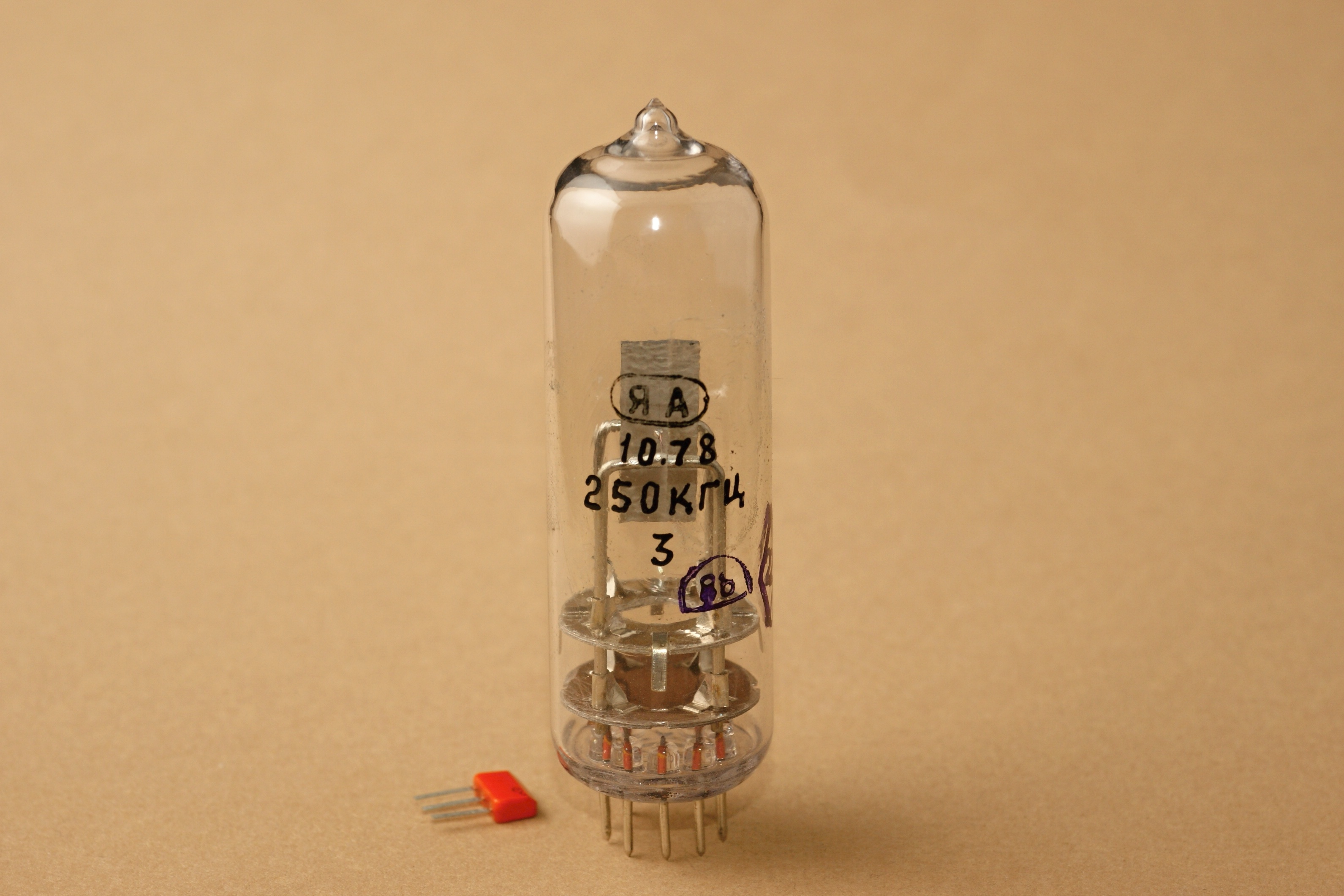

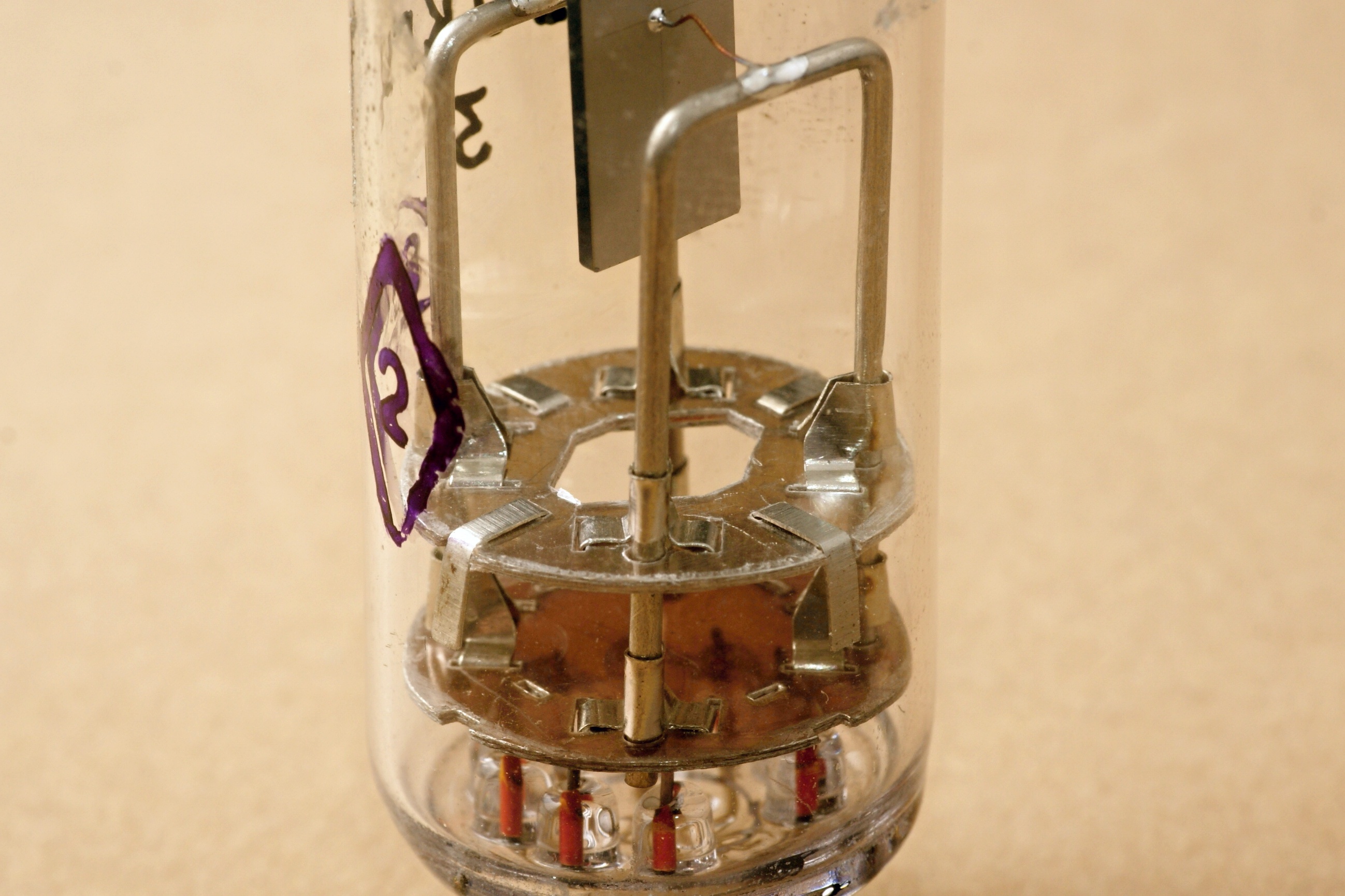

250 кГц

У этого резонатора бОльший интерес представляет но он сам - про него пока ничего не известно - а его производитель. Это московский Опытный завод при НИИ Точных приборов (в послесоветское время превратившийся в НПФ "Этна").

Несмотря на то, что завод существует давно, продукция его встречается весьма редко. Возможно, потому что НИИ специализировался на системах управления и наведения космических и ракетных изделий.

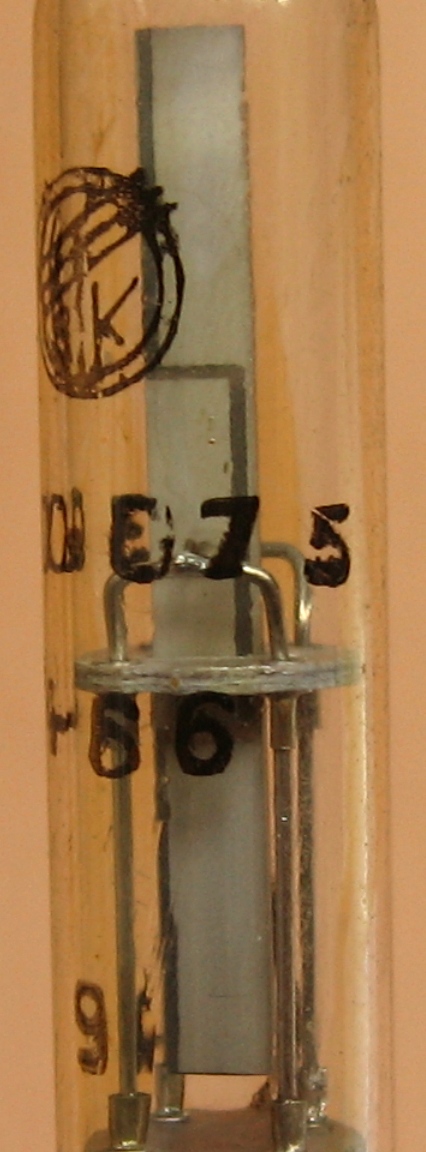

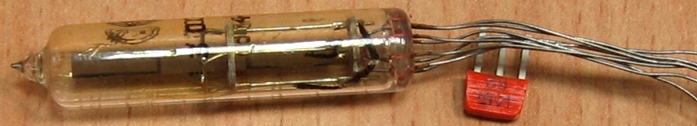

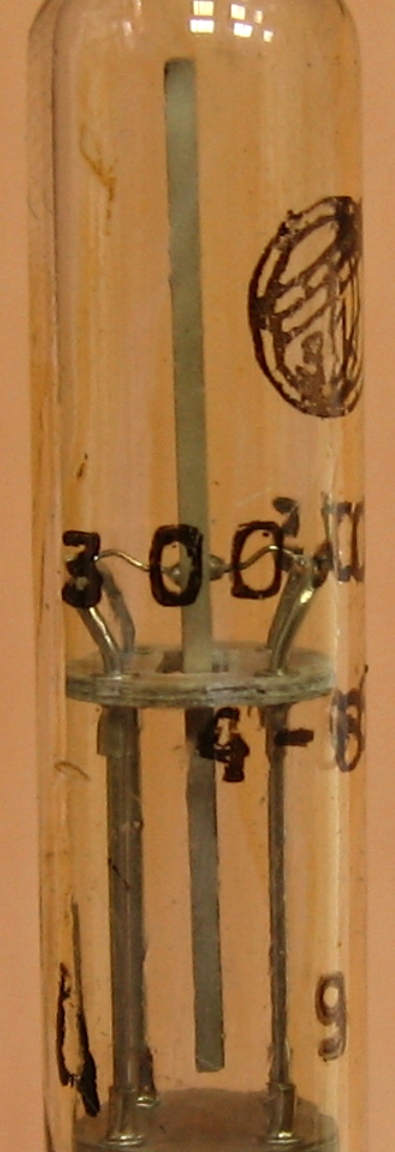

300,075 кГц

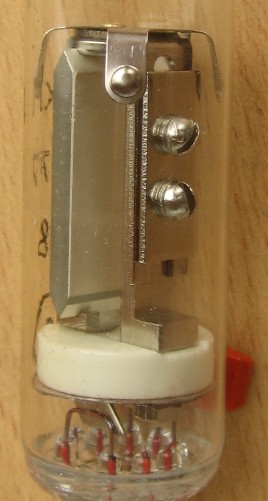

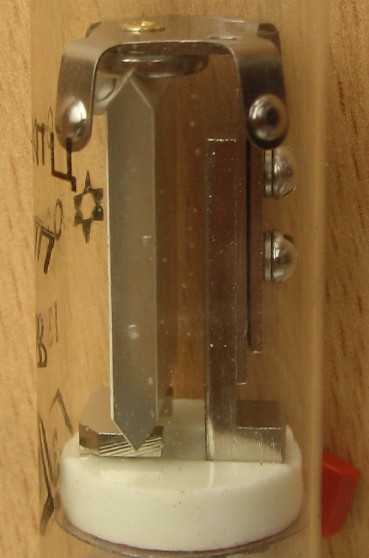

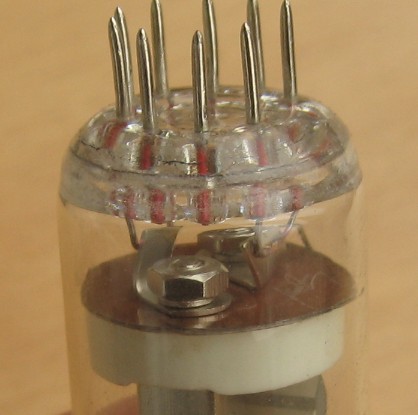

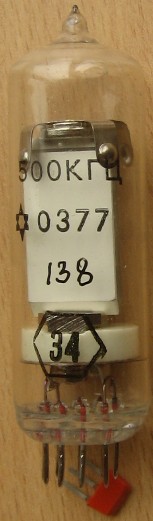

500 кГц

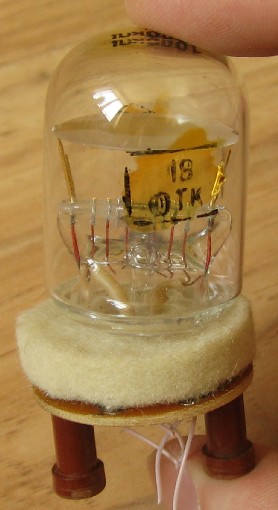

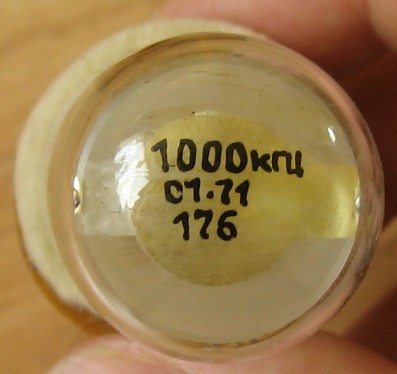

1000 кГц (РК-58?)

Кварцевый резонатор неизвестного типа, выдранный из какого-то термостатированного генератора.

На некоторых сайтах этот резонатор называется РК-58 (к примеру, "РК58 II Е 1000 кГц"). Проблема в том, что пока такого типа в справочниках найти не удалось, так что достоверность под большим вопросом.

Не помогает и номер ТУ, вроде бы относящийся к нему - 0.338.058 ТУ. С таким номером мне известен один тип, РКМ-Г-3 РЦ0.338.058 ТУ. Но у него совершенно иное исполнение...

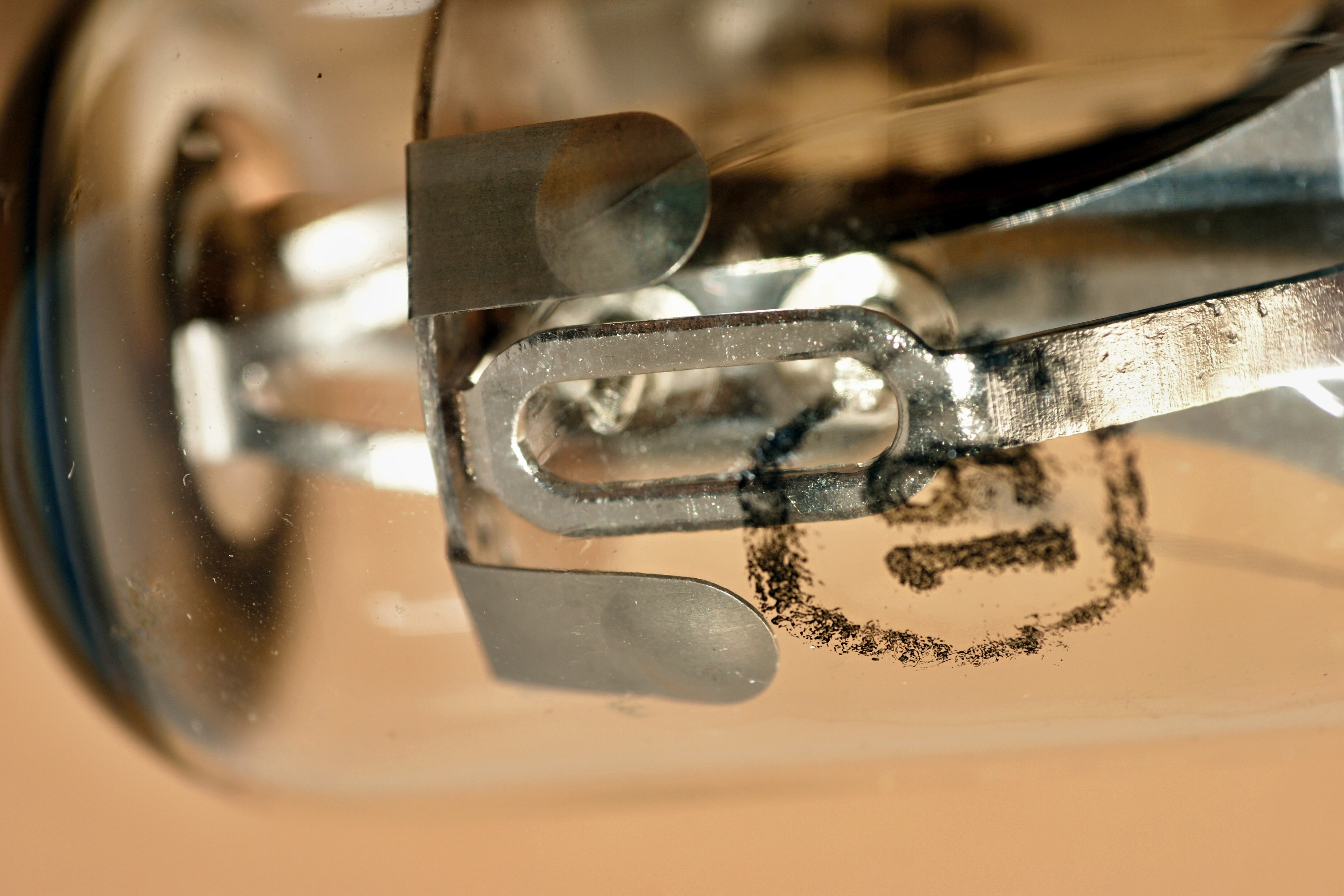

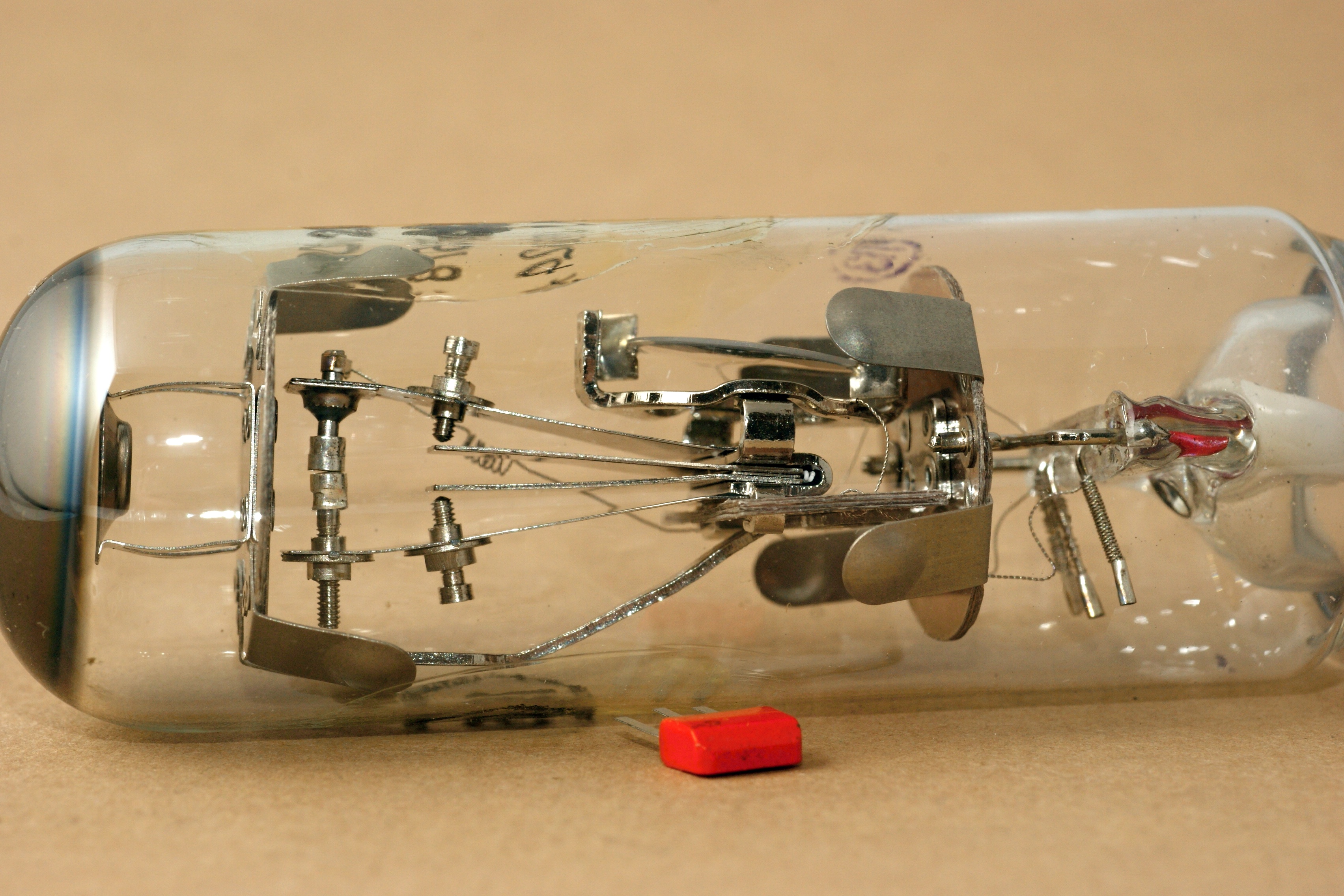

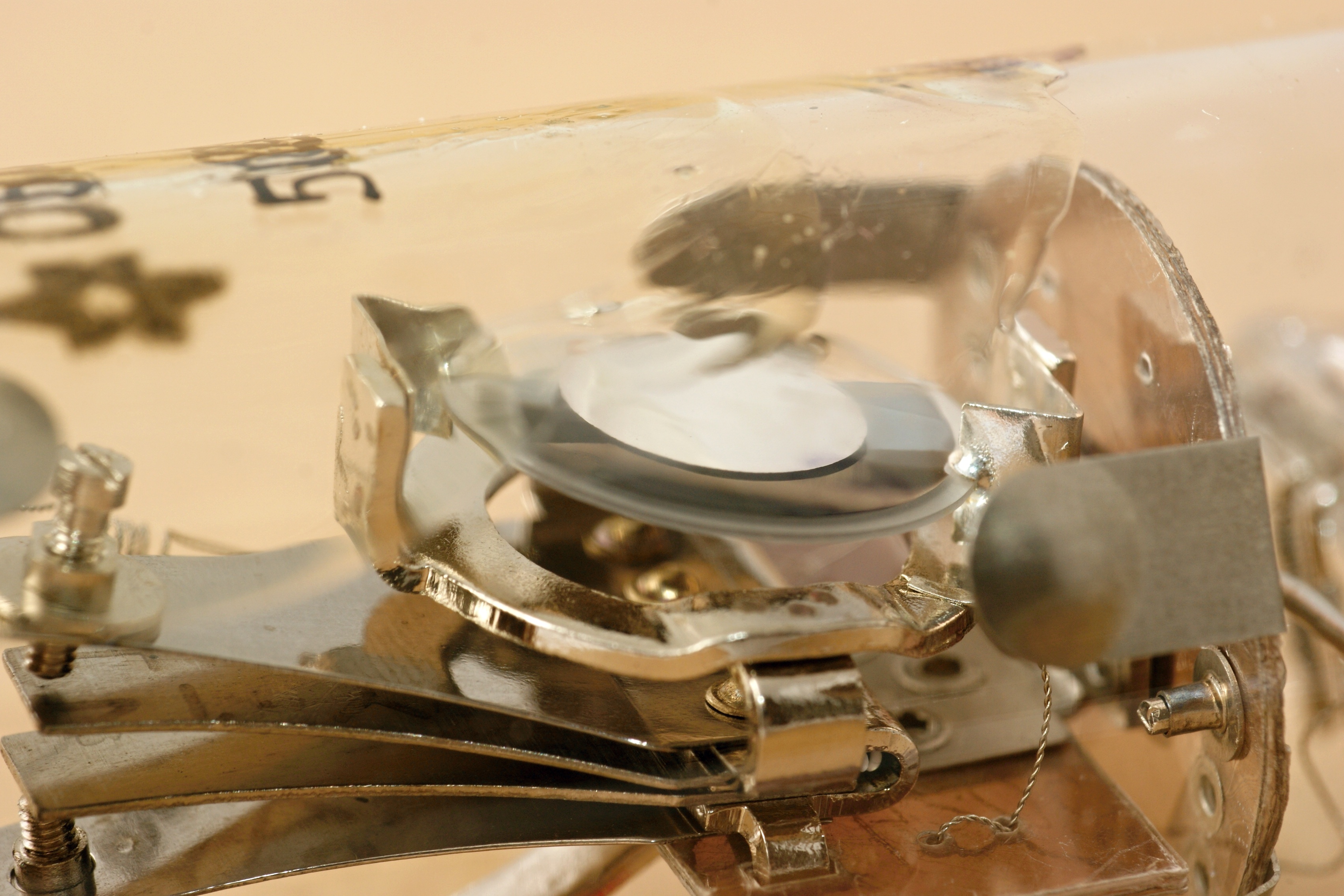

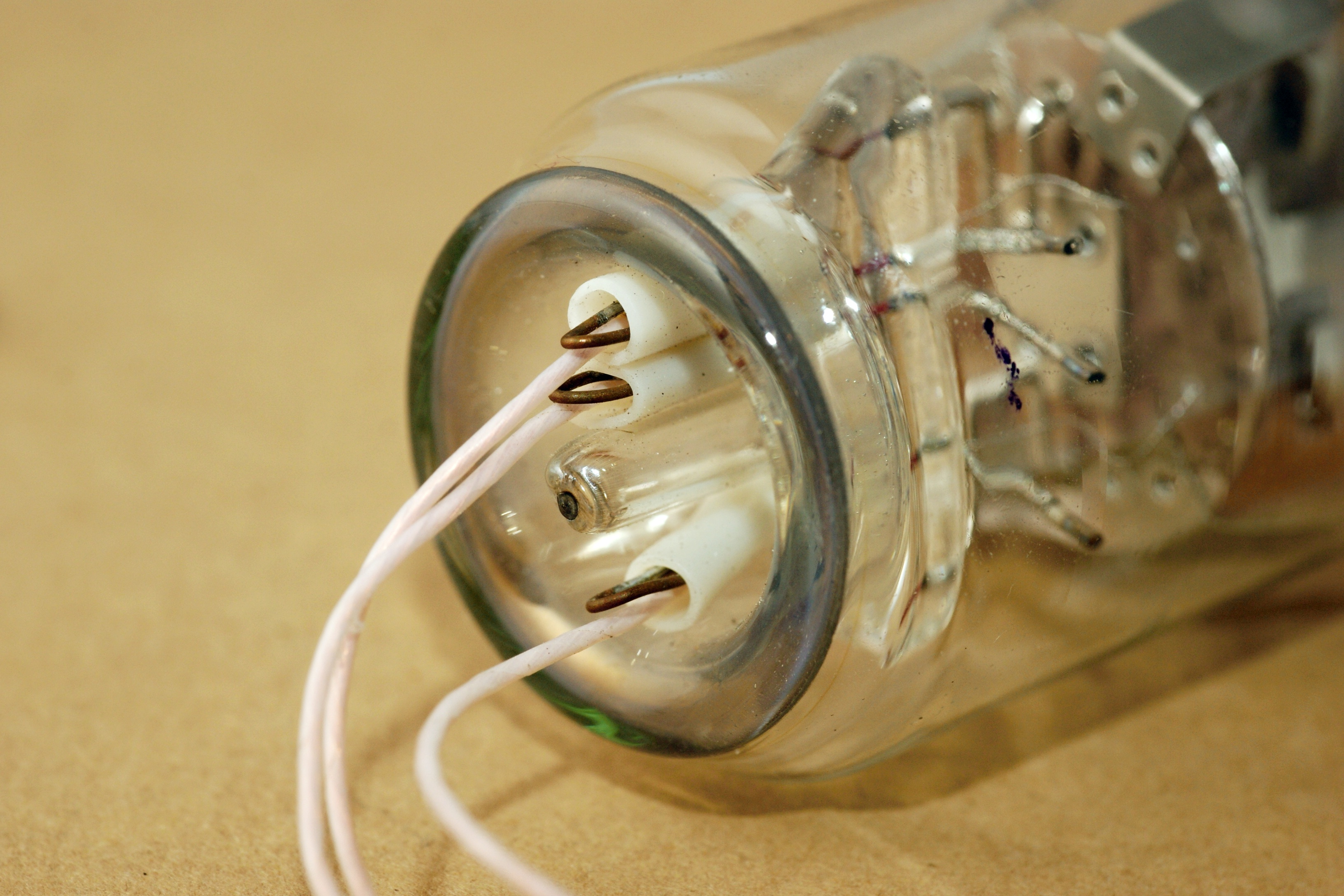

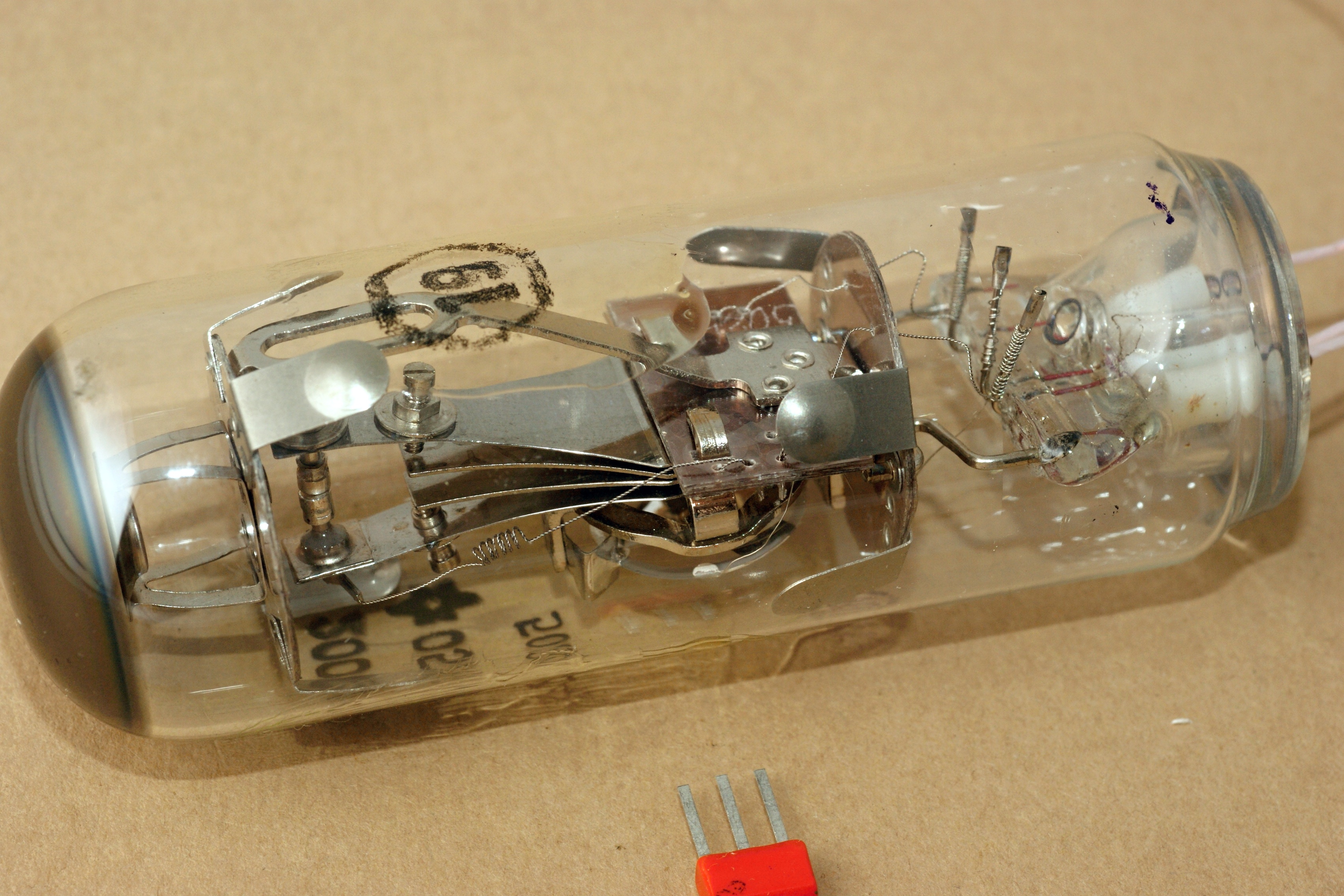

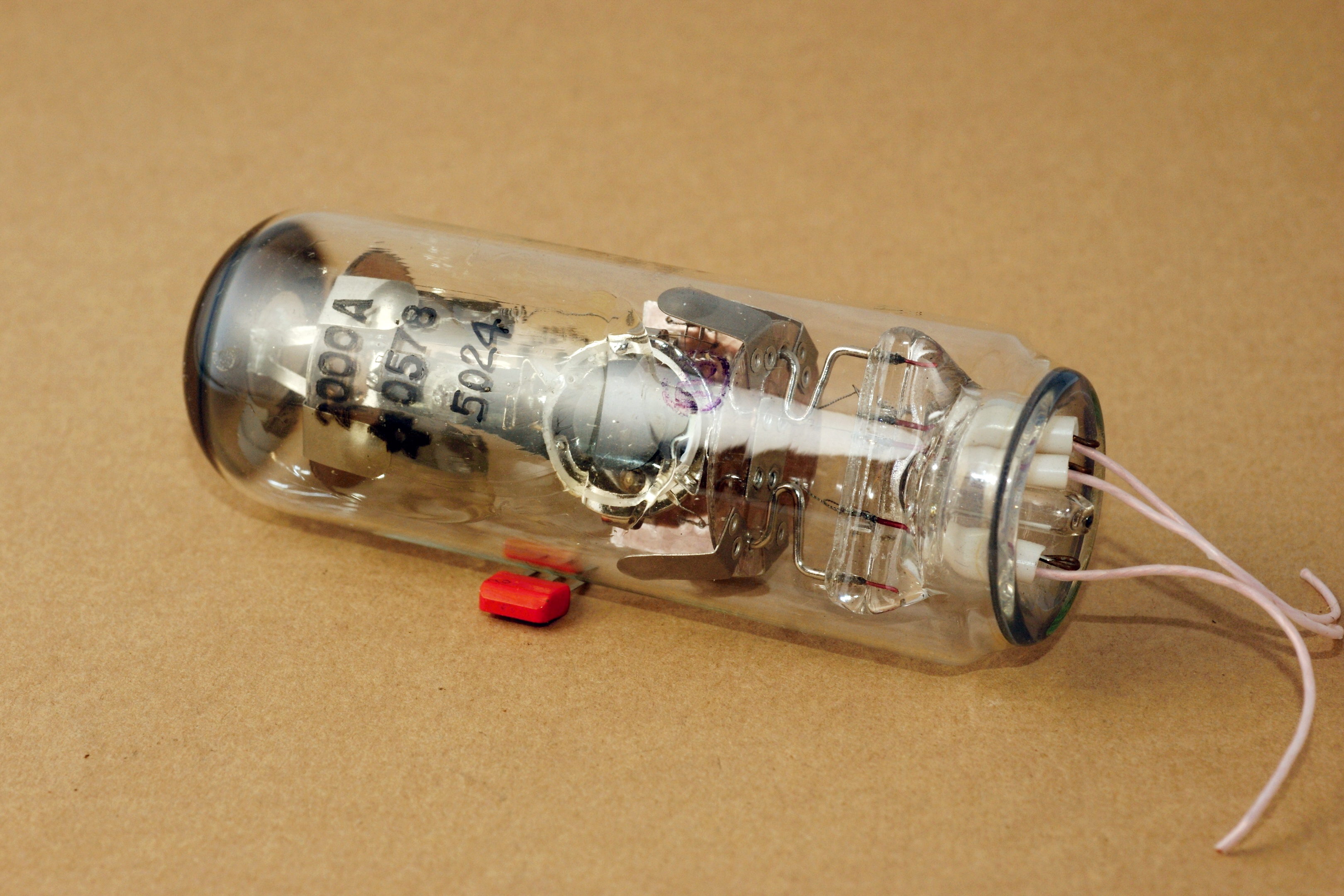

2000 кГц

Это резонатор относится к первым промышленным резонаторам-термостатам с встроенным биметаллическим терморегулятором, которые были разработаны и освоены в СССР в 1965—1967 гг. усилиями П. С. Куканова, В. А. Романова, Н. И. Сизова и Т. Н. Богатовой на основе изобретений Б. Г. Преображенского.

Эти РТ в конце 60-х годов сыграли прогрессивную роль в построении высокоэффективной связной РЭА. Они выпускались до 1980 года и были сняты с производства из-за низкой стойкости к механическим воздействиям и надежности, помех, вносимых биметаллическим терморегулятором в работу аппаратуры, а также сложности изготовления.

Резонаторы имели большие размеры (объем 55 см³), энергопотребление (1 Вт) и время установления частоты (10... 15 мин с точностью 10^-6), невысокую температурную стабильность частоты ± (1...2)x10^-6. Не имелось каких-либо существенных резервов для улучшения указанных параметров. Однако для своего времени они позволили сделать важный шаг вперед в технике кварцевой стабилизации и были эффективно использованы.

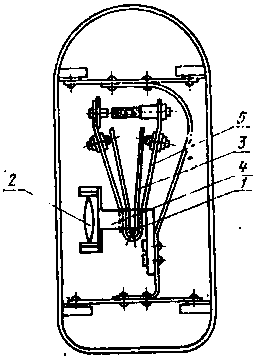

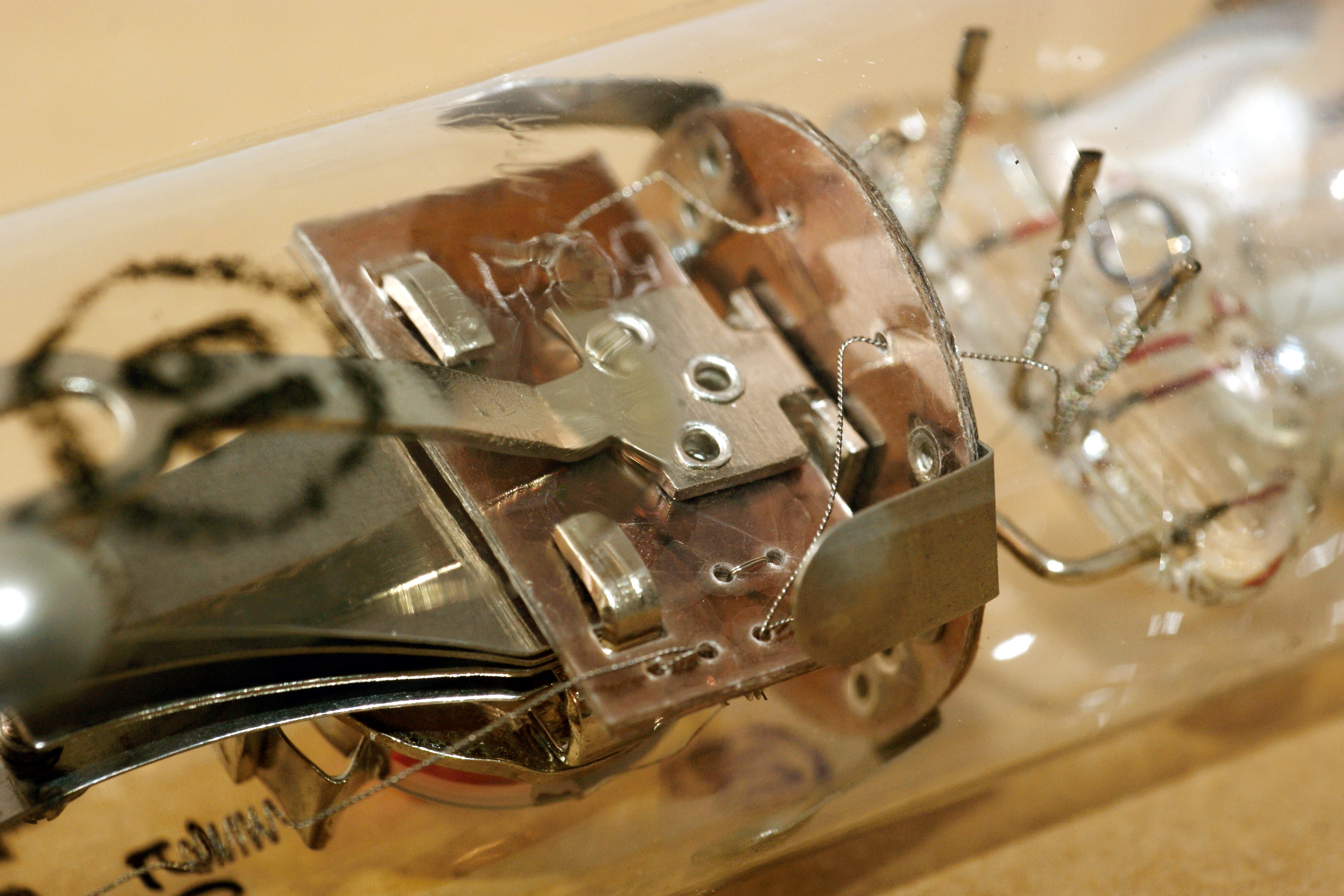

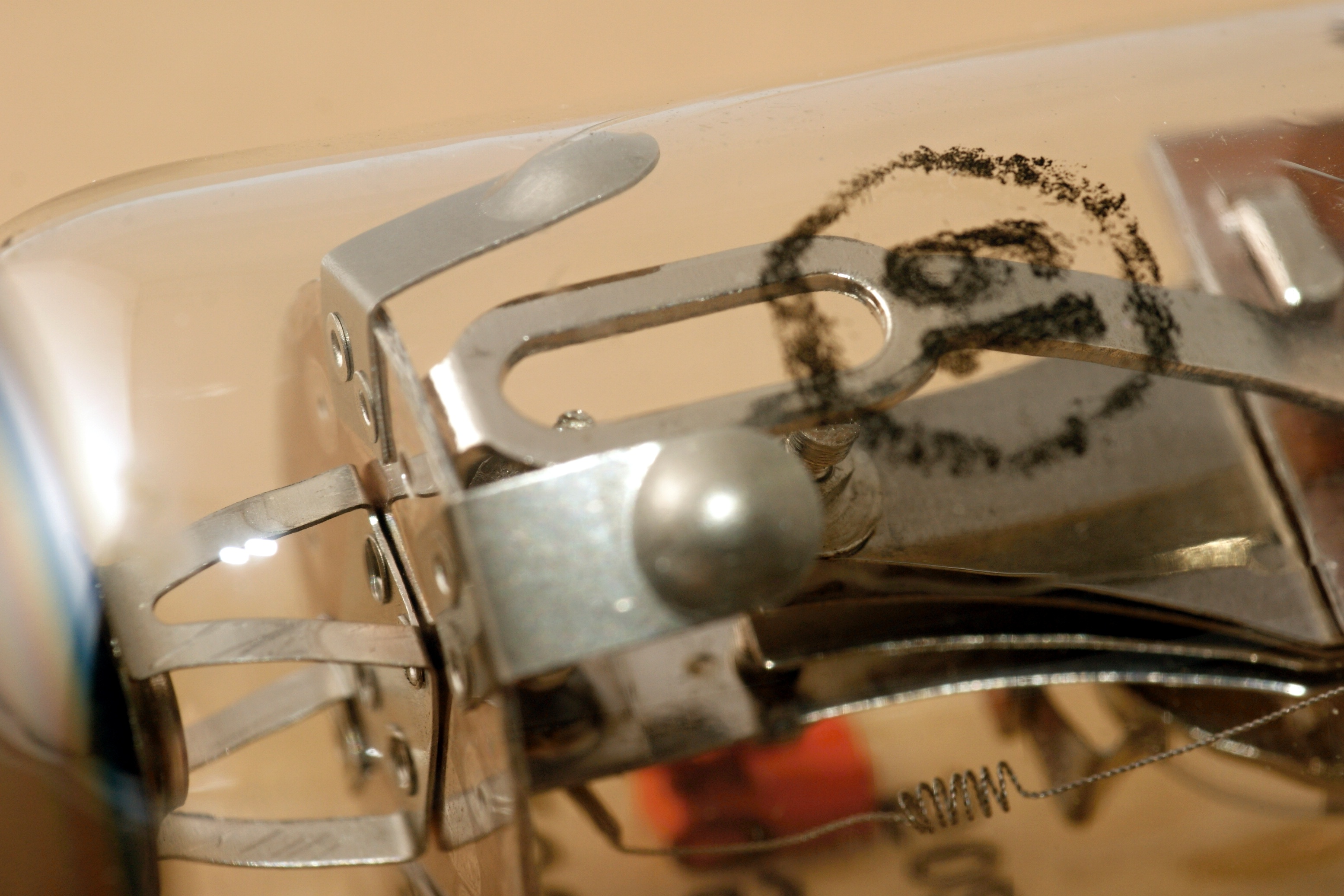

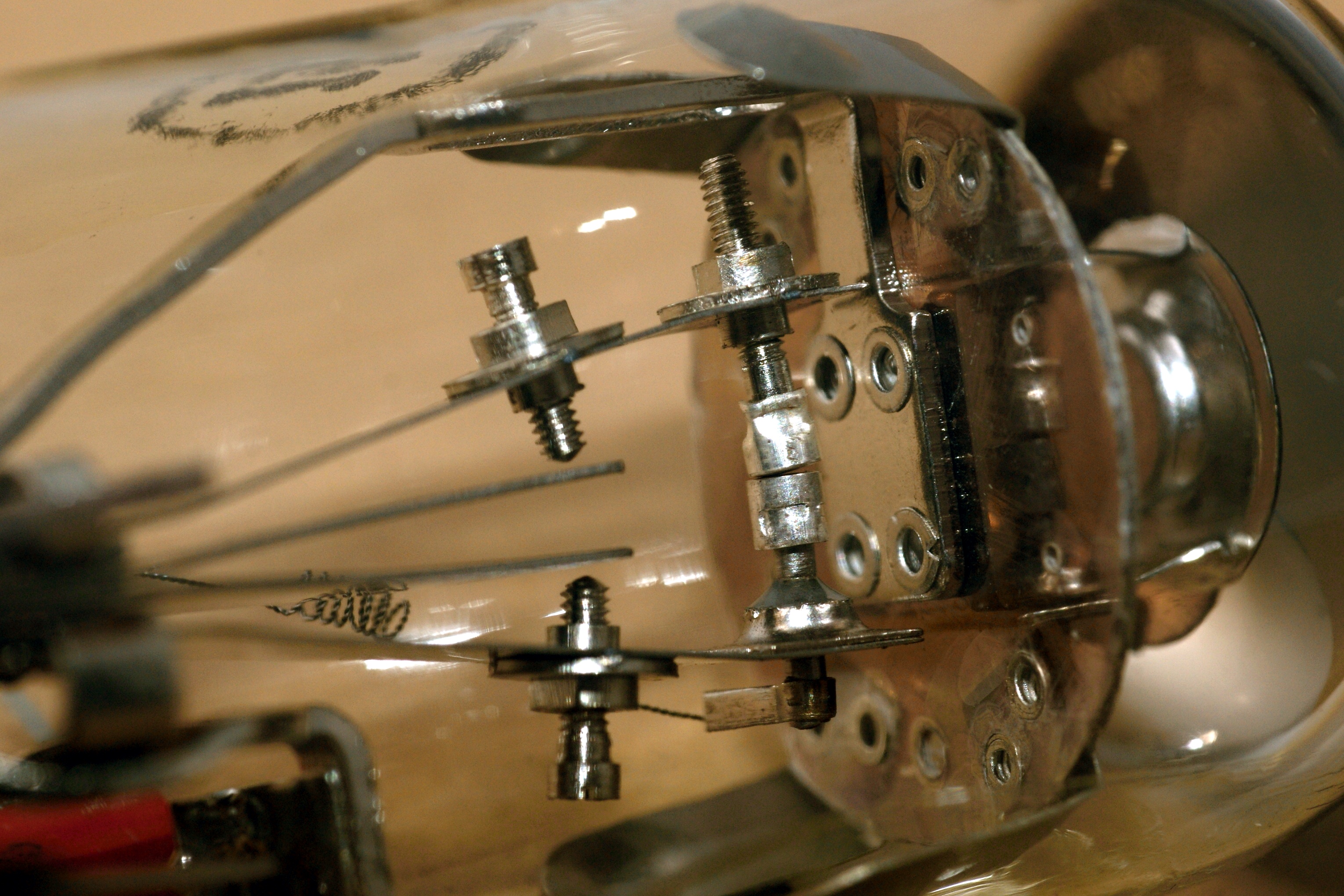

   Регулятором температуры служат две биметаллические пластины 3, осуществляющие двухпозиционное управление мощностью подогрева. Сглаживание тепловых импульсов, поступающих от нагревателя к пьезоэлементу, и повышение точности регулирования температуры обеспечиваются тепловым демпфером — металлическим инерционным телом 4, выполненным в виде кольца.

   В резонаторе предусмотрен форсированный и рабочий подогрев. Коммутация нагревателя форсированного подогрева осуществляется собственной контактной системой. Форсированный подогрев выключается при температуре, несколько меньшей, чем температура рабочего нагревателя. Рациональное сопряжение контактирующих пружин 5 с биметаллическими пластинами 3 обеспечивает работу резонатора в условиях повышенных требований к механическим. В целях защиты резонатора от влияния окружающей температуры пьезоэлемент вместе с крепящей арматурой помещён в стеклянную колбу с откачанным воздухом.

   Для такого генератора, работающего на частоте 2 МГц в рабочем диапазоне температур -60...+ 60 °С, точность регулирования температуры составляла около 0,25 °C, точность поддержания температуры при изменении температуры окружающей среды от —60 до +60°С около 1 °С. Пиковая мощность начального подогрева была порядка 2 Вт, средняя потребляемая мощность составляла приблизительно 550, 300 и 100 мВт при температуре окружающей среды -60, +20 и +60 °С соответственно. Время установления частоты с точностью ±1х10^-6 было порядка 8; 4; 2,5 минут при температуре — 60; +20, +60 °С соответственно.

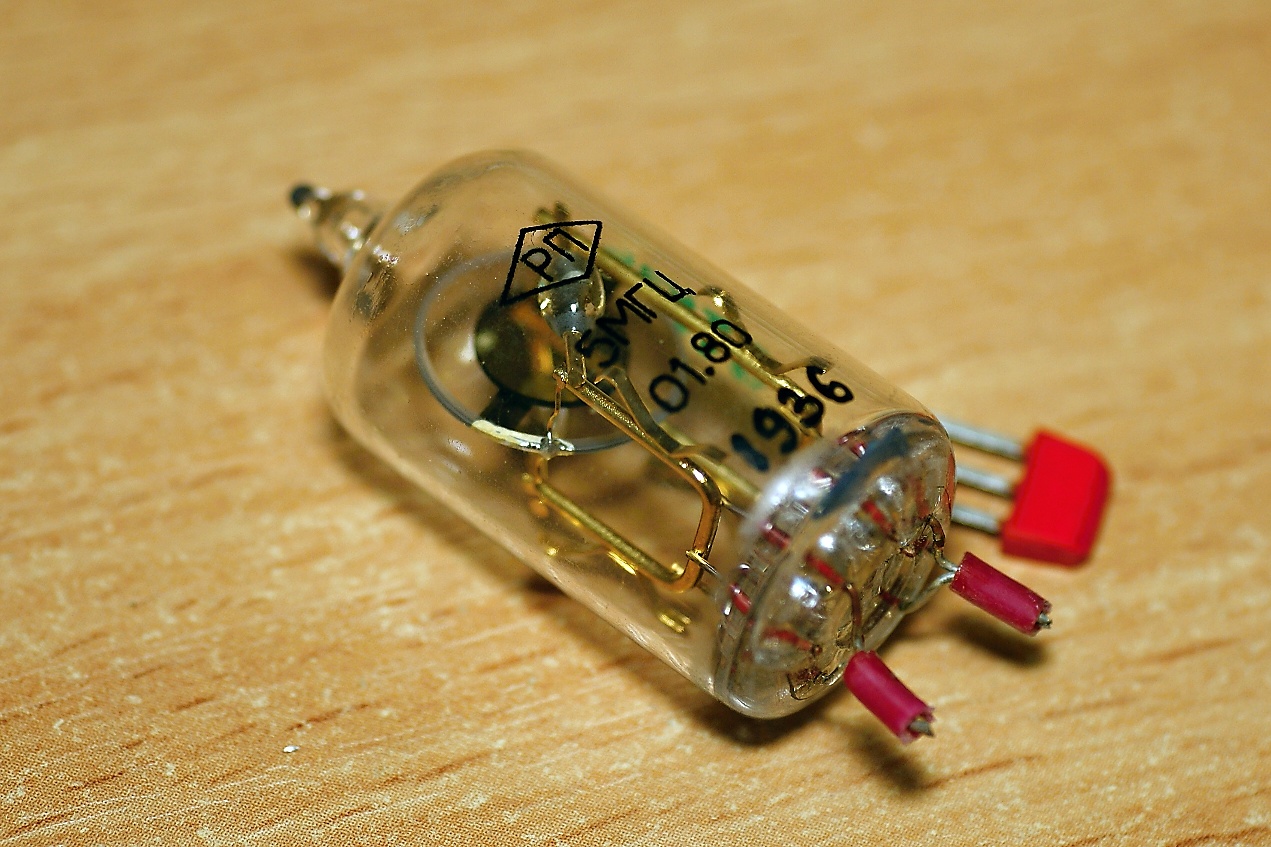

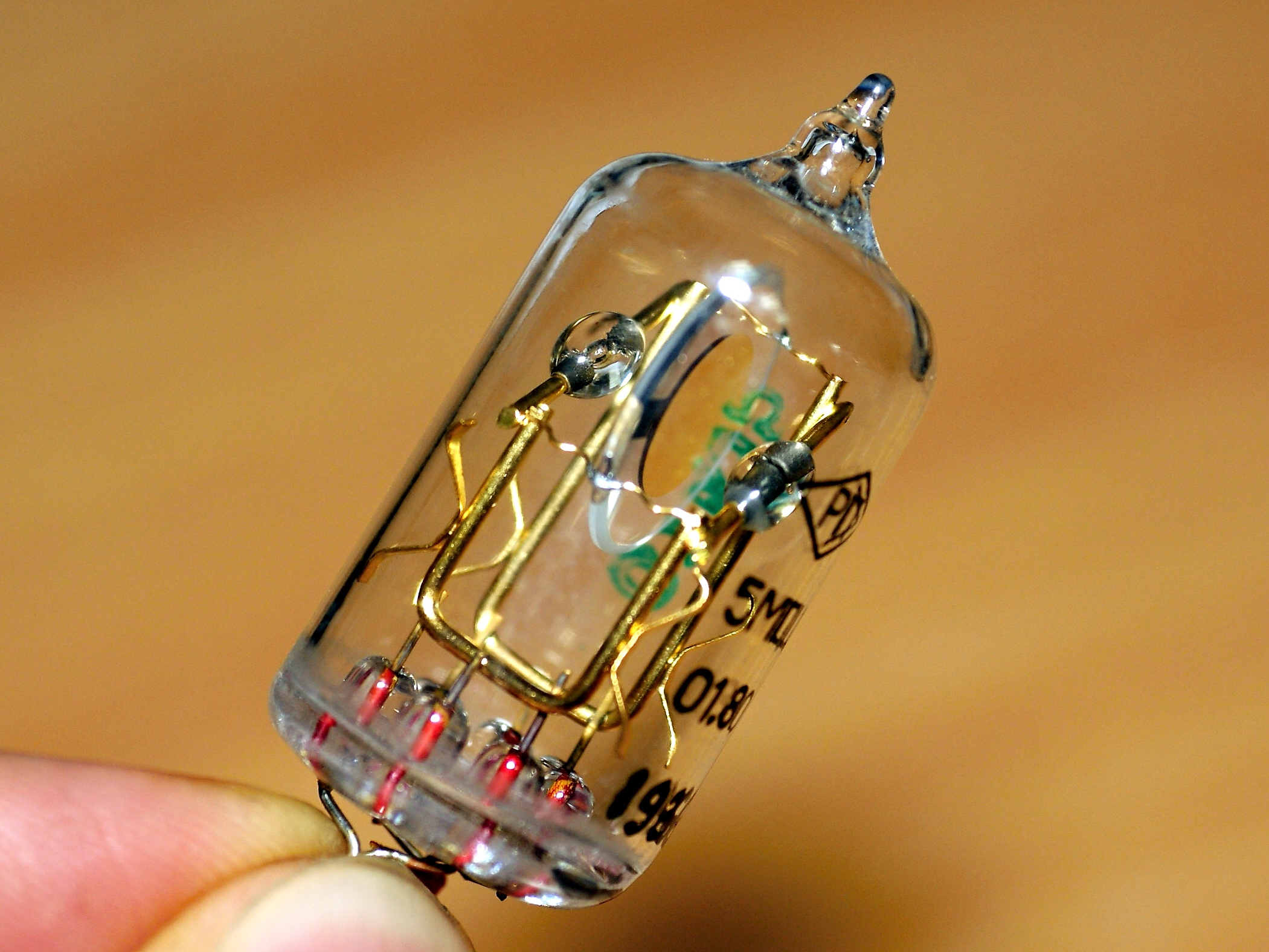

5,000 МГц (вар.2)

Собрат предыдущего экземпляра, но менее впечатляющий. Тип также неизвестен. Они применялись в термостатированных опорных генераторах "Гиацинт", наряду с омскими ЦЛ3.380.019.

Производитель - завод "Метеор" (г.Волжский).

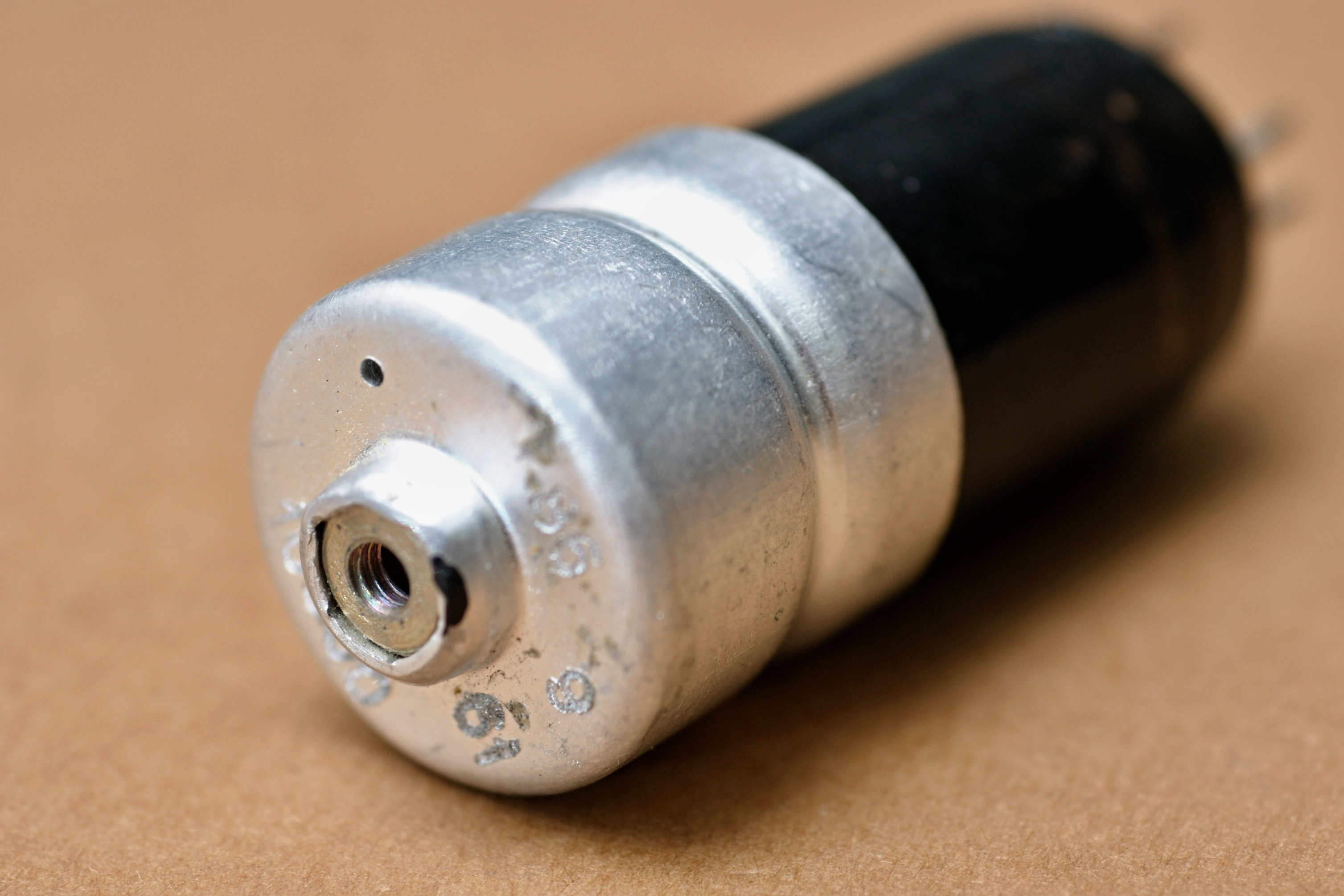

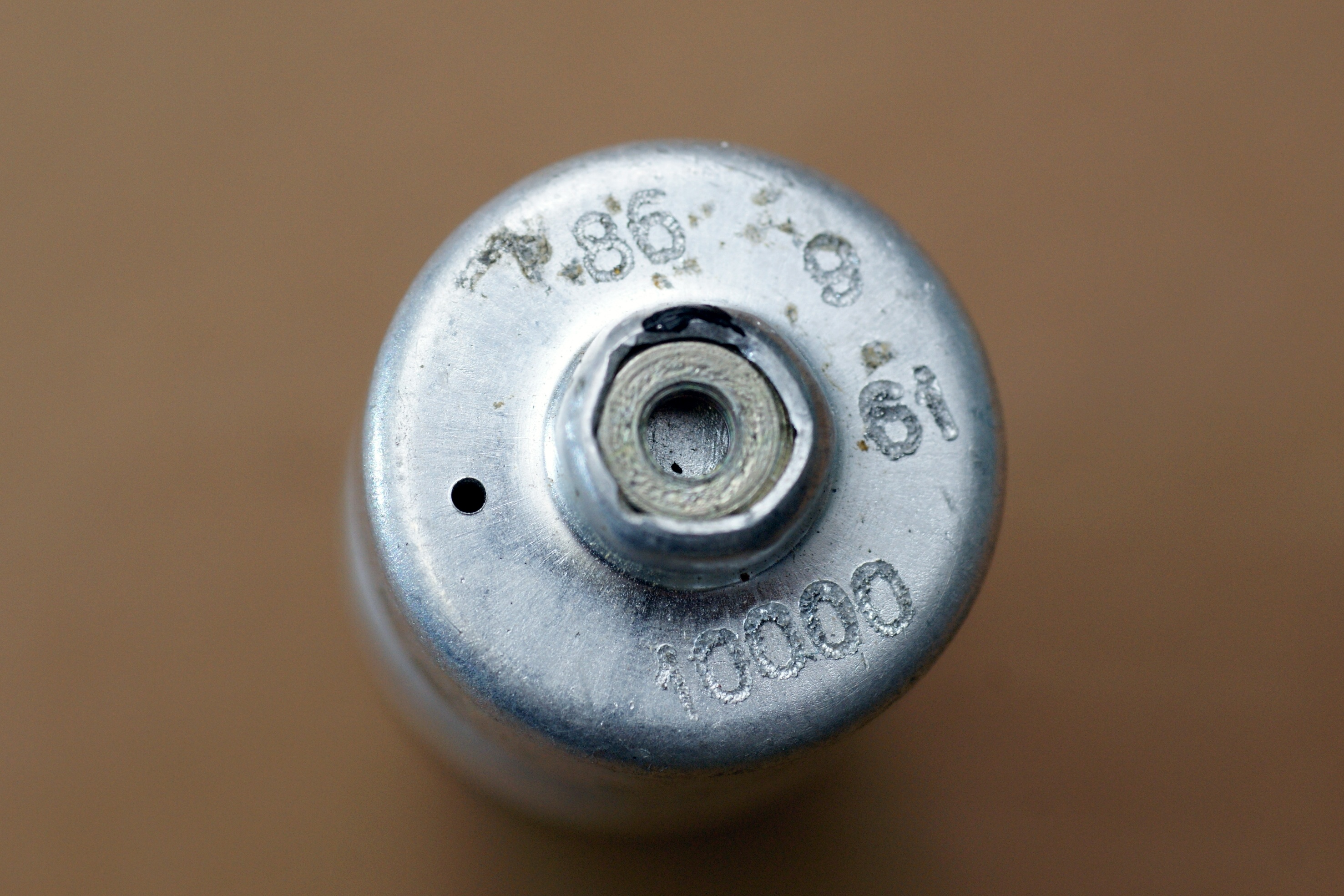

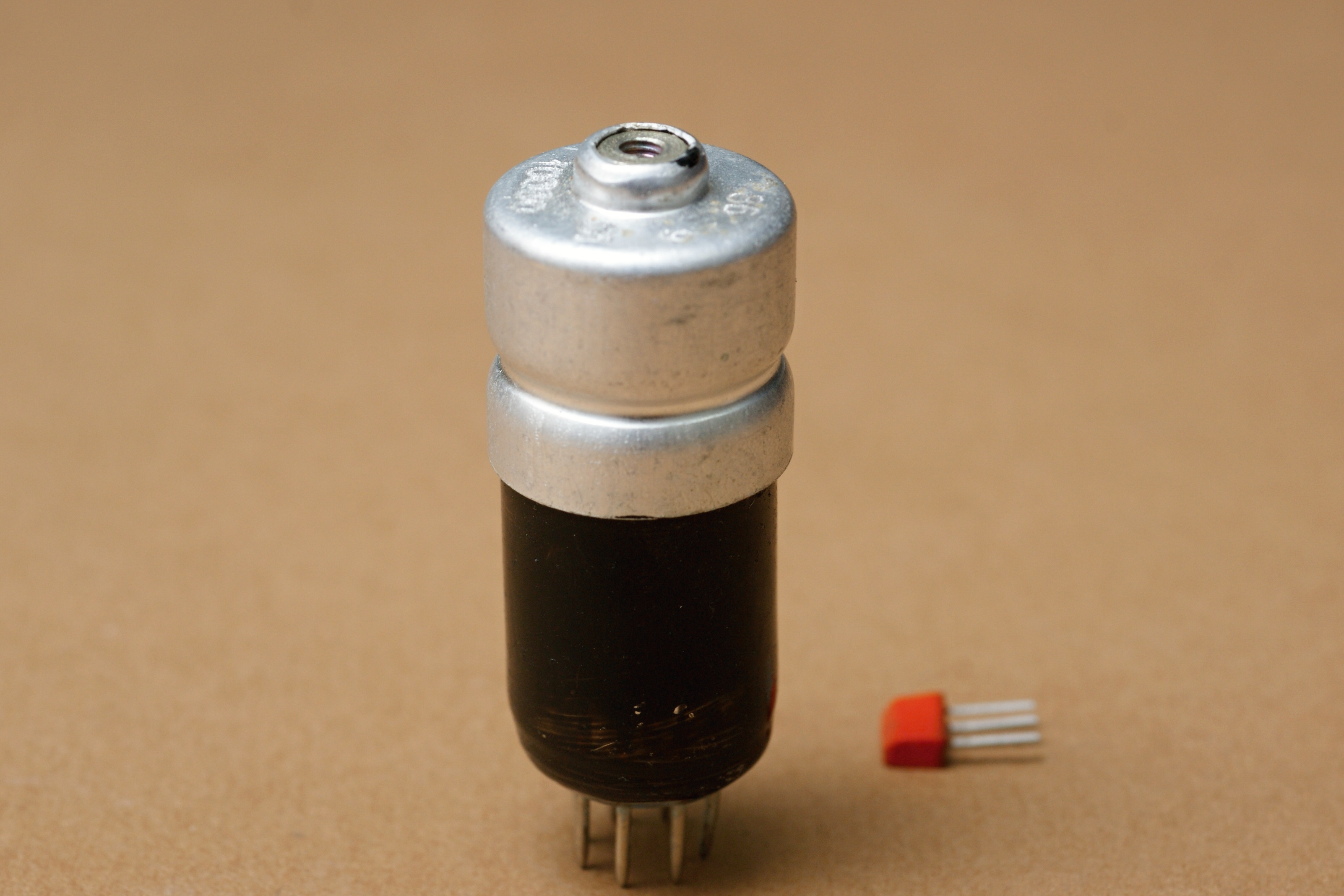

10000 (кГц?)

Резонатор с довольно невнятной маркировкой, набор цифр. Он подобен резонатору КГ-22, однако подобие это чисто внешнее - частота другая, и баллон зачернён; пока не ясно зачем. Кроме того, по слухам, и внутри у него кристалл иной формы.

Если исходить из того, что и маркировка у них аналогична, то "86" - его заводской номер. "10000" обозначает частоту; судя по размеру, речь явно о килогерцах - кристалл на 10000 Гц просто не влез бы в такой баллон. Ну а на долю "9.61" остаётся - дата выпуска?

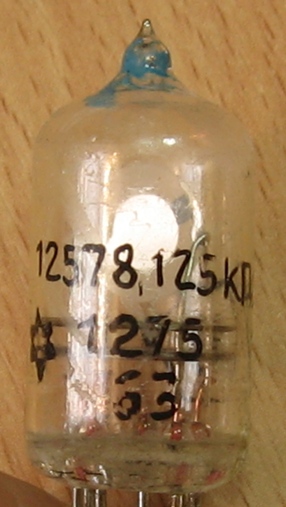

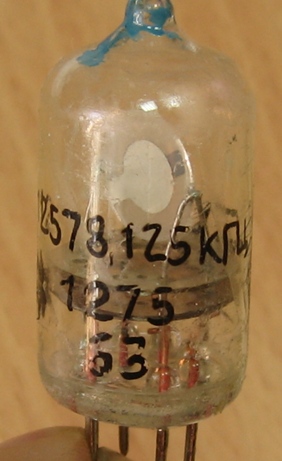

12578,125 кГц

Источники:

1. Резонаторы и фильтры пьезоэлектрические. Справочник. ВНИИ "Электронстандарт". 1980.
2. Отраслевой руководящий стандарт. Приборы пьезоэлектрические и фильтры электромеханические. Группы 6330, 6387. Сборник справочных листов РМ 11 073.072.1-82. - ВНИИ "Электронстандарт", 1983.
3. Ладик А.И, Сташкевич А.И. Изделия электронной техники. Пьезоэлектрические и электромеханические приборы: Справочник. - М.: Радио и связь, 1993.
