разъемы Р

Р16П1ЭШ1

Развитие известных разъемов ШР - штепсельные разъемы приборные.

   Они были разработаны в 1950 году специалистами СКБ завода № 794 Минавиапрома (вошедшим позднее в НИИ Радиоэлектроники). Серийное производство же началось заметно позднее, в 1954-55 годах на заводе № 371 (Казанский завод штепсельных разъемов, ныне Элекон).

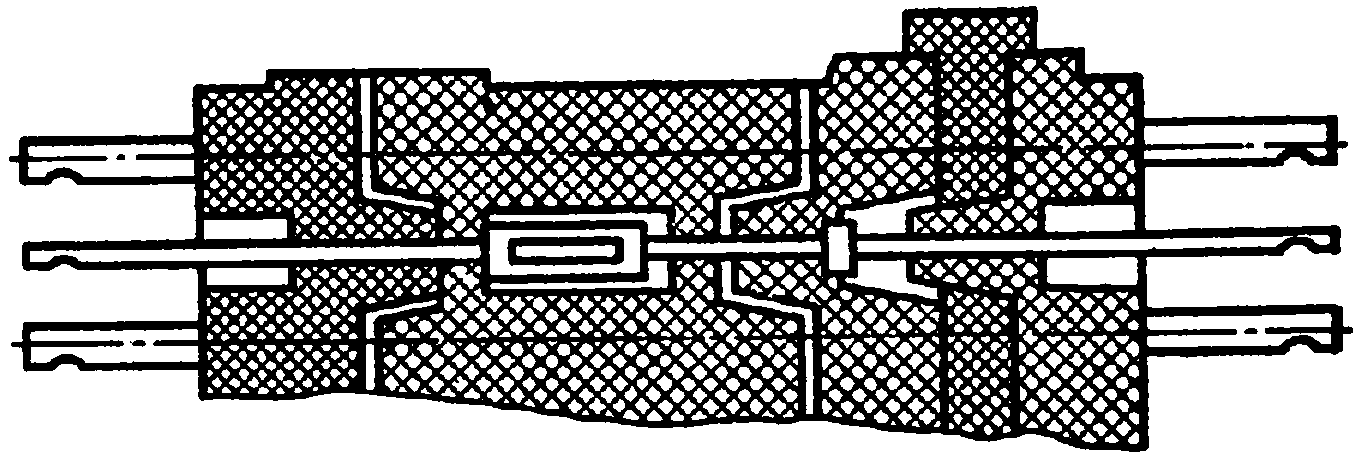

    При сохранении габаритных и присоединительных размеров, и отчасти ассортиментного ряда, соединители Р отличаются лабиринтной конструкцией изолятора, обеспечивающей бОльшую высотность разъема, а также единственным вариантом контактов, диаметром 1,5мм.

   Они несколько более теплостойки (работают до +85°С), но главное отличие - высокое допустимое напряжение.
   Оно у разъемов серии Р может быть до 2100 вольт, в то время как у ШР лишь до 850 В.

   Справочные листы на них, из отраслевого каталога 1988 года, на Р и РГ (герметичный вариант).

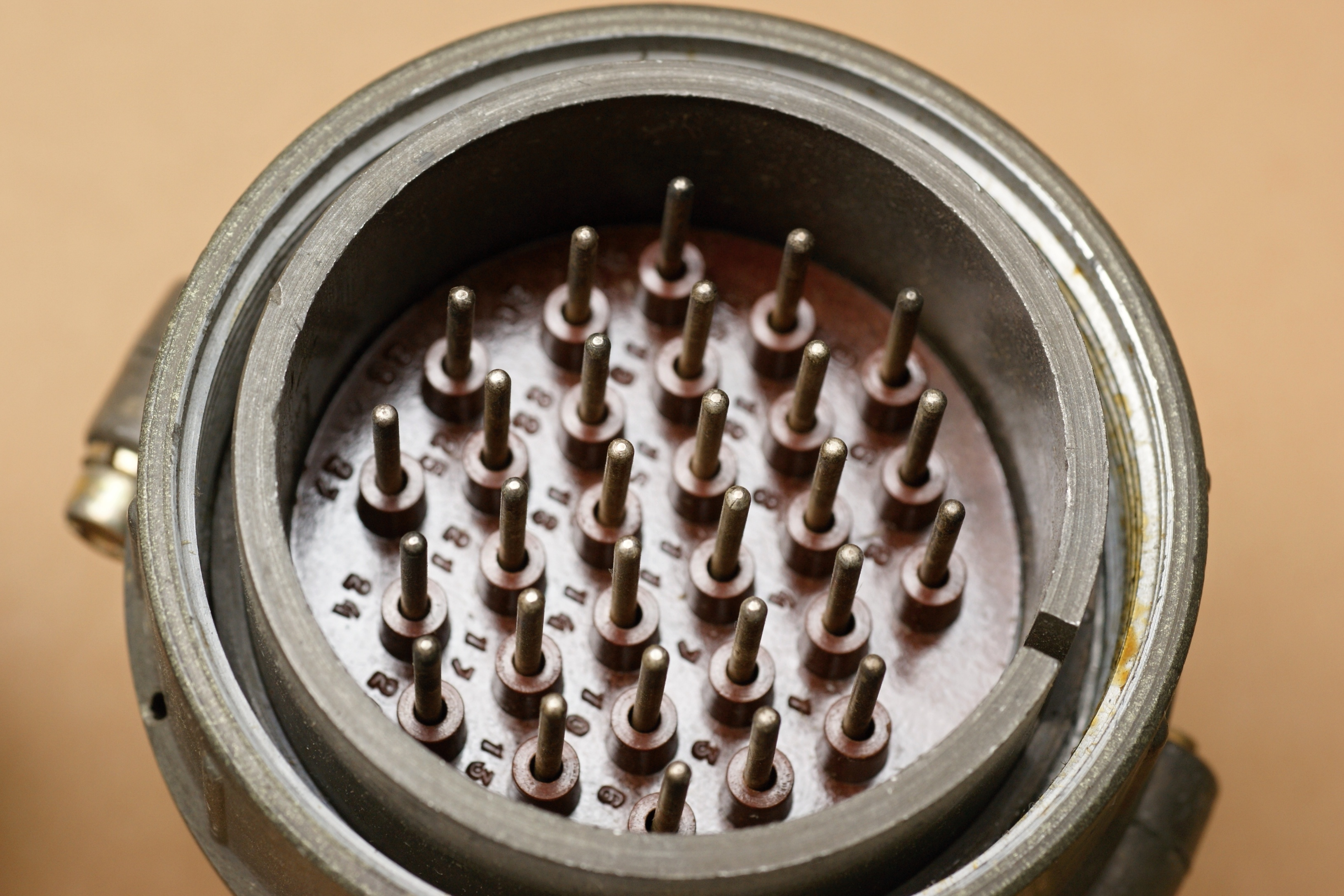

Р40П17ЭШ1

Р16П1ЭШ1

Р16П1ЭШ1

Указания к монтажу

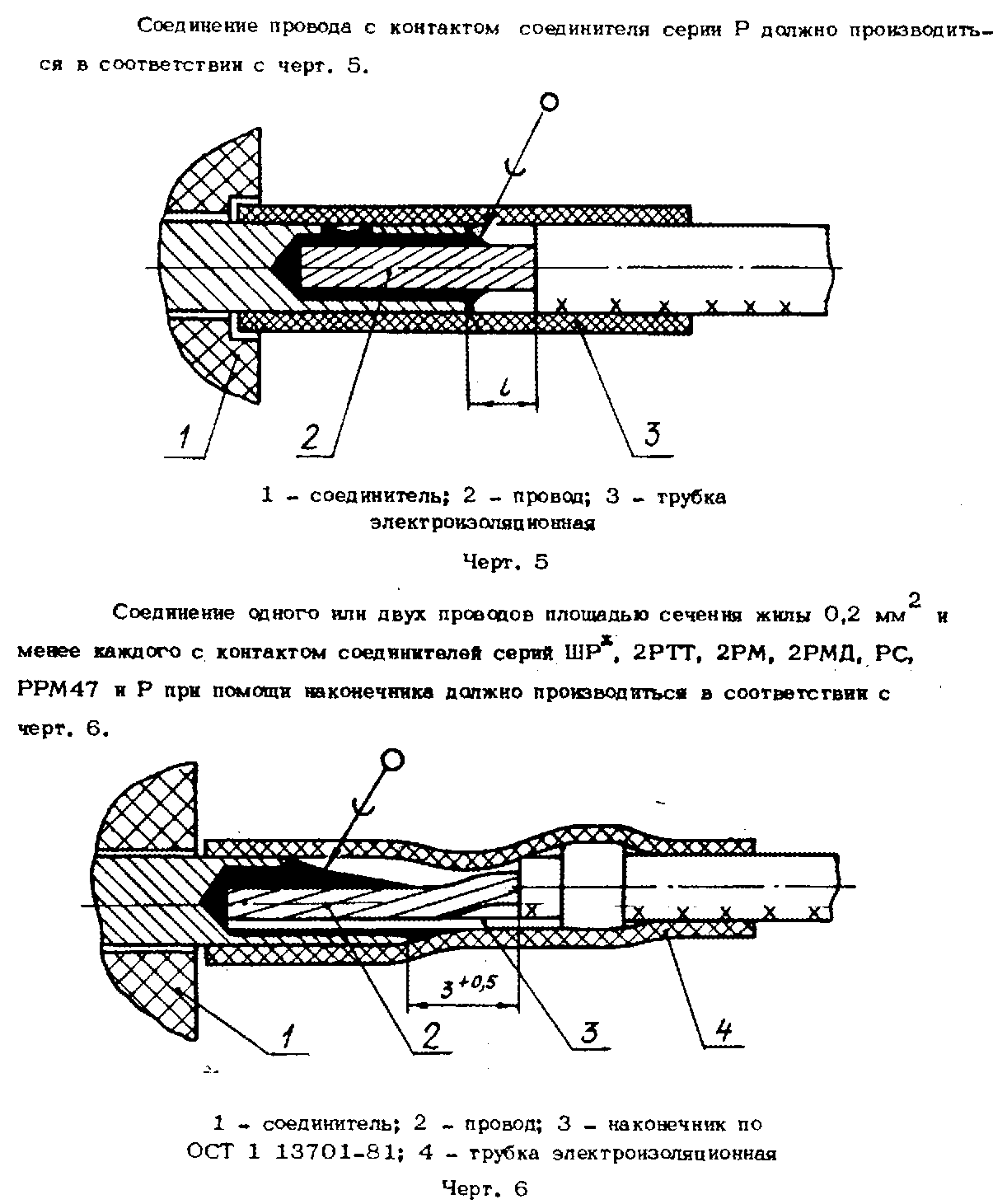

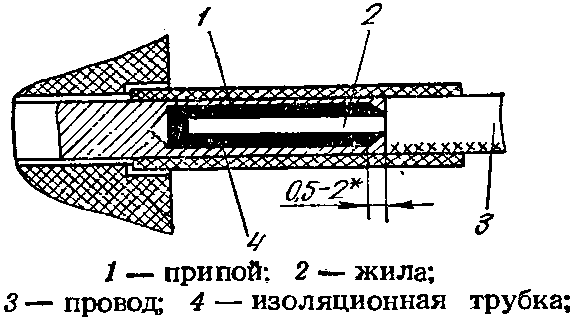

Зачистку проводов от изоляции производят на глубину отверстия с припуском, а жилы скручивают и облуживают, лишнюю длину зачищенных жил удаляют. Длина жилы, входящей в отверстие хвостовой части трубчатого контакта, должна быть равна длине внутренней полости контакта.

При монтаже разъемов не допускается применять провода с наружным диаметром по изоляции (вместе с надеваемой на провод электроизоляционной трубкой) больше, чем расстояние между контактами в разъеме.

После пайки, проверки и отметки мест пайки изоляционные трубки вдвигают в отверстие лабиринтной защиты до упора в изоляторе.

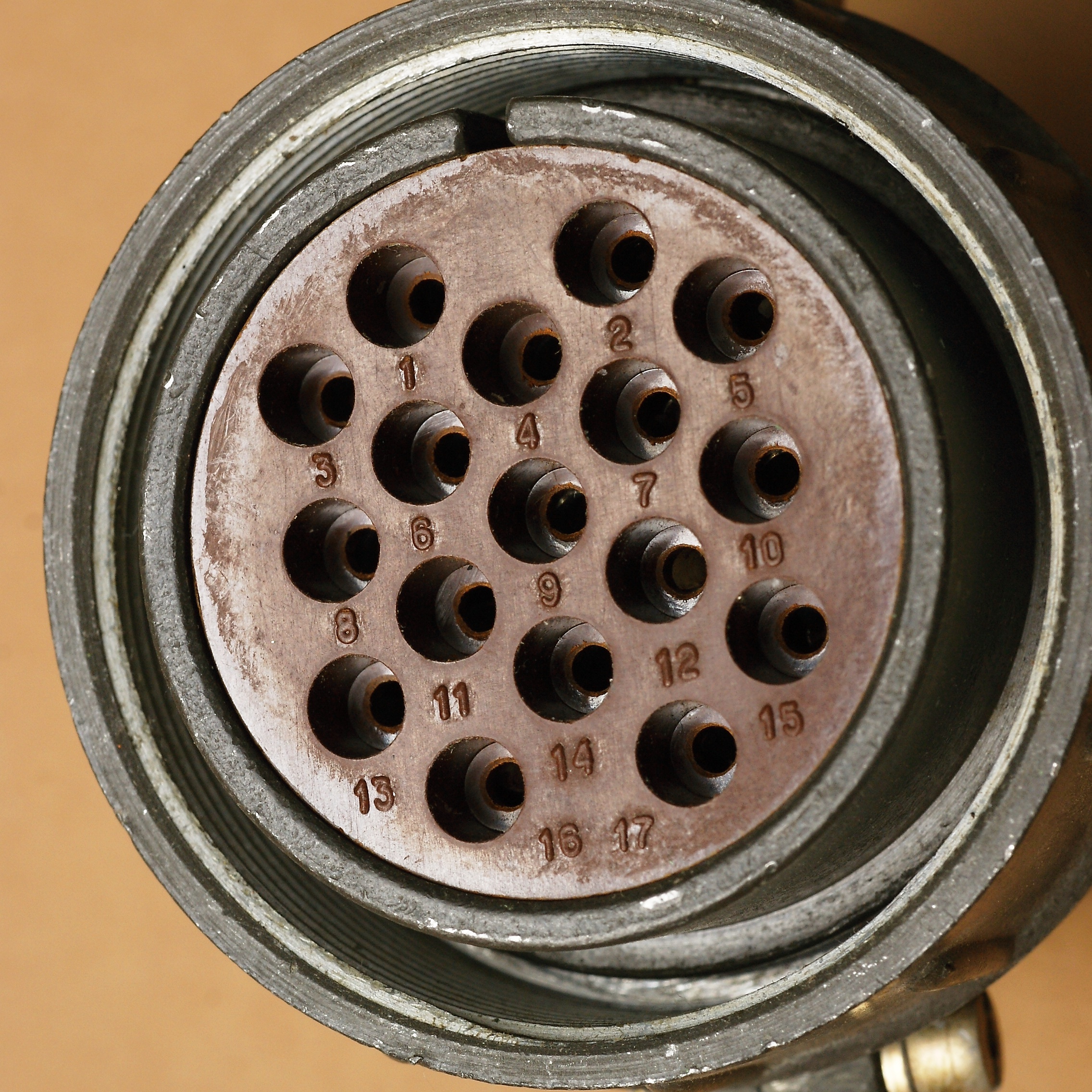

Р40П17ЭШ1

Образцы 50-х годов

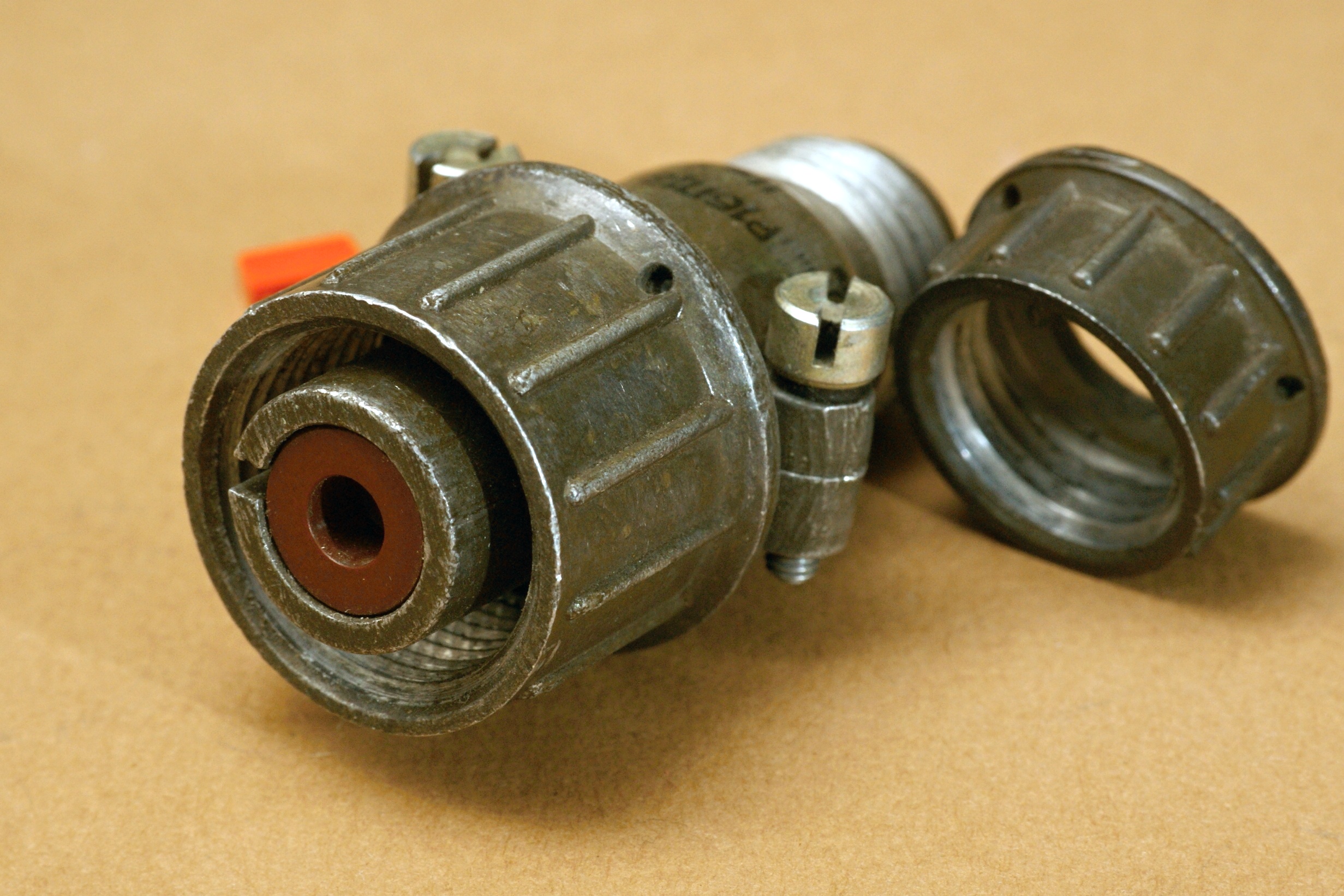

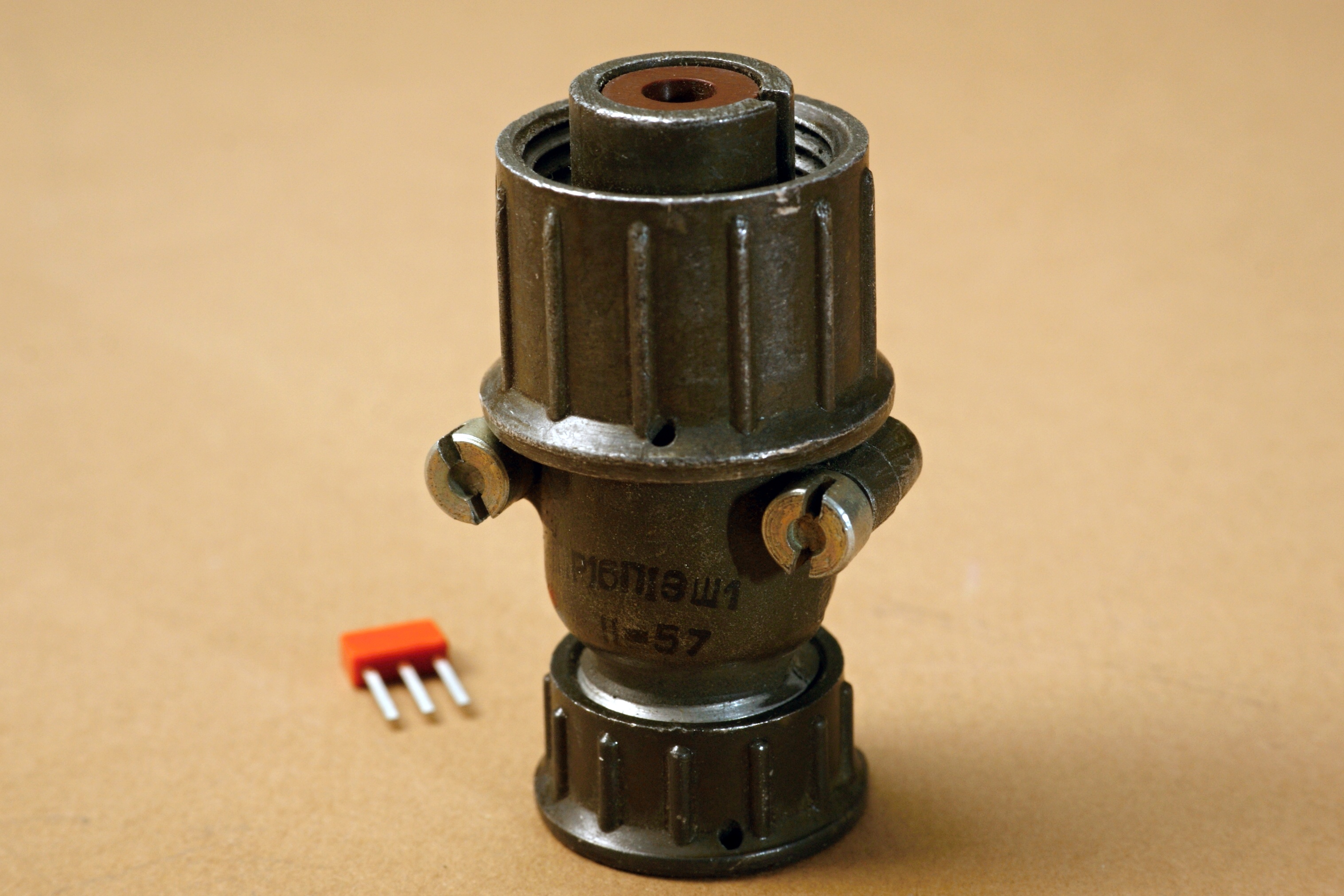

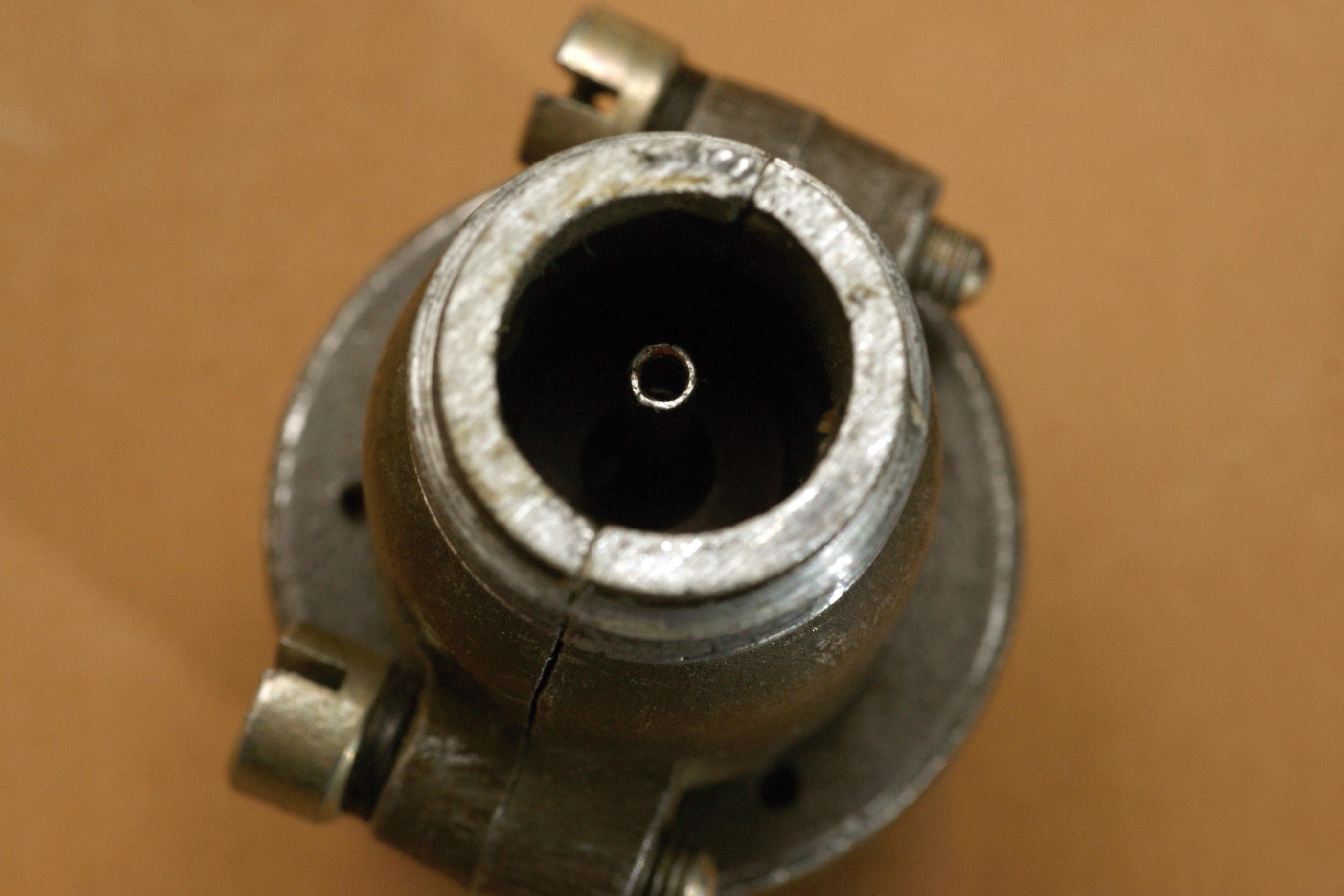

Р16П1ЭШ1

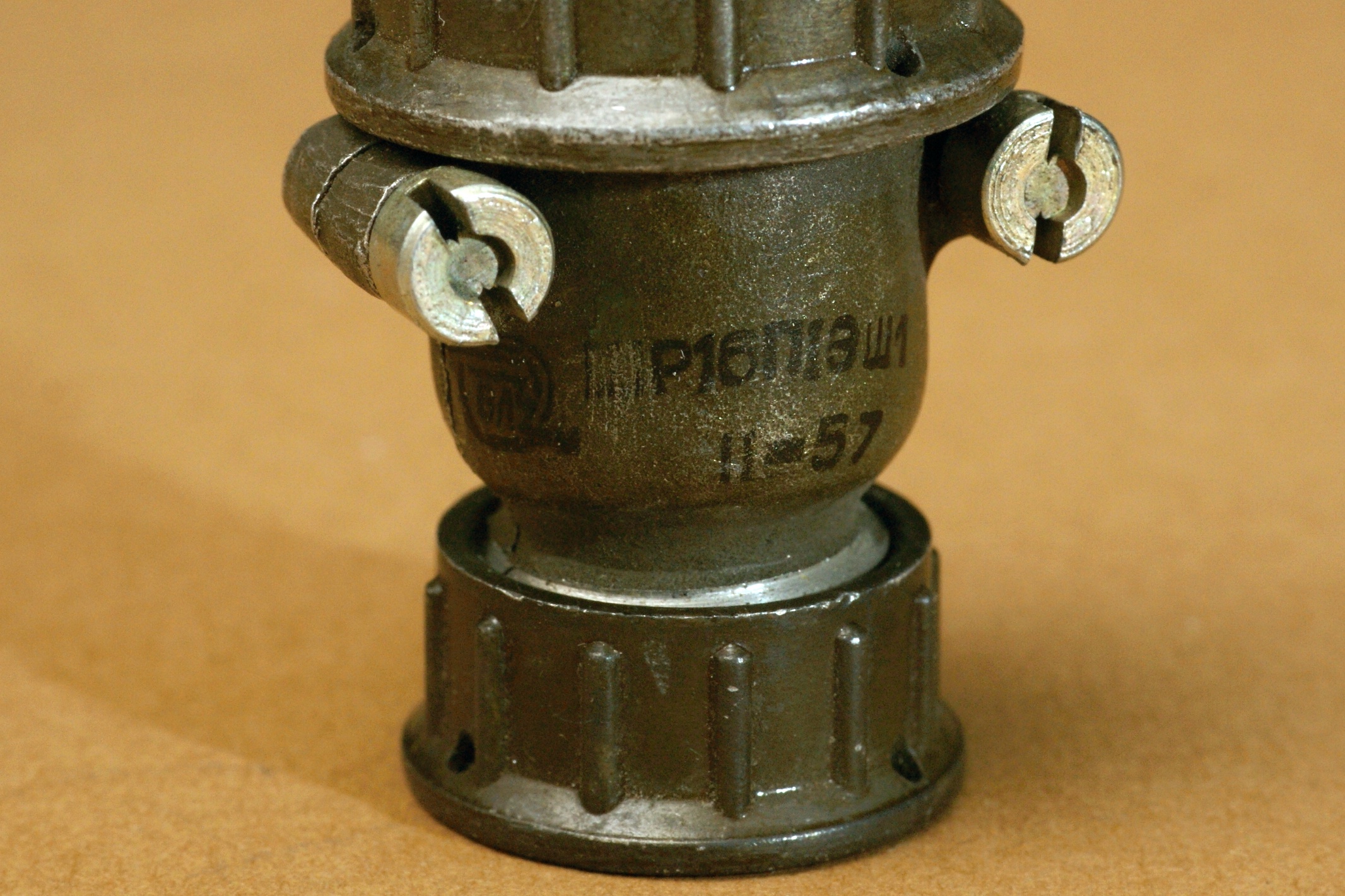

Нечастая вещь, одноконтактный штекер :))

Производитель - завод из авиапрома с буквами "ВЛ" на логотипе; это казанский Завод штепсельных разъемов (ныне Элекон), в то время завод № 371 МАП.

Р16П1ЭШ1

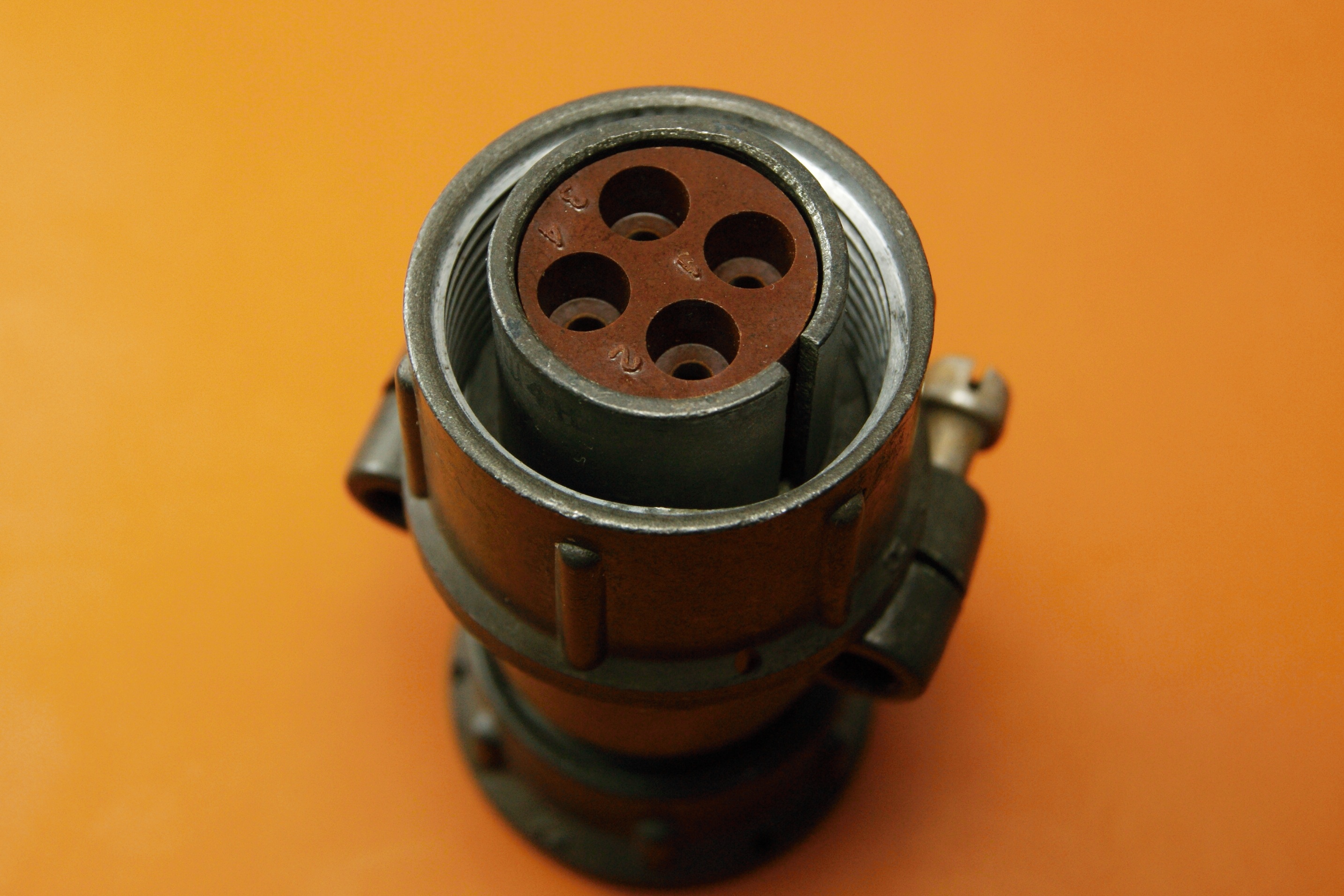

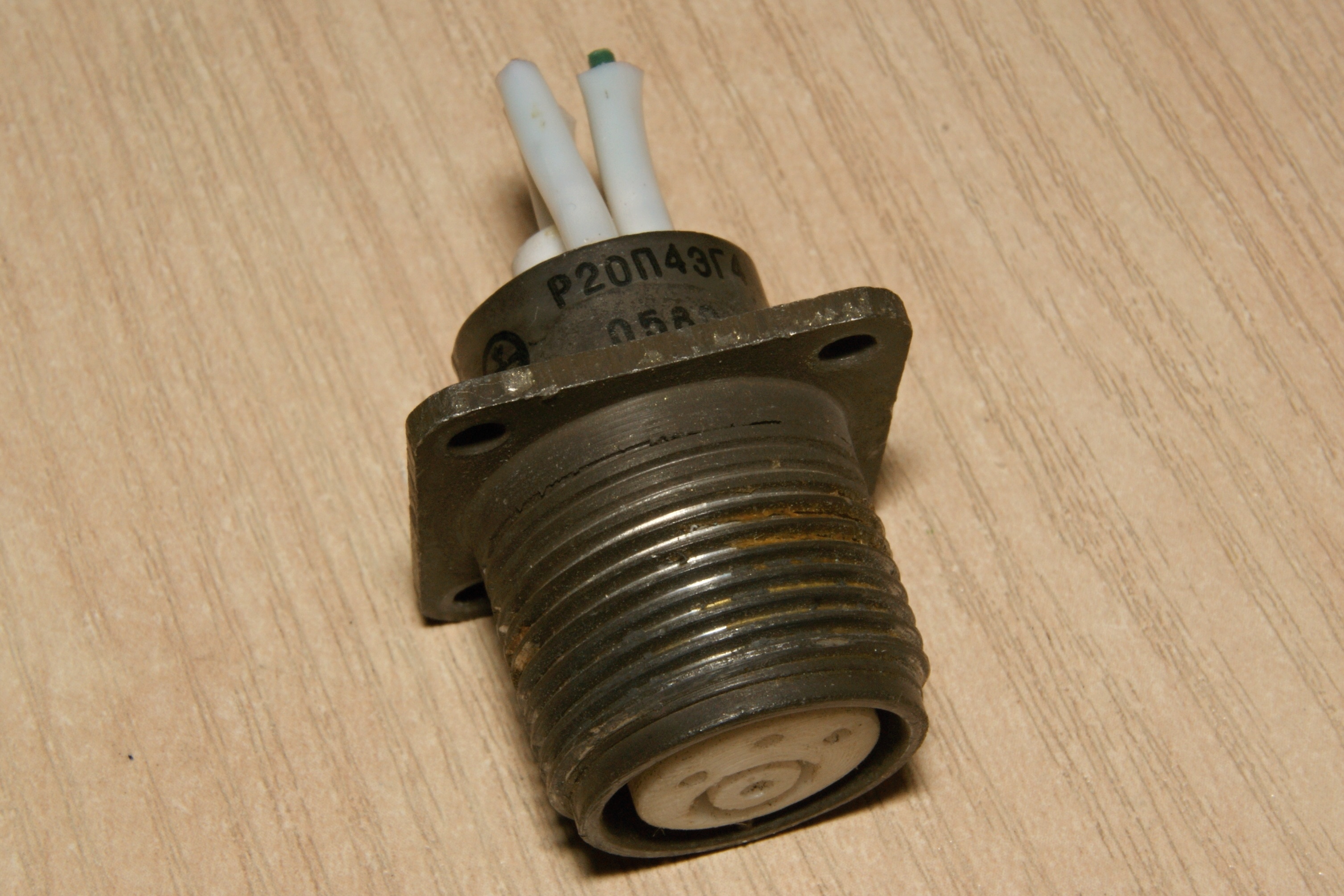

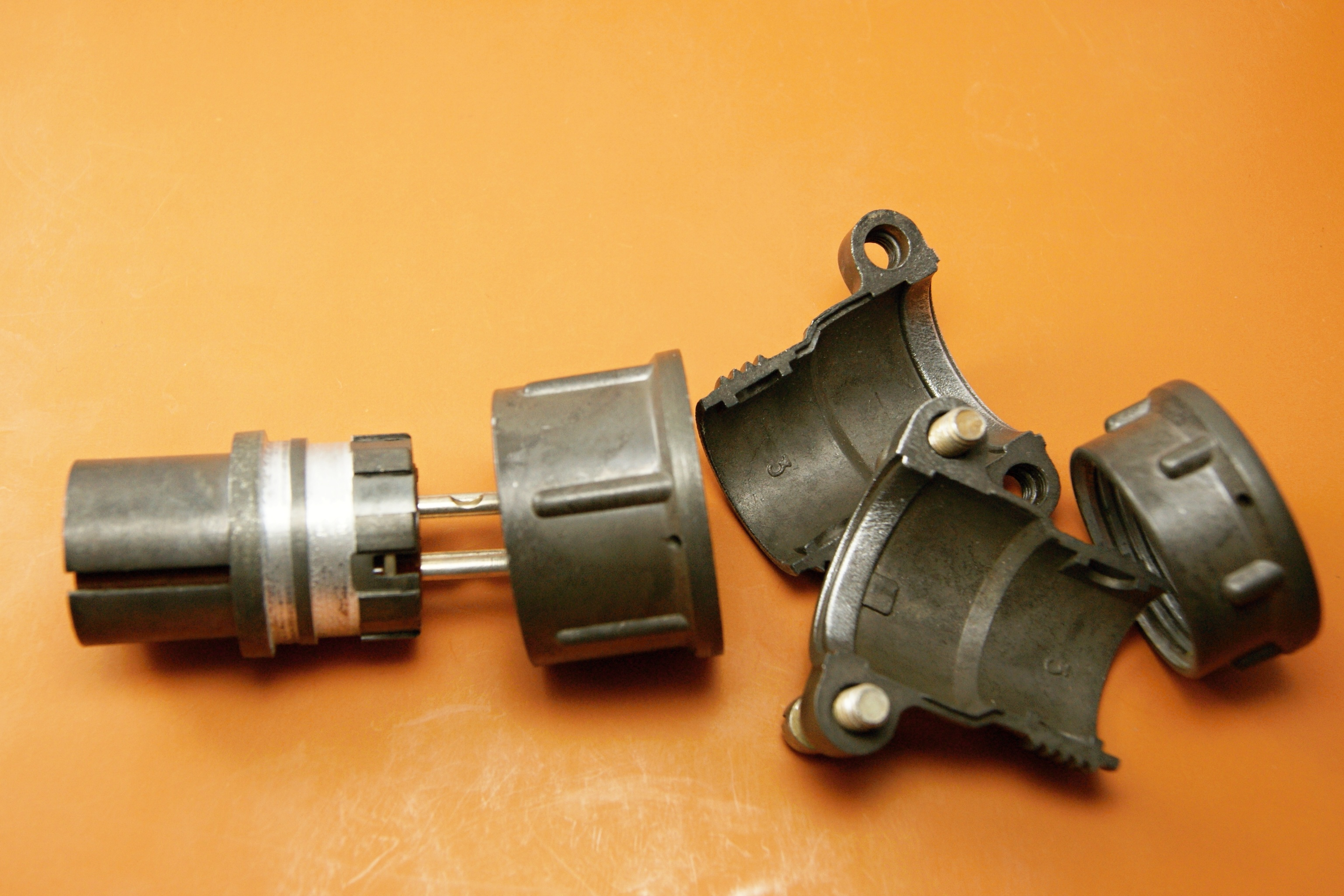

Р20П4ЭГ4

Р20П4ЭГ4

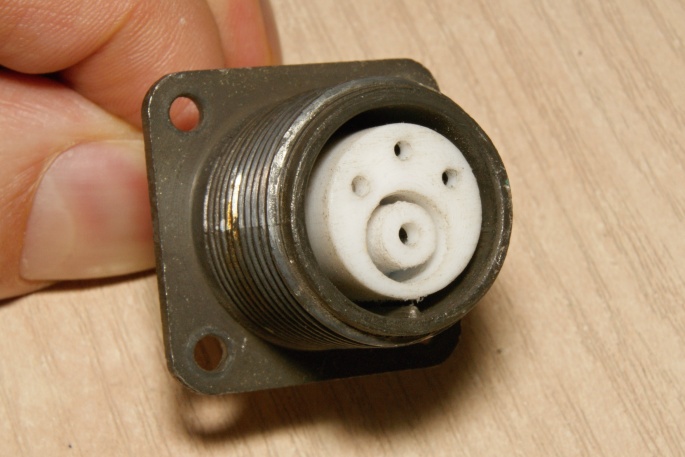

Сам по себе тип Р20П4ЭГ4 ничем особым не отличается, но вот этот экземпляр весьма примечателен. Его изолятор выполнен не из привычных прессматериалов АГ-4 или К-211-3, а из некоей белой пластмассы. По механическим характеристикам она явно хуже, твердость меньше; что по климатическим - не знаю, но предчувствия тоже не радостные.

Обычно подобные замены - примета перестроечного времени, ибо эффективные менеджерытм тогда ещё появились, "экономика должна быть экономной" (с). Но здесь аж 1980 год...

У изолятора ещё и сама прессформа необычная, совсем иная чем у стандартного Р20П4ЭГ4. В общем, какой-то самостийный креатив Черкесского завода "Каскад".

Р20П4ЭГ4

РГ...ПКП...

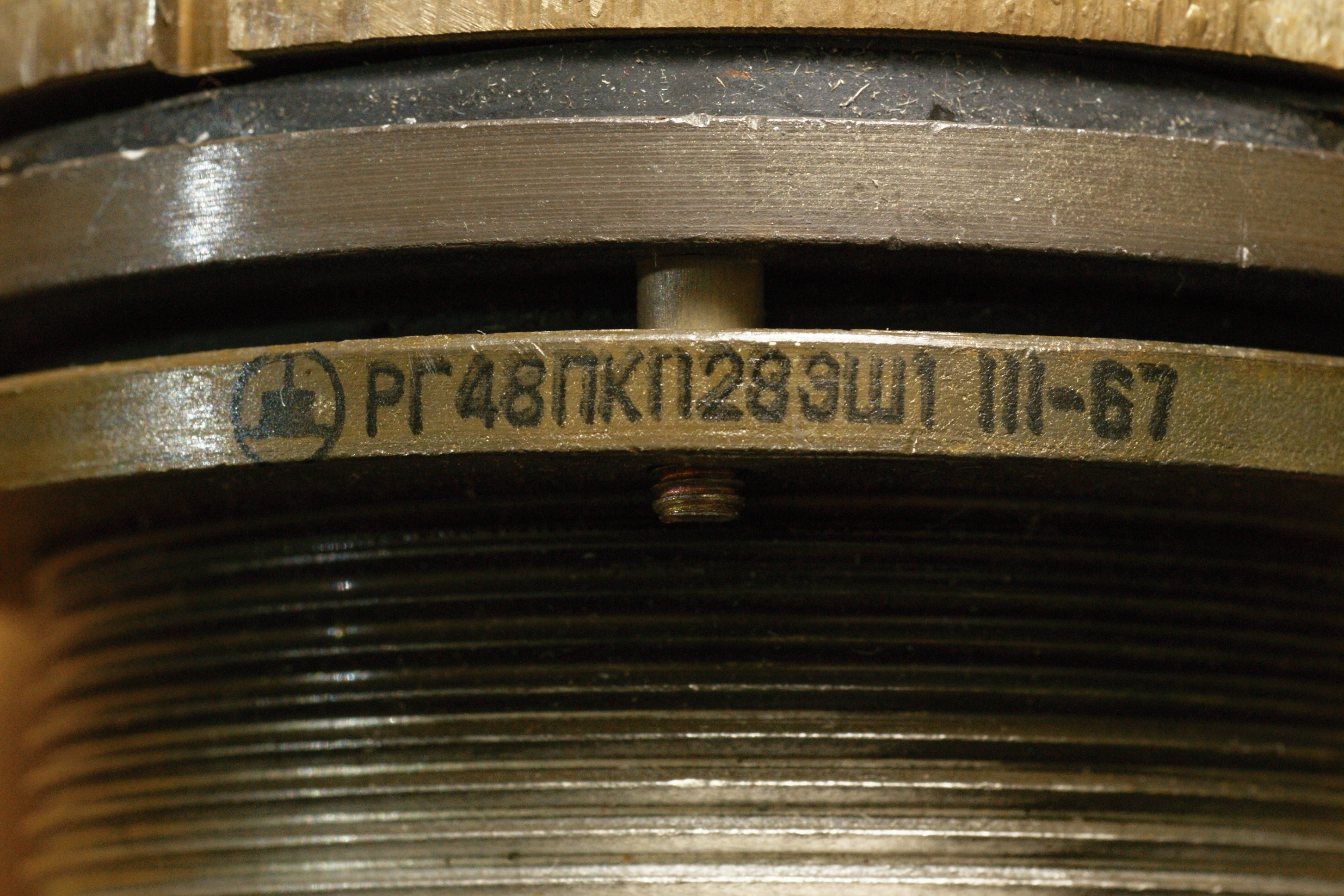

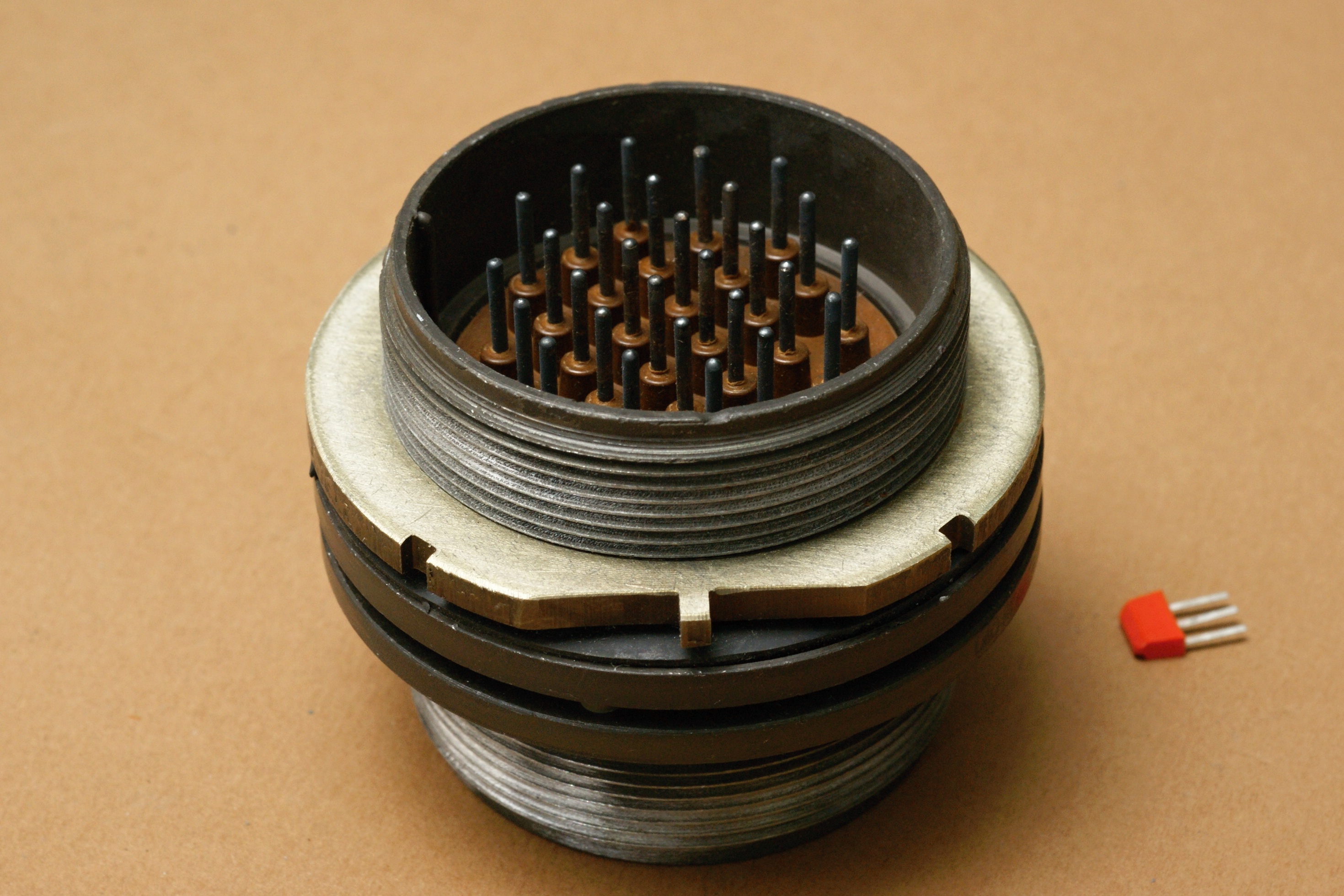

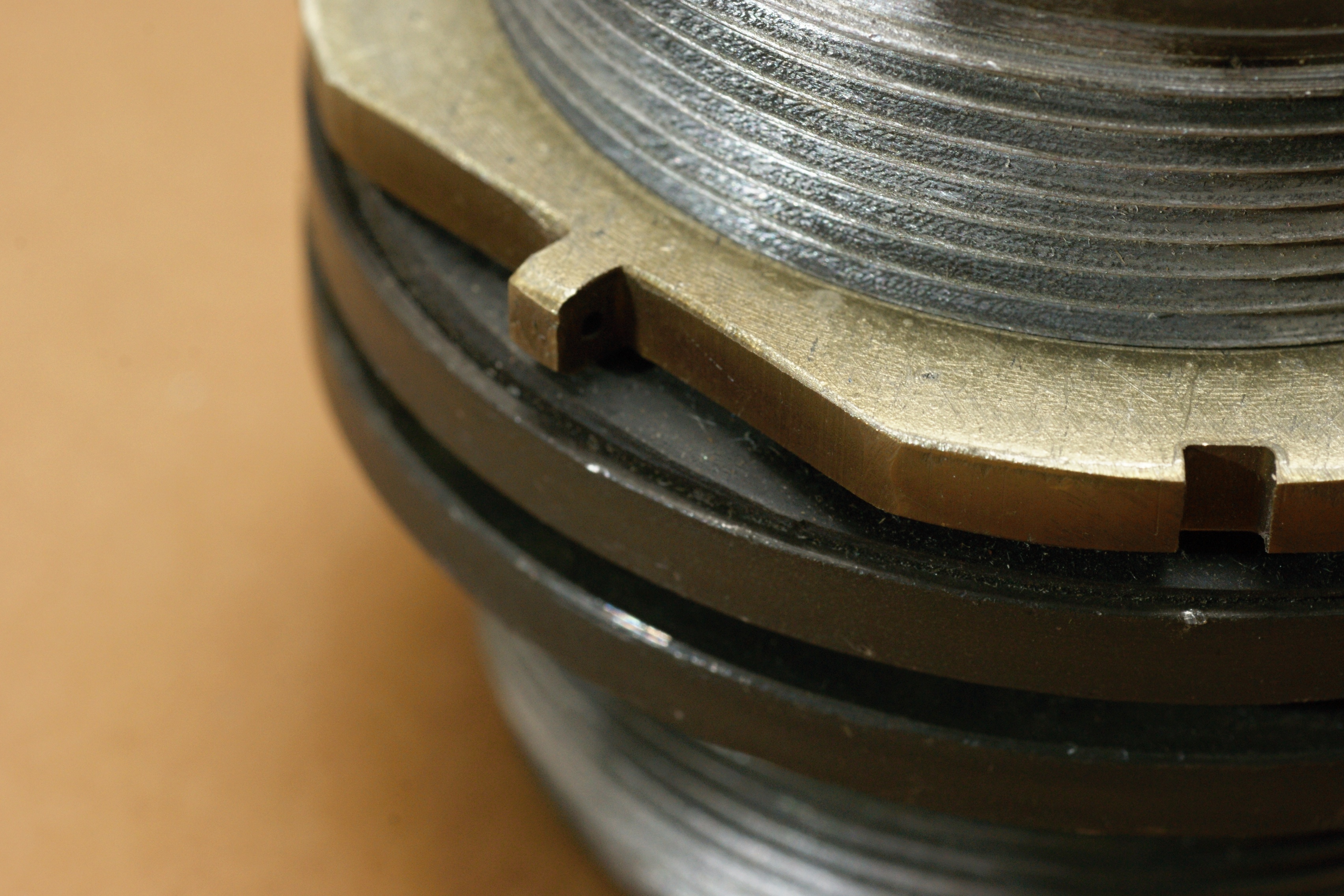

РГ48ПКП28ЭШ1

Редкий и необычный вариант таких разъемов - герметичные проходные вилки.

Производитель (предположительно) - Харьковский завод радиоэлементов, с 1969 года ставший основой известного ПО "Коннектор".

РГ48ПКП28ЭШ1

РГ48ПКП28ЭШ1

Источники:

1.  Белоусов А.С., Савченко В.С. Электрические разъёмные контакты в радиоэлектронной аппаратуре. М., "Энергия", 1967.
2. ОСТ 1 01032-82. Соединения проводов с элементами электрорадиотехнических устройств. Технические требования.
3. Лярский В.Ф., Мурадян О.Б. Электрические соединители: Справочник. - М.: Радио и связь, 1988.
4. Изделия соединительные и установочные. Группа 6313. Сборник справочных листов. РД 11 0620.1-88. Издание официальное. - Всесоюзный научно-исследовательский институт "Электронстандарт", 1990.
