РРН25

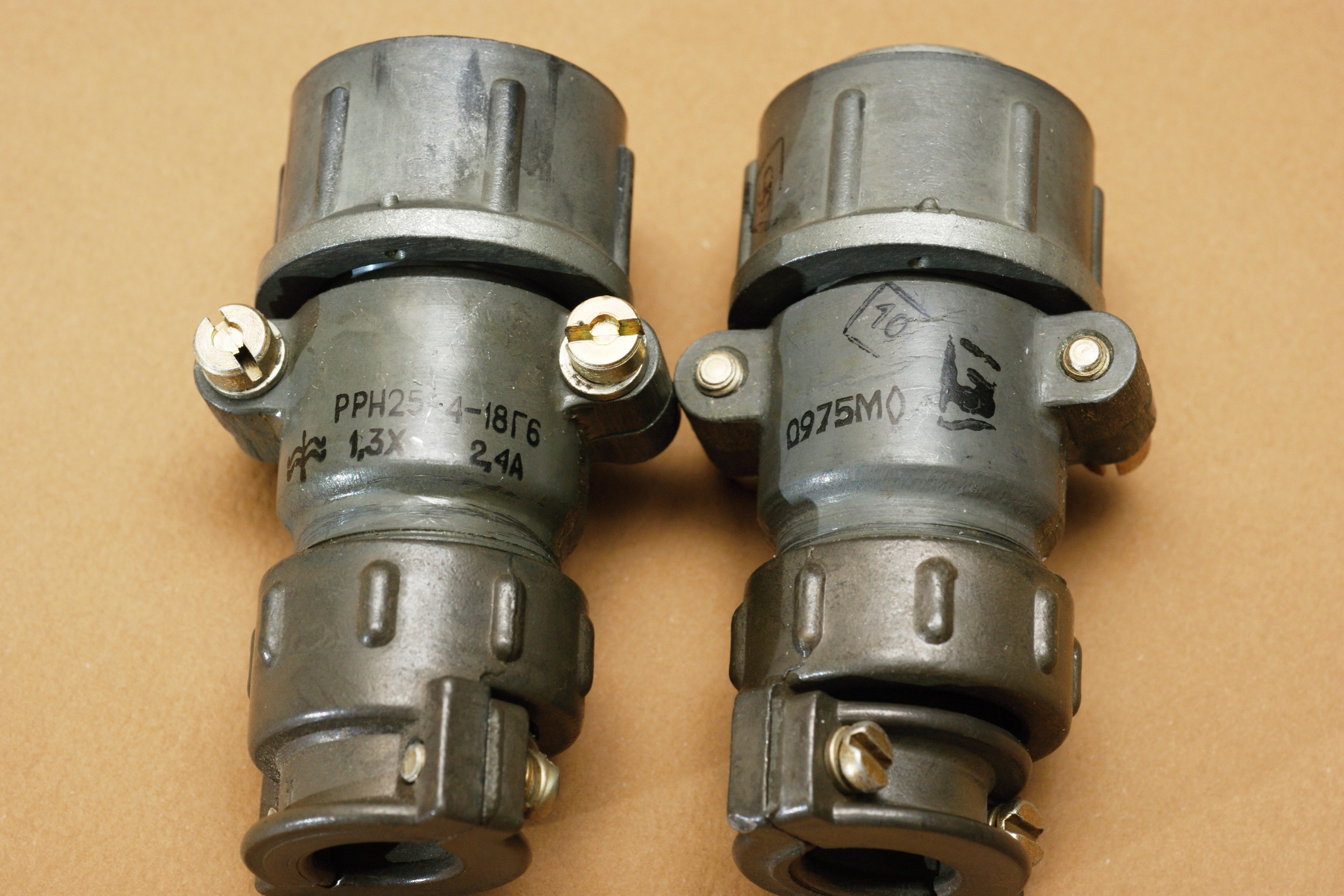

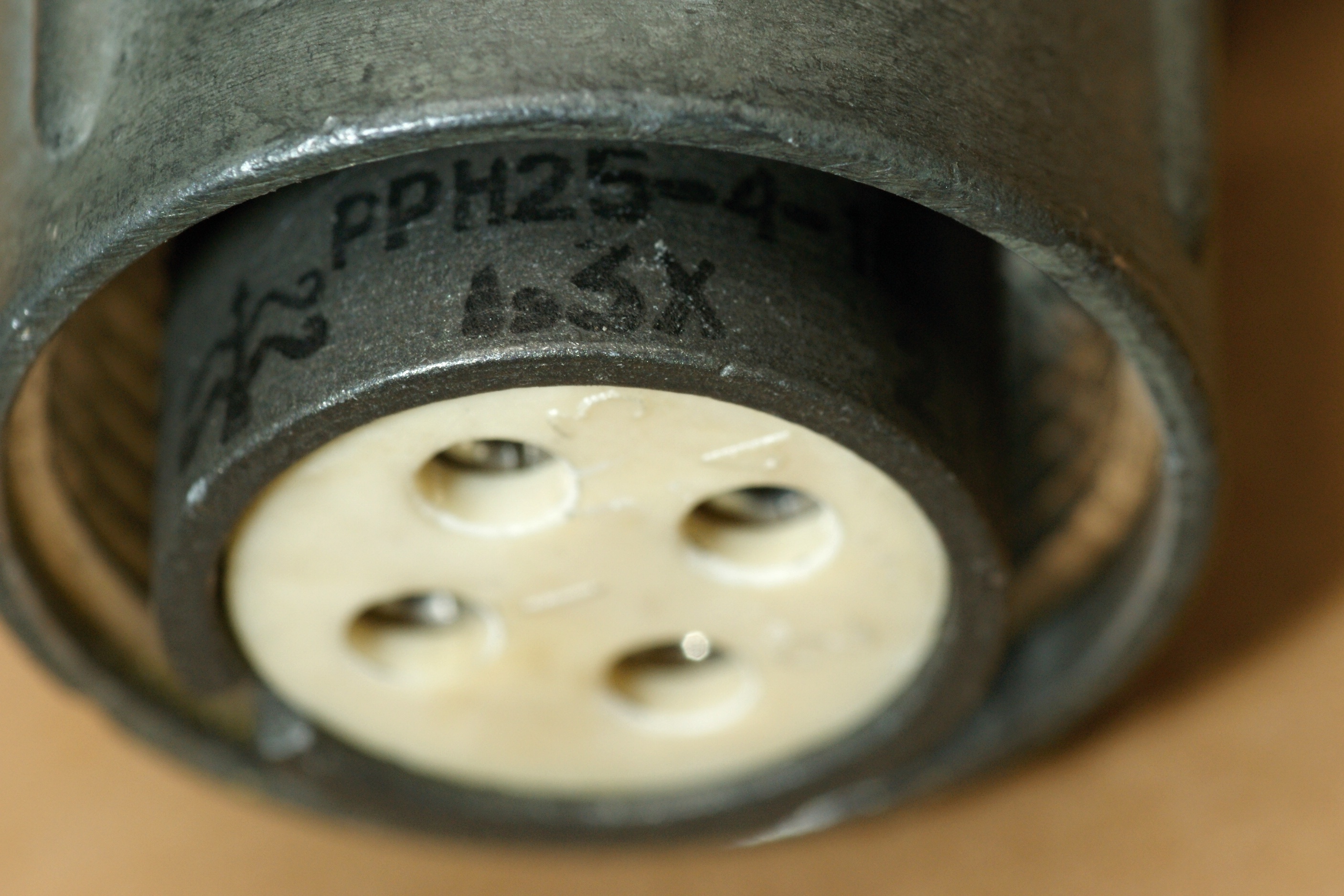

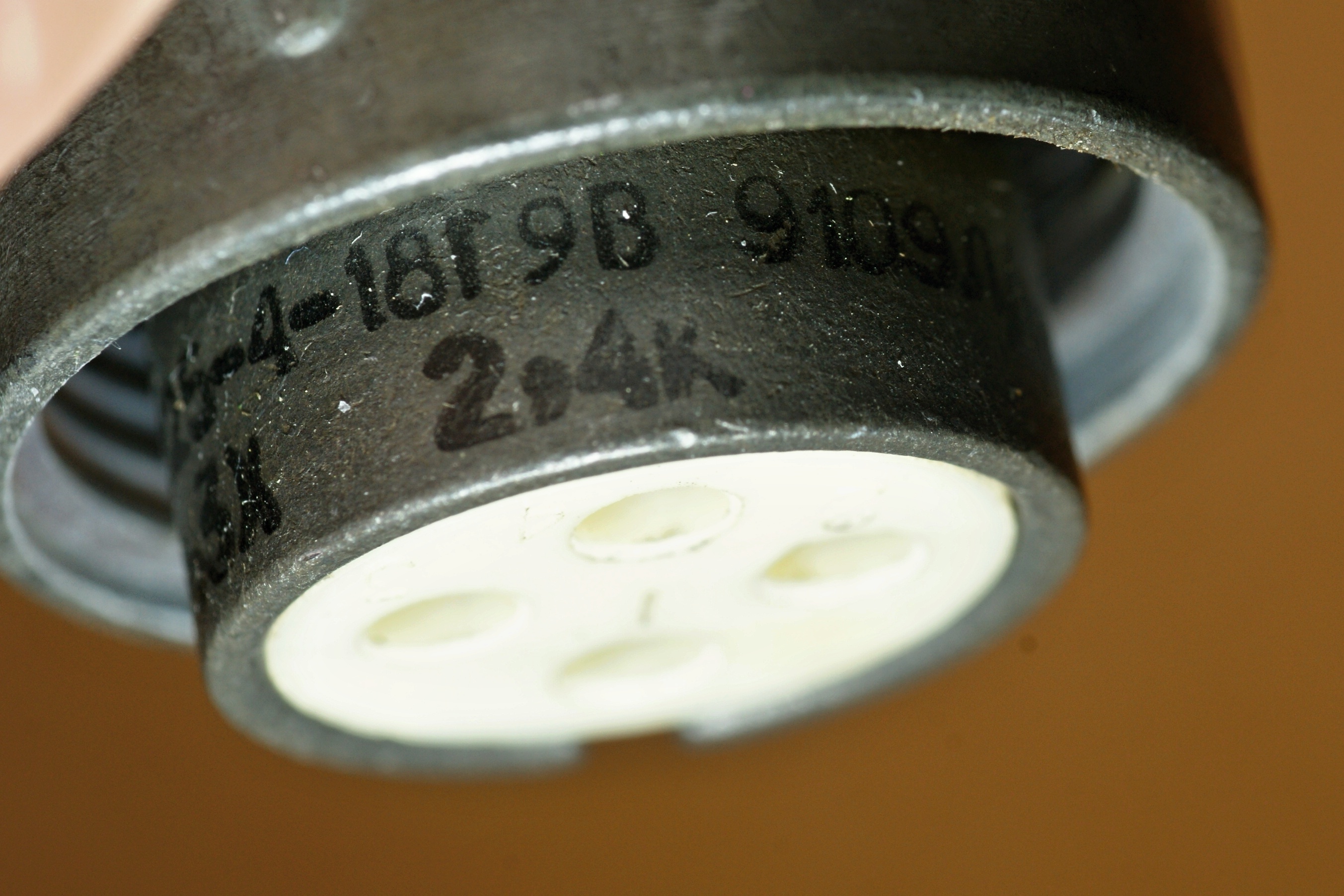

Тоже необычная вещь. (Р)азъемы (Р)езьбового соединения (Н)ормального габарита, (25)го типа. А вот далее в обозначении всё сложно. Количество контактов (от 4 до 47), через дробь - сочетания номеров контактов и их материала (Хромель, Копель или Алюмель), потом условный номер сочетания контактов, (Ш)текер или (Г)нездо, типоконструкция соединителя согласно ГОСТ 17468-76 (1 - приборная часть без кожуха, и т.д.), ну и в конце (В)секлиматическое исполнение.

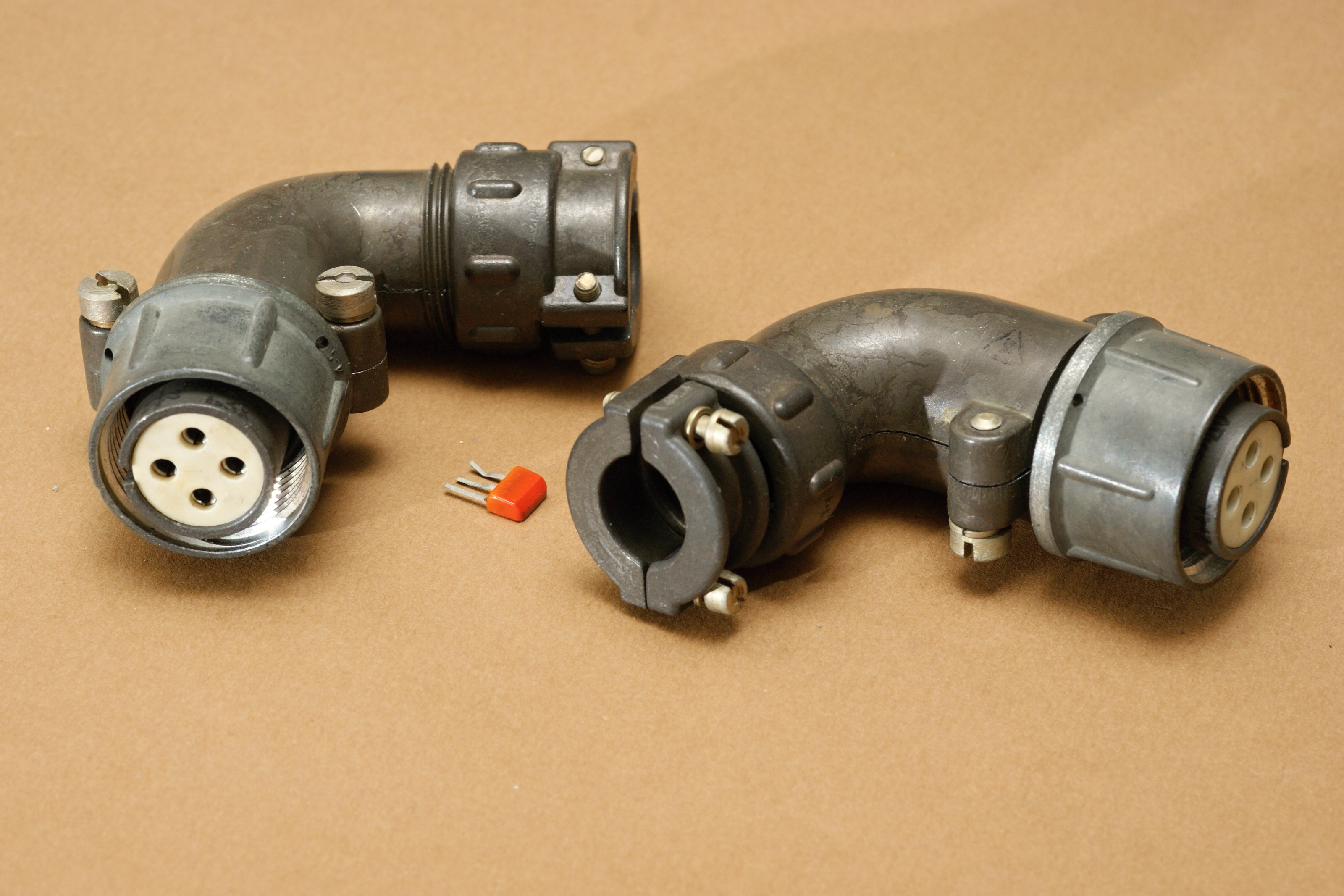

Как уже понятно из этого, термокомпенсационные соединители РРН25 предназначены для работы в цепях термопар и электрических цепях постоянного тока. Они имеют пять типоразмеров, соответствующих (и стыкуемых с) аналогичным разъёмам ШР, а именно с размером корпуса-количеством контактов 20-4, 28-7, 48-20, 48-26 и 60-47.

Разъемы эти, несмотря на свой размер, низковольтные и слаботочные - максимально допустимое напряжение ограничено 50 милливольтами, а ток - 1 миллиампером. Разумеется, проблема здесь не в слабых контактах, а в том, что переходное падение напряжения должно быть невелико.

У меня есть данные из отраслевого каталога на модернизированную версию, РРН25М, в версиях 1988 и 2005 годов. Отличаются они, как минимум, наличием резиновой прокладки на вилке, а возможно и ещё чем-нибудь.

Разработчиком было ОКБ Казанского завода радиокомпонентов (ныне Элекон), серийным производством занимался тот же завод. Выпуск этих разъемов продолжается и по сей день, по вполне современным ценам...

Источники:

1. ОСТ 1 04013-83. Заделки жгутов (кабелей) бортовой электрической сети летательных аппаратов, приборов и агрегатов в низковольтные низкочастотные цилиндрические соединители. Типы, основные размеры и технические требования.
2. Изделия соединительные и установочные. Группа 6313. Сборник справочных листов. РД 11 0620.1-88. Издание официальное. - Всесоюзный научно-исследовательский институт "Электронстандарт", 1990.
3. Отраслевой руководящий документ. Изделия соединительные и установочные. Сборник справочных листов. РД 11 0620.1-2005. Книга 1. ОАО "Российский научно-исследовательский институт "Электронстадарт". 2005.
