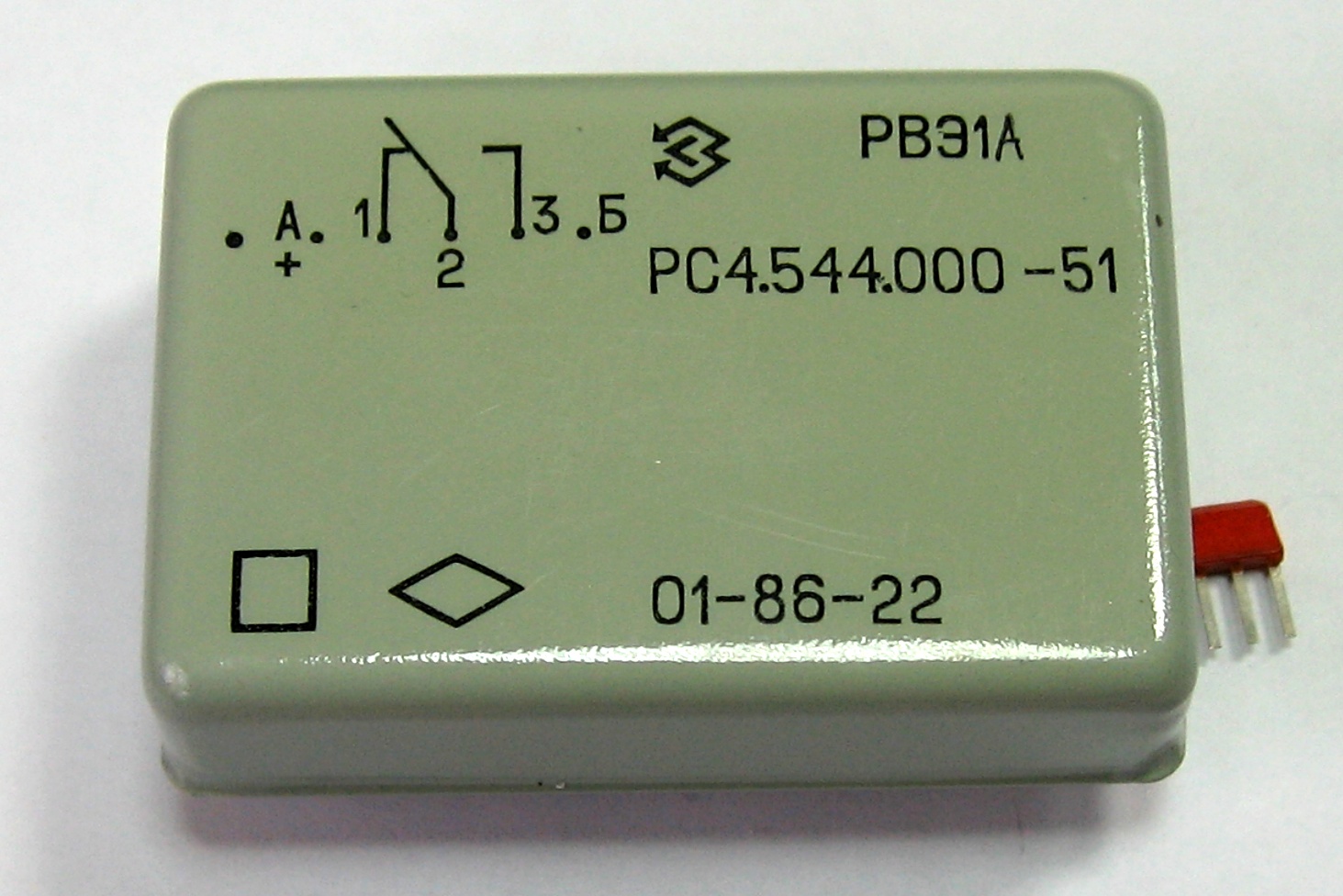

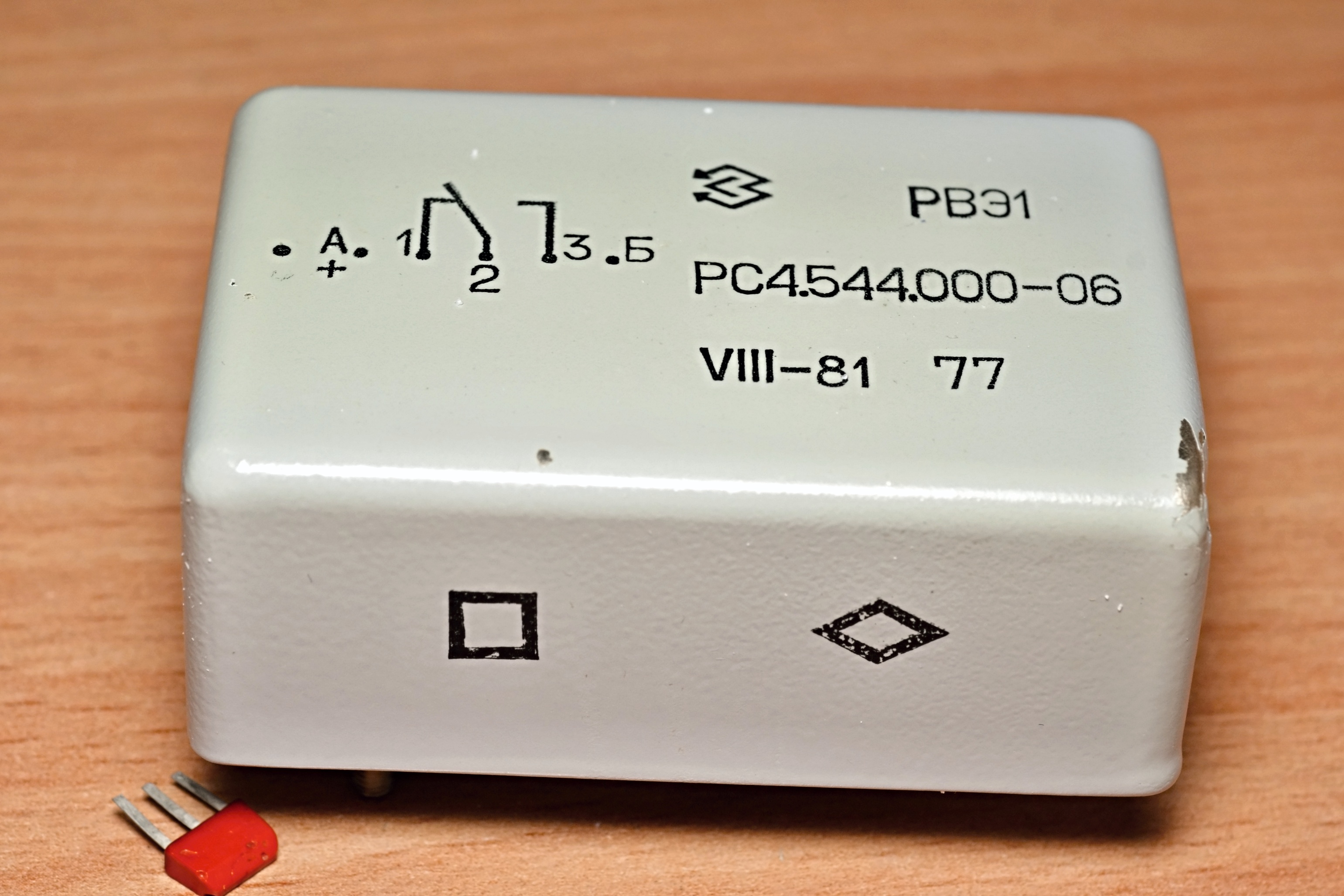

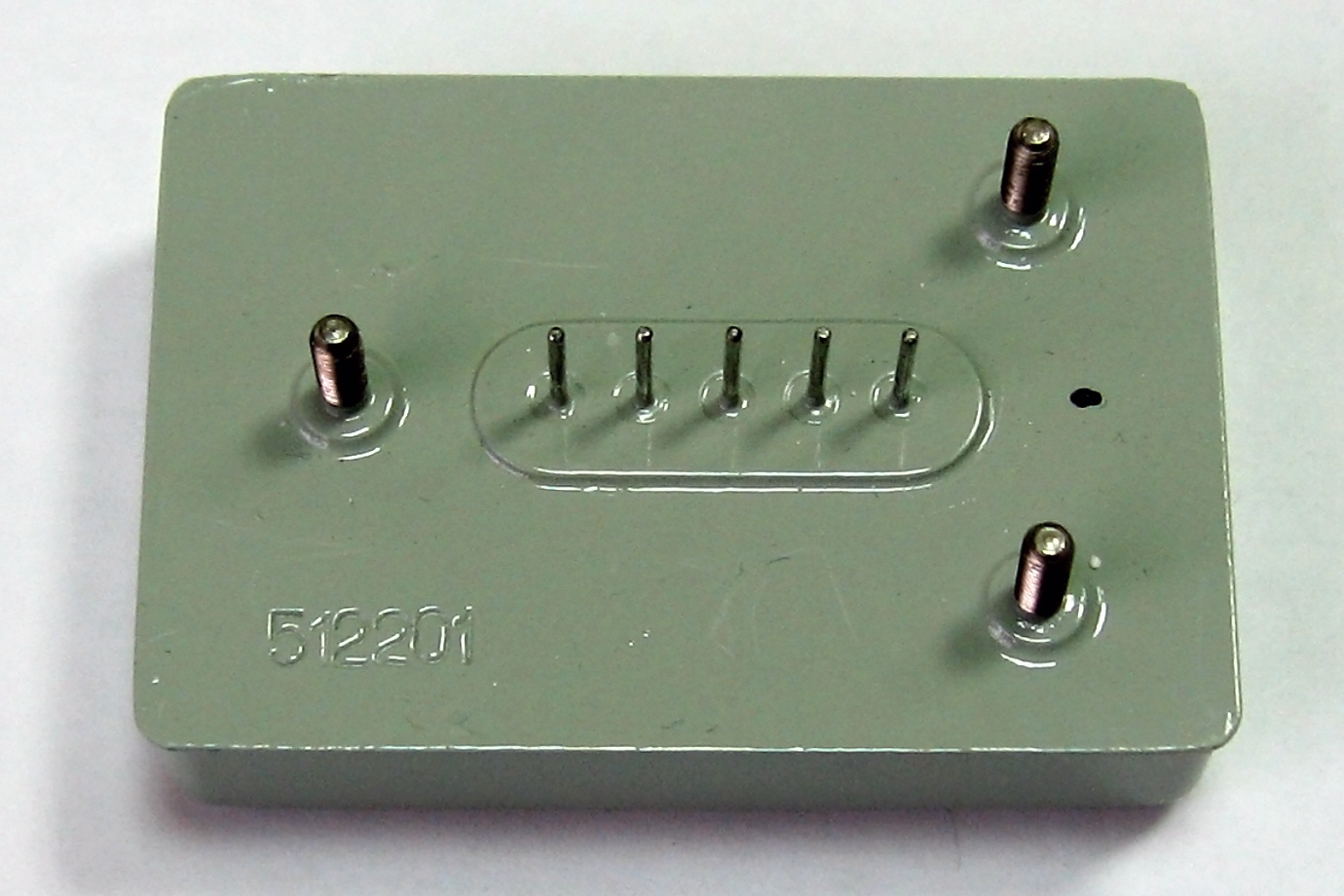

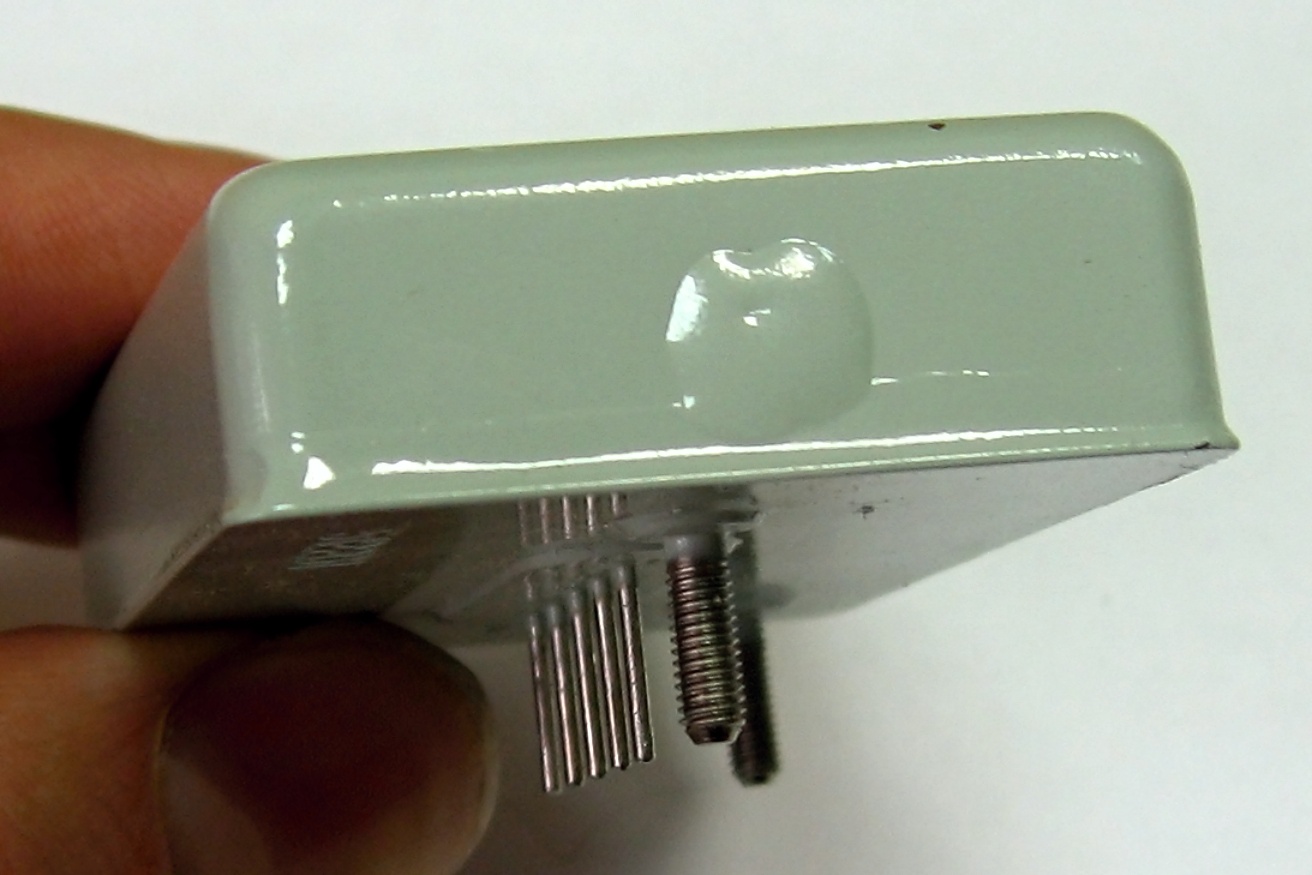

РВЭ1

(Р)еле (В)ремени (Э)лектронное, (1)-й тип, конструктивное исполнение (А), т.е. герметичное. Это реле с одним переключающим контактом обеспечивает коммутацию подключенной электрической цепи с фиксированной временной задержкой (от 0,05 до 180 секунд) момента коммутации относительно момента подачи входного сигнала (т.е. напряжения питания 27 В). Справочная информация на них.

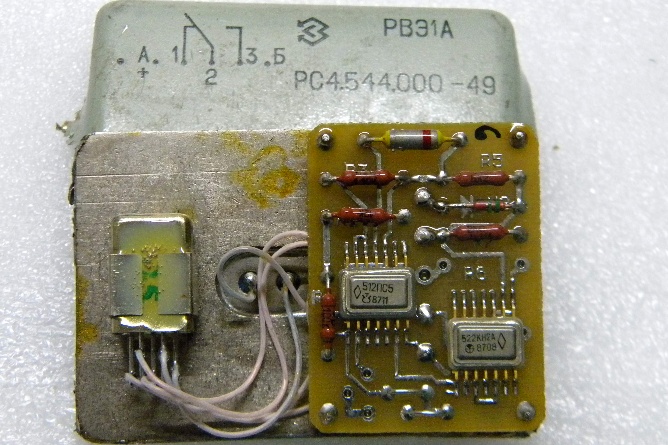

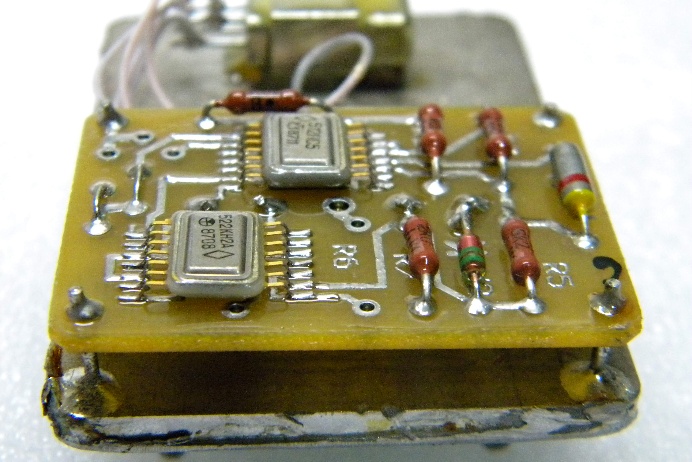

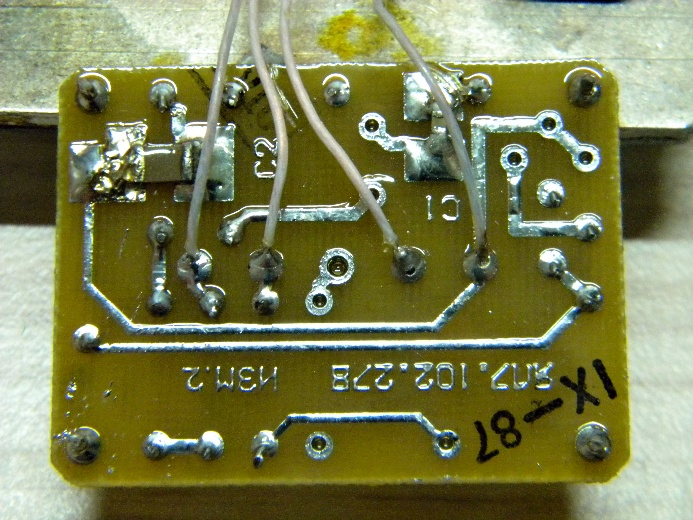

Реле содержит задающий генератор, вырабатывающий последовательность прямоугольных импульсов; пересчетную схему, которая выполняет счет импульсов, поступающих с задающего генератора, и выдает выходной сигнал, когда число импульсов составляет заданную величину; а также выходной релейный элемент для коммутации внешних нагрузок.

Выпускались питерским заводом "Северная Заря".

Электрические параметры

Время восстановления - не более 0,5 с
Ток потребления
до срабатывания - не более 10 мА;
после срабатывания - 15...40 мА
Сопротивление электрического контакта - не более 1,6 Ом
Время нахождения реле во включенном состоянии (при максимальной температуре)
непрерывное - 100 ч;
суммарное - 500 ч
Диапазон рабочих температур -60...+85°С


(фото с форума "Портативного ретрорадио")

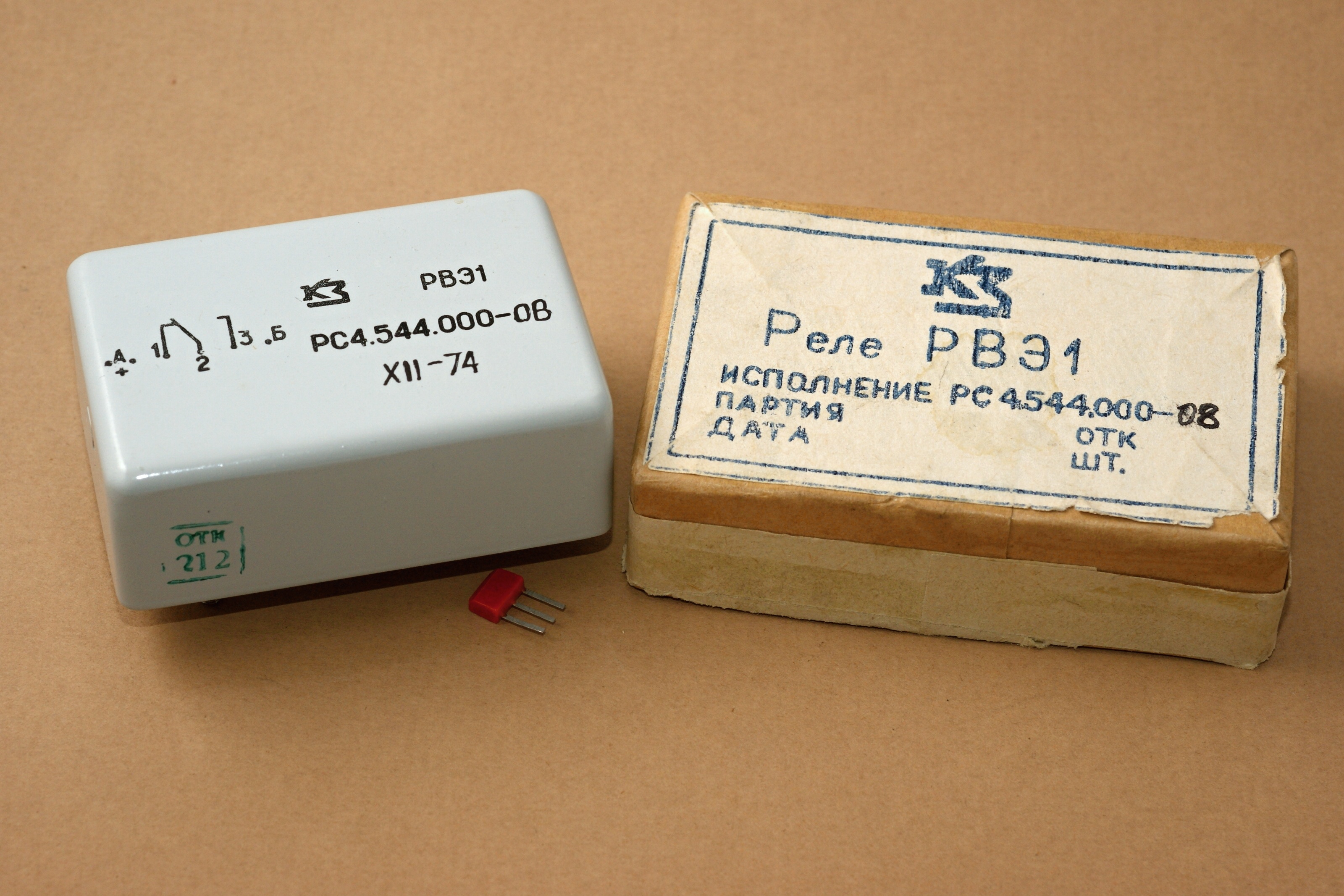

В названии старых вариантов доп. букв не было. Выпуск этих реле был начат в 1974 году, так что верхний образец - из весьма ранних.

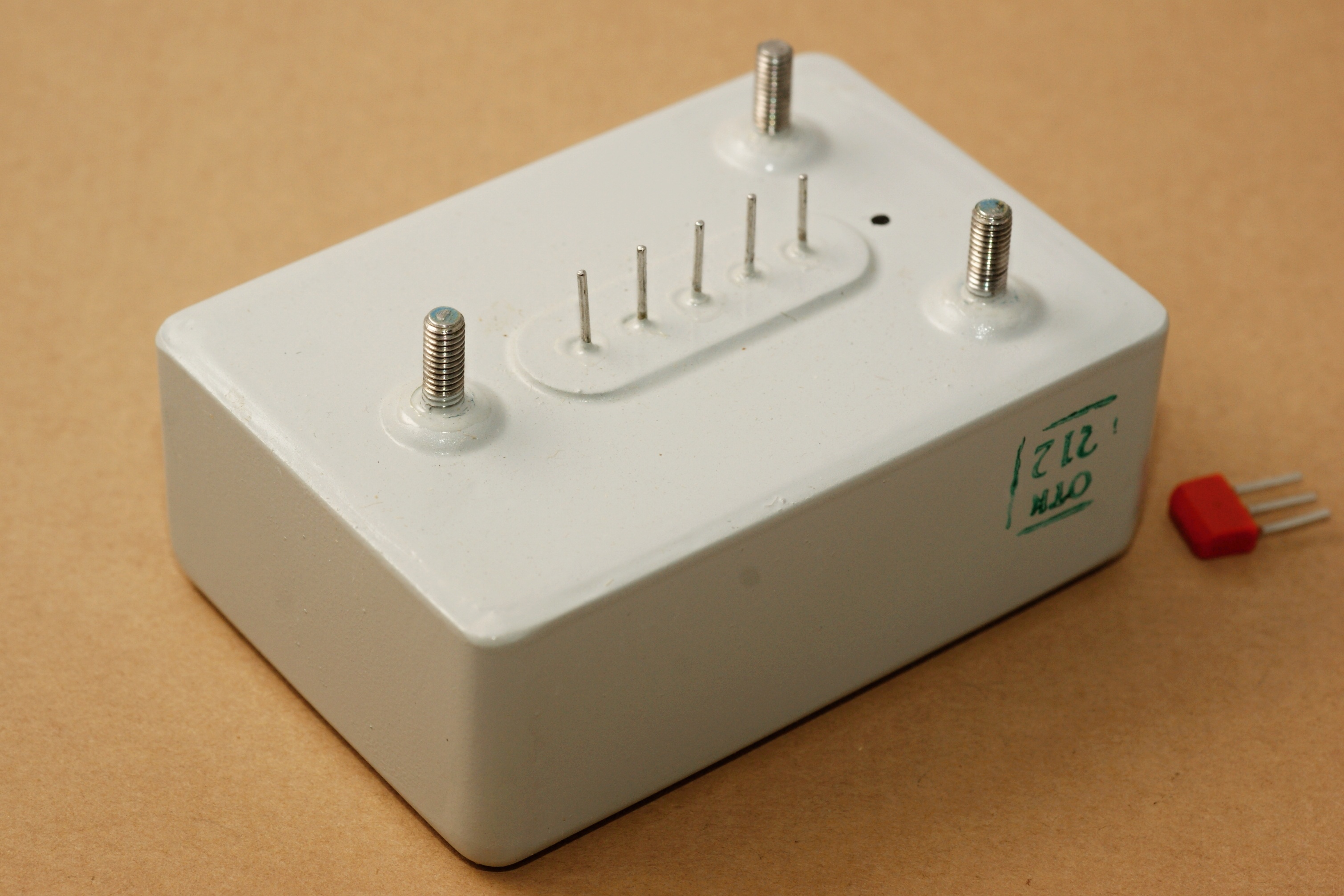

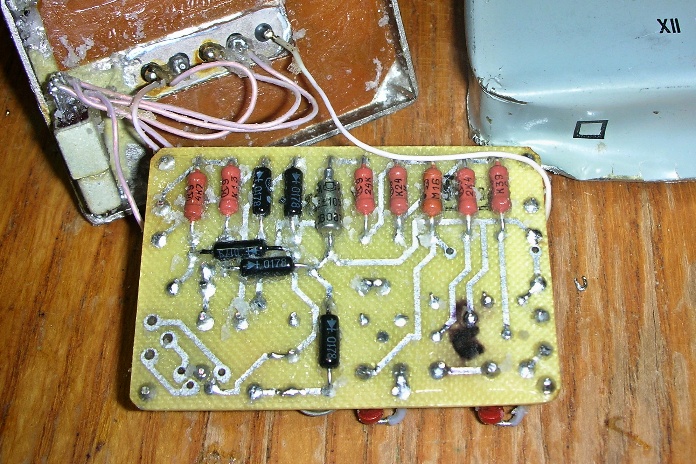

По фото можно видеть, насколько толще был корпус. Внутренняя схема значительно отличалась от позднего варианта, РВЭ-1 собрано на трех транзисторах (два КТ117 и один КТ312) и одном тиристоре КУ101:


(фото с форума "Портативного ретрорадио")


(фото с форума "Портативного ретрорадио")


(фото с форума "Портативного ретрорадио")


(фото с форума "Портативного ретрорадио")

Источники:

1. Слаботочные реле/Г.Я. Рыбин, Б.Ф. Ивакин, А.Д. Животченко, В.В. Соболев. - М.: Радио и связь, 1982. (Элементы радиоэлектронной аппаратуры).
2. Каталог "Изделия промышленности средств связи". Номенклатурный справочник на 1982 год. Электромагнитные механизмы (реле). - Центральный отраслевой орган научно-технической информации «ЭКОС», Москва, 1982.
3. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным электрическим реле.- 2-е изд., перераб. и доп.- Л.: Энергоатомиздат. Ленингр. отд-ние, 1984.
4. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным электрическим реле.- 3-е изд., перераб. и доп.- Л.: Энергоатомиздат. Ленингр. отд-ние, 1990.
