БИС-11...БИС-15


(фото Сергея aka Camuflage-Spb)

Более свежий вариант микросхем СБИС-11...СБИС-14.

В них исправили некоторые ошибки и чуть поменяли название. Видимо, к этому времени называть эти микросхемы СВЕРХбольшими интегральными схемами было уже несподручно...

Цоколевка этих микросхем (из схемы калькулятора 24-71).

Производитель - "Светлана", Санкт-Петербург.

Дальнейшая доработка этих схем привела к появлению комплекта К145ИП3...К145ИП6; при этом цоколёвка комплектов полностью изменена. БИС-15 превратилась в К145ГГ1, опять-таки с изменениями в схеме включения.

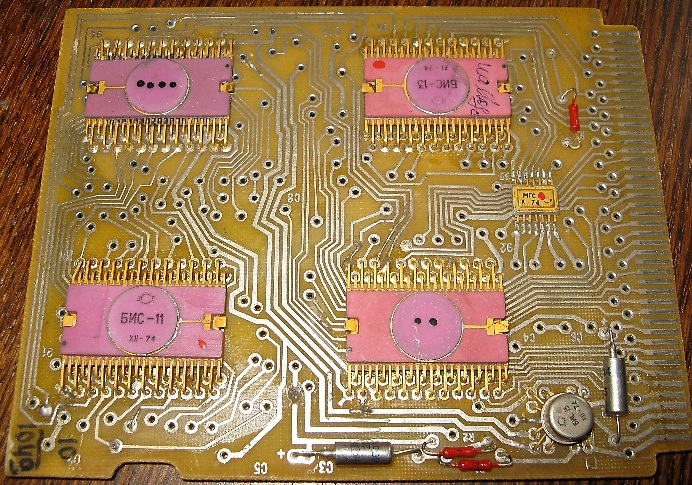

Иногда микросхемы маркировались лишь точками (БИС-11 - одна точка, БИС-12 - две и т.д.).

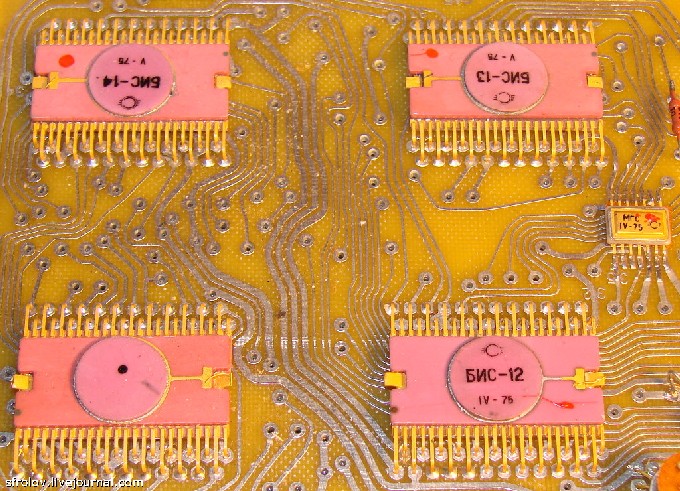

(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)

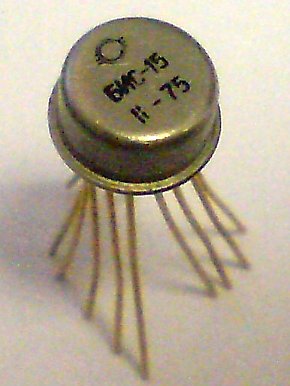

(фото Сергея Фролова)

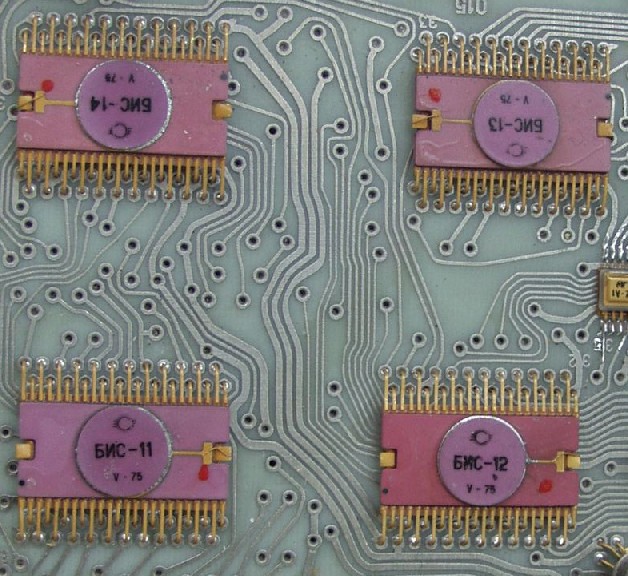

(фото с форума Портативное ретрорадио)
