Последние представители целого семейства послевоенных переменных резисторов (в которое также входят ВК и ТК с вариациями) - (С)опротивления (Н)епроволочные с (К)онцентрическими осями, с (В)ыключателем ((Д)вухполюсным). Версии "а" и "б" - варианты крепления, с помощью гайки или с помощью лепестков. Данные из отраслевого каталога на них. Аналогичны вышеупомянутым резисторам, но отличаются сдвоенной экранированной конструкцией, при этом регулировка каждого переменника может производиться независимо. Резистивные элементы при этом могли отличаться друг от друга по номиналу. Предназначены для работы в радиовещательной аппаратуре, установках записи и воспроизведения звука, телевизорах. Производители - завод "Потенциал", г.Козьмодемьянск (Марий-Эл) и Новосибирский завод радиодеталей (ныне ПО "Оксид"). |
 |
 | Диапазон номиналов: верхнее сопротивление 0,5 Вт, 100 кОм...1 МОм, кривая А (ранние выпуски были только на 100 кОм; номинал на них зачастую даже не маркировался) нижнее* сопротивление СНК - 0,25 Вт, 22 кОм...1 МОм, кривая В (ранние 0,2 Вт, только на 22 кОм) СНВК, СНВКД - 0,25 Вт, 22 кОм...1 МОм, кривая Б (ранние 0,4 Вт, только 22 кОм) * нижним сопротивлением считается ближнее к крепежной втулке |
| Допустимое отклонение от номинала +25% |
| Сопротивления имеют прямолинейную, логарифмическую и показательную зависимость. |
| Уровень собственных шумов: менее 470 кОм - 15 мкВ/В (зависимость А) и 30 мкВ/В (нелинейные) выше 470 кОм - 40 и 50 мкВ/В |
| Переходное сопротивление контактов выключателя после 1000 переключений - не более 0,4 Ом |
| Угол поворота оси, необходимый для срабатывания выключателя - не более 60° |
| Начальный скачок сопротивления 7% (группа А), 1,5% (нелинейные) |
| Полный угол вращения подвижной системы верхнего сопротивления не менее 270° для сопротивления СНК, не менее 250° для СНВК, нижнего сопротивления — не менее 270° для СНК и СНВК |
| Предельное напряжение для сопротивлений мощностью 0,2 Вт составляет 200 В, для сопротивлений с номинальной мощностью 0,5 Вт — 350 В |
| Интервал рабочих температур от +5 до +60° С (поздние выпуски -10...+70°С) |
| Относительная влажность воздуха не более 75%. |
| Сопротивление изоляции между соединенными вместе выводами и осью с крышкой не менее 200 МОм |

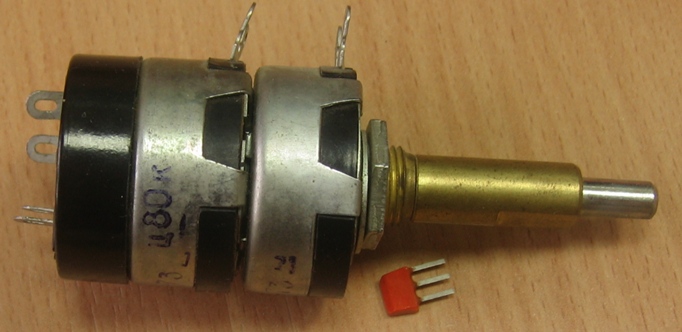

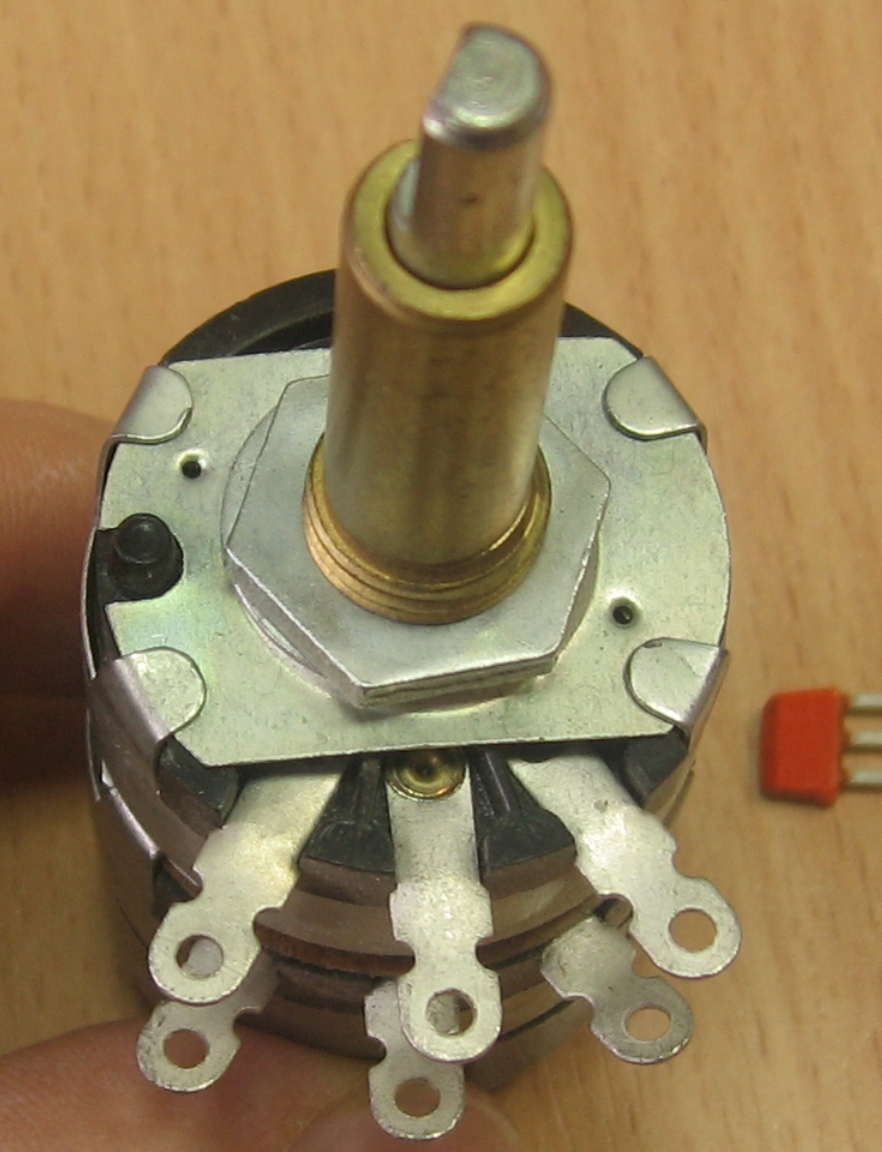

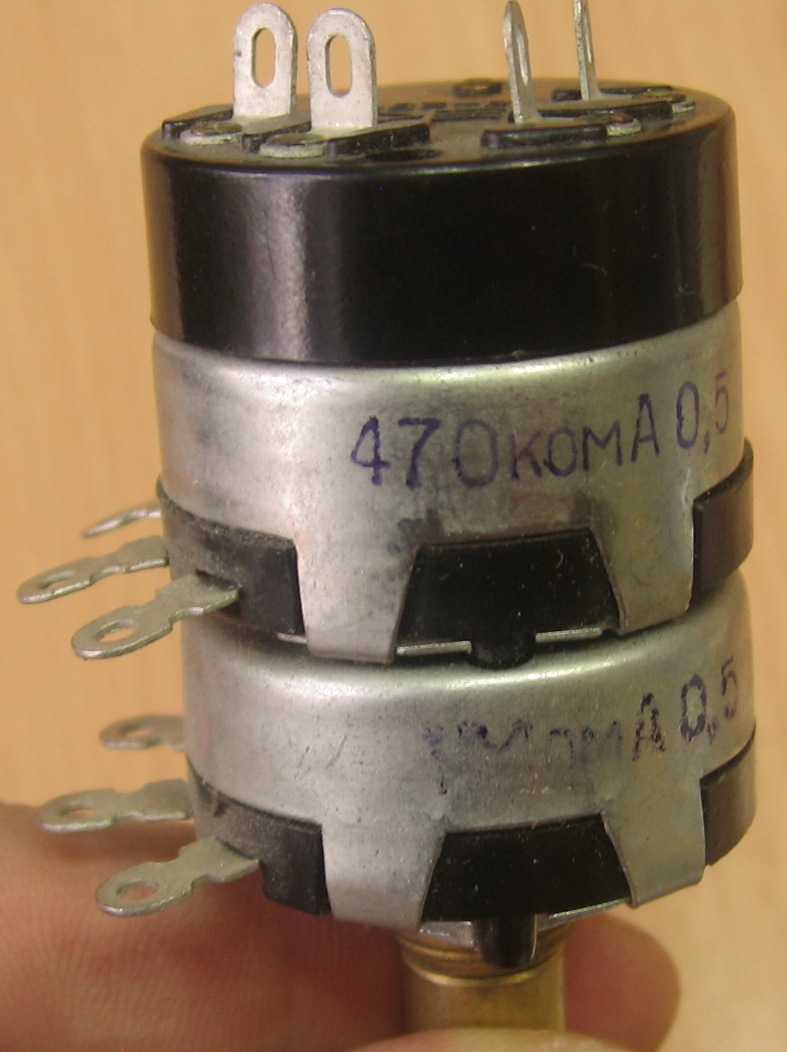

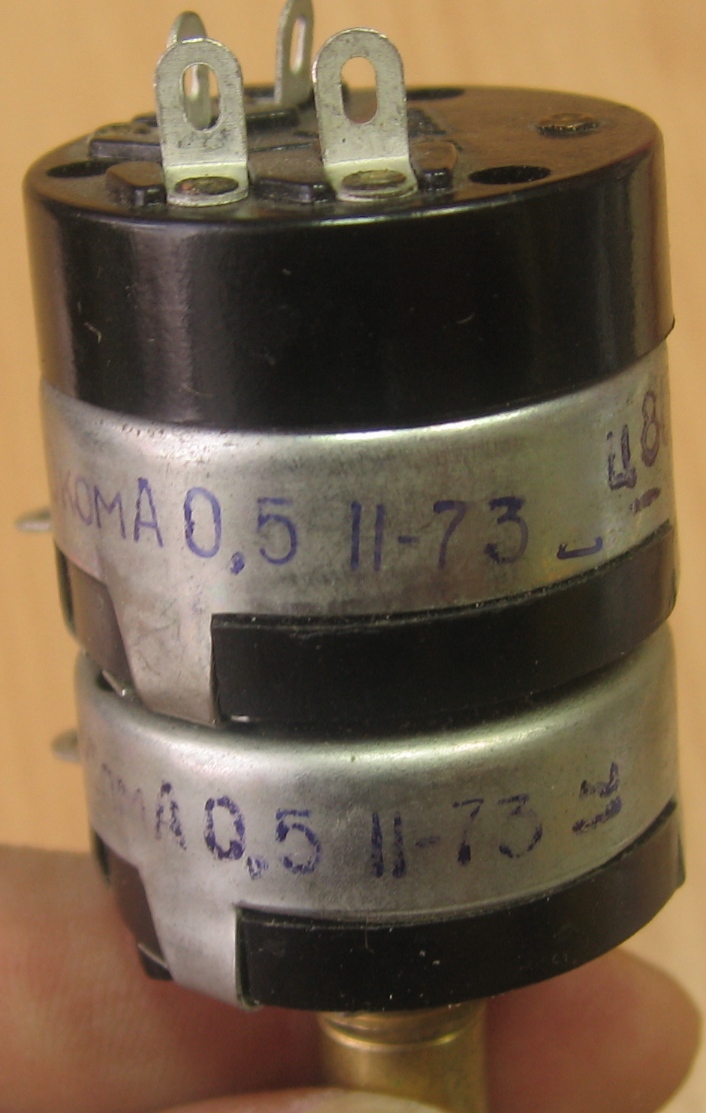

(фото Владимира, г.Пермь)

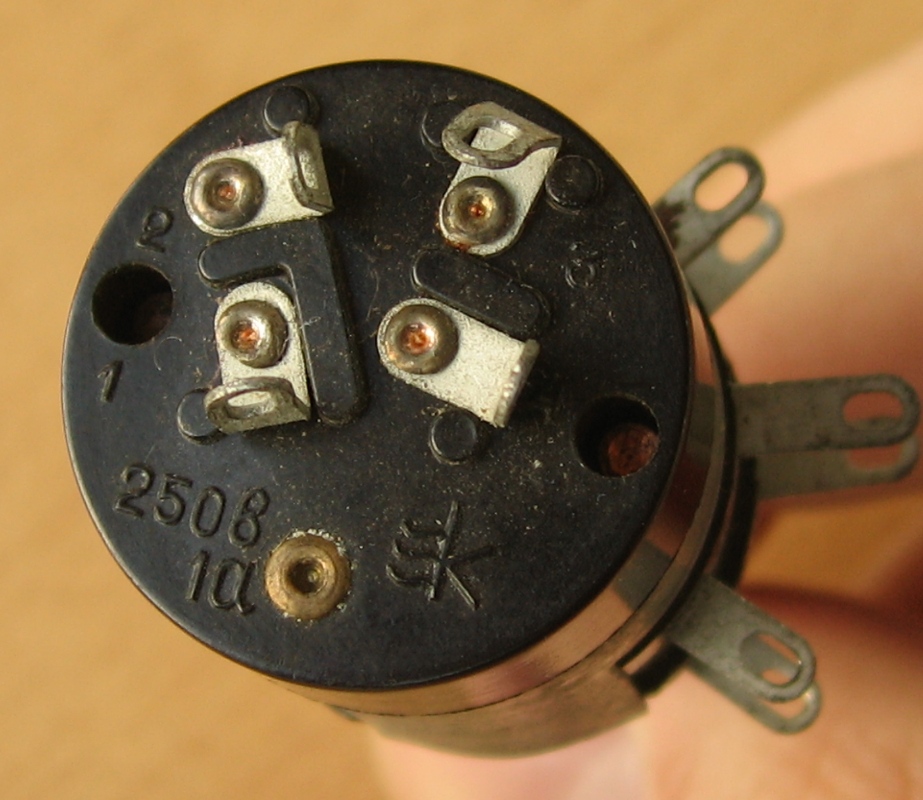

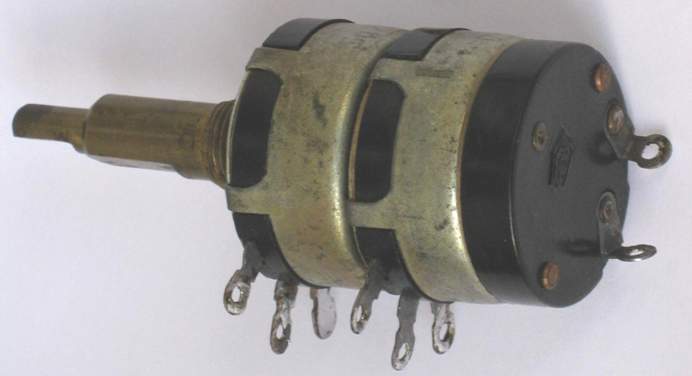

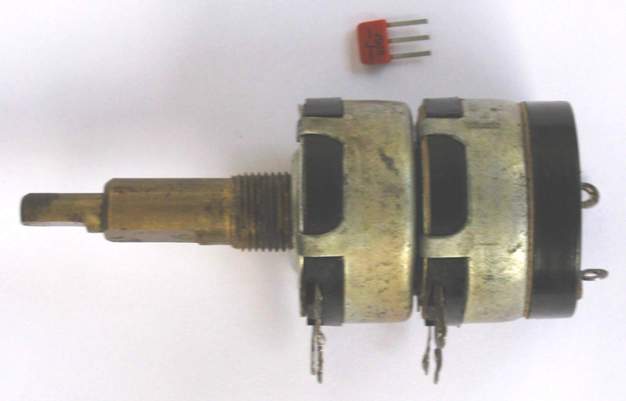

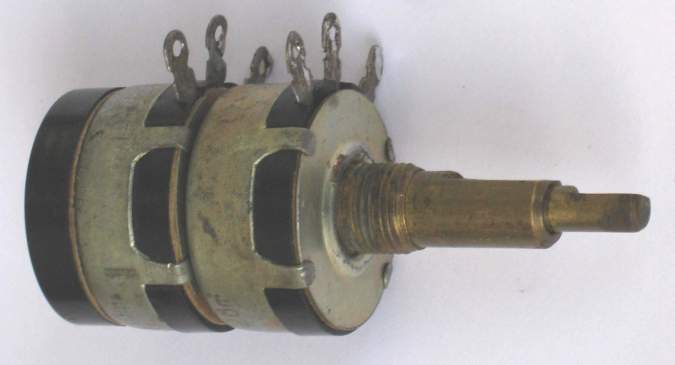

Этот вид резистора отличается тем, что выключатель у него однополюсный. Встречается он заметно реже, чем его двухполюсный собрат.

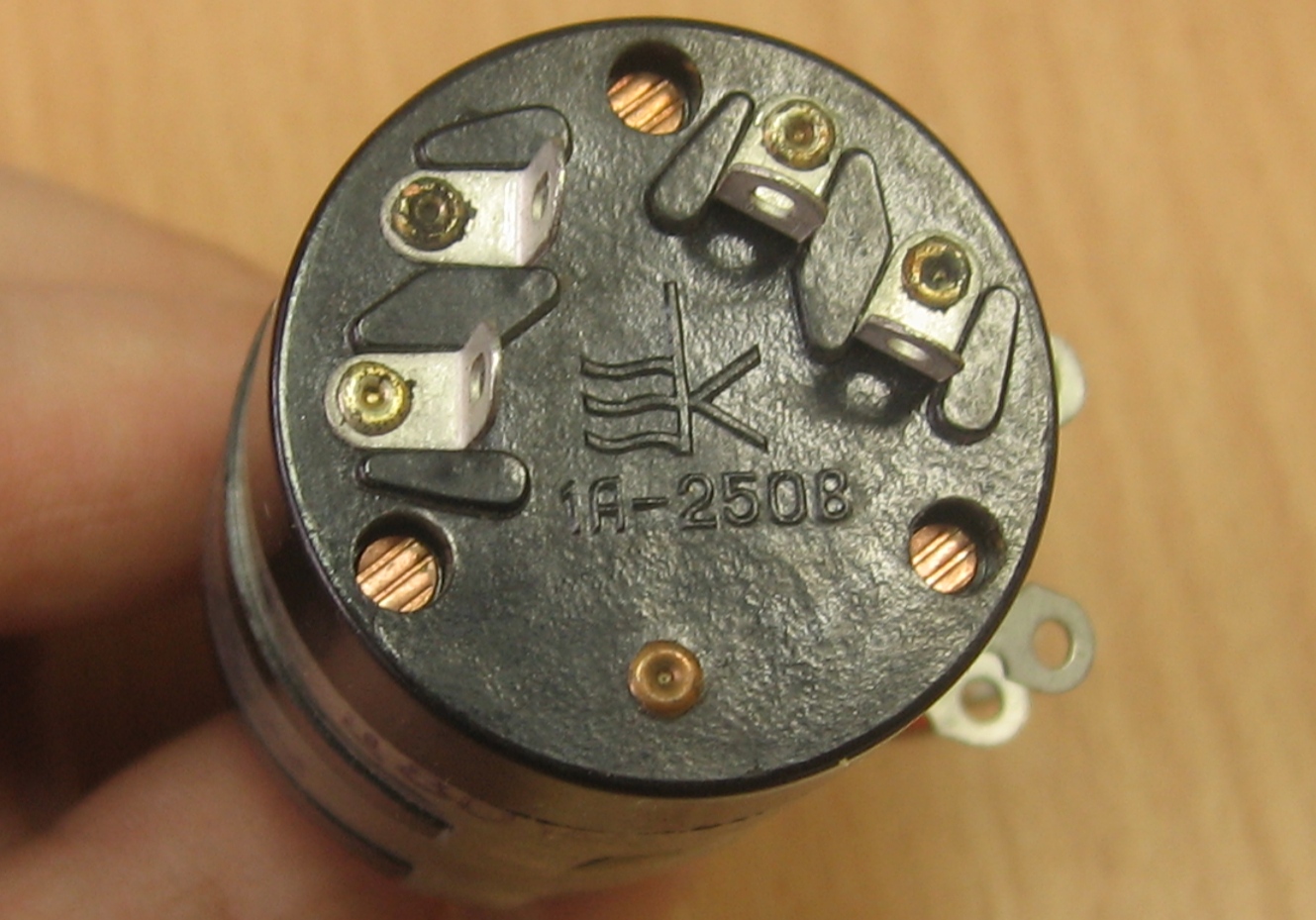

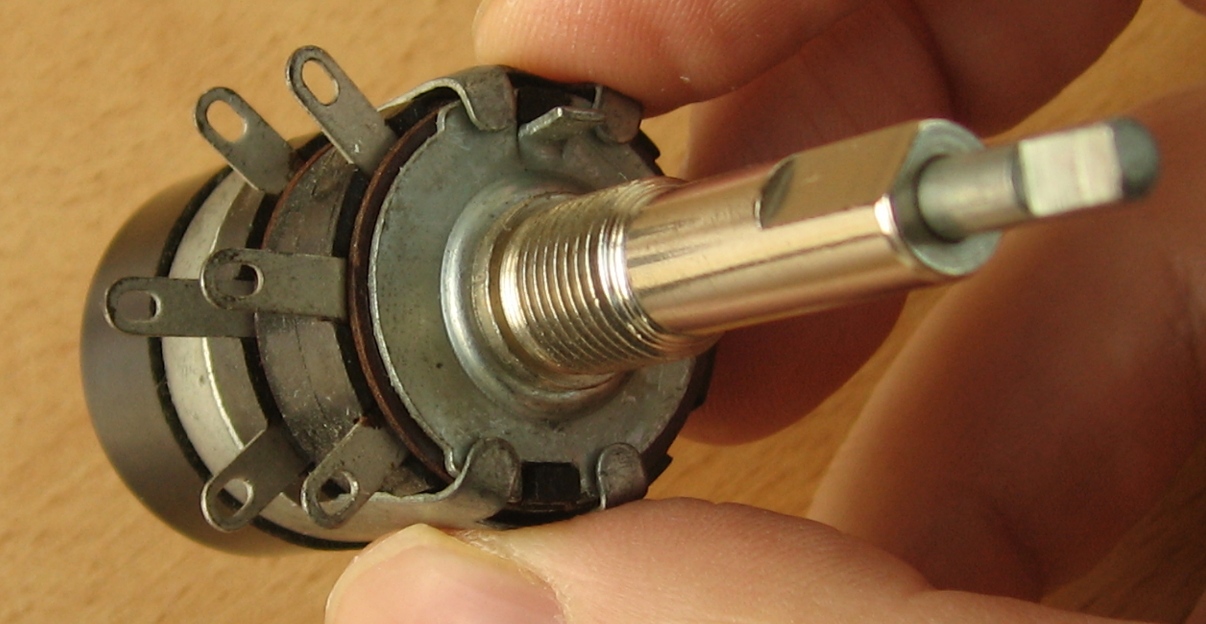

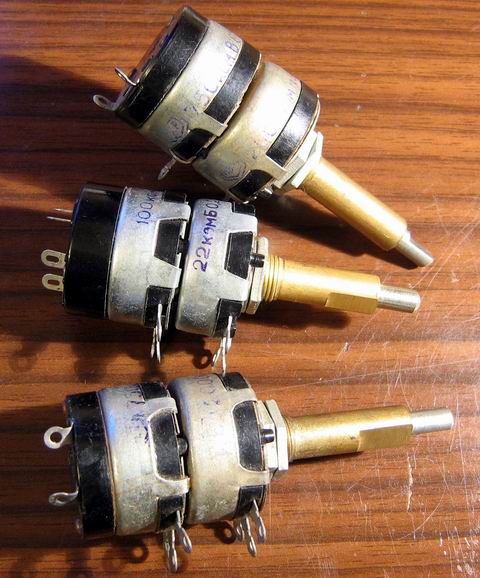

(фото Владимира, г.Пермь)

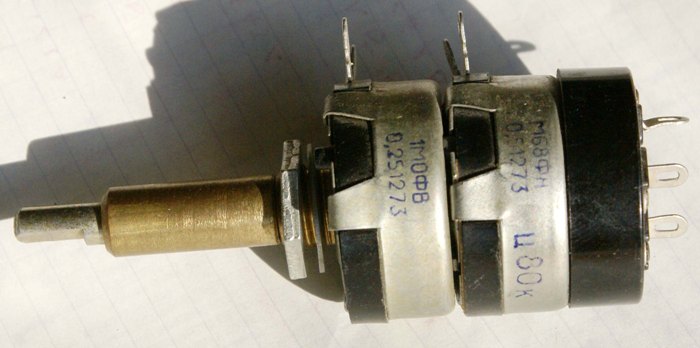

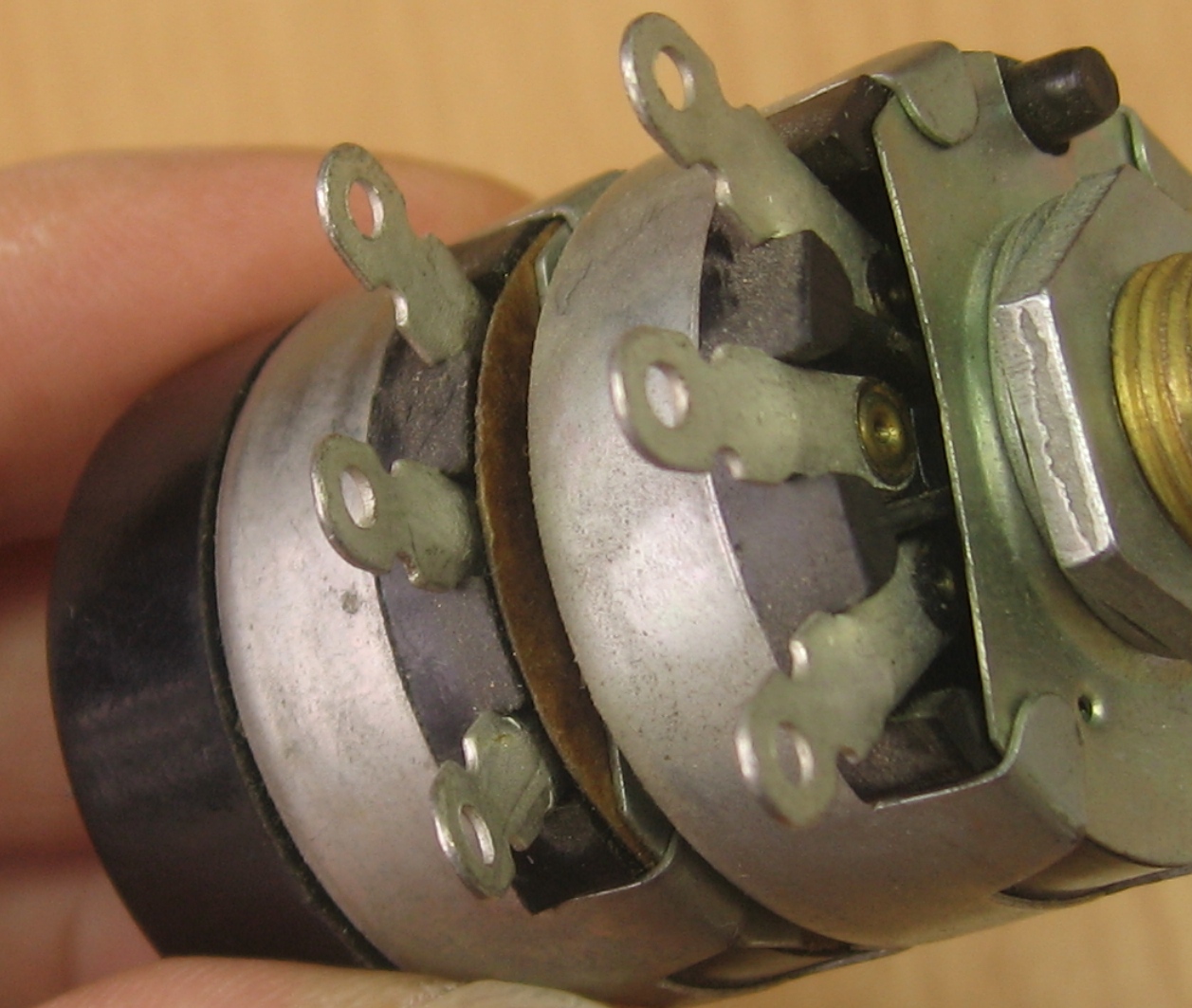

(фото Владимира, г.Пермь)
 |
 |
 |

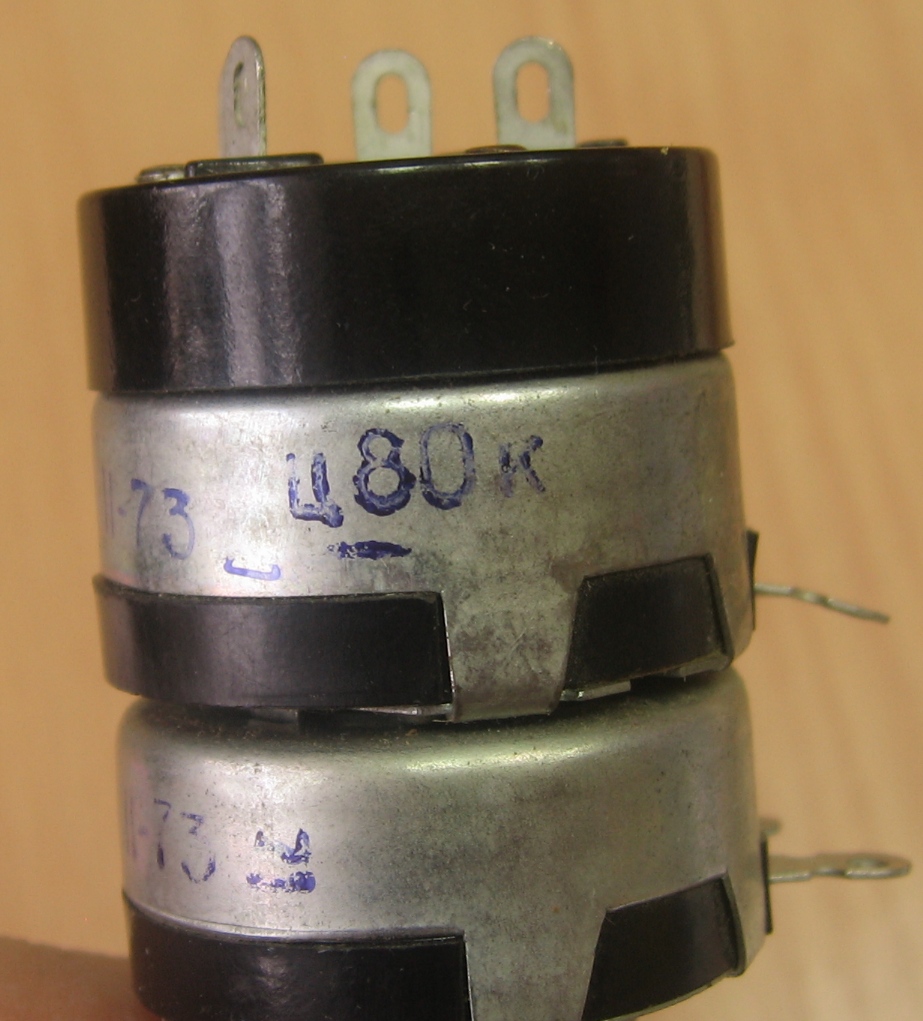

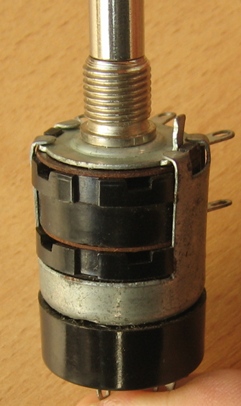

(фото Алексея Абызова)

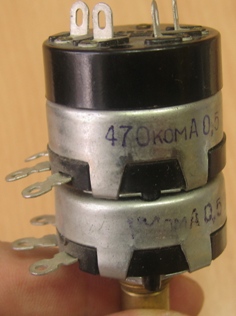

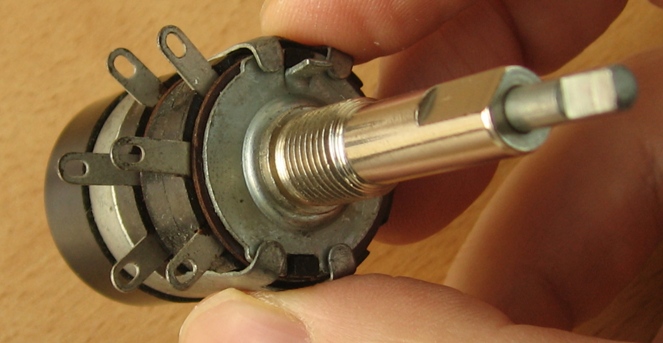

(фото с форума "Портативного
ретрорадио")
 |
 |
Источники:
1. Справочник радиолюбителя. Издание третье. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1963 (Массовая радиобиблиотека, вып. 394)
2. Ломанович В.А. Справочник по радиодеталям (Сопротивления и конденсаторы). - М., изд-во ДОСААФ, 1965
3. Панфилов Н.Д. Усилители киноустановок. Издательство "Искусство", Москва, 1968.
4. Сопротивления. Справочник. Том II. Научно-исследовательский институт, 1968.
5. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970
6. Перечень радиодеталей. Министерство торговли РСФСР. Посылторг. Центральная торговая база. Москва, 1971г.
7. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975
8. Марченко А.Н. Переменные резисторы. - М.: Энергия, 1980 (Массовая радиобиблиотека. Вып. 1017).
