СП3-8

Сдвоенные переменные композиционные сопротивления с концентрическими осями, экранированной конструкции, с однополюсным выключателем на оси второго резистора.

Управление каждым резистором независимое, с дополнительным отводом от резистивного элемента второго резистора.
Сопротивление дополнительного отвода лежит в пределах 20-40% полного сопротивления резистора.

В отличие от подобных СНВК, выключатель здесь - низковольтный.

Были предназначены для регулирования громкости и тембра в автомобильных приемниках. Ныне очень редки.

Производитель - Новосибирский завод радиодеталей (ныне ПО "Оксид").

Справочные данные на них из отраслевого каталога.

Основные параметры

Диапазон номиналов:
кривая А - 0,5 Вт, 22 кОм...2,2 МОм
кривая В - 0,25 Вт, 10 кОм...470 кОм
Допустимое отклонение от номинала +20%
Предельное рабочее напряжение - 300 В (в некоторых источниках указывается 350 В для резисторов с кривой А и 200 В с кривой В)
Начальный скачок сопротивления - 7...10% (в некоторых источниках 5% для кривой А и 1,5% для В)
ЭДС шумов - не более 40 мкВ/В (для высокоомных резисторов)
Напряжение шумов перемещения - не более 60 мВ
Температурный коэффициент сопротивления +20*10-4 1/°С
Механический угол поворота подвижной системы 250°
Интервал рабочих температур от -25 до +70° С
Гарантируемое количество циклов перемещения подвижной системы - 10000
Переходное сопротивление контактов выключателя не более 0,02 Ом
Разрывной ток выключателя - 4 А (при напряжении от 6 до 18 В)

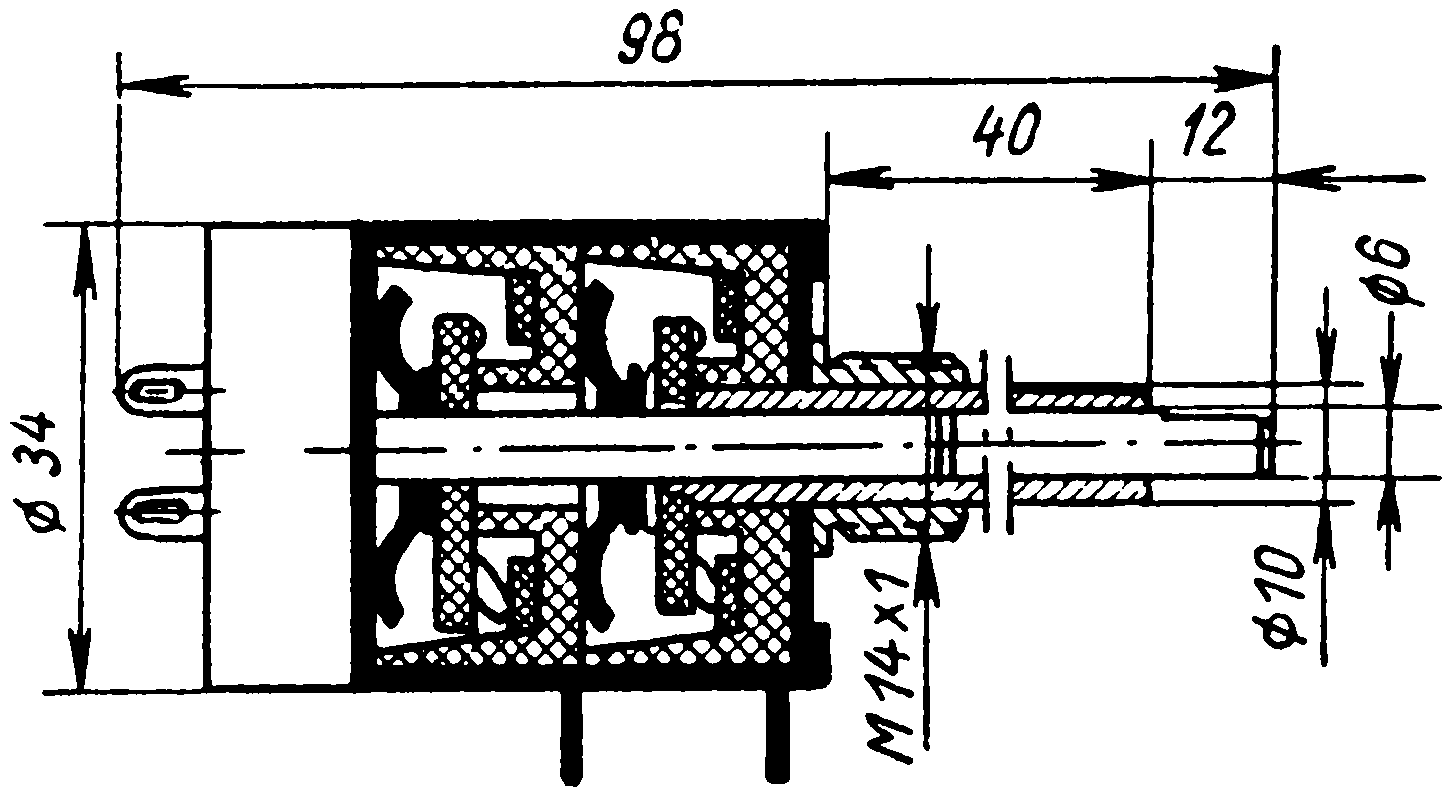

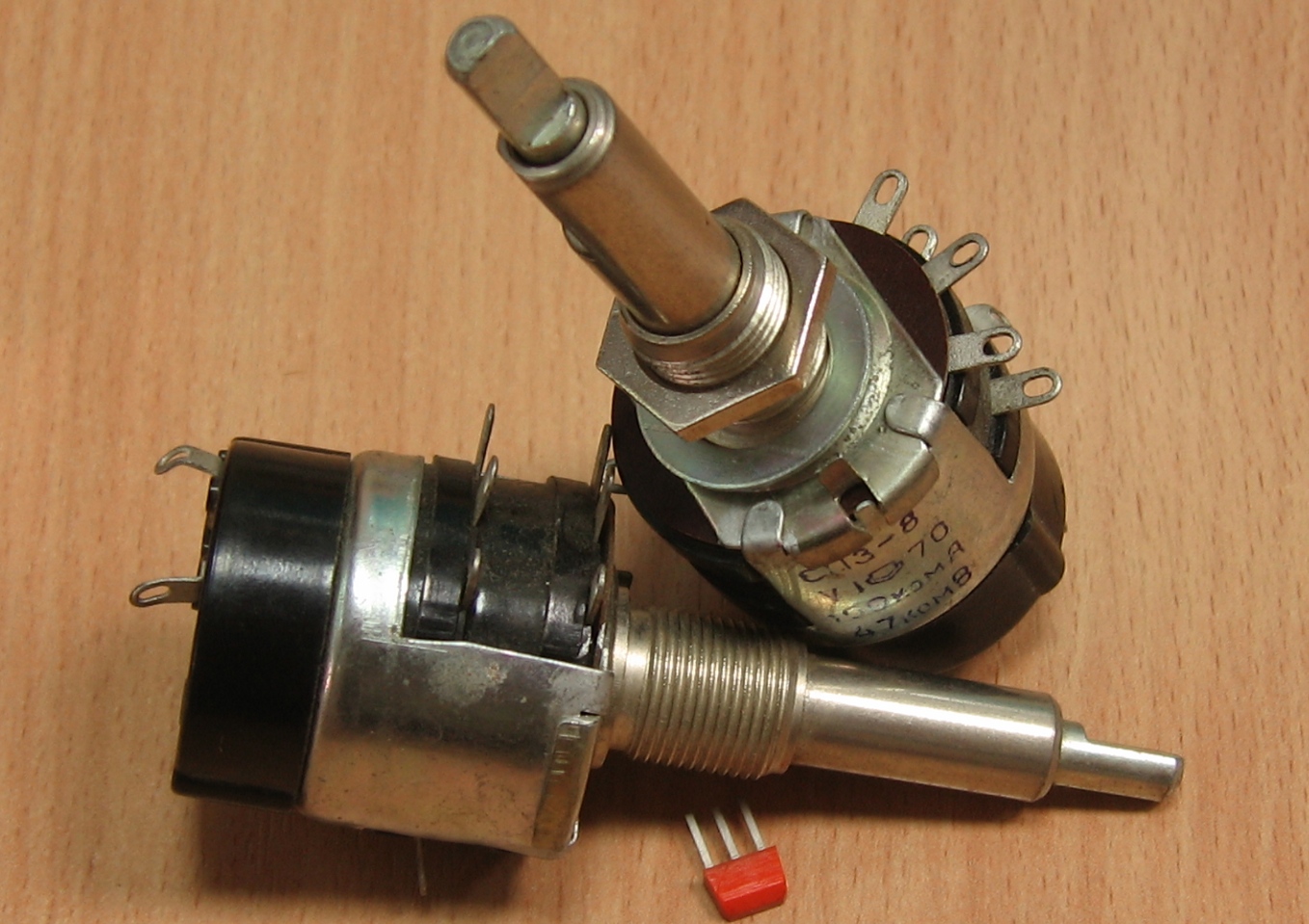

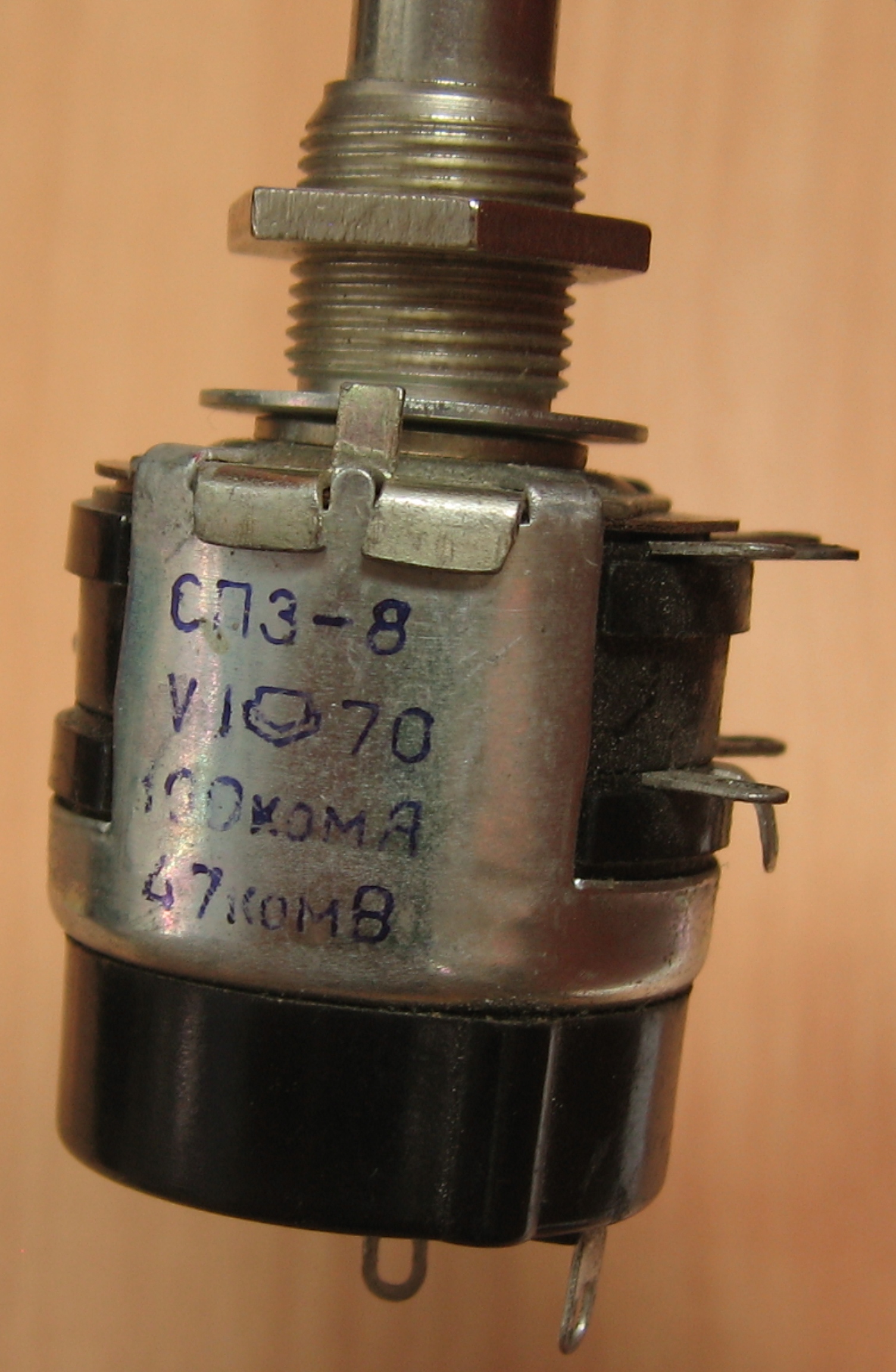

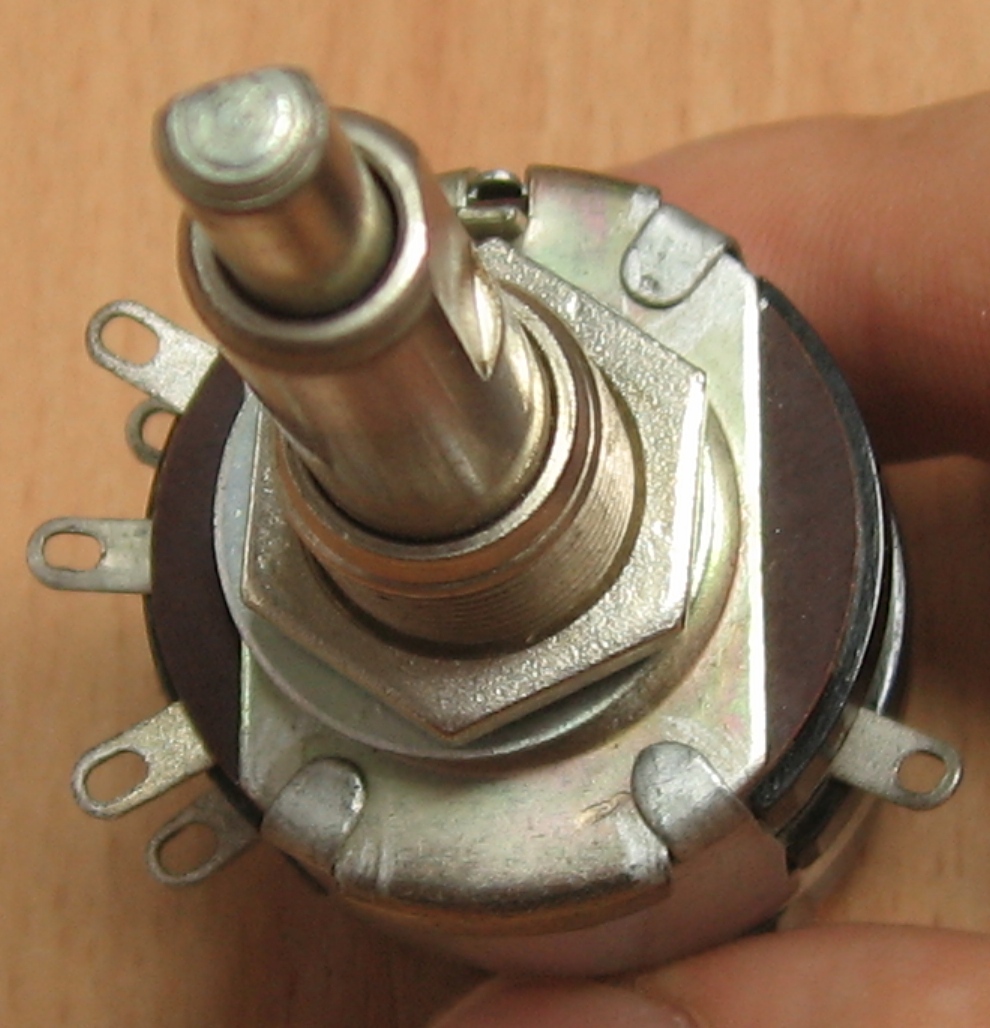

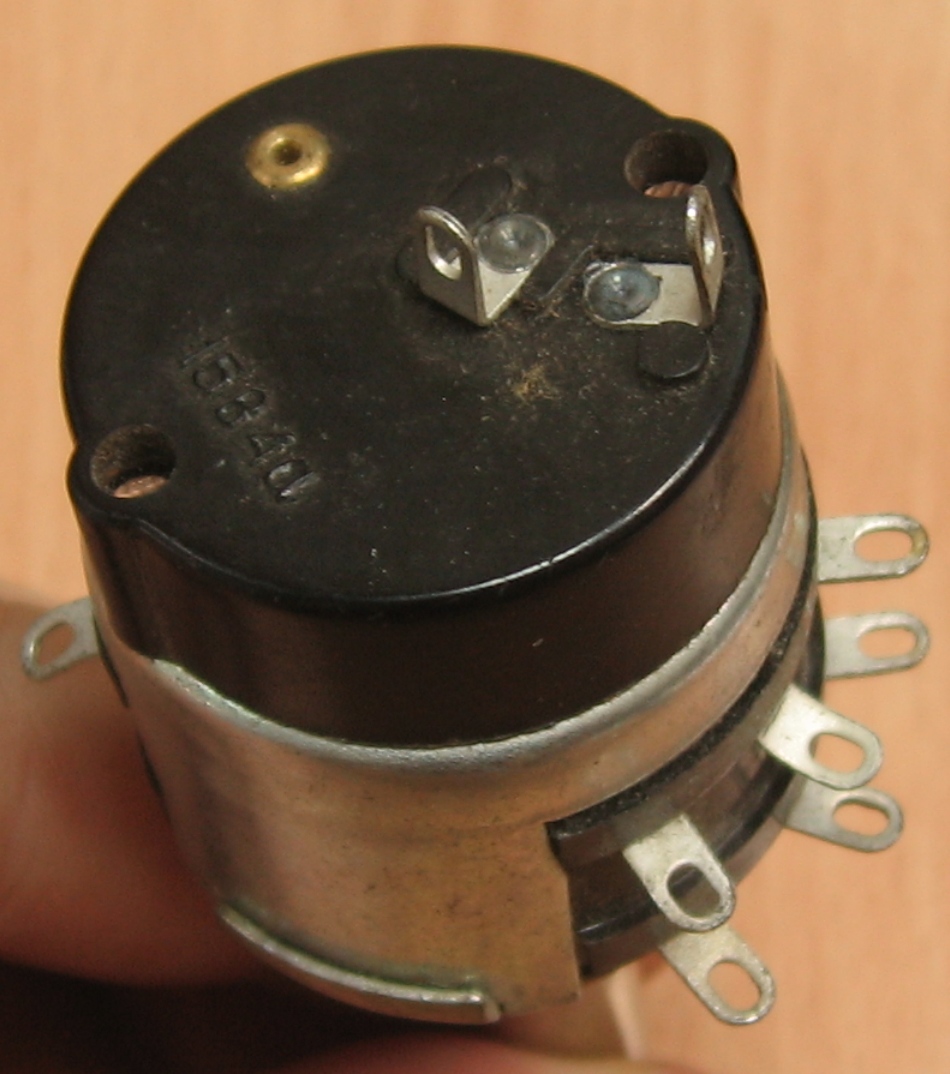

СП3-8 старого образца

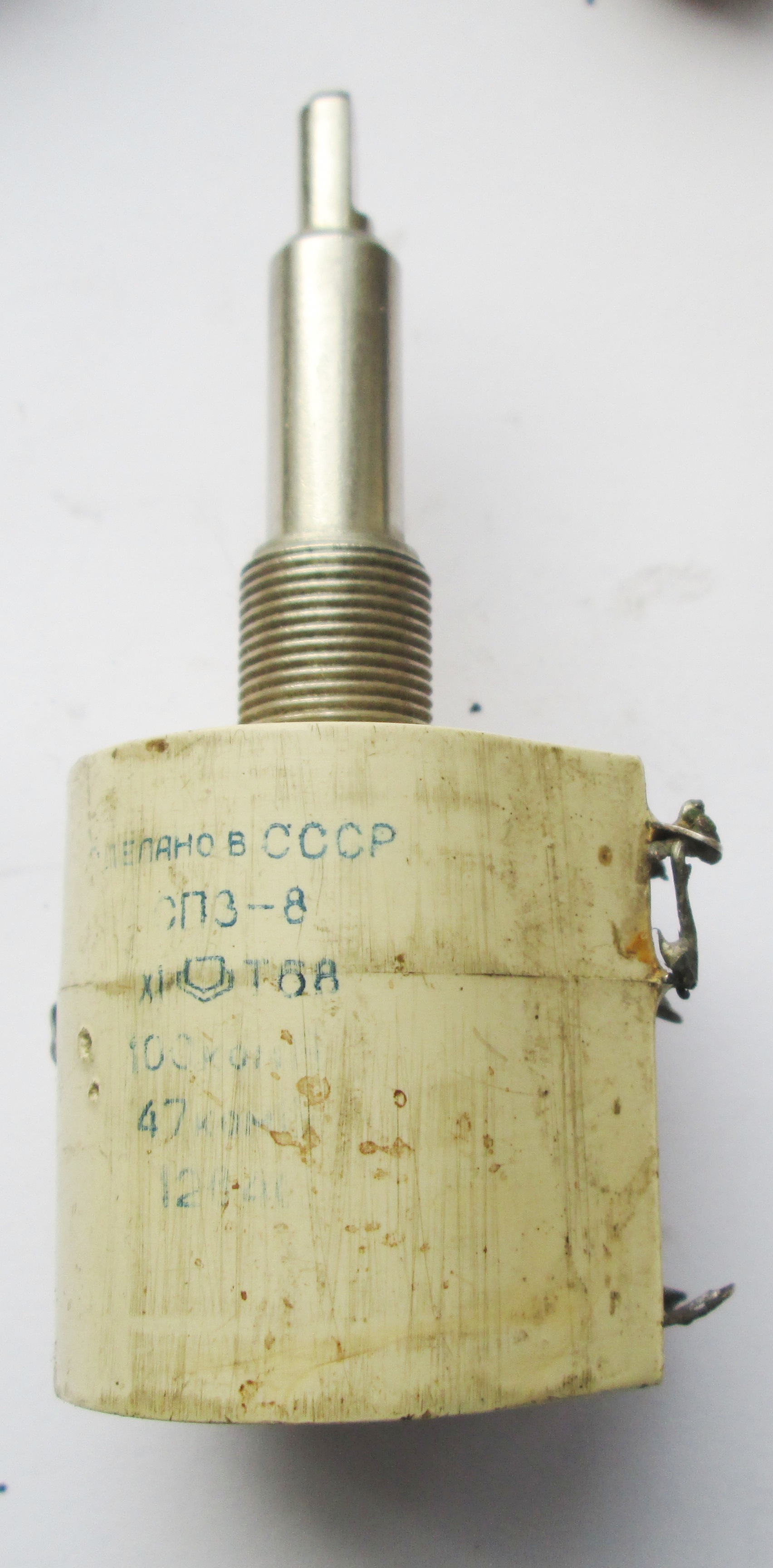

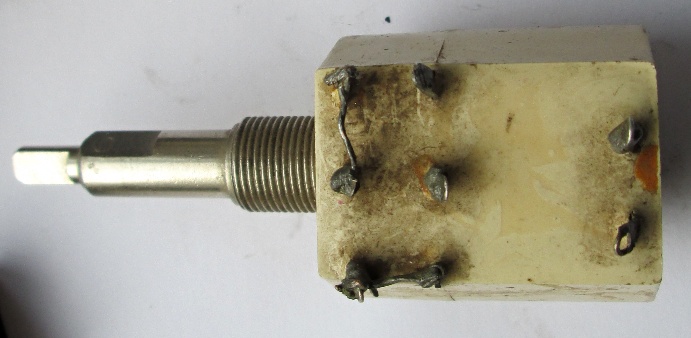

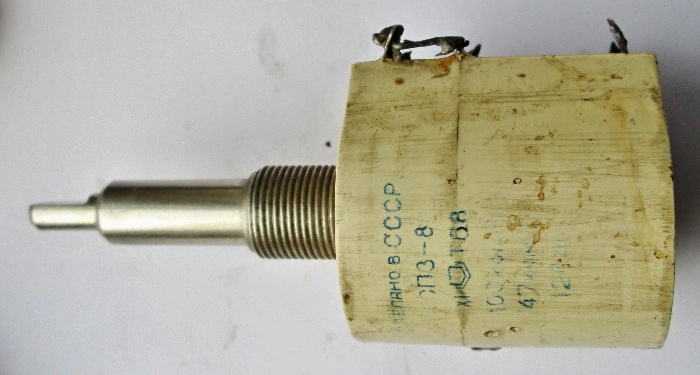

На форуме Портативное ретрорадио появились фотографии резисторов 60-х годов выпуска в совершенно ином исполнении! Единственная моя версия - такими, в сплошной заливке, были первые партии, которые затем привели к более обычному виду:

Источники:

1. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
2. Мартюшов К.И., Зайцев Ю.В. Технология производства резисторов. Учебн. пособие для специальности "Полупроводники и диэлектрики", М., "Высш. школа", 1972.
3. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
4. Марченко А.Н. Переменные резисторы. - М.: Энергия, 1980 (Массовая радиобиблиотека. Вып. 1017).
