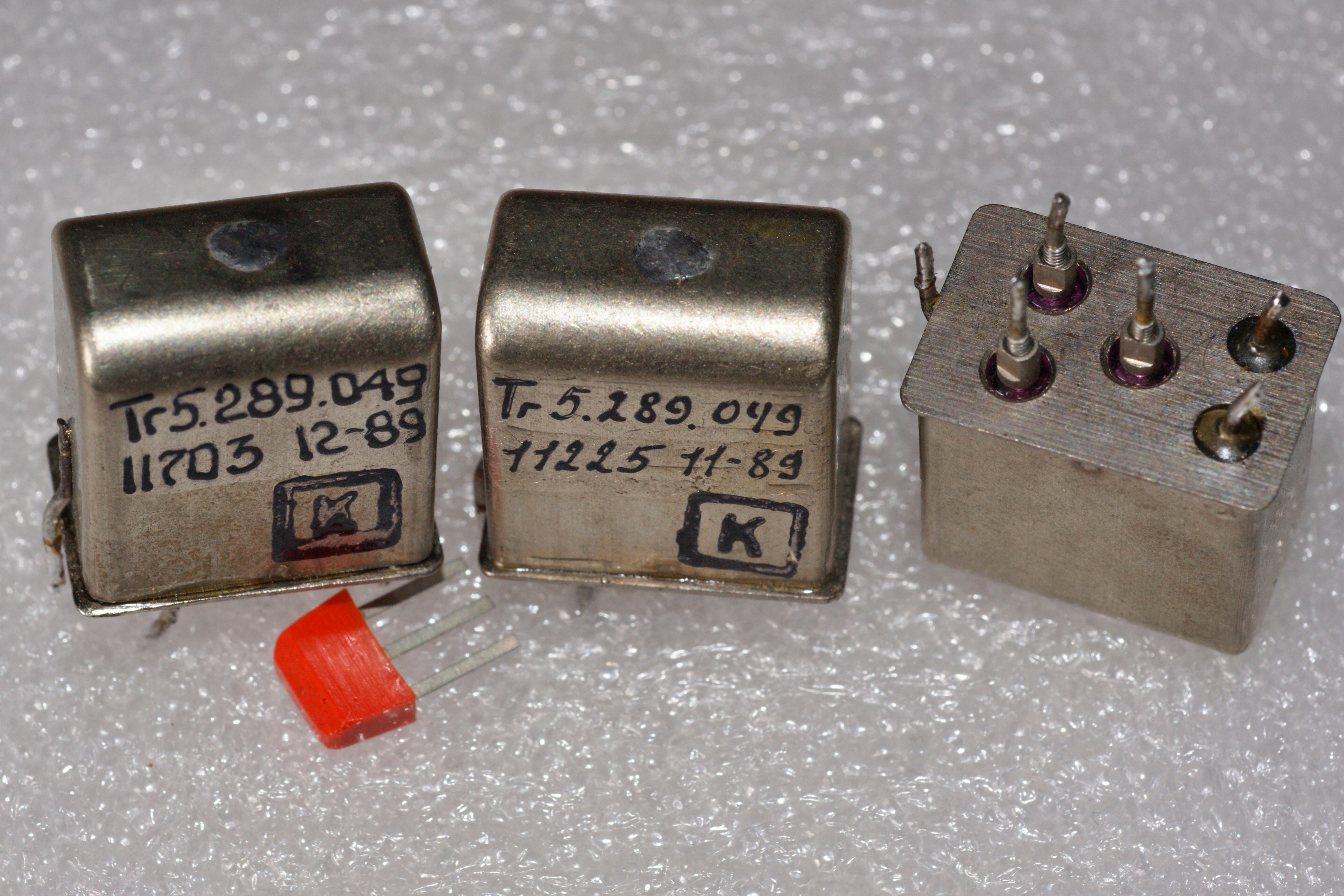

Тг5.289.049

Довольно интересное реле, на один переключающий контакт. Имени собственного не имеет; надо полагать - по причине частного применения, под конкретную схему.

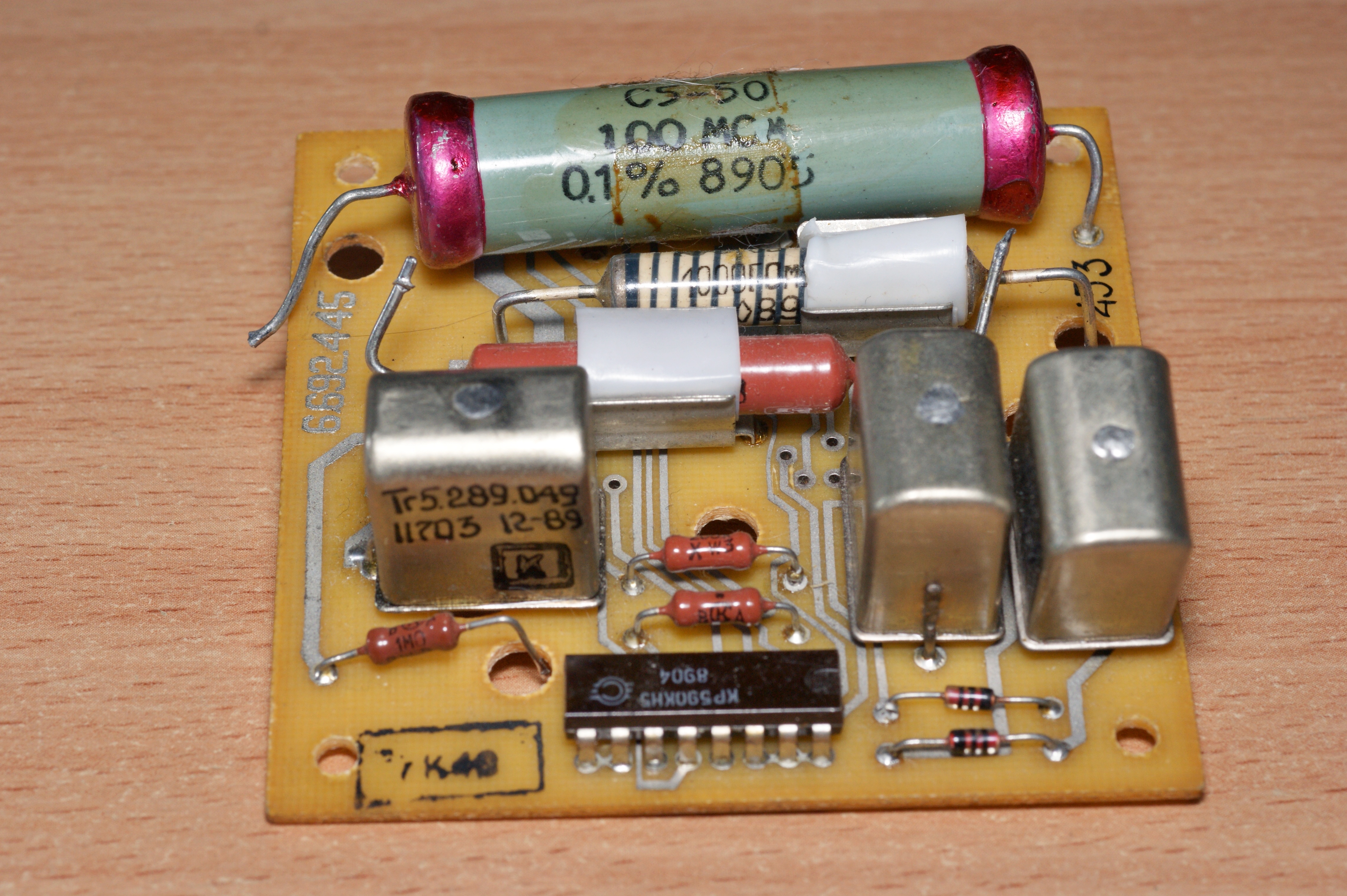

А применялось оно в электрометрическом вольтметре В7Э-42. Причём, судя по элементам на плате (резисторы С3-15, С5-50), это высоковольтные и/или высокомегаомные узлы.

Производитель не маркирован, но полагаю что это Минское ПО им. В. И. Ленина, ныне Белвар.

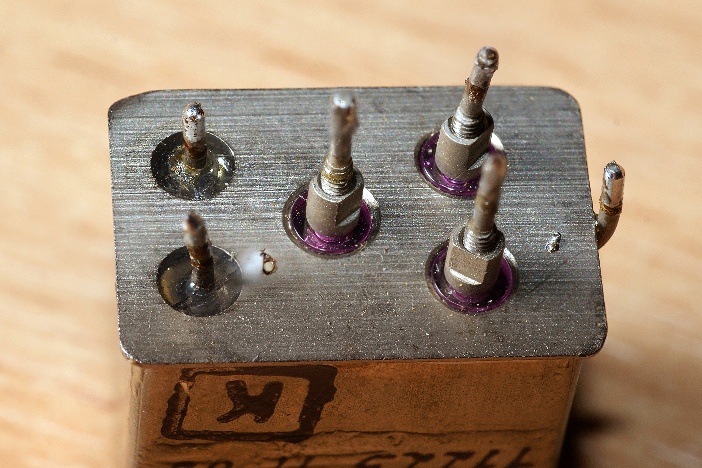

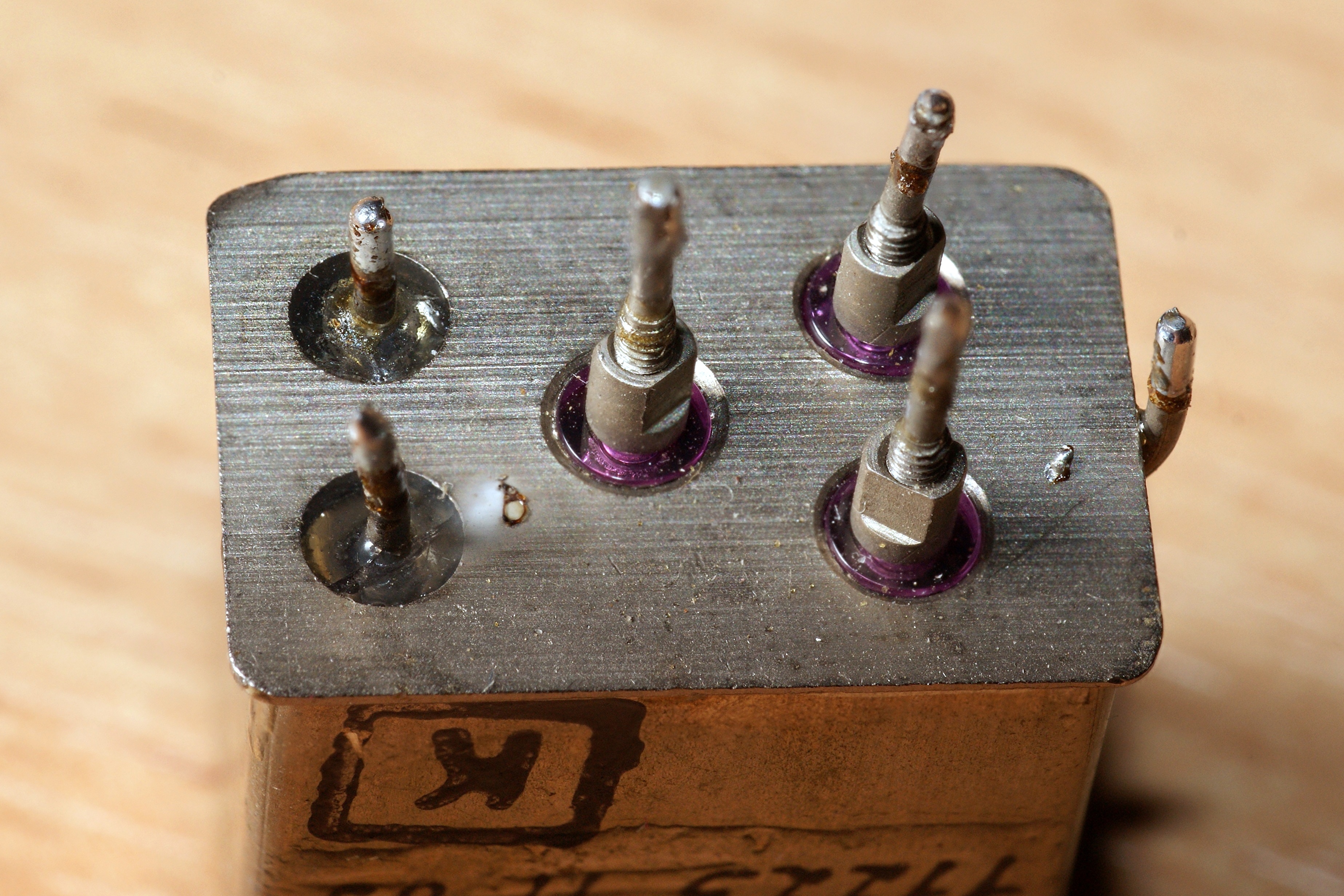

Определённый интерес представляет конструкция сигнальных выводов. Мало того, что они сделаны вывинчивающимися, на резьбе, так и изоляторы сделаны не из обычного стекла, а из какого-то фиолетового материала. Никогда такого не видел. Тут сразу вспоминаются прочие нестандартные материалы изоляторов в иных высокоомных элементах, как, к примеру, в реле РВ-4...

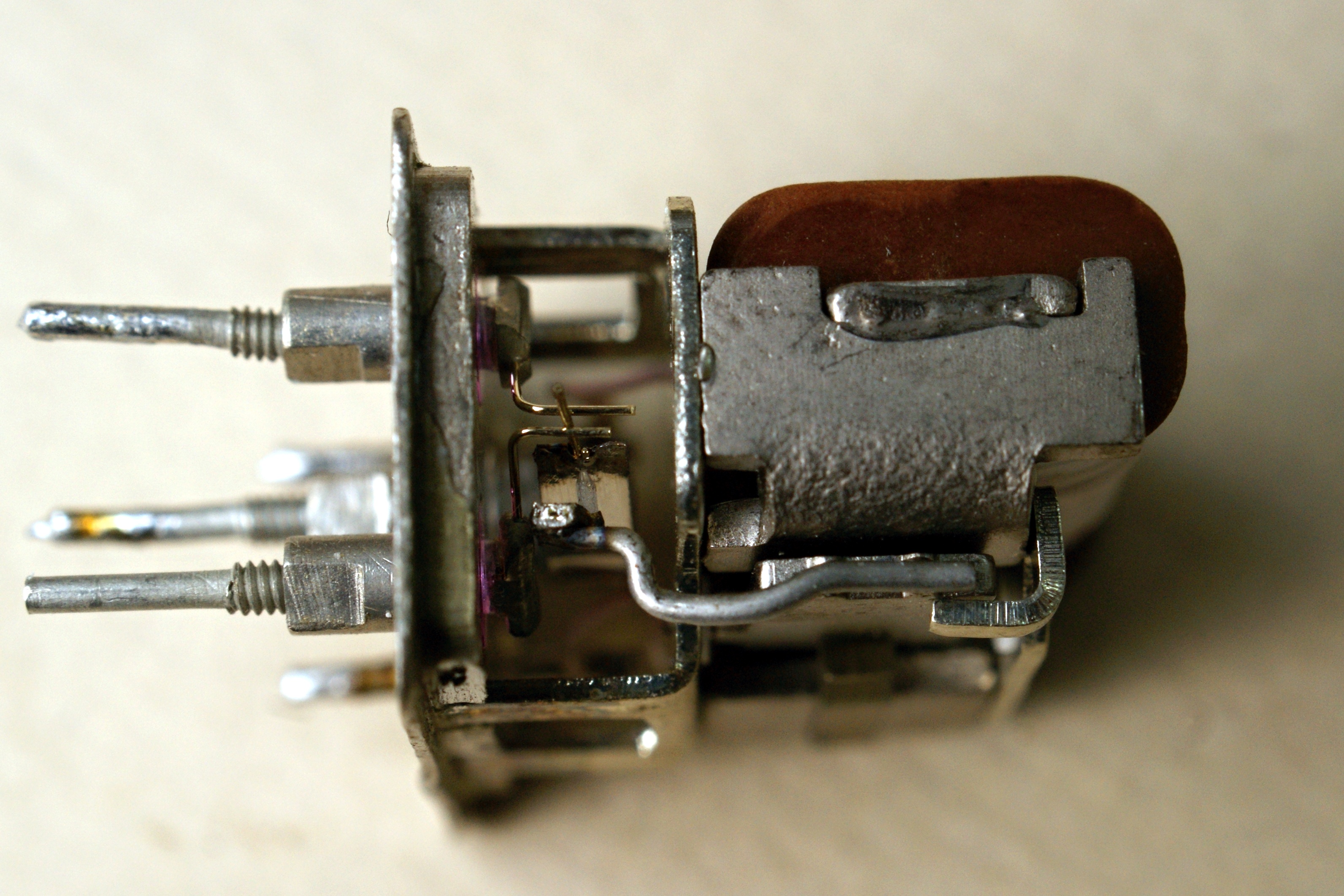

И действительно, в качестве изолятора здесь использован искусственный фиолетовый сапфир.
