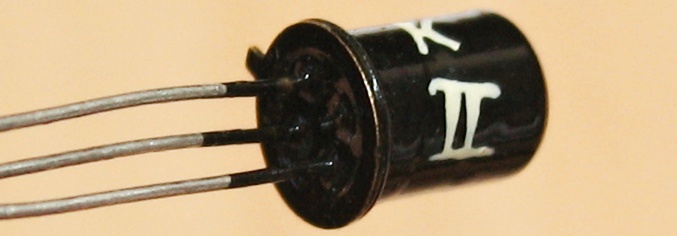

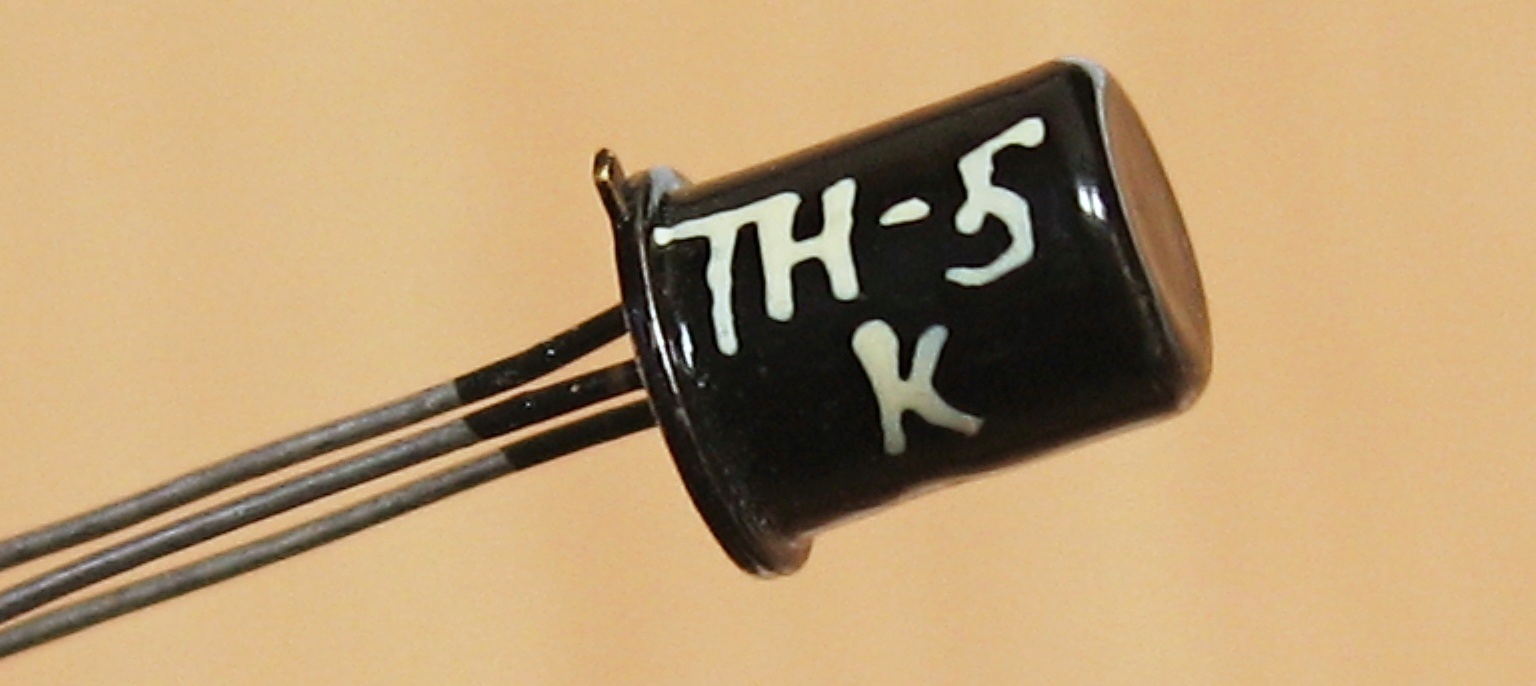

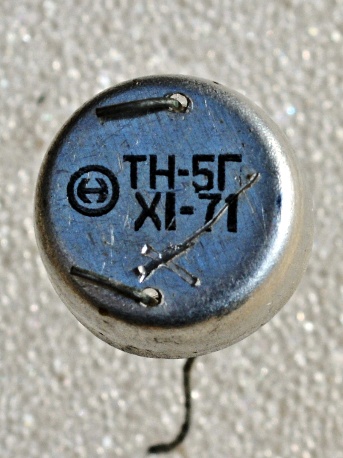

Планарные диффузионные полевые транзисторы
с p-n переходом и каналом p-типа, с кодированным обозначением. Это временное название,
на период разработки,
широко известного полевика КП103.
Производитель - новосибирский "Восток".
Экспонат предоставлен фирмой ЗАО "Электронные системы контроля", г. Пермь.
| Есть образцы в другом корпусе, таком же как КТ315. |  (фото с форума Портативное ретрорадио) |
 (фото с форума Портативное ретрорадио) |

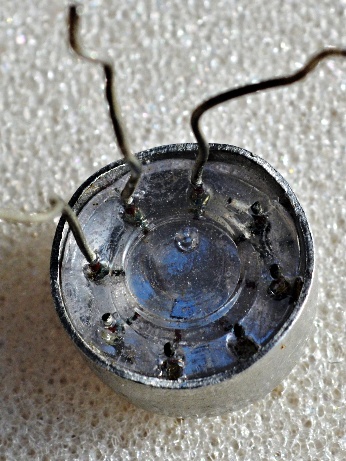

А был ведь ещё и бескорпусной вариант. Причем, судя по литературе, в таком виде он продержался дольше, т.е. когда корпусированные уже выпускались со стандартным названием КП103х, кристаллы шли еще как ТН-5.
 (фото с форума "Портативного ретрорадио") |
 (фото с форума "Портативного ретрорадио") |

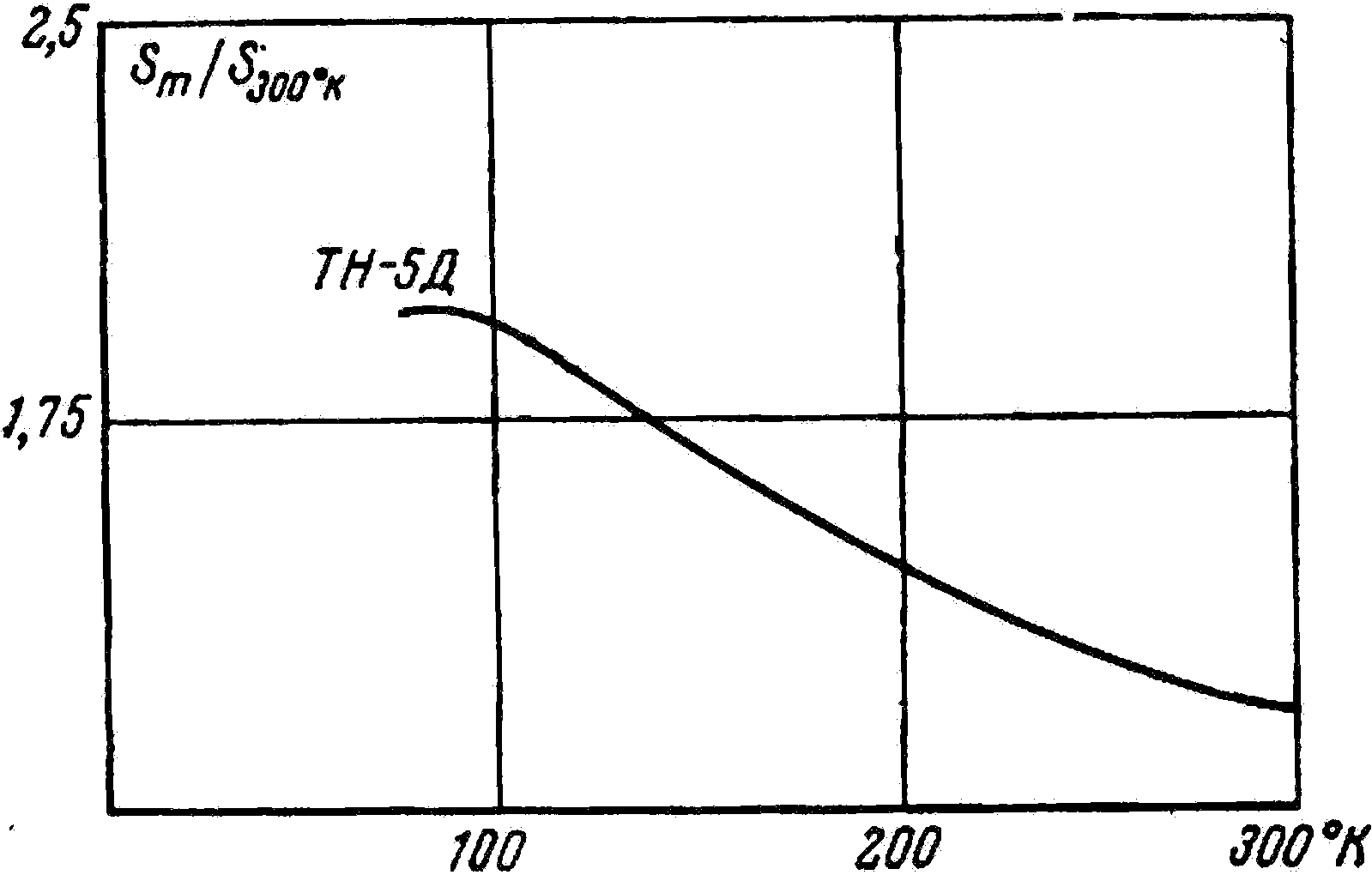

Зависимость крутизны транзистора от температуры

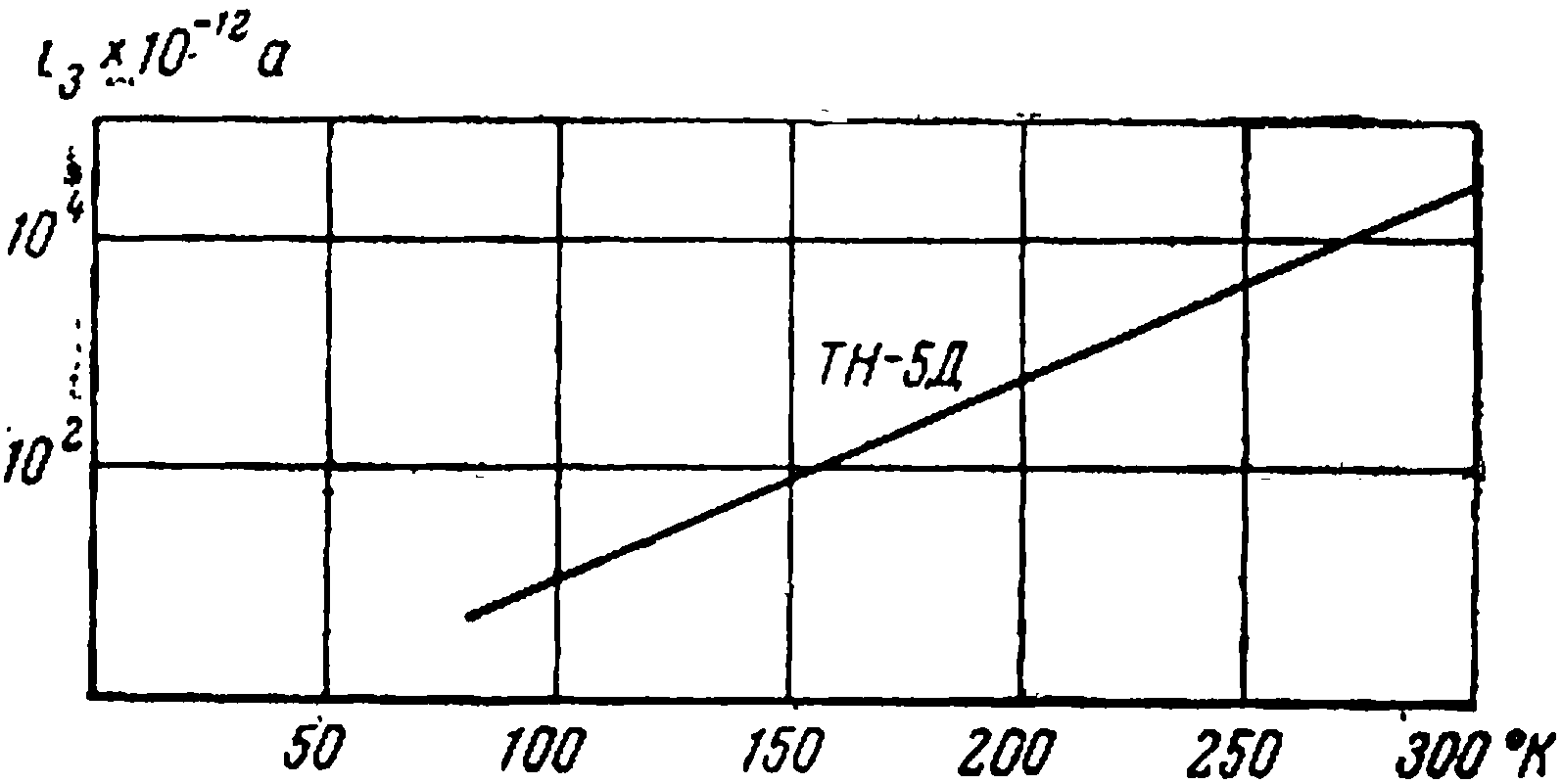

Зависимость тока затвора от температуры
Ток затвора имеет сильную зависимость от температуры, при охлаждении до 77 °К он уменьшается на 2 порядка. Следует отметить, что после нескольких температурных циклов (77—300 °К) характеристики транзисторов хорошо воспроизводились и ни один из экземпляров не вышел из строя.
Источники:
1. Радиокомпоненты малой мощности. Кремниевые полевые транзисторы 2П102 и Кп102 (ТН-1),
2П103 и Кп103 (ТН-5). - Издательство "Наука" Сибирское отделение. Новосибирск, 1970.
2. Кремниевые планарные диффузионные полевые
транзисторы ТН-5 с p-n-переходом и каналом p-типа. - 1971.
3. Радиокомпоненты малой мощности. Кремниевые полевые транзисторы. - Издательство "Наука" Сибирское отделение. Новосибирск, 1971.
4. В.С. Пономарев, А.Н. Жуковский. Использование полевых транзисторов в
спектрометрических усилителях.- "Приборы и техника эксперимента" №3, 1971.
5. Калинчук Б.А., Пичугин О.А. Модуляторы малых сигналов. Л., "Энергия", 1972.
