ВСЕ

Эта модернизация массовых угольных резисторов ВС специального применения появилась, полагаю, уже в конце 60-х.

Резисторы типа ВСЕ изготовляются только четырех видов: ВСЕ-0,25; ВСЕ-0,5; ВСЕ-1, ВСЕ-2. От весьма похожих ВСа они отличаются дополнительным эмалевым покрытием. Кроме того, укорочен диапазон номиналов в области больших сопротивлений (до 240 кОм), зато максимальная температура поднята до +155°С. Уменьшен ТКС и заметно улучшена стабильность, как долговременная, так и в результате температурных воздействий.

Справочные данные на них из отраслевого справочника.

Производители - 1-ый Московский завод радиодеталей и завод "Ресурс" (г.Богородицк, Тульская обл.).

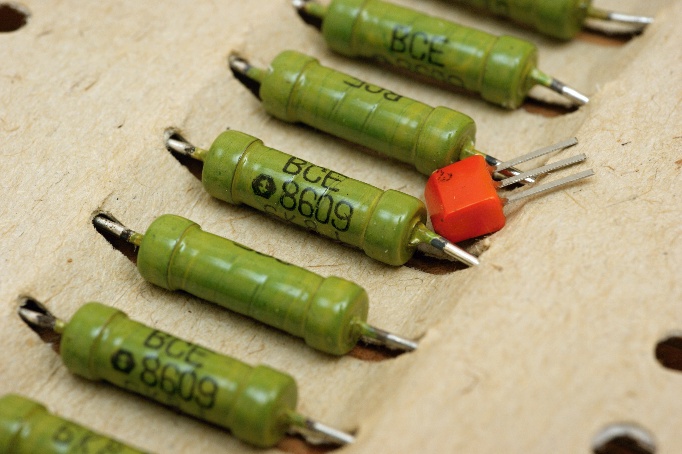

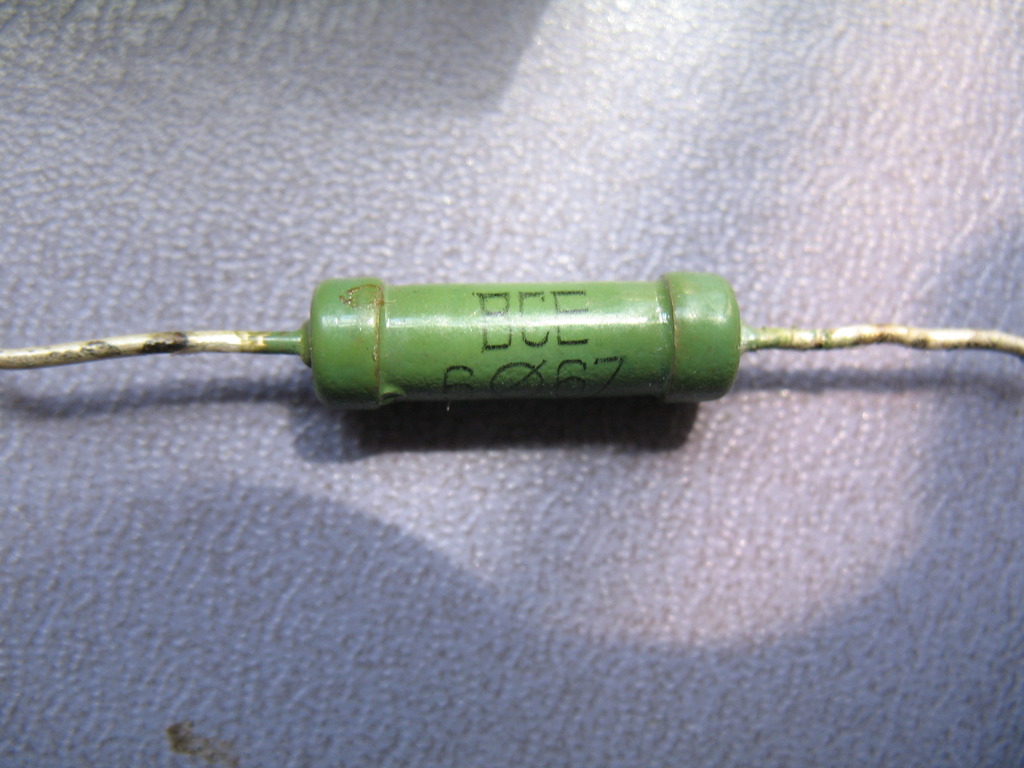

(фото с форума "Портативное ретрорадио")

Источники:

1. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
2. Яманов С.А. Химия и радиоматериалы. Учебник для радиотехнических специальностей вузов. М., "Высшая школа", 1970.
3. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975
4. Радиодетали, радиокомпоненты и их расчет. Под ред. А.В. Коваля. М., "Сов. радио", 1977.
5. Справочник по элементам радиоэлектронных устройств. Под ред. В.Н. Дулина, М.С. Жука. М., "Энергия", 1977.
6. Сопротивления. Справочник. Том 1. ВНИИ "Электронстандарт", 1977.
7. Горобец А.И. и др. Справочник по конструированию радиоэлектронной аппаратуры (печатные узлы) / А.И. Горобец, А.И. Степаненко, В.М. Коронкевич. - К.: Технiка, 1985.
