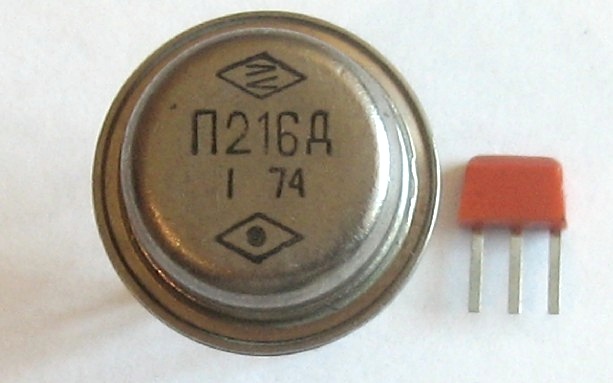

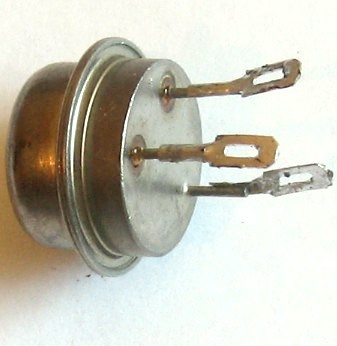

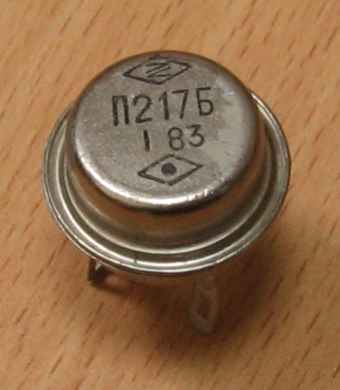

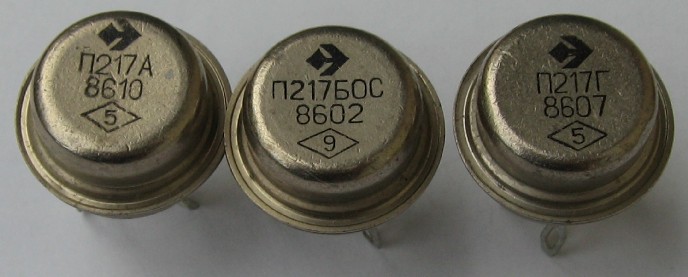

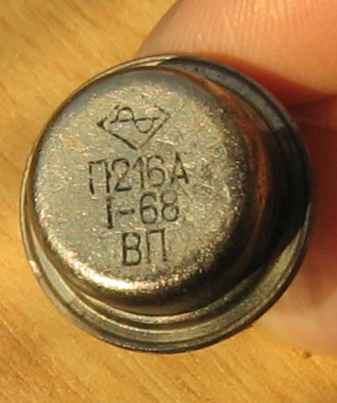

П216 - П217Г

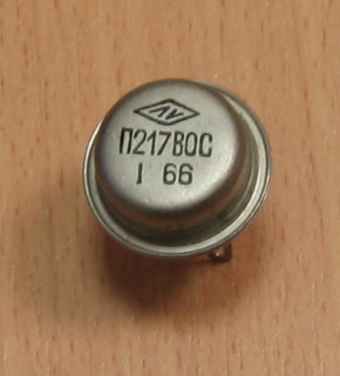

   Аналогично транзисторам П213, в 1965 году собственное название получили и П4АМ...П4ДМ. П4АМ стал называться П216Г, П4БМ - П217В, П4ВМ - П216Б, П4ГМ - П216Д, П4ДМ - П216В. Критерии разбраковки по параметрам также были изменены, что дало в результате появление новых типов.

   Они прожили весьма долгую жизнь, выпускаясь вплоть до развала Союза. Хотя к 90-м уже попали в категорию неперспективных, с рекомендуемой заменой на КТ816, КТ818, КТ837.

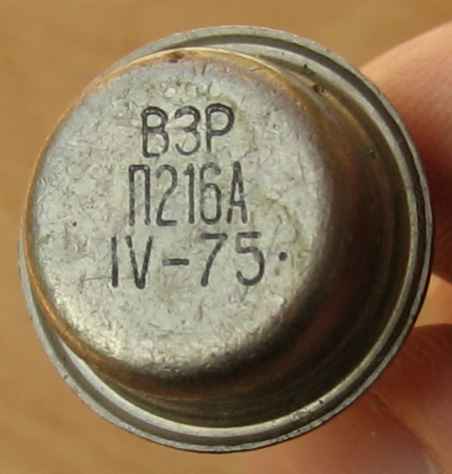

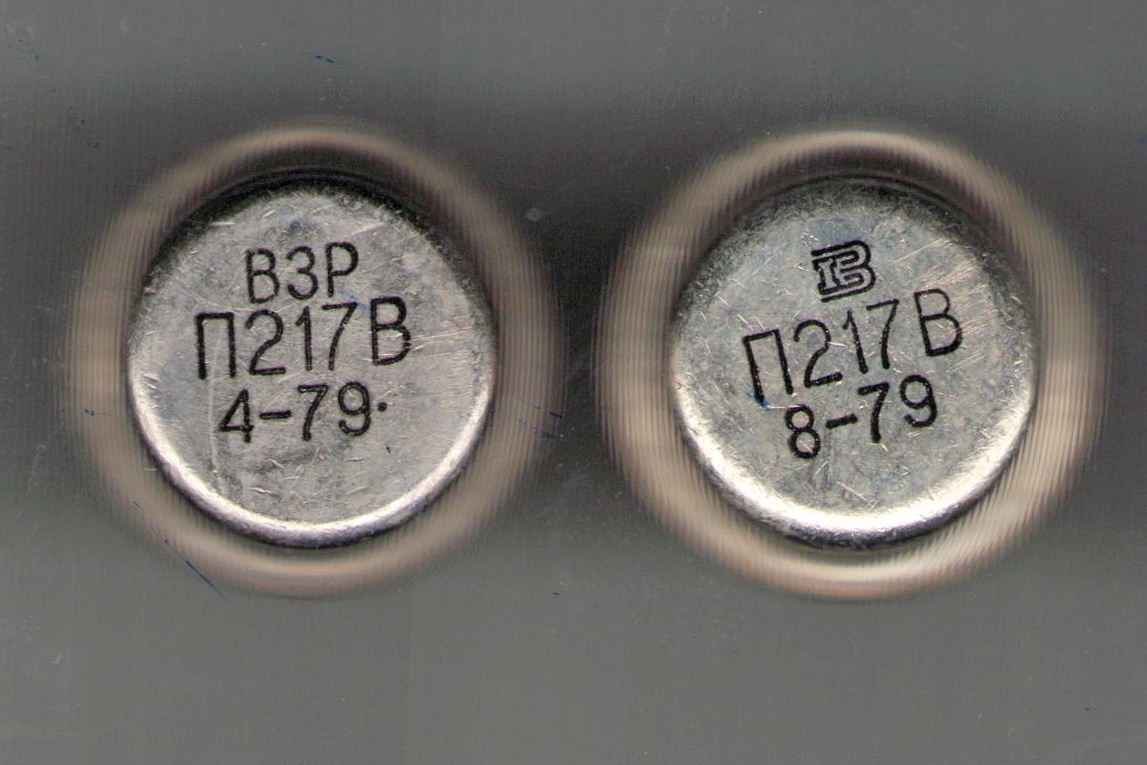

   Производители - московский завод "Плутон" (который, собственно, их и разработал), ВЗПП (Воронежский завод полупроводниковых приборов); в меньших объемах их выпускал и Воронежский завод радиодеталей (ныне Воронежский конденсаторный завод).

   Справочный лист на них, и данные из отраслевого каталога.

   Есть и заводские паспорта ВЗПП на транзисторы, выпускаемые по ТУ для военного и гражданского исполнения; впрочем, они одинаковы, как и паспорт от ВЗР. А вот старая версия от воронежцев отличия имеет - помимо весьма подробных инструкций по установке транзисторов (что вообще характерно для паспортов раннего периода), можно заметить, что в те годы в них добавляли и драгоценное серебро.

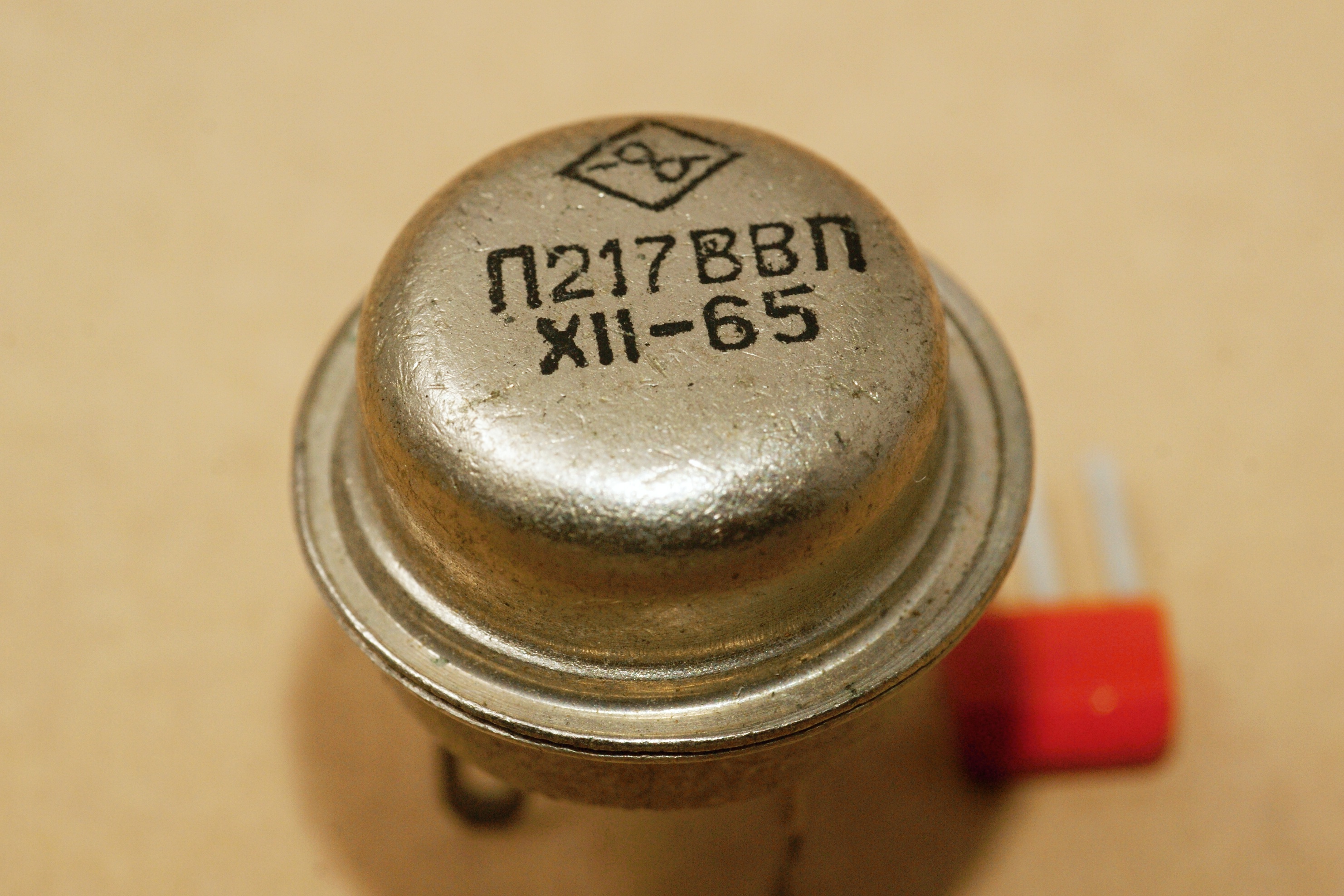

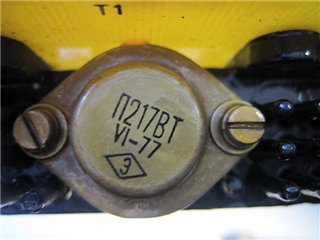

Тропический вариант. Отличие от стандартного, полагаю, лишь в дополнительном покрытии лаком:


(фото с форума "Портативное ретрорадио")

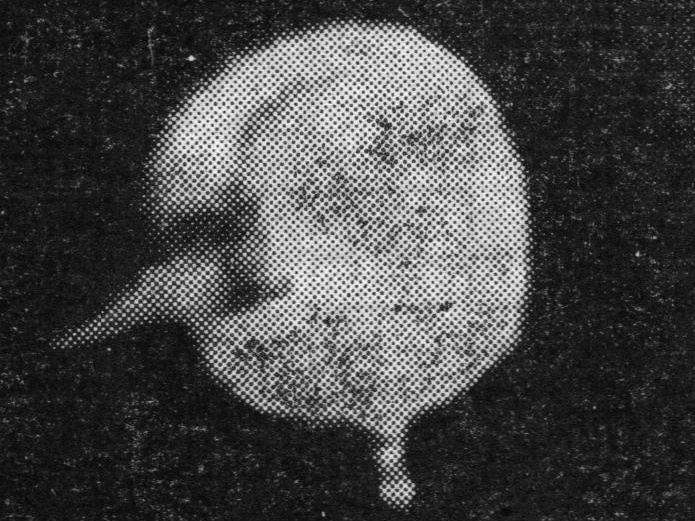

Наткнулся в литературе на интересную фотографию, фото теплового поля кристалла транзистора П217, работающего в оконечном каскаде преобразователя напряжения:

Комментарий к снимку - "четко выявляется область перегрева на эмиттерном выводе (температура около 80°С). Следует отметить, что дефект эмиттерного вывода (локальное увеличение сопротивления) электрическими испытаниями или визуально не обнаруживался. Через некоторое время этот транзистор отказал из-за перегорания эмиттерного вывода."
