ЭГ

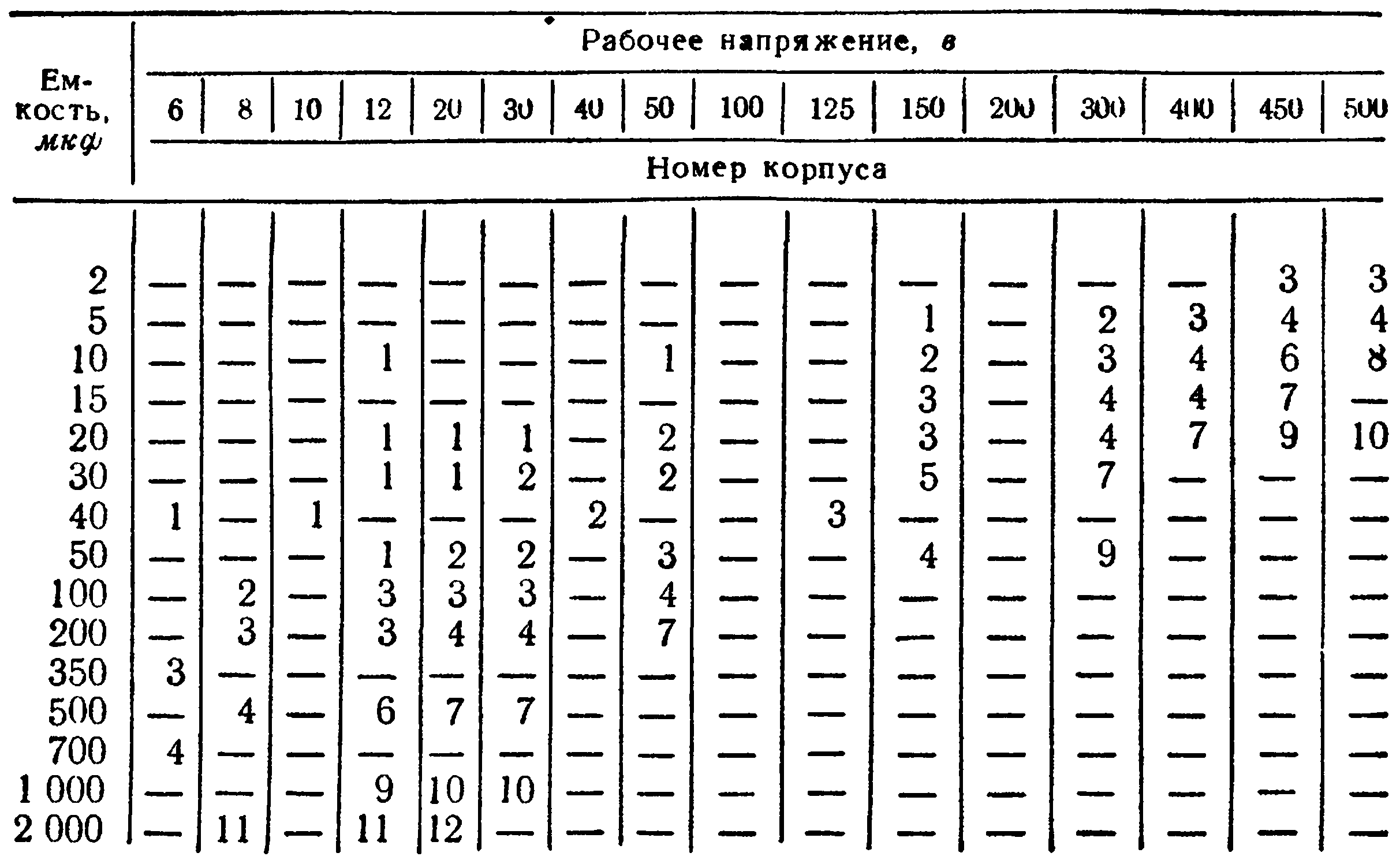

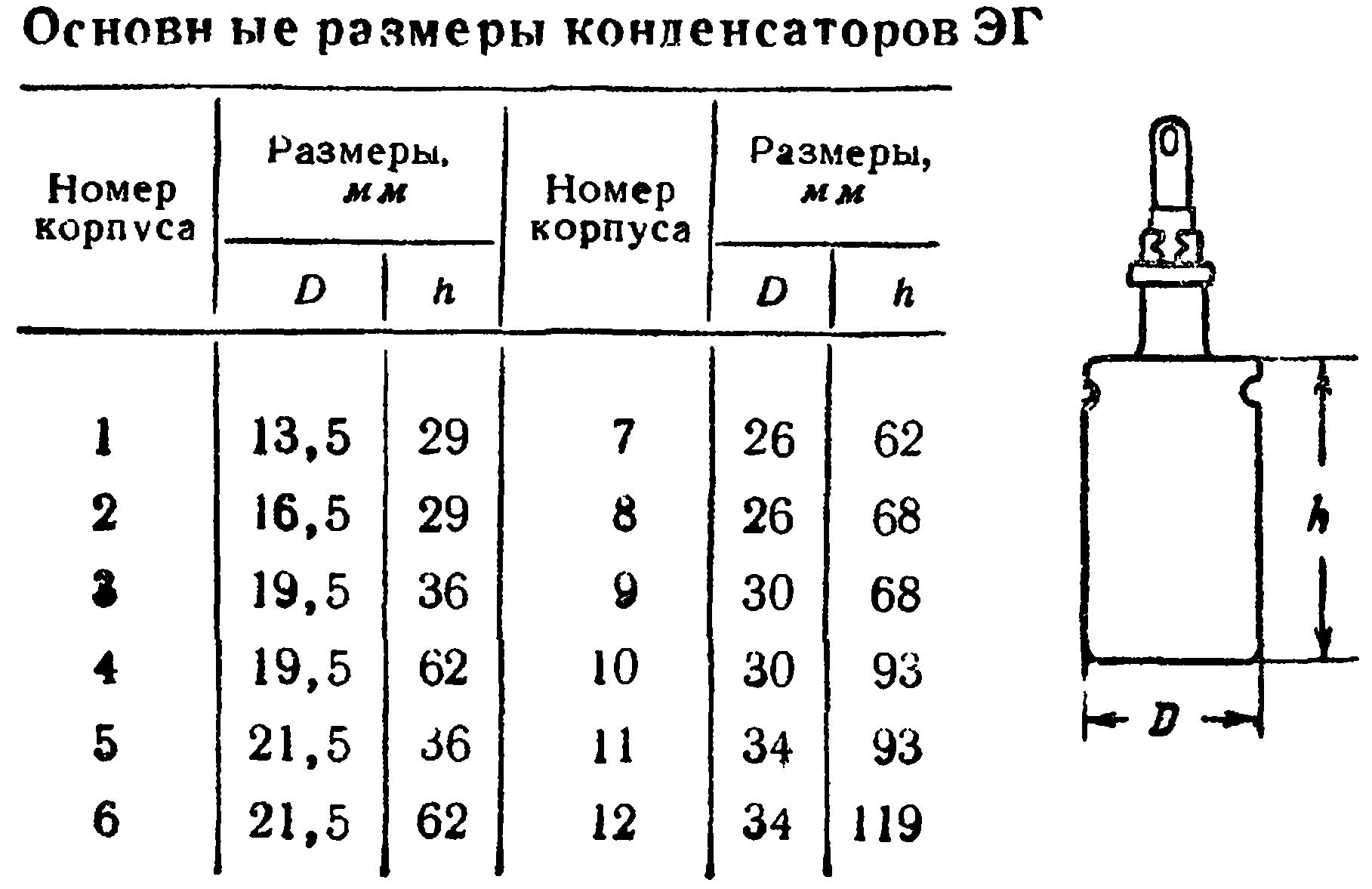

Редкий и старый тип конденсаторов, (Э)лектролитические (Г)ерметизированные; в литературе почти не описаны. Рекламный листок на них с Всесоюзной промышленной выставки 1956 года.

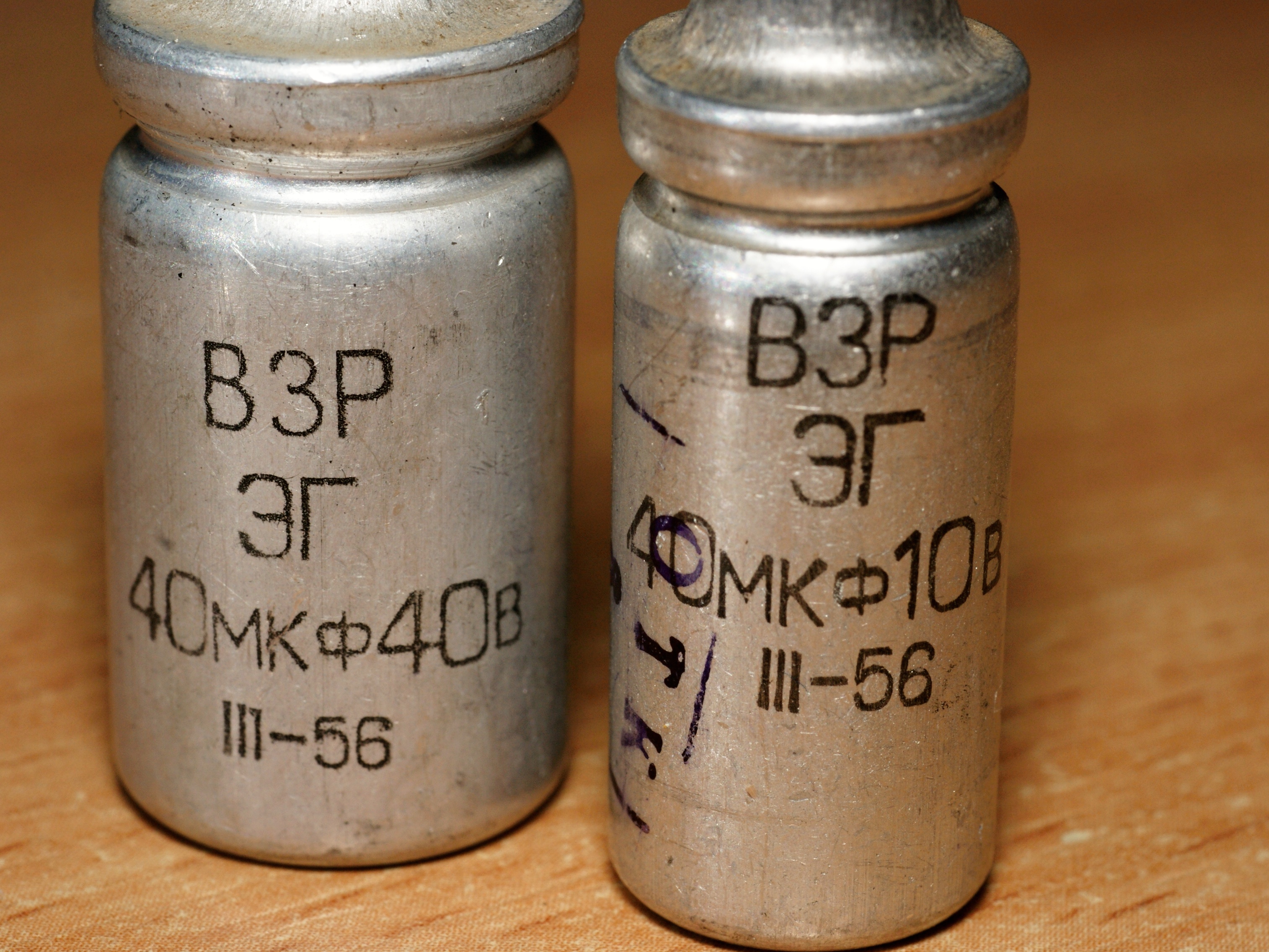

Хотя внешне они близки к ЭГЦ, но, как ни странно, конструктивно представляют собой вариант конденсаторов КЭГ в цилиндрическом алюминиевом корпусе.

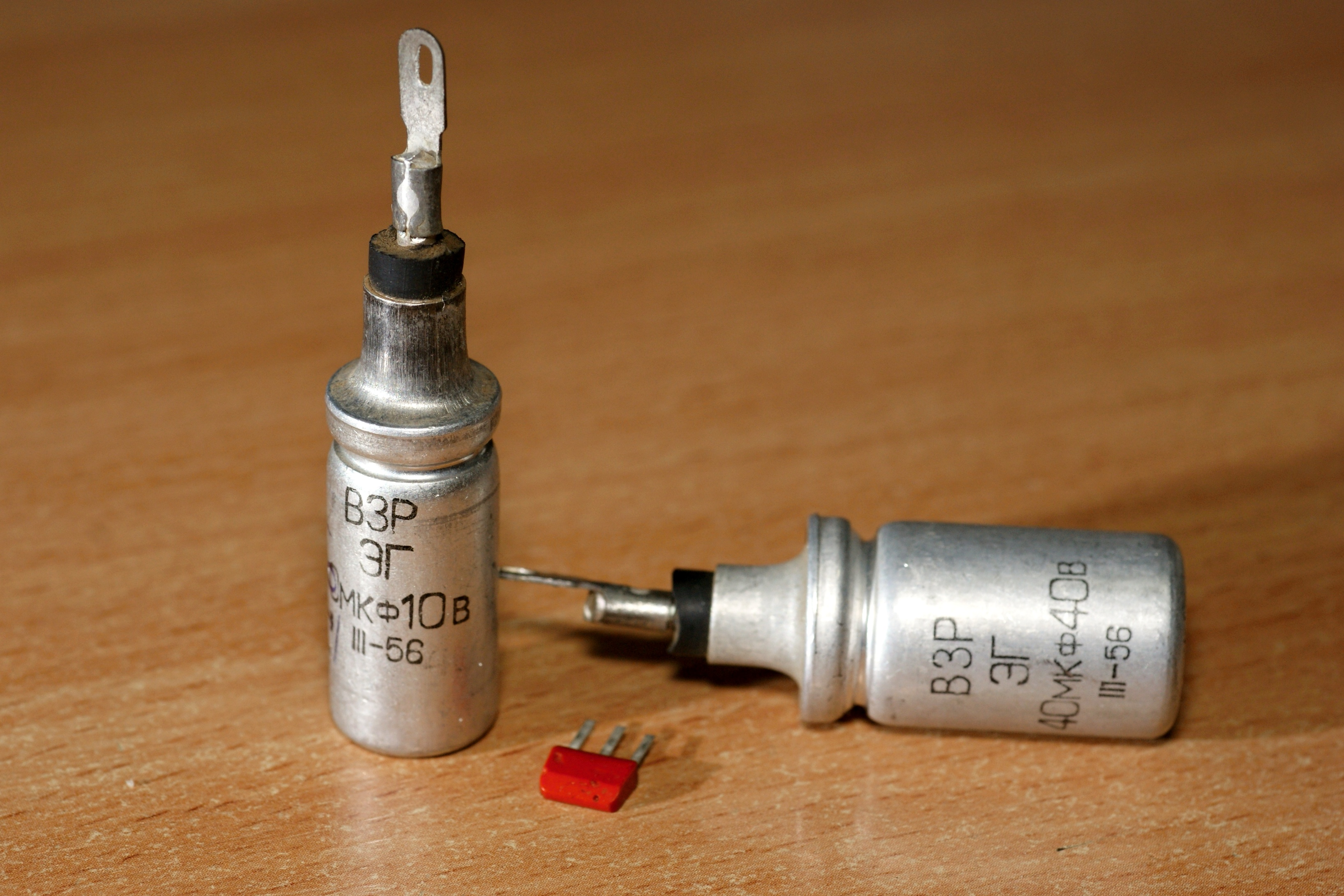

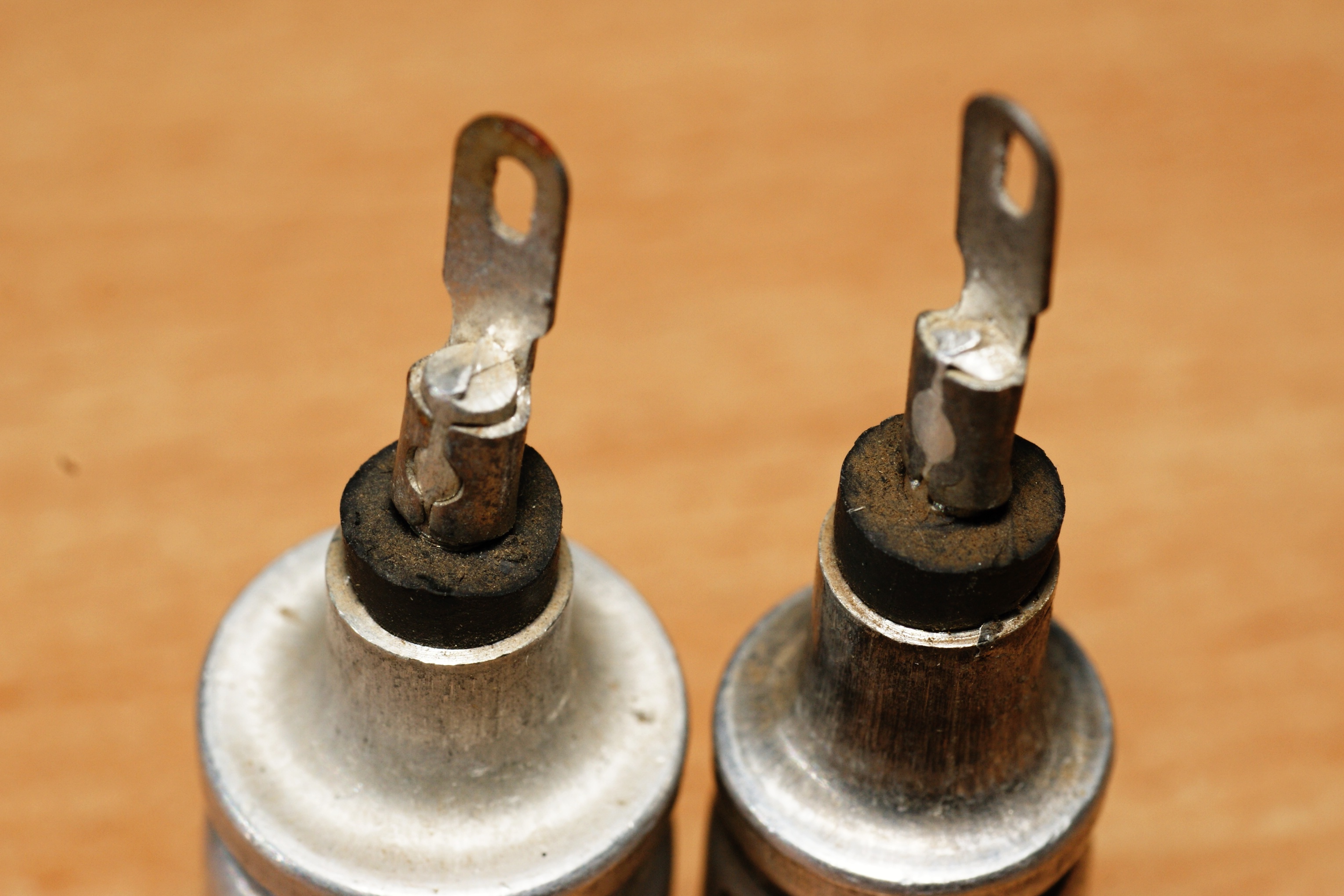

Примечательна конструкция анодного лепестка - он выведен через резиновую пробку, как у более поздних массовых электролитов К50-7, К50-12 и пр. Возможно, именно ЭГ были их "прародителями"...

Производитель - Воронежский завод радиодеталей, ныне Воронежский конденсаторный завод; а разработаны они были питерским ГосНИИ резисторов и конденсаторов (aka НИИ "Гириконд"), который передал ВЗР техническую документацию для серийного производства в 1955 году.

Источники:

1. Всесоюзная промышленная выставка. Сборник справочных листков. 1956. - Министерство радиотехнической промышленности.
2. Справочник радиолюбителя. Издание второе. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1958 (Массовая радиобиблиотека, вып. 286).
