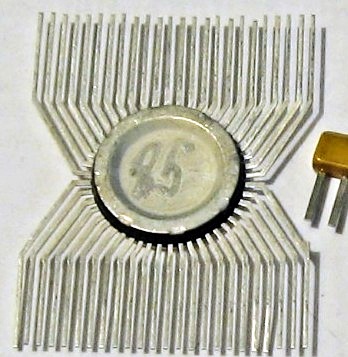

Очень характерный для изделий питерской
"Светланы" 48-выводной
металлокерамический корпус-"паук". Встречается также в
535ой, 536ой серии,
в 145ой, и других...
Глядя на подобные изделия, мне иногда хочется переименовать сайт в "Музей электронного маразма". Да простят меня разработчики этой и подобных микросхем, но - это ж надо было очень постараться чтобы получился настолько неудобный корпус! Монтаж такой микросхемы - чистый хоррор, а уж каков он в производстве, я боюсь и гадать... Назначение этой микросхемы - цифровой коммутатор 16х16. Входит в микропроцессорный комплект с программируемой структурой первого поколения. N-МОП логика. |
![]() |

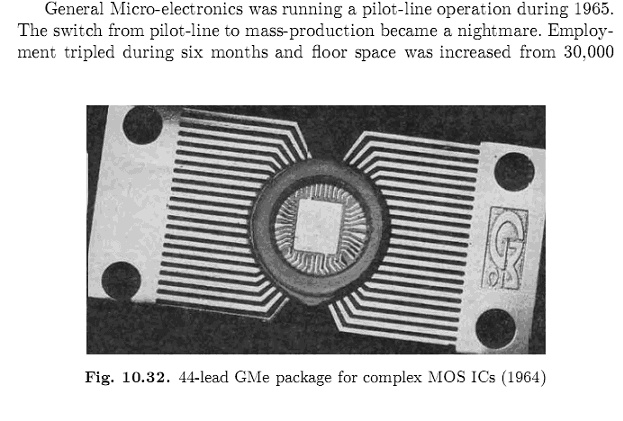

Корни у таких корпусов растут из седой старины, 60-х годов, в них паковались первые КМОП микросхемы для калькуляторов, вместе с которыми их, надо полагать, "Светлана" и позаимствовала:
![]() |
![]() |
