В эту широко известную серию входят многофункциональные аналоговые микросхемы, в основном для применения в черно-белых и цветных телевизорах, радиовещательных приемниках, магнитолах и магнитофонах.
| 1УС744 | 174ГФ2 | 174КН1 | 174ПП1 | 174ПС2 | 174УВ1 | 174УН20 | 174ХА02 | гибридные аналоги 174ой серии |
| 174ПС3 | 174УВ4 | 174УН22 | 174ХА18 | |||||
| 174ПС5 | 174УВ6 | 174УН25 | 174ХА22 | |||||
| 174УН27 | 174ХА26 | |||||||
| 174ХА39 |

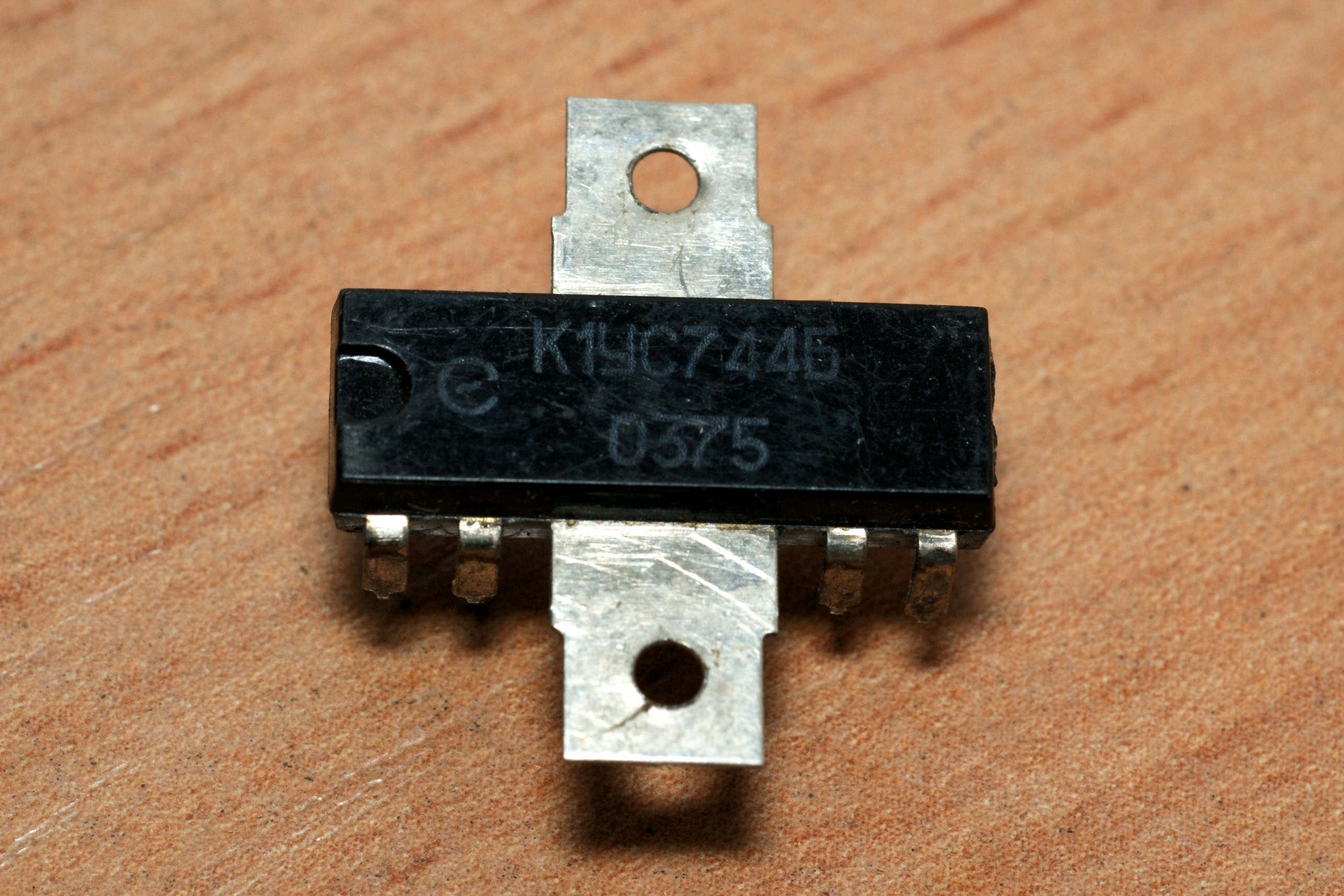

Эта микросхема более известна в своём позднем варианте, К174УН4Б. А вот о старой версии упоминаний как-то маловато...
Она представляет собой вполне рядовой усилитель мощности для бытовой портативной радиоаппаратуры, обеспечивает выходную мощность 1 Вт при коэффициенте гармоник 2%, напряжение питания 9 В. Справочный лист на неё, и статья от разработчиков.
Тема по её разработке называлась "Флейта", главный конструктор Чайкин И.П.
Производитель - ПО (ныне АО) "Орбита", г.Саранск.

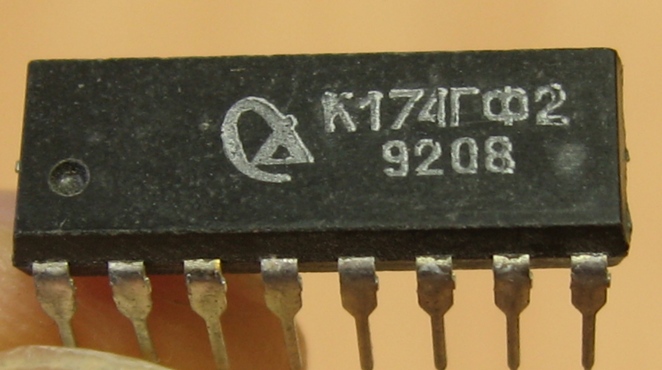

| Довольно редкая микросхема. Генератор сигналов специальной формы (синус,
треугольник, формирование АМ- ЧМ- ФМ-колебаний); тема "Форинт". Справочный лист на неё, и на военную версию. Производитель - НИИ Дельта (Москва). |
 |

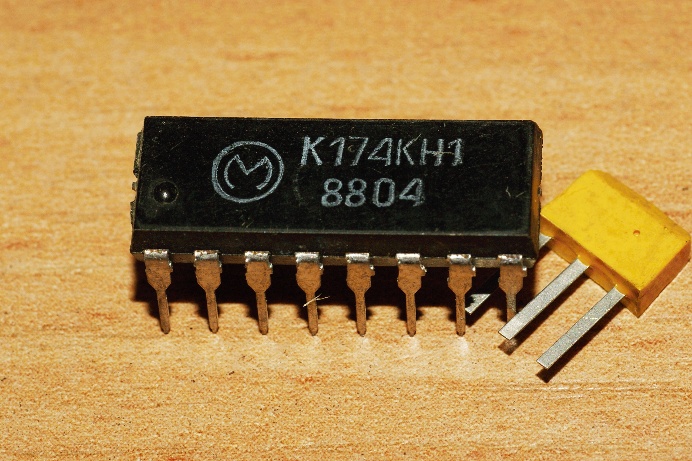

Микросхема К174КН1 представляет собой формирователь сигнала блокировки АПЧГ с возможностью последовательного переключения каналов в обоих направлениях при управлении сигналами дистанционного управления в трехразрядном двоичном коде. Предположительно, разработана в ходе ОКР "Фортуна"

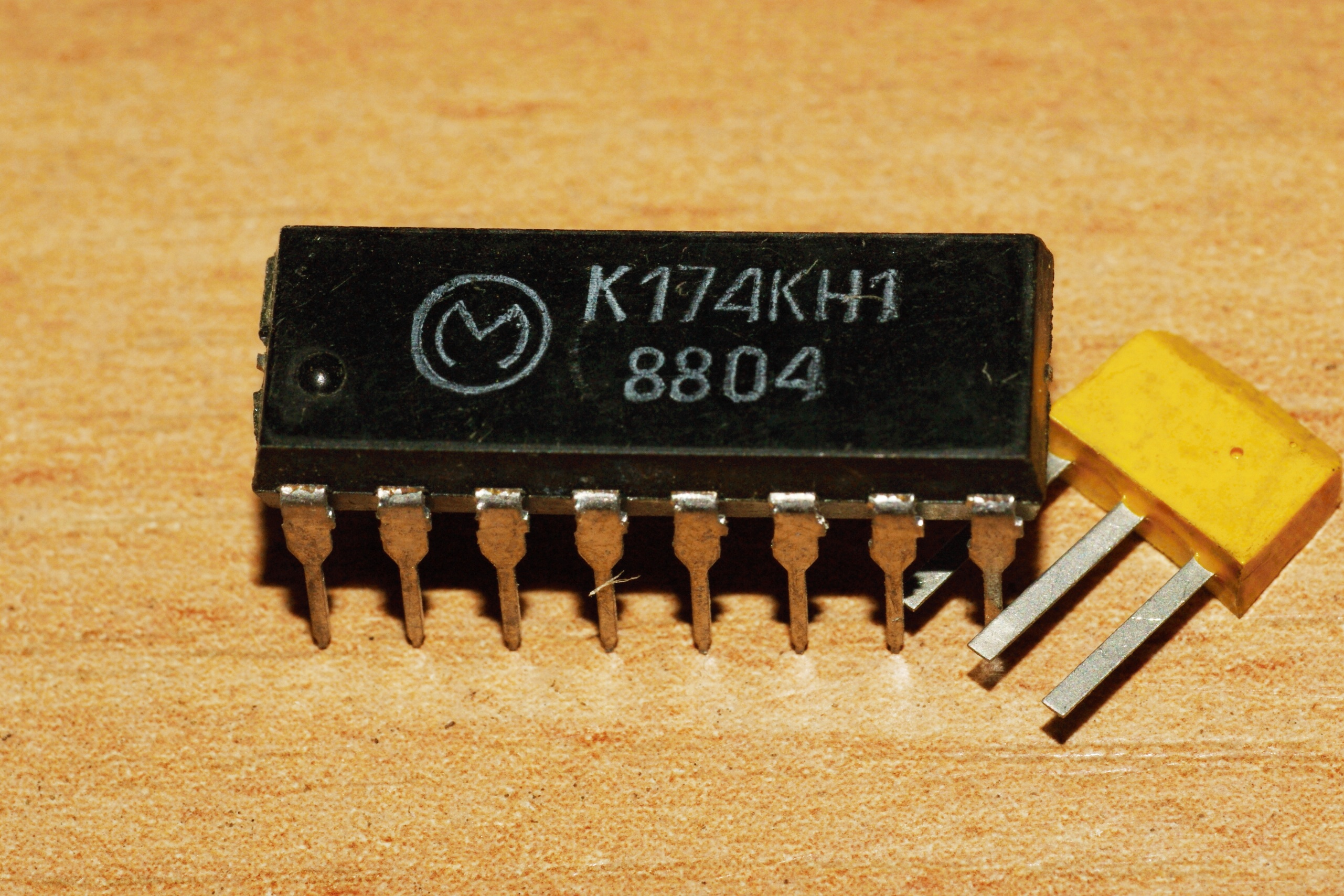

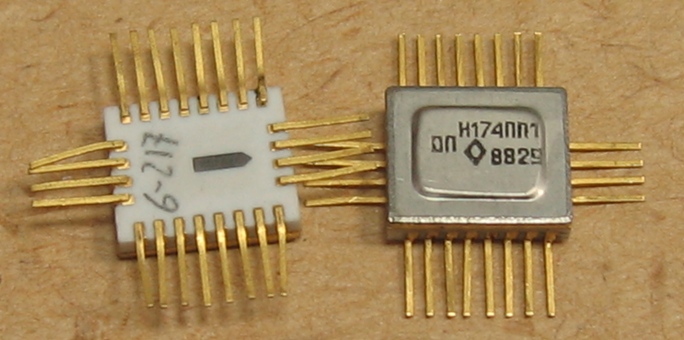

Микросхема предназначена для использования в блоке управления телевизоров черно-белого и цветного изображения в качестве восьмиканального коммутатора. Справочный лист и данные из отраслевого каталога на неё.
Самое примечательное в ней - производитель. Логотип принадлежит объединению МЭЛЗ (Московский электроламповый завод), увидеть его на микросхеме весьма неожиданно. Дело в том, что микросхема выпущена московским заводом "Цвет", который входил в объединение.
Кстати, она представляет собой дальнейшее развитие микросхемы К421КН1 того же завода "Цвет".
Вот весьма редкая микросхема, фазовый демодулятор (преобразователь фазы); шифр ОКР "Физика". Справочные данные на неё от Александра Перебаскина.
Производитель здесь не маркирован, но по общим признакам это московское НПО Дельта.
 | |
| |
| |
| |
| |
| |
| |
|

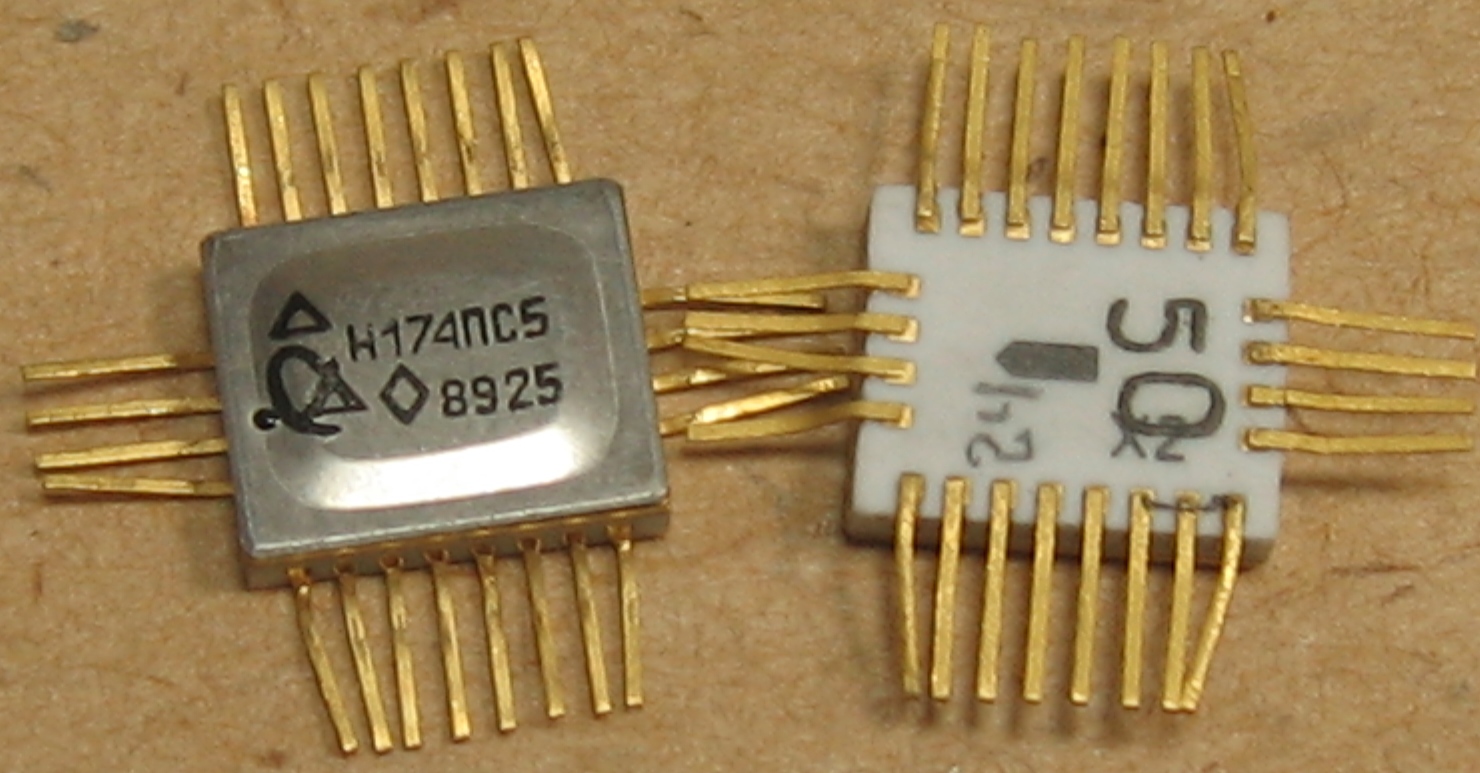

Двойной балансный смеситель (тема "Фасоль-2"). По выводам она совпадает с известной 174ПС1, а рабочая частота гораздо выше, до 500 МГц (у ПС1 - 200 МГц). Заметные отличия в прочих параметрах заставляют думать, что это не просто "разогнанный" вариант ПС1, а новая схема. Справочный лист на неё.
Появляется эта микросхема в конце 80-х годов - для корпусированного варианта, 174ПС2, пишут "серийная поставка с 1989г". Ну а бескорпусной вообще нигде не упоминается...
Производитель - московский НИИ Дельта.

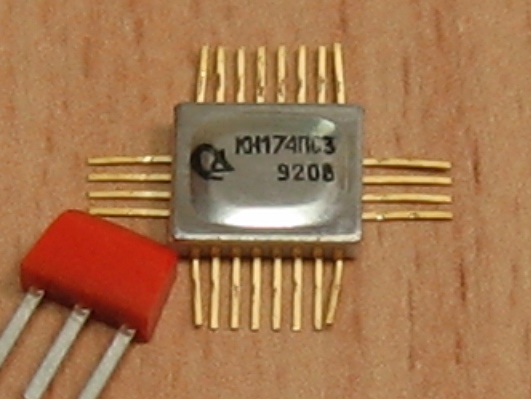

Несколько более известная микросхема. Хотя всё равно она довольно редка.
Двойной балансный смеситель (тема "Флотилия-2"), диапазон частот до 200 МГц. Справочный лист на неё.
Производитель - московский НИИ Дельта.
Еще один экзот. Известно только то, что это какой-то высокочастотный смеситель. Пожалуй, это последний аналоговый перемножитель отечественной разработки.
Производитель - московское НПО Дельта.

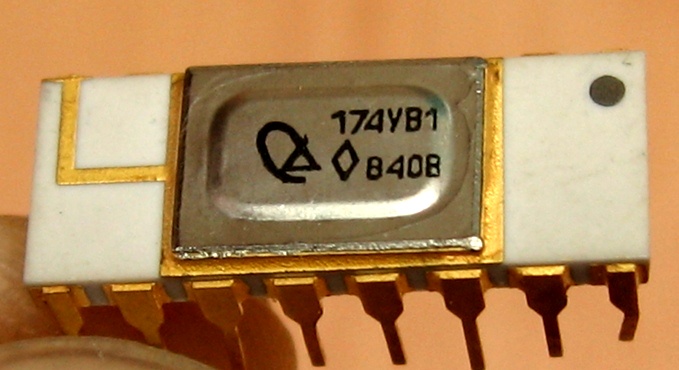

Вновь почти неизвестная микросхема, вновь московского НИИ Дельта.

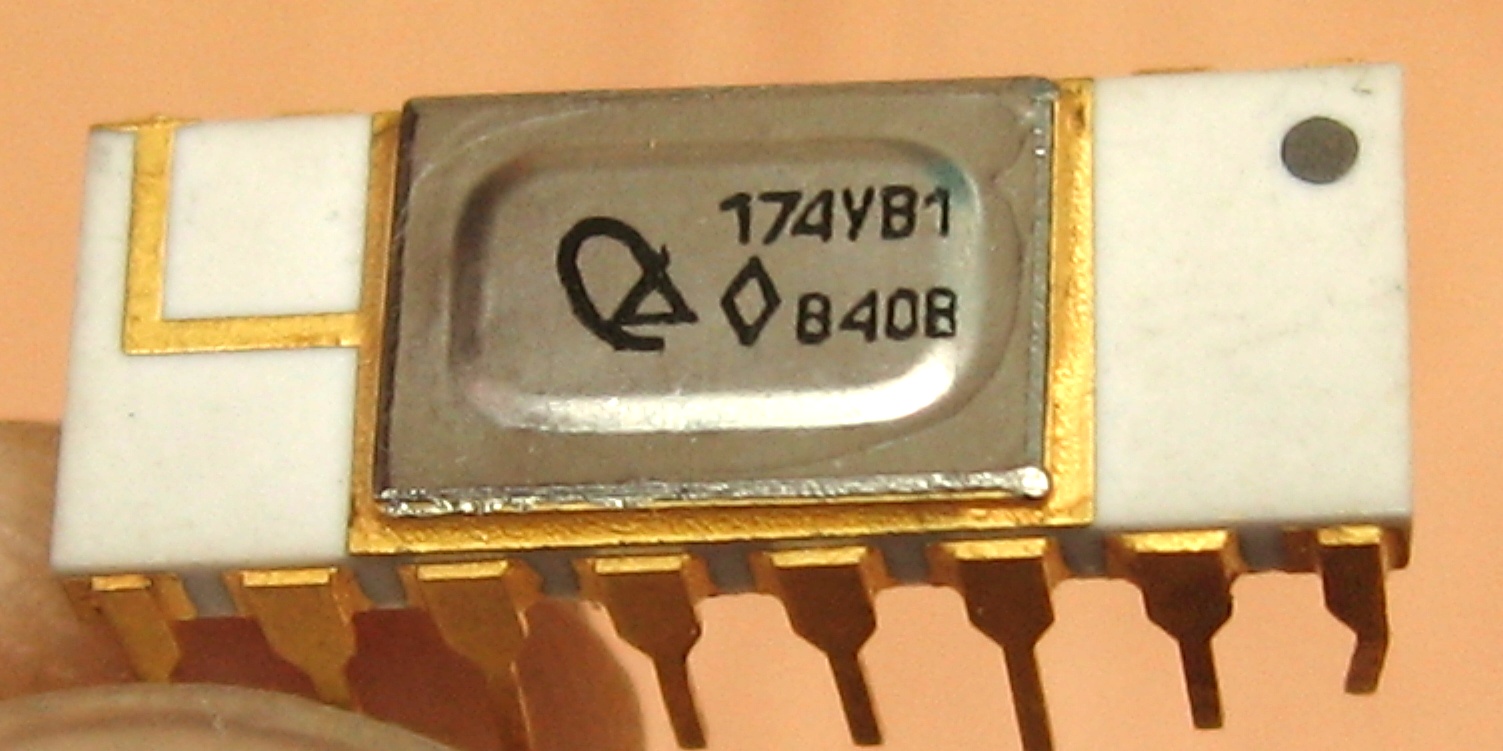

Регулируемый УВЧ (тема "Фасон-1"), с диапазоном частот до 300 МГц. Данные из отраслевого кталога на неё.
|
Напряжение питания 6 В |
|
Ток потребления 15 мА |
|
Коэффициент усиления напряжения 8...11 дБ |
|
Коэффициент ослабления усиления на верхней граничной частоте -3 дБ |
|
Коэффициент шума 3 дБ |
|
Глубина регулировки АРУ по напряжению 20 |
|
Входное напряжение 5 мВ |

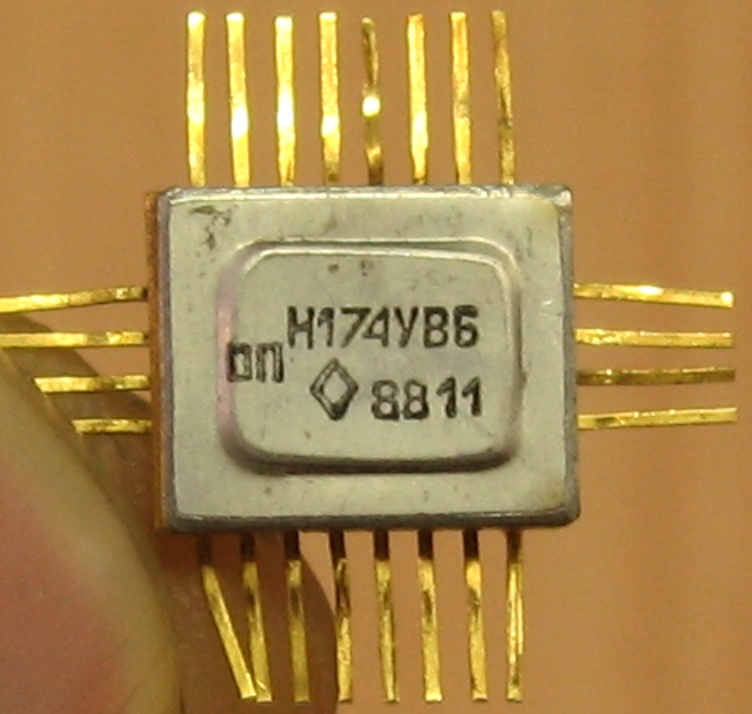

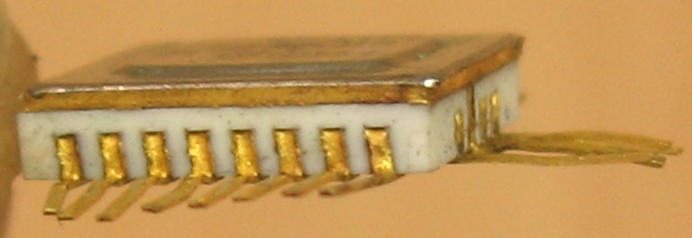

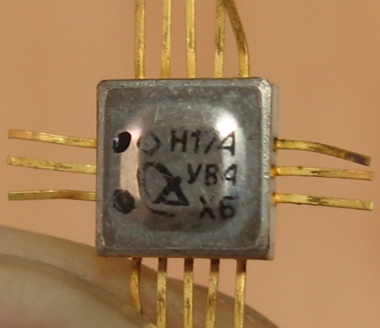

| Тоже почти неизвестная микросхема.
Усилитель высокой частоты, широкополосный, логарифмический, до 300 МГц;
по некоторым источникам на диапазон
10...250 МГц. Разработана по ОКР "Флаг-1".
Коэффициент усиления 13 дБ, коэффициент шума 13 дБ, крутизна ЛАХ 1.5 дБ, сдвиг фазы на частоте 120 МГц - 5 град. Напряжение питания +12 В, потребляемый ток 30 мА. Принципиальная схема от неё, от Александра Перебаскина. Производитель - НПО Дельта (Москва). |
 |
| |
| |
| |
| |
| |
| |
| |
| |
|

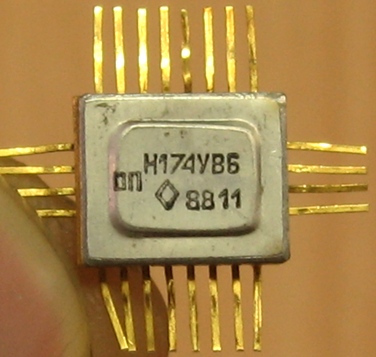

| Про эту микросхему также почти ничего не известно.
Широкополосный УВЧ и смеситель; других данных нет.
Производитель - НПО Дельта (Москва). |
 |

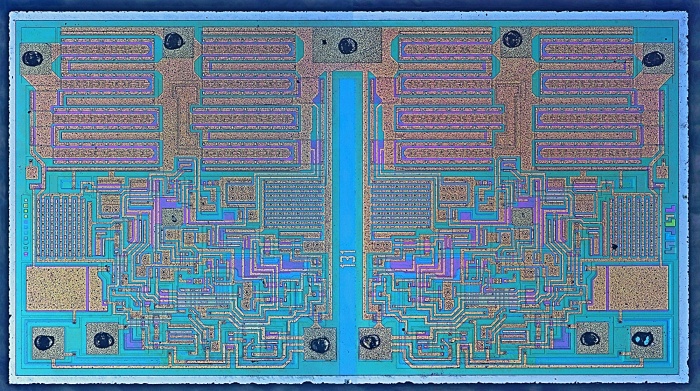

Немного неожиданная микросхема - такой архаичный корпус, и для разработки 90-х годов? Но да. Такое время...

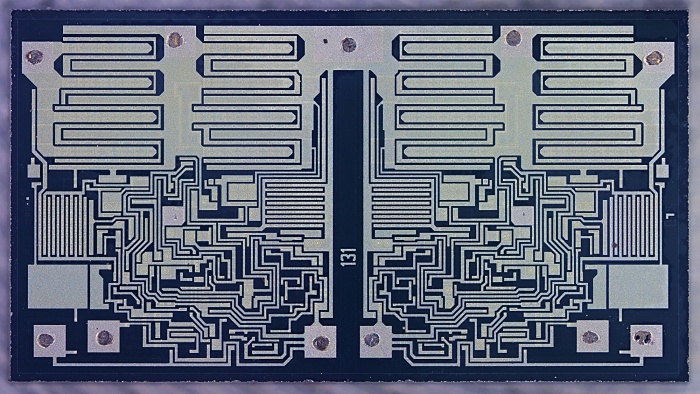

Да и сама микросхема, двухканальный усилитель мощности звуковой частоты, реализована необычным образом. На одном кристалле - две схемы К174УН14, выполненные зеркально друг другу.
Производитель - ОАО "Орбита", г.Саранск.
(фото с форума Радиокартинки)
(фото с форума Радиокартинки)

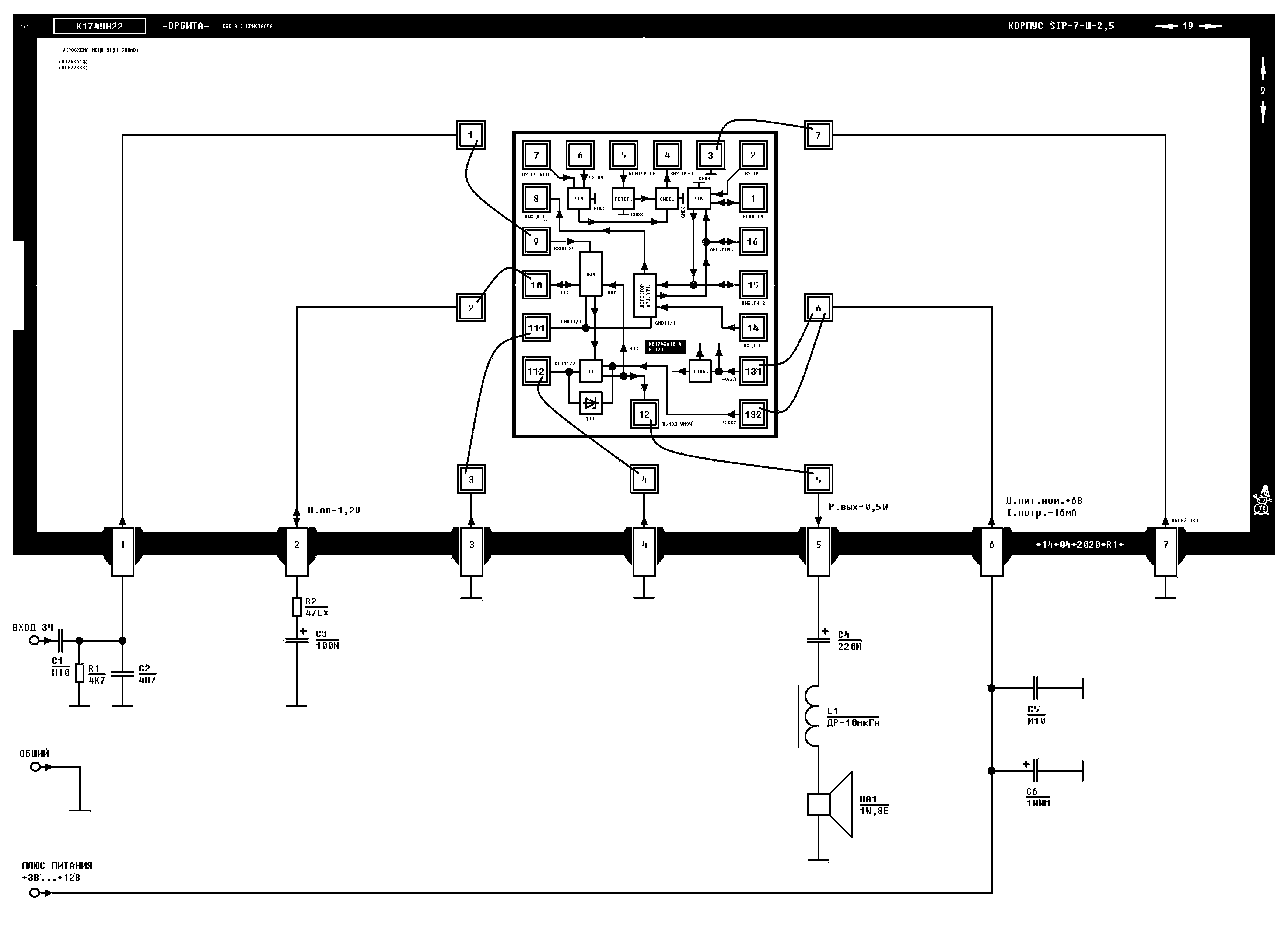

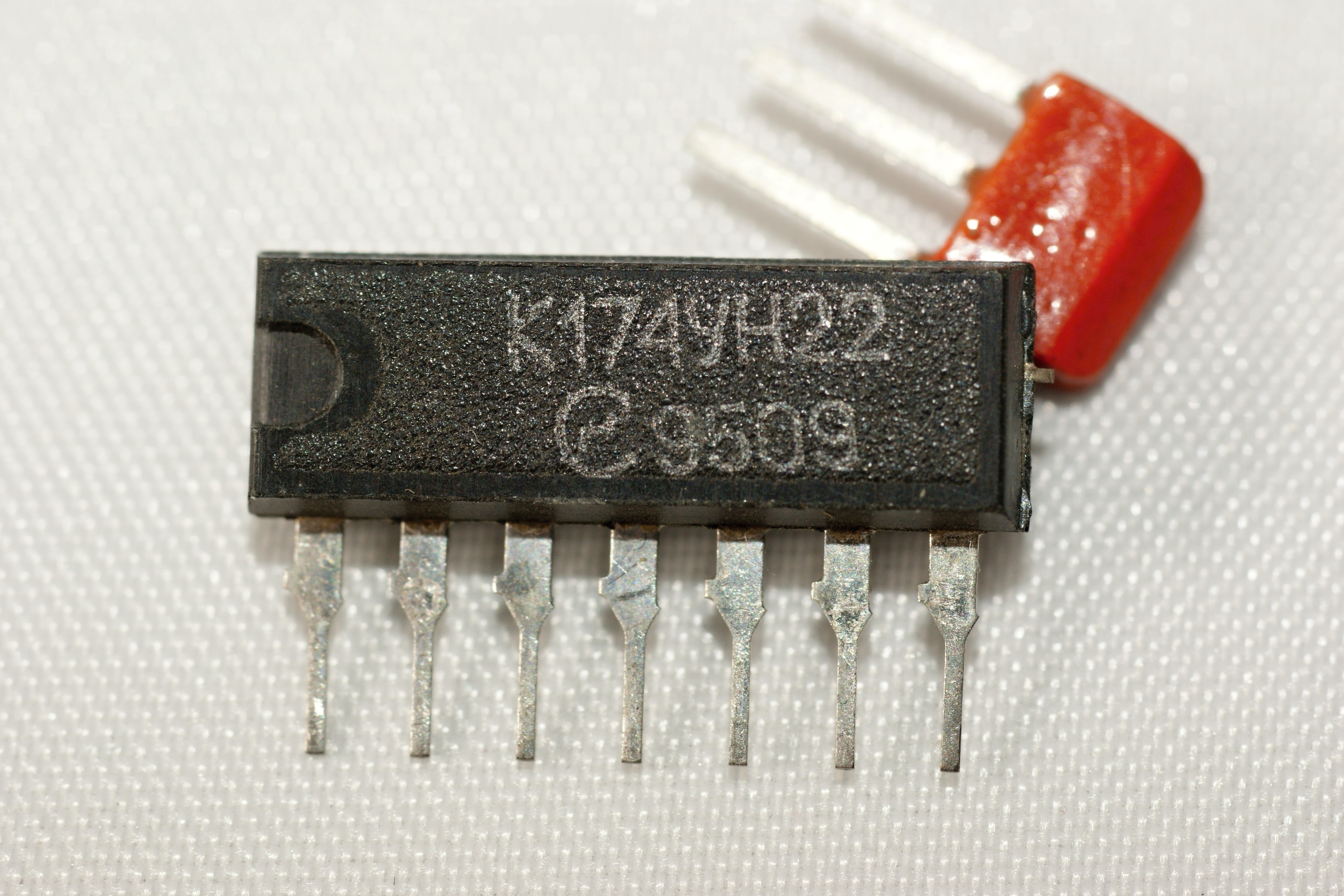

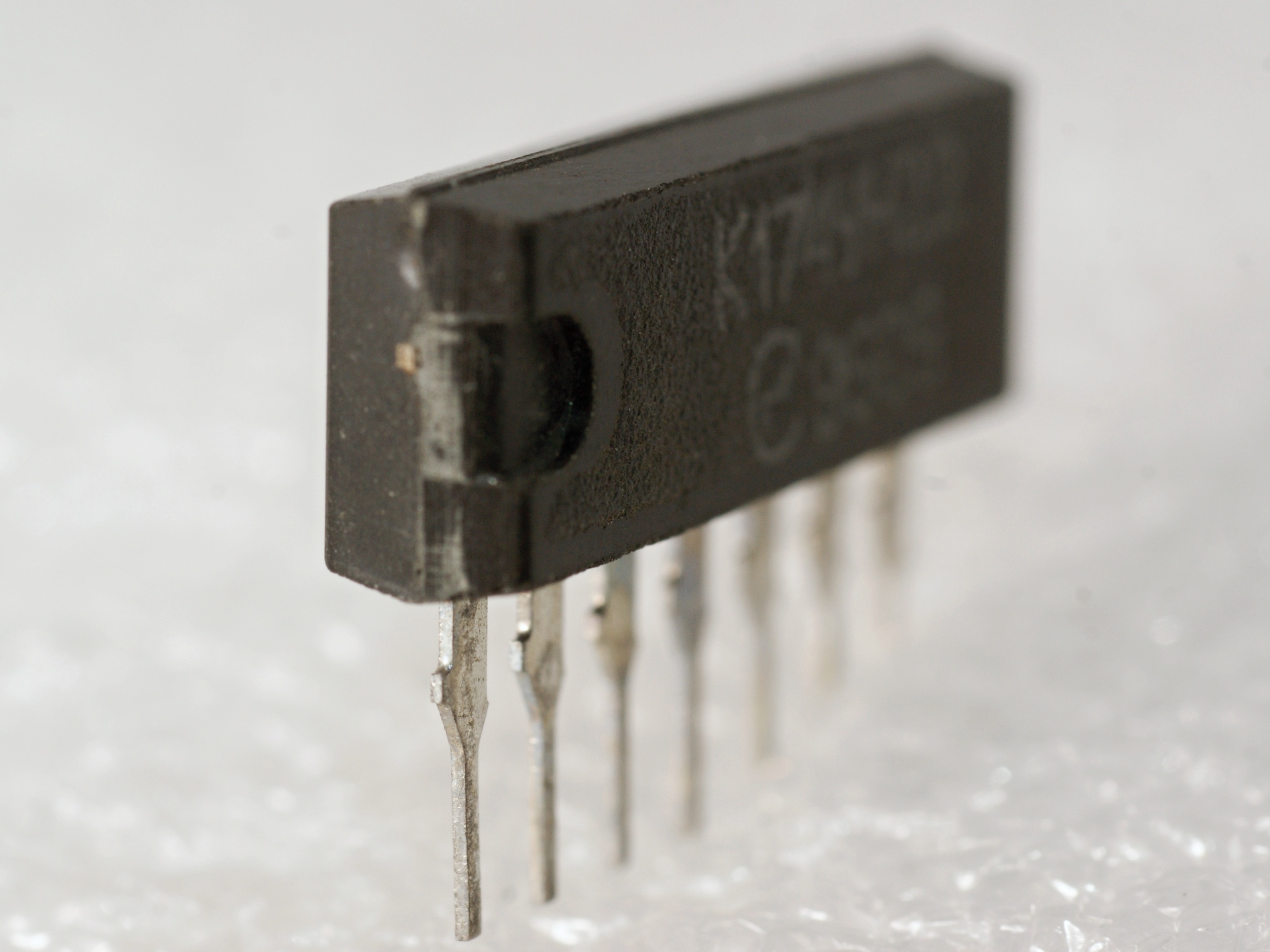

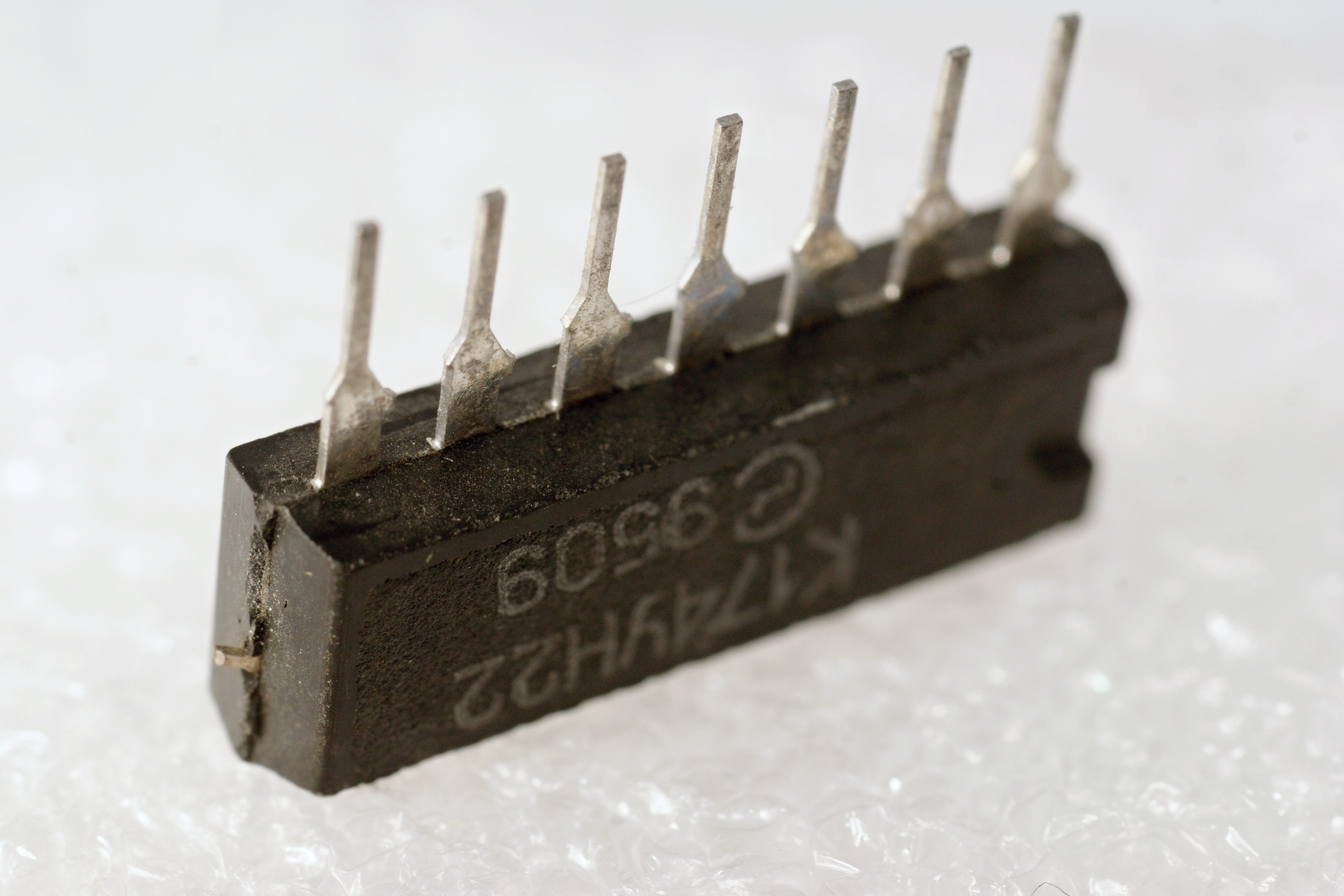

Одноканальный усилитель мощности звуковой частоты для бытовой звуковоспроизводящей аппаратуры с батарейным питанием (напряжение питания 2...9 В, выходная мощность до 400 мВт).
Производитель - ОАО "Орбита", г.Саранск.
Любопытно, что справочная информация по К174УН22, размещённая на многочисленных сайтах в интернете, ссылается на корпуса DIP-8 и SOP-8. Хотя, как видим в действительности, он совсем другой.

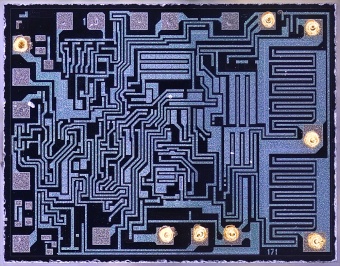

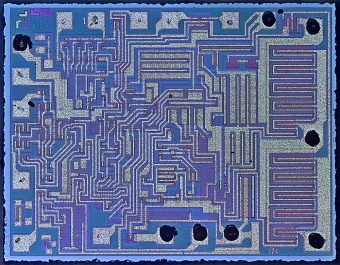

Вскрытие показало несколько неожиданную картину. Внутри неё - кристалл от К174ХА10, но используется он только как УНЧ.
|
|

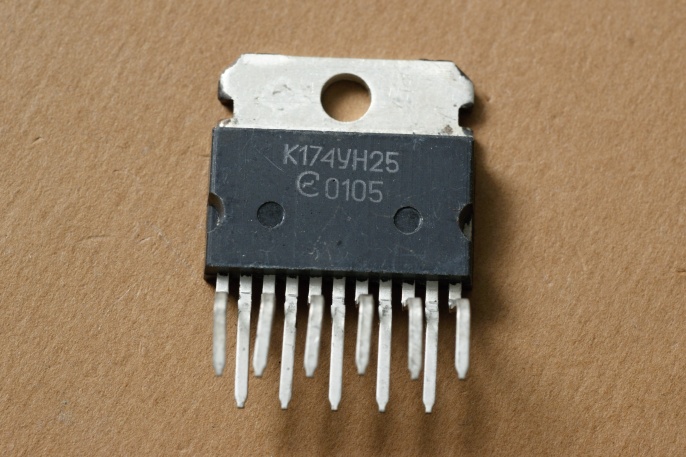

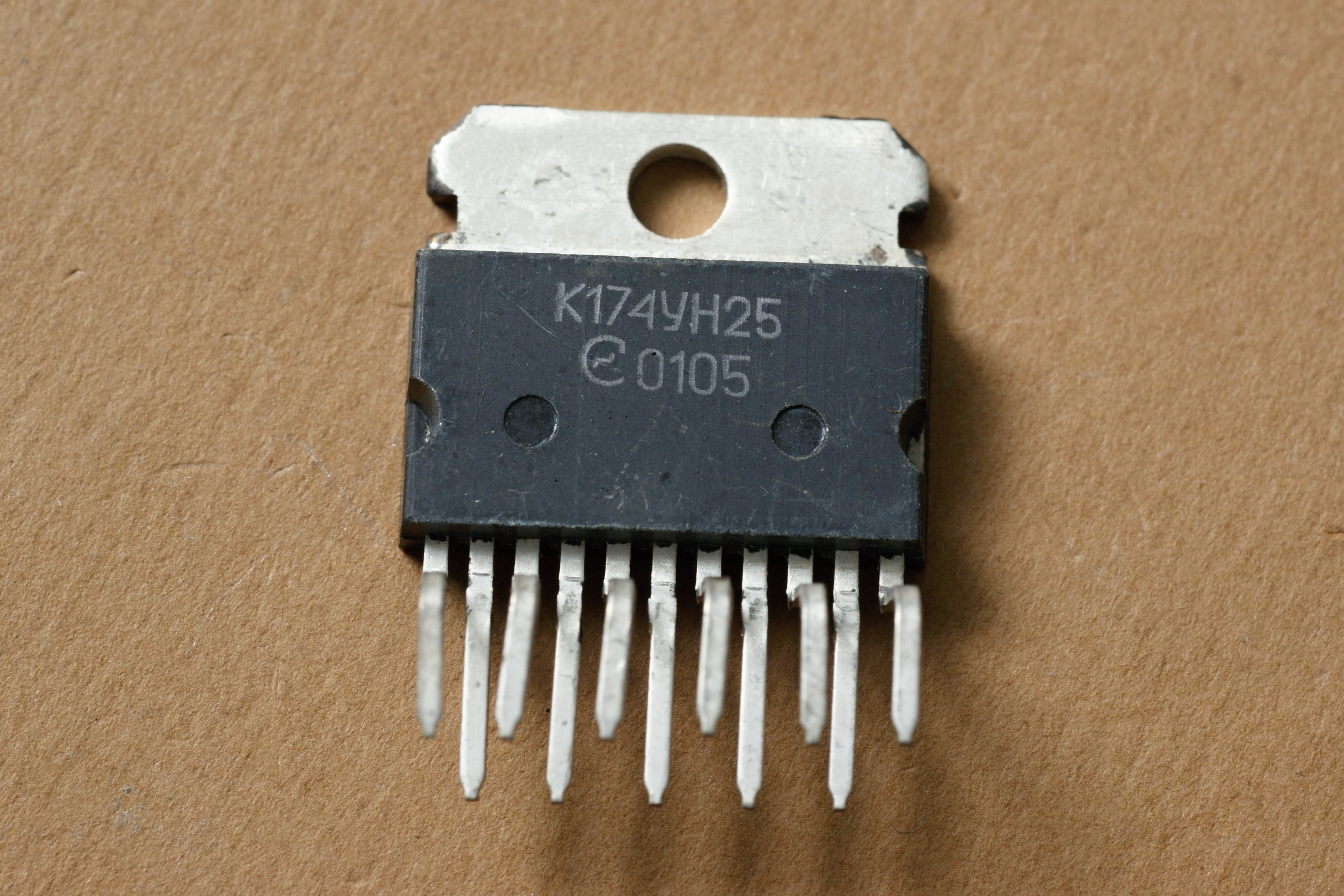

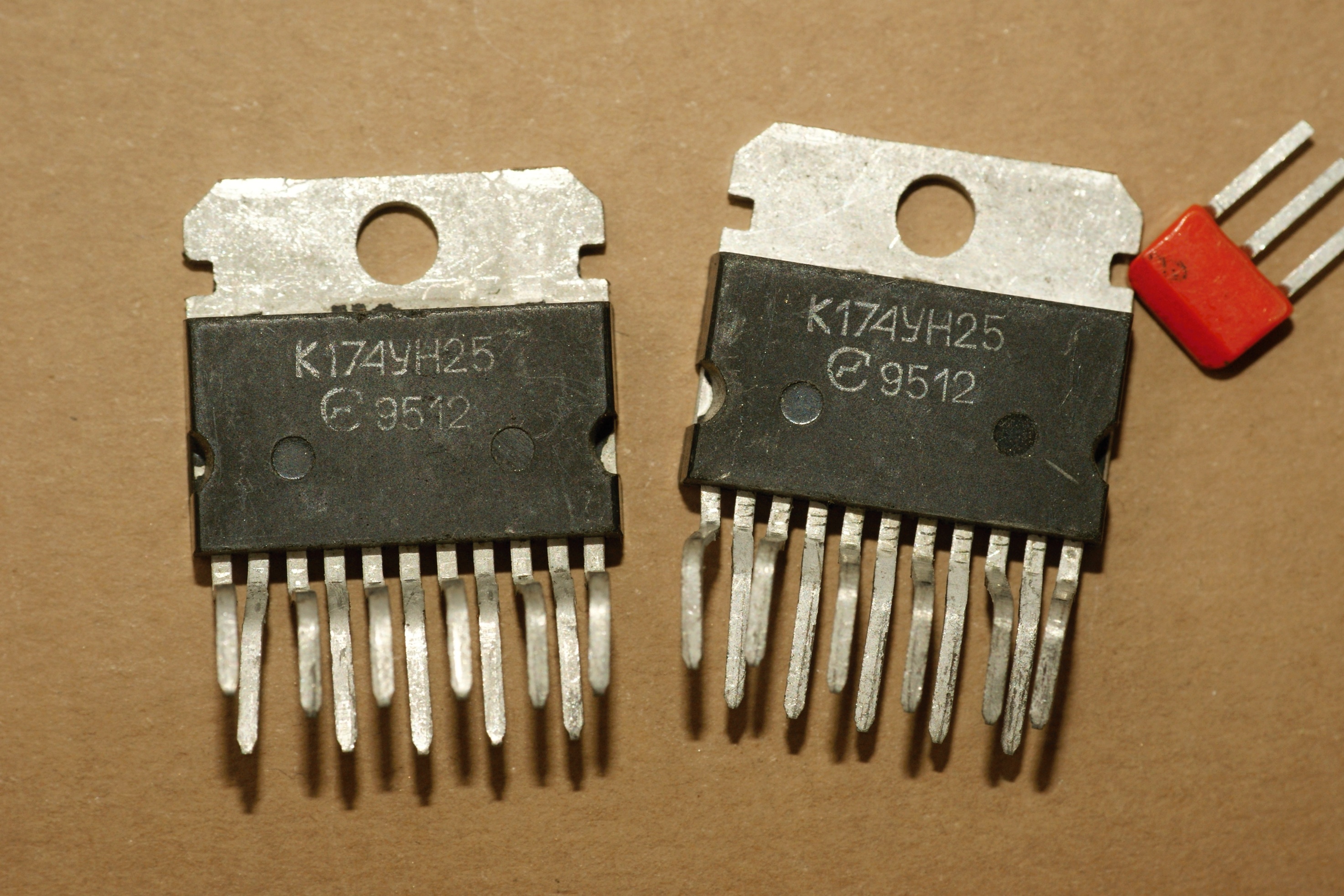

Это отечественный аналог мегапопулярной в 90ые годы микросхемы стерео-УНЧ TDA2004. Но дешевый импорт Philips'а и его разнообразных клонов совершенно "убил" 174УН25, настолько, что она даже в справочники практически не попала...
Производитель - ОАО "Орбита", г.Саранск.

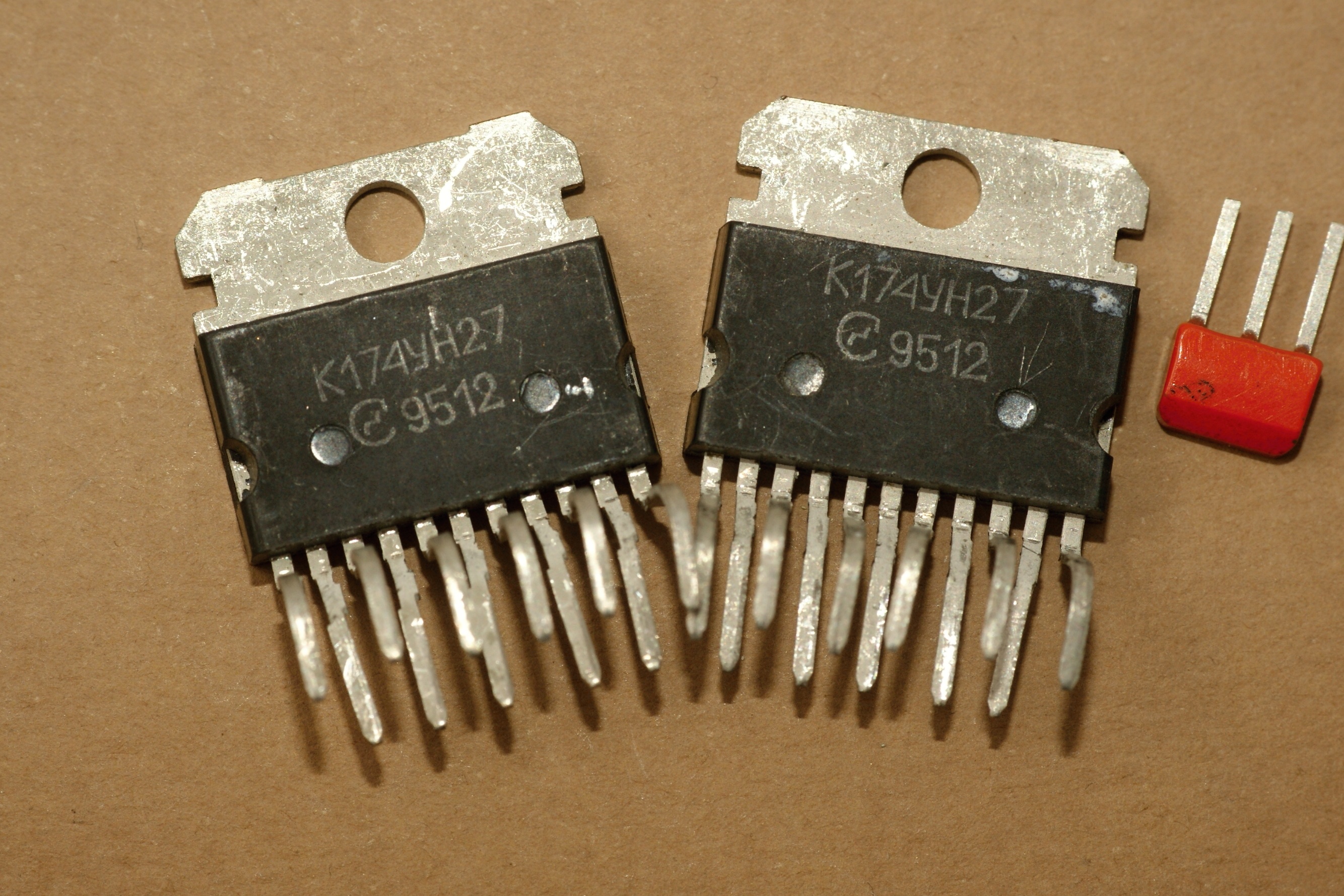

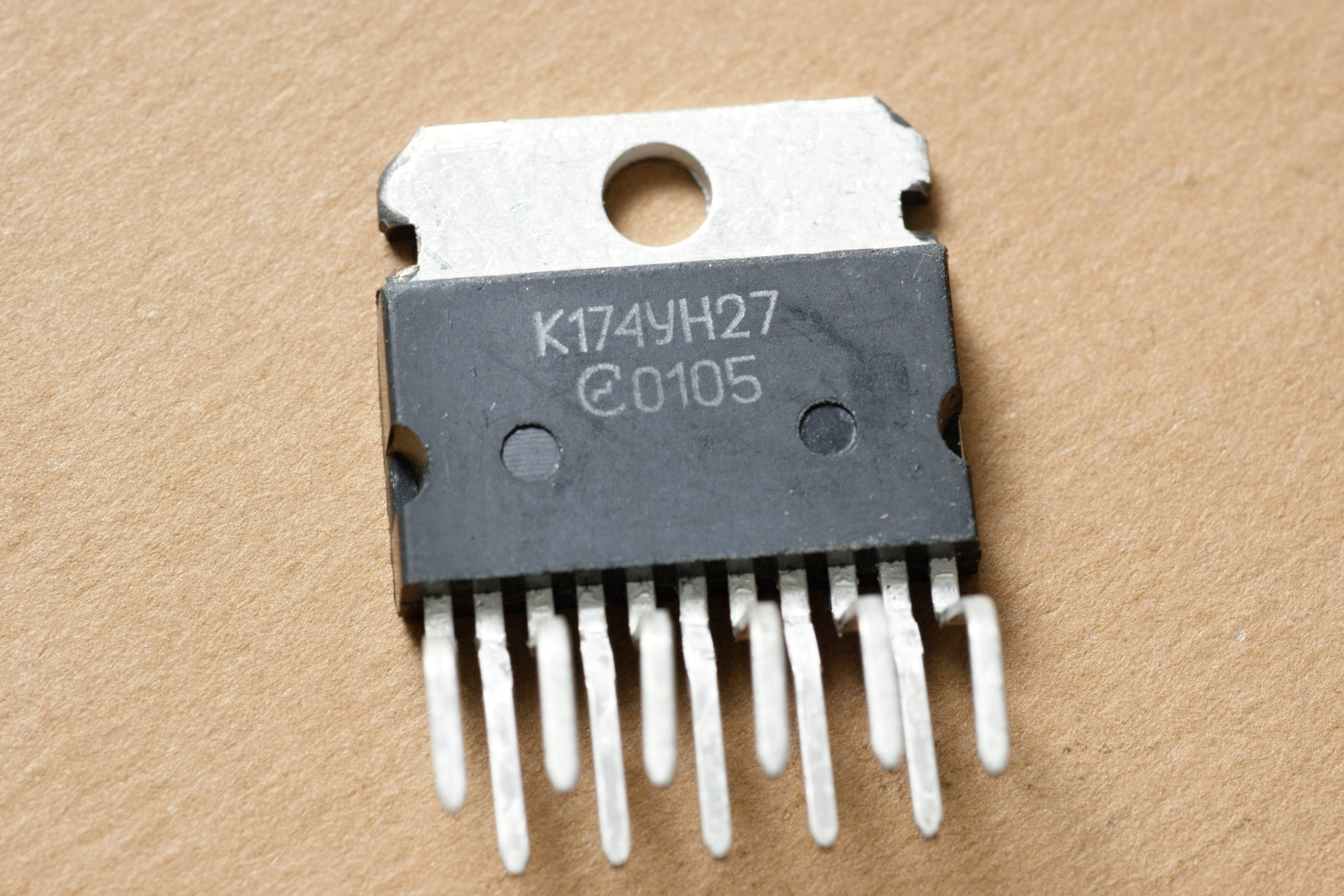

Копия очень массовой микросхемы УНЧ TDA2005. Как и своя "сестра" К174УН25, она вчистую проиграла рынок импорту и сейчас представляет собой настоящий раритет, к тому же её практически нет и справочниках.
Производитель - ОАО "Орбита", г.Саранск.
(экспонат предоставлен фирмой
ЗАО "Электронные системы контроля", г. Пермь.)

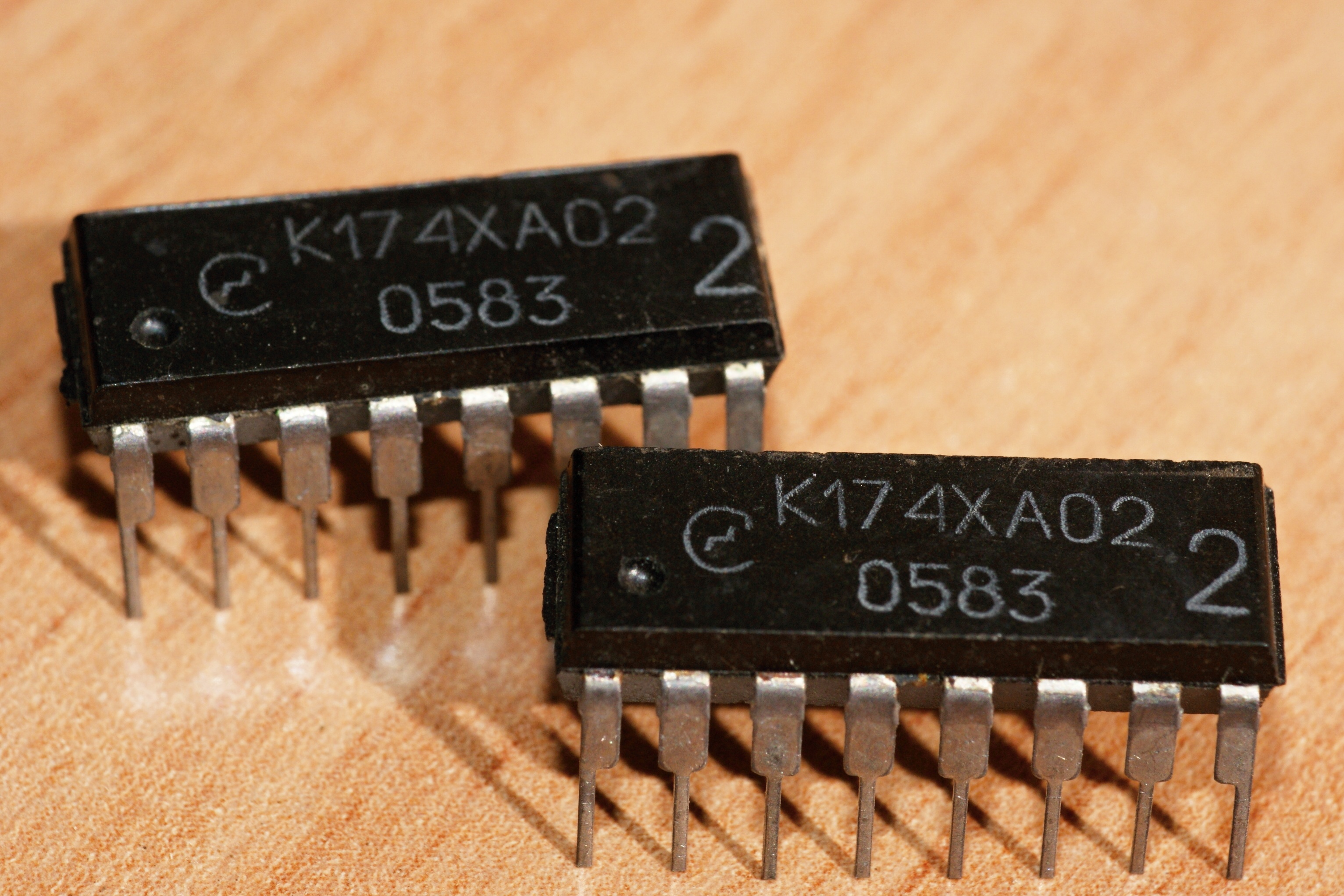

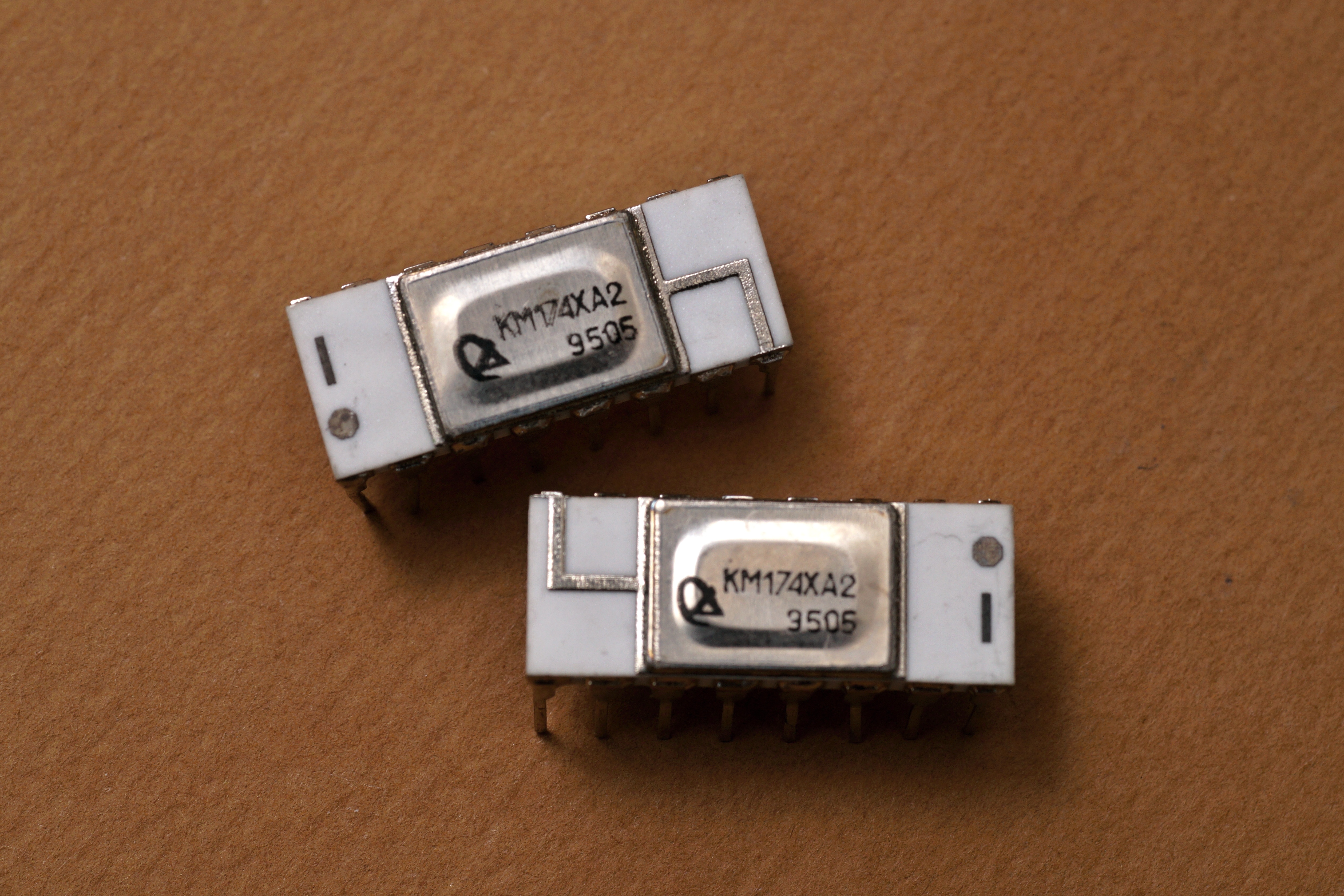

Что это? чем отличается от К174ХА2? ответ на эти вопросы найти было не
так уж просто.
Итак, электрически эта микросхема полностью совпадает с К174ХА2, но отличается корпусом -
238.16-5 вместо 238.16-1. Хотя отличить их "на глаз" мало кто сможет. Вот зачем-то
же нужно было вводить отдельный тип...
Производитель - ОАО "Орбита", г.Саранск.

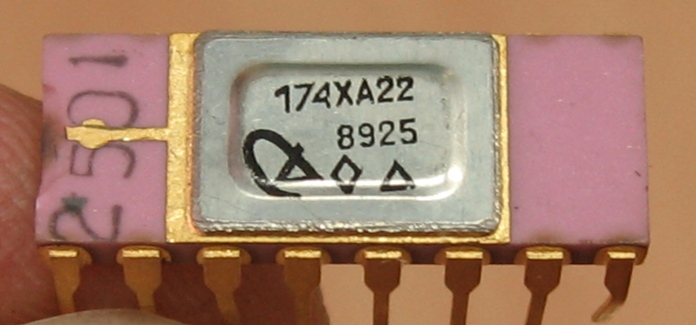

Ещё одно загадочное творения
московского НПО Дельта,
многофункциональная схема для ФАПЧ. Подробностей нет.
Необычная микросхема - схема формирования полного видеосигнала для телекамеры. Производитель - московское НПО Дельта.
Принципиальная схема
от неё, от Александра Перебаскина. Других подробностей нет.

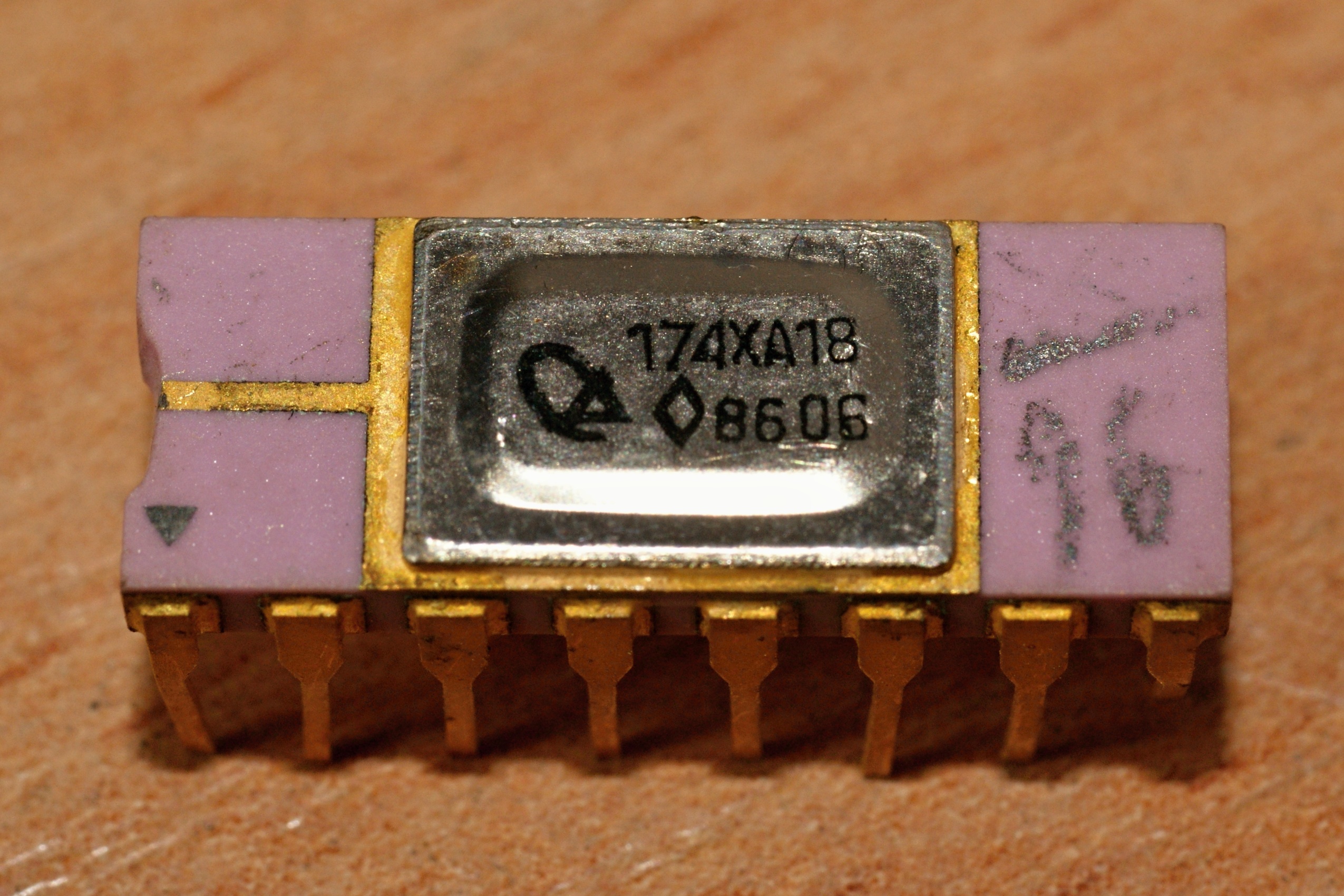

Микросхема выполняет функции преобразования частоты, усиления и ограничения промежуточной частоты, частотного детектирования, предварительного усиления низкой частоты, бесшумной настройки. Предназначена для работы в ЧМ трактах радиоприемных устройств (носимых связных приемников) с двойным преобразованием частоты. Справочный лист и заводской паспорт на неё.
Производители - АО "Орбита", г.Саранск и Ливенский завод "Диск".
Обратили внимание? микросхемы в разных корпусах! саранские в 16-выводном корпусе, как у западного прототипа МС3361СР. А ливенские в 18-выводном. Причём по справочному листу все восемнадцать задействованы, пустых нет. Не знаю, как это прокомментировать...
Вот ещё интересные образцы от Нальчикского ЗПП (ПО "Элькор"). Похоже, завод разварил кристалл в корпус DIP-20 и лишние два боковых вывода то ли сточил, то ли спилил вместе с корпусом.
(фото с форума Радиокартинки)
(фото с форума Радиокартинки)
Схема тракта цветного телевизора, аналог TDA4502A. Микросхема содержит задающие генераторы строчной и кадровой частоты, переключатель внешнего видеосигнала, УПЧ изображения, схемы АРУ и АПЧГ. Справочный лист на неё.
Одна из последних отечественных телевизионных микросхем, и одна из самых сложных. Но середина 90-х - плохое время для нашей электроники. Неизвестно, была ли хоть одна модель телевизора, где бы она применялась.
Производитель - ОАО "Орбита",
г.Саранск.

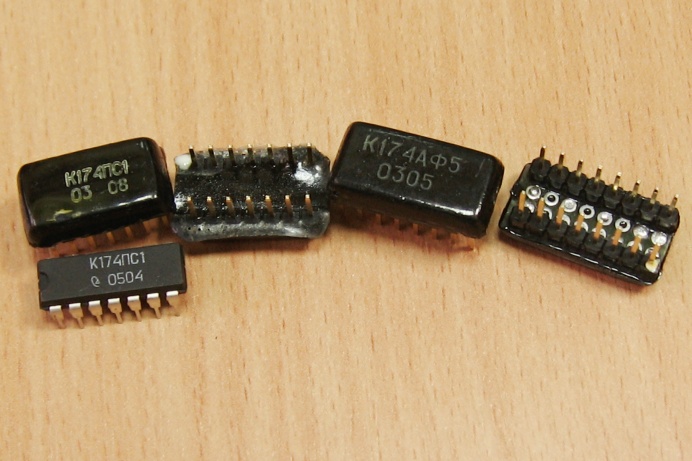

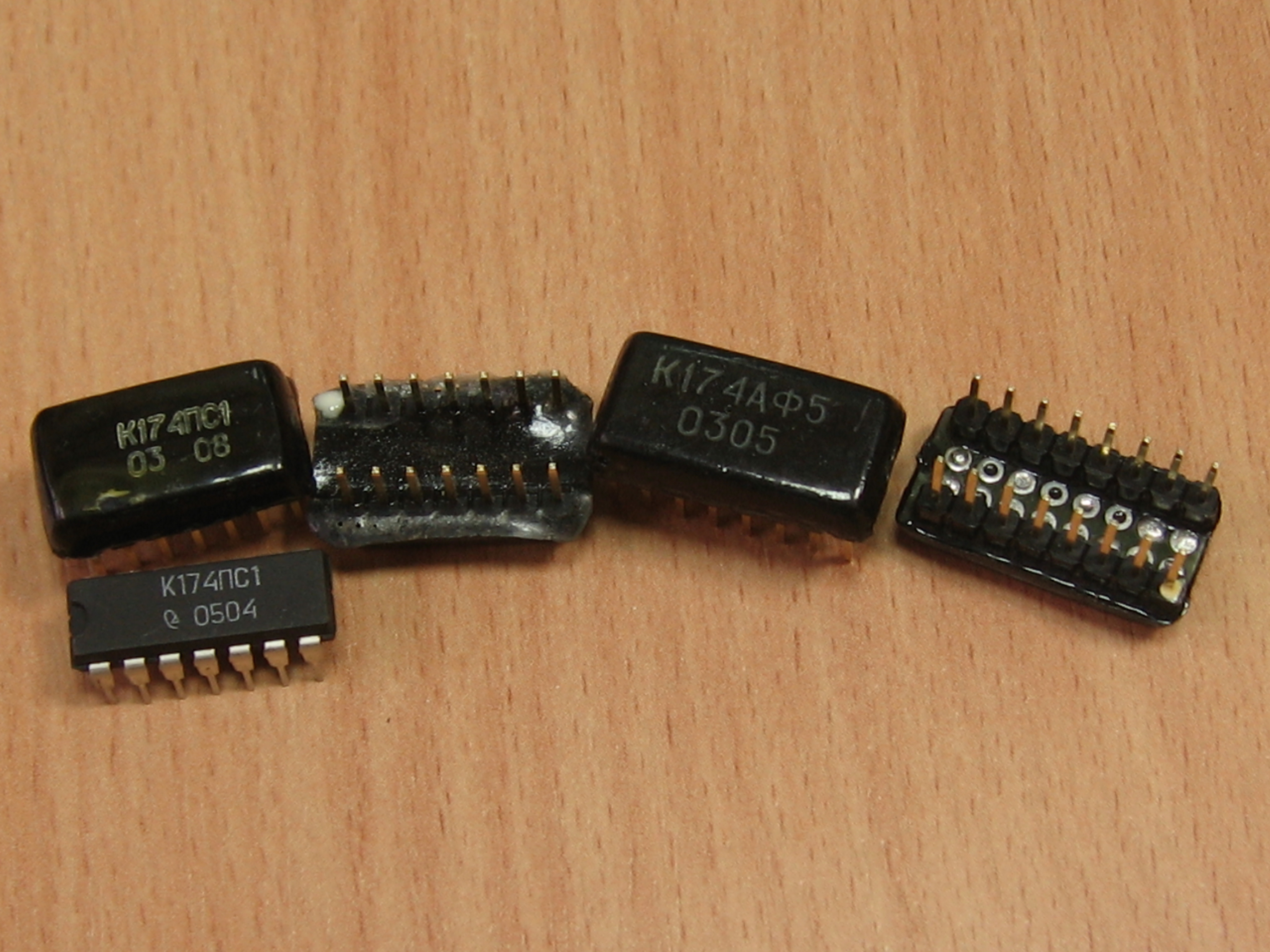

Вот такие забавные гибридные сборки, аналоги соответствующих микросхем из 174ой серии, появились в последнее время. Для сравнения рядом лежит "настоящая" К174ПС1...

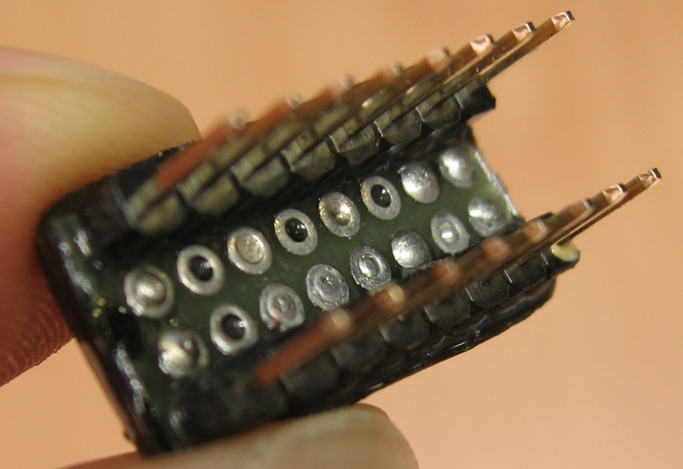

Простота технологии изумляет - обычная монтажная платка, китайские штыревые линейки в качестве выводов и компаунд. А, ну да, видимо еще какой-то кристалл внутри :))) О качестве пока ничего неизвестно.
По слухам, это творение безвестных белорусских мастеров.
