1835ая серия

Микропроцессорная серия, включающая в себя как собственно процессоры и микроконтроллеры, так и многочисленную периферию, причем совершенно разнообразных архитектур - и PC/XT, и DECовскую, и 80C31. Выполнена по КМОП технологии. Разработчик - НТЦ "Белмикросистемы".

1835ВГ1 1835ВЕ39 1835Д51 1835ПЛ1 1835РЕ1
1835ВГ2 1835ВЕ49 1835Д52
1835ВГ3
1835ВГ4
1835ВГ5
1835ВГ6
1835ВГ10
1835ВГ14

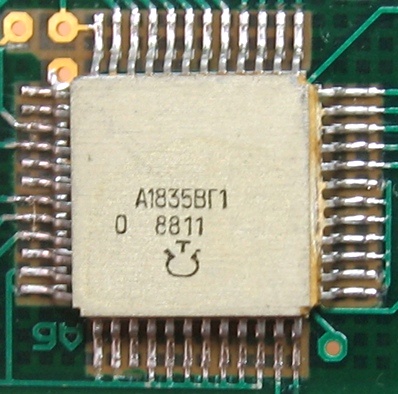

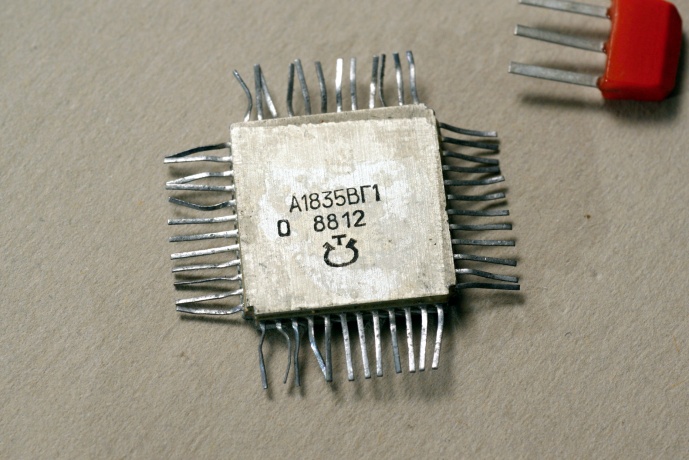

А1835ВГ1

Назначение - 8-разрядный контроллер клавиатуры и дешифратор.

Производитель - "Транзистор", г.Минск (Белоруссия).

В режиме контроллера клавиатуры микросхема обеспечивает формирование и фиксацию кода нажатой клавиши, выдачу запроса на обслуживание в ЭВМ, защиту от дребезга при нажатии клавиши, считывание и кодирование информации с матрицы клавиатуры 8х8 и передачу кода нажатой клавиши в последовательном виде.

В режиме дешифратора микросхема обеспечивает дешифрацию 4х15 и выработку сигналов записи информации в старший или младший (или одновременно в оба) байта ОЗУ.

Техническое описание на нее.

Электрические параметры

Скорость обмена информацией с внешними устройствами 500 Кбод (по шине Q-bus)
Тактовая частота 500 кГц
Ток потребления 5 мА
Диапазон температур -10...+70°С

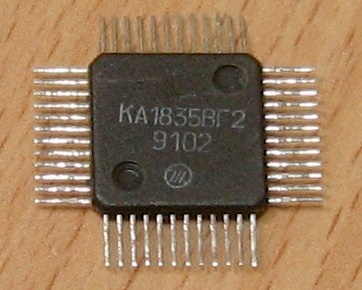

КА1835ВГ2

Назначение - 8-разрядный контроллер сменного модуля памяти для LZI-11/23, предназначен для сопряжения по последовательному каналу накопителя сменного модуля памяти с персональной микро-ЭВМ на базе серии КА1835.

Производитель - "Интеграл", г.Минск (Белоруссия).

Использовался, в частности, в сменном модуле оперативной памяти микрокомпьютера "Электроника МК-90".

Техническое описание на нее.

Электрические параметры

Объем адресуемой памяти 64 кб
Скорость обмена по последовательному каналу 500 кбод
Ток потребления 0,08 мА
Диапазон температур -10...+70°С

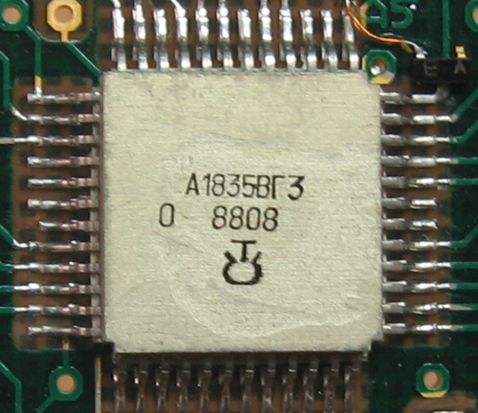

А1835ВГ3

Назначение - контроллер запоминающего устройства.

Производитель - "Транзистор", г.Минск (Белоруссия).

Предназначен для сопряжения блоков ОЗУ или ПЗУ, подключенных к системной шине МПИ (ГОСТ 26765.51-86), с персональной микроЭВМ на базе серии КА1835.

Объем адресуемой памяти - 32 кб, ток потребления 80 мА, диапазон температур -10...+70°С.

Техническое описание на нее.

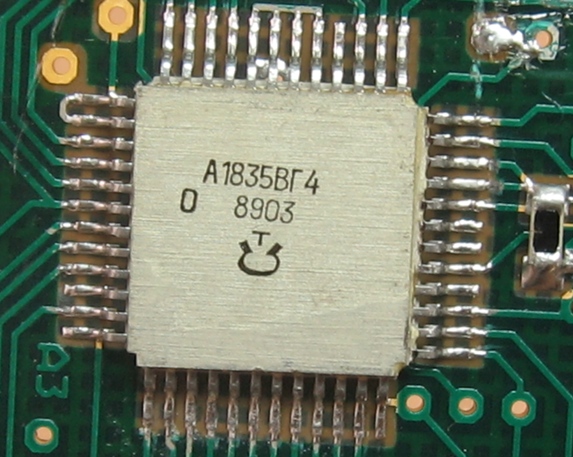

А1835ВГ4

Назначение - 16-разрядный контроллер внешних устройств. Предназначен для организации обмена между центральным процессором и периферийными устройствами.

Обмен между процессором и контроллером осуществляется с помощью параллельного интерфейса МПИ (ГОСТ 26765.51-86). Обмен с внешними устройствами осуществляется по последовательному каналу со скоростью не менее 500 Кбод. Техническое описание на нее.

Количество подключаемых внешних устройств - до 8. Адрес внешнего устройства и режим обмена контроллера с внешним устройство задаются программно. Осуществляется фиксация запросов на прерывание от внешних устройств; определяется приоритетность запросов от трех источников прерываний и их обслуживание по протоколу МПИ.

Производитель - "Транзистор", г.Минск (Белоруссия).

Электрические параметры

Ток потребления 80 мкА
Тактовая частота 2 МГц
Диапазон температур -10...+70°С

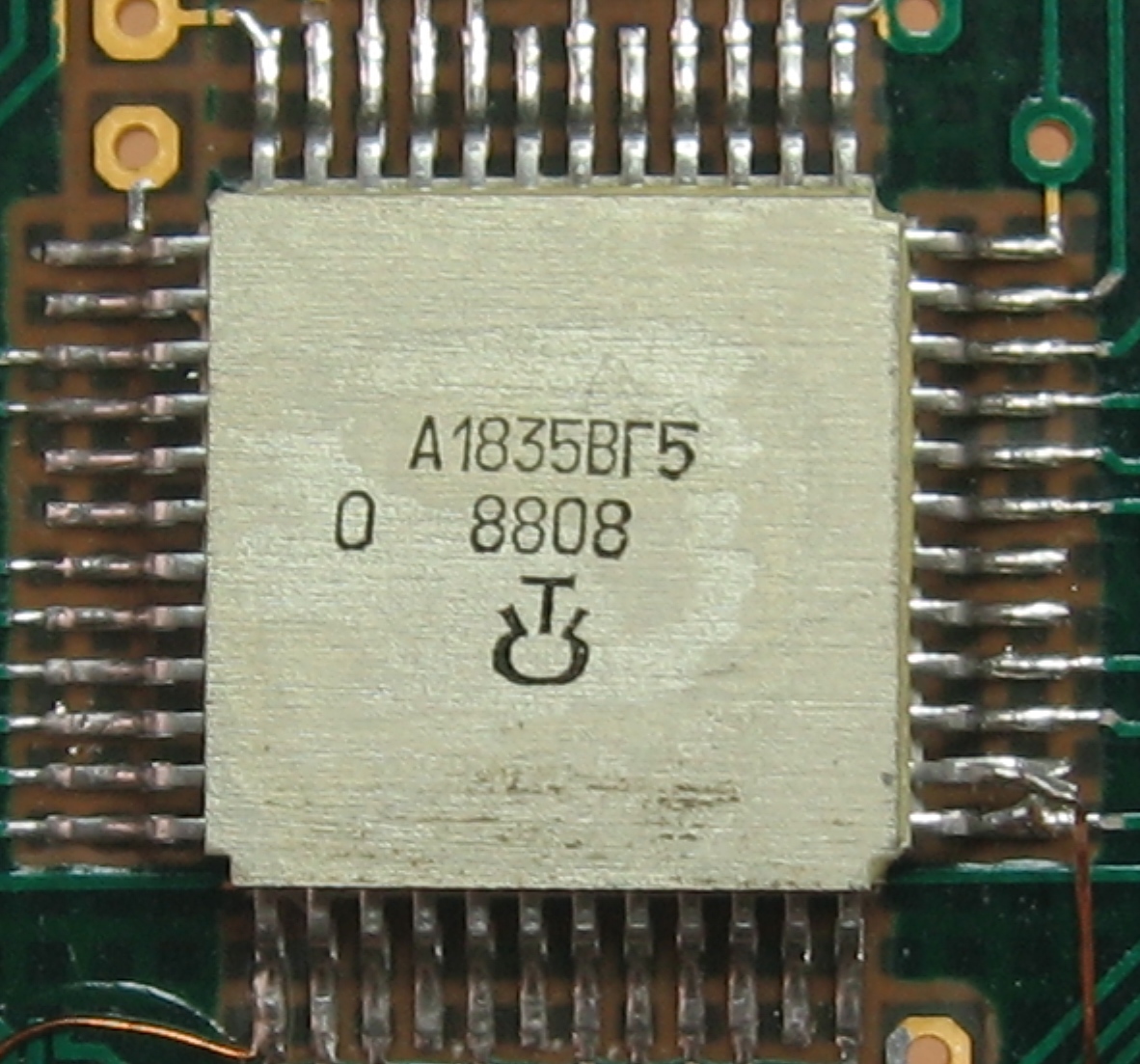

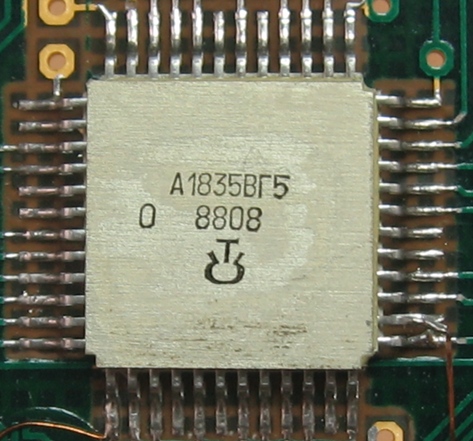

А1835ВГ5

Назначение - 8-разрядный системный контроллер. Техническое описание на нее. Производитель - "Транзистор", г.Минск (Белоруссия).

Электрические параметры

Ток потребления 15 мкА
Диапазон температур -10...+70°С

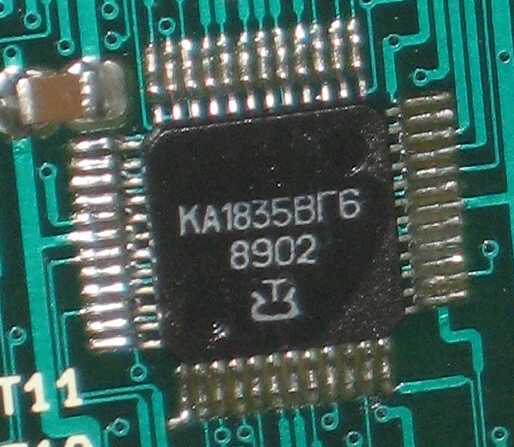

КА1835ВГ6

Назначение - 16-разрядный контроллер плоттера; использовалась в док-станции для микрокомпьютера "Электроника МК-92".

Микросхема обеспечивает связь ЭВМ с периферийными устройствами (плоттер, магнитофон). Схема формирует сигналы управления шаговыми двигателями длительностью 4 мкс. Техническое описание на нее.

Производитель - "Транзистор", г.Минск (Белоруссия).

Электрические параметры

Напряжение питания 5 В
Ток потребления 5 мА
Тактовая частота 1 МГц
Диапазон температур -10...+70°С

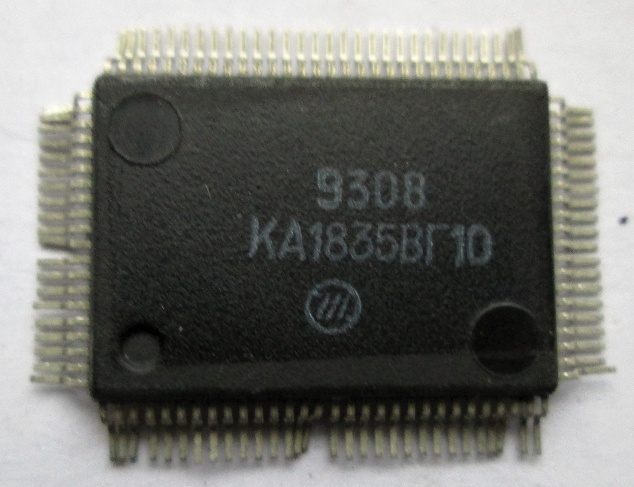

КА1835ВГ10


(фото с форума Портативное ретрорадио)

Микросхема 1835ВГ10 представляет собой БИС видеоконтроллера и предназначена для работы в составе портативной персональной ЭВМ класса PC/XT (AT).

БИС управляет выводом информации на цветной или монохромный дисплей или ЖКИ и согласовывает процессы регенерации экрана и обмена процессора с видеопамятью; совместима с процессором типа 80С86. Емкость видео-ОЗУ — 16 кбайт, емкость знакогенератора — 2 кбайта (монитор), 4 кбайта (ЖКИ). Режимы при работе с монитором: монохромный графический 640x200 точек; цветной графический 320x200 точек (4 цвета); символьный 80x25 знаков (16 цветов); символьный 40x25 знаков (16 цветов).

Справочные данные на неё.

Производитель - минский "Интеграл".

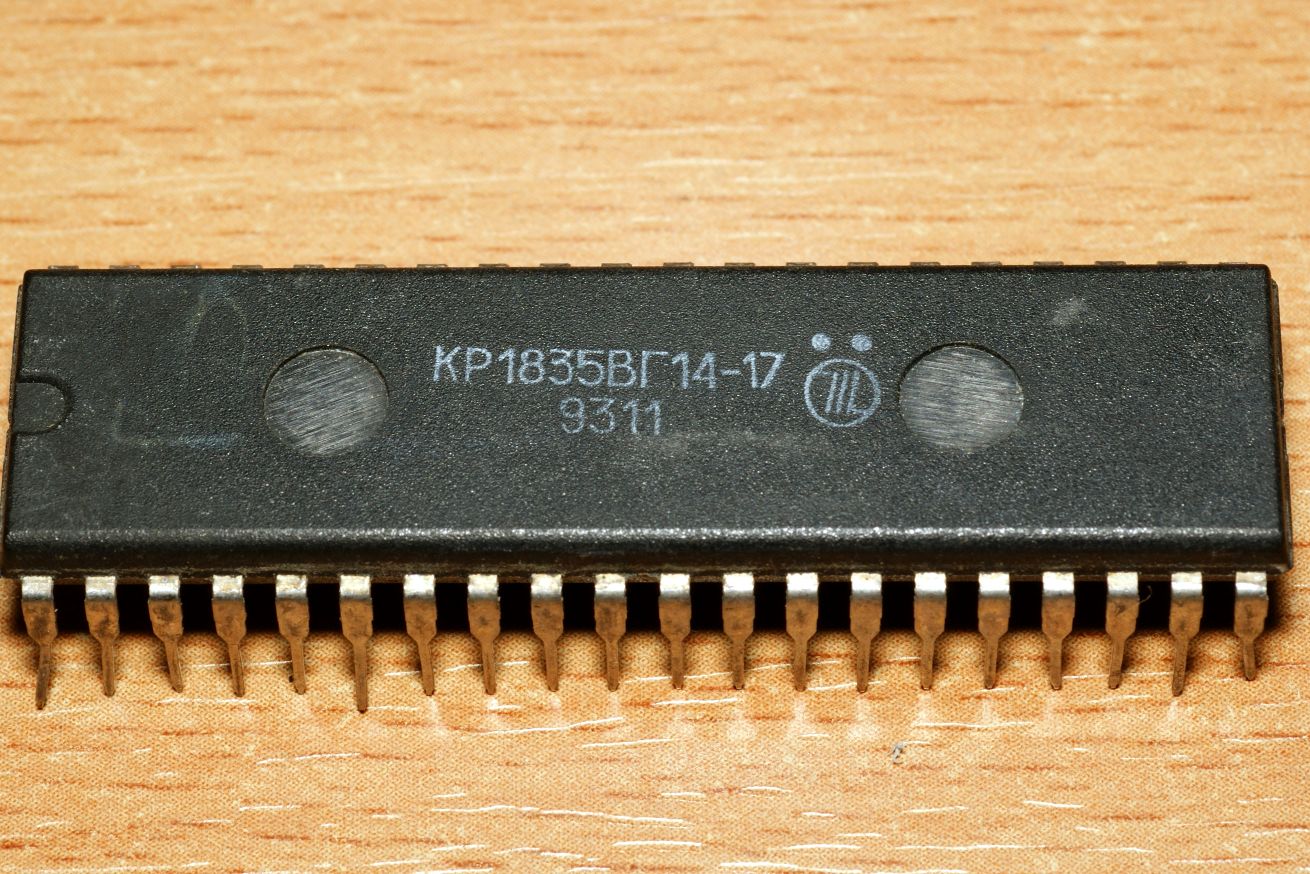

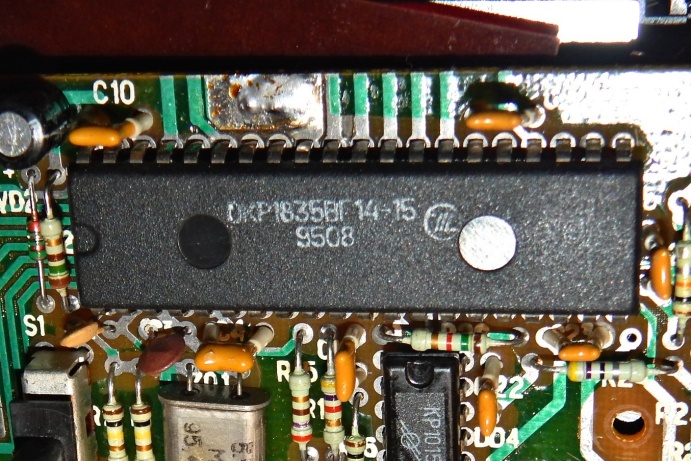

КР1835ВГ14-17

Микросхема представляют собой однокристальную 8-разрядную микро-ЭВМ и предназначена для управления конвейерами, металлорежущими станками, технологическим оборудованием, роботами, манипуляторами, в контрольно-измерительной и бытовой технике, в качестве контроллера клавиатуры персональной ЭВМ. Чем именно занимается версия 17 - неизвестно.

В состав ИС входят: 8-разрядное АЛУ, ПЗУ программ (2 кб), регистровое ОЗУ данных (128 байт), устройство управления, 8-битный программируемый таймер/счетчик событий, программно управляемые схемы ввода/вывода (27 линий). Архитектура обеспечивает возможность прямой адресации внешнего ОЗУ емкостью 256 байт. Справочные данные на нее.

Микросхема подозрительно совпадает с 80C49, и по цоколевке, и по внутреннему содержанию. Скорее всего, копией его и является.

Производитель - "Интеграл".

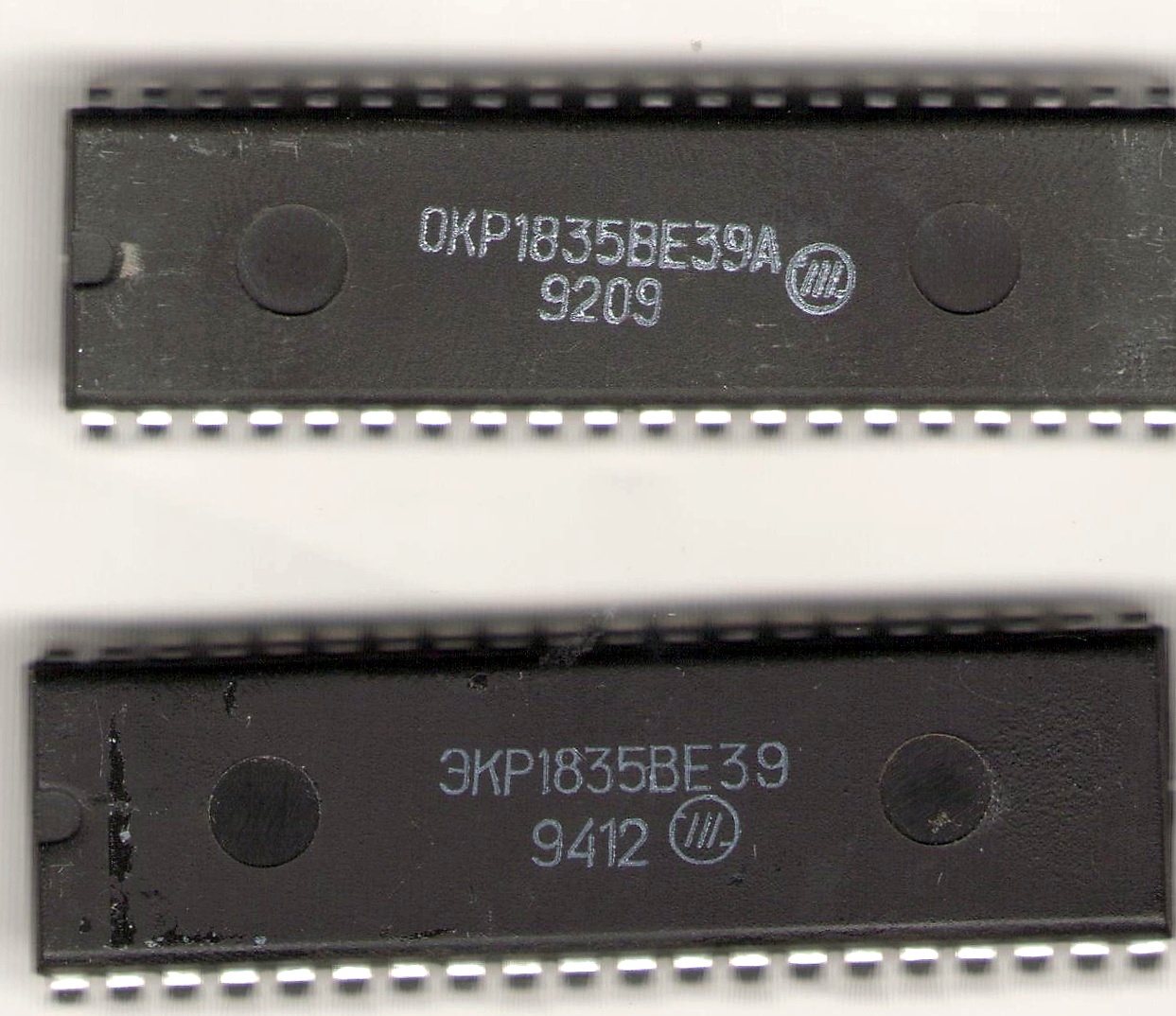

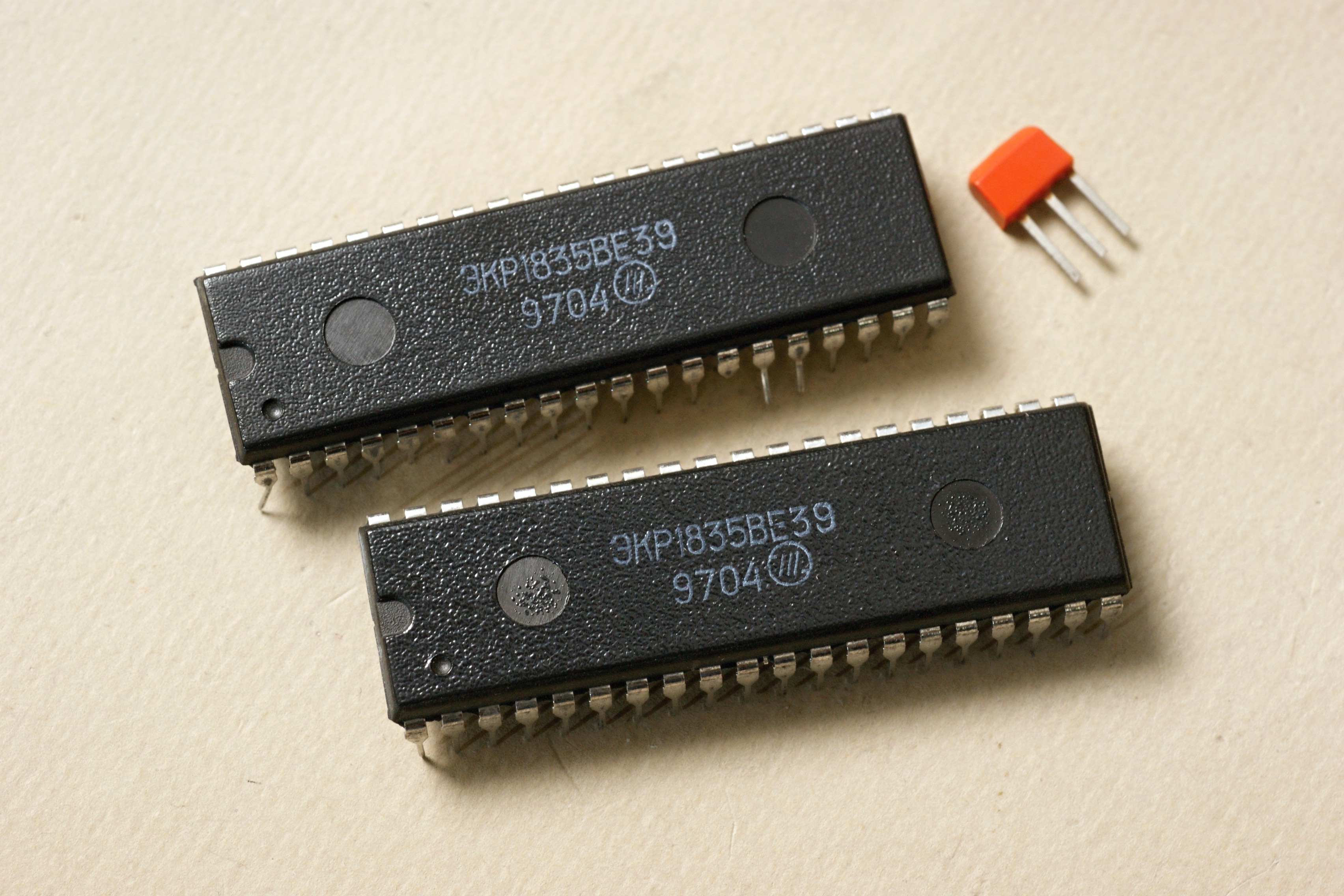

ОКР1835ВЕ39А, ЭКР1835ВЕ39

КМОП-контроллер, аналог КР1816ВЕ39 (8-разрядный микроконтроллер, ОЗУ 128 байт, без ПЗУ). В справочниках практически не встречается. Информационный листок из журнала на него.

Дополнительные буквы в названии - О = опытный, Э = экспортный (дюймовый шаг выводов), А = точно не знаю, но полагаю что версия по тактовой частоте.

Производитель - минский "Интеграл".

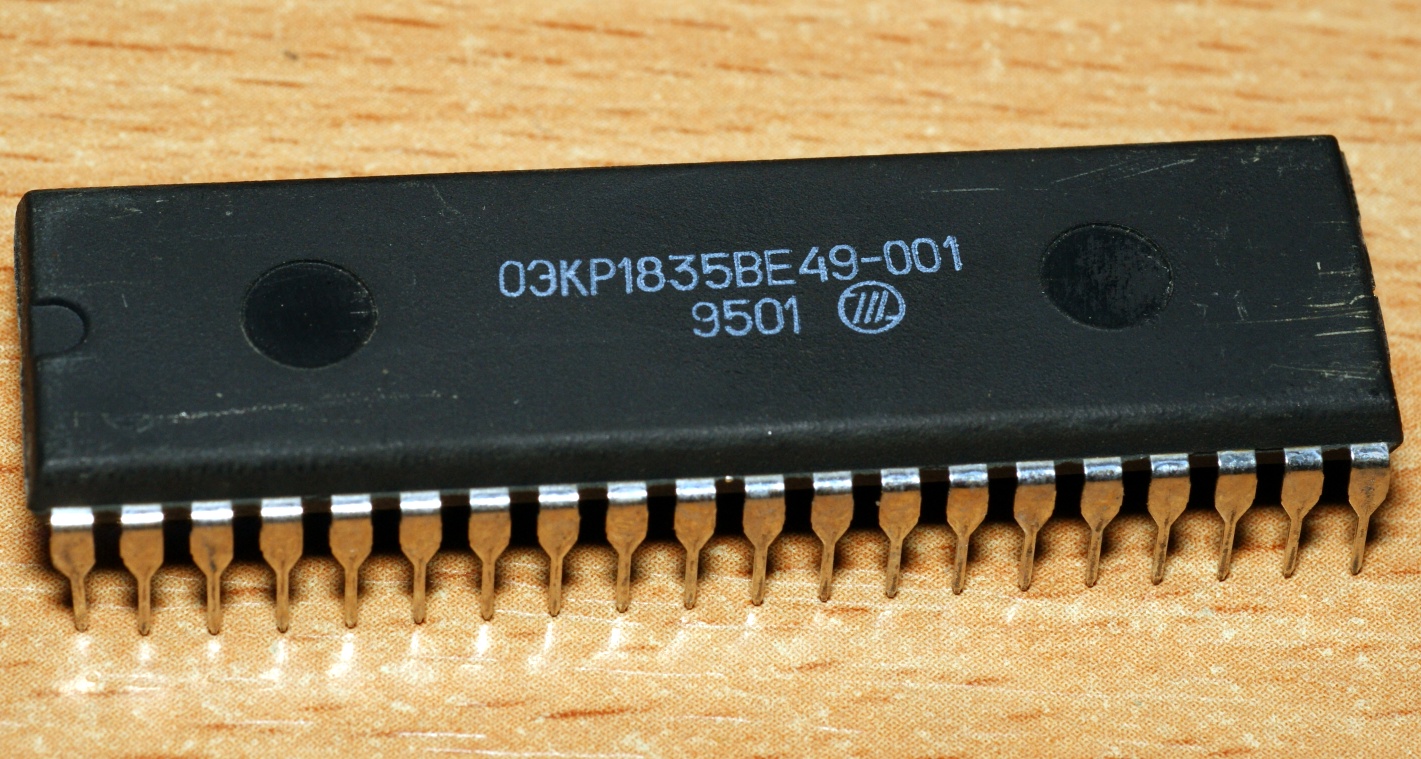

ОЭКР1835ВЕ49-001

Микросхема представляют собой однокристальную 8-разрядную микро-ЭВМ (аналог i80C49); справочные данные и информационный листок из журнала на нее. Производитель - "Интеграл".

Интересно название - со значительными добавками к стандартному имени. О - микросхема с опытного производства; Э - корпус с дюймовым (а не отечественным, миллиметровым шагом выводов); далее версия прошитой программы (001 - контроллер телефонных аппаратов 2го поколения).

КА1835Д51

Микросхема-загадка. Название не вполне соответствует отечественному ГОСТу. Что она собой представляет - неизвестно...

Производитель - "Интеграл", г.Минск (Белоруссия).

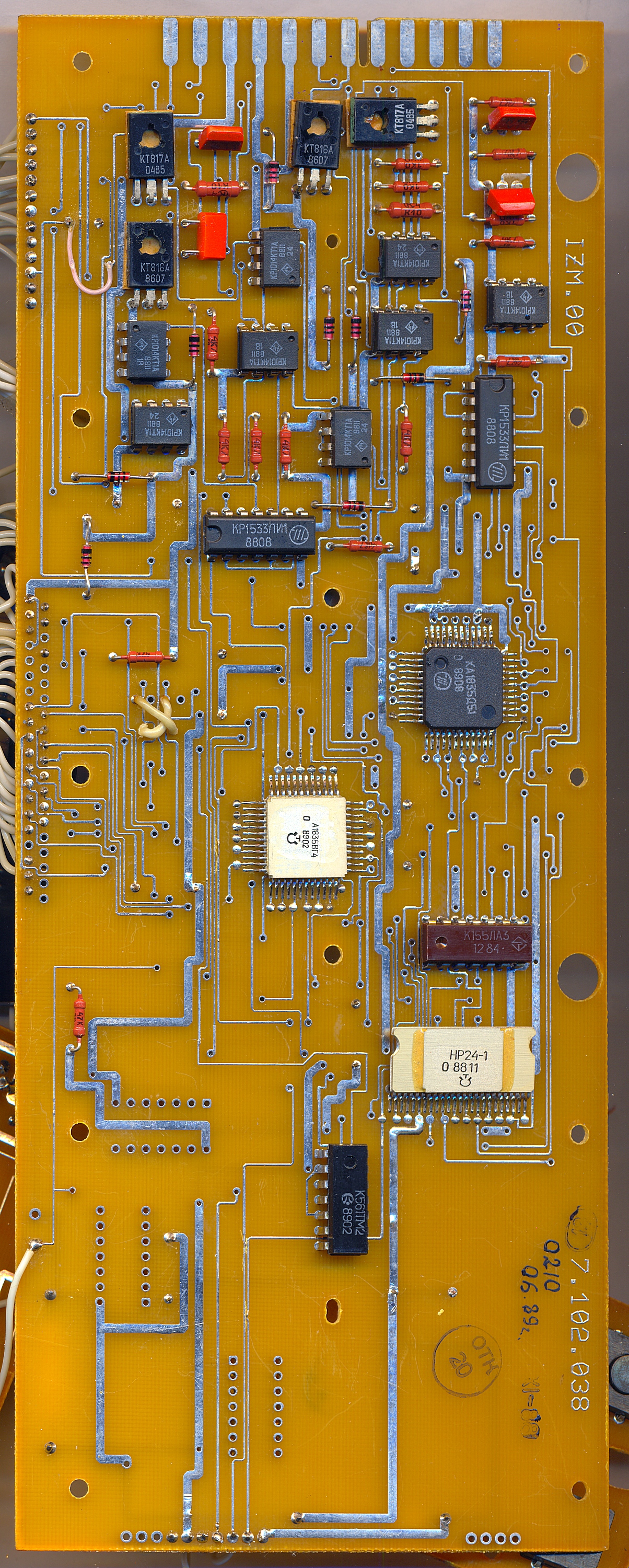

Использовалась, в частности, в плате принтера микрокомпьютера "Электроника МК-92".

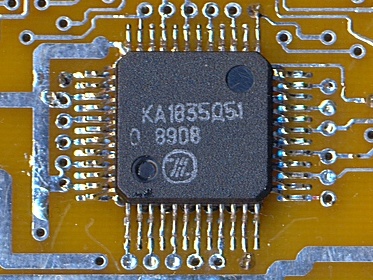

микросхема КА1835Д51
(фото с форума Портативное ретрорадио)

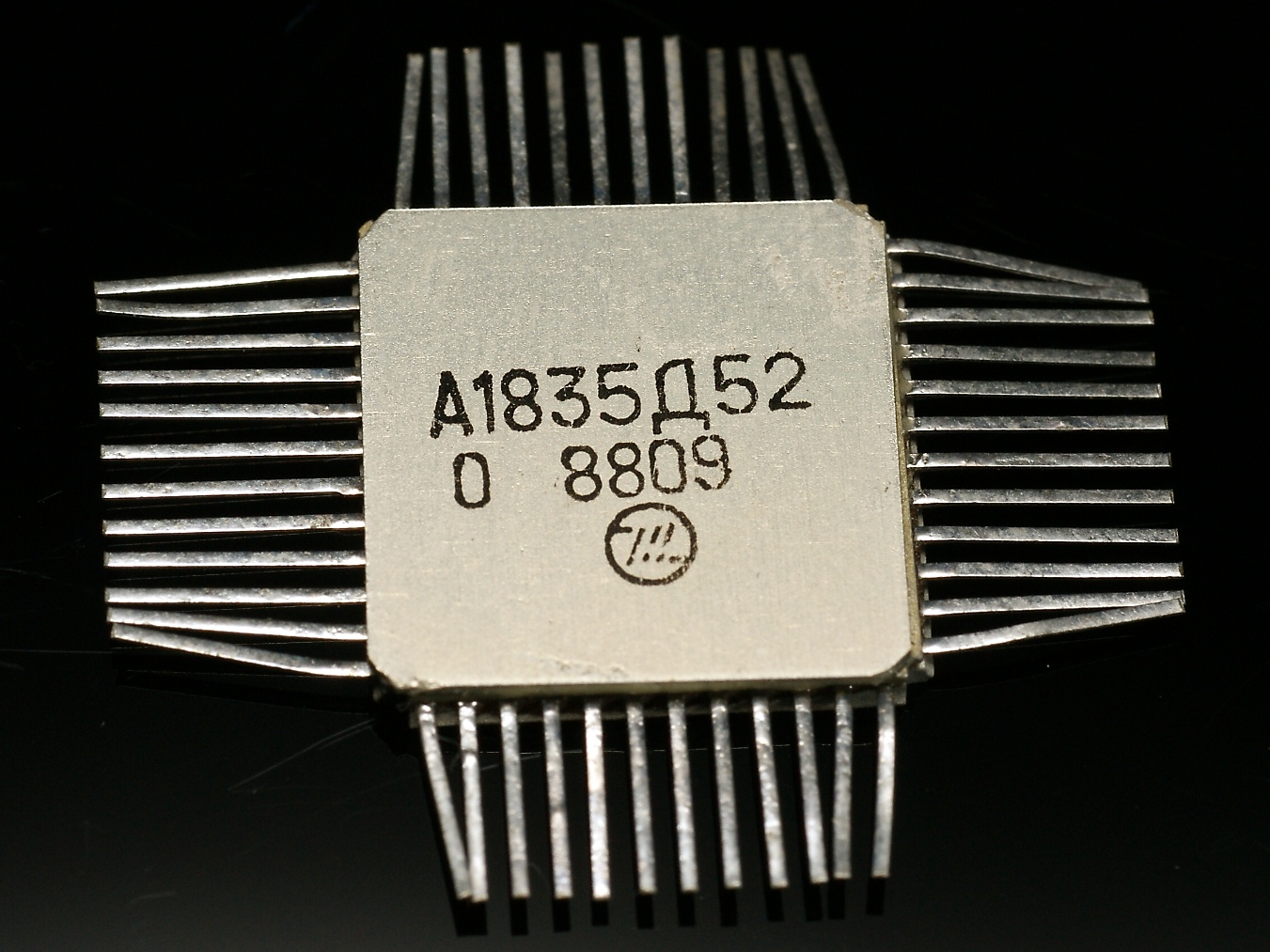

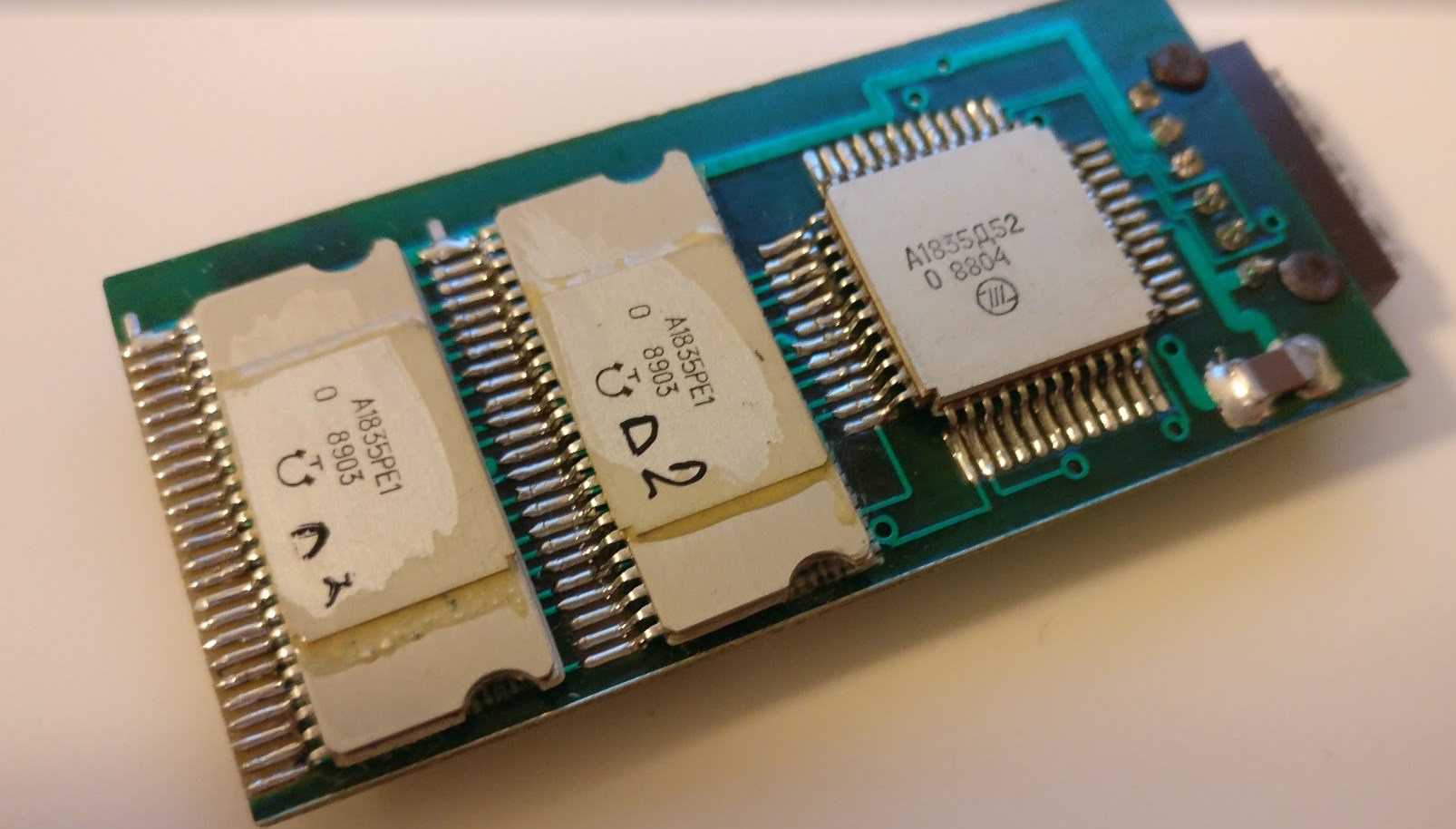

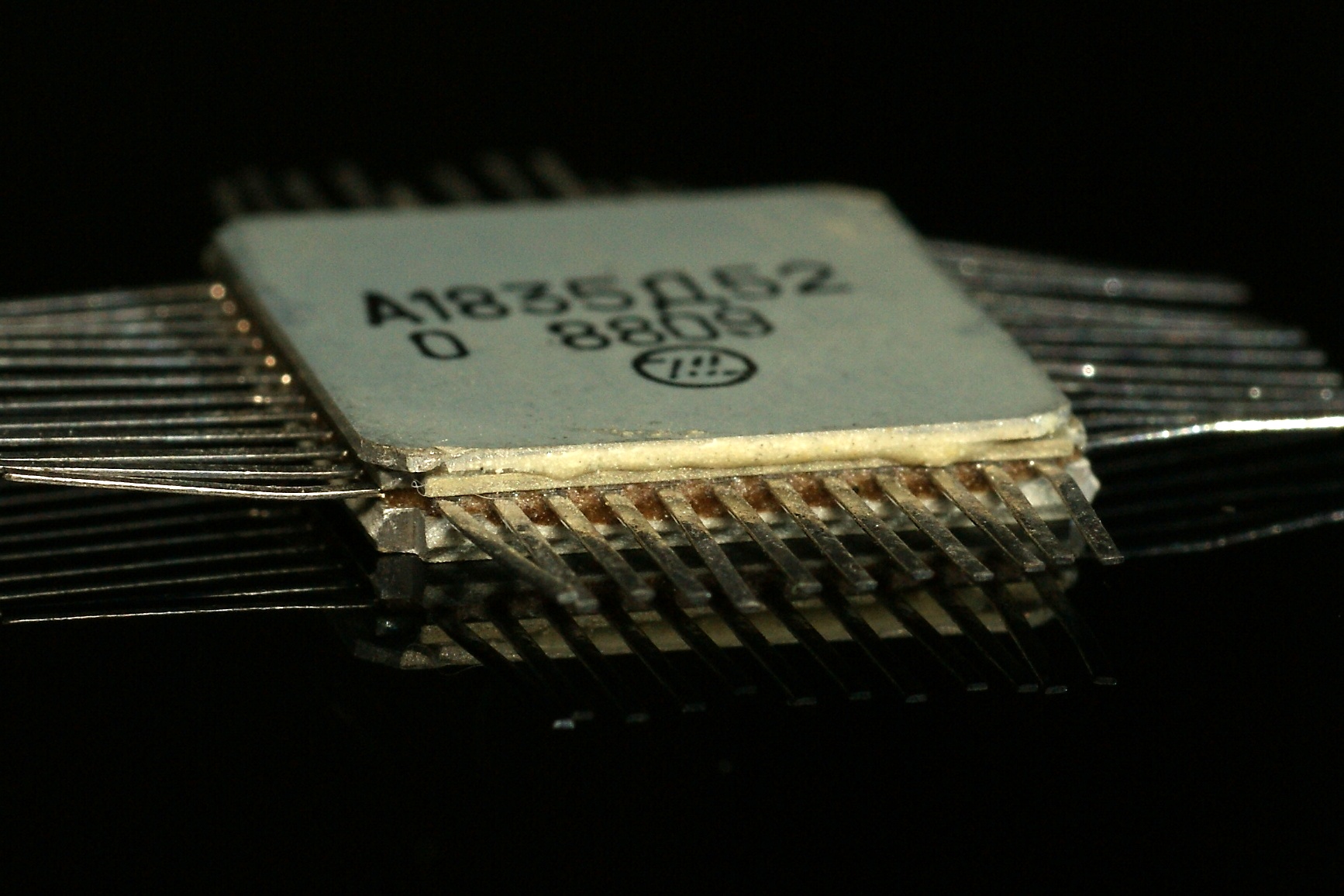

А1835Д52

Тоже, как и предыдущий образец, неизвестная микросхема. Судя по месту её применения, это опытная версия КА1835ВГ7, контроллер сменного модуля ПЗУ микрокомпьютера "Электроника МК-92".

Производитель - минский "Интеграл".


(фото с форума Клуба любителей калькуляторов)

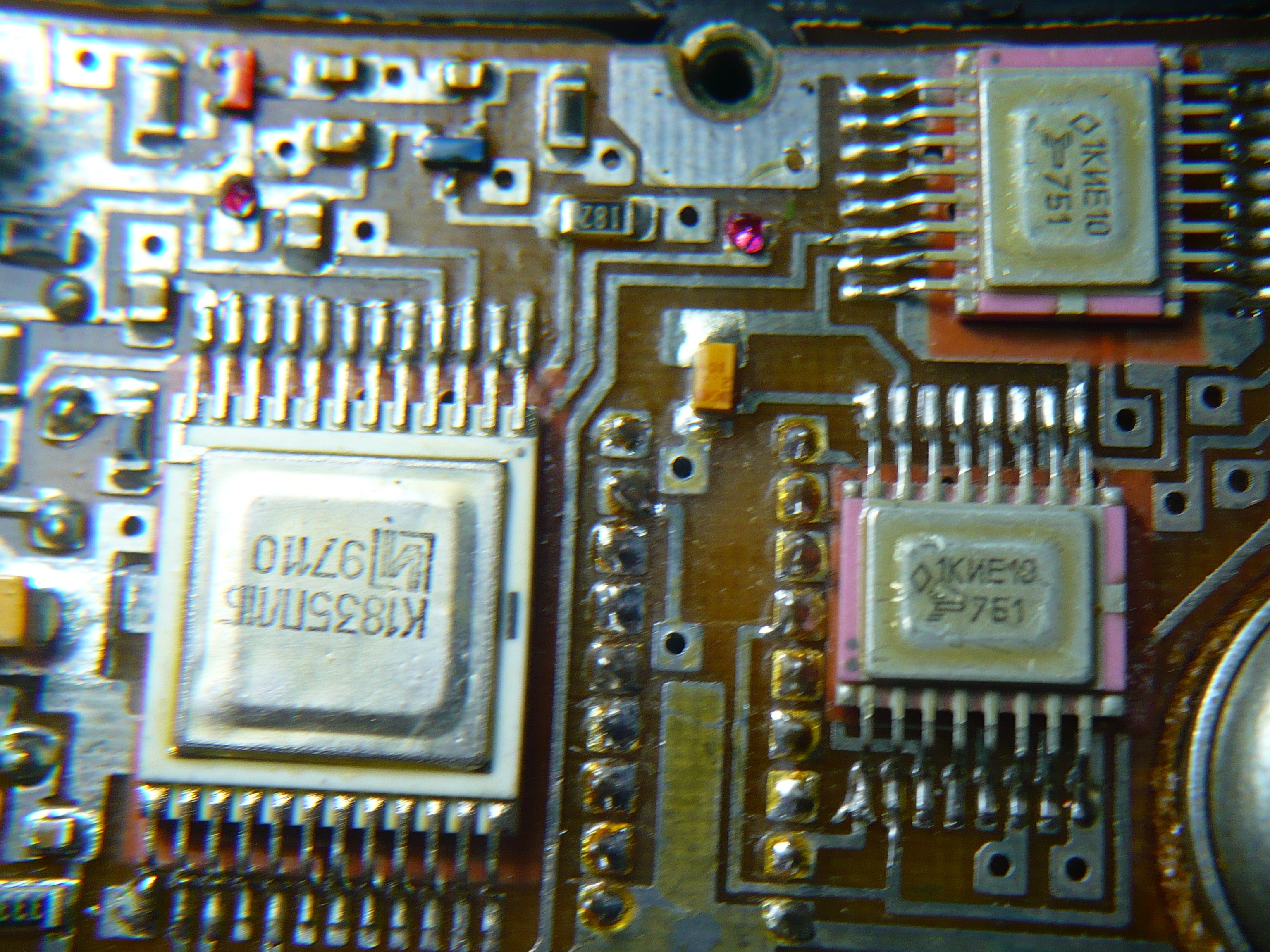

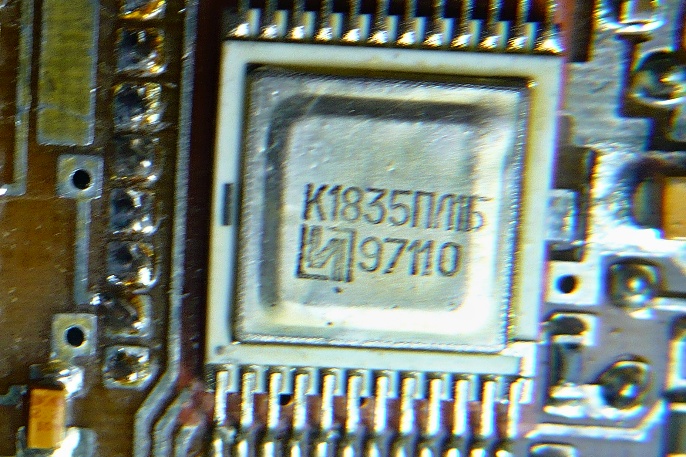

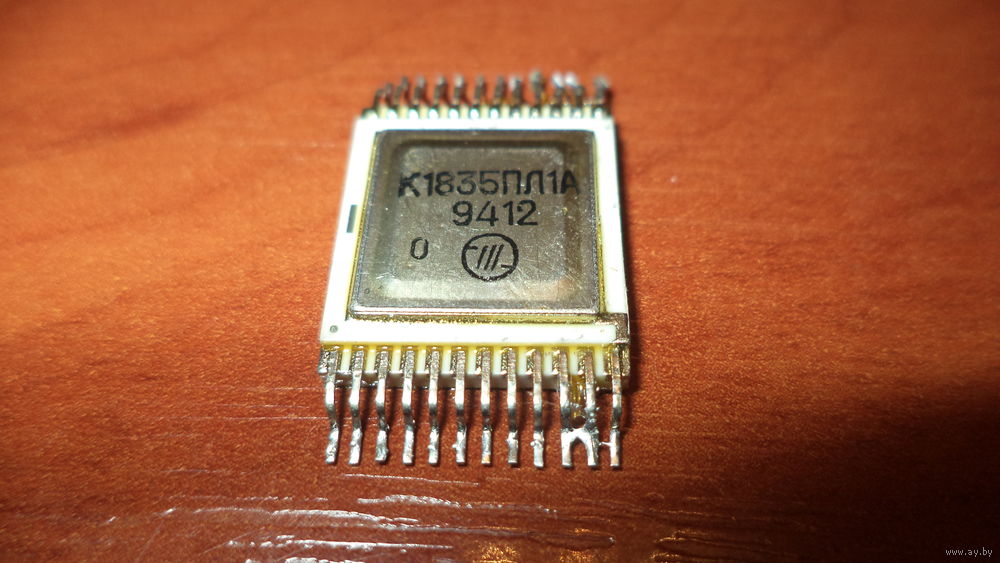

К1835ПЛ1А, К1835ПЛ1Б


(фото с аукциона Ay.by)

Микросхема, которой нет в справочниках! Это явно какой-то синтезатор частоты, но подробностей никаких.

Производитель - минский "Интеграл".


(фото с форума Портативное ретрорадио)

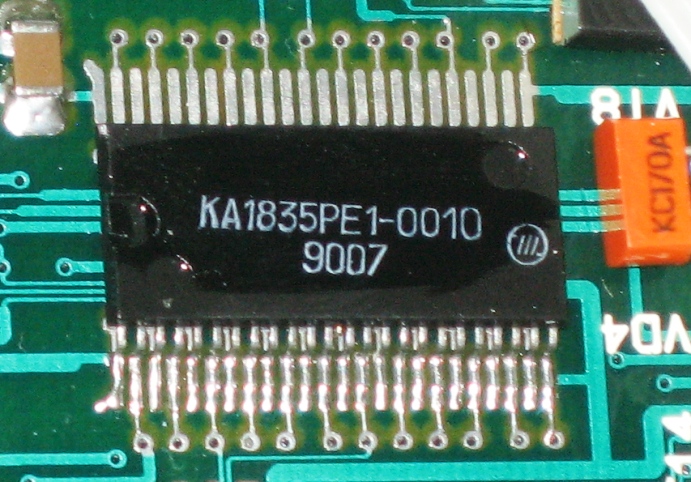

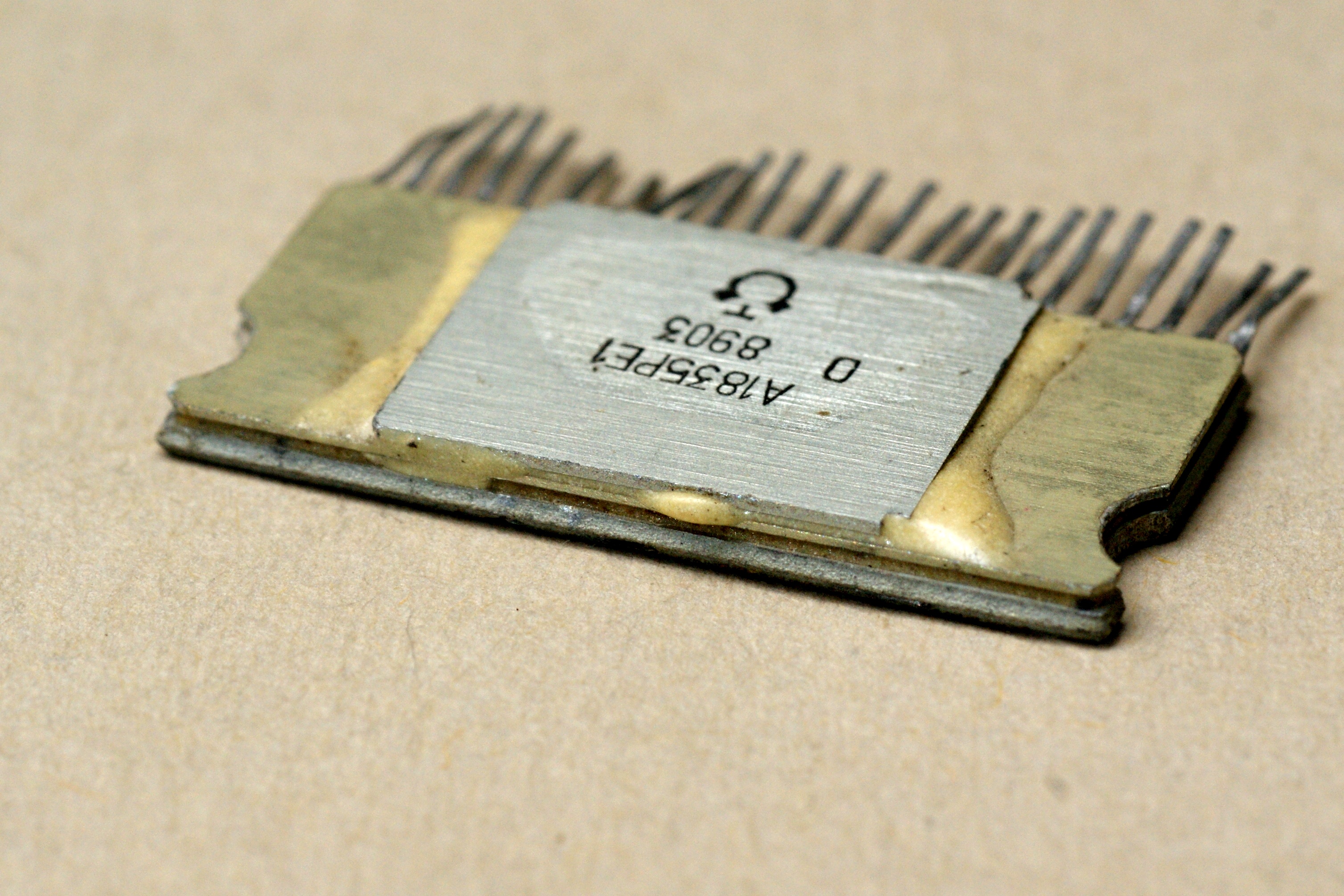

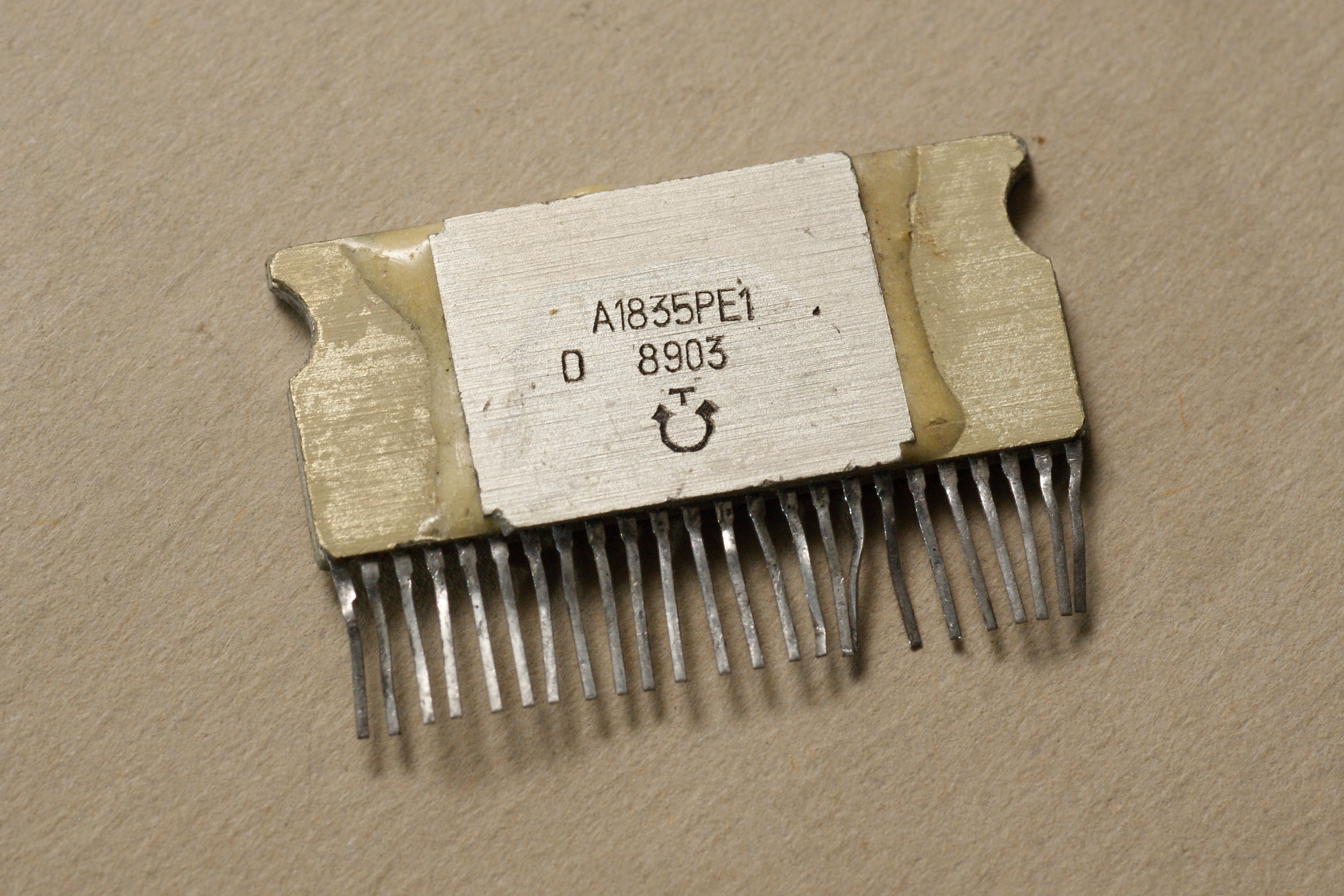

КА1835РЕ1

Назначение - ПЗУ 16к*16. Производитель - "Интеграл", г.Минск (Белоруссия).

Прошивка версии 0010 использовалась в док-станции для микрокомпьютера "Электроника МК-92".

Электрические параметры

Время выборки адреса 300 нс
Ток потребления 40 мА
Диапазон температур -10...+70°С

Источники:

1. А. Сергеев, В. Свиридович. Новые КМОП БИС для микропроцессорной техники - "Радиолюбитель" №5, 1993.
2. Перельман Б.Л., Шевелев В.И. Отечественные микросхемы и их зарубежные аналоги. Справочник, "НТЦ Микротех", 1998.
3. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения, назначения выводов и габаритные чертежи корпусов. - ГУП Центральное конструкторское бюро "Дейтон", 1998.
4. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 12.- М.: ИП РадиоСофт, 2001.
