224ая серия

Набор толстопленочных интегральных схем для бытовой радиоэлектронной аппаратуры - телевизоров, приемников и т.п.

   На базе этих микросхем в лаборатории К.Н. Сухова под его руководством и непременном участии велись работы по созданию узлов и блоков цветных телеприёмников. Непосредственными участниками в ней были К.И. Самойликов, С.Д. Бать, Анатолий Филиппович Олдин, Виктор Михайлович Чистов. Работы велись в содружестве с телевизионными заводами "Рубин" в Москве и имени Козицкого в Ленинграде и закончились довольно успешно. На свет появились унифицированные блоки усилителей промежуточной частоты изображения и звука, которые нашли применение в телевизорах "Рубин-707" и "Радуга-703".

Исходный разработчик серии - НИИ точной технологии. В дальнейшем в разработке схемотехники серии принимали участие и специалисты Центрального бюро по применению интегральных микросхем (ныне ЦКБ "Дейтон"). А уже в 80-х годах её развитие было целиком перенесено в Калугу, в КБ завода "Восход".

Производители - первоначально зеленоградский завод "Ангстрем" (как опытный завод при НИИТТ), но основной объём, начиная с 1969-70 годов, выпущен тем же "Восходом".

  При всей распространенности серии, многих микросхем нет в справочниках!

2ДС241 2КТ241 2УС242 224АГ1 224ПН1 224УК1 224ФН2 224ХА1
2ДС242 2НТ241 2УС243 224АГ2 224ПН2 224УН2 224ХА3
2ЖА241 2ПП241 2УС244 224ГГ1 224СА3 224УН3 224ХА5
2ЖА242 2ТС241 2УС245 224ГГ2 224СС1 224УН4 224ХП1
2ЖА243 2УС246 224ЕН1 224ТП1 224УН6
2ЖА244 2УС247 224ЕН2 224УП1
2УС248 224НК2 224УП2
2УС2413 224НТ1 224УП4
2УС2414 224УР4
2УС2416

К2ЖА244

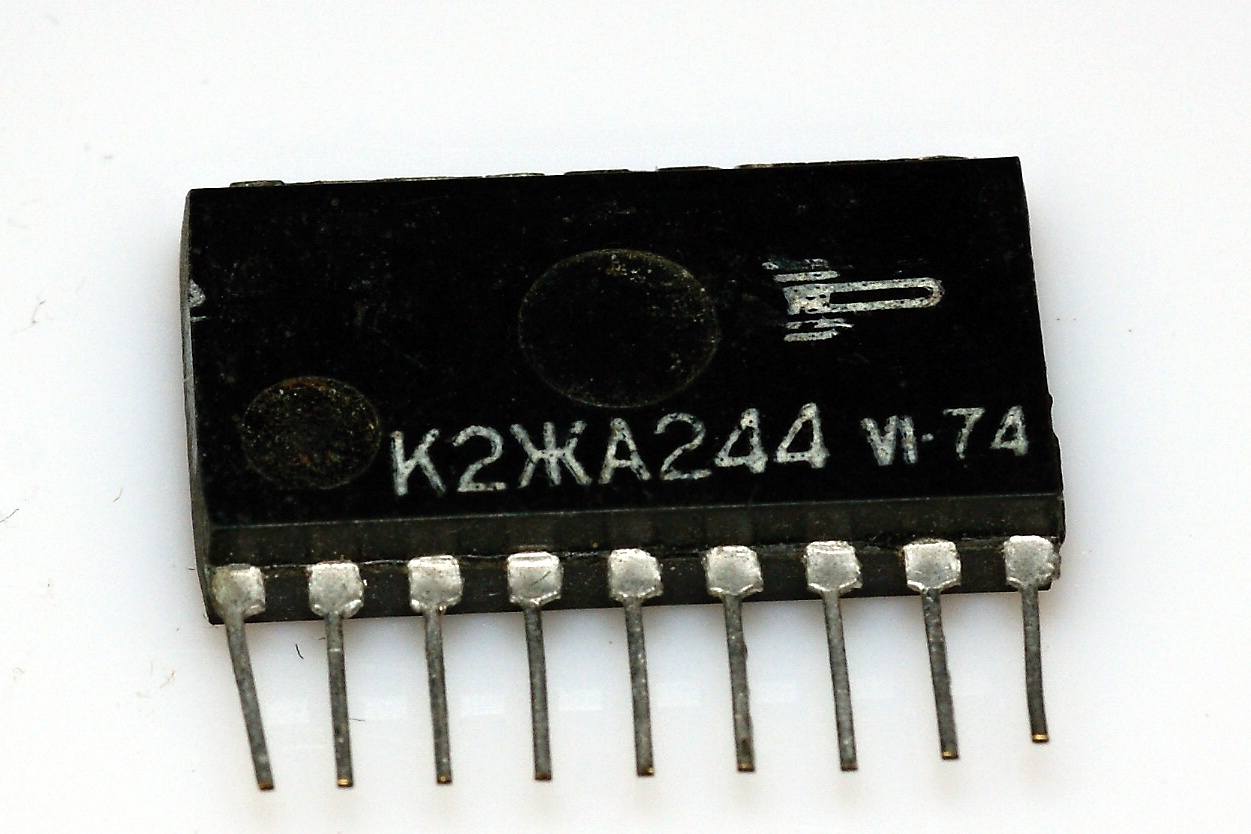

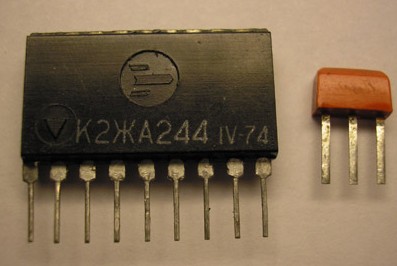

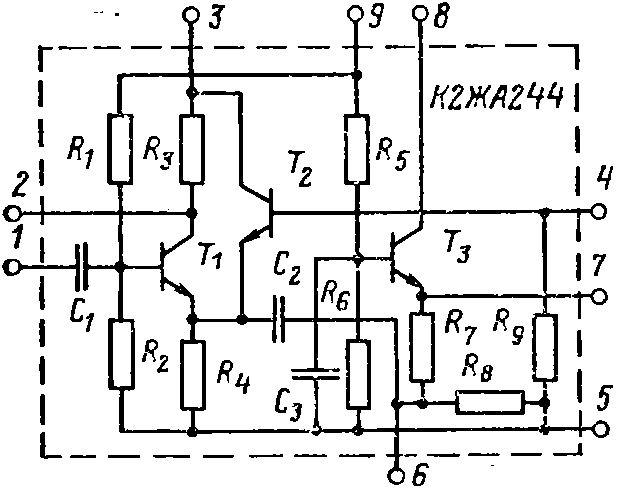

Усилитель-ограничитель, предназначен для работы в блоке цветности при работе с частотным детектором в цветных телевизионных приемниках.

Справочный лист на нее. В выпусках микросхем с новой системой обозначения этой нет.


(фото Александра aka shyrik)

К2КТ241

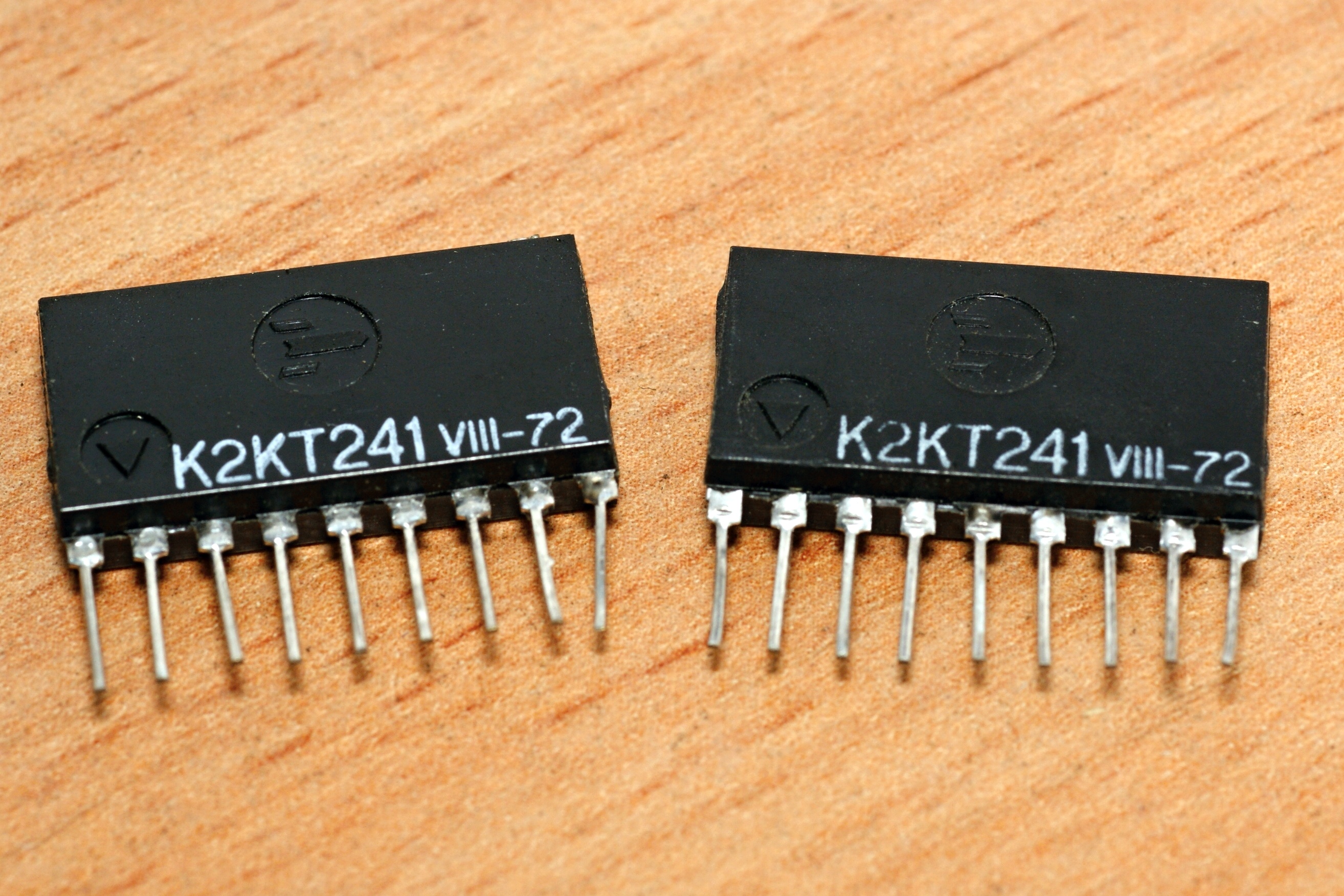

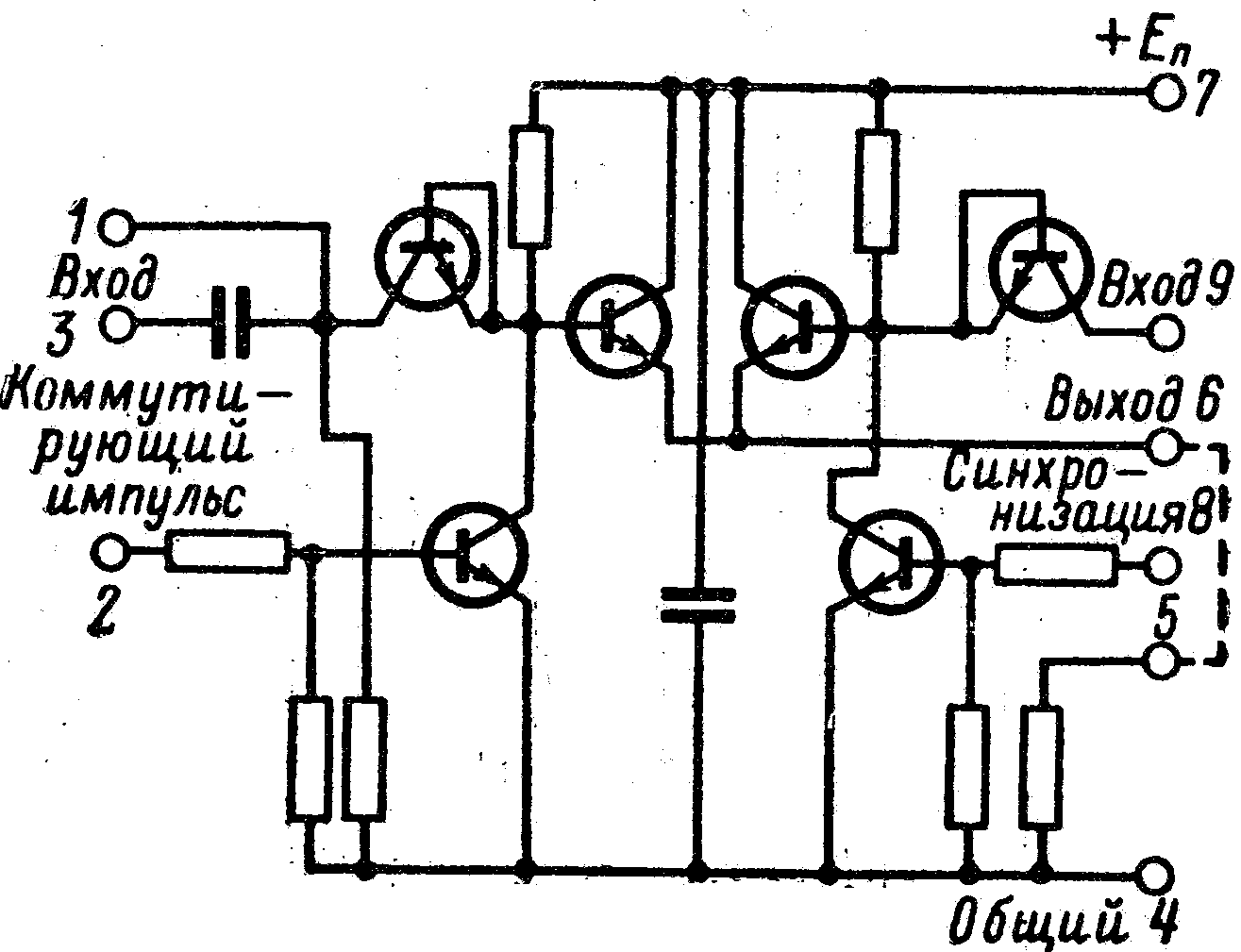

Микросхема К2КТ241 — электронный ключ, предназначенный для работы в качестве переключающего устройства в блоке цветности телевизионного приемника. Она принадлежит к самому первому поколению микросхем этой серии, но жизнь её, судя по всему, была не очень долгой - после 1977 года упоминания о ней исчезают со страниц радиотехнической литературы.

Справочный лист на нее.

К224НК2

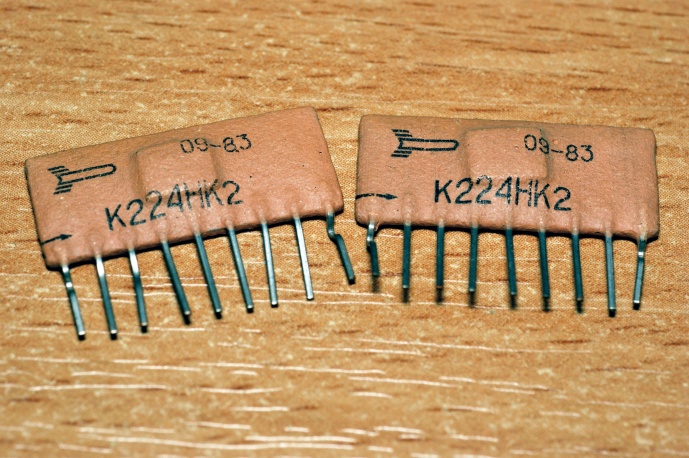

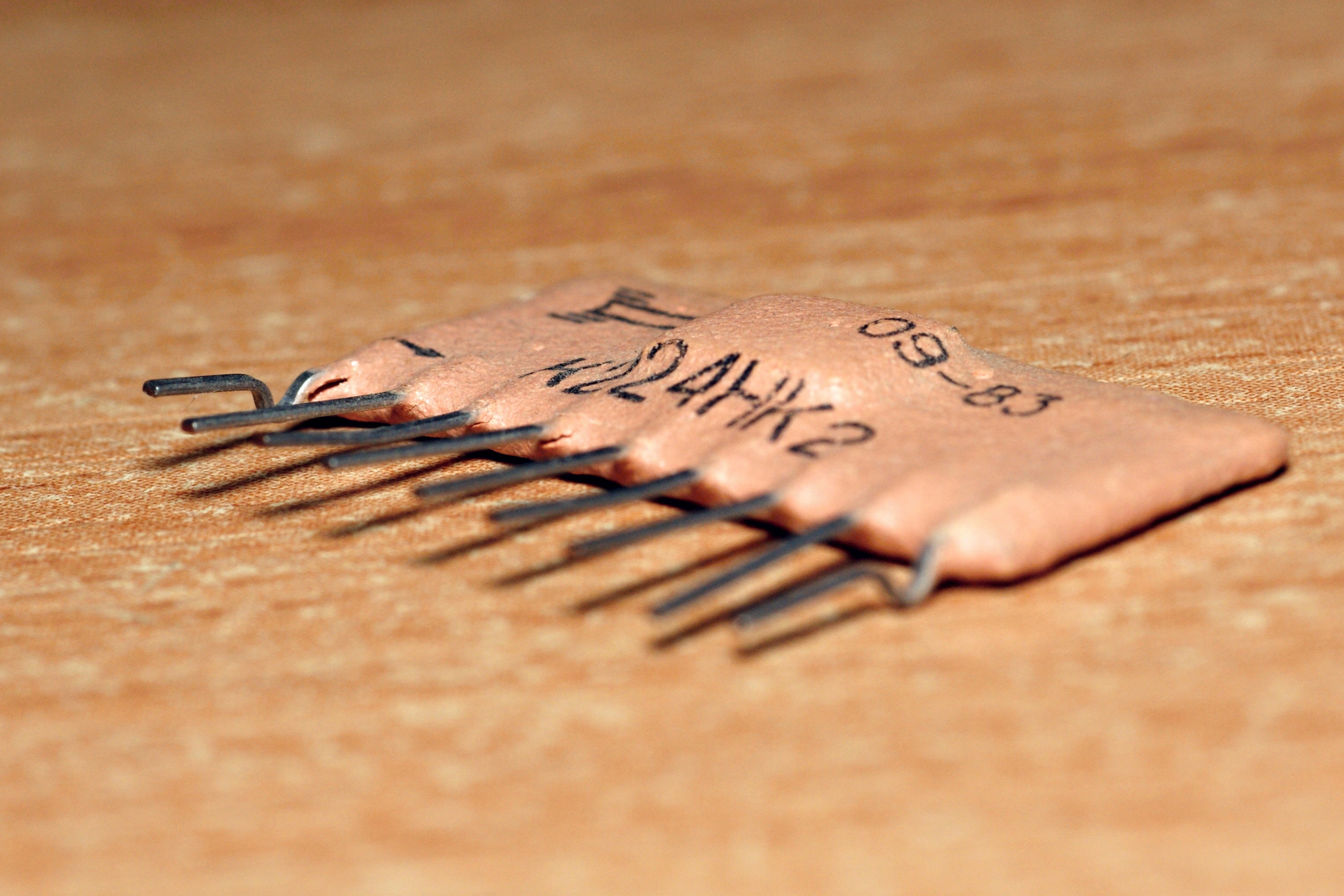

Интересно, что об этой микросхеме нет никаких упоминаний. Она применялась совместно с К224НК3 и микросборкой М11 в ранней версии (1982-83 год?) блока управления клапаном ЭПХХ от ВАЗ.

В дальнейшем этот комплект был заменён на К425НК1 + К425НК2.

К2НТ241, К224НТ1, К224НТ1В

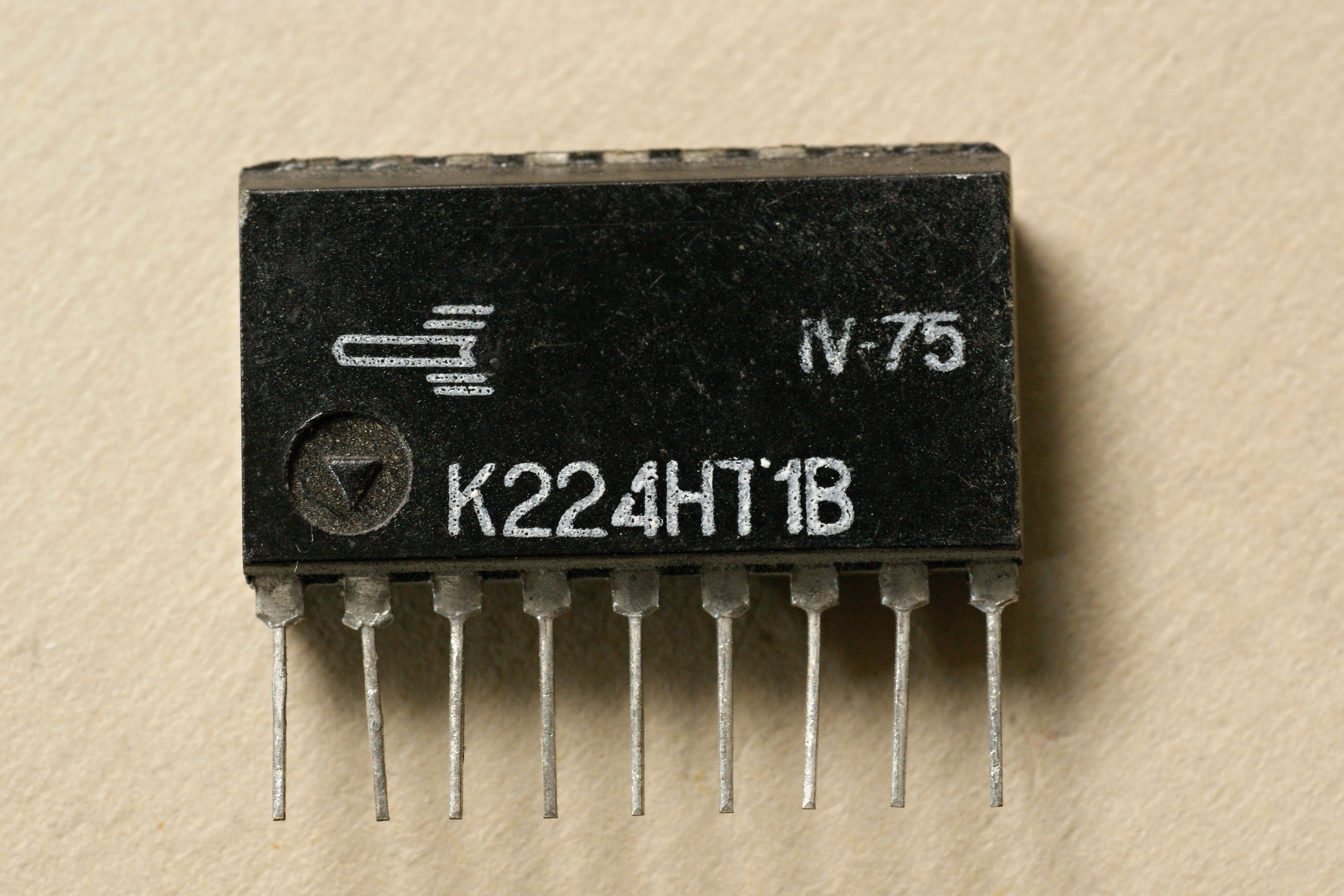

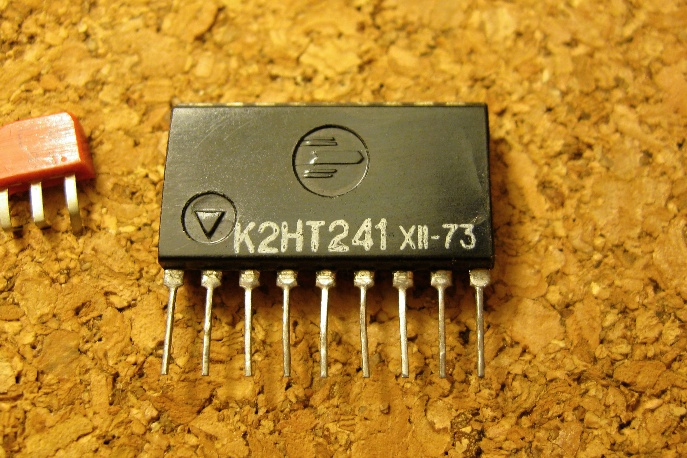

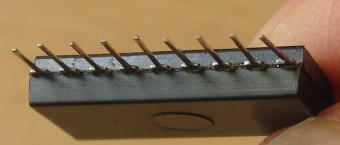

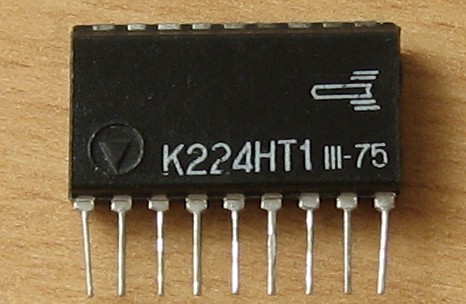

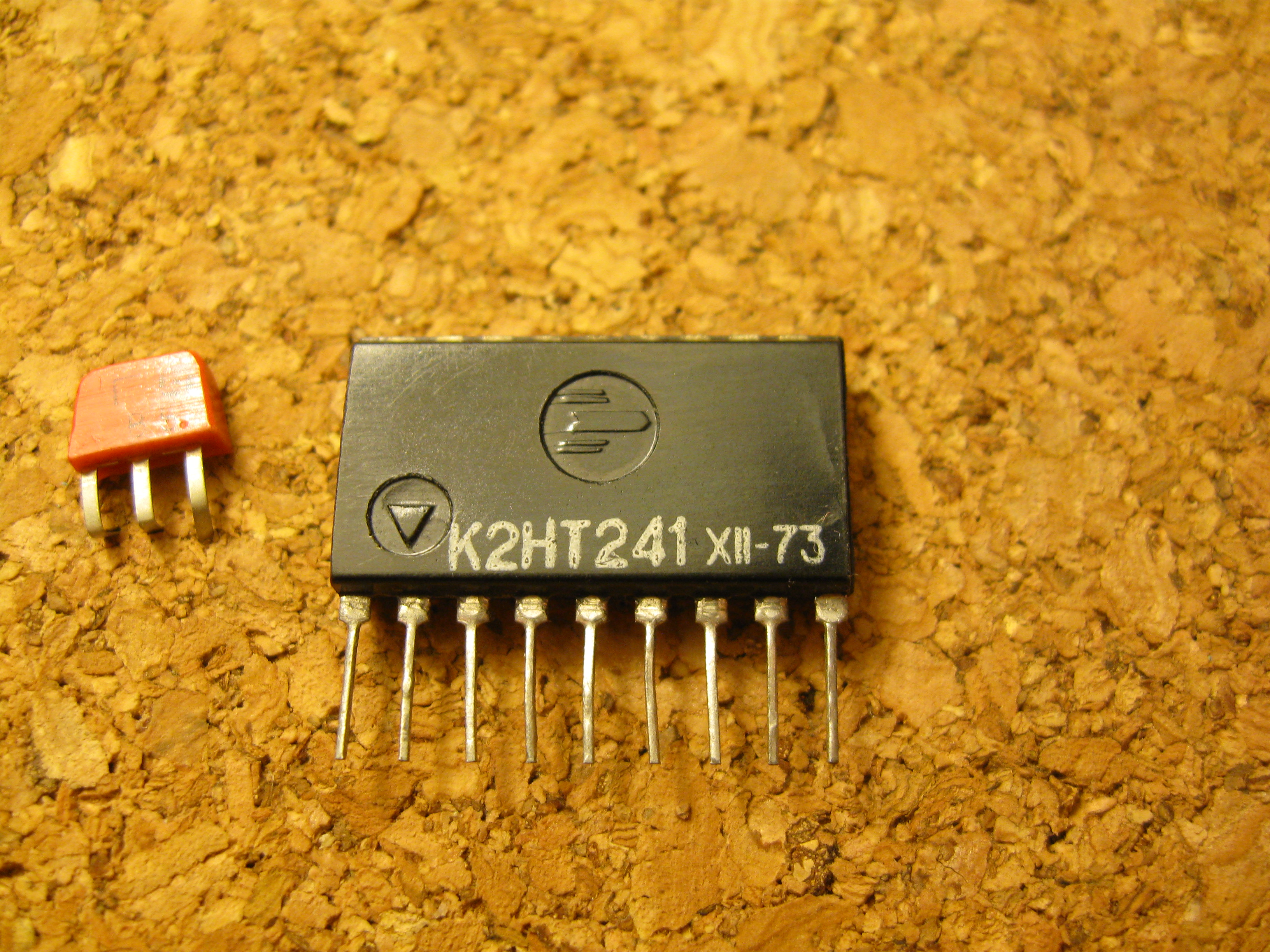

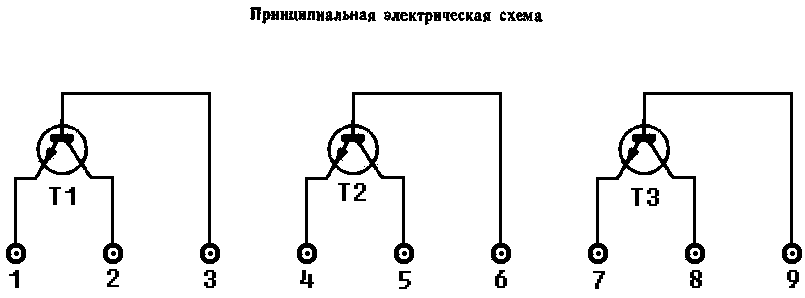

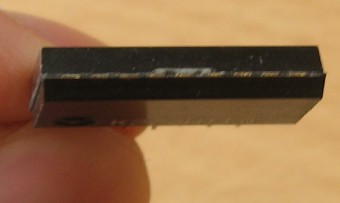

Сборка из трех n-p-n транзисторов КТ359. Справочный лист на нее. Кстати, согласно ему, микросхемы делятся на три группы (А, Б и В) по коэффициенту усиления... но на моей микросхеме никакой дополнительной маркировки нет. Потому как она относится к первым партиям данных ГИС. Маркировку уже в следующем месяце поменяли на более "правильную".


(фото с форума "Портативного ретрорадио")

К224ПН1

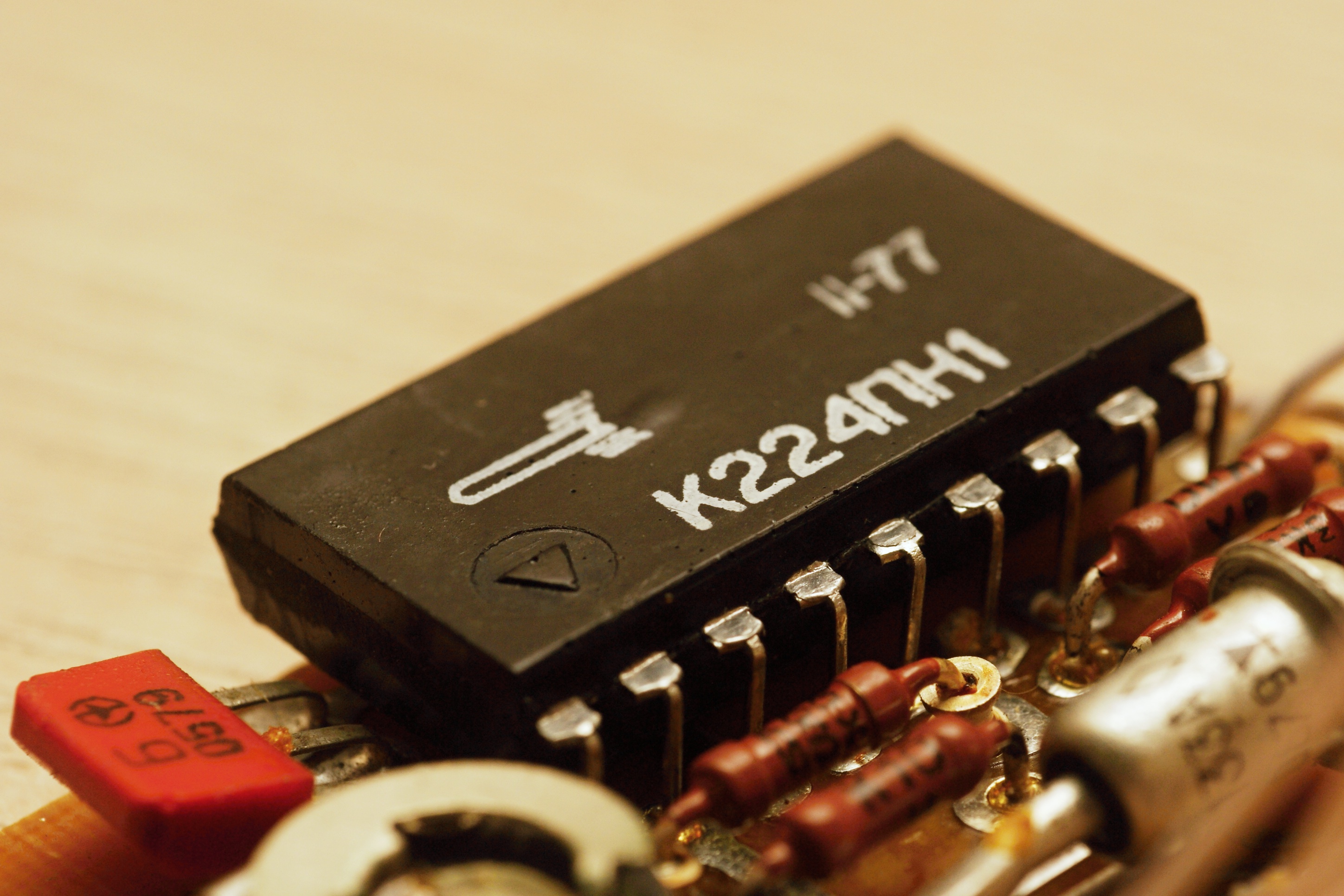

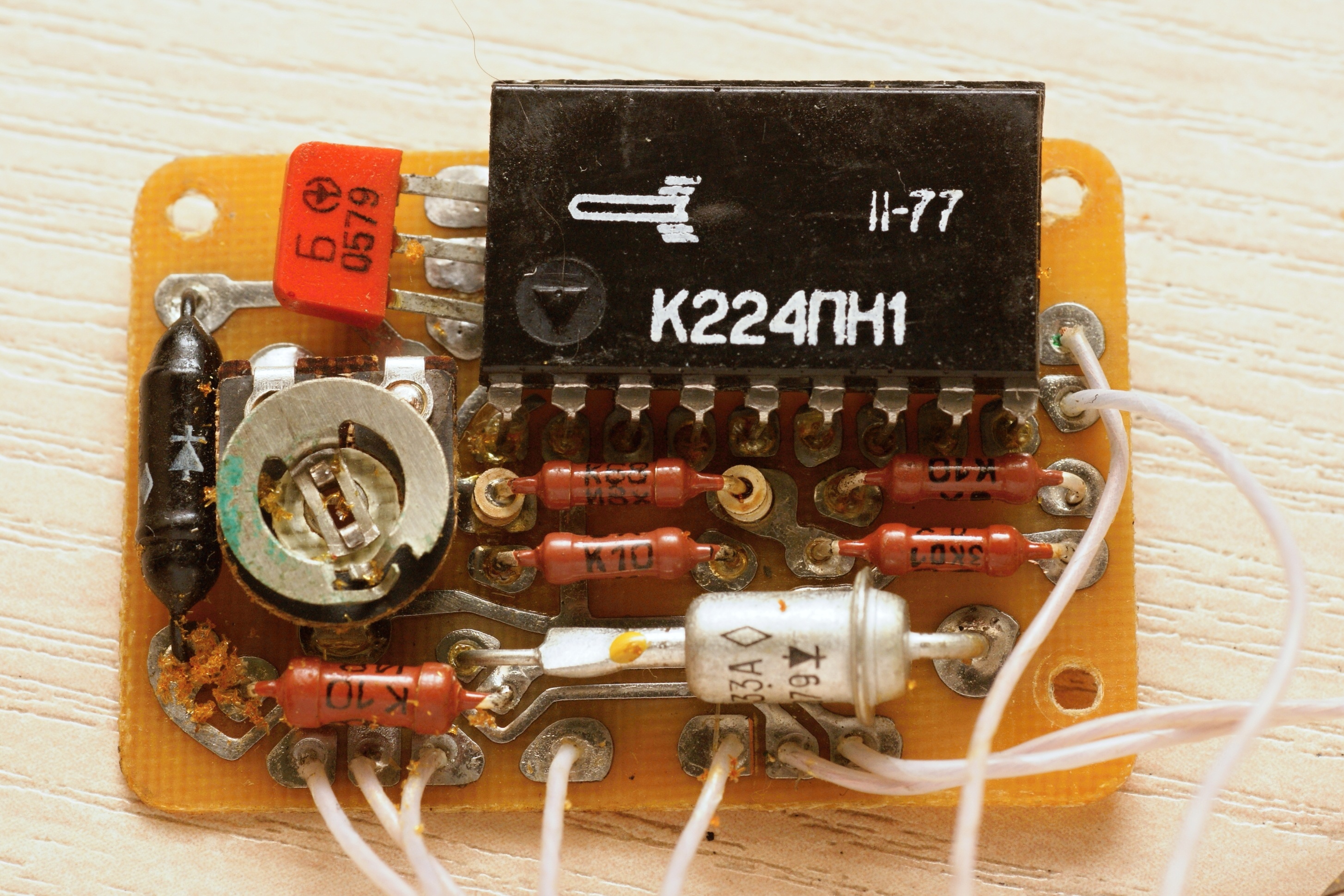

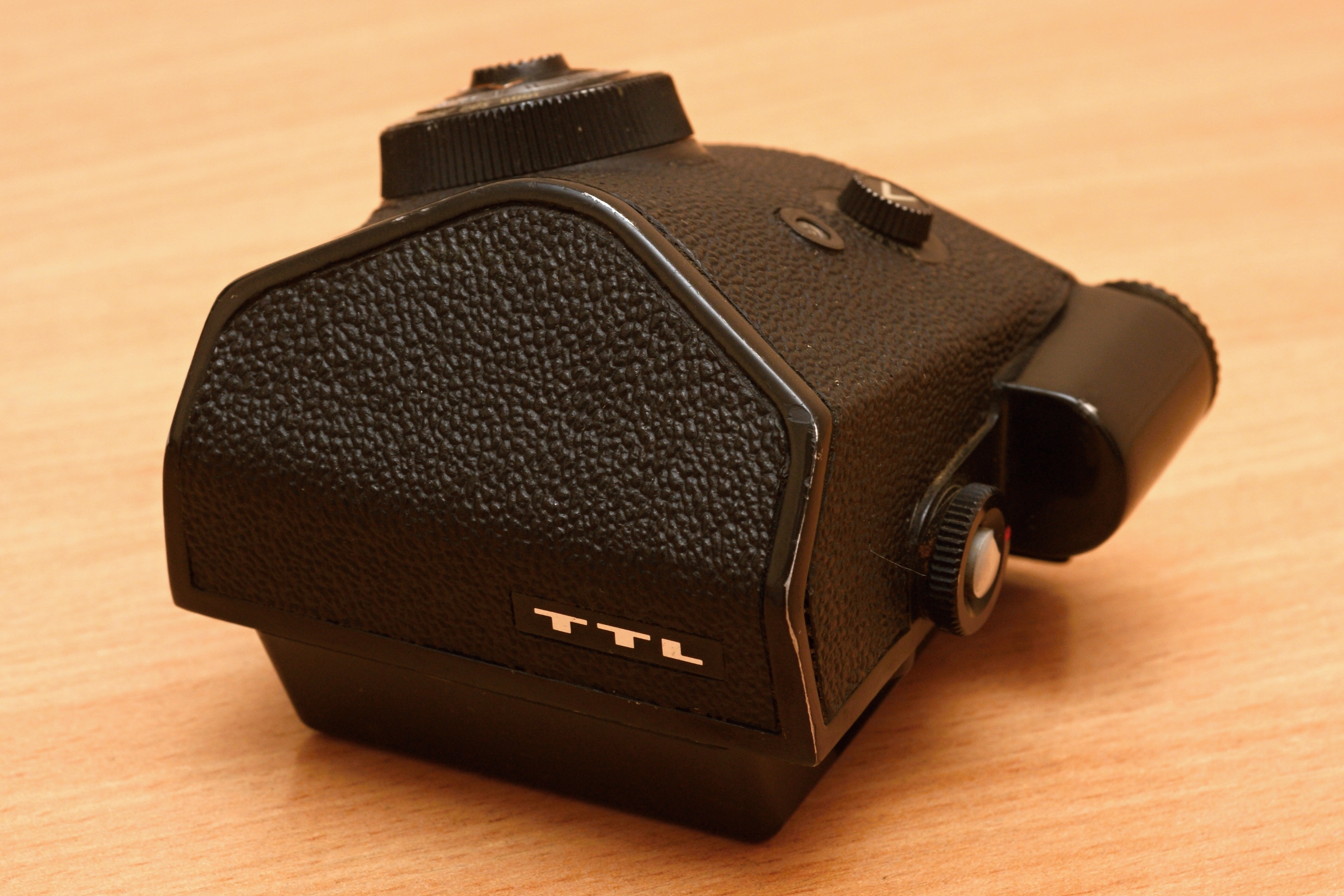

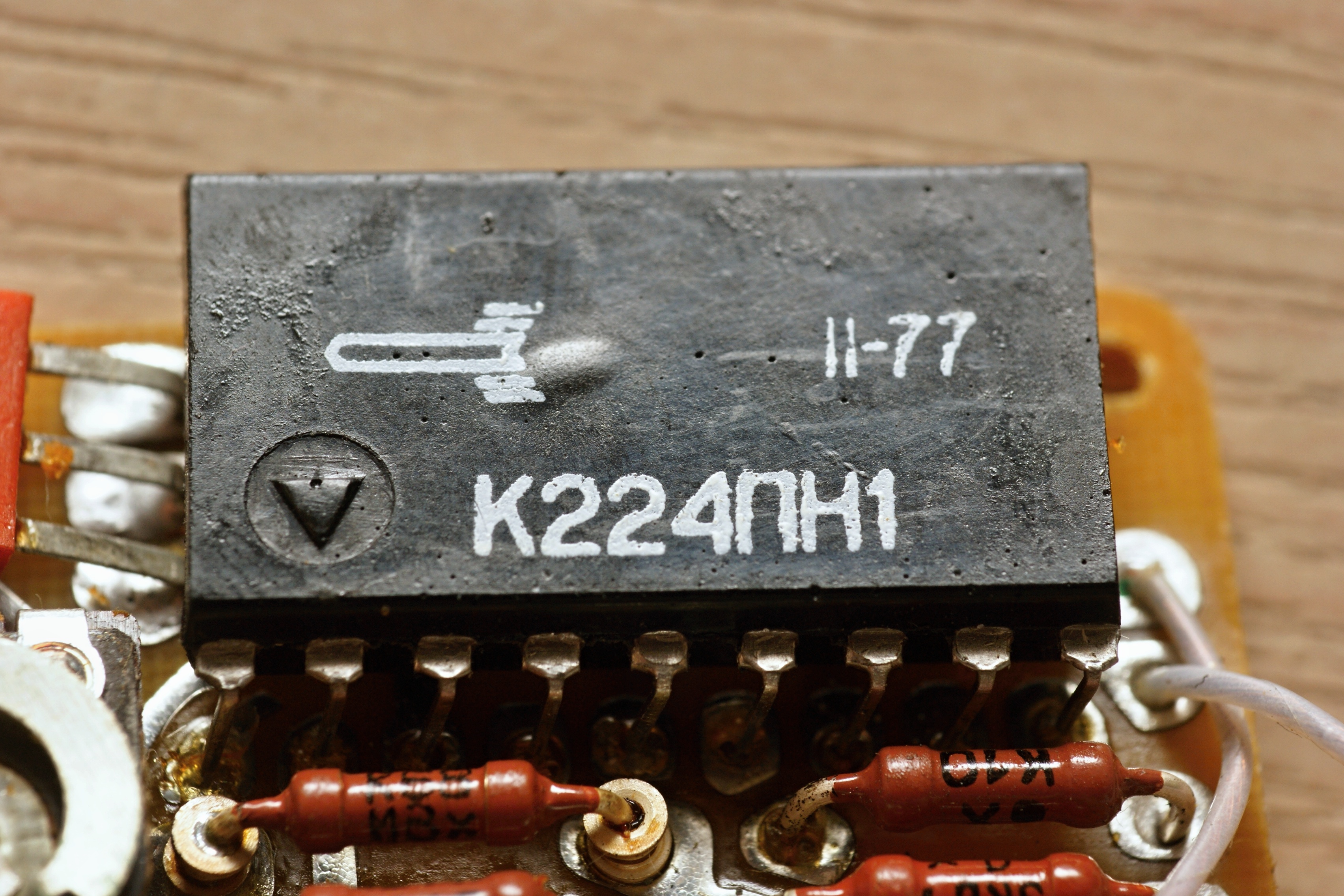

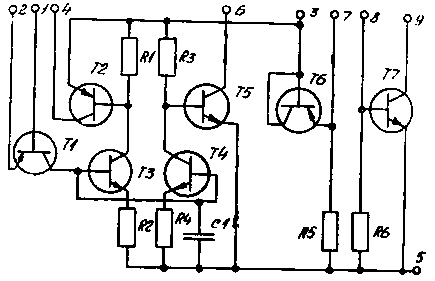

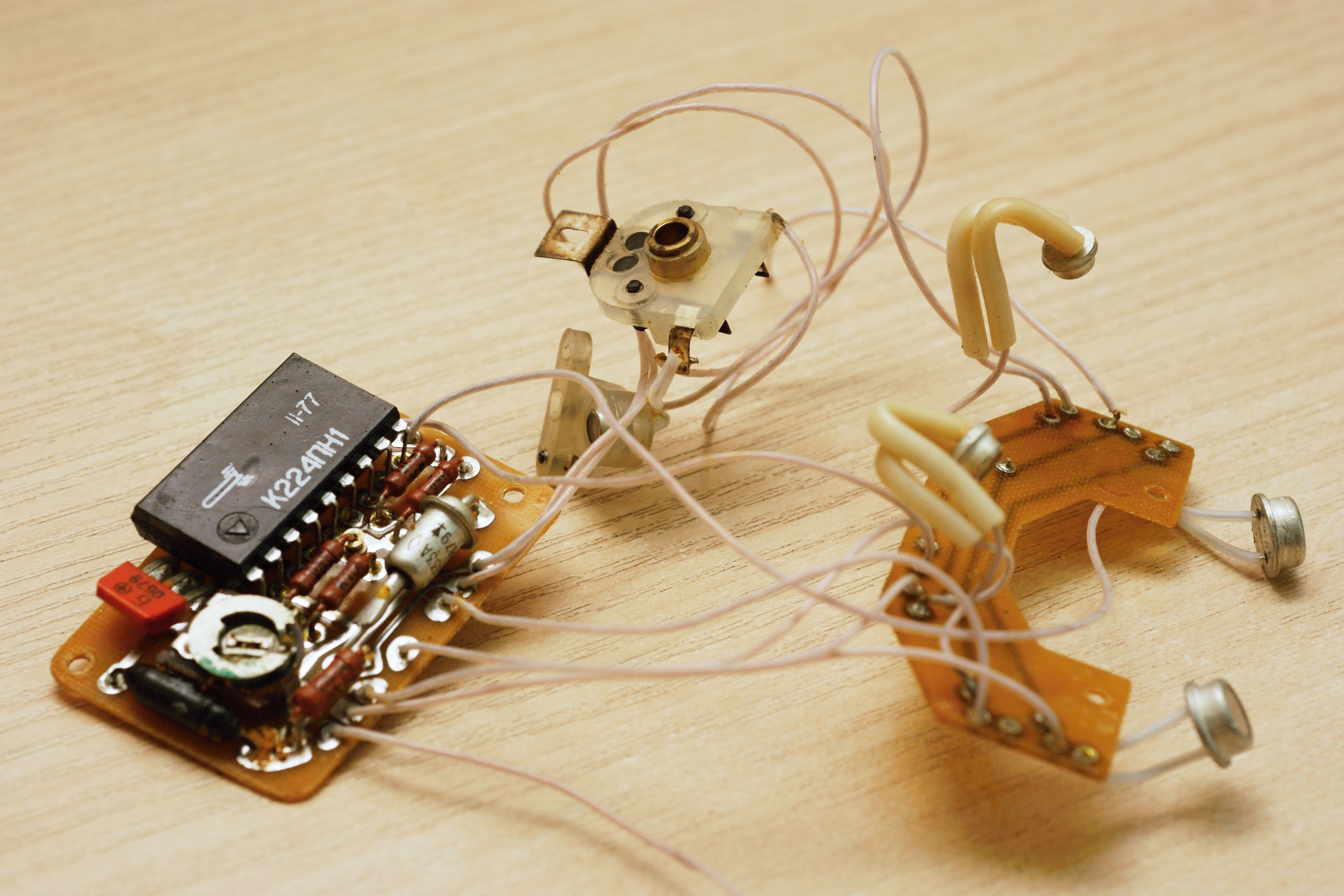

Весьма редкая микросборка. Она имела очень специфичное применение - преобразователь напряжения для экспонометрического устройства среднеформатного фотоаппарата "Киев-6С TTL". Не самая массовая техника, к тому же на К224ПН1 была только часть экспонометров. Так что найти такую в наше время можно почти чудом. В справочники эта микросхема тоже не попала, кстати...

Справочный лист на нее

К224ПН2


(фото Александра aka shyrik)

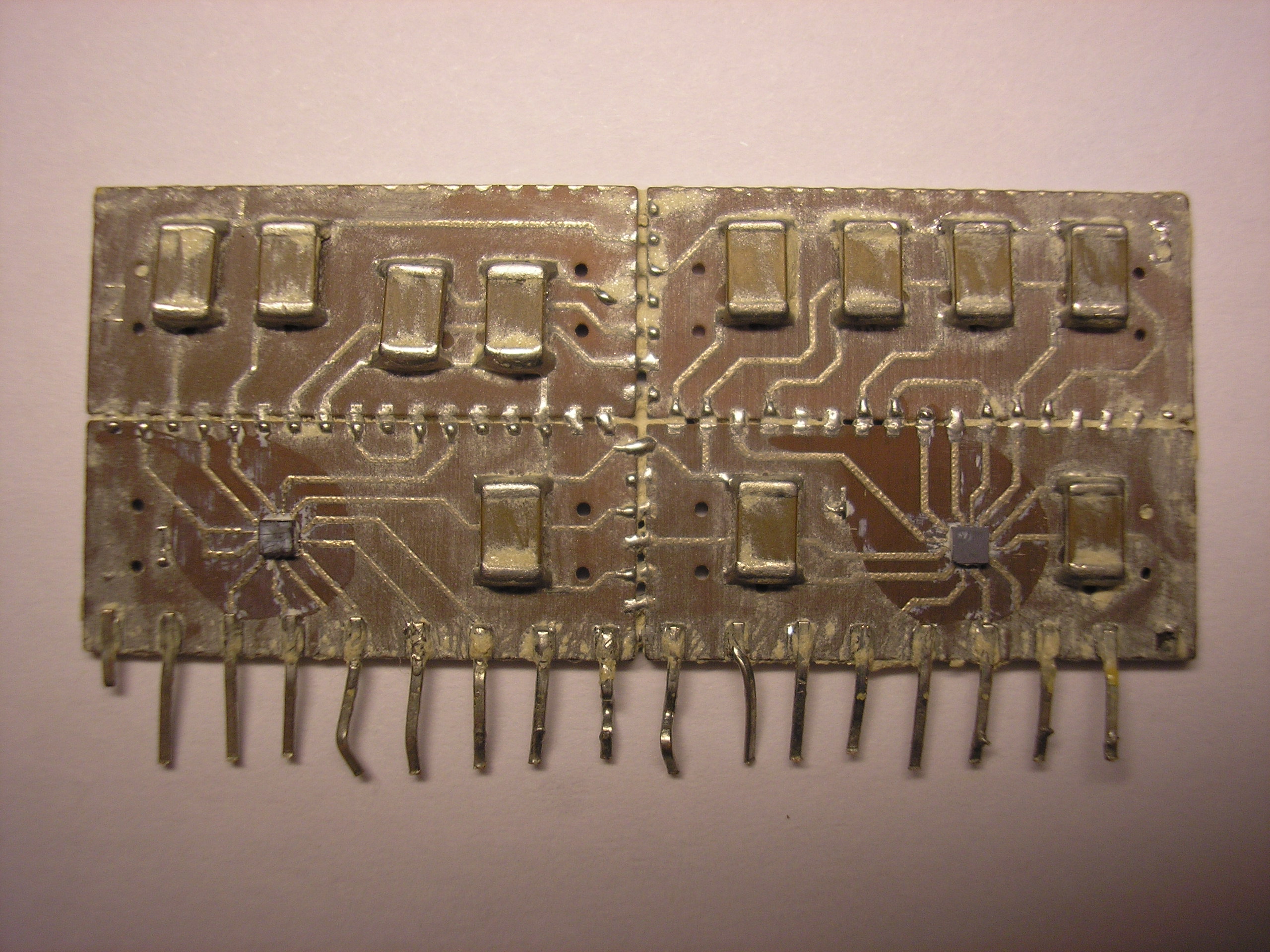

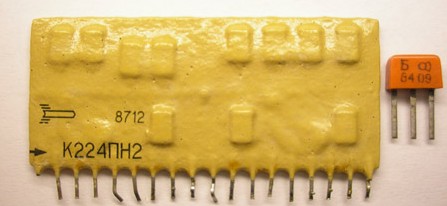

Преобразователь напряжения на переключаемых конденсаторах для питания варикапов стабилизированным напряжением (входное напряжение 5,6...13,2В, выходное 23...31В, так нагрузки до 500 мкА).

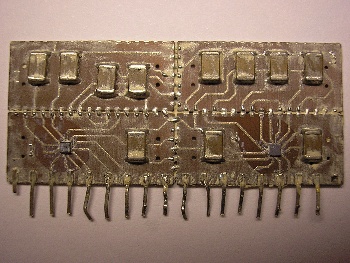

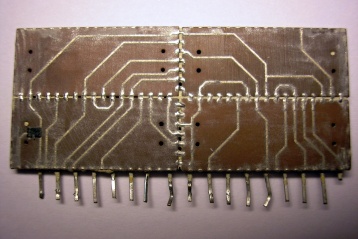

Внутри стоит два кристалла - К724НК3-3 (узел ИОН) и К724ГП3 (собственно преобразователь). Что странно - её нет в литературе. Справочный лист на нее


(фото Александра aka shyrik)

(фото Александра aka shyrik)

Источники:

1. Analog integrated circuits. Catalog. Volume II. - V/O "Mashpriborintorg", USSR, Moscow.
2. Э. Савостьянов, В. Круглов, В. Баранов - Микросхемы для радиовещательных приемников - "Радио", 1972, №3
3. Э. Савостьянов, В. Круглов, В. Баранов - Микросхемы для телевизионных приемников - "Радио", 1972, №4.
4. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 3-е, переработ. и доп. М., "Энергия", 1972.
5. Э. Борноволоков. Микросхемы серии К224 для радиоприемной аппаратуры. - "В помощь радиолюбителю", выпуск 44. - Москва, Изд-во ДОСААФ, 1974.
6. Э. Борноволоков. Микросхемы серии К224 для телевизоров. - "В помощь радиолюбителю", выпуск 45. - Москва, Изд-во ДОСААФ, 1974.
7. В. Круглов, Ю. Семенов, К. Сухов - Новые интегральные микросхемы серии К224. - "Радио", 1974, №2.
8. В.П. Градиль. Краткий справочник радиомонтажника. - Харьков, "Прапор", 1974.
9. Терещук Р.М., Терещук К.М., Седов С.А., Чаплинский А.Б., Фукс Л.Б. Малогабаритная радиоаппаратура. Справочник радиолюбителя. - Киев, "Наукова думка", 1975.
10. Малинин Р.М. Справочник по транзисторным схемам. Изд. 2-е, перераб. М., "Энергия", 1975 (Массовая радиобиблиотека. Вып. 852).
11. Каталог интегральных микросхем. Часть II (аналоговые).- Центральное бюро применения. 1975.
12. Пляц О.М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. - Минск: Вышэйшая школа, 1976
13. Молчанов А.П., Занадворов П.Н. Курс электротехники и радиотехники, изд. 3-е перераб., Главная редакция физико-математической литературы изд-ва Наука, 1976.
14. Сухов К.Н. и др. Микросхемы серии К224 в телевизоре цветного изображения. М., "Сов. радио", 1976 (Массовая библиотека инженера "Электроника").
15. Проектирование радиоприемных устройств. Под ред. А. П. Сиверса. Учебное пособие для вузов. М., "Сов. радио", 1976.
16. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977.
17. Справочник по интегральным микросхемам. Под общ. ред. Б.В.Тарабрина. М., "Энергия", 1977.
18. Кризе С.Н. Автоматические регулировки в радиоприемниках. - М.: Связь, 1978. (Б-ка "Телевизионный и радиоприем. Звукотехника"; Вып.93).
19. Микросхемы и их применение/Батушев В.А., Вениаминов В.Н., Ковалев В.Г. и др. - М.: Энергия, 1978 (Массовая радиобиблиотека; Вып. 967).
20. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
21. Справочник по интегральным микросхемам/ Б.В. Тарабрин, С.В. Якубовский, Н.А. Барканов и др.; Под ред. Б.В. Тарабрина. - 2-е изд., перераб. и доп. - М.: Энергия, 1981.
22. В. Златаров, Р. Иванов, Г. Михов, М. Недялков. Аналогови интегрални схеми. Параметри, характеристики, основни приложения. - Държавно издателство "Техника". София, 1981.
23. Терещук Р. М. и др. Полупроводниковые приемно-усилительные устройства: Справочник радиолюбителя.- Киев: "Наукова думка", 1981.
24. Харченко В.М. Основы электроники: Учеб. Пособие для техникумов. - М.: Энергоиздат, 1982.
25. Микросхемы и их применение: Справ. пособие/В. А. Батушев, В. Н. Вениаминов, В. Г. Ковалев, О. Н. Лебедев, А. И. Мирошниченко. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1983 (Массовая радиобиблиотека: Вып. 1070).
26. Справочник по расчету электронных схем Б.С. Гершунский. - Киев: Вища школа. Изд-во при Киев. ун-те, 1983.
27. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 10-е изд., перераб. и доп. - К.: Технiка, 1984.
28. Микроэлектроника: Учеб. пособие для втузов. В 9 кн. / Под ред. Л.А. Коледова. Кн. 4. Гибридные интегральные микросхемы / Л.А. Коледов, Э.М. Ильина. - М.: Высш. шк., 1987.
29. Терещук Р. М. и др. Полупроводниковые приемно-усилительные устройства: Справ. радиолюбителя / В. М. Терещук, К. М. Терещук, С. А. Седов.— 3-е изд., перераб. и доп.- Киев: "Наукова думка", 1987.
30. Белов И.Ф. и др. Переносные кассетные магнитолы: Справочник / И.Ф. Белов, А.Е. Денин, А.Ф. Ососков.- М.: Радио и связь, 1988 (Массовая радиобиблиотека; Вып. 1124).
31. Бриллиантов Д. П., Куликов Б. Н., Роксман М. А. Переносные цветные телевизоры: Справочник / Под ред. Д.П.Бриллиантова. - М.: Радио и связь, 1989. (Массовая радиобиблиотека. Вып. 1128).
32. В помощь радиолюбителю: Сборник. Вып. 103 / Сост. А.В. Дьяков. - М.: ДОСААФ, 1989.
33. Димитър Рачев. Справочник радиолюбителя. Държавно издателство "Техника". 1990.
34. Белов И.Ф. Справочник по переносным и автомобильным радиоприемникам и магнитолам.- М.: Радио и связь, 1992 (Массовая радиобиблиотека. Вып.1183).
35. Алексеев Ю.П. Бытовая радиоприемная и звуковоспроизводящая аппаратура (модели 1989-1992 г.): Справочник.- М.: Радио и связь, 1994 (Массовая радиобиблиотека; Вып. 1201).
36. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 3 - М.: КУбК-а, 1997.
37. ЦКБ "Дейтон". 40 лет - Москва, Зеленоград, 2008.
