224ая серия

Набор толстопленочных интегральных схем для бытовой радиоэлектронной аппаратуры - телевизоров, приемников и т.п.

   На базе этих микросхем в лаборатории К.Н. Сухова под его руководством и непременном участии велись работы по созданию узлов и блоков цветных телеприёмников. Непосредственными участниками в ней были К.И. Самойликов, С.Д. Бать, Анатолий Филиппович Олдин, Виктор Михайлович Чистов. Работы велись в содружестве с телевизионными заводами "Рубин" в Москве и имени Козицкого в Ленинграде и закончились довольно успешно. На свет появились унифицированные блоки усилителей промежуточной частоты изображения и звука, которые нашли применение в телевизорах "Рубин-707" и "Радуга-703".

Исходный разработчик серии - НИИ точной технологии. В дальнейшем в разработке схемотехники серии принимали участие и специалисты Центрального бюро по применению интегральных микросхем (ныне ЦКБ "Дейтон"). А уже в 80-х годах её развитие было целиком перенесено в Калугу, в КБ завода "Восход".

Производители - первоначально зеленоградский завод "Ангстрем" (как опытный завод при НИИТТ), но основной объём, начиная с 1969-70 годов, выпущен тем же "Восходом".

  При всей распространенности серии, многих микросхем нет в справочниках!

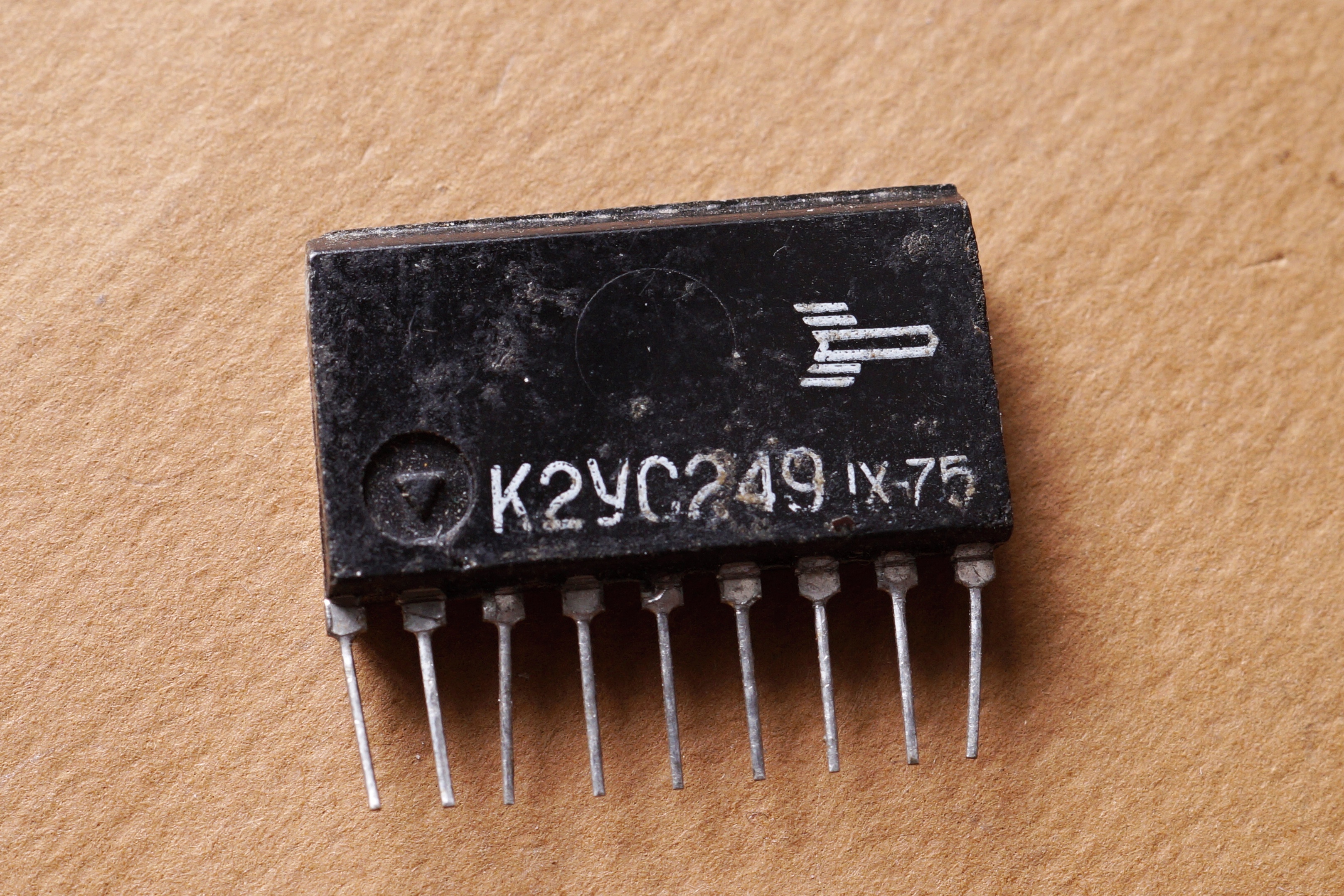

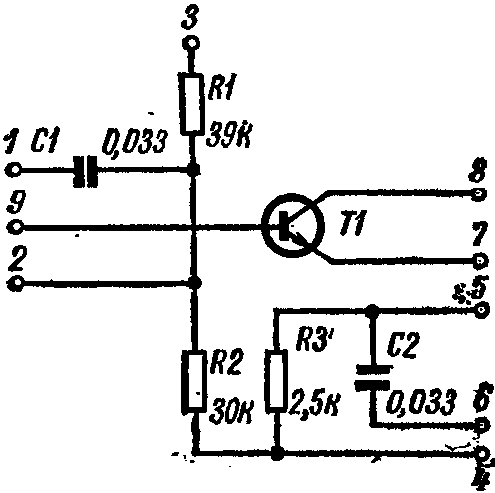

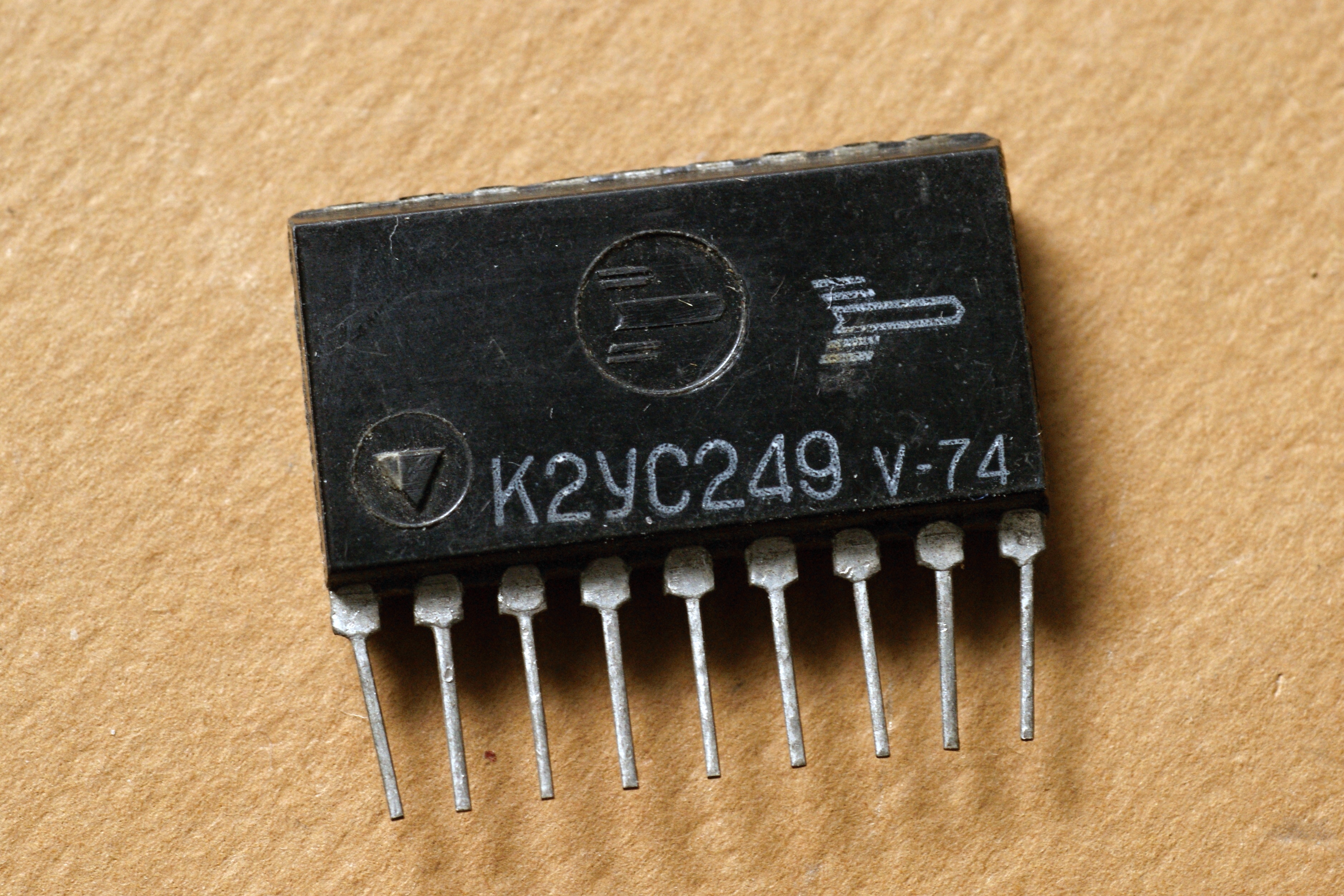

2ДС241 2КТ241 2УС242 224АГ1 224ПН1 224УК1 224ФН2 224ХА1
2ДС242 2НТ241 2УС243 224АГ2 224ПН2 224УН2 224ХА3
2ЖА241 2ПП241 2УС244 224ГГ2 224СА3 224УН4 224ХА5
2ЖА242 2ТС241 2УС245 224ЕН1 224СС1 224УН6 224ХП1
2ЖА243 2УС246 224ЕН2 224ТП1 224УП1
2ЖА244 2УС247 224НК2 224УП2
2УС248 224НТ1 224УП4
2УС2413 224УР4
2УС2414
2УС2416

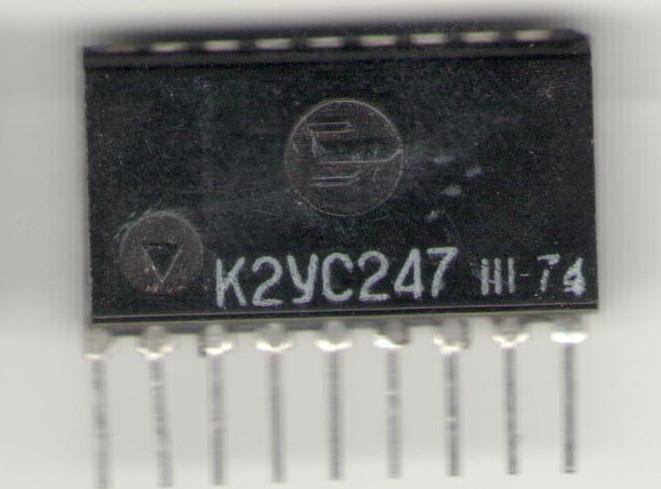

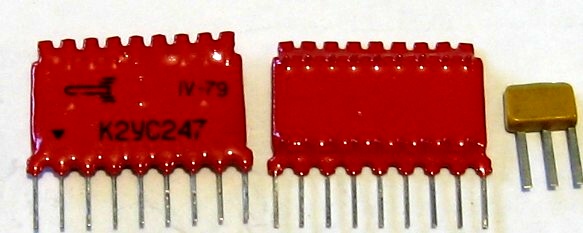

К2УС247

Усилитель промежуточной частоты изображения, ОКР "Телевизор". Микросборка предназначена для получения амплитуды сигнала, достаточной для нормальной работы видеодетектора в тракте цветности телевизионных приемников. ГИС имела два варианта схем – 4 резистора + три транзистора КТ359А (один включён диодом) и два транзистора КТ359А + 4 конденсатора + 8 резисторов; была снята с производства и среди микросхем серии с обозначениями по новой системе не встречается. Справочный лист на нее.

Электрические параметры

Крутизна вольт-амперной характеристики на частоте 35 МГц- 70 мА/В
Диапазон рабочих частот - 30...45 МГц
Неравномерность частотной характеристики в рабочем диапазоне - 3 дБ
Напряжение питания - 12 В
Ток потребления - 28 мА

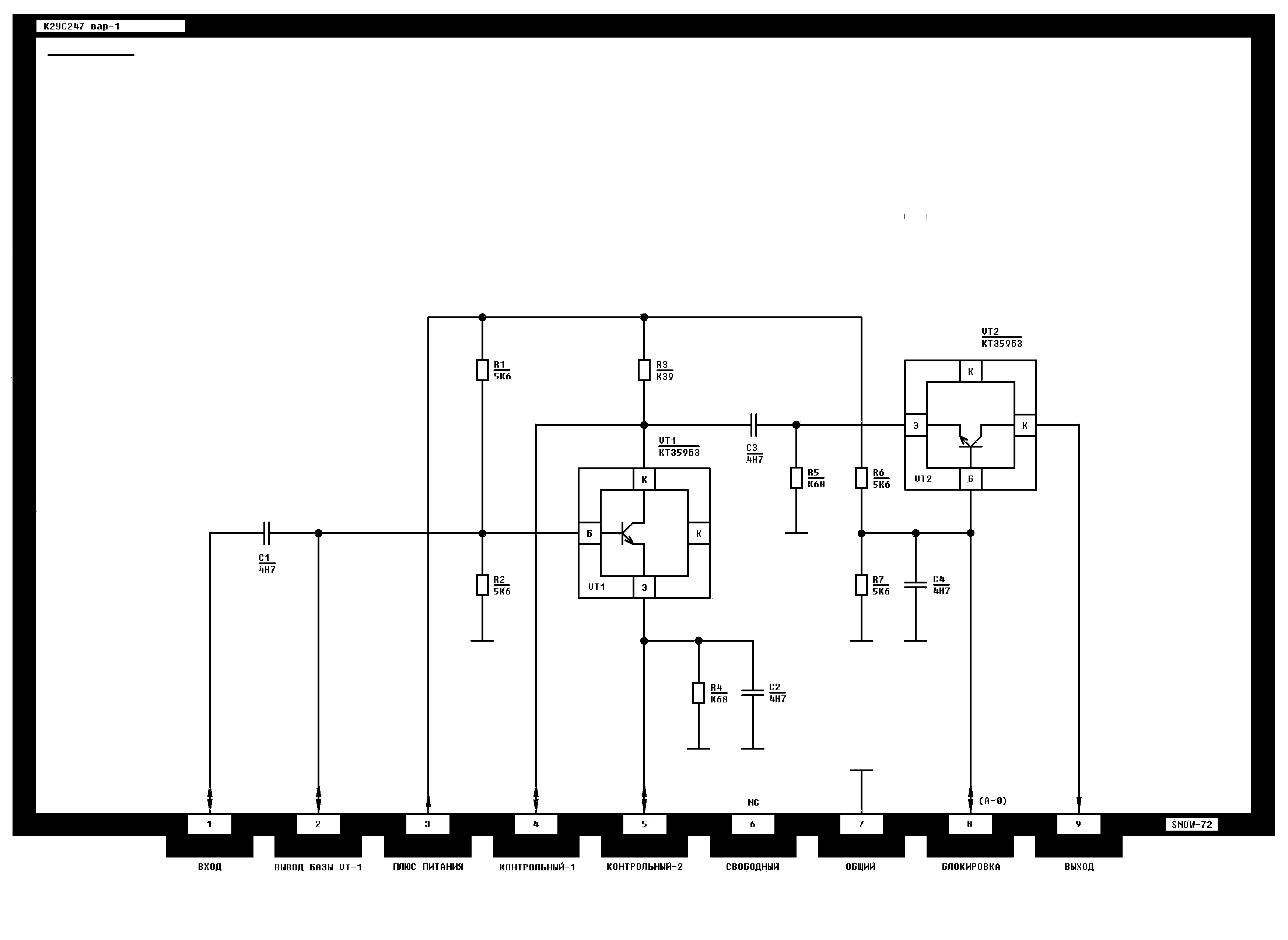

Схема на вариант 2:

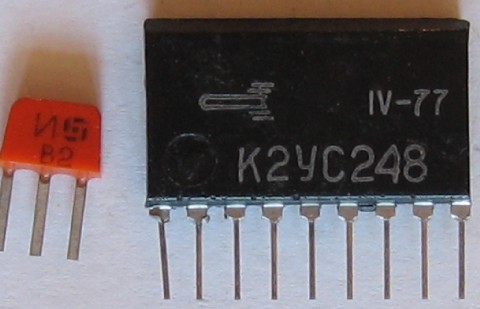

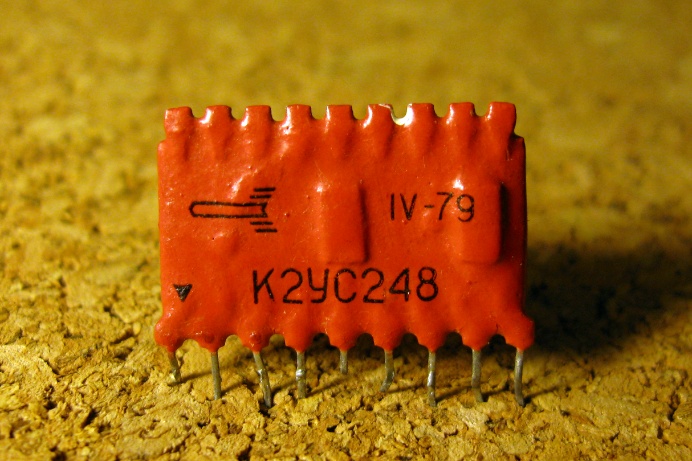

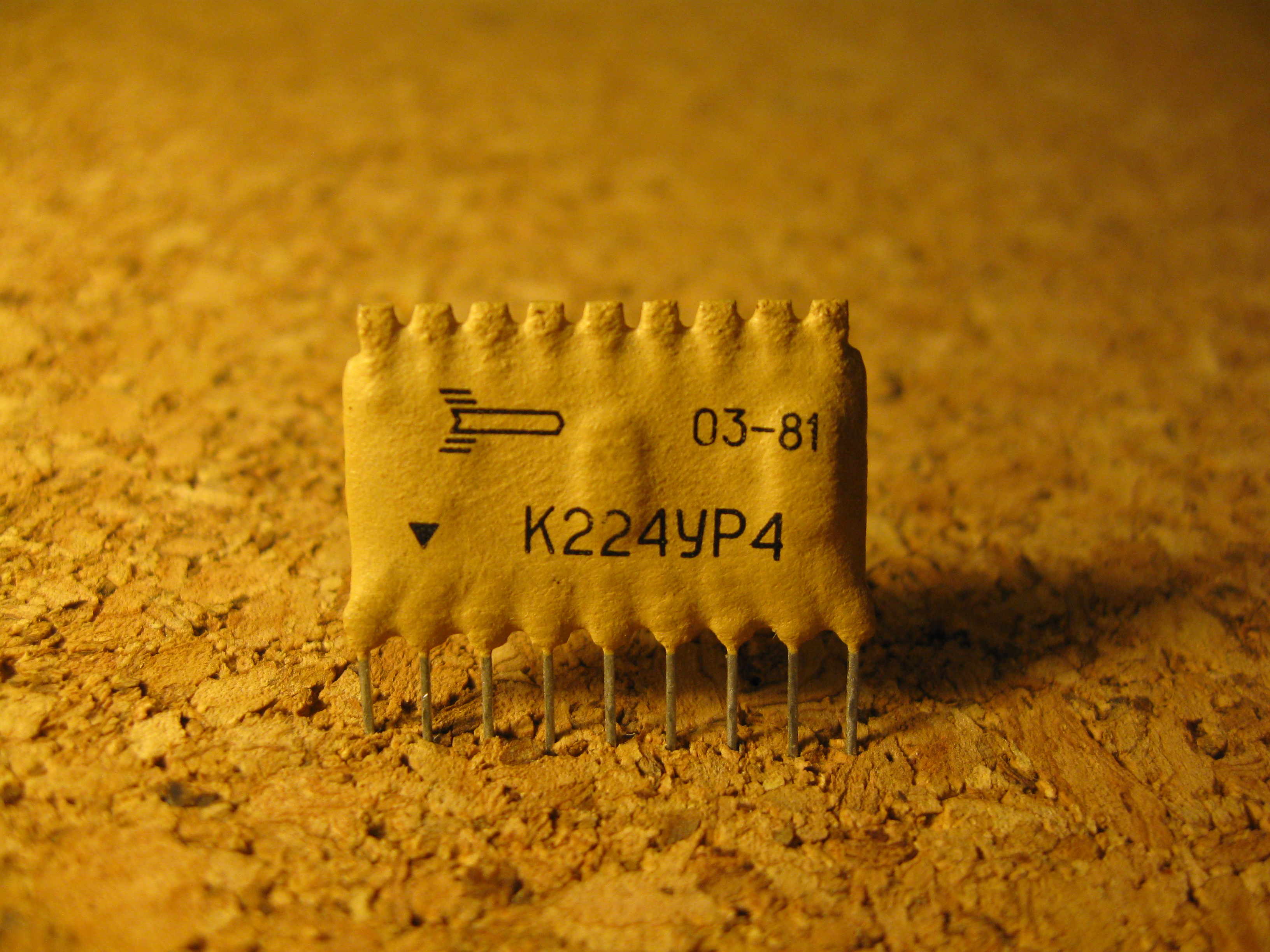

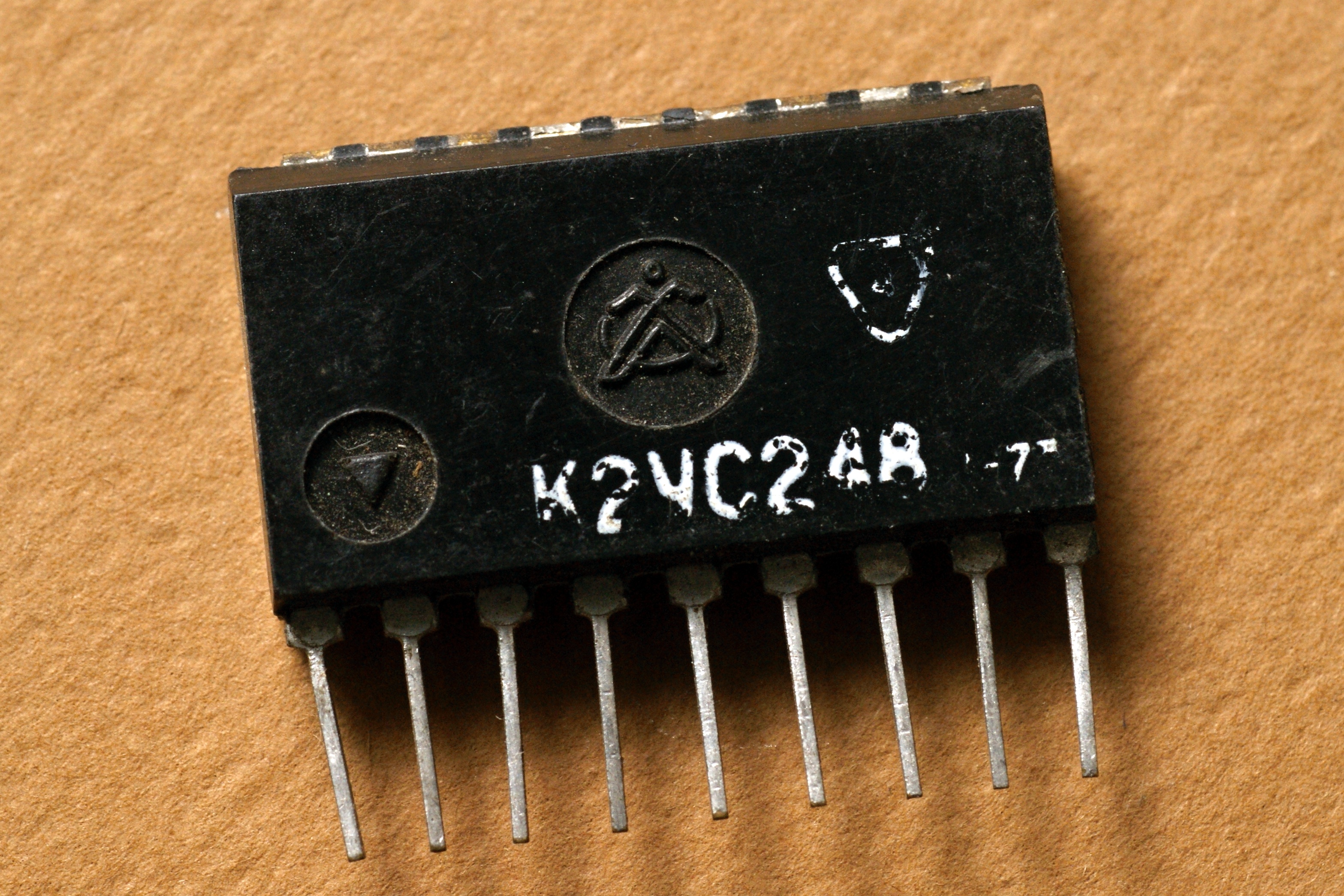

К2УС248, К2УС2416, К224УР4

   Усилитель промежуточной частоты звукового сопровождения, ОКР "Телевизор". ГИС предназначена для работы в качестве основного усилителя до частотного детектора в тракте ПЧ звука цветных и черно-белых телевизионных приемников.

   Схема подвергалась модернизации - из схемы 1975 года убрали R1, R2, R5, С1, вывели эмиттер Т2 на ножку 1, добавили резистор общей ООС по постоянному току.

   К2УС2416 от К2УС248 отличалась только цоколёвкой, что было сделано по заказу "потребителя из г. Кунцево". Надо думать, под этим эвфемизмом скрывается Московский радиотехнический завод, который выпускал телевизоры марки "Юность", в которых как раз и использовалась К2УС2416.

   В дальнейшем переименована в К224УР4 (а не в несуществующую К224УН8, как кое-где встречается).

Электрические параметры

Крутизна вольт-амперной характеристики на частоте 6,5 МГц - 1000 мА/В
Диапазон рабочих частот - 4..10 МГц
Неравномерность частотной характеристики в рабочем диапазоне - 3 дБ
Напряжение питания - 12 В
Ток потребления - 15 мА

Справочный лист на них.

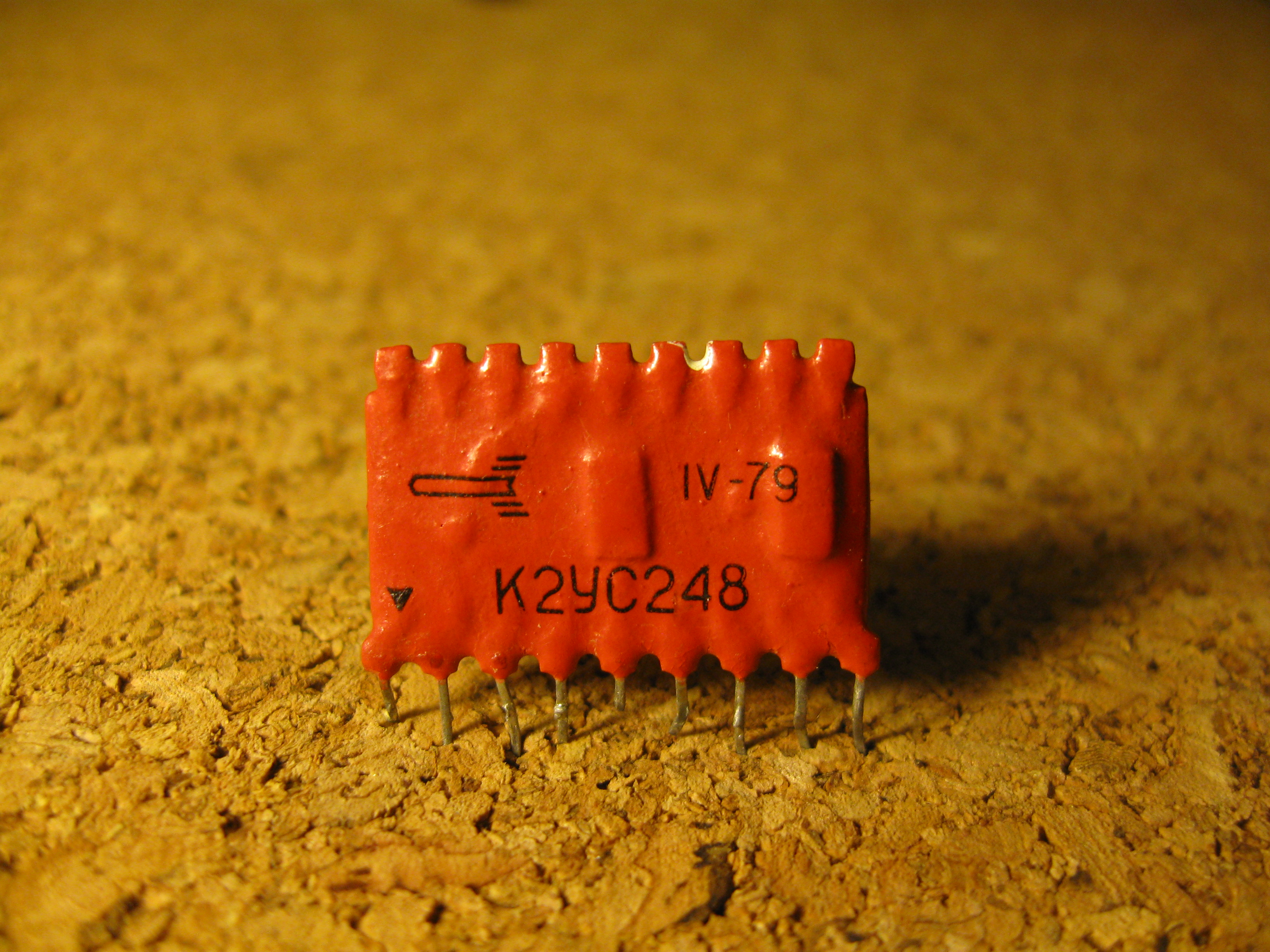

(фото с форума "Портативного ретрорадио")

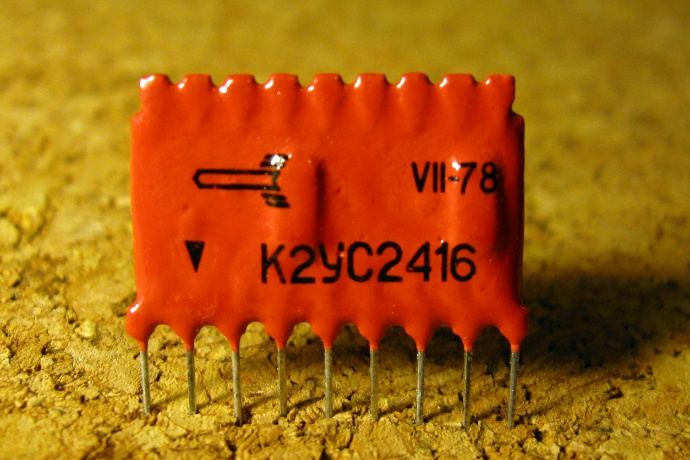

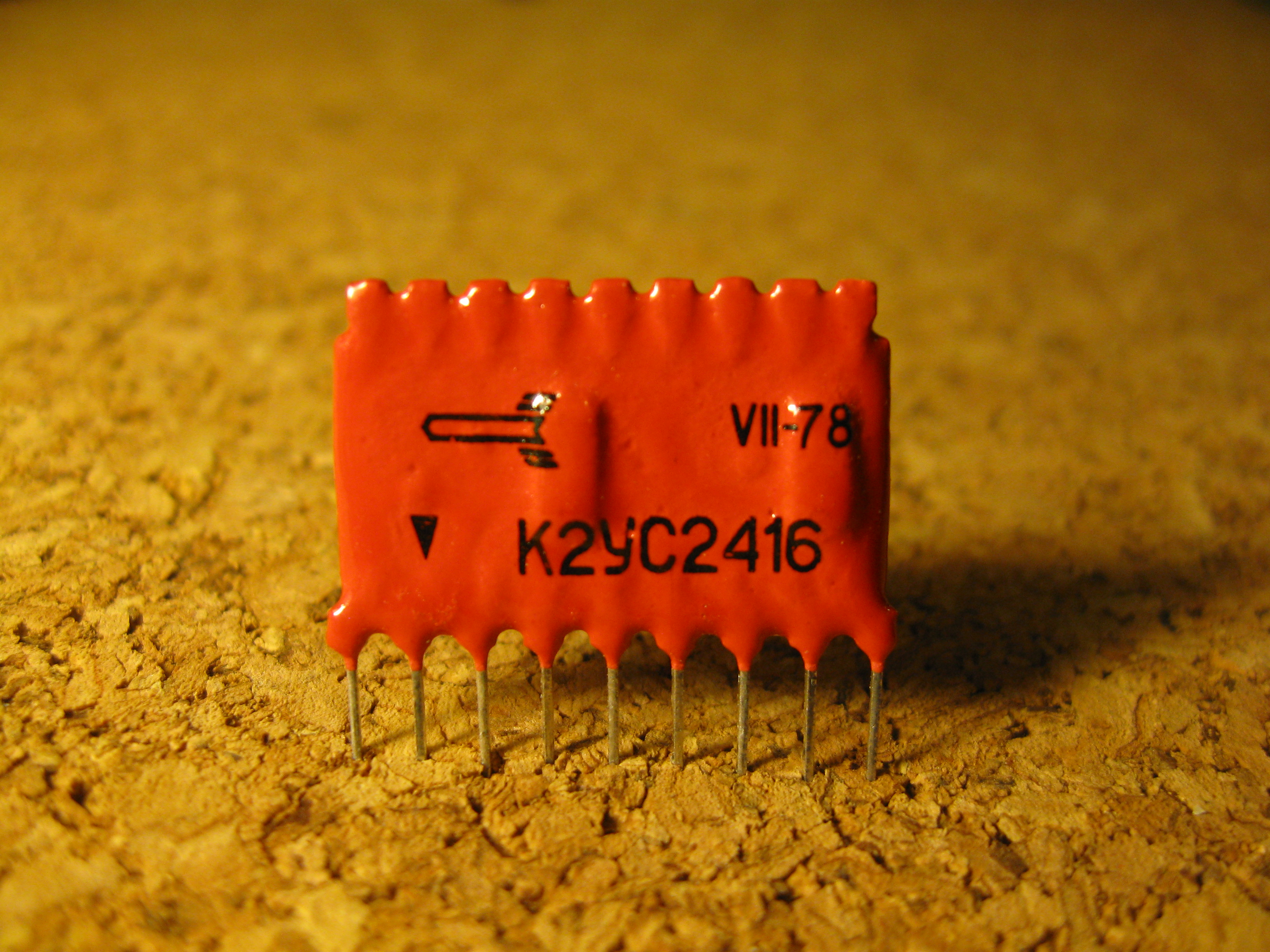

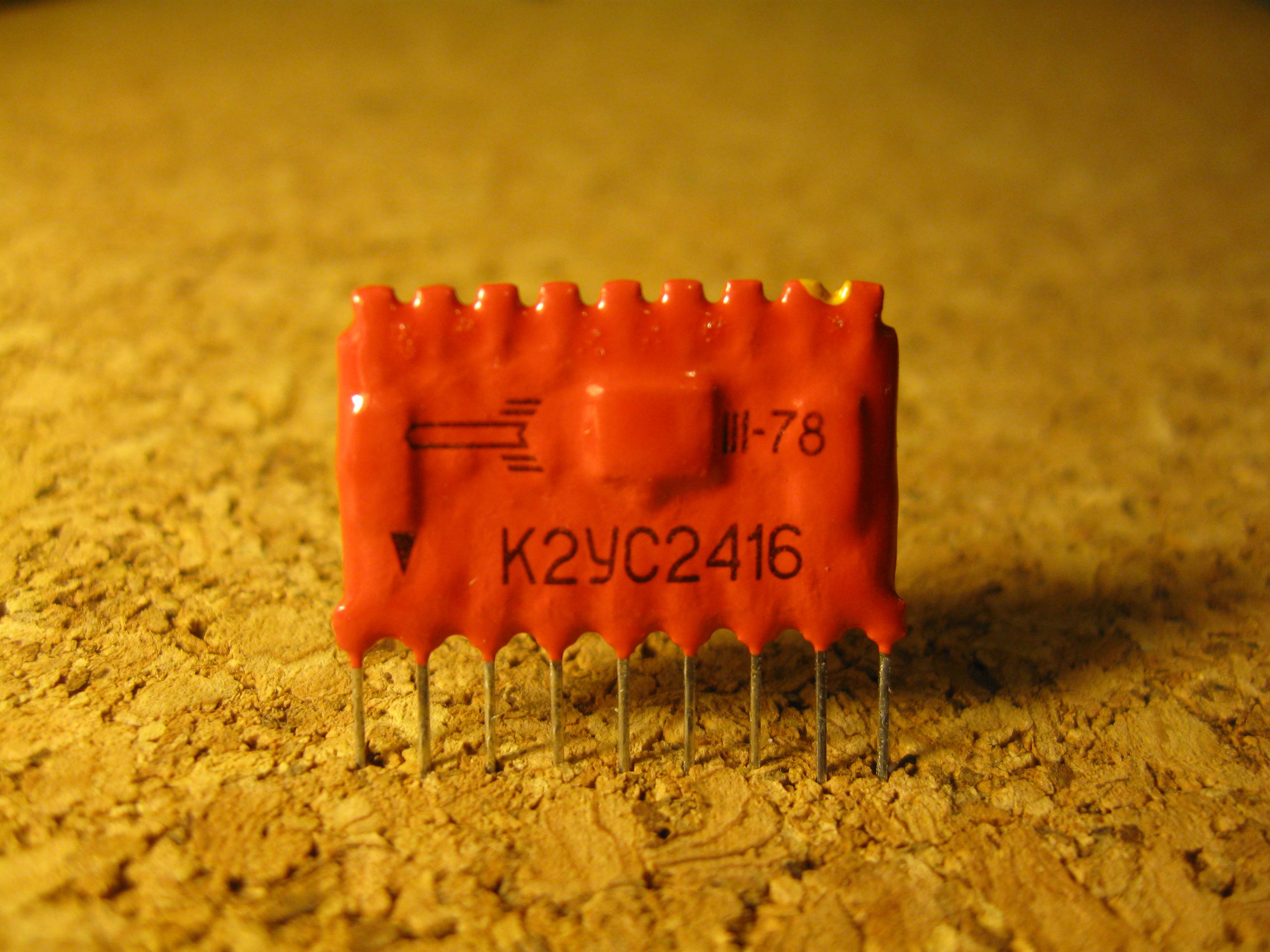

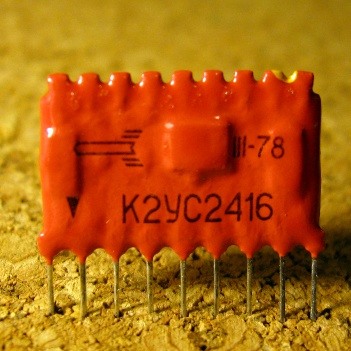

К2УС2416 выпускалась, как минимум, в двух вариантах, причем одновременно.

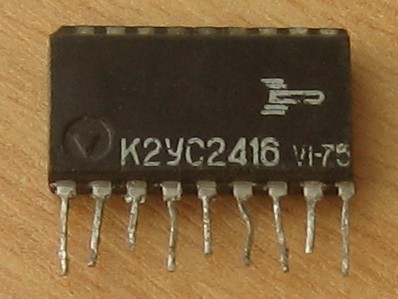

Вариант 1 ... :


(фото с форума "Портативного ретрорадио")

(фото Сергея Брылёва)

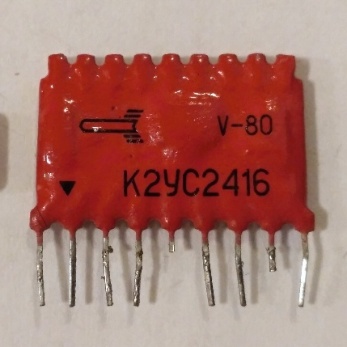

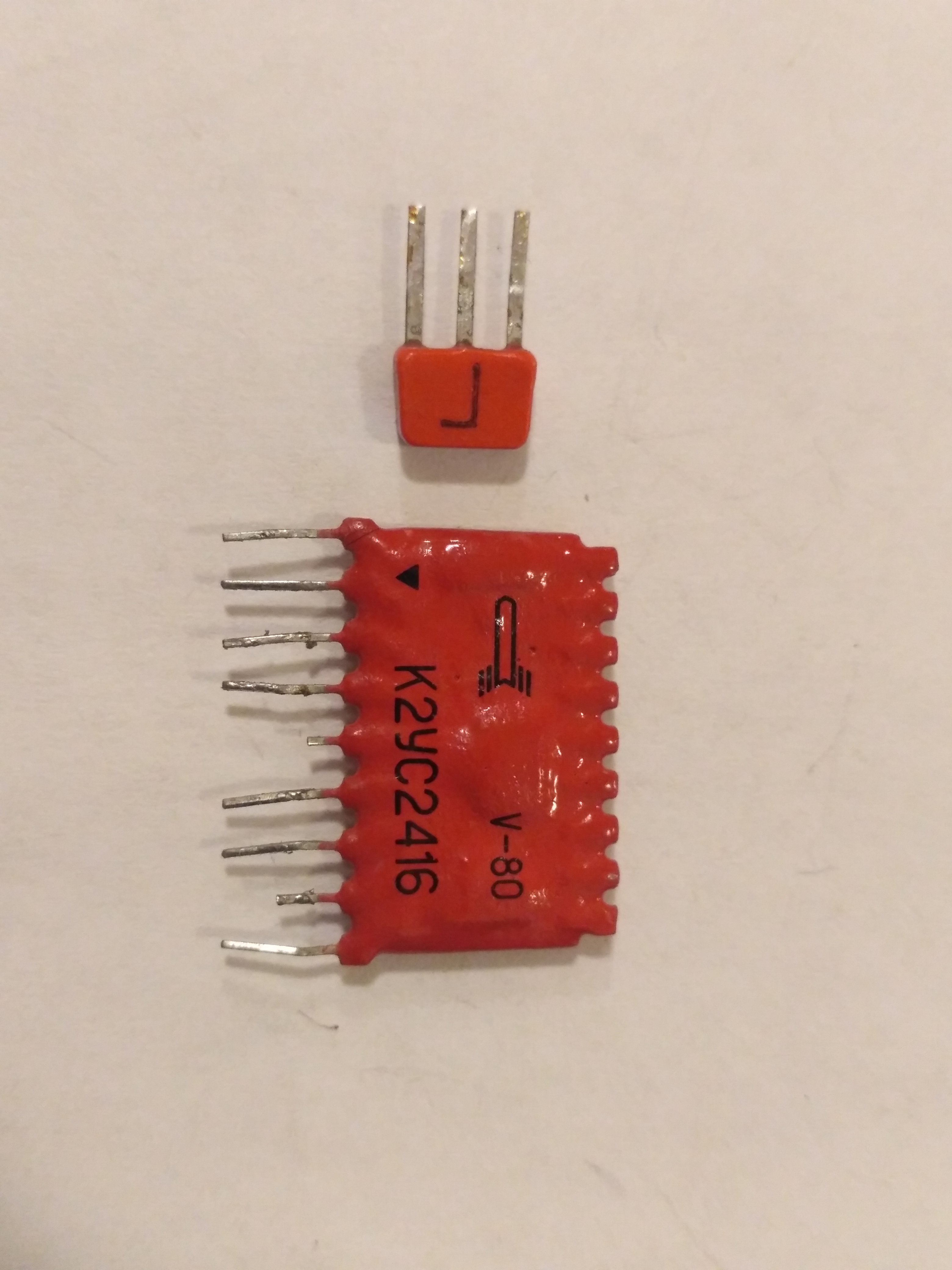

... и вариант 2:


(фото с форума "Портативного ретрорадио")


(фото с форума "Портативного ретрорадио")

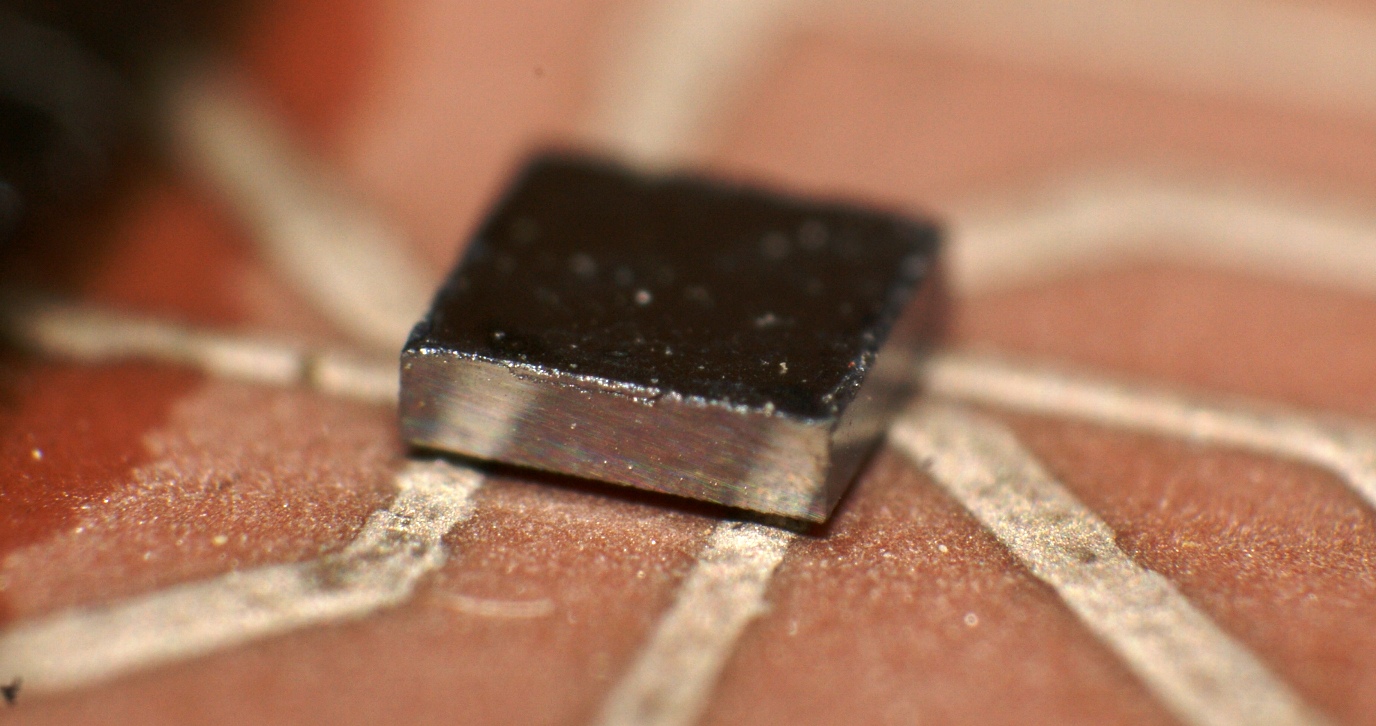

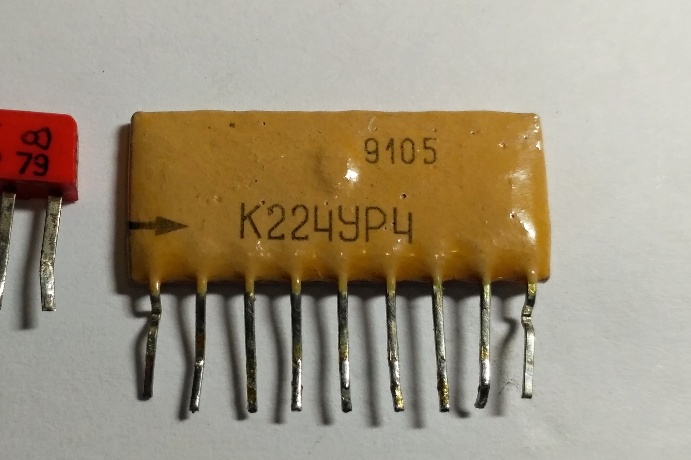

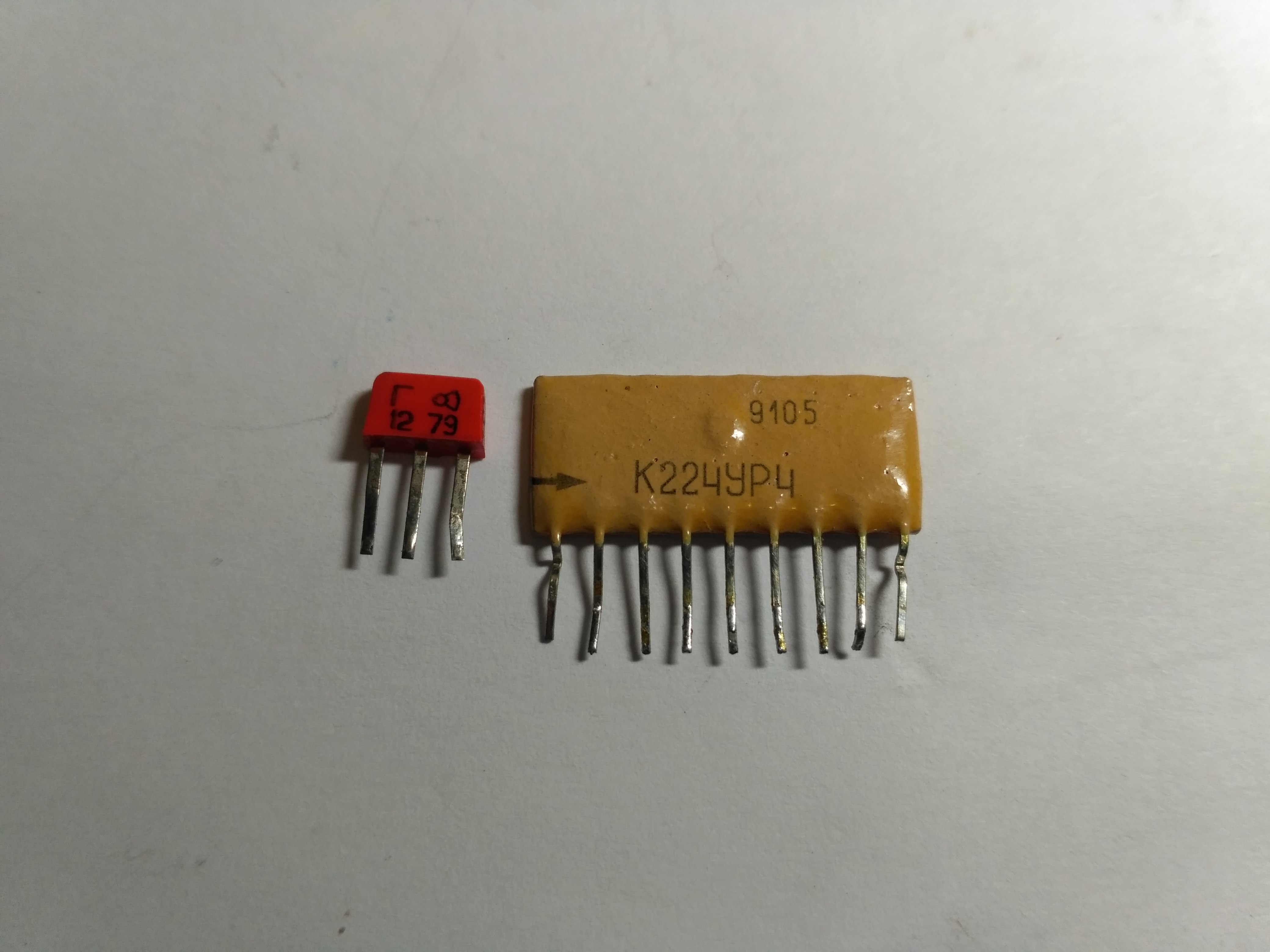

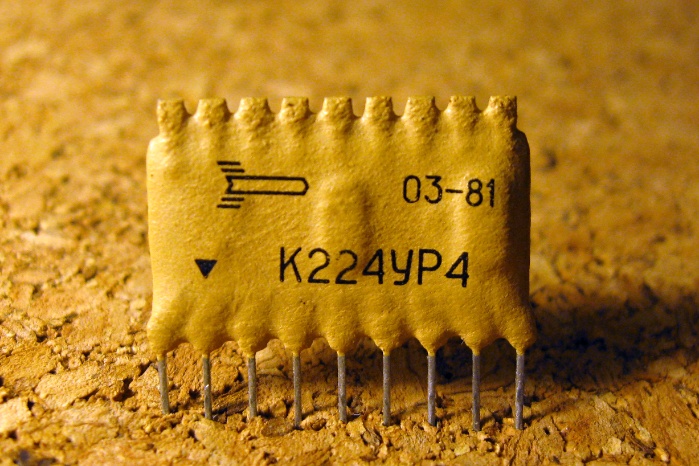

К224УР4 также как и многие микросхемы серии в 80-х годах была переведена из варианта на дискретных элементах в единый кристалл, нечто из 724ой серии:


(фото Сергея Брылёва)

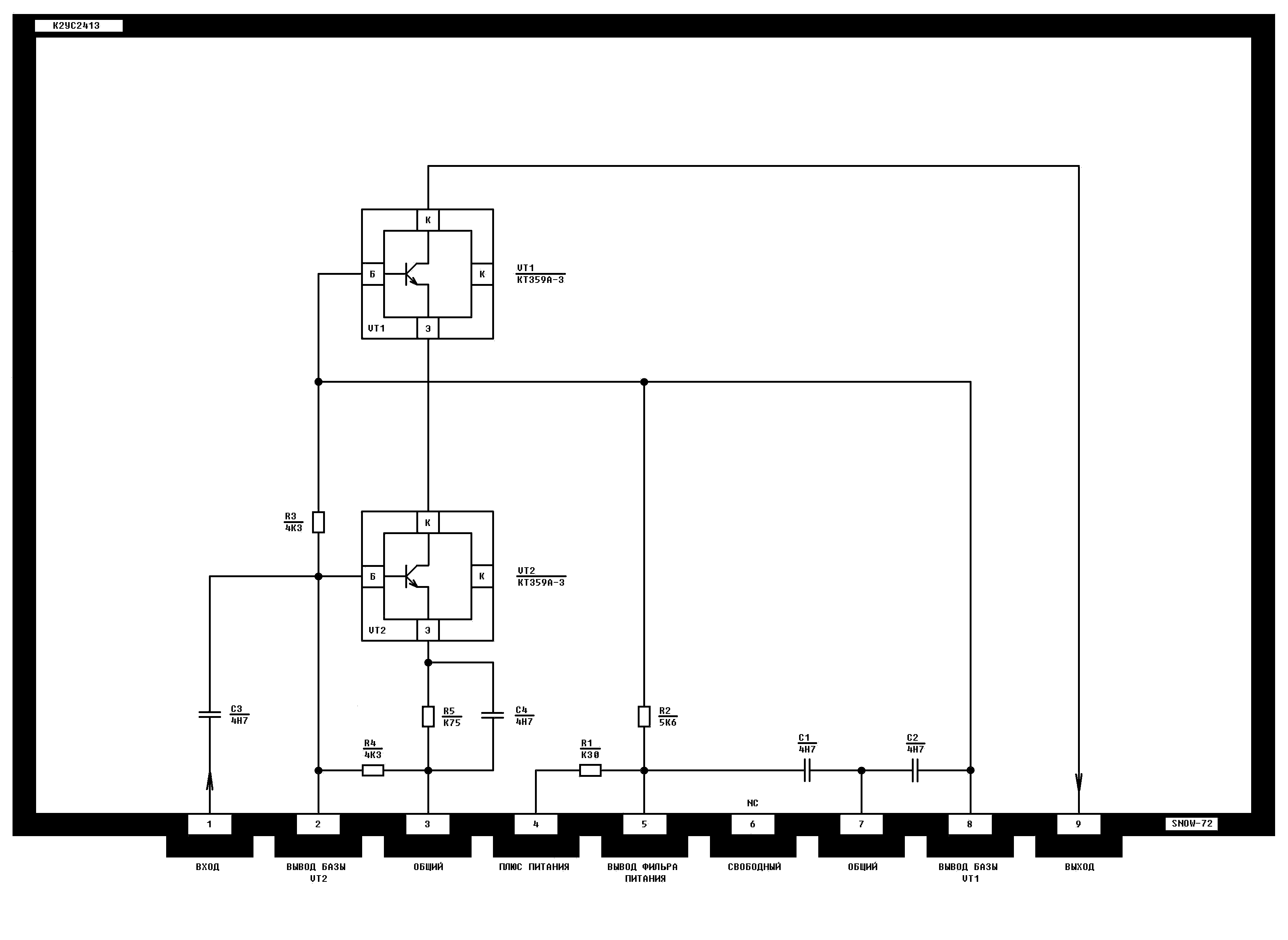

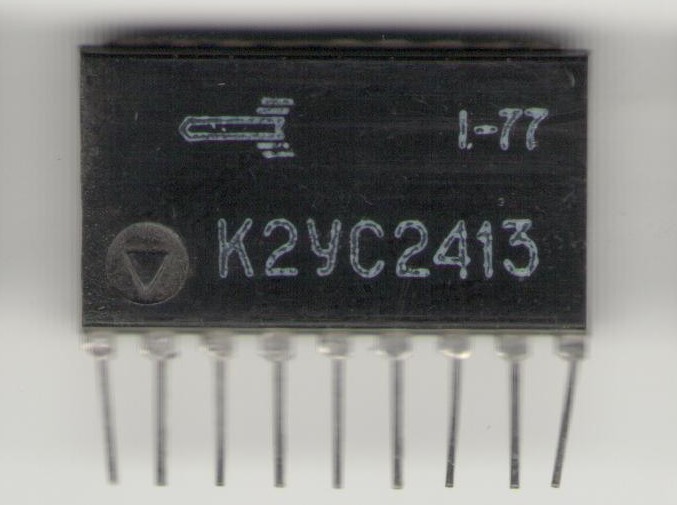

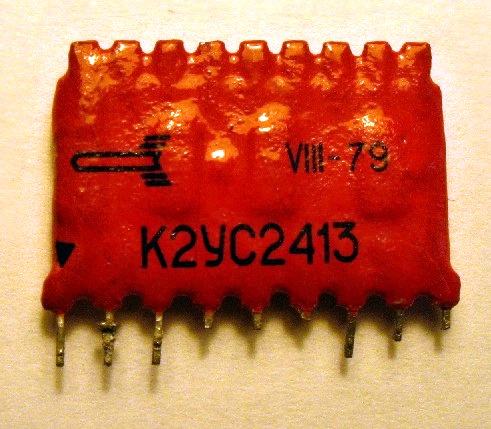

К2УС2413

Регулируемый усилитель радиочастоты (диапазон 30-45 МГц, крутизна ВАХ 25 А/В). Справочный лист на нее.

Среди микросхем с новой системой обозначений ее нет. Однако в связной аппаратуре вместо неё иногда использовали К224УР1, причем без изменения разводки платы. Видимо, УР1 - модернизированная УС2413 (их внутренние схемы незначительно отличаются).


(по материалам форума "Портативного ретрорадио")

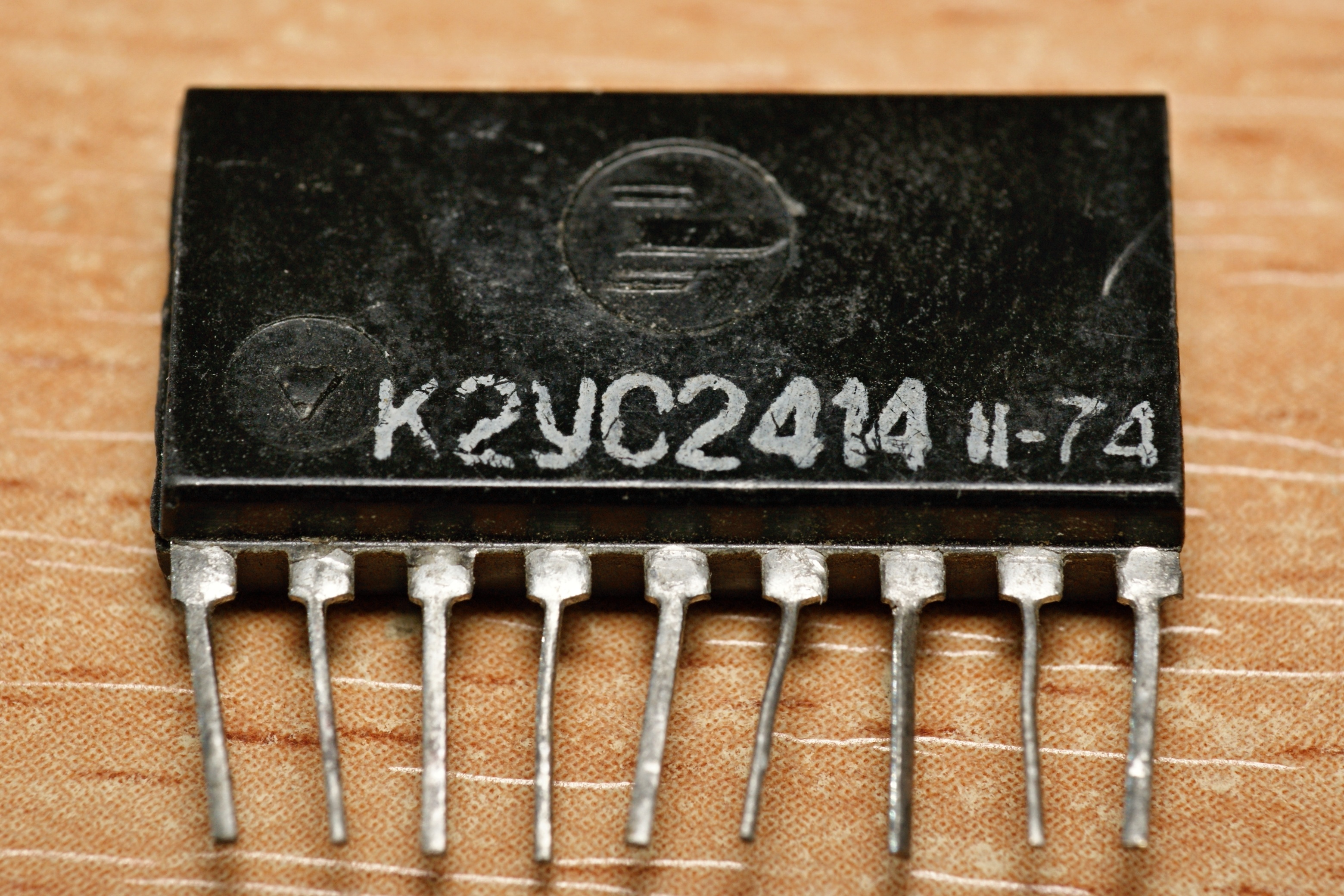

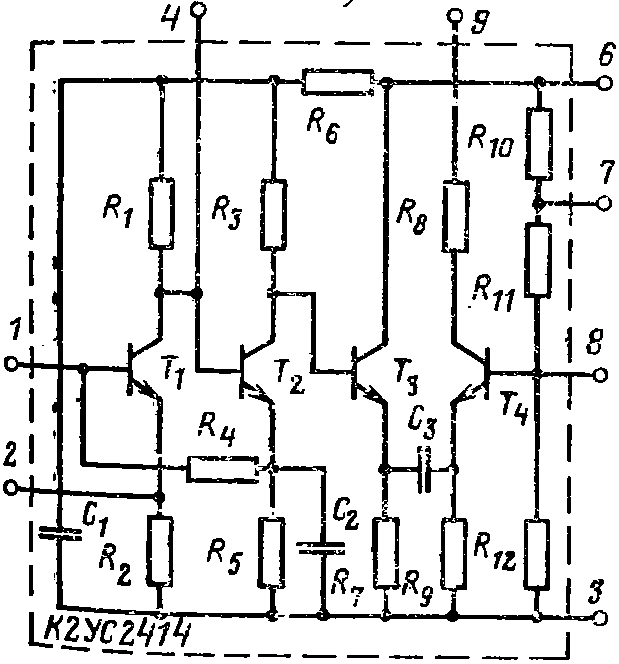

К2УС2414

Усилитель промежуточной частоты тракта звукового сопровождения. Справочный лист на нее.

Предполагаю, что в дальнейшем она была модернизирована в К224УР2.

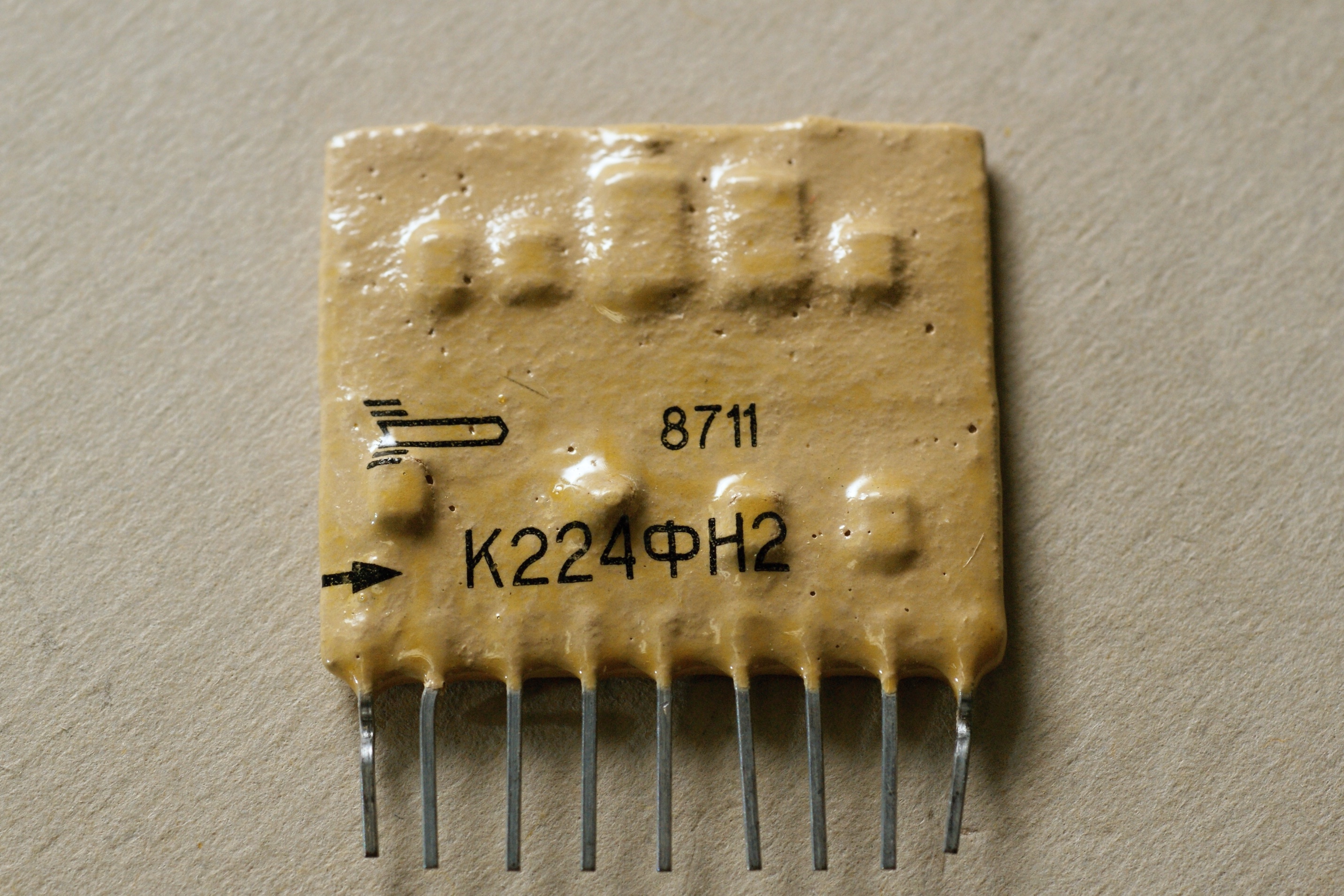

К224ФН2

Двухканальный активный фильтр подавления надтональных частот стереодекодера.

Электрические параметры

Коэффициент усиления напряжения - 1,7...2,4
Коэффициент неравномерности амплитудной характеристики - не более 3 дБ
Коэффициент ослабления напряжения частоты 31,25 кГц и её гармоник относительно напряжения частоты 1 кГц - не менее 14 дБ
Ток потребления - не более 9 мА
Коэффициент гармоник - не более 0,25 %
Отношение сигнал/шум - не менее 62 дБ
Входное сопротивление - не менее 30 кОм
Коэффициент гармоник при максимальном входном напряжении - не более 10 %
Выходное сопротивление - не более 5,1 кОм
Линейное переходное затухание между каналами - не менее 25 дБ
Разностность выходных напряжений - не более 75 мВ

Справочные данные на нее.

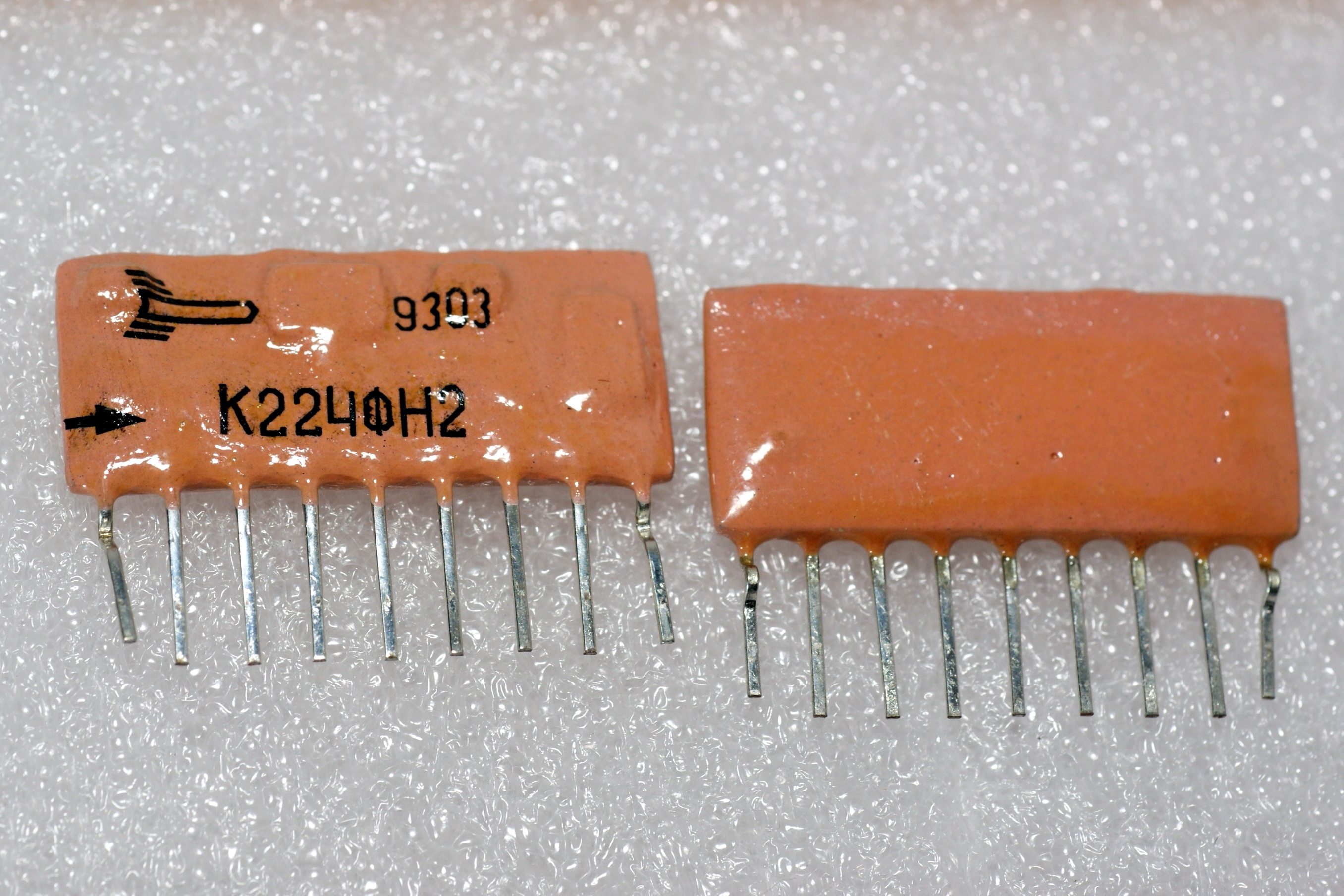

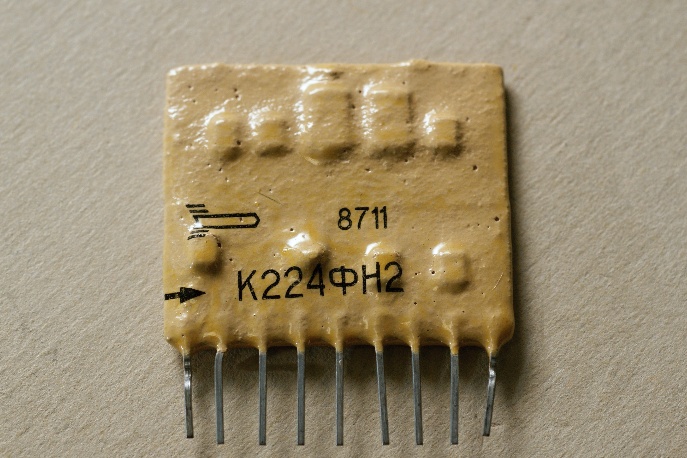

(фото с форума "Портативного ретрорадио")

(фото с форума "Портативного ретрорадио")

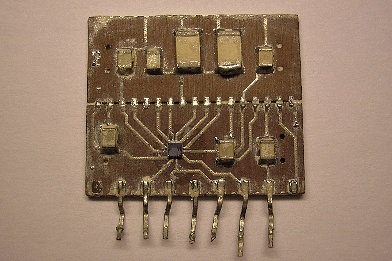

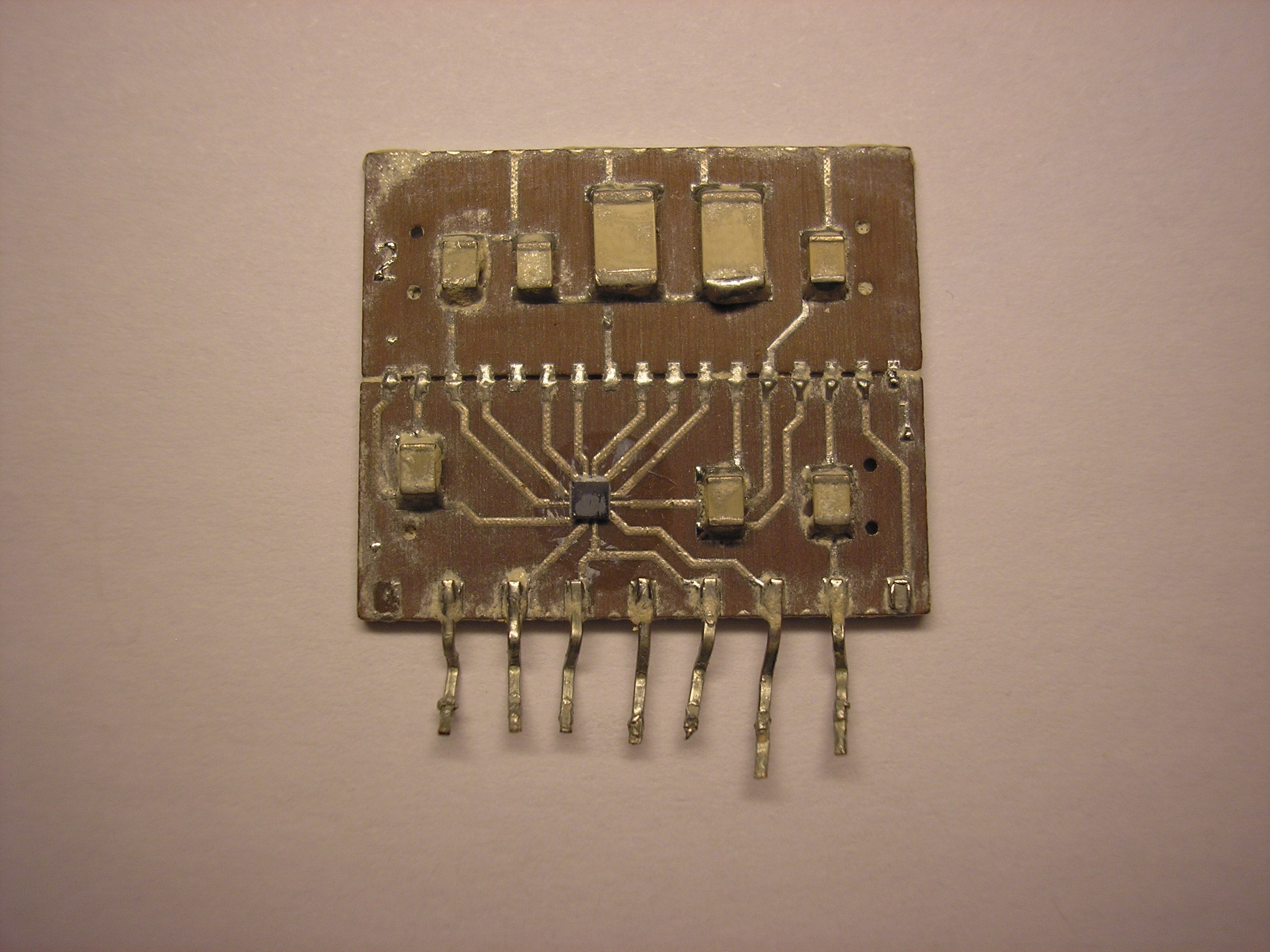

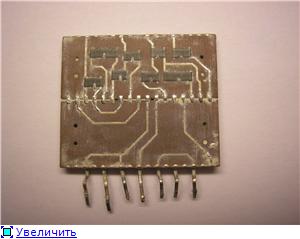

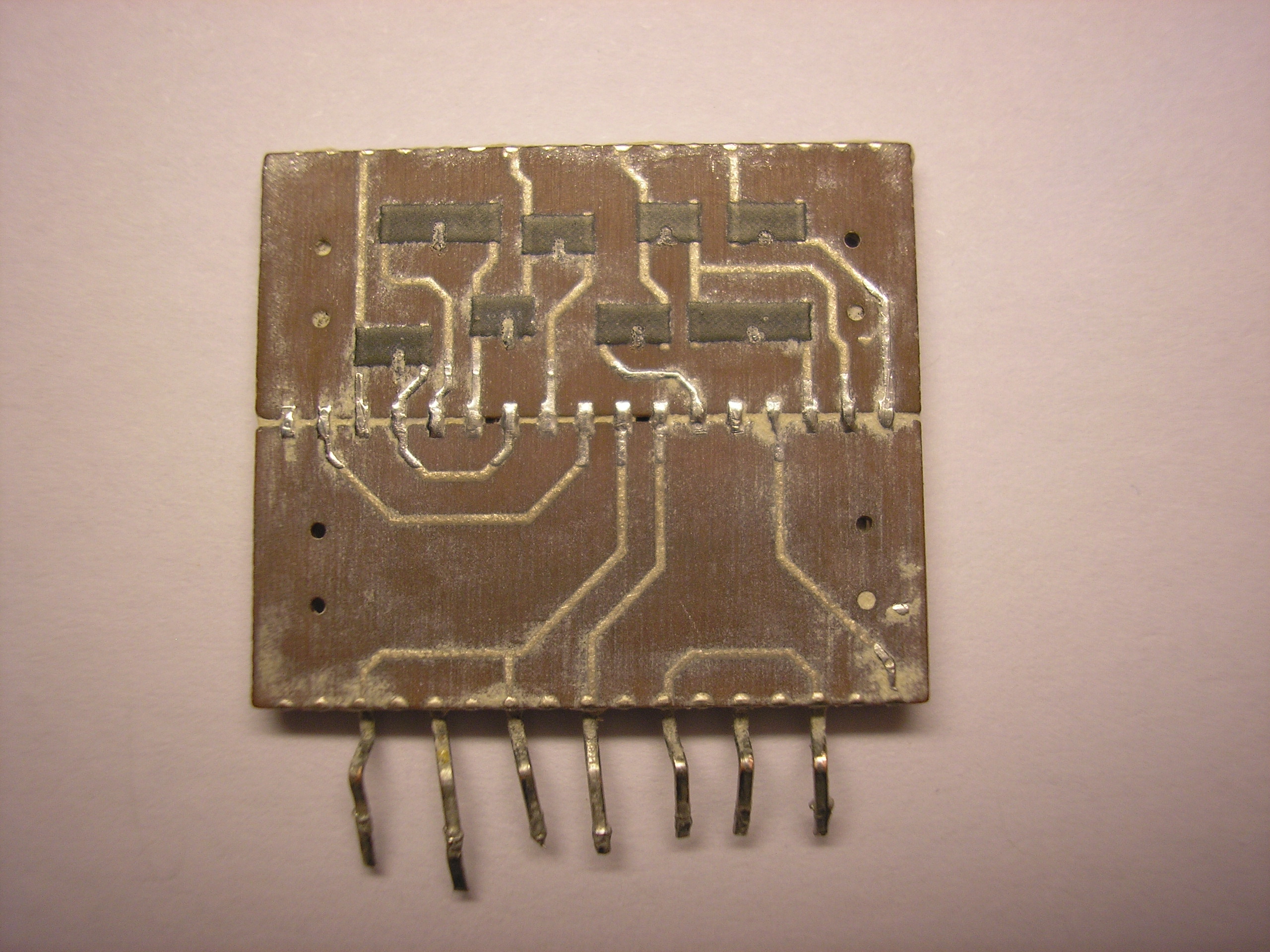

Однако у неё был и одноплатный вариант! история его такова - вначале не смогли обойтись одной платой и сделали двухплатную ГИС. После множества промежуточных вариантов смогли вместить схему на одну стандартную плату. Надёжность выросла, потребитель оказался даже доволен - «… стала как бы не лучше по параметрам».

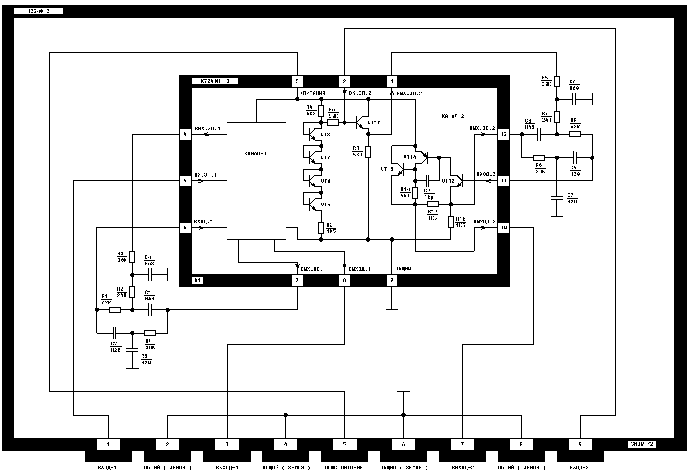

Схема двухплатной микросборки:

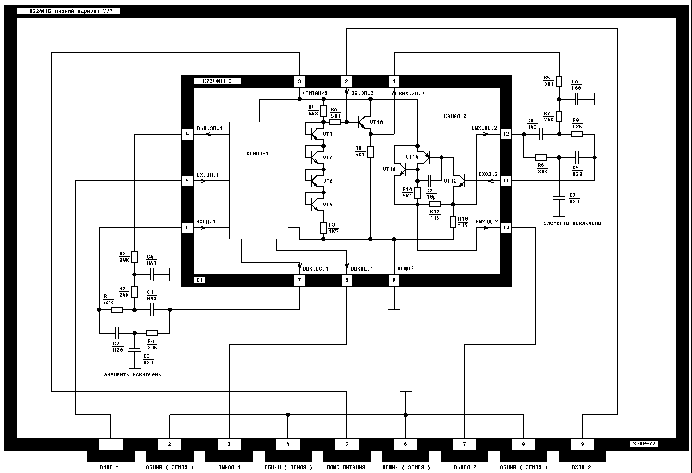

и одноплатный вариант:


(информация с форума "Портативного ретрорадио")

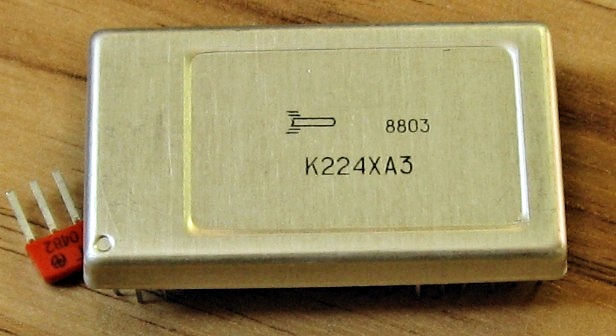

К224ХА3

Микросхема из "новых" выпусков, которой нет в справочниках. Усилитель яркости с регулировками и матрица RGB; справочные данные на неё. Микросхема содержит около 670 элементов (так в литературе! хотя вскрытие ничего такого не обнаруживает).

В состав микросхемы входят селектор синхроимпульсов и формирователи кадрового и строчного строб-импульсов, которые могут использоваться не только для модуля цветности, но и всего приемника в целом.

Она использовалась в самой последней модификации блока цветности телевизоров УЛПЦТИ (БЦИ-2а), а также в телевизоре "Радуга" в блоке цветности МЦ-21.

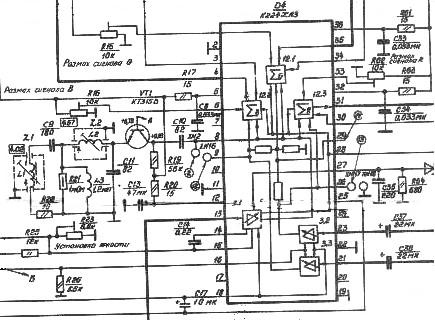

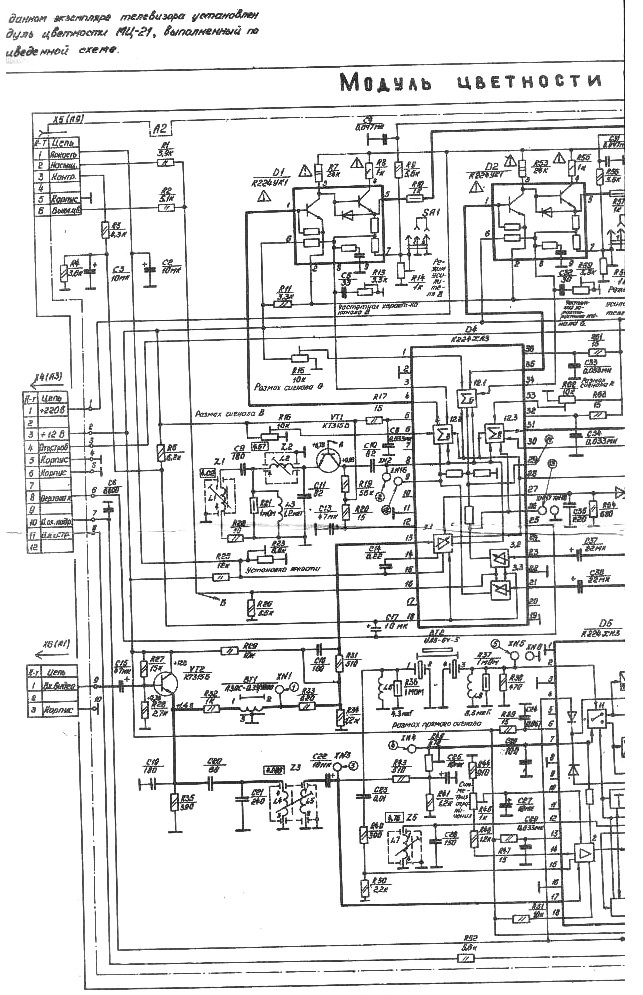

Схема включения (из блока МЦ-21, спасибо gr59 с форума Про радио):

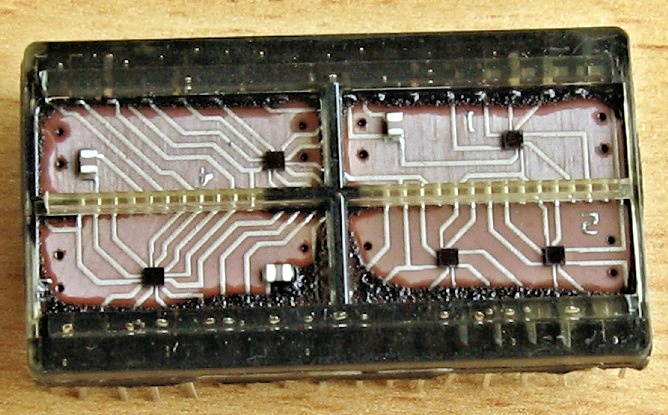

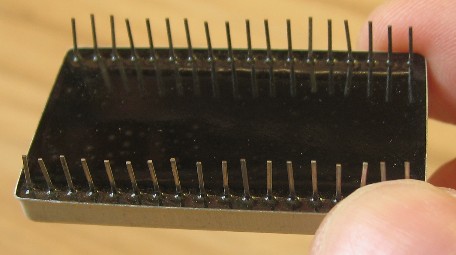

Редкий корпус для 224ой серии... вскрытие показывает, что микросхема, подобно К224ХА5, состоит из четырех плат меньшего размера:

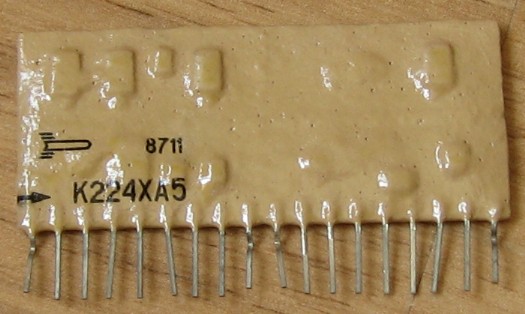

К224ХА5

Еще одна микросхема из "новых" выпусков, которой нет в справочниках. Представляет собой многофункциональную схему для тракта частотно-модулированного сигнала и содержит усилитель-ограничитель напряжения промежуточной частоты, частотный демодулятор, усилитель звуковой частоты, узлы автоматической подстройки гетеродина, бесшумной настройки и индикации напряжения.

Справочные данные на неё. Содержит 332 элемента, что весьма много для 224ой серии.

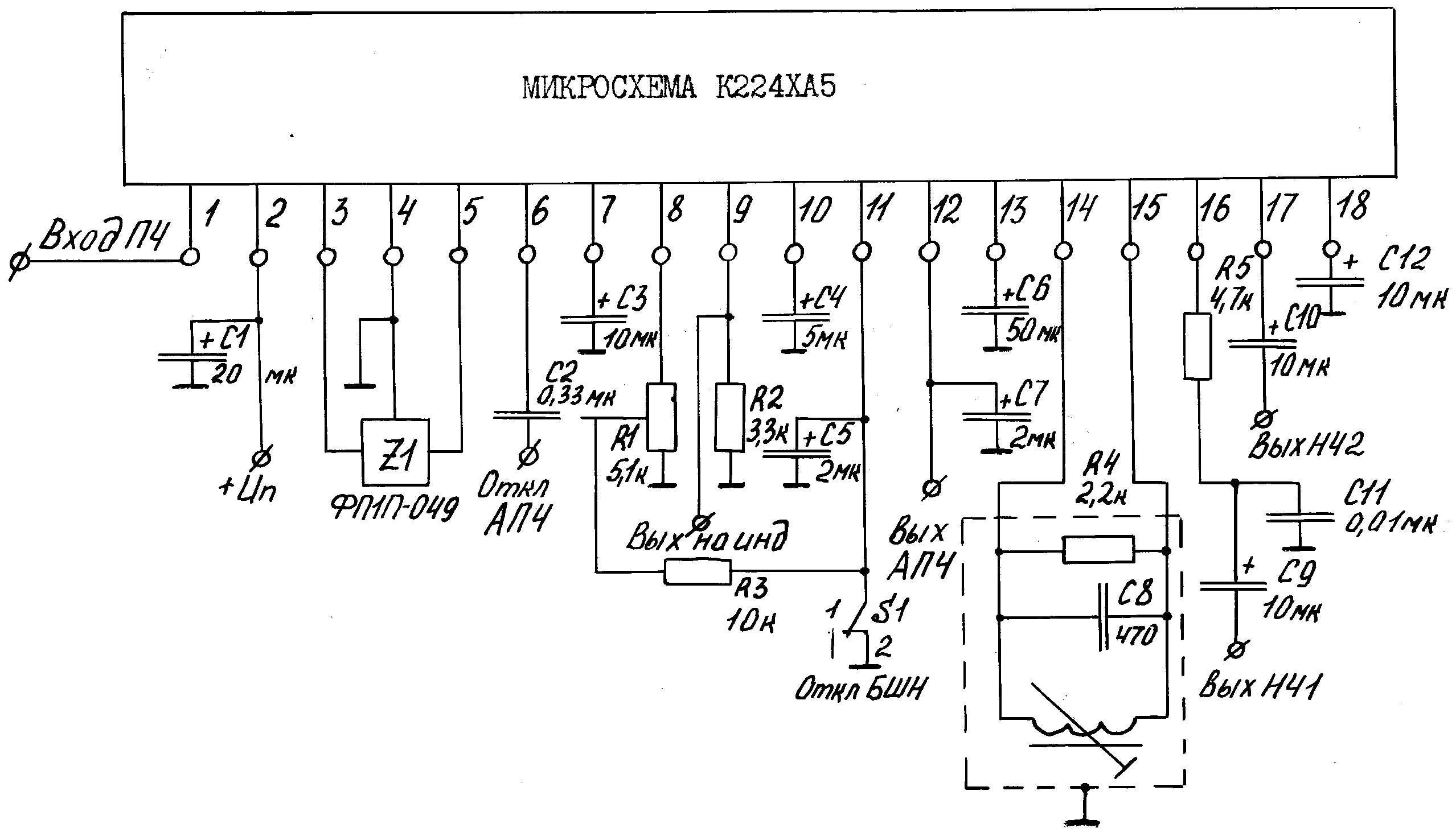

Схема включения:

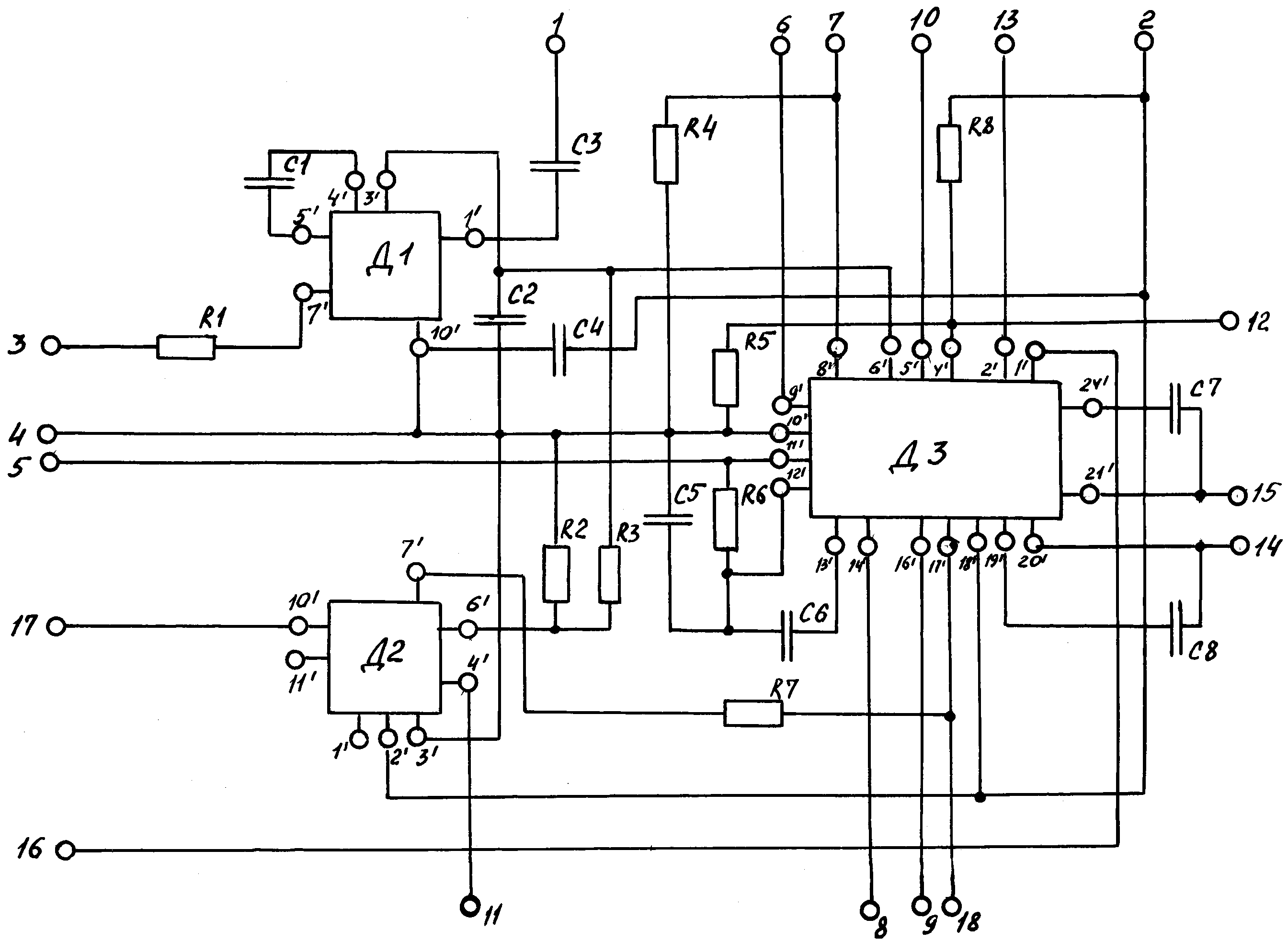

Внутренняя схема:

Вероятней всего, при разработке схемы заводом "Восход" за основу была взята микросхема К174ХА6. Завод разработал свой кристалл, К724ХА9-3, отличающийся от 174ХА6 наличием дополнительного вывода 17 (ВЫХОД СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ) для питания усилителя ПЧ и создания опорного напряжения для УПТ, реализованного на сдвоенном ОУ К724УД1А-3 (на нем также собраны схемы БШН и УЗЧ). Третий кристалл - К724УП7-3, усилитель ПЧ для компенсации потерь уровня сигнала при прохождении через пьезофильтр.

В разных моделях магнитол "Вега" микросхема К224ХА5 имела разные варианты схем подключения. Наиболее полное включение было в 335ой модели. В Веге-338 не использовались внутренний УПЧ и УПТ-БШН, при этом присутствовала внешняя схема БШН на двух транзисторах. Внутренний УЗЧ не использовался ни в 335, ни в 338 моделях.

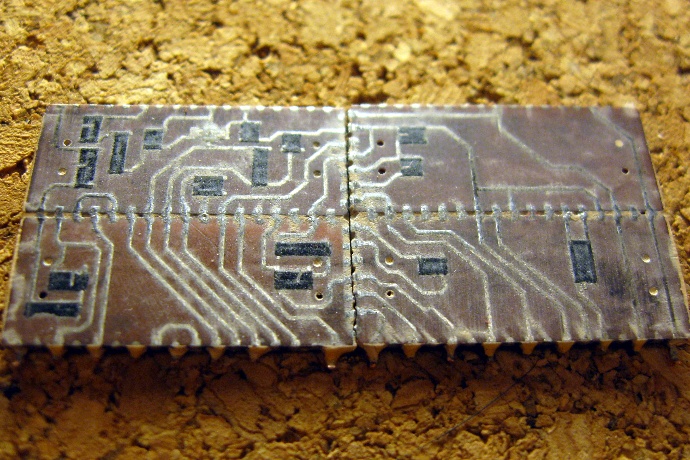

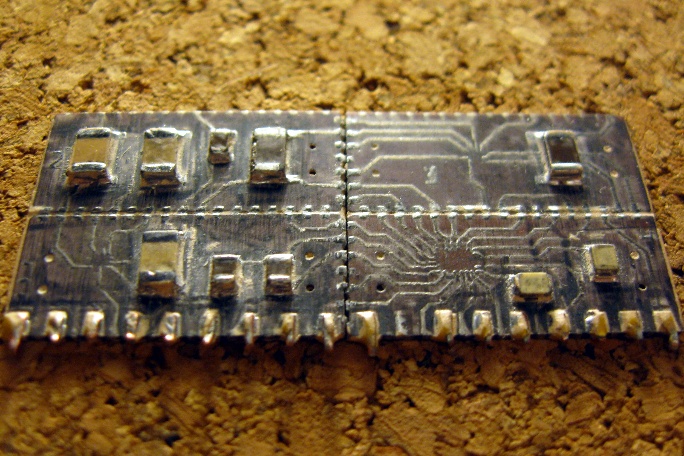

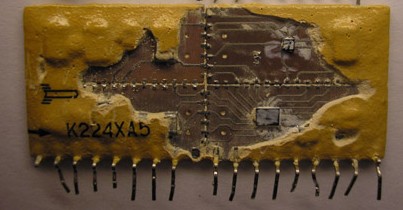

Александр aka shyrik прислал фото её внутренностей, из которого видно, что эта микросхема "сшита" из четырех плат обычного, стандартного для 224ой серии размера:


(фото с форума "Портативного ретрорадио")


(фото с форума "Портативного ретрорадио")

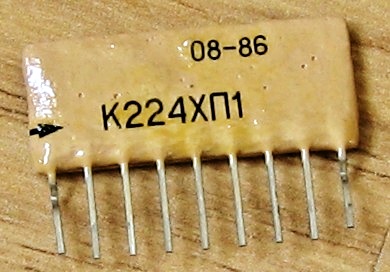

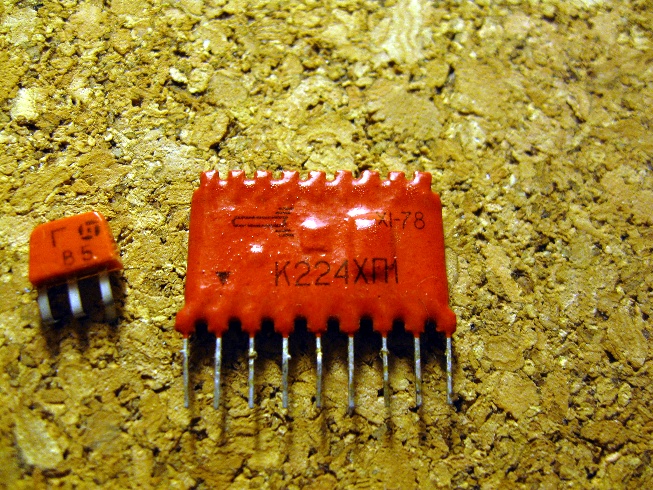

К224ХП1

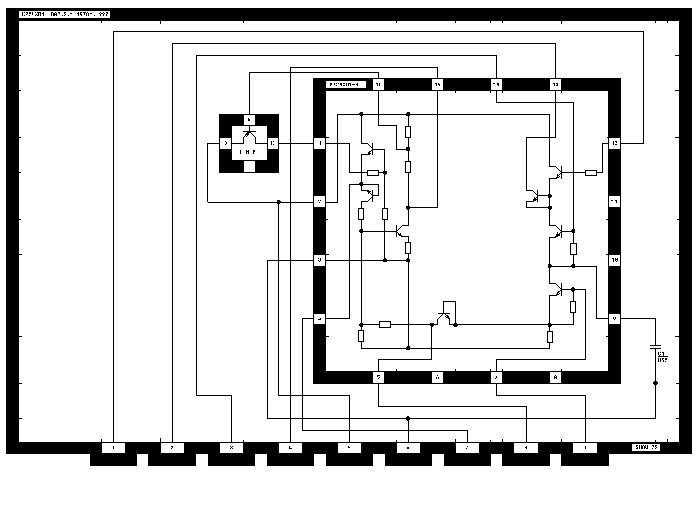

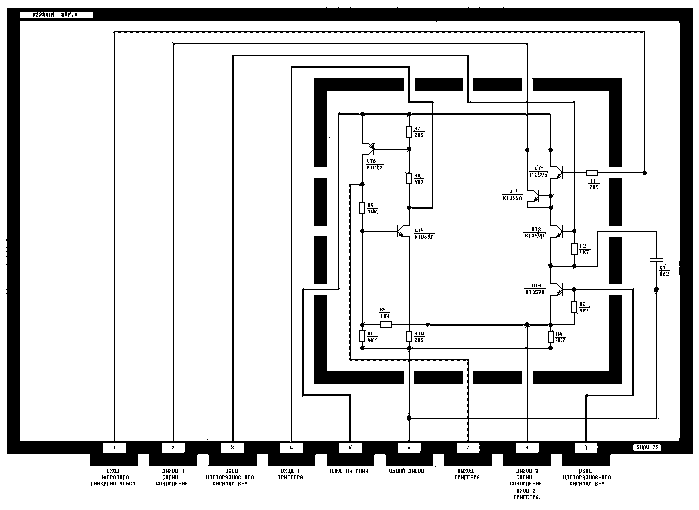

Устройство опознавания для декодера SECAM. Первый вариант, на дискретных элементах, содержал аж шесть транзисторов, что для 224ой серии много; справочный лист на него.


(по материалам форума "Портативного ретрорадио")

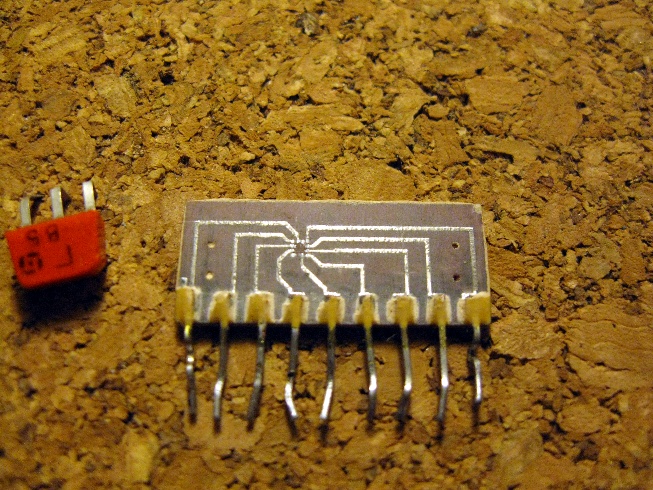

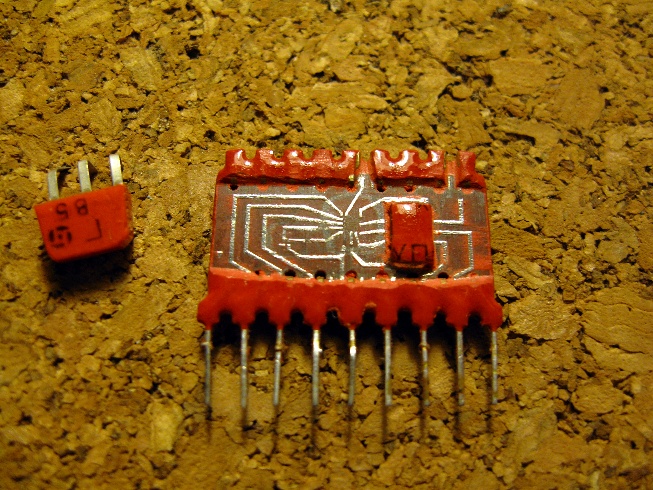

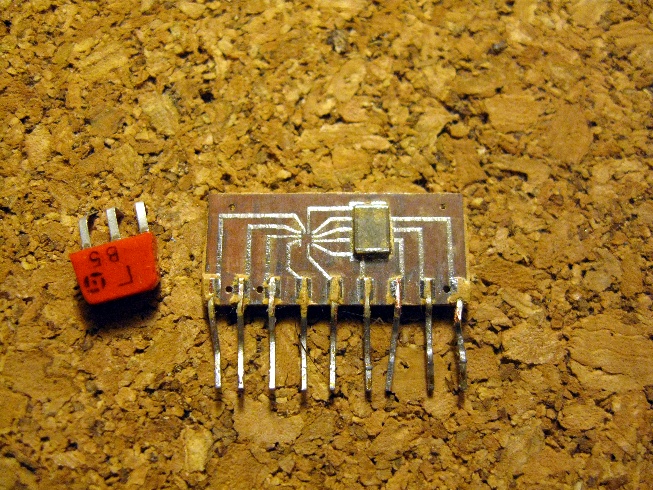

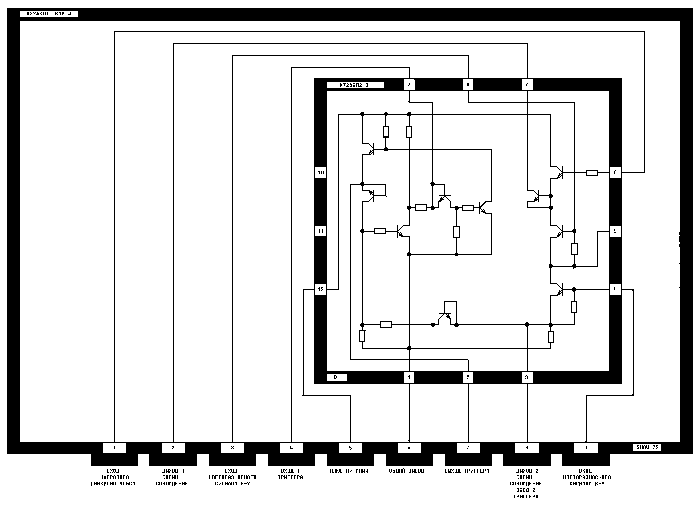

Но в дальнейшем её тоже перевели на однокристальное исполнение, причём в разных вариантах, на К724ХП1-3, ХП2, ХП3, ХП4, ХП5, а может и далее:


(фото с форума "Портативного ретрорадио")


(фото с форума "Портативного ретрорадио")


(по материалам форума "Портативного ретрорадио")


(по материалам форума "Портативного ретрорадио")


(фото с форума "Портативного ретрорадио")


(по материалам форума "Портативного ретрорадио")


(фото с форума "Портативного ретрорадио")


(по материалам форума "Портативного ретрорадио")

Источники:

1. Analog integrated circuits. Catalog. Volume II. - V/O "Mashpriborintorg", USSR, Moscow.
2. Э. Савостьянов, В. Круглов, В. Баранов - Микросхемы для радиовещательных приемников - "Радио", 1972, №3
3. Э. Савостьянов, В. Круглов, В. Баранов - Микросхемы для телевизионных приемников - "Радио", 1972, №4.
4. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 3-е, переработ. и доп. М., "Энергия", 1972.
5. Э. Борноволоков. Микросхемы серии К224 для радиоприемной аппаратуры. - "В помощь радиолюбителю", выпуск 44. - Москва, Изд-во ДОСААФ, 1974.
6. Э. Борноволоков. Микросхемы серии К224 для телевизоров. - "В помощь радиолюбителю", выпуск 45. - Москва, Изд-во ДОСААФ, 1974.
7. В. Круглов, Ю. Семенов, К. Сухов - Новые интегральные микросхемы серии К224. - "Радио", 1974, №2.
8. В.П. Градиль. Краткий справочник радиомонтажника. - Харьков, "Прапор", 1974.
9. Терещук Р.М., Терещук К.М., Седов С.А., Чаплинский А.Б., Фукс Л.Б. Малогабаритная радиоаппаратура. Справочник радиолюбителя. - Киев, "Наукова думка", 1975.
10. Малинин Р.М. Справочник по транзисторным схемам. Изд. 2-е, перераб. М., "Энергия", 1975 (Массовая радиобиблиотека. Вып. 852).
11. Каталог интегральных микросхем. Часть II (аналоговые).- Центральное бюро применения. 1975.
12. Пляц О.М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. - Минск: Вышэйшая школа, 1976
13. Сухов К.Н. и др. Микросхемы серии К224 в телевизоре цветного изображения. М., "Сов. радио", 1976 (Массовая библиотека инженера "Электроника").
14. Проектирование радиоприемных устройств. Под ред. А. П. Сиверса. Учебное пособие для вузов. М., "Сов. радио", 1976.
15. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977.
16. Справочник по интегральным микросхемам. Под общ. ред. Б.В.Тарабрина. М., "Энергия", 1977.
17. Кризе С.Н. Автоматические регулировки в радиоприемниках. - М.: Связь, 1978. (Б-ка "Телевизионный и радиоприем. Звукотехника"; Вып.93).
18. Микросхемы и их применение/Батушев В.А., Вениаминов В.Н., Ковалев В.Г. и др. - М.: Энергия, 1978 (Массовая радиобиблиотека; Вып. 967).
19. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
20. Справочник по интегральным микросхемам/ Б.В. Тарабрин, С.В. Якубовский, Н.А. Барканов и др.; Под ред. Б.В. Тарабрина. - 2-е изд., перераб. и доп. - М.: Энергия, 1981.
21. В. Златаров, Р. Иванов, Г. Михов, М. Недялков. Аналогови интегрални схеми. Параметри, характеристики, основни приложения. - Държавно издателство "Техника". София, 1981.
22. Терещук Р. М. и др. Полупроводниковые приемно-усилительные устройства: Справочник радиолюбителя.- Киев: "Наукова думка", 1981.
23. Харченко В.М. Основы электроники: Учеб. Пособие для техникумов. - М.: Энергоиздат, 1982.
24. Микросхемы и их применение: Справ. пособие/В. А. Батушев, В. Н. Вениаминов, В. Г. Ковалев, О. Н. Лебедев, А. И. Мирошниченко. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1983 (Массовая радиобиблиотека: Вып. 1070).
25. Справочник по расчету электронных схем Б.С. Гершунский. - Киев: Вища школа. Изд-во при Киев. ун-те, 1983.
26. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 10-е изд., перераб. и доп. - К.: Технiка, 1984.
27. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
28. Микроэлектроника: Учеб. пособие для втузов. В 9 кн. / Под ред. Л.А. Коледова. Кн. 4. Гибридные интегральные микросхемы / Л.А. Коледов, Э.М. Ильина. - М.: Высш. шк., 1987.
29. Терещук Р. М. и др. Полупроводниковые приемно-усилительные устройства: Справ. радиолюбителя / В. М. Терещук, К. М. Терещук, С. А. Седов.— 3-е изд., перераб. и доп.- Киев: "Наукова думка", 1987.
30. Белов И.Ф. и др. Переносные кассетные магнитолы: Справочник / И.Ф. Белов, А.Е. Денин, А.Ф. Ососков.- М.: Радио и связь, 1988 (Массовая радиобиблиотека; Вып. 1124).
31. Бриллиантов Д. П., Куликов Б. Н., Роксман М. А. Переносные цветные телевизоры: Справочник / Под ред. Д.П.Бриллиантова. - М.: Радио и связь, 1989. (Массовая радиобиблиотека. Вып. 1128).
32. В помощь радиолюбителю: Сборник. Вып. 103 / Сост. А.В. Дьяков. - М.: ДОСААФ, 1989.
33. Димитър Рачев. Справочник радиолюбителя. Държавно издателство "Техника". 1990.
34. Белов И.Ф. Справочник по переносным и автомобильным радиоприемникам и магнитолам.- М.: Радио и связь, 1992 (Массовая радиобиблиотека. Вып.1183).
35. Алексеев Ю.П. Бытовая радиоприемная и звуковоспроизводящая аппаратура (модели 1989-1992 г.): Справочник.- М.: Радио и связь, 1994 (Массовая радиобиблиотека; Вып. 1201).
36. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 3 - М.: КУбК-а, 1997.
37. ЦКБ "Дейтон". 40 лет - Москва, Зеленоград, 2008.
