Набор толстопленочных интегральных схем для бытовой радиоэлектронной аппаратуры - телевизоров, приемников и т.п.
На базе этих микросхем в лаборатории К.Н. Сухова под его руководством и непременном участии велись работы по созданию узлов и блоков цветных телеприёмников. Непосредственными участниками в ней были К.И. Самойликов, С.Д. Бать, Анатолий Филиппович Олдин, Виктор Михайлович Чистов. Работы велись в содружестве с телевизионными заводами "Рубин" в Москве и имени Козицкого в Ленинграде и закончились довольно успешно. На свет появились унифицированные блоки усилителей промежуточной частоты изображения и звука, которые нашли применение в телевизорах "Рубин-707" и "Радуга-703".
Исходный разработчик серии - НИИ точной технологии. В дальнейшем в разработке схемотехники серии принимали участие и специалисты Центрального бюро по применению интегральных микросхем (ныне ЦКБ "Дейтон"). А уже в 80-х годах её развитие было целиком перенесено в Калугу, в КБ завода "Восход".
Производители - первоначально зеленоградский завод "Ангстрем" (как опытный завод при НИИТТ), но основной объём, начиная с 1969-70 годов, выпущен тем же "Восходом".
При всей распространенности серии, многих микросхем нет в справочниках!
Микросхема К224УП1 была разработана в ходе выполнения темы "Телевизор-2" и
предназначалась для применения в усилителях сигналов цветности блоков декодирования
телевизионных приемников.
Отсутствие связи между первым и вторым каскадами делает
микросхему универсальной и расширяет возможности ее
использования. Микросхема работает в диапазоне 2—10 МГц, размах входного
напряжения 2.5 В, напряжение питания 12В±10%.
Справочный лист на нее.
 |

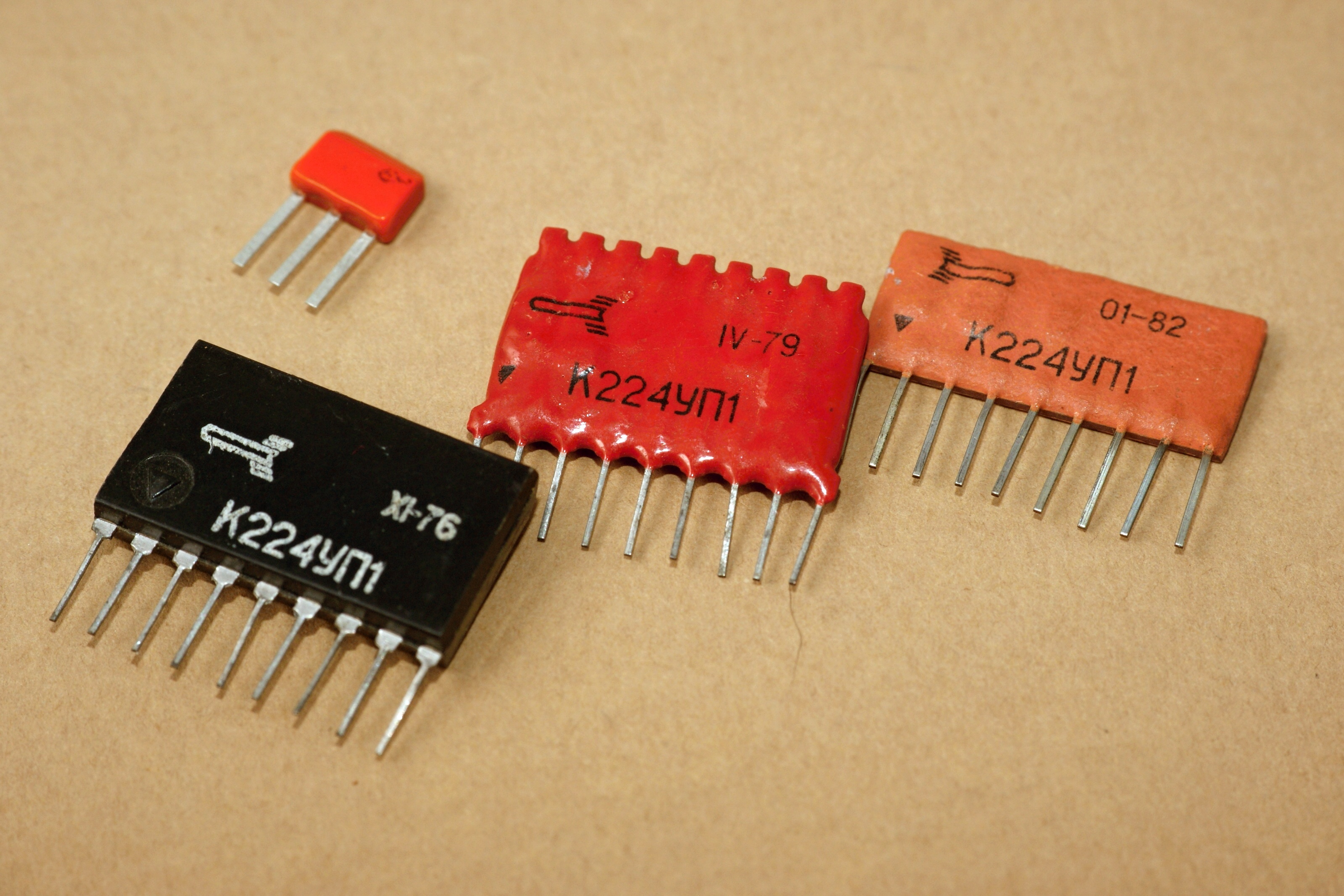

 (фото с форума "Портативного ретрорадио") |
Интересно, что в процессе выпуска её "начинка"
не единожды значительно менялась. Большую работу по выявлению различных вариантов
этой микросхемы проделал пользователь snow-72 с форума
"Портативного ретрорадио".
Хочу заметить, что принципиальные схемы, взятые из
советских справочников, содержат ошибки. Тем не менее,
общее представление о схемотехнике составить можно.

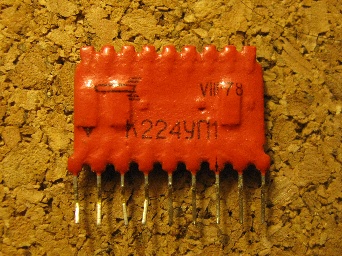

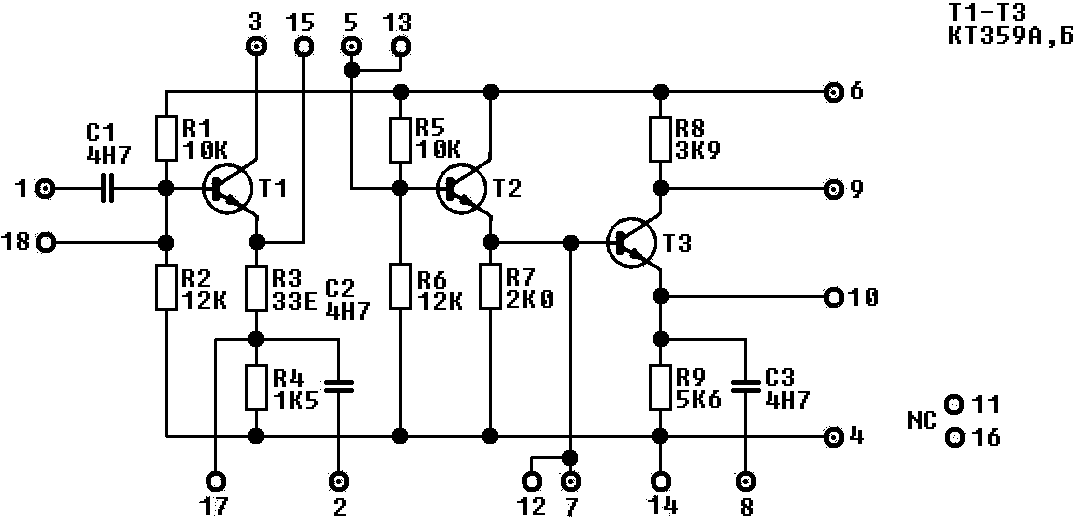

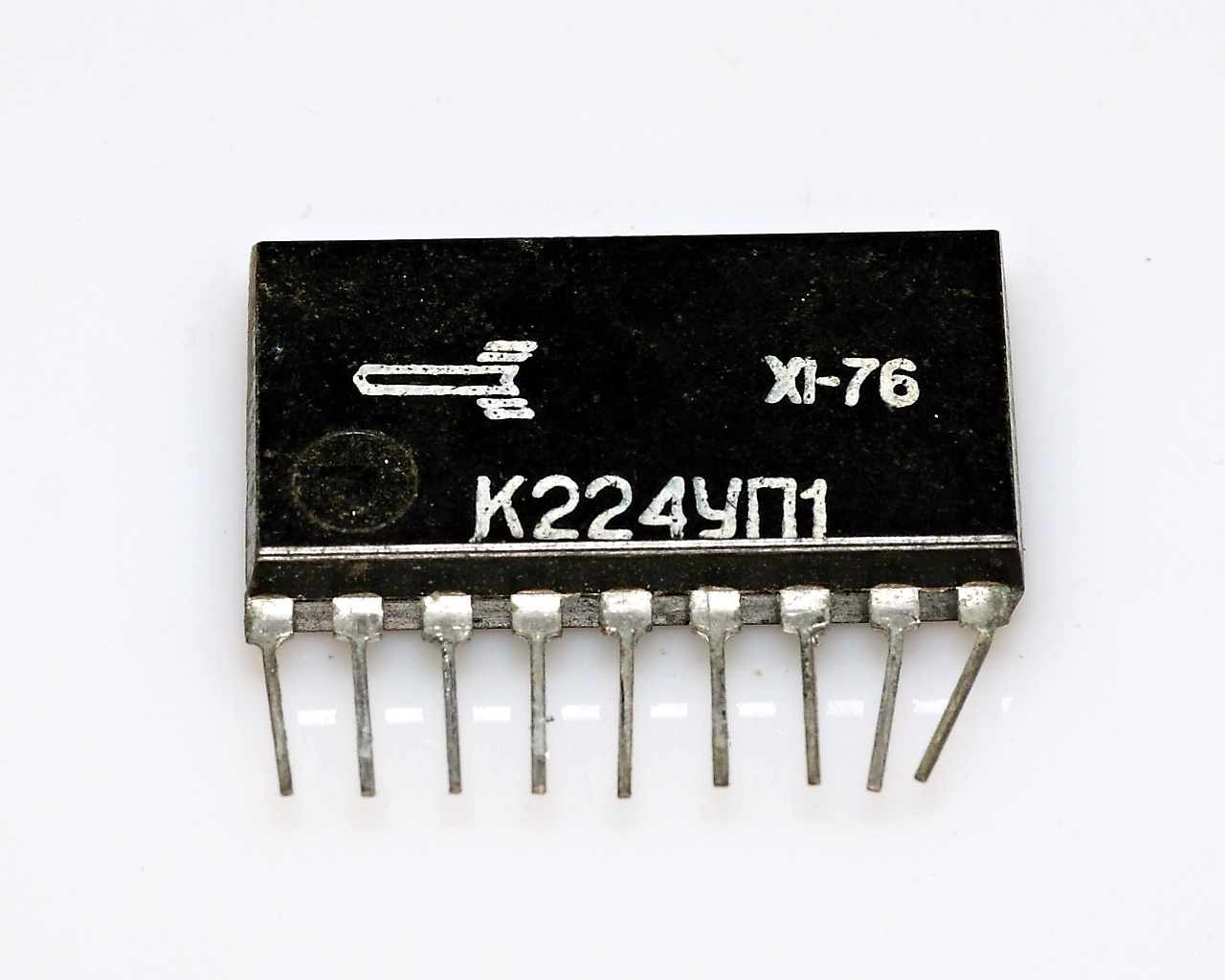

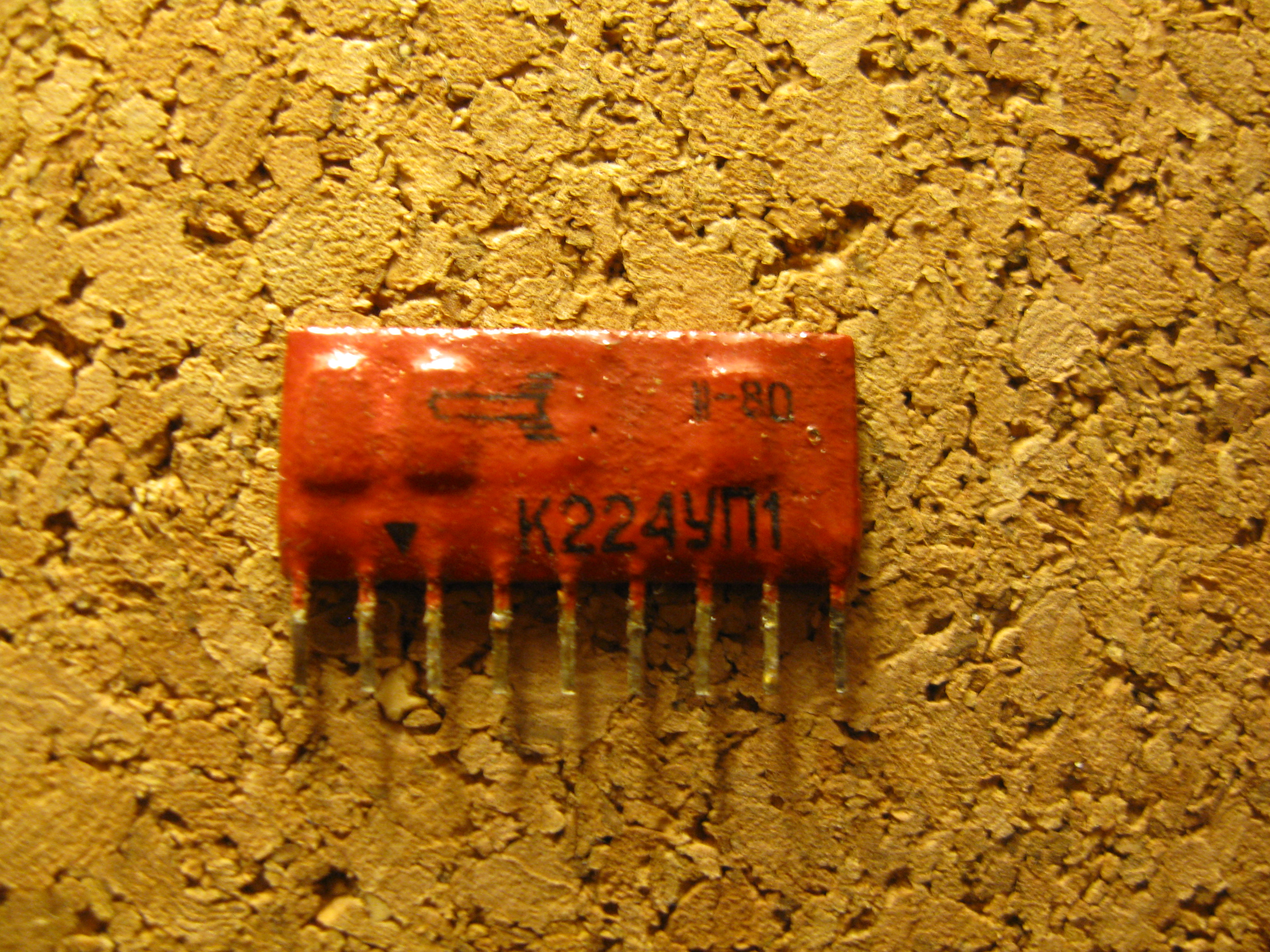

На верхних фото - первый, ранний вариант, выполненный на трёх транзисторах.

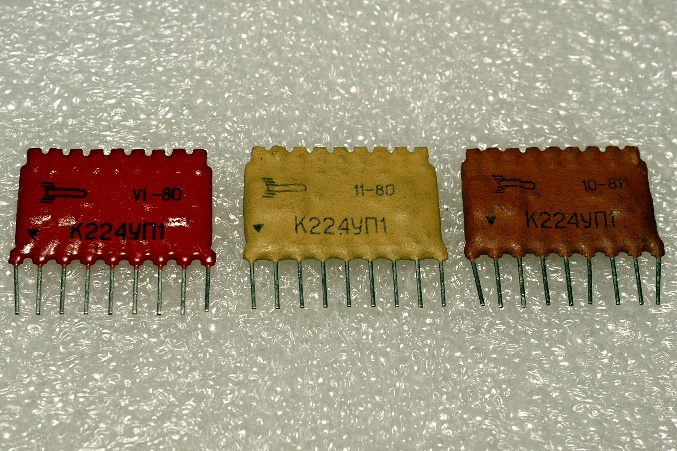

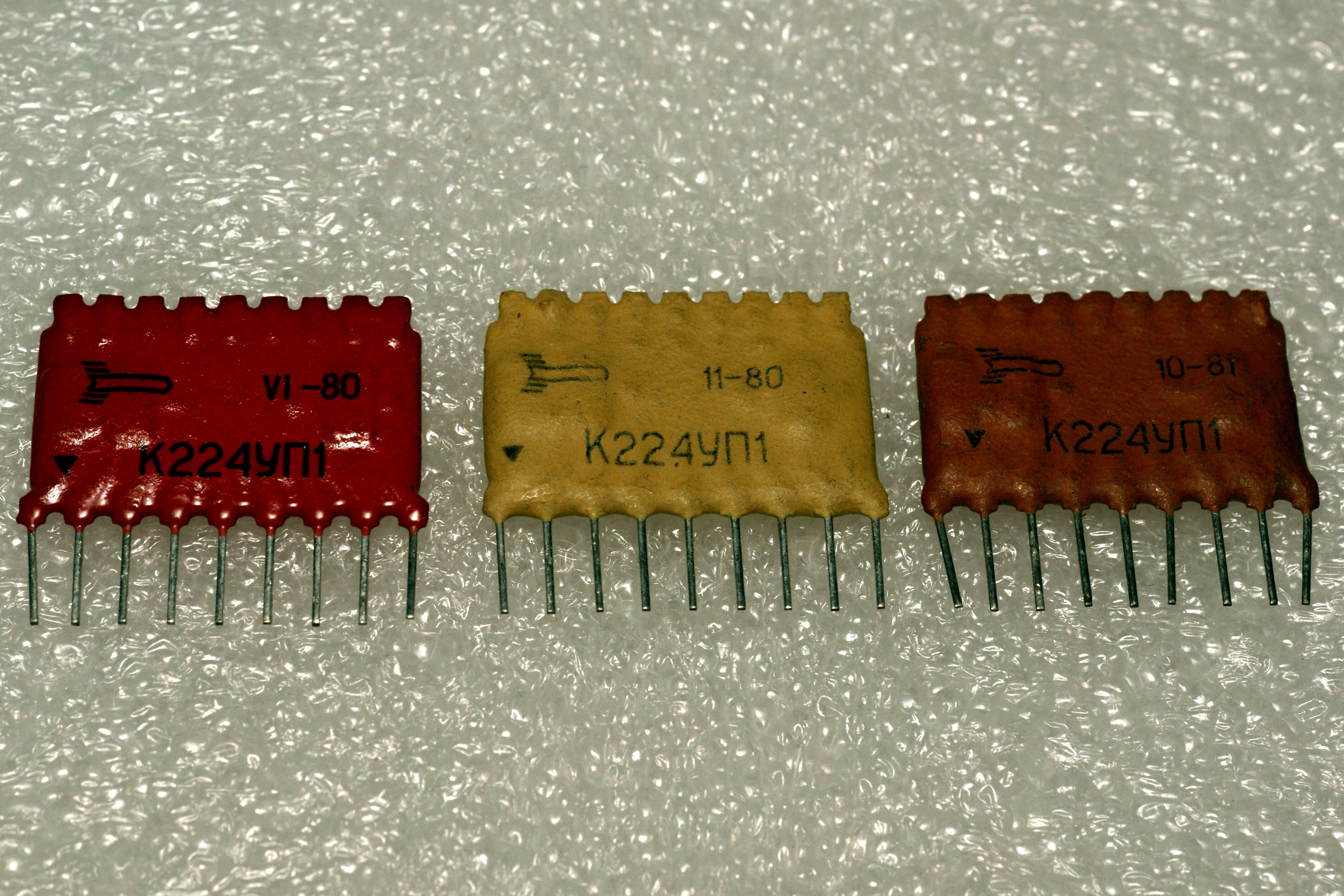

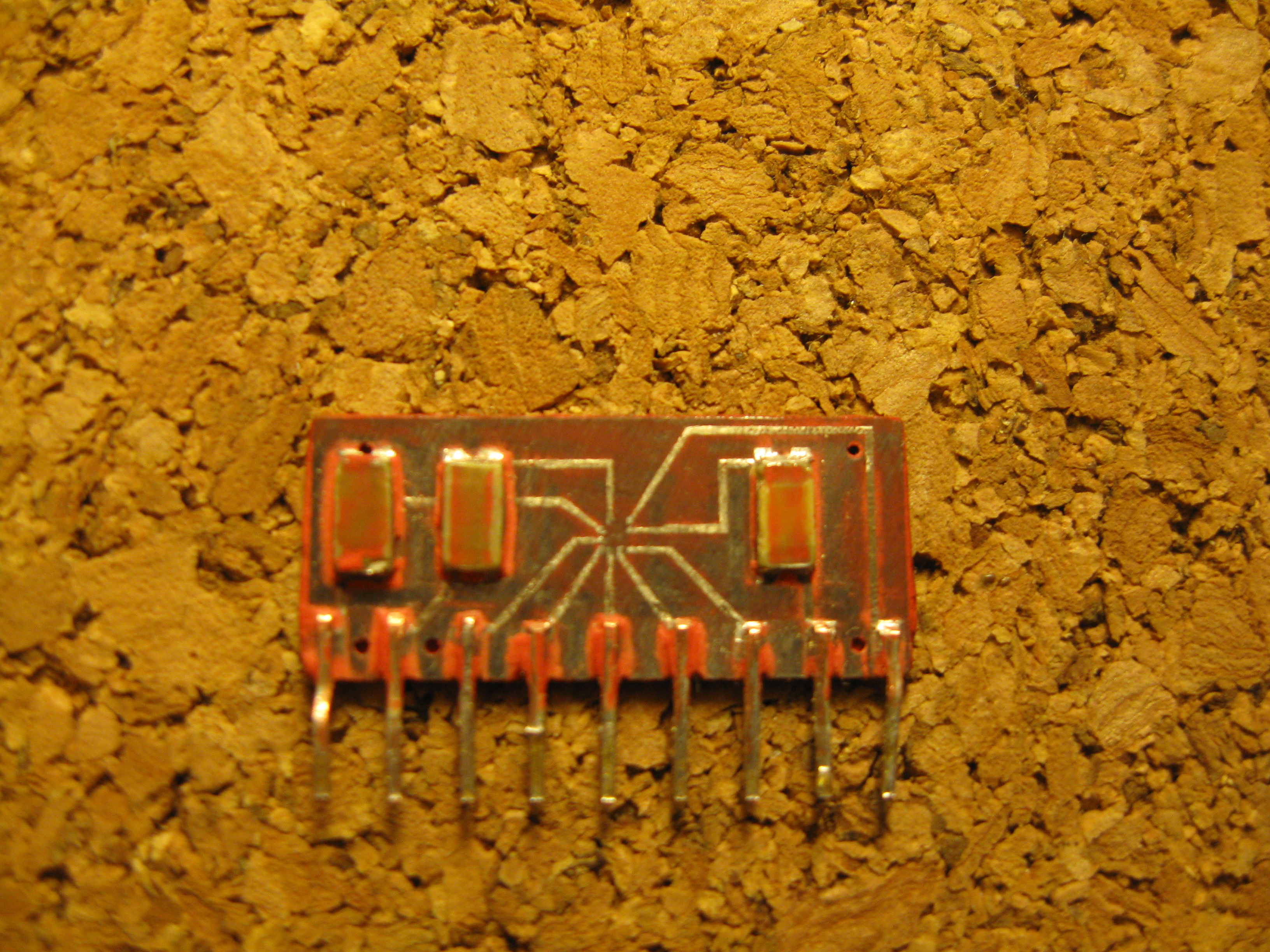

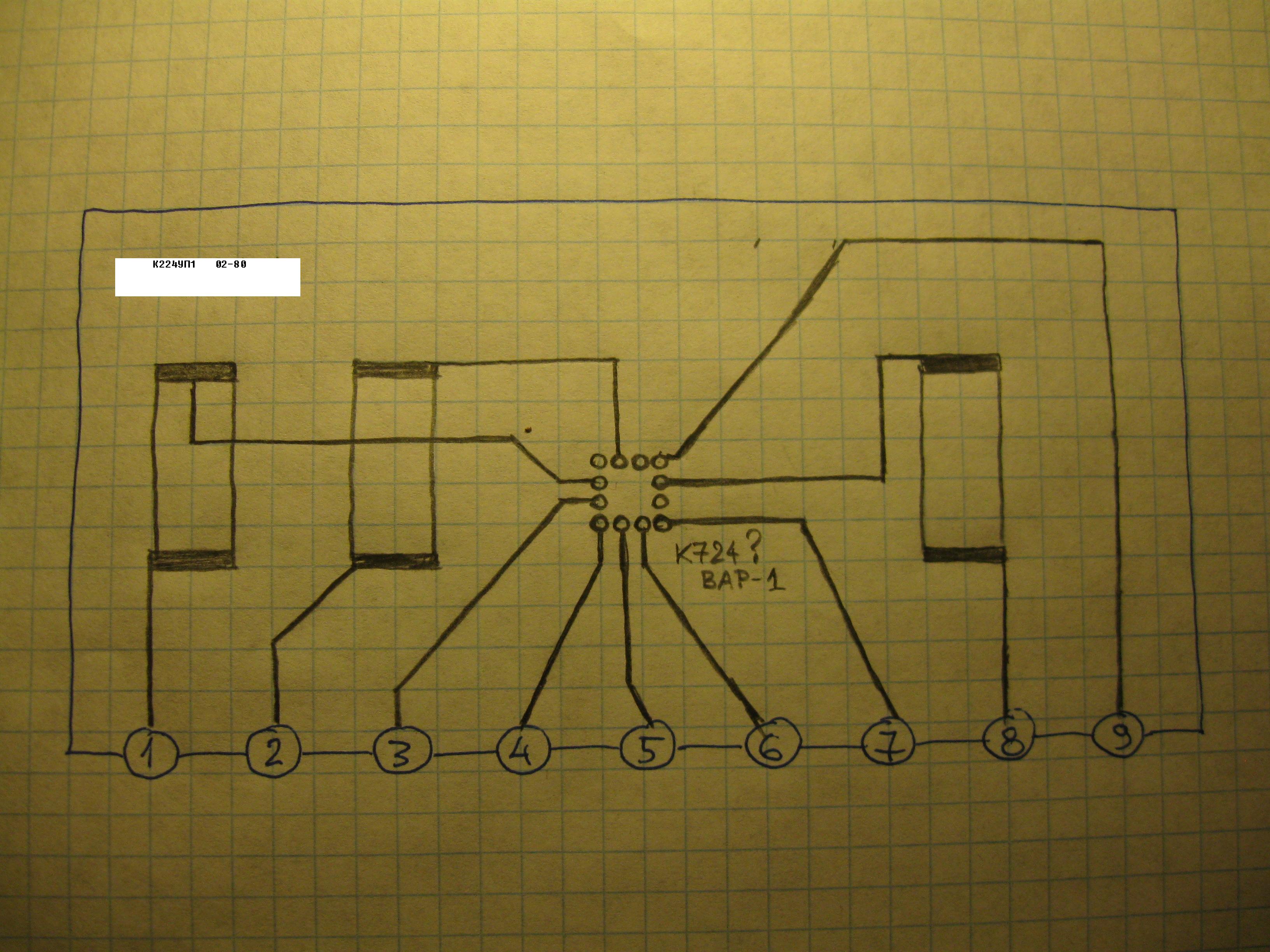

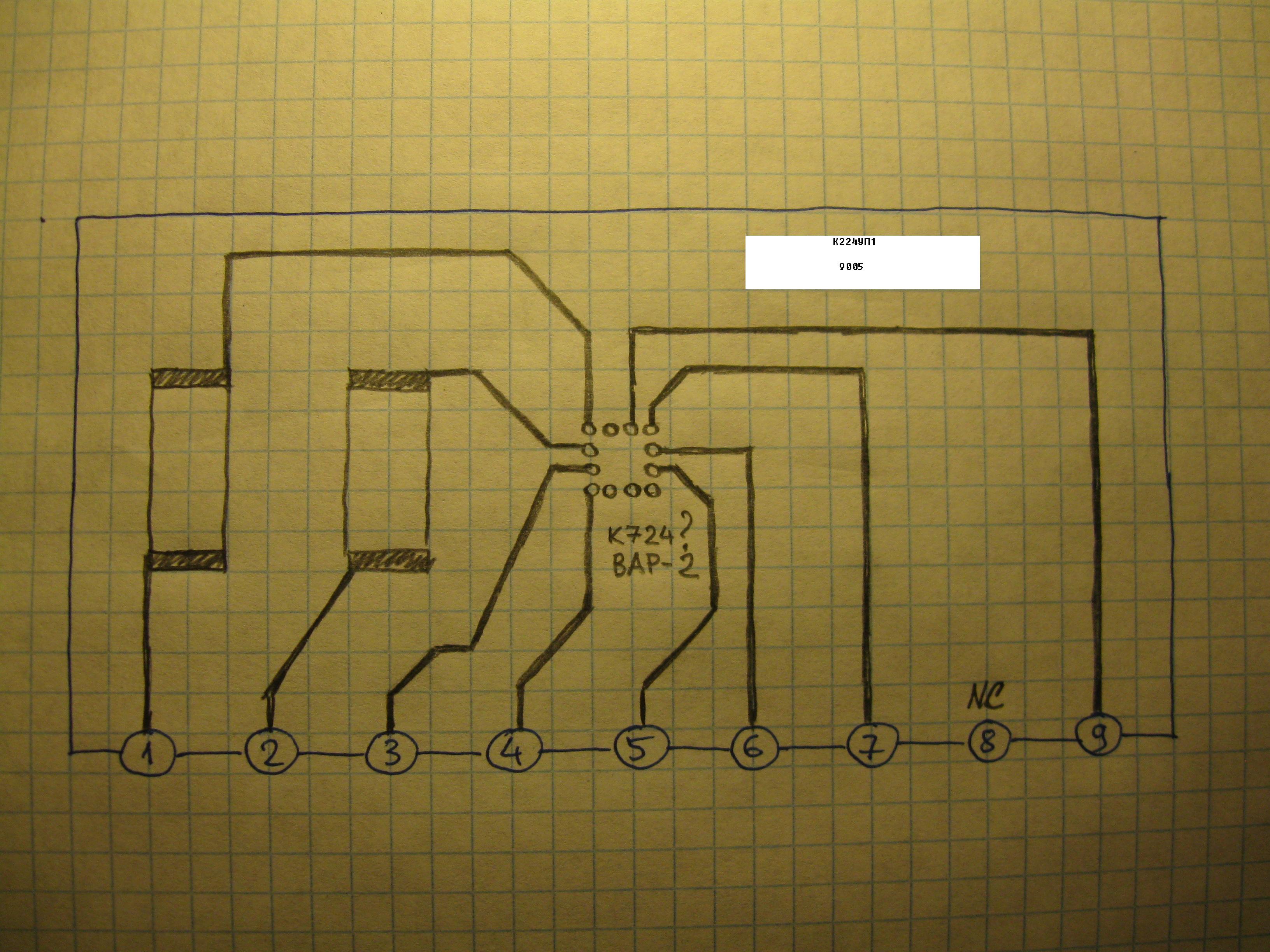

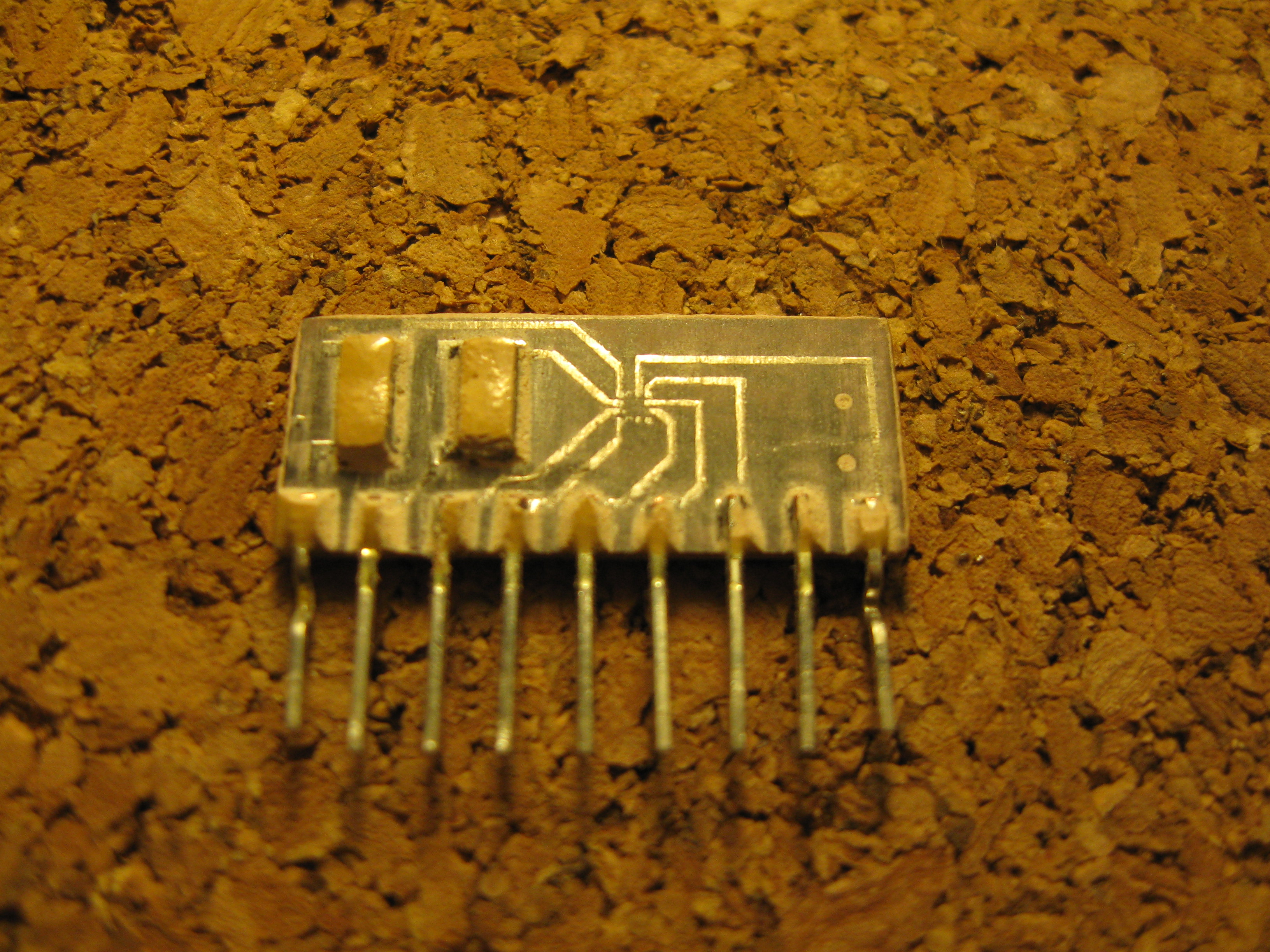

К 1980му году схема на дискретных элементах была заменена на один кристалл (724ой серии?) :
 |
 |
 |
В дальнейшем один конденсатор сэкономили :
 |
 |
 |
 |

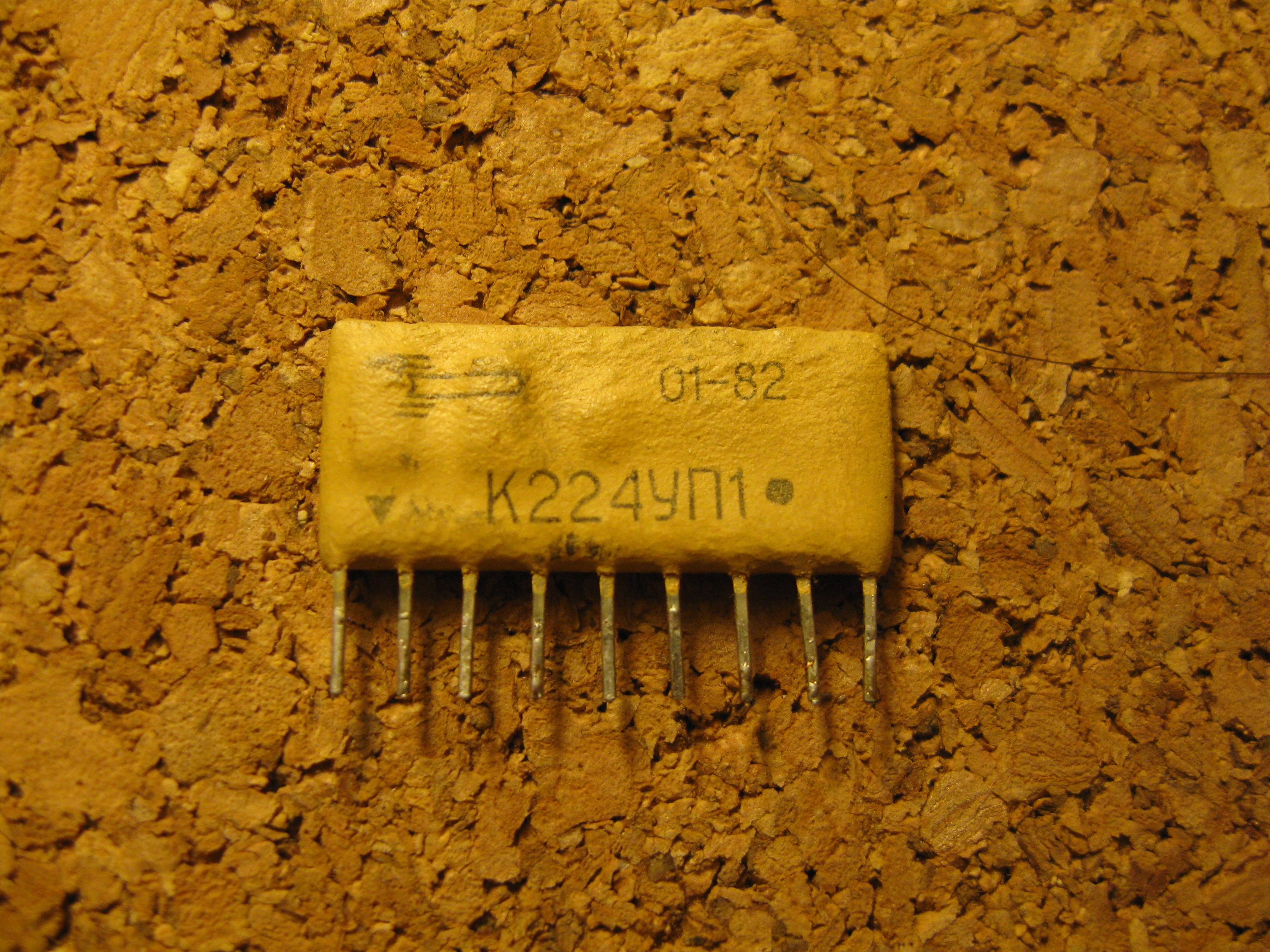

Первое время на микросхемах с двумя
конденсаторами ставили точку
(для того чтоб отличить от старых?); в дальнейшем от этого отказались.

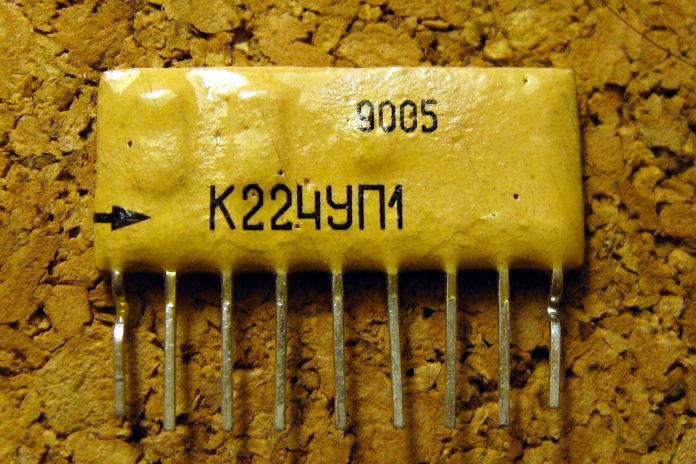

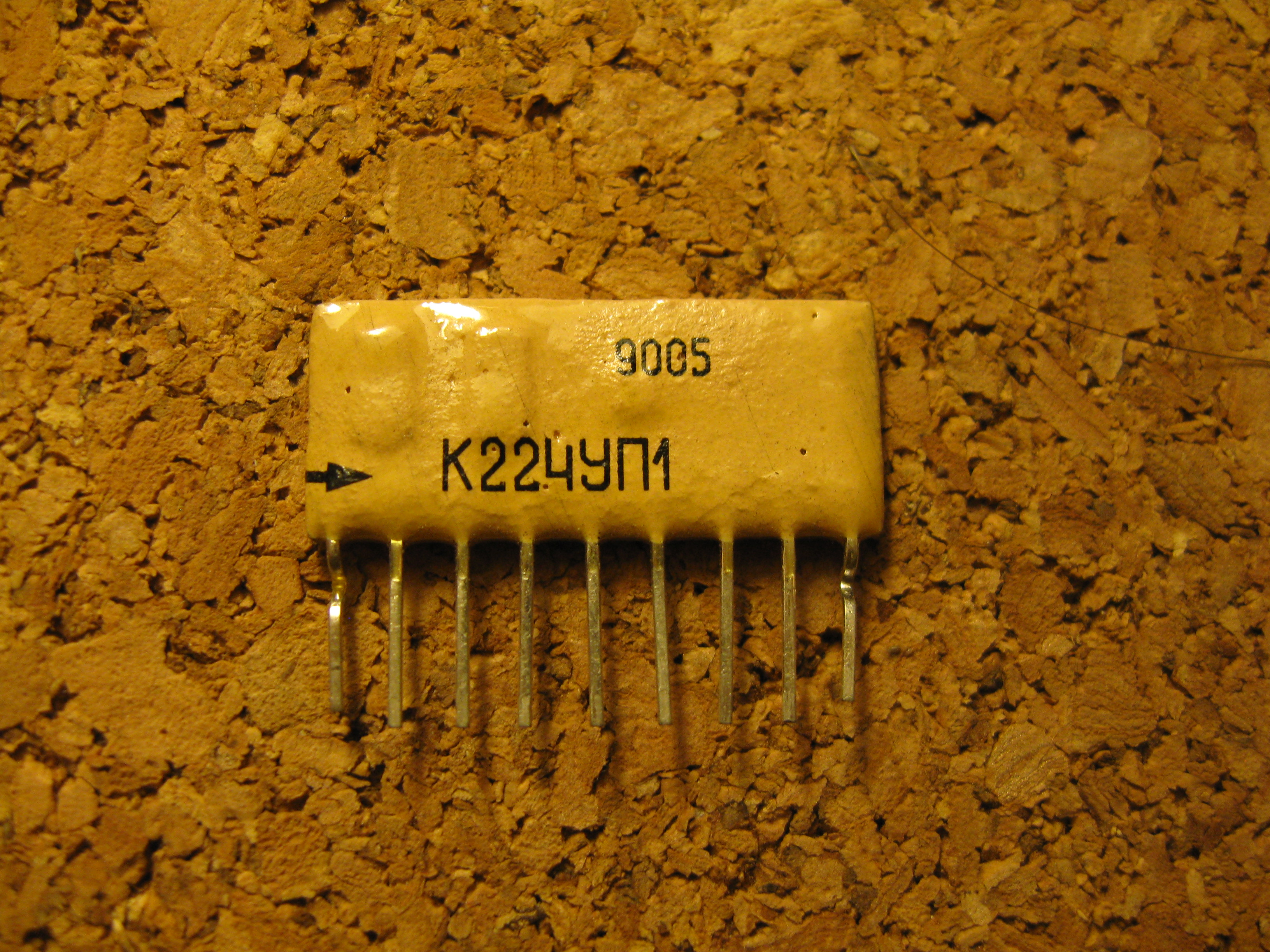

В таком виде они и дожили до конца СССР...

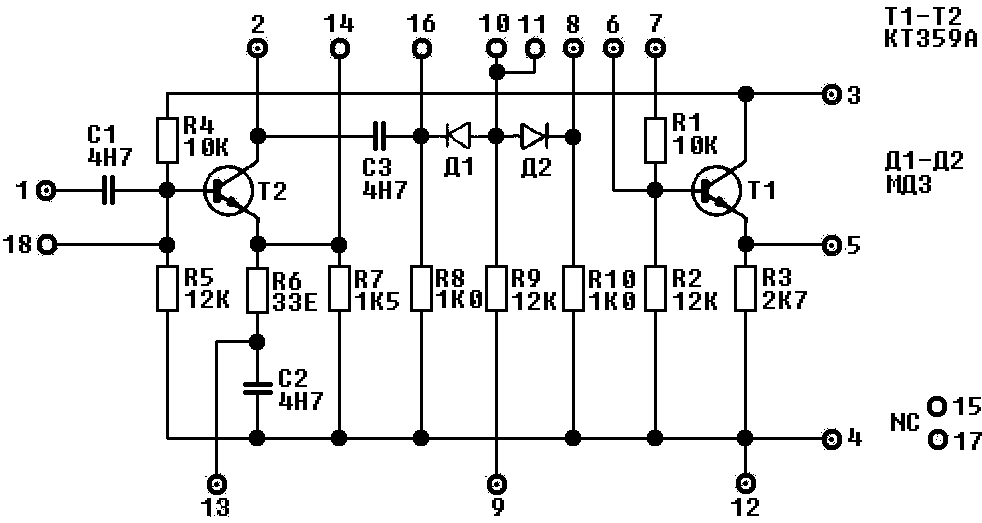

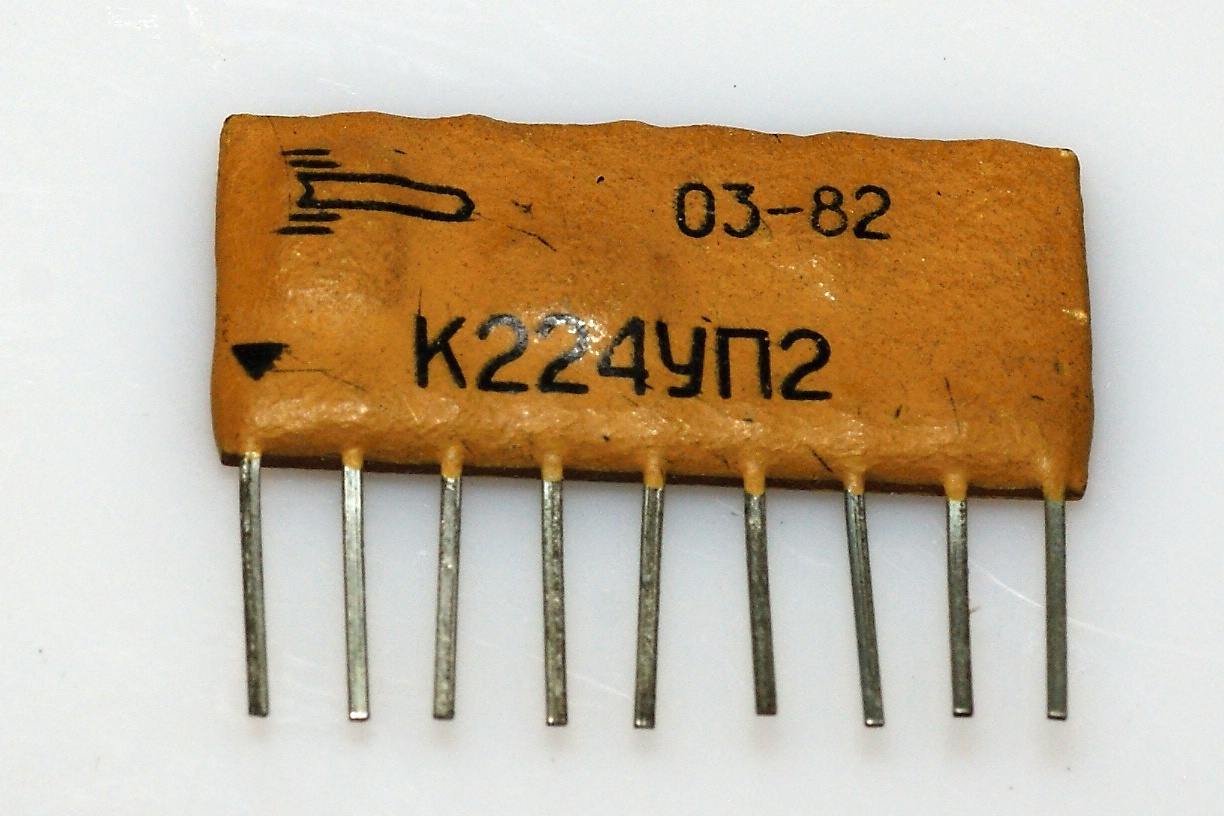

Микросхема
К224УП2 предназначена для работы в
качестве усилителя-ограничителя сигналов цветности в бытовых
телевизионных приемниках. Разработана она была к 1980 году (тема "Телевизор-2").

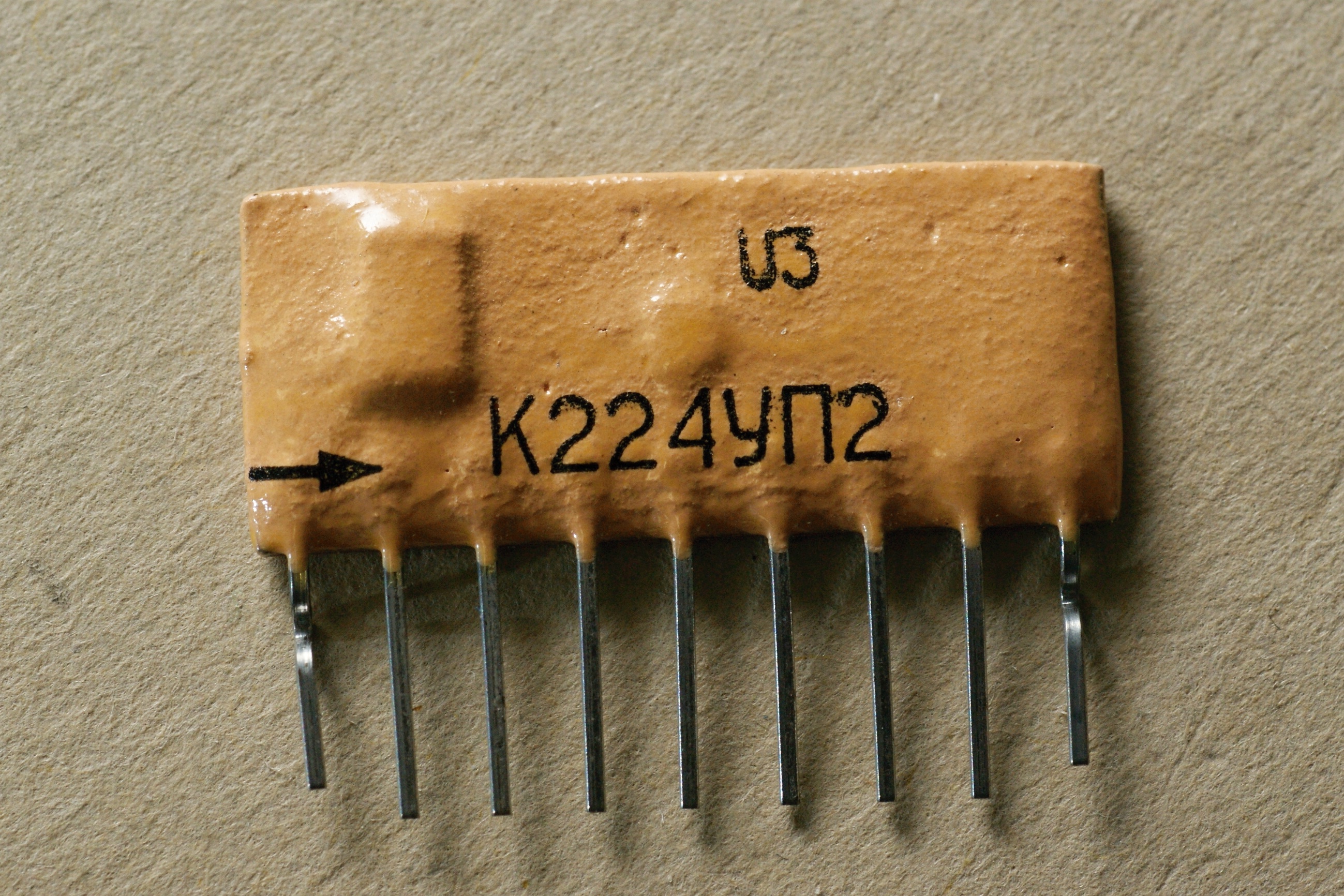

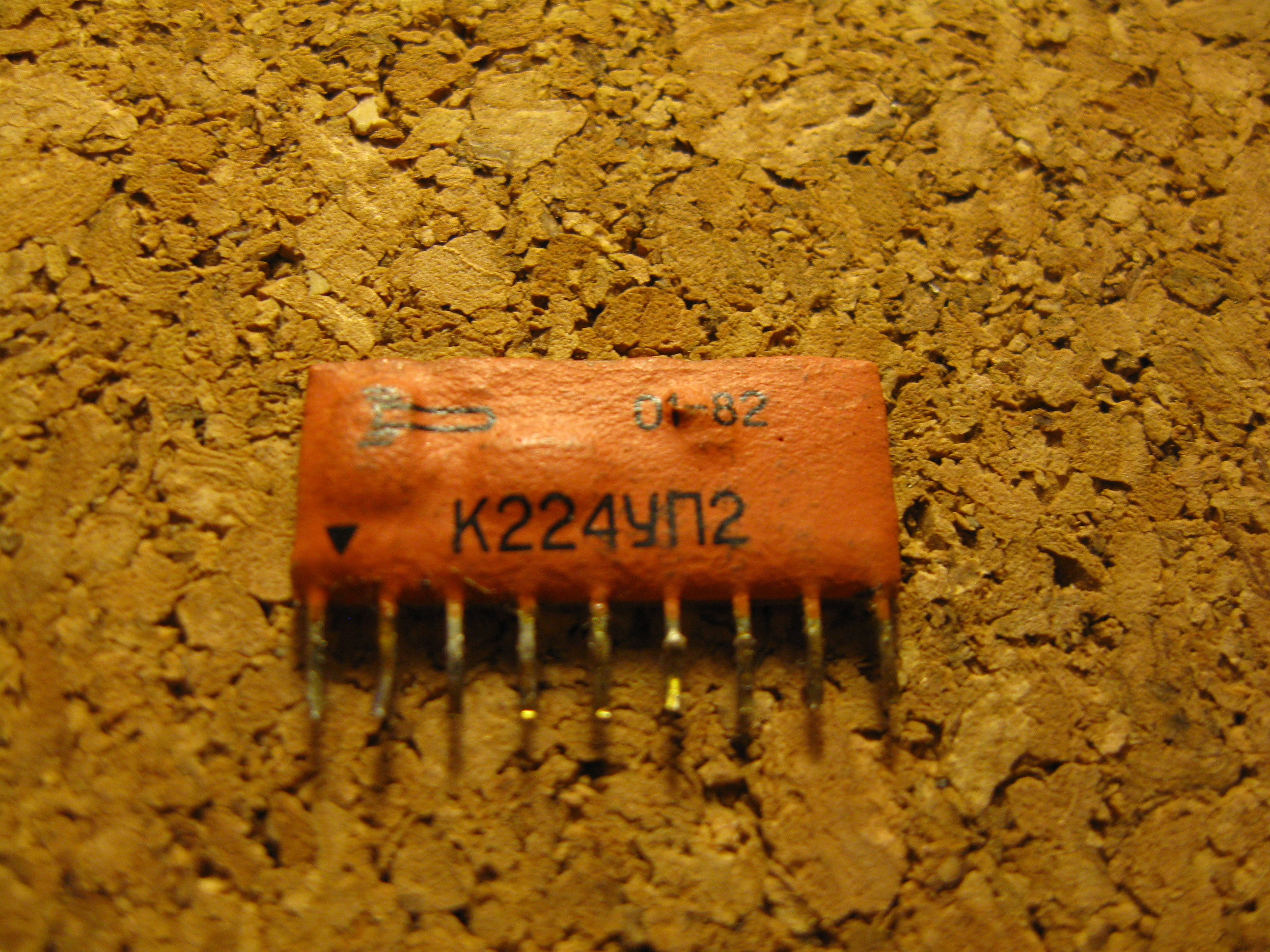

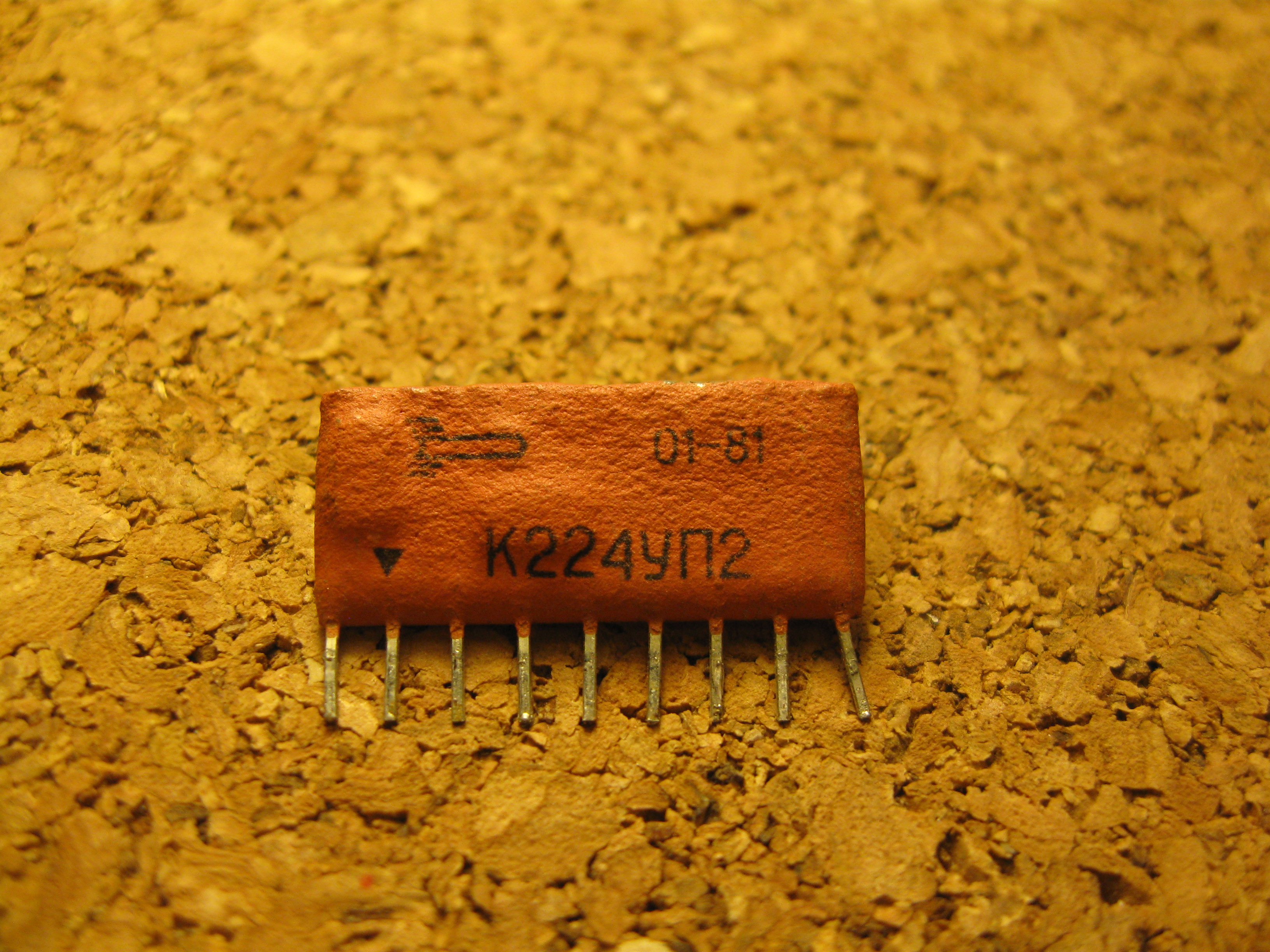

Она пережила примерно такую же эволюцию, как и К224УП1. Первые выпуски
были выполнены на дискретных элементах - два транзистора и два диода. |
|
 |
 |
 |

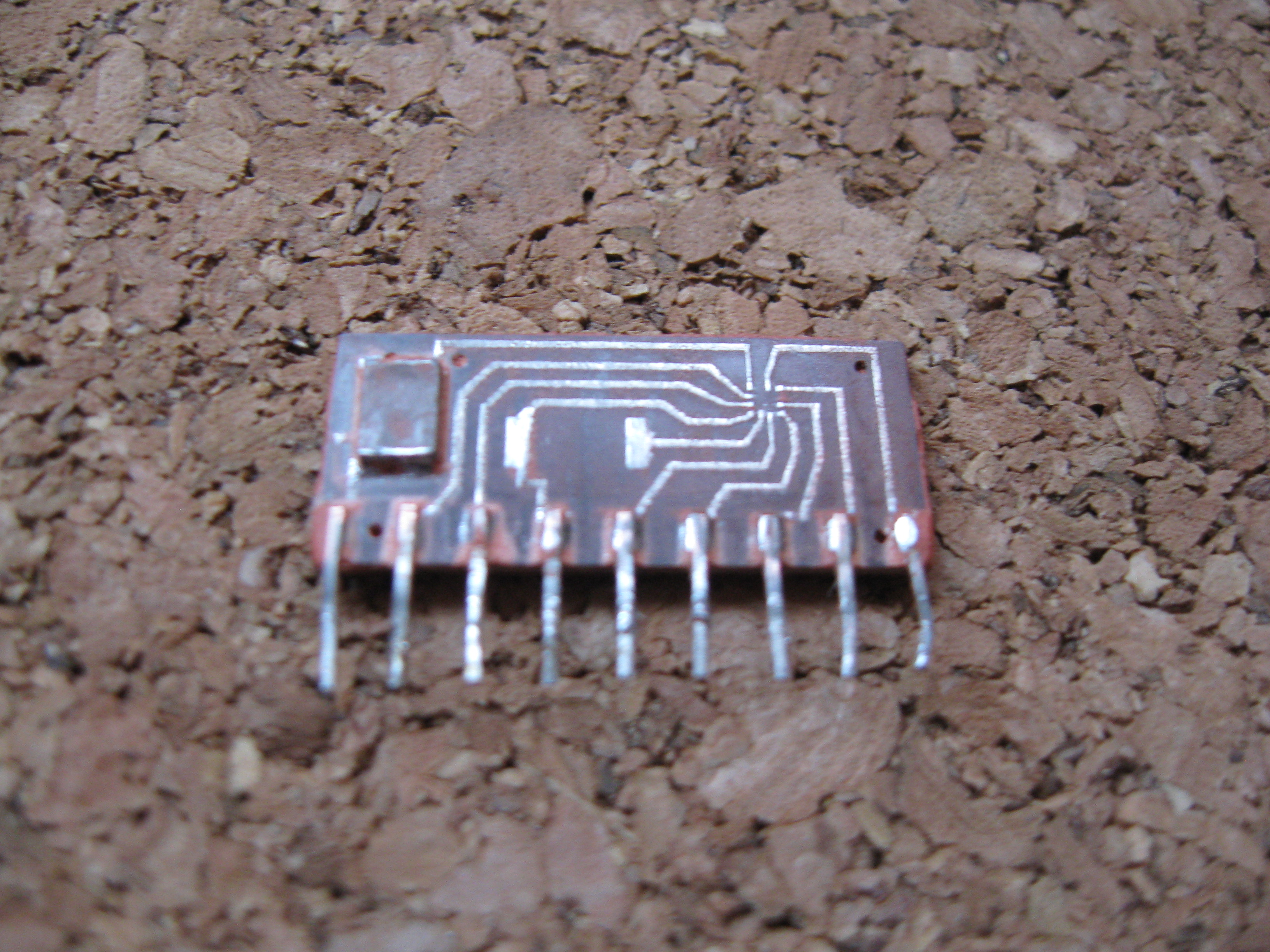

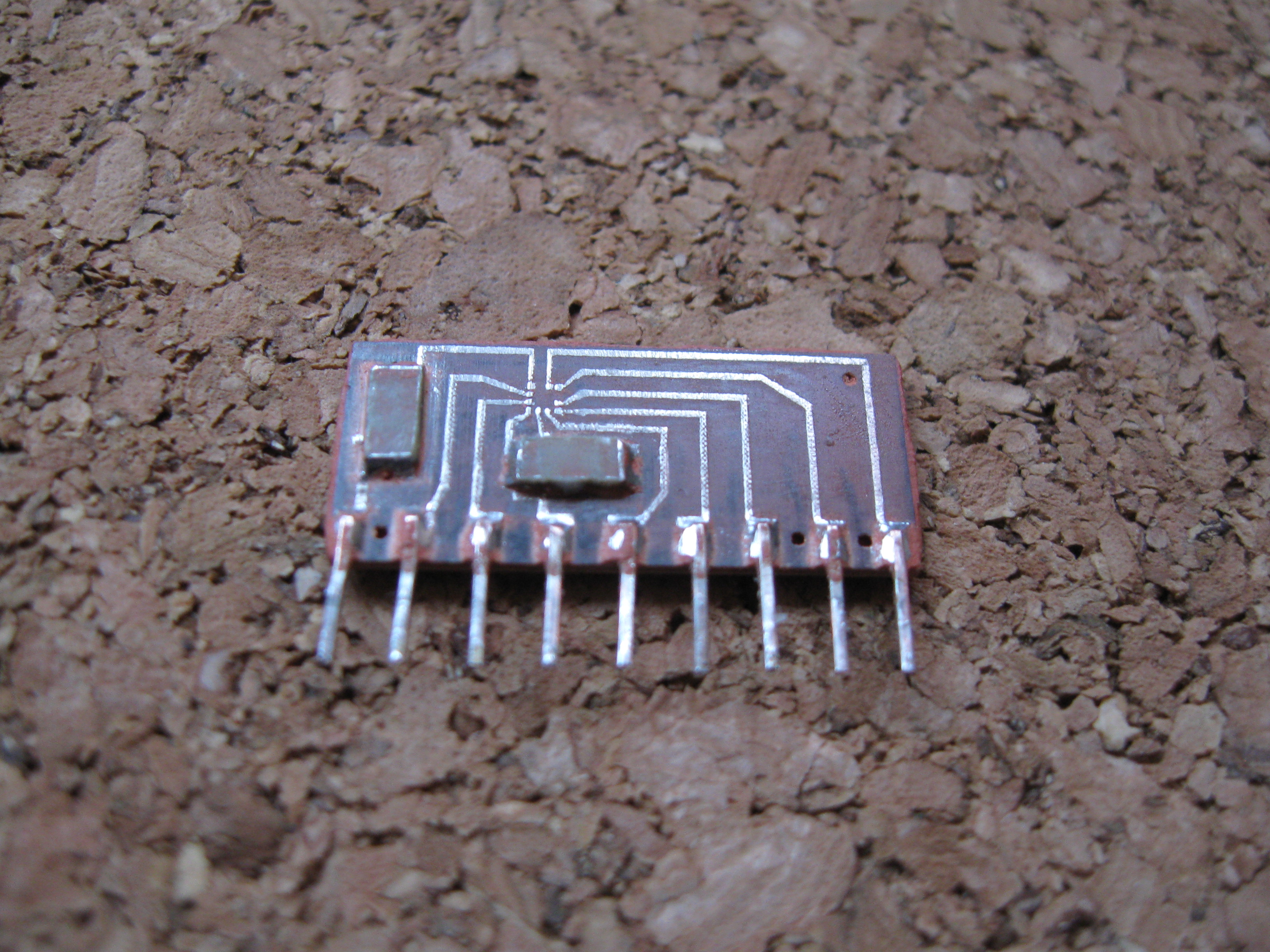

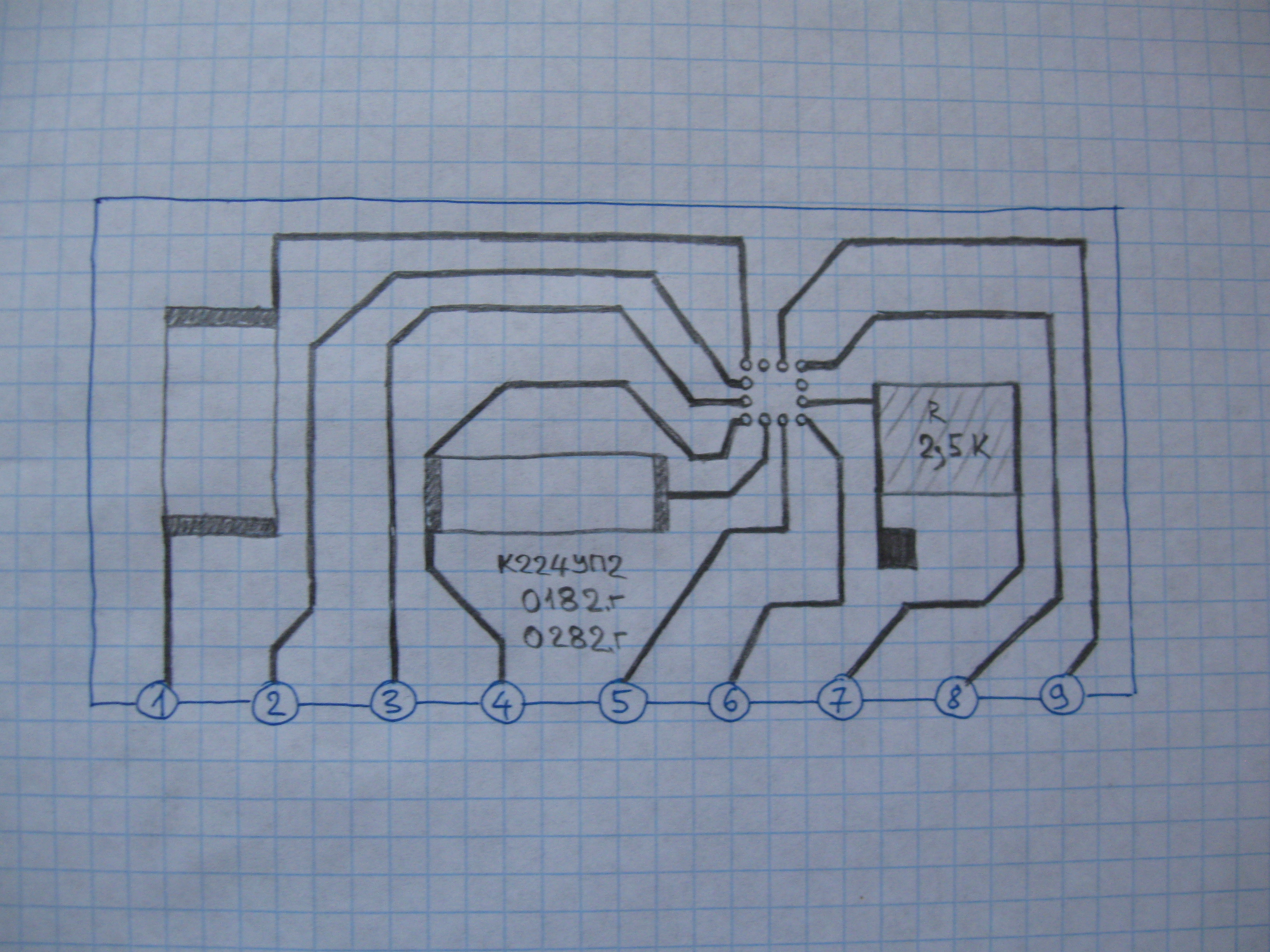

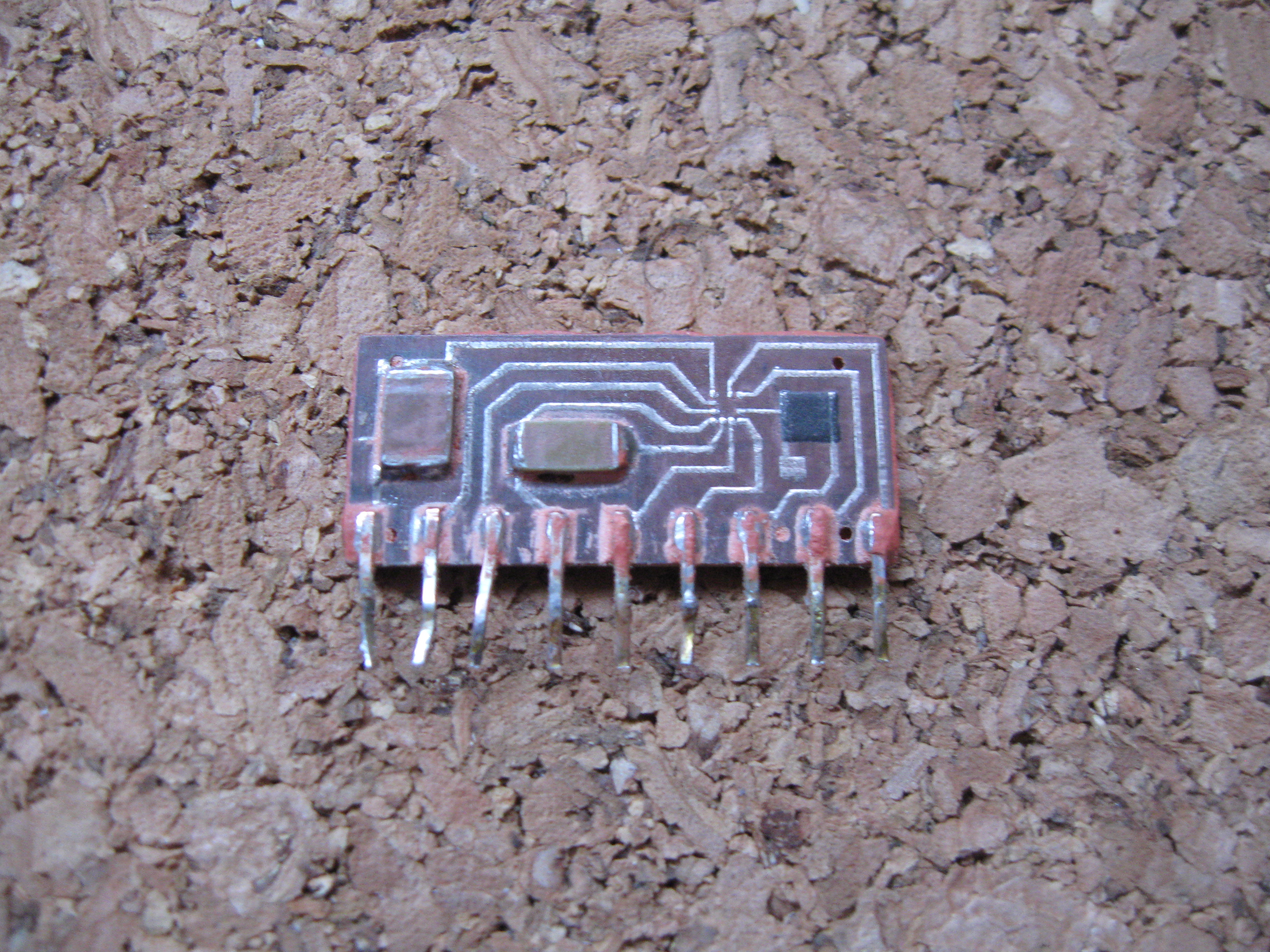

Затем изменили разводку платы:
 |
 |
 |

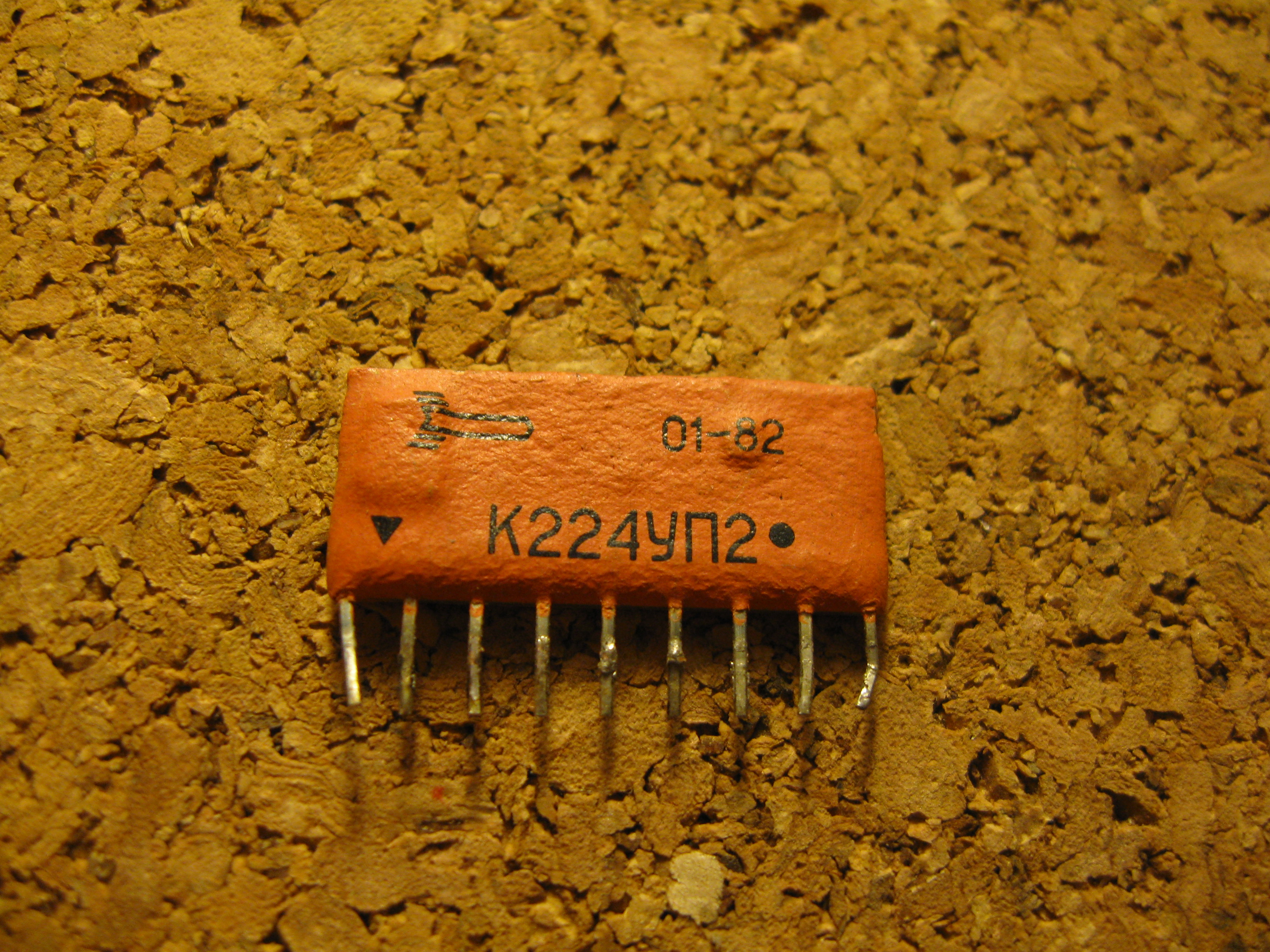

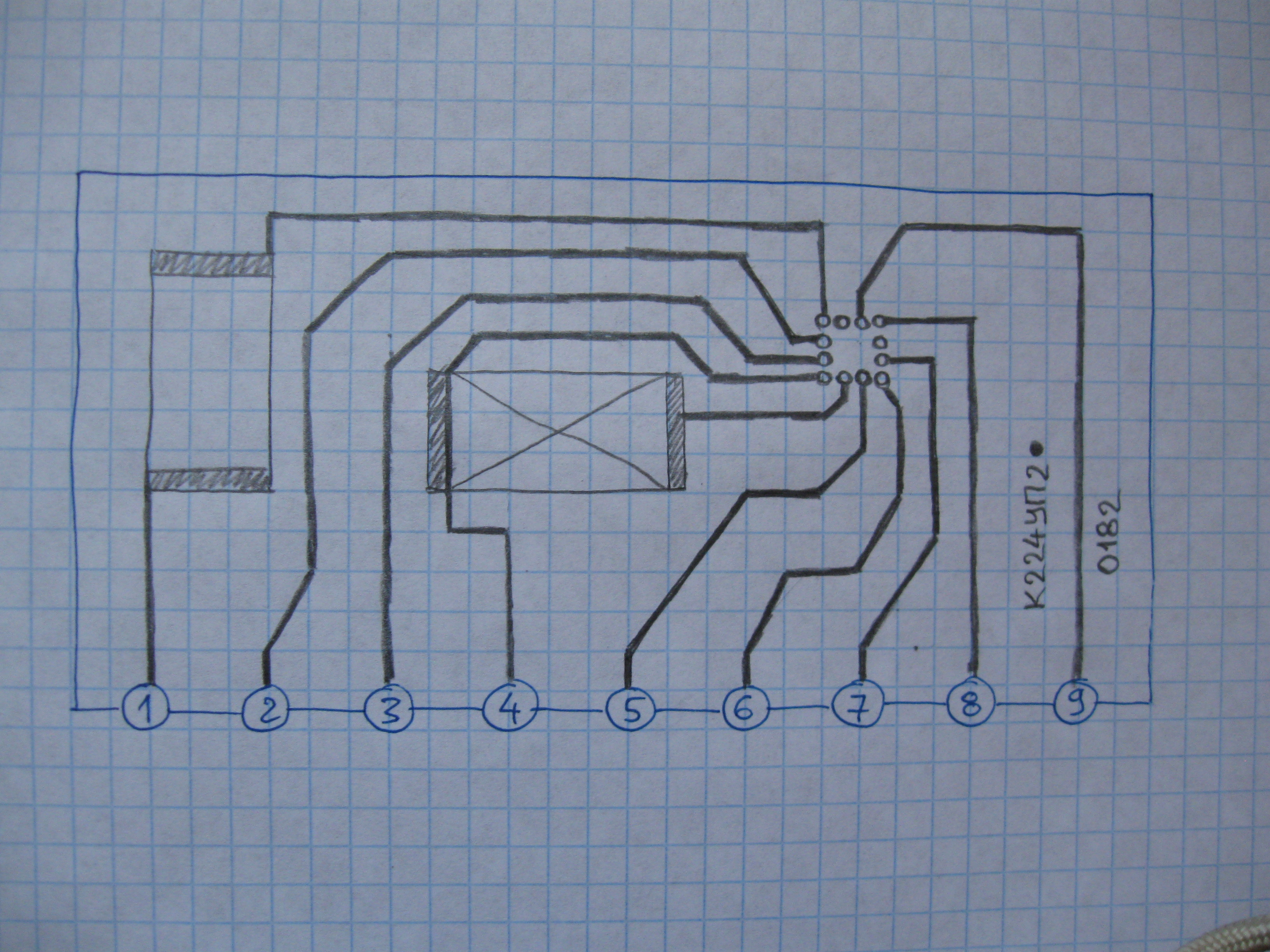

Что интересно, одновременно с предыдущим вариантом выпускался такой же, но без одного из конденсаторов (с точкой в обозначении):
 |
 |
 |

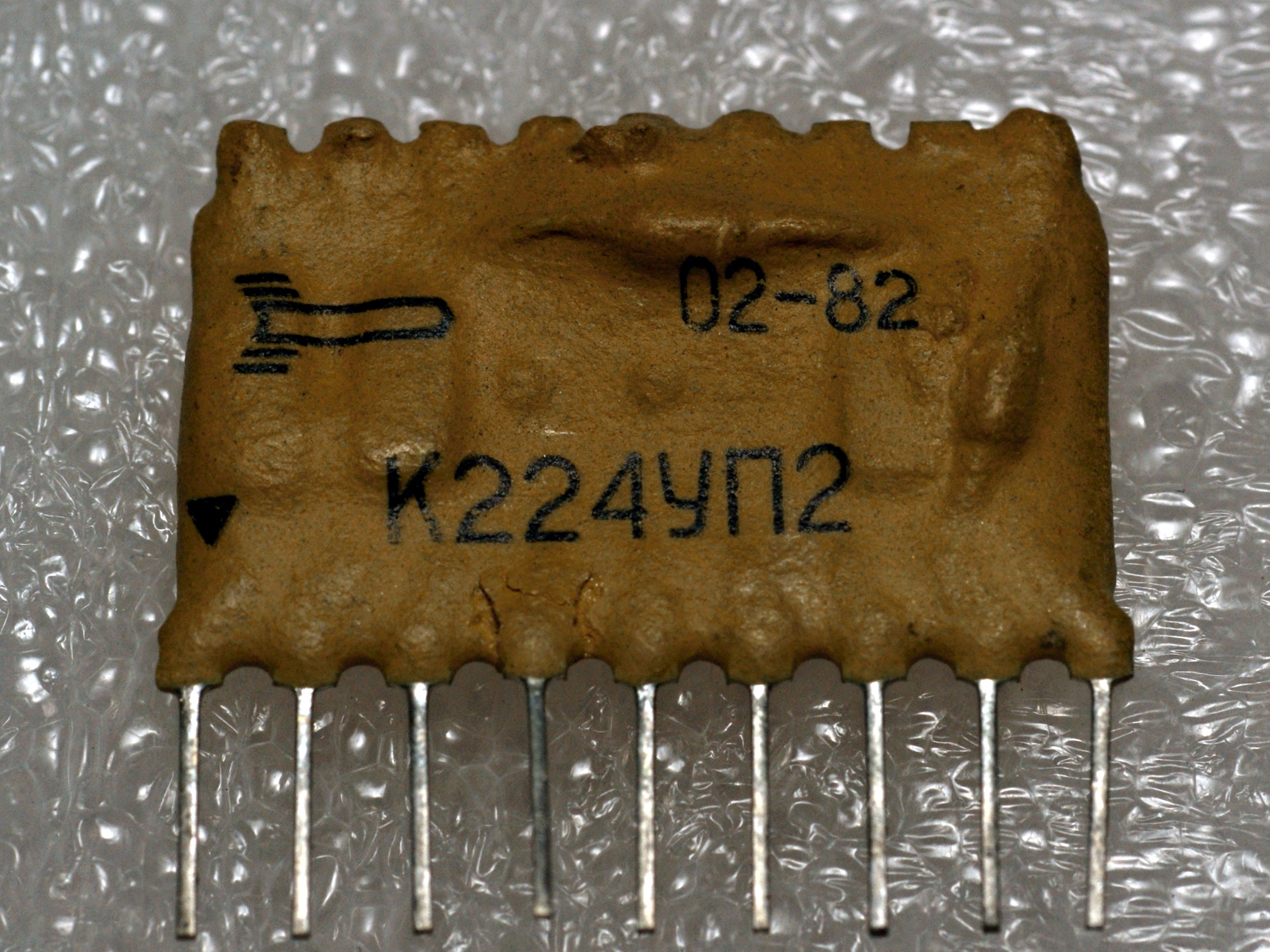

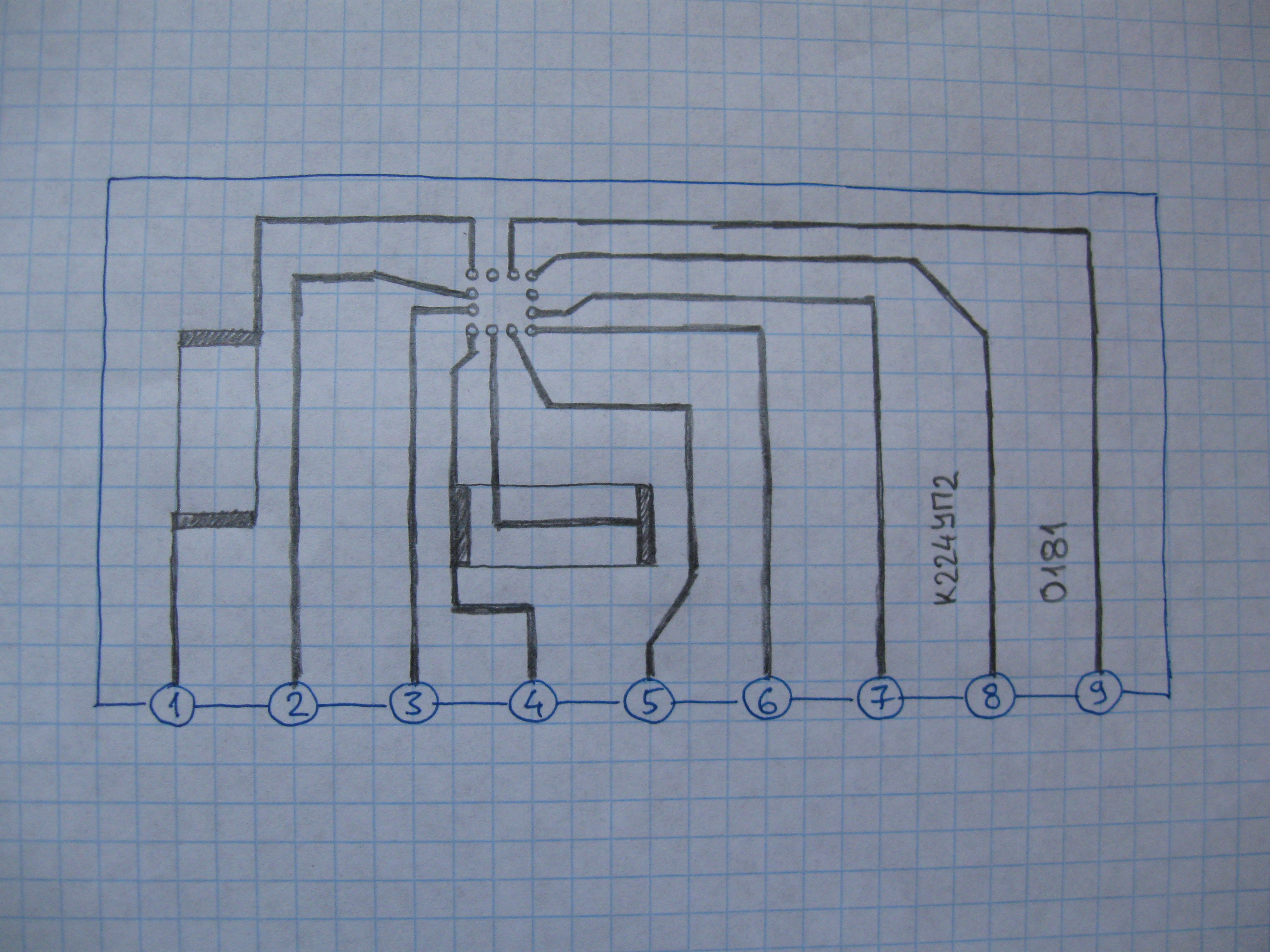

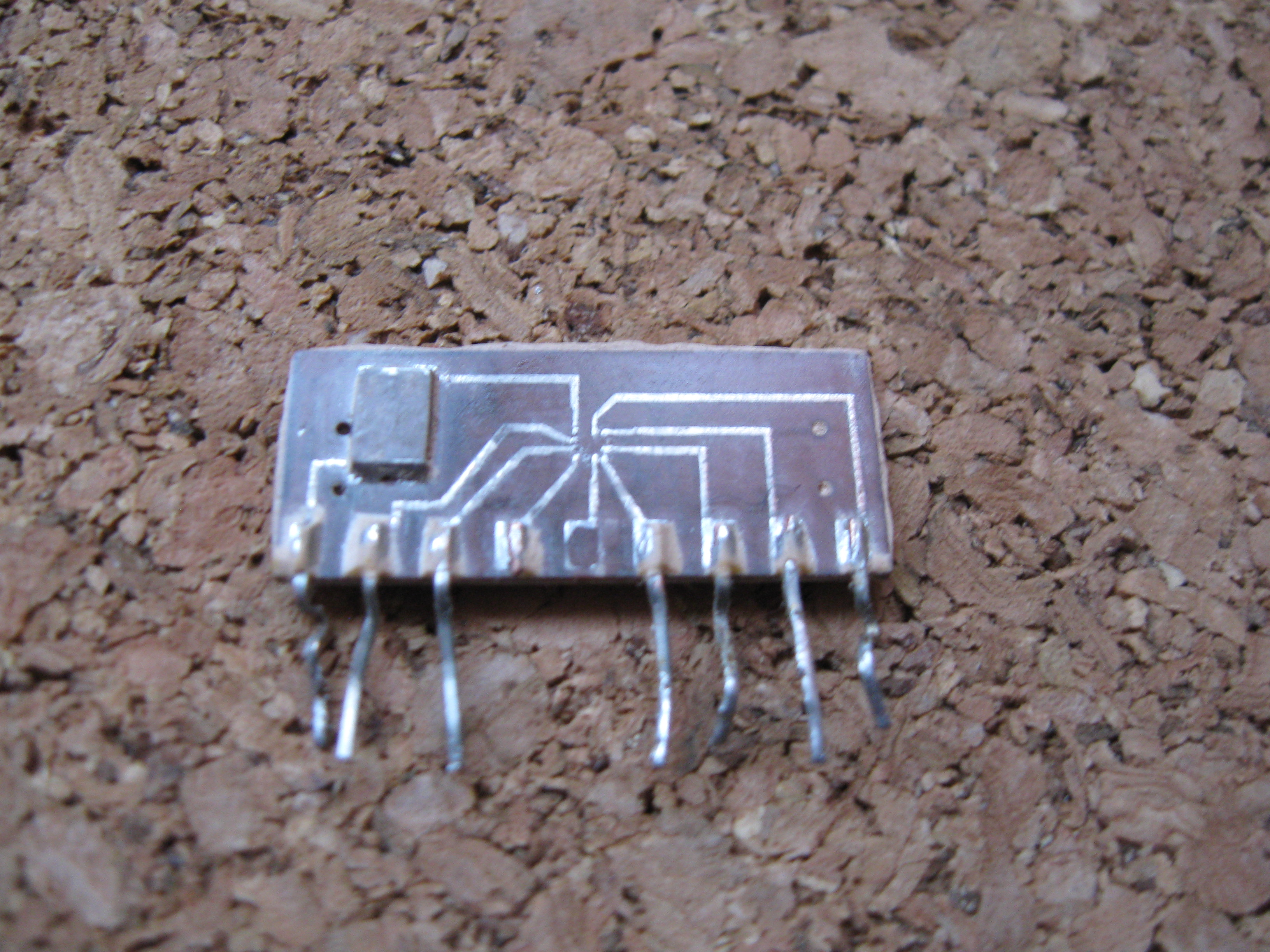

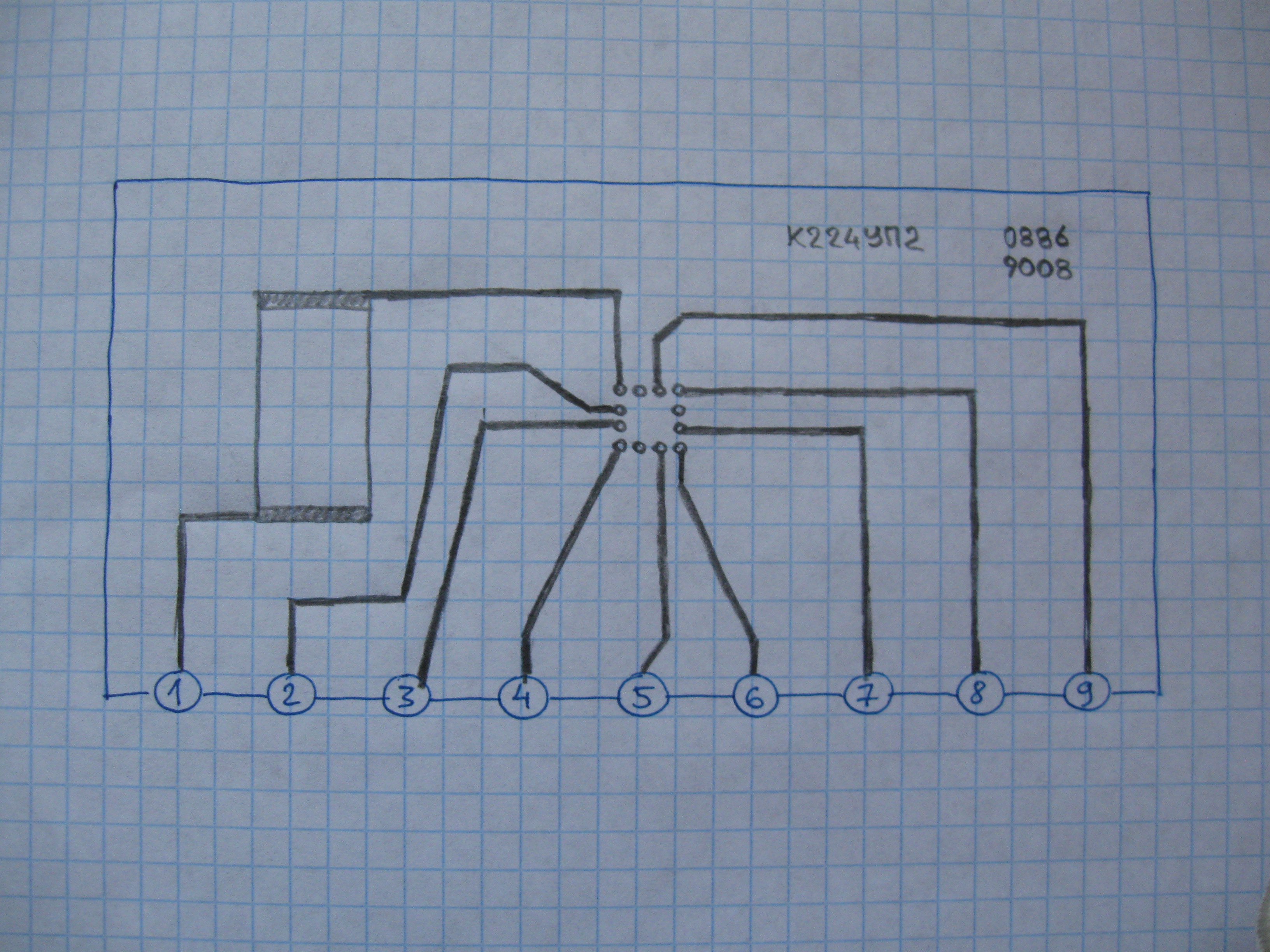

Позднее разводку платы изменили, сразу под схему с одним электролитом:
 |
 |
 |

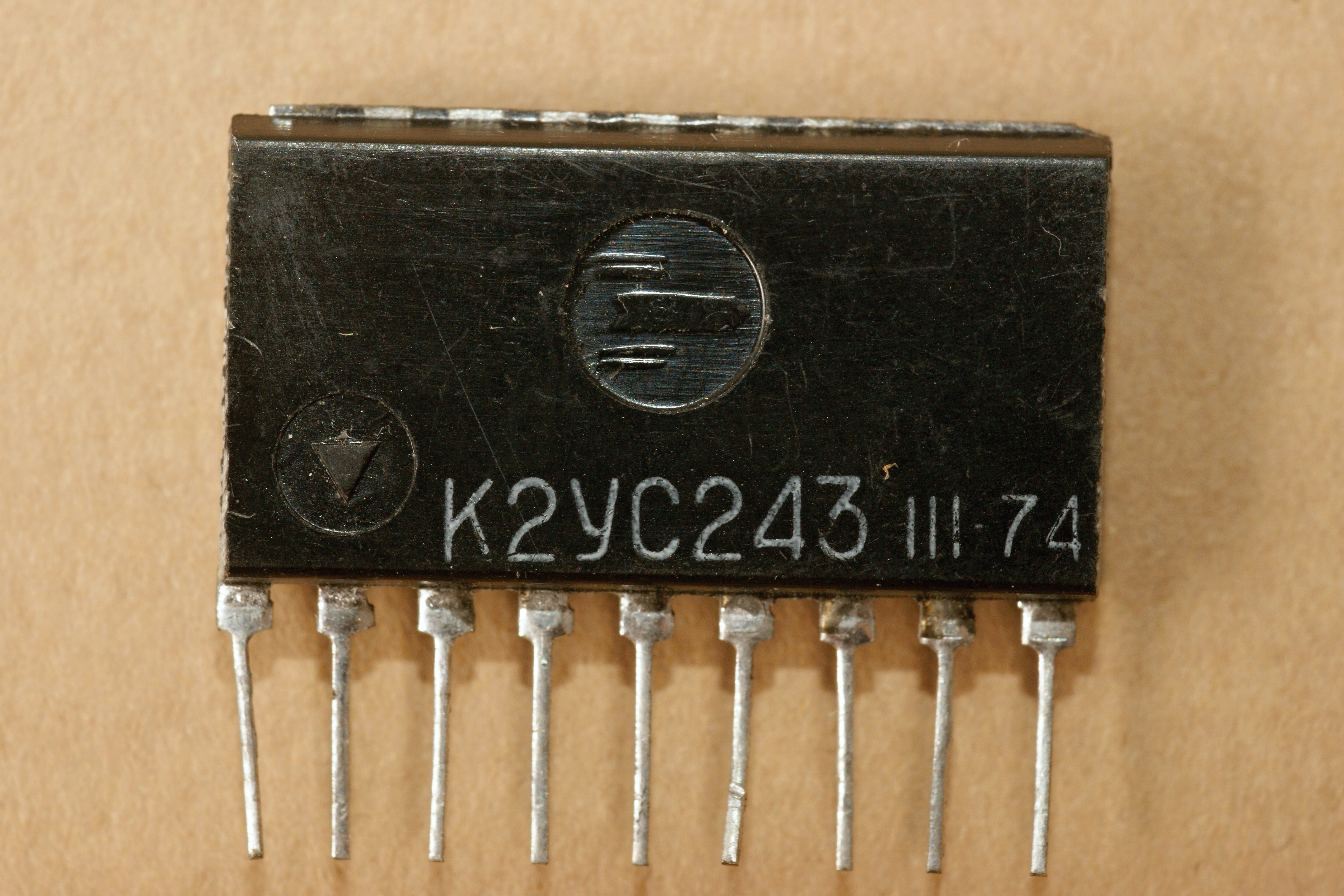

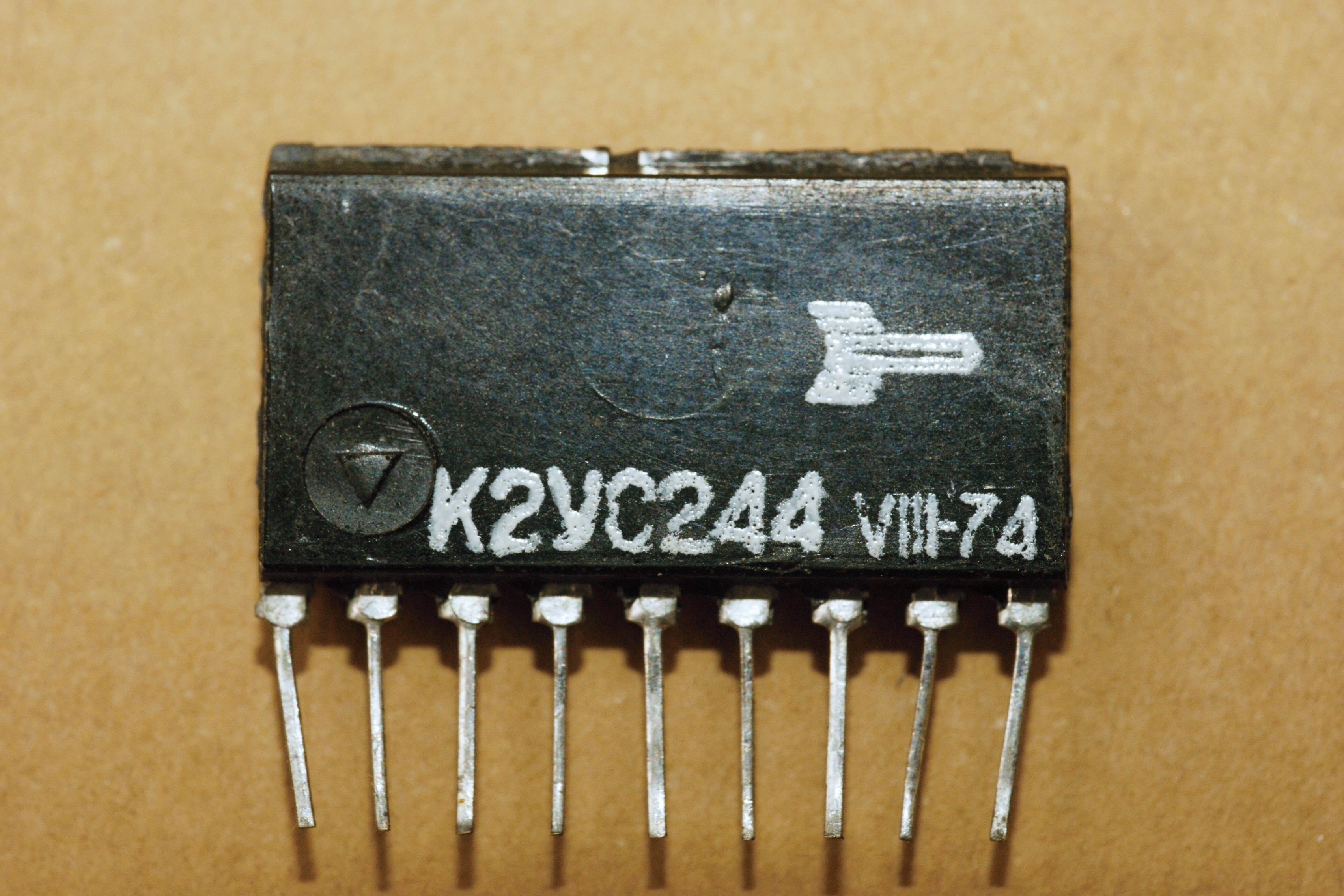

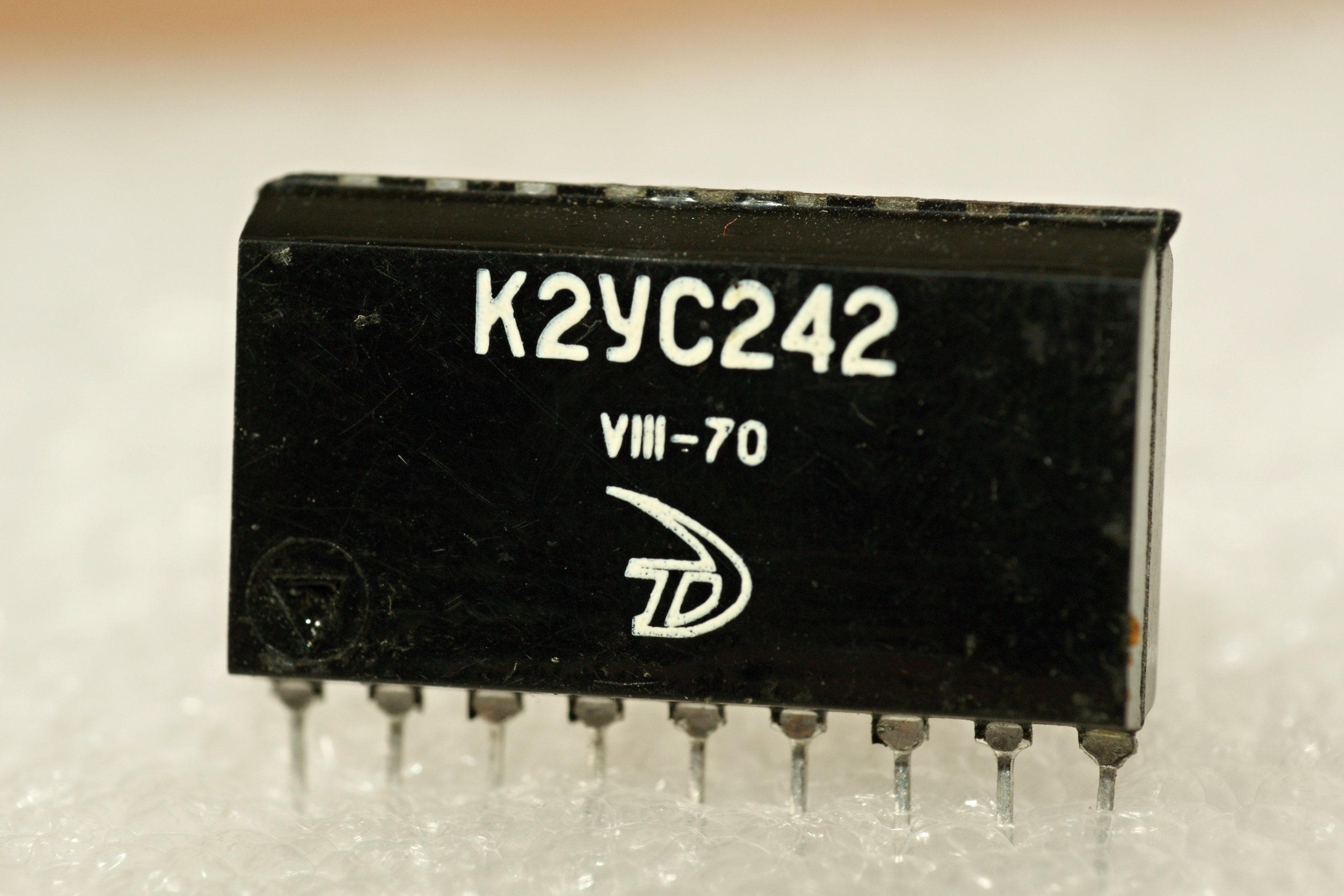

Универсальный усилитель (0,15 - 30 МГц) для радиовещательных приемников; назначение - усилитель промежуточной частоты трактов АМ и ЧМ, гетеродина, смесителя.

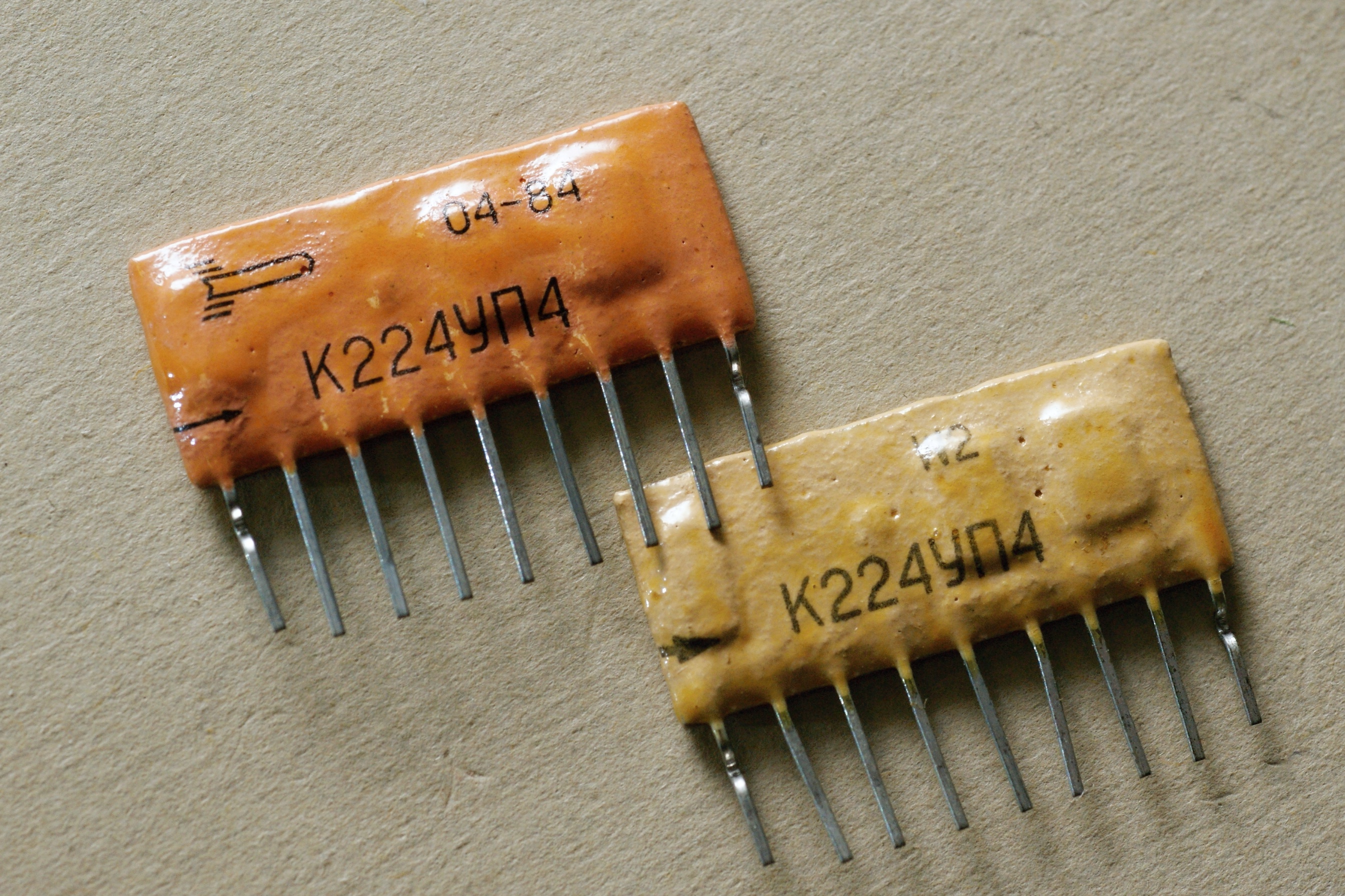

Справочный лист на нее. Приблизительно с 1981 года транзистор КТ359Б-3 в ней поменяли на кристалл К724КТ8-3, и она стала называться К224УП4.
(фото с Форума радиодеталей)

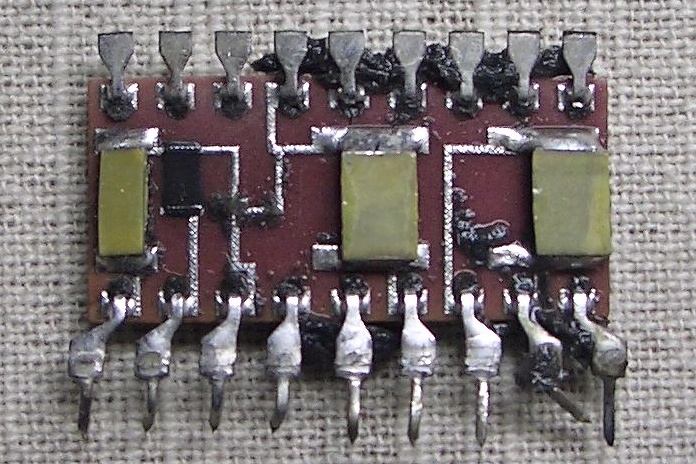

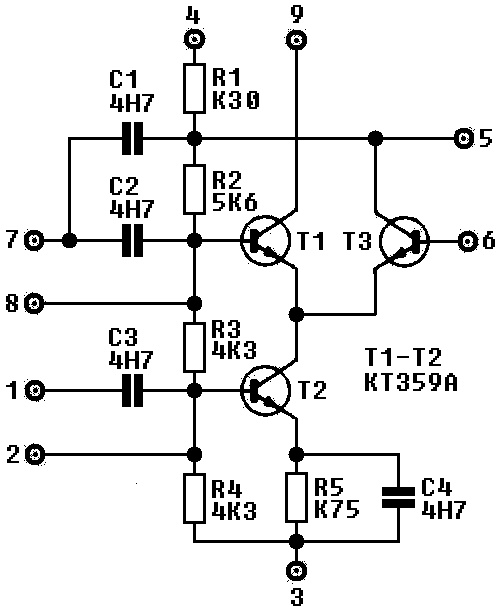

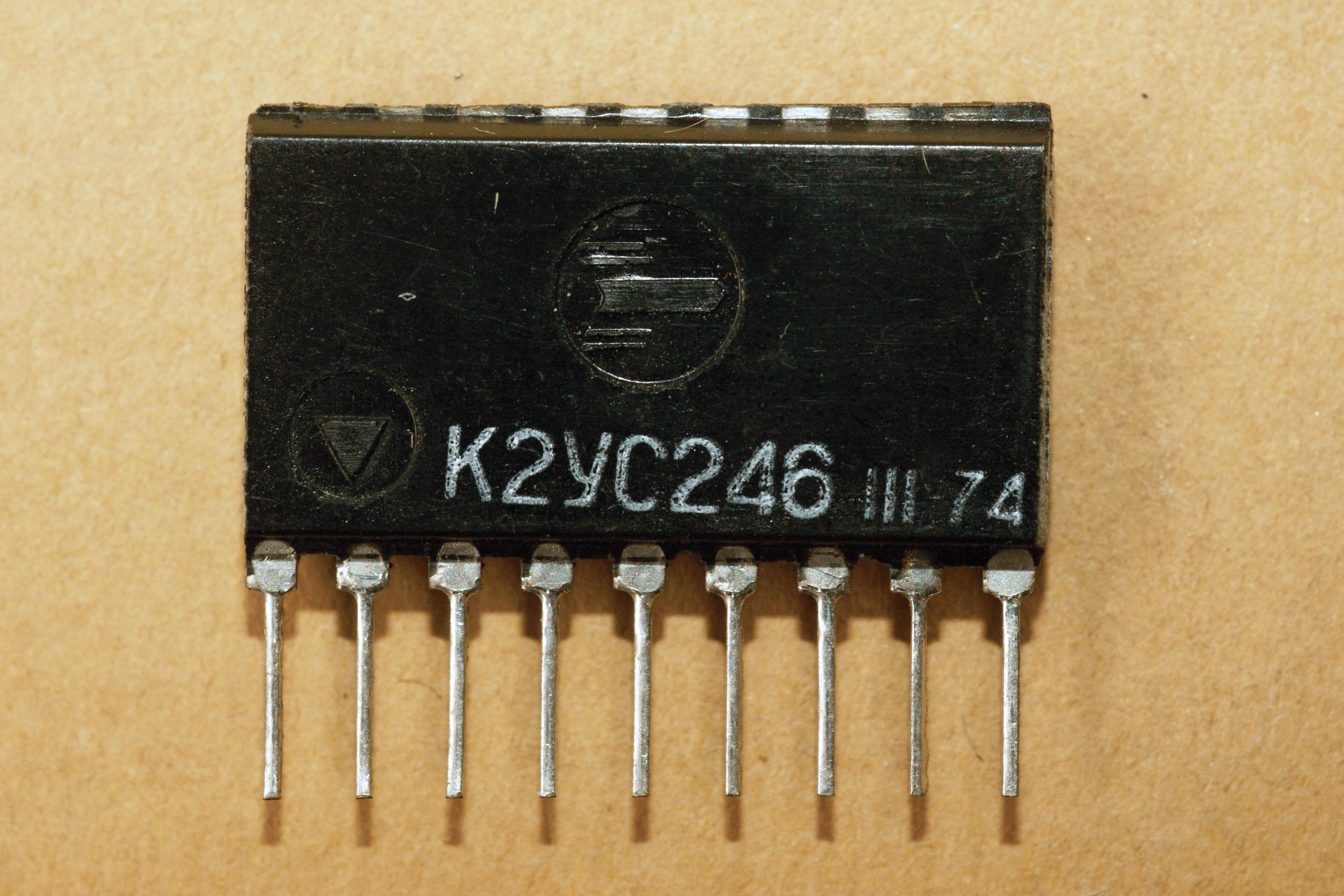

Универсальный усилитель высокой и промежуточной частоты (10-100 МГц) для радиовещательных УКВ ЧМ приемников.
Справочный лист на нее. В выпусках микросхем с новой системой обозначения этой нет.

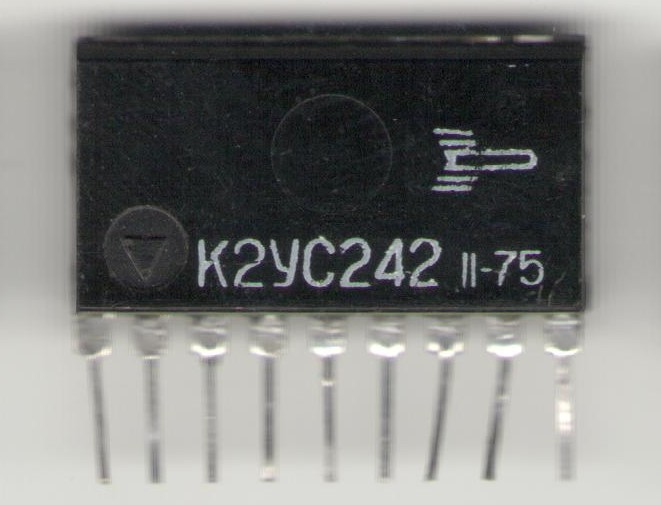

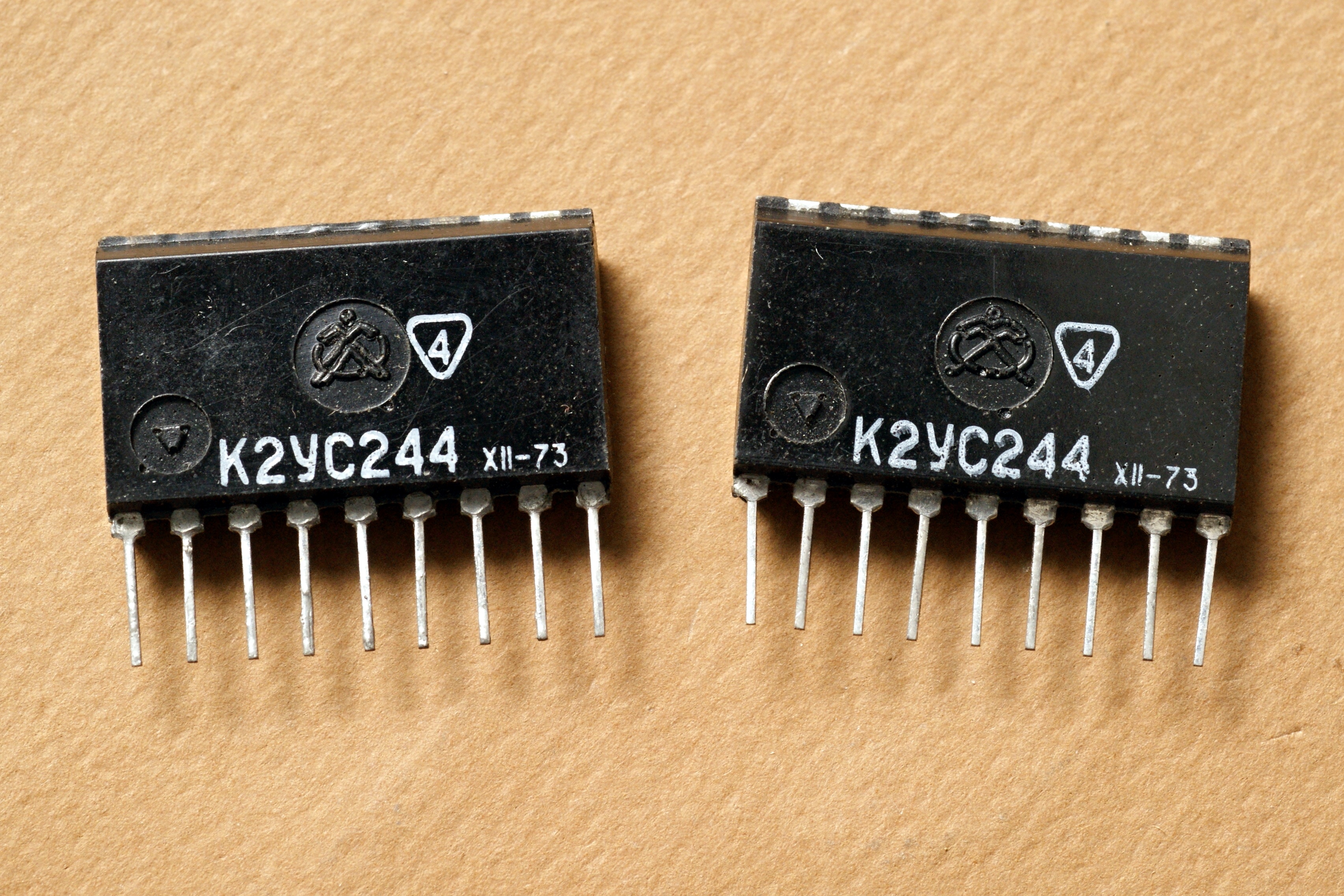

Предварительный усилитель низкой частоты для работы на трансформаторную нагрузку (согласующий трансформатор); область применения - бытовая звуковоспроизводящая аппаратура.
Справочный лист на нее. В выпусках микросхем с новой системой обозначения её уже нет.
Регулируемый усилитель; предназначен для работы в качестве основного усилителя до частотного детектора в тракта ПЧ звука цветных и черно-белых телевизионных приемников.
Справочный лист на нее. В выпусках микросхем с новой системой обозначения этой нет.
Источники:
1. Analog integrated circuits. Catalog. Volume II. - V/O "Mashpriborintorg", USSR, Moscow.
2. Каталог интегральных микросхем (дополнение).- Центральное бюро
применения. 1971-1972.
3. Э. Савостьянов, В. Круглов, В. Баранов - Микросхемы для радиовещательных приемников - "Радио", 1972, №3
4. Э. Савостьянов, В. Круглов, В. Баранов - Микросхемы для
телевизионных приемников - "Радио", 1972, №4.
5. Справочник по полупроводниковым диодам, транзисторам и
интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 3-е,
переработ. и доп. М., "Энергия", 1972.
6. Э. Борноволоков. Микросхемы серии К224 для радиоприемной
аппаратуры. - "В помощь радиолюбителю", выпуск 44. - Москва,
Изд-во ДОСААФ, 1974.
7. Э. Борноволоков. Микросхемы серии К224 для телевизоров. -
"В помощь радиолюбителю", выпуск 45. - Москва, Изд-во ДОСААФ, 1974.
8. В. Круглов, Ю. Семенов, К. Сухов - Новые интегральные
микросхемы серии К224. - "Радио", 1974, №2.
9. В.П. Градиль. Краткий справочник радиомонтажника. -
Харьков, "Прапор", 1974.
10. Терещук Р.М., Терещук К.М., Седов С.А., Чаплинский А.Б.,
Фукс Л.Б. Малогабаритная радиоаппаратура. Справочник
радиолюбителя. - Киев, "Наукова думка", 1975.
11. Малинин Р.М. Справочник по транзисторным схемам. Изд. 2-е,
перераб. М., "Энергия", 1975 (Массовая радиобиблиотека. Вып. 852).
12. Каталог интегральных микросхем. Часть II (аналоговые).- Центральное
бюро применения. 1975.
13. Пляц О.М. Справочник по электровакуумным, полупроводниковым
приборам и интегральным схемам. - Минск: Вышэйшая школа, 1976
14. Сухов К.Н. и др. Микросхемы серии К224 в телевизоре
цветного изображения. М., "Сов. радио", 1976 (Массовая
библиотека инженера "Электроника").
15. Проектирование радиоприемных устройств. Под ред. А. П.
Сиверса. Учебное пособие для вузов. М., "Сов. радио", 1976.
16. Молчанов А.П., Занадворов П.Н. Курс электротехники и радиотехники, изд. 3-е перераб., Главная редакция физико-математической литературы изд-ва Наука, 1976.
17. Справочник по полупроводниковым диодам, транзисторам и
интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977.
18. Справочник по интегральным микросхемам. Под общ. ред.
Б.В.Тарабрина. М., "Энергия", 1977.
19. Кризе С.Н. Автоматические регулировки в радиоприемниках. -
М.: Связь, 1978. (Б-ка "Телевизионный и радиоприем. Звукотехника"; Вып.93).
20. Микросхемы и их применение/Батушев В.А., Вениаминов В.Н., Ковалев В.Г. и др. -
М.: Энергия, 1978 (Массовая радиобиблиотека; Вып. 967).
21. Лавриненко В.Ю. Справочник по полупроводниковым приборам.
9-е изд., перераб. К.: Технiка, 1980.
22. Справочник по интегральным микросхемам/ Б.В. Тарабрин,
С.В. Якубовский, Н.А. Барканов и др.; Под ред. Б.В. Тарабрина.
- 2-е изд., перераб. и доп. - М.: Энергия, 1981.
23. В. Златаров, Р. Иванов, Г. Михов, М. Недялков. Аналогови
интегрални схеми. Параметри, характеристики, основни
приложения. - Държавно издателство "Техника". София, 1981.
24. Терещук Р. М. и др. Полупроводниковые приемно-усилительные устройства: Справочник радиолюбителя.- Киев: "Наукова думка", 1981.
25. Харченко В.М. Основы электроники: Учеб. Пособие для техникумов. - М.: Энергоиздат, 1982.
26. Микросхемы и их применение: Справ. пособие/В. А. Батушев,
В. Н. Вениаминов, В. Г. Ковалев, О. Н. Лебедев, А. И.
Мирошниченко. - 2-е изд., перераб. и доп. - М.: Радио и связь,
1983 (Массовая радиобиблиотека: Вып. 1070).
27. Справочник по расчету электронных схем Б.С. Гершунский. -
Киев: Вища школа. Изд-во при Киев. ун-те, 1983.
28. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 10-е изд., перераб. и доп. - К.: Технiка, 1984.
29. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
30. Микроэлектроника: Учеб. пособие для втузов. В 9 кн. / Под
ред. Л.А. Коледова. Кн. 4. Гибридные интегральные микросхемы /
Л.А. Коледов, Э.М. Ильина. - М.: Высш. шк., 1987.
31. Терещук Р. М. и др. Полупроводниковые приемно-усилительные устройства: Справ. радиолюбителя / В. М. Терещук, К. М. Терещук, С. А. Седов.— 3-е изд., перераб. и доп.- Киев: "Наукова думка", 1987.
32. Белов И.Ф. и др. Переносные кассетные магнитолы:
Справочник / И.Ф. Белов, А.Е. Денин, А.Ф. Ососков.- М.: Радио
и связь, 1988 (Массовая радиобиблиотека; Вып. 1124).
33. Бриллиантов Д. П., Куликов Б. Н., Роксман М. А. Переносные
цветные телевизоры: Справочник / Под ред. Д.П.Бриллиантова. -
М.: Радио и связь, 1989. (Массовая радиобиблиотека. Вып. 1128).
34. В помощь радиолюбителю: Сборник. Вып. 103 / Сост. А.В. Дьяков. - М.: ДОСААФ, 1989.
35. Димитър Рачев. Справочник радиолюбителя. Държавно издателство "Техника". 1990.
36. Белов И.Ф. Справочник по переносным и автомобильным
радиоприемникам и магнитолам.- М.: Радио и связь, 1992
(Массовая радиобиблиотека. Вып.1183).
37. Алексеев Ю.П. Бытовая радиоприемная и звуковоспроизводящая
аппаратура (модели 1989-1992 г.): Справочник.- М.: Радио и
связь, 1994 (Массовая радиобиблиотека; Вып. 1201).
38. Нефедов А.В. Интегральные микросхемы и их зарубежные
аналоги: Справочник. Т. 3 - М.: КУбК-а, 1997.
39. ЦКБ "Дейтон". 40 лет - Москва, Зеленоград, 2008.
