224ая серия

Набор толстопленочных интегральных схем для бытовой радиоэлектронной аппаратуры - телевизоров, приемников и т.п.

   На базе этих микросхем в лаборатории К.Н. Сухова под его руководством и непременном участии велись работы по созданию узлов и блоков цветных телеприёмников. Непосредственными участниками в ней были К.И. Самойликов, С.Д. Бать, Анатолий Филиппович Олдин, Виктор Михайлович Чистов. Работы велись в содружестве с телевизионными заводами "Рубин" в Москве и имени Козицкого в Ленинграде и закончились довольно успешно. На свет появились унифицированные блоки усилителей промежуточной частоты изображения и звука, которые нашли применение в телевизорах "Рубин-707" и "Радуга-703".

Исходный разработчик серии - НИИ точной технологии. В дальнейшем в разработке схемотехники серии принимали участие и специалисты Центрального бюро по применению интегральных микросхем (ныне ЦКБ "Дейтон"). А уже в 80-х годах её развитие было целиком перенесено в Калугу, в КБ завода "Восход".

Производители - первоначально зеленоградский завод "Ангстрем" (как опытный завод при НИИТТ), но основной объём, начиная с 1969-70 годов, выпущен тем же "Восходом".

  При всей распространенности серии, многих микросхем нет в справочниках!

2ДС241 2КТ241 2УС242 224АГ1 224ПН1 224УК1 224ФН2 224ХА1
2ДС242 2НТ241 2УС243 224АГ2 224ПН2 224УН2 224ХА3
2ЖА241 2ПП241 2УС244 224ГГ1 224СА3 224УН3 224ХА5
2ЖА242 2ТС241 2УС245 224ГГ2 224СС1 224УН4 224ХП1
2ЖА243 2УС246 224ЕН1 224ТП1 224УН6
2ЖА244 2УС247 224ЕН2 224УП1
2УС248 224НК2 224УП2
2УС2413 224НТ1 224УП4
2УС2414 224УР4
2УС2416

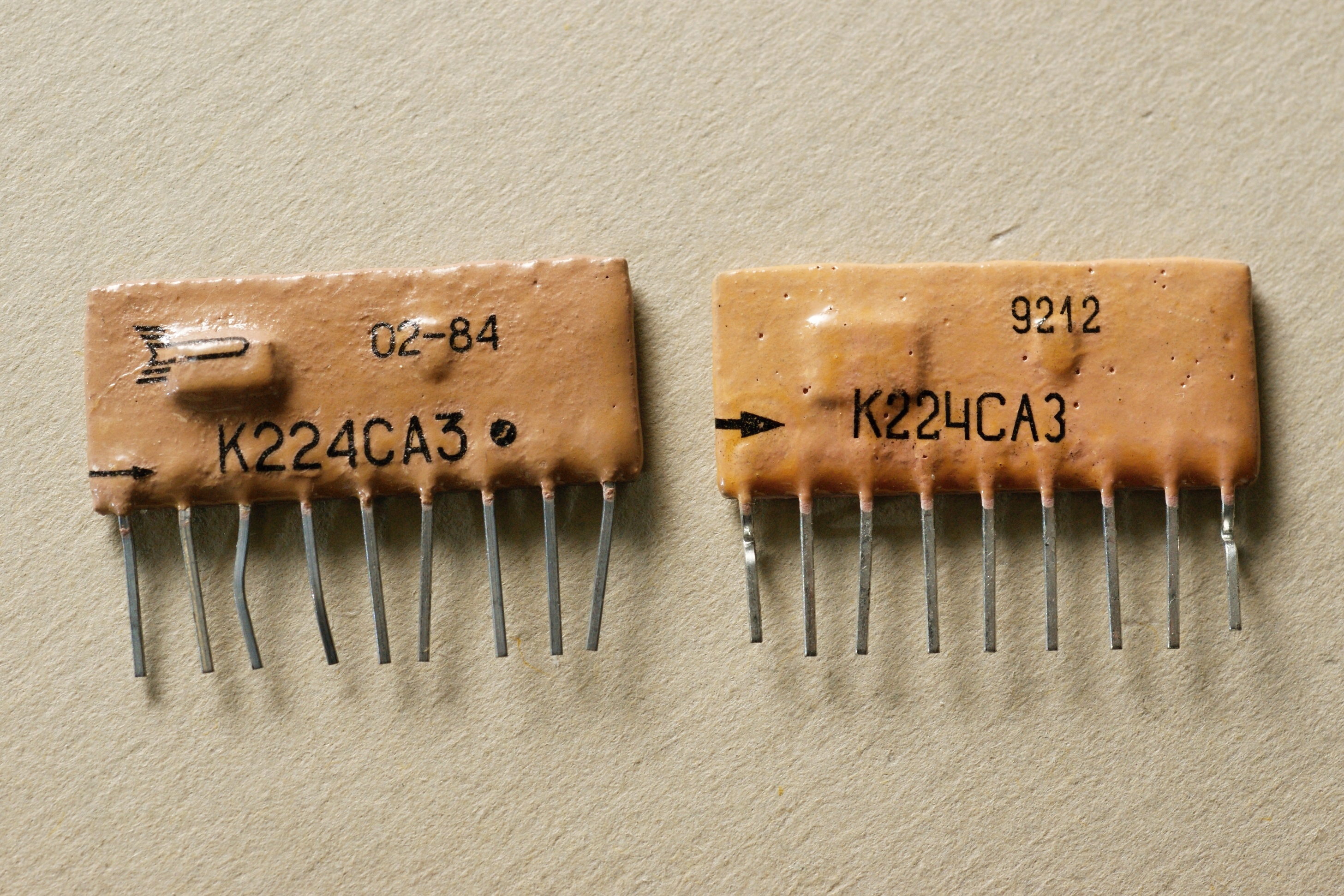

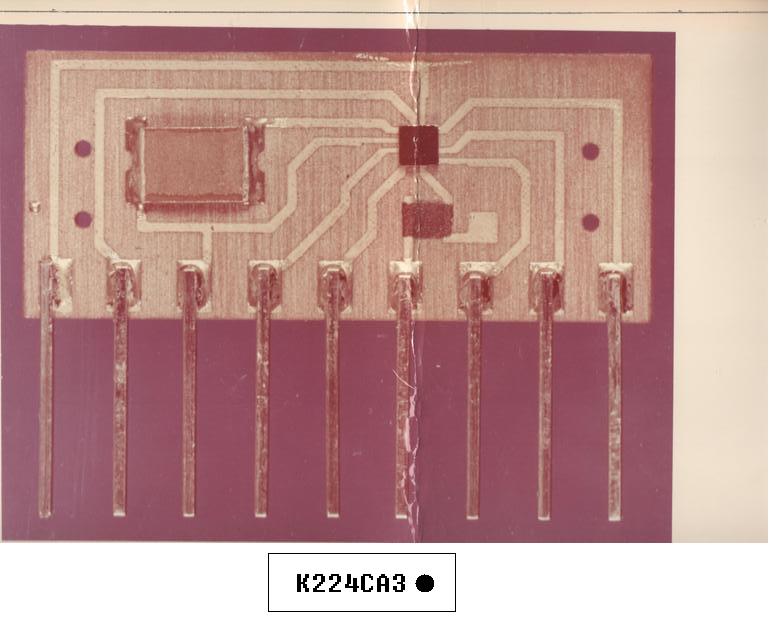

К224СА3

Амплитудная схема сравнения для автоэлектроники, разработанная по теме "Лада".

Информации по ней весьма мало, хотя есть заводской паспорт. Известны выходные напряжения на выводе 4 (8,5 В) и на выводе 9 (1,2 В), и ток потребления, не более 30 мА.

Первоначально она выпускалась на дискретных элементах, позднее её перевели на кристалл К724СА1-3. Судя по моим экземплярам, поначалу однокристальный вариант отмечался на корпусе точкой, ну а к концу времён точку убрали, ибо он остался единственным.


(фото с форума "Портативного ретрорадио")

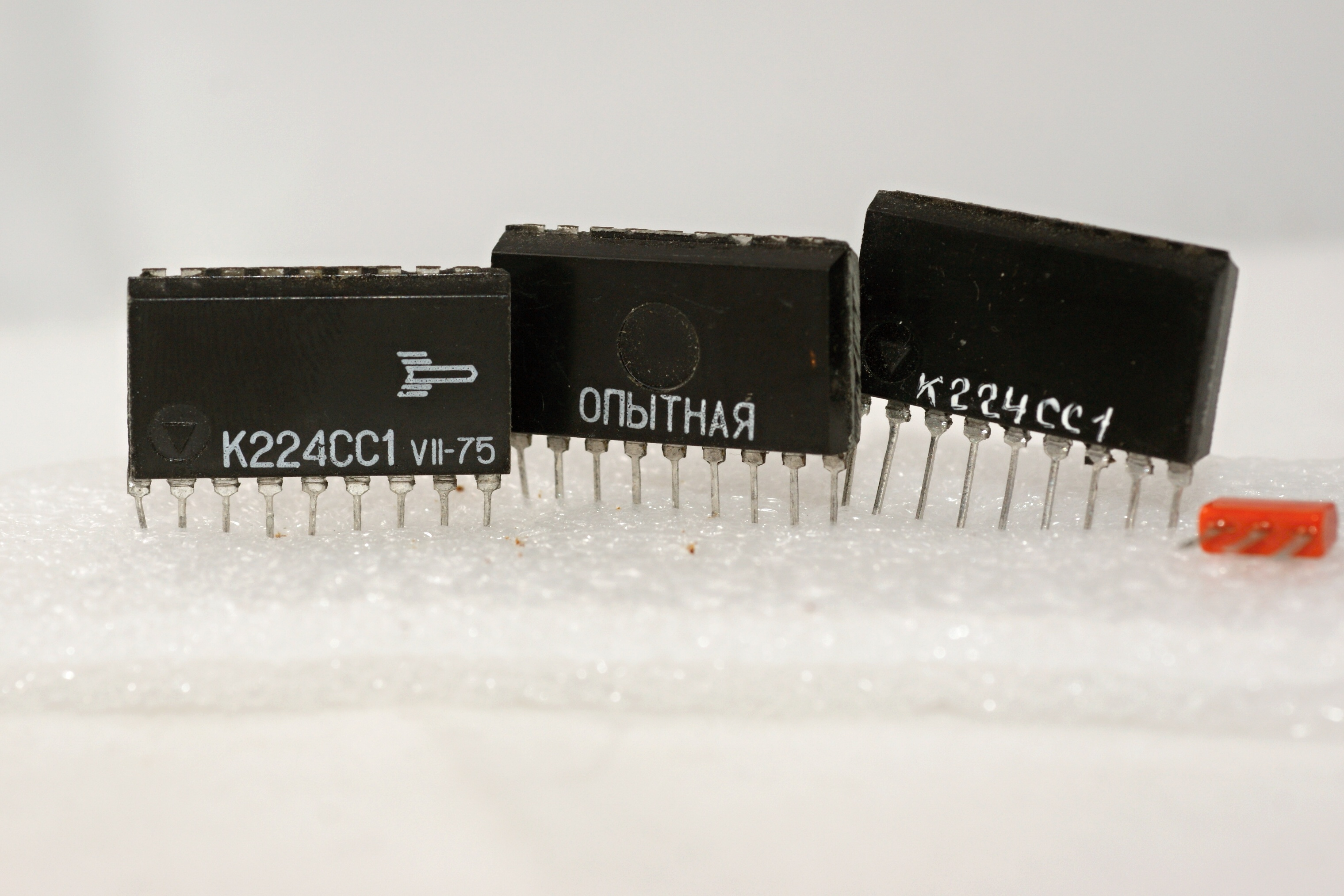

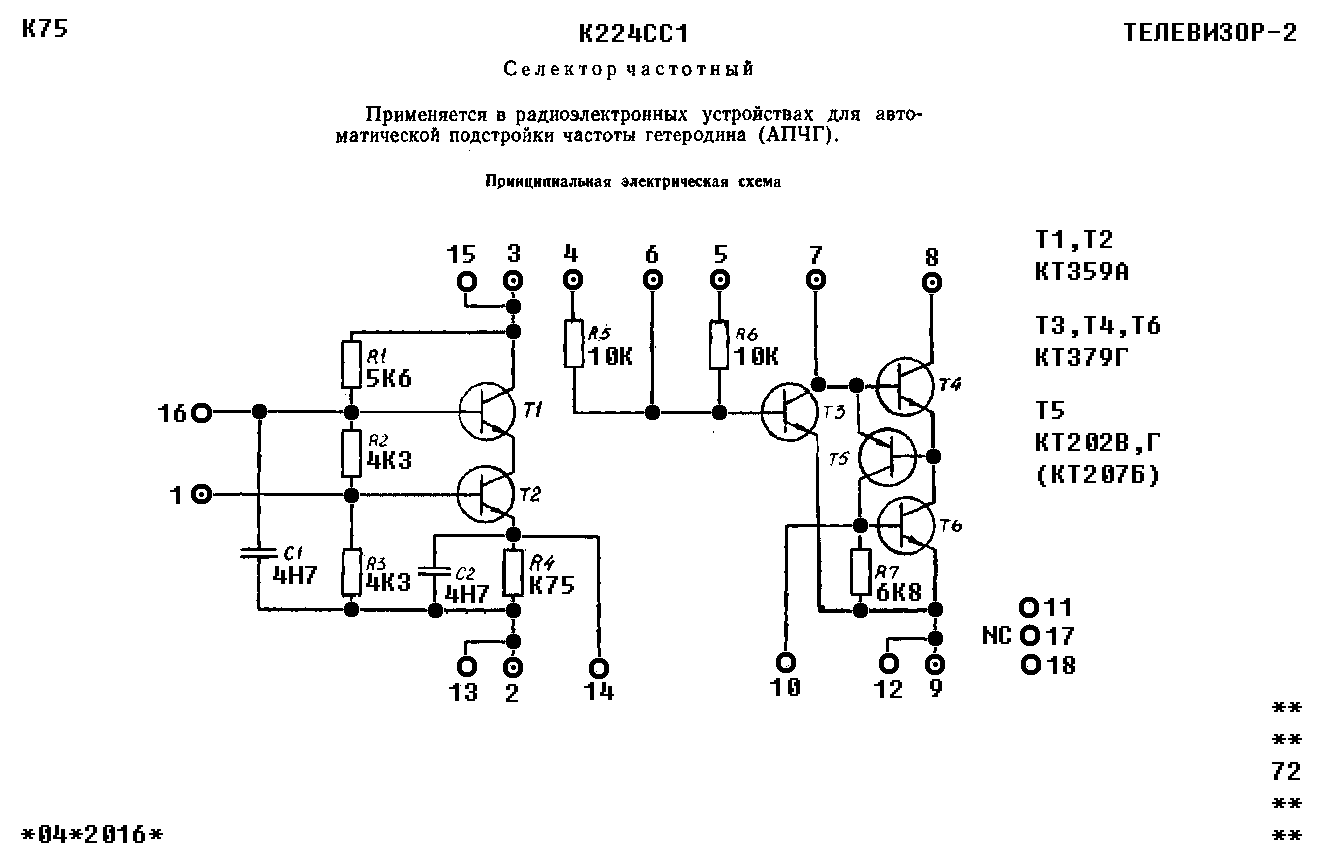

К224СС1

Крайне редкая микросхема, упоминания о которой в массовых справочниках отсутствуют; возможно, она так и не вышла из опытной стадии.

Это частотный селектор для автоматической подстройки частоты гетеродина, разрабатывавшийся совместно с К224УП1, УП2, ХП1 и др. по теме "Телевизор-2".


(информация от 1Ж24Б)

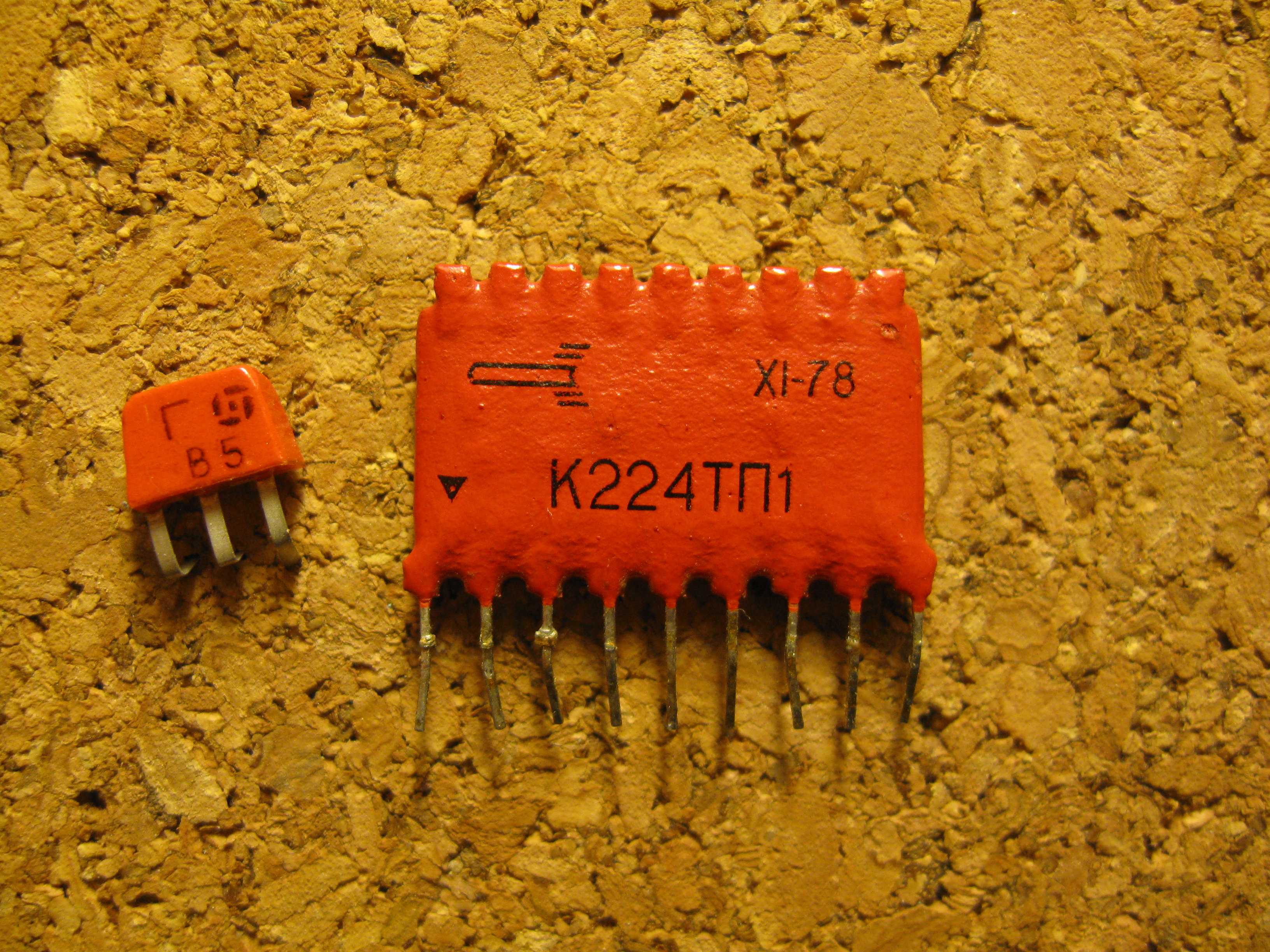

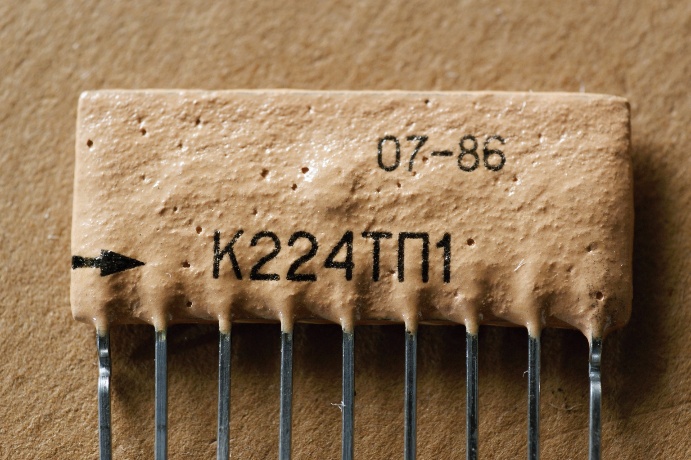

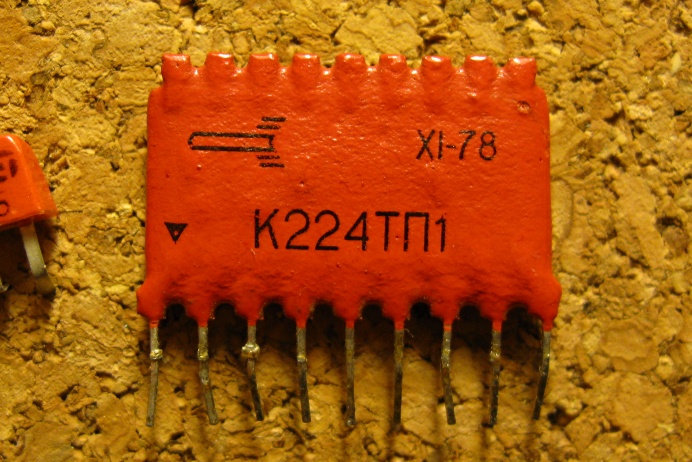

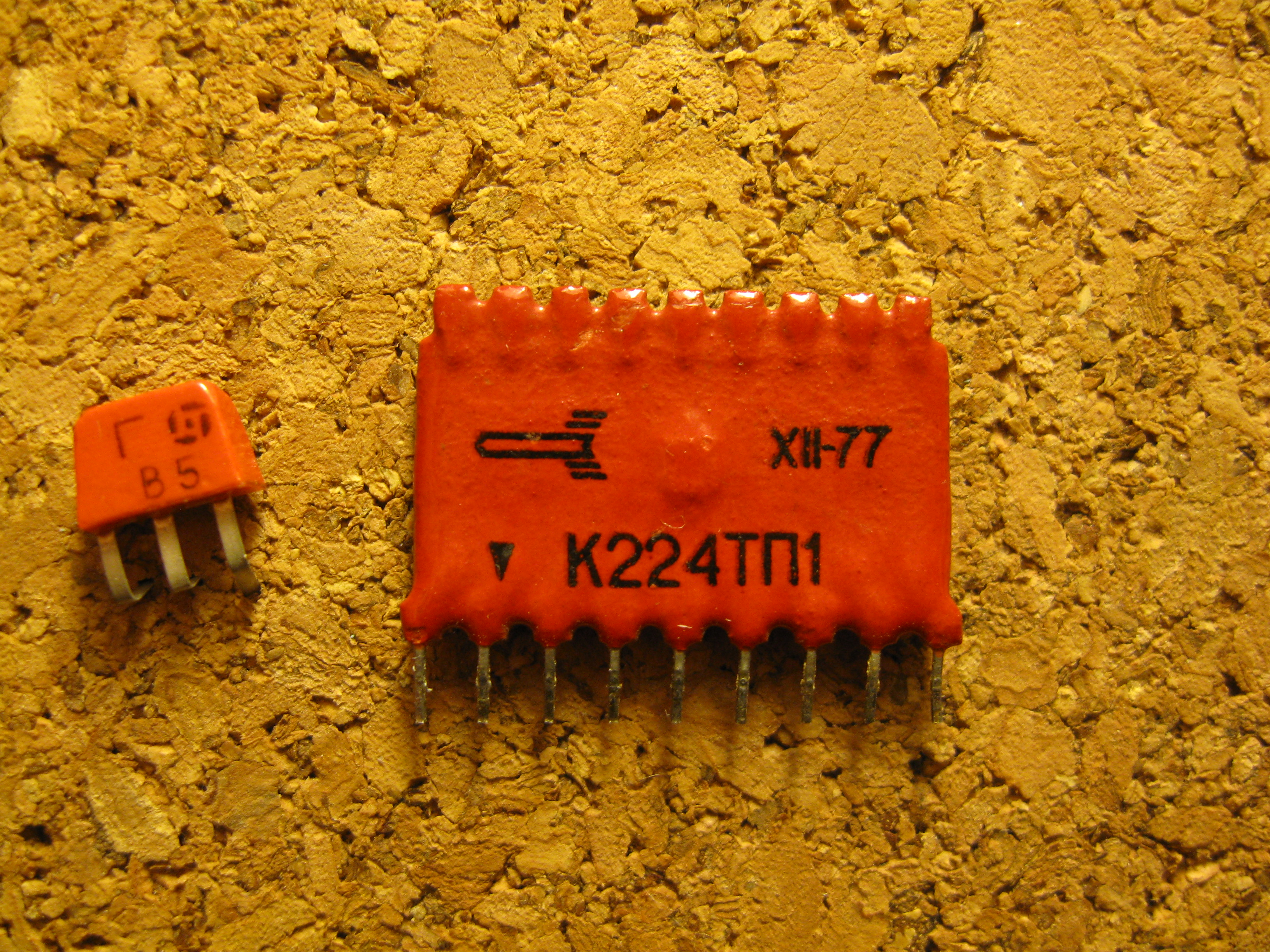

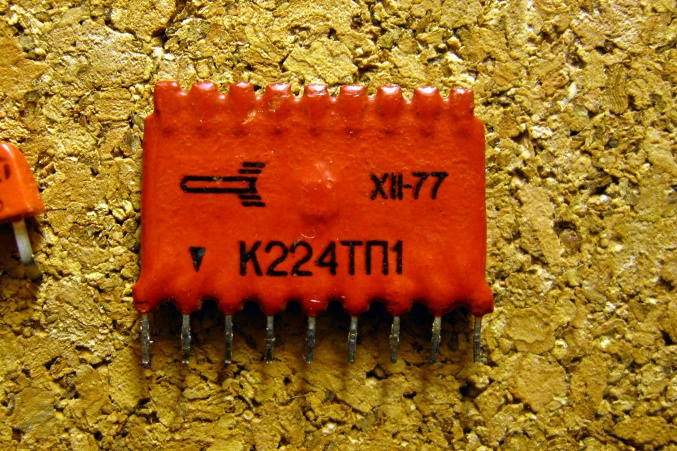

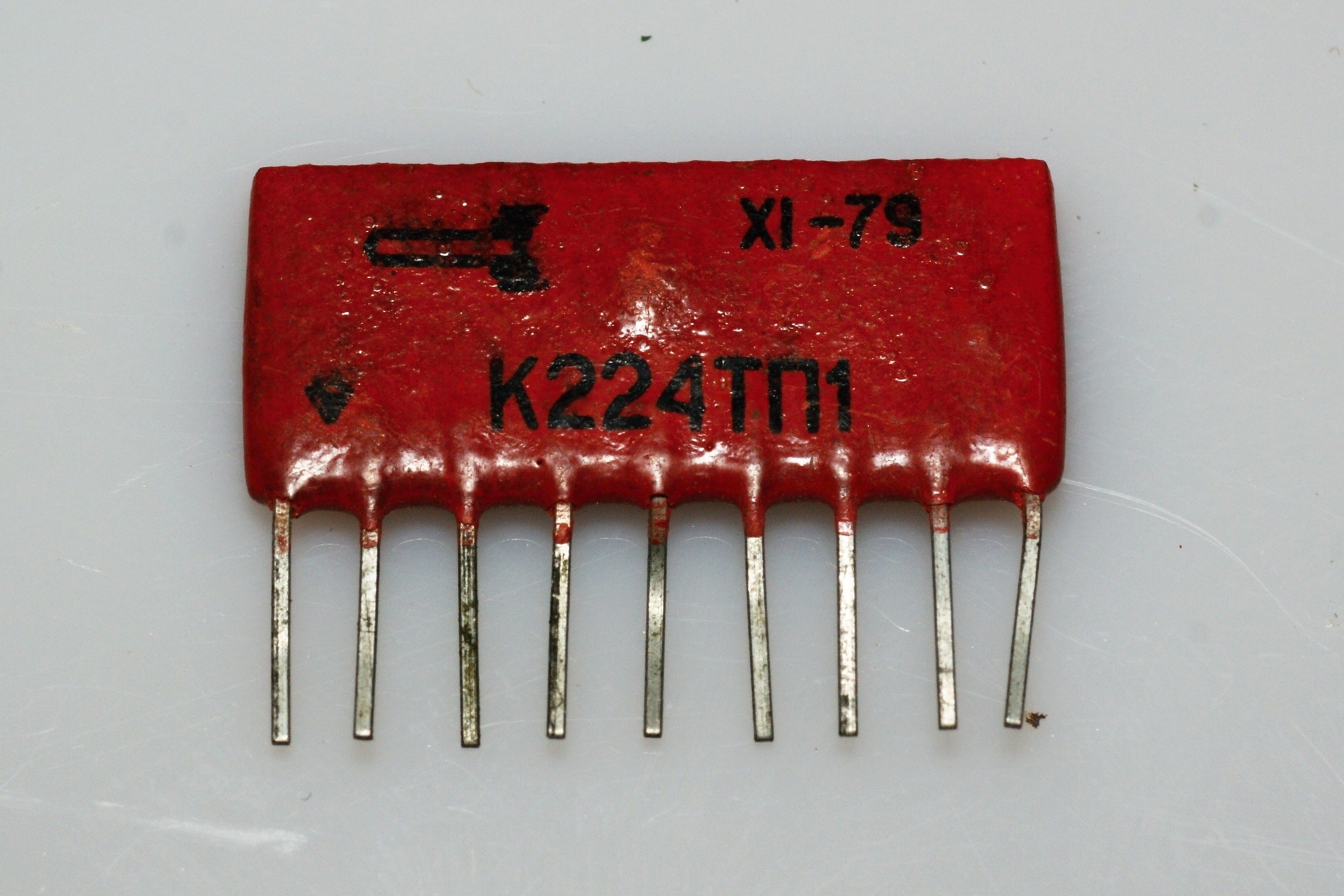

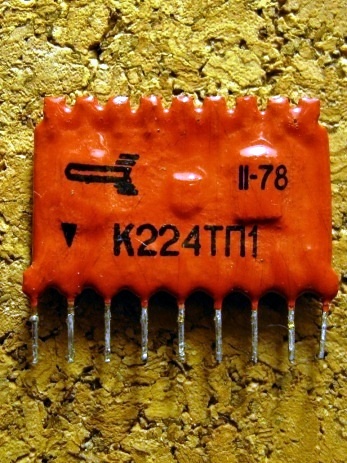

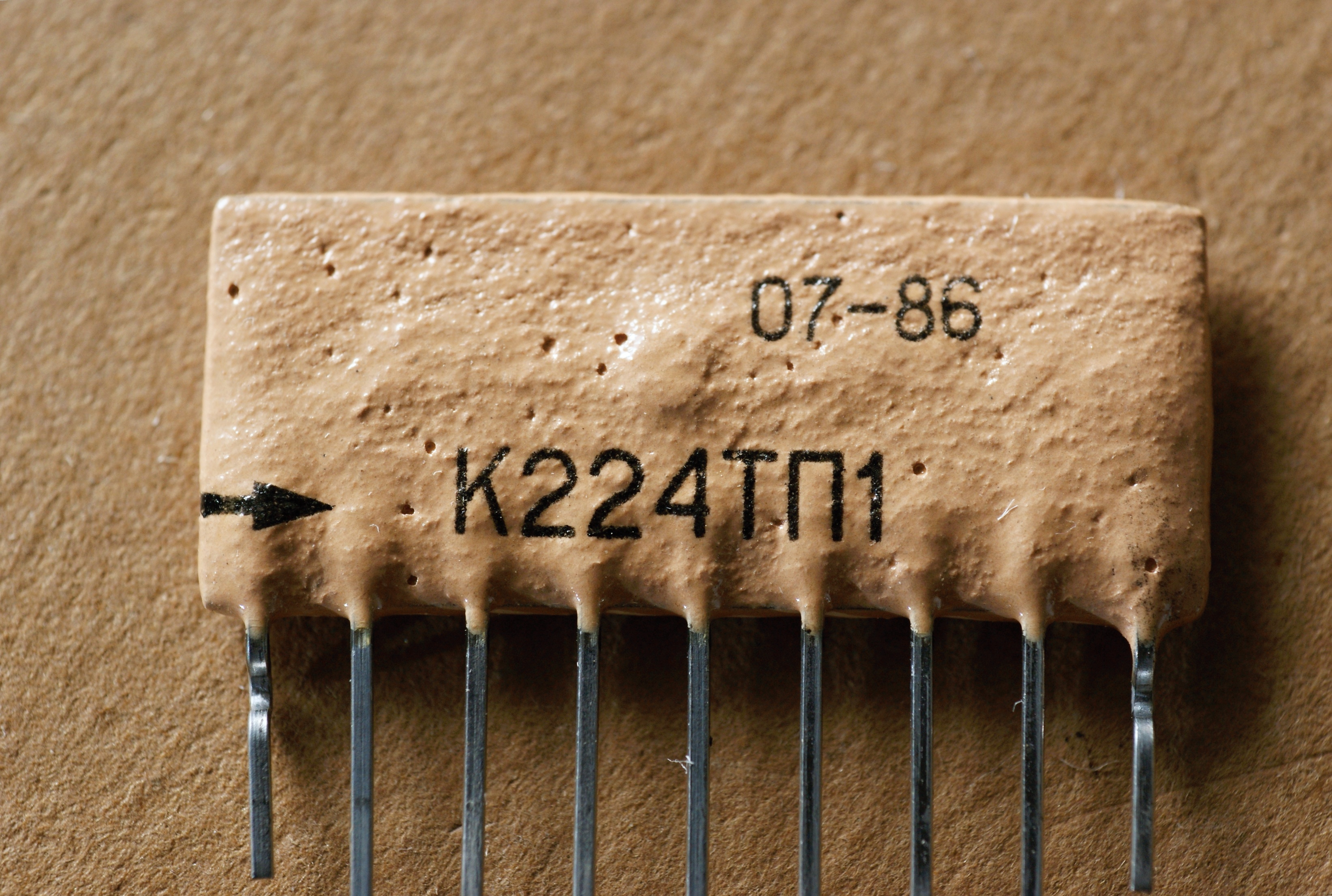

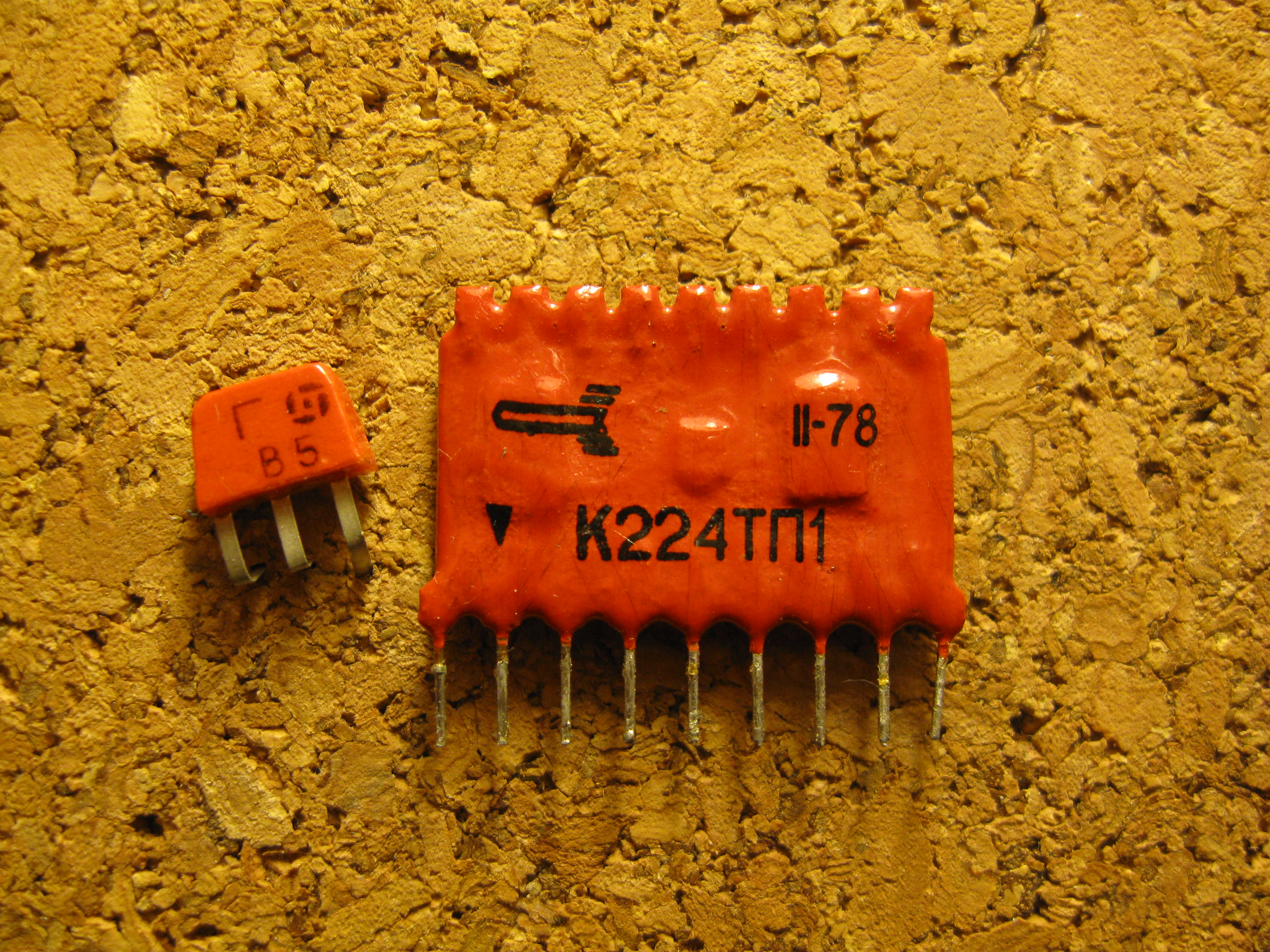

К224ТП1

Триггер-формирователь коммутирующих импульсов; представляет собой функциональный аналог К2ТС241, но с другой цоколёвкой и небольшим отличием схемы.

Применялась в блоке цветности телевизоров УЛПЦТИ-61-II.

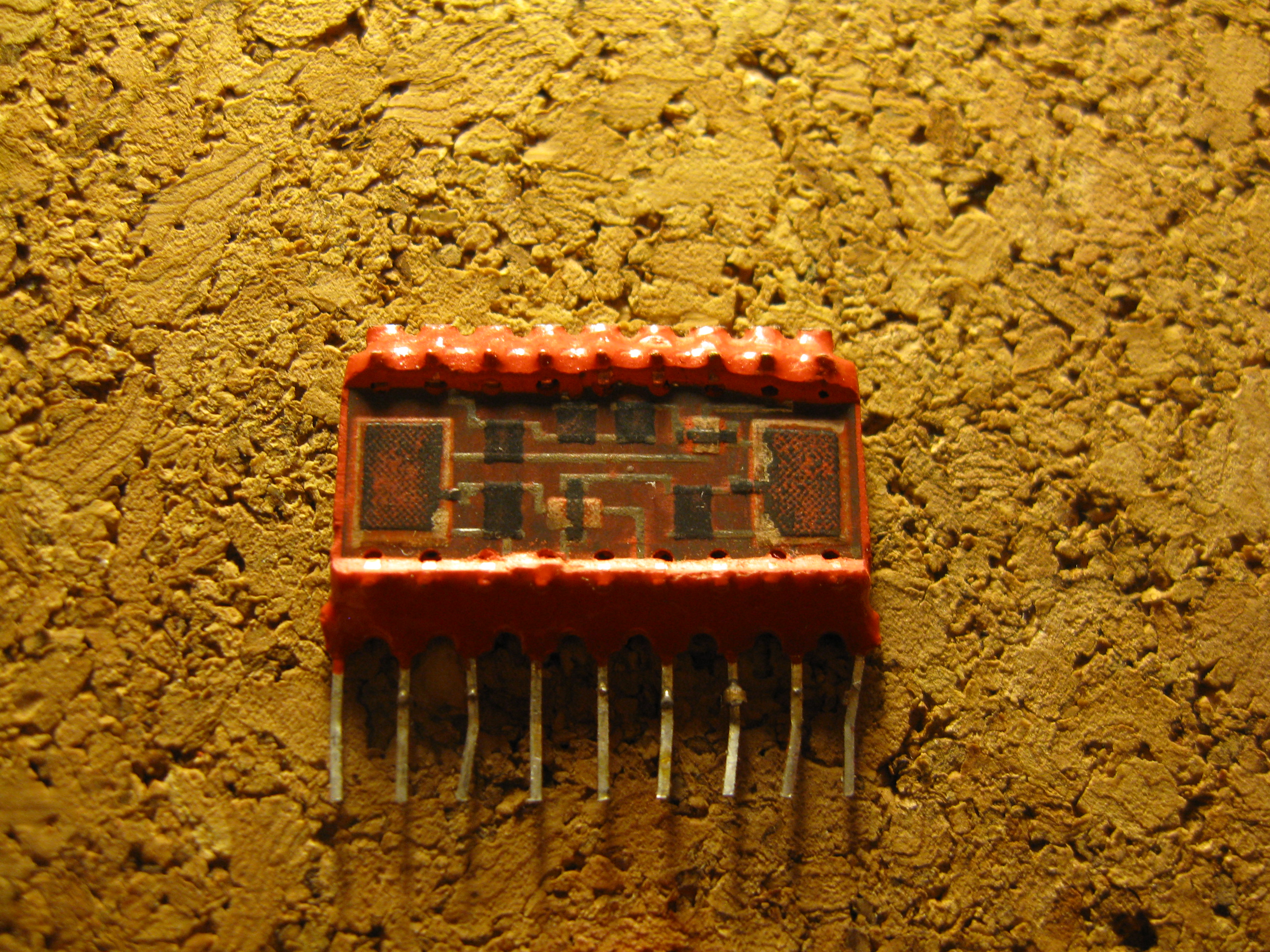

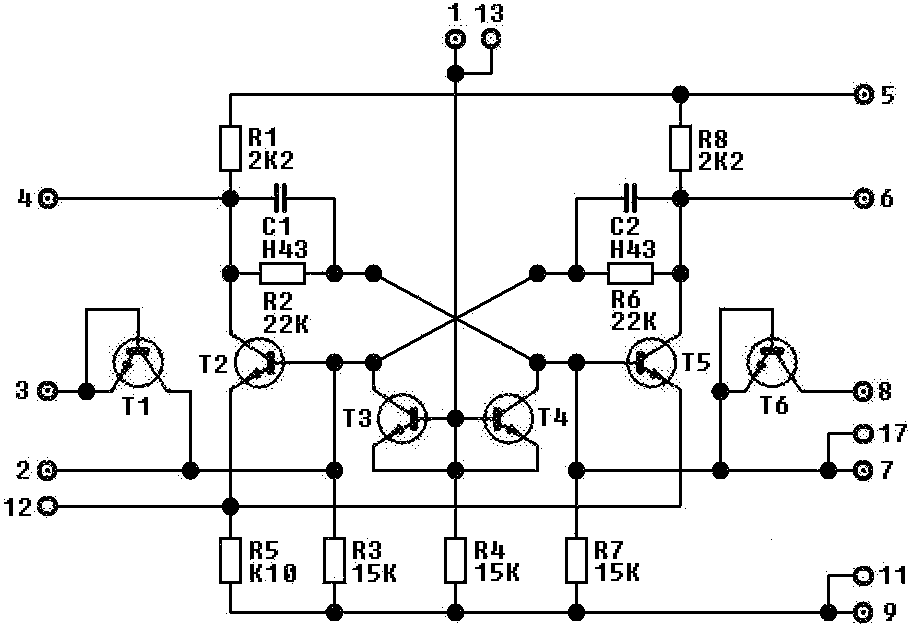

Микросборка разрабатывалась совместно с К224УП1, УП2, ХП1 и др. по теме "Телевизор-2". Первый вариант был сделан на дискретных транзисторах КТ359:

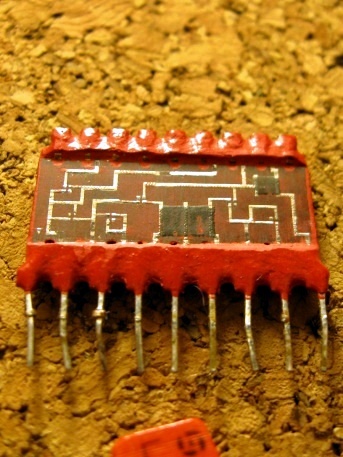

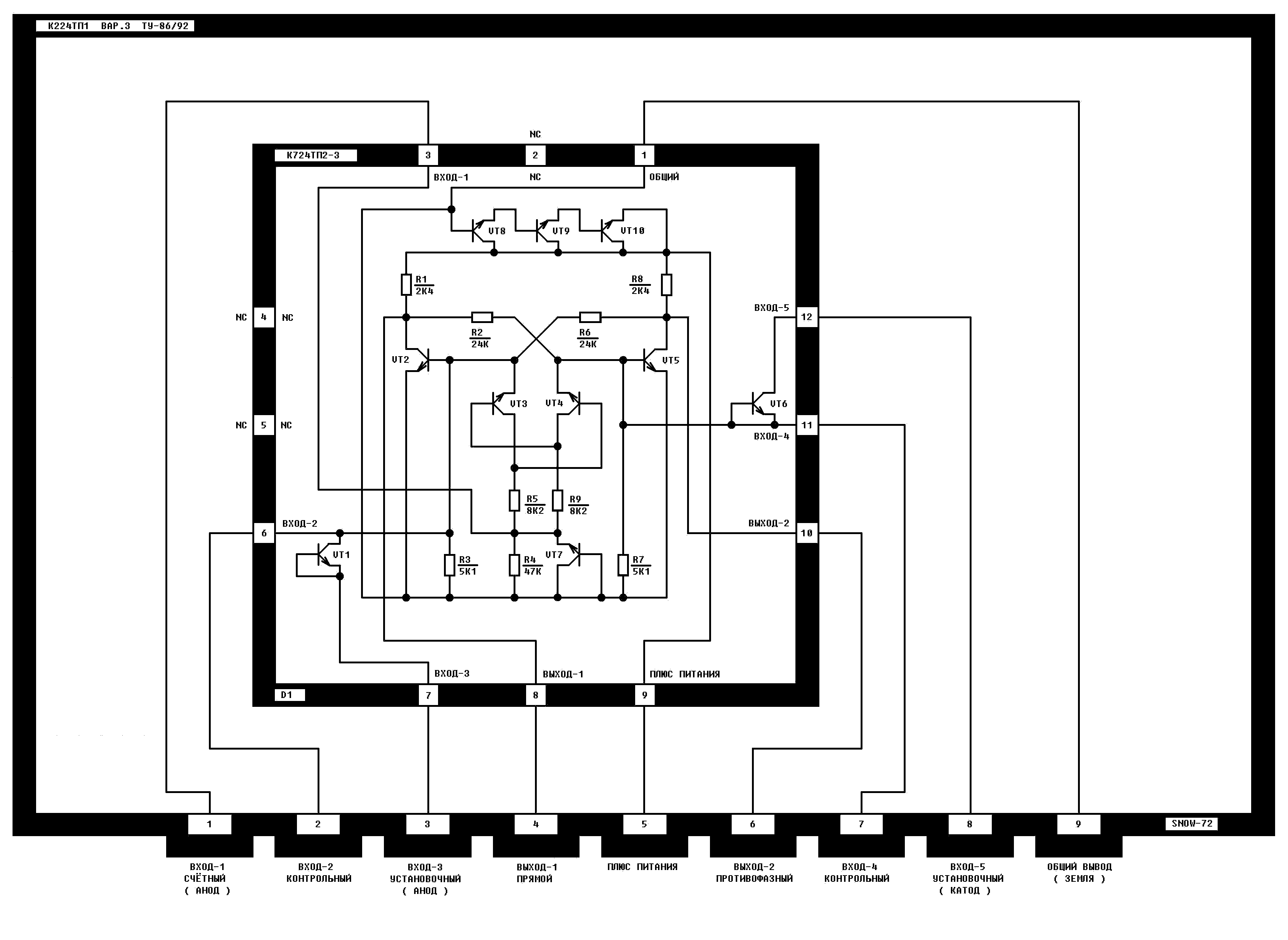

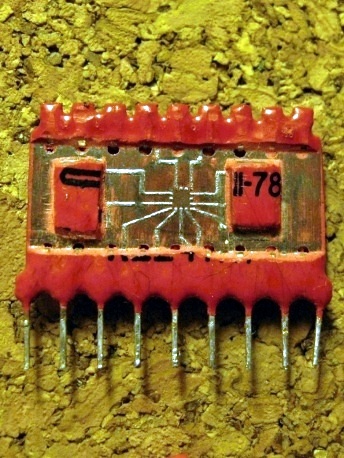

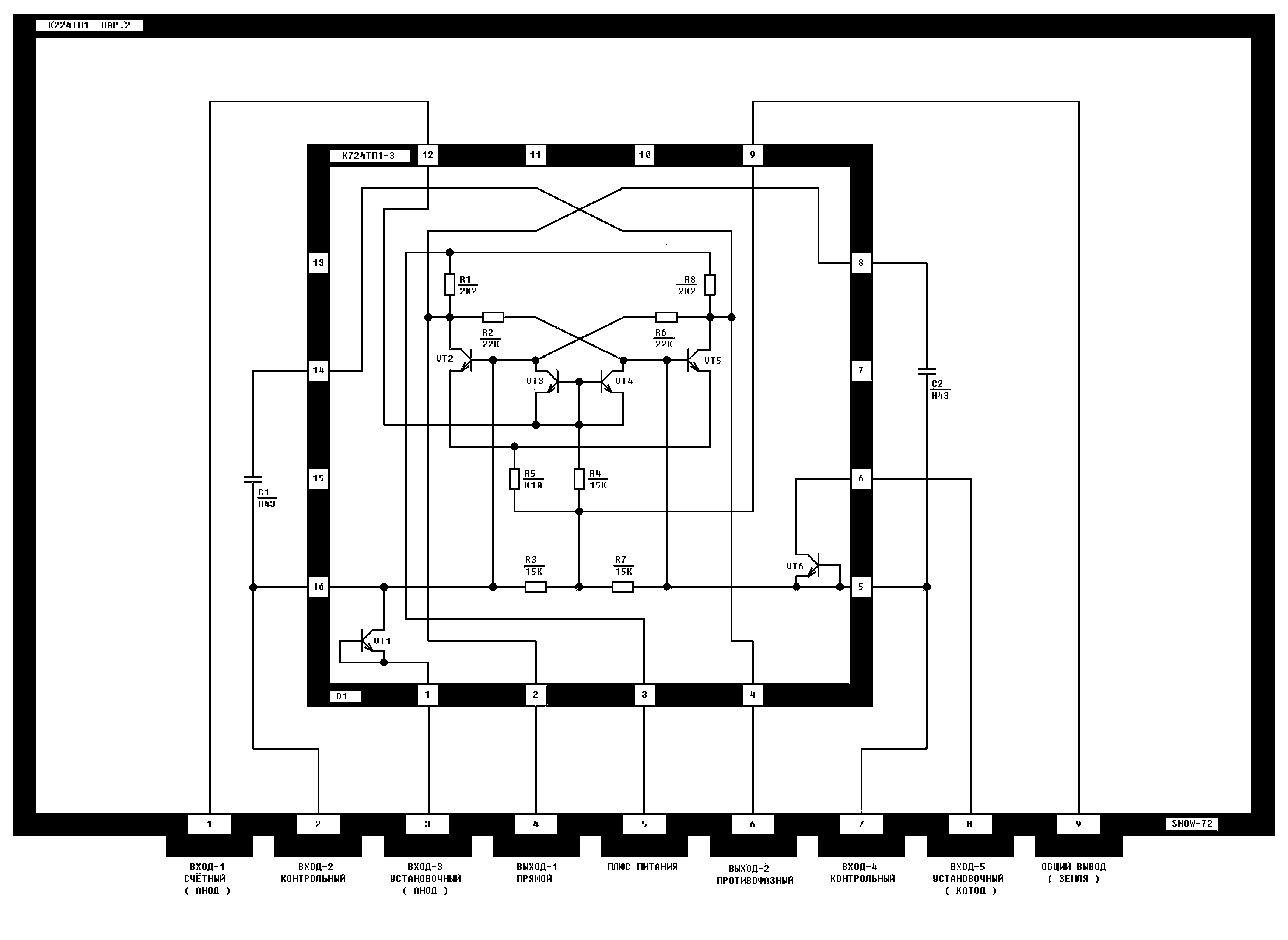

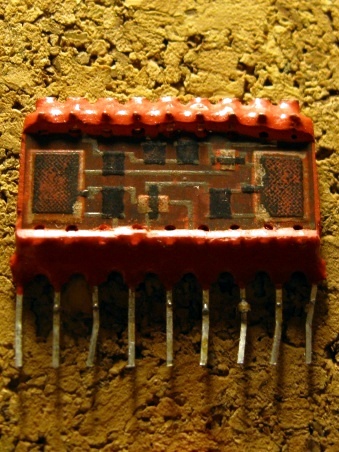

Но в дальнейшем микросборка была переведена на интегральные кристаллы, причем выпускалась во многих вариантах - сначала на К724ТП1-3:


(информация с форума "Портативного ретрорадио")

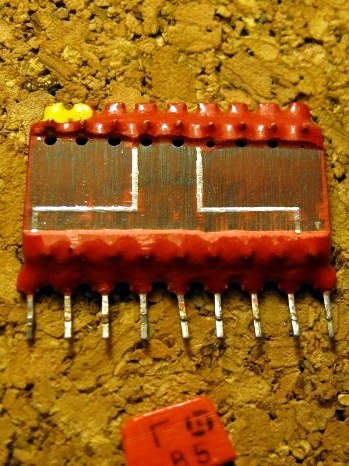

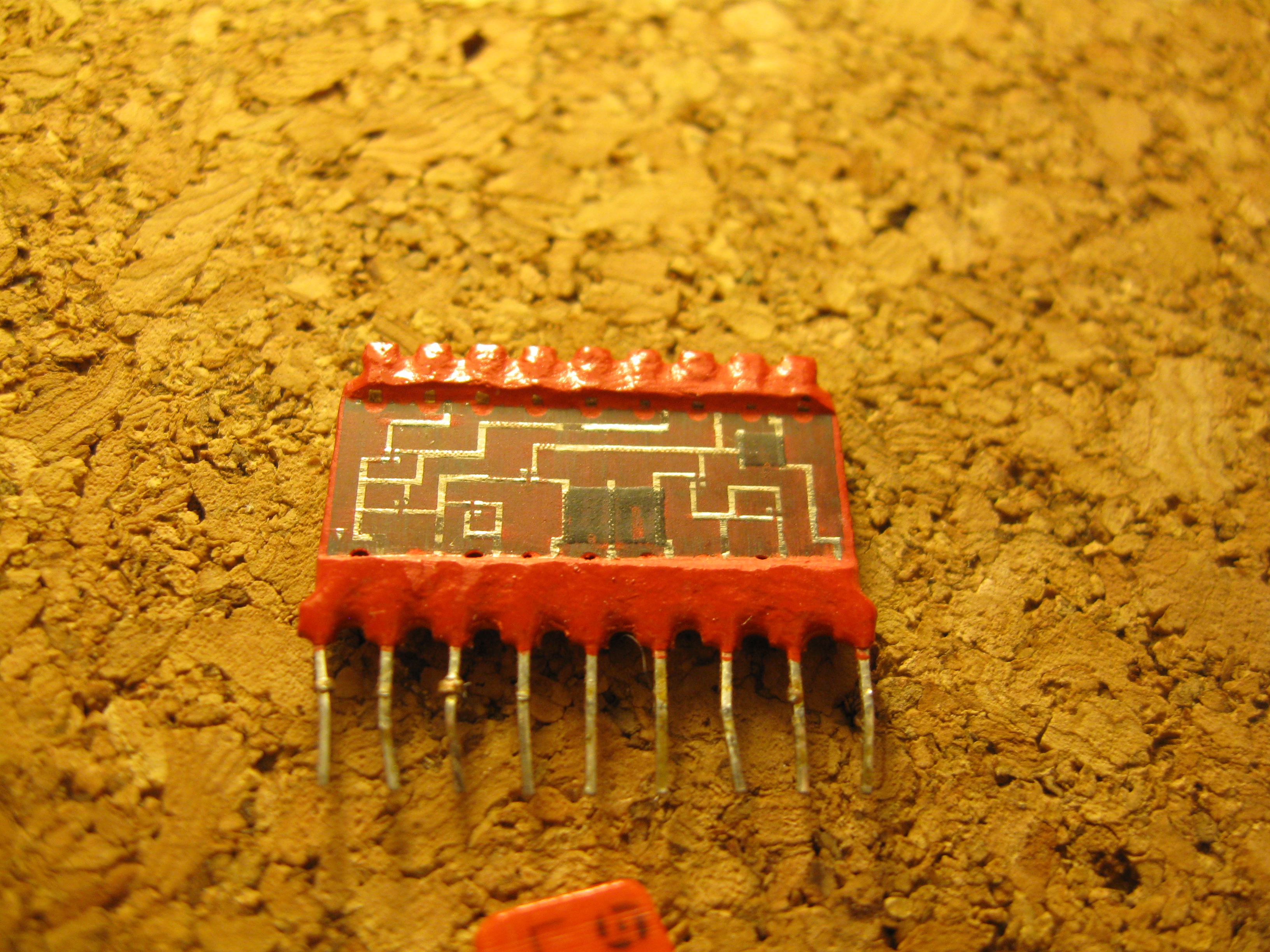

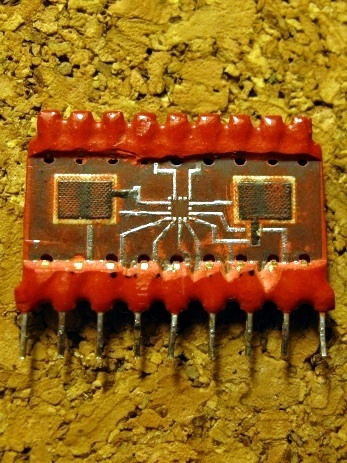

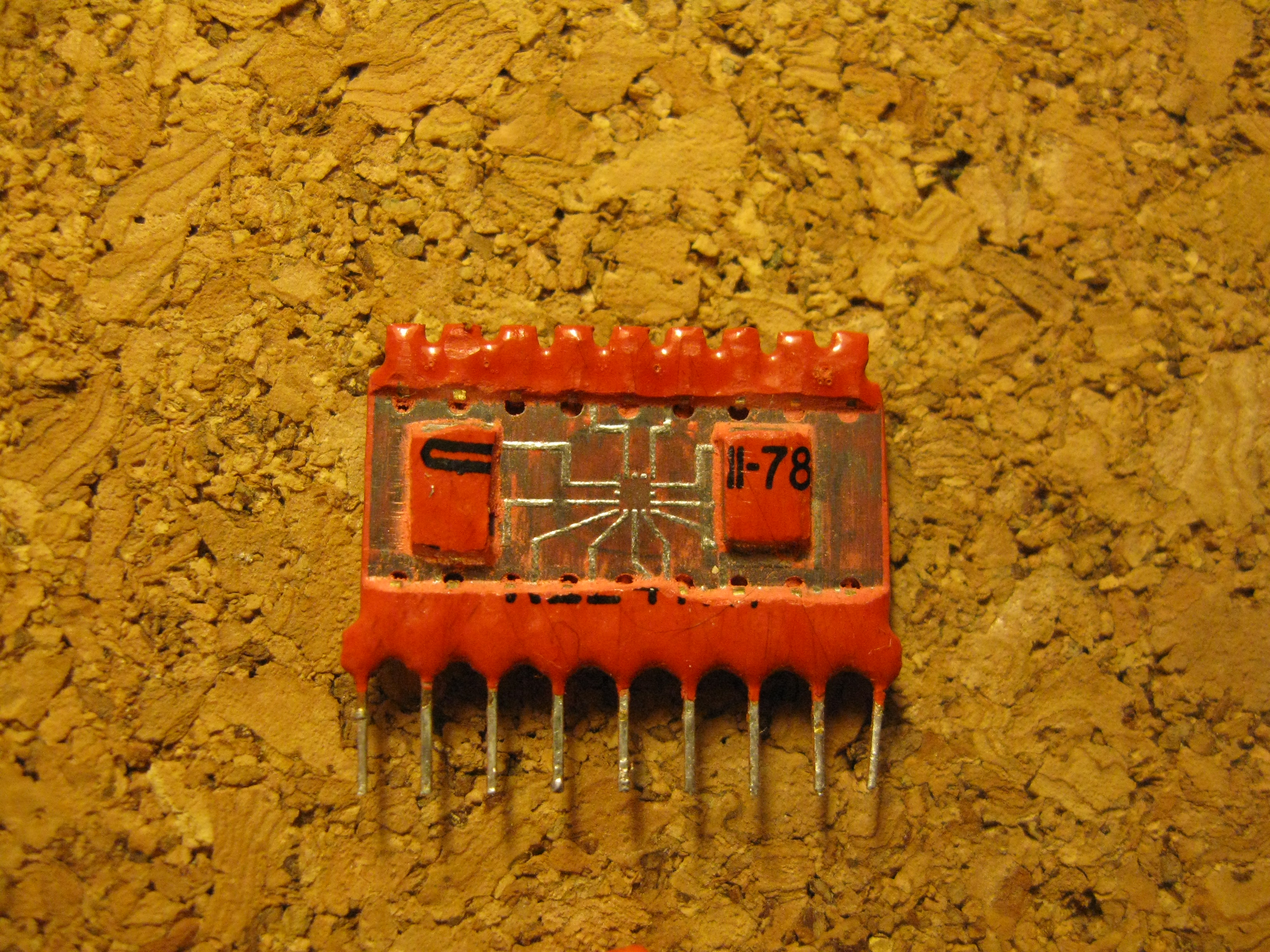

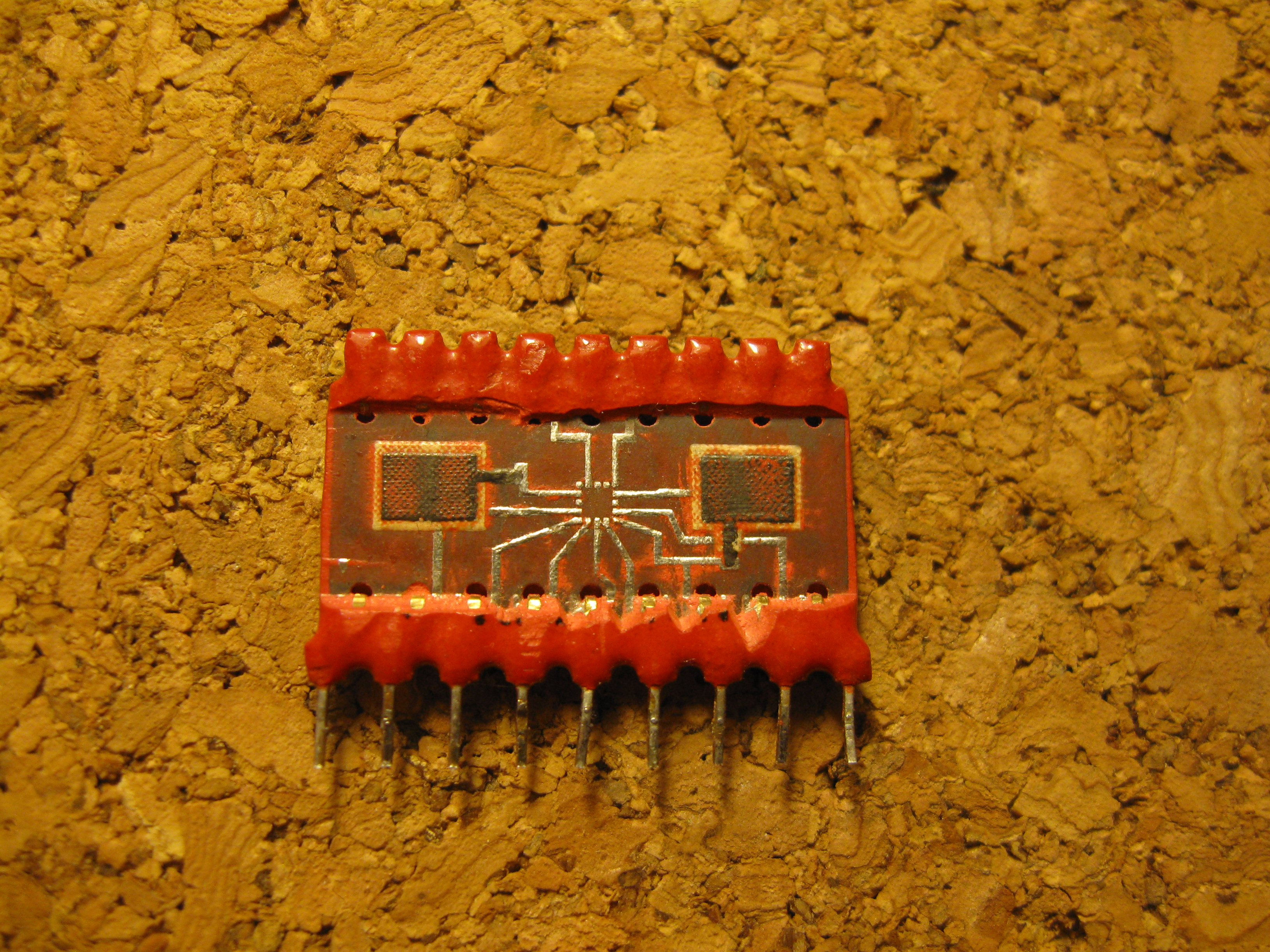

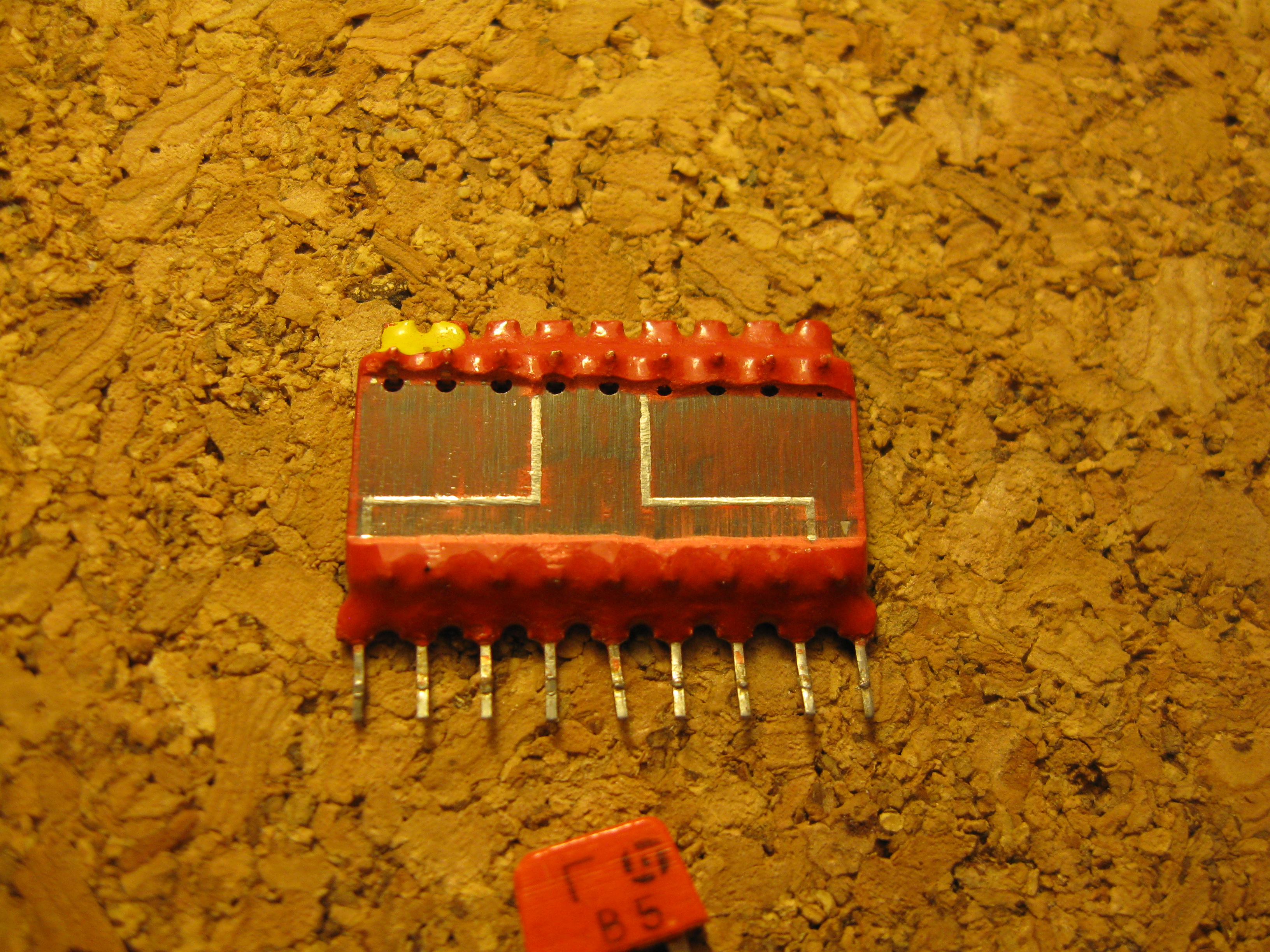

тут имелись также и технологические разновидности, конденсаторы могли быть выполнены напылением (верхний вариант), либо взяты дискретные керамические:

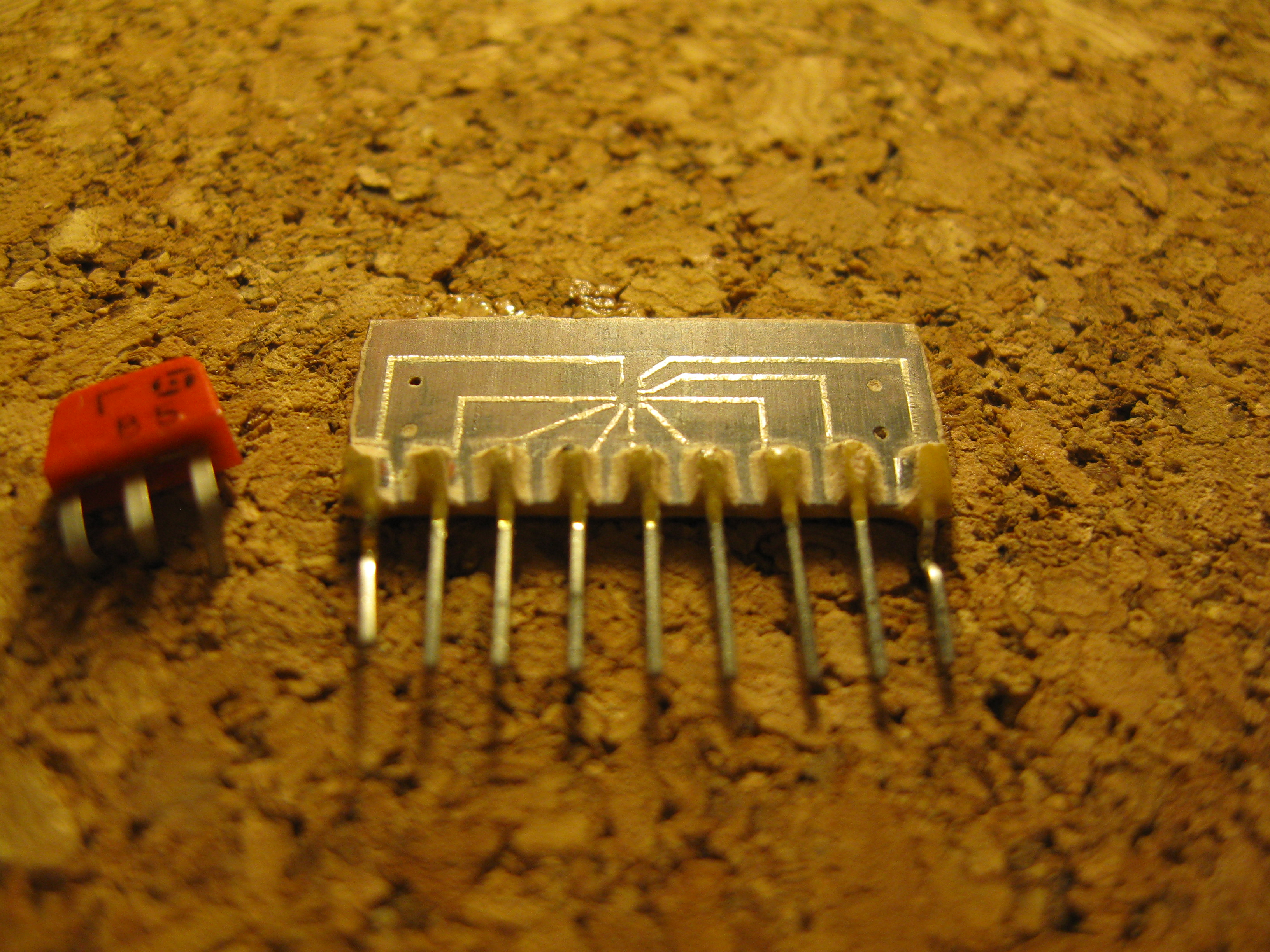

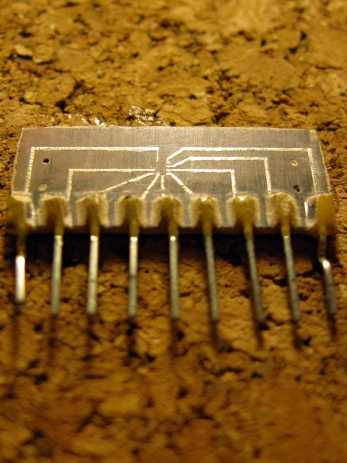

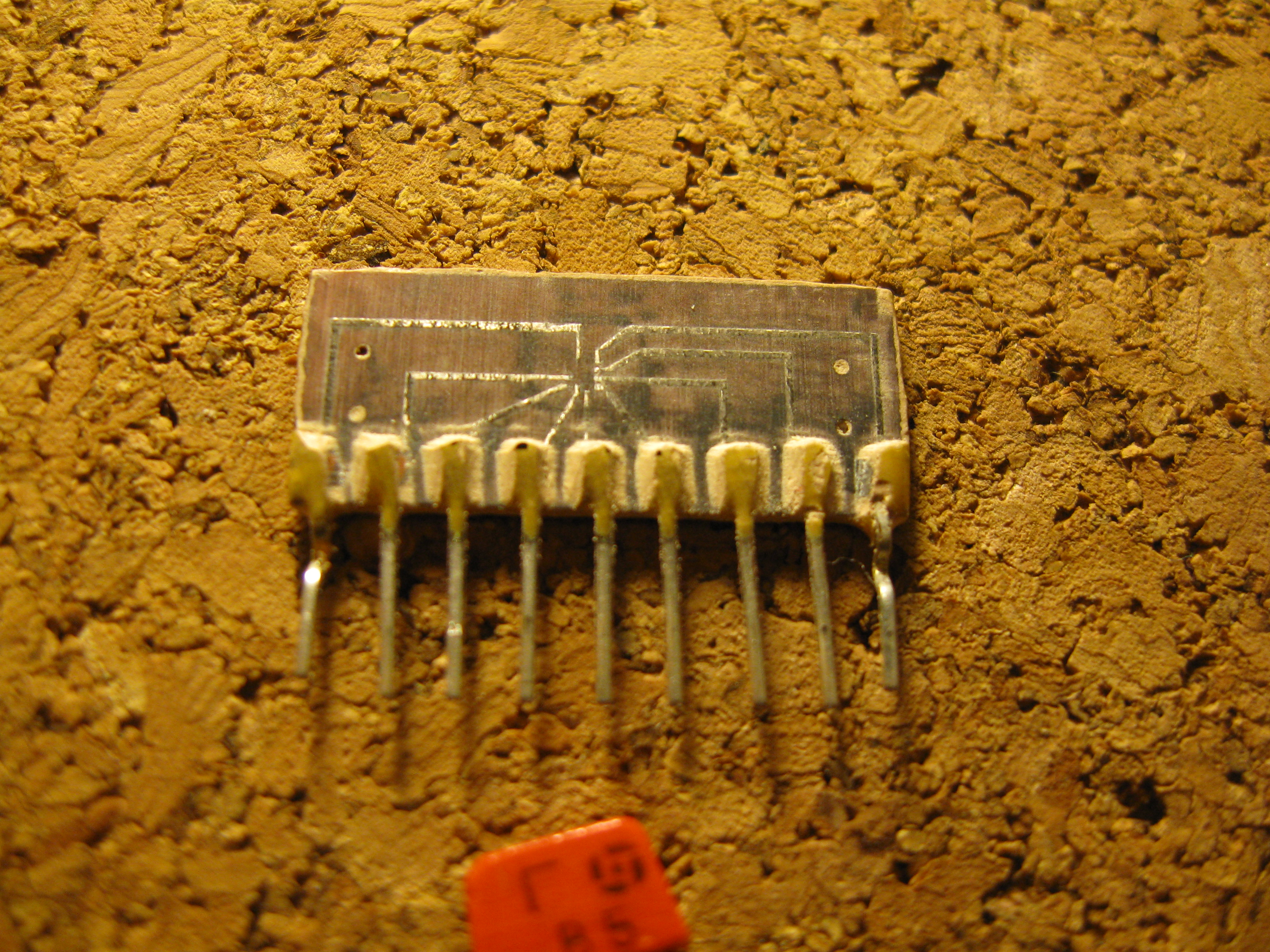

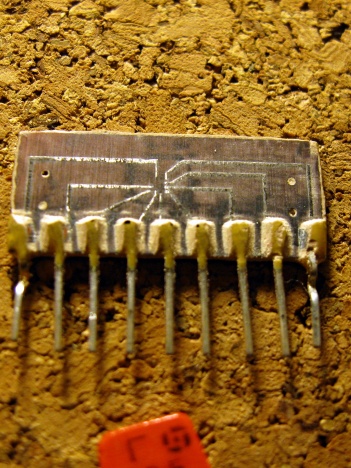

... и в итоге на К724ТП2-3 :

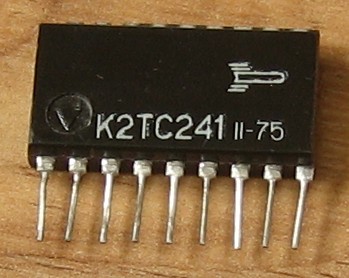

К2ТС241

Универсальный (RST) триггер для блоков развертки и блоков декодирования цветных телевизоров.

Среди микросхем с новой системой обозначений ее нет, так что жизнь её была недолгой.

Справочный лист на нее.

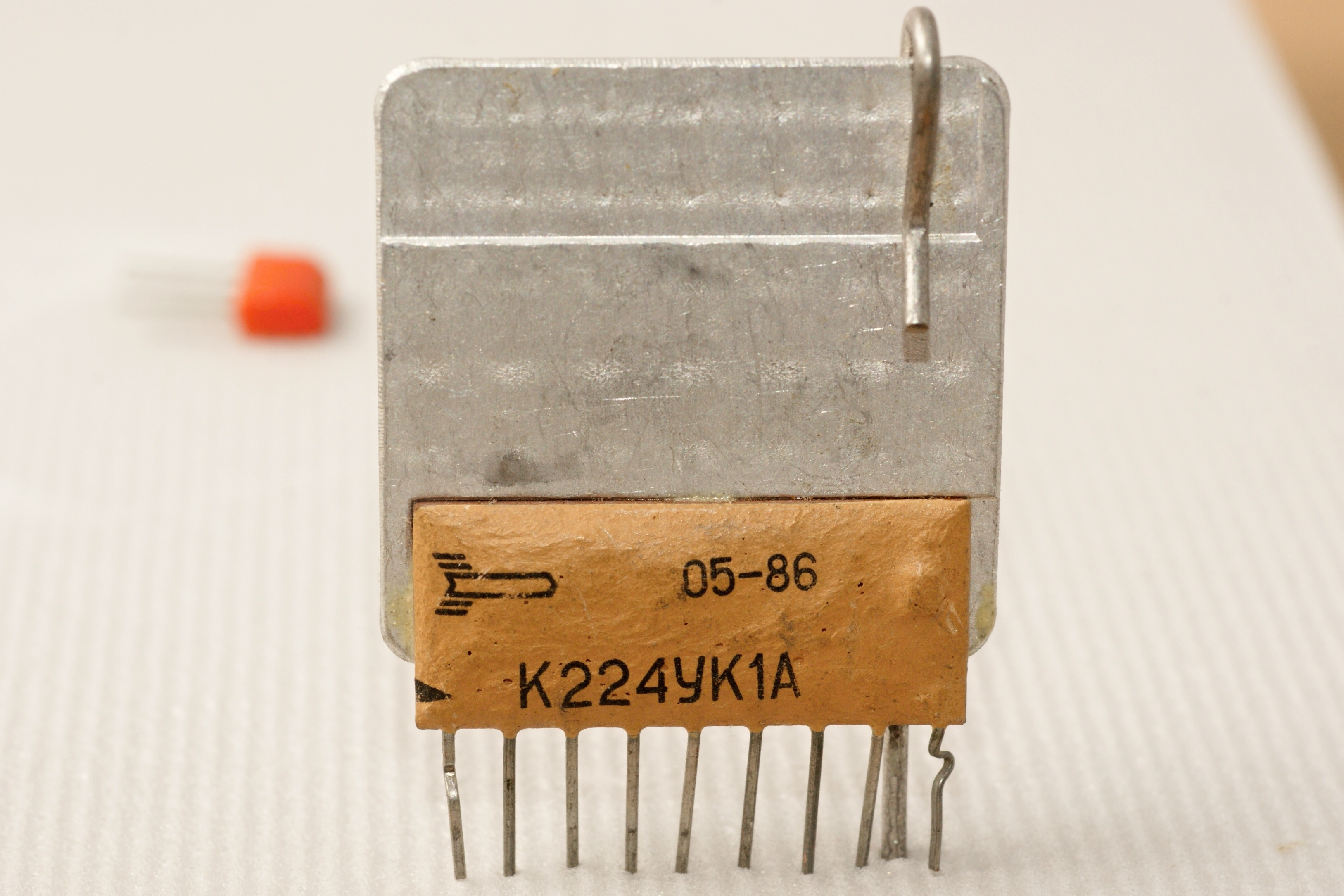

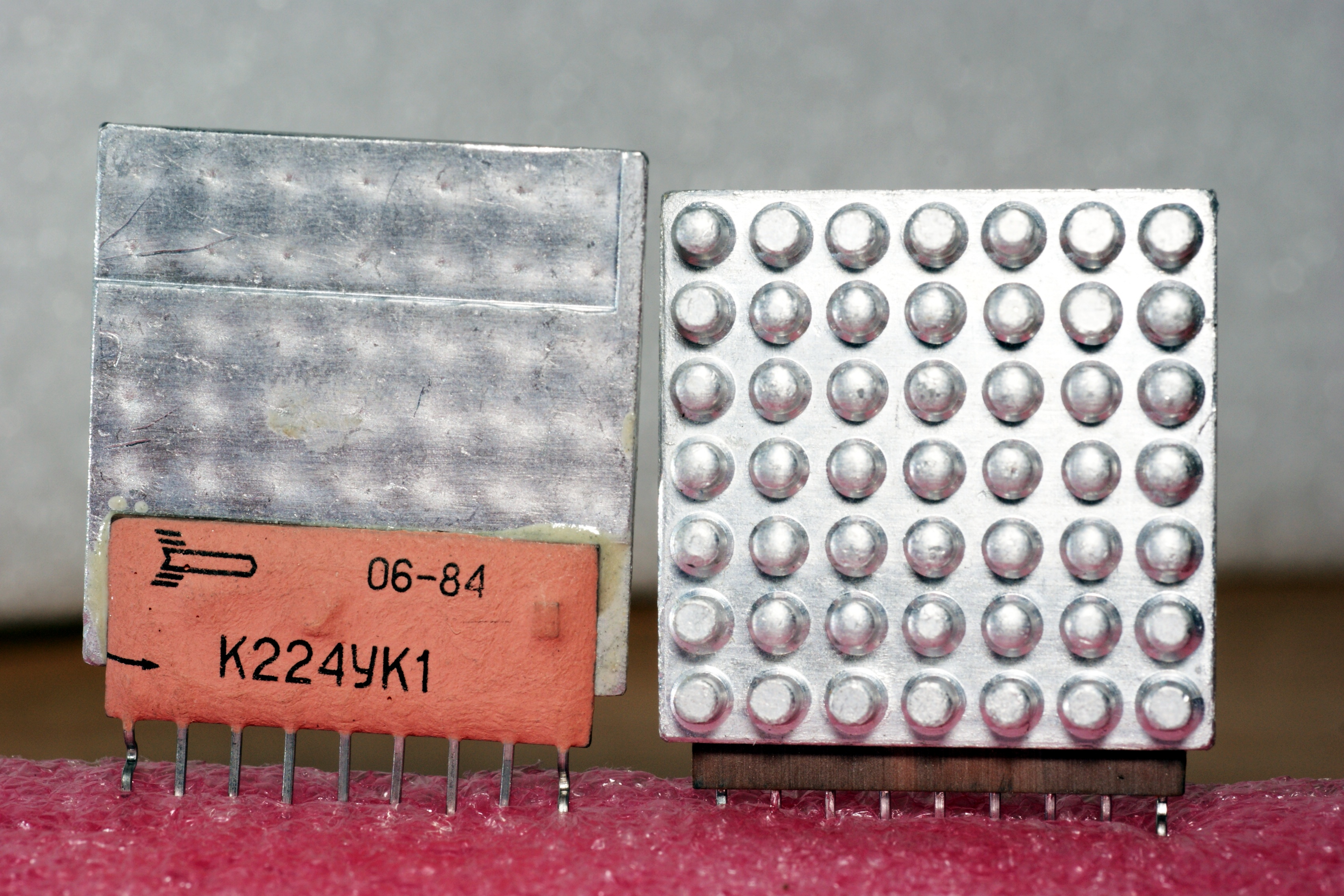

К224УК1, К224УК1А

С некоторой оторопью я обнаружил, что этой микросхемы нет в справочниках! вот уж казалось бы, серия бытовее некуда, никаких секретов, массовость и всё тому подобное - а вот поди ж ты...

Вчё, что удалось выудить - лишь краткое "К224УК1 (выходной одноканальный видеоусилитель) обеспечивает уровень параметров, соответствующих требованиям к телевизионным приемникам унифицированных стационарных цветных телевизоров (УСЦТ), БГИС содержит в своем составе мощные высоковольтные транзисторы и диоды. Применяется совместно с микросхемами К224ХА3 в модулях цветности. Микросхема имеет радиатор, обеспечивающий достаточный теплоотвод."

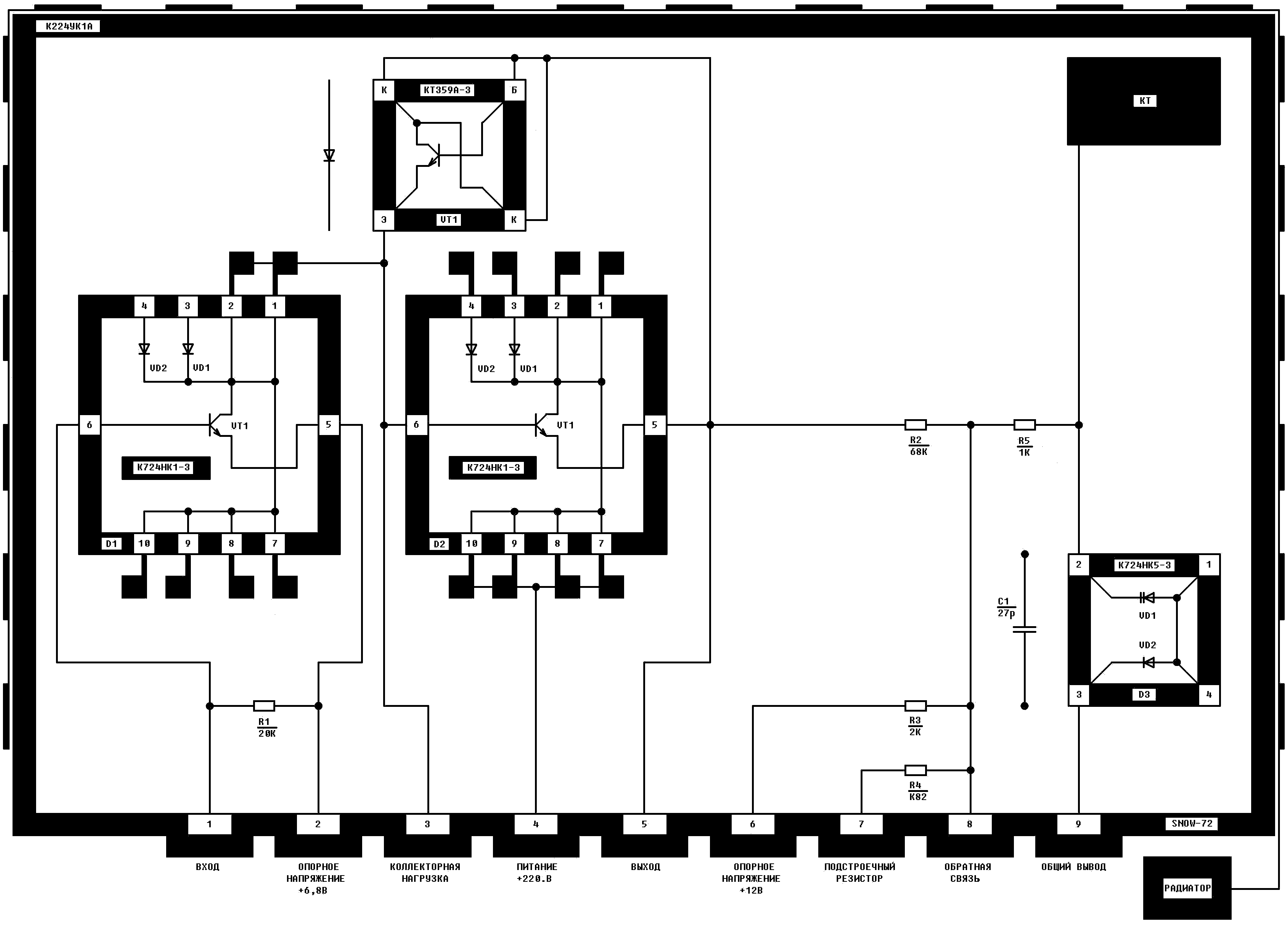

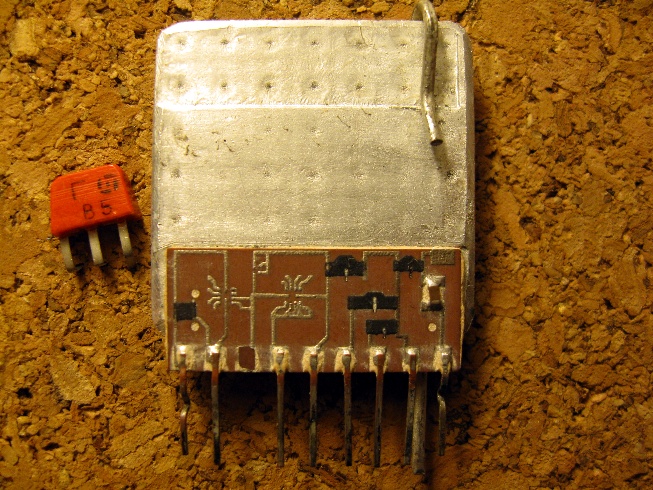

Первый вариант, К224УК1 был разработан на "Восходе" в 1984 году, в дальнейшем её модернизировали до К224УК1А. Модернизированный вариант собран на двух кристаллах - К724НК1-3 и К724НК5-3. Первый представляет собой n-p-n транзистор с двумя диодами, подключёнными анодами к коллектору. Второй - два диода с общим анодом, причём первый используется в качестве корректирующего конденсатора.

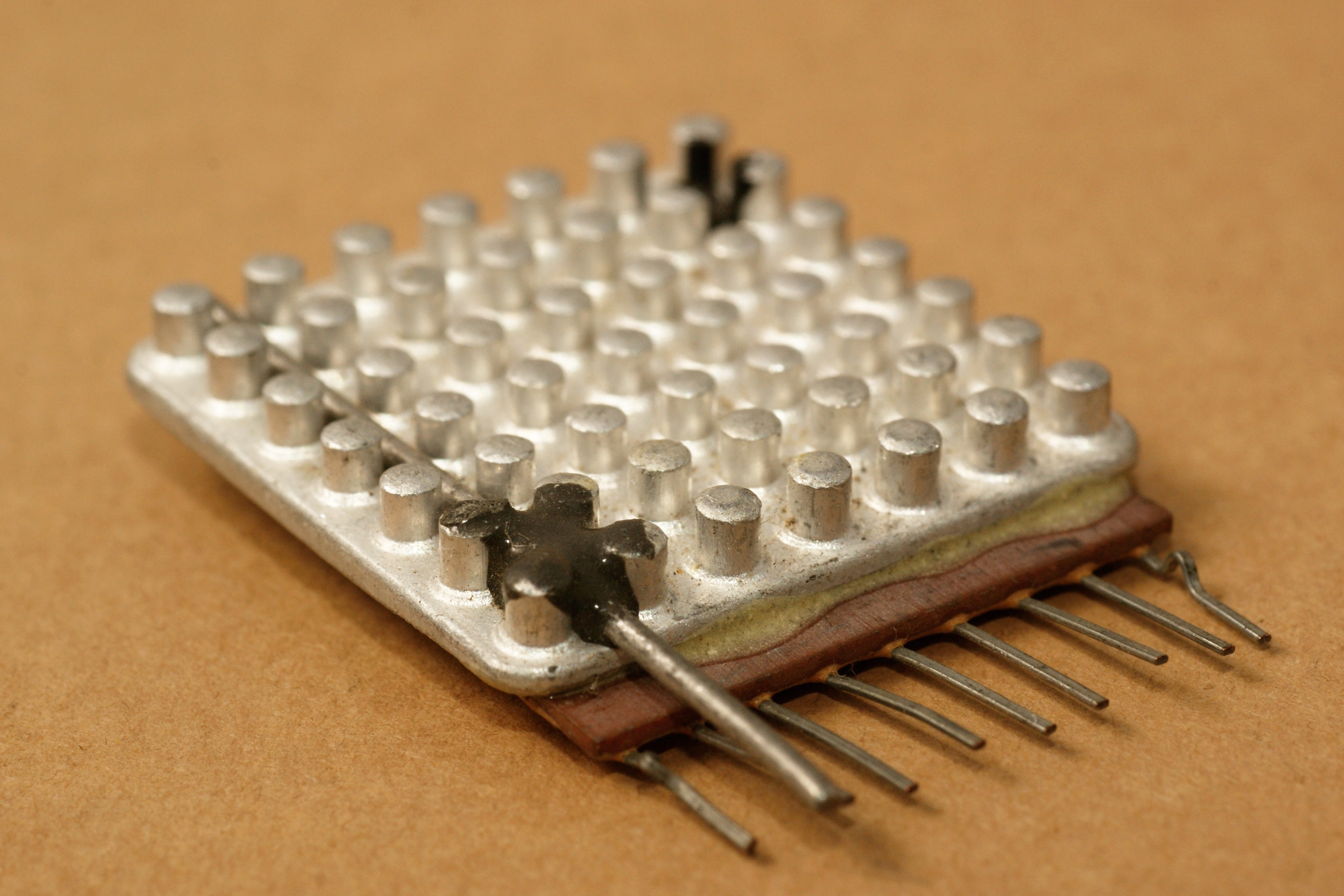

ГИС шла на грани по рассеиваемой мощности, первые радиаторы, штампованные из листового алюминия, заменили быстро на выдавленные игольчатые, но тепловой режим был всё же тяжёлым. Были рекламации, попытки улучшить, а потом от ГИС просто отказались и в новой продукции применили иную элементную базу.

В целом, микросхема просуществовала в качестве востребованного изделия с 84-го по 87-й. Справочный лист на неё. Датировать его можно не позднее 1986ым годом, и уже тогда там указано "Микросхемы в новых разработках не применять. Данные микросхемы относятся к ЗИП, т.е.являются составной частью изделий, предназначенной для замены находящейся в эксплуатации такой же части с целью поддержания или восстановления исправности или работоспособности изделия."


(фото с форума "Портативного ретрорадио")


(фото с форума "Портативного ретрорадио")

Поскольку я крайне неравнодушен к микросхемам со встроенным радиатором, то этот образец попал и в "Корпуса" :)))

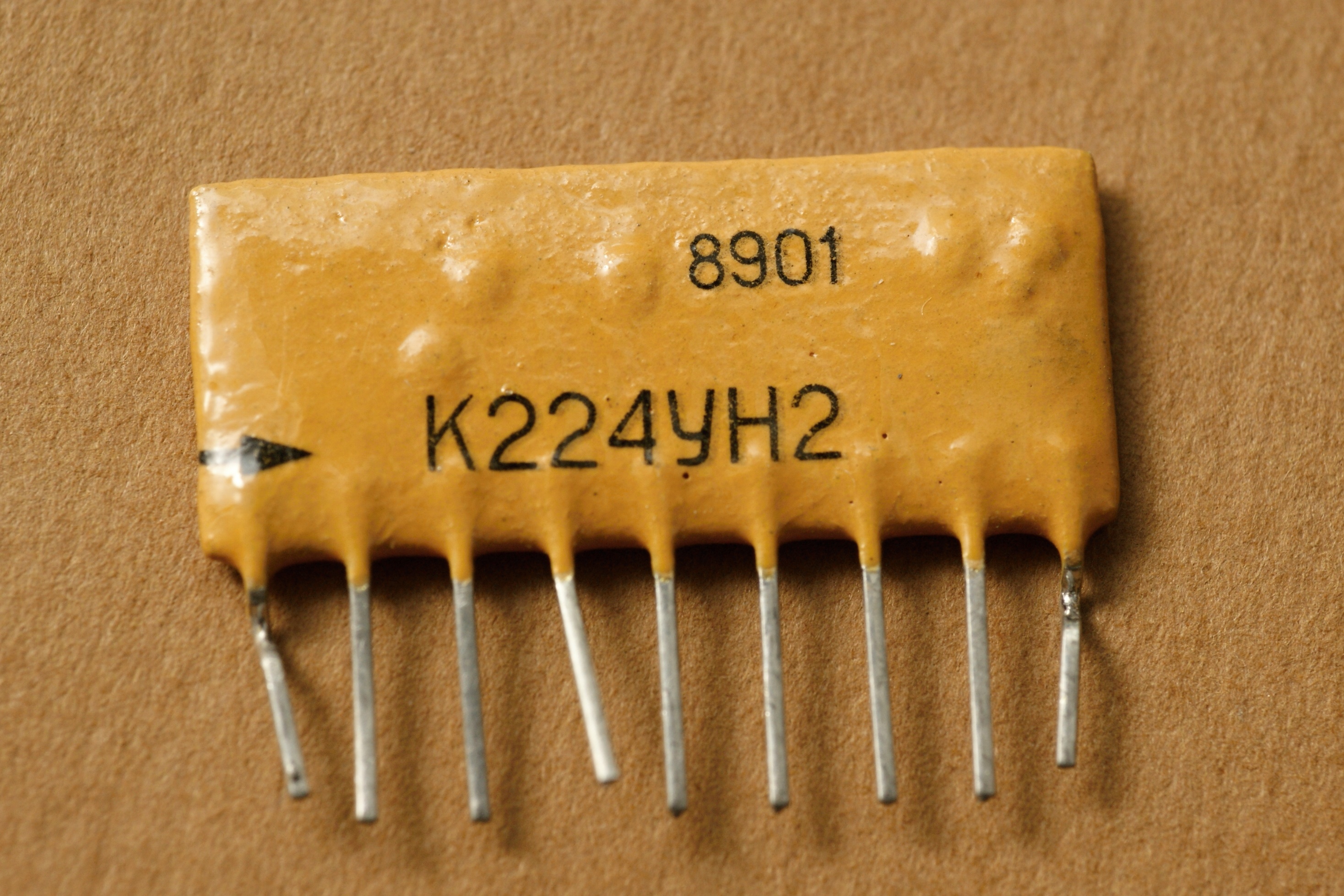

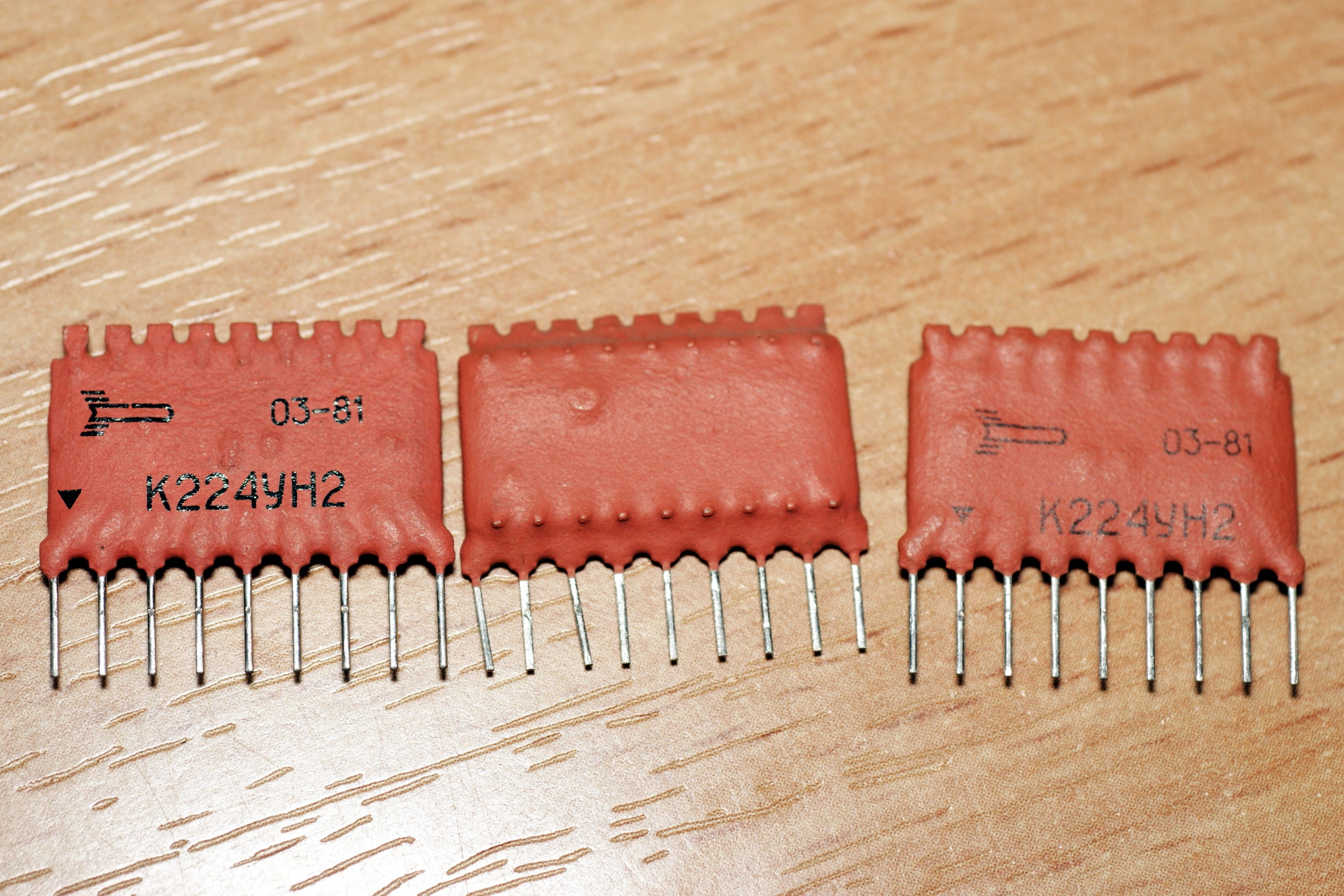

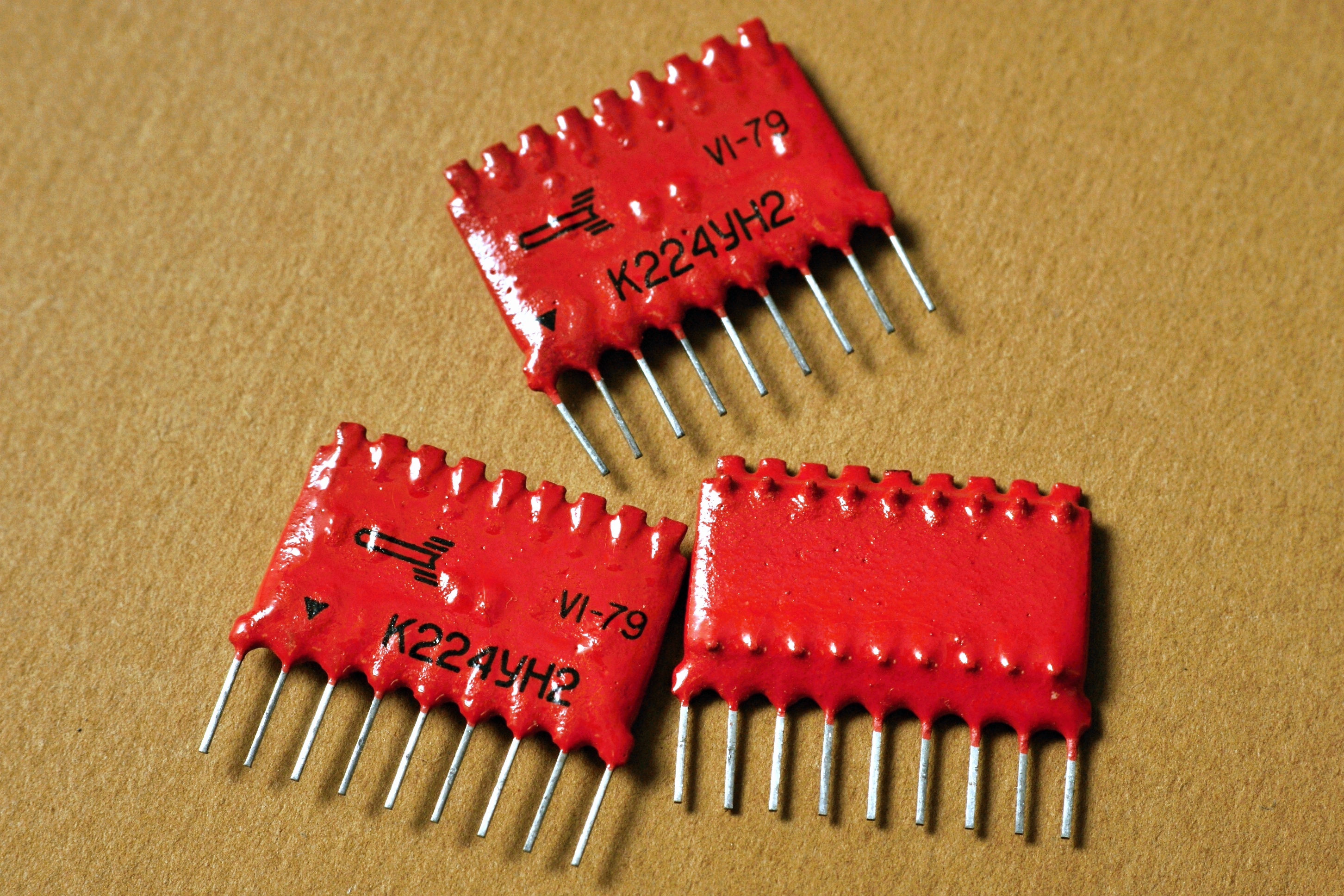

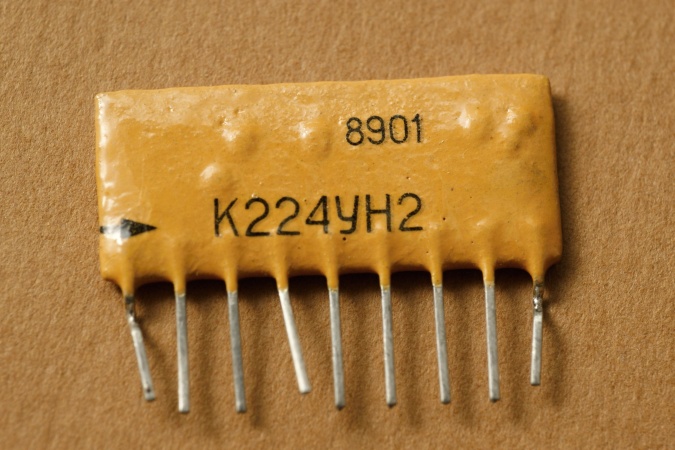

К224УН2

К224УН2 (ОКР "Нира-2") предназначена для работы в портативных радиостанциях типа "ЛЕН" в качестве микрофонного усилителя звуковой частоты диапазона 300-3400 Гц со специальной (спадающей) частотной характеристикой.

Справочные данные и заводской паспорт на нее.

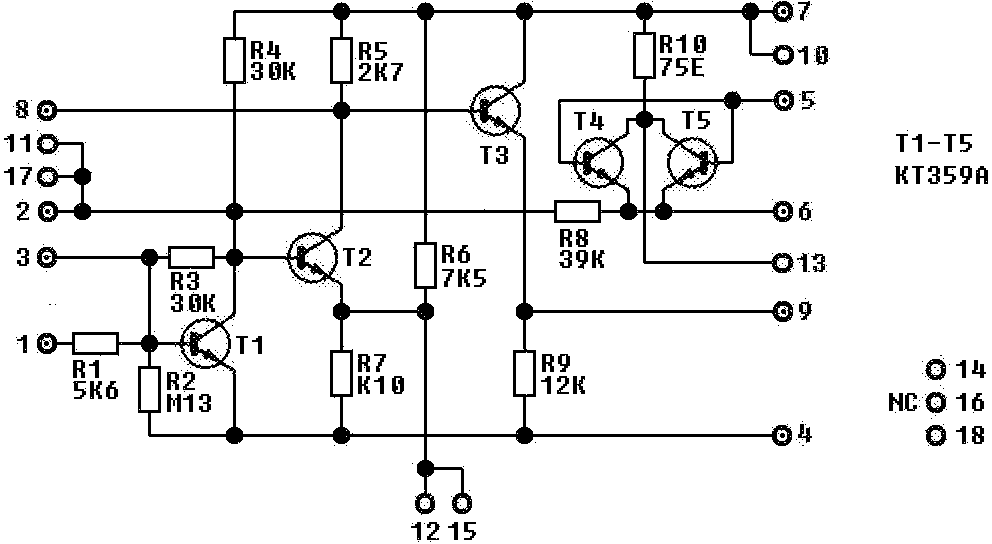

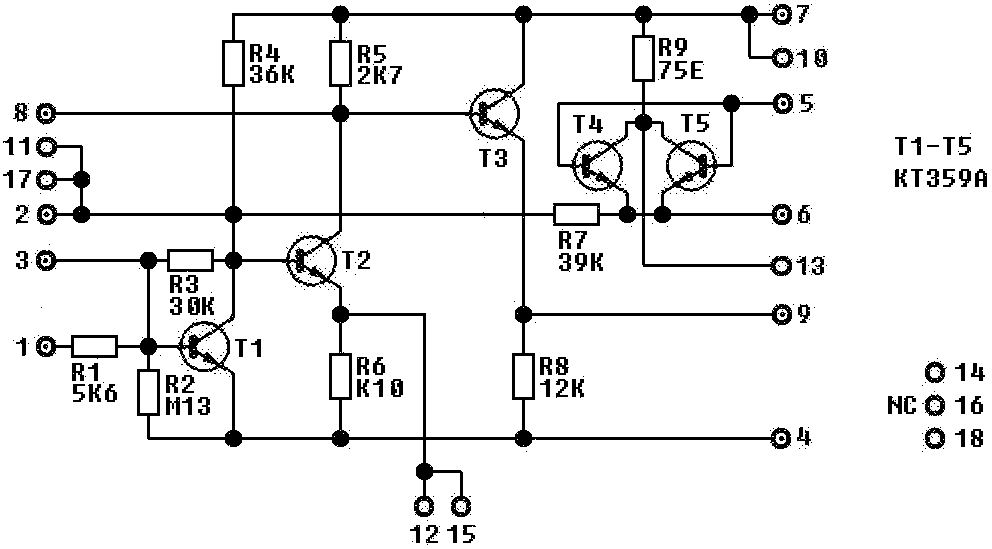

Микросборка имела целых три варианта платы, отличавшихся величиной резисторов и взаимным расположением элементов на активной стороне.

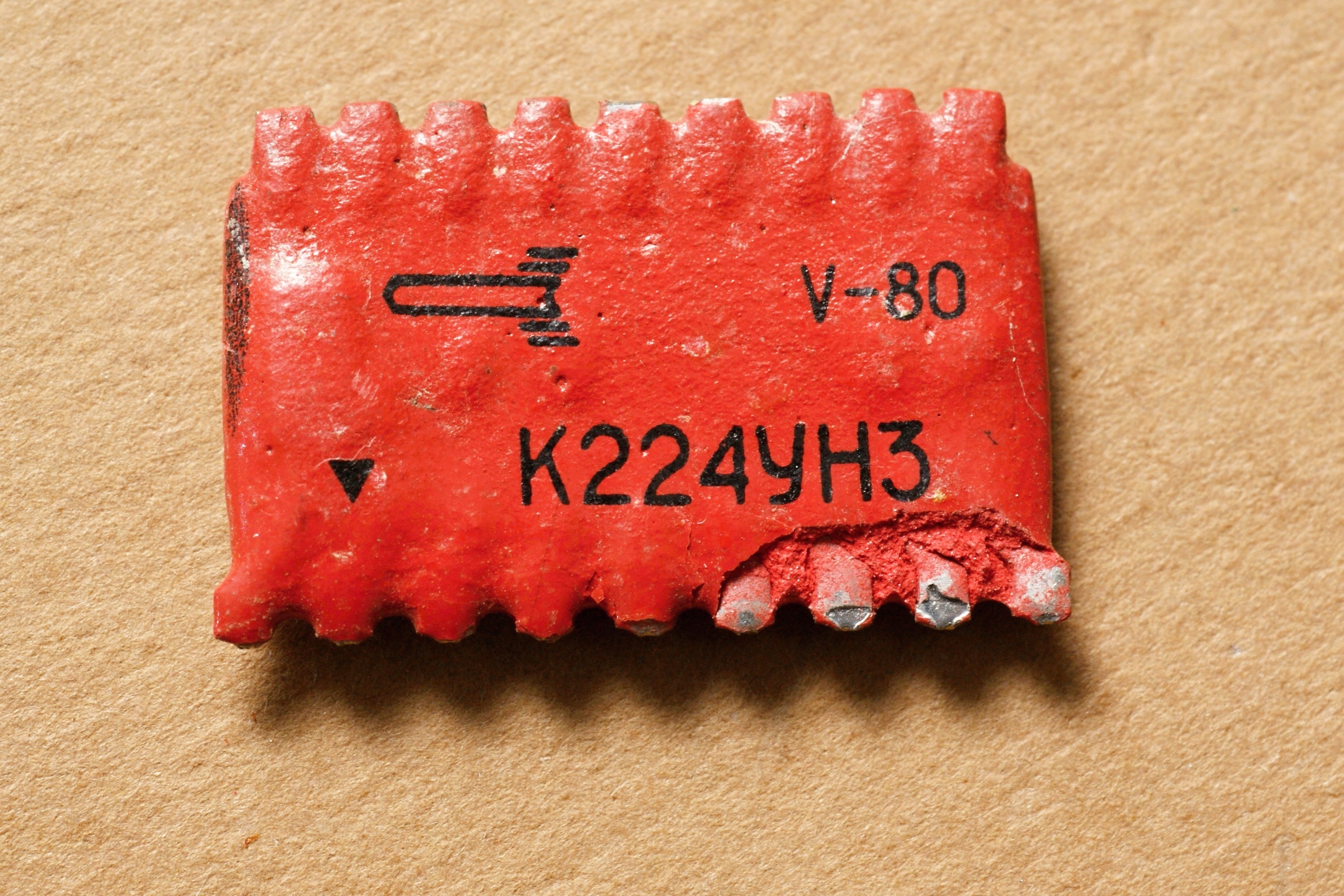

К224УН3

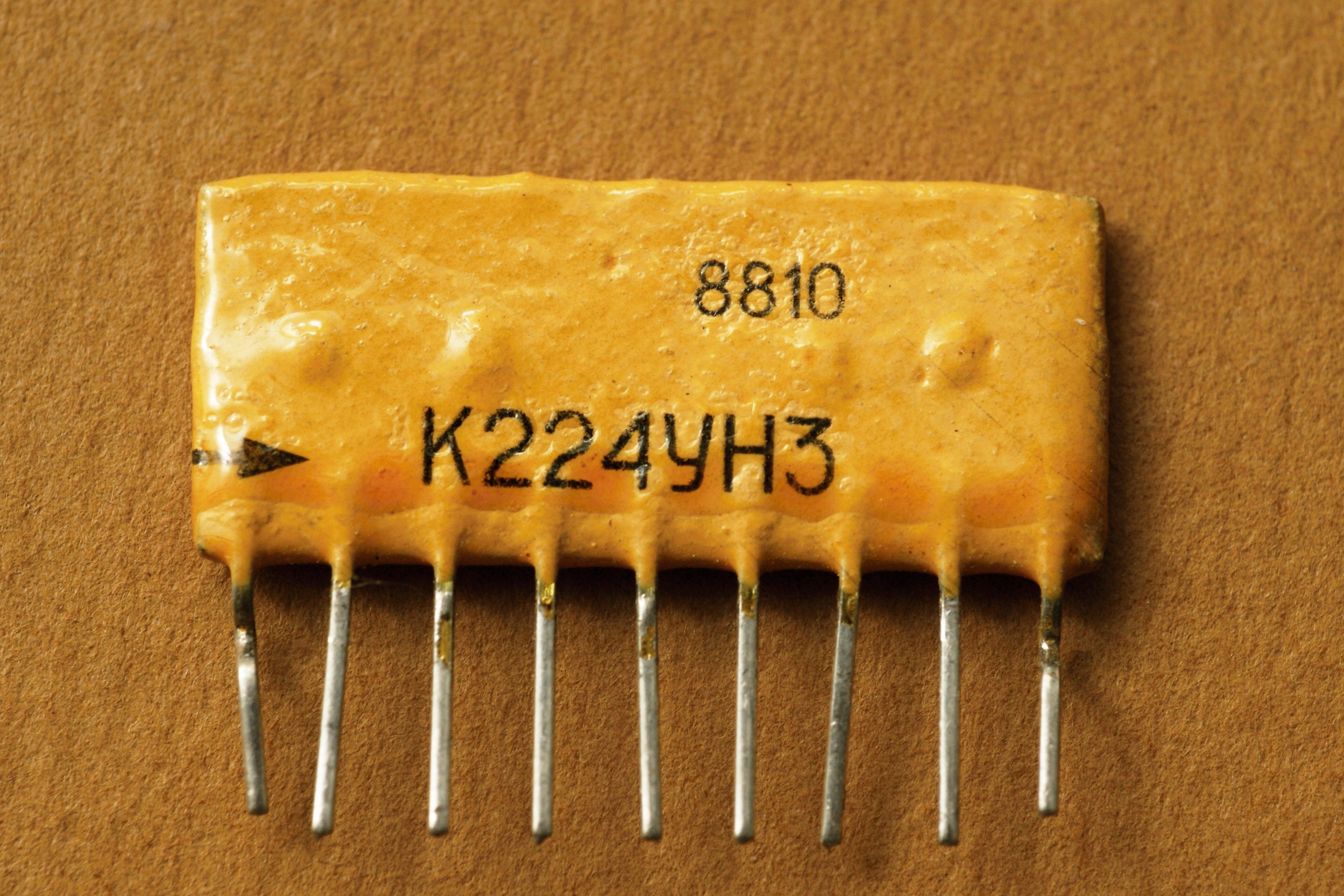

микросхема К224УН3

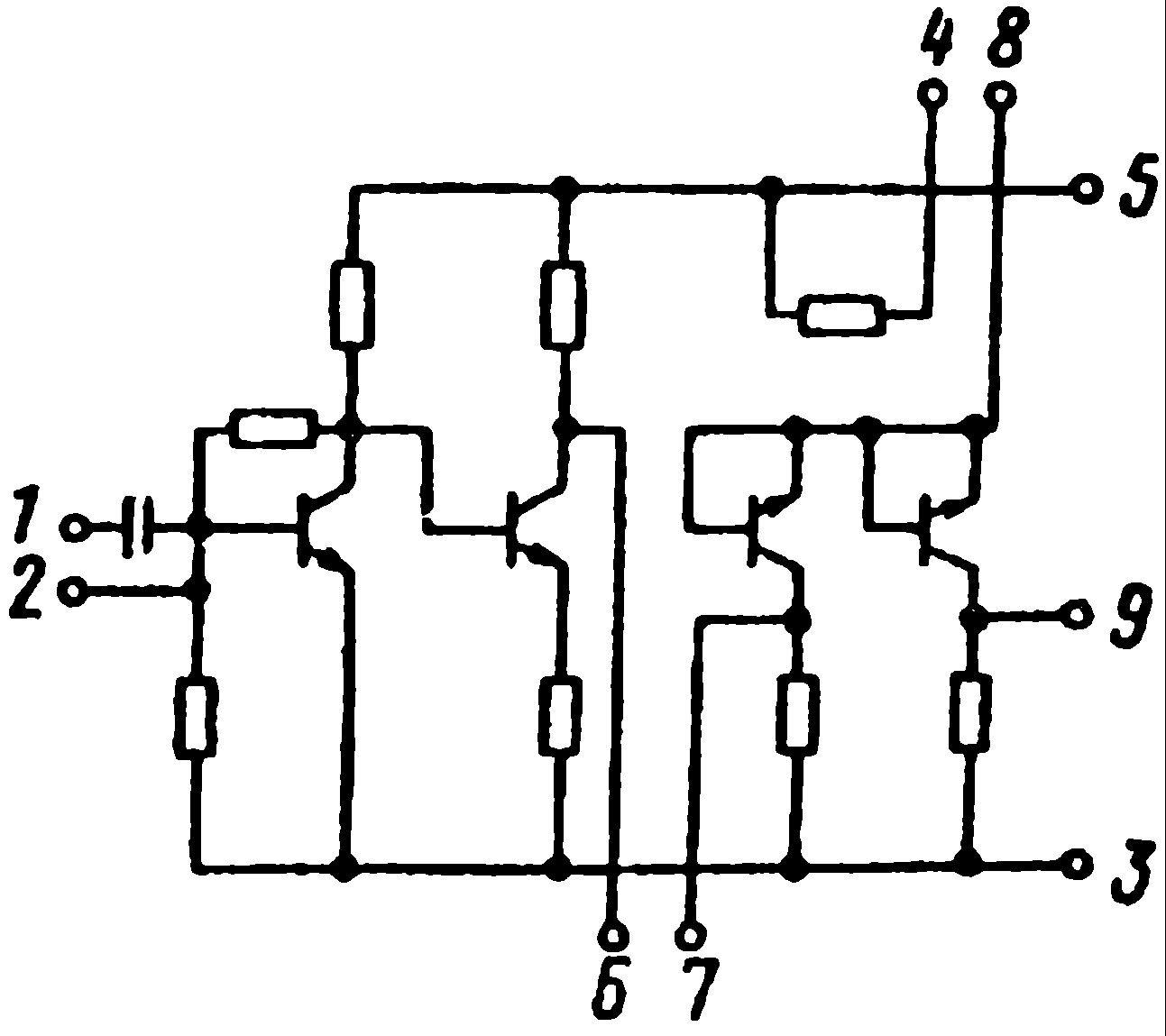

Микросхема К224УН3 разработана совместно с УН2 для работы в портативных радиостанциях типа "ЛЕН", и выполняет обратную функцию - усиление сигналов звуковой частоты с подъёмом частотной характеристики.

Заводской паспорт на нее.

Электрические параметры

Напряжение питания 9 В +-20%

Выходное напряжение на выводе 6 - 2,7...6,3 В

Выходное напряжение на выводе 9 - 0,4...0,6 В

Ток потребления не более 5 мА

Коэффициент усиления напряжения не менее 5

Коэффициент гармоник не более 6%

микросхема К224УН3

В поздних выпусках из схемы убрали С1, R7, R8, R1.

микросхема К224УН3

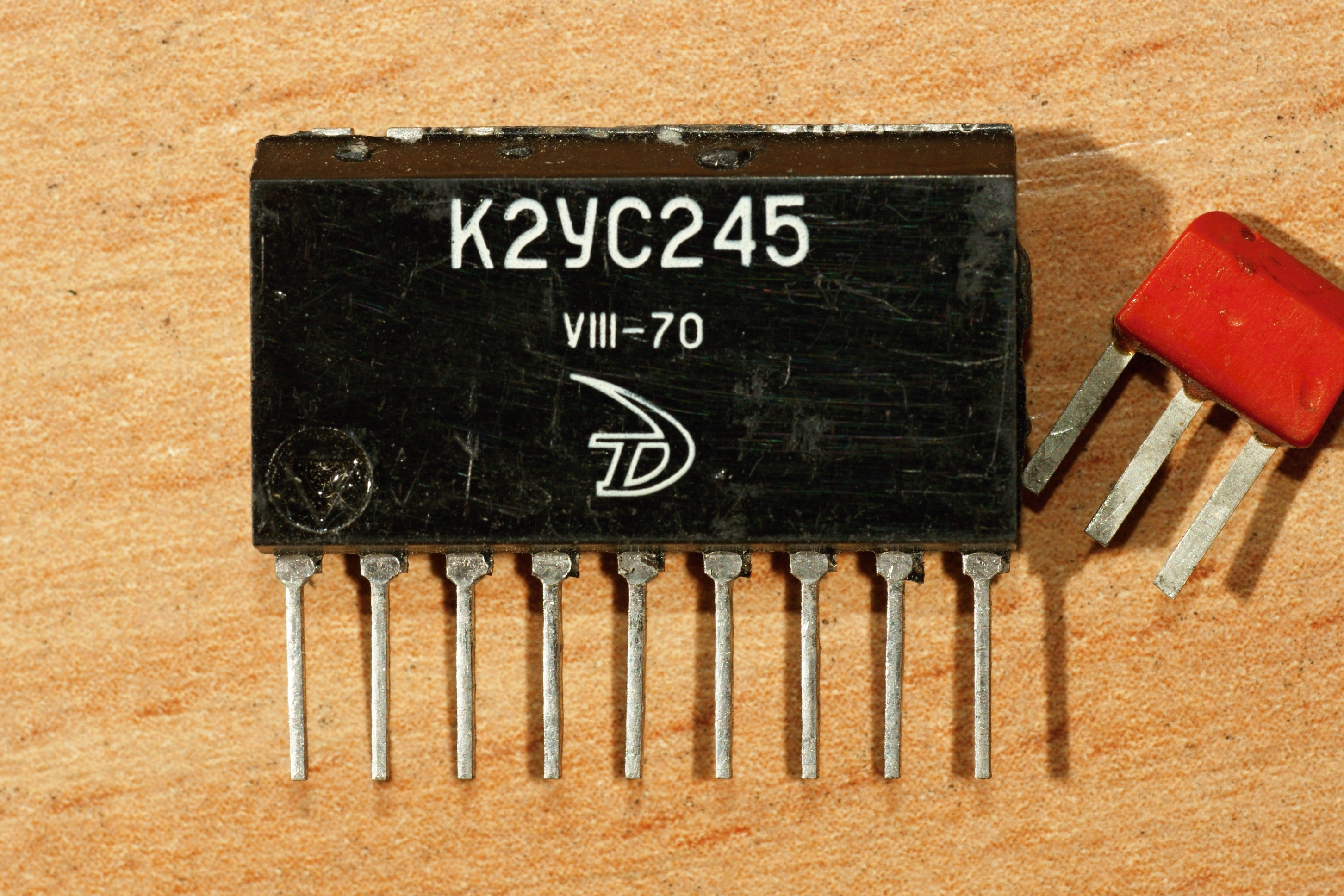

К2УС245, К224УН4

Предварительный резистивный усилитель для бестрансформаторных УНЧ бытовой звуковоспроизводящей аппаратуры.

Справочный лист на нее.

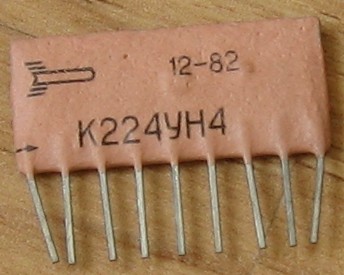

Любопытный факт, ближе к середине 70-х разработали и начали производить на опытном участке другую микросхему с названием К224УН4 - усилитель низкой частоты для применения в аппаратуре низовой радиосвязи как УНЧ с автоматическим регулированием усиления, а также как генератор синусоидальных колебаний со стабильной амплитудой.

Но очень быстро от неё отказались, и "отдали" обозначение К2УС245 - требовалось сменить обозначение согласно новой системе обозначения ИМС. А "та" К224УН4 осталась только в каталогах...

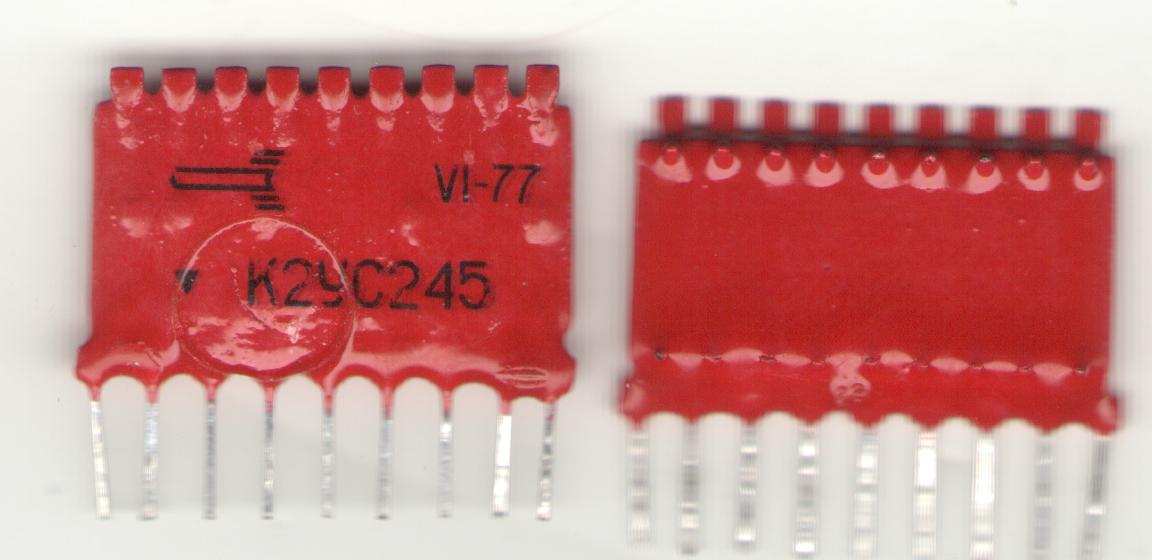

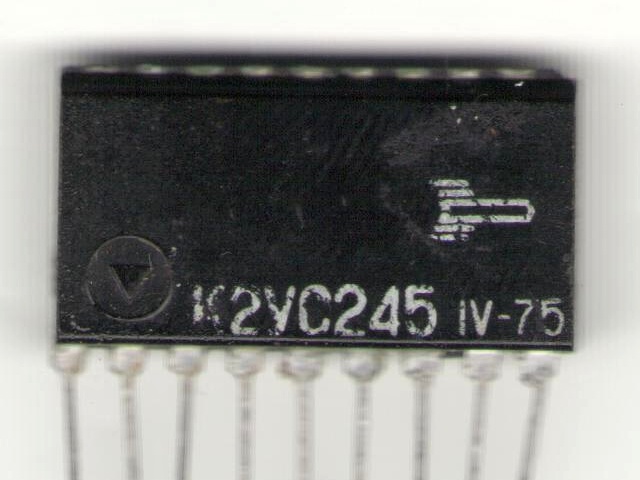

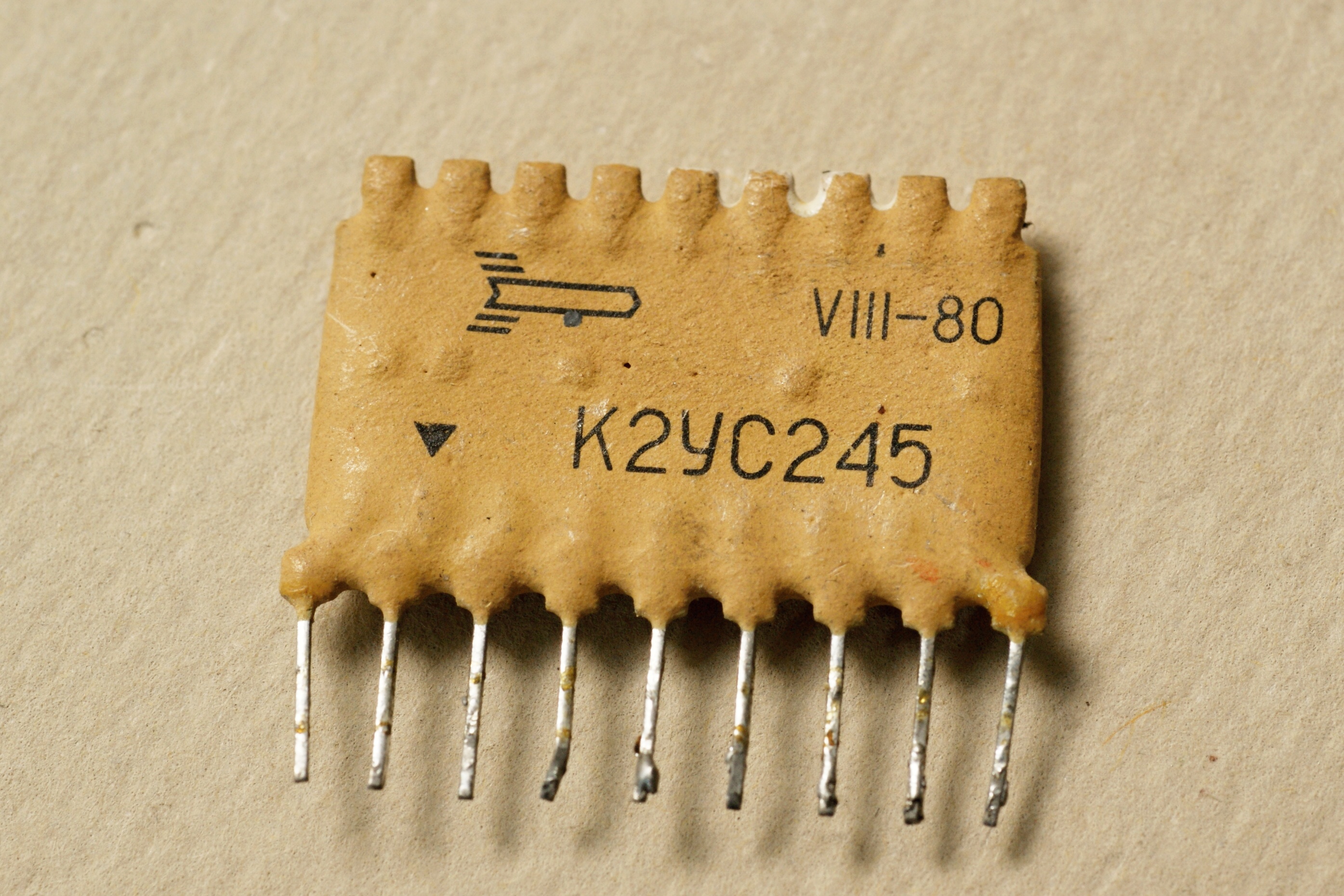

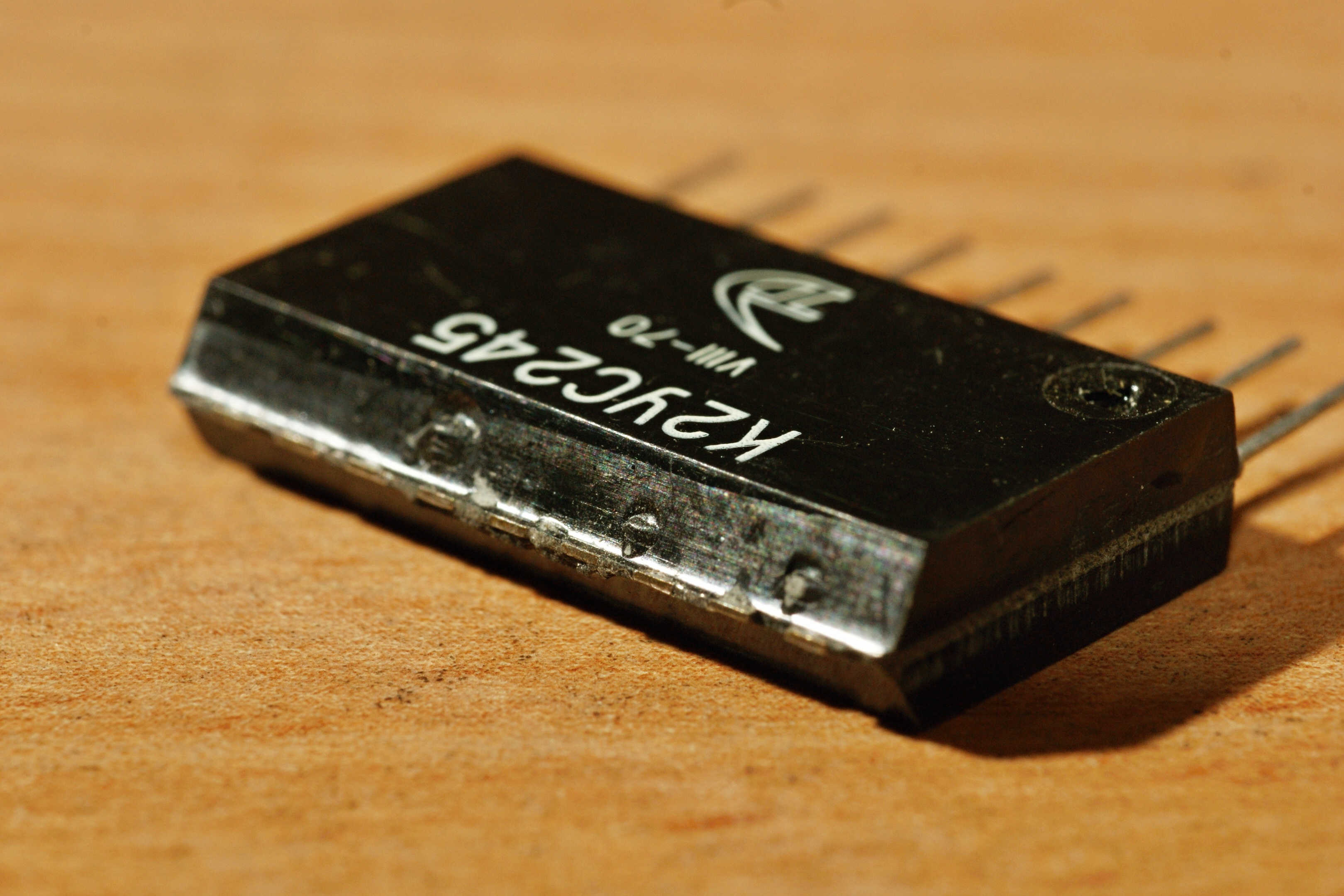

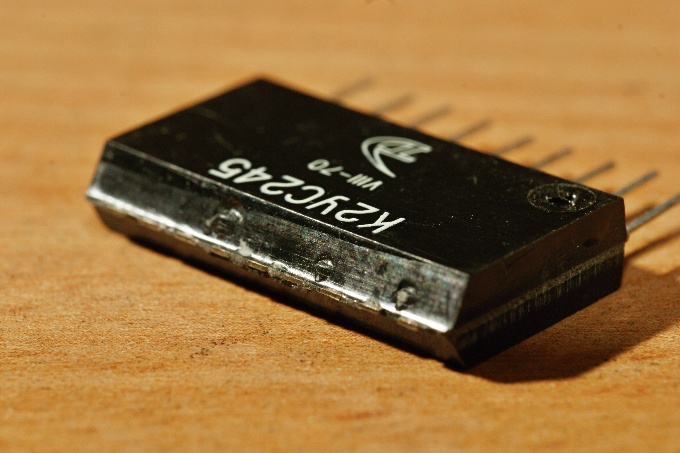

микросхема К2УС245

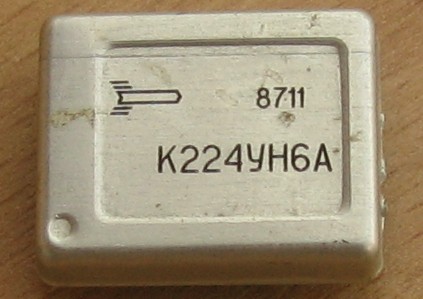

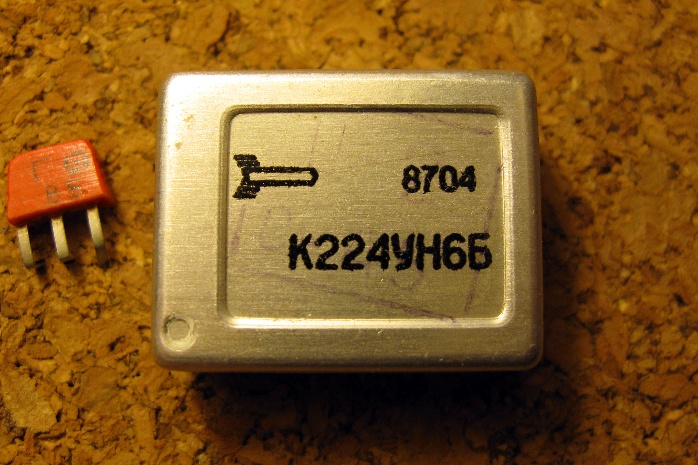

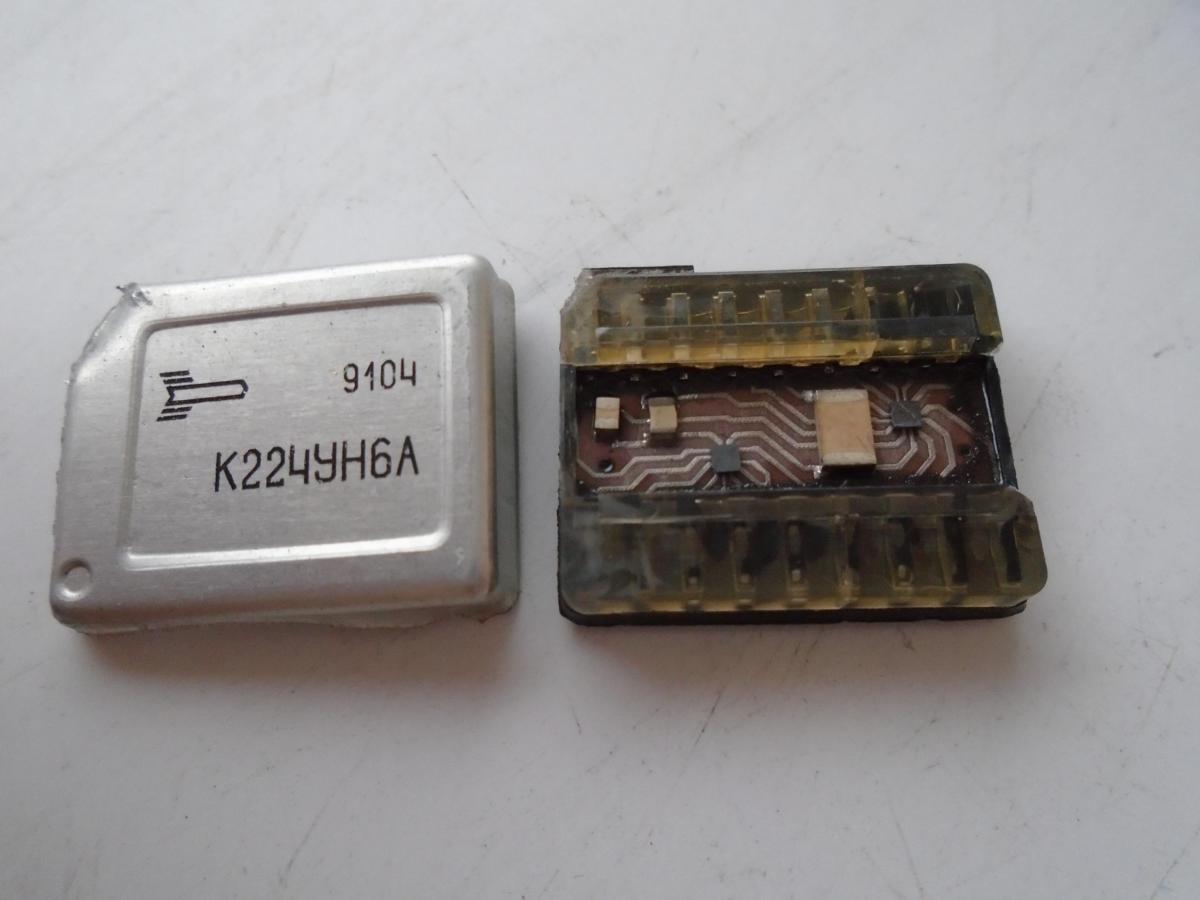

К224УН6А, К224УН6Б

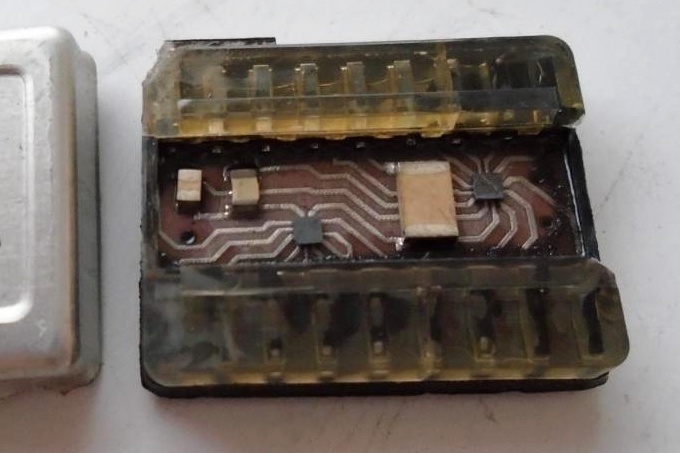

Предварительный усилитель мощности низкой частоты, собран на паре кристаллов К724УН8-3 + К724УН10-3.

Справочная информация на неё (от Александра Перебаскина).



Для микросхемы К224УН6 по согласованию с потребителем из Уфы (?) ввели разбраковку на А и Б, после разработали на основе К224УН6 микросборку МС-УН2 (параметры практически одинаковы, схемы включения и область применения тоже, различие лишь в первой ИМС внутри корпуса). Перевод из микросхем в микросборки был выгоден в первую очередь экономически – не требовалось тратить время и силы на ввод новых типов и пр.

Микросхема применялась в переносных бытовых магнитолах 3-го класса.


(фрагмент схемы магнитолы "Вега-331")


(фото с Форума радиодеталей)

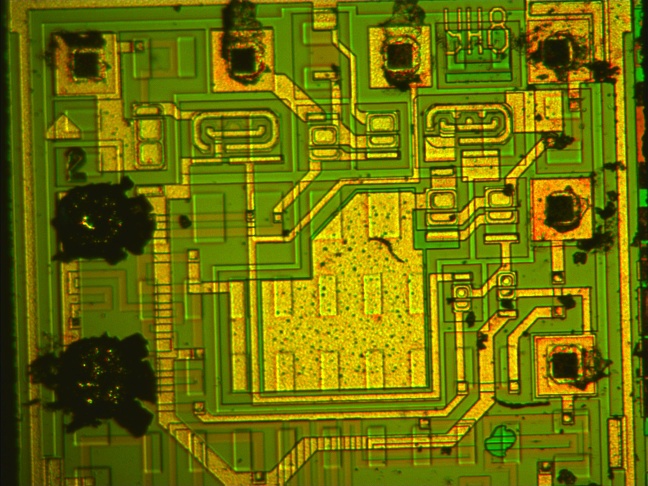

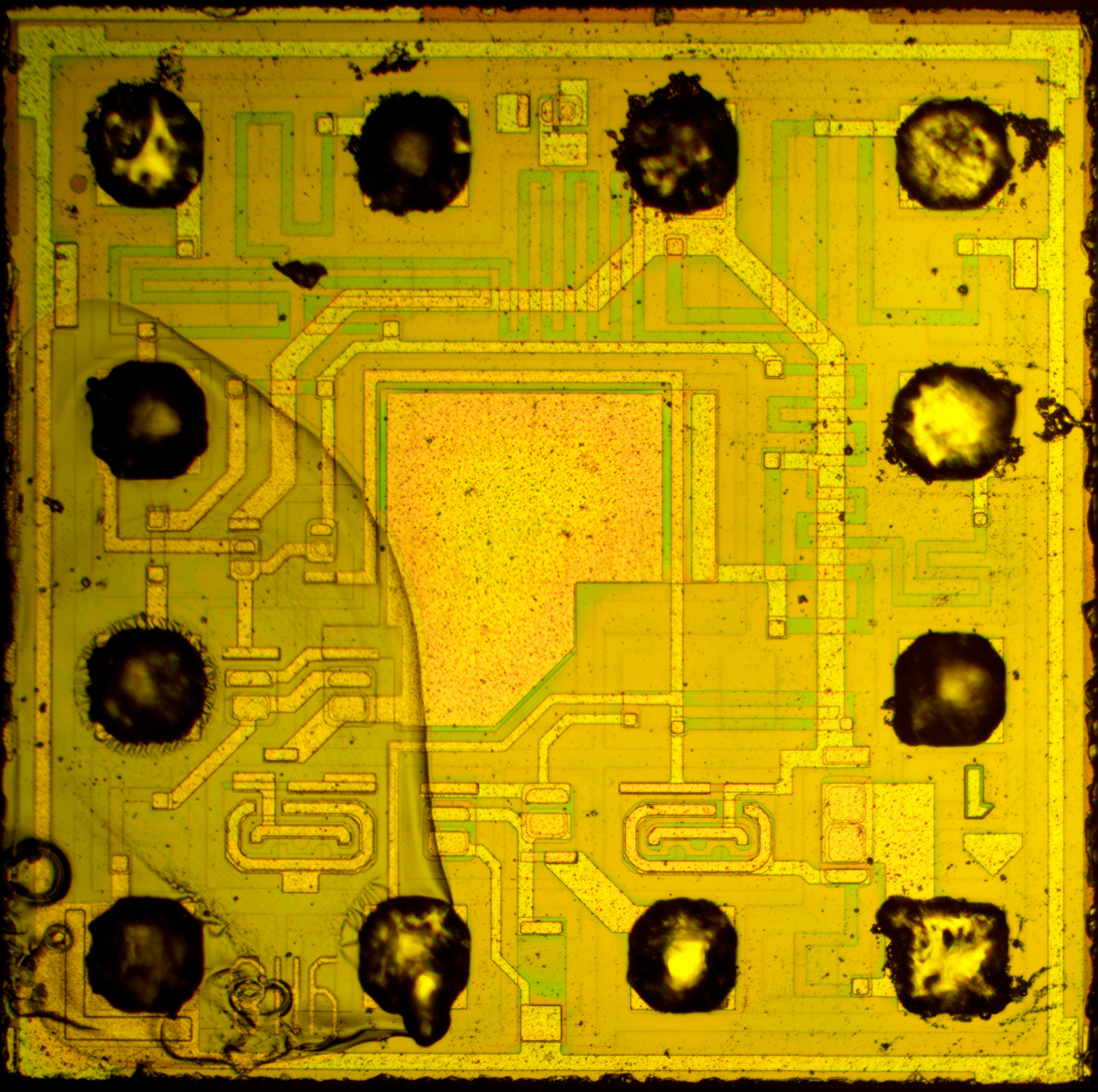

К724УН8:

(фото с форума "Портативного ретрорадио")

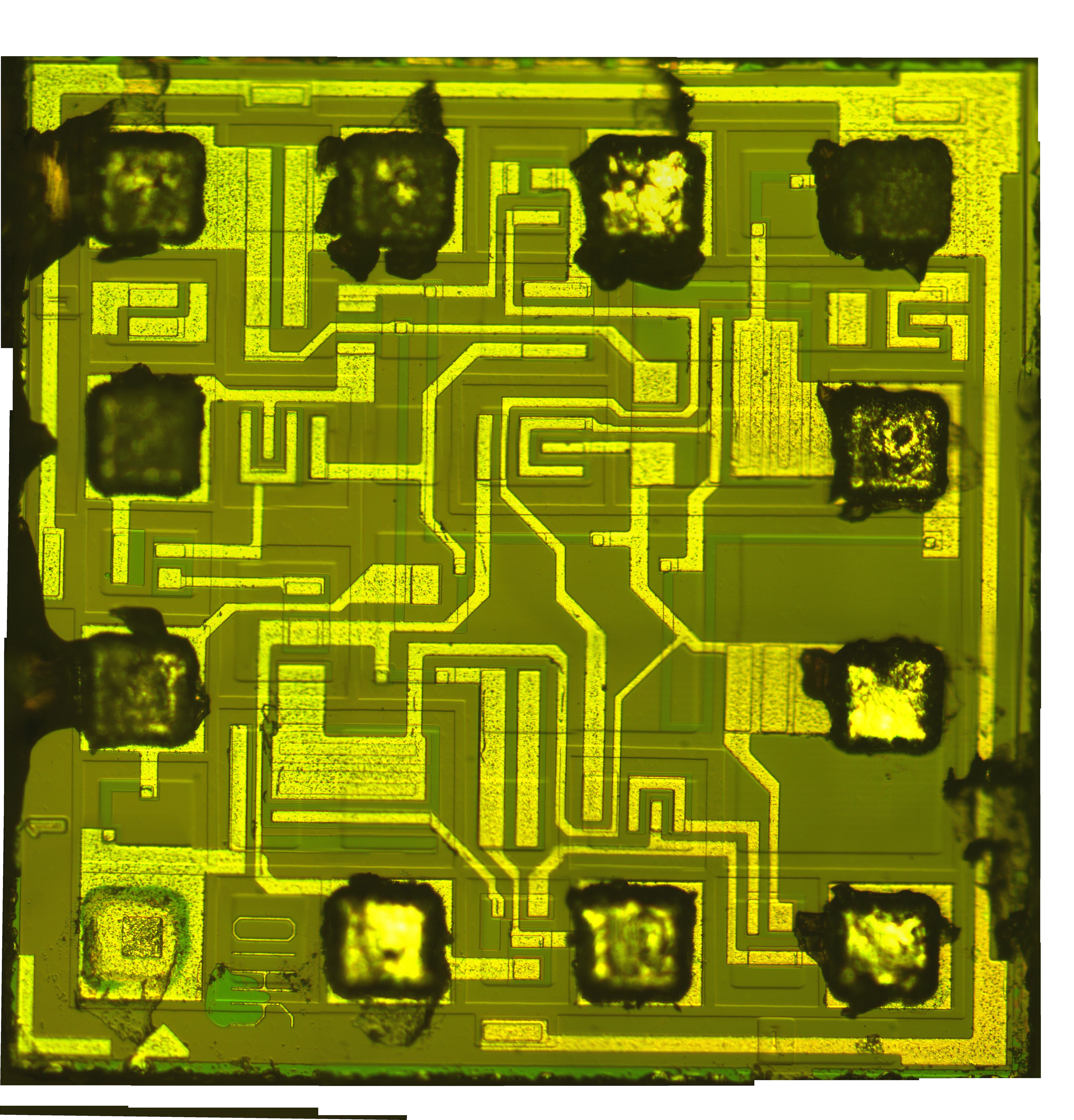

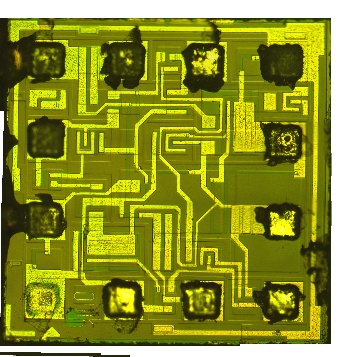

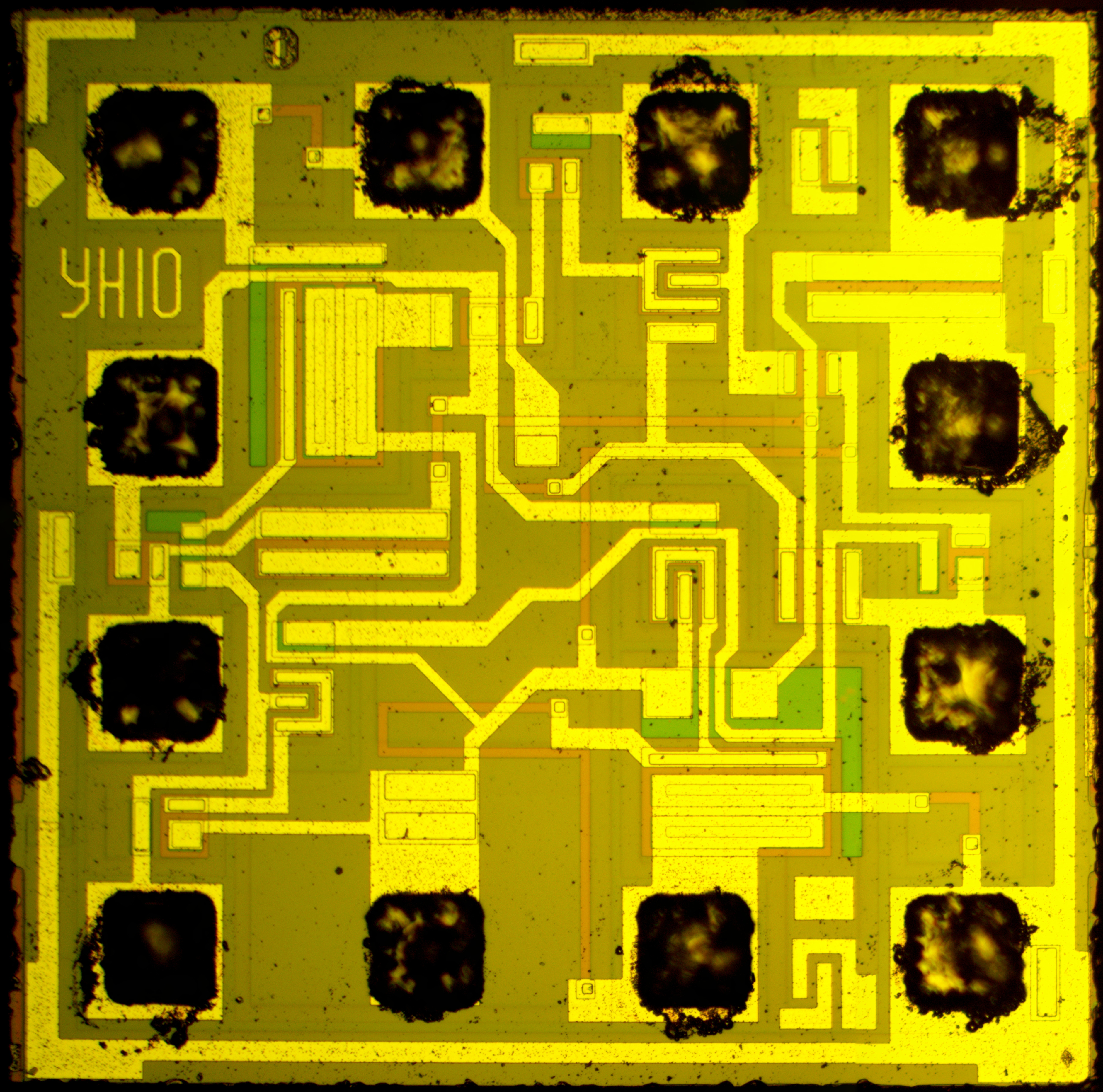

К724УН10:
микросхема К724УН10-3
(фото с форума "Портативного ретрорадио")


(информация с форума "Портативного ретрорадио")

Редкий экземпляр - с буквой Б, из: магнитолы "Вега-331"


(фото с форума Портативное ретрорадио)

Источники:

1. Analog integrated circuits. Catalog. Volume II. - V/O "Mashpriborintorg", USSR, Moscow.
2. Э. Савостьянов, В. Круглов, В. Баранов - Микросхемы для радиовещательных приемников - "Радио", 1972, №3
3. Э. Савостьянов, В. Круглов, В. Баранов - Микросхемы для телевизионных приемников - "Радио", 1972, №4.
4. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 3-е, переработ. и доп. М., "Энергия", 1972.
5. Э. Борноволоков. Микросхемы серии К224 для радиоприемной аппаратуры. - "В помощь радиолюбителю", выпуск 44. - Москва, Изд-во ДОСААФ, 1974.
6. Э. Борноволоков. Микросхемы серии К224 для телевизоров. - "В помощь радиолюбителю", выпуск 45. - Москва, Изд-во ДОСААФ, 1974.
7. В. Круглов, Ю. Семенов, К. Сухов - Новые интегральные микросхемы серии К224. - "Радио", 1974, №2.
8. В.П. Градиль. Краткий справочник радиомонтажника. - Харьков, "Прапор", 1974.
9. Терещук Р.М., Терещук К.М., Седов С.А., Чаплинский А.Б., Фукс Л.Б. Малогабаритная радиоаппаратура. Справочник радиолюбителя. - Киев, "Наукова думка", 1975.
10. Малинин Р.М. Справочник по транзисторным схемам. Изд. 2-е, перераб. М., "Энергия", 1975 (Массовая радиобиблиотека. Вып. 852).
11. Каталог интегральных микросхем. Часть II (аналоговые).- Центральное бюро применения. 1975.
12. Пляц О.М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. - Минск: Вышэйшая школа, 1976
13. Сухов К.Н. и др. Микросхемы серии К224 в телевизоре цветного изображения. М., "Сов. радио", 1976 (Массовая библиотека инженера "Электроника").
14. Проектирование радиоприемных устройств. Под ред. А. П. Сиверса. Учебное пособие для вузов. М., "Сов. радио", 1976.
15. Молчанов А.П., Занадворов П.Н. Курс электротехники и радиотехники, изд. 3-е перераб., Главная редакция физико-математической литературы изд-ва Наука, 1976.
16. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977.
17. Справочник по интегральным микросхемам. Под общ. ред. Б.В.Тарабрина. М., "Энергия", 1977.
18. Кризе С.Н. Автоматические регулировки в радиоприемниках. - М.: Связь, 1978. (Б-ка "Телевизионный и радиоприем. Звукотехника"; Вып.93).
19. Микросхемы и их применение/Батушев В.А., Вениаминов В.Н., Ковалев В.Г. и др. - М.: Энергия, 1978 (Массовая радиобиблиотека; Вып. 967).
20. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
21. Справочник по интегральным микросхемам/ Б.В. Тарабрин, С.В. Якубовский, Н.А. Барканов и др.; Под ред. Б.В. Тарабрина. - 2-е изд., перераб. и доп. - М.: Энергия, 1981.
22. В. Златаров, Р. Иванов, Г. Михов, М. Недялков. Аналогови интегрални схеми. Параметри, характеристики, основни приложения. - Държавно издателство "Техника". София, 1981.
23. Терещук Р. М. и др. Полупроводниковые приемно-усилительные устройства: Справочник радиолюбителя.- Киев: "Наукова думка", 1981.
24. Харченко В.М. Основы электроники: Учеб. Пособие для техникумов. - М.: Энергоиздат, 1982.
25. Микросхемы и их применение: Справ. пособие/В. А. Батушев, В. Н. Вениаминов, В. Г. Ковалев, О. Н. Лебедев, А. И. Мирошниченко. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1983 (Массовая радиобиблиотека: Вып. 1070).
26. Справочник по расчету электронных схем Б.С. Гершунский. - Киев: Вища школа. Изд-во при Киев. ун-те, 1983.
27. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 10-е изд., перераб. и доп. - К.: Технiка, 1984.
28.
Л.В.Иванов, В.А.Мошкин, М.И.Расторгуев. Комплект гибридных схем для цветных телевизионных приемников.-  "Электронная промышленность" №6, 1984.
29. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
30. Микроэлектроника: Учеб. пособие для втузов. В 9 кн. / Под ред. Л.А. Коледова. Кн. 4. Гибридные интегральные микросхемы / Л.А. Коледов, Э.М. Ильина. - М.: Высш. шк., 1987.
31. Терещук Р. М. и др. Полупроводниковые приемно-усилительные устройства: Справ. радиолюбителя / В. М. Терещук, К. М. Терещук, С. А. Седов.— 3-е изд., перераб. и доп.- Киев: "Наукова думка", 1987.
32. Белов И.Ф. и др. Переносные кассетные магнитолы: Справочник / И.Ф. Белов, А.Е. Денин, А.Ф. Ососков.- М.: Радио и связь, 1988 (Массовая радиобиблиотека; Вып. 1124).
33. Бриллиантов Д. П., Куликов Б. Н., Роксман М. А. Переносные цветные телевизоры: Справочник / Под ред. Д.П.Бриллиантова. - М.: Радио и связь, 1989. (Массовая радиобиблиотека. Вып. 1128).
34. В помощь радиолюбителю: Сборник. Вып. 103 / Сост. А.В. Дьяков. - М.: ДОСААФ, 1989.
35. Димитър Рачев. Справочник радиолюбителя. Държавно издателство "Техника". 1990.
36. Белов И.Ф. Справочник по переносным и автомобильным радиоприемникам и магнитолам.- М.: Радио и связь, 1992 (Массовая радиобиблиотека. Вып.1183).
37. Алексеев Ю.П. Бытовая радиоприемная и звуковоспроизводящая аппаратура (модели 1989-1992 г.): Справочник.- М.: Радио и связь, 1994 (Массовая радиобиблиотека; Вып. 1201).
38. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 3 - М.: КУбК-а, 1997.
39. ЦКБ "Дейтон". 40 лет - Москва, Зеленоград, 2008.
