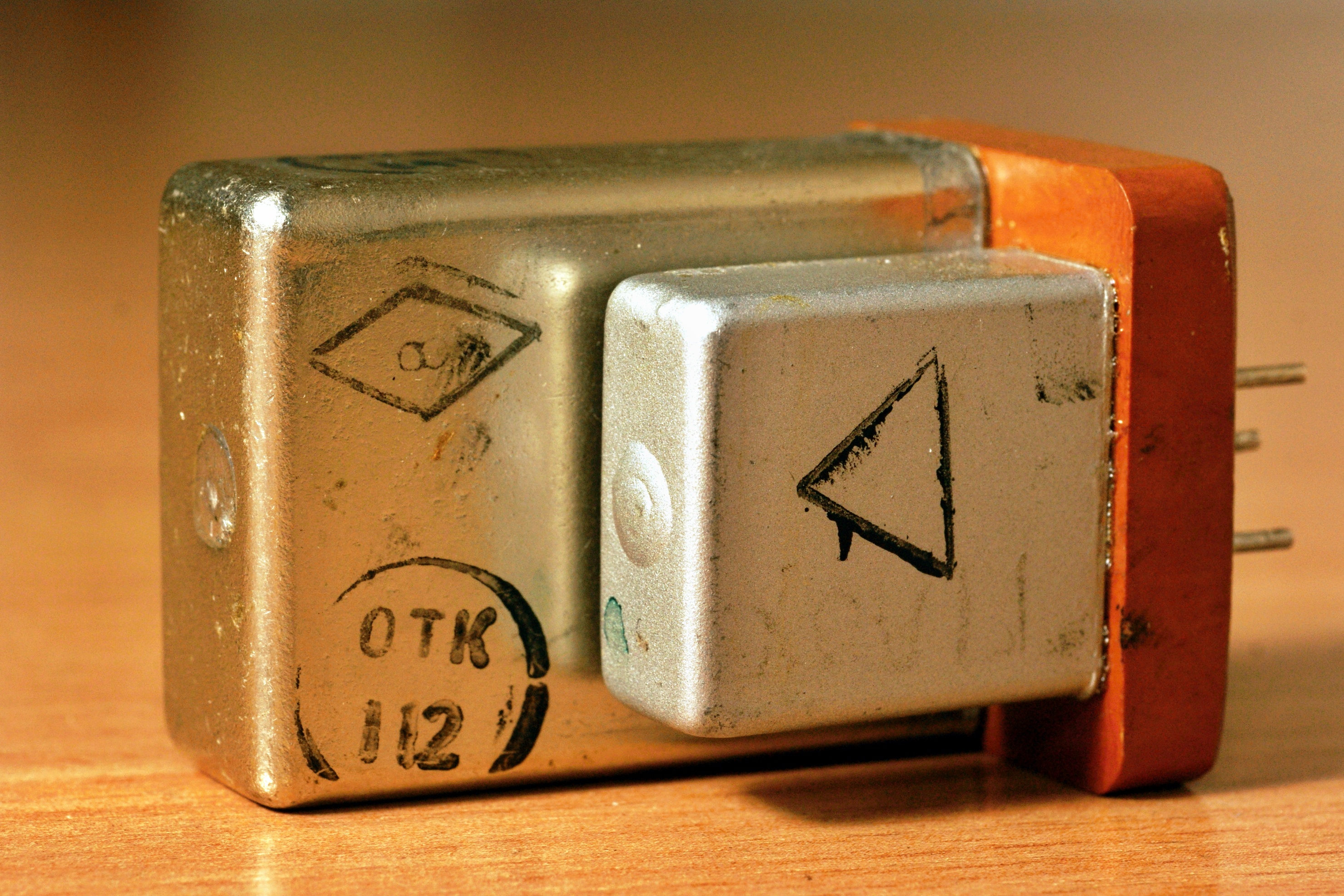

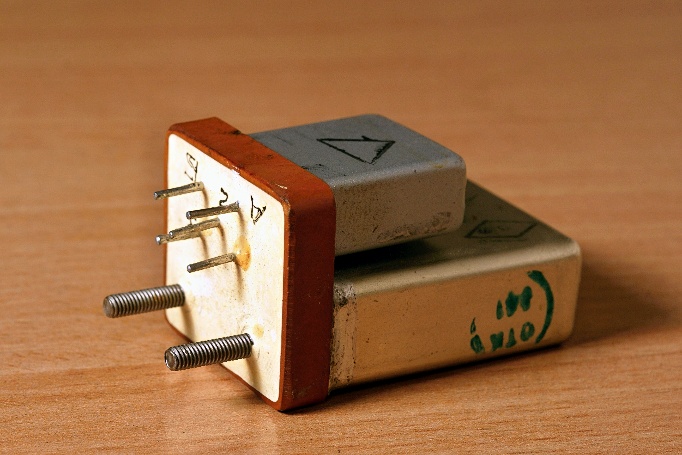

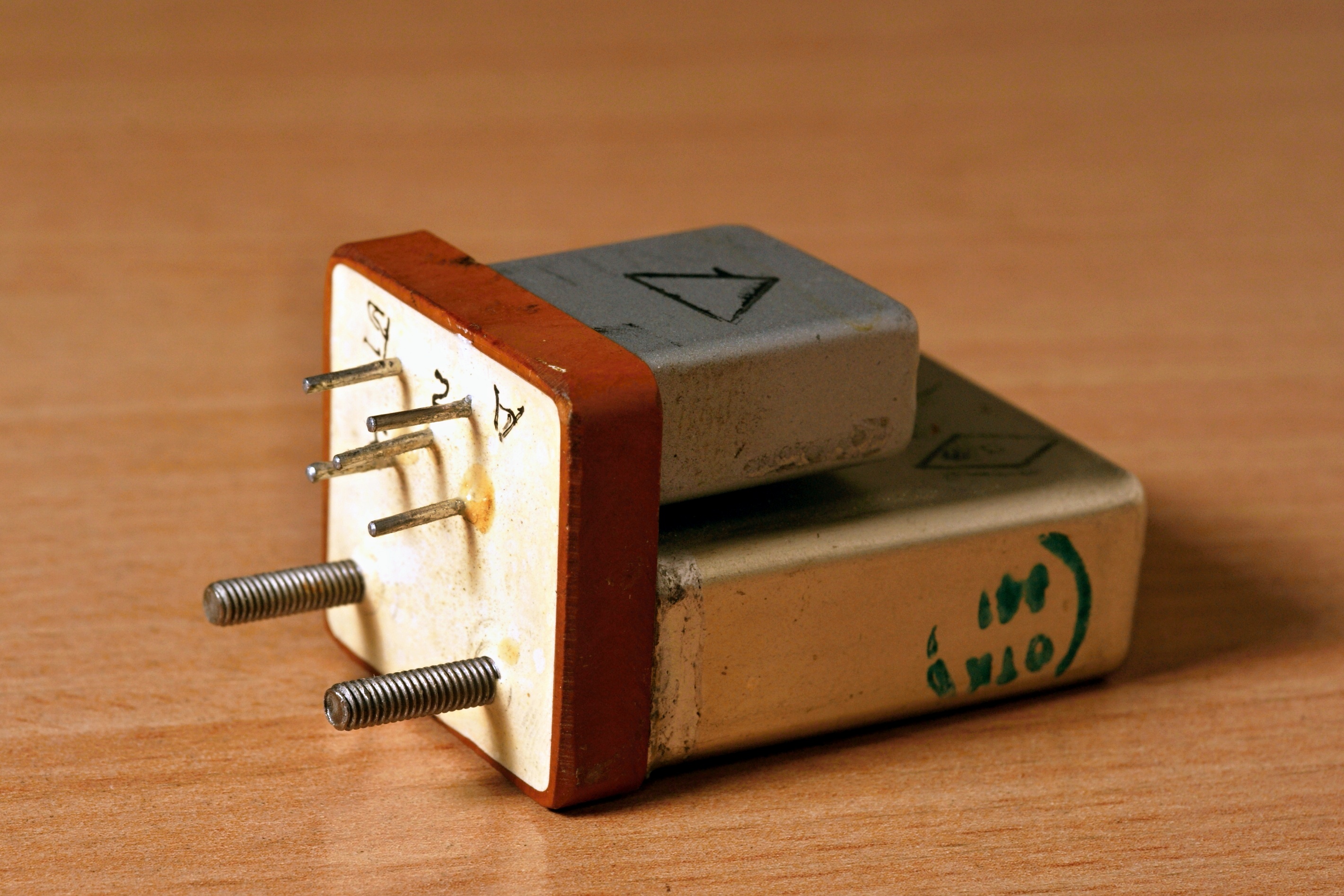

Электронно-механическое реле времени РМВ-11 состоит из двух герметизированных корпусов, которые смонтированы на единой изоляционной платформе, с обратной стороны которой имеются пять выводов и две шпильки для крепления реле. В первом (большом) корпусе размещена плата со схемой реле времени, второй корпус представляет собой выходное реле типа РЭС-48А (паспорт РС4.590.201).
Схема реле времени выполнена на интегральных микросхемах и других дискретных компонентов (резисторы, конденсаторы, диоды), одна из микросхем 512ПС5 представляет собой временное устройство, а вторая, 522КН2А - коммутатор напряжения, управляющий выходным реле РЭС-48А.
Предположительно, схема реле времени РМВ-11 идентична схеме реле РВЭ-1А, разница лишь в типе выходного реле, у последнего в этом качестве применено более малогабаритное реле, видимо РЭС-49.

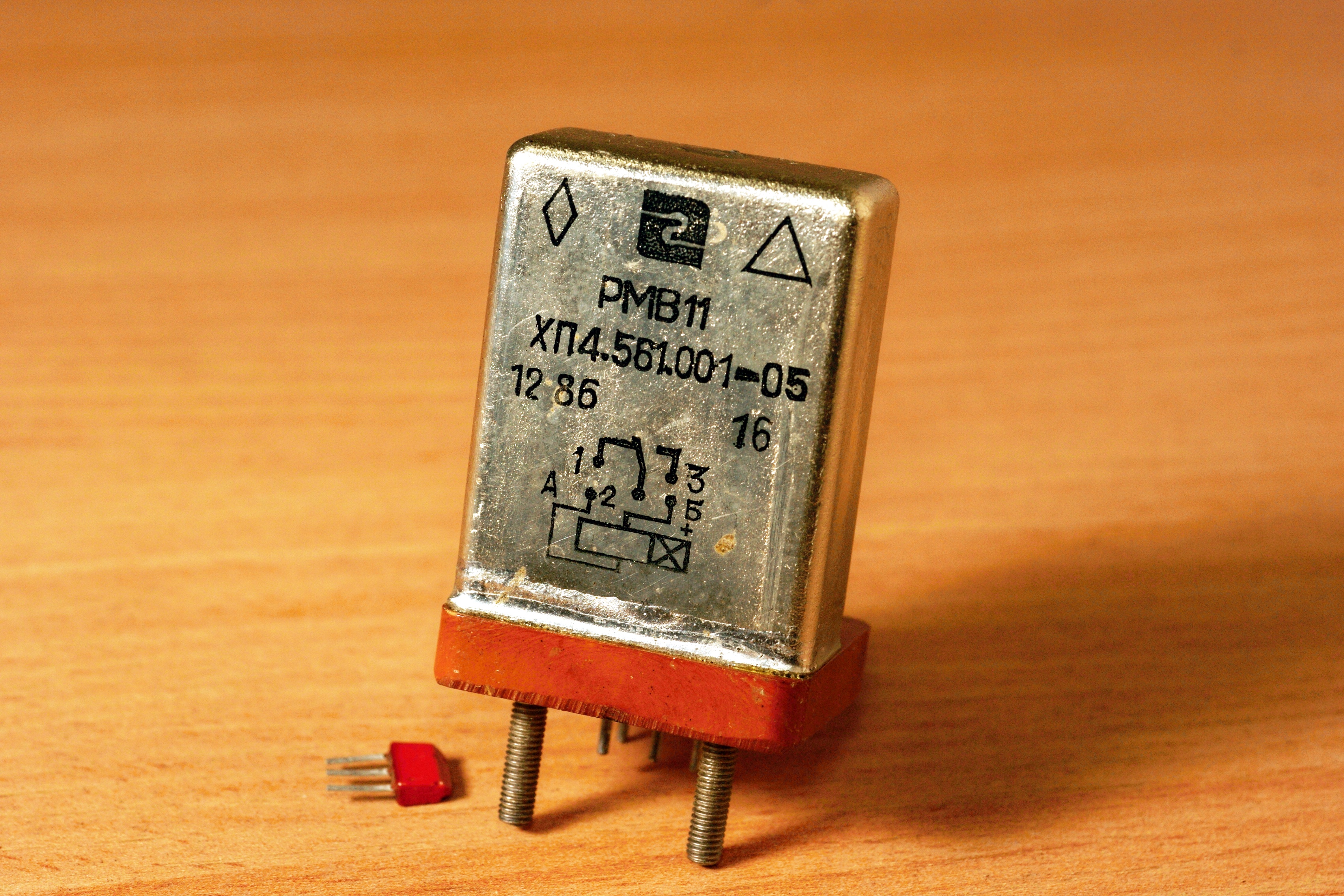

Реле времени РМВ-11 имеет один переключающий контакт. Напряжение питания 27 В постоянного тока, выдержка времени: 45, 60, 90, 120, 180, 240, 360, 480 с (в зависимости от паспорта).
Выпускал их Ереванский релейный завод.

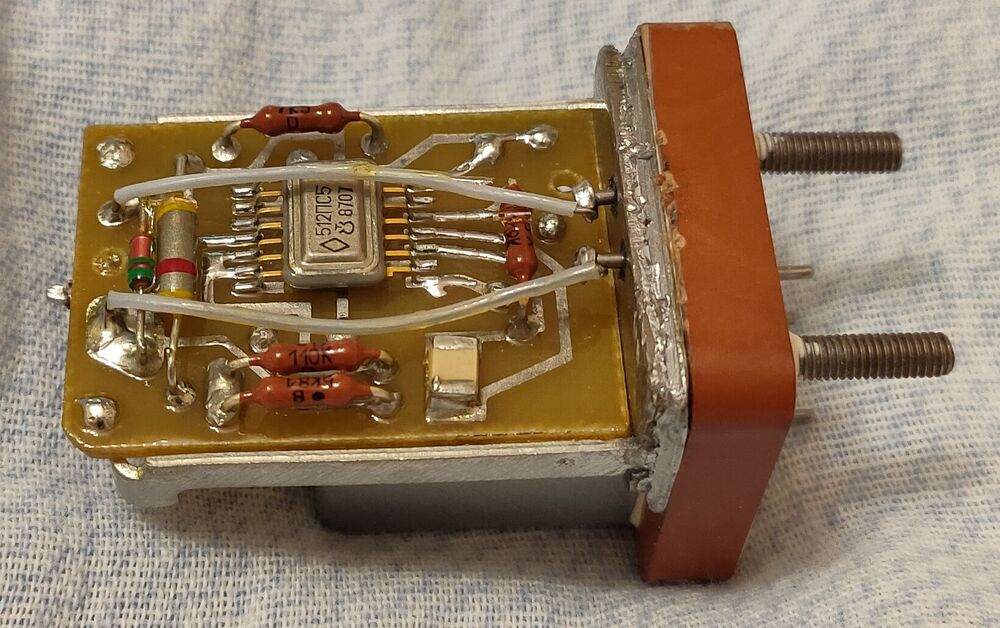

(фото Александра Назаренко)

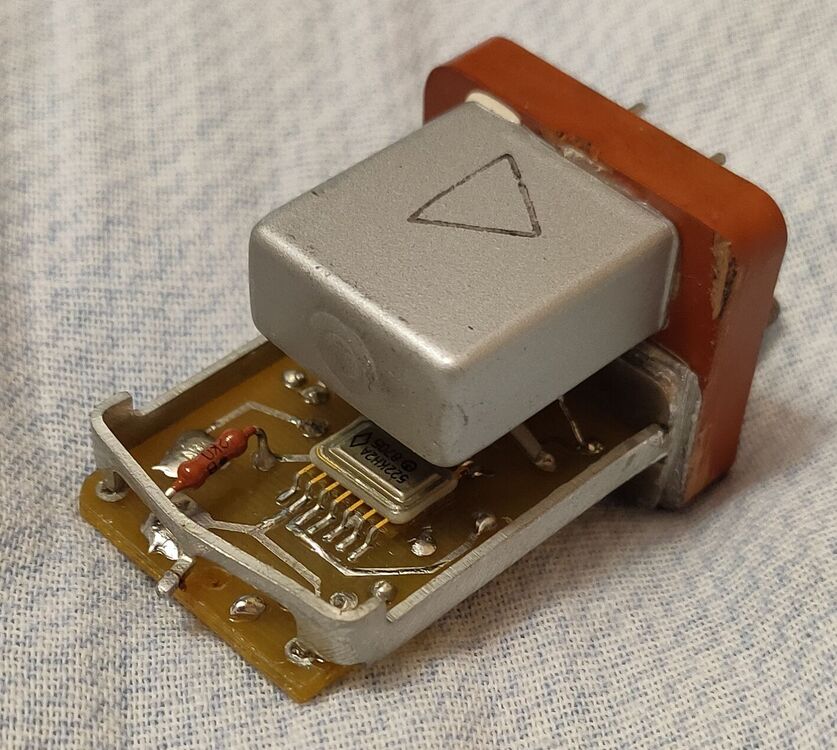

(фото Александра Назаренко)
