СНК

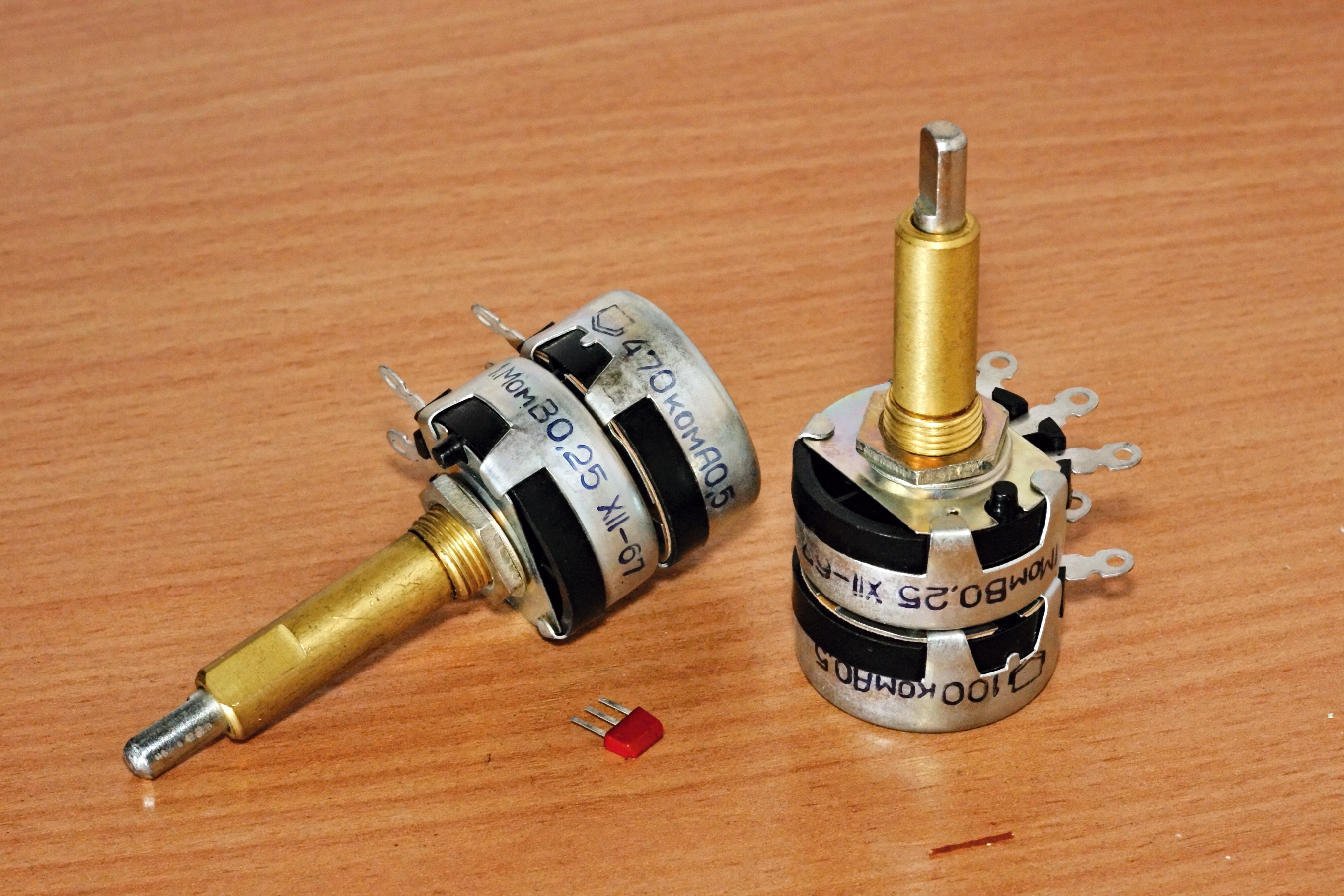

Резисторы СНК, сдвоенный вариант семейства послевоенных переменных резисторов (см ВК, ТК, СНВКД) - (С)опротивления (Н)епроволочные с (К)онцентрическими осями. Выпускались в двух версиях, "а" и "б" - варианты крепления, с помощью гайки или с помощью лепестков. Данные из отраслевого каталога на них.

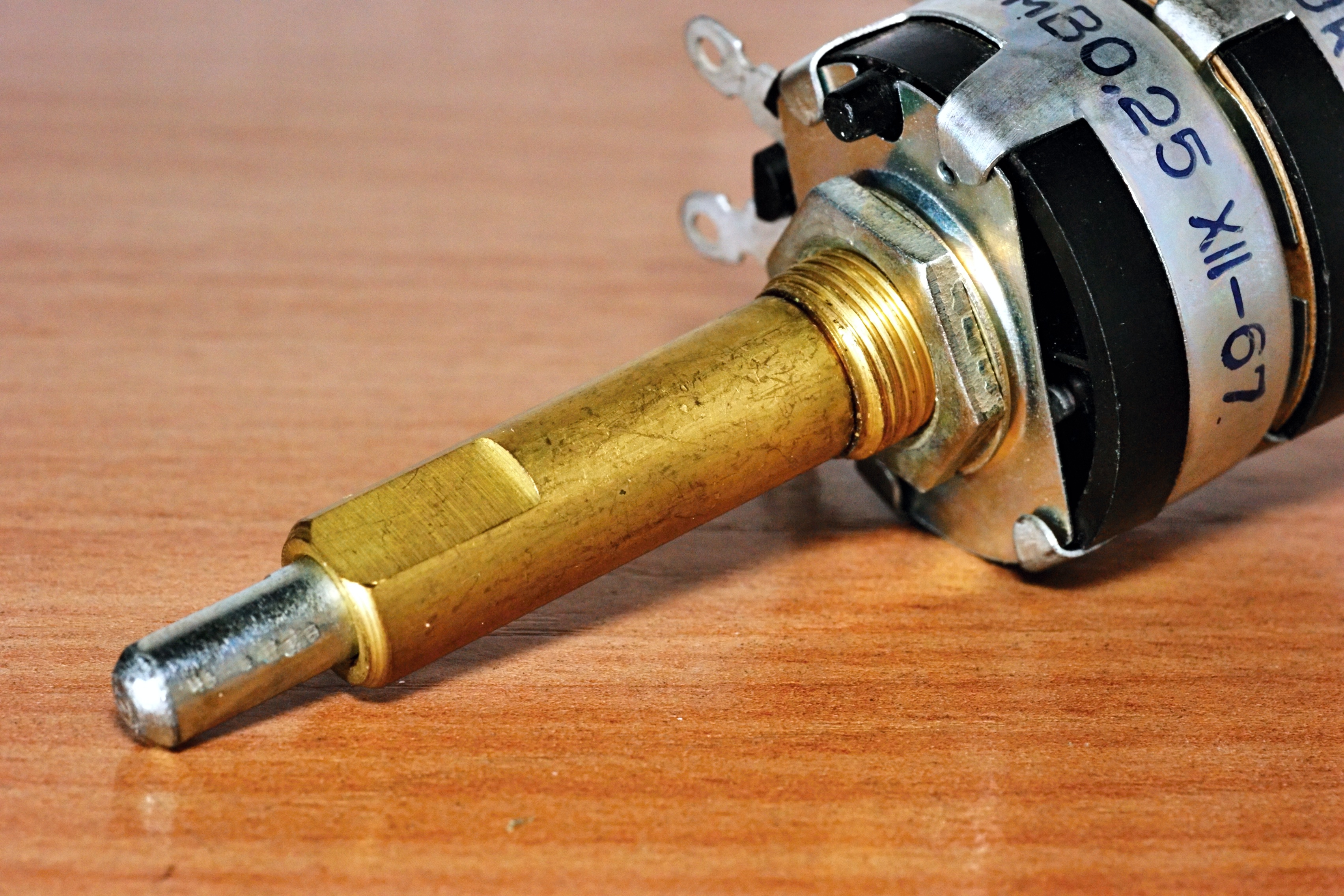

Имели сдвоенную экранированную конструкцию; регулировка каждого переменника производилась независимо при помощи концентрических валов. Резистивные элементы при этом могли отличаться друг от друга по номиналу и виду кривой зависимости.

Предназначены для работы в бытовой аппаратуре - радиовещательной технике, установках записи и воспроизведения звука, телевизорах.

Производитель - Новосибирский завод радиодеталей (ныне ПО "Оксид").

Основные параметры

Диапазон номиналов:
  верхнее сопротивление 0,5 Вт, 100 кОм...1 МОм, кривая А (ранние выпуски были только на 100 кОм; номинал на них зачастую даже не маркировался)
  нижнее* сопротивление 0,25 Вт, 22 кОм...1 МОм, кривая В (ранние 0,2 Вт, только на 22 кОм)
* нижним сопротивлением считается ближнее к крепежной втулке
Допустимое отклонение от номинала +30%
Сопротивления имеют прямолинейную, логарифмическую и показательную зависимость.
Уровень собственных шумов:
  менее 470 кОм - 15 мкВ/В (зависимость А) и 30 мкВ/В (нелинейные)
  выше 470 кОм - 40 и 50 мкВ/В
Начальный скачок сопротивления 7% (группа А), 1,5% (нелинейные)
Полный угол вращения подвижной системы верхнего сопротивления не менее 270°
Предельное напряжение для сопротивлений мощностью 0,25 Вт составляет 200 В, для сопротивлений с номинальной мощностью 0,5 Вт — 350 В
Интервал рабочих температур от +5 до +60° С (поздние выпуски -10...+70°С)
Относительная влажность воздуха не более 75%.
Сопротивление изоляции между соединенными вместе выводами и осью с крышкой не менее 200 МОм

Источники:

1. Ломанович В.А. Справочник по радиодеталям (Сопротивления и конденсаторы). - М., изд-во ДОСААФ, 1965
2. Панфилов Н.Д. Усилители киноустановок. Издательство "Искусство", Москва, 1968.
3. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970
4. Перечень радиодеталей. Министерство торговли РСФСР. Посылторг. Центральная торговая база. Москва, 1971г.
5. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975
6. Марченко А.Н. Переменные резисторы. - М.: Энергия, 1980 (Массовая радиобиблиотека. Вып. 1017).
