"тип VI" (послевоенный)

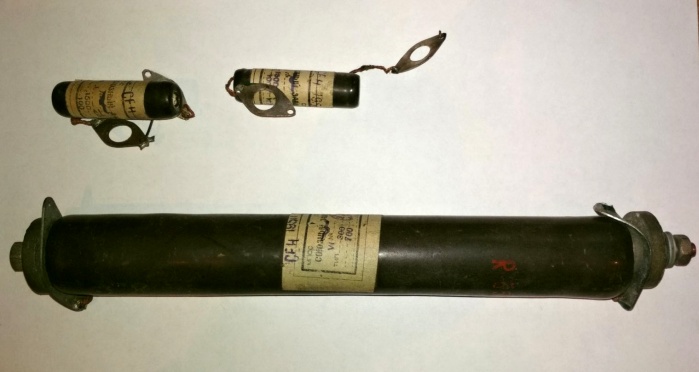

(фото с форума "Портативное ретрорадио")

Ранний тип проволочных сопротивлений, прямые предшественники резисторов ПО и ПЭ. "Тип VI" - самый мощный из семейства, на 150 Вт. Представляют собой керамическую трубку с навитой на ней проволокой высокого сопротивления (константановая или нихромовая), покрытую слоем эмали, толщиной не менее 0,3 мм.

Справочные данные по ним.

Производитель, первоначально, завод №362 (Московский завод керамических изделий, он же, позднее, московский завод "Метеорит" при НИИ "Фонон"). А с 1950 года цех по их выпуску был передан на Горьковский завод Радиокерамики. Дальнейших следов этого завода найти пока не удалось, но логично предположить, что он исторически связан с горьковским заводом №671 МПСС (Горьковский завод радиодеталей, ныне ПО "Эркон").

Предполагаю, что эта линейка резисторов московской разработки сменила собой аналогичную довоенную. Первоначально они изготавливались по ВТУ НКЭП 328-44, в начале 50-х годов стандарт сменился на 3ТУ 01-51. В него же входили и ПЭ, так что связь самая непосредственная.

Электрические параметры

	Диапазон выпускаемых номиналов - 0,9 Ом ... 50 000 Ом
	Допускаемое отклонение от номинального сопротивления +8%
	Величина сопротивления эмалевой изоляции, между выводами и поверхностью эмали - не менее 40 МОм/см²
	Испытательное напряжение - 2000 В (в течение 1 мин)

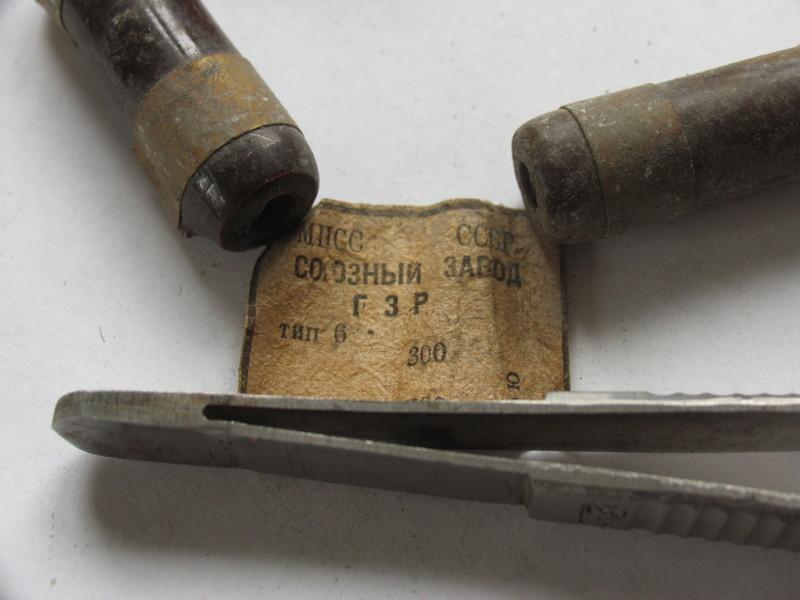

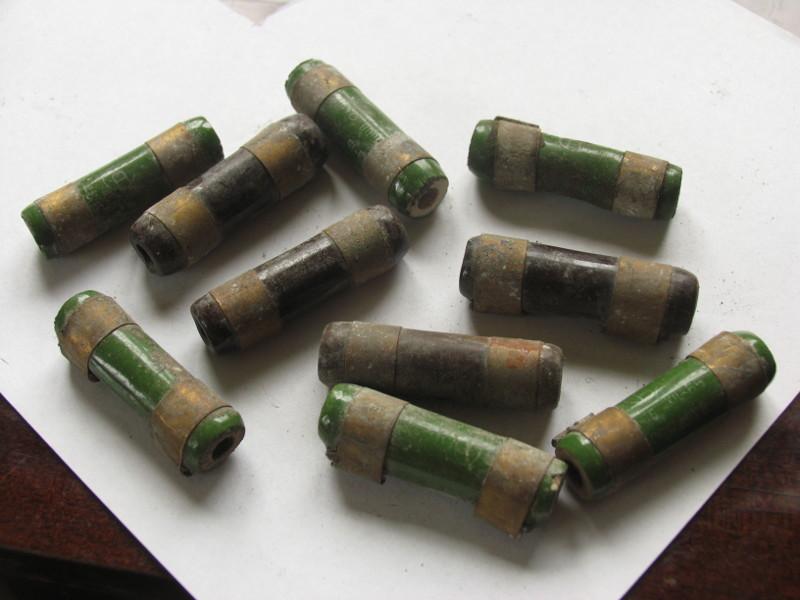

(фото с форума "Портативное ретрорадио")

Источники:

1. Гинкин Г.Г. Справочник по радиотехнике, М. Госэнергоиздат, 1948
2. А.Д. Фролов. Справочник конструктора радиовещательных приемников. М.-Л., Госэнергоиздат, 1951.
