"Облегченный" вариант ТТЛ-логики первого поколения (106 серии). Тема "Тур". Аналог 54Lxx, типовая задержка 30 нс, типовое потребление 1 мВт.
Цоколёвка этой серии отличается от общепринятой для ТТЛ - питание подаётся
на выводы в середине корпуса, входы по углам, а выходы возле питания. Это соответствует
"фирменному" варианту от TI, у которой логика ТТЛ в DIP корпусе (SN74) и в планаре (SN54)
имела разную цоколевку, в планарной кристалл был развернут на 90° и питание подавалось
на ножки 11 и 4.
У нас когда Микрон осваивал 133ю и 155ую серии, их выпускали с одинаковой цоколевкой,
такой, как у оригинального DIP.
Воронежский ЗПП
же, который осваивал 134 серию, всегда отличался копированию "до мелочей"
и скопировал серию SN54L как она была, с цоколевкой как у оригинального планарного корпуса.
Кроме того, у этих микросхем нет верхнего транзистора в выходном каскаде логического элемента,
там резисторная нагрузка - это малоизвестный аспект, но, фактически, большинство
элементов "как бы с открытым коллектором" и можно спокойно соединять выходы.
Добавлю, что многие, но не все, микросхемы серии изготовлены по технологии
с окисной изоляцией элементов. Подобный процесс сложнее классического, и выход
годных меньше, потому его обычно используют для всяких спецприменений - он
обеспечивает меньшие утечки, бОльшую радиационную стойкость и пр. Однако в 134ой
серии по этому процессу выпускали и абсолютно мирные вещи. Этот факт мало где упоминается.
Серия интересна мне, в основном, своими переименованиями после введения ГОСТ; в ней много микросхем с "нелинейным" переименованием.
| 1ЖЛ341 | 1ЛБ341 | 1ЛР341 | 1ТК341 | 134ТВ13 | 134ХЛ3 | КР134... |
| 1ЛБ342 | 1ЛР342 | |||||
| 1ЛБ343 | 1ЛР343 |
Серия отличается довольно большим ассортиментом для ТТЛ-логики первого поколения, три с лишним десятка типов. Но в каталоге 1978 года она приводится с пометкой "Серия развиваться не будет"...

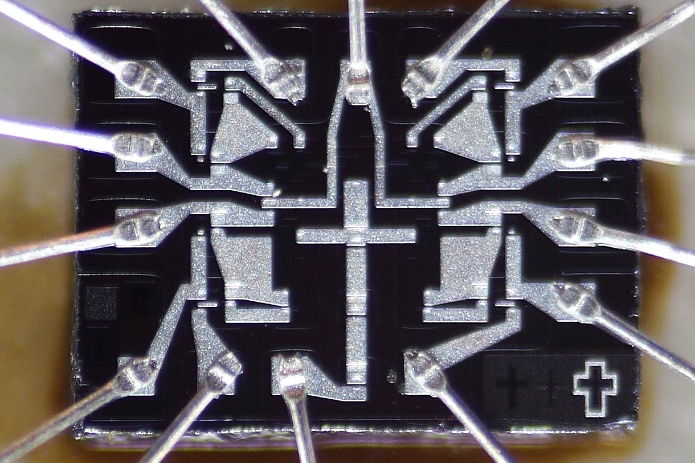

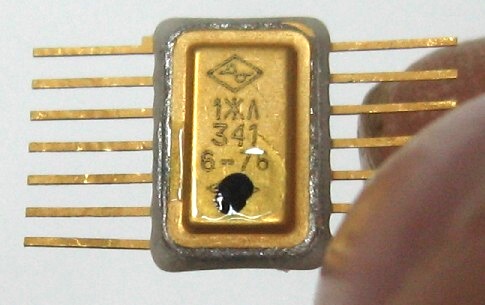

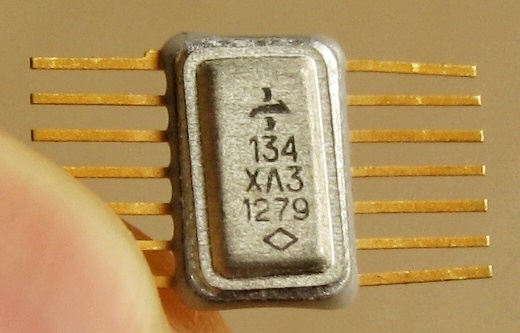

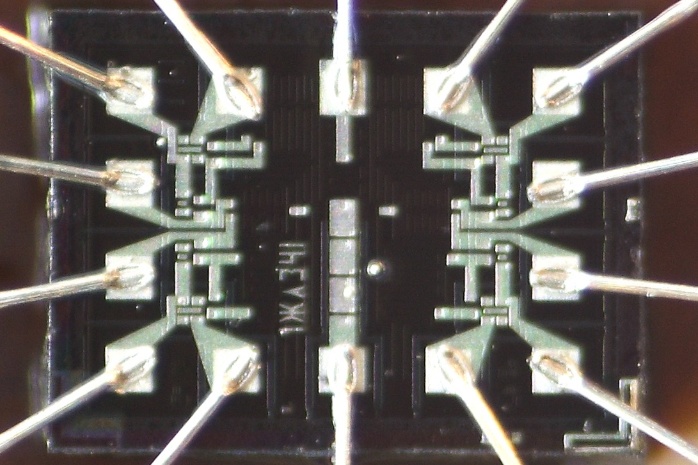

Микросхема содержит два базовых элемента МЭЦС-1 (многофункциональный элемент цифровых структур, первый тип), каждый из которых включает D-триггер с тремя информационными входами и три шины магистрали. Пишут, что зарубежного прототипа не имеет. Справочный листок на нее.

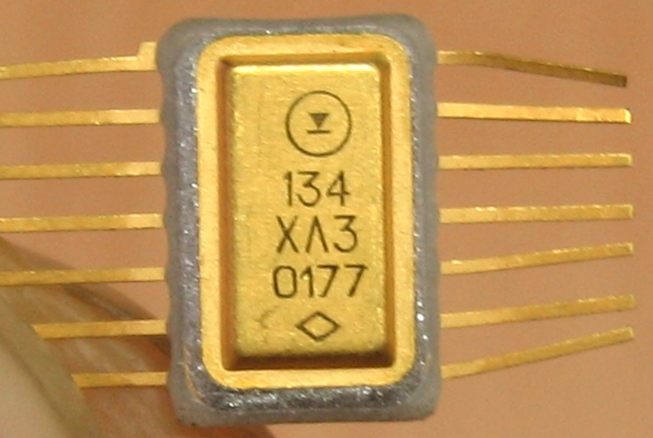

Производители - Воронежский ЗПП и "Гамма", г.Запорожье (Украина). В дальнейшем была переименована в 134ХЛ3.

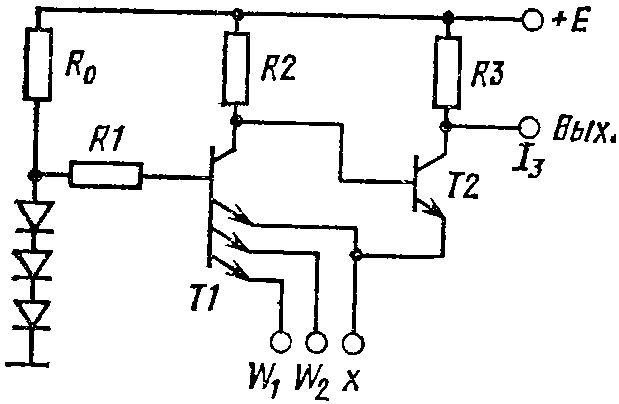

Схема базового логического элемента микросхемы 1ЖЛ341:
МЭЦС - разностный элемент управления, узел, который при заданном изменении логических входных сигналов формирует импульс на выходе. Упрощённо говоря, одновибратор с входной логикой. Разработчики полагали, что подобные ячейки дают выигрыш при использовании в последовательных структурах (регистры, счётчики и т.п.), по сравнению со схемами на классических логических элементах.
МЭЦС весьма схож с базовым элементом ТТЛ и, собственно, спроектирован на его основе. В его схеме использованы два транзистора; многоэмиттерный Т1 реализует операцию "И" по входам, а Т2 - операции "запрет" и "инверсия". Схемотехнически интересно, что формирование импульса здесь реализовано без всяких ёмкостей, а исключительно за счёт подбора режимов открытия и закрытия транзисторов. Что, в свою очередь, в основном определяется опорными напряжениями на базах.
Как я понимаю, идея всё же осталась "вещью в себе". Особо массовыми такие элементы не стали. Собственно, даже сами разработчики в статье из сборника "Микроэлектроника" при сравнении с классическими схемами получили близкие значения по быстродействию и потребляемой мощности, а выигрыш был лишь в числе интегральных компонентов и, соответственно, в площади кристалла. Полагаю, что с развитием технологии этот плюс потерял своё значение...

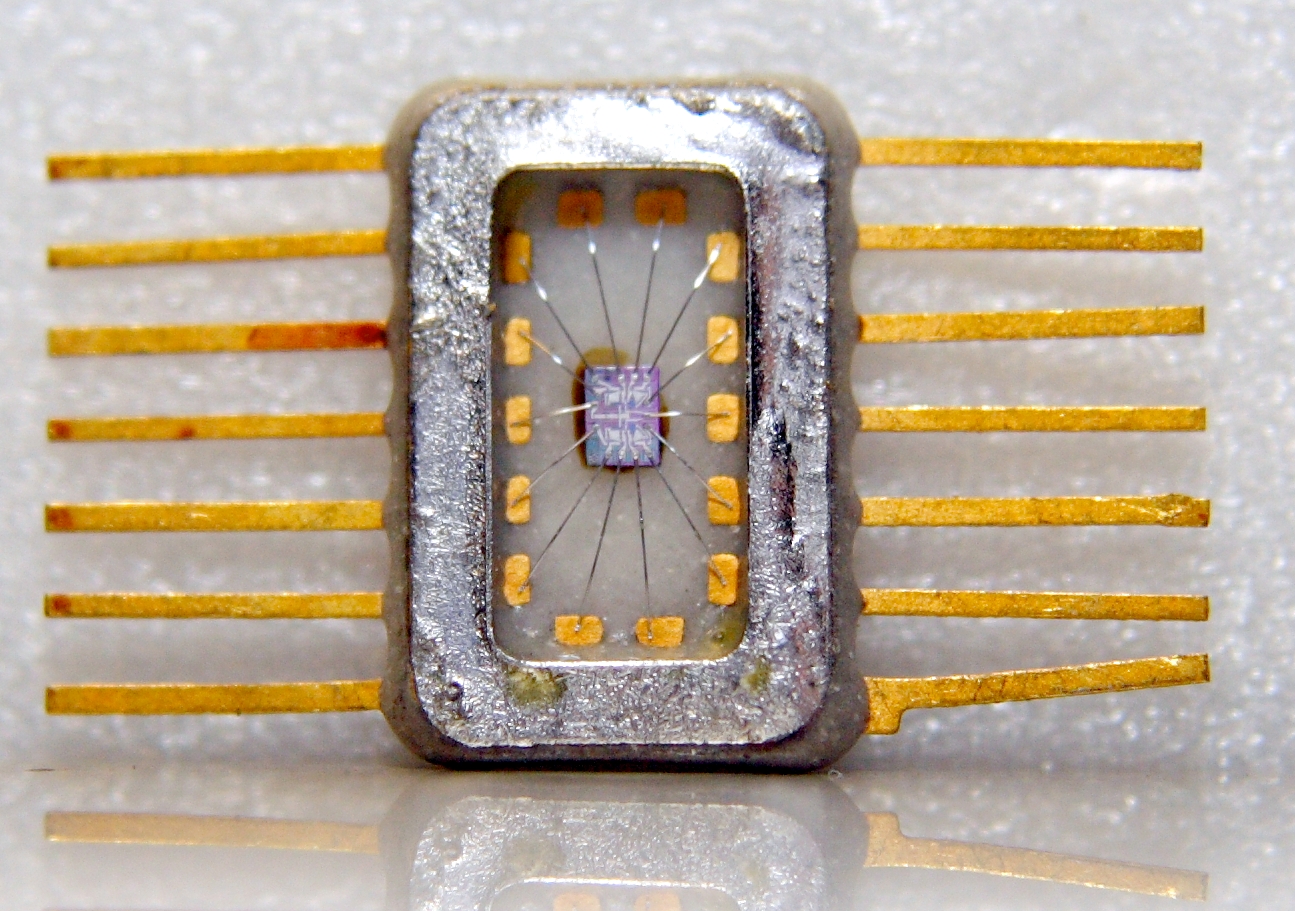

(фото с форума Радиокартинки)

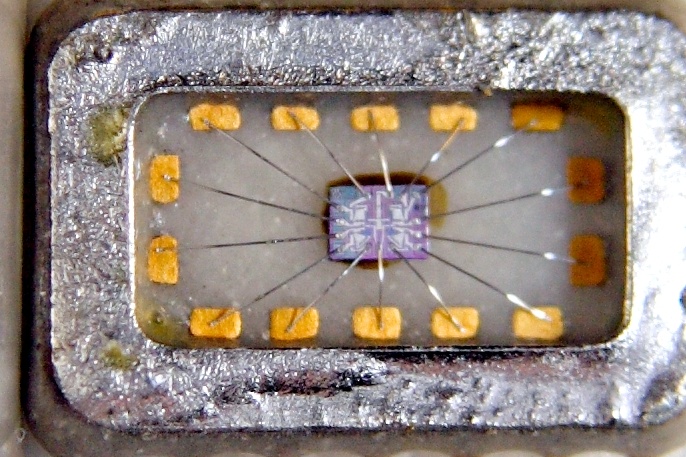

(фото с форума Радиокартинки)

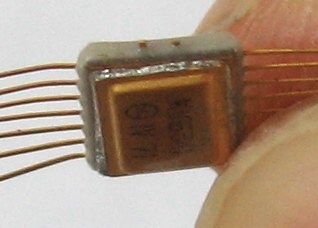

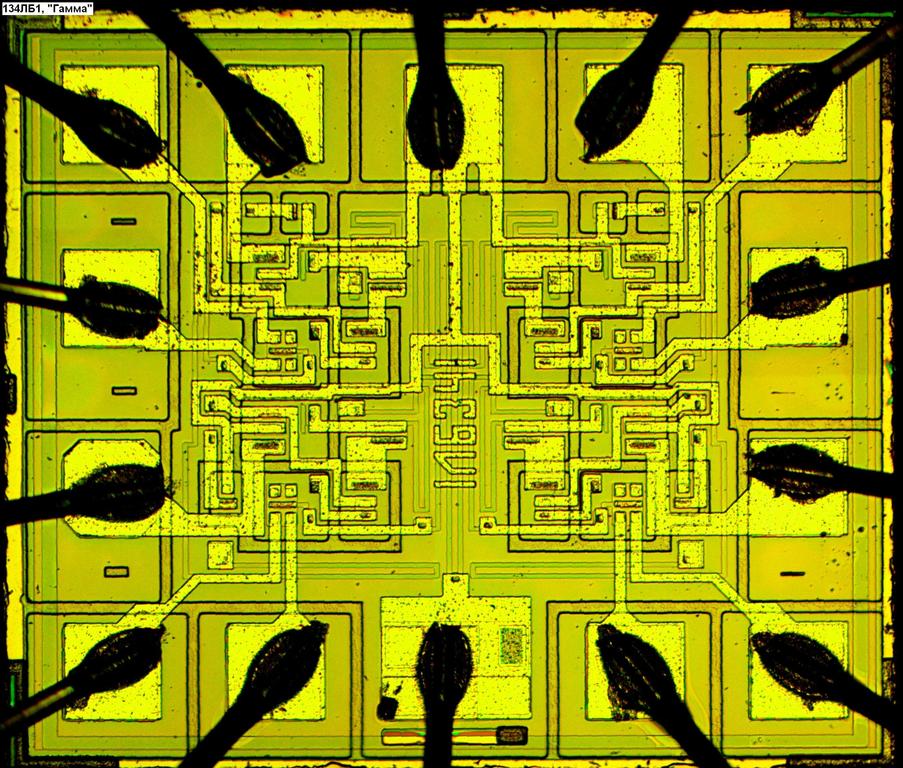

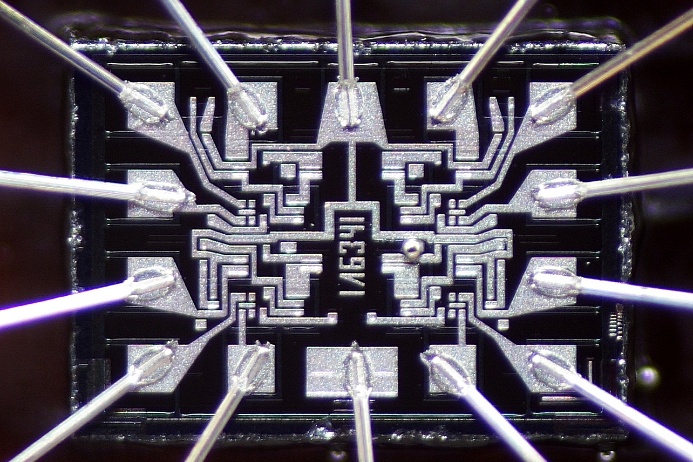

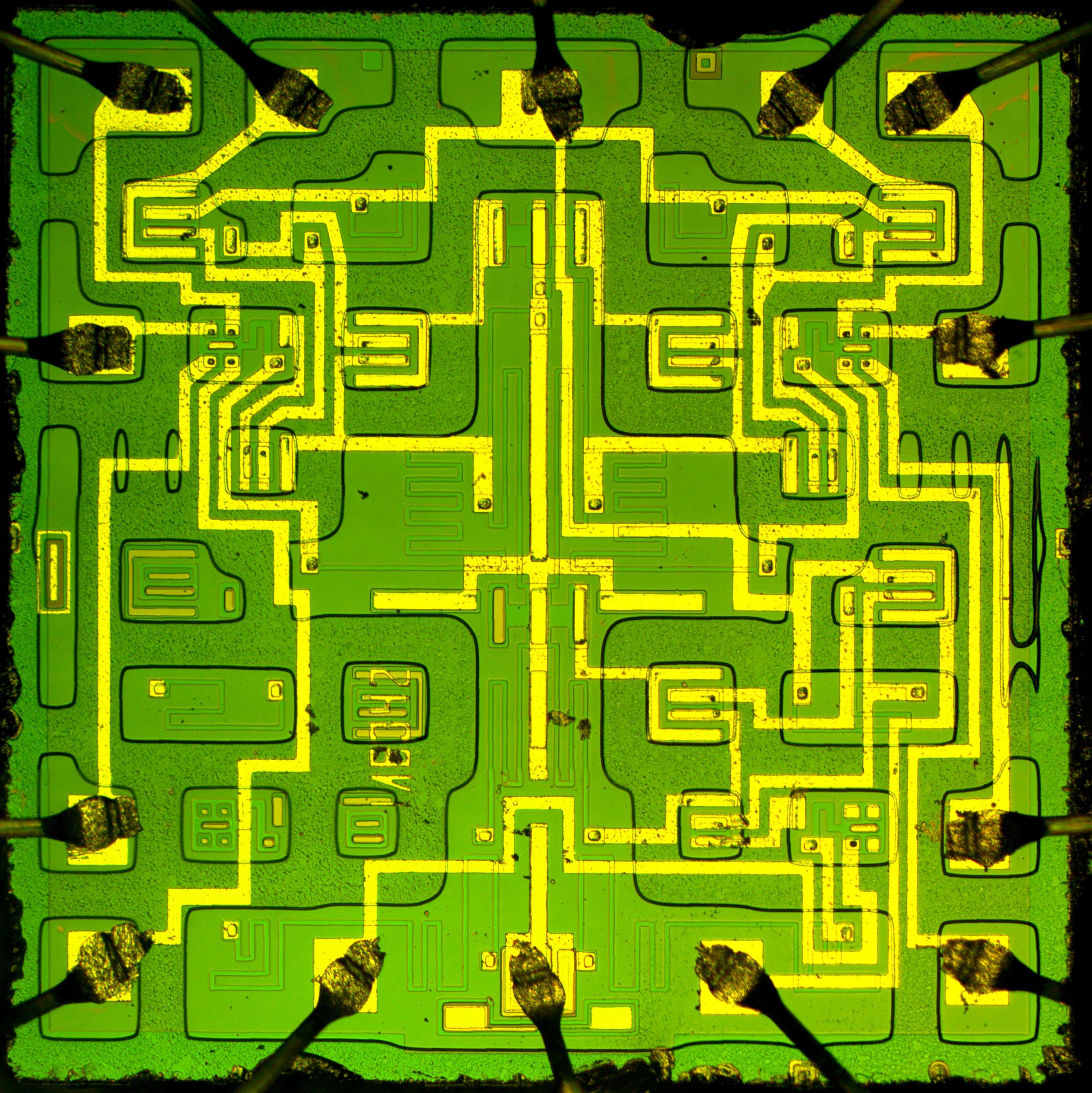

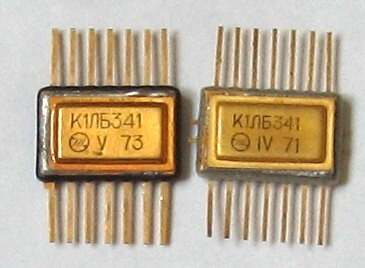

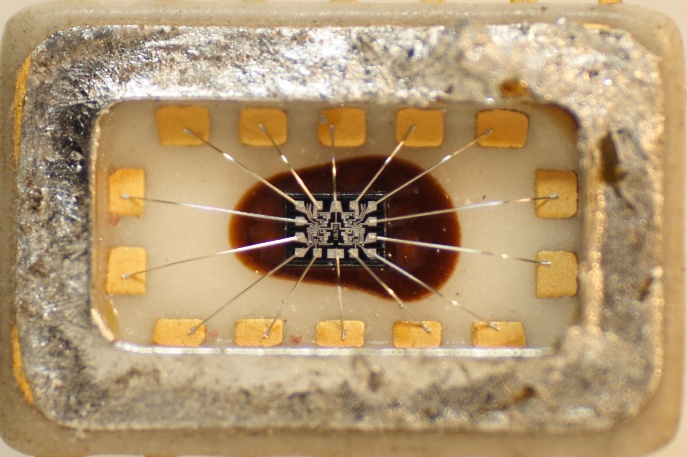

Четыре элемента 2И-НЕ. В поздних выпусках стала называться 134ЛБ1А/Б.

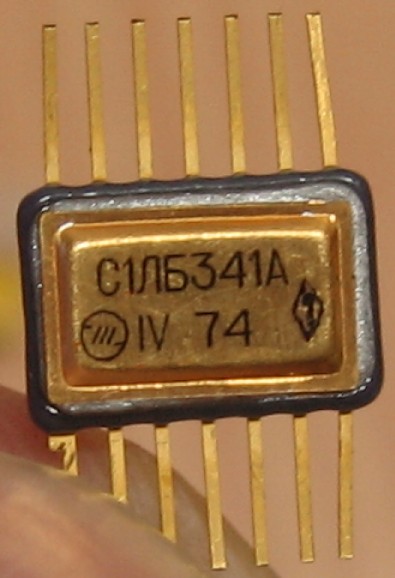

 Буква "С" перед обозначением - старая маркировка приемки ОС. |
|
Производитель - "Интеграл", г.Минск (Белоруссия); причем до сих пор я полагал, что эту серию выпускали только ВЗПП и "Гамма".
(фото с форума Радиокартинки)
(фото с форума Радиокартинки)
(фото с форума Портативное
ретрорадио)
| Производитель - "Интеграл",
г.Минск (Белоруссия).

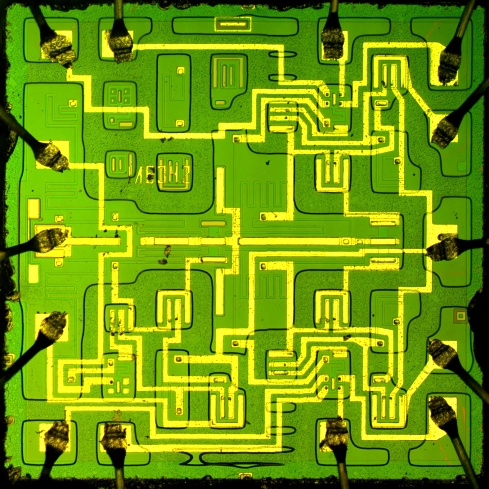

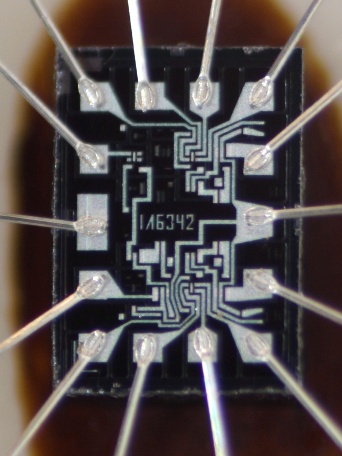

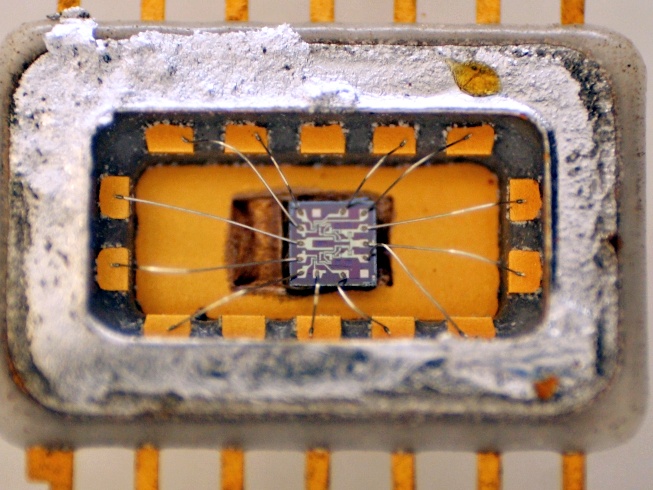

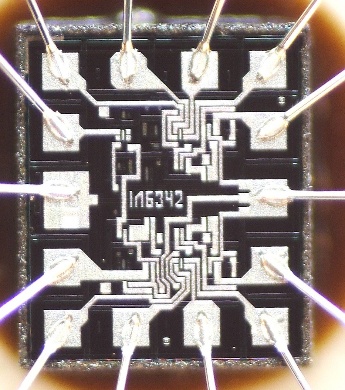

Два элемента 4И-НЕ и элемент НЕ. В дальнейшем была переименована в К134ЛБ2; заводской паспорт от неё.
|
 |
(фото с форума Радиокартинки)
|
|
(фото от 1Ж24Б)
| Производитель - "Интеграл",
г.Минск (Белоруссия).
В дальнейшем была переименована в 134ЛА8А. Справочный листок на нее. |
 |
 |
 |

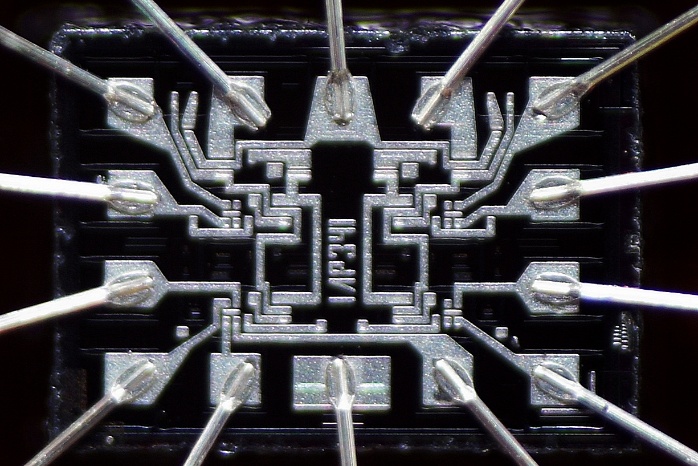

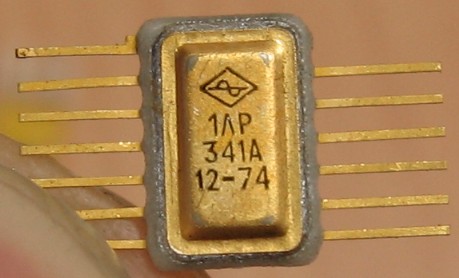

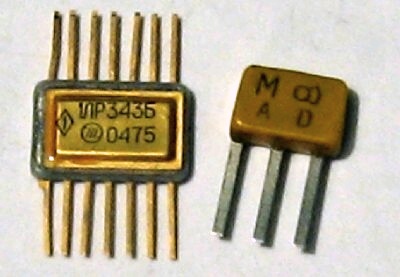

Элементы 2-2И-2ИЛИ-НЕ и 2-4И-2ИЛИ-НЕ. В дальнейшем была переименована в К134ЛР1.
Производители - "Интеграл", г.Минск и Воронежский ЗПП.
(фото с форума Радиокартинки)
| Производитель - "Интеграл",
г.Минск (Белоруссия).
Элемент 2-2-3-4И-4ИЛИ-НЕ. В дальнейшем была переименована в К134ЛР2. |
 |
(фото с форума Астрономия и микроскопия)
(фото с форума Астрономия и микроскопия)
 |
|
Логический элемент 4-4И-2ИЛИ-НЕ с возможностью расширения по ИЛИ.
В дальнейшем была переименована в
134ЛР4Б.
Справочный листок на нее.
Производитель - минский
"Интеграл".

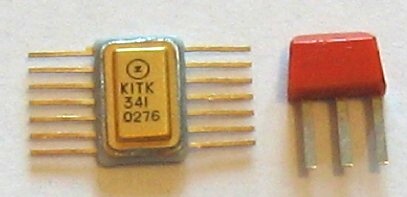

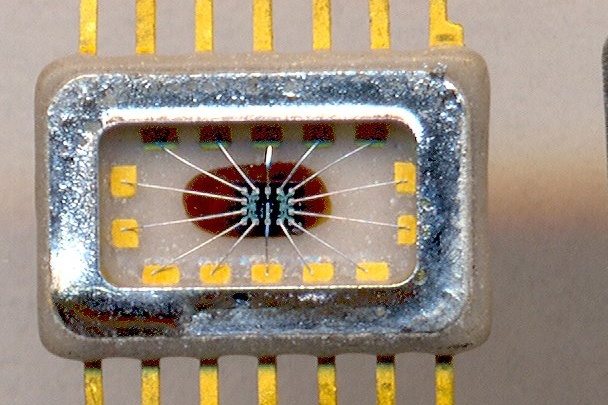

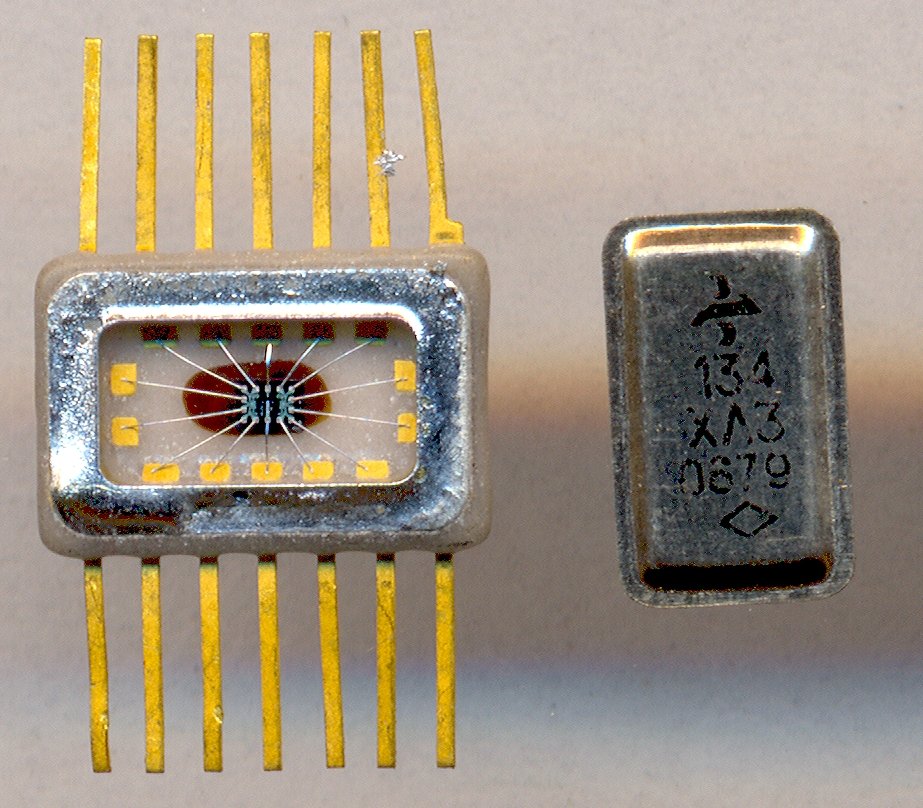

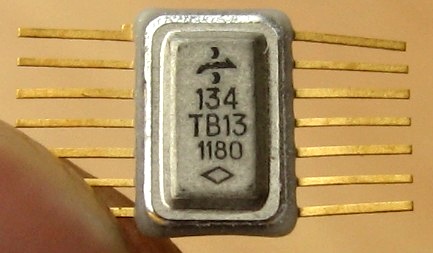

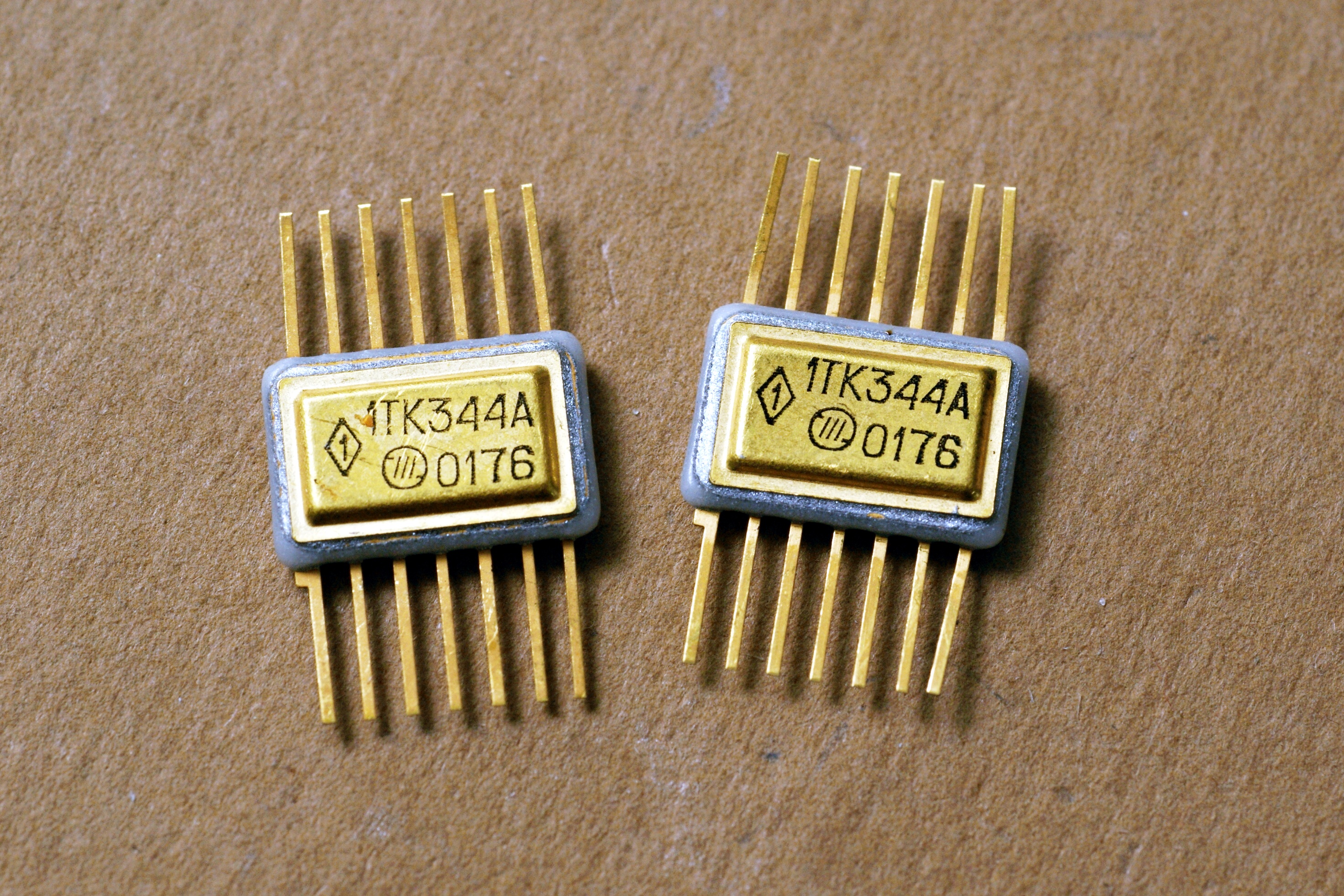

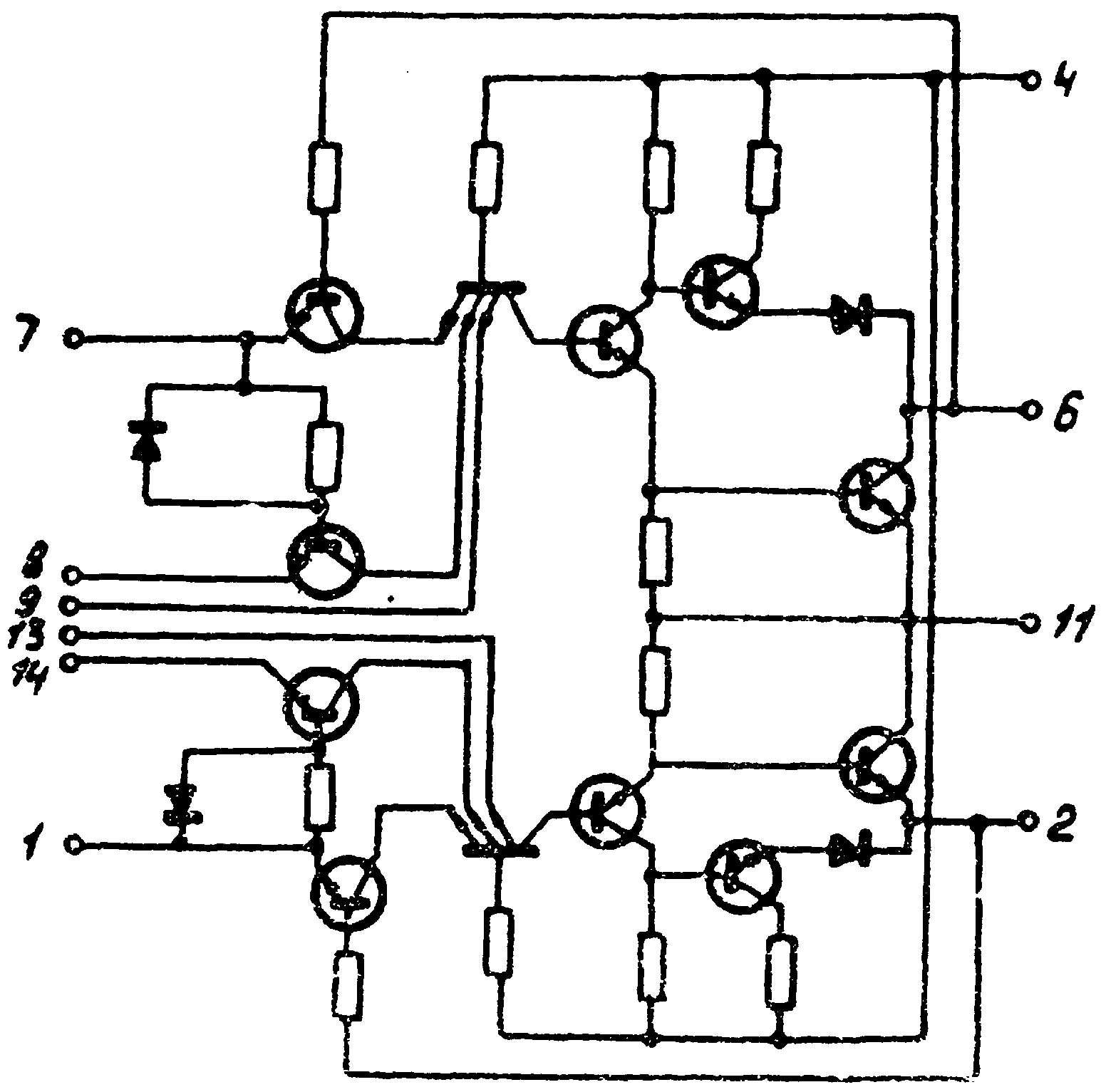

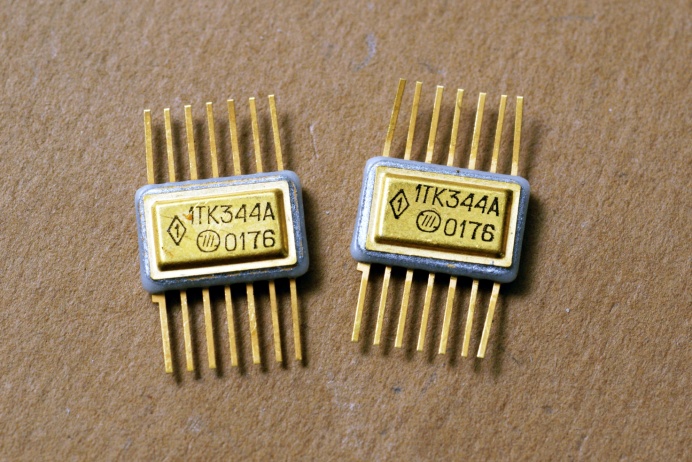

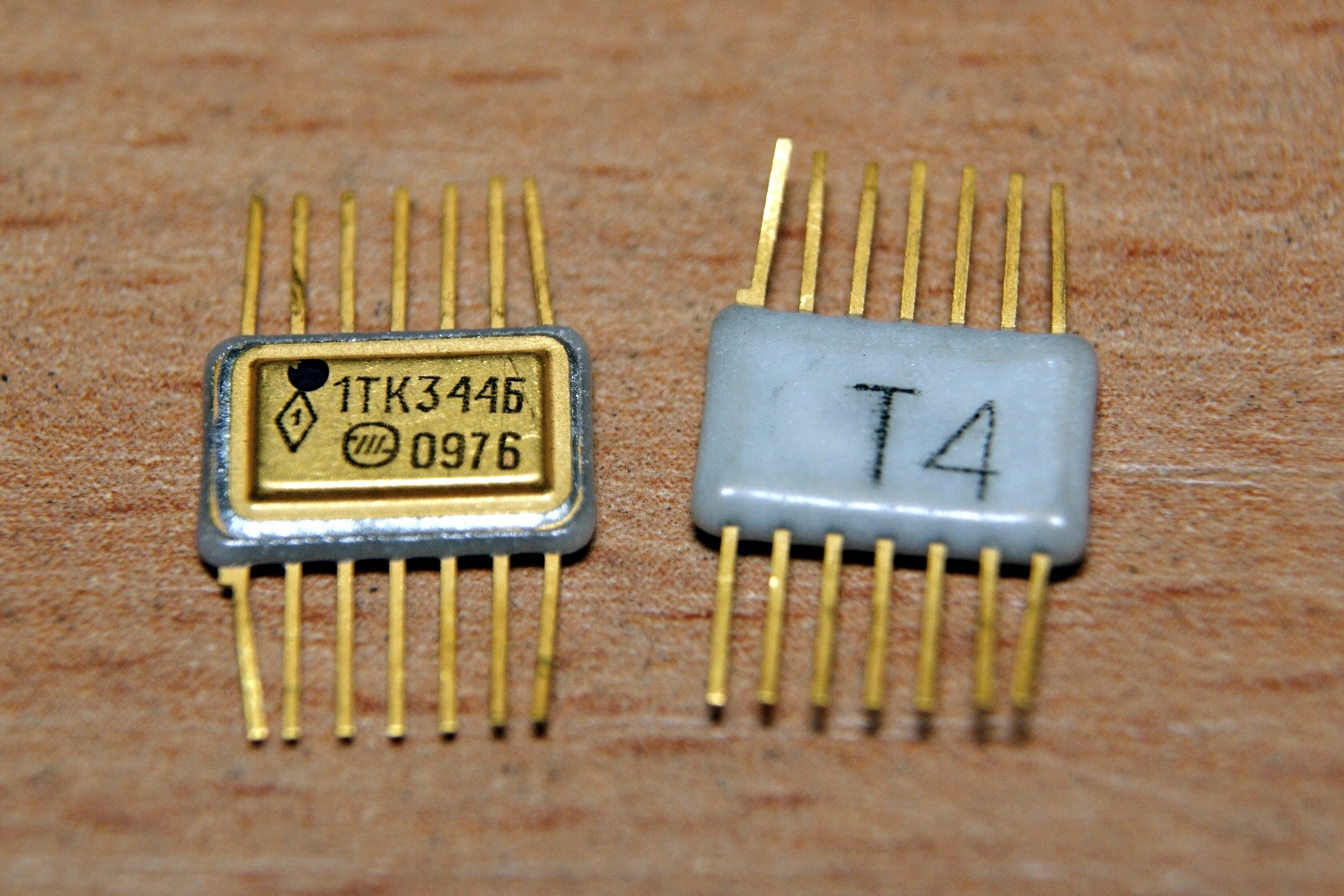

| Интересная вещь - JK-триггер на основе МЭЦС-1 (многоцелевого элемента цифровых
структур); см. 134ХЛ3. Справочный
лист на него.
В дальнейшем переименован в К134ТВ13. Производитель - "Гамма", г.Запорожье (Украина). |
 |

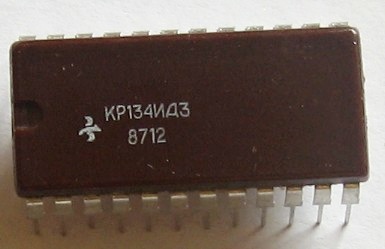

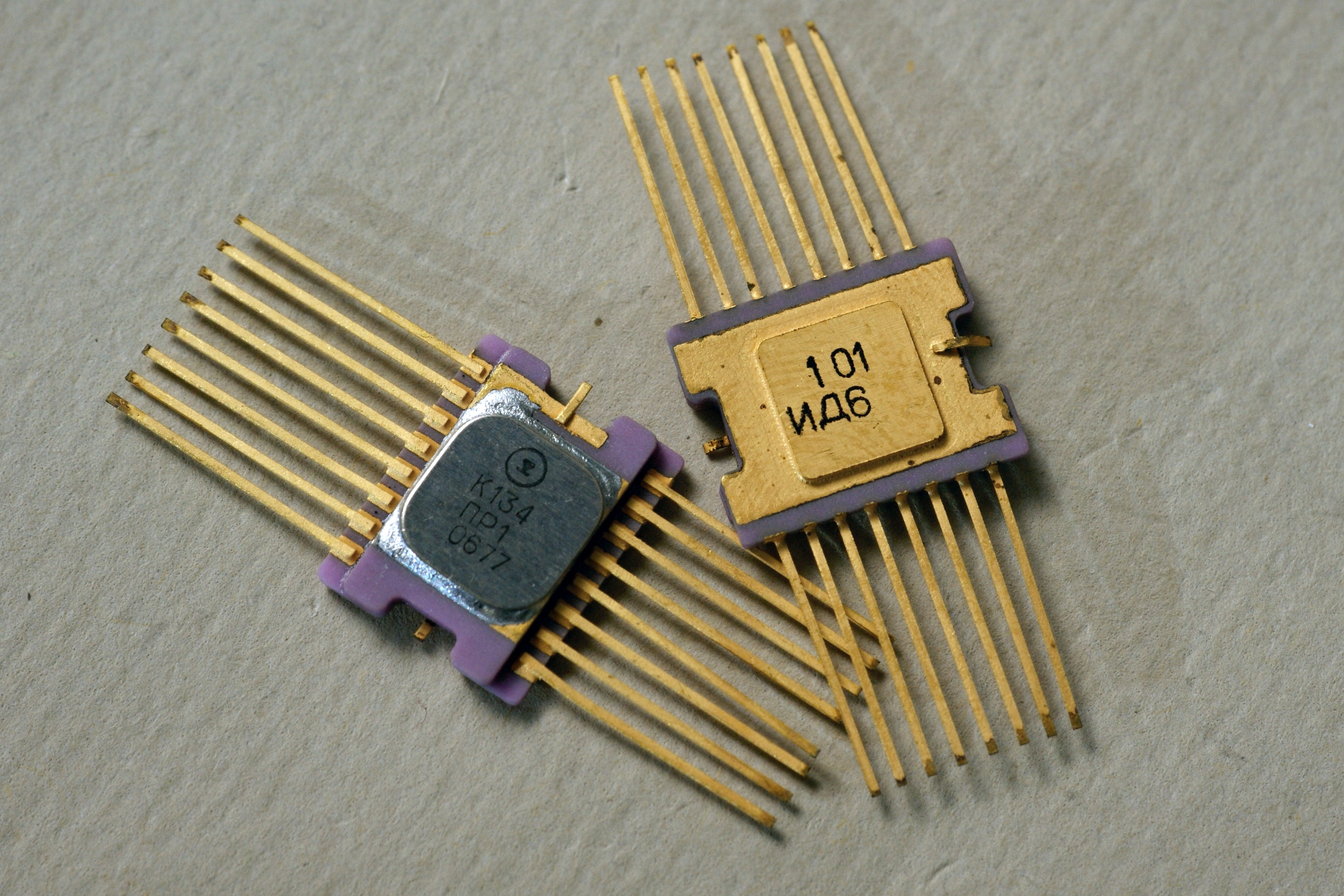

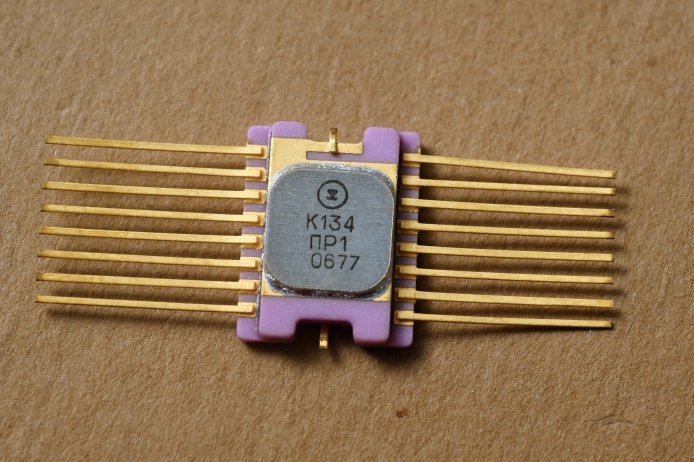

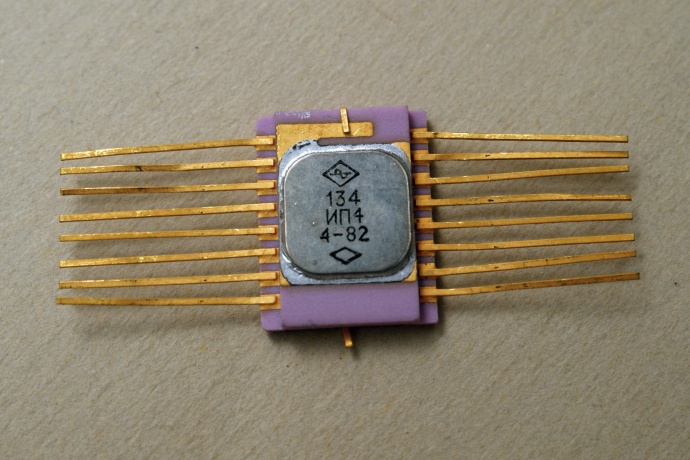

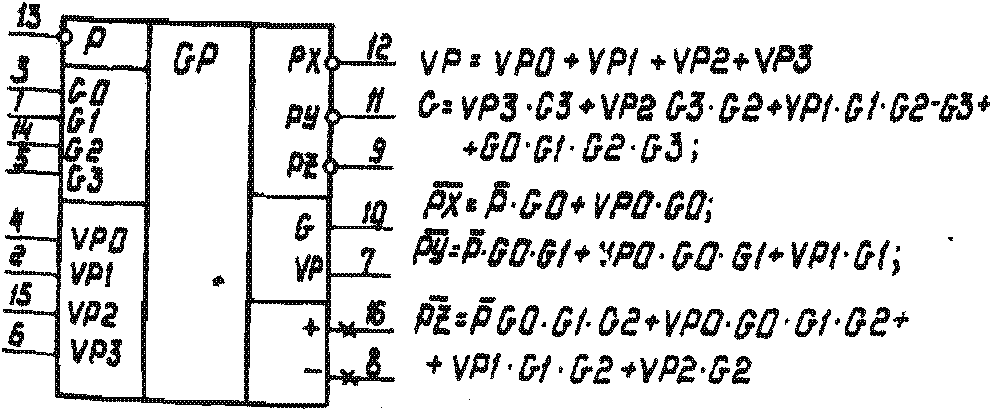

Группа микросхем исключительно мирного применения :)))
 |
 |
Производители - украинские заводы "Гамма" (г.Запорожье) и "Кварцит", г.Орджоникидзе.
 |
 |

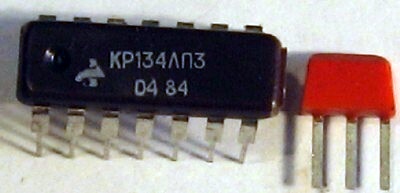

Кстати, 134ЛП3 интересна еще и тем, что это единственная микросхема в серии, у которой аналог не из 54Lxx. Это мажоритарный элемент, приближенный аналог MC4062. В старых справочниках ее нет. Справочный листок на нее.

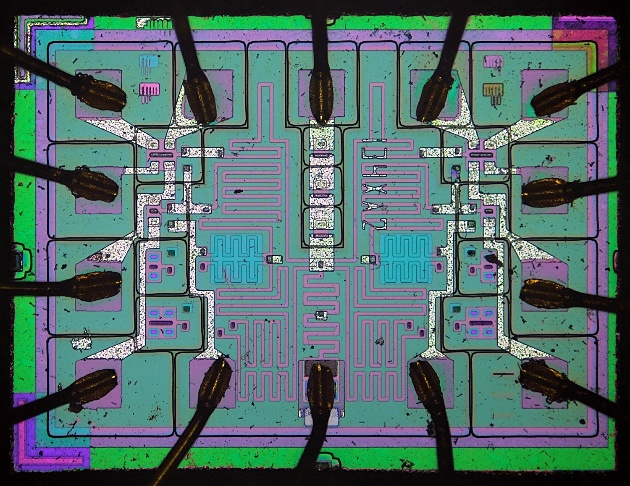

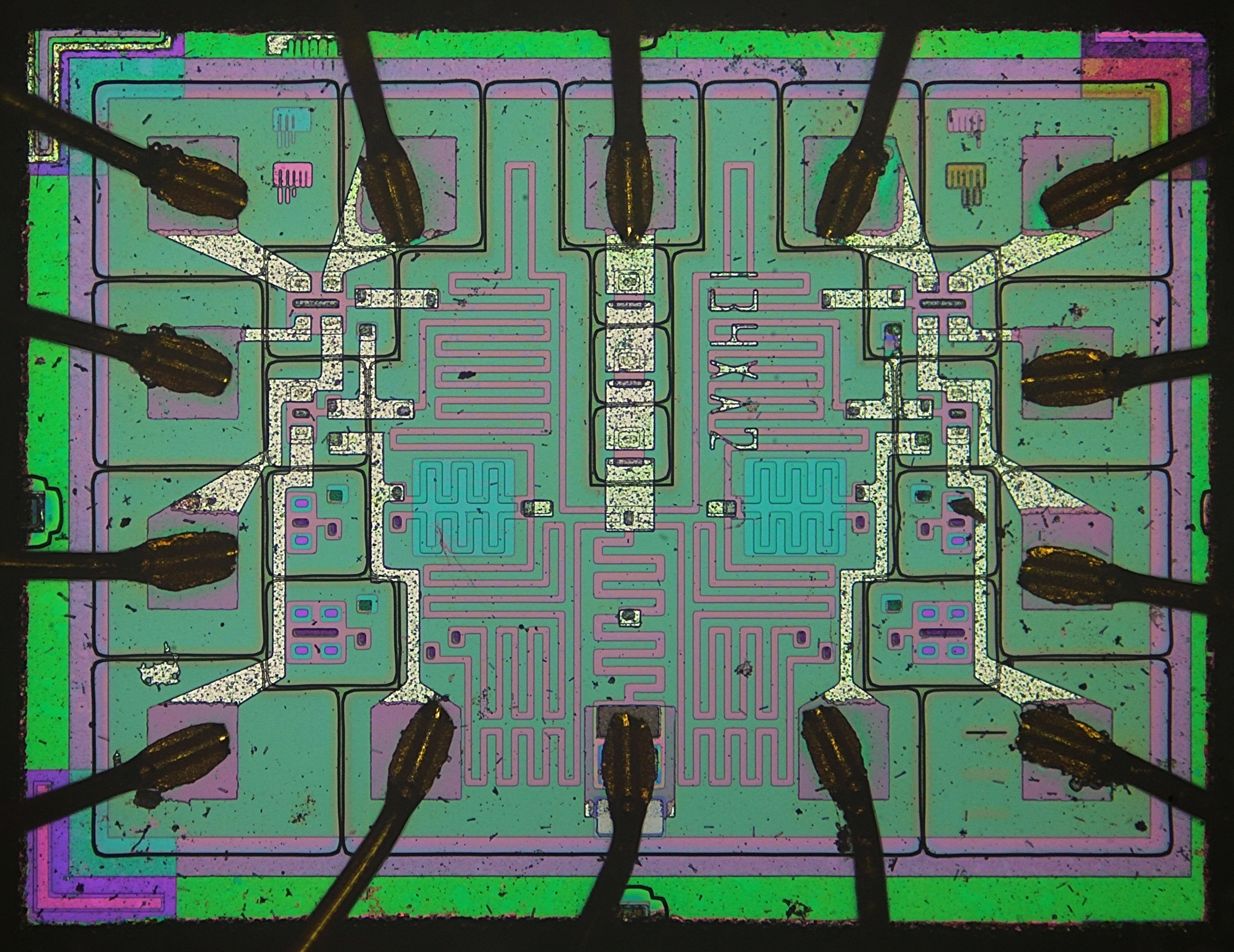

Небезынтересна и КР134ХЛ2. Это МЭЦС-2 (второй тип многофункциональных элементов цифровых структур), два элемента 4ИЛИ-НЕ со стробированием и входами разрешения. Такой элемент имеется только в 134ой серии; зарубежного прототипа у него нет.
(фото с форума Радиокартинки)
